Beskrivelse af produktet NICE Robus RB600 – separat drev til skydeporte (A)
NICE RB600-drevet er erstattet af en nyere model NICE RBS600. Se fordelene ved de nyere modeller NICE RBS400 og RBS600.
NICE Robus RB600-motor er beregnet til skydeporte med en vægt på op til 600 kg og en gennemkørselsbredde på op til 8 m. Den har en elektromekanisk stopkontakt. Motoren er ikkereversibel. Detaljerede tekniske egenskaber ». Download manualen ».
(Er denne motor den rigtige for mig?)
Sammenlign med andre motorer:
| « Svagere motor | Alternativ motor | Kraftigere motor » |
|---|---|---|
|
|
|
|
Dette produkt – NICE Robus RB600-motoren til skydeport (vores kode NICE-RB600-A) – indeholder:
- elektromekanisk NICE Robus RB600-motor med en kapacitet på 600 kg og en maksimal portbladsbredde på 8m samt en indbygget (men aftagelig) styreenhed RBA3R10 uden radiosignalmodtager (OXI).
- 2 × udløsernøgler til manuel betjening af motoren (nødvendig ved strømsvigt)
- komponenter til montering af motoren, forankringsdele og beslag, stop til motorens endestopkontakt
- monteringsvejledning
Prisfordelagtige sæt med motor NICE Robus RB600:
| Motorsæt med tilbehør » | Motorsæt med tilbehør og tandstang » |
|---|---|
|
Robus-motor til porte på op til 600 kg, fjernbetjening, fotoceller, blinklampe, nøglekontakt. |
ROBUS-motor til porte på op til 600 kg, tandstang, fjernbetjening, fotoceller, blinklampe, nøglekontakt. |
| Sæt til fremstilling af en selvbærende port » | Sæt til fremstilling af en skinneport » |
Portvogne med 8 lejer, C-profil 6+3m Fe, indkøringsrampe, lomme, styr, motor, tandstang. |
Hjul Ø100 mm, skinne 4x3m Zn, nedre stop, styr, motor, tandstang. |
Motoren er kompakt, sikker og praktisk – ideel til både privat og erhvervsmæssig brug. Slagfast dæksel, hus af aluminiumslegering med epoxylakering.
Motoren er velegnet til automatisering af skydeporte med en vægt på op til 600 kg og en portbladslængde på 8 m. Værdierne gælder under de forhold, som producenten har fastsat, såsom vejrforhold, temperaturforskelle, portens stivhed og især hvor let porten bevæger sig. Det kan ikke altid lade sig gøre eller påvirkes, og derfor anbefaler vi, at NICE Robus RB600-motoren ideelt bruges til porte, der ligger på 80% af disse værdier. Se afsnittet Valg af motor for yderligere oplysninger.
Meget brugervenlig teknologi BlueBUS giver mulighed for at forsyne og styre op til 7 par fotoceller ved hjælp af et tolederkabel.
Temperatursensoren regulerer motorens trækkraft afhængigt af klimaforholdene. Motoren har også en termosikring.
Justerbar hastighed, kraft og pausetid og pausetid for automatisk lukning af drevet og meget mere, se Programmering.
Diagnostik ved hjælp af blinklyset.
Tandhjul modul 4 er kompatibel med tandstangen i vores sortiment.
Funktioner i Robus 600-drevet "Slavenheden" sikrer automatisk synkronisering af to motorer. Det betyder, at det er muligt at automatisere to skydeporte, der kører mod hinanden.
Drevet NICE Robus RB600 er et elektromekanisk drev, der egner sig til de slovakiske klimaforhold og opfylder alle europæiske sikkerhedsstandarder.
Tilbehør, der er kompatibelt med NICE Robus RB600-drevet
Derudover anbefaler vi, at du køber kompatibelt ekstraudstyr til drevet eller vælger et allerede sammensat sæt til en fordelagtig pris:
| Hvad | Hvorfor | Type |
|---|---|---|
| Blinklys | Blinklyset signalerer, at porten er i bevægelse, ved at blinke – velegnet ved udkørsler med dårligt udsyn. Det har desuden en indbygget antenne, som giver fjernbetjeningen længere rækkevidde. | - LED-blinklys med antenne ELDC - multifunktionslampe WLT - trådløst solcelledrevet LED-blinklys LLW |
| Fotoceller | De registrerer forhindringer, når porten lukker, og standser bevægelsen – porten rammer hverken biler eller personer. | - Era Photocell Medium EPMB - Era Photocell Large EPLB - Era Photocell Slim EPSB - trådløs FT210B - trådløs EPMOW - solcelledrevet PHW |
| Sender | Til fjernbetjening af porten. | - Era One ON2E, ON3EBD, ON3ELR, ON4E, ON9E - Era Flor Flo2RE, Flo4RE - FloR Flo2R-s, Flo4R-s - Inti INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G |
| Modtager | Nødvendig til fjernbetjening af porten. | - OXI - OXIBD - OXILR - Wi-Fi-modtager IT4WIFI - GSM-modtager GSM LITE3+, GSM SMART3, GSM PROFI3 |
| Antenne | For bedre rækkevidde for fjernbetjeningen. | - indbygget i blinklyset ELDC - separat antenne ABFKIT |
| Tastatur | Hvis du glemmer fjernbetjeningen, hvis der kommer mange køretøjer eller personer hos dig, eller hvis du ikke ønsker at give alle en fjernbetjening eller åbne porten manuelt. | - trådløs EDSWG - med ledning EDSB |
| Nøglekontakt | Til betjening af porten med nøgle via en kontakt, der er forbundet med drevet via kabel fra et valgfrit sted. | - overflademonteret, med standardcylinder EKS - overflademonteret, med europæisk cylinder EKSEU - indbygget, med standardcylinder EKSI - indbygget, med europæisk cylinder EKSIEU |
| Kortlæsere | Betjen drevet ved at holde et kort eller en nøglebrik hen til kortlæseren. | - ERA Transponder Reader ETPB |
| Tandhjulsfortanding | Nødvendig for at automatisere drevet – uden tandstang kan drevet ikke bevæge porten. | - nylon, med stålarmering, 33 cm LZ-1 - nylon, med stålarmering, 1 m LZ-10 - nylon, med stålarmering, modsat, 1 m LZ-15 - stål, 30x8mm, 1 m LZ-3 - stål, 30x12mm, 1 m LZ-5 - rustfrit stål, 30x10mm, 1 m LZ-7 |
| Nødstrømsforsyning | Sikrer, at porten fortsat fungerer i tilfælde af strømsvigt. | - backupbatteri PS124 - solcelleforsyning SYKCE |
Manualer og dokumenter til download
NICE Robus RB600 kort fortalt
NICE Robus er en serie irreversible elektromekaniske gear- drev til skydeporte. De leveres med en indbygget (men aftagelig) styreenhed NICE RBA3R10 med SM-stik til eksterne modtagere radiosignal NICE SMXI, eller NICE OXI. Elektriske tilslutninger af eksternt udstyr (fotoceller, advarselslampe, osv.) blev i serien NICE Robus drev til skydeporte forenklet ved hjælp af teknologien BlueBUS, som gør det muligt at tilslutte flere enheder til det samme stik med blot ét tolederkabel, hvor polariteten ikke engang behøver at blive overholdt. Automatisk betjening kræver strøm, men ved strømsvigt kan gearmotoren naturligvis frikobles med en særlig frigørelsesnøgle, så porten kan betjenes manuelt. Det er også muligt at tilkøbe et valgfrit backupbatteri NICE PS124, som gør det muligt at styre portdrevet, også under strømsvigt.
Valg af drev – er drevet NICE Robus RB600 egnet til min port?
Hver port har sin egen størrelse (og dermed et moment) og vægt (og dermed momentets kraft) og hvert drev har sine begrænsninger. Drevet NICE Robus RB600 kan anvendes til porte med følgende fløjlængder og vægte:
| Antal cyklusser/time Antal cyklusser i træk |
Fløjens vægt | ||||
| Op til 200kg | 200-400kg | 400-500kg | 500-600kg | ||
|---|---|---|---|---|---|
|
D |
Op til 4m |
40 |
32 |
24 |
20 |
| 4-6m | 25 13 |
20 16 |
15 9 |
13 6 |
|
| 6-8m | 20 10 |
16 12 |
12 7 |
10 5 |
|
Grundlæggende fløjlængden bestemmer det maksimale antal cyklusser i timen og ligeledes det maksimale antal cyklusser i træk, dvs. præciserer, hvor længe drevet kan være i drift. En højere vægt reducerer antallet af disse cyklusser yderligere procentuelt, på grund af større belastning af drevet, og bestemmer også den maksimalt tilladte hastighed ved den givne belastning. Drevet er udstyret med en anordning (temperatursikring), som både måler motorens temperatur og den omgivende temperatur og reducerer det mulige antal cyklusser tilsvarende.
Begrænsninger for NICE Robus RB600-drevet
De angivne værdier er værdier anbefalet af producenten NICE. Ud fra vores erfaring anbefaler vi at holde en reserve på ca. 80 % af de angivne værdier:
| Maksimalt | Anbefalet | |
|---|---|---|
| Fløjlængde | 8 m | 6,5 m |
| Fløjens vægt | 600 kg | 500 kg |
Hvis drevet udnyttes maksimalt, reduceres dets levetid – se det omtrentlige skøn over drevets levetid afhængigt af belastningsfaktorer:
Levetid for NICE Robus RB600-drevet
Beregn belastningsindeksene for fløjens vægt og længde i følgende tabel, og læg indeksene for andre påvirkninger til, hvis de forekommer. Aflæs derefter drevets levetid i diagrammet, angivet som antal cyklusser.
Eksempel: Jeg har en port med en gennemkørselsbredde på 4,5 m og en konstruktionsvægt inklusive fyldning på op til 200 kg (standardport). Jeg beregner fløjens længdeindeks til ca. 15 + portens vægtindeks 10 + for en sikkerheds skyld lægger jeg et indeks for lavere temperatur på 10 til, da vintrene her er strengere. Det giver et samlet indeks på 35. Af diagrammet aflæser jeg, at drevets levetid er ca. 120.000 cyklusser. Ved 10 manøvrer om dagen svarer det til en levetid på ca. 32 år.
| Automatiseringens samlede egenskaber | Indeks | Levetidsdiagram |
|---|---|---|
| Fløjens vægt |
Det anbefalede maksimale samlede indeks er op til 75 %. (dvs. 40.000 cyklusser, hvilket ved normal drift med 10 cyklusser/dag svarer til 10 år)
|
|
| Op til 200 kg | 10 | |
| 200-400 kg | 30 | |
| 400-600 kg | 50 | |
| Fløjlængde | ||
| Op til 4 m | 10 | |
| 4-6 m | 20 | |
| 6-8 m | 35 | |
| Andre påvirkninger (hvis sandsynligheden for, at de forekommer, er større end 10 %) | ||
| Omgivelsestemperatur over 40 °C, under 0 °C eller luftfugtighed over 80 % | 10 | |
| Støvet miljø | 15 | |
| Saltholdigt miljø | 20 | |
| Aktivering af fotoceller | 15 | |
| Aktivering af STOP-indgangen | 25 | |
| Hastighed højere end "L4 - Hurtig" | 20 | |
| Funktionen spidsbelastning er aktiv | 25 | |
Montering af NICE Robus RB600-drevet
Monteringsmetoden for drevet er forskellig for skinneført skydeport og selvbærende skydeport forskellig. For en skinneført port monteres drevet normalt i terrænhøjde, mens en selvbærende port er det nødvendigt at drevene hæve ved hjælp af f.eks. gevindstænger (gevindstang Ø8), et beslag fremstillet på stedet, understøbning osv. Den afgørende faktor er tandstangens højdeplacering, så den passer optimalt ind i drevets tandhjul, se Tandstang og dens endestop.
Kabelføring
En typisk (valgfri) situation med tilslutning af drevet og tilbehøret ser således ud:
Tilbehørsliste
|
|
Kabelliste
| Formål | Type | Maks. længde |
|---|---|---|
| A. Strømforsyning | 3×1,5mm2 | 30m, ved større længde 3×2,5mm2 + jordforbindelse |
| B. Signallampe med antenne |
2×0,5mm2 |
20m 20m (anbefalet under 5m) |
| C. Fotoceller | 2×0,5mm2 | 30m, over 30m 2×1mm2 |
| D. Nøgleafbryder | 4×0,5mm2 | 50m (eller 2 stk. 2×0,5mm2) |
| E. Statiske sikkerhedskanter | 2×0,5mm2 | 30m |
| F. Bevægelige sikkerhedskanter | 2×0,5mm2 | 30m |
Montering
Se "I hvilken højde skal drevet monteres".
Tandstang og dens endestop
Portens bevægelse fungerer ved, at drevets tandhjuls drejningsmoment overføres til en lineær bevægelse via tandstangstransmissionen på drevets tandstang. Der bruges oftest to typer tandstænger:
 |
Nylontandstang (eventuelt med stålarmering) – fastgøres til porten med selvskærende skruer gennem øjerne. Ideel til relativt lette og korte porte. Bevægelsen er støjsvag takket være friktionen mellem ståltandhjulet og nylontandstangen. |
 |
Ståltandstang – fastgøres til porten ved at svejse gevindbeslag fast, hvorefter tandstangen skrues på. Bruges til længere og tungere porte. Bevægelsen er lidt mere støjende på grund af friktionen mellem ståltandhjulet og ståltandstangen. |
Det afgørende er, at drevets tandmodul er kompatibelt med tandstangens modul. Drevet NICE Robus RB600 har tandmodul 4.
Drevet registrerer endepositionen ved åbning og lukning ved hjælp af endestop, som monteres på tandstangen:
| 1. Juster drevet, så det er i vater, ved hjælp af de fire justeringspunkter | 2. Både porten og drevet skal være i vater | 3. Lad der være ca. 1-2 mm mellem tandstangen og drevets tandhjul, så portens vægt ikke overføres til drevet. |
 |
 |
 |
| 4. Spænd drevets fastgørelse, så drevet ikke flytter sig, når det trækker | 5. Kør porten til åben/lukket position, og monter endestoppene, så de aktiverer drevets kontakt i endepositionen. | |
 |
 |
Tilslutning af NICE Robus RB600-drevet
Husk at afbryde strømforsyningen, før du tilslutter, frakobler eller ændrer tilslutningen af drevet til elnettet eller ekstraudstyret, enten på afbryderen, ved at trække strømforsyningens sikring ud, eller ved at frakoble backupbatteriet.
...til elnettet
 |
For at drevet kan fungere, skal man blot tilslutte strømforsyningen til drevet.
Tilslutningen er enkel:
|
...ekstraudstyr
Styreenheden NICE RBA3R10 til NICE Robus RB600 giver følgende ind- og udgange til ekstraudstyr:
| Indgang/udgang | Beskrivelse |
|---|---|
| Udgang til op til to 12 V-advarselsblink NICE LUCYB (eller NICE MLBT) med en 12 V 21 W-pære | |
| S.C.A. (Indikator) |
Udgang til indikator (24 V 4 W). Dens funktion kan indstilles ved programmering på niveau II for L4, se Programmering på niveau II, L4 – udgangsindikator. |
| Indgang til paralleltilslutning af kompatible enheder, der bruger teknologien BlueBUS via et tolederkabel, som både overfører strømforsyning og kommunikationssignal. | |
| STOP (Stop) |
Indgang til enheder, der stopper portens bevægelse. Følgende enheder kan tilsluttes:
|
| Indgang til enheder, der styrer portens bevægelse trin for trin (se Trinvis styring af portens bevægelse). Normalt åbne enheder (NO) kan tilsluttes. | |
| OPEN (Åbn) |
Indgang til enheder, der styrer åbning af porten (se Åbning af porten). Normalt åbne enheder (NO) kan tilsluttes. |
| CLOSE (Luk) |
Indgang til enheder, der styrer åbning af porten (se Lukning af porten). Normalt åbne enheder (NO) kan tilsluttes. |
| AERIAL (Antenne) |
indgang til radiomodtagerens antenne. Antennen er normalt indbygget i advarselsblinket, f.eks. NICE LUCYB, NICE MLBT, eller også kan der tilsluttes en separat ekstern antenne NICE ABFKIT. |

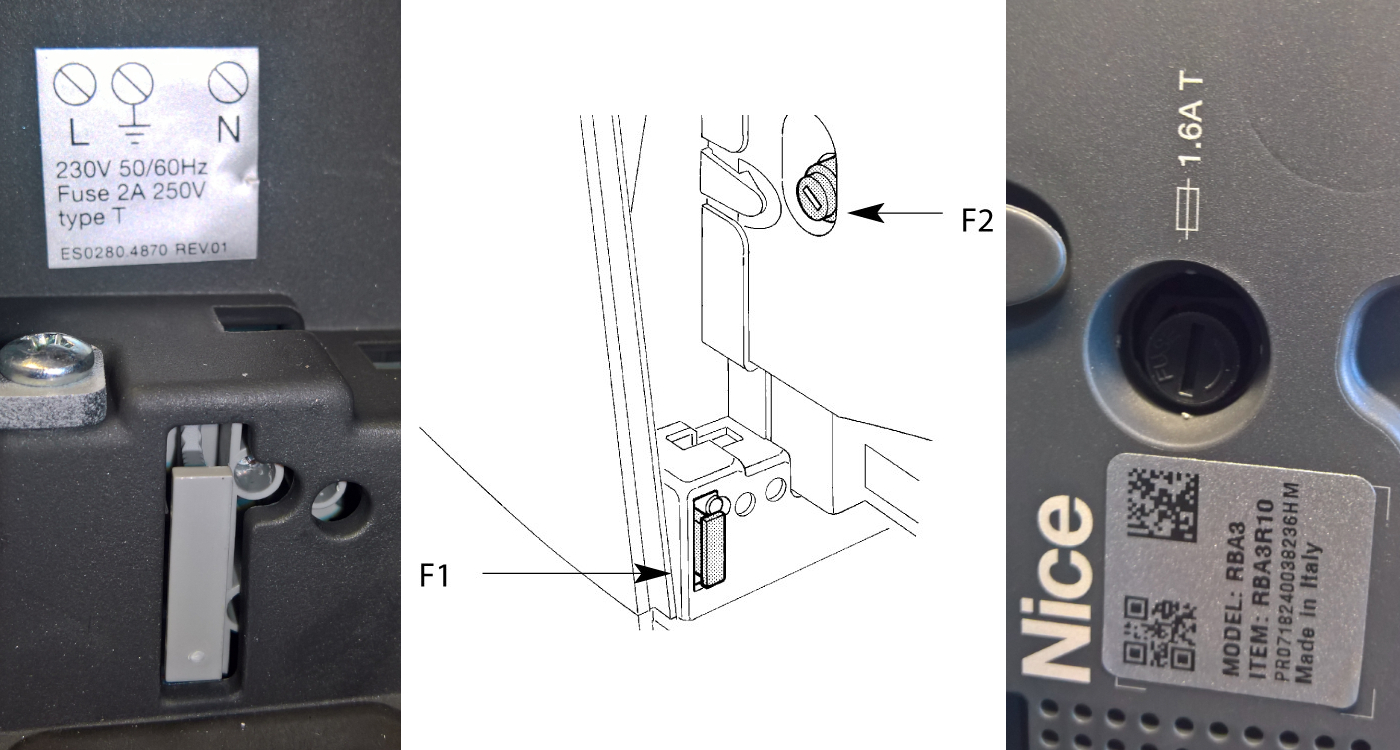

Sikringer til drevet
|
I drevet sidder der to sikringer:
|
||||||||||||
Standardtilslutningsdiagram:
Fotoceller til drevet
Den meget brugervenlige BlueBUS-teknologi gør det muligt at forsyne og styre op til 7 par fotoceller med et tolederkabel.
Tilslutning af flere par fotoceller NICE EPMB til datanetværket NICE BlueBUS
Placér fotocellerne omkring porten eller lågen efter eksemplerne på placering for den fulde tilslutning, og indstil jumperne i henhold til jumpertabellen for fotocellerne NICE EPMB til portdrevet. For at undgå interferens mellem par, der er placeret tæt på hinanden, skal man ifølge disse eksempler på placeringsørge for korrekt orientering af senderne TX og modtagerne RX. Tilslut fotocellerne parallelt som vist på billedet (polariteten behøver ikke at blive overholdt):
Hvis du har brug for, at fotocellerne fungerer som portåbnere (se FA1 og FA2 i eksemplerne), dvs. når du kører ind med et køretøj mellem deres optiske akser, så porten åbner, skal forbindelsen afbrydes A på senderen TX også på modtageren RX, se billedet:
Eksempel på tilslutning af fotoceller
Tabel over jumperindstillinger for NICE-fotoceller EPMB portmotor
 |
Tilslutning af flere par fotoceller til BlueBUS-systemet BlueBUS foregår ved at indstille forskellige kombinationer af jumpere, og hvert tilsluttet par skal have sin egen unikke jumperkombination. Sørg for, at der ikke er to par med samme kombination på det samme BlueBUS-datanetværk. Jumperne på senderen TX og modtageren RX i hvert fotocellepar skal indstilles til samme værdi. Hvis jumpertypen kun bruger én eller ingen jumpere, skal de resterende altid gemmes til senere brug. |
| Betegnelse for fotocellepar | Jumperindstilling med kombinationer af jumpere |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Hvis en fotocelle skal udskiftes af en eller anden grund, skal du blot indstille den samme jumper som på den oprindelige fotocelle. Det er ikke nødvendigt at udføre en fase med registrering af enhederne.
Radiomodtager til portmotorer
 |
NICE Robus RB600-portmotoren leveres med NICE RBA3R10-styreenhed, som har et SM-stik til tilslutning af en ekstern radiomodtager (f.eks. NICE OXI, NICE SMXI). Denne modtager er helt nødvendig for at modtage kommandoer, der sendes fra fjernbetjeningerne, og er dermed en forudsætning for at kunne fjernbetjene skydeporten med fjernbetjeningen. |
Valg af portens bevægelsesretning
Skydeportens åbningsretning skal vælges under hensyntagen til portmotorens placering portmotor i forhold til skydeportens portblad. Se på porten fra den side, hvor portmotoren er placeret.
 |
 |
| Hvis porten åbner mod venstre, skal kontakten sættes til venstre. | Hvis porten åbner mod højre, skal kontakten sættes til højre. |
Kontakten sidder på højre side af RBA3R10-styreenheden i midten.
Registrering af tilsluttede portmotorenheder
Efter hver tilslutning, frakobling eller ændring af tilslutningen af ekstraudstyr til BlueBUS-indgangene og STOP skal der udføres en registreringsfase for ekstraudstyr. Portmotoren angiver selv, at denne procedure skal udføres, ved at LED'erne L1 og L2 blinker.
 |
|
Registrering af portens fløjlængde
For at portens bevægelse fungerer korrekt (især beregningen af start- og bremselængde samt delvis åbning) skal drevet selv finde portens fløjlængde. Under denne proces bevæger drevet porten fra det ene endestop til det andet og registrerer portens længde ved hjælp af en kontakt.
 |
|
Programmering af drevet
Robus-drevet giver mulighed for at programmere flere funktioner, enten ved at aktivere/deaktivere en funktion med programmering på niveau I., eller ved at indstille en standardparameter med programmering på niveau II.
Kontrolenheden RBA3R10 har tre knapper til betjening og programmering af drevet:
 |
Knap | Funktion |
|---|---|---|
| Open | Knappen giver drevet kommando til at åbne porten. Under programmering bruges den også til at øge værdien for den parameter, der programmeres. | |
| Stop/Set | Knappen giver drevet kommando til at stoppe porten. Hvis du trykker på knappen og holder den nede i 5 sekunder, kommer du til programmering på niveau I. Hvis du trykker på knappen og holder den nede igen, kommer du til programmering på niveau II. for den aktuelle LED. | |
| Close | Knappen giver drevet kommando til at lukke porten. Under programmering bruges den også til at sænke værdien for den parameter, der programmeres. |
Programmering på niveau I.
På niveau I bruges programmeringen til at aktivere/deaktivere den pågældende funktion. Når en funktion er aktiveret, lyser den tilhørende LED på kontrolenheden. Fra fabrikken er alle funktioner deaktiveret.
Gå til programmering på niveau I ved at holde knappen "Stop/Set" nede i ca. 5 sekunder, indtil LED L1 begynder at blinke. Brug derefter knapperne "Open" og "Close" til at flytte den aktuelle LED op eller ned. Du har 10 sekunder til hver handling, ellers forlader drevet programmeringstilstanden. Når den blinkende LED står over LED'en for den funktion, du vil aktivere/deaktivere, skal du trykke én gang på knappen "Stop/Set" for at øge blinkhastigheden (funktionen aktiveres) eller sænke den (funktionen deaktiveres). Lad derefter drevet forlade programmeringstilstanden inden for 10 sekunder. Hvis alt er gået som det skal, forbliver LED'en for den aktiverede funktion tændt.
Liste over funktioner, der kan aktiveres via programmering:
| LED | Funktion | Beskrivelse |
|---|---|---|
| L1 | Automatisk lukning | Efter et bestemt tidsrum (som indstilles under "Programmering på niveau II – Pausens varighed") efter åbning af porten begynder porten at lukke automatisk. Hvis funktionen er deaktiveret, kan porten kun betjenes med en kommando fra en fjernbetjening til port eller lignende. |
| L2 | Lukning efter afbrydelse af fotocellerne |
Funktionen gør det muligt kun at holde porten åben så længe, som det er nødvendigt for, at et køretøj kan passere. Når fotocellerne igen er frie (køretøjet er kørt igennem), begynder porten at lukke automatisk efter 5 sekunder. Funktionen fungerer på to måder, afhængigt af om automatisk lukning er aktiveret (se den foregående funktion). Automatisk lukning aktiveret – porten stopper, når fotocellerne igen er frie, og begynder at lukke efter 5 sekunder. Det betyder, at porten ikke nødvendigvis åbner helt. |
| L3 | Luk altid | Efter en strømafbrydelse forbliver porten enten, som den var (hvis funktionen er deaktiveret), eller lukker (hvis funktionen er aktiveret). |
| L4 | Standbytilstand | Denne funktion gør det muligt at reducere strømforbruget til et minimum. Funktionen er ideel ved strømforsyning fra et bufferbatteri (f.eks. NICE PS124). Hvis funktionen er aktiv, slukker styreenheden ét minut efter portens sidste bevægelse BlueBUS-indgang (og dermed alle enheder, der er tilsluttet den), alle LED'er undtagen BlueBUS-LED'en, som vil blinke langsomt. I denne tilstand vil styreenheden først genstarte og derefter udføre den pågældende kommando. |
| L5 | Spidskraft | Deaktiverer drevets gradvise opstart ved manøvrens begyndelse og aktiverer straks drevet fuld kraft. Velegnet, hvis friktionen er høj, eller hvis sne og is skal brydes igennem; funktionen er derfor især nyttig om vinteren. Til gengæld reducerer den drevets levetid. |
| L6 | Forblink | Når signalet om portbevægelse er modtaget, vil advarselslampen den først advare omgivelserne ved at blinke i tre sekunder, hvorefter den ønskede bevægelse startes. |
| L7 | Luk betyder delvis åbning | Kommandoen lukke starter altid manøvren delvis åbning af porten. |
| L8 | Underordnet enhed | Det er relevant at aktivere denne funktion ved installation af to automatiserede skydeporte, der vender mod hinanden – det ene drev er overordnet det andet. Det underordnede drev har netop denne funktion aktiveret og synkroniseres med det overordnede drev via BlueBUS-indgangen. Se mere under Robus i tilstanden underordnet enhed. |
Programmering af niveau II
På niveau II indstilles værdier for de enkelte funktioner via programmering (disse funktioner adskiller sig fra niveau I).).
Glem programmering på niveau I. Du går ind i programmering på niveau II ved at holde knappen "Stop/Set" nede i ca. 5 sekunder, indtil LED L1 blinker. Brug derefter knapperne "Open" og "Close" til at flytte den aktuelle LED henholdsvis op eller ned. Du har 10 sekunder til hver handling, ellers forlader drevet programmeringstilstanden. Når den blinkende LED er flyttet hen over LED'en for den funktion, hvis parameter du vil indstille, skal du trykke på knappen "Stop/Set" og holde den nede for at åbne indstillingen for den pågældende LED. Den LED, der forbliver tændt (mens du stadig holder "Stop/Set" nede), angiver den aktuelle parameterværdi. Du kan ændre værdien op eller ned ved hjælp af knapperne "Open" eller "Close" (mens du stadig holder knappen "Stop/Set" nede). Slip derefter "Stop/Set", og vent, indtil drevet forlader programmeringstilstanden inden for 10 sekunder. For at kontrollere, om alt er gået som det skal, skal du gentage fremgangsmåden uden at ændre parameterværdien.
Liste over programmerbare funktioner:
|
Indgangs-LED — Navn |
Indstillings-LED — Værdi |
|---|---|
| L1 — Pausevarighed Hvis værdien "Automatisk lukning" er aktiveret i programmeringen på niveau I, |
L1 — 5 sekunder L2 — 15 sekunder L3 — 30 sekunder L4 — 45 sekunder L5 — 60 sekunder L6 — 80 sekunder L7 — 120 sekunder L8 — 180 sekunder |
|
Indstiller rækkefølgen for portens bevægelser, som udføres, når der gentagne gange trykkes på f.eks. en knap på portens fjernbetjening, eller når kommandoen gives via STEP-BY-STEP-indgangen (også betegnet P.P., eller Trinvis styring). |
L1 — Åbn/Stop/Luk/Stop L2 — Åbn/Stop/Luk/Åbn L3 — Åbn/Luk/Åbn/Luk L4 — Fællesområde L5 — Fællesområde efter to Stop L6 — Trinvis styring, delvis åbning efter to tryk L7 — Dødmand L8 — Halvautomatisk åbning, dødmandsbetjent lukning |
|
Indstiller portens bevægelseshastighed under normal drift (ikke under opstart og nedbremsning). |
L1 — Meget langsom (30 %) L2 — Langsom (45 %) L3 — Middel (55 %) L4 — Hurtig (70 %) L5 — Meget hurtig (85 %) L6 — Ekstremt hurtig (100 %) L7 — Åbner "Hurtigt", lukker "Langsomt" L8 — Åbner "Ekstremt hurtigt", lukker "Hurtigt" |
|
Indstiller, hvornår der skal sendes et signal til på S.C.A.-udgangen (24 V -30 % +50 % med en maksimal effekt på 4 W) |
L1 — Porten åbner L2 — Port lukket L3 — Port åben L4 — Anden radioudgang L5 — Tredje radioudgang L6 — Fjerde radioudgang L7 — Vedligeholdelse L8 — Elektrisk lås |
|
Angiver portens vægt for motorens kraftkontrolsystem. Systemet måler også den omgivende temperatur og justerer automatisk motorkraften, f.eks. ved at øge den ved meget lave temperaturer. |
L1 — Ekstra let port L2 — Meget let port L3 — Let port L4 — Middeltung port L5 — Lidt tung port L6 — Tung port L7 — Meget tung port L8 — Ekstra tung port |
|
Indstiller åbningsbredden ved delvis åbning. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
L7 — Påmindelse om vedligeholdelse Indstiller antallet af portbevægelser, hvorefter drevet angiver, at vedligeholdelse er nødvendig. |
L1 — Automatisk (drevet beregner selv værdien ud fra, hvor krævende bevægelserne er) L2 — 1000 × L3 — 2000 × L4 — 4000 × L5 — 7000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Afspiller typen af op til de 8 seneste fejlmeddelelser. |
L1 — Resultat af 1. bevægelse L2 — Resultat af 2. bevægelse L3 — Resultat af 3. bevægelse L4 — Resultat af 4. bevægelse L5 — Resultat af 5. bevægelse L6 — Resultat af 6. bevægelse L7 — Resultat af 7. bevægelse L8 — Resultat af 8. bevægelse |
Automatisering af to modkørende skydeporte ved hjælp af to NICE Robus RB600-drev
Hvis du har brug for at automatisere to skydeporte der kører mod hinanden, drevene Robus kan tilsluttes i slavekonfiguration. Funktionsprincippet er, at det ene drev er master og sender kommandoer til det andet, slave. Alle Robus-drev er fra fabrikken indstillet som master, så denne parameter skal indstilles på slavedrevet i programmering på niveau I. ved hjælp af funktionen L8 – slave.
Begrænsninger ved tilslutning af master- og slaveenheder
- Det er ikke muligt at åbne porten, der drives af slaveenheden, på anden måde end helt (det er ikke muligt at delvis åbning).
- Alle enheder (fotoceller, modtager, osv.) skal tilsluttes masterenheden. Kun følgende kan tilsluttes slaveenheden: advarselslampe, S.C.A.-udgangsindikator, enheder til STOP-indgangen og P.P. (også kaldet STEP-BY-STEP, eller trinvis), OPEN-indgange og CLOSE ignoreres.
- Hvis du vil bruge et backupbatteri (NICE PS124skal hver motor have sit eget.
- Alle programmerede funktioner på slaveenheden ignoreres, bortset fra funktioner, der er programmeret under:
| Programmering på niveau I. | Programmering på niveau II. |
|---|---|
| L4 – Standbytilstand | L3 – Motorhastighed |
| L5 – Spidsværdi | L4 – Udgangsindikator |
| L8 – Slaveenhed | L5 – Motorkraft |
| L8 – Fejllog |
Installationsprocedure for to Robus-motorer i slaveenhedstilstand
1. Monter portene og motorerne, og indstil åbningsretningerne i henhold til:
2. Tilslut motorerne som vist i diagrammet (polariteten skal overholdes BlueBUS-tilslutning mellem motorerne):
3. Tilslut strømforsyningen til begge motorer
4. Indstil parameteren på slaveenheden under programmering på niveau II: L8 – Slaveenhed
5. Udfør fasen for registrering af tilsluttet udstyr på slaveenheden
6. Udfør fasen for registrering af tilsluttet udstyr på masterenheden
7. Udfør fasen for måling af portfløjens længde på masterenheden
Tilslutning af ekstra eksternt udstyr til motoren
 |
Hvis du skal tilslutte ekstra udstyr til motoren, som kræver ekstern strømforsyning (f.eks. indikatorlys, nøgleafbryder, magnetkort osv.), skal udstyret tilsluttes som vist på billedet. Den leverede spænding er 24 V DC, -30 % til +50 %, med en maksimal strøm på 100 mA. |
Motorens specialfunktioner
Porten holdes konstant åben
Hvis kommandoen til STEP-BY-STEP-indgangen (også kaldet P.P. eller trinvis styring) varer længere end 2 sekunder, holder styreenheden porten åben, så længe kommandoen er aktiv. Funktionen er særligt nyttig sammen med en timer.
Tvungen bevægelse
Hvis en sikkerhedsanordning svigter, eller hvis der f.eks. kommer en uovervindelig forhindring ind i lysstrålen fra fotocellerne og porten af sikkerhedsmæssige årsager ikke vil bevæge sig, kan tilstanden ”Dødmandsfunktion” aktiveres enten permanent i Programmering på niveau II ved at indstille L2 – Trinvis betjeningstype til værdien L7 – Dødmandsfunktion, eller midlertidigt:
- Giv porten en kommando (med fjernbetjeningen, med nøgleafbryderen osv.)
- Hvis der er et problem, bevæger porten sig ikke, og blinklyset vil sandsynligvis signalere en fejl.
- Giv derfor kommandoen igen inden for 3 sekunder efter den foregående kommando, og hold den inde.
- Porten bevæger sig, så længe kommandoen holdes inde, og stopper, når den slippes.
Vedligeholdelsesmeddelelse
Under programmering på niveau II under punktet L7 – Vedligeholdelsespåmindelse indstilles det antal cyklusser, hvorefter motoren skal signalere, at den skal vedligeholdes (efterses). Motoren signalerer dette via blinklyset (eller via S.C.A.-udgangen, hvis den er indstillet under programmering på niveau II under punktet L4 – Udgangsindikator niveau L7 – Vedligeholdelse) på følgende måde:
| Antal cyklusser | Signalering via blinklys | Signalering via S.C.A.-udgangsindikator |
|---|---|---|
| under 80 % af grænsen | Normal drift, blinker med intervaller på et halvt sekund. | Lyser i 2 sekunder, når åbningen begynder. |
| 80-100 % af grænsen | Lyser i 2 sekunder, når manøvren begynder, og fortsætter derefter normalt. | Blinker under manøvren. |
| over 100 % af grænsen | Lyser i 2 sekunder, når manøvren begynder, fortsætter derefter normalt og lyser i 2 sekunder, når manøvren er afsluttet. | Blinker stadig. |
Du finder instruktioner om at slette vedligeholdelsesmeddelelsen og kontrollere det aktuelle antal manøvrer i forhold til grænsen i manualens kapitel 7.4.3.
Fejlfinding af drevet
Hvis der er noget, du ikke forstår, eller du har andre problemer, er du velkommen til at kontakte vores tekniske support vedrørende NICE-drev.
Afhængigt af problemets art
Under monteringen (eller hvis drevet svigter) kan du støde på nogle af følgende problemer:
|
Problem |
Mulig løsning |
|---|---|
|
Porten reagerer ikke på signaler fra fjernbetjeningen, og LED'en på fjernbetjeningen lyser ikke. |
Kontrollér, om batterierne fjernbetjeningen til drevet er i orden. Hvis ikke, skal du udskifte dem. Du finder vejledningen i manualen til den pågældende fjernbetjening. |
|
Porten reagerer ikke på signaler fra fjernbetjeningen, men LED'en på fjernbetjeningen lyser. |
Kontrollér, om fjernbetjeningen er gemt i hukommelsen modtageren fungerer korrekt, eller prøv at fjernbetjeningen gemme den igen. |
|
Porten bevæger sig ikke, og BlueBUS-LED'en blinker ikke.
|
Undersøg, om drevet får 230 V strøm. Hvis ja, skal du måle begge sikringer og om nødvendigt udskifte dem med nye af samme type. |
|
Porten bevæger sig ikke, og signallampen blinker ikke. |
Kontrollér, om drevet overhovedet registrerer kommandoen. Når en kommando sendes med fjernbetjeningen bør BlueBUS-LED'en blinke hurtigt to gange. Hvis kommandoen sendes af en anden enhed via STEP-BY-STEP-indgangen (P.P.), bør den tilsvarende STEP-BY-STEP-LED. |
|
Porten bevæger sig ikke, og signallampen blinker flere gange. |
Tæl blinkene, og se Diagnostik ved hjælp af signallampens blink. |
|
Porten begynder at bevæge sig, men stopper med det samme og begynder at bevæge sig i modsat retning. |
Den programmerede motorkraft er sandsynligvis for lav til din port. Kontrollér, at der ikke er noget, der hindrer portens bevægelse, og øg eventuelt drevets kraft. Du kan også aktivere funktionen Ekstra kraft. |
|
Porten starter, men signallampen virker ikke. |
Kontrollér, om der er spænding på FLASH-udgangen under portens manøvre (spændingsniveauet er ikke vigtigt, ca. 10-30Vdc). Hvis der er spænding på udgangen, er problemet sandsynligvis i signallampen. Prøv at udskifte den med en tilsvarende for at se, om det løser problemet. Hvis der ikke er spænding på udgangen, kan FLASH-udgangen være overbelastet. Kontrollér, om ledningsføringen er kortsluttet. |
|
Porten starter, men S.C.A.-udgangen virker ikke. |
Find ud af, hvilken funktion der er programmeret til S.C.A.-udgangen og kontrollér, hvis udgangen skal blinke, om der er spænding på den (ca. 24Vdc). Hvis der er spænding på udgangen, er problemet sandsynligvis pæren. Prøv at udskifte den med en tilsvarende for at se, om det løser problemet. Hvis der ikke er spænding på udgangen, kan S.C.A.-udgangen være overbelastet. Kontrollér, om ledningsføringen er kortsluttet. |
Diagnostik ved hjælp af signallampens blink
Under portens manøvre signallampen blinker regelmæssigt én gang i sekundet. Hvis der opstår et problem, angiver signallampen fejlen med to hurtige serier af blink efter hinanden.
|
Blinkserie |
Fejl |
Løsning |
|---|---|---|
|
1 blink 1 sekunds pause 1 blink |
BlueBUS-fejl
|
Enheder, der er tilsluttet BlueBUS-indgangen svarer ikke til dem, der blev registreret under enhedskonfigurationen. Udfør konfigurationen igen. Hvis det ikke hjælper, skal du prøve endnu en gang. Ellers må du finde den defekte enhed ved hjælp af udelukkelsesmetoden og udskifte den (købe en ny, reklamere over den eller reparere den). |
|
2 blink 1 sekunds pause 2 blink |
Fotocelle aktiveret |
Fotocellerne aktiveres fotocellerne, hvilket er normalt, hvis deres stråle afbrydes, mens porten lukker. Hvis strålen ikke blev afbrudt, kan fotocellerne være snavsede, blændede eller defekte. |
|
3 blink 1 sekunds pause 3 blink |
Aktivering af motorens kraftbegrænser
|
Under bevægelsen af porten registreres der øget friktion – porten er måske ikke korrekt justeret. Prøv at bevæge den manuelt og justere den. Ellers hjælper det som regel at øge motorkraften, eventuelt aktivere funktionen Ekstra kraft. Et andet problem kan være, hvis du har det nederste stop placeret for højt. |
|
4 blink 1 sekunds pause 4 blink |
STOP-indgang aktiveret
|
Der er sendt en kommando til STOP-indgangen, så hvis dette sker uventet, skal du kontrollere de enheder, der er tilsluttet den. |
|
5 blink 1 sekunds pause 5 blink |
Intern fejl i styreenheden |
Vent 30 sekunder, og prøv igen. Hvis det fortsætter, kan du prøve at nulstille den. Ellers er det sandsynligvis nødvendigt at reparere eller udskifte styreenheden. |
|
6 blink 1 sekunds pause 6 blink |
Timegrænsen for manøvrer er nået. |
Vent nogle minutter, indtil cyklusbegrænseren igen er under grænseværdien. |
|
7 blink 1 sekunds pause 7 blink |
Intern fejl i de elektroniske kredsløb. |
Afbryd hele drevet i nogle sekunder, og prøv igen. Hvis det fortsætter, kan du prøve at nulstille den. Ellers er det sandsynligvis nødvendigt at reparere eller udskifte styreenheden. |
|
8 blink 1 sekunds pause 8 blink |
Permanent kommando aktiv.
|
Der sendes konstant en kommando til drevet – prøv at kontrollere de tilsluttede enheder på OPEN-indgangen. Hvis der er tilsluttet en timer, er det sandsynligvis den, der er årsagen.
|
Diagnostik ved hjælp af LED-blink
På styreenheden RBA3R10 til drevet NICE Robus RB600 er der to sæt LED'er, som hver ved at blinke eller lyse angiver normal drift af styreenheden eller en fejldiagnose i henhold til nedenstående tabeller.
Vandrette LED'er: BLUEBUS, STOP, PP, OPEN, CLOSE
|
Indikation |
Status |
Løsning |
|---|---|---|
|
BlueBUS-LED |
||
|
Slukket |
Fejl
|
Kontrollér tilslutningen til elnettet, og hvis den er i orden, skal du kontrollere sikringerne F1 og F2 og om nødvendigt udskifte dem med nye af samme type. |
|
Lyser |
Alvorlig fejl
|
Prøv at afbryde styreenheden, eventuelt alle indgange. Hvis det ikke hjælper, skal du nulstille styreenheden. Hvis det stadig ikke hjælper, er det sandsynligvis nødvendigt at udskifte den. |
|
Blinker med intervaller på ét sekund |
Alt er i orden |
Normal drift af styreenheden. |
|
2 hurtige blink |
Indgangenes status er ændret |
Normal drift – status på en indgang er ændret STEP-BY-STEP, STOP, OPEN, CLOSE, fotocellerne blev aktiveret fotoceller, eller drevet modtog en kommando fra fjernbetjeningen. |
|
Blinkserier adskilt af en pause på ét sekund |
Flere muligheder |
Antallet af blink i serien svarer til fejldiagnostikken via signallampen. |
|
STOP-LED (Stop) |
||
|
Slukket |
STOP-indgangen blev aktiveret |
Kontrollér enhederne, der er tilsluttet STOP-indgangen. |
|
Lyser |
Alt er i orden |
STOP-indgangen er ikke aktiv. |
|
STEP-BY-STEP-LED (også betegnet P.P., trinvis betjening) |
||
|
Slukket |
Alt er i orden |
STEP-BY-STEP-indgangen er ikke aktiv. |
|
Lyser |
STEP-BY-STEP-indgangen blev aktiveret |
Normal drift af styreenheden, hvis den aktive enhed var tilsluttet STEP-BY-STEP-indgangen. |
|
OPEN-LED (Åbn) |
||
|
Slukket |
Alt er i orden |
OPEN-indgangen er ikke aktiv.
|
|
Lyser |
OPEN-indgangen blev aktiveret |
Normal drift af styreenheden, hvis den aktive enhed var tilsluttet OPEN-indgangen. |
|
CLOSE-LED (Luk) |
||
|
Slukket |
Alt er i orden |
CLOSE-indgangen er ikke aktiv.
|
|
Lyser |
CLOSE-indgangen blev aktiveret |
Normal drift af styreenheden, hvis den aktive enhed var tilsluttet CLOSE-indgangen. |
Lodrette LED'er L1–L8
|
Indikation |
Løsning |
|---|---|
|
LED 1 |
|
|
Slukket |
Under normal drift angiver det, at funktionen Automatisk lukning ikke er slået til. |
|
Lyser |
Under normal drift angiver det, at funktionen Automatisk lukning er slået til. |
|
Blinker |
|
|
LED 2 |
|
|
Slukket |
Under normal drift angiver det, at funktionen Lukning efter afbrydelse af fotoceller er ikke aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Lukning efter afbrydelse af fotoceller er aktiveret. |
|
Blinker |
|
|
LED 3 |
|
|
Lyser ikke |
Under normal drift angiver det, at funktionen Altid luk ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Altid luk er aktiveret. |
|
Blinker |
|
|
LED 4 |
|
|
Lyser ikke |
Under normal drift angiver det, at standbyfunktionen ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at standbyfunktionen er aktiveret. |
|
Blinker |
|
|
LED 5 |
|
|
Lyser ikke |
Under normal drift angiver det, at funktionen Spids ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Spids er aktiveret. |
|
Blinker |
Funktionen er ved at blive programmeret. |
|
LED 6 |
|
|
Lyser ikke |
Under normal drift angiver det, at funktionen Forblink ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Forblink er aktiveret. |
|
Blinker |
Funktionen er ved at blive programmeret. |
|
LED 7 |
|
|
Lyser ikke |
Under normal drift angiver det, at funktionen Luk betyder delvis åbning ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Luk betyder delvis åbning er aktiveret. |
|
Blinker |
Funktionen er ved at blive programmeret. |
|
LED 8 |
|
|
Lyser ikke |
Under normal drift angiver det, at funktionen Slaveenhed ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Slaveenhed er aktiveret. |
|
Blinker |
Funktionen er ved at blive programmeret. |
Montering af backupbatteri på NICE Robus 600-motoren
NICE PS124-backupbatteri følger ikke som standard med motoren, men det kan bestilles separat. Det bruges i tilfælde af strømsvigt, hvor portmotoren får strøm fra batteriet. Batteriet oplades løbende fra elnettet.
| 1. Fjern batteristikkets plastdæksel | 2. Tilslut batteriet til stikket, og placer det ved siden af styreenheden |
|---|---|
 |
 |
Manuel frigørelse af NICE Robus RB600-motoren
 |
I tilfælde af strømsvigt kan du ikke betjene porten med fjernbetjeningen. Derfor kan motoren frigøres med frigørelsesnøglen så porten kan bevæges manuelt: |
| 1. Skub dækslet til frigørelseslåsen til side | 2. Sæt frigørelsesnøglen i, og drej den med uret |
|---|---|
 |
 |
| 3. Træk frigørelseshåndtaget ud | 4. Porten kan nu bevæges manuelt |
 |
 |
Tekniske specifikationer for NICE Robus RB600-motoren
| Model | NICE Robus RB600 |
|---|---|
| Typisk beskrivelse | Elektromekanisk gearmotor til automatisk drift af skydeporte i private områder. Leveres inkl. NICE RBA3R10-styreenhed, men uden radiomodtager. |
| Tandhjul | Antal tænder: 15 Tandmodul: 4 Deling: 12,6mm Delingsdiameter: 60mm |
| Drejningsmoment [Kraft] |
18Nm [600N] – nødvendig for at sætte portbladet i bevægelse |
| Nominelt moment [Nominel kraft] |
9Nm [300N] – nødvendig for at holde portbladet i bevægelse |
| Hastighed | 0,31 m/s |
| Nominel hastighed | 0,15 m/s |
| Grænse for antal på hinanden følgende cyklusser | 100 cyklusser/dag (styreenheden begrænser antallet i henhold til begrænsningerne, se Valg af drev) |
| Driftsgrænse | 7 minutter (styreenheden begrænser tiden i henhold til begrænsningerne, se Valg af drev) |
| Levetid | fra 250.000 til 20.000 cyklusser, afhængigt af portbladets vægt og længde samt indstillingen af drevet |
| Strømforsyning | 230V (+10% -15%) 50/60Hz |
|
Effektforbrug |
515W [2,5A] |
| Isoleringsklasse | 1 – skal jordforbindes |
| Nødstrømforsyning | kan tilkøbes og monteres NICE PS124-reservebatteri |
| Udgang til blinklys | til to blinklys 12V med 21W-pære (f.eks. NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Indikatorudgang (S.C.A.) | til én 21V-pære, maks. 4W (udgangsspænding +50% -30%), kan styre et lille relæ |
| BlueBUS-udgang | én udgang til op til 15 BlueBUS-enheder |
| STOP-indgang | til normalt åbne, normalt lukkede og enheder med konstant modstand på 8,2KΩ |
| STEP-BY-STEP-indgang (P.P., trinvis betjening) | normalt åben (aktivering udløser kommandoen "Trinvis betjening") |
| OPEN-indgang | normalt åben (aktivering udløser kommandoen "Åbn") |
| CLOSE-indgang | normalt åben (aktivering udløser kommandoen "Luk") |
| Radiomodtager | uden modtager, "SM"-stik til modtagere NICE SMXI, NICE OXI osv. |
| Antenneindgang | 52Ω til RG-58-koaksialkabel (eller tilsvarende) |
| Programmeringsfunktioner | 8 funktioner til aktivering/deaktivering (Programmering på niveau I.) 8 funktioner, der kan indstilles (Programmering på niveau II.) |
| Selvdiagnosefunktioner |
registrering af portbladets længde (beregning af start- og stopafstande samt beregning af punktet for delvis åbning) |
| Driftstemperatur | -20°C til +50°C |
| Brug i saltholdige, sure og potentielt eksplosive miljøer | nej |
| Beskyttelsesklasse | IP44 |
| Mål | 210×330×303 (b×l×h) |
| Vægt | 11kg |
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
