Beskrivelse af produktet NICE Robus RB1000 – separat drev til skydeporte (A)
NICE Robus RB1000-motor er beregnet til skydeporte med en vægt på op til 1000 kg og en fri passagebredde på op til 12 m. Den har en elektromekanisk stopkontakt. Motoren er ikkereversibel. Detaljerede tekniske specifikationer ». Download brugsanvisningen ».
(Er denne motor den rette for mig?)
Sammenlign med andre motorer:
| « Svagere motor | Alternativ motor | Kraftigere motor » |
|---|---|---|
|
|
|
|
Dette produkt – en separat NICE Robus RB1000-motor til skydeporte (vores kode NICE-RB1000-A) indeholder:
- elektromekanisk NICE Robus RB1000-motor med en bæreevne på 1000 kg og en maksimal portbladslængde på 12m samt en indbygget (men aftagelig) styreenhed RBA3R10 uden radiosignalmodtager (OXI).
- 2 × udløsernøgle til manuel betjening af motoren (nødvendig i tilfælde af strømafbrydelse)
- komponenter til montering af motoren, forankringsdele og beslag, stopklodser til motorens endestopkontakt
- monteringsvejledning
Prisfordelagtige sæt, der indeholder motoren NICE Robus RB1000:
| Motorsæt med tilbehør » | Motorsæt med tilbehør og tandstang » |
|---|---|
|
Robus-motor til porte op til 1000 kg, fjernbetjening, fotoceller, blinklys, nøglekontakt. |
ROBUS-motor til porte op til 1000 kg, tandstang, fjernbetjening, fotoceller, blinklys, nøglekontakt. |
Motoren er kompakt, sikker og praktisk – ideel til både privat og erhvervsmæssig brug. Slagfast kabinet, hus af aluminiumslegering med epoxybelægning.
Motoren er velegnet til automatisering af skydeporte med en vægt på op til 1000 kg og en portbladslængde på 12 m. Værdierne gælder under de forhold, som producenten har fastsat, såsom vejrforhold, temperaturforskelle, portens stivhed og især hvor let porten bevæger sig. Det er ikke altid muligt at opnå eller påvirke disse forhold, så vi anbefaler ideelt, at NICE Robus RB1000-motoren bruges til porte på 80 % af disse værdier. Se kapitlet Valg af motor for yderligere oplysninger.
Meget brugervenlig teknologi BlueBUS giver mulighed for at forsyne og styre op til 7 par fotoceller ved hjælp af et tolederkabel.
Temperatursensoren regulerer motorens trækkraft afhængigt af vejrforholdene. Motoren er også udstyret med en termosikring.
Justerbar hastighed,, kraft og pausetid for motorens automatiske lukning og meget mere, se Programmering.
Diagnostik ved hjælp af advarselslampe.
Tandhjul modul 4 er kompatibel med tandstangen i vores sortiment.
Robus 1000-motorens funktion "Slaveenheden" sikrer automatisk synkronisering af to motorer. Det betyder, at det er muligt at automatisere to skydeporte, der kører mod hinanden.
Motoren NICE Robus RB1000 er en elektromekanisk motor, der egner sig til de slovakiske klimaforhold og opfylder alle europæiske sikkerhedsstandarder.
Tilbehør, der er kompatibelt med NICE Robus RB1000-motoren
Vi anbefaler også, at du køber kompatibelt ekstraudstyr til motoren eller vælger et af de færdigsammensatte fordelagtige sæt:
| Hvad | Hvorfor | Type |
|---|---|---|
| Advarselslampe | Blinker, når lågen bevæger sig – velegnet ved udkørsler med dårligt udsyn. Har også en antenne, der giver fjernbetjeningen længere rækkevidde. |
Alternativt alle advarselslamper med 12V-24V strømforsyning fra andre producenter. |
| Fotoceller | Registrerer forhindringer under lukning og stopper bevægelsen – lågen rammer hverken biler eller personer. | |
| Fjernbetjening | Til fjernbetjening af lågen. | |
| Modtager |
Til fjernbetjening af lågen. |
|
| Antenne |
For bedre rækkevidde for fjernbetjeningen. |
|
| Tastatur |
Hvis du glemmer fjernbetjeningen, eller hvis mange køretøjer eller personer kommer til dig, og du ikke vil give alle en fjernbetjening eller åbne porten manuelt. |
|
| Nøgleafbryder |
Til betjening af porten med en nøgle via en afbryder, der forbindes til motoren med kabel et vilkårligt sted. |
|
| Kortlæsere |
Betjening af motoren ved at holde et kort eller en nøglebrik hen til kortlæseren. |
|
| Tandstang |
Nødvendig til automatisering af motoren.
|
|
| Nødstrømforsyning | Sikrer, at porten fortsat fungerer ved strømsvigt. |
Manualer og dokumenter til download
NICE Robus RB1000 kort fortalt
NICE Robus er en familie irreversible elektromekaniske gearmotorer til skydeporte. De leveres med en indbygget (men aftagelig) NICE RBA3R10-styreenhed med SM-stik til eksterne modtagere radiosignal NICE SMXI, eventuelt NICE OXI. Elektriske tilslutninger til eksternt udstyr (fotoceller, advarselslampe, osv.) er blevet forenklet i produktfamilien NICE Robus motorer til skydeporte ved hjælp af teknologien BlueBUS, som gør det muligt at tilslutte flere enheder til samme stik med blot ét 2-lederkabel, hvor det endda ikke er nødvendigt at overholde polariteten. Den automatiske betjening afhænger af strømforsyningen, men ved strømsvigt kan gearmotoren naturligvis frigøres med en særlig frigørelsesnøgle, så porten kan betjenes manuelt. Det er også muligt at tilkøbe et valgfrit NICE PS124-backupbatteri, som gør det muligt at betjene portmotoren, selv ved strømsvigt.
Valg af motor – er motoren NICE Robus RB1000 egnet til min port?
Hver port har sin egen størrelse (og dermed en løftearm) og vægt (og dermed tyngdekraften på armen) og hver motor har sine begrænsninger. Motoren NICE Robus RB1000 kan bruges til portfløje med følgende længder og vægte:
|
Antal cyklusser/time Antal cyklusser i træk |
Portfløjens vægt | |||||||
| Op til 200kg | 200- -400kg |
400- -500kg |
500- -600kg |
600- -800kg |
800- -900kg |
900- -1000kg |
||
|---|---|---|---|---|---|---|---|---|
|
D
g |
Op til 4 m |
50 |
45 |
37 19 |
30 |
25 12 |
22 11 |
20 10 |
| 4-6 m | 33 16 |
29 14 |
24 12 |
20 10 |
16 8 |
15 7 |
13 |
|
| 6-8 m | 25 12 |
22 11 |
19 9 |
15 7 |
13 6 |
11 5 |
10 4 |
|
| 8-10 m | 20 10 |
18 9 |
15 7 |
12 6 |
10 5 |
9 4 |
8 3 |
|
| 10-12 m | 16 8 |
14 7 |
12 6 |
10 5 |
8 4 |
7 3 |
6 2 |
|
Grundlæggende set fløjens længde bestemmer det maksimale antal cyklusser pr. time samt antallet af cyklusser i træk, dvs. præciserer, hvor længe drevet kan være i drift. En højere vægt reducerer antallet af disse cyklusser yderligere procentuelt, på grund af større belastning af drevet, og bestemmer også den maksimalt tilladte hastighed ved den givne belastning. Drevet er udstyret med en anordning (temperatursikring), som både måler motorens temperatur og den omgivende temperatur og reducerer antallet af mulige cyklusser tilsvarende.
Grænseværdier for NICE Robus RB1000-drevet
De angivne værdier er værdier anbefalet af producenten NICE. Ud fra vores erfaring anbefaler vi at lade drevet have en reserve på ca. 80 % af de angivne værdier:
| Maksimalt | Anbefalet | |
|---|---|---|
| Fløjens længde | 12 m | 9,5 m |
| Fløjens vægt | 1000 kg | 800 kg |
Hvis drevet udnyttes til det maksimale, reduceres dets levetid – se den vejledende beregning af drevets levetid afhængigt af belastningsfaktorer:
Levetid for NICE Robus RB1000-drevet
Beregn i følgende tabel belastningsindeksene for fløjens vægt og længde, og læg indeksene for øvrige påvirkninger til, hvis de forekommer. Aflæs derefter drevets levetid i grafen, angivet i antal cyklusser.
Eksempel: Jeg har en port med en gennemkørselsbredde på 4,5 m og en konstruktionsvægt inklusive beklædning på op til 200 kg (standardport). Jeg beregner fløjens længdeindeks til ca. 15 + portens vægtindeks 10 + for en sikkerheds skyld lægger jeg et indeks for lavere temperatur på 10 til, da vi har strengere vintre, så det samlede indeks bliver 35. I grafen aflæser jeg, at drevets levetid er cirka 120.000 cyklusser. Med 10 manøvrer om dagen svarer det til en levetid på cirka 32 år.
| Hele automatiseringens egenskaber | Indeks | Levetidsgraf |
|---|---|---|
| Fløjens vægt |
Den anbefalede maksimale samlede indeksværdi er op til 75 %. (dvs. 40.000 cyklusser, hvilket ved normal drift med 10 cyklusser/dag svarer til 10 år)
|
|
| Op til 200 kg | 5 | |
| 200-400 kg | 10 | |
| 400-600 kg | 20 | |
| 600-700 kg | 30 | |
| 700-800 kg | 40 | |
| 800-900 kg | 50 | |
| 900-1000 kg | 60 | |
| Portbladets længde | ||
| Op til 4 m | 5 | |
| 4-6 m | 10 | |
| 6-8 m | 20 | |
| 8-10 m | 35 | |
| 10-12 m | 50 | |
| Andre påvirkninger (hvis sandsynligheden for, at de forekommer, er større end 10 %) | ||
| Omgivelsestemperatur over 40 °C, under 0 °C eller luftfugtighed over 80 % | 10 | |
| Støvet miljø | 15 | |
| Saltholdigt miljø | 20 | |
| Aktivering af fotoceller | 10 | |
| Aktivering af STOP-indgangen | 20 | |
| Hastighed højere end "L4 - Hurtig" | 15 | |
| Funktionen spidsbelastning er aktiv | 20 | |
Montering af NICE Robus RB1000-drev
Monteringsmetoden for drevet er forskellig for en skinnebaseret skydeport og en selvbærende skydeport forskellig. For en skinnebaseret port monteres drevet normalt i niveau med terrænet, mens en selvbærende port skal drev hæves ved hjælp af f.eks. gevindstænger (gevindstang Ø8), et beslag, der fremstilles på stedet, understøbning osv. Det afgørende er tandstangens højdeplacering, så den passer perfekt ind i drevets tandhjul, se Tandstang og dens endestop.
Kabling
En typisk (valgfri) tilslutning af drevet med tilbehør ser således ud:
Liste over tilbehør
|
|
Liste over kabler
| Formål | Type | Maks. længde |
|---|---|---|
| A. Strømforsyning | 3×1,5mm2 | 30m, ved større længde 3×2,5mm2 + jordforbindelse |
| B. Signallampe med antenne |
2×0,5mm2 |
20m 20m (anbefalet under 5m) |
| C. Fotoceller | 2×0,5mm2 | 30m, over 30m 2×1mm2 |
| D. Nøglekontakt | 4×0,5mm2 | 50m (eller 2 stk. 2×0,5mm2) |
| E. Stationære sikkerhedskanter | 2×0,5mm2 | 30m |
| F. Bevægelige sikkerhedskanter | 2×0,5mm2 | 30m |
Montering
Se "I hvilken højde skal jeg montere motoren".
Tandstang og endestop
Portens bevægelse fungerer ved, at motorens tandhjuls drejningsmoment omsættes til en lineær bevægelse via tandstangsgearet på motorens tandstang. Der findes to mest almindelige typer tandstænger:
 |
Tandstang i nylon (eventuelt med stålarmering) – fastgøres på porten med selvskærende skruer gennem øjerne. Ideel til relativt lette og korte porte. Bevægelsen er støjsvag takket være friktionen mellem ståltandhjulet og tandstangen i nylon. |
 |
Tandstang i stål – fastgøres på porten ved at svejse gevindbeslag på, hvorefter tandstangen skrues fast i dem. Bruges til længere og tungere porte. Bevægelsen er lidt mere støjende på grund af friktionen mellem ståltandhjulet og tandstangen i stål. |
Det afgørende er, at tandmodulet på motoren er kompatibelt med tandstangens modul. Motoren NICE Robus RB1000 har tandmodul 4.
Motoren registrerer slutpositionen ved åbning og lukning ved hjælp af endestop, som monteres på tandstangen:
| 1. Nivellér motoren ved hjælp af de fire justeringspunkter | 2. Både porten og motoren skal være i vater | 3. Lad der være ca. 1-2 mm mellem tandstangen og motorens tandhjul, så portens vægt ikke belaster motoren. |
 |
 |
 |
| 4. Spænd motorens fastgørelse godt, så den ikke flytter sig, når den trækker | 5. Kør porten til åben/lukket position, og monter endestoppene, så de aktiverer motorens kontakt ved endepositionen. | |
 |
 |
Tilslutning af motoren NICE Robus RB1000
Husk at afbryde strømmen ved afbryderen, før du tilslutter, frakobler eller ændrer tilslutningen af motoren til elnettet eller af ekstraudstyr, ved at trække strømforsyningens sikring ud, eventuelt ved at frakoble reservebatteriet.
...til elnettet
 |
For at motoren kan fungere grundlæggende, skal du blot føre til motoren strømforsyningen.
Tilslutningen er enkel:
|
...ekstraudstyr
Styreenhed NICE RBA3R10 til motoren NICE Robus RB1000 har følgende ind- og udgange til ekstraudstyr:
| Indgang/udgang | Beskrivelse |
|---|---|
| Udgang til op til to 12V advarselsblink NICE LUCYB (eller NICE MLBT) med en 12V 21W-pære | |
| S.C.A. (indikator) |
Udgang til indikator (24V 4W). Funktionen kan indstilles via programmering af niveau II for L4, se Programmering af niveau II, L4 – indikatorudgang. |
| Indgang til paralleltilslutning af kompatible enheder, der anvender teknologien BlueBUS via et tolederkabel, som både overfører strømforsyning og kommunikationssignal. | |
| STOP (Stop) |
Indgang til enheder, der standser portens bevægelse. Følgende enheder kan tilsluttes:
|
| Indgang til enheder, der styrer portens bevægelse trinvis (se Trinvis styring af portens bevægelse). Normalt åbne enheder (NO) kan tilsluttes. | |
| OPEN (Åbn) |
Indgang til enheder, der styrer åbning af porten (se Åbning af porten). Normalt åbne enheder (NO) kan tilsluttes. |
| CLOSE (Luk) |
Indgang til enheder, der styrer åbning af porten (se Lukning af porten). Normalt åbne enheder (NO) kan tilsluttes. |
| AERIAL (Antenne) |
indgang til radio-modtagerens antenne. Antennen er normalt indbygget i advarselsblinket, f.eks. NICE LUCYB, NICE MLBT, eller der kan tilsluttes en separat ekstern antenne NICE ABFKIT. |

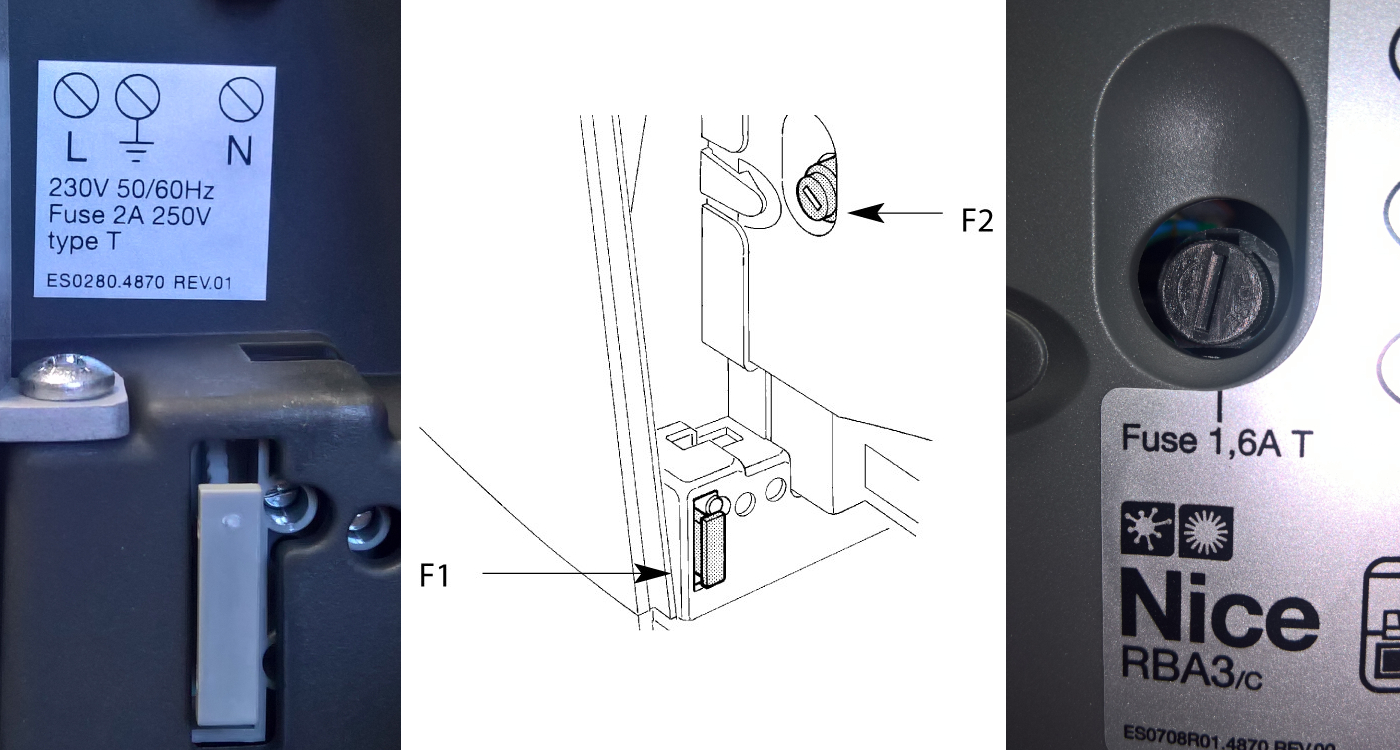

Sikringer til drevet
|
I drevet sidder der to sikringer:
|
||||||||||||
Standardtilslutningsdiagram:
Fotoceller til drevet
Den meget brugervenlige BlueBUS-teknologi muliggør strømforsyning og styring af op til 7 par fotoceller med et tolederkabel.
Tilslutning af flere par fotoceller NICE EPMB til datanetværket NICE BlueBUS
Placér fotocellerne ved porten eller lågen i henhold til eksemplerne på placering for komplet tilslutning, og indstil jumperne i henhold til jumpertabellen for fotocellerne NICE EPMB til portdrevet. For at undgå interferens mellem par, der er placeret tæt på hinanden, skal sendernes retning følge disse eksempler på placering, og retningen skal overholdes for senderne TX og modtagerne RX. Tilslut fotocellerne parallelt som vist på figuren (polariteten behøver ikke at blive overholdt):
Hvis du vil have fotocellerne til at fungere som portåbnere (se FA1 og FA2 i eksemplerne på placering), dvs. så porten åbner, når du kører ind mellem deres optiske akser, skal forbindelsen A på senderen TX og modtageren RXafbrydes, se figuren:
Eksempel på placering af fotoceller
Jumpertabel for NICE EPMB-fotoceller EPMB til portdrev
 |
Tilslutning af flere par fotoceller til BlueBUS systemet sker ved at indstille forskellige kombinationer af jumpere, og hvert tilsluttet par skal have sin egen unikke jumperkombination. Sørg for, at ingen to par i samme BlueBUS-datanetværk har den samme kombination. Indstil jumperne på senderen TX og modtageren RX i hvert fotocellepar til samme værdi. Hvis jumpertypen kun bruger én eller ingen jumpere, skal de resterende gemmes til senere brug. |
| Betegnelse for fotocellepar | Jumperindstilling |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Hvis det af en eller anden grund er nødvendigt at udskifte en fotocelle, skal du blot indstille den til samme forbindelse som den oprindelige; det er ikke nødvendigt at udføre fasen med enhedsgenkendelse.
Radiosignalmodtager til drev
 |
NICE Robus RB1000-drev leveres med NICE RBA3R10-styreenhed, som har et SM-stik til tilslutning af en ekstern radiomodtager (f.eks. NICE OXI, NICE SMXI). Denne modtager er helt nødvendig for at opfange kommandoer, der sendes fra fjernbetjeninger, og er dermed en forudsætning for fjernbetjening af skydeporten med fjernbetjening. |
Valg af portens bevægelsesretning
Skydeportens bevægelsesretning skal vælges under hensyntagen til drevets placering drevets i forhold til skydeportens portblad. Se på porten fra den side, hvor drevet er placeret.
 |
 |
| Hvis porten åbner mod venstre, skal du placere omskifteren til venstre. | Hvis porten åbner mod højre, skal du placere omskifteren til højre. |
Omskifteren sidder på højre side af RBA3R10-styreenheden i midten.
Registrering af tilsluttede drevenheder
Hver gang ekstraudstyr tilsluttes, frakobles eller omkobles på BlueBUS-indgangene og STOP skal registrering af ekstraudstyr. Drevet gør dig selv opmærksom på, at denne procedure skal udføres, ved at LED'erne L1 og L2 blinker.
 |
|
Registrering af skydeportens portblads længde
For at porten kan bevæge sig korrekt (især beregningen af accelerations- og bremseafstanden samt delvis åbning), skal drevet selv registrere portbladets længde. Under denne procedure bevæger drevet porten fra endestop til endestop og registrerer portens længde ved hjælp af kontakten.
 |
|
Programmering af drevet
Robus-drevet gør det muligt at programmere flere funktioner, herunder at slå funktioner til eller fra programmering af niveau I., eller ved at indstille standardparameteren programmering af niveau II.
Styreenhed RBA3R10 har tre knapper til betjening og programmering af drevet:
 |
Knap | Funktion |
|---|---|---|
| Open | Knappen giver drevet en kommando om at åbne porten. Den bruges også under programmeringen til at øge værdien af den parameter, der programmeres. | |
| Stop/Set | Knappen giver drevet en kommando om at stoppe porten. Tryk på knappen, og hold den inde i 5 sekunder for at gå ind i programmering af niveau I. Tryk igen, og hold knappen inde for at gå ind i programmering af niveau II. for den aktuelle LED. | |
| Close | Knappen giver drevet en kommando om at lukke porten. Den bruges også under programmeringen til at sænke værdien af den parameter, der programmeres. |
Programmering – niveau I
På niveau I kan man programmere, om den pågældende funktion skal aktiveres eller deaktiveres. Hvis en funktion er aktiveret, lyser den tilhørende LED på styreenheden. Alle funktioner er deaktiveret fra fabrikken.
Gå ind i programmering af niveau I ved at holde knappen "Stop/Set" inde i ca. 5 sekunder, indtil LED L1 begynder at blinke. Brug derefter knapperne "Open" og "Close" til at flytte den aktuelle LED henholdsvis op eller ned. Du har 10 sekunder til hver handling, ellers forlader drevet programmeringstilstanden. Når den blinkende LED står ud for LED'en for den funktion, du vil aktivere/deaktivere, kan du trykke én gang på knappen "Stop/Set" for at få blinkene til at gå hurtigere (funktionen aktiveres) eller langsommere (funktionen deaktiveres). Lad derefter drevet forlade programmeringstilstanden inden for 10 sekunder. Hvis alt er gået som det skal, forbliver LED'en for den aktiverede funktion tændt.
Liste over funktioner, der kan programmeres og aktiveres:
| LED | Funktion | Beskrivelse |
|---|---|---|
| L1 | Automatisk lukning | Efter et bestemt tidsrum (indstillet under "Programmering af niveau II – pauselængde") efter åbning af porten begynder porten at lukke automatisk. Hvis funktionen er deaktiveret, kan porten kun betjenes med en kommando fra portens fjernbetjening osv. |
| L2 | Lukning efter afbrydelse af fotocellerne |
Funktionen gør det muligt kun at holde porten åben så længe, det er nødvendigt for, at et køretøj kan passere. Når fotocellerne igen er frie (køretøjet er kørt igennem), begynder porten at lukke automatisk efter 5 sekunder. Funktionen har to forskellige funktionsmåder, afhængigt af om automatisk lukning er aktiveret (se funktionen ovenfor). Automatisk lukning aktiveret – porten standser, når fotocellerne igen er frie, og begynder at lukke efter 5 sekunder. Det betyder, at porten ikke nødvendigvis åbnes helt. |
| L3 | Luk altid | Efter strømsvigt forbliver porten enten i sin aktuelle position (hvis funktionen er deaktiveret), eller også lukker porten (hvis funktionen er aktiveret). |
| L4 | Standbytilstand | Denne funktion gør det muligt at reducere strømforbruget til et minimum. Funktionen er især nyttig ved strømforsyning fra et bufferbatteri (f.eks. NICE PS124). Når funktionen er aktiveret, slukker styreenheden et minut efter portens seneste bevægelse BlueBUS-indgangen (og dermed alle tilsluttede enheder) samt alle LED'er, bortset fra BlueBUS-LED'en, som blinker langsomt. I denne tilstand vil styreenheden først genstarte og derefter udføre den pågældende kommando, hvis den modtager en kommando. |
| L5 | Boost | Deaktiverer drevets gradvise opstart ved manøvrens begyndelse, så drevet straks starter med fuld kraft.. Velegnet ved høj friktion eller hvis sne og is skal brydes igennem. Funktionen er derfor især nyttig om vinteren. Til gengæld reducerer den drevets levetid.. |
| L6 | Forblink | Når der modtages et signal om at bevæge porten, begynder blinklyset først at advare omgivelserne ved at blinke i tre sekunder, hvorefter den ønskede bevægelse starter. |
| L7 | Luk betyder delvis åbning | Kommandoen luk starter altid manøvren af porten. |
| L8 | Underordnet enhed | Aktivering af denne funktion er relevant ved installation af to automatiserede skydeporte, der vender mod hinanden – det ene drev er master for det andet. Det underordnede drev har netop denne funktion aktiveret og er synkroniseret med masterdrevet via BlueBUS-indgangen. Se også Robus i tilstanden underordnet enhed. |
Programmering – niveau II
På niveau II indstilles værdierne for de enkelte funktioner ved programmering (disse funktioner adskiller sig fra niveau I.).
Glem programmering af niveau I. Du går ind i programmering på niveau II ved at holde knappen "Stop/Set" nede i ca. 5 sekunder, indtil LED L1. Derefter kan du med knapperne "Open" og "Close" flytte den aktuelle LED op eller ned. Du har 10 sekunder til hver handling, ellers forlader drevet programmeringstilstanden. Når den blinkende LED står over LED'en for den funktion, hvis parameter du vil indstille, skal du trykke på knappen Stop/Set" og holde den nede for at åbne indstillingen for den pågældende LED. LED'en, der fortsat lyser (mens du stadig holder "Stop/Set") viser den aktuelle parameterværdi. Du kan ændre denne værdi op eller ned ved hjælp af knapperne "Open" eller "Close" (mens du stadig holder knappen "Stop/Set" nede). Slip derefter "Stop/Set", og lad derefter drevet forlade programmeringstilstanden inden for 10 sekunder. For at kontrollere, om alt er forløbet korrekt, skal du gentage fremgangsmåden uden at ændre parameterværdien.
Liste over programmerbare funktioner, der kan indstilles:
|
Indgangs-LED — Navn |
Indstillings-LED — Værdi |
|---|---|
| L1 — Pausens varighed Hvis værdien "Automatisk lukning" er aktiveret i programmering på niveau I, |
L1 — 5 sekunder L2 — 15 sekunder L3 — 30 sekunder L4 — 45 sekunder L5 — 60 sekunder L6 — 80 sekunder L7 — 120 sekunder L8 — 180 sekunder |
|
Indstiller portens bevægelsesrækkefølge, som aktiveres ved gentagne tryk på f.eks. knappen på portens fjernbetjening eller via STEP-BY-STEP-indgangen (også kaldet P.P., eller Trinvis betjening). |
L1 — Åbn/Stop/Luk/Stop L2 — Åbn/Stop/Luk/Åbn L3 — Åbn/Luk/Åbn/Luk L4 — Fællesskabsfunktion L5 — Fællesskabsfunktion efter to stop L6 — Trinvis betjening, delvis åbning efter to tryk L7 — Dødmandshold L8 — Halvautomatisk åbning, dødmandshold ved lukning |
|
Indstiller portens bevægelseshastighed under normal drift (ikke under start og stop). |
L1 — Meget langsom (30 %) L2 — Langsom (45 %) L3 — Middel (55 %) L4 — Hurtig (70 %) L5 — Meget hurtig (85 %) L6 — Ekstremt hurtig (100 %) L7 — Åbner "Hurtigt", lukker "Langsomt" L8 — Åbner "Ekstremt hurtigt", lukker "Hurtigt" |
|
Indstiller, hvornår der skal sendes et signal til på S.C.A.-udgangen (24 V, -30 % +50 %, med en maksimal effekt på 4 W) |
L1 — Porten åbner L2 — Porten er lukket L3 — Porten er åben L4 — Anden radioudgang L5 — Tredje radioudgang L6 — Fjerde radioudgang L7 — Vedligeholdelse L8 — Elektrisk lås |
|
Tilpasser motorens kraftkontrolsystem til portens vægt. Systemet overvåger også omgivelsestemperaturen og justerer automatisk motorkraften, f.eks. ved at øge den ved meget lave temperaturer. |
L1 — Ekstremt let port L2 — Meget let port L3 — Let port L4 — Middeltung port L5 — Noget tung port L6 — Tung port L7 — Meget tung port L8 — Ekstremt tung port |
|
Indstiller passageafstanden ved delvis åbning. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
L7 — Vedligeholdelsespåmindelse Indstiller antallet af portmanøvrer, hvorefter drevet angiver, at det er tid til vedligeholdelse. |
L1 — Automatisk (drevet beregner det selv ud fra, hvor krævende manøvrerne er) L2 — 1000 × L3 — 2000 × L4 — 4000 × L5 — 7000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Afspiller typen for op til de seneste 8 fejlmeddelelser. |
L1 — Resultat af manøvre 1 L2 — Resultat af manøvre 2 L3 — Resultat af manøvre 3 L4 — Resultat af manøvre 4 L5 — Resultat af manøvre 5 L6 — Resultat af manøvre 6 L7 — Resultat af manøvre 7 L8 — Resultat af manøvre 8 |
Automatisering af to modkørende skydeporte med to NICE Robus RB1000-drev
Hvis du har brug for at automatisere to skydeporte over for hinanden, drev Robus-drevene kan tilsluttes i slavefunktion. Princippet er, at det ene drev er master og sender kommandoer til det andet, slavedrevet.. Alle Robus-drev er fra fabrikken indstillet som master, så denne parameter skal indstilles på slavedrevet i programmeringen på niveau I. ved hjælp af funktionen L8 - slavefunktion.
Begrænsninger ved tilslutning af master- og slaveenhed
- En port, der drives af slaveenheden, kan kun åbnes helt (det er ikke muligt at delvis åbning).
- Alle enheder (fotoceller, modtager, osv.) skal tilsluttes masterenheden. Kun følgende må tilsluttes slaveenheden: advarselsblink, S.C.A.-udgangsindikator, enheder til STOP-indgang og P.P. (også kaldet STEP-BY-STEP, eller Trin-for-trin), OPEN-indgange og CLOSE ignoreres.
- Hvis du vil bruge et backupbatteri (NICE PS124), skal hvert drev have sit eget.
- Alle programmerede funktioner på slaveenheden ignoreres, bortset fra de funktioner, der er programmeret under:
| Programmering på niveau I. | Programmering på niveau II. |
|---|---|
| L4 - Standbytilstand | L3 - Motorhastighed |
| L5 - Spidsbelastning | L4 - Udgangsindikator |
| L8 - Slaveenhed | L5 - Motorkraft |
| L8 - Fejlarkiv |
Fremgangsmåde ved installation af to Robus-drev i slavefunktion
1. Monter portene og drevene, og indstil åbningsretningerne i henhold til:
2. Tilslut drevene som vist på diagrammet (polariteten skal overholdes BlueBUS-tilslutning mellem drevene):
3. Tilslut strømforsyningen til begge drev
4. Indstil parameteren på slaveenheden under programmering på niveau II: L8 - Slaveenhed
5. Udfør fasen med registrering af tilsluttede enheder på slaveenheden
6. Udfør fase til evaluering af tilsluttede enheder på den overordnede enhed
7. Udfør fase til evaluering af portbladets længde på den overordnede enhed
Tilslutning af ekstra eksterne enheder til drevet
 |
Hvis du har brug for at tilslutte ekstra enheder til drevet, som kræver ekstern strømforsyning (f.eks. signallys, nøgleafbryder, magnetkort osv.), skal du tilslutte enheden som vist på illustrationen. Den leverede spænding er 24 V DC, -30 % til +50 %, med en maksimal strøm på 100 mA. |
Særlige drevfunktioner
Porten holdes konstant åben
Hvis signalet til STEP-BY-STEP-indgangen (også betegnet P.P. eller trinvis betjening) varer længere end 2 sekunder, holder styreenheden porten åben, så længe signalet varer. Denne funktion er særligt velegnet til brug sammen med en timer.
Tvungen bevægelse
Hvis en sikkerhedsanordning svigter, eller hvis der f.eks. i lysstrålen fra fotocellerne kommer en forhindring, der ikke kan fjernes, og porten af sikkerhedshensyn ikke vil bevæge sig, kan tilstanden "Dødmandsbetjening" aktiveres enten permanent i Programmering på niveau II. under indstillingen L2 – Trinvis betjeningstype til værdien L7 – Dødmandsbetjeningeller midlertidigt:
- Send en kommando til porten (med fjernbetjeningen, med nøgleafbryderen osv.)
- Hvis der er et problem, bevæger porten sig ikke, og advarselsblinket vil sandsynligvis signalere en fejl.
- Send derfor kommandoen igen inden for 3 sekunder efter den foregående kommando, og hold den inde.
- Porten bevæger sig, så længe du holder kommandoen inde; når du slipper, standser den.
Vedligeholdelsespåmindelse
I Programmering på niveau II indstilles punktet L7 – Vedligeholdelsespåmindelse antallet af cyklusser, hvorefter drevet skal signalere, at vedligeholdelse (eftersyn) er nødvendig. Drevet signalerer dette med advarselsblinket (eller på S.C.A.-udgangen, hvis dette er indstillet under Programmering på niveau II i punktet L4 – Udgangsindikator niveau L7 – Vedligeholdelse) på følgende måde:
| Antal cyklusser | Signalering med advarselsblink | Signalering via S.C.A.-udgangsindikatoren |
|---|---|---|
| under 80 % af grænsen | Normal drift, blink med intervaller på et halvt sekund. | "Lyser" i 2 sekunder efter åbningen begynder. |
| 80–100 % af grænsen | Lyser i 2 sekunder, efter at bevægelsen er begyndt, og fortsætter derefter normalt. | Blinker under bevægelsen. |
| over 100 % af grænsen | Lyser i 2 sekunder, efter at bevægelsen er begyndt, fortsætter derefter normalt og lyser i 2 sekunder, efter at bevægelsen er afsluttet. | Blinker konstant. |
Du finder oplysninger om nulstilling af vedligeholdelsespåmindelsen og kontrol af det aktuelle antal bevægelser i forhold til grænsen i manualens kapitel 7.4.3.
Fejlfinding af drevet
Hvis noget er uklart, eller du har andre problemer, er du velkommen til at kontakte vores tekniske support for NICE-drev.
Afhængigt af problemets art
Under monteringen (eller hvis drevet svigter) kan du støde på nogle af følgende problemer:
|
Problem |
Mulig løsning |
|---|---|
|
Porten reagerer ikke på kommandoen fra fjernbetjeningen, og lysdioden på fjernbetjeningen lyser ikke. |
Kontrollér, om batterierne i drevets fjernbetjening er i orden. Hvis ikke, skal du udskifte dem. Se vejledningen i manualen til den pågældende fjernbetjening. |
|
Porten reagerer ikke på kommandoen fra fjernbetjeningen, men lysdioden på fjernbetjeningen lyser. |
Kontrollér, om fjernbetjeningen er gemt korrekt i modtagerens hukommelse eller prøv at gemme fjernbetjeningen igen. |
|
Porten bevæger sig ikke, og BlueBUS-LED'en blinker ikke.
|
Kontrollér, om drevet får 230 V strøm. Hvis ja, skal du måle begge sikringer og om nødvendigt udskifte dem med nye med samme specifikationer. |
|
Porten bevæger sig ikke, og advarselsblinket blinker ikke. |
Kontrollér, om drevet overhovedet registrerer kommandoen. Når der sendes en kommando fra fjernbetjeningen skal BlueBUS-LED'en blinke hurtigt to gange. Hvis kommandoen sendes fra en anden enhed via STEP-BY-STEP-indgangen (P.P.), skal den tilhørende STEP-BY-STEP-LED lyse.. |
|
Porten bevæger sig ikke, og advarselsblinket blinker flere gange. |
Tæl antallet af blink, og se afsnittet Diagnostik ved hjælp af advarselsblink. |
|
Porten bevæger sig, men standser straks og begynder at bevæge sig i den modsatte retning. |
Programmeret motoreffekt er sandsynligvis for lav til din port. Kontrollér, at der ikke er noget, der blokerer portens bevægelse, og øg eventuelt drivkraften, eller aktivér funktionen Spidsmoment. |
|
Porten starter, men blinklyset virker ikke. |
Kontrollér, om der er spænding på FLASH-udgangen under portens manøvre (spændingsniveauet er ikke vigtigt, ca. 10-30Vdc). Hvis der er spænding på udgangen, ligger problemet i blinklyset, prøv at udskifte det med et tilsvarende for at se, om det virker. Hvis der ikke er spænding på udgangen, FLASH-udgangen kan være overbelastet. Kontrollér, om ledningerne er kortsluttet. |
|
Porten starter, men S.C.A.-udgangen virker ikke. |
Find ud af, hvilken type funktion der er programmeret til S.C.A.-udgangen, og kontrollér, hvis udgangen skal blinke, om der er spænding på den (ca. 24Vdc). Hvis der er spænding på udgangen, er problemet pæren. Prøv at udskifte den med en tilsvarende for at se, om den virker. Hvis der ikke er spænding på udgangen, S.C.A.-udgangen kan være overbelastet. Kontrollér, om ledningerne er kortsluttet. |
Fejlfinding ved hjælp af blinklyset
Under portens manøvre blinklyset blinker regelmæssigt hvert sekund. Hvis der opstår et problem, melder blinklyset fejlen med to på hinanden følgende serier af hurtigere blink.
|
Antal blink |
Fejl |
Løsning |
|---|---|---|
|
1 blink 1 sekunds pause 1 blink |
BlueBUS-fejl
|
Enheder, der er tilsluttet BlueBUS-indgangen, svarer ikke til dem, der blev registreret under enhedsscanningen.. Udfør scanningen igen. Hvis det ikke hjælper, skal du prøve endnu en gang. Ellers må du finde den defekte enhed ved udelukkelsesmetoden og udskifte den (købe en ny, reklamere over den eller reparere den). |
|
2 blink 1 sekunds pause 2 blink |
Fotocelle aktiveret |
Fotocellerne udløses fotocellerne, hvilket er normalt, hvis deres stråle afbrydes, mens porten lukker. Hvis strålen ikke blev afbrudt, kan fotocellerne være snavsede, blændede eller defekte. |
|
3 blink 1 sekunds pause 3 blink |
Motorens kraftbegrænser aktiveres
|
Under portens bevægelse registreres øget friktion – porten er muligvis ikke justeret korrekt. Prøv at bevæge den manuelt og justere den. Ellers hjælper det som regel at øge motorkraften, eventuelt aktivere funktionen Spidsmoment. Et andet problem kan være, hvis du har nederste stop for højt. |
|
4 blink 1 sekunds pause 4 blink |
STOP-indgangen aktiveres
|
Der er sendt en kommando til STOP-indgangen,så hvis aktiveringen ikke var tilsigtet, skal du kontrollere de tilsluttede enheder. |
|
5 blink 1 sekunds pause 5 blink |
Intern fejl i styreenheden |
Vent 30 sekunder, og prøv igen. Hvis fejlen fortsætter, kan du prøve at nulstille. Ellers skal styreenheden sandsynligvis repareres eller udskiftes. |
|
6 blink 1 sekunds pause 6 blink |
Tidsgrænsen for manøvrer er nået. |
Vent nogle minutter, indtil cyklusbegrænseren falder til under grænseværdien. |
|
7 blink 1 sekunds pause 7 blink |
Intern fejl i de elektroniske kredsløb. |
Afbryd hele drevet i nogle sekunder, og prøv igen. Hvis fejlen fortsætter, kan du prøve at nulstille. Ellers er det sandsynligvis nødvendigt at reparere eller udskifte styreenheden. |
|
8 blink 1 sekunds pause 8 blink |
Permanent kommando aktiv.
|
Der sendes konstant en kommando til drevet – kontrollér de enheder, der er tilsluttet OPEN-indgangen. Hvis du har tilsluttet en timer, er det sandsynligvis den, der forårsager problemet.
|
Fejlfinding ved hjælp af LED-indikatorernes blink
På styreenheden RBA3R10 til drevet NICE Robus RB1000 er der to sæt LED-indikatorer, som ved at blinke eller lyse angiver styreenhedens normale drift eller diagnosticerer fejl som beskrevet i de følgende tabeller.
Vandrette LED-indikatorer: BLUEBUS, STOP, PP, OPEN, CLOSE
|
Indikering |
Tilstand |
Løsning |
|---|---|---|
|
BlueBUS-LED |
||
|
Slukket |
Fejl
|
Kontrollér tilslutningen til elnettet. Hvis den er i orden, skal du kontrollere sikringerne F1 og F2 og eventuelt udskifte dem med nye sikringer med samme specifikationer. |
|
Lyser |
Alvorlig fejl
|
Prøv at afbryde styreenheden, eventuelt alle indgange. Hvis det ikke hjælper, skal du nulstille styreenheden. Hvis det stadig ikke hjælper, er det sandsynligvis nødvendigt at udskifte den. |
|
Blinker med sekunds mellemrum |
Alt er i orden |
Styreenheden fungerer normalt. |
|
2 hurtige blink |
Indgangenes status er ændret |
Normal drift – indgangens status er ændret STEP-BY-STEP, STOP, OPEN, CLOSE, blev aktiveret fotoceller, eller drevet fik en kommando fra fjernbetjeningen. |
|
Blinkserier adskilt af en pause på ét sekund |
Flere muligheder |
Antallet af blink i serien svarer til fejldiagnostik via signallampen. |
|
STOP-LED |
||
|
Slukket |
STOP-indgangen er blevet aktiveret |
Kontrollér de enheder, der er tilsluttet STOP-indgangen. |
|
Lyser |
Alt er i orden |
STOP-indgangen er ikke aktiv. |
|
STEP-BY-STEP-LED (også betegnet P.P., trinvis betjening) |
||
|
Slukket |
Alt er i orden |
STEP-BY-STEP-indgangen er ikke aktiv. |
|
Lyser |
STEP-BY-STEP-indgangen er blevet aktiveret |
Styreenheden fungerer normalt, hvis den aktive enhed var tilsluttet STEP-BY-STEP-indgangen. |
|
OPEN-LED (Åbn) |
||
|
Slukket |
Alt er i orden |
OPEN-indgangen er ikke aktiv.
|
|
Lyser |
OPEN-indgangen er blevet aktiveret |
Styreenheden fungerer normalt, hvis den aktive enhed var tilsluttet OPEN-indgangen. |
|
CLOSE-LED (Luk) |
||
|
Slukket |
Alt er i orden |
CLOSE-indgangen er ikke aktiv.
|
|
Lyser |
CLOSE-indgangen er blevet aktiveret |
Styreenheden fungerer normalt, hvis den aktive enhed var tilsluttet CLOSE-indgangen. |
Lodrette LED'er L1–L8
|
Indikation |
Løsning |
|---|---|
|
LED 1 |
|
|
Slukket |
Under normal drift angiver det, at funktionen Automatisk lukning ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Automatisk lukning er aktiveret. |
|
Blinker |
|
|
LED 2 |
|
|
Slukket |
Under normal drift angiver det, at funktionen Luk efter afbrydelse af fotocellerne ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Luk efter afbrydelse af fotocellerne er aktiveret. |
|
Blinker |
|
|
LED 3 |
|
|
Slukket |
Under normal drift angiver det, at funktionen Luk altid ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Luk altid er aktiveret. |
|
Blinker |
|
|
LED 4 |
|
|
Slukket |
Under normal drift angiver det, at standbyfunktionen ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at standbyfunktionen er aktiveret. |
|
Blinker |
|
|
LED 5 |
|
|
Slukket |
Under normal drift angiver det, at funktionen Spids ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Spids er aktiveret. |
|
Blinker |
Funktionen programmeres. |
|
LED 6 |
|
|
Slukket |
Under normal drift angiver det, at funktionen Forblink ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Forblink er aktiveret. |
|
Blinker |
Funktionen programmeres. |
|
LED 7 |
|
|
Lyser ikke |
Under normal drift angiver det, at funktionen Lukning betyder delvis åbning ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Lukning betyder delvis åbning er aktiveret. |
|
Blinker |
Funktionen programmeres. |
|
LED 8 |
|
|
Lyser ikke |
Under normal drift angiver det, at funktionen Slaveenhed ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Slaveenhed er aktiveret. |
|
Blinker |
Funktionen programmeres. |
Montering af backupbatteri på NICE Robus 1000-drev
NICE PS124-backupbatteri følger ikke som standard med drevet, men kan bestilles separat. Det bruges i tilfælde af strømsvigt, hvorved portdrevet får strøm fra batteriet. Batteriet oplades løbende fra elnettet.
| 1. Lirk batteristikkets plastdæksel af | 2. Tilslut batteriet til stikket, og placér det ved siden af styreenheden |
|---|---|
 |
 |
Manuel frigørelse af NICE Robus RB1000-drev
 |
I tilfælde af strømsvigt kan du ikke betjene porten med fjernbetjeningen. Derfor kan drevet frigøres med frigørelsesnøglen og porten bevæges manuelt: |
| 1. Skub dækslet til frigørelseslåsen til side | 2. Sæt frigørelsesnøglen i, og drej den med uret |
|---|---|
 |
 |
| 3. Træk frigørelseshåndtaget ud | 4. Porten kan nu bevæges manuelt |
 |
|
Tekniske egenskaber for NICE Robus RB1000-drevet
| Model | NICE Robus RB1000 |
|---|---|
| Typebeskrivelse | Elektromekanisk gearmotor til automatisk drift af skydeporte i private områder. Leveres inklusive NICE RBA3R10-styreenhed, men uden radiomodtager. |
| Tandhjul | Antal tænder: 15 Tandmodul: 4 Deling: 12,6mm Delingsdiameter: 60mm |
| Drejningsmoment [Kraft] |
27Nm [1000N] – nødvendig for at sætte portbladet i gang |
| Nominelt moment [Nominel kraft] |
15Nm [500N] – nødvendig for at holde portbladet i bevægelse |
| Hastighed | 0,28 m/s |
| Nominel hastighed | 0,14 m/s |
| Grænse for på hinanden følgende cyklusser | 150 cyklusser/dag (styreenheden begrænser antallet på grundlag af begrænsningerne, se Valg af drev) |
| Driftsgrænse | 5 minutter (styreenheden begrænser tiden på grundlag af begrænsningerne, se Valg af drev) |
| Levetid | fra 250.000 til 20.000 cyklusser, afhængigt af portbladets vægt og længde samt drevets indstillinger |
| Strømforsyning | 230V (+10% -15%) 50/60Hz |
|
Effektforbrug |
450W [2,3A] |
| Isolationsklasse | 1 – skal jordforbindes |
| Backupstrømforsyning | kan tilkøbes og monteres NICE PS124-backupbatteri |
| Udgang til signallampe | til to signallamper 12 V med 21 W-pære (f.eks. NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Udgang til indikator (S.C.A.) | til én 21 V-pære, maks. 4 W (udgangsspænding +50 % -30 %), kan styre et lille relæ |
| BlueBUS-udgang | én udgang til op til 15 BlueBUS-enheder |
| STOP-indgang | til normalt åbne, normalt lukkede og enheder med konstant modstand på 8,2 KΩ |
| STEP-BY-STEP-indgang (P.P., trinvis styring) | normalt åben (aktivering udløser kommandoen "Trinvis styring") |
| OPEN-indgang | normalt åben (aktivering udløser kommandoen "Åbn") |
| CLOSE-indgang | normalt åben (aktivering udløser kommandoen "Luk") |
| Radiomodtager | uden modtager, "SM"-stik til modtagere NICE SMXI, NICE OXI osv. |
| Antenneindgang | 52 Ω til koaksialkabel RG-58 (eller tilsvarende) |
| Programmeringsfunktioner | 8 funktioner til/fra (Programmering af niveau I) 8 funktioner, der kan indstilles (Programmering af niveau II) |
| Selvtestfunktioner |
registrering af lågefløjens længde (beregning af start- og stopafstande, beregning af punkt for delvis åbning) |
| Driftstemperatur | -20 °C til +50 °C |
| Anvendelse i saltholdige, sure og potentielt eksplosive miljøer | nej |
| Beskyttelsesklasse | IP44 |
| Mål | 210×330×303 (b×d×h) |
| Vægt | 13 kg |
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
