NICE EPMOB - Era Photocell Medium - fotoceller med BlueBUS-tilslutning, (1 par), justerbare


Produktets tilgængelighed: på forespørgsel

Produktet er muligvis ikke tilgængeligt, kontakt os for mere information.


NICE EPMOB - Era Photocell Medium - fotoceller med BlueBUS-tilslutning, (1 par), justerbare NICE EPMOB - Era Photocell Medium - fotoceller med BlueBUS-tilslutning, (1 par), justerbare

Beskrivelse af produktet NICE EPMOB - Era Photocell Medium - fotoceller med BlueBUS-tilslutning, (1 par), justerbare

Fuld kompatibel efterfølger NICE MOFB-fotoceller.

Udendørs sikkerhedsfotoceller NICE EPMOB (tekniske specifikationer) monteres over for hinanden i portens gennemkørselsbredde eller på et vilkårligt sted, hvor der er risiko for, at porten rammer en forhindring. De danner en infrarød stråle langs den optiske akse, og når den afbrydes, sender de et signal til porten om at stoppe dens drift. Hvis strålen afbrydes, sender de et signal til porten om at stoppe. De kan kun bruges sammen med enheder, der understøtter teknologien NICE BlueBUS.

Montering af NICE EPMOB-fotoceller

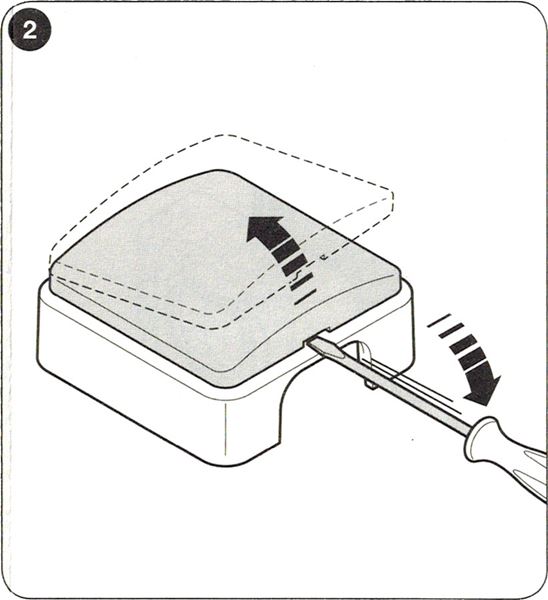

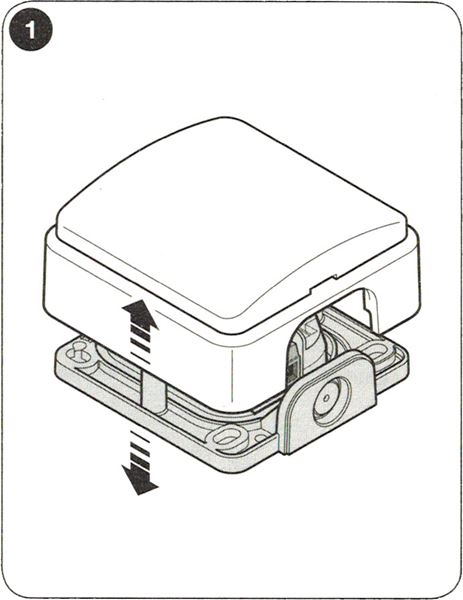

1. Åbn fotocellen 1a. Fjern det gennemsigtige dæksel
1. Åbn fotocellen 1a. Fjern det gennemsigtige dæksel

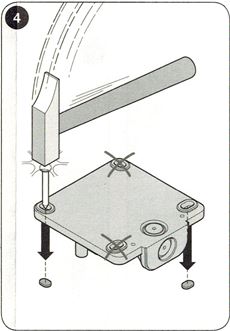

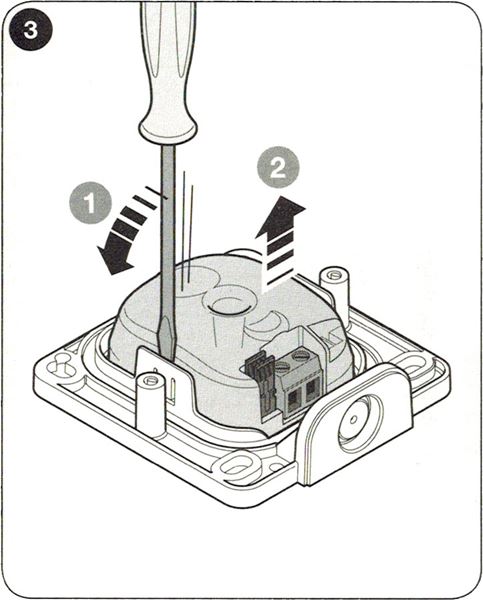

2. Træk elektronikken ud som vist med pilene på billedet 3. Slå de nødvendige monteringshuller ud
2. Træk elektronikken ud som vist med pilene på billedet 3. Slå de nødvendige monteringshuller ud

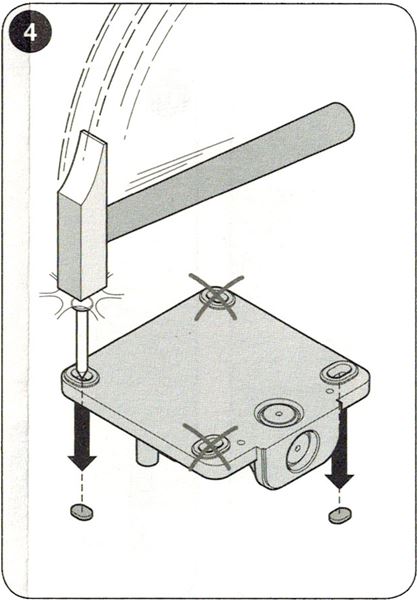

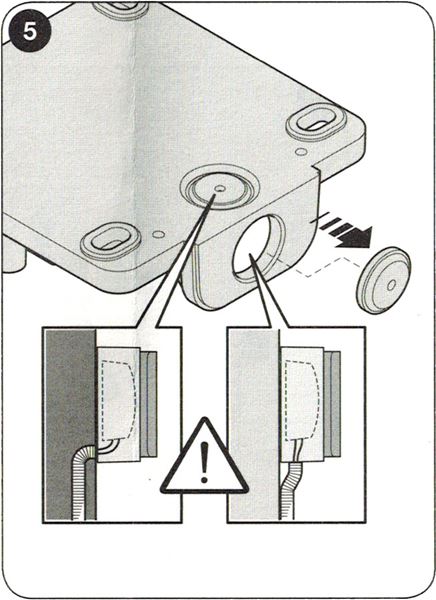

4. Slå den nødvendige kabelgennemføring ud 5. Se eksemplerne, så du kan se, hvordan fotocellerne skal placeres på installationsstedet.
4. Slå den nødvendige kabelgennemføring ud
  • Kontrollér i manualen til den pågældende styreenhed, om den understøtter den ønskede konfiguration.
  • Hvert par fotoceller i installationen skal have en forskellig jumperindstilling.
  • Gem ubrugte jumpere til senere brug.
6. Afhængigt af placeringen af fotocellerne på installationsstedet indstilles adressejumperne i henhold til tabellen. 7. Placér fotocellerne vinkelret over for hinanden
6. Indstil adressejumperne i henhold til tabellen ud fra fotocellernes placering på installationsstedet. 7. Placér fotocellerne over for hinanden i en ret vinkel

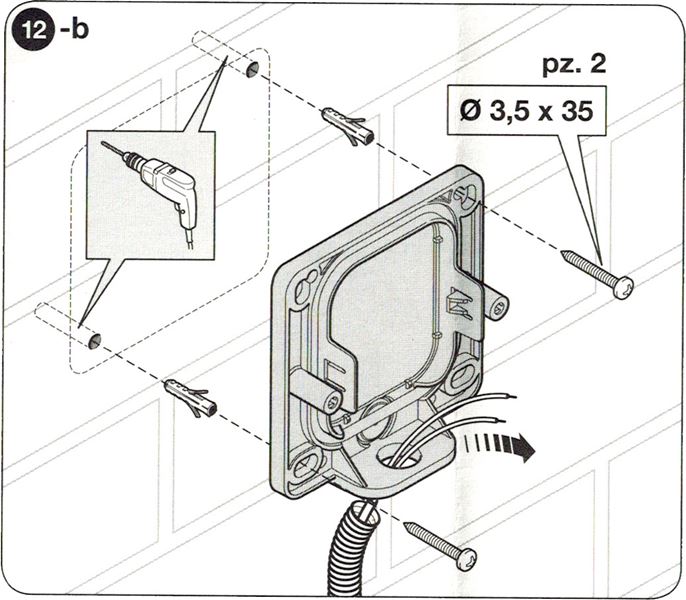

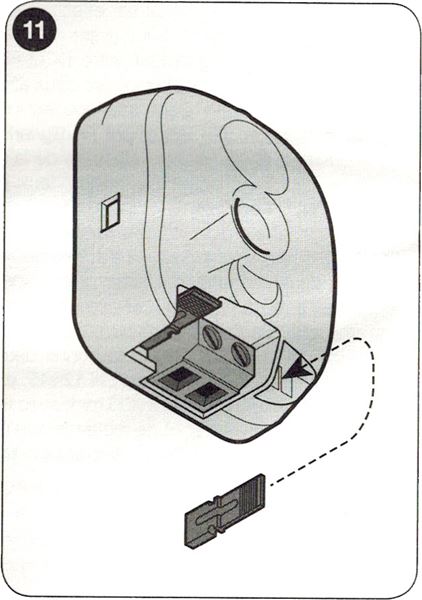

8. Fastgør fotocellernes hus på muren eller stolpen 9. Tilslut fotocellernes kabler (afbryd naturligvis strømforsyningen først)
8. Fastgør fotocellernes hus på muren eller stolpen 9. Tilslut fotocellernes kabler (afbryd naturligvis strømforsyningen først)
10. Monter den tilsluttede elektronik i fotocellernes hus, og tilslut strømforsyningen. Gennemfør fasen for registrering af tilsluttede enheder på drevets styreenhed. 11. Test fotocellerne. Hvis du støder på problemer, skal du følge fejlfindingsvejledningen
10. Monter den tilsluttede elektronik i fotocellernes hus, og tilslut strømforsyningen. Gennemfør fasen for registrering af tilsluttede enheder på drevets styreenhed. 11. Test fotocellerne. Hvis du støder på problemer, skal du følge fejlfindingsvejledningen

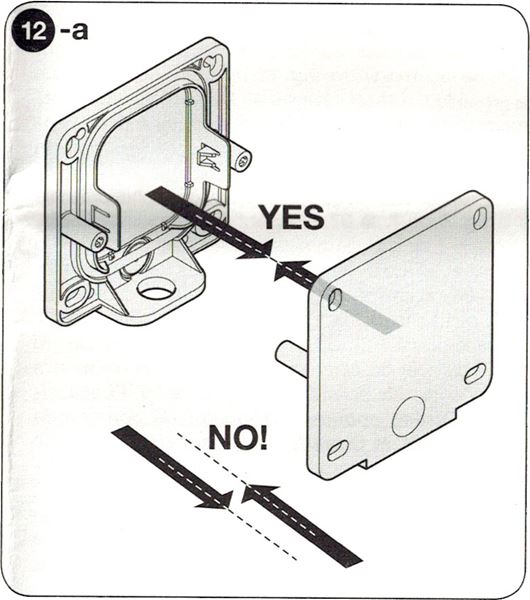

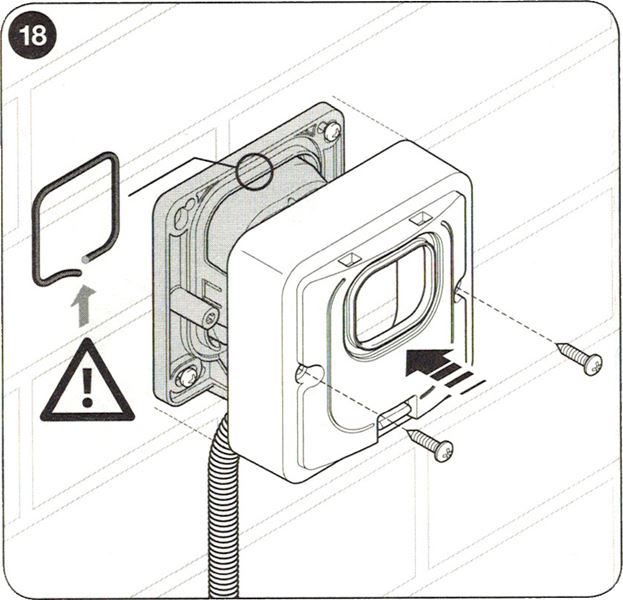

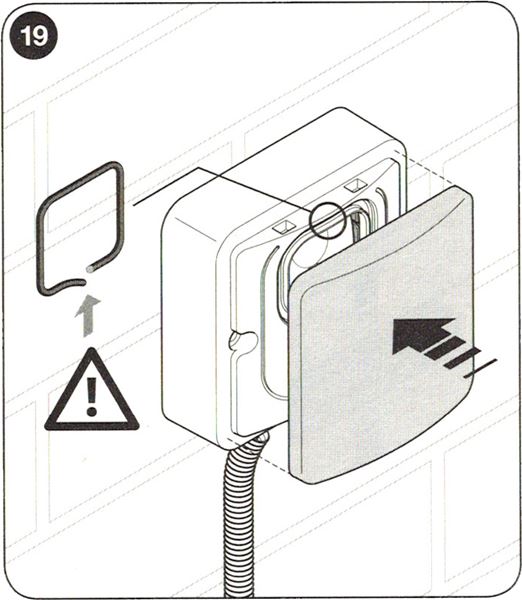

12. Sæt dækslet på fotocellen, og fastgør det med skruerne. Husk gummipakningen 13. Sæt det gennemsigtige dæksel på. Husk gummipakningen.
12. Sæt dækslet på fotocellen, og fastgør det med skruerne. Husk gummipakningen 13. Sæt det gennemsigtige dæksel på. Husk gummipakningen.



Tilslutning af flere par fotoceller NICE EPMOB til datanetværket NICE BlueBUS

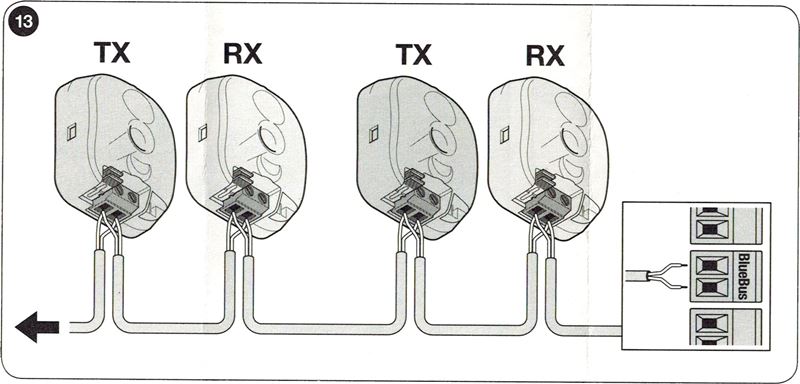

Placér fotocellerne omkring porten eller lågen i henhold til eksemplerne for den fulde tilslutning, og indstil jumperne i henhold til jumpertabellen for fotocellerne NICE EPMOB til portdrevet. For at undgå interferens mellem de enkelte par, der er placeret tæt på hinanden, skal sendernes retning i henhold til disse eksempler, overholdes TX og modtagernes RX. Tilslut fotocellerne parallelt som vist på billedet (polariteten behøver ikke at blive overholdt):

Paralleltilslutning af NICE EPMOB-fotoceller til portdrevet

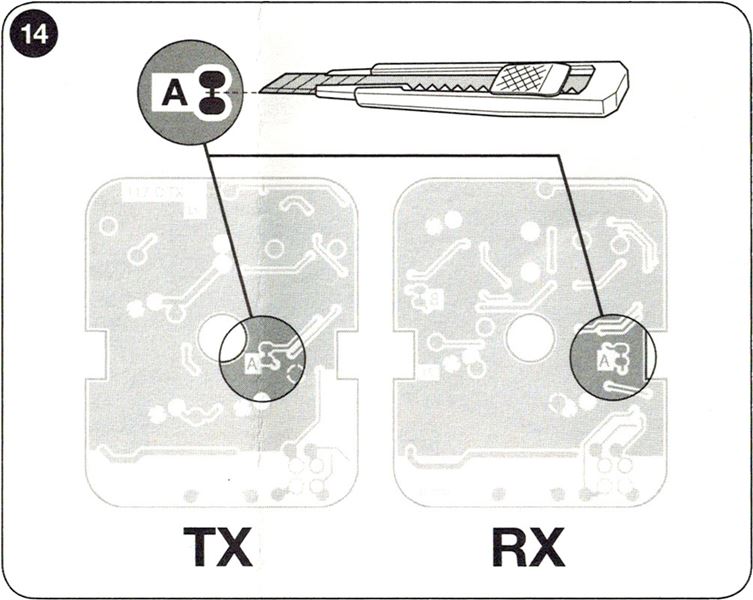

Hvis du ønsker, at fotocellerne skal fungere som portåbnere (se FA1 og FA2 i eksemplerne), dvs. at porten åbnes, når du kører ind mellem deres optiske akser, skal forbindelsen A på senderen TX og modtageren RXafbrydes, se billedet:

Tilslutning A for NICE EPMOB-fotoceller

Eksempler på fuld tilslutning af flere par NICE-fotoceller EPMOB drev

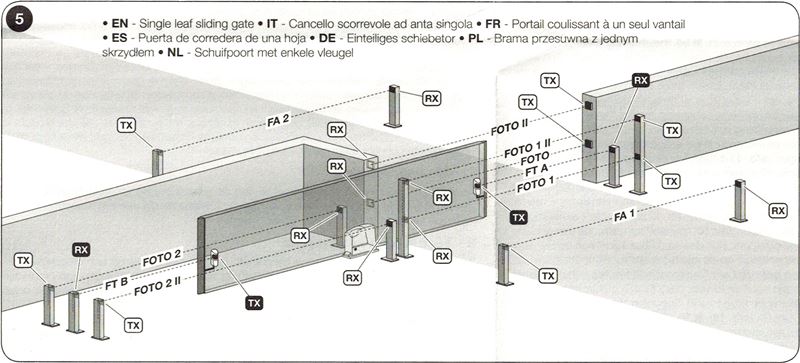

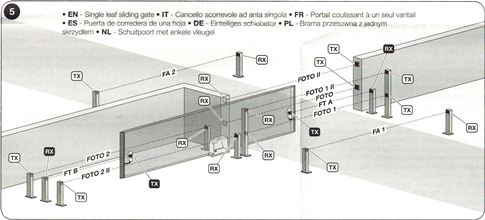

1. Enkeltfløjet skydeport

Tilslutning af fotocelle til enkeltfløjet skydeport

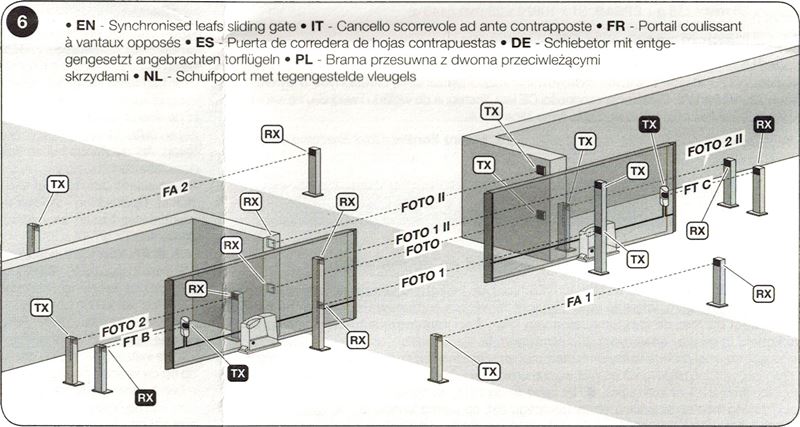

2. To synkroniserede skydeporte, der vender mod hinanden

Tilslutning af fotocelle til to synkroniserede skydeporte, der vender mod hinanden

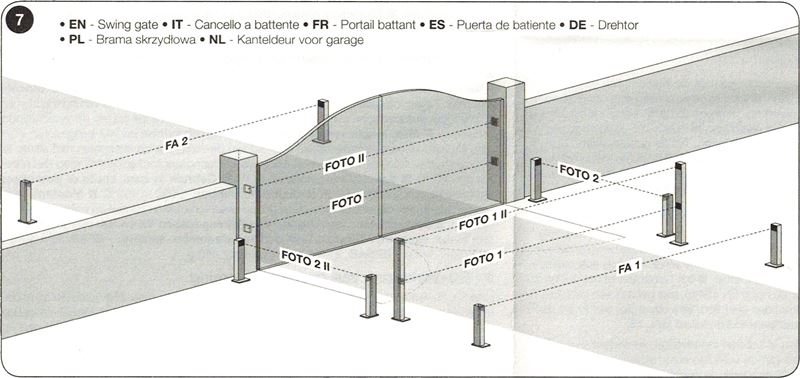

3. Hængslet port

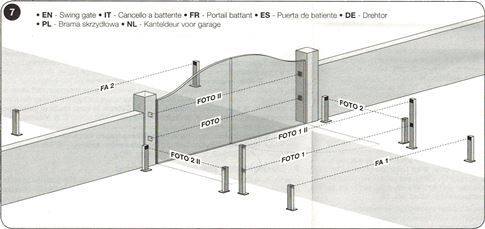

Tilslutning af fotocelle til hængslet port

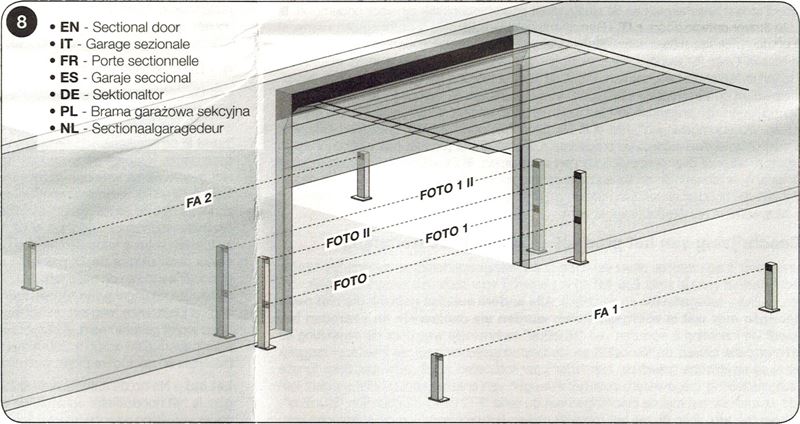

4. Sektionsopdelt garageport

Tilslutning af fotocelle til sektionsopdelt garageport

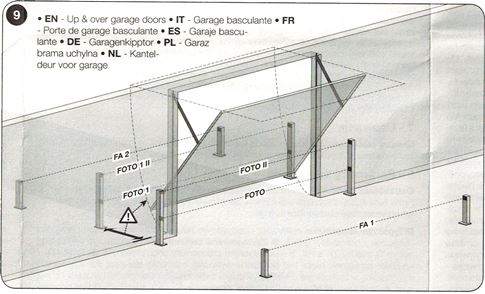

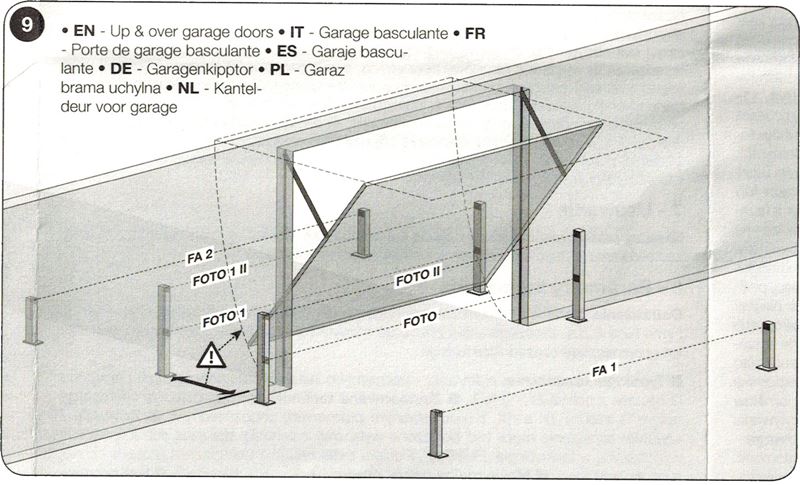

5. Vipbar garageport

Tilslutning af fotocelle til vipbar garageport

Tabel over jumperindstillinger for NICE-fotoceller EPMOB portdrevet

6. Indstil adresseringsjumperne i henhold til tabellen ud fra fotocellernes placering på installationsstedet.

Tilslutning af flere par fotoceller til systemet BlueBUS foretages ved at indstille forskellige kombinationer af jumpere, og hvert tilsluttet par skal have sin egen unikke kombination. Sørg for, at der ikke er to par med samme kombination på det samme BlueBUS-datanetværk. På det enkelte fotocellepar skal jumperen indstilles til samme værdi på både senderen TX og modtageren RX. Hvis jumpertypen kun bruger én eller ingen jumpere, skal de resterende jumpere gemmes til senere brug.

Betegnelse for fotocellepar Jumperindstilling ved hjælp af jumperkombination
FOTO Jumperindstilling for EPMB-fotoceller med betegnelsen FOTO
FOTO II Jumperindstilling for EPMB-fotoceller med betegnelsen FOTO II
FOTO 1 Jumperindstilling for EPMB-fotoceller med betegnelsen FOTO 1
FOTO 1 II Jumperindstilling for EPMB-fotoceller med betegnelsen FOTO 1 II
FOTO 2 Jumperindstilling for EPMB-fotoceller med betegnelsen FOTO 2
FOTO 2 II Jumperindstilling for EPMB-fotoceller med betegnelsen FOTO 2 II
FOTO 3 Jumperindstilling for EPMB-fotoceller med betegnelsen FOTO 3

FA1
(Afbryd forbindelsen A
på senderen TX
og modtageren RX)

Jumperindstilling for EPMB-fotoceller med betegnelsen FA1

FA2
(Afbryd forbindelsen A
på senderen TX
og modtageren RX)

Jumperindstilling for EPMB-fotoceller med betegnelsen FA2



Hvis det af en eller anden grund er nødvendigt at udskifte en fotocelle, skal du blot indstille den samme jumper som på den oprindelige fotocelle. Det er ikke nødvendigt at gennemføre en ny indlæringsfase for enhederne.

Kontrol af funktion og fejlfinding ved tilslutning af NICE-fotoceller EPMOB

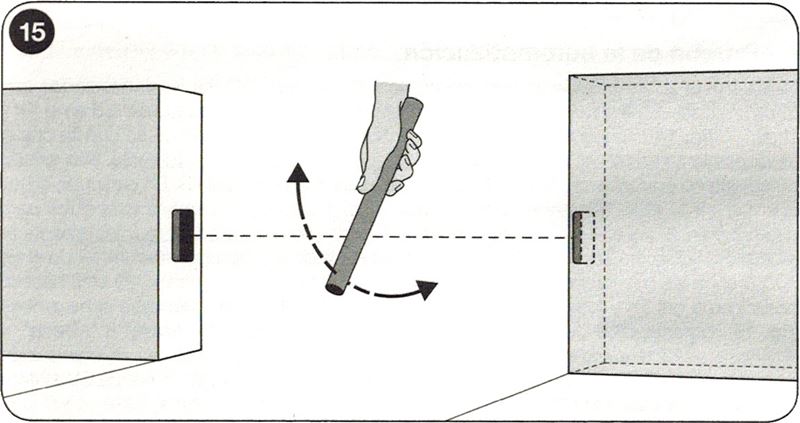

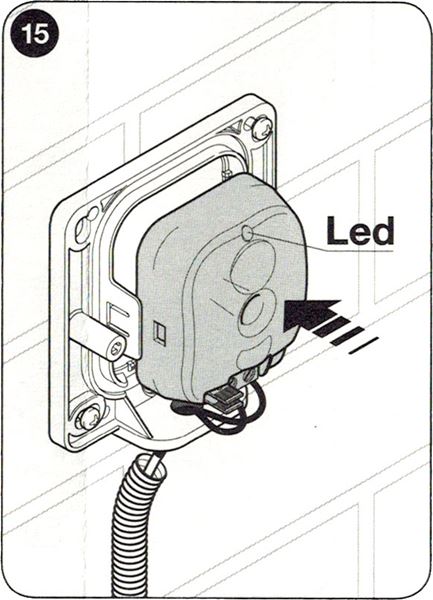

10. Monter den tilsluttede elektronik i fotocellernes hus, og tilslut strømmen. Start indlæringen af de tilsluttede enheder på drevets styreenhed.


Når drevet har indlæst enhederne, skal du kontrollere, at LED'en på både senderen TX og modtageren RX blinker. LED'ens blinkemønster kan vise følgende situationer:



LED "L" Situation Hvad skal du gøre?
Lyser ikke Fotocellen får ikke strøm, eller den er defekt. Kontrollér, at spændingen ved fotocellernes indgange er ca. 8-12V. Hvis spændingen er i orden, er fotocellerne sandsynligvis defekte.
3 hurtige blink og en pause på ét sekund Enheden er ikke blevet indlæst af drevets styreenhed. Gentag indlæringen på styreenheden. Sørg for, at hvert fotocellepar via jumperne har fået tildelt en unik adresse.
Meget langsomt blink Senderen TX sender regelmæssigt
Modtageren RX modtager et fremragende signal
Normal funktion
Langsomt blink Modtageren RX modtager et godt signal Normal funktion
Hurtigt blink Modtageren RX modtager et svagt signal Normal funktion. Det anbefales dog at kontrollere, at senderen TX og modtageren RX er rettet ind efter hinanden, og at dækslerne er rene.
Meget hurtigt blink Modtageren RX modtager et meget svagt signal Funktionen er stadig normal, men på grænsen. Det anbefales at kontrollere, at senderen TX og modtageren RX er rettet ind efter hinanden, og at dækslerne er rene.
Lyser konstant Modtageren RX modtager intet signal Kontrollér, at LED'en på TX blinker langsomt. Kontrollér, at der ikke er en forhindring på den optiske akse mellem senderen TX og modtageren RX. Kontrollér indretningen af TX og RX.



Tekniske specifikationer for NICE-fotoceller EPMOB

Produkttype Detektor til automatiske hængslede porte, skydeporte og garageporte af type D i henhold til standarden EN 12453, bestående af en sender TX og modtager RX.
Teknologi Direkte optisk TX-RX-interpolation med moduleret infrarød stråle.
Strømforsyning/udgang Enheden må kun tilsluttes et datanetværk, der understøtter NICE-grænsefladen BlueBUS, hvorfra den modtager elektrisk spænding og sender et udgangssignal.
Absorption 1 BlueBUS enhed
Detektionsevne Uigennemsigtige objekter over 50 mm, der passerer gennem den optiske akse mellem senderen TX og modtageren RX med en hastighed på under 1,6 m/s.
Senderens TX udsendelsesvinkel 20° +-25%
Modtagerens RX-modtagelsesvinkel 8° +-25%
Normal rækkevidde (anvendelig) 15 m (kan være halveret under ugunstige vejrforhold, f.eks. tåge, regn, støv osv.)
Maksimal rækkevidde 30 m
Adressering 7 par med beskyttelsesfunktion og 2 par med funktionen "Åbn"
Anvendelse i sure eller salte miljøer eller i miljøer med øget eksplosionsfare Nej
Montering Lodret montering på væg/stolpe med mulighed for at indstille fotocellens retning i alle retninger med en vinkel på maks. 30°. Den maksimale kabellængde for en gren af BlueBUS-systemet er 50 m.
Beskyttelsesklasse IP44
Driftstemperatur -20°C til 55°C
Mål (b×h×d) 50x80x28,5mm (én fotocelle)
Vægt 143g (fotocellerne tilsammen)

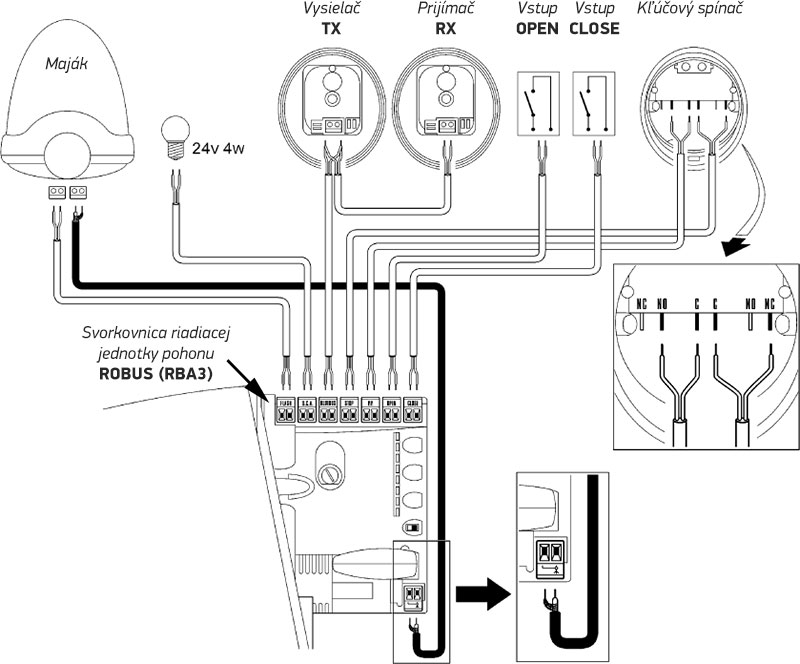

Tilslutning af fotoceller NICE EPMOB med drev NICE Robus 400, 600, 1000

Tilslutning af NICE EPMOB-fotoceller med NICE Robus 400-, NICE Robus 600- og NICE Robus-drev

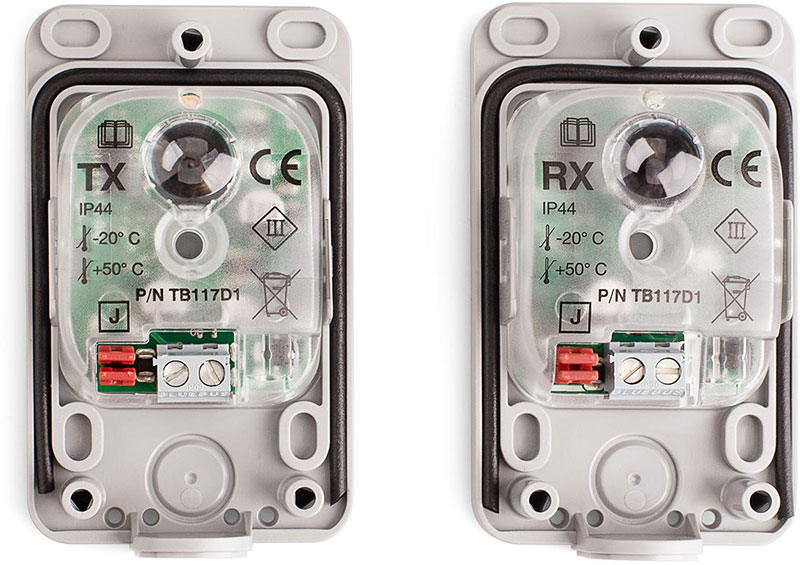

Fotocellernes indre NICE EPMOB til portdrev

Fotoceller til NICE EPMOB-portdrev
