NICE Robus RB400 – separat drev til skydeporte (A)
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
På lager
3.690,44 kr. inkl. moms
| Vægt |
|---|
| 9,00 kg |
Beskrivelse af produktet NICE Robus RB400 – separat drev til skydeporte (A)
NICE RB400-motoren er blevet erstattet af en nyere model NICE RBS400. Se fordelene ved de nyere modeller NICE RBS400 og RBS600.
NICE Robus RB400-motor er beregnet til skydeporte med en vægt på op til 400 kg og en gennemkørselsbredde på op til 7 m. Den har en elektromekanisk stopkontakt. Motoren er ikkereversibel. Detaljerede tekniske specifikationer ». Download manualen ».
(Er denne motor den rette for mig?)
Sammenlign med andre motorer:
| « Svagere motor | Alternativ motor | Kraftigere motor » |
|---|---|---|
|
Nej. |
|
|
Dette produkt – NICE Robus RB400, en separat motor til skydeport (vores kode NICE-RB400-A) – indeholder:
- elektromekanisk NICE Robus RB400-motor med en kapacitet på 400 kg og en maksimal portbladslængde på 7m samt indbygget (men aftagelig) styreenhed RBA3R10 uden radiosignalmodtager (OXI).

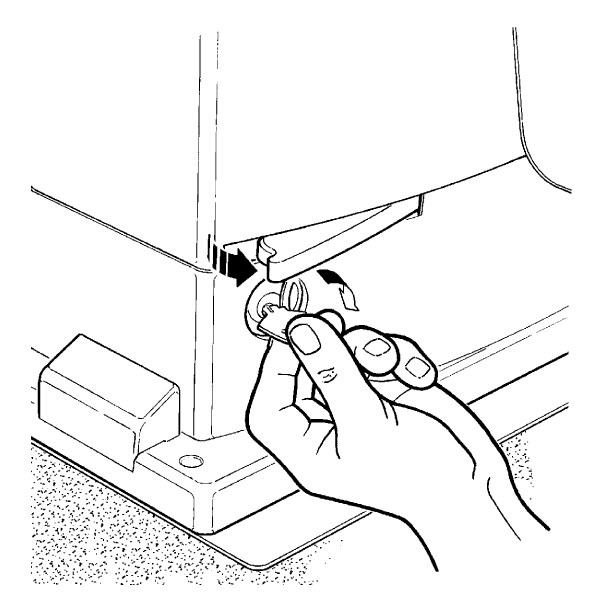

- 2 × frigørelsesnøgle til manuel betjening af motoren (nødvendig i tilfælde af strømsvigt)
- komponenter til montering af motoren, forankringselementer og beslag, anslag til motorens endestopkontakt
- monteringsvejledning
Prisfordelagtige sæt med motoren NICE Robus RB400:
| Motorsæt med tilbehør » | Motorsæt med tilbehør og tandstang » |
|---|---|
|
ROBUS-motor til porte op til 400 kg, fjernbetjening, fotoceller, signallampe. |
ROBUS-motor til porte op til 400 kg, tandstang, fjernbetjening, fotoceller, signallampe. |
| Sæt til fremstilling af en fritbærende port » | Sæt til fremstilling af en skinneført port » |
Vogne med 5 lejer, C-profil 6m Fe, indkørsel, endekappe, føring, motor, tandstang. |
Hjul Ø90 mm, skinne 3x3m Zn, bundstop, føring, motor, tandstang |
Motoren er kompakt, sikker og praktisk og ideel til både privat og erhvervsmæssig brug. Slagfast dæksel, hus af aluminiumslegering med epoxylakering.
Motoren egner sig til automatisering af skydeporte med en vægt på op til 400 kg og en portbladslængde på 7 m. Værdierne gælder under de betingelser, producenten har fastsat, såsom vejrpåvirkninger, temperaturforskelle, portens stivhed og især hvor let porten bevæger sig. Det er ikke altid muligt at opnå eller påvirke disse forhold, og derfor anbefaler vi, at NICE Robus RB400-motoren ideelt bruges til porte på 80% af disse værdier. Se kapitlet Valg af motor for yderligere oplysninger.
Meget brugervenlig teknologi BlueBUS muliggør strømforsyning og styring af op til 7 par fotoceller via et tolederkabel.
Temperatursensoren justerer motorens trækkraft afhængigt af vejrforholdene. Motoren er også udstyret med en termosikring.
Justerbar hastighed,, kraft og pausetid automatisk lukning af drevet og meget mere, se Programmering.
Diagnostik ved hjælp af blinklyset.
Tandhjul modul 4 er kompatibelt med tandstangen i vores sortiment.
Funktioner for Robus 400-drevet "Slavenhed" sikrer automatisk synkronisering af to motorer. Det betyder, at det er muligt at automatisere to skydelåger, der kører mod hinanden.
Drev NICE Robus RB400 er et elektromekanisk drev, der egner sig til de klimatiske forhold i Slovakiet og opfylder alle europæiske sikkerhedsstandarder.
Tilbehør, der er kompatibelt med NICE Robus RB400-drevet
Vi anbefaler også, at du tilkøber kompatibelt ekstraudstyr til drevet eller vælger et af de allerede sammensatte sæt til en fordelagtig pris:
| Hvad | Hvorfor | Type |
|---|---|---|
| Blinklys | Blinklyset signalerer, at lågen er i bevægelse, ved at blinke – velegnet ved udkørsler med dårligt udsyn. Det har også en indbygget antenne, som giver fjernbetjeningen længere rækkevidde. | - LED-blinklys med antenne ELDC - multifunktionslys WLT - trådløst, solcelledrevet LED-blinklys LLW |
| Fotoceller | De registrerer forhindringer under lukning og stopper bevægelsen – lågen rammer hverken biler eller personer. | - Era Photocell Medium EPMB - Era Photocell Large EPLB - Era Photocell Slim EPSB - trådløse FT210B - trådløse EPMOW - solcelledrevne PHW |
| Sender | Til fjernbetjening af lågen. | - Era One ON2E, ON3EBD, ON3ELR, ON4E, ON9E - Era Flor Flo2RE, Flo4RE - FloR Flo2R-s, Flo4R-s - Inti INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G |
| Modtager | Nødvendig til fjernbetjening af lågen. | - OXI - OXIBD - OXILR - Wi-Fi-modtager IT4WIFI - GSM-modtager GSM LITE3+, GSM SMART3, GSM PROFI3 |
| Antenne | For bedre rækkevidde på fjernbetjeningen. | - indbygget i blinklyset ELDC - separat antenne ABFKIT |
| Tastatur | Hvis du skulle glemme fjernbetjeningen, hvis mange køretøjer eller personer kommer på besøg, eller hvis du ikke vil give alle en fjernbetjening eller åbne lågen manuelt. | - trådløs EDSWG - kablet EDSB |
| Nøglekontakt | Til betjening af porten med en nøgle via en kontakt, der er forbundet til drevet med et kabel, som kan føres hvor som helst. | - overflademonteret, med standardcylinder EKS - overflademonteret, med europæisk cylinder, EKSEU - indbygget, med standardcylinder EKSI - indbygget, med europæisk cylinder EKSIEU |
| Kortlæsere | Betjening af drevet ved at holde et kort eller en nøglebrik hen til kortlæseren. | - ERA Transponder Reader ETPB |
| Tandstang | Nødvendig for automatiseringen af drevet – uden en tandstang kan drevet ikke bevæge porten. | - nylon, med stålarmering, 33 cm LZ-1 - nylon, med stålarmering, 1 m LZ-10 - nylon, med stålarmering, omvendt, 1 m LZ-15 - stål, 30x8 mm, 1 m LZ-3 - stål, 30x12 mm, 1 m LZ-5 - rustfrit stål, 30x10 mm, 1 m LZ-7 |
| Reserveforsyning | Sørger for, at porten fortsat kan køre ved strømsvigt. | - reservebatteri PS124 - solcelleforsyning SYKCE |
Manualer og dokumenter til download
NICE Robus RB400 kort fortalt
NICE Robus er en serie irreversible elektromekaniske gearmotorer til skydeporte. De leveres med indbygget (men aftagelig) NICE RBA3R10-styreenhed med SM-stik til eksterne modtagere radiosignaler NICE SMXI, eventuelt NICE OXI. Elektriske tilslutninger af eksterne enheder (fotoceller, advarselsblink, osv.) blev i serien NICE Robus skydeportdrev forenklet ved hjælp af teknologien BlueBUS, som gør det muligt at tilslutte flere enheder til samme stik med blot ét tolederkabel, hvor polariteten ikke engang behøver at blive overholdt. Automatisk betjening kræver strømforsyning, men ved strømsvigt kan gearmotoren naturligvis frikobles med en særlig frikoblingsnøgle, så porten kan betjenes manuelt. Det er også muligt at tilkøbe et NICE PS124-reservebatteri, som gør det muligt at betjene portdrevet, selv under et strømsvigt.
Valg af drev – er drevet NICE Robus RB400 egnet til min port?
Hver port har sin egen størrelse (og dermed vægtstang) og vægt (og dermed tyngdekraftens påvirkning af vægtstangen) og hvert drev har sine begrænsninger. Drevet NICE Robus RB400 kan bruges til portfløje med følgende længder og portvægte:
| Antal cyklusser pr. time Antal cyklusser i træk |
Portfløjens vægt | ||
| Op til 200 kg | 200-400 kg | ||
|---|---|---|---|
|
L |
Op til 4 m |
35 |
16 |
| 4-6m | 23 11 |
11 5 |
|
| 6-7m | 20 10 |
10 5 |
|
I princippet fløjlængden bestemmer det maksimale antal cyklusser pr. time samt antallet af cyklusser i træk, dvs. præciserer, hvor længe drevet kan være i drift. En højere vægt reducerer antallet af disse cyklusser yderligere procentuelt, på grund af større belastning af drevet, og bestemmer også den maksimalt tilladte hastighed ved den pågældende belastning. Drevet er udstyret med en anordning (temperatursikring), som både måler motorens temperatur og den omgivende temperatur og reducerer antallet af mulige cyklusser tilsvarende.
Begrænsninger for NICE Robus RB400-drevet
De angivne værdier er anbefalet af producenten NICE. Ud fra vores erfaring anbefaler vi at holde en reserve på ca. 80 % af de angivne værdier:
| Maksimalt | Anbefalet | |
|---|---|---|
| Fløjlængde | 7 m | 5 m |
| Fløjens vægt | 400 kg | 320 kg |
Hvis drevet udnyttes maksimalt, reduceres dets levetid – se den vejledende beregning af drevets levetid afhængigt af belastningsfaktorer:
Levetid for NICE Robus RB400-drevet
Beregn belastningsindeksene for fløjens vægt og længde i nedenstående tabel, og læg indeksene for øvrige påvirkninger til, hvis de forekommer. Aflæs derefter drevets levetid i antal cyklusser på grafen.
Eksempel: Jeg har en port med en passagebredde på 4,5 m og en konstruktionsvægt inklusive fyldning på op til 200 kg (standardport). Jeg beregner fløjlængdens indeks til ca. 15 + portens vægtindeks 10 + jeg medregner for en sikkerheds skyld et indeks for lavere temperatur på 10, da vi har hårdere vintre, hvilket giver et samlet indeks på 35. På grafen aflæser jeg, at drevets levetid er cirka 120.000 cyklusser. Ved 10 manøvrer om dagen svarer det til en levetid på cirka 32 år.
| Hele automatiseringssystemets egenskaber | Indeks | Levetidsgraf |
|---|---|---|
| Fløjens vægt |
Det anbefalede maksimale samlede indeks er op til 75 %. (dvs. 40.000 cyklusser, hvilket ved normal drift med 10 cyklusser om dagen svarer til 10 år)
|
|
| Op til 200 kg | 15 | |
| 200-400 kg | 50 | |
| Fløjlængde | ||
| Op til 4 m | 15 | |
| 4-6 m | 30 | |
| 6-7 m | 50 | |
| Andre påvirkninger (hvis sandsynligheden for, at de forekommer, er større end 10 %) | ||
| Omgivelsestemperatur over 40 °C eller under 0 °C, eller luftfugtighed over 80 % | 10 | |
| Støvet miljø | 15 | |
| Saltholdigt miljø | 20 | |
| Aktivering af fotoceller | 15 | |
| Aktivering af STOP-indgangen | 25 | |
| Hastighed højere end "L4 - Hurtig" | 20 | |
| Aktiv spidsfunktion | 25 | |
Montering af NICE Robus RB400-drevet

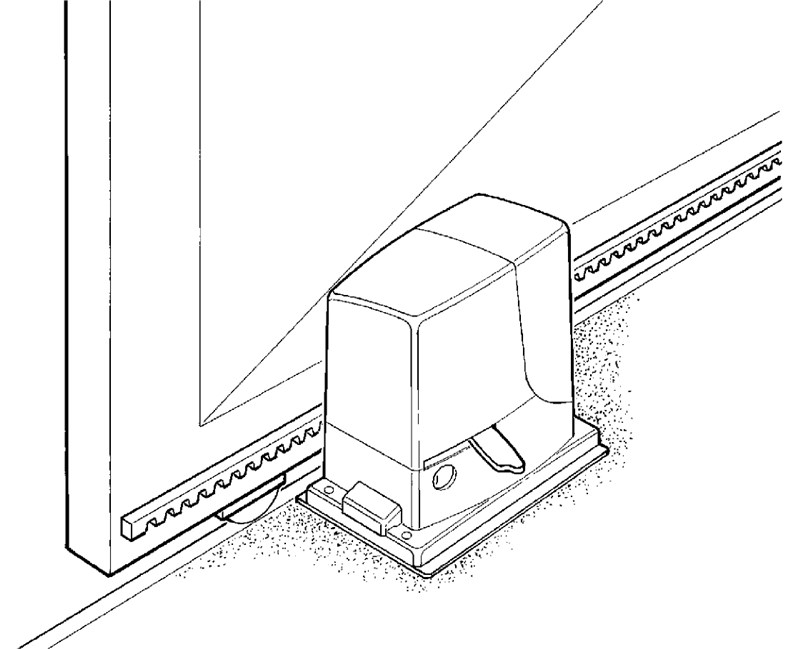

Monteringsmåden for drevet er forskellig for en skinnekørende skydeport og en selvbærende skydeport forskellig. For en skinnekørende port monteres drevet som regel i terrænniveau, mens der for en selvbærende port er det nødvendigt at drevene hæve op i højden, f.eks. ved hjælp af gevindstænger (gevindstang Ø8), et beslag, der fremstilles på stedet, opmuring under drevet el.lign. Den afgørende faktor er tandstangens højdeplacering, så den passer optimalt ind i drevets tandhjul, se Tandstangen og dens anslag.
Kabelføring

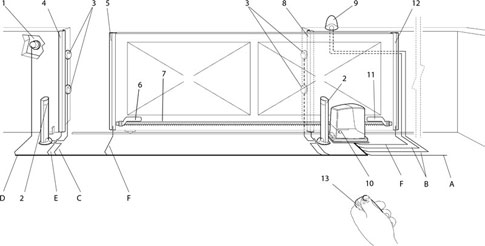

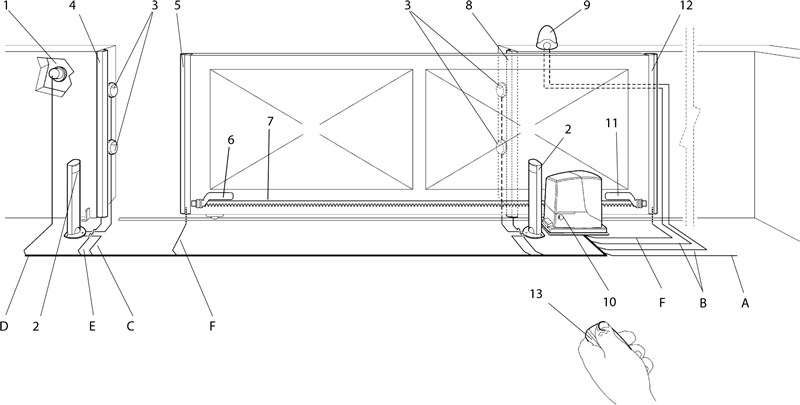

En typisk (valgfri) tilslutning af drevet med tilbehør ser sådan ud:
Liste over tilbehør
|
|
Kabeloversigt
| Formål | Type | Maks. længde |
|---|---|---|
| A. Strømforsyning | 3×1,5mm2 | 30m, ved længere afstand 3×2,5mm2 + jordforbindelse |
| B. Blinklys med antenne |
2×0,5mm2 |
20m 20m (anbefalet under 5m) |
| C. Fotoceller | 2×0,5mm2 | 30m, over 30m 2×1mm2 |
| D. Nøgleafbryder | 4×0,5mm2 | 50m (eller 2 stk. 2×0,5mm2) |
| E. Stationære sikkerhedskanter | 2×0,5mm2 | 30m |
| F. Bevægelige sikkerhedskanter | 2×0,5mm2 | 30m |
Montering
Se "I hvilken højde skal jeg montere motoren".
Tandstang og endestop
Portens bevægelse opstår ved at overføre motorens tandhjuls drejningsmoment til en lineær bevægelse via tandstangsgearet på motorens tandstang. De mest almindelige typer tandstænger er to:
 |
Nylontandstang (eventuelt med stålarmering) – fastgøres til porten med selvskærende skruer gennem øjerne. Ideel til relativt lette og korte porte. Bevægelsen er støjsvag takket være friktionen mellem ståltandhjulet og nylontandstangen. |
 |
Ståltandstang – fastgøres til porten ved at svejse gevindbeslag på, hvorefter tandstangen skrues fast i dem. Bruges til længere og tungere porte. Bevægelsen er lidt mere støjende på grund af friktionen mellem ståltandhjulet og ståltandstangen. |
Det afgørende er, at motorens tandmodul er kompatibelt med tandstangens modul. Motor NICE Robus RB400 har tandmodul 4.

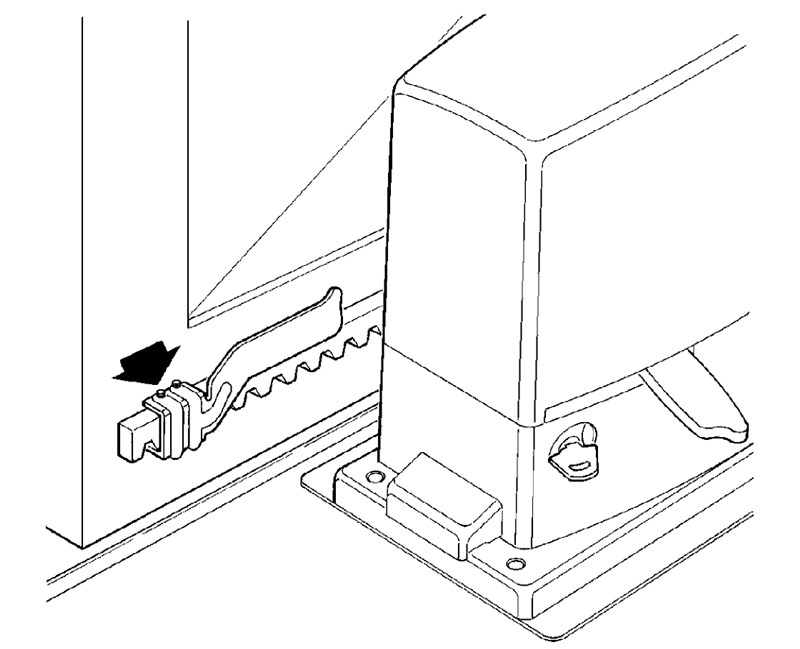

Motoren registrerer endepositionen ved åbning og lukning ved hjælp af endestop, som monteres på tandstangen:

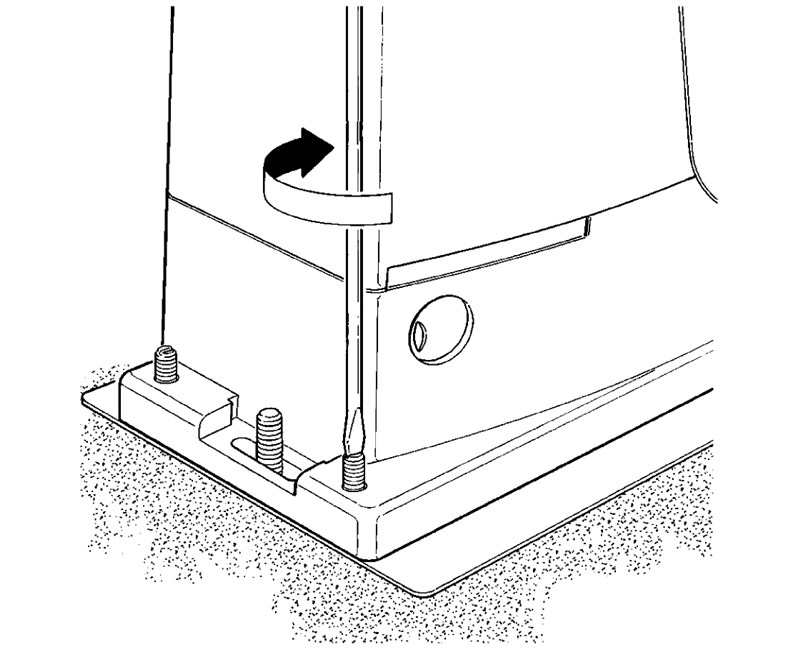

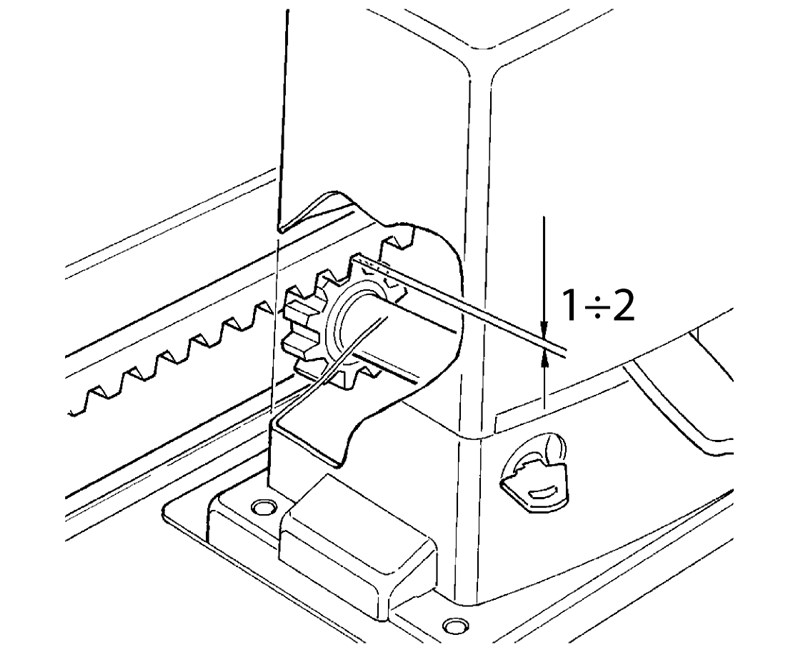

| 1. Juster motoren, så den står i vater, ved hjælp af de fire justeringspunkter | 2. Både porten og motoren skal stå i vater | 3. Lad der være ca. 1-2 mm afstand mellem tandstangen og motorens tandhjul, så portens vægt ikke overføres til motoren. |
 |
 |
 |
| 4. Spænd motorens fastgørelse, så motoren ikke flytter sig, når den driver porten | 5. Sæt porten i åben/lukket position, og monter endestoppene, så de aktiverer motorens kontakt i endepositionen. | |
 |
 |
Tilslutning af NICE Robus RB400-motoren
Husk at afbryde strømmen, før du tilslutter, frakobler eller ændrer tilslutningen af motoren til elnettet eller ekstraudstyr, enten ved afbryderen, ved at tage strømforsyningens sikring ud, eventuelt ved at frakoble reservebatteriet.
...til elnettet
 |

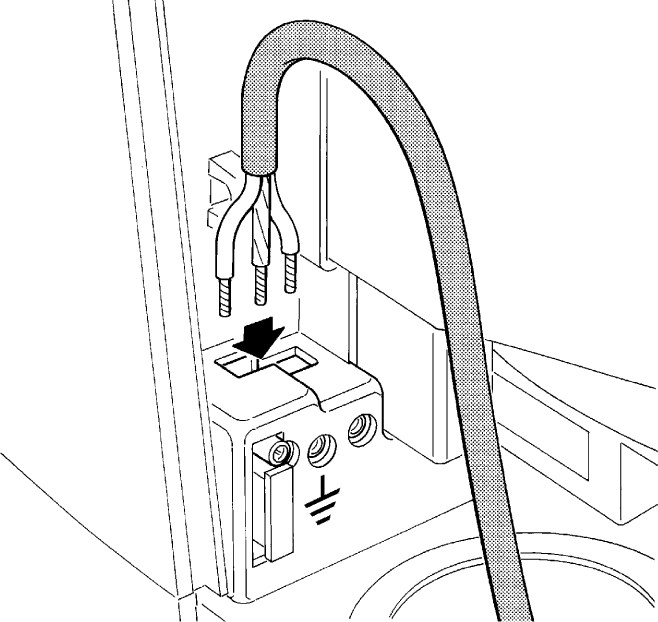

For at motoren kan fungere grundlæggende, skal du blot tilslutte motoren til strømforsyningen.
Tilslutningen er enkel:
|
...ekstraudstyr
Styreenhed NICE RBA3R10 motor NICE Robus RB400 muliggør følgende ind- og udgange til ekstraudstyr:
| Indgang/udgang | Beskrivelse |
|---|---|
| Udgang til op til to 12 V-advarselsblink NICE LUCYB (eller NICE MLBT) med én 12 V, 21 W-pære | |
| S.C.A. (Indikator) |
Udgang til indikator (24 V, 4 W). Indikatorens funktion kan indstilles via programmering på niveau II, L4, se Programmering på niveau II, L4 – udgangsindikator. |
| Indgang til paralleltilslutning af kompatible enheder, der benytter teknologien BlueBUS via et tolederkabel, som både overfører strømforsyningen og kommunikationssignalet. | |
| STOP (Stop) |
Indgang til enheder, der stopper portens bevægelse. Følgende enheder kan tilsluttes:
|
| Indgang til enheder, der styrer portens bevægelse trinvist (se Trinvis styring af portens bevægelse). Normalt åbne enheder (NO) kan tilsluttes. | |
| OPEN (Åbn) |
Indgang til enheder, der styrer åbning af porten (se Åbning af porten). Normalt åbne enheder (NO) kan tilsluttes. |
| CLOSE (Luk) |
Indgang til enheder, der styrer åbning af porten (se Lukning af porten). Normalt åbne enheder (NO) kan tilsluttes. |
| AERIAL (Antenne) |
indgang til radioantenne. Antennen er normalt indbygget i advarselsblinket, f.eks. NICE LUCYB, NICE MLBT, eller der kan anvendes en separat ekstern antenne NICE ABFKIT. |
Sikringer til drevet
|

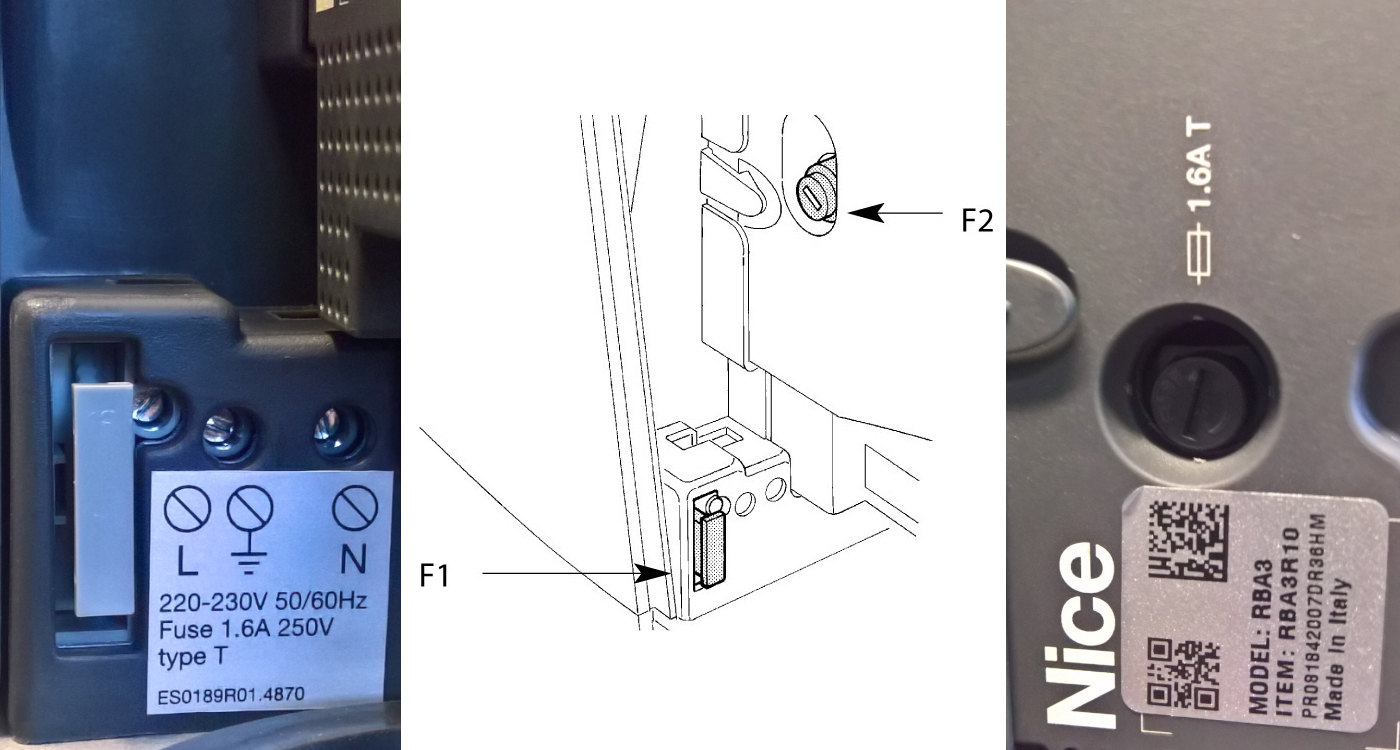

I drevet sidder der to sikringer:
|
||||||||||||
Standardtilslutningsdiagram:
Fotoceller til drevet
Den meget brugervenlige BlueBUS-teknologi muliggør forsyning og styring af op til 7 par fotoceller via et tolederkabel.
Tilslutning af flere par fotoceller NICE EPMB til datanetværket NICE BlueBUS

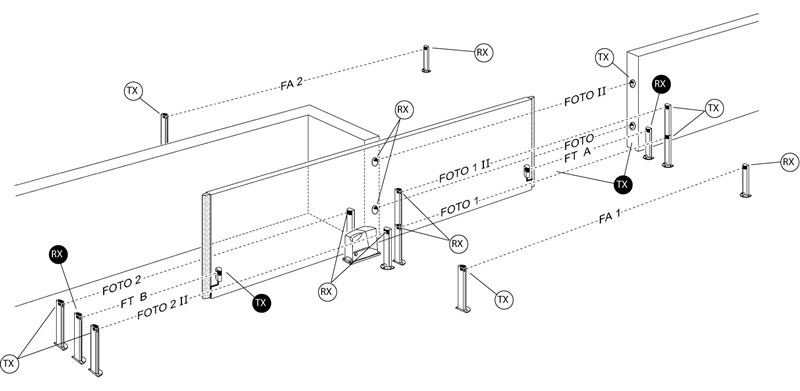

Placér fotocellerne i den aktuelle port- eller lågesituation i henhold til eksemplerne på placering for en komplet tilslutning, og indstil jumperne i henhold til jumpertabellen for fotocellerne NICE EPMB til portdrevet. For at undgå interferens mellem par, der er placeret tæt på hinanden, skal sendernes orientering overholdes i henhold til disse eksempler på placering, og sendernes orientering skal overholdes TX og modtagernes RX. Tilslut fotocellerne parallelt som vist på figuren (polariteten behøver ikke at blive overholdt):
Hvis fotocellerne skal fungere som portåbnere (se FA1 og FA2 i eksemplerne på placering), dvs. hvis porten skal åbne, når du kører ind mellem deres optiske akser, skal forbindelsen afbrydes A på senderen TX og modtageren RX, se figuren:
Eksempel på tilslutning af fotoceller
Oversigt over forbindelser til NICE-fotoceller EPMB portmotor
 |
Tilslutning af flere par fotoceller til systemet BlueBUS sker ved at indstille forskellige kombinationer af bøjler, og hvert tilsluttet par skal have en unik kombination. Sørg for, at der ikke er to par med samme kombination på det samme BlueBUS-datanetværk. Bøjlen skal indstilles til samme værdi på både senderen TX og modtageren RX i det enkelte fotocellepar. Hvis typen kun bruger én eller ingen bøjler, skal de resterende altid gemmes til senere brug. |
| Betegnelse for fotocellepar | Tilslutning med kombination af bøjler |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Hvis det af en eller anden grund er nødvendigt at udskifte en fotocelle, skal du blot indstille den samme bøjle som på den oprindelige, og det er ikke nødvendigt at udføre fasen med registrering af enhederne.

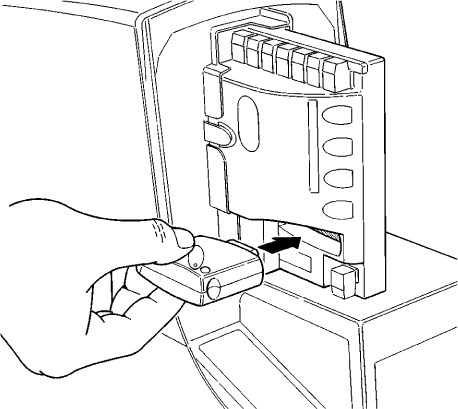

Radiomodtager til motorer
 |
NICE Robus RB400-motor leveres med styreenheden NICE RBA3R10, som har et SM-stik til tilslutning af en ekstern radiomodtager (f.eks. NICE OXI, NICE SMXI). Denne modtager er nødvendig for at modtage kommandoer, der sendes fra fjernbetjeninger, og er derfor en forudsætning for fjernbetjening af skydeporten med fjernbetjening. |

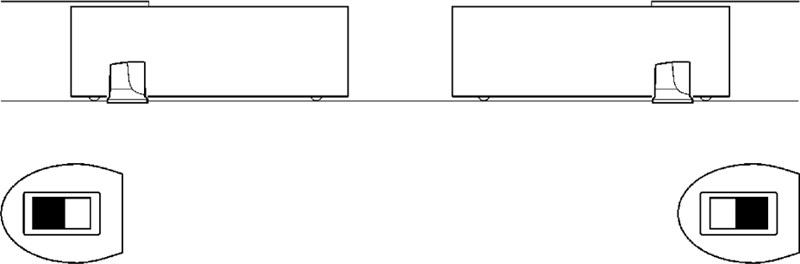

Valg af portens kørselsretning

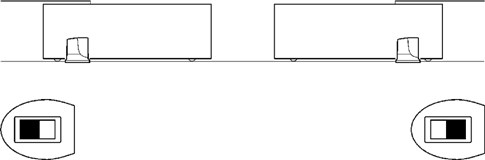

Skydeportens kørselsretning skal vælges ud fra motorens placering motor i forhold til skydeportens portblad. Se på porten fra den side, hvor motoren er placeret.
 |
 |

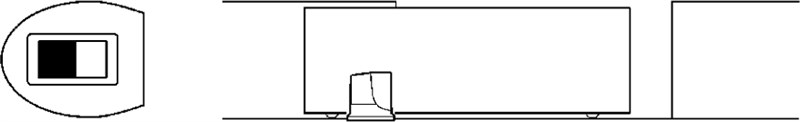

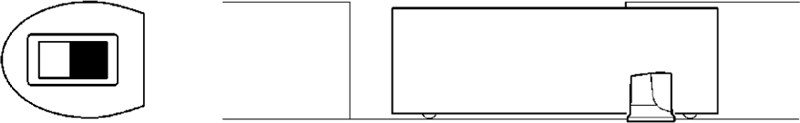

| Hvis porten åbner mod venstre, skal kontakten stilles til venstre. | Hvis porten åbner mod højre, skal kontakten stilles til højre. |
Kontakten sidder på højre side af styreenheden RBA3R10 i midten.
Registrering af tilsluttede motorenheder
Efter hver tilslutning, frakobling eller ændring af tilslutningen af ekstraudstyr på BlueBUS-indgangene og STOP skal der udføres en registrering af ekstraudstyret. Motoren gør dig selv opmærksom på, at denne procedure skal udføres, ved at LED'erne L1 og L2 blinker.
 |
|
Registrering af portfløjens længde
For at porten kan bevæge sig korrekt (herunder beregning af accelerations- og decelerationsstrækningen samt delvis åbning), skal portåbneren selv registrere portfløjens længde. Under denne funktion bevæger portåbneren porten fra stop til stop og registrerer portens længde ved hjælp af en kontakt.
 |
|
Programmering af portåbneren
Robus-portåbneren giver mulighed for at programmere flere funktioner, enten ved at slå en funktion til/fra ved programmering på niveau I., eller ved at indstille en foruddefineret parameter ved programmering på niveau II.

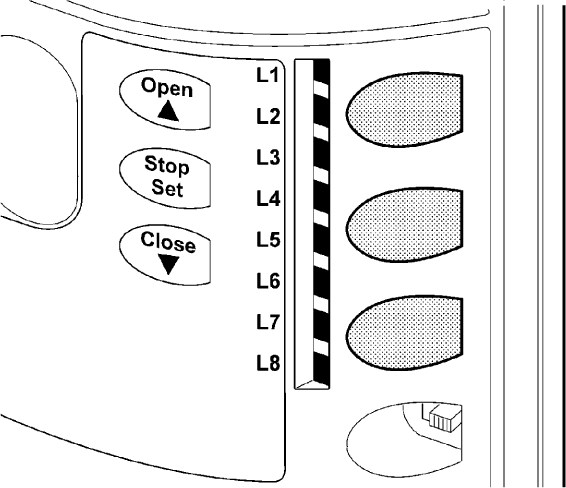

Styreenheden RBA3R10 har tre knapper til betjening og programmering af portåbneren:
 |
Knap | Funktion |
|---|---|---|
| Open | Knappen sender en kommando til portåbneren om at åbne porten. Under programmering bruges den også til at øge værdien for den parameter, der programmeres. | |
| Stop/Set | Knappen sender en kommando til portåbneren om at stoppe porten. Tryk på knappen, og hold den nede i 5 sekunder for at få adgang til programmering på niveau I. Tryk på knappen, og hold den nede igen for at få adgang til programmering på niveau II. for den aktuelle LED. | |
| Close | Knappen sender en kommando til portåbneren om at lukke porten. Under programmering bruges den også til at reducere værdien for den parameter, der programmeres. |
Programmering på niveau I
På niveau I slås den pågældende funktion til eller fra ved programmering. Hvis en funktion er slået til, lyser den tilhørende LED på styreenheden. Fra fabrikken er alle funktioner slået fra.
Du går ind i programmering på niveau I ved at holde knappen "Stop/Set" nede i ca. 5 sekunder, indtil LED L1 begynder at blinke. Brug derefter knapperne "Open" og "Close" til at flytte den aktuelle LED op eller ned. Du har 10 sekunder til hver handling, ellers forlader portåbneren programmeringstilstanden. Når den blinkende LED står over LED'en for den funktion, du vil slå til eller fra, skal du trykke én gang på knappen "Stop/Set" for at få blinkene til at gå hurtigere (funktionen er slået til) eller langsommere (funktionen er slået fra). Lad derefter portåbneren forlade programmeringstilstanden af sig selv efter 10 sekunder. Hvis alt er gået som det skal, lyser LED'en for den funktion, der er slået til.
Liste over funktioner, der kan slås til ved programmering:
| LED | Funktion | Beskrivelse |
|---|---|---|
| L1 | Automatisk lukning | Efter et bestemt tidsrum (som indstilles under "Programmering på niveau II – pausens varighed") efter åbning af porten begynder den automatisk at lukke. Hvis funktionen er slået fra, kan porten kun betjenes med en kommando fra en fjernbetjening til porten osv. |
| L2 | Lukning efter afbrydelse af fotocellerne |
Funktionen gør det muligt kun at holde porten åben så længe, som det er nødvendigt for, at et køretøj kan passere. Når fotocellerne frigøres (køretøjet har passeret), begynder porten automatisk at lukke efter 5 sekunder. Funktionen kan opføre sig på to måder, afhængigt af om automatisk lukning er slået til (se den foregående funktion). Automatisk lukning slået til – porten stopper, når fotocellerne frigøres, og begynder at lukke efter 5 sekunder. Det betyder, at den ikke behøver at åbne helt. |
| L3 | Luk altid | Efter en strømafbrydelse forbliver porten enten, som den var (hvis funktionen er slået fra), eller også lukker den (hvis funktionen er slået til). |
| L4 | Standbytilstand | Denne funktion gør det muligt at reducere strømforbruget til et minimum. Funktionen er især nyttig ved strømforsyning fra et backupbatteri (f.eks. NICE PS124). Hvis funktionen er aktiv, slukker styreenheden ét minut efter portens seneste bevægelse BlueBUS-indgangen (og dermed alle de tilsluttede enheder) samt alle LED'er bortset fra BlueBUS-LED'en, som blinker langsomt. Hvis der gives en kommando i denne tilstand, styreenheden genstarter først og udfører derefter kommandoen. |
| L5 | Spidskraft | Slår portåbnerens gradvise opstart fra, så portåbneren starter med det samme fuld kraft. Velegnet, når friktionen er høj, eller når sne og is skal brydes igennem. Denne funktion er derfor især nyttig om vinteren. Til gengæld reducerer den drevets levetid. |
| L6 | Forblink | Når signalet om at bevæge porten er modtaget, blinklyset advarer først omgivelserne med blink i tre sekunder, hvorefter den ønskede bevægelse starter. |
| L7 | Luk betyder delvis åbning | Kommandoen lukke starter altid bevægelsen af porten. |
| L8 | Slaveenhed | Det er relevant at aktivere denne funktion ved installation af to automatiserede skydeporte, der vender mod hinanden – det ene drev er master for det andet. Slavedrevet har netop denne funktion aktiveret og er synkroniseret med masterdrevet via BlueBUS-indgangen. Se mere under Robus i slaveenhedstilstand. |
Programmering, niveau II.
På niveau II indstilles værdierne for de enkelte funktioner ved programmering (disse funktioner adskiller sig fra niveau I).).
Glem programmeringen på niveau I. Hold knappen "Stop/Set" nede i ca. 5 sekunder, indtil LED L1 begynder at blinke. Brug derefter knapperne "Open" og "Close" til at flytte den aktuelle LED op eller ned. Du har 10 sekunder til hver handling, ellers forlader drevet programmeringstilstanden. Når den blinkende LED står over LED'en for den funktion, hvis parameter du vil indstille, skal du trykke på knappen " og holde den nedeStop/Set" for at åbne indstillingen for den pågældende LED. Den LED, der lyser konstant (mens du stadig holder "Stop/Set") viser parameterens aktuelle værdi. Du kan ændre værdien op eller ned med knapperne "Open" eller "Close" (mens du stadig holder knappen "Stop/Set" nede). Slip derefter knappen "Stop/Set", og lad derefter drevet forlade programmeringstilstanden inden for 10 sekunder. For at kontrollere, at alt er gået som det skal, skal du gentage fremgangsmåden uden at ændre parameterværdien.
Liste over programmerbare funktioner:
|
Indgangs-LED — Navn |
Indstillings-LED — Værdi |
|---|---|
| L1 — Pausens varighed Hvis værdien "Automatisk lukning" i programmeringen på niveau I |
L1 — 5 sekunder L2 — 15 sekunder L3 — 30 sekunder L4 — 45 sekunder L5 — 60 sekunder L6 — 80 sekunder L7 — 120 sekunder L8 — 180 sekunder |
|
Indstiller portens bevægelsessekvens, som aktiveres ved gentagne tryk på f.eks. en knap på portens fjernbetjening eller ved aktivering via STEP-BY-STEP-indgangen (også kaldet P.P., eller Trinvis styring). |
L1 — Åbn/Stop/Luk/Stop L2 — Åbn/Stop/Luk/Åbn L3 — Åbn/Luk/Åbn/Luk L4 — Fællesområde L5 — Fællesområde efter to stop L6 — Trinstyring, efter to tryk delvis åbning L7 — Dødmand L8 — Automatisk åbning, dødmandsstyring ved lukning |
|
Indstiller portens bevægelseshastighed under normal drift (ikke ved opstart eller nedbremsning). |
L1 — Meget langsom (30 %) L2 — Langsom (45 %) L3 — Mellem (55 %) L4 — Hurtig (70 %) L5 — Meget hurtig (85 %) L6 — Ekstremt hurtig (100 %) L7 — Åbner "Hurtigt", lukker "Langsomt" L8 — Åbner "Ekstremt hurtigt", lukker "Hurtigt" |
|
Indstiller, hvornår der skal sendes et signal til S.C.A.-udgangen (24 V -30 % +50 % med en maksimal effekt på 4 W) |
L1 — Portåbning L2 — Port lukket L3 — Port åben L4 — Andet radiooutput L5 — Tredje radiooutput L6 — Fjerde radiooutput L7 — Vedligeholdelse L8 — Elektrisk lås |
|
Registrerer motorens kraftkontrolsystem portens vægt. Dette system måler også omgivelsestemperaturen og justerer automatisk motorkraften, f.eks. ved at øge den ved meget lave temperaturer. |
L1 — Ekstra let port L2 — Meget let port L3 — Let port L4 — Middeltung port L5 — Lidt tung port L6 — Tung port L7 — Meget tung port L8 — Ekstra tung port |
|
Indstiller åbningslængden ved delvis åbning. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
L7 — Påmindelse om vedligeholdelse Indstiller antallet af portbevægelser, hvorefter drevet angiver, at der skal udføres vedligeholdelse. |
L1 — Automatisk (drevet beregner selv værdien ud fra, hvor krævende bevægelserne er) L2 — 1000 × L3 — 2000 × L4 — 4000 × L5 — 7000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Afspiller typen for op til de seneste 8 fejlmeddelelser. |
L1 — Resultat af 1. bevægelse L2 — Resultat af 2. bevægelse L3 — Resultat af 3. bevægelse L4 — Resultat af 4. bevægelse L5 — Resultat af 5. bevægelse L6 — Resultat af 6. bevægelse L7 — Resultat af 7. bevægelse L8 — Resultat af 8. bevægelse |

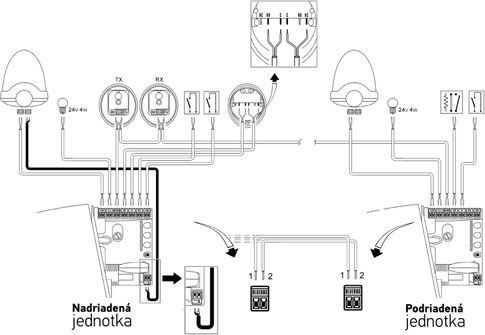

Automatisering af to modgående skydeporte med to NICE Robus RB400-drev
Hvis du har brug for at automatisere to skydeporte der kører mod hinanden, drevene Robus kan tilsluttes i slavetilstand. Funktionsprincippet er, at det ene drev er master og sender kommandoer til det andet, slave.. Alle Robus-drev er fra fabrikken konfigureret som master, så denne parameter skal indstilles på slavedrevet i programmeringen af niveau I ved hjælp af funktionen L8 – slave.
Begrænsninger ved tilslutning af master og slave
- Det er ikke muligt at åbne porten, der drives af slaven, på anden måde end helt (der er ikke mulighed for delvis åbning).
- Alle enheder (fotoceller, modtager, osv.) skal tilsluttes masteren. Kun følgende må tilsluttes slaven: advarselslampe, S.C.A.-statusudgang, enheder til STOP-indgangen og P.P. (også kaldet STEP-BY-STEP, eller Trinvis betjening), OPEN-indgangene og CLOSE ignoreres.
- Hvis du vil bruge et reservebatteri (NICE PS124), skal hvert drev have sit eget.
- Alle programmerede funktioner på slaven ignoreres, undtagen de funktioner, der er programmeret under:
| Programmering af niveau I. | Programmering af niveau II. |
|---|---|
| L4 – Standbytilstand | L3 – Motorhastighed |
| L5 – Startkraft | L4 – Statusudgang |
| L8 – Slave | L5 – Motorkraft |
| L8 – Fejllog |
Installationsprocedure for to Robus-motorer i slaveenhedstilstand
1. Monter portene og motorerne, og indstil åbningsretningerne som følger:
2. Tilslut motorerne i henhold til diagrammet (polaritetsretningen skal overholdes BlueBUS-tilslutning mellem motorerne):
3. Før strømforsyningen til begge motorer
4. Indstil parameteren på niveau II i programmeringen af slaveenheden L8 – Slaveenhed
5. Udfør fasen for registrering af tilsluttet udstyr på slaveenheden
6. Udfør fasen for registrering af tilsluttet udstyr på masterenheden
7. Udfør fasen for registrering af portfløjens længde på masterenheden
Tilslutning af ekstra eksternt udstyr til motoren
 |

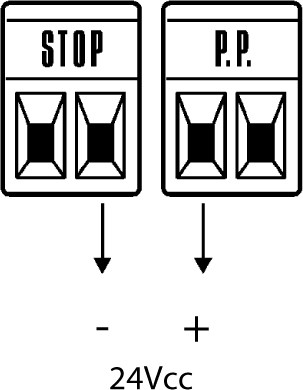

Hvis du skal tilslutte ekstra udstyr til motoren, som kræver ekstern strømforsyning (f.eks. signallys, nøglekontakt, magnetkort osv.), skal udstyret tilsluttes som vist på billedet. Den leverede spænding er 24 V DC, fra -30 % til +50 %, med en maksimal strøm på 100 mA. |
Motorens specialfunktioner
Porten holdes åben
Hvis signalet på STEP-BY-STEP-indgangen (også kaldet P.P. eller trinvis styring) varer længere end 2 sekunder, holder styreenheden porten åben, så længe signalet varer. Funktionen er velegnet til brug sammen med en timer.
Tvungen bevægelse
Hvis en sikkerhedsanordning svigter, eller hvis en uovervindelig forhindring f.eks. kommer ind i strålen fra fotocellerne og porten af sikkerhedsmæssige årsager ikke vil bevæge sig, kan tilstanden "Dødmandsbetjening" aktiveres, enten permanent via programmering på niveau II ved indstillingen L2 – Trinvis styringstype til værdien L7 – Dødmandsbetjening, eller midlertidigt:
- Giv porten en kommando (med fjernbetjeningen, med nøglekontakten osv.)
- Hvis der er et problem, bevæger porten sig ikke, og signallyset vil sandsynligvis signalere en fejl.
- Giv derfor en ny kommando inden for 3 sekunder efter den forrige, og hold knappen nede.
- Porten bevæger sig, så længe du holder knappen nede, og stopper, når du slipper den.
Vedligeholdelsespåmindelse
I programmering på niveau II indstilles punktet L7 – Vedligeholdelsespåmindelse det antal cyklusser, hvorefter motoren skal signalere, at vedligeholdelse (eftersyn) er nødvendig. Motoren signalerer dette med signallyset (eventuelt via S.C.A.-udgangen, hvis den er indstillet i programmering på niveau II under punktet L4 – udgangsindikator niveau L7 – Vedligeholdelse) på følgende måde:
| Antal cyklusser | Signalering med signallyset | Signalering via S.C.A.-udgangsindikatoren |
|---|---|---|
| under 80 % af grænsen | Normal drift; blinker med intervaller på et halvt sekund. | Lyser i 2 sekunder, når åbningen begynder. |
| 80–100 % af grænsen | Lyser i 2 sekunder, når bevægelsen begynder, og fortsætter derefter normalt. | Blinker under bevægelsen. |
| over 100 % af grænsen | Lyser i 2 sekunder, når bevægelsen begynder, fortsætter derefter normalt og lyser i 2 sekunder, når bevægelsen er afsluttet. | Blinker konstant. |
Se kapitel 7.4.3 i manualen for at nulstille vedligeholdelsespåmindelsen og kontrollere det aktuelle antal bevægelser i forhold til grænsen.
Fejlfinding af motoren
Hvis noget er uklart, eller du har andre problemer, er du velkommen til at kontakte vores tekniske support vedrørende NICE-motorer.
Afhængigt af problemets art
Under monteringen (eller hvis motoren svigter) kan du støde på nogle af følgende problemer:
|
Problem |
Mulig løsning |
|---|---|
|
Porten reagerer ikke på en kommando fra fjernbetjeningen, og LED-indikatoren på fjernbetjeningen lyser ikke. |
Kontrollér, om batterierne i motorens fjernbetjening fungerer; udskift dem, hvis de ikke gør. Du finder vejledningen i manualen til den pågældende styreenhed. |
|
Porten reagerer ikke på signalet fra fjernbetjeningen, men LED-indikatoren på fjernbetjeningen lyser. |
Kontrollér, om fjernbetjeningen blev gemt i hukommelsen modtageren er i orden, eller prøv fjernbetjeningen at gemme den igen. |
|
Porten bevæger sig ikke, og BlueBUS-LED'en blinker ikke.
|
Kontrollér, om portåbneren får 230 V strøm. Hvis ja, mål begge sikringer og udskift dem eventuelt med nye sikringer med samme specifikationer. |
|
Porten bevæger sig ikke, og advarselslampen blinker ikke. |
Kontrollér, om portåbneren overhovedet registrerer kommandoen. Når en kommando sendes med fjernbetjeningen bør BlueBUS-LED'en blinke hurtigt to gange. Hvis kommandoen sendes fra en anden enhed via STEP-BY-STEP-indgangen (P.P.), bør den tilsvarende STEP-BY-STEP-LED. |
|
Porten bevæger sig ikke, og advarselslampen blinker flere gange. |
Tæl antallet af blink, og se Diagnose ved hjælp af advarselslampens blink. |
|
Porten begynder at bevæge sig, men stopper med det samme og begynder at bevæge sig i modsat retning. |
Den programmerede motorkraft er sandsynligvis for lav til din port. Kontrollér, at der ikke er noget, der blokerer portens bevægelse, og øg eventuelt portåbnerens kraft, eller aktivér funktionen Spidskraft. |
|
Porten begynder at bevæge sig, men advarselslampen virker ikke. |
Kontrollér, om der er spænding på FLASH-udgangen under portens bevægelse (spændingsniveauet er ikke vigtigt, ca. 10-30Vdc). Hvis der er spænding på udgangen, ligger problemet i advarselslampen, prøv at udskifte den med en tilsvarende for at se, om det virker. Hvis der ikke er spænding på udgangen, kan FLASH-udgangen være overbelastet. Kontrollér, om ledningsføringen er kortsluttet. |
|
Porten begynder at bevæge sig, men S.C.A.-udgangen virker ikke. |
Find ud af, hvilken type funktion der er programmeret til S.C.A.-udgangen og kontrollér, om der er spænding på udgangen, hvis den skal blinke (ca. 24Vdc). Hvis der er spænding på udgangen, ligger problemet i pæren. Prøv at udskifte den med en tilsvarende for at se, om det virker. Hvis der ikke er spænding på udgangen, kan S.C.A.-udgangen være overbelastet. Kontrollér, om ledningsføringen er kortsluttet. |
Diagnose ved hjælp af advarselslampens blink
Under portens bevægelse advarselslampen blinker regelmæssigt én gang i sekundet. Hvis der opstår et problem, angiver advarselslampen fejlen med to hurtige blinkserier efter hinanden.
|
Antal blink |
Fejl |
Løsning |
|---|---|---|
|
1 blink 1 sekunds pause 1 blink |
BlueBUS-fejl
|
Enheder, der er tilsluttet BlueBUS-indgangen svarer ikke til dem, der blev registreret under enhedskonfigurationen. Udfør konfigurationen igen. Hvis det ikke hjælper, så prøv endnu en gang. Ellers må du finde den defekte enhed ved udelukkelsesmetoden og udskifte den (købe en ny, reklamere over den eller reparere den). |
|
2 blink 1 sekunds pause 2 blink |
Fotocellen aktiveres |
Følgende aktiveres: fotocellerne, hvilket er normalt, hvis strålen afbrydes, mens porten lukker. Hvis strålen ikke blev afbrudt, kan fotocellerne være snavsede, blændede eller defekte. |
|
3 blink 1 sekunds pause 3 blink |
Motorens kraftbegrænser aktiveres
|
Under bevægelsen registrerer porten øget friktion – porten er muligvis ikke korrekt justeret. Prøv at bevæge den manuelt og justere den. Ellers hjælper det som regel at øge motorkraften, eventuelt aktivere funktionen Spidskraft. Et andet problem kan være, hvis det nederste endestop sidder for højt. |
|
4 blink 1 sekunds pause 4 blink |
STOP-indgangen aktiveres
|
Der er sendt en kommando til STOP-indgangen, så hvis det sker uventet, skal du kontrollere de enheder, der er tilsluttet den. |
|
5 blink 1 sekunds pause 5 blink |
Intern fejl i styreenheden |
Vent 30 sekunder, og prøv igen. Hvis fejlen fortsætter, kan du prøve at nulstille. Ellers er det sandsynligvis nødvendigt at reparere eller udskifte styreenheden. |
|
6 blink 1 sekunds pause 6 blink |
Timegrænsen for portbevægelser er nået. |
Vent et par minutter, indtil cyklusbegrænseren er under grænseværdien igen. |
|
7 blink 1 sekunds pause 7 blink |
Intern fejl i elektronikkredsløbene. |
Afbryd hele portåbneren i nogle sekunder, og prøv igen. Hvis det fortsætter, kan du prøve at nulstille. Ellers vil styreenheden sandsynligvis skulle repareres eller udskiftes. |
|
8 blink 1 sekunds pause 8 blink |
Permanent kommando aktiv.
|
Der sendes konstant en kommando til drevet – prøv at kontrollere de tilsluttede enheder på OPEN-indgangen. Hvis du har tilsluttet en timer, er det sandsynligvis den, der er årsagen.
|
Diagnostik ved hjælp af LED-blink
På RBA3R10-styreenheden i NICE Robus RB400-drevet er der to sæt LED'er, som hver især ved at blinke eller lyse angiver, om styreenheden fungerer normalt, eller viser fejldiagnostik i henhold til nedenstående tabeller.
Vandrette LED'er BLUEBUS, STOP, PP, OPEN, CLOSE
|
Indikering |
Status |
Løsning |
|---|---|---|
|
BlueBUS-LED |
||
|
Slukket |
Fejl
|
Kontrollér tilslutningen til strømforsyningen, og hvis den er i orden, skal du kontrollere sikringerne F1 og F2 og om nødvendigt udskifte dem med nye af samme type. |
|
Lyser |
Alvorlig fejl
|
Prøv at frakoble styreenheden, eventuelt alle indgange. Hvis det ikke hjælper, skal du nulstille enheden. Hvis det stadig ikke hjælper, skal styreenheden sandsynligvis udskiftes. |
|
Blinker med intervaller på ét sekund |
Alt er i orden |
Styreenheden fungerer normalt. |
|
2 hurtige blink |
Indgangenes status er ændret |
Normal drift – status på indgangene STEP-BY-STEP, STOP, OPEN, CLOSE er ændret, fotocellerne er blevet aktiveret, eller drevet har modtaget en kommando fra fjernbetjeningen. |
|
Serier af blink adskilt af en pause på ét sekund |
Flere muligheder |
Antallet af blink i serien svarer til fejldiagnostikken via signallampen. |
|
STOP-LED (Stop) |
||
|
Slukket |
STOP-indgangen er blevet aktiveret |
Kontrollér enhederne, der er tilsluttet STOP-indgangen. |
|
Lyser |
Alt er i orden |
STOP-indgangen er ikke aktiv. |
|
STEP-BY-STEP-LED (også betegnet P.P. eller trinvis betjening) |
||
|
Slukket |
Alt er i orden |
STEP-BY-STEP-indgangen er ikke aktiv. |
|
Lyser |
STEP-BY-STEP-indgangen er blevet aktiveret |
Styreenheden fungerer normalt, hvis en aktiv enhed var tilsluttet STEP-BY-STEP-indgangen. |
|
OPEN-LED (Åbn) |
||
|
Slukket |
Alt er i orden |
OPEN-indgangen er ikke aktiv.
|
|
Lyser |
OPEN-indgangen er blevet aktiveret |
Styreenheden fungerer normalt, hvis en aktiv enhed var tilsluttet OPEN-indgangen. |
|
CLOSE-LED (Luk) |
||
|
Slukket |
Alt er i orden |
CLOSE-indgangen er ikke aktiv.
|
|
Lyser |
CLOSE-indgangen er blevet aktiveret |
Styreenheden fungerer normalt, hvis en aktiv enhed var tilsluttet CLOSE-indgangen. |
Lodrette LED'er L1–L8
|
Indikering |
Løsning |
|---|---|
|
LED 1 |
|
|
Slukket |
Under normal drift angiver det, at funktionen Automatisk lukning ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Automatisk lukning er aktiveret. |
|
Blinker |
|
|
LED 2 |
|
|
Slukket |
Under normal drift angiver det, at funktionen Lukning efter afbrydelse af fotocellerne ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Lukning efter afbrydelse af fotocellerne er aktiveret. |
|
Blinker |
|
|
LED 3 |
|
|
Slukket |
Under normal drift angiver det, at funktionen Luk altid ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Luk altid er aktiveret. |
|
Blinker |
|
|
LED 4 |
|
|
Lyser ikke |
Under normal drift angiver det, at funktionen Standby ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Standby er aktiveret. |
|
Blinker |
|
|
LED 5 |
|
|
Lyser ikke |
Under normal drift angiver det, at funktionen Spids ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Spids er aktiveret. |
|
Blinker |
Funktionen programmeres. |
|
LED 6 |
|
|
Lyser ikke |
Under normal drift angiver det, at funktionen Forblink ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Forblink er aktiveret. |
|
Blinker |
Funktionen programmeres. |
|
LED 7 |
|
|
Lyser ikke |
Under normal drift angiver det, at funktionen Luk betyder delvis åbning ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Luk betyder delvis åbning er aktiveret. |
|
Blinker |
Funktionen programmeres. |
|
LED 8 |
|
|
Lyser ikke |
Under normal drift angiver det, at funktionen Slavenhed ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Slavenhed er aktiveret. |
|
Blinker |
Funktionen programmeres. |
Montering af backupbatteri på NICE Robus 400-drev
NICE PS124-backupbatteriet medfølger ikke som standard til drevet, men kan bestilles separat. Det bruges i tilfælde af strømsvigt, hvor portdrevet får strøm fra batteriet. Batteriet oplades løbende fra elnettet.

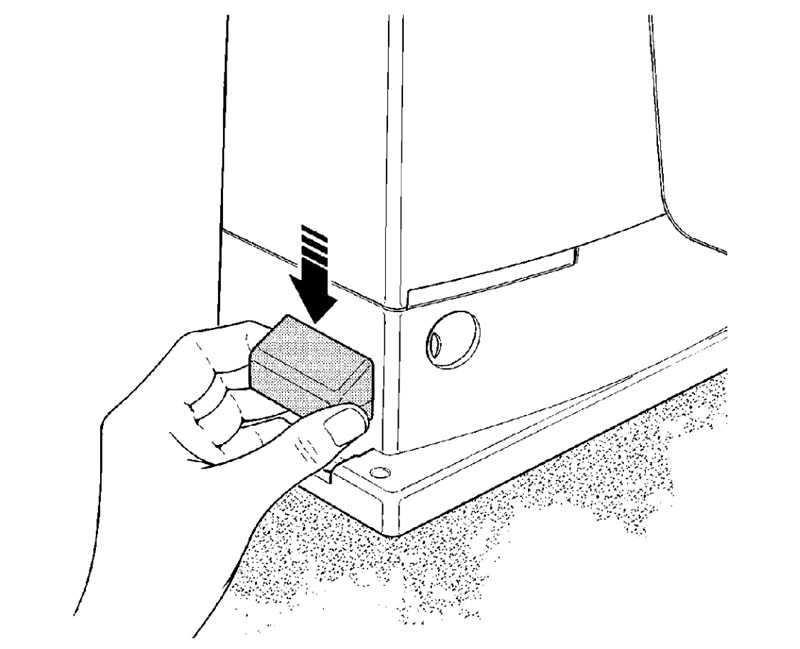

| 1. Lirk batteristikkets plastdæksel af | 2. Tilslut batteriet til stikket, og placer det ved siden af styreenheden |
|---|---|
 |
 |
Manuel frigørelse af NICE Robus RB400-drevet
 |
I tilfælde af strømsvigt kan du ikke betjene porten med fjernbetjeningen. Derfor kan drevet frigøres med frigørelsesnøglen og porten bevæges manuelt: |

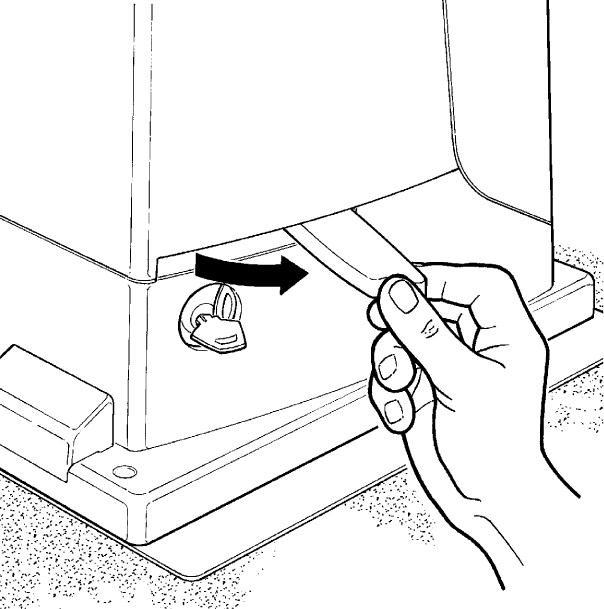

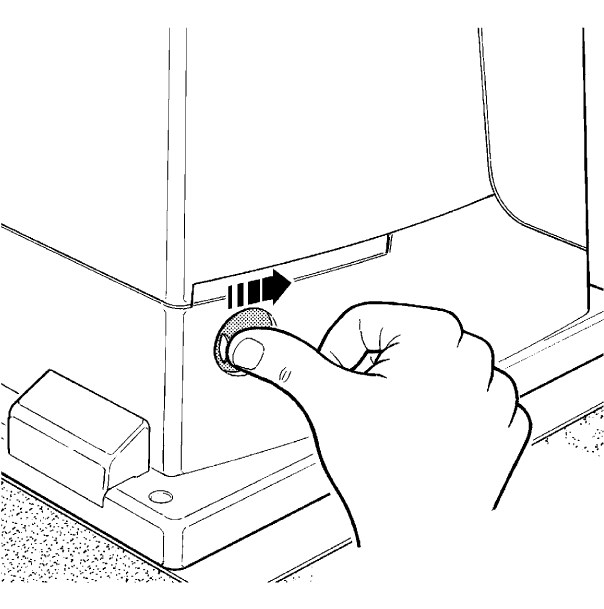

| 1. Skub dækslet til frigørelseslåsen til side | 2. Sæt frigørelsesnøglen i, og drej den med uret |
|---|---|
 |
 |

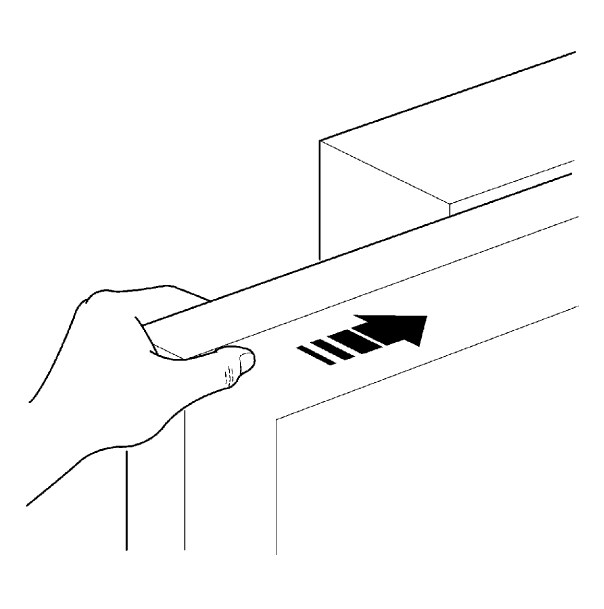

| 3. Træk frigørelseshåndtaget ud | 4. Du kan bevæge porten manuelt |
 |
 |
Tekniske specifikationer for NICE Robus RB400-drevet
| Model | NICE Robus RB400 |
|---|---|
| Typebeskrivelse | Elektromekanisk gearmotor til automatisk drift af skydeporte i private omgivelser. Leveres inklusive NICE RBA3R10-styreenhed, men uden radiomodtager. |
| Tandhjul | Antal tænder: 15 Tandmodul: 4 Deling: 12,6mm Delingsdiameter: 60mm |
| Drejningsmoment [Kraft] |
12Nm [400N] – nødvendig for at sætte portfløjen i bevægelse |
| Nominelt moment [Nominel kraft] |
6Nm [200N] – nødvendig for at holde portfløjen i bevægelse |
| Hastighed | 0,34 m/s |
| Nominel hastighed | 0,18 m/s |
| Grænse for på hinanden følgende cyklusser | 100 cyklusser/dag (styreenheden begrænser antallet ud fra begrænsningerne, se Valg af drev) |
| Driftsgrænse | 10 minutter (styreenheden begrænser tiden ud fra begrænsningerne, se Valg af drev) |
| Levetid | fra 250.000 til 20.000 cyklusser, afhængigt af portfløjens vægt og længde samt indstillingen af drevet |
| Strømforsyning | 230V (+10% -15%) 50/60Hz |
|
Effektforbrug |
250W [1,1A] |
| Isolationsklasse | 1 – skal jordforbindes |
| Backup-strømforsyning | kan tilkøbes og monteres NICE PS124-backupbatteriet |
| Udgang til blinklys | til to blinklys 12V med 21W-pære (f.eks. NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Indikatorudgang (S.C.A.) | til én 21V-pære, maks. 4W (udgangsspænding +50% -30%), kan styre et lille relæ |
| BlueBUS-udgang | én udgang til op til 15 BlueBUS-enheder |
| STOP-indgang | til normalt åbne, normalt lukkede kontakter og enheder med en konstant modstand på 8,2KΩ |
| STEP-BY-STEP-indgang (P.P., trinvis betjening) | normalt åben (tilslutning udløser kommandoen "Trinvis betjening") |
| OPEN-indgang | normalt åben (tilslutning udløser kommandoen "Åbn") |
| CLOSE-indgang | normalt åben (tilslutning udløser kommandoen "Luk") |
| Radiomodtager | uden modtager, "SM"-stik til modtagere NICE SMXI, NICE OXI osv. |
| Antenneindgang | 52Ω til koaksialkabel RG-58 (eller lignende) |
| Programmeringsfunktioner | 8 funktioner, slå til/fra (Programmering af niveau I.) 8 funktioner, der kan indstilles (Programmering af niveau II.) |
| Selvdiagnosefunktioner |
måling af portfløjens længde (beregning af start- og stopafstande, beregning af punktet for delvis åbning) |
| Driftstemperatur | -20°C til +50°C |
| Anvendelse i saltholdige, sure og potentielt eksplosive miljøer | nej |
| Beskyttelsesklasse | IP44 |
| Mål | 195×330×277 (b×d×h) |
| Vægt | 8kg |
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
