NICE SPIDO600 – separat garageportåbner
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
På lager
1.896,30 kr. inkl. moms
| Vægt |
|---|
| 3,80 kg |
Beskrivelse af produktet NICE SPIDO600 – separat garageportåbner
NICE SPIDO600 er en separat garageportmotor med 24 V DC-motor, indbygget styring og radiomodtager. Sættet tilsluttes 230 V AC. Vælg skinne og fjernbetjening separat, eller vælg et komplet sæt.
Den tandremsskinne, der er forstærket med stålwirer, giver støjsvag drift. Styringen indlæser endepositioner, kraft og nedbremsning og registrerer forhindringer. Ved strømsvigt kan porten frikobles med snoren og betjenes manuelt.
Tilbehør og styring
Vælg sikkerhedskomponenter ud fra de faktiske risici ved garageporten. Motorens forhindringsregistrering erstatter ikke fotoceller, sikkerhedskant eller måling af kræfter ved overdragelse af installationen.
| Hvad | Hvorfor | Type / tilslutning |
|---|---|---|
| Styring | Indstilling, betjening og service af motoren; styrekortet er indbygget. | SPA600 med syvsegmentdisplay. Klemmer og diagram. |
| Skinne | Motoren bevæger slæden med arm og kræver en passende remskinne. | SR32B – separat. Montering. |
| Højere port | Vælg en forlængelse af skinnen ud fra portens type, højde, areal og modstand. | SR08B; begrænsninger. |
| Vipport | Vipporte med kontravægt kræver en passende armgeometri. | SPA5; SPA5 anvendes ikke ved vipporte med fjedre, afhængigt af monteringstypen. |
| Fotoceller | Registrering af forhindringer i det beskyttede område. Vælg det korrekte elektriske interface. | EPM – NC-relækontakt. Tilslutning. |
| Signallampe | Synlig signalering af portens bevægelse, eventuelt også ekstern antenne. | ELDC; FLASH-udgang og antenne. |
| Fjernbetjening | Modtageren er indbygget. Fjernbetjeningen skal gemmes i modtagerens hukommelse. | MYGO4, ON2E, INTI2. Parring. |
| Reserveforsyning | Mulighed for betjening under strømsvigt, når der er tilføjet et batteri. | PS124; montering og frakobling. |
| Serviceindstilling | Fejlfinding og mere avancerede indstillinger via BusT4. | Oview + IBT4N. |
Separat motor eller komplet sæt
Dette produktkort tilbyder en separat SPIDO600. For en komplet løsning skal du også vælge skinne, betjening og sikkerhedstilbehør. Fotoceller, signallampe, reserveforsyning og SPA5-arm bestilles efter behov; de er ikke automatisk inkluderet i alle sæt.
| Separat motor | Sæt med skinne | Sæt med skinne |
|---|---|---|
NICE SPIDO600 600 N; ledhejseport op til 9,6 m². Tilføj skinne og fjernbetjening. | NICE SPIDO600 600 N; SR32B-skinne og fjernbetjening afhængigt af sættets indhold. | NICE SPIDER800 800 N; SR32B + 1 × MYGO4. Sektionsport op til 11,4 m². |
Hvilken garageport er motoren egnet til?
Med standardskinnen SR32B afhænger de omtrentlige mål af garageportens type. Målene i tabellen er bredde × højde. Egnetheden afhænger også af afbalancering, friktion og monteringsplads.
| Porttype | Omtrentlig størrelse | Betingelse |
|---|---|---|
| Sektionsport | 3,7 × 2,6 m | Ca. 9,6 m². |
| Vipport uden fremspring | 3,5 × 2,4 m | SPA5; areal 8,4 m². |
| Vipport med fremspring | 3,5 × 3,0 m | SPA5; areal 10,5 m². |
| Vipport med fjeder | 3,5 × 3,0 m | Afhængigt af monteringen uden SPA5; kontrollér kørselsbanen og afbalanceringen. |
Maksimal kraft 600 N angiver motorens trækkraft. Det er ikke portens vægt i kilogram. Ved test af porten i frakoblet tilstand må den kraft, der kræves for at bevæge porten manuelt i begge retninger over hele kørselsbanen, højst være 225 N. Motoren må ikke bruges som erstatning for reparation af beskadigede fjedre eller en dårligt afbalanceret port. For SPIDO600 gælder også en grænse for portens vægt på 110 kg og et samlet areal på højst 10,5 m²; for sektionsporte skal den lavere størrelsesgrænse overholdes.
SR32B-skinnen er 3,2 m lang og har en nyttig vognvandring på 2,8 m. Portens højde afhænger også af dens konstruktion og armens udformning. Til en højere port kan der tilføjes en SR08B-forlænger på 0,8 m med længere rem; ved en kørselsbane på 4 m er den nyttige vandring 3,5 m. En forlænger i sig selv bekræfter ikke, at motoren er egnet til en større eller tungere port. Send os portens bredde, højde og type samt den nødvendige vandring via kontakt.
Antal cyklusser og belastning
SPIDO600 er beregnet til privat brug: højst 40 cyklusser/dag og 4 minutters kontinuerlig drift. Ved gentagen betjening og øget modstand kan styringen midlertidigt begrænse driften for at forhindre overophedning af motoren. En cyklus omfatter både åbning og lukning.
Montering af skinne og motor
Montér med porten lukket og både netforsyning og reservebatteri frakoblet. Porten skal kunne bevæges jævnt med hånden og forblive afbalanceret i de enkelte positioner, når den er koblet fra vognen. Låse, der forhindrer automatisk bevægelse, skal håndteres før monteringen. Fjedre og kontravægte skal justeres af en kvalificeret tekniker.
- Kontrollér pladsen over porten, skinnens længde samt væggens og loftets styrke. Sørg for adgang til motoren og nødudløsningssnoren.
- Ved en skinne i to dele skal begge dele skubbes helt ind i samlemuffen. Ved en færdigsamlet SR32B bortfalder dette samlingstrin. Kontrollér, at vognen bevæger sig jævnt og uhindret.
- Sæt motorhovedet på skinnen, og fastgør det med de medfølgende skruer. Motorhovedet kan også drejes 90° i forhold til kørselsbanens akse i henhold til monteringstegningen.
- Justér remmens spænding. En for stram rem kan beskadige motoren; en løs rem medfører støj og upålidelig bevægelse. Brug den korrekte, længere rem ved forlængelse.
- Fastgør det forreste beslag til et tilstrækkeligt solidt underlag, og hæng den bageste del op i loftsbeslagene. Ret kørselsbanen ind, og spænd alle fastgørelser.
- Frakobl vognen med porten lukket, montér portbeslaget på linje med skinnen, og tilslut trækarmen. Et tyndt panel skal være tilstrækkeligt forstærket; monteringen skal kunne overføre motorens kraft uden deformation.
- Montér nødudløsningssnoren færdig. Kør vognen manuelt gennem hele banen, kontrollér afstandene, og lås vognen igen før indlæring.

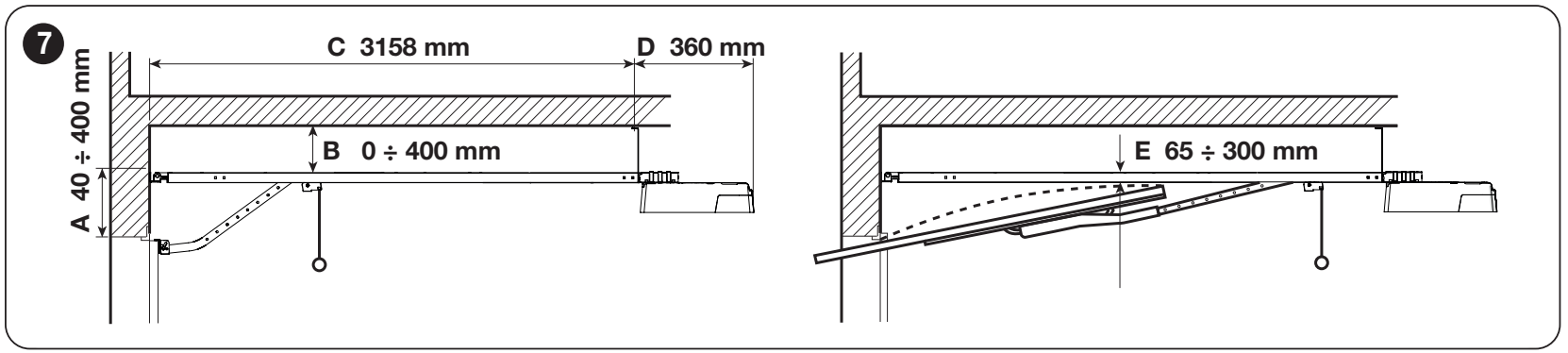

I den viste retning: A = 40–400 mm, B = 0–400 mm, C = 3 158 mm, D = 360 mm. For vipporte skal E = 65–300 mm, dvs. afstanden mellem kørselsbanen og det øverste punkt på portens overkant under bevægelse. Målene gælder for den viste monteringskonfiguration.
Kabling og netforsyning
Brug en beskyttet stikkontakt 230 V AC, 50/60 Hz med beskyttelsesleder og mulighed for sikker afbrydelse. Klip ikke det medfølgende kabel eller stik af. Hvis der ikke findes en egnet stikkontakt, skal en elektriker etablere tilslutningen og de nødvendige beskyttelser. Før lavspændingsledninger separat fra netledninger, og beskyt dem mod træk og kontakt med bevægelige dele.
| Tilslutning | Kabel / maksimal længde |
|---|---|
| Signallampe | 2 × 0,5 mm²; højst 20 m. |
| Antenne | Separat koaksialkabel RG58; højst 10 m, mindre end 5 m anbefales. |
| Trykknap / nøglekontakt | 2 × 0,5 mm² til potentialfri NO-kommando; højst 50 m. Til to kontakter: 2 kabler på 2 × 0,5 mm² eller ét kabel på 4 × 0,5 mm². |
| Fotoceller | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm², strømforsyning og NC-kontakt. Højst 30 m. |
| Sikkerhedskant | 2 × 0,5 mm²; højst 20 m. OSE kræver tre ledere i henhold til sikkerhedskantens tilslutning. |
| Netforsyning til stikkontakten | 3 × 1,5 mm² op til 30 m; ved længere føring anvendes ifølge monteringsvejledningen 3 × 2,5 mm² samt beskyttelsesjord ved automatikken. Elektrikeren står for projektering og udførelse. |
De angivne længder gælder for den pågældende tilslutning og det pågældende miljø. Ved en anden sikkerhedskant eller styreenhed skal du også følge enhedens egen vejledning. Netspænding må ikke tilsluttes tilbehørsindgangene.
Styrekort, klemmer og polaritet

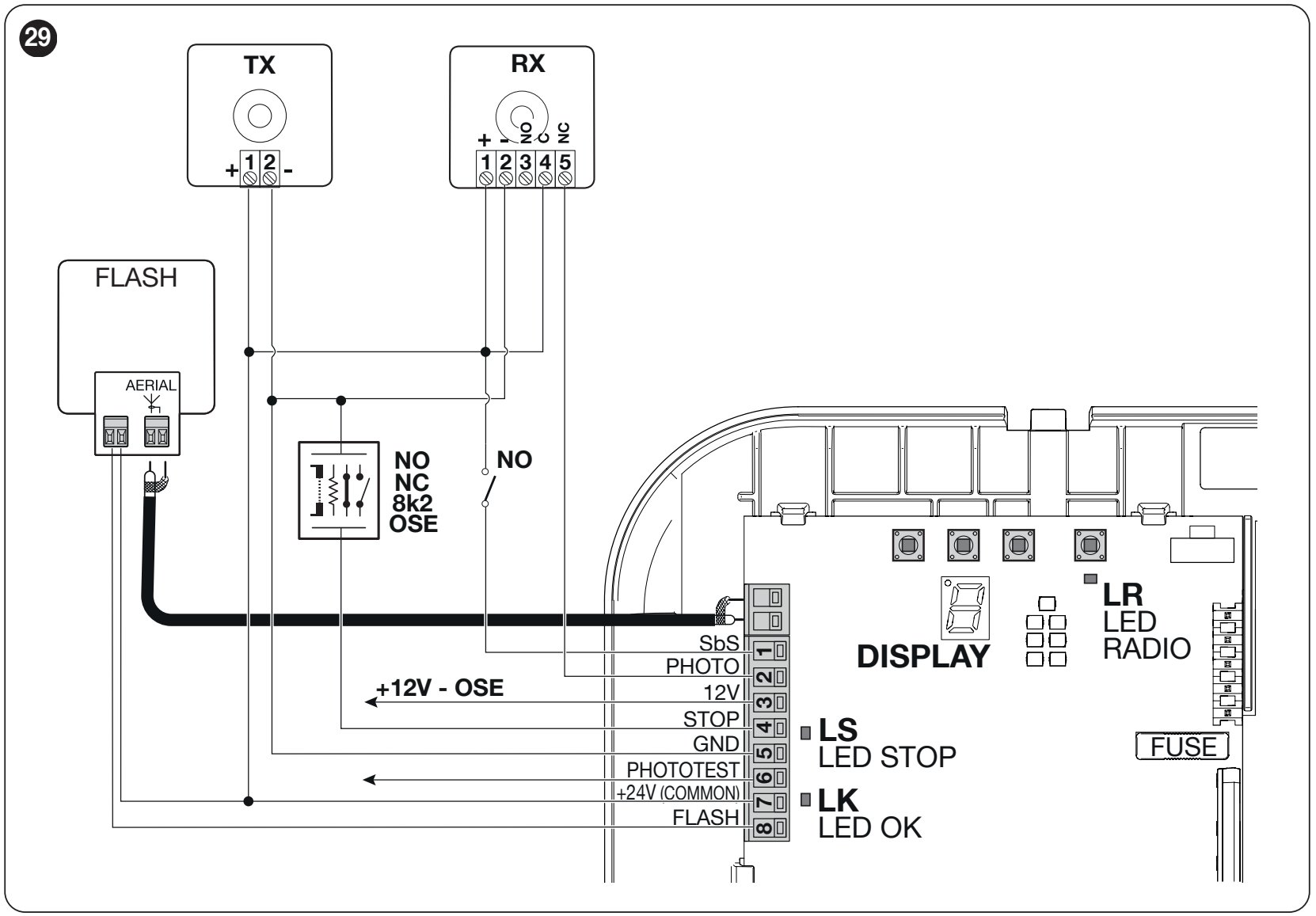

Følgende tilslutning og oversigt gælder for SPA600 med syvsegmentdisplay og PHOTOTEST-klemme. Kontrollér markeringerne på dit styrekort, før du tilslutter. Hvis kortet har udgangen OUT STB i stedet for PHOTOTEST, skal du bruge vejledningen for denne version.
| Klemme | Funktion og tilslutning |
|---|---|
| 1 – SbS | Potentialfri NO-kontakt mellem 1 og 7; trinvis styreimpuls. |
| 2 – PHOTO | Potentialfri NC-kontakt mellem 2 og 7; åbning udløser en sikkerhedsreaktion. |

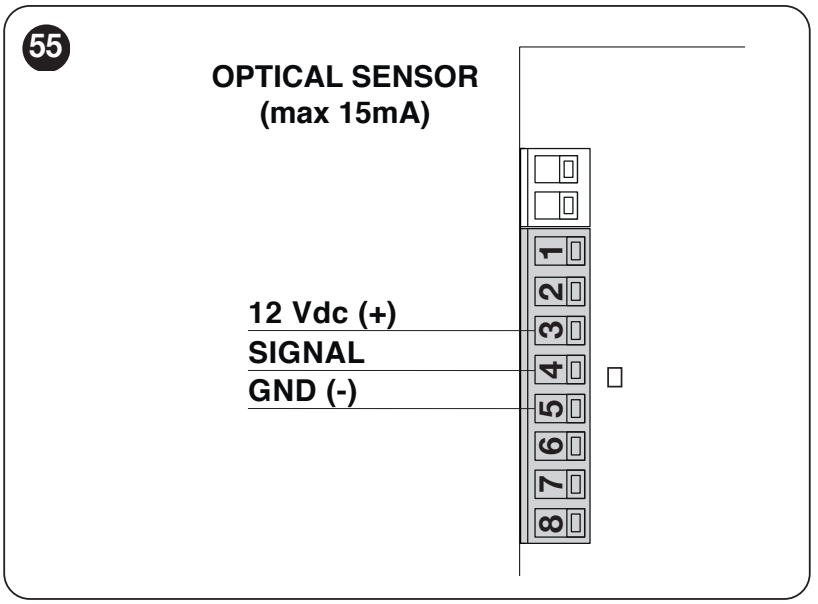

| 3 – 12 V OSE | Plus (+) 12 V DC til optisk sikkerhedskant, maks. 15 mA. Signal til 4, minus til 5. |
| 4 – STOP | Sikkerhedsindgang i forhold til 5 – GND; NO, NC, 8,2 kΩ eller OSE. Typen registreres under indlæringen. |
| 5 – GND | Minus (−) til hjælpestrømforsyning og OSE; ikke netforsyningens beskyttelsesjord. |
| 6 – PHOTOTEST | Koblet strømforsyning til fotocellens sender under test. I PHOTOTEST-tilstand maks. 15 mA; funktionen kan ændres i menuen. |

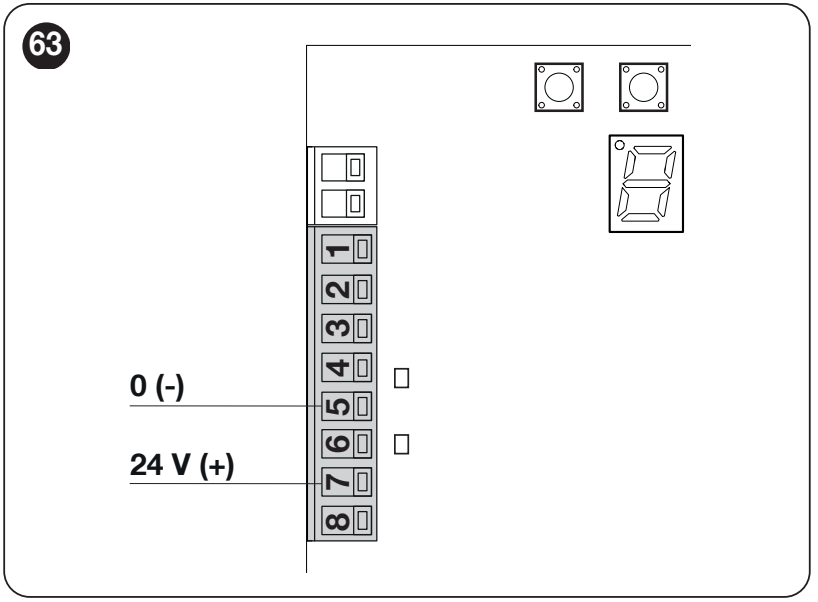

| 7 – +24 V COMMON | Plus (+); hjælpesystem 24 V DC, tolerance −30 % / +50 %, samlet maks. 100 mA mellem 7 (+) og 5 (−). |
| 8 – FLASH | Signallampe mellem 8 og 7 som vist på diagrammet. For én ELDC gælder en grænse på 200 mA; andre udgangsfunktioner kræver en anden belastning. |
| AERIAL | Separat topolet antennestik; koaksialkablets midterleder og skærm RG58 tilsluttes som vist på diagrammet. |
Trykknap, nøglekontakt eller relæ
Tilslut kun en potentialfri NO-kontakt, f.eks. en trykknap eller et relæ i en styreenhed. Kontakten forbinder 1 – SbS og 7 – COMMON. Tilslut ikke styreenhedens udgangsspænding til styreindgangen. Hvis styreenheden skal have strøm, skal du separat bruge 7 (+) og 5 (−) og overholde den samlede grænse på 100 mA.
Sikkerhedskant og STOP-indgang
STOP standser bevægelsen og udfører en kort reversering. Når sikkerhedsudstyret ændres, skal du indlære enhederne igen. Flere NO-kontakter tilsluttes parallelt, og NC-kontakter tilsluttes i serie. Tilslut 8,2 kΩ-kanter og kombinationer af disse i henhold til det relevante diagram; en almindelig kontakt giver ikke samme fejlregistrering som en overvåget kant.
Tilslutning af fotoceller
SPA600 har ikke BlueBUS. Til standardtilslutning skal du bruge NICE EPM med relækontakt. EPMB-modellen tilsluttes ikke til denne klemrække.
| Tilslutning af EPM | SPA600-klemmer |
|---|---|
| TX 1 (+) og RX 1 (+) | 7 – +24 V COMMON (+). |
| TX 2 (−) og RX 2 (−) | 5 – GND (−). |
| RX 4 – COM / RX 5 – NC | Mellem 7 – COMMON og 2 – PHOTO. Kontakten har ingen polaritet. Lad RX 3 – NO være fri ved denne tilslutning. |
EPM fungerer med 24 V DC i denne tilslutning; lav ikke en 12 V-broforbindelse. TX + RX-parret bruger ca. 55 mA, som skal medregnes i den samlede grænse på 100 mA for hjælpestrømforsyningen.

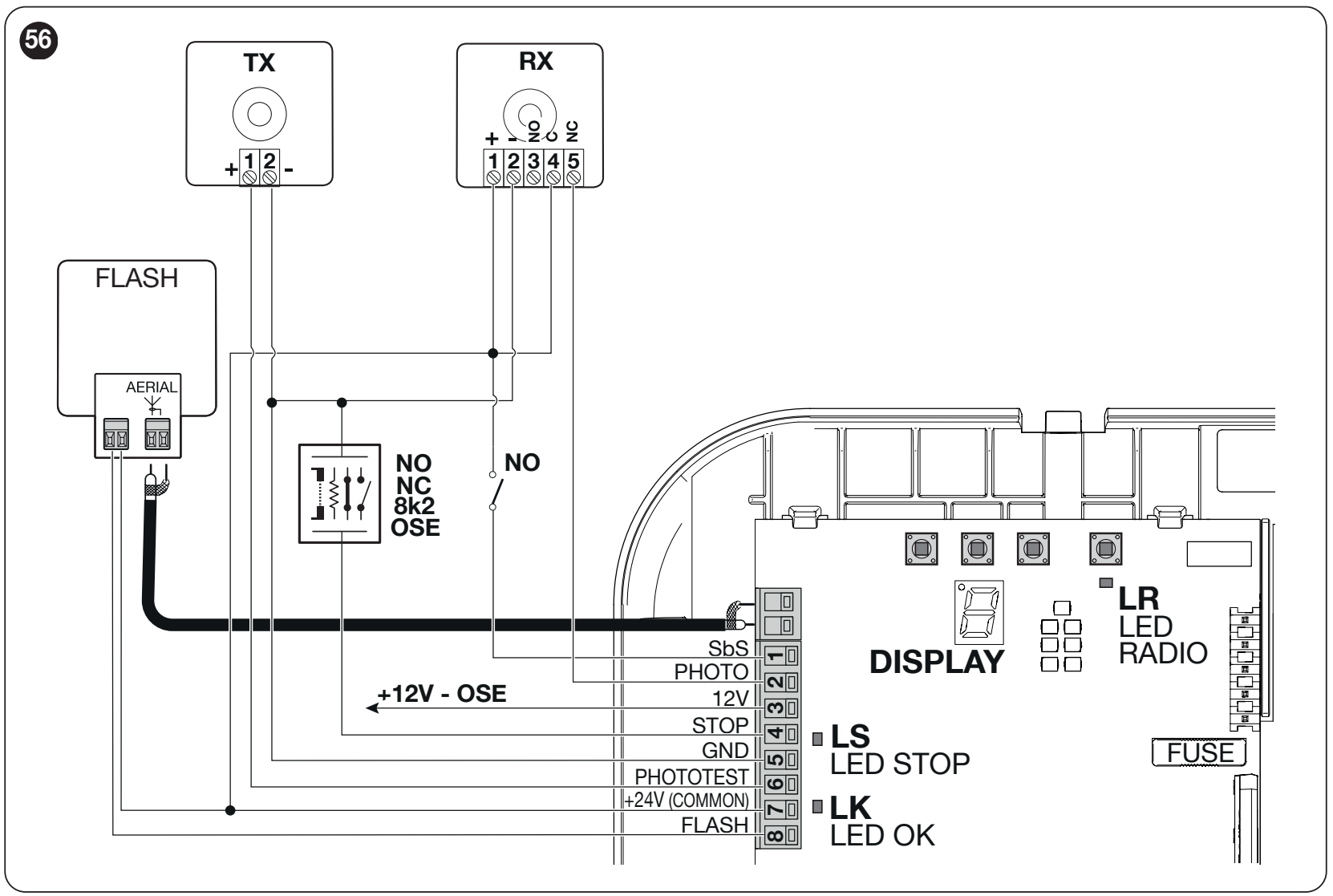

Tilslutning med PHOTOTEST-funktion
PHOTOTEST kontrollerer, at fotocellerne reagerer korrekt, før kørslen starter. Brug kun en sender, hvis strømforbrug ikke overstiger 15 mA; denne grænse gælder for hele udgangen. Kontrollér, at den konkrete TX er kompatibel, før du flytter strømforsyningen.
| Ledning | Tilslutning med test |
|---|---|
| TX plus (+) | 6 – PHOTOTEST i stedet for den konstante plusforsyning fra 7. |
| TX minus (−) | 5 – GND. |
| RX plus / minus | 7 (+) / 5 (−), konstant strømforsyning. |
| RX COM / NC | Mellem 7 og 2 – PHOTO; NC, ikke NO. |
I indstillingerne for PHOTOTEST skal værdien 0 bevares, og enhederne skal indlæres. EPM's almindelige strømforsyning fra 7 / 5 må ikke forveksles med en testet tilslutning, blot fordi fotocellerne er tilsluttet PHOTO.
FLASH-signallampe, belysning og antenne
NICE ELDC tilslut den via klemrækken mærket FLASH til 7 – COMMON og 8 – FLASH i henhold til SPA600-diagrammet. Standardtilstanden for blinklyset bruger 12 V DC; overhold grænsen for ét ELDC LED-blinklys 200 mA. Udgangens funktion skal indstilles tilsvarende via programmering. Tilslut ikke et 230 V-netblinklys til disse klemmer.
Ved FLASH-parret på blinklyset skal markeringen på den tilsluttede enhed følges. Polernes rækkefølge er ikke markeret på denne ELDC-detalje; overfør ikke orienteringen fra hjælpeklemrækken 24 V / GND til den. Indgangen AERIAL på ELDC er en separat antenne: Tilslut koaksialkablet til styringens antennestik som vist på billedet. Forveksl ikke antennen med strømforsyningen til blinklyset.
Motoren har også indbygget LED-belysning i garagen. Hvis funktionen FLASH eller PHOTOTEST ændres til belysning, lås eller radiokanal, ændres udgangens formål. Det samme stik må derefter ikke længere bruges til den oprindelige enhed.
Første opstart og indlæring
Færdiggør først mekanikken og tilslutningerne, fastgør slæden, og sørg for, at hele bevægelsesområdet er frit. Kontrollér STOP, fotocellerne og den korrekte bevægelsesretning. Indlæring af positioner, indlæring af kraft og parring af fjernbetjeningen er forskellige handlinger.
Når strømmen er tilsluttet, skal LED OK blinke cirka én gang i sekundet; ved opstart viser displayet hurtigt 8 i 3 sekunder. Blinklysets udgang skal være slukket i hviletilstand.

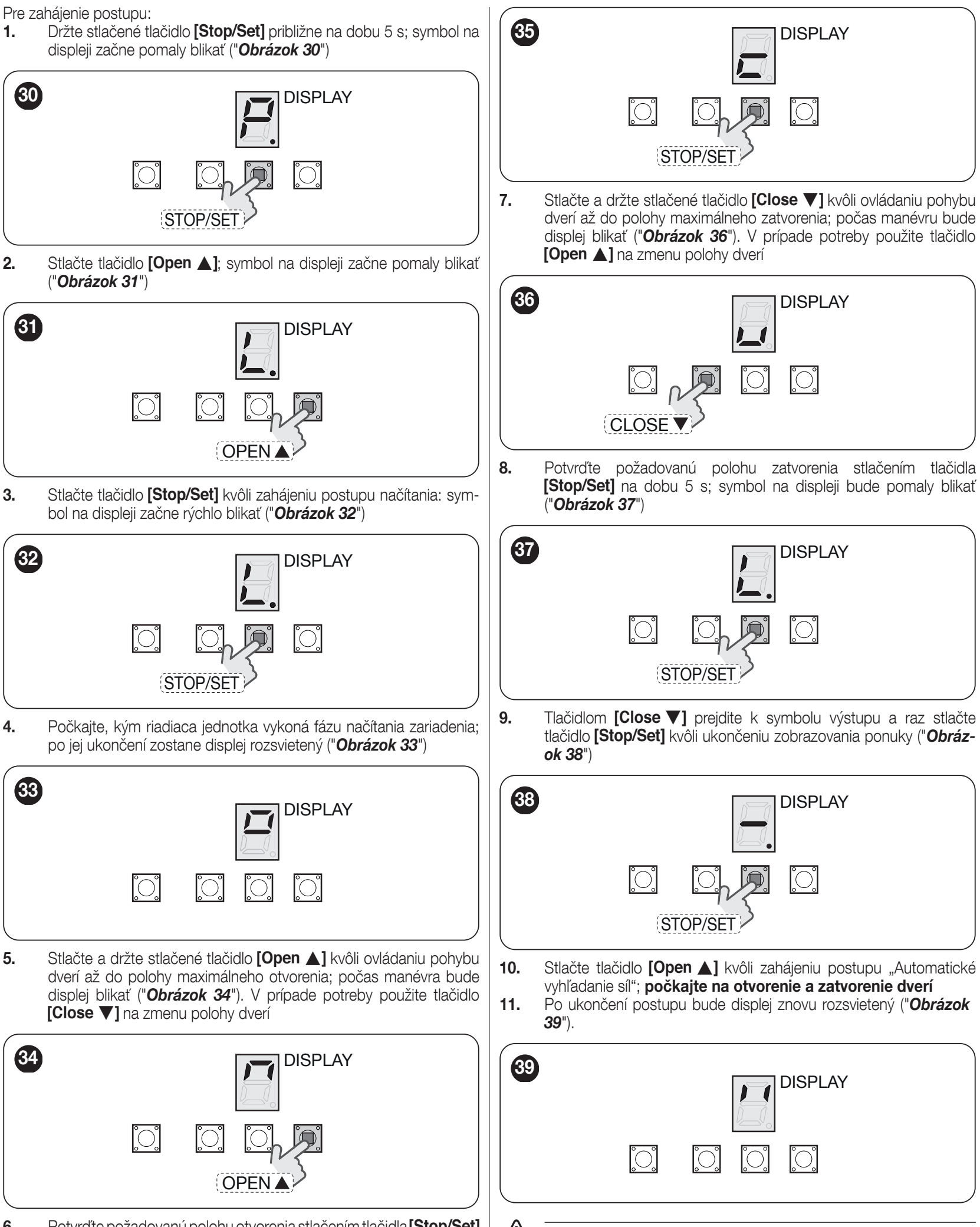

1. Indlæring af enheder og endepositioner
- Hold STOP/SET nede i cirka 5 sekunder, indtil symbolet for adgang til menuen blinker langsomt.
- Tryk på OPEN for at gå til punktet 1 – Søgning efter enheder og positioner. Tryk på STOP/SET for at starte; displayet blinker hurtigt.
- Vent, indtil genkendelsen af enhederne er fuldført, og displayet lyser konstant.
- Hold OPEN nede for at flytte porten til den ønskede åbningsposition. CLOSE bruges til at korrigere positionen. Bekræft ved at holde STOP/SET nede, indtil symbolet for lukket position vises som på billedet; slip knappen.
- Hold CLOSE nede for at flytte porten til den ønskede fuldt lukkede position. OPEN bruges til at korrigere positionen. Hold STOP/SET nede i 5 sekunder; symbolet blinker langsomt.
- Brug CLOSE til at gå til udgangssymbolet, og bekræft med STOP/SET. Tryk på OPEN: Porten åbner og lukker under den automatiske kraftindlæring.
- Vent, til processen er fuldført. Displayet skal lyse konstant. Hvis det begynder at blinke igen, skal du fjerne årsagen og gentage indlæringen.
Gentag indlæringen efter ændring af tilbehør
Gå til installationspunkt 1 i henhold til menuen. Hold STOP/SET nede i cirka 6 sekunder; når enhederne er genkendt, blinker displayet langsomt, hvorefter du slipper knappen. Hvis den langsomme blinkning ikke genoptages, skal du vente 15 sekunder uden at trykke på nogen knapper og gentage proceduren. Afslut via udgangssymbolet og STOP/SET. Gentag sikkerhedstesten efter ændringen.
Ændring af rotationsretning ved omvendt montering
- Afbryd både netstrømmen og backupstrømmen. Hold STOP/SET nede, og tilslut strømmen igen.
- Slip STOP/SET 3 sekunder efter, at strømmen er tilsluttet. Vælg retning med et kort tryk på STOP/SET: Det indvendige lys LC lyser = omvendt retning; lyser ikke = standardretning.
- Vent 3 sekunder uden at trykke på nogen knapper for at bekræfte, og indlær derefter positionerne igen.
Kraftindlæring og første bevægelsestest
Kraftindlæringen udfører automatisk en åbne- og lukkebevægelse med øget kraft. Hold personer og genstande væk fra porten imens. Når indlæringen startes via SbS eller radio, blinker det indvendige lys; startes den med kortets knapper, tænder lyset ikke. Efter ændring af positioner, hastighed, retning eller mekanisk aflastning skal kraften indlæres igen.
Hvis positioneringen afbrydes af STOP eller PHOTO, skal du fjerne årsagen og fortsætte med OPEN / CLOSE. Genoptag afbrudt kraftindlæring med en bevægelseskommando, når årsagen er fjernet.
Test før idriftsættelse
- Kontrollér manuel åbning og lukning over hele bevægelsesbanen med slæden frigjort: Den nødvendige kraft må ikke overstige 225 N (cirka 23 kg kraft, ikke portens masse). Fastgør derefter slæden igen.
- Gentag den elektriske åbning og lukning; porten skal nå de gemte positioner uden at hænge fast eller deformere beslagene.
- Kontrollér nedbremsning ved endepositionerne, at remmen aflastes efter stop, manuel frikobling og genfastgørelse.
- Afbryd hver fotocelle ved TX, ved RX og midt i strålen; kontrollér, at sikkerhedsreaktionen er korrekt. Afprøv alle STOP-enheder.
- Teknikeren skal måle stødkraften og kontrollere hele portens sikkerhed. Øget kraft må ikke bruges til at skjule dårlig mekanik. Mål igen efter ændring af kraften.
- Giv brugeren instruktioner om betjening, frikobling og vedligeholdelse. Gå kun igennem, når porten er helt åben og står stille.

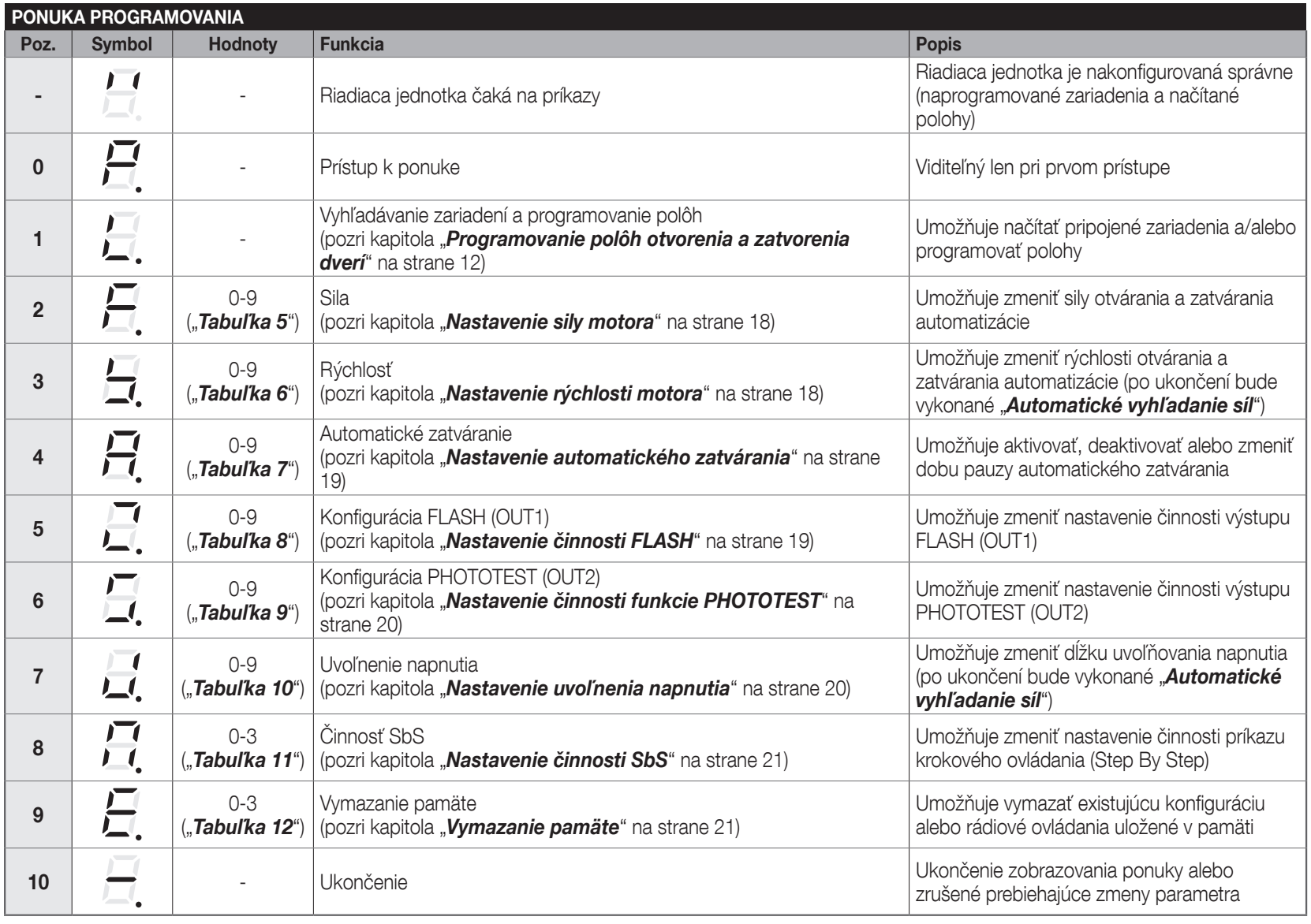

Programmering af SPA600 via displayet
Foretag indstillinger, når motoren står stille. Knapperne OPEN / CLOSE går gennem menuen eller ændrer værdien; STOP/SET vælger og bekræfter. Den lysende prik skelner mellem et menupunkt og dets numeriske værdi. Positionsnummeret nedenfor angiver punktets rækkefølge, ikke det viste symbol.
- Hold STOP/SET nede i cirka 5 sekunder, for at åbne menuen.
- Brug OPEN / CLOSE til at vælge funktionen ud fra symbolet på det originale billede. Tryk kort på STOP/SET; den aktuelle værdi vises.
- OPEN / CLOSE ændrer værdien. STOP/SET bekræfter værdien og vender tilbage til menuen.
- Vælg udgangssymbolet med vandret streg og bekræft med STOP/SET. Hvis du vælger udgang under ændring af en værdi, annulleres ændringen.
Punkt 1 bruges til indlæring af enheder og positioner, punkt 9 til sletning af hukommelsen. Fabriksindstillingerne er fremhævet med fed skrift.
| Position – parameter og funktion | Værdier |
|---|---|
| 2 – Kraft Reguleringsniveauer, ikke en værdi i newton. | 0 – minimum 1–4 – stigende niveauer 5 – fabriksindstilling 6–8 – stigende niveauer 9 – maksimum |
| 3 – Hastighed Værdierne angiver åbning / lukning i %. Efter ændring skal kraften indlæres. | 0 – 40 / 40 1 – 50 / 50 2 – 50 / 75 3 – 50 / 100 4 – 75 / 50 5 – 75 / 75 6 – 75 / 100 7 – 100 / 50 8 – 100 / 75 9 – 100 / 100 |
| 4 – Automatisk lukning Pause efter åbning før automatisk lukning. | 0 – fra 1 – 10 s 2 – 20 s 3 – 30 s 4 – 40 s 5 – 50 s 6 – 60 s 7 – 70 s 8 – 80 s 9 – 90 s |
| 5 – FLASH (OUT1) Funktionen skal passe til den faktisk tilsluttede belastning. Lås/magnet kun af egnet elektromagnetisk type. | 0 – signallampe, 12 V DC; for ELDC maks. 200 mA 1 – portstatus: udgangen er aktiv under bevægelse 2 – elektrisk lås, impuls 3 s 3 – elektrisk slutblik under åbning 4 – magnet aktiv, når porten er lukket; frigørelse og forsinkelse på 3 s før åbning 5 – belysning under bevægelse og 1 minut efter 6 – radiokanal 1 7 – radiokanal 2 8 – radiokanal 3 9 – radiokanal 4 Tilstand 1–9: 24 V DC, maks. 10 W. Hvis kanal 1–4 tildeles en udgang, udfører motoren ikke sin oprindelige kommando. |
| 6 – PHOTOTEST (OUT2) Overhold TX-grænsen ved test. Hvis du omprogrammerer udgangen, fungerer den ikke længere som fotocelletest. | 0 – PHOTOTEST, maks. 15 mA 1 – portstatus: udgangen er aktiv under bevægelse 2 – elektrisk lås, impuls 3 s 3 – elektrisk slutblik under åbning 4 – magnet aktiv, når porten er lukket; frigørelse og forsinkelse på 3 s før åbning 5 – belysning under bevægelse og 1 minut efter 6 – radiokanal 1 7 – radiokanal 2 8 – radiokanal 3 9 – radiokanal 4 Tilstand 1–9: 24 V DC, maks. 3 W. Når du har valgt 0, skal du indlære enhederne igen. En kanal, der er tildelt en udgang, styrer ikke motoren. |
| 7 – Aflastning af mekanikken En kort bevægelse i modsat retning aflaster spændingen efter standsning. Det er ikke en løftehøjde i centimeter. Efter ændring skal kraften indlæres. | 0 – fra 1 – minimum 2 – mellemtrin 3 – fabriksindstilling 4 – mellemtrin 5 – middelværdi 6–8 – højere mellemtrin 9 – maksimum |
| 8 – Trinvis kommando SbS Ændrer sekvensen for knappen og den tilsvarende radiokommando. | 0 – åbn → stop → luk → åbn 1 – åbn → stop → luk → stop 2 – fælles indgang: En kommando under åbning lukker ikke; efter fuld åbning lukker den næste kommando 3 – halvautomatisk åbning, lukning mens kommandoen holdes inde |
Indstil kun kraften til det niveau, der er nødvendigt for korrekt bevægelse. Et højt niveau må ikke kompensere for friktion eller en defekt fjeder. Kontrollér efter indstillingen beskyttelsen mod forhindringer og stødkraften.
Fjernbetjeninger og parring
Modtageren er indbygget. Kompatible fjernbetjeninger MYGO4, ON2E og INTI2 parres med RADIO-knappen. Hukommelsen har plads til 90: I tilstand 1 én plads til hele senderen, i tilstand 2 én plads pr. knap.
Tilstand 1 – alle knapper
- Hold RADIO nede, indtil LED'en LR lyser, og slip derefter.
- Inden for 10 s skal du holde en vilkårlig knap på den ensrettede fjernbetjening nede. Slip knappen efter tre lange blink fra LR.
- Du kan gemme endnu en sender inden for de næste 10 s. Et kort tryk på RADIO afslutter modtagelsen.
| Knap i tilstand 1 | Kommando |
|---|---|
| 1 | Trinvis kommando SbS |
| 2 | Delvis åbning |
| 3 | Åbn |
| 4 | Luk |
Tilstand 2 – én knap
Tryk på RADIO, og slip knappen n gange, svarende til kommandonummeret. LED'en LR gentager antallet. Gem den valgte knap på fjernbetjeningen inden for 10 s som beskrevet ovenfor; gentag proceduren for næste knap.
| Antal tryk på RADIO | Kommando |
|---|---|
| 1 | SbS |
| 2 | Delvis åbning 1 |
| 3 | Åbn |
| 4 | Luk |
| 5 | Belysning – timer |
| 6 | Belysning – tænd/sluk |
LR blinker 1 gang, hvis fjernbetjeningen allerede er gemt, 6 gange ved inkompatibel kodning og 8 gange, hvis hukommelsen er fuld.
Tilføjelse af en fjernbetjening ved hjælp af en eksisterende
Udfør proceduren inden for motorens rækkevidde og kun, når indlæring er aktiveret. Den nye fjernbetjening overtager den oprindeliges tildeling.
- Hold den ønskede knap på den nye fjernbetjening nede i mindst 8 s og slip den.
- Tryk langsomt tre gange på den gemte knap på den oprindelige fjernbetjening, og slip den igen.
- Tryk én gang på den samme knap på den nye fjernbetjening som i det første trin, og slip den igen.
Sletning af radiohukommelsen
Sletter alle gemte fjernbetjeninger. Hold RADIO nede, også efter at LED'en LR lyser og derefter slukker. Ved næste blink skal du slippe præcis ved det tredje blink. Fem lange blink bekræfter, at handlingen er gennemført. Sletning af radiohukommelsen er en separat handling, der adskiller sig fra nulstilling af styringen.
Låsning eller oplåsning af radiohukommelsen
- Afbryd strømforsyningen og backupbatteriet. Hold RADIO nede, og tilslut strømmen igen.
- Efter 5 s blinker LR langsomt to gange. Slip RADIO.
- Vælg inden for 5 s med korte tryk på RADIO: LR slukket = ulåst; LR lyser = låst.
- To langsomme blink 5 s efter det sidste tryk bekræfter, at afslutningen er gennemført.
En låst hukommelse forhindrer parring, kopiering og sletning af radiohukommelsen; det er ikke det samme som at låse porten mekanisk.
Sletning af hukommelsen og gendannelse af indstillinger
Vælg i menuen position 9 – Sletning af hukommelsen. Når du vælger en værdi, startes den tilsvarende sletning; det er ikke blot et uforpligtende valg. Beslut, hvad du vil bevare, før du fortsætter.
| Værdi | Hvad slettes |
|---|---|
| 0 | Brugerdefinerede parametre gendannes til fabriksindstillingerne; positioner og fjernbetjeninger bevares. |
| 1 | Konfiguration, indlærte enheder og positioner; fjernbetjeninger bevares. |
| 2 | Kun fjernbetjeninger i radiohukommelsen. |
| 3 | Hele hukommelsen, herunder konfiguration, positioner og fjernbetjeninger. |
Efter sletning af konfigurationen eller positionerne skal du igen indlære porten og udføre en test. Efter sletning af radiohukommelsen skal du igen parre fjernbetjeningerne.
Fejlfinding og afhjælpning af fejl
Displayet viser E1–E8. Det tilsvarende antal korte blink kan også vises af blinklyset eller den indvendige belysning; blinkserien gentages efter en pause på 1 s.
| Signal | Årsag og næste trin |
|---|---|
| E1 / 1 blink | Lukning / position Indlæring af positioner er ikke afsluttet. Udfør indlæring af positioner. |
| E2 / 2 blink | Fotoceller Fjern forhindringen, kontrollér justeringen og tilslutningen af fotocellerne. Det er forventet, at systemet reagerer, når der registreres en forhindring. |
| E3 / 3 blink | Kraftbegrænsning Kontrollér portens bevægelse manuelt, fjedrene, forhindringer og friktion. Indstil ikke automatisk en højere kraft; kontrollér mekanikken og sikkerheden. |
| E4 / 4 blink | STOP Kontrollér STOP-sikkerhedsanordningen. |
| E5 / 5 blink | Parameterhukommelse Vent mindst 30 s, og prøv at sende en kommando. Hvis fejlen fortsætter, skal du bestille service. |
| E6 / 6 blink | Manøvregrænse Vent nogle minutter, så motoren kan køle af. Kontrollér driftsbelastningen og portens modstand. |
| E7 / 7 blink | Internt elektrisk kredsløb Afbryd alle strømforsyninger i nogle sekunder. Hvis fejlen fortsætter, kontrollerer serviceafdelingen styrekortet og motorens kabelføring. |
| E8 / 8 blink | Vedvarende kommando Fjern den vedvarende aktive kommando, f.eks. en fastlåst knap eller et relæ; kontrollér SbS. |
| LED / status | Betydning og kontrol |
|---|---|
| OK – 1 grønt blink/s | Normal drift; to hurtige grønne blink angiver en ændring af indgangen. |
| OK slukket | Kontrollér strømforsyningen og sikringerne. Find og afhjælp årsagen til fejlen, før sikringen udskiftes. |
| STOP lyser / lyser ikke | Lyser = STOP er ikke aktiveret; lyser ikke = kontrollér STOP-anordningen. |
| Den indvendige belysning blinker | Automatisk indlæring af kraften er endnu ikke afsluttet; afslut indlæringen. |
| Fjernbetjeningens LED lyser, men porten reagerer ikke | Kontrollér parringen, kodningen og radiohukommelsens status. |
Brug ikke automatikken på normal vis, hvis en sikkerhedsanordning er defekt. Frigør porten sikkert manuelt og bestil en reparation. Udskift kun sikringen med en af samme type og mærkeværdi; reparér den ikke ved at forbinde den med en bro.
Backupbatteri PS124
PS124 monteres i det dertil beregnede rum i motorenheden og tilsluttes det dertil beregnede stik som vist i monterings-PDF'en. Tilslut det først, når mekanisk montering, tilslutning og programmering er afsluttet. Batteriet er spændingsførende, også når strømforsyningen er afbrudt: Afbryd strømforsyningen og PS124. Antallet af bevægelser ved strømsvigt afhænger af batteriets tilstand, temperaturen og portens modstand.
Frigørelse og manuel betjening
Frigør kun porten, når den står stille. Ved en defekt fjeder eller manglende balance kan den frigjorte port falde ukontrolleret; fastgør den, og tilkald en tekniker. Hvis garagen kun er tilgængelig gennem denne port, skal der på forhånd findes en løsning til udvendig frigørelse, der passer til den konkrete port.
- Træk i frigørelsessnor A. Slæden kobles fra, og du kan bevæge porten sikkert med hånden.
- For at låse den igen skal du trække i snor A igen som vist på det andet billede.
- Bevæg porten manuelt, indtil slædens nederste og øverste del flugter og griber ind i hinanden. Kontrollér, at slæden er låst, før du sender en elektrisk kommando.
Vedligeholdelse og sikker betjening
Planlæg eftersyn senest hver 6. måned eller efter 3.000 manøvrer, alt efter hvad der indtræffer først. Afbryd alle strømforsyninger før vedligeholdelse. Kontrollér skinnen, remmen, slæden, beslagene, for korrosion, fjedrene og portens balance; udskift slidte dele. Gentag testen af sikkerhedsanordninger og kræfter efter eftersynet.
Opbevar fjernbetjeninger utilgængeligt for børn. Gå ikke ind i portens bevægelsesområde, mens den er i bevægelse. Stop driften ved usædvanlig støj, rykvis bevægelse eller forringet balance, og kontakt service. Aflever elektronik og batterier på en egnet genbrugsstation, ikke i restaffaldet.
Tekniske specifikationer for SPIDO600
| Parameter | Værdi |
|---|---|
| Anvendelse | Elektromekanisk garageportåbner til private boliger. |
| Styreenhed | Indbygget SPA600 med display og PHOTOTEST. |
| Netforsyning | 230 V AC ±10 %, 50/60 Hz; beskyttelsesleder. |
| Motor | 24 V DC; hele enheden forsynes fra 230 V AC-nettet. |
| Maksimal / minimal kraft | 600 / 300 N. |
| Nominel / maksimal effekt | 150 / 350 W. |
| Maksimal hastighed | 0,20 m/s; den faktiske drift afhænger af indstillingen og belastningen. |
| Cyklusser/dag | 40; overhold også andre driftsgrænser. |
| Kontinuerlig drift | Maks. 4 minutter. |
| Kapslingsklasse / temperatur | IP40; −20 til +55 °C. |

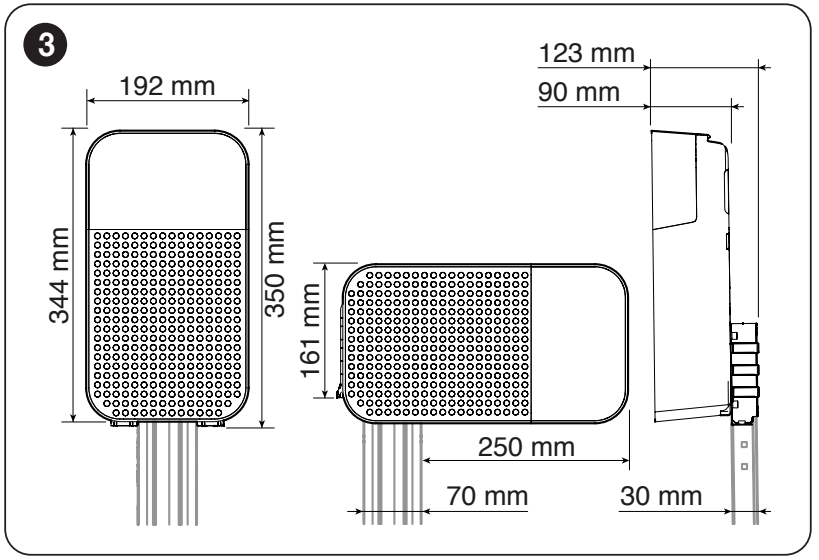

| Drivhovedets mål | 192 × 344 × 90 mm; monteringsdetaljer fremgår af tegningen. |
| Motorens vægt | 3,8 kg; ikke vægten af hele sættet. |
| Tilbehør | 24 V DC, tolerance −30 % / +50 %, maks. samlet 100 mA; polaritet og klemmer. |
| Backup | PS124 – valgfrit. |
| Belysning | Indbyggede LED'er. |
Programmering af SPIDO600 – video
Fremgangsmåden i videoen supplerer trinnene ovenfor; sammenlign altid tilslutningen med klemmerne på dit printkort.
Illustreret vejledning til hurtig montering af SPIDO600 (PDF). De fulde sikkerheds- og programmeringsinstruktioner findes i monteringsvejledningen nedenfor.
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
