Beskrivelse af produktet NICE Spinbus SN6021 – separat garageportåbner
En tilgængelig erstatning!
Nice NICE Spinbus SN6021 er blevet erstattet af en nyere model NICE SPIDO 600.
NICE Spinbus SN6021-portåbner er beregnet til sektionsopdelte garageporte med et areal på op til 10,5m2, eller fremspringende vippeporte til garager med et areal på op til 11,8m2, eller ikke-fremspringende vippeporte til garager op til 9,3m2. Hvilken er hvilken? Har en mekanisk stopkontakt. Portåbneren er ikkereversibel. Detaljerede tekniske egenskaber ». Download brugsanvisningen ».
(Er denne portåbner den rette for mig?)
Sammenlign med andre portåbnere:
| « Svagere portåbner | Stærkere portåbner » |
|---|---|
| Nej. |
|
Dette produkt – en selvstændig NICE Spinbus SN6021-portåbner til garageporte (vores kode NICE-SN6021) indeholder:
- elektromekanisk NICE Spinbus SN6021-portåbner med styreenhed NICE SNA20R10 (tidligere SNA2, eller SNA20). Portåbneren er leveret uden modtager. Ved udskiftning af portåbneren kan du bruge din ældre indstiksmodtager, hvor dine fjernbetjeninger er indkodet.
- monteringsvejledning
Prisgunstige sæt med portåbneren NICE Spinbus SN6021:
| Portåbnersæt med tilbehør » |
|---|
|
Spinbus SN6021-portåbner, SNA2-styreenhed, SMXI-modtager, FLO2RE-fjernbetjening, SNA30-skinne. |
Portåbneren er kompakt, sikker og praktisk og ideel til både privat og erhvervsmæssig brug. Slidstærkt plastkabinet med indbygget belysning af området.
Portåbneren er velegnet til automatisering af garageporte med et portfladeareal på 10,5m2 til sektionsopdelt garageport, 11,8m2 til fremspringende vippeport til garage, eller 9,3m2 til ikke-fremspringende vippeport til garage. Typer af garageporte. Værdierne gælder under de forhold, producenten har fastsat, såsom vejrforhold, temperaturforskelle, portens stivhed og især at porten bevæger sig let. Dette kan ikke altid opnås eller påvirkes, og derfor anbefaler vi at bruge NICE Spinbus SN6021-portåbneren til garageporte med højst 80% af disse værdier. Se kapitlet Valg af portåbner for yderligere oplysninger.
Meget brugervenlig teknologi BlueBUS muliggør strømforsyning og styring af op til 6 par fotoceller ved hjælp af et tolederkabel. Portåbneren har også en temperatursikring.
Justerbar hastighed, kraft og pausetid for automatisk lukning af portåbneren og mere, se Programmering.
Diagnostik ved hjælp af advarselsblink.
I tilfælde af strømsvigt kan portåbneren frigøres, så porten kan betjenes manuelt. Det er også muligt at tilslutte et NICE PS124-reservebatteri, som gør det muligt at udføre flere manøvrer i tilfælde af strømsvigt.
Drevets styreenhed har en programmerbar indgang, hvor der kan tilsluttes et advarselsblink, en indikator for åben port, en elektromekanisk lås eller en elektromagnetisk lås.
Drevet NICE Spinbus SN6021 er et elektromekanisk drev, der er velegnet til de klimatiske forhold i Slovakiet og opfylder alle europæiske sikkerhedsstandarder.
Tilbehør, der er kompatibelt med NICE Spinbus SN6021-drevet
Vi anbefaler også, at du tilkøber kompatibelt ekstraudstyr til drevet eller vælger et færdigsammensat fordelagtigt sæt:
| Hvad | Hvorfor | Type |
|---|---|---|
| Blinklys | Blinklyset signalerer, at porten bevæger sig, ved at blinke – velegnet ved udkørsler med dårligt udsyn. Det har desuden en indbygget antenne, som giver fjernbetjeningen længere rækkevidde. | |
| Fotoceller | De registrerer forhindringer under lukning og stopper bevægelsen – porten rammer hverken biler eller personer. | - MoonBUS (MOFB) |
| Sender |
Til fjernbetjening af porten. |
- FloR (Flo2R-s, Flo4R-s) |
| Modtager | Nødvendig til fjernbetjening af porten. | - OXI - SMXI |
| Antenne | For bedre rækkevidde på fjernbetjeningen. | - indbygget i blinklyset LUCYB, MLBT - kun ABFKIT-antenne, eller ABF |
| Tastatur | Hvis du glemmer fjernbetjeningen, hvis mange køretøjer eller personer kommer til dig, og du ikke vil give alle en fjernbetjening eller åbne porten manuelt. | - MOTXR |
Manual til NICE Spinbus SN6021-drevet
Manual til NICE Spinbus SN6021-drevet kan downloades her:
Manual til NICE Spinbus SN6021-drevet
Kort om NICE Spinbus SN6021
NICE Spinbus er en serie af selvlåsende elektromekaniske gear drev til garageporte. De leveres med styreenheden SNA2. Kompatible styreenheder er SNA2, eller SNA20. Styreenhederne har et SM-stik til modtagere radiosignal NICE SMXI, eventuelt NICE OXI. Elektrisk tilslutning af eksterne enheder (fotoceller, advarselsblink, osv.) blev i serien NICE Spinbus drev til garageporte gjort enklere ved hjælp af teknologien BlueBUS, som gør det muligt at tilslutte flere enheder til et fælles stik med blot ét tolederkabel, hvor polariteten ikke engang behøver at blive overholdt. Automatisk betjening kræver strømforsyning, men ved strømsvigt kan gearmotoren naturligvis låses op, så porten kan betjenes manuelt. Det er også muligt at tilkøbe et NICE PS124-reservebatteri, som gør det muligt at styre portens bevægelse, selv under strømsvigt.
Valg af drev – er drevet NICE Spinbus SN6021 egnet til min port?
Hver port har sit eget konstruktionssystem (sektionsport, vippeport, ...) og areal og hver portåbner har sine begrænsninger. Følgende porttyper er almindeligt tilgængelige på markedet:
| Sektionsopdelt garageport | Ikke-fremspringende vippeport til garage * |
|---|---|
 |
 |
| Fremspringende vippeport til garage | |
| uden fjedre* | med fjedre |
 |
 |
* For at automatisere en ikke-fremspringende vippeport til garage og en fremspringende vippeport uden fjedre skal der monteres en vippearm NICE SPA5.
Portåbneren NICE Spinbus SN6021 kan, når det rette tilbehør vælges, bruges til følgende arealer og portbladsdimensioner for de enkelte porttyper:
| Sektionsopdelt | Vippeport fremspringende |
Vippeport ikke-fremspringende |
|
|---|---|---|---|
| maks. 10,5m2 | maks. 11,8m2 | maks. 9,3m2 | |
| Styreskinne 3m |
2,4m × 4,4m |
2,8m × 4,2m |
2,2m × 4,2m |
| Styreskinne 4m | 3,4m × 3,1m | 3,5m × 3,4m | 3,2m × 2,9m |
Grundlæggende portbladets størrelse bestemmer det maksimale antal cyklusser pr. time og ligeledes antallet af cyklusser i træk, dvs. præciserer, hvor længe portåbneren kan være i drift. Større kraft (vægt) reducerer antallet af disse cyklusser yderligere procentuelt, fordi portåbneren belastes mere, og bestemmer også den maksimalt tilladte hastighed ved den pågældende belastning. Portåbneren er udstyret med en anordning (termisk sikring), som måler både motorens temperatur og den omgivende temperatur og reducerer antallet af mulige cyklusser tilsvarende:
| Antal cyklusser/time Antal cyklusser i træk |
Kraft, der kræves for at løfte portbladet* | |||
| Op til 250N | 250–400N | 400–500N | ||
|---|---|---|---|---|
|
P
|
Op til 2m |
20 |
14 |
5 |
| 2–2,5m | 15 7 |
10 5 |
4 2 |
|
| 2,5–3m | 12 5 |
8 4 |
3 1 |
|
| 3–3,5m | 10 4 |
7 3 |
2 1 |
|
* 1Kg=9,81N, dvs. kraften, der kræves for at løfte portbladet, kan også angives i kilogram ved at dividere med 9,81. F.eks. 500N svarer til ca. 51Kg.
Montering af NICE Spinbus SN6021
Monteringsmetoden for portåbneren varierer afhængigt af installationssituationen. Til porte med en højde på op til 2,5 m bruges en 3m styreskinne, og til porte med en højde på op til 3,5m bruges en 4m styreskinne. Styreskinnen kan også placeres på beslag fastgjort til loftet eller fastgøres direkte til loftet ved hjælp af NICE SNA16-beslag.
Kabelføring

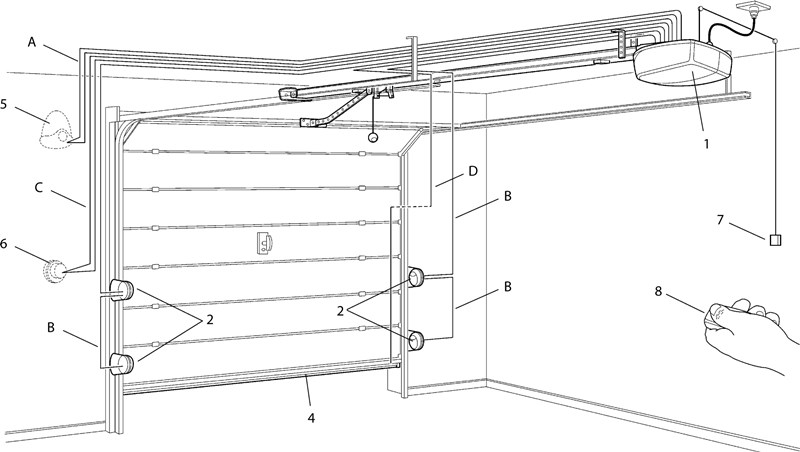

Typisk (valgfri) ser tilslutningen af portåbneren med tilbehør sådan ud for de enkelte porttyper som følger:

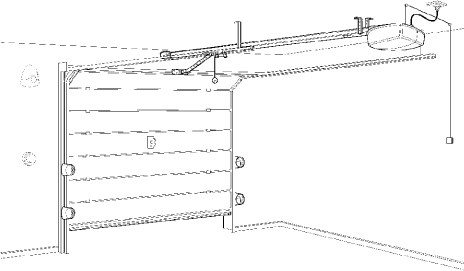

| Ledhejseport til garage | |
|---|---|
 |
|

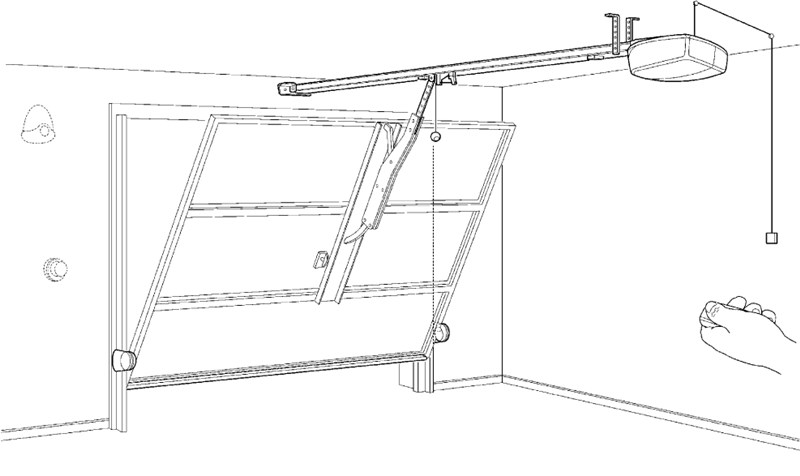

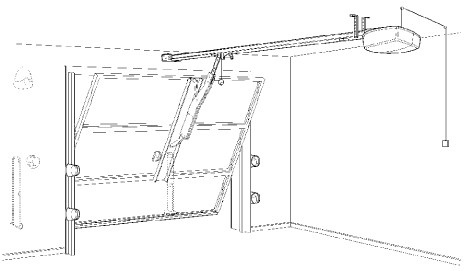

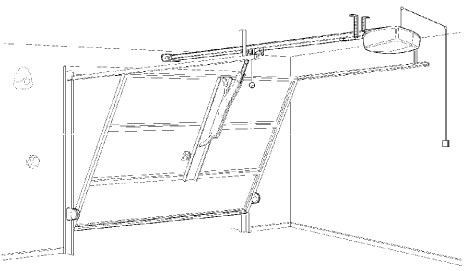

| Vipport til garage med fremspring* | Vipport til garage uden fremspring* |
 |
 |

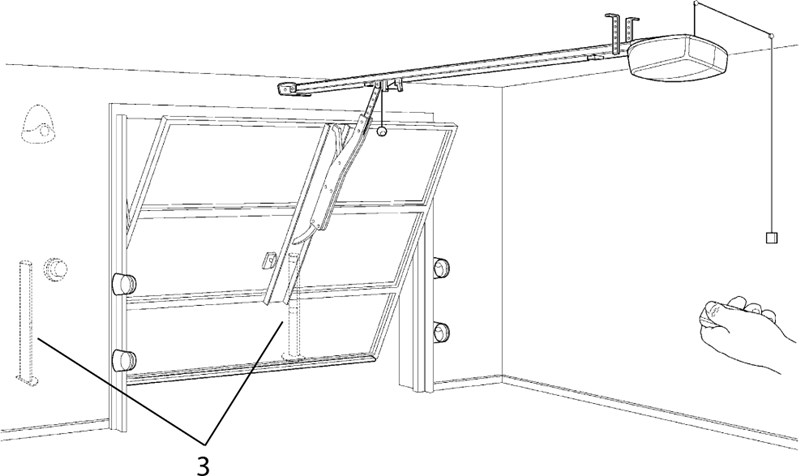

* Til automatisering af vipporte til garage uden fremspring samt vipporte med fremspring uden fjedre skal der monteres svingarm NICE SPA5.
Liste over tilbehør
|
|
Kabeloversigt
| Anvendelse | Type | Maks. længde |
|---|---|---|
| A. Blinklampe med antenne |
2×0,5mm2 |
20m 20m (anbefalet under 5m) |
| B. Fotoceller | 2×0,5mm2 | 30m, over 30m 2×1mm2 |
| C. Nøglekontakt | 4×0,5mm2 | 50m (eller 2×0,5mm 2×0,5mm2) |
| D. Sikkerhedskant | 2×0,5mm2 | 30m |
Installation af NICE Spinbus SN6021-portåbner
Den mekaniske installation af portåbneren består af tre trin:
- Forberedelser før montering
- Samling af styreskinnen
- Montering af portåbneren på den samlede skinne
- Montering af skinnen med portåbner på loftet
0. Forberedelser før montering
I. Der skal være tilstrækkelig plads til montering af portåbneren, især hvad angår styreskinnen. Du skal derfor have:
- tilstrækkelig længde i garagen (C+D) til at placere portåbneren (ca. 3,5m til en 3m-skinne, ca. 4,5 til en 4m-skinne),
- der skal også være en afstand mellem portens øverste punkt og loftet (A) på mindst 4cm og højst 40cm
- og afstanden mellem styreskinnen og loftet (B) bør højst være 40cm (en mindre afstand er også i orden; skinnen kan endda monteres direkte på loftet).

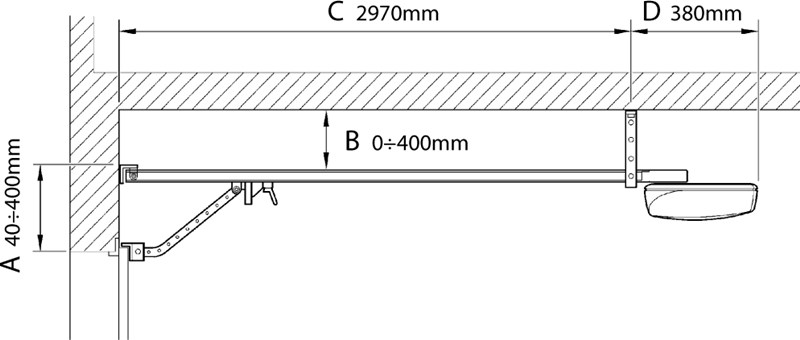

Se illustrationen for at få et bedre overblik:

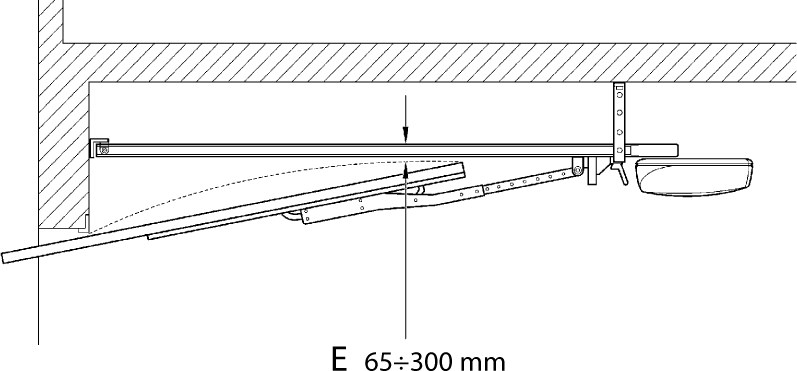

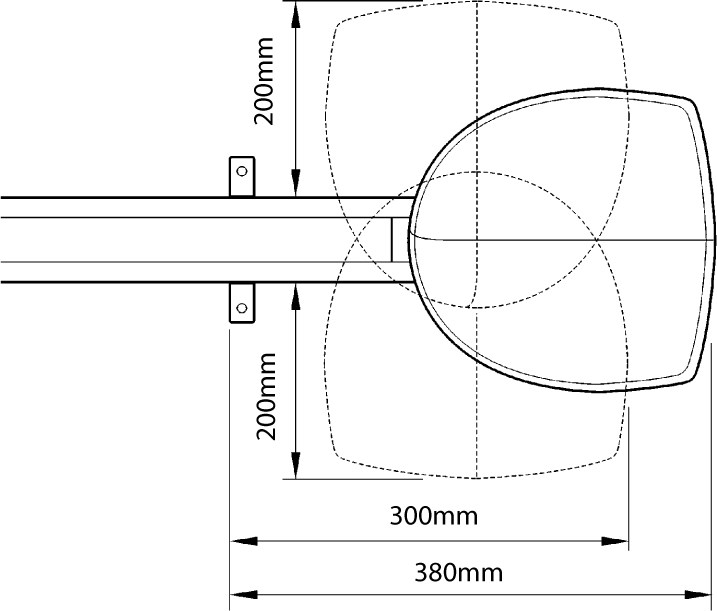

| II. Der skal også være plads til selve portåbneren: | III. Ved en vipport til garage skal afstanden mellem styreskinnens underside og portbladets højeste punkt (E) under åbning være mindst 6,5cm og højst 30cm: |
 |
 |
Advarsel: Hvis ovenstående betingelser ikke er opfyldt, kan NICE Spinbus SN6021-portåbneren ikke monteres, eller der skal findes en alternativ forankringsløsning.
1. Samling af styreskinnen
Se fremgangsmåden for den skinne, du har:
| NICE SNA3X (3x1m) |
NICE SNA30 (3m) |
|---|---|
|
|
|
2. Montering af portåbneren på den samlede skinne

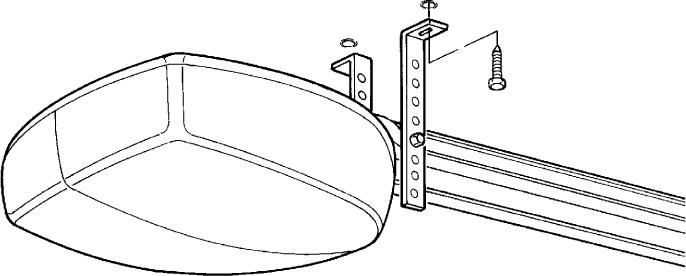

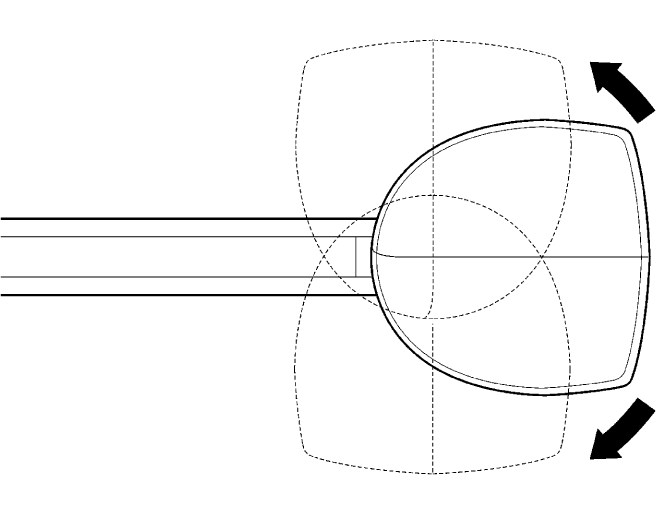

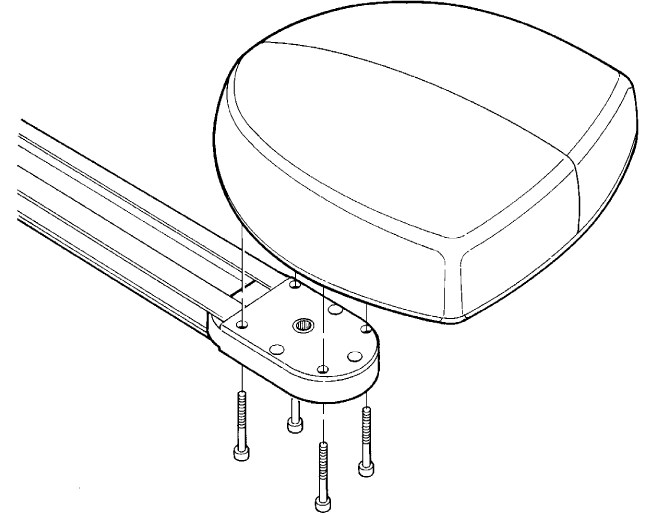

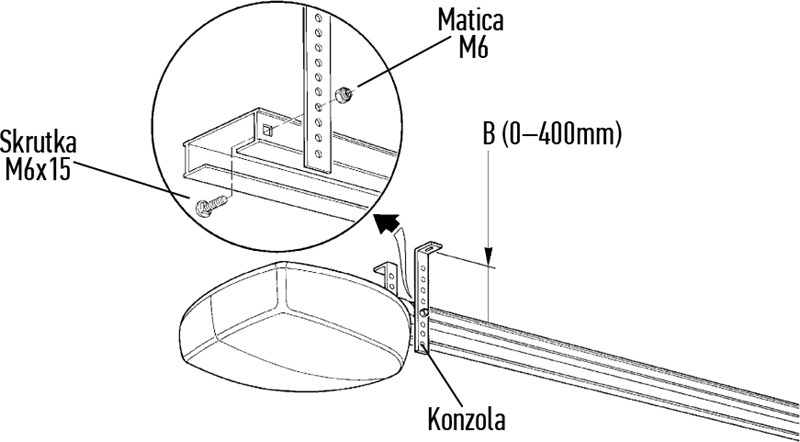

| 1. Portåbneren kan fastgøres på tre måder, alt efter hvilken placering der passer bedst til pladsforholdene. | 2. Fastgør portåbneren til drivhovedet med de fire medfølgende skruer 6,3x38, så drejebevægelsen overføres. |
|---|---|
 |
 |
3. Montering af skinnen med portåbner på loftet

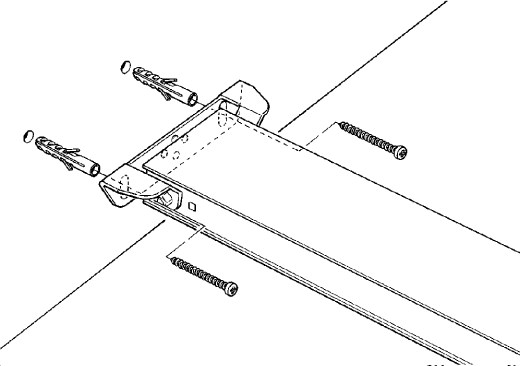

Ud fra de målte værdier for afstanden mellem skinnen og loftet samt portens overkant markeres to monteringshuller midt for porten. Afhængigt af typen kan det forreste beslag fastgøres:

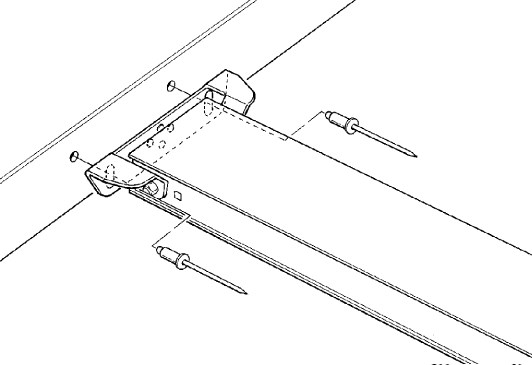

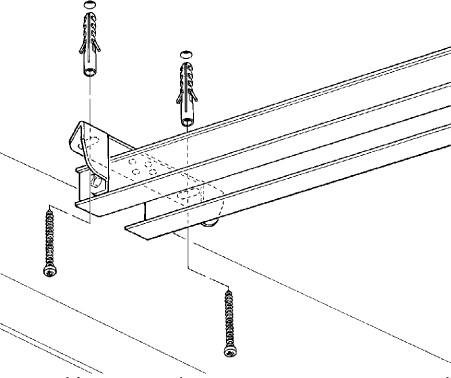

| Der kan bruges nitter til profilen | Brug rawlplugs og skruer til væggen | Hvis forholdene tillader det, kan skinnen eventuelt monteres direkte i loftet |
|---|---|---|
 |
 |
 |

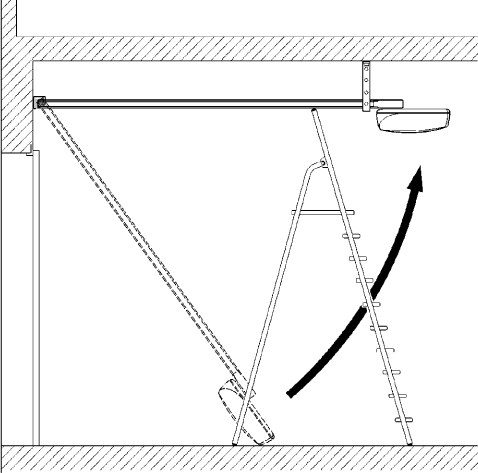

Når monteringshullerne er boret, fastgøres det forreste beslag. Lad den anden ende af skinnen med motoren blive på gulvet, og fortsæt således:

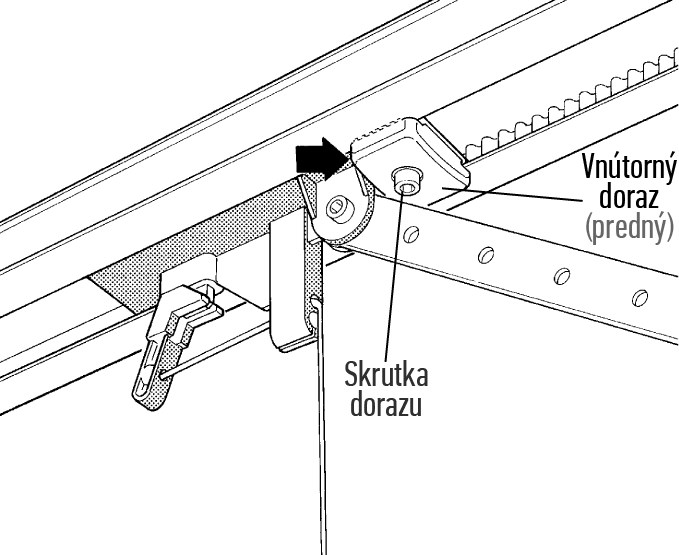

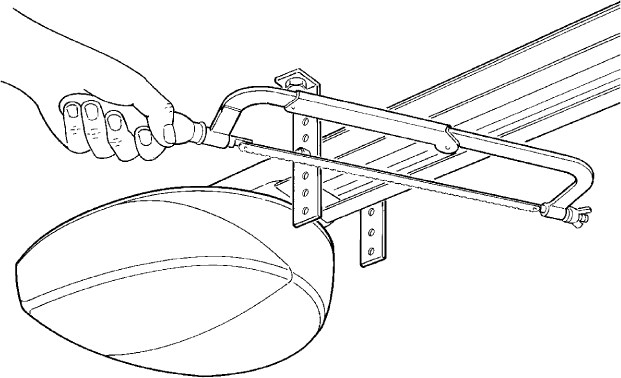

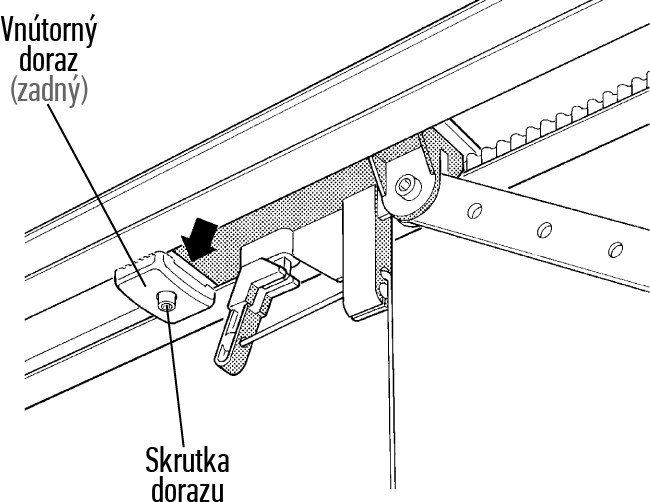

Programmering af motoren
Hvordan motoren programmeres, afhænger af den medfølgende styreenhed. Følgende styreenheder er kompatible med NICE Spinbus SN6021-motoren:

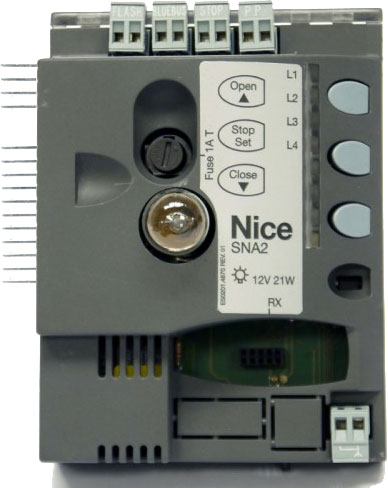

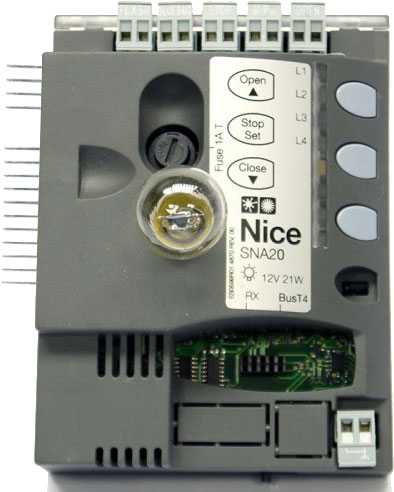

| SNA2 | SNA20 |
|---|---|
|
|
|
|
Samme som SNA2, men det er også muligt at:
|
Frigørelse af NICE Spinbus SN6021-motoren

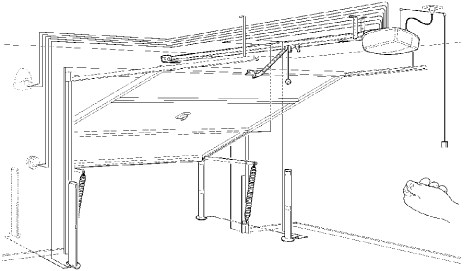

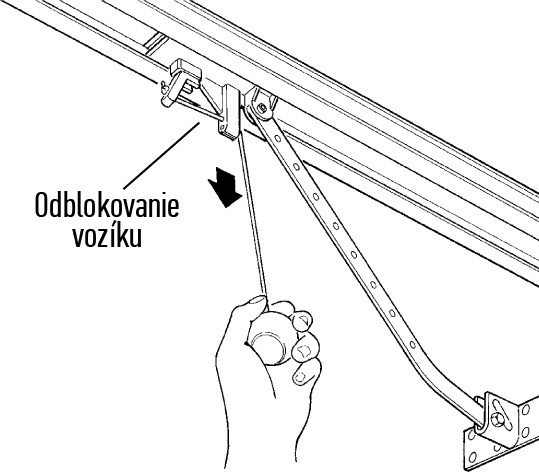

I tilfælde af strømsvigt kan du ikke betjene porten med fjernbetjeningen. Derfor kan motoren frigøres ved hjælp af frigørelseshåndtaget så porten kan betjenes manuelt:

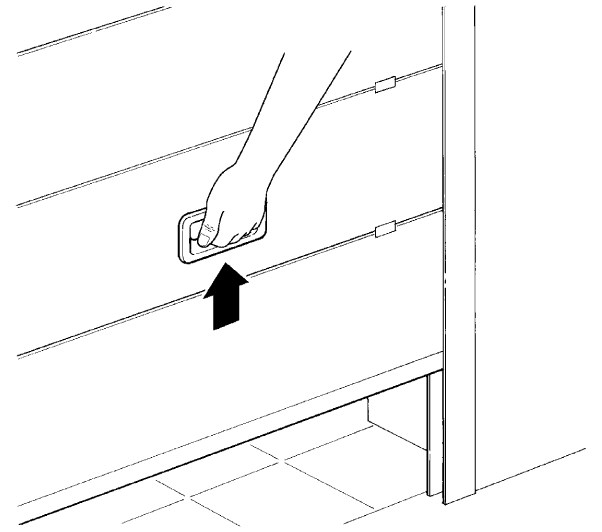

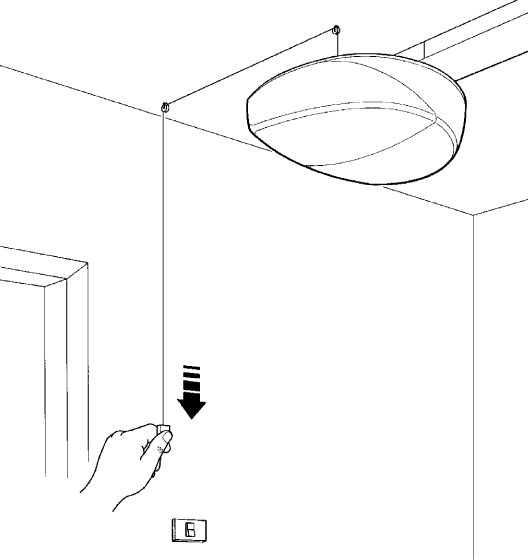

| 1. Træk i vognens frigørelseshåndtag. | 2. Bevæg portbladet |
|---|---|
 |
 |
Udskiftning af pæren i NICE Spinbus SN6021-motoren

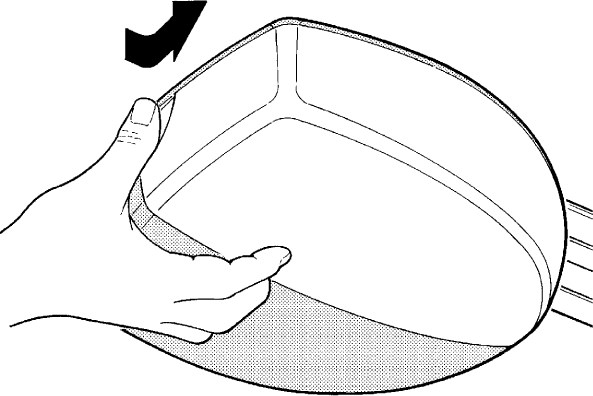

Afbryd strømmen til motoren, før du udskifter pæren, og følg disse trin:

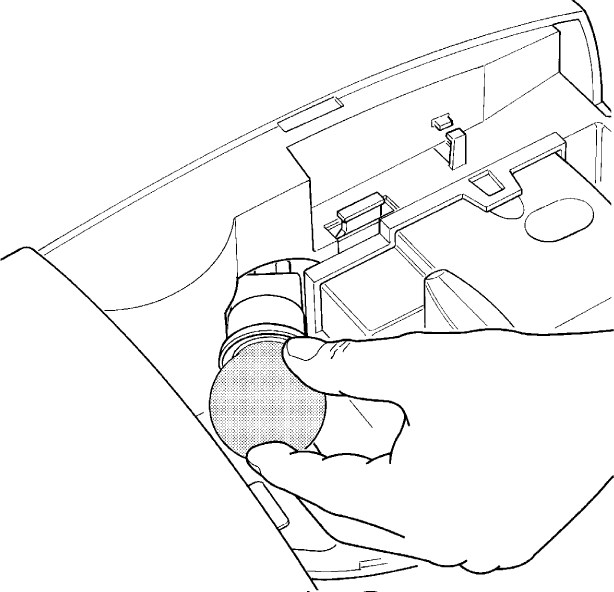

| 1. Tryk det hvide dæksel ind, og drej det | 2. Skru den gamle pære ud. Skru derefter en ny 230V 60W-pære med E27-fatning i. |
|---|---|
 |
 |
Tekniske specifikationer for NICE Spinbus SN6021-motoren
| Model | NICE Spinbus SN6021 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Typebetegnelse | Elektromekanisk gearmotor til automatisk drift af garageporte i private hjem. Leveres med styreenhed SNA2. Egnet styreenhed er enten SNA2, eller SNA20. | ||||||||||
| Tandhjul | Diameter: 9,5mm Antal tænder: 28 Kompatibel med skinner: SNA3X, SNA30, SNA6 |
||||||||||
| Drejningsmoment [Kraft] |
11,7Nm [650N] – nødvendig for at sætte portbladet i bevægelse |
||||||||||
| Nominelt moment [Nominel kraft] |
5,85Nm [345N] – nødvendig for at holde portbladet i bevægelse |
||||||||||
| Hastighed | 0,20 m/s | ||||||||||
| Nominel hastighed | 0,08 m/s | ||||||||||
| Grænse for antal cyklusser i træk | 50 cyklusser/dag (styreenheden begrænser antallet i henhold til begrænsningerne, se Valg af drev) | ||||||||||
| Driftsgrænse | 3 minutter (styreenheden begrænser tiden i henhold til begrænsningerne, se Valg af drev) | ||||||||||
| Strømforsyning | 230V (+10% -15%) 50/60Hz | ||||||||||
|
Effektforbrug |
270W | ||||||||||
| Isolationsklasse | 1 – skal jordforbindes | ||||||||||
| Nødstrømforsyning | kan tilkøbes og installeres NICE PS124-backupbatteri | ||||||||||
| Belysning | Pære 12V 21W, BA15-fatning | ||||||||||
| Udgang til advarselslampe |
Afhængigt af den programmerede udgang:
|
||||||||||
| BlueBUS-udgang | én udgang til 2 BlueBUS-enheder | ||||||||||
| STOP-indgang | til normalt åbne, normalt lukkede kontakter og enheder med konstant modstand på 8,2KΩ | ||||||||||
| STEP-BY-STEP-indgang (P.P., trinvis betjening) | normalt åben (lukning udløser kommandoen "Trinvis betjening") | ||||||||||
| Radiomodtager | uden modtager, "SM"-stik til modtagere NICE SMXI, NICE OXI osv. | ||||||||||
| Antenneindgang | 52Ω til koaksialkabel RG-58 (eller tilsvarende) | ||||||||||
| Programmeringsfunktioner | 4 funktioner til/fra (Programmering af niveau I.) 4 justerbare funktioner (Programmering af niveau II.) |
||||||||||
| Selvdiagnosticeringsfunktioner |
|
||||||||||
| Driftstemperatur | -20°C til +50°C | ||||||||||
| Brug i saltholdige, sure og potentielt eksplosive miljøer | nej | ||||||||||
| Beskyttelsesklasse | IP40 – til indendørs brug eller godt beskyttet udendørs brug | ||||||||||
| Mål | 311×327×105 (b×l×h) | ||||||||||
| Vægt | 3,6kg |
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
