NICE SNA2 – erstatningsstyreenhed til NICE Spinbus SN6021-drev
| Produktets tilgængelighed: | erstattet | Produktet produceres ikke længere, men heldigvis er det blevet erstattet af en nyere model. |
|---|
Beskrivelse af produktet NICE SNA2 – erstatningsstyreenhed til NICE Spinbus SN6021-drev
Styreenheden er udskiftet. Dens fuldt kompatible efterfølger er NICE-SNA20.
Det er mere fordelagtigt at købe hele NICE Spinbus-drevet end at købe styreenheden separat. NICE Spinbus-drevet.
NICE SNA2-styreenhed er kompatibel med garageportdrev NICE Spinbus SN6021. Omfatter et stik af typen SM til tilslutning af radiomodtager (SMXI, OXI, ...) fra fjernbetjeninger (Flor, Era Flor, Era One, Era Inti, ...).
Understøtter teknologien BlueBus, som gør det nemt at tilslutte ekstraudstyr (fotoceller, signallampe, kortlæsere, nøglekontakter, osv.) med kun et tolederkabel, hvor det heller ikke er nødvendigt at tage hensyn til polariteten.
Takket være 24 V har styreenheden et strømforbrug på kun 2 W i standbytilstand med tilsluttet modtager til styresignal forbrug på kun 2 W.
Diagnosticering via advarselslampe.
Når portfløjens længde er registreret, indstilles accelerations- og decelerationsintervallerne automatisk ved åbning og lukning. Derudover kan man indstille kraft, hastighed osv. Se programmering af styreenheden til drevet. Registrering af forhindringer under hele portfløjens bevægelse sikrer sikker drift af motorerne.
NICE SNA2-styreenhed er velegnet til de klimatiske forhold i Slovakiet og opfylder alle europæiske sikkerhedsstandarder.
Tilbehør, der er kompatibelt med NICE SNA2-styreenheden
Vi anbefaler, at du tilkøber kompatibelt ekstraudstyr til styreenheden:
| Hvad | Hvorfor | Type |
|---|---|---|
| Signallampe | Signallampen blinker, når porten bevæger sig – velegnet ved udkørsler med dårligt udsyn. Den har desuden en indbygget antenne, som giver fjernbetjeningen længere rækkevidde. | |
| Fotoceller | Ved lukning registrerer de forhindringer og stopper bevægelsen, så porten ikke rammer biler eller personer. | - MoonBUS (MOFB) |
| Sender |
Til fjernbetjening af porten. |
- FloR (Flo2R-s, Flo4R-s) |
| Modtager | Nødvendig til fjernbetjening af porten. | - OXI - SMXI |
| Antenne | For bedre rækkevidde på fjernbetjeningen. | - integreret i advarselslampen LUCYB, MLBT - kun ABFKIT-antenne, eller ABF |
| Tastatur | Hvis du glemmer fjernbetjeningen, eller hvis mange køretøjer eller personer kommer til dig, og du ikke vil give alle en fjernbetjening eller åbne manuelt. | - MOTXR |
Manual til NICE SNA2-styringen og NICE Spinbus SN6021-motoren
Manualen til NICE SNA2-styringen og NICE Spinbus SN6021-motoren kan downloades her:
Manual til NICE SNA2-styringen og NICE Spinbus SN6021-motoren
Tilslutning af NICE SNA2-styringen til NICE Spinbus SN6021-motoren
...til elnettet
Tilslut blot motoren til en stikkontakt.
...til ekstraudstyr
Bemærk: Husk at afbryde strømforsyningen, før du tilslutter, frakobler eller ændrer tilslutningen af ekstraudstyr, enten på afbryderen, ved at tage forsyningssikringen ud, eller ved at frakoble reservebatteriet.
NICE SNA2-styring til motor NICE Spinbus SN6021 har følgende ind- og udgange til ekstraudstyr:
| Indgang/udgang | Beskrivelse | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Programmerbar udgang, hvis funktion kan indstilles ved programmering på niveau II for L4, se Programmering på niveau II, L4 – udgangsindikator. Den kan programmeres til følgende enheder:
|
|||||||||||||
| Indgang til parallel tilslutning af kompatible enheder, der anvender teknologien BlueBUS via et tolederkabel, der både overfører strømforsyning og kommunikationssignal. | |||||||||||||
| STOP (Stop) |
Indgang til enheder, der stopper portens bevægelse. Følgende enheder kan tilsluttes:
|
||||||||||||
| Indgang til enheder, der styrer portens bevægelse trinvist (se Trinvis styring af portens bevægelse). Normalt åbne enheder (NO) kan tilsluttes. | |||||||||||||
| AERIAL (Antenne) |
indgang til radioens modtagerantenne. Antennen er normalt indbygget i advarselslampen, f.eks. NICE LUCYB, NICE MLBT, eller der kan anvendes en separat ekstern antenne NICE ABFKIT. |
Sikringer til motoren
 |
I drevet findes der to sikringer:
|

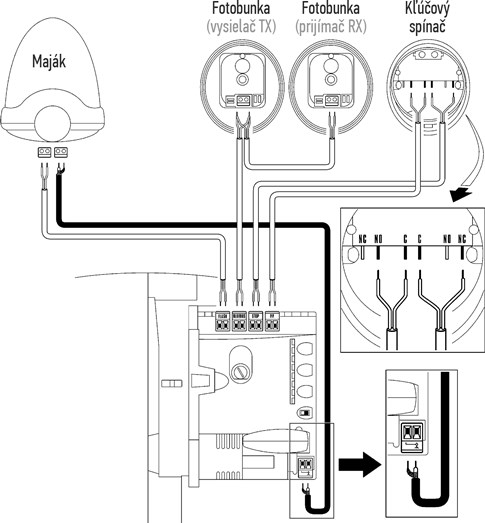

Standardtilslutningsdiagram:
Tilslutning af ledninger
Før ledningerne frem, og tilslut dem til styreenheden på følgende måde:
| 1. Tryk det hvide dæksel ind, og drej det | 2. Før kablerne gennem åbningen, før antennekablet til siden gennem øjet, og tilslut alle kablerne. |
|---|---|
 |
 |
Drevets fotoceller
Den meget brugervenlige BlueBUS-teknologi gør det muligt at forsyne og styre 2 par fotoceller med et tolederkabel.
TILSLUTNING AF FLERE PAR FOTOCELLER NICE MOFB TIL DATANETVÆRK NICE BLUEBUS
Placér fotocellerne omkring porten eller lågen i henhold til eksemplerne på fuld tilslutning, og indstil jumperne efter jumpertabellen for fotocellerne NICE MOFB til portstyringen. For at undgå interferens mellem par, der er placeret tæt på hinanden, skal orienteringen af senderne i henhold til disse eksempleroverholdes TX og modtagerne RX. Tilslut fotocellerne parallelt som vist på tegningen (polariteten behøver ikke at blive overholdt):
Eksempel på placering af fotoceller
| Sektionsopdelt garageport | Vipbar garageport |
|---|---|
 |
 |
Hvis du vil have fotocellerne til at fungere som portåbnere (se FA1 og FA2 på tegningen), dvs. når du kører ind mellem deres optiske akser, skal de åbne porten. For at gøre dette skal forbindelsen A på senderen TX og modtageren RXafbrydes, se tegningen:
Jumpertabel for NICE MOFB-fotoceller til portstyring
 |
Tilslutning af flere par fotoceller til BlueBUS-systemet BlueBUS foregår ved at indstille forskellige kombinationer af jumpere, og hvert tilsluttet par skal have sin egen unikke jumperkombination. Sørg for, at der ikke er to par med samme kombination i ét BlueBUS-datanetværk. Inden for et par fotoceller skal jumperindstillingen på både senderen TX og modtageren RX være den samme. Hvis jumpertypen kun bruger én jumper, skal den anden altid lægges i det ubenyttede rum, som vist på tegningen til venstre. |
| Betegnelse for fotocellepar | Jumper med kombination af jumpere |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
|
FOTO 3 ADVARSEL: IKKE TILLADT KONFIGURATION! |
 |
|
FA1 |
 |
|
FA2 |
 |
Hvis det af en eller anden grund er nødvendigt at udskifte en fotocelle, skal du blot indstille den til samme jumper som den oprindelige. Det er ikke nødvendigt at udføre fasen for registrering af enheder.
Radiosignalmodtager til drev
 |
SNA2-styreenhed drev NICE Spinbus SN6021 har et SM-stik til tilslutning af en ekstern radiomodtager (f.eks. NICE OXI, NICE SMXI). Denne modtager er helt nødvendig for at opfange kommandoer, der sendes fra fra fjernbetjeninger, dvs. den er en forudsætning for fjernbetjening af skydeporten med fjernbetjening. |
Parring af fjernbetjeninger med drevet
Besøg vores vejledning til parring af fjernbetjening med drev, eller klik på:
Registrering af tilsluttede enheder til drevet
Efter hver tilslutning, frakobling eller ændring af tilslutningen af ekstraudstyr til BlueBUS-indgange og STOP skal fasen for registrering af ekstraudstyr udføres. Drevet gør dig selv opmærksom på, at denne handling skal udføres, ved at LED'erne L1 og L2 blinker.
 |
|
Registrering af garageportens fløjlængde
For at porten kan bevæge sig korrekt (især hvad angår beregning af accelerations- og decelerationsstrækning samt delvis åbning), skal drevet selv registrere portfløjens længde. Under denne handling bevæger drevet porten fra stop til stop og registrerer portens længde.
 |
|
Programmering af drevet
SNA2-styreenheden til Spinbus SN6021-drevet giver mulighed for at programmere flere funktioner, enten ved at slå funktioner til/fra ved programmering på niveau I., eller ved at indstille standardparameteren ved programmering på niveau II.
SNA2-styreenheden har tre knapper til betjening og programmering af drevet:
 |
Knap | Funktion |
|---|---|---|
| Open | Med knappen kan drevet få kommandoen til at åbne porten. Under programmering bruges den også til at øge værdien af den parameter, der programmeres. | |
| Stop/Set | Med knappen kan drevet få kommandoen til at stoppe porten. Tryk på knappen, og hold den nede i 5 sekunder for at gå til programmering på niveau I. Tryk igen på knappen, og hold den nede for at gå til programmering på niveau II. for den aktuelle LED. | |
| Close | Med knappen kan drevet få kommandoen til at lukke porten. Under programmering bruges den også til at mindske værdien af den parameter, der programmeres. |
Programmering – niveau I.
På niveau I programmeres slår til/fra den pågældende funktion. Når en funktion er slået til, lyser den tilhørende LED på styreenheden. Alle funktioner er slået fra fra fabrikken.
Gå ind i programmering på niveau I ved at holde knappen "Stop/Set" nede i ca. 5 sekunder, indtil LED L1 begynder at blinke. Brug derefter knapperne "Open" og "Close" til at flytte den aktuelle LED op eller ned. Du har 10 sekunder til hver handling, ellers forlader drevet programmeringstilstanden. Når den blinkende LED er ud for LED'en for den funktion, du vil slå til eller fra, skal du trykke én gang på knappen "Stop/Set" for at få blinket til at gå hurtigere (funktion slået til) eller langsommere (funktion slået fra). Lad derefter drevet forlade programmeringstilstanden af sig selv inden for 10 sekunder. Hvis alt er gået som det skal, lyser den tilsvarende LED for den funktion, der blev slået til.
Liste over funktioner, der kan programmeres til at være slået til:
| LED | Funktion | Beskrivelse |
|---|---|---|
| L1 | Automatisk lukning |
Efter et bestemt tidsrum (indstillet under "Programmering på niveau II – Pausevarighed") efter åbning af porten begynder porten at lukke automatisk. Hvis funktionen er slået fra, kan porten kun betjenes via portens fjernbetjening osv. |
| L2 | Lukning efter afbrydelse af fotocellerne |
Funktionen gør det muligt kun at holde porten åben så længe, det er nødvendigt for, at et køretøj kan passere. Når fotocellerne igen er frie (køretøjet er kørt igennem), begynder porten automatisk at lukke efter 5 sekunder. Funktionen virker på to måder, afhængigt af om automatisk lukning er slået til (se den foregående funktion). Automatisk lukning slået til – Porten standser, når fotocellerne igen er frie, og begynder at lukke efter 5 sekunder. Det betyder, at porten ikke behøver at åbne helt. |
| L3 | Motorkraft |
Funktionen påvirker motorens følsomhed over for forhindringer. Hvis denne funktion er slået fra, er drevet mindre følsomt, hvilket er velegnet til større og tungere porte.. Hvis din port er lille og let, kan du slå funktionen til.. |
| L4 | Standbytilstand |
Denne funktion gør det muligt at reducere strømforbruget til et minimum. Når funktionen er aktiv, slukker styreenheden ét minut efter portens seneste bevægelse BlueBUS-indgangen (og dermed alle enheder, der er tilsluttet den), samt alle LED'er undtagen BlueBUS-LED'en, som blinker langsomt. I denne tilstand genstarter styreenheden først, når den modtager en kommando, og udfører derefter kommandoen. |
Programmering på niveau II
På niveau II indstilles værdier for de enkelte funktioner (disse funktioner adskiller sig fra på niveau I).).
Glem programmering på niveau I.. Gå ind i programmering på niveau II ved at holde knappen "Stop/Set" nede i ca. 5 sekunder, indtil LED L1. Brug derefter knapperne "Open" og "Close" til at flytte den aktuelle LED op eller ned. Du har 10 sekunder til hver handling, ellers forlader drevet programmeringstilstanden. Når den blinkende LED er ud for LED'en for den funktion, hvis parameter du vil indstille, skal du holde knappen "Stop/Set" nede for at åbne indstillingen for den pågældende LED. LED'en, der bliver ved med at lyse (mens du stadig holder "Stop/Set" nede), viser den aktuelle parameterværdi. Du kan ændre værdien op eller ned ved hjælp af knapperne "Open" eller "Close" (mens du stadig holder knappen "Stop/Set" nede). Slip derefter "Stop/Set", og lad drevet forlade programmeringstilstanden af sig selv inden for 10 sekunder. Kontrollér, at alt er gået som det skal, ved at gentage fremgangsmåden uden at ændre parameterværdien.
Liste over funktioner, der kan programmeres:
|
Indgangs-LED — Navn |
Indstillings-LED — Værdi |
|---|---|
| L1 — Pausevarighed Hvis værdien for "Automatisk lukning" er slået til under programmering på niveau I, |
L1 — 10 sekunder L2 — 20 sekunder L3 — 40 sekunder L4 — 80 sekunder |
|
Indstiller portens bevægelsessekvens, der udføres, når man gentagne gange trykker på f.eks. en knap på portens fjernbetjening eller aktiverer STEP-BY-STEP-indgangen (også betegnet P.P.eller trindrift). |
L1 — Åbn/Stop/Luk/Stop L2 — Åbn/Stop/Luk/Åbn L3 — Fællesskab L4 — Dødemandsbetjening |
|
Indstiller portens hastighed under normal drift (ikke ved acceleration eller deceleration). |
L1 — Meget langsom (55 %) L2 — Langsom (70 %) L3 — Middel (85 %) L4 — Hurtig (100 %) |
|
Indstiller, hvornår der skal sendes et signal til udgangen FLASH udgangen FLASH |
L1 — Port åben-indikator L2 — Advarselsblink L3 — Elektromekanisk lås L4 — Elektromagnetisk lås |
Tilslutning af ekstra eksternt udstyr til portåbneren
 |
Hvis du har brug for at tilslutte ekstra udstyr til portåbneren, som kræver ekstern strømforsyning (f.eks. indikatorbelysning, nøglekontakt, magnetkort osv.), skal udstyret tilsluttes som vist på tegningen. Den leverede spænding er 24 V DC -30 % til +50 % med en maksimal strøm på 100 mA. |
Portåbnerens specialfunktioner
Porten holdes åben
Hvis kommandoen til STEP-BY-STEP-indgangen (også kaldet P.P. eller trinvis styring) varer længere end 3 sekunder, holder styreenheden porten åben, så længe kommandoen er aktiv. Funktionen er især nyttig i kombination med en timer.
Tvungen bevægelse
Hvis en sikkerhedsanordning svigter, eller hvis der f.eks. kommer en genstand, som ikke kan fjernes, ind i lysstrålen fra fotocellerne og porten af sikkerhedsmæssige årsager ikke vil bevæge sig, kan tilstanden "Dødemandsbetjening" aktiveres enten permanent under Programmering af niveau II. i indstillingen L2 - Trinstyringstype til værdien L4 - Dødemandsbetjening, eller midlertidigt:
- Send en kommando til porten (med fjernbetjeningen, med nøglekontakten osv.)
- Hvis der er et problem, bevæger porten sig ikke, og blinklyset vil sandsynligvis signalere en fejl.
- Send derfor kommandoen igen inden for 3 sekunder efter den foregående kommando, og hold den nede.
- Porten bevæger sig, så længe du holder kommandoen nede, og stopper, når du slipper den.
Fejlfinding af portåbneren
Hvis noget er uklart, eller du har andre problemer, er du velkommen til at kontakte vores tekniske support for NICE-portåbnere.
Afhængigt af problemets art
Under monteringen (eller hvis portåbneren svigter) kan du støde på et af følgende problemer:
|
Problem |
Mulig løsning |
|---|---|
|
Porten reagerer ikke på kommandoen fra fjernbetjeningen, og LED'en på fjernbetjeningen lyser ikke. |
Kontrollér, om batterierne til portåbnerens fjernbetjening er i orden. Hvis ikke, skal du udskifte dem. Du finder vejledningen i manualen til den pågældende fjernbetjening. |
|
Porten reagerer ikke på kommandoen fra fjernbetjeningen, men LED'en på fjernbetjeningen lyser. |
Kontrollér, om fjernbetjeningen er blevet gemt i hukommelsen modtageren fungerer korrekt, eller prøv at fjernbetjeningen gemme den igen. |
|
Porten bevæger sig ikke, og BlueBUS-LED'en blinker ikke.
|
Kontrollér, om portåbneren får 230 V strøm. Hvis ja, skal du måle begge sikringer og om nødvendigt udskifte dem med nye sikringer med samme specifikationer. |
|
Porten bevæger sig ikke, og blinklyset blinker ikke. |
Kontrollér, om portåbneren overhovedet registrerer kommandoen. Når en kommando sendes fra med fjernbetjeningen bør BlueBUS-LED'en blinke hurtigt to gange. Hvis kommandoen sendes fra en anden enhed via STEP-BY-STEP-indgangen (P.P.), bør den tilsvarende STEP-BY-STEP-LED. |
|
Porten bevæger sig ikke, og blinklyset blinker flere gange. |
Tæl antallet af blink, og se afsnittet Diagnostik ved hjælp af blink fra blinklyset. |
|
Porten begynder at bevæge sig, men stopper med det samme og begynder at bevæge sig i modsat retning. |
Den programmerede motorkraft er sandsynligvis for lav til din port. Kontrollér, at der ikke er forhindringer, som blokerer portens bevægelse, og øg om nødvendigt portåbnerens kraft. |
|
Porten starter, men blinklyset virker ikke. |
Kontrollér, om der er spænding på FLASH-udgangen under portens bevægelse (spændingsniveauet er ikke vigtigt, ca. 10-30 V DC). Hvis der er spænding på udgangen, er problemet sandsynligvis i blinklyset (eller en anden enhed). Prøv at udskifte den med en tilsvarende enhed, og se, om den virker. Hvis der ikke er spænding på udgangen, FLASH-udgangen kan være overbelastet. Kontrollér, om ledningsføringen er kortsluttet. |
Fejldiagnose ved hjælp af blink fra signallampen
Under portens bevægelse signallampen blinker regelmæssigt hvert sekund. Hvis der opstår et problem, signalerer signallampen fejlen med to hurtige blinkserier efter hinanden.
|
Blinkserie |
Fejl |
Løsning |
|---|---|---|
|
1 blink 1 sekunds pause 1 blink |
BlueBUS-fejl
|
Enheder, der er tilsluttet BlueBUS-indgangen svarer ikke til dem, der blev registreret under registrering af enhederne. Udfør registreringen igen. Hvis det ikke hjælper, så prøv igen; ellers må du finde den defekte enhed ved udelukkelsesmetoden og udskifte den (købe en ny, reklamere over den eller reparere den). |
|
2 blink 1 sekunds pause 2 blink |
Fotocelle aktiveret |
Fotocellerne aktiveres fotocellerne, hvilket er normalt, hvis deres lysstråle afbrydes, mens porten lukker. Hvis lysstrålen ikke blev afbrudt, kan fotocellerne være snavsede, blændede eller defekte. |
|
3 blink 1 sekunds pause 3 blink |
Motorens kraftbegrænser aktiveret
|
Under bevægelsen porten registreres øget friktion – porten er muligvis ikke justeret korrekt. Prøv at bevæge den manuelt og justere den. Ellers hjælper det som regel at øge motorkraften. |
|
4 blink 1 sekunds pause 4 blink |
STOP-indgangen aktiveret
|
Der er sendt en kommando til STOP-indgangen, så kontrollér de tilsluttede enheder, hvis aktiveringen ikke var tilsigtet. |
|
5 blink 1 sekunds pause 5 blink |
Intern fejl i styreenheden |
Vent 30 sekunder, og prøv igen. Hvis fejlen fortsætter, kan du prøve at nulstille. Ellers skal styreenheden sandsynligvis repareres eller udskiftes. |
|
6 blink 1 sekunds pause 6 blink |
Timegrænsen for bevægelser er nået. |
Vent et par minutter, indtil cyklusbegrænseren er faldet under grænseværdien. |
|
7 blink 1 sekunds pause 7 blink |
Intern fejl i de elektroniske kredsløb. |
Afbryd hele motoren i nogle sekunder, og prøv igen. Hvis fejlen fortsætter, kan du prøve at nulstille. Ellers skal styreenheden sandsynligvis repareres eller udskiftes. |
Fejldiagnose ved hjælp af blinkende LED'er
På SNA2-styreenheden i motoren NICE Spinbus SN6021 er der to sæt LED'er. Hvert sæt angiver ved at blinke eller lyse, om styreenheden fungerer normalt, eller viser fejldiagnoser som beskrevet i tabellerne nedenfor.
Vandrette LED'er: BLUEBUS, STOP, PP, OPEN
|
Signal |
Status |
Løsning |
|---|---|---|
|
BlueBUS-LED |
||
|
Lyser ikke |
Fejl
|
Kontrollér tilslutningen til elnettet. Hvis den er i orden, skal du kontrollere sikringerne F1 og F2 og om nødvendigt udskifte dem med nye sikringer med samme specifikationer. |
|
Lyser |
Alvorlig fejl
|
Prøv at frakoble styreenheden og eventuelt alle indgange. Hvis det ikke hjælper, skal du nulstille styreenheden og hvis det stadig ikke hjælper, skal styreenheden sandsynligvis udskiftes. |
|
Blinker med ét sekunds mellemrum |
Alt er i orden |
Styreenheden fungerer normalt. |
|
2 hurtige blink |
Indgangenes status er ændret |
Normal drift – indgangens status er ændret STEP-BY-STEP, STOP, blev aktiveret fotocellerne, eller motoren modtog en kommando fra fjernbetjeningen. |
|
Blinkserier adskilt af en pause på ét sekund |
Flere muligheder |
Antallet af blink i serien svarer til fejldiagnosen via signallampen. |
|
STOP-LED (Stop) |
||
|
Lyser ikke |
STOP-indgangen er aktiveret |
Kontrollér de enheder, der er tilsluttet STOP-indgangen. |
|
Lyser |
Alt er i orden |
STOP-indgangen er ikke aktiv. |
|
STEP-BY-STEP-LED (også mærket P.P. eller Trinvis) |
||
|
Lyser ikke |
Alt er i orden |
STEP-BY-STEP-indgangen er ikke aktiv. |
|
Lyser |
STEP-BY-STEP-indgangen blev aktiveret |
Normal drift af styreenheden, når den aktive enhed er tilsluttet STEP-BY-STEP-indgangen. |
Vertikale LED'er L1–L4
|
Signalering |
Løsning |
|---|---|
|
LED 1 |
|
|
Lyser ikke |
Under normal drift angiver den, at funktionen Automatisk lukning ikke er aktiveret. |
|
Lyser |
Under normal drift angiver den, at funktionen Automatisk lukning er aktiveret. |
|
Blinker |
|
|
LED 2 |
|
|
Lyser ikke |
Under normal drift angiver den, at funktionen Lukning efter afbrydelse af fotocellerne ikke er aktiveret. |
|
Lyser |
Under normal drift angiver den, at funktionen Lukning efter afbrydelse af fotocellerne er aktiveret. |
|
Blinker |
|
|
LED 3 |
|
|
Lyser ikke |
Under normal drift angiver den, at funktionen Motorkraft ikke er aktiveret. |
|
Lyser |
Under normal drift angiver den, at funktionen Motorkraft er aktiveret. |
|
Blinker |
|
|
LED 4 |
|
|
Lyser ikke |
Under normal drift angiver den, at funktionen Standbytilstand ikke er aktiveret. |
|
Lyser |
Under normal drift angiver den, at funktionen Standbytilstand er aktiveret. |
|
Blinker |
|

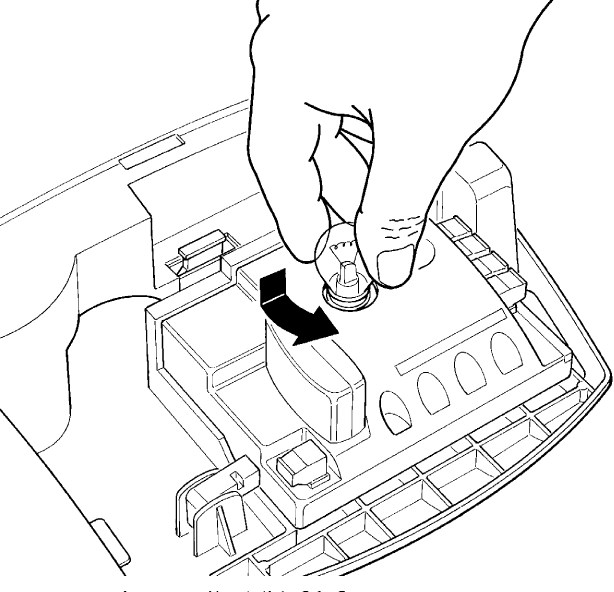

Udskiftning af pæren i styreenheden NICE SNA2 til motoren NICE Spinbus SN6021
Afbryd strømforsyningen til motoren, før du udskifter pæren, og følg nedenstående trin:
| 1. Tryk på det hvide dæksel, og drej det | 2. Tryk den gamle pære lidt ind, og drej den en smule. Sæt derefter en ny 12V 21W-pære med BA15-fatning i. |
|---|---|
| |
 |
Nulstilling af styreenheden
1. Tryk på og hold samtidig den første (Open) og den tredje (Close) knap.
2. Når alle LED'er lyser, slip knapperne.
3. Vent, indtil styreenheden er nulstillet.
Tekniske specifikationer for styreenheden NICE SNA2 til motoren NICE Spinbus SN6021
| Model | NICE SNA2 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Typebeskrivelse | Styreenhed til gearmotor NICE Spinbus SN6021 til automatisk betjening af garageporte i private hjem. | ||||||||||
| Backup-strømforsyning | Ikke muligt. | ||||||||||
| Belysning | Pære 12V 21W, BA15-fatning | ||||||||||
| Udgang til signallampe |
Afhængigt af den programmerede udgang:
|
||||||||||
| BlueBUS-udgang | én udgang til 2 BlueBUS-enheder | ||||||||||
| STOP-indgang | til normalt åbne, normalt lukkede kontakter og enheder med en konstant modstand på 8,2KΩ | ||||||||||
| STEP-BY-STEP-indgang (P.P., trinvis betjening) | normalt åben (lukning udløser kommandoen "Trinvis betjening") | ||||||||||
| Radiomodtager | uden modtager, "SM"-stik til modtagere NICE SMXI, NICE OXI m.m. | ||||||||||
| Antenneindgang | 52Ω til koaksialkabel RG-58 (eller lignende) | ||||||||||
| Programmeringsfunktioner | 4 funktioner til/fra (Programmering på niveau I.) 4 justerbare funktioner (Programmering på niveau II.) |
||||||||||
| Selvdiagnosefunktioner |
|
||||||||||
| Driftstemperatur | -20°C til +50°C | ||||||||||
| Anvendelse i saltholdige, sure og potentielt eksplosive miljøer | nej | ||||||||||
| Beskyttelsesklasse | IP00 |
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
