NICE SNA3 - reserve-styreenhed til NICE Spinbus SN6031-drev
| Produktets tilgængelighed: | i øjeblikket ikke tilgængelig |
|---|
Beskrivelse af produktet NICE SNA3 - reserve-styreenhed til NICE Spinbus SN6031-drev
NICE SNA3-styreenhed er kompatibel med garageportåbnere NICE Spinbus SN6031. Har et stik af typen SM til tilslutning af radiomodtager (SMXI, OXI, ...) fra fjernbetjeninger (Flor, Era Flor, Era One, Era Inti, ...).
Understøtter teknologien BlueBus, som gør det nemt at tilslutte ekstraudstyr (fotoceller, signallampe, kortlæsere, nøglekontakter, osv.) med blot et tolederkabel, hvor polariteten heller ikke skal overholdes.
Takket være teknologien 24V er den også velegnet til NICE Solemyo-solsystemet, som gør det muligt at forsyne portåbneren med strøm på steder uden adgang til elnettet. Det er også muligt at forsyne styreenheden med strøm fra NICE PS124-backupbatteri, som i flere timer efter et strømsvigt gør det muligt at åbne og lukke garageporten flere gange. Når standbytilstand er aktiveret, bruger styreenheden med tilsluttet styresignalmodtager kun 2 W (ved strømforsyning fra PS124-batterieller Solemyo-solsystemet er forbruget kun 0,1 W).
Understøtter NICE Opera-teknologi. Diagnosticering ved hjælp af signallampe.
Efter automatisk registrering af portfløjens længde indstilles intervallerne for acceleration og deceleration ved åbning og lukning. Det er desuden muligt at indstille kraft, hastighed osv. Se programmering af portåbnerens styreenhed. Registrering af forhindringer under hele portfløjens bevægelse sikrer sikker drift af motorerne.
NICE SNA3-styreenhed er velegnet til de klimatiske forhold i Slovakiet og opfylder alle europæiske sikkerhedsstandarder.
Tilbehør, der er kompatibelt med NICE SNA3-styreenheden
Vi anbefaler, at du køber kompatibelt ekstraudstyr til styreenheden:
| Hvad | Hvorfor | Type |
|---|---|---|

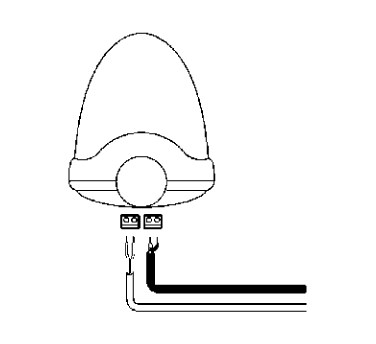

| Signallampe | Signallampen viser, at porten bevæger sig, ved at blinke – velegnet ved udkørsler med dårligt udsyn. Den har desuden en indbygget antenne, som giver fjernbetjeningen længere rækkevidde. | |
| Fotoceller | Ved lukning registrerer de forhindringer og standser bevægelsen – porten rammer hverken biler eller personer. | - MoonBUS (MOFB) |
| Sender |
Til fjernbetjening af porten. |
- FloR (Flo2R-s, Flo4R-s) |
| Modtager | Nødvendig for fjernbetjening af porten. | - OXI - SMXI |
| Antenne | Giver fjernbetjeningen bedre rækkevidde. | - indbygget i signallampen LUCYB, MLBT - kun ABFKIT-antenne, eller ABF |
| Tastatur | Hvis du glemmer fjernbetjeningen, eller hvis mange køretøjer eller personer kommer til dig, og du ikke vil give alle en fjernbetjening eller åbne porten manuelt. | - MOTXR |
Manual til NICE SNA3-styreenheden og NICE Spinbus SN6031-portåbneren
Manualen til NICE SNA3-styreenheden og NICE Spinbus SN6031-portåbneren kan downloades her:
Manual til NICE SNA3-styreenheden og NICE Spinbus SN6031-portåbneren
Tilslutning af NICE SNA3-styreenheden til NICE Spinbus SN6031-portåbneren
...til strømnettet
Sæt blot portåbneren i stikkontakten.
...ekstraudstyr
Advarsel: Husk at afbryde strømforsyningen, før du tilslutter, frakobler eller ændrer tilslutningen af ekstraudstyr, enten ved at slå sikringen fra, tage forsyningssikringen ud, eller frakoble reservebatteriet.
NICE SNA3-styreenhed til portåbneren NICE Spinbus SN6031 har følgende ind- og udgange til ekstraudstyr:
| Indgang/udgang | Beskrivelse | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Programmerbar udgang, hvis funktion kan indstilles ved programmering på niveau II, L4, se Programmering på niveau II, L4 – udgangsindikator. Den kan programmeres til følgende enheder:
|
|||||||||||||
| Indgang til paralleltilslutning af kompatible enheder, der bruger teknologien BlueBUS via et tolederkabel, der både overfører strømforsyning og kommunikationssignal. | |||||||||||||
| STOP (Stop) |
Indgang til enheder, der standser portens bevægelse. Følgende enheder kan tilsluttes:
|
||||||||||||
| Indgang til enheder, der styrer portens bevægelse trinvist (se Trinvis styring af portens bevægelse). Normalt åbne enheder (NO) kan tilsluttes. | |||||||||||||
| OPEN (Åbn) |
Indgang til enheder, der styrer åbning af porten (se Portåbning). Der kan tilsluttes normalt åbne enheder (NO). | ||||||||||||
| AERIAL (Antenne) |
indgang til radiomodtagerens antenne. Antennen er som regel indbygget i advarselslampen, f.eks. NICE LUCYB, NICE MLBT, eller der kan tilsluttes en separat ekstern antenne NICE ABFKIT. |

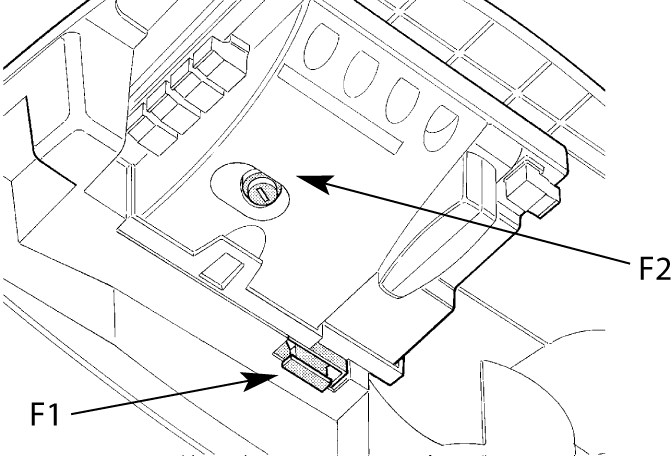

Sikringer til portmotor
 |
I motoren sidder der to sikringer:
|

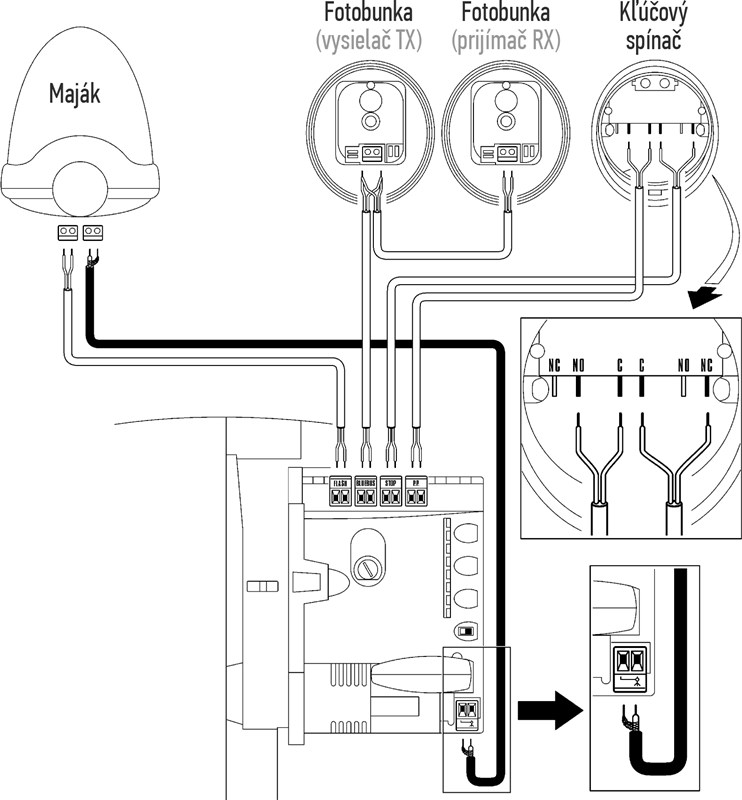

Standardtilslutningsdiagram:

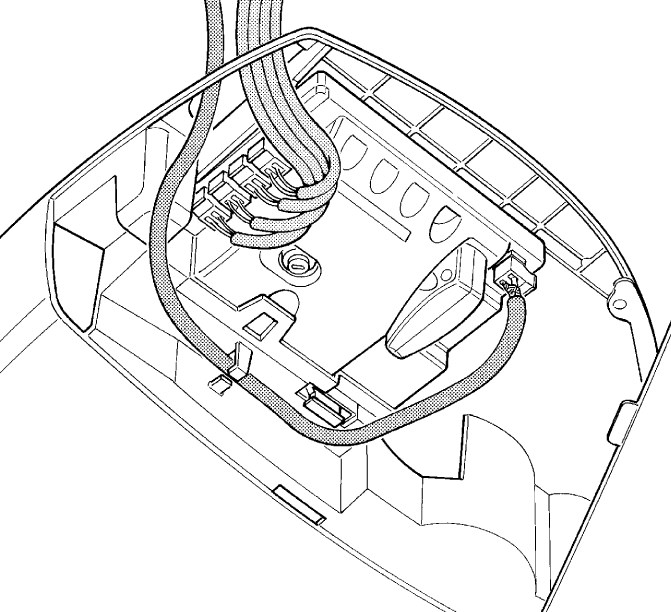

Tilslutning af kabler
Før kablerne frem, og tilslut dem til styreenheden på følgende måde:
| 1. Tryk det hvide dæksel ind, og drej det | 2. Før kablerne gennem åbningen, før antennekablet til siden gennem øjet, og tilslut alle kablerne. |
|---|---|
 |
 |
Fotoceller til portmotor
Den meget brugervenlige BlueBUS-teknologi giver mulighed for at strømforsyne og styre op til 6 par fotoceller med et tolederkabel.
TILSLUTNING AF FLERE PAR FOTOCELLER NICE MOFB TIL DATANETVÆRKET NICE BLUEBUS
Placér fotocellerne omkring porten eller lågen i henhold til eksemplerne på placering på den fulde tilslutning, og indstil jumperne i henhold til jumpertabellen for fotocellerne NICE MOFB til portmotoren. For at undgå interferens mellem par, der er placeret tæt på hinanden, skal sendernes orientering følge disse eksempler på placering, og orienteringen skal overholdes TX og modtagernes RX. Tilslut fotocellerne parallelt som vist på tegningen (polariteten behøver ikke at blive overholdt):

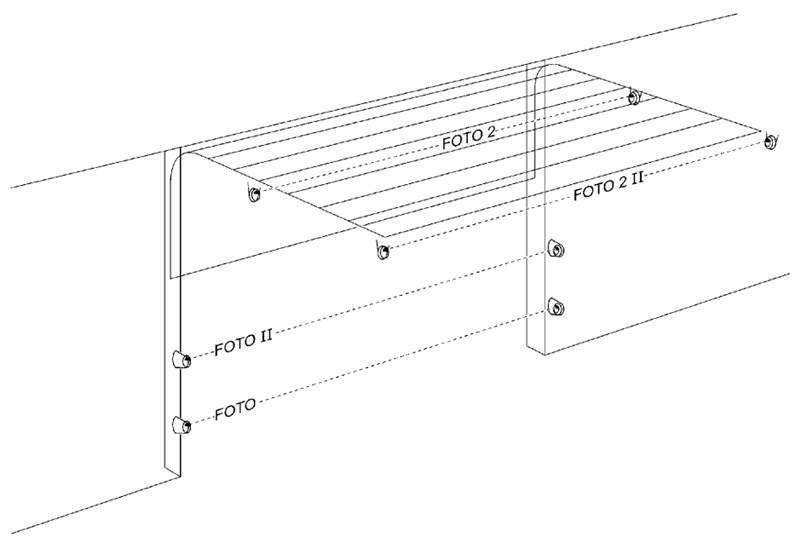

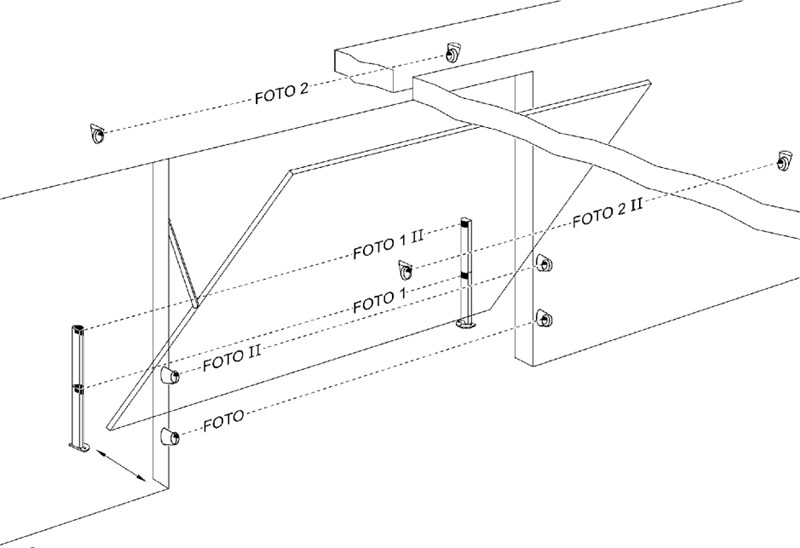

Eksempel på placering af fotoceller
| Sektionsopdelt garageport | Vipport til garage |
|---|---|
 |
 |
Hvis du ønsker, at fotocellerne skal fungere som portåbnere (se FA1 og FA2 på tegningen), dvs. når du kører ind mellem deres optiske akser, så porten åbner, skal forbindelsen A på senderen TX og modtageren RXafbrydes, se tegningen:
Jumpertabel for NICE MOFB-fotoceller til portmotor
 |
Tilslutning af flere par fotoceller til BlueBUS-systemet BlueBUS sker ved at indstille forskellige kombinationer af jumpere, og hvert tilsluttet par skal have en unik jumperkombination. Sørg for, at der ikke er to par med samme kombination i det samme BlueBUS-datanetværk. Indstil jumperen på senderen TX og modtageren RX i et fotocellepar til samme værdi. Hvis jumpertypen kun bruger én jumper, skal den anden altid placeres i det blinde rum som vist på tegningen til venstre. |
| Betegnelse for fotocellepar | Jumperindstilling med kombination af jumpere |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
|
FOTO 3 ADVARSEL: IKKE TILLADT KONFIGURATION! |
 |
|
FA1 |
 |
|
FA2 |
 |
Hvis fotocellen af en eller anden grund skal udskiftes, skal du blot indstille den nye til samme forbindelse som den oprindelige. Det er ikke nødvendigt at gennemføre fasen for registrering af enheder.
Radiomodtager til motorer
 |

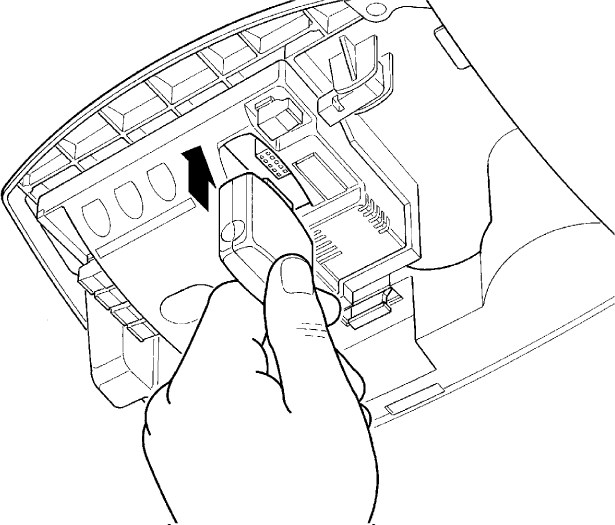

Styreenhed SNA3 motoren NICE Spinbus SN6031 har et SM-stik til tilslutning af en ekstern radiomodtager (f.eks. NICE OXI, NICE SMXI). Denne modtager er helt nødvendig for at modtage de kommandoer, der sendes fra fjernbetjeningerne, og er dermed en forudsætning for fjernbetjening af skydeporten med fjernbetjening. |
Parring af fjernbetjeninger med motoren
Besøg vores vejledning til parring af fjernbetjening med motoren, eller klik på:
Registrering af tilsluttede enheder til motoren
Efter hver tilslutning, frakobling eller ændring af tilslutningen af ekstraudstyr til BlueBUS-indgangene og STOP skal der udføres en registreringsfase for ekstraudstyr. Motoren gør dig selv opmærksom på, at denne handling skal udføres, ved at LED'erne L1 og L2 blinker.
 |
|
Registrering af garageportens længde
For at porten kan bevæge sig korrekt (herunder beregning af accelerations- og decelerationsstrækning samt delvis åbning), skal motoren selv registrere portbladets længde. Under denne handling bevæger motoren porten fra det ene endestop til det andet og registrerer portens længde.
 |
|
Programmering af motoren
Styreenheden SNA3 til Spinbus SN6031-motoren gør det muligt at programmere flere funktioner, enten ved at slå en funktion til/fra ved programmering på niveau I, eller ved at indstille den foruddefinerede parameter ved programmering på niveau II.

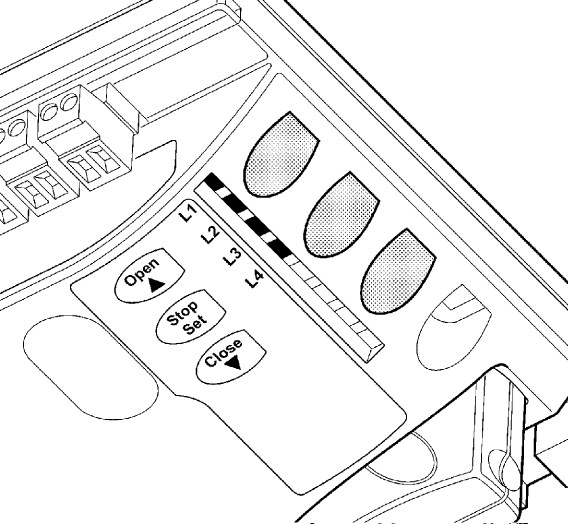

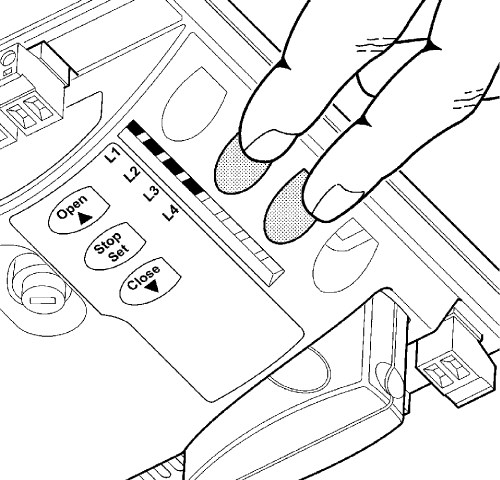

Styreenheden SNA3 har tre knapper til styring og programmering af motoren:
 |
Knap | Anvendelse |
|---|---|---|
| Åbn | Knappen giver drevet kommando om at åbne porten. Den bruges også under programmering til at øge værdien for den parameter, der programmeres. | |
| Stop/Set | Knappen giver drevet kommando om at stoppe porten. Ved at trykke på knappen og holde den inde i 5 sekunder kommer du ind i programmering på niveau I. Ved at trykke på knappen og holde den inde igen kommer du ind i programmering på niveau II. for den aktuelle LED. | |
| Luk | Knappen giver drevet kommando om at lukke porten. Den bruges også under programmering til at mindske værdien for den parameter, der programmeres. |
Programmering – niveau I
På niveau I kan du ved programmering aktivere/deaktivere den pågældende funktion. Når en funktion er aktiveret, lyser den tilhørende LED på styreenheden. Alle funktioner er deaktiveret fra fabrikken.
Gå ind i programmering på niveau I ved at holde knappen “Stop/Set” nede i ca. 5 sekunder, indtil LED L1 begynder at blinke. Brug derefter knapperne “Åbn” og “Luk” til at flytte den aktuelle LED op eller ned. Du har 10 sekunder til hver handling, ellers forlader drevet programmeringstilstanden. Når den blinkende LED står over LED'en for den funktion, du vil aktivere/deaktivere, skal du trykke én gang på knappen “Stop/Set”. Blinkene bliver hurtigere (funktionen er aktiveret) eller langsommere (funktionen er deaktiveret). Lad derefter drevet forlade programmeringstilstanden af sig selv inden for 10 sekunder. Hvis alt er gået som det skal, forbliver LED'en for den valgte funktion tændt.
Liste over funktioner, der kan programmeres og aktiveres:
| LED | Funktion | Beskrivelse |
|---|---|---|
| L1 | Automatisk lukning |
Efter et bestemt tidsrum (som indstilles under “Programmering på niveau II – Pausens varighed”) efter porten er åbnet begynder den automatisk at lukke. Hvis funktionen er deaktiveret, kan porten kun betjenes med en kommando fra en fjernbetjening til porten osv. |
| L2 | Lukning efter afbrydelse af fotocellerne |
Funktionen gør det muligt kun at holde porten åben så længe, som det er nødvendigt for, at et køretøj kan passere. Når fotocellerne ikke længere er blokeret (køretøjet har passeret), begynder porten at lukke automatisk efter 5 sekunder. Funktionen har to forskellige virkemåder, afhængigt af om automatisk lukning er aktiveret (se den foregående funktion). Automatisk lukning aktiveret – porten standser, når fotocellerne ikke længere er blokeret, og begynder at lukke efter 5 sekunder. Det betyder, at den ikke behøver at åbne helt. |
| L3 | Motorkraft |
Funktionen påvirker motorens følsomhed over for forhindringer. Hvis denne funktion er deaktiveret, er drevet mindre følsomt, hvilket er velegnet til større og tungere porte.. Hvis din port er lille og let, kan du aktivere. |
| L4 | Standbytilstand |
Denne funktion gør det muligt at reducere strømforbruget til et minimum. Den er især nyttig ved strømforsyning fra et bufferbatteri (f.eks. NICE PS124). Når funktionen er aktiveret, slukker styreenheden et minut efter portens seneste bevægelse BlueBUS-indgangen (og dermed alle enheder, der er tilsluttet den), alle LED'er undtagen BlueBUS-LED'en, som blinker langsomt. I denne tilstand genstarter styreenheden først, når den modtager en kommando, og udfører derefter kommandoen. |
Programmering – niveau II
På niveau II indstilles værdierne for de enkelte funktioner ved programmering (disse funktioner adskiller sig fra funktionerne i niveau I).).
Glem alt om programmering på niveau I. Gå ind i programmering på niveau II ved at holde knappen “Stop/Set” nede i ca. 5 sekunder, indtil LED L1. begynder at blinke. Brug derefter knapperne “Åbn” og “Luk” til at flytte den aktuelle LED op eller ned. Du har 10 sekunder til hver handling, ellers forlader drevet programmeringstilstanden. Når den blinkende LED står over LED'en for den funktion, hvis parameter du vil indstille, skal du trykke på knappen “Stop/Set” og holde den inde for at åbne indstillingen for den pågældende LED. Den LED, der forbliver tændt (mens du stadig holder “Stop/Set”) angiver den aktuelle parameterværdi. Du kan ændre værdien op eller ned ved hjælp af knapperne “Åbn” og "Luk” (mens du stadig holder knappen “Stop/Set” nede). Slip derefter knappen “Stop/Set”, og lad drevet forlade programmeringstilstanden af sig selv inden for 10 sekunder. For at kontrollere, at alt er gået som det skal, skal du gentage fremgangsmåden uden at ændre parameterværdien.
Liste over funktioner, der kan programmeres og indstilles:
|
Indgangs-LED – Navn |
Indstillings-LED – værdi |
|---|---|
| L1 – Pausens varighed Hvis værdien er “Automatisk lukning“ i niveau I-programmeringen. |
L1 — 10 sekunder L2 — 20 sekunder L3 — 40 sekunder L4 — 80 sekunder |
|
Indstiller portens bevægelsessekvens, som aktiveres ved gentagne tryk på f.eks. knappen på portens fjernbetjening eller via STEP-BY-STEP-indgangen (også kaldet P.P., eller Trin-for-trin). |
L1 — Åbn/Stop/Luk/Stop L2 — Åbn/Stop/Luk/Åbn L3 — Fællesdrift L4 — Hold-tilstede |
|
Indstiller portens bevægelseshastighed under normal drift (ikke under opstart eller nedbremsning). |
L1 — Meget langsom (55 %) L2 — Langsom (70 %) L3 — Mellem (85 %)) L4 — Hurtig (100 %) |
|

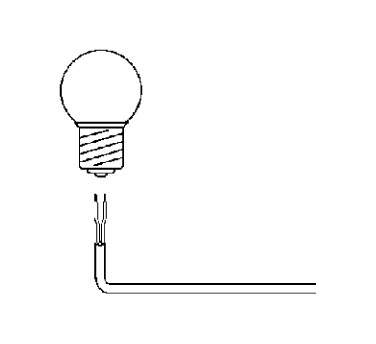

Indstiller, hvornår der skal sendes et signal til FLASH-udgangen . |

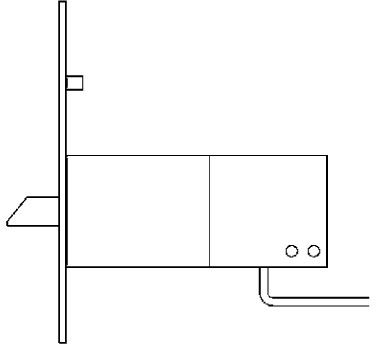

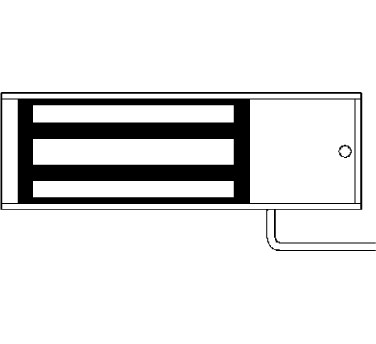

L1 — Port åben-indikator L2 — Advarselsblink L3 — Elektromekanisk lås L4 — Elektromagnetisk lås |
Tilslutning af ekstra eksternt udstyr til drevet
 |
Hvis du skal tilslutte ekstra udstyr til drevet, som kræver ekstern strømforsyning (f.eks. indikatorlys, nøglekontakt, magnetkort osv.), skal du tilslutte udstyret som vist på billedet. Den leverede spænding er 24 V DC -30 % til +50 % med en maksimal strøm på 100 mA. |
Særlige funktioner for drevet
Porten holdes åben
Hvis kommandoen til STEP-BY-STEP-indgangen (også kaldet P.P. eller trin-for-trin) varer længere end 3 sekunder, holder styreenheden porten åben, så længe kommandoen er aktiv. Denne funktion er velegnet til brug sammen med en timer.
Tvungen bevægelse
Hvis en sikkerhedsanordning svigter, eller hvis der f.eks. kommer en fastsiddende forhindring ind i strålen fra fotocellerne og porten af sikkerhedshensyn ikke vil bevæge sig, kan funktionen "Hold-tilstede" aktiveres, enten permanent i Niveau II-programmeringen. ved at indstille L2 - Trin-for-trin-funktion til L4 - Hold-tilstede, eller midlertidigt:
- Giv porten en kommando (med fjernbetjeningen, med nøglekontakten osv.)
- Hvis der er et problem, bevæger porten sig ikke, og blinklyset vil sandsynligvis signalere en fejl.
- Giv derfor en ny kommando inden for 3 sekunder efter den foregående, og hold knappen inde.
- Porten bevæger sig, så længe du holder knappen inde, og stopper, når du slipper den.
Fejlfinding af drevet
Hvis noget er uklart, eller du har andre problemer, er du velkommen til at kontakte vores tekniske support for NICE-drev.
Afhængigt af problemets art
Under monteringen (eller hvis drevet svigter) kan du støde på et af følgende problemer:
|
Problem |
Mulig løsning |
|---|---|
|
Porten reagerer ikke på kommandoer fra fjernbetjeningen, og LED-indikatoren på fjernbetjeningen lyser ikke. |
Kontrollér, om batterierne i fjernbetjeningen er i orden; udskift dem, hvis de ikke er. Du finder vejledningen i manualen til den pågældende fjernbetjening. |
|
Porten reagerer ikke på kommandoer fra fjernbetjeningen, men LED-indikatoren på fjernbetjeningen lyser. |
Kontrollér, om fjernbetjeningen er gemt i hukommelsen modtageren i orden, eller prøv at fjernbetjeningen igen. |
|
Porten bevæger sig ikke, og BlueBUS-LED'en blinker ikke.
|
Kontrollér, om drevet får 230 V strøm. Hvis det gør, skal du måle begge sikringer og om nødvendigt udskifte dem med nye sikringer med samme specifikationer. |
|
Porten bevæger sig ikke, og blinklyset blinker ikke. |
Kontrollér, om drevet overhovedet registrerer kommandoen. Når der sendes en kommando fra fjernbetjeningen skal BlueBUS-LED'en blinke hurtigt to gange. Hvis kommandoen sendes af en anden enhed via STEP-BY-STEP-indgangen (P.P.), bør den tilsvarende lyse LED-diode STEP-BY-STEP. |
|
Porten bevæger sig ikke, og signallampen blinker flere gange. |
Tæl antallet af blink, og se Diagnostik ved hjælp af signallampens blink. |
|
Porten bevæger sig, men stopper straks og begynder at bevæge sig i den modsatte retning. |
Den programmerede motorkraft er sandsynligvis for lav til din port. Kontrollér, at der ikke er forhindringer, som blokerer portens bevægelse, og øg eventuelt drivkraften. |
|
Porten starter, men signallampen virker ikke. |
Kontrollér, om der er spænding på FLASH-udgangen under portens bevægelse (spændingsniveauet er ikke vigtigt, ca. 10-30Vdc). Hvis der er spænding på udgangen, ligger problemet i signallampen (eller en anden enhed), prøv at udskifte den med en tilsvarende for at se, om den virker. Hvis der ikke er spænding på udgangen, kan FLASH-udgangen være overbelastet. Kontrollér, om der er kortslutning i kabelføringen. |
Diagnostik ved hjælp af signallampens blink
Under portens bevægelse signallampen blinker regelmæssigt hvert sekund. Hvis der opstår et problem, angiver signallampen fejlen med to hurtige blinkserier efter hinanden.
|
Blinkserie |
Fejl |
Løsning |
|---|---|---|
|
1 blink 1 sekunds pause 1 blink |
BlueBUS-fejl
|
Enheder, der er tilsluttet BlueBUS-indgangen svarer ikke til dem, der blev registreret under enhedskonfigurationen. Gentag konfigurationen. Hvis det ikke hjælper, så prøv igen. Ellers skal du finde den defekte enhed ved udelukkelsesmetoden og udskifte den (købe en ny, reklamere over den eller få den repareret). |
|
2 blink 1 sekunds pause 2 blink |
Fotocelle aktiveret |
Fotocellerne aktiveres fotoceller, hvilket er normalt, hvis deres stråle afbrydes, mens porten lukker. Hvis strålen ikke blev afbrudt, kan fotocellerne være snavsede, blændede eller defekte. |
|
3 blink 1 sekunds pause 3 blink |
Motorens kraftbegrænser aktiveret
|
Under bevægelsen registrerer porten øget friktion – porten er måske ikke korrekt indstillet. Prøv at bevæge porten manuelt og justere den igen. Ellers hjælper det som regel at øge motorkraften. |
|
4 blink 1 sekunds pause 4 blink |
STOP-indgang aktiveret
|
Der blev sendt en kommando til STOP-indgangen, så hvis det sker uventet, skal du kontrollere de tilsluttede enheder. |
|
5 blink 1 sekunds pause 5 blink |
Intern fejl i styreenheden |
Vent 30 sekunder, og prøv igen. Hvis problemet fortsætter, kan du prøve at nulstille den. Ellers skal styreenheden sandsynligvis repareres eller udskiftes. |
|
6 blink 1 sekunds pause 6 blink |
Timegrænsen for bevægelser er nået. |
Vent nogle minutter, indtil cyklusbegrænseren igen er under grænseværdien. |
|
7 blink 1 sekunds pause 7 blink |
Intern fejl i elektronikkredsløbene. |
Afbryd hele drevet i nogle sekunder, og prøv igen. Hvis problemet fortsætter, kan du prøve at nulstille den. Ellers skal styreenheden sandsynligvis repareres eller udskiftes. |
|
8 blink 1 sekunds pause 8 blink |
Konstant kommando aktiv.
|
Der sendes konstant en kommando til drevet – kontrollér de enheder, der er tilsluttet OPEN-indgangen. Hvis du har tilsluttet en timer, er det sandsynligvis den, der er årsagen.
|
Diagnostik ved hjælp af LED-diodernes blink
På SNA3-styreenheden til drevet NICE Spinbus SN6031 findes der to grupper LED-dioder, som hver ved at blinke eller lyse angiver, om styreenheden fungerer normalt, eller viser en fejldiagnose som beskrevet i følgende tabeller.
Vandrette LED-dioder BLUEBUS, STOP, PP, OPEN
|
Indikator |
Status |
Løsning |
|---|---|---|
|
BlueBUS-LED |
||
|
Slukket |
Fejl
|
Kontrollér strømtilslutningen. Hvis den er i orden, skal du kontrollere sikringerne F1 og F2 og eventuelt udskifte dem med nye med samme specifikationer. |
|
Lyser |
Alvorlig fejl
|
Prøv at afbryde styreenheden, eventuelt alle indgange. Hvis det ikke hjælper, nulstil den og hvis det stadig ikke hjælper, skal styreenheden sandsynligvis udskiftes. |
|
Blinker med intervaller på ét sekund |
Alt er i orden |
Styreenheden fungerer normalt. |
|
2 hurtige blink |
Indgangenes status er ændret |
Normal drift – status ved indgangen er ændret STEP-BY-STEP, STOP, ÅBN, blev aktiveret fotoceller, eller drevet modtog en kommando fra fjernbetjeningen. |
|
Blinkserier adskilt af en pause på ét sekund |
Flere muligheder |
Antallet af blink i serien svarer til fejldiagnostik via signallampen. |
|
LED STOP (Stop) |
||
|
Lyser ikke |
STOP-indgangen er blevet aktiveret |
Kontrollér enhederne, der er tilsluttet STOP-indgangen. |
|
Lyser |
Alt er i orden |
STOP-indgangen er ikke aktiv. |
|
LED STEP-BY-STEP (også kaldet P.P., trinvis betjening) |
||
|
Lyser ikke |
Alt er i orden |
STEP-BY-STEP-indgangen er ikke aktiv. |
|
Lyser |
STEP-BY-STEP-indgangen er blevet aktiveret |
Normal drift af styreenheden, hvis en aktiv enhed er tilsluttet STEP-BY-STEP-indgangen. |
|
LED OPEN (Åbn) |
||
|
Lyser ikke |
Alt er i orden |
OPEN-indgangen er ikke aktiv.
|
|
Lyser |
OPEN-indgangen er blevet aktiveret |
Normal drift af styreenheden, hvis en aktiv enhed er tilsluttet OPEN-indgangen. |
Lodrette LED'er L1–L4
|
Indikation |
Løsning |
|---|---|
|
LED 1 |
|
|
Lyser ikke |
Under normal drift angiver den, at funktionen Automatisk lukning ikke er aktiveret. |
|
Lyser |
Under normal drift angiver den, at funktionen Automatisk lukning er aktiveret. |
|
Blinker |
|
|
LED 2 |
|
|
Lyser ikke |
Under normal drift angiver den, at funktionen Lukning efter afbrydelse af fotocellerne ikke er aktiveret. |
|
Lyser |
Under normal drift angiver den, at funktionen Lukning efter afbrydelse af fotocellerne er aktiveret. |
|
Blinker |
|
|
LED 3 |
|
|
Lyser ikke |
Under normal drift angiver den, at funktionen Motorkraft ikke er aktiveret. |
|
Lyser |
Under normal drift angiver den, at funktionen Motorkraft er aktiveret. |
|
Blinker |
|
|
LED 4 |
|
|
Lyser ikke |
Under normal drift angiver den, at funktionen Standbytilstand ikke er aktiveret. |
|
Lyser |
Under normal drift angiver den, at funktionen Standbytilstand er aktiveret. |
|
Blinker |
|
Montering af reservebatteri til NICE Spinbus SN6031-drev
NICE PS124-reservebatteri medfølger ikke som standard til drevet, men det kan bestilles separat. Det bruges i tilfælde af strømsvigt, hvor portdrevet forsynes med strøm fra batteriet. Batteriet oplades løbende fra elnettet.

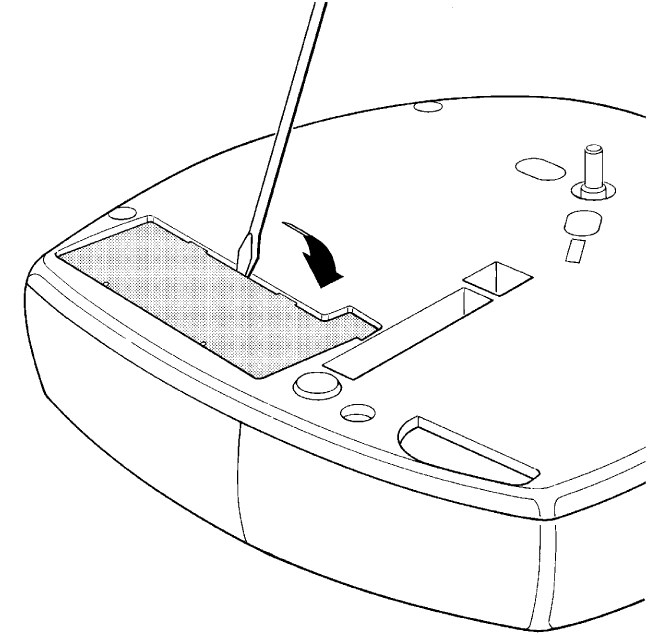

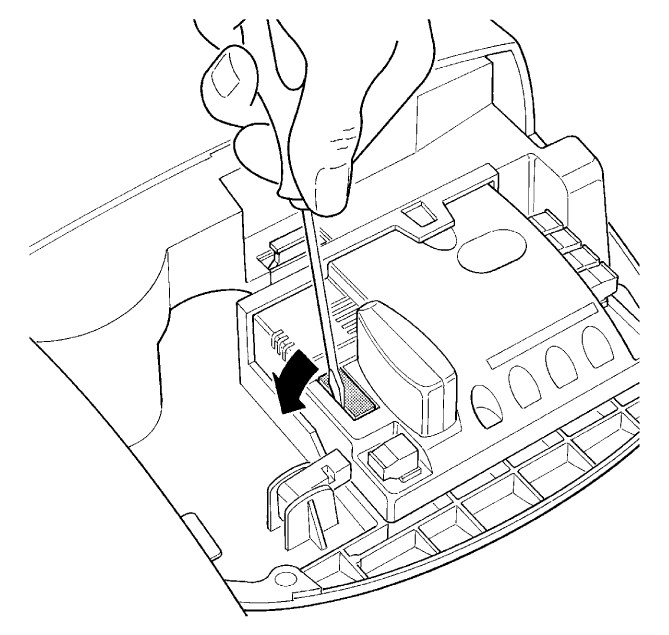

| 1. Lirk batteristikkets plastdæksel af | 2. Lirk plastdækslet til batterirummet af |
|---|---|
 |
 |

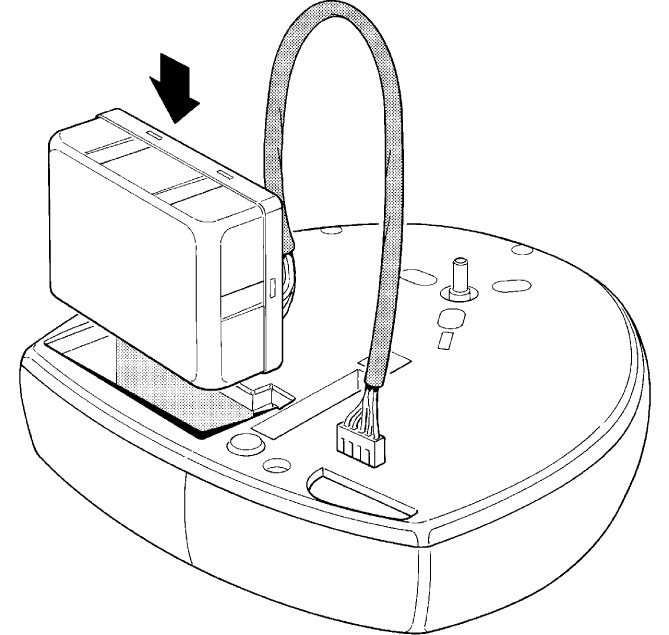

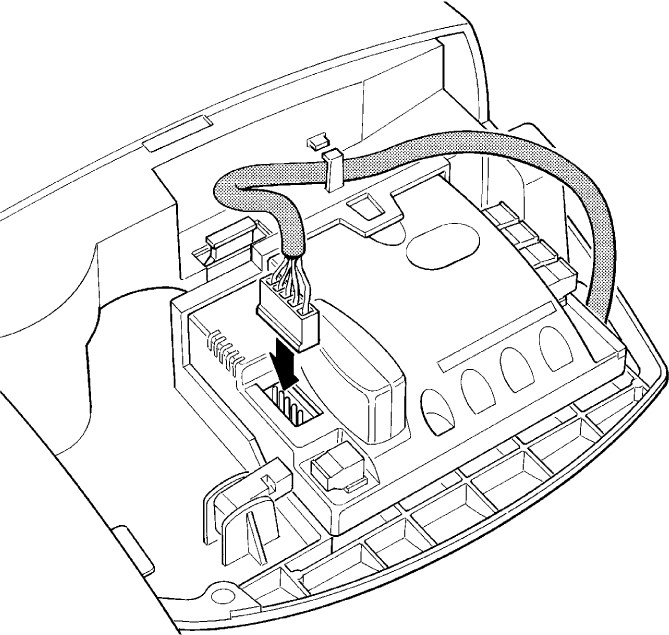

| 3. Sæt batteriet ind i rummet som vist på billedet, og før strømforsyningskablet hen til styreenheden | 4. Tilslut stikket til styreenheden |
 |
 |
Nulstilling af styreenheden

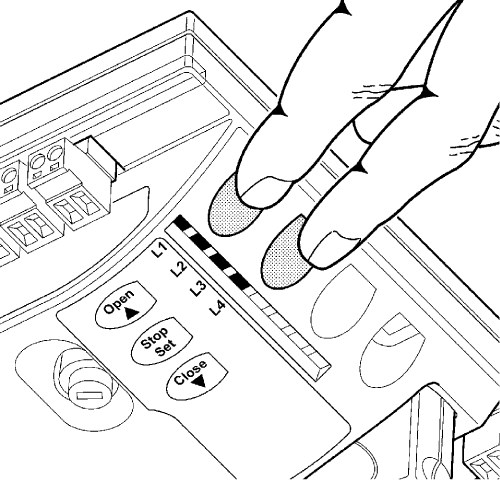

1. Tryk på og hold nede samtidig første (Åbn) og den tredje (Luk) knappen.
2. Når alle LED'er lyser, slip.
3. Vent, indtil styreenheden nulstilles.
Tekniske egenskaber for styreenheden NICE SNA3 til drevet NICE Spinbus SN6031
| Model | NICE SNA3 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Typebeskrivelse | Styreenhed til gearmotor NICE Spinbus SN6031 til automatisk betjening af garageporte i private omgivelser. | ||||||||||
| Nødstrømforsyning | kan tilkøbes og monteres NICE PS124-batteri | ||||||||||
| Belysning | Nej, pæren sidder på drevet. | ||||||||||
| Udgang til signallampe |
Afhængigt af den programmerede udgang:
|
||||||||||
| BlueBUS-udgang | én udgang til 6 BlueBUS-enheder | ||||||||||
| STOP-indgang | til normalt åbne, normalt lukkede kontakter og enheder med en konstant modstand på 8,2KΩ | ||||||||||
| STEP-BY-STEP-indgang (P.P., trinvis betjening) | normalt åben (lukning udløser kommandoen "Trinvis betjening") | ||||||||||
| Radiomodtager | uden modtager, "SM"-stik til modtagere NICE SMXI, NICE OXI osv. | ||||||||||
| Antenneindgang | 52Ω til koaksialkabel RG-58 (eller lignende) | ||||||||||
| Programmeringsfunktioner | 4 funktioner til/fra (Programmering på niveau I.) 4 justerbare funktioner (Programmering på niveau II.) |
||||||||||
| Selvtestfunktioner |
|
||||||||||
| Driftstemperatur | -20°C til +50°C | ||||||||||
| Anvendelse i salte, sure og potentielt eksplosive miljøer | nej | ||||||||||
| Beskyttelsesklasse | IP00 |
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
