NICE Spinbus SN6041 – separat garageportsmotor
| Produktets tilgængelighed: | Salget er afsluttet | Produktet kan desværre ikke længere leveres. Det betyder ikke, at det aldrig kommer igen, men der er i øjeblikket ikke planer om at sælge det igen. |
|---|
Beskrivelse af produktet NICE Spinbus SN6041 – separat garageportsmotor
NICE Spinbus SN6041-motor er beregnet til sektionsgarageporte med et areal på 17,7m2, eller vippeporte, der svinger ud med et areal på 14,7m2, eller vippeporte, der ikke svinger ud op til 13,5m2. Hvilken er hvilken? Har en mekanisk stopkontakt. Motoren er ikkereversibel. Detaljerede tekniske specifikationer ». Download manual ».
(Er denne motor det rigtige valg for mig?)
Sammenlign med andre motorer:
| « Svagere motor | Stærkere motor » |
|---|---|
|
|
Medfølger ikke. |
Dette produkt – en separat garageportmotor NICE Spinbus SN6041 (vores varenummer NICE-SN6041) – indeholder:
- elektromekanisk NICE Spinbus SN6041-motor med styreenhed SNA4. Motoren er leveret uden modtager.
- installationsmanual

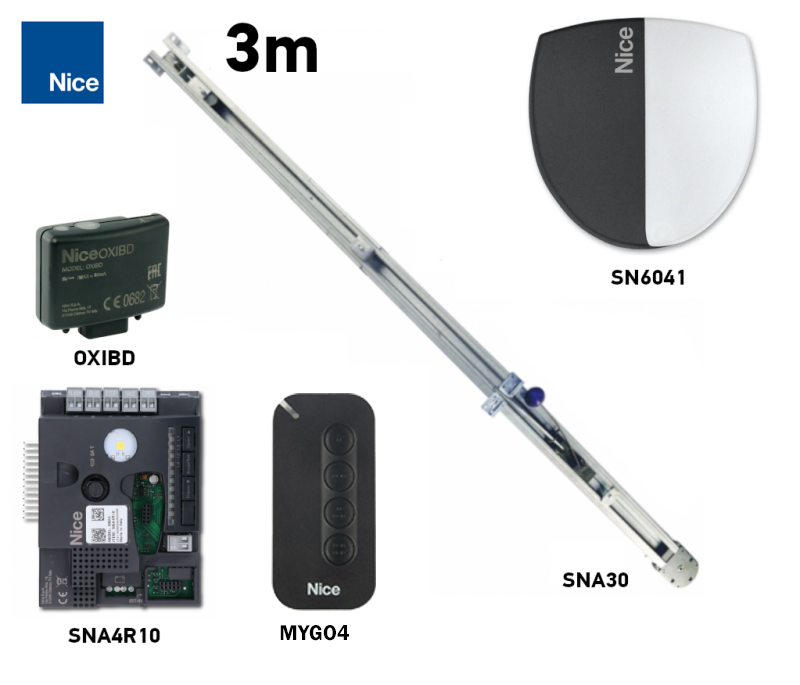

Prisfordelagtige sæt med motoren NICE Spinbus SN6041:
| Motorsæt med tilbehør » |
|---|
|
Spinbus SN6041-motor, SNA4-styreenhed, SMXI-modtager, FLO2RE-fjernbetjening, SNA30-skinne. |
Motoren er kompakt, sikker og praktisk – ideel til både privat og erhvervsmæssig brug. Robust plastkabinet med indbygget belysning.
Motoren er velegnet til automatisering af garageporte med et portbladsareal på 17,7m2 til sektionsgarageporte, 14,7m2 til vippeporte, der svinger ud, eller 13,5m2 til vippeporte, der ikke svinger ud. Typer af garageporte. Værdierne gælder under de forhold, producenten har fastsat, såsom vejrforhold, temperaturforskelle, portens stivhed og især at porten bevæger sig let. Det kan ikke altid lade sig gøre eller påvirkes, og derfor anbefaler vi, at NICE Spinbus SN6041-motoren bruges til garageporte, der højst udnytter 80% af disse værdier. Se afsnittet Valg af motor for flere oplysninger.
Meget brugervenlig teknologi BlueBUS giver mulighed for at forsyne og styre op til 6 par fotoceller med et tolederkabel. Motoren er også udstyret med en termosikring.
Justerbar hastighed,, kraft og pausetid for automatisk lukning af motoren og meget mere, se Programmering.
Diagnostik ved hjælp af advarselsblink.
Ved strømsvigt kan motoren frikobles, så porten kan betjenes manuelt. Det er også muligt at tilslutte et NICE PS124-reservebatteri, som gør det muligt at gennemføre flere manøvrer i tilfælde af strømsvigt.
Motorens styreenhed har en programmerbar indgang, hvor den kan tilsluttes advarselsblink, indikator for åben port, elektromekanisk lås eller elektromagnetisk lås.
Portåbner NICE Spinbus SN6041 er en elektromekanisk portåbner, der er velegnet til de klimatiske forhold i Slovakiet og opfylder alle europæiske sikkerhedsstandarder.
Tilbehør, der er kompatibelt med NICE Spinbus SN6041
Vi anbefaler også, at du tilkøber kompatibelt ekstraudstyr til portåbneren eller vælger et af de færdigsamlede tilbudssæt:
| Hvad | Hvorfor | Type |
|---|---|---|
| Blinklys | Blinklyset signalerer, at porten bevæger sig, ved at blinke – velegnet ved udkørsler med dårligt udsyn. Derudover har det en indbygget antenne, som giver fjernbetjeningen længere rækkevidde. | |
| Fotoceller | Under lukning registrerer de forhindringer og stopper portens bevægelse – porten rammer hverken biler eller personer. | - MoonBUS (MOFB) |
| Sender |
Til fjernbetjening af porten. |
- FloR (Flo2R-s, Flo4R-s) |
| Modtager | Nødvendig til fjernbetjening af porten. | - OXI - SMXI |
| Antenne | For bedre rækkevidde på fjernbetjeningen. | - indbygget i blinklyset LUCYB, MLBT - ABFKIT-antenne alene, eller ABF |
| Tastatur | Hvis du glemmer fjernbetjeningen, eller hvis der ofte kommer mange køretøjer eller personer, og du ikke ønsker at give alle en fjernbetjening eller åbne porten manuelt. | - MOTXR |
Manual til NICE Spinbus SN6041-portåbner
Manualen til NICE Spinbus SN6041-portåbneren kan downloades her:
Manual til NICE Spinbus SN6041-portåbner
NICE Spinbus SN6041 kort fortalt
NICE Spinbus er en serie selvlåsende elektromekaniske gearmotorer til garageporte. De leveres uden styreenhed. Den kompatible styreenhed er SNA4. Styreenhederne har et SM-stik tilmodtagere radiosignal NICE SMXI, eventuelt NICE OXI. Elektrisk tilslutning af eksterne enheder (fotoceller, advarselsblink, osv.) blev i serien NICE Spinbus portåbnere til garageporte forenklet ved hjælp af teknologien BlueBUS, som gør det muligt at tilslutte flere enheder til samme stik med blot ét tolederkabel, hvor det endda ikke er nødvendigt at tage hensyn til polariteten. Automatisk betjening kræver strømforsyning, men ved strømsvigt kan gearmotoren naturligvis frikobles, så porten kan betjenes manuelt. Det er også muligt at tilkøbe et NICE PS124-reservebatteri, som gør det muligt at betjene portåbneren, også når strømmen er gået.
Valg af portåbner – er portåbneren NICE Spinbus SN6041 egnet til min port?
Hver port har sit eget konstruktionssystem (ledhejseport, vippeport osv.) og areal og hver portåbner har sine begrænsninger. Følgende porttyper er almindeligt tilgængelige på markedet:
| Ledhejseport | Ikke-fremspringende vippeport til garage * |
|---|---|
 |
 |
| Fremspringende vippeport til garage | |
| uden fjedre* | med fjedre |
 |
 |
* For at automatisere en ikke-fremspringende vippeport til garage og en fremspringende vippeport uden fjedre skal følgende monteres på porten svingarm NICE SPA5.
Portåbner NICE Spinbus SN6041 kan med det rette tilbehør anvendes til følgende portarealer og portbladsdimensioner for de enkelte porttyper:
| Ledhejseport | Vippeport fremspringende |
Vippeport ikke-fremspringende |
|
|---|---|---|---|
| maks. 17,7m2 | maks. 14,7m2 | maks. 13,5m2 | |
| Styreskinne 3m |
2,4m × 5,2m |
2,8m × 4,2m |
2,2m × 4,2m |
| Styreskinne 4m | 3,4m × 5,2m | 3,5m × 4,2m | 3,2m × 4,2m |
Grundlæggende set portbladets dimension bestemmer det maksimale antal cyklusser pr. time samt det maksimale antal cyklusser i træk, dvs. hvor længe portåbneren kan være i drift. Større kraft (vægt) reducerer dette antal cyklusser yderligere i procent, fordi portåbneren belastes mere, og bestemmer også den maksimalt tilladte hastighed ved den pågældende belastning. Portåbneren er udstyret med en anordning (temperatursikring), som både måler motorens temperatur og den omgivende temperatur og reducerer antallet af mulige cyklusser tilsvarende:
| Antal cyklusser/time Antal cyklusser i træk |
Kraft, der kræves for at løfte portbladet* | |||||
| Op til 250N | 250–400N | 400–500N | 500–650N | 650–800N | ||
|---|---|---|---|---|---|---|
|
P
|
Op til 2m |
20 |
18 |
14 |
8 |
5 2 |
| 2–2,5m | 15 7 |
14 6 |
10 5 |
6 3 |
4 2 |
|
| 2,5–3m | 12 5 |
11 4 |
9 3 |
5 2 |
3 1 |
|
| 3–3,5m | 10 4 |
9 3 |
7 3 |
4 2 |
2 1 |
|
* 1Kg=9,81N, dvs. den kraft, der kræves for at løfte portbladet, kan også angives i kilogram ved at dividere med 9,81. F.eks. 500N svarer til ca. 51Kg.
Montering af portåbneren NICE Spinbus SN6041
Monteringsmetode drevet varierer afhængigt af installationssituationen. Til porte på op til 2,5 m i højden bruges en føringsskinne på 3 m, og til porte på op til 3,5 m i højden bruges en føringsskinne på 4 m. Det er også muligt at placere føringsskinnen på beslag, der er fastgjort til loftet, eller at forankre føringsskinnen direkte i loftet ved hjælp af NICE SNA16-beslag.
Kabling
Typisk (valgfri) ser tilslutningen af drevet med tilbehør sådan ud for de enkelte porttyper som følger:
| Ledhejseport til garage | |
|---|---|
 |
|
| Vipport til garage med udhæng* | Vipport til garage uden udhæng* |
 |
 |
* Ved automatisering af en vipport til garage uden udhæng samt en vipport med udhæng uden fjedre skal der monteres svingarm NICE SPA5.
Liste over tilbehør
|
|
Liste over kabler
| Anvendelse | Type | Maks. længde |
|---|---|---|
| A. Signallampe med antenne |
2×0,5 mm2 |
20 m 20 m (anbefalet længde under 5 m) |
| B. Fotoceller | 2×0,5 mm2 | 30 m, over 30 m: 2×1 mm2 |
| C. Nøglekontakt | 4×0,5 mm2 | 50 m (eller 2 stk. 2×0,5 mm2) |
| D. Sikkerhedskant | 2×0,5 mm2 | 30 m |
Installation af NICE Spinbus SN6041-drev
Den mekaniske installation af drevet består af tre trin:
- Forberedelser før montering
- Samling af føringsskinnen
- Montering af drevet på den samlede skinne
- Montering af skinnen med drevet i loftet
0. Forberedelser før montering
I. Der kræves en vis mængde plads til montering af drevet, især til føringsskinnen. Du skal derfor have:
- tilstrækkelig garage-længde (C+D) til at placere drevet (ca. 3,5 m til en 3 m skinne, ca. 4,5 m til en 4 m skinne
- desuden skal afstanden fra portens øverste punkt til loftet (A) være mindst 4 cm og højst 40 cm
- og den maksimale afstand mellem føringsskinnen og loftet (B) bør være 40 cm (en mindre afstand er også i orden; skinnen kan endda monteres direkte på loftet).
Se illustrationen for at få et bedre overblik:
| II. Der skal også være plads til selve drevhuset: | III. Hvis du har en vipport til garage, skal afstanden mellem undersiden af føringsskinnen og portbladets højeste punkt (E) under åbning være mindst 6,5 cm og højst 30 cm: |
 |
 |
Bemærk: Hvis ovenstående betingelser ikke er opfyldt, kan NICE Spinbus SN6041-drevet ikke monteres, eller også skal der findes en alternativ forankringsløsning.
1. Samling af føringsskinnen
Følg vejledningen til den skinne, du har:
| NICE SNA3X (3 × 1 m) |
NICE SNA30 (3 m) |
|---|---|
|
|
|
2. Montering af drevet på den samlede skinne
| 1. Drevet kan monteres på tre forskellige måder, alt efter hvad der passer til pladsforholdene. | 2. Fastgør drevet til rotationsoverføringshovedet med de fire medfølgende skruer 6,3x38 |
|---|---|
 |
 |
3. Montering af skinnen med motor på loftet
Ud fra de målte værdier for afstanden mellem skinnen og loftet samt portens overkant markeres to monteringshuller præcist midt over porten. Vælg, hvordan det forreste beslag skal fastgøres:
| Til en profil kan du bruge nitter | Til en væg kan du bruge rawlplugs og skruer | Hvis forholdene tillader det, kan du også fastgøre skinnen direkte i loftet |
|---|---|---|
 |
 |
 |
Når monteringshullerne er boret, fastgøres det forreste beslag. Lad den anden ende af skinnen med motoren stå på gulvet, og fortsæt således:
Programmering af motoren
Programmeringsmetoden afhænger af den medfølgende styreenhed. Følgende styreenheder er kompatible med motoren NICE Spinbus SN6041:
| SNA4 |
|---|
|
|
Frigørelse af motoren NICE Spinbus SN6041
I tilfælde af strømsvigt kan porten ikke betjenes med fjernbetjeningen. Derfor kan motoren frigøres ved hjælp af frigørelseshåndtaget og porten kan bevæges manuelt:
| 1. Træk i vognens frigørelseshåndtag. | 2. Bevæg portbladet |
|---|---|
 |
 |
Udskiftning af pæren i motoren NICE Spinbus SN6041
Afbryd motoren fra strømforsyningen, før pæren udskiftes, og følg derefter disse trin:
| 1. Tryk det hvide dæksel ind, og drej det | 2. Skru den gamle pære ud. Skru derefter en ny 230V 60W-pære med E27-fatning i. |
|---|---|
 |
 |
Tekniske specifikationer for motoren NICE Spinbus SN6041
| Model | NICE Spinbus SN6041 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Typebeskrivelse | Elektromekanisk gearmotor til automatisk betjening af garageporte i private hjem. Leveres uden styreenhed. En egnet styreenhed er SNA4. | ||||||||||
| Tandhjul | Diameter: 9,5mm Antal tænder: 28 Kompatibel med skinner: SNA3X, SNA30, SNA6 |
||||||||||
| Drejningsmoment [Kraft] |
18Nm [1000N] – nødvendig for at sætte portbladet i bevægelse |
||||||||||
| Nominelt drejningsmoment [Nominel kraft] |
9Nm [560N] – nødvendig for at holde portbladet i bevægelse |
||||||||||
| Hastighed | 0,20 m/s | ||||||||||
| Nominel hastighed | 0,08 m/s | ||||||||||
| Grænse for antal på hinanden følgende cyklusser | 50 cyklusser/dag (styreenheden begrænser antallet ud fra begrænsningerne, se Valg af drev) | ||||||||||
| Driftsgrænse | 3 minutter (styreenheden begrænser tiden ud fra begrænsningerne, se Valg af drev) | ||||||||||
| Strømforsyning | 230V (+10% -15%) 50/60Hz | ||||||||||
|
Effektforbrug |
370W (mindre end 2,2W i standbytilstand) | ||||||||||
| Isolationsklasse | 1 – skal jordforbindes | ||||||||||
| Nødstrømsforsyning | kan købes separat og monteres NICE PS124-reservebatteri | ||||||||||
| Belysning | Pære 230V 60W, E27-fatning | ||||||||||
| Udgang til advarselslampe |
Afhængigt af den programmerede udgang:
|
||||||||||
| BlueBUS-udgang | én udgang til 6 BlueBUS-enheder | ||||||||||
| STOP-indgang | til normalt åbne, normalt lukkede og enheder med en konstant modstand på 8,2KΩ | ||||||||||
| STEP-BY-STEP-indgang (P.P., trinvis styring) | normalt åben (aktivering udløser kommandoen "Trinvis styring") | ||||||||||
| Radiomodtager | uden modtager, "SM"-stik til modtagere NICE SMXI, NICE OXI osv. | ||||||||||
| Antenneindgang | 52Ω til koaksialkabel RG-58 (eller tilsvarende) | ||||||||||
| Programmeringsfunktioner | 4 funktioner til/fra (Programmering af niveau I.) 4 justerbare funktioner (Programmering af niveau II.) |
||||||||||
| Selvdiagnosefunktioner |
|
||||||||||
| Driftstemperatur | -20°C til +50°C | ||||||||||
| Anvendelse i saltholdige, sure og potentielt eksplosive miljøer | nej | ||||||||||
| Beskyttelsesklasse | IP40 – indendørs brug eller udendørs brug på et godt beskyttet sted | ||||||||||
| Mål | 311×327×105 (b×l×h) | ||||||||||
| Vægt | 4,7kg |
