NICE Tub TUB3500 (A) – separat motor til skydeporte
| Produktets tilgængelighed: | på forespørgsel | Produktet er muligvis ikke tilgængeligt, kontakt os for mere information. |
|---|
på forespørgsel
18.213,51 kr. inkl. moms
| Vægt |
|---|
| 60 kg |
Beskrivelse af produktet NICE Tub TUB3500 (A) – separat motor til skydeporte
NICE TUB3500 er en separat industrimotor til skydelåge med en vægt på op til 3 500 kg og en længde på op til 30 m. Den har en trefaset 400 V AC-motor, en indbygget styreenhed Mindy A500, mekanisk bremse, ventilatorkøling og et tandhjul til tandstang med modul 6. Den er selvlåsende; ved strømsvigt kan gearet frikobles, så lågen kan skubbes manuelt.
Hvornår skal man vælge NICE TUB3500?
Den er beregnet til store og tunge skydeporte ved industrianlæg. Ved valg skal du tage højde for vægten, lågebladets faktiske længde, bevægelsesmodstanden, vindforholdene samt antallet af åbninger og lukninger. Porten skal kunne bevæges jævnt med hånden, må ikke løbe af sig selv og skal have solide mekaniske stop i begge retninger.
| Portens vægt | Op til 3 500 kg. |
|---|---|
| Portens længde | Op til 30 m; det tilladte antal cyklusser pr. time falder, når længden øges. |
| Forsyning til anlægget | 3~ 400 V AC ±10 %, 50 Hz; beskyttelsesjord er påkrævet. |
| Tandstang | Modul 6. Tandstang med modul 4, som bruges til mindre motorer, kan ikke udskiftes med denne. |
Antal cyklusser efter lågebladets længde
| Lågebladets længde | Maks. cyklusser/time |
|---|---|
| Op til 5 m | 30 |
| Over 5 til 10 m | 15 |
| Over 10 til 15 m | 10 |
| Over 15 til 20 m | 7 |
| Over 20 til 25 m | 6 |
| Over 25 til 30 m | 5 |
Én cyklus består af en fuld åbning og lukning. Ved dimensioneringen skal både mål-, vægt- og driftsgrænser overholdes; den maksimale vægt alene bekræfter ikke, at motoren passer til den konkrete port. Producenten angiver også for TUB3500 maks. 200 cyklusser pr. dag og 30 minutters kontinuerlig drift. Det ændrer ikke grænserne for cyklusser/time eller køretiden for én bevægelse, der er indstillet i A500.
Ved udskiftning af en eksisterende motor skal du også kontrollere tilbehøret, tilslutningsmåden og monteringspladsen.
Indbygget styreenhed Mindy A500
Mindy A500 er en del af TUB3500-motoren. Den har 10 funktions-DIP-kontakter, trimmere TL, TP og F, indgang til mekaniske endestop, fototest og et ældre stik til modtagere i FLOXI-familien. Følgende tilslutning gælder for dette printkort; hvis styreenheden er udskiftet, skal du følge anvisningerne for den monterede enhed.
Muligheden for at indstille selve styreenheden til en anden forsyning gør ikke denne motor til en enfaset 230 V-motor. TUB3500 skal tilsluttes i overensstemmelse med typeskiltet og diagrammet for 3-faset 400 V-udgaven.
Hvad motoren består af, og hvad der skal tilføjes
- Motor med gearkasse, indbygget styring, mekanisk bremse og ventilator.
- Tandhjul med modul 6, 18 tænder.
- Frikoblingsmekanisme til manuel bevægelse af porten.
- For at få en komplet automatik skal du bruge en passende tandstang, forankring, mekaniske stop og sikkerhedsudstyr, der passer til den konkrete port. Fjernbetjening kræver en kompatibel modtager og sendere.
Ved bestilling tilpasser vi monteringsmateriale, tandstang og tilbehør til det konkrete anlæg. En separat motor er ikke en komplet automatisk port.
Mål og monteringsplads

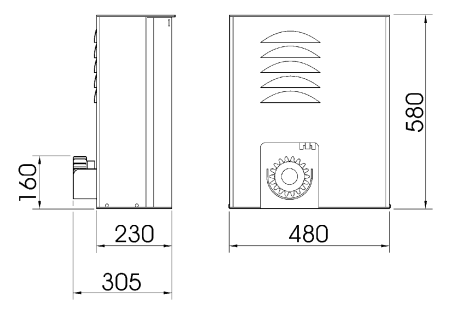

Tegningen angiver en højde på 580 mm, en bredde på 480 mm, en dybde på motorhuset på 230 mm og et samlet mål på 305 mm frem til tandhjulet. Tandhjulets akse er vist på tegningen i en højde på 160 mm. Målene er angivet i millimeter. Sørg for adgang til lågen, frikoblingen, endestoppet og den elektriske styring.
Montering af fundament, motor og tandstang
Montering, tilslutning og afprøvning skal udføres af en kvalificeret tekniker. Afbryd alle strømforsyninger før indgreb, og sørg for, at de ikke kan tilsluttes igen. Fundamentet skal være solidt, plant og beskyttet mod oversvømmelse. Ved klargøring af kabelrør skal du forhindre, at vand og kondens trænger ind i styringen.
- Brug forankring, der passer til underlaget, på et eksisterende egnet fundament. Ved etablering af et nyt fundament skal du forberede en udgravning og kabelrør; fundamentets mål fastlægges ud fra monteringsstedet.

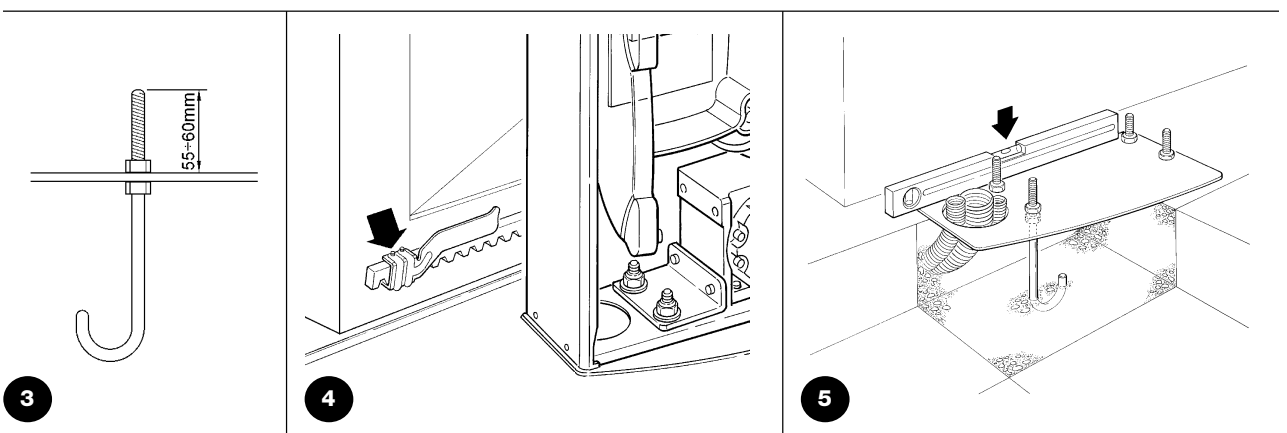

- Placér fundamentpladen med fire ankre parallelt med lågebladet og i vater. Ankerdetaljen angiver gevindets fremspring 55–60 mm. Lad betonen hærde helt.

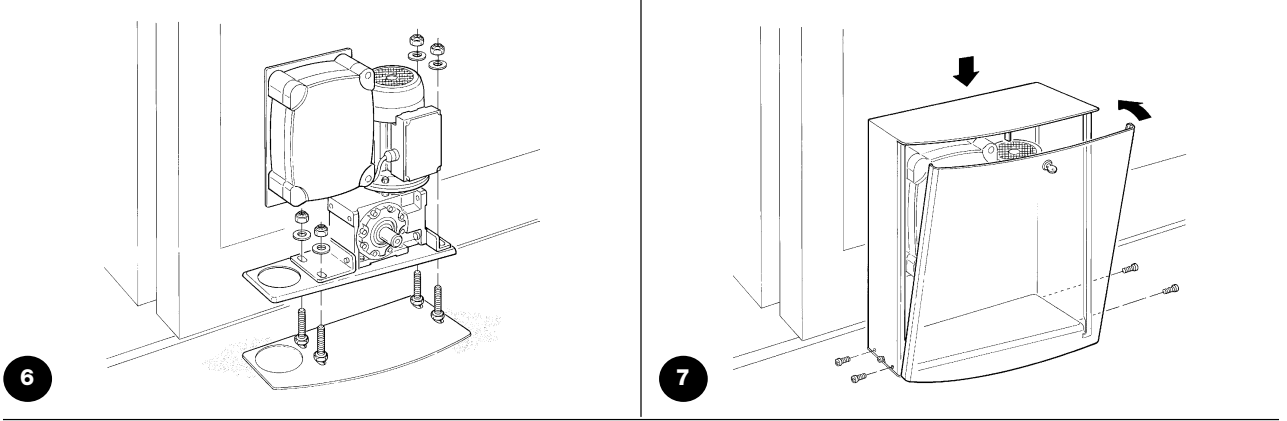

- Sæt motoren på pladen, justér den i forhold til lågebladet, og fastgør den med fire møtrikker og skiver. Frikobl gearet, inden du fortsætter arbejdet.
- Fastgør tandstangen med modul 6 lidt ad gangen langs hele bevægelsesbanen. Bevar et spillerum på 2–3 mmmellem tandstangen og tandhjulet; portens vægt må ikke belaste motoren.
- Bevæg porten manuelt frem og tilbage flere gange. Kontrollér, at indgrebet er lige, at tandstangen passerer jævnt over samlingerne, og at spillerummet er ens over hele længden.
Endestopkontakter og mekaniske anslag
Der fastgøres to beslag på tandstangen, som aktiverer endestopkontaktens arm ved åbning og lukning. De erstatter ikke portens faste mekaniske anslag. Armen skal kunne bevæge sig frit, og beslagene skal påvirke den i den rigtige retning.
Når endestopkontakten aktiveres, skal der regnes med et efterløb på cirka 2–3 cm. Indstil beslagene, så porten standser sikkert før de mekaniske anslag; kontrollér også efterløbet, når motoren er varm. Ved kontrol af TUB3500 skal den standsede portfløj blive cirka 4–5 cm fra det faste anslag.
Hvis efterløbet er længere, kontrollerer og justerer teknikeren den mekaniske bremse. Strømforsyningen skal være afbrudt før justering. Ifølge vejledningen skal møtrikken på akslen først strammes en halv omgang med uret; for hård tilspænding kan blokere motoren. Efter justeringen skal prøverne gentages.
Frigørelse ved strømafbrydelse
Frigørelsen skal udføres kun når porten står stille, og strømmen er afbrudt. Sikr portfløjen mod utilsigtet bevægelse. Ved overdragelsen viser teknikeren dig fremgangsmåden og udleverer nøglerne.

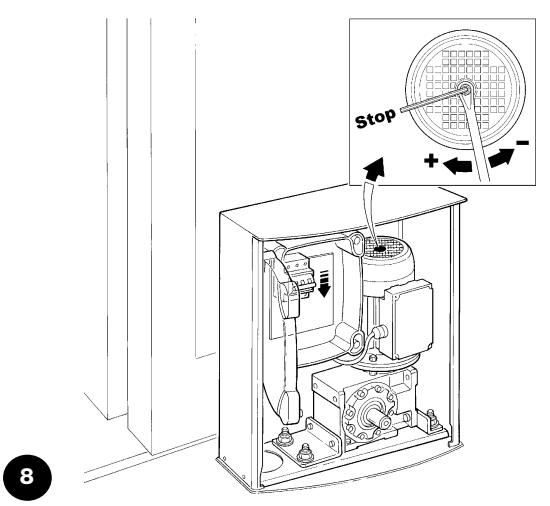

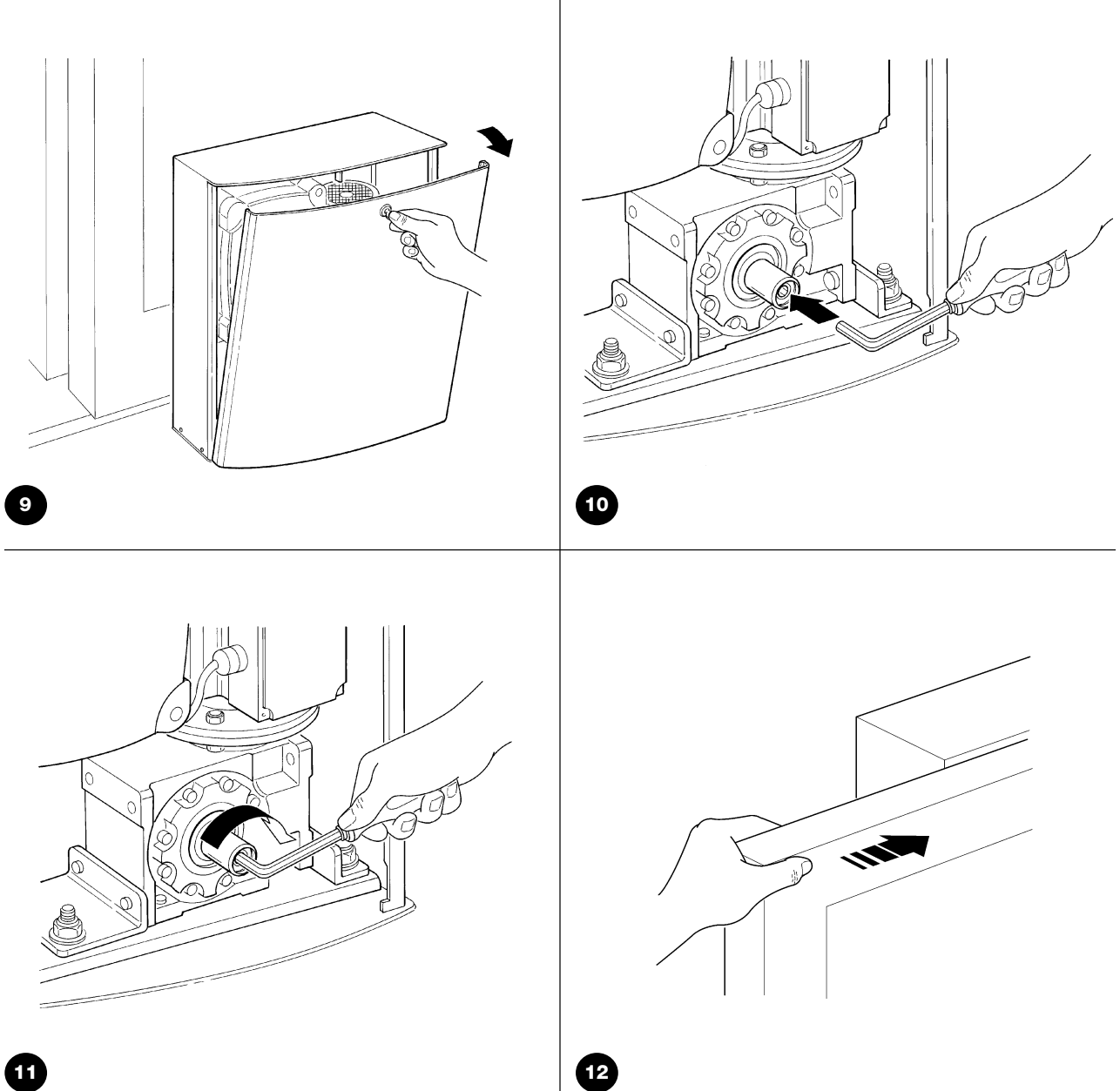

- Brug nøglen til at åbne drevenhedens dæksel.
- Sæt unbrakonøglen ind i akslen, og løsn den indvendige skrue helt som vist på billedet.
- Tag nøglen ud, og luk dækslet. Porten kan nu forsigtigt skubbes manuelt.
- Gentag fremgangsmåden i omvendt rækkefølge for at låse igen. Kontrollér, at gearet går i indgreb, og at dækslet er lukket; dets sikkerhedsmikroafbryder skal være aktiveret.
Kabling til en typisk installation
| Tilslutning | Kabel | Længde |
|---|---|---|
| Forsyning til drevenheden | 4 × 1,5 mm² | Op til 30 m |
| Blinklys | 2 × 1,5 mm² | Op til 20 m |
| Antenne | Koaksialkabel RG58 | Anbefalet længde under 5 m |
| Fotocellesender TX | 2 × 0,25 mm² | Op til 30 m |
| Fotocellemodtager RX | 2 kabler 2 × 0,25 mm² | Op til 30 m |
| Nøglekontakt | 2 kabler 2 × 0,25 mm² | Op til 50 m |
| Fast / bevægelig sikkerhedskant | Afhænger af kanten og grænsefladen | Afhænger af den konkrete enhed |
To kabler på 2 × 0,25 mm² kan erstattes af ét kabel på 4 × 0,25 mm². Ved forsyningskabler over 30 m skal teknikeren fastlægge et større ledertværsnit og passende jordforbindelse. For lavspændingskabler til fotoceller over 30 m kræver vejledningen en skærm, der kun jordforbindes i styringssiden. Kablerne skal være egnede til omgivelserne; til udendørs installation angiver producenten for eksempel H07RN-F.
En bevægelig sikkerhedskant skal have en forbindelse, der fungerer, også når portfløjen bevæger sig. Bestem antallet af ledere og grænsefladen ud fra kanttypen; eksemplet med to ledere fra en ældre typisk installation kan ikke bruges til alle OSE-kanter.

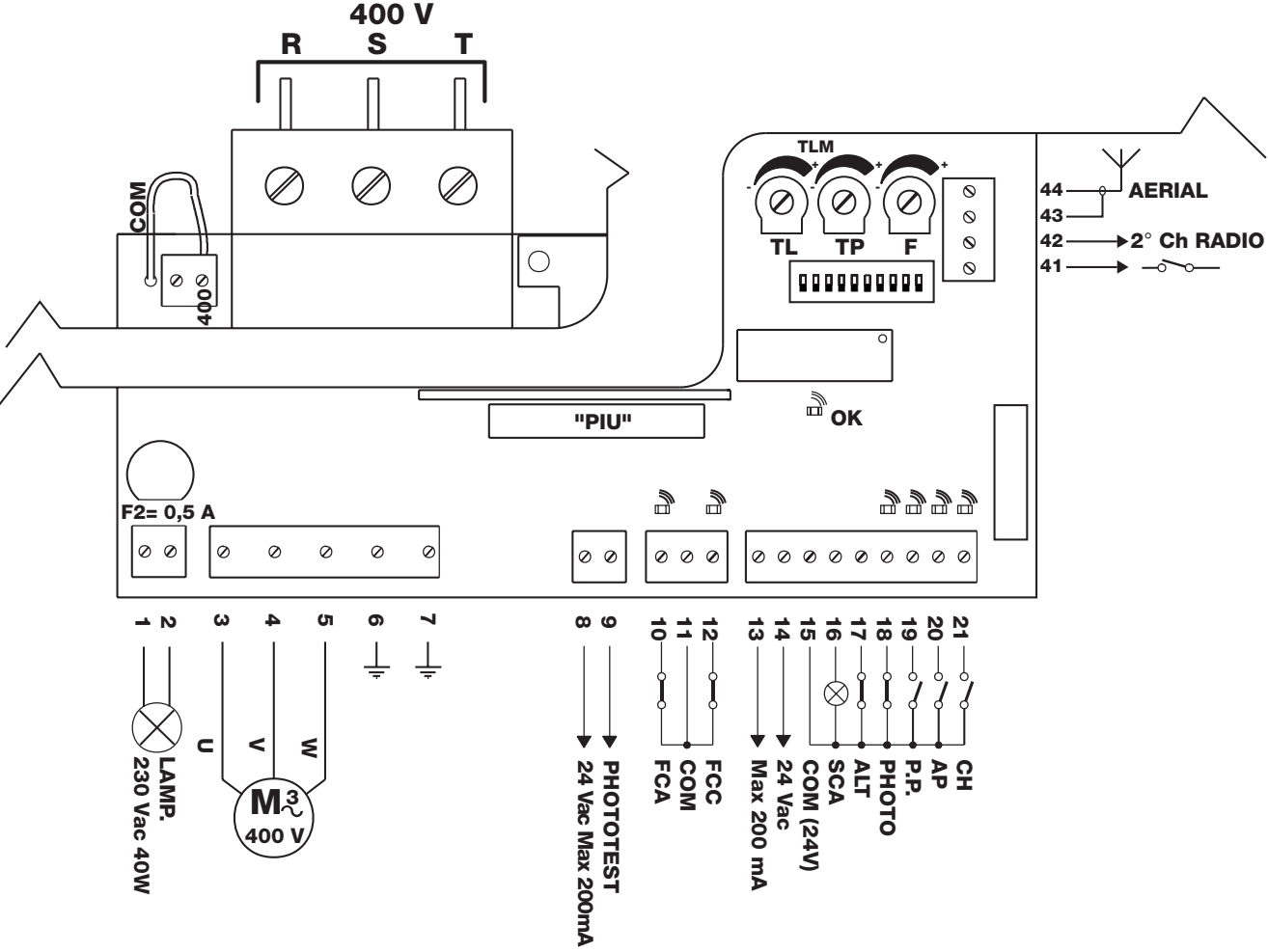

Tilslutning af Mindy A500 og klemspændinger
Tilslut kun, når strømforsyningen er afbrudt. Klemmerne 13–14 og 8–9 leverer 24 V AC og har derfor ingen DC-polaritet (+/−). COMMON 15 er fællespunkt for styreindgangene; forveksl det ikke med beskyttelsesjord (PE). Styringens kontakter er potentialfrie.
| Klemme | Funktion og tilslutning |
|---|---|
| Forsyning R / S / T | Trefaset 400 V-forsyning via passende beskyttelse; valg af strømforsyning til A500 i henhold til diagrammet. |
| 1–2 LAMP | Udgang til blinklys 230 V AC, maks. 40 W; ingen polaritet (+/−). |
| 3–4–5 MOTOR | Motorledere U–V–W; der er ikke tale om DC plus og minus. |
| 6–7 PE | Beskyttelsesjord for styringen og motoren. |
| 8–9 PHOTOTEST | 24 V AC til sendere for fotoceller med testfunktion, maks. 200 mA; ingen polaritet (+/−). |
| 10 / 11 / 12 | FCA åbning / fællespunkt / FCC lukning. |
| 13–14 tilbehør | 24 V AC, maks. 200 mA; uden fototest tillader vejledningen op til 400 mA. |
| 15 COMMON | Fællespunkt for styre- og sikkerhedsindgange. |
| 16 SCA | Kontrollampe for åben port mellem 15–16: 24 V AC, maks. 2 W. |
| 17 ALT / STOP | NC-sikkerhedsindgang til stop i forhold til 15. |
| 18 PHOTO | Fotocellens NC-kontakt i forhold til 15 ved standardtilslutning uden fototest. |
| 19 P.P. | NO-kontakt til trinvis styring i forhold til 15: åbning – stop – lukning – stop. |
| 20 AP / 21 CH | NO åbning / lukning i forhold til 15. |
| 41–42 | Potentialfri udgang til radiokanal 2, hvis der er monteret en modtager. |
| 43–44 antenne | Koaksialkabel som vist i diagrammet: skærm til 43, midterleder til 44. |
| RADIO / PIU | Ældre stik til radiomodtager / stik til PIU-udvidelseskort. |
NC betyder, at kontakten er sluttet i hviletilstand; NO betyder, at den er brudt i hviletilstand. Flere NC-kontakter med samme funktion tilsluttes i serie, mens NO-styrekontakter tilsluttes parallelt. Ubrugte NO-indgange skal stå åbne. Sikkerhedskomponenter, der er nødvendige for sikker drift, må ikke sættes ud af funktion ved at blive forbikoblet.
Fotoceller og A500-fototest
Oprindelige NICE BF kan ved renovering af installationen erstattes af relæbaserede NICE EPM. EPM og EPMB har ikke samme tilslutning: A500 har ikke BlueBUS. Vælg fotoceller med passende strømforsyning og potentialfri NC-kontakt til dette styrekort.
Vælg fotocellernes rækkevidde efter passagebredden. EPM har en brugbar rækkevidde på 15 m; producenten angiver en maksimumrækkevidde på 30 m. Ved en afstand mellem TX og RX på over 10 m skal teknikeren ændre jumperen +10m på RX-modtageren i henhold til EPM-vejledningen. Tåge, regn og støv kan reducere rækkevidden med 50 %, så den angivne maksimumrækkevidde på 30 m er ingen garanti for pålidelig dækning af en passage med samme bredde. Vælg en passende model til det konkrete sted, og kontrollér, at den fungerer.
| Tilslutning af EPM | A500 |
|---|---|
| Strømforsyning uden fototest | Klemmerne 1–2 på både TX og RX → udgang 13–14 (24 V AC). Ved AC er der ingen +/−-polaritet. |
| Sikkerhedskontakt uden fototest | RX 4 COM → A500 15 COMMON; RX 5 NC → A500 18 PHOTO. RX 3 NO bruges ikke til sikkerhedsfunktionen. |
| Fototest | Forsyn TX fra 8–9 og RX fra 13–14; forbindelsen af kontakterne og de ubrugte PHOTO-indgange skal følge det oprindelige diagram nedenfor. Slå DIP 7 til. |
| Flere par | Til samme sikkerhedsfunktion kan passende NC-kontakter forbindes i serie. Et separat PHOTO2, f.eks. til beskyttelse under åbning, tilføjes med PIU-kortet. |

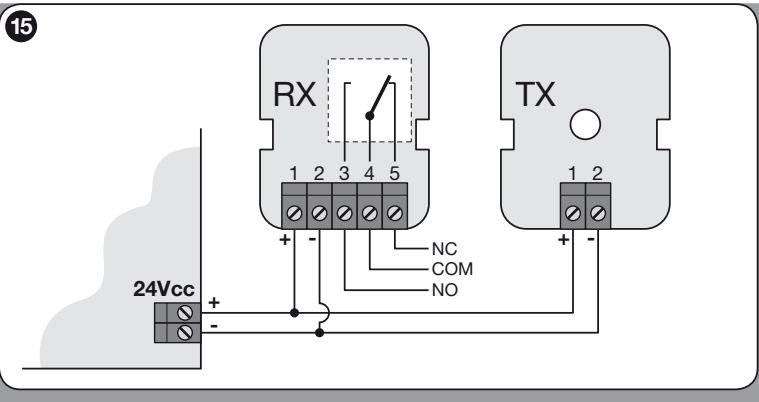

EPM-detaljen viser strømforsyningen 24 V DC: 1 plus, 2 minus. A500 forsyner dog dette par med 24 V AC uden +/−-polaritet, ifølge tabellen ovenfor. Relækontakternes numre 3 NO / 4 COM / 5 NC er uændrede.

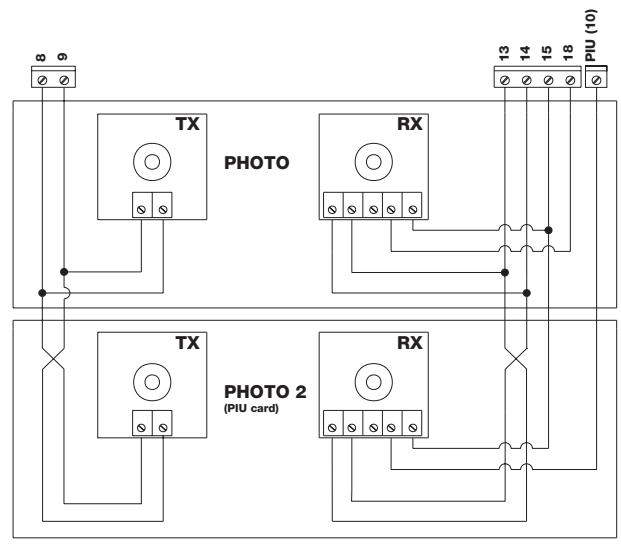

PHOTO2 i diagrammet kræver et NICE PIU-kort. Når fototesten er slået til, tilsluttes den ubrugte PHOTO-indgang ifølge vejledningen til fototestens udgang 9, ikke som i diagrammet uden test. Ved flere EPM-par skal indbyrdes interferens håndteres i henhold til deres vejledning; synkronisering kræver AC-strømforsyning, en ændring af SYNC på TX og omvendt tilslutning af strømforsyningslederne på det ene par. Efter montering skal hvert par testes separat.
Første opstart og kontrol af retningen
- Flyt porten manuelt cirka halvvejs langs skinnens længde, lås gearet, og kontrollér inspektionslågen og sikkerhedsmikroafbryderen. Til de første test skal du vælge en tilstand med betjening til stede og ekstra funktioner slået fra.
- Når strømmen er slået til, skal LED OK blinke regelmæssigt. Når sikkerhedskredsen er sluttet, lyser LED'erne STOP og PHOTO; uden for endepositionerne lyser også FCA og FCC. NO-styreindgangene lyser ikke uden en kommando.
- Aktivér kortvarigt AP / OPEN på klemme 20. Porten skal åbne. Hvis retningen er forkert, skal strømmen straks slås fra; en tekniker bytter motorledningerne på 3 og 4 i henhold til motorvejledningen og gentager testen.
- Kontrollér, at den åbne endestopkontakt standser bevægelsen, inden porten åbnes helt. Hvis den forkerte endestopkontakt aktiveres, skal strømmen slås fra, og FCA/FCC-tilslutningen kontrolleres; vejledningen angiver, at 10 og 12 skal byttes.
- Test fuld åbning og lukning, beslagindstillinger, efterløb og alle sikkerhedsanordninger. Indstil først derefter den ønskede driftstilstand.
A500-indstillinger
| DIP | Funktion |
|---|---|
| 1 OFF / 2 OFF | Bevægelse kun, mens betjeningen holdes inde – betjening til stede. |
| 1 ON / 2 OFF | Halvautomatisk tilstand. |
| 1 OFF / 2 ON | Automatisk tilstand med efterfølgende lukning. |
| 1 ON / 2 ON | Automatisk tilstand + lukker altid, også efter at strømmen er genetableret. |
| 3 ON | Fællesdriftstilstand; ikke i manuel tilstand. |
| 4 ON | Forblink: 5 s, 2 s i manuel tilstand. |
| 5 ON | Lukker 5 s efter fotocellen er frigivet; kun i automatisk tilstand. |
| 6 ON | PHOTO er også aktiv under åbning. |
| 7 ON | Fototest; kræver passende tilslutning. |
| 8 ON | Intelligent registrering af overbelastning. |
| 9 ON | Kort reversering på 1,5 s efter overbelastning; ikke i manuel tilstand. |
| 10 ON | Elektrisk bremsning ved stop med strøm til motoren i 1 s. |
| Komponent | Hvad den indstiller |
|---|---|
| TL | Køretid for én kørsel, cirka 3–120 s. Til lange kørsler beskriver vejledningen en TLM-udvidelse til cirka 90–210 s; ændringen skal udføres af en tekniker efter kontrol af det præcise printkort. |
| TP | Pause før automatisk lukning, cirka 5–200 s. |
| F | Tærskel for aktivering af beskyttelsen baseret på motorens strømforbrug. Indstillingen skal kontrolleres ved måling af kræfterne – ikke ved at forsøge at skubbe porten med hånden. |
TL skal dække hele køretiden med en margin på cirka 2–3 s. En 30 m lang port kører cirka 3 minutter i én retning ved den nominelle hastighed, så det grundlæggende tidsinterval er muligvis ikke tilstrækkeligt. A500's overbelastningsregistrering er inaktiv under de første 1,5 s af bevægelsen; derfor er sikkerhedsudstyr og afprøvning nødvendigt. Den elektriske bremse på DIP 10 erstatter ikke kontrol af den mekaniske bremse og efterløbet.
Modtager og fjernbetjeninger
A500 bruger et ældre stik fra FLOXI-serien. Til FloR-rullende kode bruges f.eks. NICE FLOXI2R. Modtagertypen afgør, hvilke NICE-fjernbetjeninger der understøttes, og hvordan de indlæres. NICE-mærket eller frekvensen 433,92 MHz alene garanterer ikke, at protokollen er den samme. Fast FLO-kode og rullende FloR-kode kan ikke bruges i flæng.
Sæt kun modtageren i, når strømmen er slået fra. En ny fjernbetjening indlæres i modtageren i henhold til dens mærkning; A500's DIP-kontakter styrer portens funktioner. Hvis der allerede er en modtager, skal dens type og hukommelse først kontrolleres. Sletning af alle indstillinger kan også fjerne andre brugeres fjernbetjeninger.
Tilbehør til TUB3500
| Komponent | Valg |
|---|---|
| Blinklys | NICE ELAC til 230 V AC-udgang 1–2, maks. 40 W; ELDC kan ikke tilsluttes direkte her. |
| Fotoceller | NICE EPM med relæets NC-kontakt; de oprindelige BF er ældre udstyr. |
| Udvidelse | NICE PIU tilføjer PHOTO2, delvis åbning og yderligere funktioner. Den er ikke beregnet til DPRO500. |
| Radio | NICE FLOXI2R afhængigt af den anvendte kodning. Det moderne SM-stik er ikke det samme som den ældre FLOXI-slot. |
| Tandstang og sikkerhedskanter | Modul 6-tandstang, kanter og overførsel af deres signal afhænger af den konkrete port og styring. |
Når TUB3500 ikke fungerer korrekt
| Symptom | Kontrol |
|---|---|
| LED-lamperne lyser ikke | Strømforsyning, hovedafbryder, overstrømsbeskyttelse og sikringer. Årsagen til, at beskyttelsen er udløst, skal afhjælpes af en tekniker, før der tændes igen. |
| OK blinker regelmæssigt hvert 1 s | Styreenhedens logik er aktiv. To korte blink betyder, at en indgang eller kontakt er ændret. |
| OK blinker uregelmæssigt | Den interne kontrol har registreret en fejl; kontrollér tilslutningerne og styringen. |
| STOP-, PHOTO- eller endestopindgangen tillader ikke bevægelse | Forhindring, justering af fotoceller, åben låge, kontakt eller kabel; sikkerhedskredsløbet må ikke omgås. |
| Den starter ikke under fototesten | Strømforsyning TX 8–9, RX 13–14, kontaktforbindelser, DIP 7-indstilling og indbyrdes interferens mellem parrene. |
| Motoren bevæger sig i den modsatte retning | Kontrol af motorens retning og FCA/FCC i henhold til første opstart. Justeringer må kun foretages uden strømforsyning. |
| Stopper midt på banen | TL/TLM-tid, friktion, forhindring, overbelastningsbeskyttelse eller termisk beskyttelse. Afhjælp først årsagen; øg ikke automatisk kraften F. |
| Langt efterløb | Justering af beslag og mekanisk bremse; afprøv også efter opvarmning. |
| Kun fjernbetjeningen virker ikke | Senderens batteri, kodetype og kodeplacering, modtager og antenne. |
Sikkerhed, test og vedligeholdelse
Før overdragelsen tester teknikeren gentagne gange åbning, lukning, stop, endestop, alle fotoceller, sikkerhedskanter og nødstop. Kontrollér efterløbet og sikkerheden langs hele portens bane; hvis beskyttelsen begrænser stødkraften, skal den relevante måling også udføres. Indstilling af trimmeren eller tilslutning af en fotocelle erstatter ikke test af hele porten.
Udfør service senest hver 6. måned eller efter 10.000 manøvrer, alt efter hvad der indtræffer først. En manøvre er enten én åbning eller én lukning, ikke en hel åbnings-lukningscyklus. Kontrollér fastgørelser, korrosion, slid på tandhjul og tandstang, portens bevægelige dele, den mekaniske bremse, registrering af overbelastning og sikkerhedskomponenter.
Brugeren kan, mens strømmen er afbrudt, fjerne blade og sten fra portens bane og rengøre tilgængelige overflader og fotocellernes optik med en let fugtig klud. Ved usædvanlig støj, rykvise bevægelser eller fejl skal porten tages ud af drift, og service kontaktes. Sikkerhedsindgange må ikke kortsluttes. Opbevar fjernbetjeninger utilgængeligt for børn, og gå først ind i portåbningen, når porten er helt åben og standset. En åben gangdør i portbladet skal blokere motoren.
Tekniske specifikationer for TUB3500
| Model | NICE TUB3500 |
|---|---|
| Styreenhed | Mindy A500 |
| Strømforsyning | 3~ 400 V AC ±10 %, 50 Hz |
| Maks. effektforbrug | 550 W |
| Nominelt drejningsmoment | 190 Nm |
| Maksimalt drejningsmoment | 418 Nm |
| Hastighed ved nominelt drejningsmoment | 0,167 m/s (ca. 10 m/min) |
| Maks. portvægt/-længde | 3 500 kg / 30 m; egnethed afhænger af driftsforholdene |
| Antal cyklusser | I henhold til længdetabellen; maks. 200 cyklusser/dag |
| Tandhjul | Z = 18; modul 6; tanddeling 18,8 mm |
| Kapslingsklasse | IP44 |
| Isolationsklasse | I; beskyttelsesjording påkrævet |
| Driftstemperatur | −20 til +50 °C |
| Monteringsmål | Måltegning i mm: højde 580, bredde 480, husdybde 230, til tandhjulet 305 |
| Vægt | 60 kg |
De tekniske værdier gælder ved en omgivelsestemperatur på 20 °C ±5 °C. Oplys den præcise model og udførelse på typeskiltet, når du vælger reservedele og styring.
Hjælp til valg og komplettering af løsningen
Kontakt os med portens længde og vægt, antal cyklusser i timen og pr. dag, tilgængelig strømforsyning og et foto af den installerede styring. Vi hjælper dig med at vælge tandstang, modtager og sikkerhedstilbehør.
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
