Teknisk vejledning til NICE WIDE S-, WIDE M- og WIDE L-bomme

Sammenligning af NICE WIDE-modeller

Parameter	NICE WIDES	NICE WIDEM	NICE WIDEL
Min. åbningstid	4 s	3,5 s	5 s
Radiomodtager	indbygget + SM / OXI	indbygget + SM / OXI	indbygget + SM / OXI

Fælles data for styreenheden

Parameter	Værdi
Backupstrømforsyning	NICE PS324
Solcelleforsyning	Nej
Blinklysudgang	maks. 25 W
Udgangene CL / OGI	24 V DC, maks. 10 W pr. udgang
Indgange	STOP, PHOTO, PHOTO 2, SbS, OPEN, CLOSE
Antenne	50 Ω, RG58-kabel
Indstilling	potentiometre og mikrokontakter på styreenheden

Alle modellerne WIDE S, WIDE M og WIDE L har en enkel indbygget radiomodtager samt et SM-stik til modtagere i OXI-familien. Et aktuelt, konkret eksempel på en plug-in-modtager er NICE OXIBD; et alternativ med lang rækkevidde er NICE OXILR med kompatible NICE ON3ELR-fjernbetjeninger.

Du kan finde flere oplysninger om hele serien i kategorien NICE WIDE-bomme eller i oversigten over NICE-bomme.

Kompatibelt tilbehør til NICE WIDE-bomme

Bommen sælges uden bomarm. Vælg først bomarm og fundamentplade efter model, og vælg derefter sikkerheds- og driftstilbehør efter den konkrete indkørsel.

Grundsæt efter model

WIDE S og WIDE M: bomarm NICE XBA19 og fundamentplade NICE SIA1.

WIDE L: bomarm NICE XBA15 (3 m), NICE XBA14 (4 m) eller NICE XBA5 (5 m) og fundamentplade NICE SIA2.

WIDE L med 6 m bomarm: to NICE XBA15-bomarme samlet med delen NICE XBA9.

Sikkerhed ved gennemkørsel

NICE EPM – relæfotoceller til PHOTO-indgangen.
NICE XBA13 – støddæmpende beskyttelsesgummi til bomarmens underkant.
NICE WA10 – reflekselementer, der gør bomarmen mere synlig.

Lysindikering

NICE XBA4 til WIDE S/M; NICE XBA6 eller NICE XBA18 til WIDE L, afhængigt af bomarmens længde.
NICE ELDC – ekstern LED-blinklampe; blinklysudgang maks. 25 W.

Støtter, underbom og særlig montering

NICE WA11 – justerbar fast støtte til alle modeller.
NICE WA12 – bevægelig støtte til WIDE M/L.
NICE WA13 – underbom i aluminium.
NICE WIA10 – sideværts opklapning af bomarmen til WIDE S/M.
NICE WIA11 – knækled til WIDE M ved lave installationer.

Betjening og backupstrømforsyning

NICE OXIBD – aktuel plug-in-modtager i OXI-familien.
NICE OXILR – modtager med lang rækkevidde til kompatible NICE ON3ELR-fjernbetjeninger.
NICE PS324 – backupstrømforsyning med indbygget oplader til WIDE S/M/L.

Vigtigt: Lamper, gummi, underbom, støtte og andre dele ændrer bomarmens vægt. Kontrollér bomarmens balance og fjederens egnethed igen efter hver ændring af konfigurationen.

Dokumenter og flere valgmuligheder

Anbefalet kabelføring til NICE WIDE

Ved elinstallationen af bommen er det vigtigt at klargøre kablerne, før bomhuset monteres. Ved længere kabeltræk eller fælles føring af flere enheder skal dimensioneringen kontrolleres i forhold til den konkrete installation.

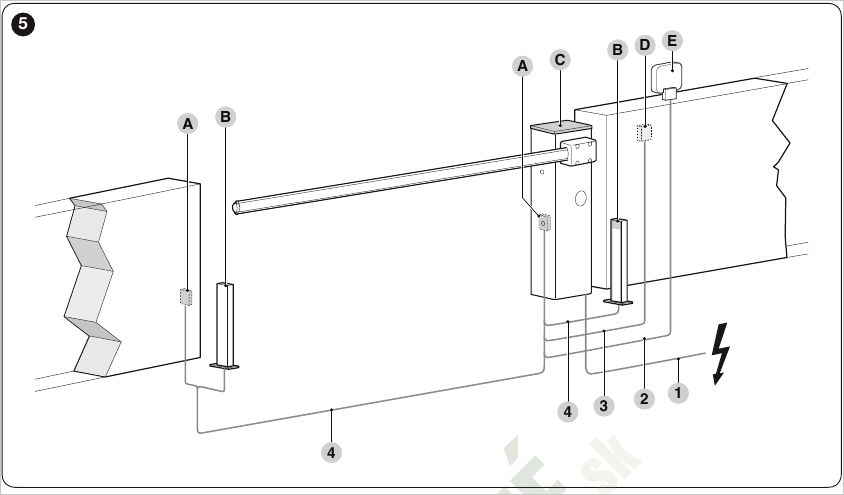

Vejledende placering af enheder og kabler. Præcise tværsnit og maksimale længder fremgår af tabellen under diagrammet.

Tilslutning	Kabel, længde og bemærkning
230 V-strømforsyning	3 x 1,5 mm², maks. 30 m. Ved længder over 30 m skal der bruges 3 x 2,5 mm² og separat beskyttelsesjord ved bommen.
Blinklys	2 x 0,5 mm², maks. 30 m. LIGHT-udgang.
Nøgleafbryder	2 x 2 x 0,25 mm², maks. 30 m. To separate ledere til styrekontakter; kan erstattes med et 4 x 0,5 mm²-kabel.
Fotocelle TX	2 x 0,25 mm², maks. 30 m. Ved længder over 30 m og op til 40 m skal der bruges 2 x 1 mm².
Fotocelle RX	4 x 0,25 mm², maks. 30 m. Ved længder over 30 m og op til 40 m skal der bruges 2 x 1 mm².
OPEN-indgang	2 x 0,25 mm², maks. 30 m. Normalt åben kontakt.
CLOSE-indgang	2 x 0,25 mm², maks. 30 m. Normalt åben kontakt.
Antenne	RG58, skærmet koaksialkabel, maks. 15 m. Det anbefales at holde længden så kort som muligt, helst højst 5 m.
Indikatorlampe for åben bom	2 x 0,5 mm², maks. 30 m. OGI-udgang eller trafiklys afhængigt af indstillingen af mikrokontakt 9 og 10.

Montering af NICE WIDE-kabinet og bundplade

Klargør kabelrør, og kontrollér inden montering af bommen, at underlaget gør det muligt at forankre den solidt, plant og sikkert. Til WIDE S og WIDE M anvendes bundpladen NICE SIA1, til WIDE L anvendes bundpladen NICE SIA2.

Sikkerhed: Fundamentet og forankringsmetoden skal vurderes af en kvalificeret montør ud fra underlaget, de lokale forhold og bommens belastning. Området må ikke kunne blive oversvømmet, og der skal være sikker adgang til kabinettet.

Forankring på et klargjort, bæredygtigt fundament

Fjern bomkabinettets topdæksel og bagpanel.
Placér kabinettet på det klargjorte fundament, og markér de fire forankringspunkter gennem monteringshullerne.
Fjern kabinettet, og bor huller på de markerede steder.
Montér fire egnede ekspansionsankre.
Placér kabinettet igen, og fastgør det med egnede møtrikker og skiver.

Ankre, møtrikker og skiver til direkte forankring medfølger ikke.

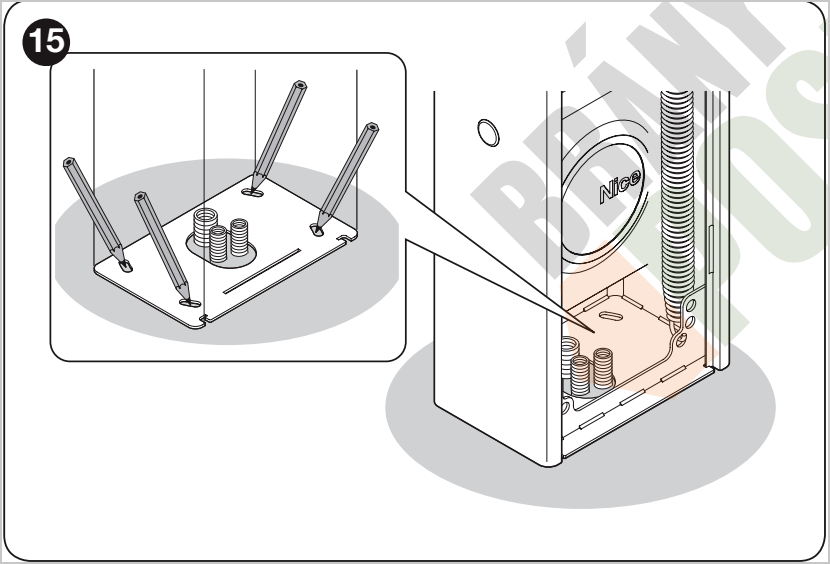

Kabinettet fungerer som skabelon til præcis markering af de fire forankringspunkter.

Nyt betonfundament med bundplade

Krav	Værdi ifølge manualen
Betonens minimumstykkelse	150 mm
Armering	stålarmering
Betonvolumen	over 0,2 m³
Eksempel på fundamentmål	tykkelse 250 mm, areal 0,8 m²; ca. 0,9 × 0,9 m
Efterfølgende forankring af pladen i betonen	4 ankre med M12-bolte; trækstyrke på mindst 400 kg ifølge dokumentationen

Klargør fundamentgraven og kabelrørene til de elektriske kabler.

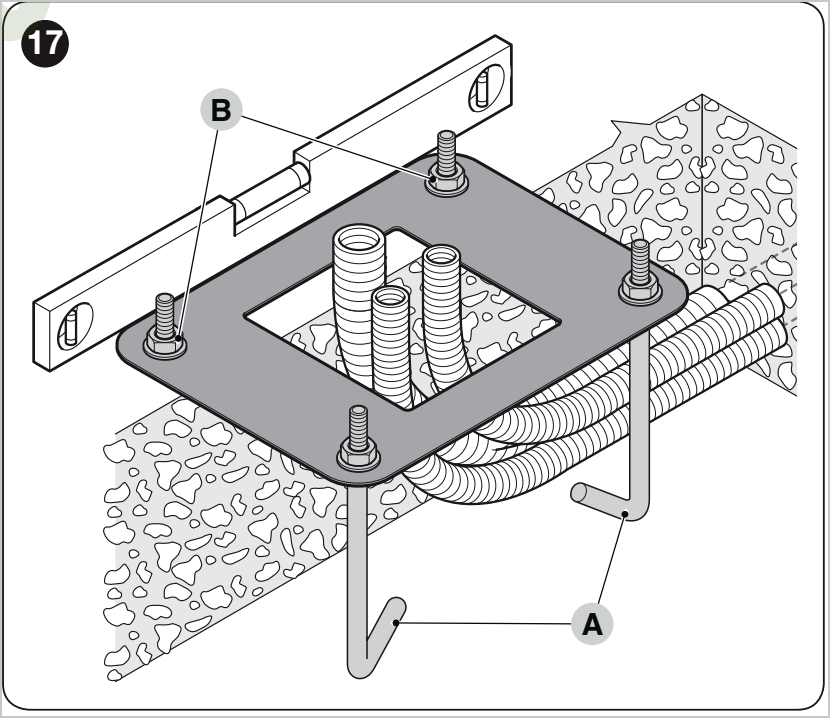

Fastgør fire forankringskroge til bundpladen. Sæt en møtrik og en skive på hver krog både over og under pladen.
Kontrollér, at kabelrørene er placeret i pladens midterhul.

Bundpladen skal forblive vandret; før kabelrørene gennem hullet midt i pladen.

Vigtigt: Spænd den nederste møtrik på hver forankringskrog helt til enden af gevindet.

Hæld betonen i, og placér bundpladen, inden betonen begynder at hærde.
Placér pladen i niveau med overfladen, parallelt med bommens fremtidige arm og helt vandret.
Vent, til betonen er helt hærdet. Manualen angiver, at det normalt tager cirka to uger.
Fjern de fire øverste møtrikker og skiver fra forankringskrogene.
Åbn kabinettet, sæt det på forankringskrogene, og fastgør det med de fjernede møtrikker og skiver.

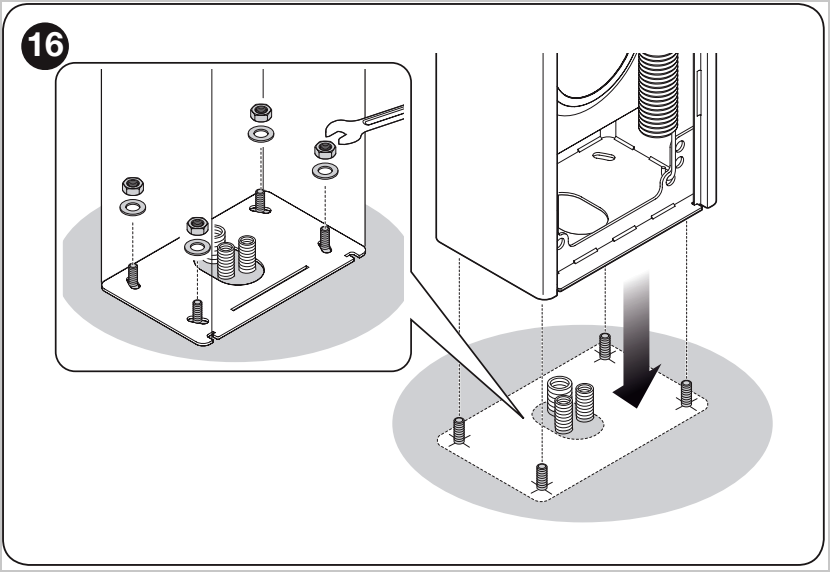

Når fundamentet er hærdet, sættes kabinettet på de fire forankringspunkter og fastgøres med møtrikker og skiver.

Andet underlag end armeret beton: Kontrollér underlagets konsistens og bæreevne. Ifølge manualen skal de fire forankringspunkter kunne modstå en belastning på cirka 1.000 kg. Montøren skal vælge den konkrete anker-type ud fra underlaget.

Tilslutning af NICE WIDE-styreenheden

WIDE-styreenheden har separate klemmer til strømforsyning af tilbehør, sikkerhedsindgange, styreindgange, blinklys, belysning og antenne. Ubrugte NC-indgange skal forbindes med en jumper til fællesklemmen i henhold til tilslutningsmetoden.

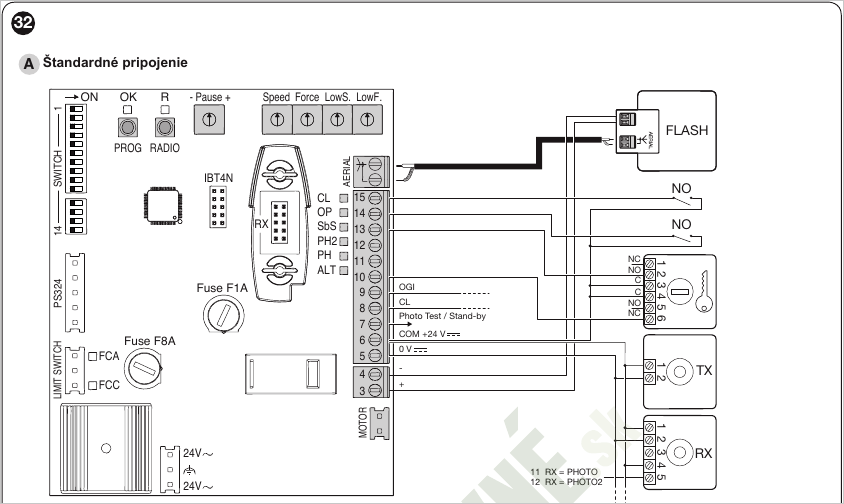

Standardtilslutning af blinklys, styreindgange og fotoceller.

Klemmer	Navn / type	Funktion
3 - 4	LIGHT Udgang	Blinklys. Blinker under bevægelse med intervaller på cirka 0,5 sekunder tændt og 0,5 sekunder slukket.
5	SERVICES 24 V DC	Strømforsyning til tilbehør: 24 V DC, maks. 200 mA.
6 - 8	CL Udgang	Belysning eller trafiklysudgang afhængigt af indstillingen. Ved standardindstillingen tændes udgangen ved manøvrens start og slukkes cirka 60 sekunder efter, at den er afsluttet.
6 - 9	OGI Udgang	Indikatorlampe for åben bom eller trafiklysudgang afhængigt af indstillingen. Ved standardindstillingen er lampen slukket, når bommen er lukket, lyser, når bommen er åben, og blinker, mens bommen bevæger sig.
6 - 10	STOP NC-indgang	Blokering eller øjeblikkeligt stop af manøvren via en sikkerhedsanordning.
6 - 11	PHOTO NC-indgang	Fotoceller til lukning. Aktivering under lukning får bommen til at stoppe eller vende retning afhængigt af indstillingen.
6 - 12	PHOTO 2 NC-indgang	Fotoceller til åbning. Aktivering under åbning medfører stop eller reversering afhængigt af indstillingen.
6 - 13	SbS NO-indgang	Trinvis kommando. Standardsekvensen er Open - Stop - Close - Stop.
6 - 14	OPEN NO-indgang	Åbningskommando. Sekvensen er Open - Stop - Open - Stop.
6 - 15	CLOSE NO-indgang	Lukkekommando. Sekvensen er Close - Stop - Close - Stop.
7	24 V / fototest / standby 24 V DC	Hjælpeforsyning på 24 V DC, maks. 200 mA. Afhængigt af den valgte tilstand bruges den til test af fotoceller eller standbyfunktionen.
AERIAL	Antenne Indgang	Tilslutning af modtagerens antenne, impedans 50 Ω, RG58-kabel.

Indstilling af bomarm og endepositioner

Før programmering skal bomarmen være korrekt monteret mekanisk og afbalanceret, og styreenheden skal kende bevægelsesretningen og endepositionerne. Bommen bruger endestop mærket FCA og FCC.

Afbalancering af bomarmen

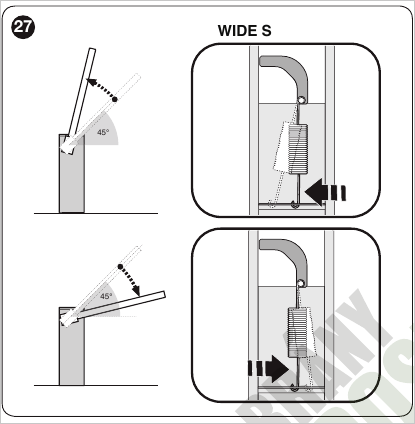

Afbalanceringsmekanisme til WIDE S.

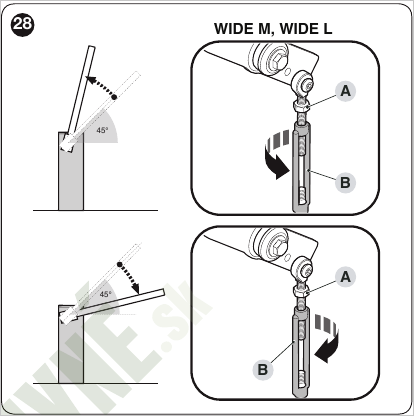

Afbalanceringsmekanisme til WIDE M og WIDE L.

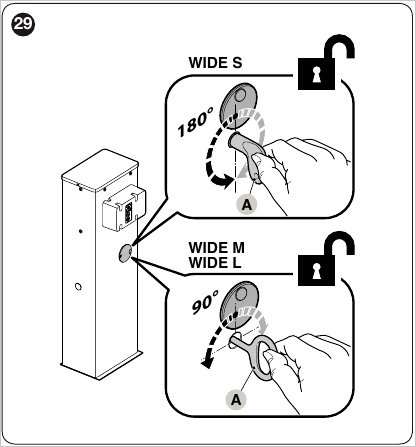

Frikobl drevet, og indstil bomarmen til cirka 45°.
Kontrollér, om bomarmen bliver stående. Hvis den løfter sig, skal fjederens kraft reduceres; hvis den sænker sig, skal fjederens kraft øges i henhold til den pågældende models mekanisme.
Gentag kontrollen ved cirka 20° og 70°. Bomarmen må ikke pludselig løfte eller sænke sig af sig selv.

Kontrol af endestop

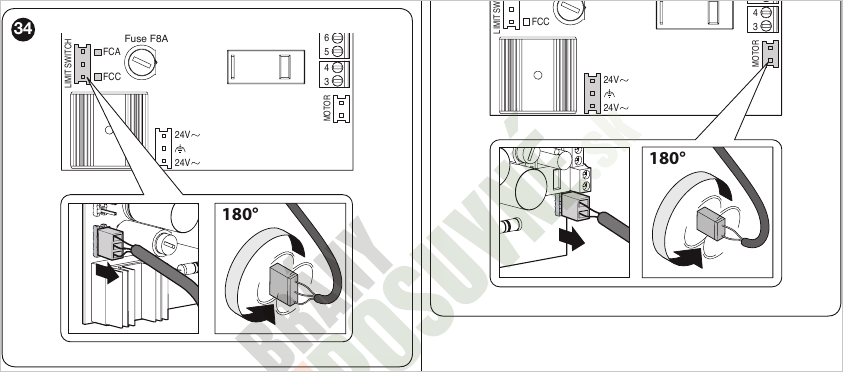

Hvis FCA/FCC-LED'ernes retning eller bomarmens bevægelsesretning er forkert, drejes det relevante stik 180° efter afbrydelse af strømforsyningen.

Frikobl drevet, og flyt bomarmen manuelt til lukket position.
I lukket position skal FCC være slukket og FCA være tændt.
Flyt bomarmen manuelt til åben position.
I åben position skal FCA være slukket og FCC være tændt.
Indstil bomarmen til cirka 45°, og lås drevet igen.

Endestoppet til deceleration skal aktiveres cirka 20° før det mekaniske stop. Hvis decelerationspunktet skal justeres præcist, indstilles endestoppets knaster.

Kontrol af bevægelsesretning

Sæt alle programmeringsmikroafbrydere i position OFF.
Indstil bomarmen til cirka 45°.
Giv en kort impuls til OPEN-indgangen.
Bomarmen skal begynde at åbne. Hvis den bevæger sig i den modsatte retning, skal motorstikket drejes 180°, og kontrollen gentages.

Programmering af NICE WIDE-bom

NICE WIDE programmeres ikke på samme måde som Robus-drev med programmeringsniveauerne L1 til L8. Grundindstillingen udføres ved hjælp af en kombination af potentiometrene A til E, mikroafbryderne 1 til 14 og knapperne PROG og RADIO på styreenheden.

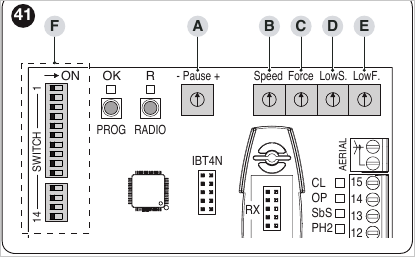

Betjeningselementer på styreenhedens printkort.

Potentiometre A til E

Element	Indstilling
A – Pause	Pausetiden mellem afslutningen af åbningen og starten på den automatiske lukning. Bruges kun i automatisk tilstand.
B – Speed	Bomarmens maksimale hastighed fra bevægelsens start til decelerationspunktet.
C – Force	Følsomhed for forhindringsregistrering fra bevægelsens start til decelerationspunktet. Ved registrering af en forhindring vendes bevægelsesretningen.
D – Low Speed	Bomarmens hastighed under den langsomme del af bevægelsen fra endestoppet til endepositionen.
E – Low Force	Følsomhed for forhindringsregistrering under den langsomme del af bevægelsen.

Potentiometerværdierne indstilles, når mikroafbryderne 13 og 14 står i position OFF. Når finjusteringen er udført, gemmes indstillingen ved at sætte mikroafbryderne 13 og 14 tilbage i position ON.

Indlæsning af ALT-indgangen og de mekaniske stop

Indstil bomarmen cirka midt på bevægelsesbanen.
Sæt mikroafbryderne 13 og 14 i position OFF.
Tryk på PROG-knappen, og hold den inde i cirka 3 sekunder.
Styreenheden indlæser tilstanden for ALT/STOP-indgangen og starter sekvensen fuld lukning - fuld åbning - fuld lukning.
Hvis endestopsknasternes position er blevet ændret efter programmeringen, skal indlæsningen af de mekaniske stop gentages.
Efter afprøvning af bevægelsen indstilles hastighed, kraft og deceleration med potentiometrene.
Når indstillingen er færdig, sættes mikroafbryderne 13 og 14 i position ON.

Efter vellykket indlæsning blinker den grønne OK-LED cirka én gang i sekundet. Hvis en mikroafbryder eller et potentiometer ændres under normal drift, bruger styreenheden de tidligere gemte værdier, og OK-LED'en advarer med orange blink.

Programmeringsmikroafbrydere 1 til 14

Mikroafbryder / position	Funktion
1 - 2 OFF - OFF	Manuel tilstand. Bevægelsen foregår kun, mens kommandoen er aktiv.
1 - 2 ON - OFF	Halvautomatisk tilstand. Én kommando udfører hele åbnings- eller lukkemanøvren.
1 - 2 OFF - ON	Automatisk tilstand. En kommando åbner bommen, og efter den indstillede pausetid lukker bommen automatisk.
1 - 2 ON - ON	Automatisk tilstand med funktionen altid lukket. Efter en strømafbrydelse begynder bommen at lukke, hvis den stod åben.
3 TIL	Boligbloktilstand. Under åbning ignoreres yderligere SbS- eller OPEN-kommandoer, indtil porten er helt åben. Under lukning stopper en ny kommando bevægelsen og åbner bommen.
3 FRA	Boligblokfunktionen er deaktiveret.
4 TIL	Trinvis styring følger cyklussen Åbn - Luk - Åbn - Luk.
4 FRA	Trinvis styring følger cyklussen Åbn - Stop - Luk - Stop.
5 TIL	Forblink. Blinklyset begynder at blinke, før manøvren starter, i cirka 5 sekunder i automatisk tilstand og 2 sekunder i manuel tilstand.
5 FRA	Forblink er deaktiveret.
6 TIL	Blinklyset lyser eller blinker under manøvren og i pausen før automatisk lukning.
6 FRA	Blinklyset er kun aktivt, mens bommen bevæger sig.
7 TIL	Lukning umiddelbart efter passage gennem fotocellerne. Når fotocellerne er frie, lukker bommen efter cirka 5 sekunder.
7 FRA	Funktionen er deaktiveret.
8 TIL	PHOTO-indgangen er også aktiv under åbning. I halvautomatisk eller automatisk tilstand genoptages åbningen, når fotocellerne er frie.
8 FRA	PHOTO-indgangen er kun aktiv under lukning.
9 - 10 FRA - FRA	OGI-udgangen fungerer som indikator for åben bom, og CL-udgangen bruges til belysning.
9 - 10 TIL - FRA	Envejslyskryds og belysning. OGI fungerer som grønt lys, mens CL fortsat bruges til belysning.
9 - 10 FRA - TIL	Tovejslyskryds for ind- og udkørsel. OGI og CL styrer rødt eller grønt lys afhængigt af retningen og bommens tilstand.
9 - 10 ON - ON	Lyskryds, der kan konfigureres via Oview. Standardlogikken bruger grønt lys, når bommen er åben, og rødt, når den er lukket.
11 TIL	Hurtig frigørelse af passagen. Tiderne for hurtig åbning eller lukning indstilles via Oview.
11 FRA	Hurtig frigørelse af passagen er deaktiveret.
12 TIL	Funktion konfigureret via Oview; fotocelletest er standardindstillingen. Klemme 7 bruges som 24 V-udgang til test af fotoceller.
12 FRA	Klemme 7 er en fast 24 V-udgang til tilbehør.
13 - 14 FRA - FRA	Test- og indstillingstilstand. Styreenheden bruger potentiometrenes aktuelle værdier og gør det muligt at justere dem under afprøvning.
13 - 14 ON - ON	Programmeringslås. Gemmer og låser potentiometrenes og mikrokontakternes værdier.
13 - 14 TIL - FRA eller FRA - TIL	Ugyldig kombination.

Radiomodtagerens udgange

Alle modellerne WIDE S, WIDE M og WIDE L har en indbygget radiomodtager samt et SM-stik til modtagere i OXI-familien; et aktuelt eksempel på en stikmodtager er NICE OXIBD. Et alternativ med lang rækkevidde er NICE OXILR med LoRa-teknologi, som kræver kompatible NICE ON3ELR-fjernbetjeninger. Ved standardtilslutning har modtagerens udgange følgende funktioner:

Modtagerudgang	Funktion
1	SbS – trinvis kommando
2	STOP
3	OPEN – åbning
4	CLOSE – lukning
5	CL – udgang til belysning eller lyskryds
6	Radiokanal 1
7	Radiokanal 2

Særlige funktioner for NICE WIDE

Funktion	Beskrivelse
Funktionen »altid luk«	Hvis tilstand 1 - 2 er valgt med kontakten i positionen ON - ON, og bommen er åben, når strømforsyningen genoprettes, starter styreenheden automatisk lukningen med forblink.
Lukning efter passage gennem fotocellerne	Når mikrokontakt 7 står på TIL, forkortes pausen i automatisk tilstand, og bommen lukker cirka 5 sekunder efter, at fotocellerne er frie.
Lyskryds	Mikrokontakterne 9 og 10 ændrer funktionen for udgangene OGI og CL. Udgangene kan fungere som indikator, belysning, envejslyskryds eller tovejslyskryds for ind- og udkørsel.
Tvungen bevægelse i dødmandstilstand	Hvis en sikkerhedsanordning blokerer bevægelsen, kan styreenheden tvinge bevægelsen igennem, mens kommandoen holdes inde. Denne tilstand er beregnet til service eller nødsituationer.
Vedligeholdelsessignal	Styreenheden kan signalere behov for vedligeholdelse ud fra antallet af udførte manøvrer. Tærskelværdien indstilles via Oview.

Fejlfinding og diagnostik

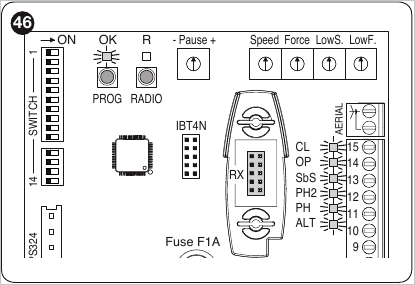

Placering af LED'erne OK og R samt indgangsindikatorerne på styrekortet.

Grundlæggende fejl

Problem	Årsag og kontrol
Fjernbetjeningen styrer ikke bommen, og LED'en på fjernbetjeningen lyser ikke.	Årsag: Batteriet i fjernbetjeningen er afladet. Kontrol: Kontrollér og udskift batteriet i fjernbetjeningen.
LED'en på fjernbetjeningen lyser, men bommen reagerer ikke.	Årsag: Fjernbetjeningen er ikke gemt i modtageren. Kontrol: Kontrollér, at fjernbetjeningen er gemt som beskrevet i afsnittet separate artikel om parring af fjernbetjeninger.
Bommen reagerer ikke på nogen kommando.	Årsag: Der mangler strøm, eller en sikring er beskadiget. Kontrol: Kontrollér netforsyningen og sikringerne F1 og F2.
Manøvren starter ikke, og blinklyset blinker ikke.	Årsag: Styreenheden modtager ikke en kommando. Kontrol: Kontrollér LED'en for SbS-indgangen eller modtagerens signalering. Ved en radiokommando skal OK-LED'en blinke hurtigt to gange.
Bommen bevæger sig og skifter derefter retning.	Årsag: Kraften er indstillet for lavt, eller bomarmen er dårligt afbalanceret. Kontrol: Kontrollér bomarmens balance og indstillingen af potentiometrene Force og Low Force.
Bommen bevæger sig langsomt eller starter ikke fra endepositionen.	Årsag: Styreenheden har ikke registreret endepositionerne korrekt. Kontrol: Kontrollér endestopkontakterne, og gentag registreringen af endestoppene.
Bommen kører i den modsatte retning.	Årsag: Motoren er tilsluttet med omvendt polaritet. Kontrol: Kontrollér bevægelsesretningen og motorstikket.

Fejlfinding ved hjælp af OK-LED'ens blink

OK-LED'ens blink	Betydning og kontrol
Lyser ikke	Fejl eller manglende strømforsyning til styreenheden. Kontrol: Kontrollér strømforsyningen og sikringerne.
Lyser konstant	Alvorlig fejl i styreenheden. Kontrol: Prøv at afbryde strømforsyningen og tænde igen. Hvis tilstanden fortsætter, skal styreenheden kontrolleres.
Blinker 1 gang i sekundet	Normal tilstand. Kontrol: Styreenheden fungerer korrekt.
2 hurtige blink og en pause	Fotocellen er aktiveret. Kontrol: Kontrollér indgangene PHOTO og PHOTO 2 samt passageområdet.
3 hurtige blink og en pause	Forhindringsdetektering mellem endestopkontakterne er aktiveret. Kontrol: Kontrollér bomarmens balance og kraftindstillingen.
4 hurtige blink og en pause	ALT/STOP-indgangen er aktiveret. Kontrol: Kontrollér STOP-kredsløbet og de tilsluttede sikkerhedsanordninger.
5 hurtige blink og en pause	Problem med motorstyringens hardware. Kontrol: Vent cirka 30 s, prøv at sende en ny kommando, og afbryd eventuelt strømforsyningen, før du tilslutter den igen.
6 hurtige blink og en pause	Temperaturgrænsen er overskredet. Kontrol: Vent, indtil styreenheden er kølet af.

Indgangenes kontrol-LED'er

LED	Statusbetydning
STOP	Slukket: STOP-indgangen er aktiv, eller kredsløbet er afbrudt. Lyser: Normal tilstand for STOP-indgangen.
PH	Slukket: Fotocellen PHOTO er aktiveret. Lyser: Normal tilstand for PHOTO-indgangen.
PH2	Slukket: Fotocellen PHOTO 2 er aktiveret. Lyser: Normal tilstand for PHOTO 2-indgangen.
SbS	Slukket: Indgangen til trinvis kommando er ikke aktiv. Lyser: SbS-indgangen er aktiv.
OP	Slukket: OPEN-indgangen er ikke aktiv. Lyser: OPEN-indgangen er aktiv.
CL	Slukket: CLOSE-indgangen er ikke aktiv. Lyser: CLOSE-indgangen er aktiv.
FCA	Slukket: Åbningens endestopkontakt er aktiveret; bomarmen er åben. Lyser: Bomarmen er ikke ved åbningens endestopkontakt.
FCC	Slukket: Lukningens endestopkontakt er aktiveret; bomarmen er lukket. Lyser: Bomarmen er ikke ved lukningens endestopkontakt.

Levetid for NICE WIDE-bommen

Manualen til NICE WIDE-bommene angiver en vejledende levetid på op til 500 000 arbejdscyklusser. Den faktiske levetid afhænger af brugsforholdene, bomarmens længde, tilbehør på bomarmen, og hvor ofte sikkerhedsanordningerne griber ind under en cyklus.

Faktor	S	M	L
Støvet eller sandet miljø	10 %	10 %	10 %
Saltholdigt miljø	10 %	10 %	10 %
Aluminiumsgitter under bommen	5 %	5 %	5 %
Mobil bomstøtte	-	15 %	15 %
Omgivelsestemperatur over 40 °C eller under 0 °C	5 %	5 %	5 %
Manøvre afbrudt af fotocelle	10 %	15 %	15 %
Manøvre afbrudt af STOP-indgangen	10 %	15 %	15 %
Hastighedstrimmeren er indstillet til over 50 %	10 %	10 %	15 %
Krafttrimmeren er indstillet til over 50 %	5 %	10 %	10 %

Procenterne lægges sammen. Jo højere det samlede belastningsindeks er, desto lavere er det forventede antal arbejdscyklusser. Ved et belastningsindeks på cirka 30 % er levetiden vejledende omkring 200 000 cyklusser.

Backupbatteri, fotoceller og lys

Til backupstrømforsyning af bommene WIDE S, WIDE M og WIDE L er NICE PS324 med indbygget opladning beregnet. Gør nøddrift mulig ved strømafbrydelse; antallet af bevægelser afhænger af batteriets tilstand og anlæggets belastning.

Sikkerhedsfotoceller tilsluttes indgangene PHOTO og PHOTO 2. Med standardindstillingen reagerer indgangen PHOTO under lukning; når mikrokontakt 8 er aktiveret, kan den også reagere under åbning. Hvis mikrokontakt 12 står i position ON, bruges klemme 7 til test af fotocellerne.

Advarselsblink tilsluttes udgangen LIGHT. Udgangene CL og OGI kan bruges til belysning, som indikator for åben bom eller til styring af et trafiklys, afhængigt af indstillingen af mikrokontakt 9 og 10. Effekten for én udgang til indikator eller trafiklys er maksimalt 10 W.

Kompatible bomlys: til WIDE S og WIDE M NICE XBA4; til WIDE L NICE XBA6 eller NICE XBA18 afhængigt af anlæggets længde. Kontrollér igen bomafbalanceringen.

Føring af kablet gennem holderen og bommen. Overhold polariteten ved tilslutning til klemme 3 og 4.

Manuel frigørelse af NICE WIDE-bommen

Ved strømsvigt eller servicearbejde kan bommen frigøres med en nøgle, så bommen kan flyttes manuelt.

WIDE S frigøres ved at dreje nøglen 180°; WIDE M og WIDE L frigøres ved at dreje den 90°.

Skub låsedækslet til side.
Sæt frigørelsesnøglen i.
Drej nøglen 180° på WIDE S og 90° på WIDE M og WIDE L.
Flyt bommen manuelt til den ønskede position.
Lås bommen igen ved at dreje nøglen tilbage, tage den ud og lukke låsedækslet.

Bestilling og teknisk rådgivning

Spørg os om tilslutning eller valg af anlæg

Hvis du ikke fandt den information, du søgte, kan du skrive til os på [email protected]. Vi rådgiver dig om valg af bom, bomarm, fjeder, sikkerhedskomponenter og tilbehør.

Oplysninger, vi skal bruge for at vælge et anlæg

fri passagebredde og ønsket bomlængde,
forventet antal cyklusser i timen,
liste over tilbehør på bommen: lys, beskyttelsesgummi, gitter eller mobil bomstøtte,
ønsket betjeningsform og sikkerhedskomponenter.

Teknisk bemærkning: Elektrisk tilslutning, indstilling af kraft og kontrol af sikkerhedskomponenter skal udføres af en kvalificeret fagperson i overensstemmelse med den konkrete installation og gældende regler.

Tilbage til begyndelsen af det tekniske indhold

Udskriv siden

HURTIG KONTAKT

E-mail:

[email protected]
