Tilslutning af ekstern modtager NICE OX2 til motoren

Bemærk: Denne side gælder også for NICE SMX2R, NICE OX2FM .

Hvad finder du her?



Enheden leveres med forberedt ledningsføring, som blot skal tilsluttes strømforsyningen (12 V eller 24 V jævn- eller vekselstrøm). Valg af strømforsyning sker ved hjælp af en jumper i henhold til følgende tabel:

Valg af strømforsyning til NICE SMX2R Jumper Strømforsyningstype Spændingsområde
nej er sat i 24V AC/DC 18–28V
er sat i 12V AC/DC 10–18V

Elektrisk tilslutning

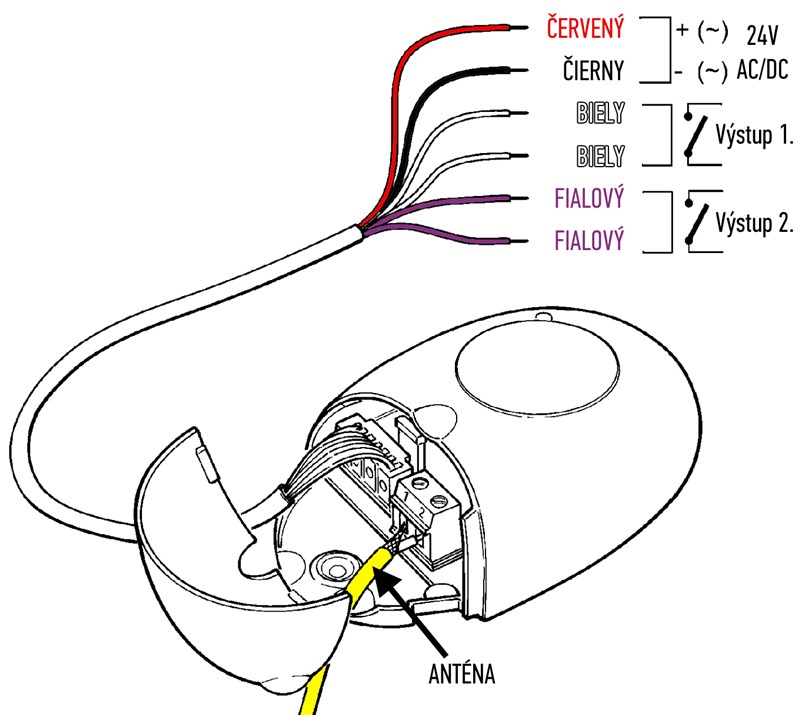

Modtageren har ledninger til strømforsyning, udgangene fra to relæer og antenneindgang:

Ledningsføring til NICE SMX2R

Ledningsfarve Indgang/udgang Beskrivelse
Rød/sort Strømforsyning Rød er plus, sort er minus. Ved brug af vekselstrøm er polariteten ligegyldig.
Hvid/hvid Udgang relæ 1.
dvs. styring med knap 1.		 Til normalt åbne (NO) kontakter. Hvis du vil bruge normalt lukkede (NC) kontakter, skal du gøre følgende.
Lilla/lilla Udgang relæ 2.
dvs. styring med knap 2.		 Til normalt åbne (NO) kontakter. Hvis du vil bruge normalt lukkede (NC) kontakter, skal du gøre følgende.
Gul Antenne En antenne er valgfri; du kan nøjes med den medfølgende ledning til modtageren, og rækkevidden vil være ca. 40-50m.



Tilslutning af første styreudgang (hvide ledninger)

Den første relæudgang fra OX2 (afbryder 1 - hvide ledninger) tilsluttes klemmerne på styreenheden til samme indgang, som du også ville tilslutte en kablet trykknap til. Disse indgange er som regel mærket med:

  • et kontaktsymbol
  • GND + PB (Ground + Push Button)
  • START
  • SBS (Step By Step)

Derefter kan du parre fjernbetjeningerne med den eksterne NICE OX2-modtager på følgende måde:

  1. Tryk én gang på knappen på OX2; lysdioden ved siden af begynder at blinke med intervaller på ét sekund.
  2. Tryk på knappen på den fjernbetjening, du vil bruge til at betjene porten, og hold den inde inden for 10 sekunder, indtil lysdioden på OX2 blinker 3 lange gange (ca. 3 sekunder), og slip derefter knappen.
  3. Vent, til lysdioden på OX2 er færdig med at blinke, og så er det klaret. Når du trykker gentagne gange på knappen på fjernbetjeningen, bør porten åbne, lukke og stoppe.

Valgfri tilslutning af anden styreudgang (lilla ledninger)

Hvis din styreenhed har en ekstra indgang (f.eks. til åbning for fodgængere), eller hvis du vil styre en anden enhed, kan du også tilslutte den anden relæudgang fra OX2 (afbryder 2 - lilla ledninger), hvis du ønsker det. Sådan parrer du knappen på fjernbetjeningen med de lilla ledninger:

  1. Tryk to gange på knappen på OX2; lysdioden ved siden af begynder at blinke blink blink pause blink blink
  2. Tryk på knappen på den fjernbetjening, du vil bruge til at betjene porten, og hold den inde inden for 10 sekunder, indtil lysdioden på OX2 blinker 3 lange gange (ca. 3 sekunder), og slip derefter knappen.
  3. Vent, til lysdioden på OX2 er færdig med at blinke, og så er det klaret. Med knappen på fjernbetjeningen bør du kunne styre udgangen fra de lilla ledninger.

Brug med normalt lukkede (NC) kontakter

Modtageren er som standard beregnet til normalt åbne (NO) kontakter, hvilket betyder, at kredsløbet sluttes i ca. 300 ms efter et signal fra fjernbetjeningen, hvorved den styrede enhed får besked på at udføre en handling. Hvis du ønsker den modsatte funktion, dvs. at kredsløbet er sluttet i ca.

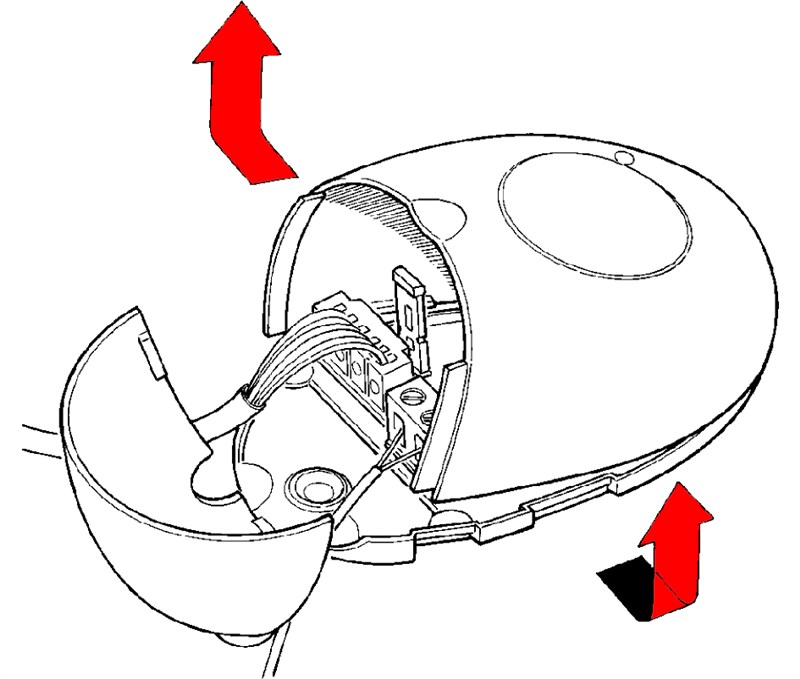

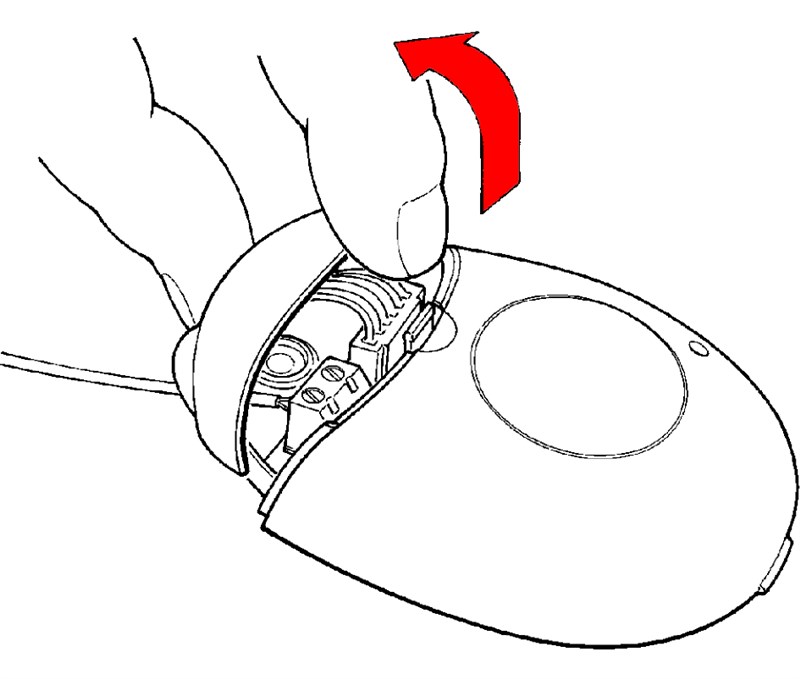

1. Åbn modtagerens øverste dæksel 2. Åbn modtagerens nederste dæksel
Åbn modtagerens øverste dæksel Åbn modtagerens nederste dæksel
3. Tag printpladen ud, og vend den om

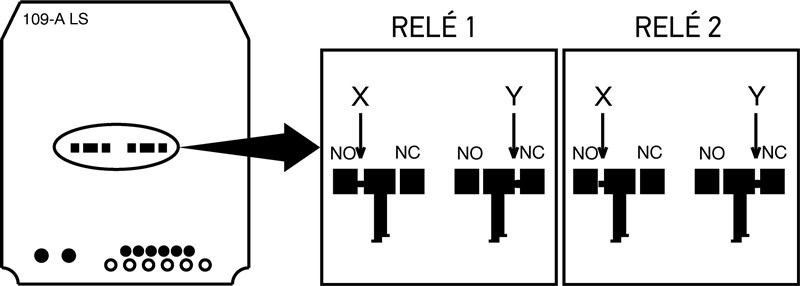

For hvert relæ separat afbrydes forbindelse X, og forbindelse Y loddes sammen

Samme fremgangsmåde gælder for begge relæer:

  1. Afbryd den markerede forbindelse X
  2. Lod den markerede forbindelse Y sammen

Indgrebet kan omgøres, og du kan efter behov udføre det på kun ét relæ.
