Manual til skydelåge med køreskinne

Teknisk vejledning · gør-det-selv-produktion · skinneport

Denne guide hjælper dig med at klargøre pladsen til en skinne-skydelåge og vælge skinne, hjul, føring og motor. Her finder du også eksempeltegninger til passager fra 2,5 til 6,5 m. Tegningerne fungerer som grundlag for forberedelsen.

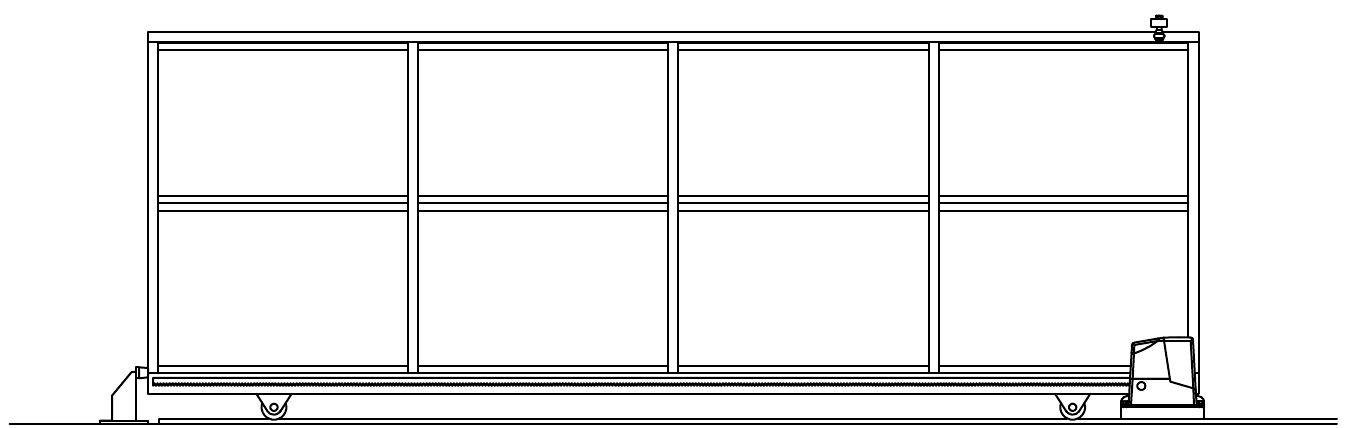

Billede af en skinne-skydelåge. Klik for at åbne billedet i større størrelse.

Indhold

Grundprincip og dele af en skinneport
Plads, skinne og betonfundament
Forberedelse af kabler og motor
Ledningsdiagrammer for motorer
Valg af skinne til skinneport
Valg af hjul til skinneport
Valg af føring til skinneport
Stop, låsning og betjening
Kontrol før montering af motor
Tegninger af skinneporte fra 2,5 til 6,5 m
Komponentsæt

Skinneport fra fundament til færdig samling

Skinneporten bærer sin vægt på de nederste hjul og bevæger sig langs en skinne, der ligger langs hele portens kørebane. Ved planlægningen skal du først kontrollere, at der er plads til åbning, klargøre et jævnt underlag og kabler, derefter tilpasse skinnens profil til hjulene og til sidst vælge føring, stop, låsning og eventuelt motor. Til sidst vælges føring, stop, låsning og eventuelt motor.

Grunddele i en skinne-skydelåge

Skinneportens låge kører på to nederste hjul. Hjulene overfører vægten ned i skinnen og underlaget. En øvre eller lateral føring holder porten på plads på tværs, men må ikke bære dens vægt.

Hvad består skinnesystemet af?
Kørselsdel	U-formet skinne (U16 eller U20) eller V-formet skinne og kompatible hjul monteret i rammens nederste rektangulære profil.
Portføring	Øvre føring mellem rullerne eller sideføring i U/L-profil.
Endepositioner	Nederste og øverste stop, der standser og stabiliserer porten.
Ekstraudstyr	Kroglås, greb, håndtag, motorer, tandstænger, fotoceller, signallamper og NICE-fjernbetjeninger (fjernbetjeninger fra andre mærker).

Den vigtigste kompatibilitet: Hjulets profil og rillediameter skal passe til den anvendte skinne. Et hjul til U16 passer ikke på en U20-skinne, og et V-formet hjul skal bruges på en V-formet skinne.

Plads, skinne og betonfundament

Skinnen skal lægges i et lige forløb uden spring mellem de enkelte stykker. Porten kører langs den frie passagebredde og fortsætter ind i området ved hegnet. Hvis hjulene placeres helt ude ved rammens ender, skal skinnen ligge under hele hjulenes kørebane.

Skinne / betonfundament

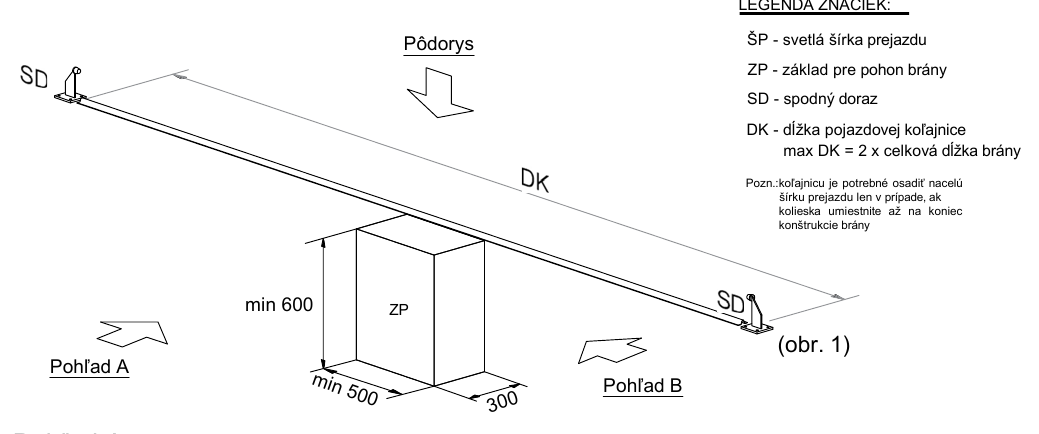

Placering af kørselskomponenter og motorfundament.

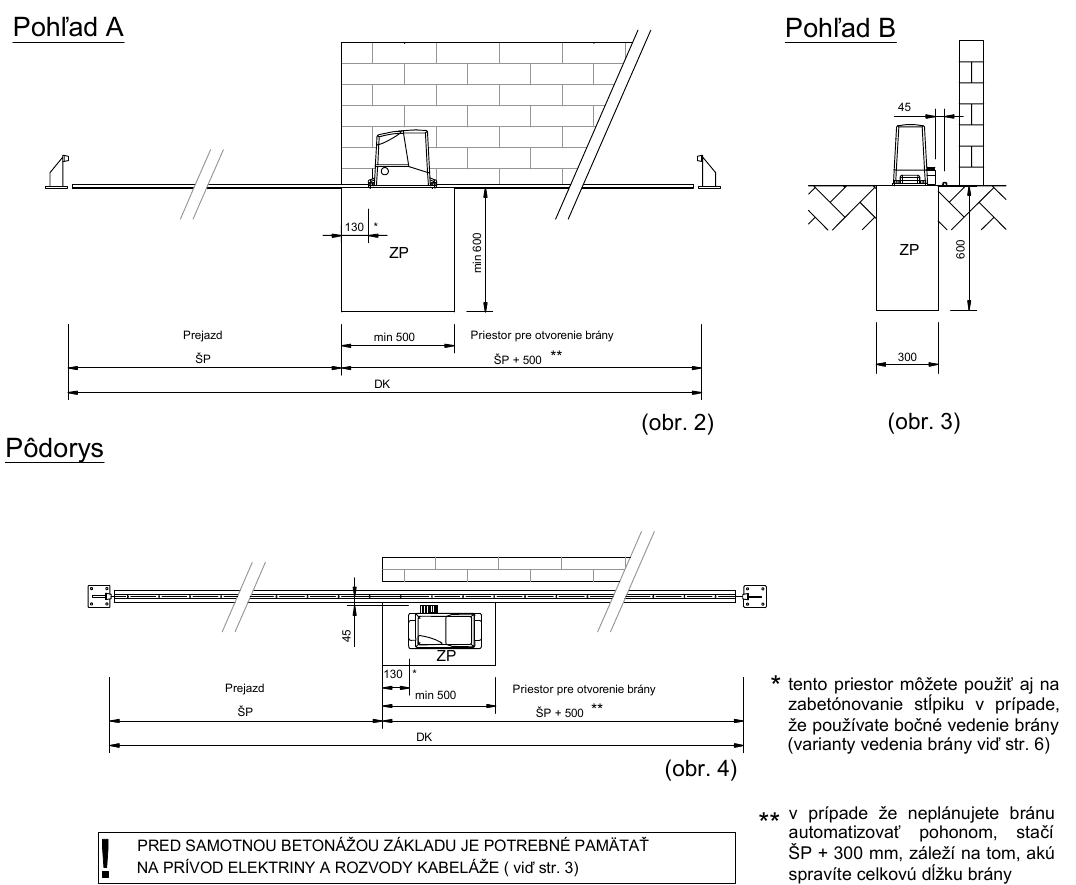

Front-, side- og plantegning af skinne- og motorfundamentets placering.

Forklaring af symboler i fundamentskitserne

ŠP	Fri passagebredde.
DK	Køreskinnens længde.
SD	Nederste stop.
ZP	Fundament til portmotor.

Symbolerne hører til billederne oven over forklaringen. Fastlæg de nøjagtige mål og monteringsafstande ud fra den aktuelle tegning for det valgte produkt.

Plads til åbning: Mål hele lågens kørebane, inklusive rammefremspring, hjulenes placering, stop og plads til motoren. Fastlæg de konkrete mål ud fra den aktuelle tegning for de valgte komponenter.

Forberedelse af kabler og motor

Selv hvis porten først skal betjenes manuelt, er det en god idé at lægge tomrør, før der støbes beton. Motor, fotoceller, signallampe eller nøglekontakt kan så monteres senere uden at skulle hugge i det færdige underlag.

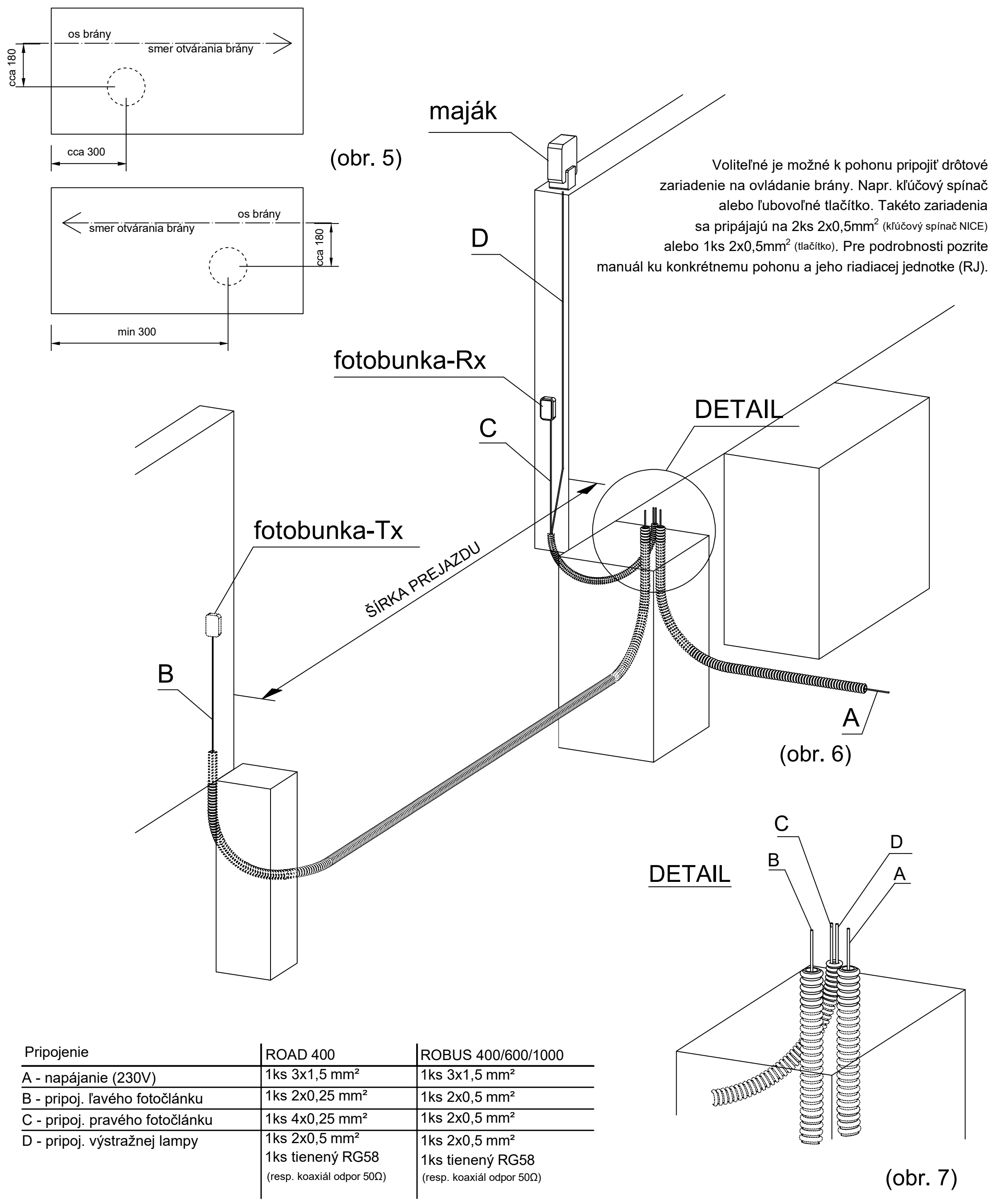

Kabelforberedelse, billeder 5–7. Betegnelserne for grenene A–D svarer til tabellen nedenfor. Klik for at åbne en læsbar detalje.

Vejledende kabelføring til udvalgte motorer
Tilslutning	NICE ROAD 400	NICE ROBUS 400/600/1000
A - 230 V strømforsyning	1 × 3 × 1,5 mm²	1 × 3 × 1,5 mm²
B - venstre fotocelle	1 × 2 × 0,25 mm²	1 × 2 × 0,5 mm²
C - højre fotocelle	1 × 4 × 0,25 mm²	1 × 2 × 0,5 mm²
D - advarselslampe	1 × 2 × 0,5 mm² + tynd RG58, 50 Ω koaksialkabel	1 × 2 × 0,5 mm² + tynd RG58, 50 Ω koaksialkabel

Ved en strømkabellængde over 30 m kræver producenten et større tværsnit end 3 × 1,5 mm² til NICE ROBUS RB400/RB600/RB1000-motorerne.

Valgfri skinneopvarmning: Der kan lægges et elektrisk varmekabel i skinnen. Da der typisk er en motor og 230 V strømforsyning ved porten, kan opvarmningen styres med en temperatur- eller fugtsensor eller med en almindelig afbryder.

Ledningsdiagrammer for motorer

Vælg diagrammet efter motorens og styreenhedens betegnelse. Ældre NICE Robus RB og nyere NICE Robus RBS har forskellige klemrækker. Deres diagrammer kan ikke bruges i flæng. Følg altid manualen til den konkrete enhed.

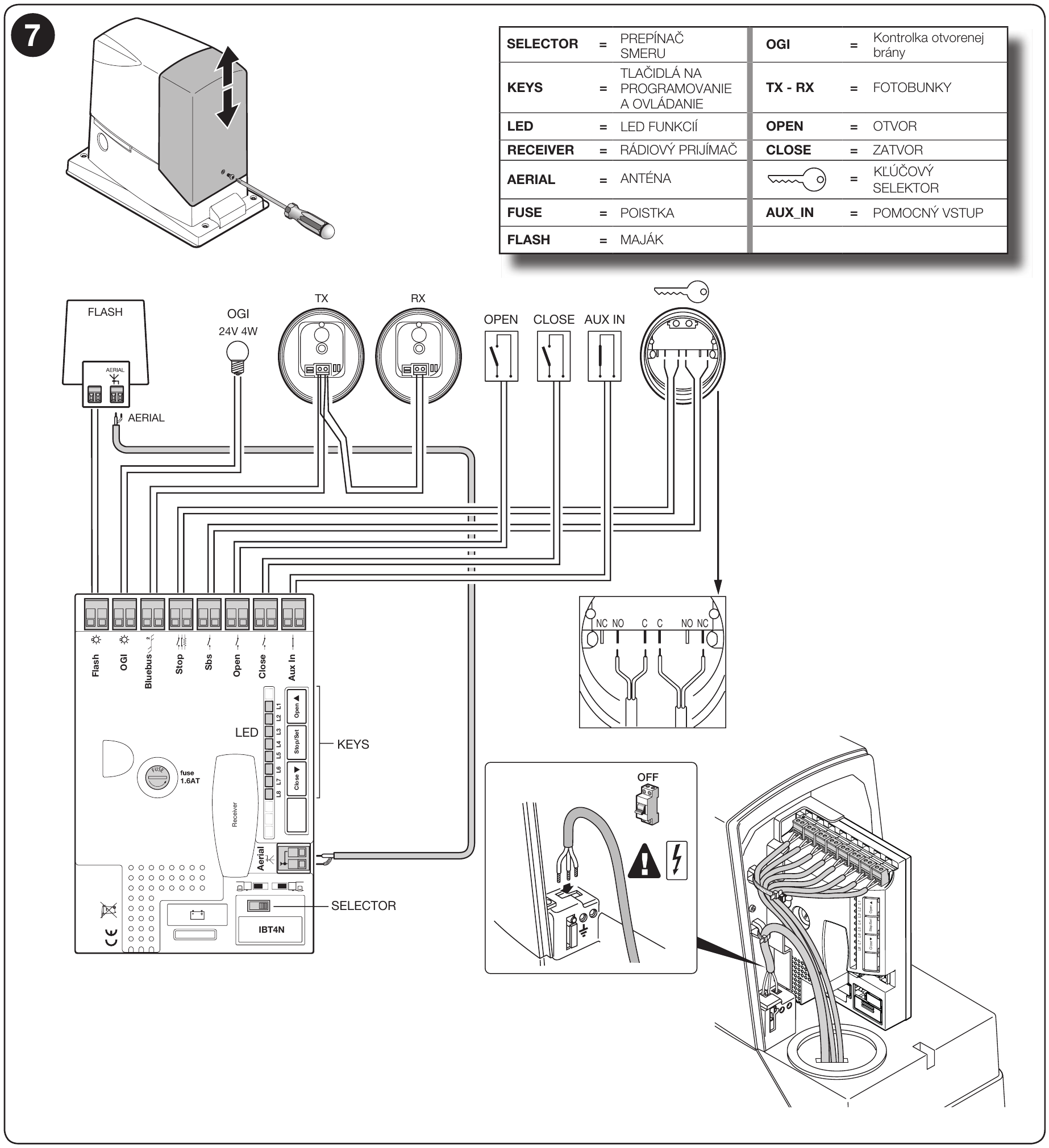

NICE Robus RB400 / RB600 / RB1000

Diagram fra monteringsvejledningen til NICE ROBUS400/600/1000, trykt side 11, figur 7. Klik for at åbne en læsbar detalje.

Monteringsvejledning til NICE ROBUS400/600/1000 – ledningsdiagram (PDF, side 12 i filen).

NICE Robus RB600 – produkt og monteringsvejledning. Brug den tilhørende dokumentation, hvis du har en anden version af enheden.

NICE Robus RBS400 / RBS600

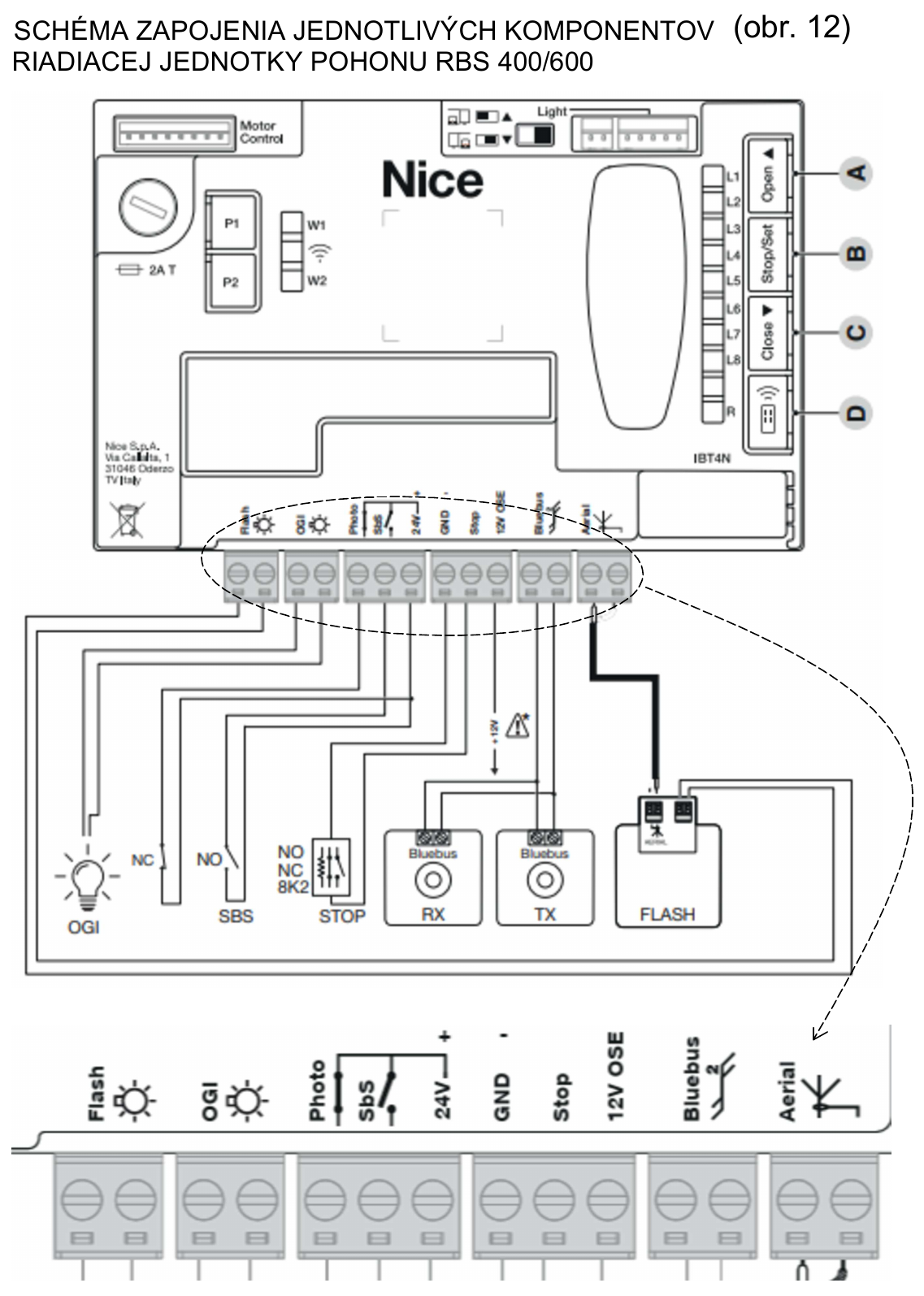

Tilslutningsdiagram for de enkelte komponenter i RBS400/600-styreenheden, figur 12. Klik for at åbne diagrammet og detaljen af klemrækken i fuld opløsning.

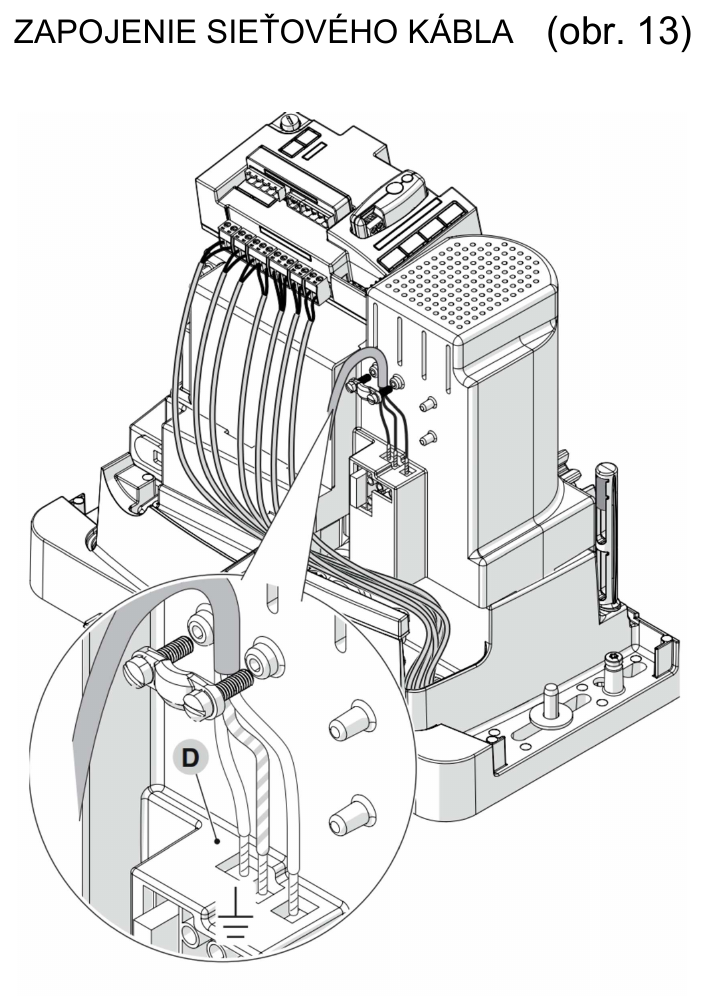

Tilslutning af netkablet, figur 13. Klik for at åbne en læsbar detalje.

Monteringsvejledning til NICE RBS400/600/600HS – diagram og beskrivelse af tilslutninger (PDF, side 16-17).

Produkter: NICE Robus RBS400 og NICE Robus RBS600.

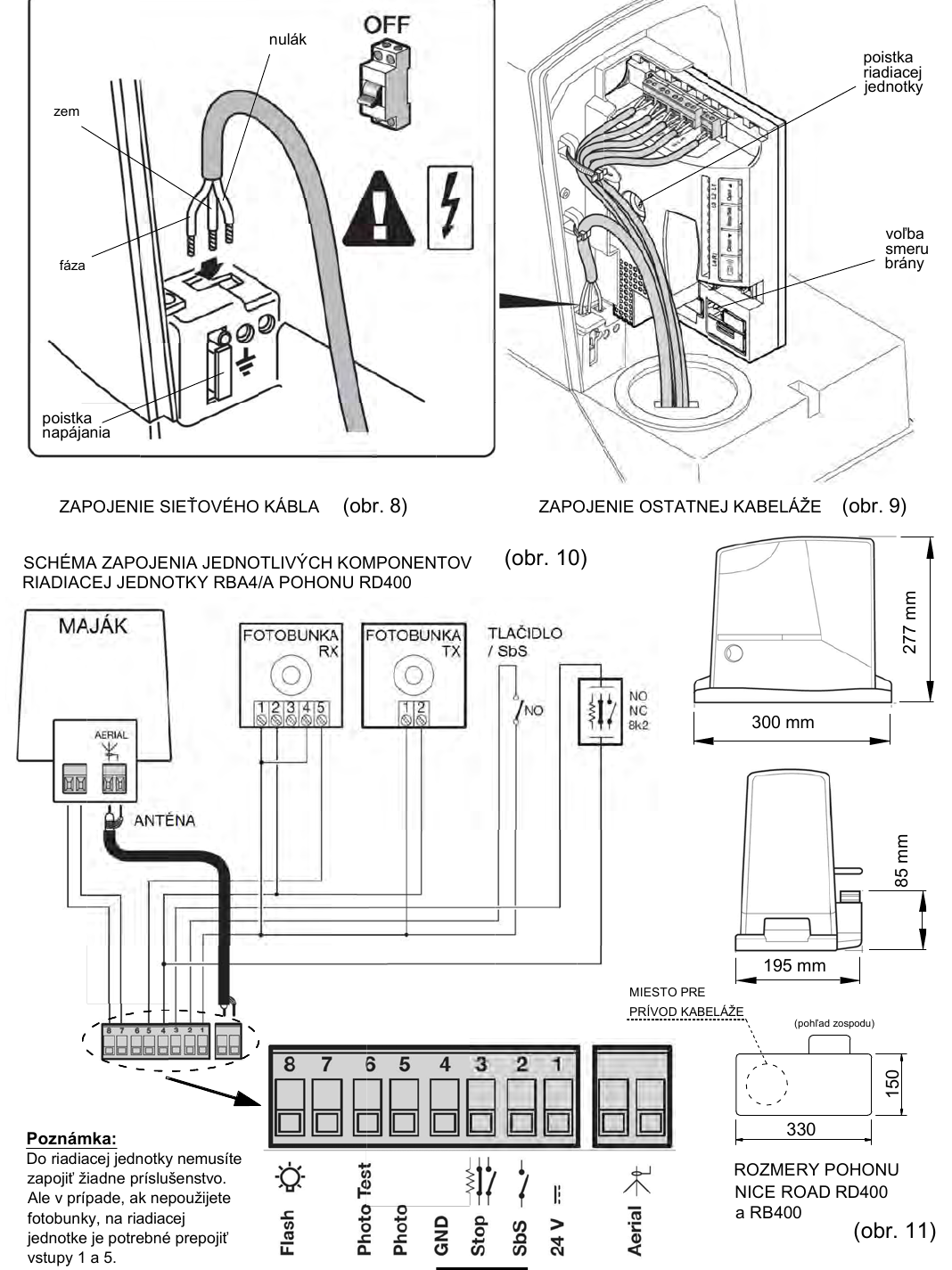

Til den ældre ROAD-installation findes også det oprindelige NICE ROAD 400-diagram. Aktuelt udvalg: NICE-drev til skydeporte.

Valg af skinne til en skinneført port

Vælg først skinnens form og derefter hjulene. U-skinnen har en afrundet løbeflade til et hjul med U-rille, mens V-skinnen har en 90° vinkelspids og passer til et V-formet hjul. Skrueskinner fastgøres på et hærdet, plant underlag, mens versionen til indstøbning placeres direkte i forbindelse med betonstøbningen.

Almindelige lige skinner fra den aktuelle kategori
Skinne	Form	Montering	Materiale
U16-skinne til skruemontering	U16	til skruemontering	Zn
U20-skinne til skruemontering	U20	til skruemontering	Zn
V-skinne til skruemontering	V	til skruemontering	Zn
U20-skinne til indstøbning	U20	til indstøbning	Zn
INOX U16-skinne til skruemontering	U16	til skruemontering	INOX
INOX U20-skinne til skruemontering	U20	til skruemontering	INOX
INOX V-skinne til skruemontering	V	til skruemontering	INOX

Tabellen omfatter almindelige skinner i U- og V-serierne. Skinner til buede forløb er bevidst udeladt. Hele det aktuelle sortiment findes i kategorien skinner til skinneførte skydeporte.

Valg af hjul til en skinneført port

Når den kompatible skinnetype er valgt, afhænger valget af portens vægt, hjulets diameter og fastgørelsesmåden. Til én port bruges der normalt et hjulpar, og derfor er bæreevnen på produktsiden for almindelige modeller angivet for et par.

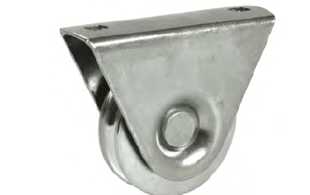

Med monteringsbeslag
Se hjulet

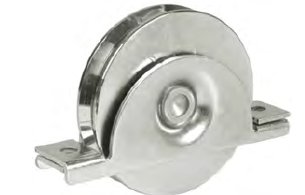

Indfældet til skruemontering
Se hjulet

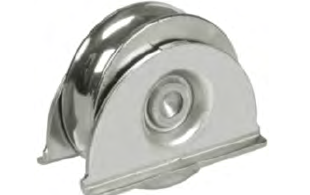

Indfældet til påsvejsning
Se hjulet

Hjul med monteringsbeslag er den mest anvendte type og er nemmere at montere.
Indfældet hjul bruges, når porten skal have mindre afstand til jorden. Det indfældes i konstruktionens bundprofil.
Indfældet hjul kan afhængigt af typen skrues eller svejses fast på konstruktionen.

Almindelige hjulvarianter i det aktuelle sortiment
Produkt	Skinne	Tilgængelige diametre
IBFM-hjul med monteringsbeslag til skruemontering	U16	Ø50, Ø60, Ø80, Ø90, Ø100
IBFM indfældet hjul til skruemontering	U16	Ø60, Ø80, Ø90, Ø100
IBFM indfældet hjul til påsvejsning	U16	Ø60, Ø80, Ø90, Ø100
IBFM-hjul med monteringsbeslag til skruemontering	U20	Ø80, Ø100
IBFM indfældet hjul til skruemontering	U20	Ø80, Ø100, Ø140
IBFM-hjul med monteringsbeslag til skruemontering	V	Ø50, Ø60, Ø80, Ø90, Ø100
IBFM indfældet hjul til skruemontering	V	Ø60, Ø80, Ø90, Ø100
IBFM indfældet hjul til påsvejsning	V	Ø80, Ø90, Ø100

Vælg diameteren i varianttabellen på den enkelte produktside.Alle hjul til skinneførte porte

Valg af føring til en skinneført port

Føringen holder toppen af porten i den rette bane. Den bærer ikke portbladets vægt, og rullerne må ikke klemme rammen så hårdt, at porten går trægt.

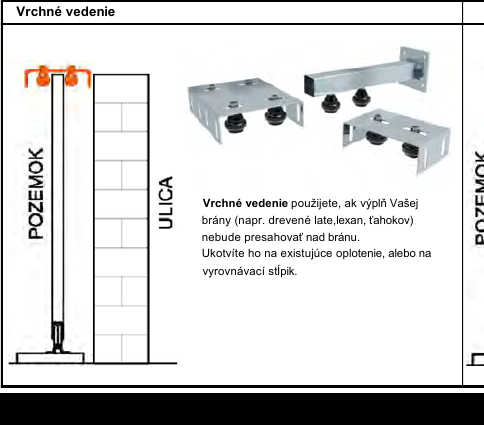

Øverste føring mellem ruller
Se øverste føring

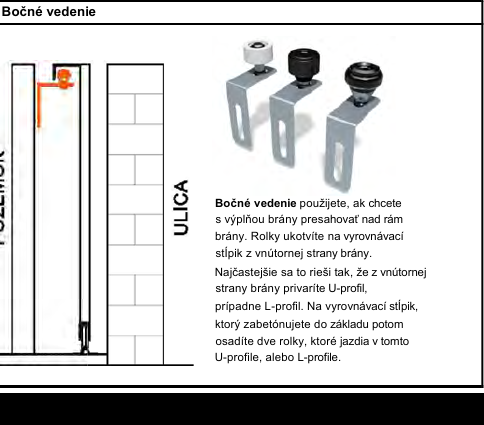

Sideføring med rulle i U- eller L-profil
Se sideføring

Øverste føring	Sideføring
Bruges, hvis fyldningen ikke rager op over rammens øverste profil. Beslaget med ruller fastgøres på et hegn, en mur eller en udligningsstolpe.	Bruges, hvis fyldningen skal rage ud over rammen. På indersiden af portbladet svejses en U- eller L-profil, som rullen fra stolpen kører i.

Vælg føringsmetode efter portens ramme og fyldning.Alt føringsudstyr til skinneporte

Stop, låsning og betjening

Portstop

Det nederste stop standser rammen, når porten lukkes eller åbnes. Det øverste stop stabiliserer samtidig portbladet i yderpositionen. Portautomatikken standser porten i de indstillede yderpositioner. Behold også de mekaniske stop; de standser porten, når den skubbes manuelt efter frakobling af automatikken.

Se nederste og øverste stop til skinneporte.

Manuel låsning

Til en manuelt betjent port bruges en kroglås. Ved en skinneport skal der også bruges en låsebolt eller anden sikring, så portbladet ikke kan løftes ud af låsen. Vælg et kompatibelt greb eller håndtag til låsen efter rammens og fyldningens tykkelse.

Se låse, greb og håndtag til skinneporte.

Betjening af portautomatik

Porten kan betjenes med NICE-fjernbetjening eller en fjernbetjening af et andet mærke, nøglekontakt, trykknap, tastatur, kortlæser eller smartmodul. Kontrollér kompatibiliteten mellem modtager og fjernbetjeninger ud fra den konkrete styreenhed, ikke kun portautomatikkens mærke.

Kontrol før montering af portautomatik

Kør porten manuelt gennem hele dens bevægelsesbane før montering af portautomatikken. Porten skal bevæge sig jævnt uden at hænge fast eller yde unødig modstand. Kontrollér føringen og stoppene. Portautomatikken må ikke bruges til at kompensere for fejl i den mekaniske montering.

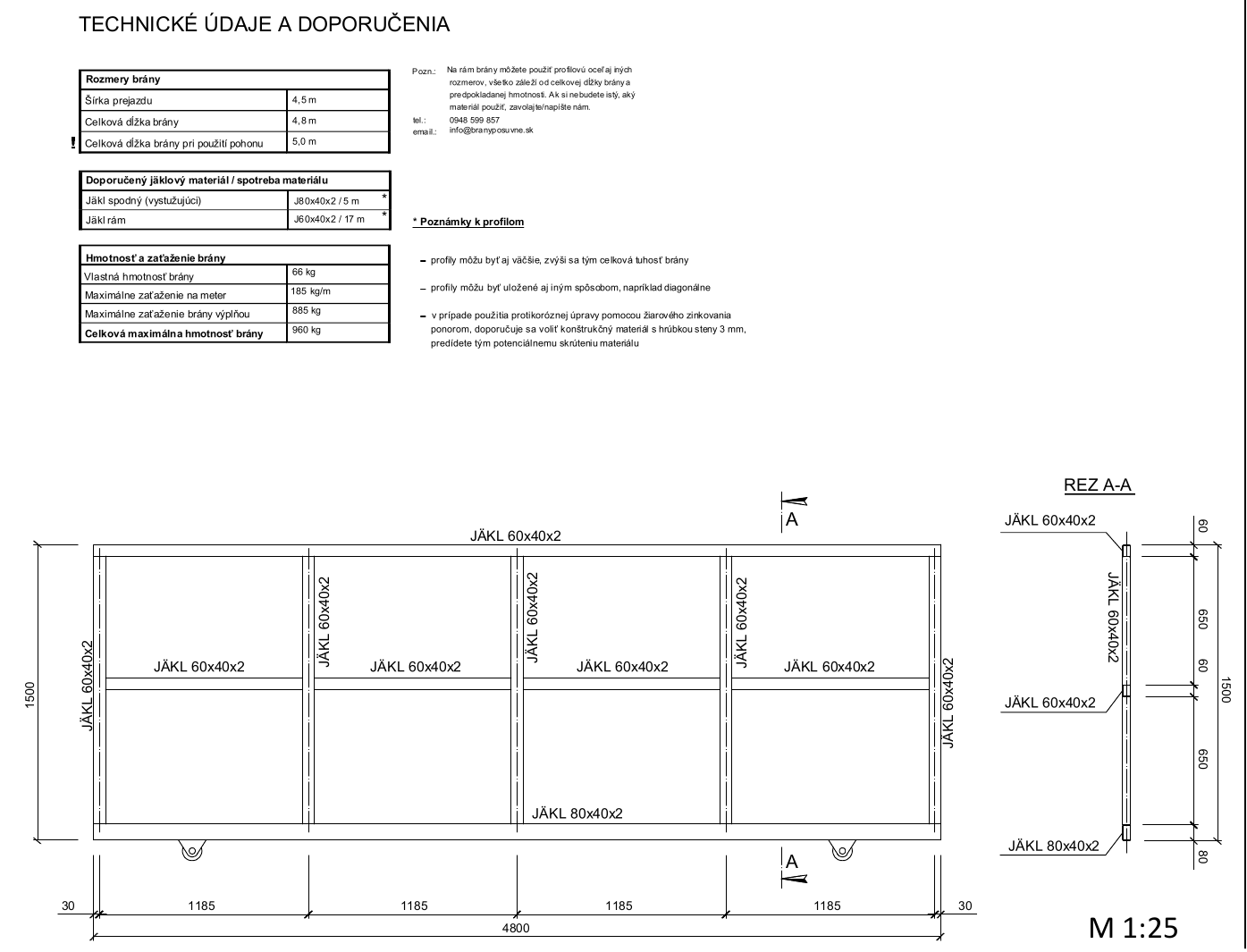

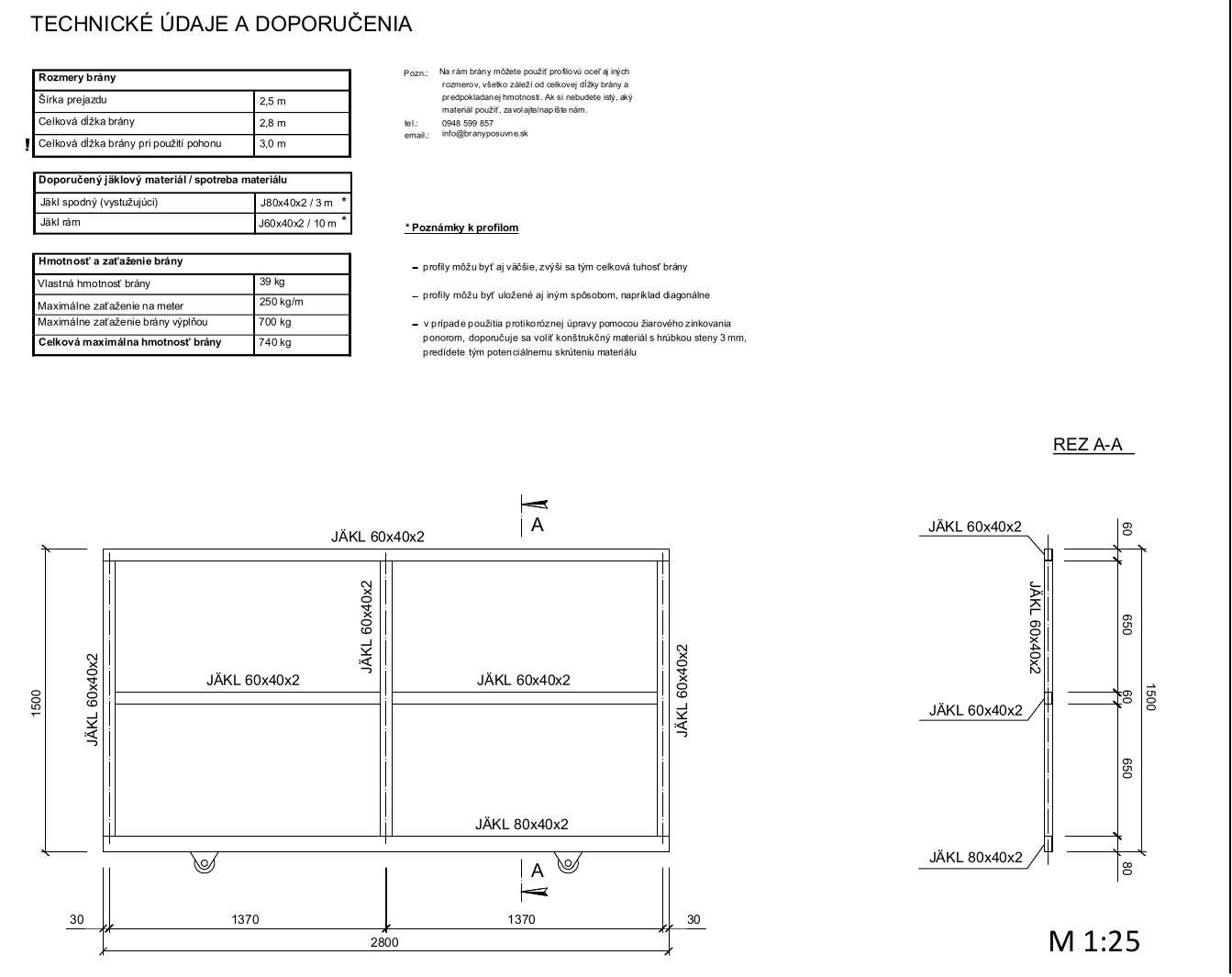

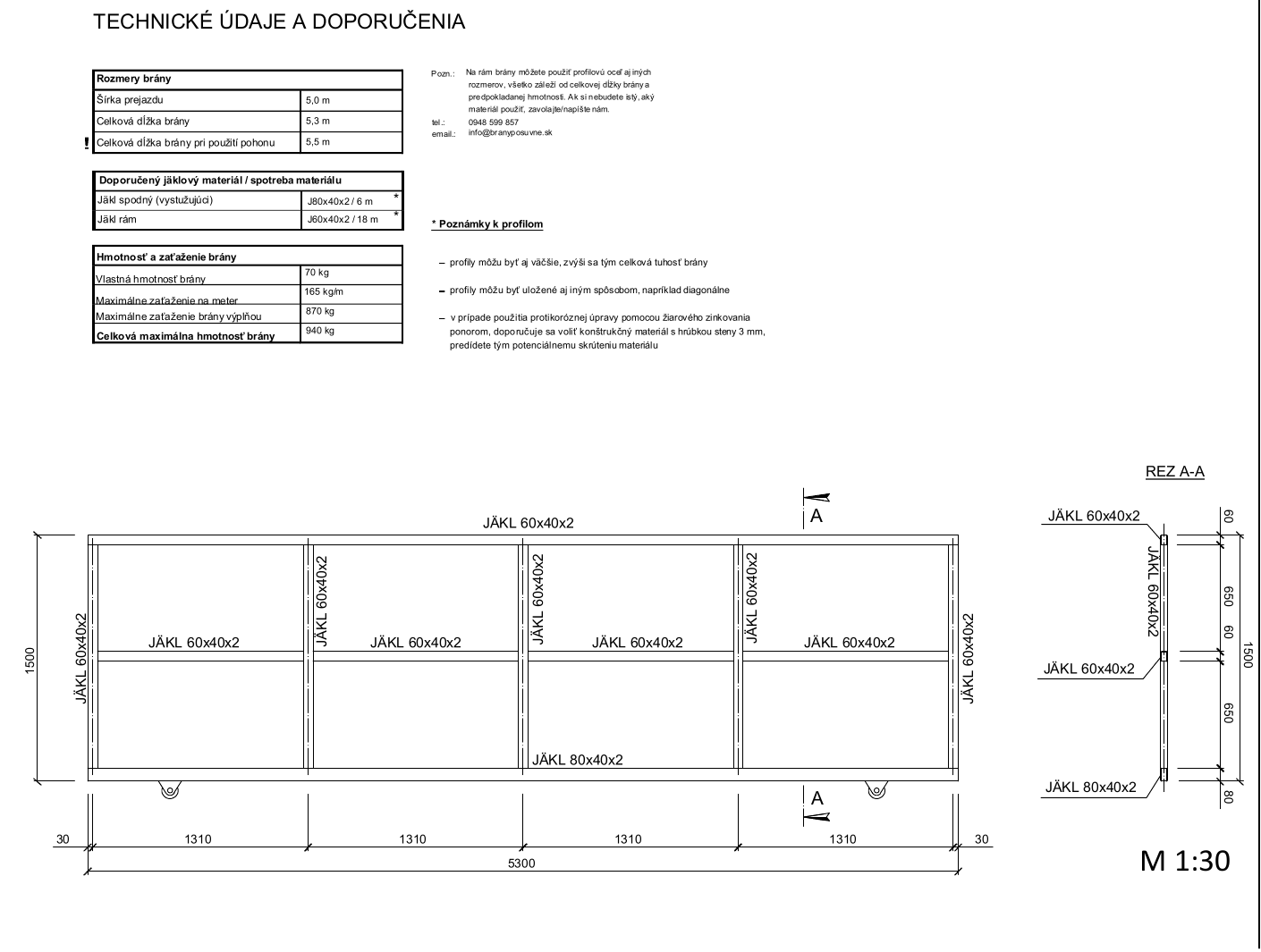

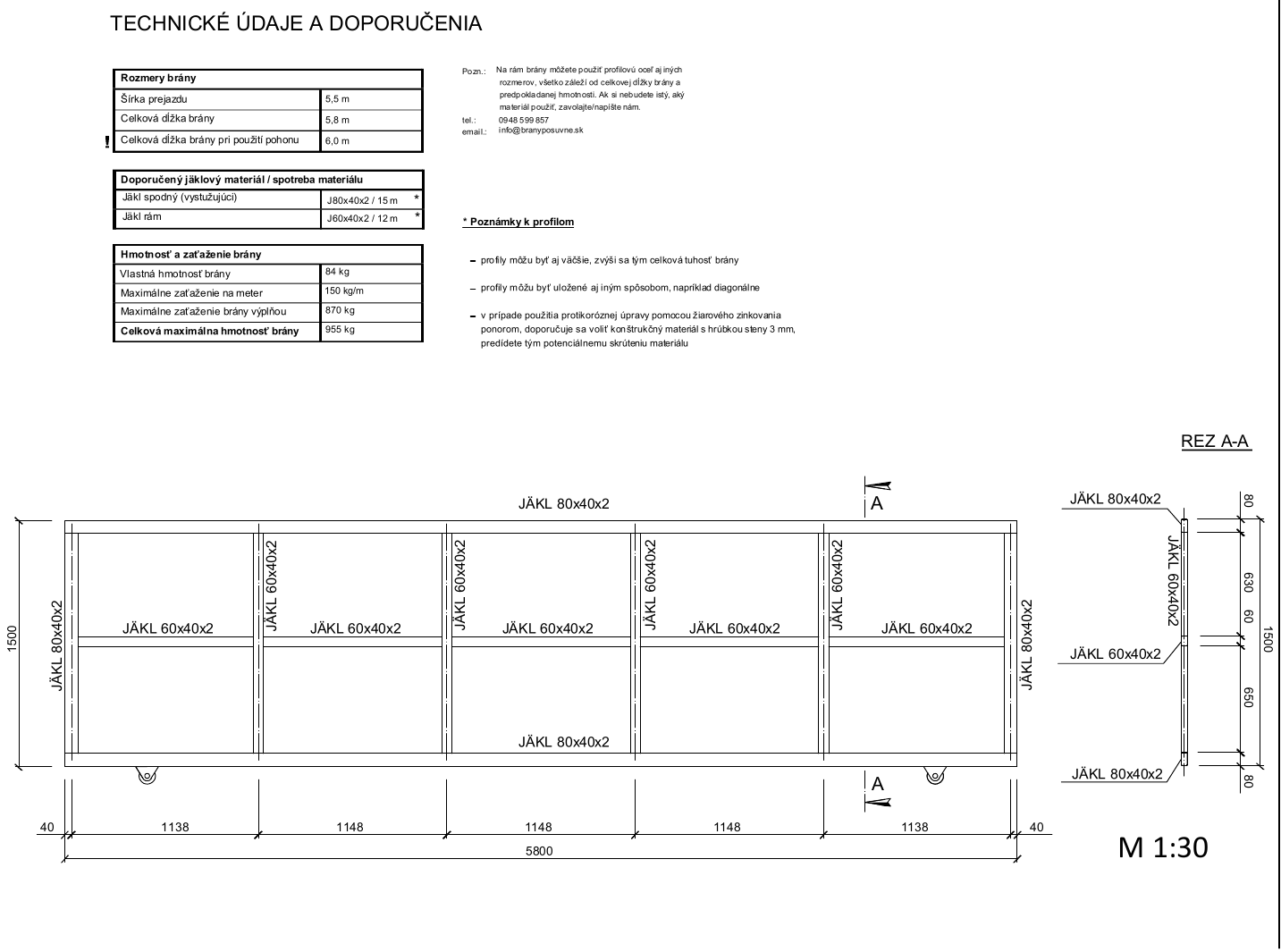

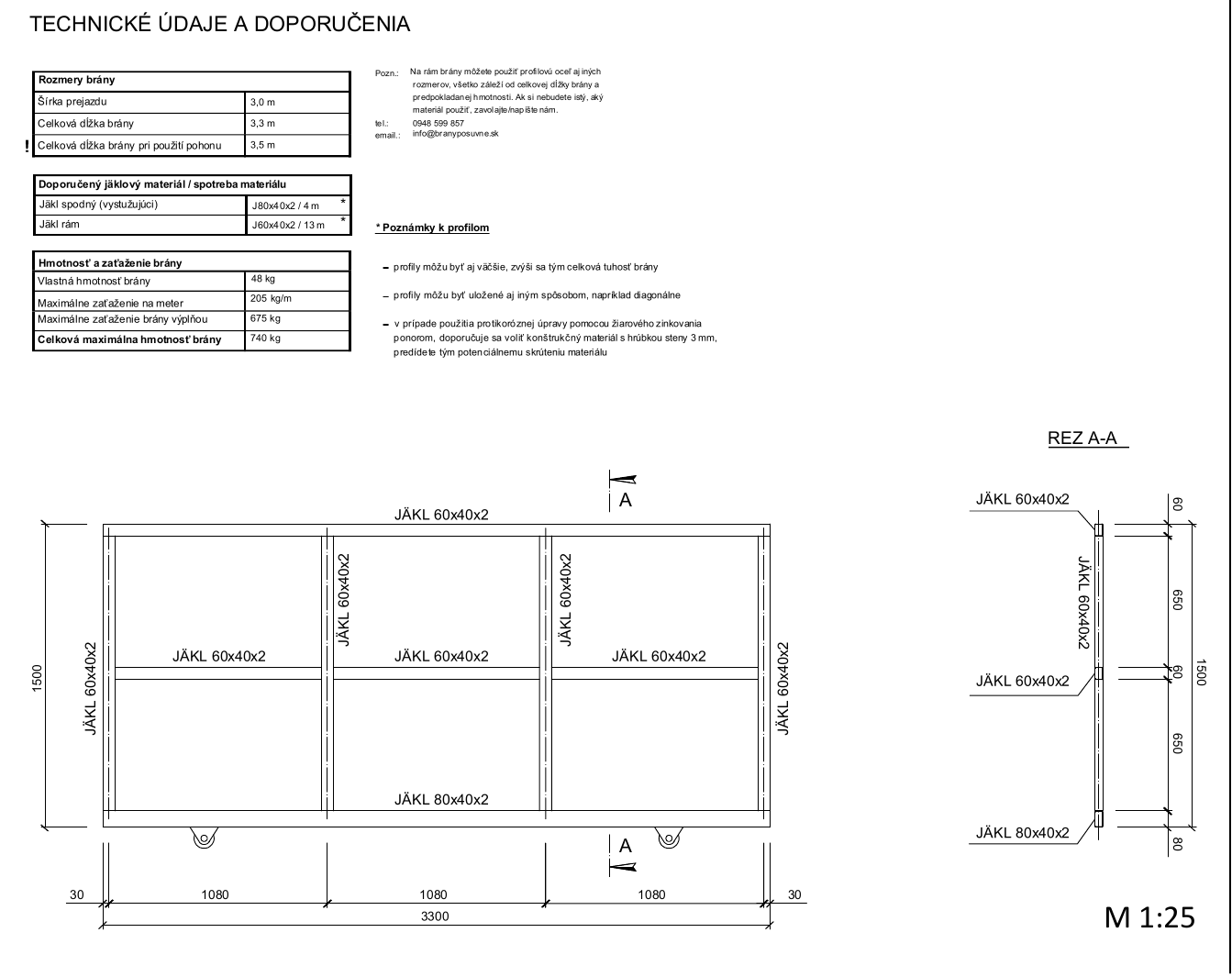

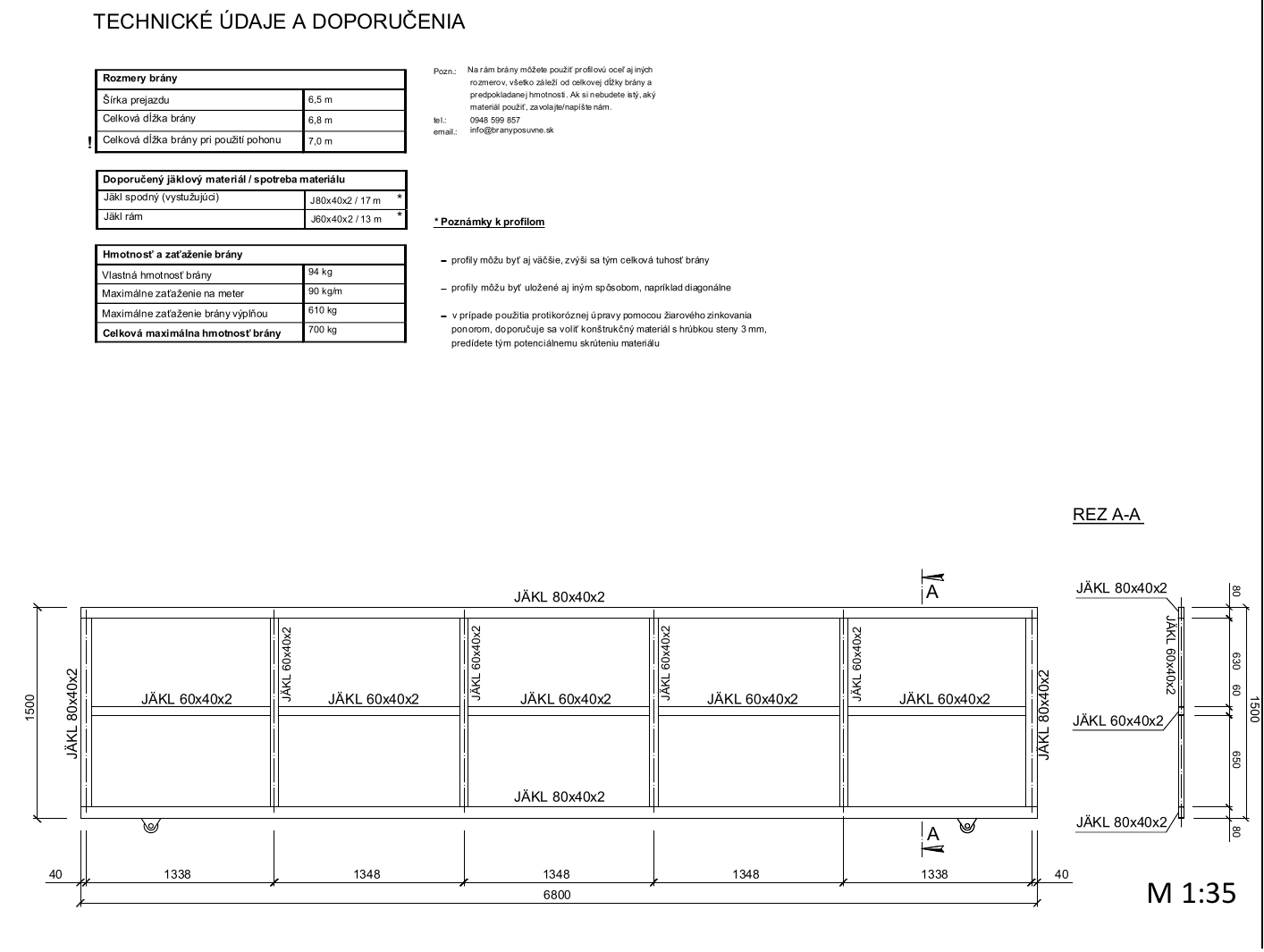

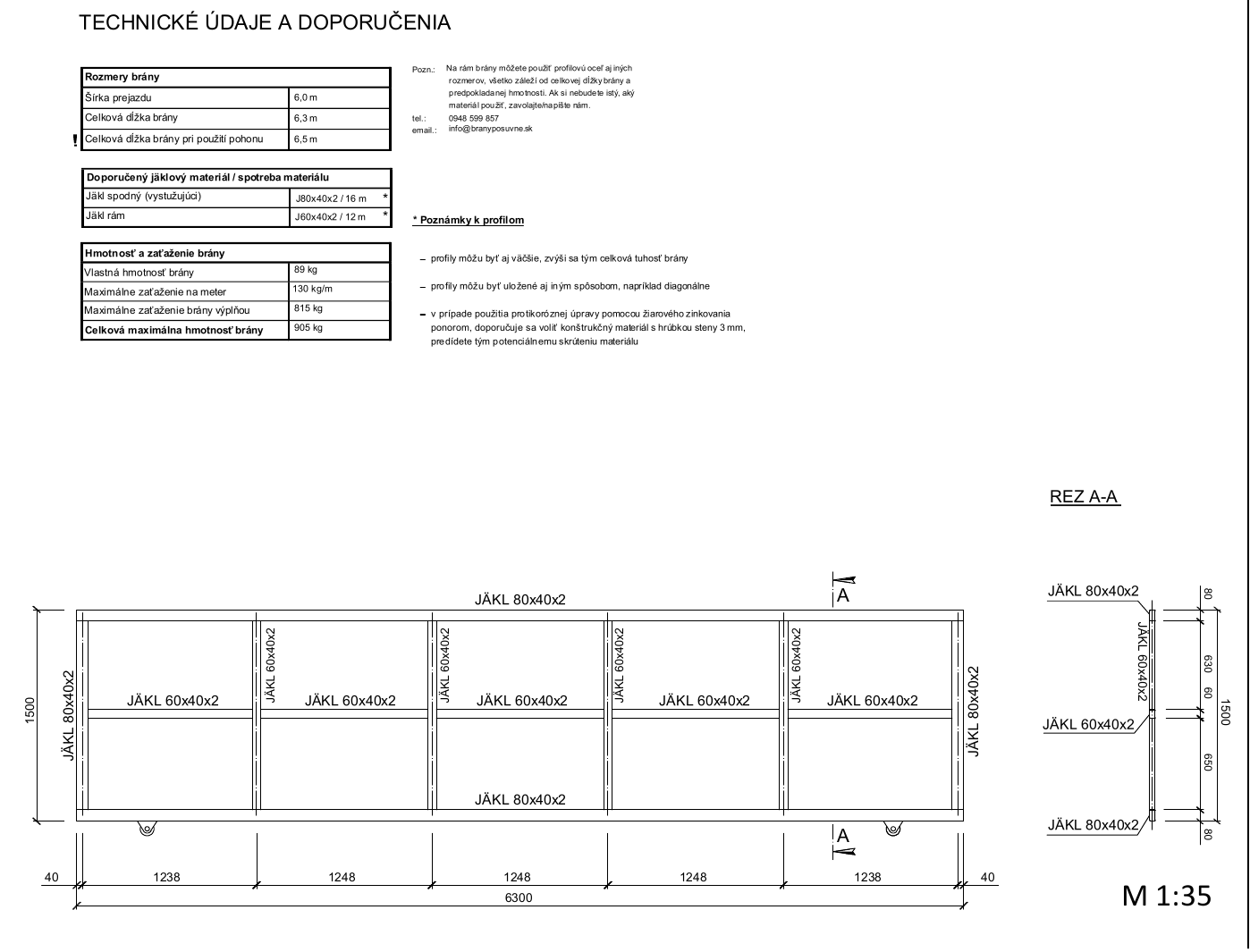

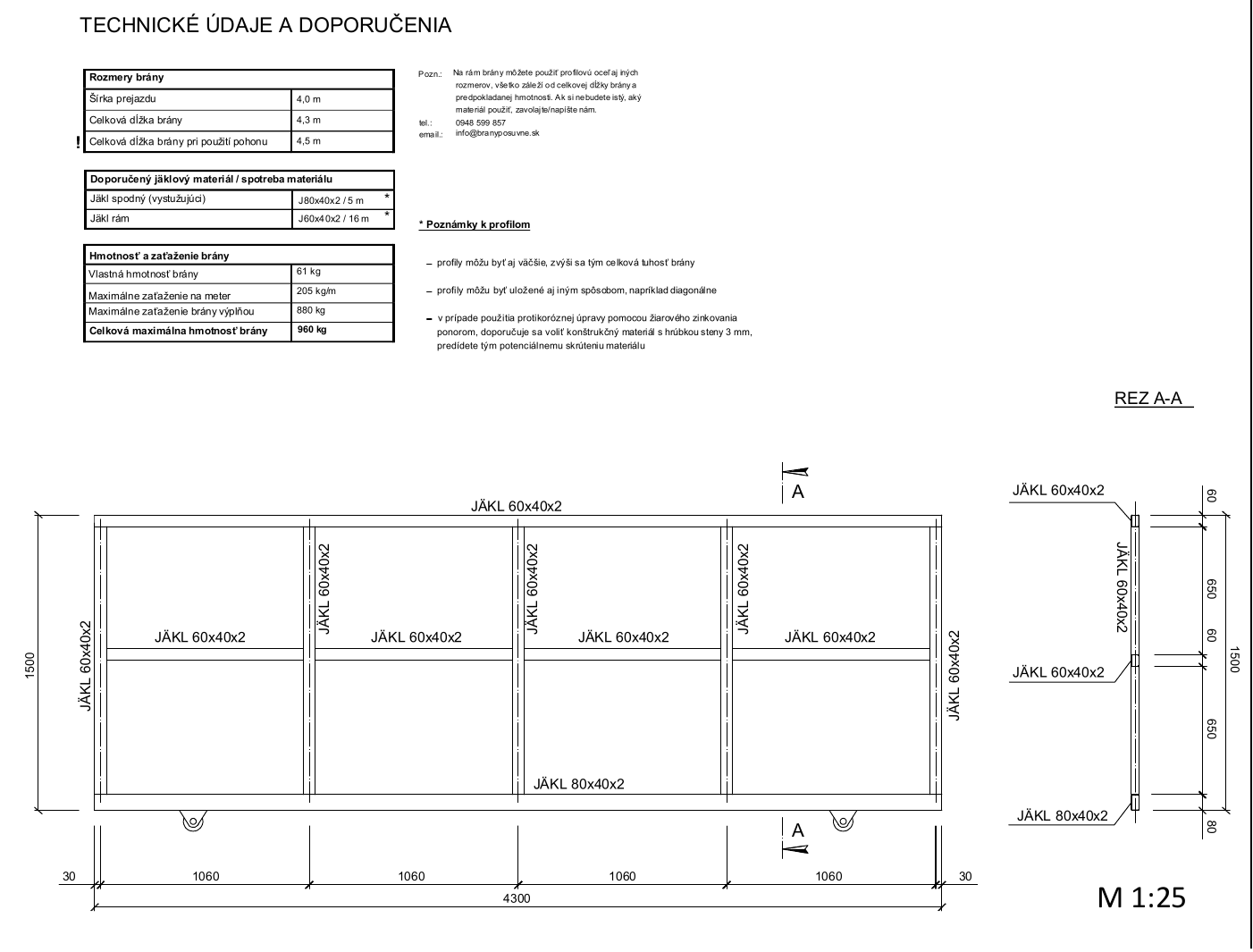

Tegninger af skinneporte til en fri passagebredde på 2,5 til 6,5 m

Klik på billedet for at åbne tegningen. Grundmål, profiler og vægte findes også i teksten nedenfor.

De angivne værdier er ikke en universel bæreevne for alle porte med samme passagebredde.
