CAME RE432M (001RE432M) – universel to-kanals ekstern modtager
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
663,48 kr. inkl. moms
| Vægt |
|---|
| 0,15 kg |
Beskrivelse af produktet CAME RE432M (001RE432M) – universel to-kanals ekstern modtager
Tokanals modtager kompatibel med CAME-fjernbetjeninger i serierne TOP, TMA, TWIN (kun TW2EE/TW4EE) og ATOMO. Med denne modtager kan du bruge en fjernbetjening fra mærket CAME til at styre automatiseret udstyr fra et andet mærke, f.eks. NICE-drev i vores sortiment. Den er især relevant, hvis du allerede har et drev fra CAME med fjernbetjeninger og ønsker at montere et drev fra et andet mærke og styre det med CAME-fjernbetjeninger. En anden mulighed er at købe en ekstern NICE-modtager, f.eks. NICE SMX2R, eller NICE FLOX2R, hvis du primært vil bruge NICE-fjernbetjeninger.
Enheden har hukommelse til lagring af 50 koder.

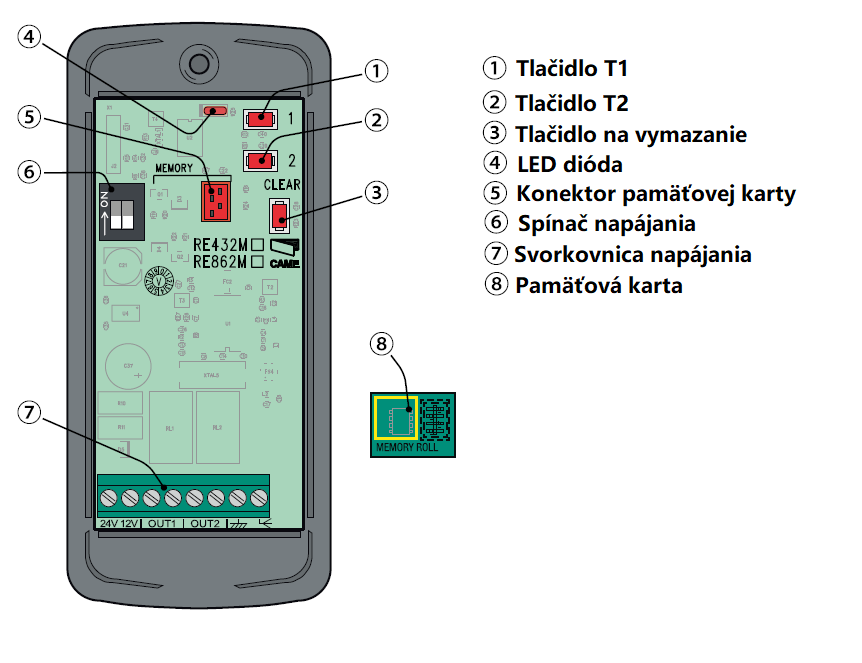

Diagram over CAME RE432M-modtageren (001RE432M)
CAME RE432M-modtageren har en klemrække til strømforsyning, udgange til to potentialfrie relæer og en antenneindgang. Derudover har den knapperne T1 og T2, LED'en L1, omskifteretil valg af strømforsyning og funktion RELÆ 2 og et hukommelseskort.
Elektrisk tilslutning af CAME RE432M-modtageren
|
Enheden leveres med en klemrække, hvor du tilslutter strømforsyningen fra en strømkilde (12V, eller 24V jævn, eller veksel strøm). Valg af strømforsyning foretages med omskifter 1, som har to funktioner: |
|
||||
|
Begge relæer er som standard NO (normalt åbne), og kredsløbet sluttes, når der gives en kommando. Hvis du har brug for funktionen NC (normalt lukkede), kan du indstille omskifter 2 i øverste position, så RELÆ 2 bliver NC (RELÆ 1 derimod forbliver NO). |
|

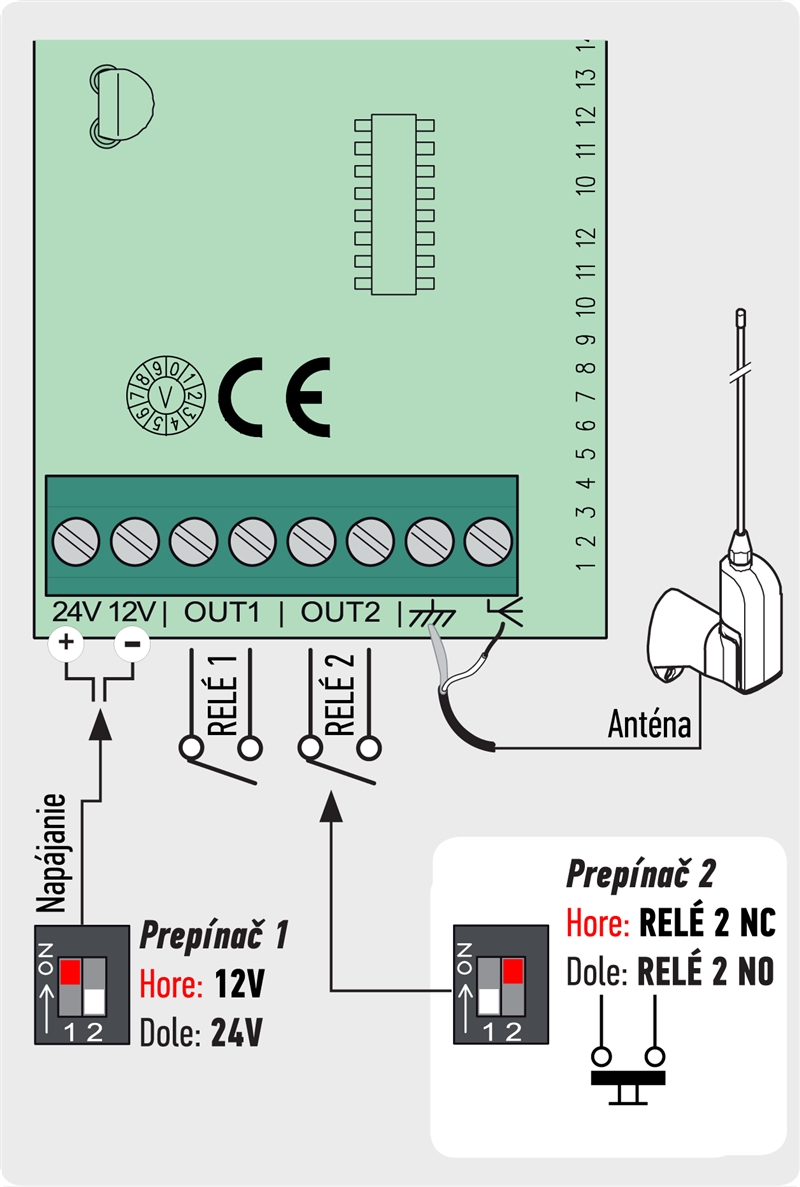

Se det komplette tilslutningsdiagram:
Parring af fjernbetjeninger med CAME RE432M-modtageren
Når strømforsyningen er tilsluttet skal du gøre følgende:

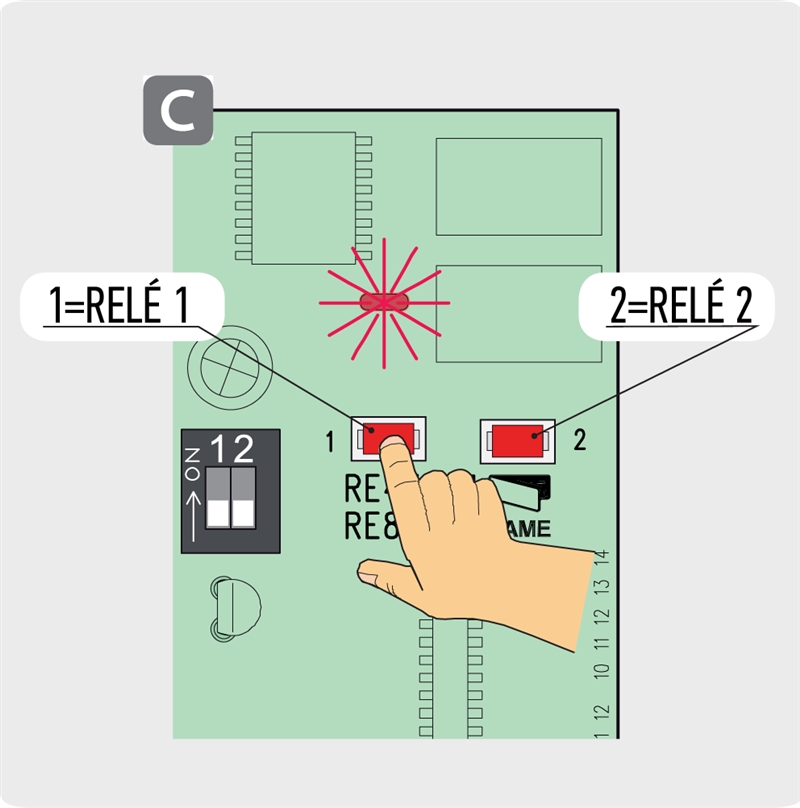

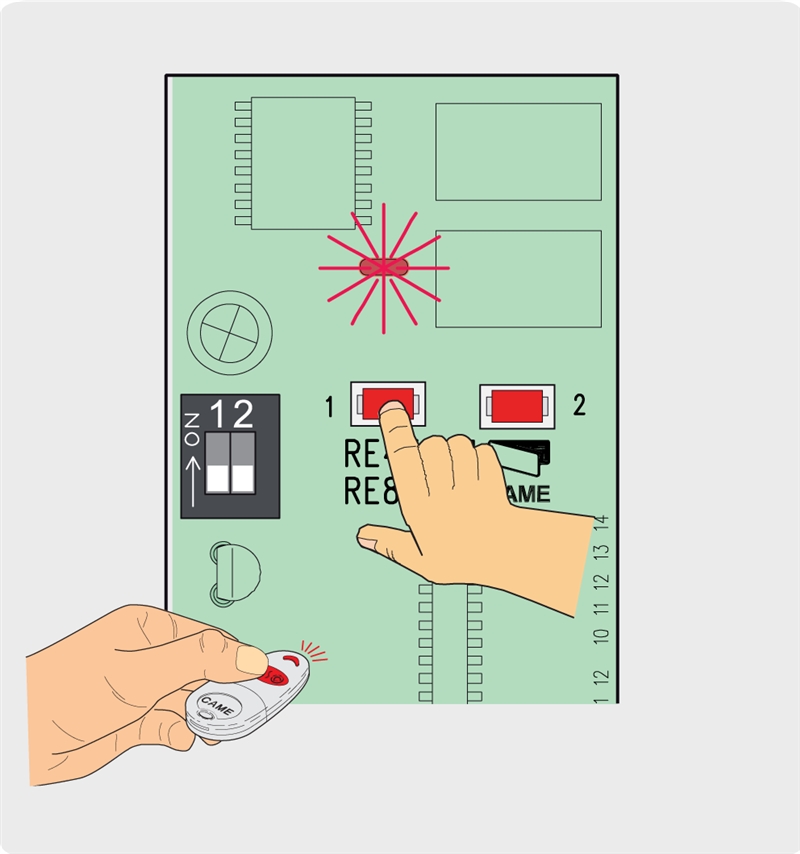

| 1. Hold knappen på modtageren for det relæ, du vil gemme i hukommelsen, nede; LED'en L1 begynder at blinke. | 2. Hold knappen på fjernbetjeningen, indtil LED'en L1 lyser; slip derefter begge knapper. |
 |
 |
| 3. Færdig. | |
Billedgalleri for CAME RE432M-modtageren
|

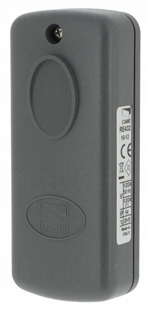

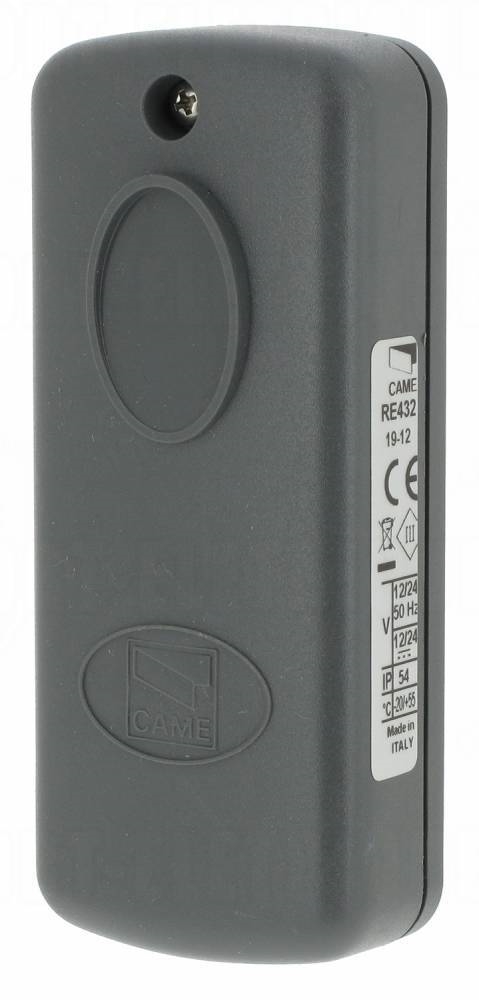

Lukket forfra |

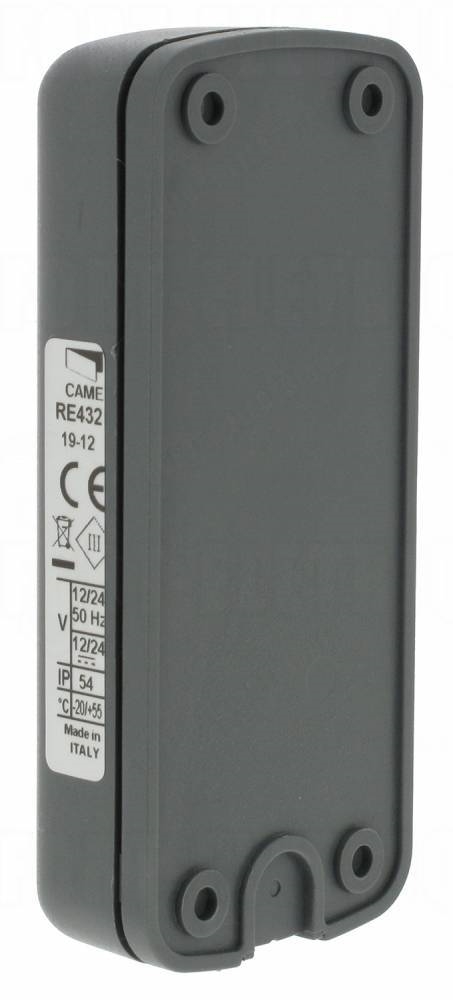

Lukket bagfra |

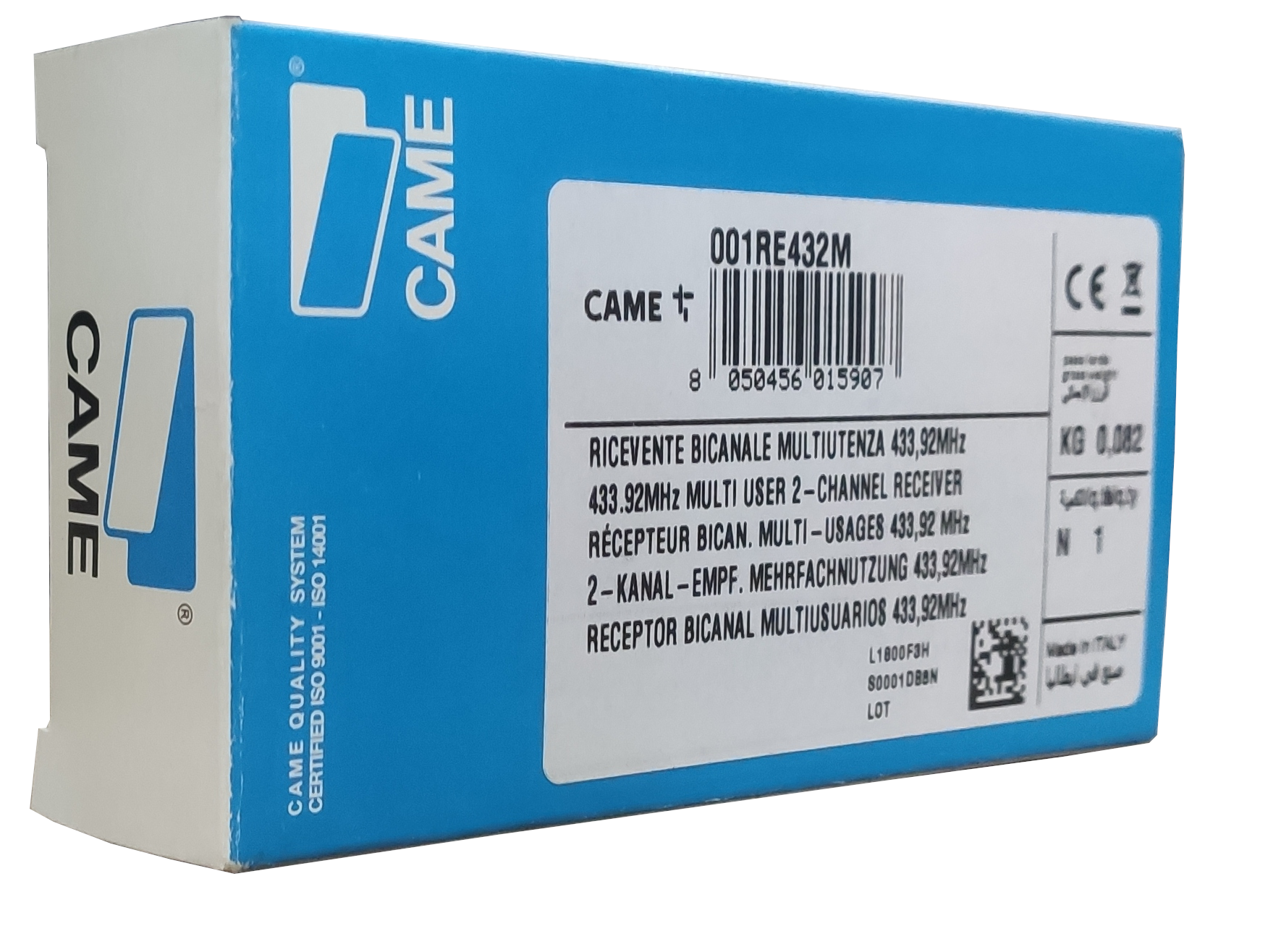

Emballage |
|

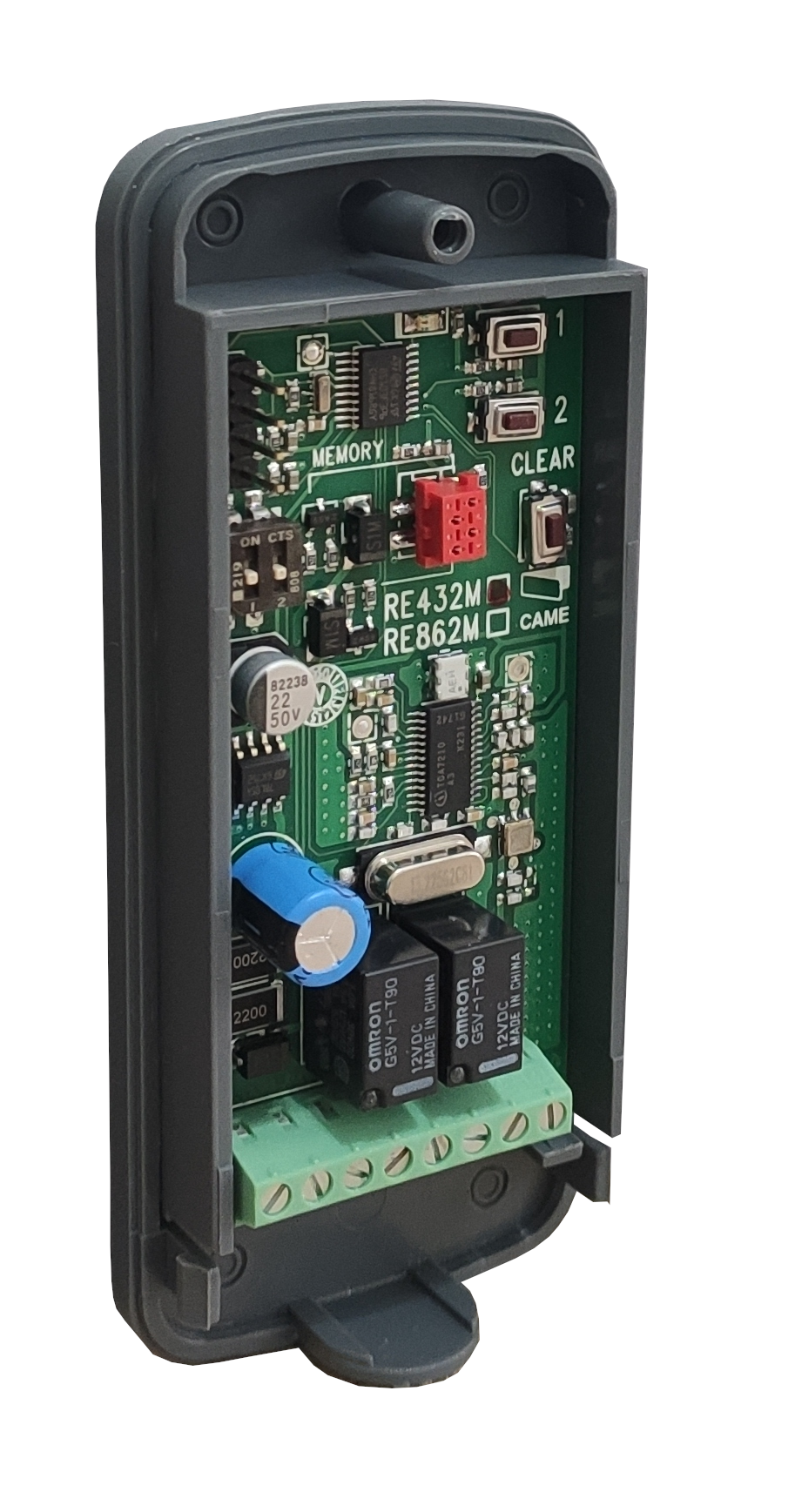

Åben fra venstre |

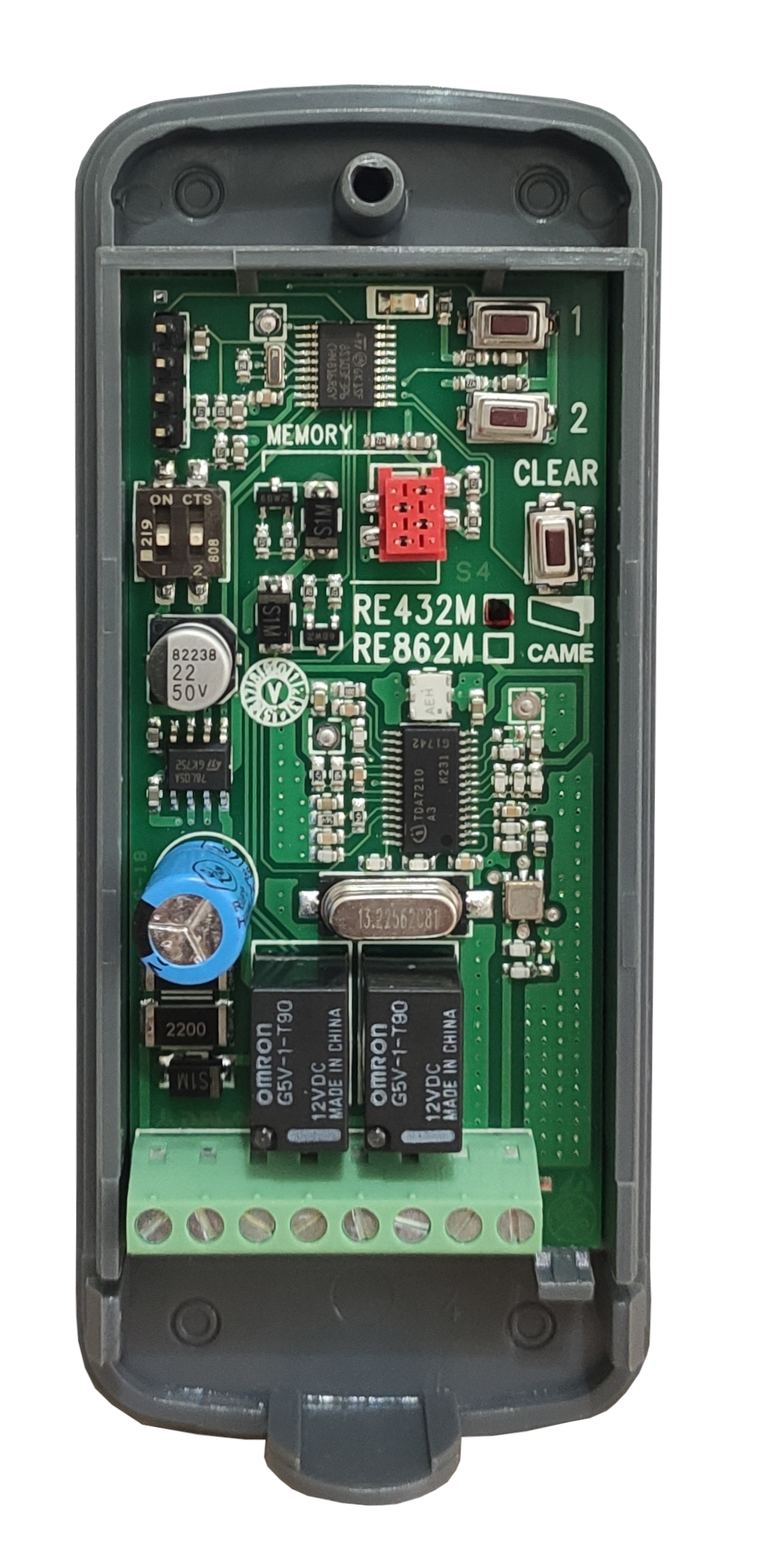

Åben forfra |

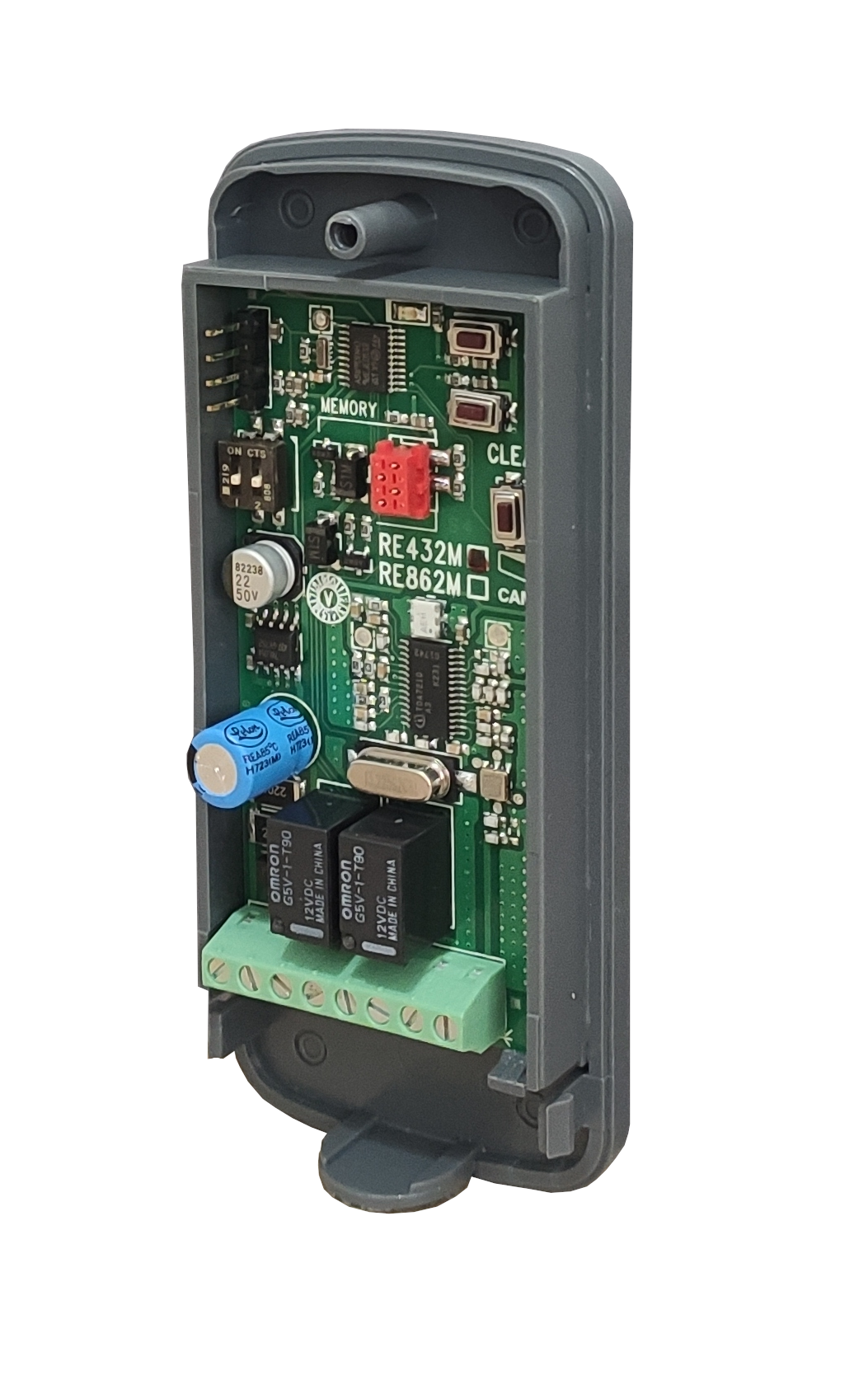

Åbnet fra højre |
Tekniske egenskaber for CAME RE432M-modtageren
| Kodning | Fast kode |
|---|---|
| Kompatible fjernbetjeninger |
- TOP - Atomo |
| Strømforsyning | - 12V AC/DC - 24V AC/DC |
| Strømforbrug (minimum) | 39 mA |
| Frekvens | 433,92 MHz |
| Antal relæer | 2 relæer |
| Kontakt for normalt åbent relæ | maks. 1A og 24Vdc |
| Driftstemperatur | -20 til +55 °C |
| Beskyttelsesklasse | IP54 |
| Mål | 46×26×108 mm (b×d×h) |
| Vægt | 82 g |
