Drivsystem til garageport op til 11,4/12,6 m² NICE SPIDER800

Produktets tilgængelighed:	inden for 7 dage	Vi afsender normalt varen inden for 7 dage.

NICE-SPIDER800
inden for 7 dage

2.079,50 kr. ekskl. moms
2.599,38 kr. inkl. moms

Vægt
10 kg

Beskrivelse af produktet Drivsystem til garageport op til 11,4/12,6 m² NICE SPIDER800

NICE SPIDER 800-drevssæt er beregnet til garageporte:

sektionsopdelte garageporte op til en højde på 2,6 m og et areal på 11,4 m²,
vippeporte, der rager ud op til en højde på 3 m og et areal på 12,6 m²

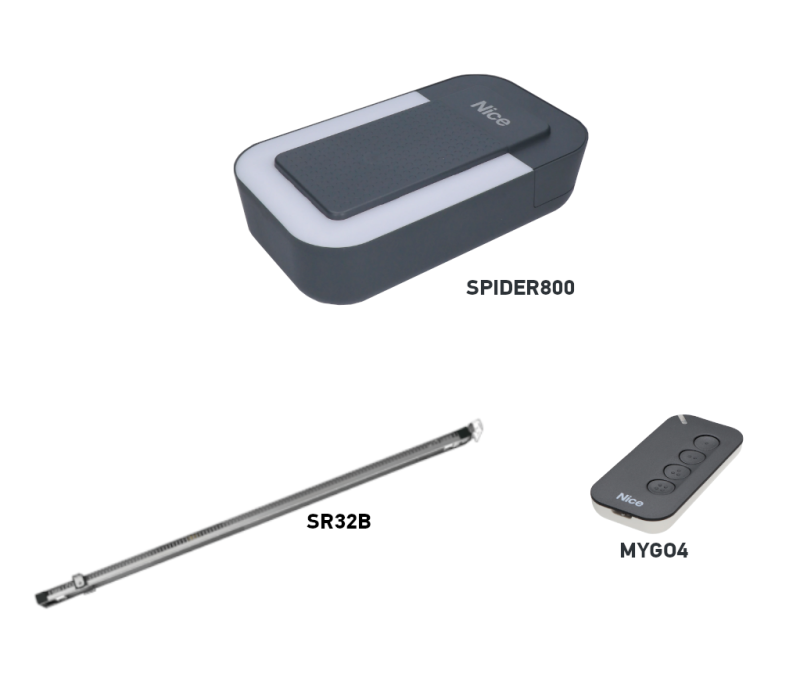

		NICE-SPIDER800

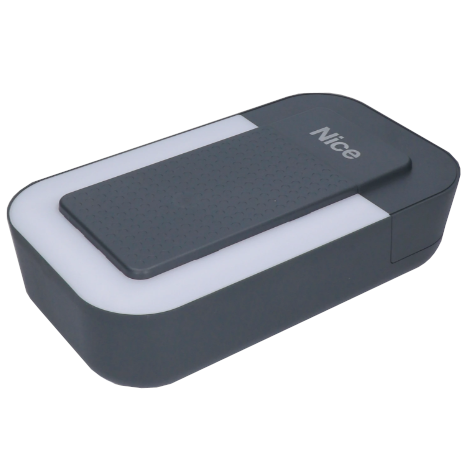

1 ×	NICE SPIDER800-drev

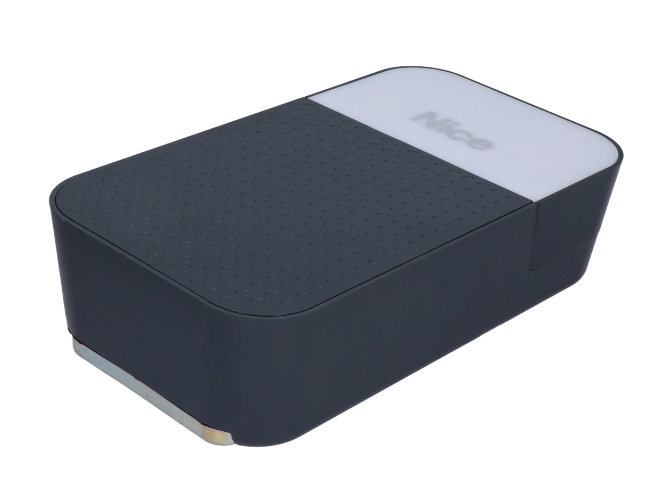

Elektromekanisk NICE SPIDER800-drev til sektionsopdelte garageporte med et areal på op til 11,4 m², eller udadgående vippeporte med et areal på op til 12,6 m². Motoren leveres med en indbygget styreenhed og indbygget modtager.
1 ×	NICE MYGO4-fjernbetjening	NICE-MYGO4
Fireknapsfjernbetjening til automatisk fjernbetjening af porten. Du kan betjene fire enheder med den eller sende fire forskellige kommandoer til én enhed.		Detaljer

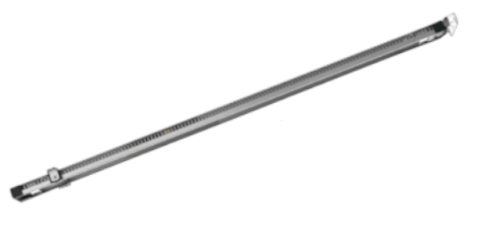

1 ×	SR32B-remtræksskinne, 3,2 m	NICE-SR32B
Formonteret remtræksskinne SR32B med en længde på 3,2 m. Til sektionsporte op til ca. 2,6 m; grænsen for vippeporte afhænger af konstruktionen. Se egnethedstabellen.		Detaljer
1 ×	Monteringsvejledning til NICE SPIDER800
Monteringsvejledning til korrekt installation med illustrationer af ledningsføringen samt instruktioner til programmering og parring af fjernbetjeninger.		Download
1 ×	Monteringstilbehør
Skruer til fastgørelse af drevet på skinnen, monteringsbeslag, nødudløserline osv.

NICE SPIDER800 er et sæt med garageportåbner, SR32B-skinne på 3,2 m og én MYGO4-fjernbetjening. Den har en indbygget MCU1-styreenhed og radiomodtager. Sættets strømforsyning er 230 V AC.

Remskinnen er forstærket med stålwirer, hvilket giver en støjsvag drift. Styreenheden indlærer endepositioner, kraft og deceleration og registrerer forhindringer. Ved strømsvigt frigøres porten med en snor og betjenes manuelt.

Hurtig navigation
Tilbehør	Udstyr og sæt
Valg og begrænsninger	Montering af skinne
Klemmer og polaritet	Fotoceller
Første opstart	Indstillinger
Fjernbetjeninger	Nulstilling
Diagnostik	Frikobling
Vedligeholdelse	Parametre
PDF-manual

Tilbehør og styring

Vælg sikkerhedsudstyr ud fra garageportens faktiske risici. Åbnerens forhindringsregistrering erstatter ikke fotoceller, sikkerhedskant eller måling af kræfter ved aflevering af installationen.

Hvad	Hvorfor	Type/tilslutning
Styring	Indstilling, betjening og service af åbneren; styrekortet er indbygget.	MCU1 Klemmer og diagram.
Skinne	Åbneren flytter slæden med armen og kræver en passende remskinne.	SR32B – med i dette sæt. Montering.
Højere port	Vælg en forlængelse af skinnen efter portens type, højde, areal og modstand.	SR08B; begrænsninger.
Vipport	Vipporte med kontravægt kræver en passende armgeometri.	SPA5; SPA5 anvendes ikke til vipporte med fjedre, afhængigt af monteringstypen.
Fotoceller	Registrering af forhindringer i det beskyttede område. Vælg den korrekte elektriske grænseflade.	EPMB – toleder BlueBUS. Tilslutning.
Advarselslampe	Synlig signalering af portens bevægelse, eventuelt også en ekstern antenne.	ELDC; FLASH-udgang og antenne.
Fjernbetjening	Modtageren er indbygget. Fjernbetjeningen skal indlæres i modtagerens hukommelse.	MYGO4 – én medfølger i sættet. Parring.
Nødstrøm	Mulighed for betjening ved strømsvigt, hvis der tilføjes et batteri.	PS124; montering og frakobling.
Serviceindstilling	Diagnostik og mere detaljerede indstillinger via BusT4.	Oview + IBT4N.

Enkeltstående åbner eller komplet sæt

Denne produktside tilbyder SPIDER800-sættet med SR32B-skinne og én MYGO4. Pakkens indhold fremgår af sættabellen ovenfor. Fotoceller, advarselslampe, nødstrøm og SPA5-arm bestilles efter behov; de er ikke automatisk inkluderet i alle sæt.

Enkeltstående åbner	Sæt med skinne	Sæt med skinne

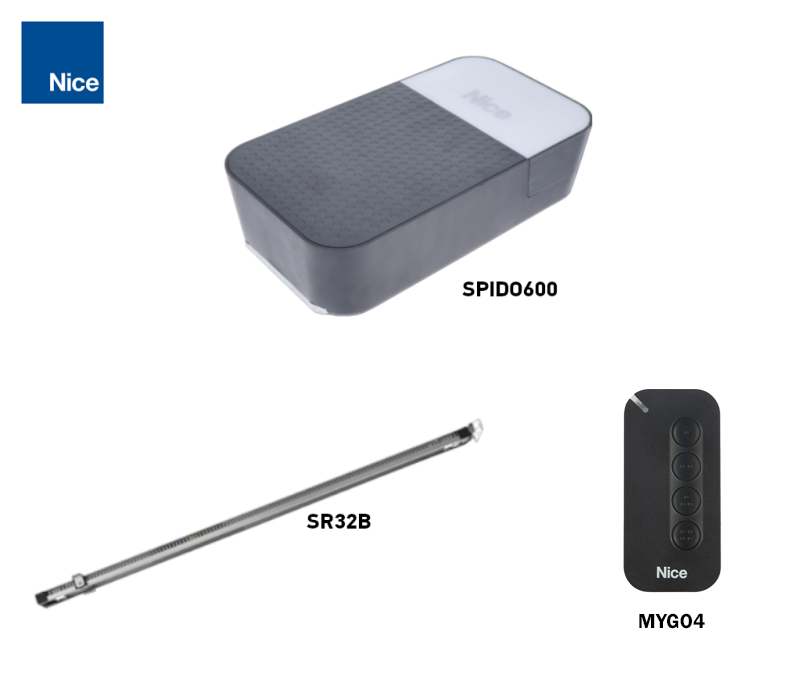

NICE SPIDO600 600 N; sektionsport op til 9,6 m². Tilføj skinne og fjernbetjening.	NICE SPIDO600 600 N; SR32B-skinne og fjernbetjening afhængigt af sættets indhold.	NICE SPIDER800 800 N; SR32B + 1 × MYGO4. Sektionsport op til 11,4 m².

Hvilken garageport passer motoren til

Med standardskinne SR32B afhænger de vejledende mål af garageporttypen. Målene i tabellen er bredde × højde. Egnetheden afhænger også af afbalancering, friktion og plads til montering.

Porttype	Vejledende mål	Betingelse
Sektionsport	4,4 × 2,6 m	Ca. 11,4 m².
Vipport uden fremspring	4,2 × 2,4 m	SPA5; areal 10,08 m².
Vipport med fremspring	4,2 × 3,0 m	SPA5; areal 12,6 m².
Vipport med fjeder	4,2 × 3,0 m	Afhængigt af monteringen uden SPA5; kontrollér portens bevægelse og afbalancering.

Maksimal kraft 800 N angiver motorens trækkraft. Det er ikke portens vægt i kilogram. Ved test af porten med motoren frakoblet må den kraft, der kræves for at bevæge porten manuelt i begge retninger langs hele bevægelsesbanen, højst være 225 N. Motoren må ikke erstatte reparation af beskadigede fjedre eller en port, der er dårligt afbalanceret.

SR32B-skinnen er 3,2 m lang og har en nyttig vognvandring på 2,8 m. Portens højde afhænger også af dens konstruktion og arm. Til en højere port kan man tilføje SR08B-forlængelse på 0,8 m med længere rem; ved en bevægelsesbane på 4 m er den nyttige vandring 3,5 m. En forlængelse i sig selv bekræfter ikke, at motoren passer til en større eller tungere port. Send os portens bredde, højde og type samt den nødvendige vandring via kontakt.

Antal cyklusser og belastning

En cyklus er én fuldstændig åbning og lukning. Tabellen angiver de maksimale værdier afhængigt af højden; portens modstand reducerer dem yderligere. Den samlede grænse på 50 cyklusser/dag og højst 4 minutters kontinuerlig drift.

Portens højde	Cyklusser/time	I træk
Op til 2 m	20	10
Over 2 til 2,5 m	15	7
Over 2,5 til 3 m	12	5
Over 3 til 3,5 m	10	4

Hvis den nødvendige bevægelseskraft er op til 250 N, angiver producenten en reduktion af antallet af cyklusser på 25 %; ved 250–400 N er reduktionen 42 %. Denne belastningsberegning øger ikke den tilladte modstand ved manuel bevægelse: grænsen er stadig højst 225 N. Den termiske begrænsning kan midlertidigt forhindre yderligere bevægelse; lad motoren køle af.

Montering af skinne og motor

Montér med porten lukket og både strømforsyning og reservebatteri frakoblet. Porten skal kunne bevæges jævnt med hånden og forblive afbalanceret i forskellige positioner, når den er koblet fra vognen. Låse, der forhindrer automatisk bevægelse, skal håndteres inden monteringen. Fjedre og kontravægte skal justeres af en kvalificeret tekniker.

Kontrollér pladsen over porten, skinnens længde samt væggens og loftets styrke. Sørg for adgang til motoren og nødudløsningssnoren.
Ved en skinne i to dele skal begge dele skubbes helt ind i samlingen. Ved en færdigsamlet SR32B er dette samlingstrin ikke nødvendigt. Kontrollér, at vognen bevæger sig jævnt og uhindret.
Sæt motorhovedet på skinnen, og fastgør det med de medfølgende skruer. Det er også tilladt at dreje hovedet 90° i forhold til bevægelsesbanens akse som vist på monteringstegningen.
Justér remmens spænding. En for stram rem kan beskadige motoren; en løs rem giver støj og upålidelig bevægelse. Brug den korrekte, længere rem ved forlængelse.
Fastgør det forreste beslag til et tilstrækkeligt solidt underlag, og hæng den bageste del op i loftsbeslagene. Ret skinnen ind, og spænd alle fastgørelser.
Frakobl vognen, mens porten er lukket, montér portbeslaget ud for skinnen, og tilslut trækarmen. Et tyndt panel skal have passende forstærkning; monteringen skal kunne overføre motorens kraft uden deformation.

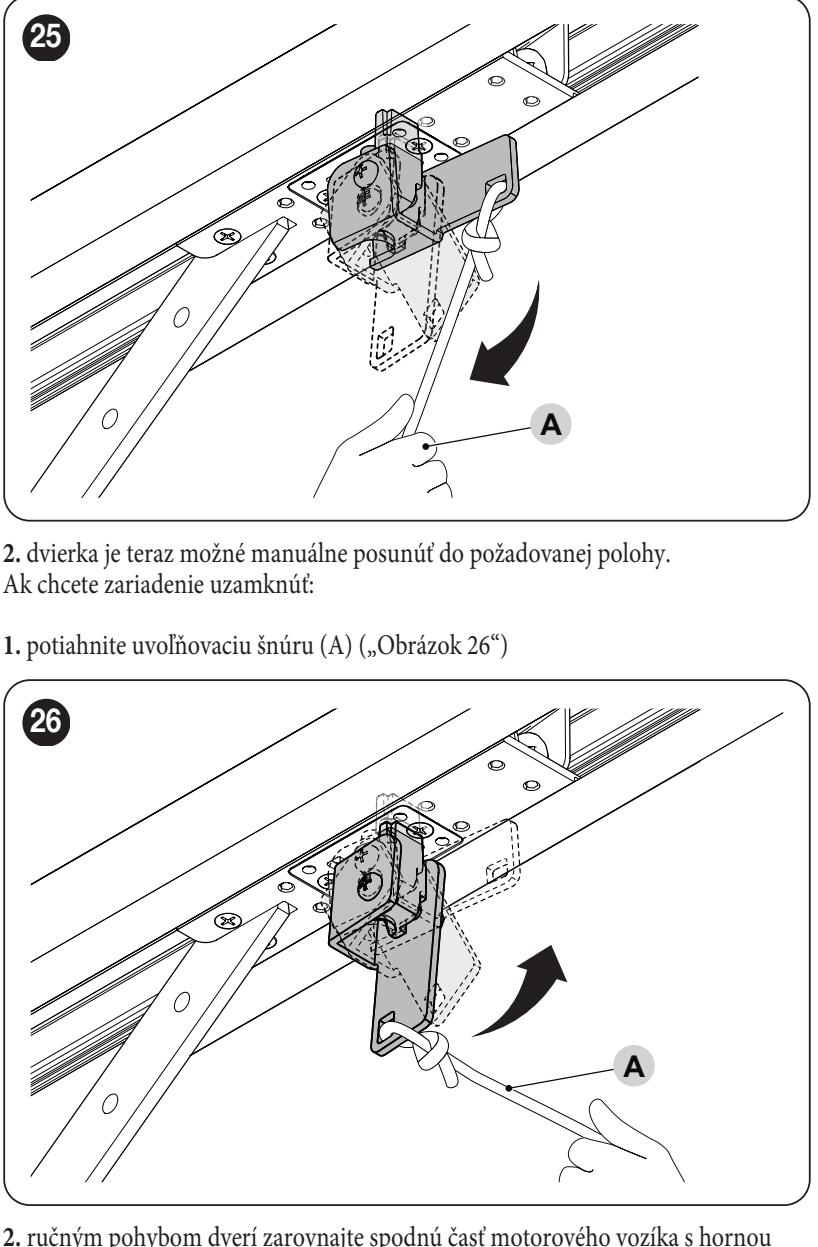

Montér nødudløsningssnoren. Bevæg porten manuelt gennem hele banen, kontrollér frigangene, og lås vognen fast igen, inden indlæringen startes.

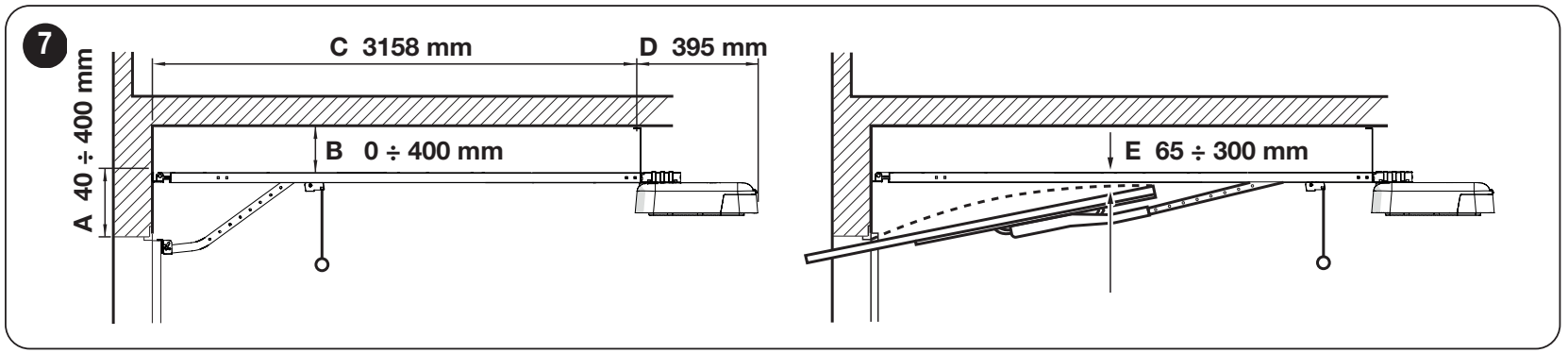

I den viste monteringsretning: A = 40–400 mm, B = 0–400 mm, C = 3 158 mm, D = 395 mm. For vipporte skal E = 65–300 mm, dvs. afstanden fra bevægelsesbanen til portens øverste kant, målt ved dens højeste punkt under bevægelsen. Målene gælder for den viste monteringskonfiguration.

Kabling og nettilslutning

Brug en beskyttet stikkontakt 230 V AC, 50/60 Hz med jordforbindelse og mulighed for sikker afbrydelse. Klip ikke det medfølgende kabel eller stik af. Hvis der ikke findes en egnet stikkontakt, skal en elektriker installere forsyningskablet og de nødvendige beskyttelser. Før lavspændingsledninger separat fra netledningen, og beskyt dem mod træk og kontakt med bevægelige dele.

Tilslutning	Kabel / maksimal længde
Advarselslampe	2 × 0,5 mm²; højst 20 m.
Antenne	Separat koaksialkabel RG58; højst 10 m, mindre end 5 m anbefales.
Trykknap / nøglekontakt	2 × 0,5 mm² til potentialfrit NO-signal; højst 50 m. Til to kontakter: 2 kabler på 2 × 0,5 mm² eller ét kabel på 4 × 0,5 mm².
Fotoceller	BlueBUS: 2 × 0,7 mm², TX og RX parallelt. Relæbaserede: RX 4 × 0,5 mm², TX 2 × 0,5 mm². Maks. 30 m.
Sikkerhedskant	2 × 0,5 mm²; maks. 20 m. OSE kræver tre ledere i henhold til kantens tilslutningsdiagram.
Netledning til stikkontakten	3 × 1,5 mm² op til 30 m; ved længere føring skal der ifølge monteringsvejledningen bruges 3 × 2,5 mm² samt beskyttelsesjord ved automatikken. Projektering og udførelse skal udføres af en elektriker.

De angivne længder gælder for den pågældende tilslutning og de aktuelle omgivelser. Hvis der bruges en anden sikkerhedskant eller et andet styremodul, skal vejledningen til det pågældende udstyr også følges. Netspænding må ikke tilsluttes tilbehørets indgange.

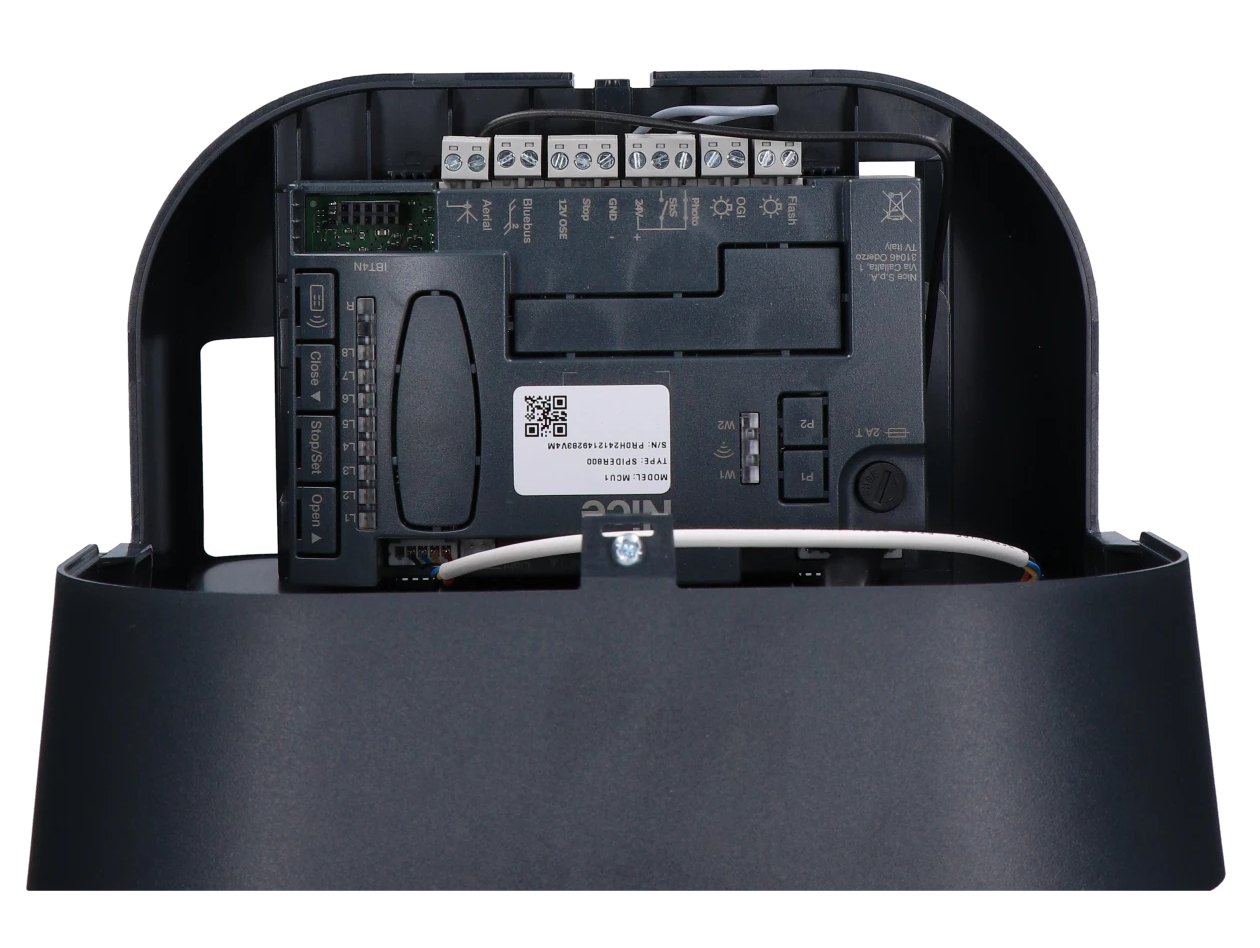

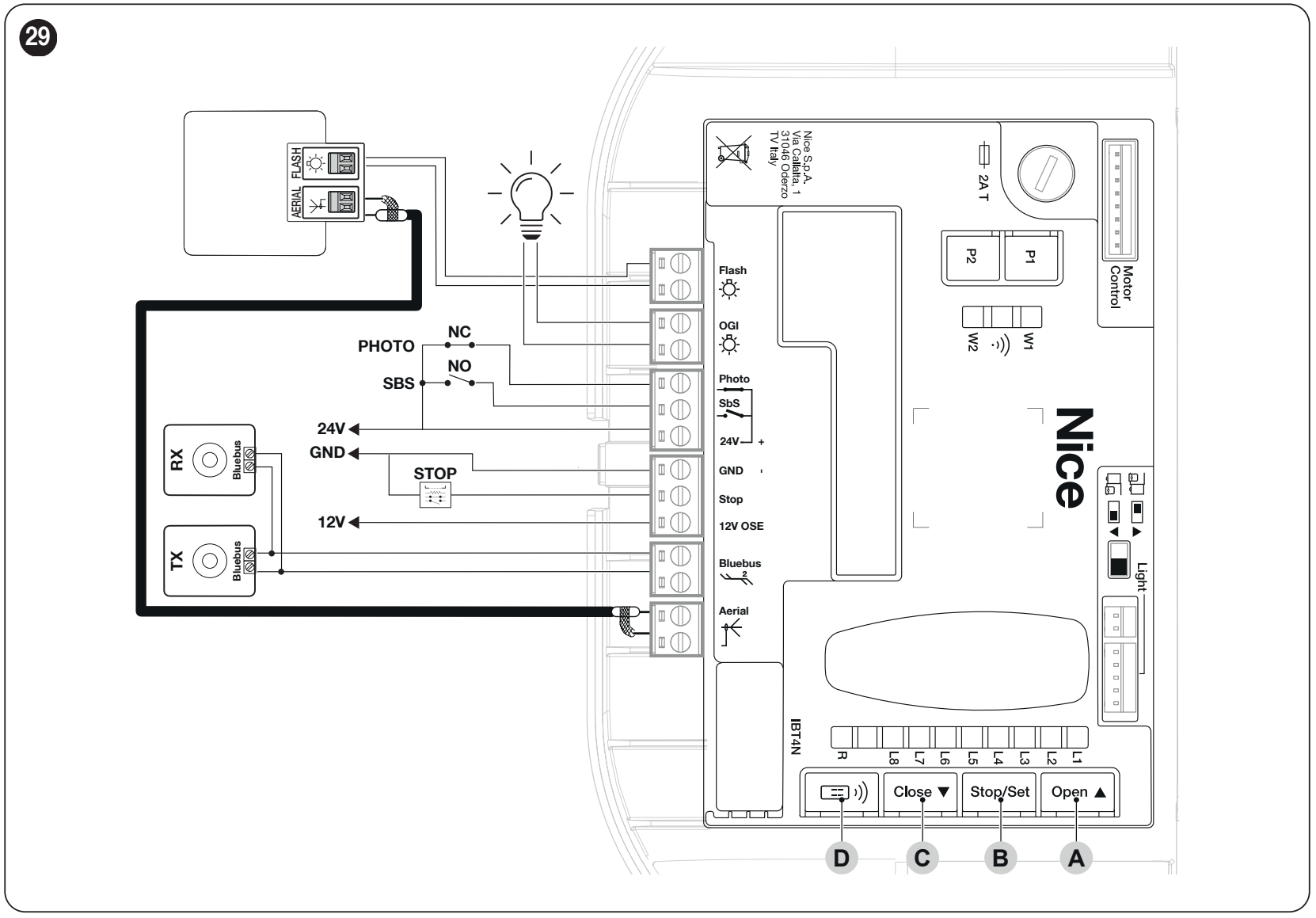

Styrekort, klemmer og polaritet

SPIDER800 har en indbygget MCU1-styreenhed med BlueBUS og programmerings-LED'er L1–L8. Forveksl ikke SPIDER800-motoren med modellen SPIDER800W, som har indbygget Wi-Fi.

Klemme	Funktion og tilslutning

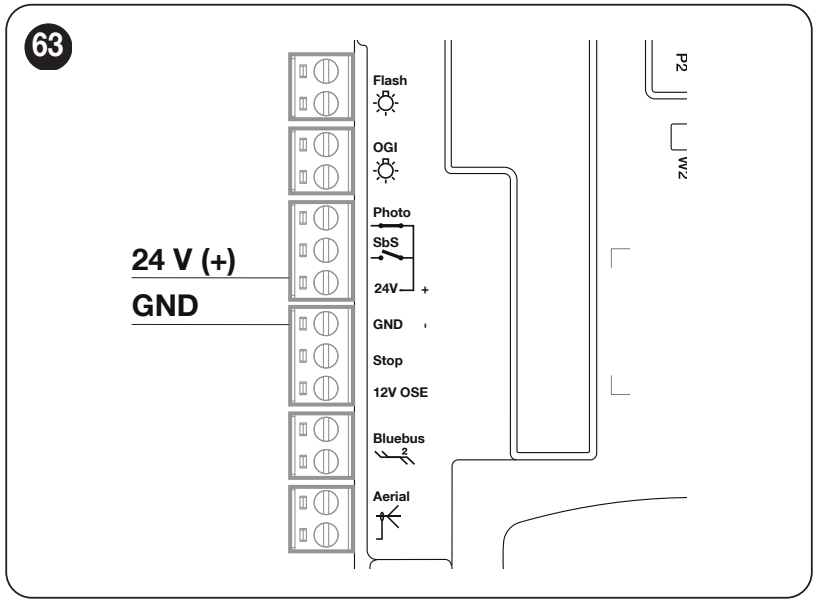

24 V / GND	24 V er plus (+), GND er minus (−). Hjælpeforsyning 24 V DC, tolerance −30 % / +50 %, samlet maks. 100 mA.
BlueBUS	Tolederforsyning og kommunikation til kompatible enheder; EPMB tilsluttes parallelt. Ingen polaritet +/−.
PHOTO	Spændingsfri NC-brydekontakt mellem PHOTO og 24 V (+). Relæfotoceller forsynes separat med 24 V (+) / GND (−).
SbS	Spændingsfri NO-trykknap mellem SbS og 24 V (+); en kort aktivering sender en trinvis styrekommando.
STOP / GND	Sikkerhedsindgangen STOP i forhold til GND. NO-, NC- eller 8,2 kΩ-typen indlæres ved opstart. Selve kontakten har ingen polaritet.
12 V OSE / STOP / GND	Optisk sikkerhedskant: 12 V OSE = plus (+), STOP = signal, GND = minus (−). Forsyning 12 V DC, maks. 15 mA. Tilslut kun en egnet OSE-kant i henhold til dens vejledning.
FLASH / OGI	Separate topolet udgange, standardmæssigt 24 V DC, maks. 10 W pr. udgang. FLASH til blinklys, OGI til åbningsindikator. Funktionen afhænger af indstillingen.
AERIAL	Koaksial antenneindgang: midterleder og skærm tilsluttes som vist på diagrammet; den er ikke en strømforsyning til tilbehør.

Trykknap, nøglekontakt eller relæ

Tilslut kun en spændingsfri NO-kontakt, f.eks. en trykknap eller et relæ i et styremodul, til SbS. Kontakten forbinder SbS og 24 V (+). Tilfør ikke moduludgangens spænding til styreindgangen. Hvis modulet kræver strømforsyning, skal 24 V (+) og GND (−) bruges separat, og den samlede grænse på 100 mA skal overholdes.

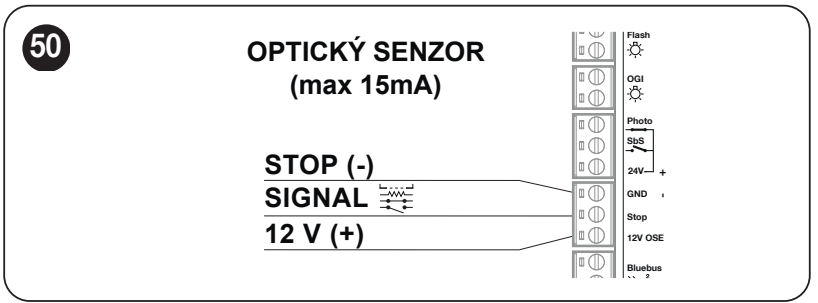

Sikkerhedskant og STOP-indgang

STOP standser bevægelsen og udfører en kort reversering. Når en sikkerhedsenhed udskiftes, skal enhederne indlæres igen. Flere NO-kontakter tilsluttes parallelt, og NC-kontakter tilsluttes i serie. Kanter på 8,2 kΩ og kombinationer af disse tilsluttes efter det specifikke diagram; en almindelig kontakt giver ikke samme fejlregistrering som en overvåget kant.

Tilslutning af fotoceller

Vælg NICE EPMB med BlueBUS. Tilslut begge ledere fra både TX og RX parallelt til BlueBUS-paret. Denne bus har ingen polaritet; markeringerne 24 V (+) / GND (−) gælder andre klemmer.

Med strømmen afbrudt indstilles samme adresse med jumperne på TX og RX i hvert par. Hvert efterfølgende par skal have en anden adresse.
Fastgør og justér TX over for RX, og tilslut BlueBUS. Vælg funktionen og monteringshøjden efter det område, der skal beskyttes.
Efter tilslutning eller ændring af adresser skal enhederne indlæres og der skal udføres en separat sikkerhedstest.

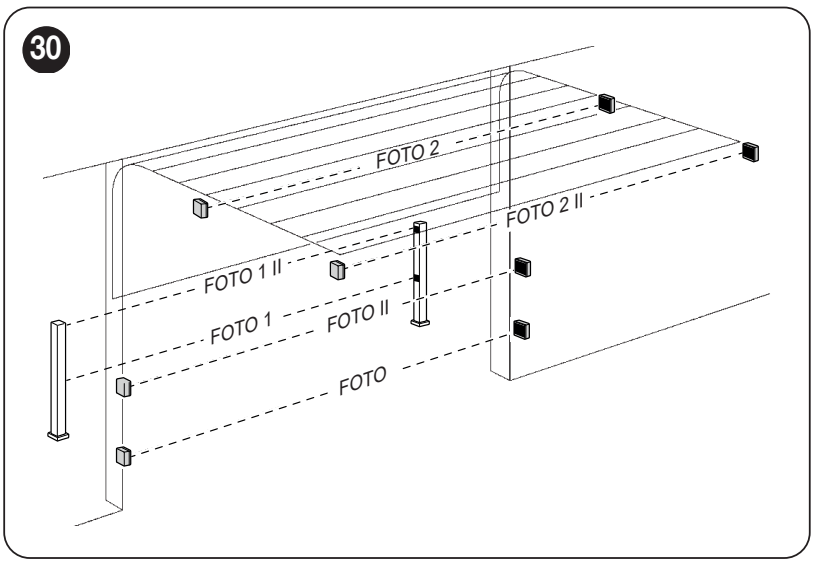

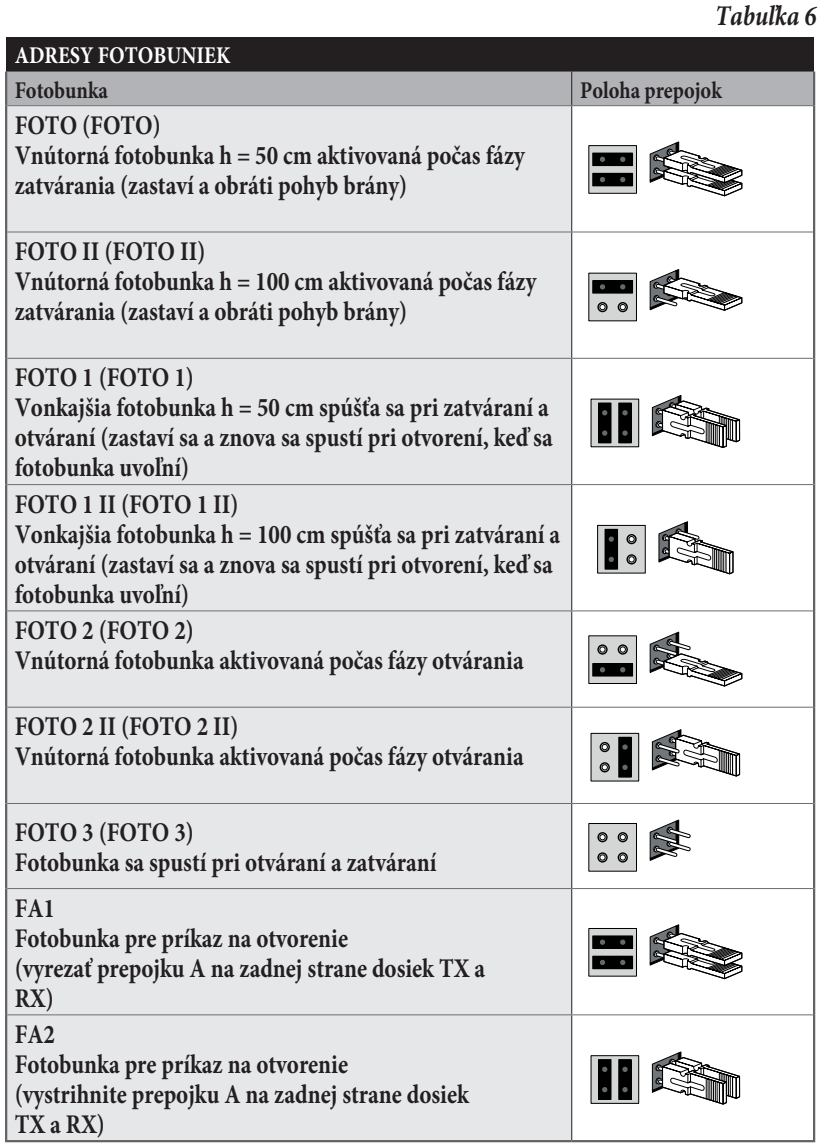

Adresse	Placering og reaktion
PHOTO / PHOTO II	Indvendig fotocelle i 50 / 100 cm højde; standser og vender bevægelsen ved lukning.
PHOTO 1 / PHOTO 1 II	Udvendig fotocelle i 50 / 100 cm højde; standser ved både åbning og lukning og genoptager åbningen, når strålen er fri.
PHOTO 2 / PHOTO 2 II	Indvendig beskyttelse, aktiv under åbning; placering som vist på tegningen.
PHOTO 3	Beskyttelse under både åbning og lukning; vælges ud fra den faktiske risiko og placering.

Placér ikke par med følgende adresser ved siden af hinanden: PHOTO / PHOTO 2, PHOTO II / PHOTO 3, PHOTO 1 / PHOTO 2 II, så de ikke forstyrrer hinanden. Fotoceller, der bruges som åbningskommando, erstatter ikke et sikkerhedsfotocellepar.

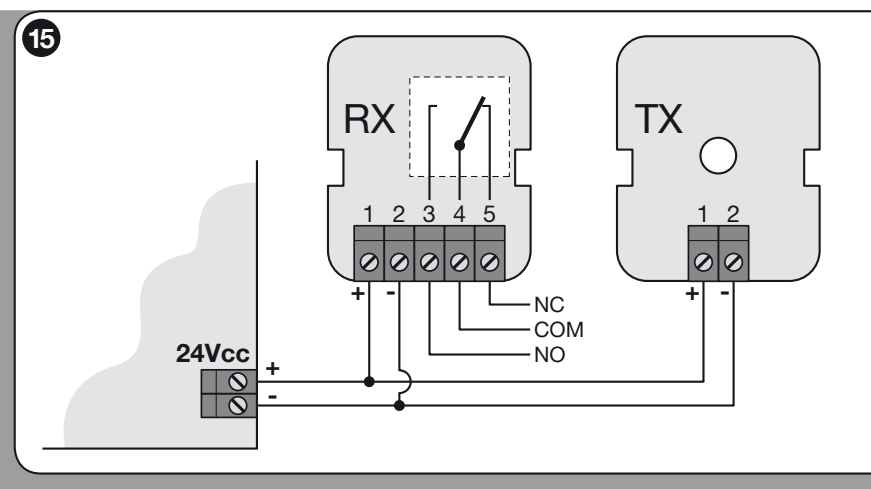

Relæfotoceller til PHOTO

Ved EPM uden test: på både TX og RX er 1 = plus, 2 = minus. Forsyn dem fra klemmerne 24 V (+) og GND (−). Brug på RX 4 – COM og 5 – NC mellem 24 V (+) og PHOTO. Klemme 3 er NO og bruges ikke til sikkerhedsindgangen PHOTO. Det samlede strømforbrug fra hjælpeforsyningen må ikke overstige 100 mA.

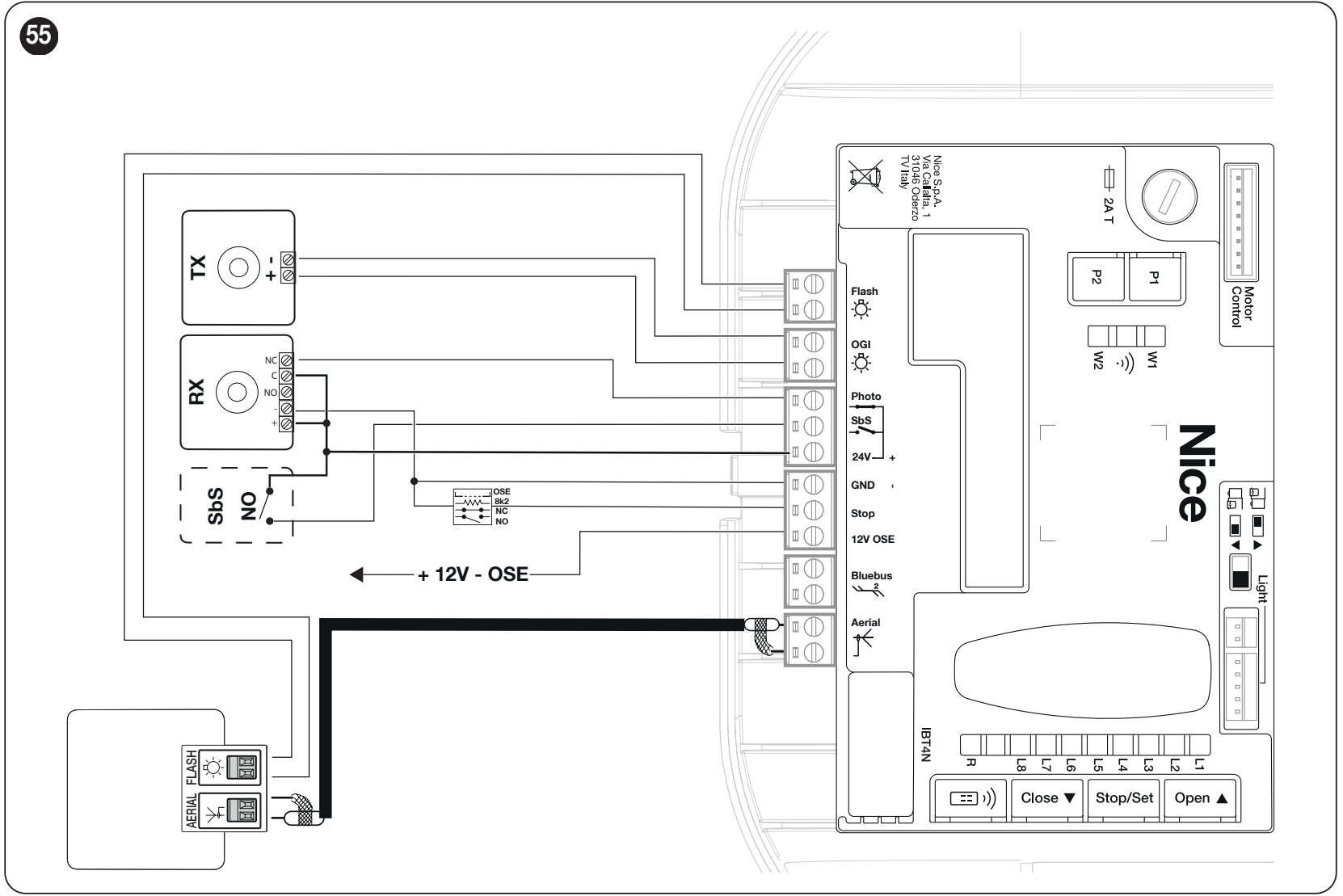

Relæfotoceller med PHOTOTEST-test

Til den testede tilslutning forsynes TX fra parret OGI, RX forbliver på 24 V (+) / GND (−). Ved den præcise orientering af kortet i diagrammet nedenfor er den øverste OGI-klemme minus (−), den nederste plus (+). På EPM er 1 (+), 2 (−); RX 4 – COM og 5 – NC skal forbindes mellem 24 V (+) og PHOTO. OGI leverer 24 V DC, maks. 10 W. Forveksl ikke disse ledninger med FLASH-udgangen.

Indstil niveau II/L5 til værdien LED L2 – PHOTOTEST og indlær enhederne igen. Styringen tester fotocellernes reaktion før bevægelsen; en mislykket test blokerer manøvren. Denne relætilslutning anvendes ikke på BlueBUS EPMB.

FLASH-advarselslampe, belysning og antenne

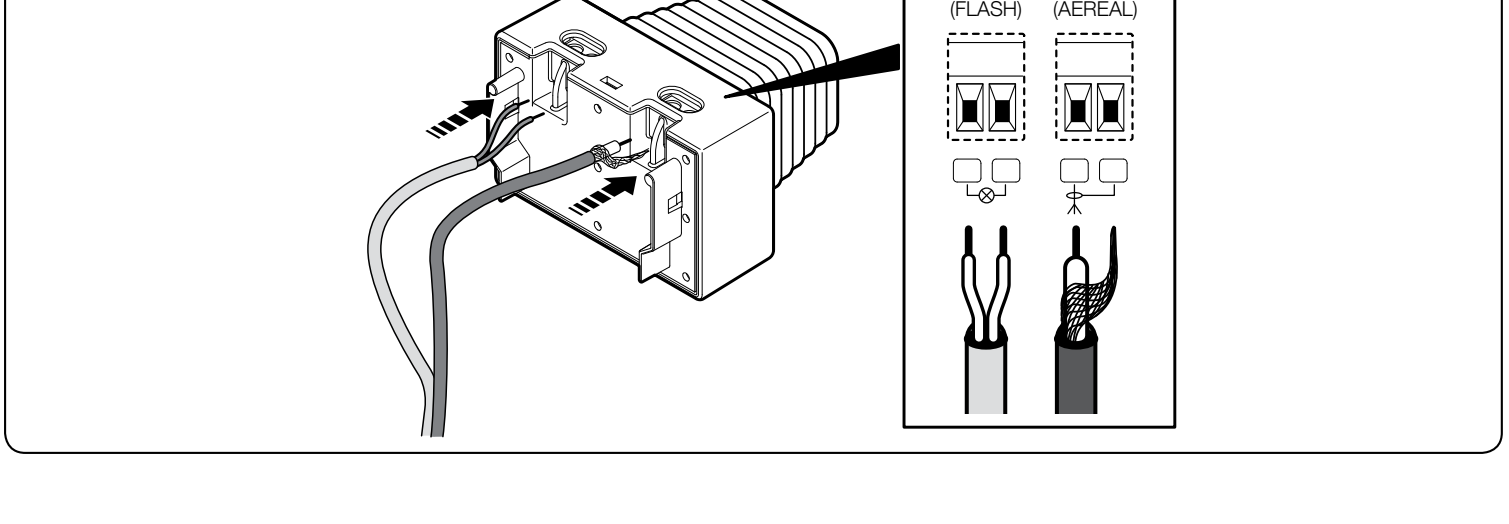

NICE ELDC tilslut den via dens klemrække, der er mærket FLASH til FLASH-parret på MCU1; standardudgangen er 24 V DC, maks. 10 W. Udgangens funktion skal indstilles korrekt under programmering. Tilslut ikke en 230 V-advarselslampe til disse klemmer.

Følg mærkningen på den tilsluttede enhed ved FLASH-parret på advarselslampen. Polernes rækkefølge er ikke angivet på denne detalje af ELDC; overfør ikke orienteringen fra hjælpeklemmelisten 24 V / GND til den. Indgangen AERIAL på ELDC er en separat antenne: tilslut koaksialkablet til styringens antennestik som vist på billedet. Forveksl ikke antennen med advarselslampens strømforsyning.

Drevet har også indbygget LED-belysning i garagen. OGI-udgangen er desuden beregnet til ekstern indikering af åbning; hvis dens funktion ændres, skal du kontrollere OGI-indstillingen og belastningen.

Første opstart og indlæring

Færdiggør først mekanikken og tilslutningerne, fastgør slæden, og ryd hele bevægelsesområdet. Kontrollér STOP, fotocellerne og den korrekte bevægelsesretning. Indlæring af positioner, indlæring af kraft og parring af fjernbetjeningen er forskellige handlinger.

Placér den sikrede port cirka midt på skinnens længde før første opstart. På en ny, ikke-konfigureret styring er 4 røde blink fra BlueBUS en normal advarsel om manglende konfiguration. Advarselslampen og det indvendige lys skal være slukket i hvile; retningsvælgeren står til venstre ved standardmontering.

1. Indlæring af BlueBUS og STOP

Tænd for strømmen. Ved første opstart blinker L1 og L2; udfør registreringen også uden tilsluttet tilbehør.
Hold OPEN + STOP/SET i cirka 3 s. Slip, når L1 og L2 begynder at blinke hurtigt.
Vent, til processen er afsluttet. STOP skal lyse, og L1 og L2 skal slukke. Ved første installation begynder L3 og L4 at blinke: positionerne skal gemmes.

Hvis du ændrer retningen med drejeomskifteren på kortet, skal du indstille den, mens strømmen er afbrudt, i overensstemmelse med drevets placering og indlære enhederne igen. Retningsændringen træder først i kraft efter denne indlæring; den foretages ikke ved at bytte ledningerne til sikkerhedstilbehøret om.

2. Lagring af åben- og lukketposition

Hold STOP/SET + CLOSE i cirka 3 s. L1 begynder at blinke.
Indstil den ønskede fulde åbning med knapperne OPEN / CLOSE. Hold STOP/SET i 3 s; L1 lyser, og den åbne position A1 er gemt. Slip.
Når L8 blinker, skal du flytte porten med OPEN / CLOSE til helt lukket position ved gulvet. Hold STOP/SET i 3 s; L8 lyser. Slip; programmerings-LED'erne slukker.
Send en SbS- eller OPEN-kommando. Drevet udfører en fuld cyklus med automatisk indlæring af kræfterne.

Hvert trin, der kræver en bevægelseskommando, har en tidsgrænse på 60 s; hvis tiden overskrides, skal positionerne indlæres igen. Styringen beregner mellempositioner, nedbremsning og delvis åbning; en mere detaljeret ændring af disse foretages via servicegrænsefladen.

Indlæring af kraft og første bevægelsestest

Indlæring af kraft udfører en automatisk åbnings- og lukkemanøvre med øget kraft. Hold personer og genstande væk fra porten under processen. Det indvendige lys blinker for at vise, at indlæringen er i gang. Efter ændringer af positioner, hastighed, retning eller mekanisk aflastning skal kraften indlæres igen.

Hvis indlæringen afbrydes af STOP, en fotocelle eller et strømsvigt, skal årsagen fjernes, og indlæringen genoptages med den næste SbS / OPEN / CLOSE-kommando.

Kontrol før idriftsættelse

Kontrollér manuel åbning og lukning over hele bevægelsesområdet med slæden frikoblet: den nødvendige kraft må ikke overstige 225 N (cirka 23 kg kraft, ikke portens vægt). Fastgør derefter slæden igen.
Gentag elektrisk åbning og lukning; porten skal nå de gemte positioner uden at hænge fast eller deformere beslagene.
Kontrollér nedbremsningen ved yderpositionerne, remmens aflastning efter standsning, manuel frikobling og genfastgøring.
Afbryd hver fotocelle ved TX, ved RX og midt i strålen; kontrollér, at sikkerhedsreaktionen er korrekt. Afprøv alle STOP-enheder.
Teknikeren skal måle slagkræfterne og kontrollere hele portens sikkerhed. En dårlig mekanik må ikke skjules ved at øge kraften. Mål igen, hver gang kraften ændres.
Giv brugeren instruktioner om betjening, frikobling og vedligeholdelse. Passér kun gennem porten, når den er helt åben og står stille.

Programmering af MCU1

Brug OPEN, STOP/SET, CLOSE og LED L1–L8 på kortet. Programmer, mens porten står stille. Hvis en knap på kortet trykkes under en normal bevægelse, sender den en STOP-kommando. Et kort blink fra den valgte funktions-LED angiver OFF, et længere blink ON. Kontrollér portens sikkerhed igen efter ændring af kraft eller følsomhed.

Niveau I – funktioner ON / OFF

Hold STOP/SET nede, indtil L1 begynder at blinke, og slip derefter.
Brug OPEN / CLOSE til at flytte den blinkende LED til den ønskede funktion.
Tryk kort på STOP/SET for at ændre ON / OFF. Indstil eventuelt den næste funktion.
Vent for at gemme og afslutte 20 s uden at trykke på knappen.

LED – funktion	Betydning / fabriksindstilling
L1 – Automatisk lukning	ON: Efter åbning lukker porten efter pausen på niveau II/L1. OFF: Afventer en kommando. Fabriksindstilling: OFF.
L2 – Lukning efter fotocelle	ON: Når fotocellen frigøres, bruges en pause på 5 s. Med automatisk lukning kan porten stoppe åbningen, når lysstrålen frigøres; uden automatisk lukning fuldfører den åbningen og lukker efter 5 s. STOP annullerer denne efterfølgende reaktion. Fabriksindstilling: OFF.
L3 – Luk altid	ON: Hvis porten registreres som åben, når strømmen vender tilbage, blinker advarselslyset i 5 s, før porten lukker. Fabriksindstilling: OFF.
L4 – Standby	ON: Efter 1 minuts inaktivitet slukkes en del af elektronikken; BlueBUS blinker langsomt. Tag højde for strømforsyningen til det tilsluttede udstyr. Fabriksindstilling: OFF.
L5 – Beskyttelse mod uautoriseret åbning	ON: Hvis en tvungen åbning registreres, udføres en lukning. Signalering i appen kræver en kompatibel grænseflade og korrekt indstilling. Fabriksindstilling: OFF.
L6 – Forblink	ON: Advarselslyset blinker i 3 s, før bevægelsen begynder. Fabriksindstilling: OFF.
L7 – Deaktivering af den interne radio	ON: Den interne modtager er deaktiveret, f.eks. ved brug af en ekstern OXI/OXIBD. OFF: Den indbyggede radio er aktiv. Fabriksindstilling: OFF.
L8 – Let / tung port	ON: Forudindstilling til en let port. OFF: Forudindstilling til en tung port. Ændrer gruppen af værdier for kraft, følsomhed og hastighed; derefter skal kraften indlæres. Fabriksindstilling: OFF.

Niveau II – indstillelige værdier

Hold STOP/SET nede, indtil L1 begynder at blinke; slip knappen.
Vælg med OPEN / CLOSE parameterens input-LED.
Hold STOP/SET nede. Efter cirka 3 s lyser LED'en for den aktuelle værdi. Hold fortsat STOP/SET nede, og vælg en anden værdi-LED med OPEN / CLOSE.
Slip STOP/SET. Indstil den næste parameter, eller vent 20 s uden at trykke på knapper for at gemme og afslutte.

Værdi-LED'en for fabriksindstillingen er vist med fed skrift. Forudindstillingen for let/tung port eller indstilling via servicegrænsefladen kan ændre nogle værdier; den aktuelle visning på printkortet er afgørende.

Input-LED – navn og beskrivelse	Indstillings-LED – værdi
L1 – Pause Tid for automatisk lukning; gælder, når I/L1 er ON.	L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s
L2 – SbS-kommando Sekvens for trin-for-trin-indgangen og den første radiokommando. Tilstandene L4, L5, L7 og L8 ændrer også kommandoerne OPEN / CLOSE.	L1 – åbn – stop – luk – stop L2 – åbn – stop – luk – åbn L3 – åbn – luk – åbn – luk L4 – fælles indgang L5 – fælles indgang 2; holdes nede i over 2 s = STOP L6 – SbS 2; holdes nede i over 2 s = delvis åbning L7 – bevægelse kun, mens kommandoen holdes nede L8 – automatisk åbning, lukning mens knappen holdes nede
L3 – Hastighed Procent af den maksimale hastighed. Efter ændring skal kraften indlæres igen.	L1 – 30 % L2 – 44 % L3 – 58 % L4 – 72 % L5 – 86 % L6 – 100 % L7 – åbning V4 (72 %), lukning V2 (44 %) L8 – åbning V6 (100 %), lukning V4 (72 %)
L4 – FLASH (OUT1) Udgangens funktion skal passe til belastningen. Udgang 24 V DC, maks. 10 W. Lås, falle og magnet skal være af elektromagnetisk type uden egen elektronik.	L1 – indikator for åben port L2 – aktiv kun, når porten er helt lukket L3 – aktiv kun, når porten er helt åben L4 – advarselslys under bevægelse L5 – elektrisk falle: aktiv under åbning, mekanisk låsning ved lukning L6 – elektrisk lås: aktiveres ved åbningens start i den indstillede tid L7 – magnetlås: aktiv, når porten er helt lukket; frigøres før åbning L8 – vedligeholdelsessignal
L5 – OGI (OUT2) Anden udgang 24 V DC, maks. 10 W; ved fototest skal TX tilsluttes korrekt, og indlæringen skal udføres igen.	L1 – OGI-indikator for åben port L2 – PHOTOTEST: strømforsyning til TX og kontrol før bevægelse L3 – portstatus: aktiv under bevægelse, slukket, når porten står stille L4 – garagebelysning: følger det indvendige lys L5 – radiokanal 1 L6 – radiokanal 2 L7 – radiokanal 3 L8 – radiokanal 4
L6 – Motorkraft Reguleringsværdier i %: åbning / lukning. Dette er ikke den kraft, der måles ved et sammenstød.	L1 – 60 / 30 % L2 – 60 / 40 % L3 – 70 / 40 % L4 – 70 / 50 % L5 – 80 / 50 % L6 – 80 / 60 % L7 – 90 / 70 % L8 – 90 / 80 %
L7 – Følsomhed over for forhindringer Følsomhedsniveauer for åbning / lukning; værdierne er ikke i newton.	L1 – deaktiveret L2 – 10 / 20 L3 – 20 / 30 L4 – 30 / 40 L5 – 40 / 50 L6 – 50 / 60 L7 – 60 / 70 L8 – 70 / 80
L8 – Aflastning af mekanikken En kort reversering afspænder mekanikken, når lukningen er gennemført. Efter ændringen skal kraften indlæres.	L1 – uden aflastning L2 – minimum L3 – mellemtrin 3 L4 – mellemtrin 4 L5 – mellemtrin 5 L6 – mellemtrin 6 L7 – mellemtrin 7 L8 – maksimum

Hvis du tildeler en radiokanal til OGI-udgangen, er den aktiv, mens den pågældende radiokommando udføres. Den samme kanal udfører derefter ikke motorens oprindelige kommando. Denne udgangsfunktion er ikke tilgængelig for tovejssendere af typen BD.

Hvis L1 og L8 blinker samtidigt under indstillingen, ligger den aktuelle værdi uden for kortets indstillingsområde, f.eks. efter indstilling via servicegrænsefladen. Kontrollér denne indstilling, eller brug knapperne OPEN / CLOSE til at vælge en passende værdi i indstillingsmenuen.

Fjernbetjeninger og parring

Modtageren er indbygget. MYGO4 fra sættet skal gemmes i hukommelsen. MCU1 fungerer med O-Code og BD og har i tilstand 1 plads til 100 fjernbetjeninger; kontrollér kodningen, ikke kun frekvensen 433,92 MHz, hvis du vil tilføje endnu en fjernbetjening.

Tilstand 1 – alle knapper

Hold RADIO nede, indtil den grønne LED R lyser, og slip derefter.
Inden for 10 s skal du holde en vilkårlig knap på en envejsfjernbetjening nede. Slip knappen, når R blinker grønt første gang af tre.
På en tovejsfjernbetjening skal du trykke på knappen og straks slippe den; tre grønne blink fra R og en kort vibration fra en kompatibel fjernbetjening bekræfter, at den er gemt.

Knap i tilstand 1	Kommando
1	Trinvis kommando SbS
2	Delvis åbning
3	Åbn
4	Luk

Tilstand 2 – én knap

Tryk på RADIO, og slip knappen n gange, svarende til kommandonummeret. LED R gentager antallet. Gem den valgte knap på fjernbetjeningen inden for 10 s på samme måde som ovenfor; gentag proceduren for den næste knap.

Antal tryk på RADIO	Kommando
1	SbS
2	Delvis åbning 1
3	Åbn
4	Luk
5	STOP
6	SbS til fællesindgangen
7	SbS med høj prioritet
8	Delvis åbning 2
9	Delvis åbning 3
10	Åbn, og deaktivér automatikken
11	Luk, og deaktivér automatikken
12	Deaktivér automatikken
13	Aktivér automatikken
14	Belysning – timer
15	Belysning – tænd/sluk

På MCU1 kan knappen med høj prioritet også styre automatikken, når den er deaktiveret. Brug SbS til almindelig betjening; vælg kun deaktiveringskommandoerne, hvis du har brug for denne funktion.

Tilføjelse af en fjernbetjening ved hjælp af en eksisterende

Udfør proceduren inden for portåbnerens rækkevidde, og kun når indlæring er aktiveret. Gælder envejsfjernbetjeninger.

Hold den ønskede knap på den nye fjernbetjening nede i 7 s og slip den.
Tryk langsomt tre gange på den gemte knap på den oprindelige fjernbetjening, og slip den igen hver gang.
Tryk én gang på den samme knap på den nye fjernbetjening som i første trin, og slip den igen.

Sletning af radiohukommelsen

Sletter alle gemte fjernbetjeninger. Hold RADIO nede, også efter at LED R er tændt og derefter slukket igen. Slip knappen ved det næste blink, præcis ved det femte blink. Fem hurtige blink bekræfter, at sletningen er gennemført. Sletning af radiohukommelsen er en separat handling, som er forskellig fra nulstilling af styreenheden.

For tovejsfjernbetjeninger skal den gemte parring også slettes på senderen i henhold til dens vejledning.

Sletning af én fjernbetjening eller knap

Hold RADIO på kortet nede, indtil den grønne R lyser og derefter slukker igen. Slip RADIO på dette tidspunkt; vent ikke på det femte blink, som ved sletning af hele hukommelsen.
På en envejs- fjernbetjening skal du holde den gemte knap nede. Slip den ved det første af R's fem hurtige grønne blink.
På en tovejs- fjernbetjening skal du i stedet trykke på knappen og straks slippe den. Fem hurtige grønne blink fra R bekræfter sletningen.

I tilstand 1 kan du bruge en vilkårlig knap, og hele fjernbetjeningen slettes. I tilstand 2 skal du gentage proceduren for hver gemt knap, du vil slette.

Deaktivering af fjernindlæring

Afbryd både netstrømmen og backupforsyningen, og vent 10 s. Hold RADIO nede, og tilslut strømmen igen.
Når de gemte fjernbetjeninger er signaleret, skal du slippe RADIO præcis efter det andet korte orange blink fra R.
Vælg tilstanden inden for 5 s ved at trykke kortvarigt på RADIO: R slukket = ingen spærring; rød = indlæring spærret ved modtageren; grøn = spærring med adgangskode; orange = begge spærringer.
Tryk på en gemt knap på en allerede parret sender inden for 5 s for at gemme den valgte tilstand.

Nulstilling af styreenheden

Nulstilling sletter styreenhedens brugerdefinerede indstillinger. Hold OPEN + CLOSE nede i ca. 3 s, indtil L1–L8 lyser; slip knapperne. Tre sekunders hurtig blinkning bekræfter, at nulstillingen er gennemført. Efter nulstillingen skal du udføre indlæring af enhederne, positioner og en test af porten. Denne procedure sletter ikke radiokoderne i hverken den indvendige eller den eksterne modtager.

Fejlfinding og afhjælpning

FLASH angiver fejl ved antallet af korte blink. Blinkserien gentages efter en pause på 1 s; tæl én serie.

Signal	Årsag og næste trin
1 blink	Lukning / position Der blev ikke fundet et gulv under lukningen. Indstil igen den lukkede position.
2 blink	Fotoceller Fjern forhindringen, kontrollér justeringen og tilslutningen af fotocellerne. Reaktion ved en forhindring er forventet.
3 blink	Kraftbegrænsning Kontrollér portens bevægelse manuelt, fjedrene, forhindringer og friktion. Indstil ikke automatisk en højere kraft; kontrollér mekanikken og sikkerheden.
4 blink	STOP Kontrollér STOP-sikkerhedsanordningen og eventuelle blokeringer af styringen.
5 blink	Parameterhukommelse Vent mindst 30 s, og prøv derefter at sende en kommando. Hvis fejlen fortsætter, skal du bestille service.
6 blink	Manøvretidsgrænse Vent nogle minutter, så motoren kan køle af. Kontrollér belastningen under drift og portens modstand.
7 blink	Internt elektrisk kredsløb Afbryd alle strømforsyninger i nogle sekunder. Hvis fejlen fortsætter, skal service kontrollere printkortet og motorens ledningsføring.
8 blink	Konstant kommando Fjern den konstant aktive kommando, f.eks. en fastlåst knap eller et relæ; kontrollér SbS.
9 blink	Automatik stoppet Der er sendt en kommando om at stoppe automatikken. Hvis automatikken blev låst med den tilsvarende radiokommando, skal du genaktivere den med kommandoen Oplås automatik (kommando 13).

LED / visning	Betydning og kontrol
BlueBUS – 2 grønne blink/s	Normal drift. To hurtige grønne blink angiver en ændring af indgangen.
BlueBUS – hurtige og længere røde blinkserier	Kortslutning på bussen: Kontrollér kablerne, mens strømmen er afbrudt. Når fejlen er afhjulpet, vender den normale signalering tilbage efter cirka 10 s.
STOP slukket	STOP aktiv; kontrollér sikkerhedstilslutningen.
PHOTO slukket	PHOTO-relæindgangen er aktiveret.
SbS lyser	Kommando til stede; hvis knappen ikke er aktiveret, skal du kontrollere kabler og relæ.
L1 + L2 blinker	En indlæring af enheder.
L3 + L4 blinker	En indlæring af positioner.
Rødt lys under bevægelse	Det indstillede vedligeholdelsesinterval er overskredet; udfør et eftersyn.
L1 til L8 lyser efter hinanden	Firmwareopdatering: Vent, og afbryd ikke strømforsyningen.

L1–L8 under bevægelse: Flere tændte eller blinkende LED'er angiver motorens aktuelle belastning, fra lav ved L1 til høj ved L8. Denne signalering er ikke i sig selv en fejl eller en indstillings-LED for motorkraft. Ved usædvanligt høj belastning skal du kontrollere, om der er forhindringer, og kontrollere portens mekanik.

Brug ikke automatikken på normal vis, hvis en sikkerhedsanordning er defekt. Frigør porten sikkert manuelt og bestil en reparation. Udskift kun sikringen med en af samme type og mærkeværdi; reparér den ikke ved at forbinde den uden om.

PS124-reservebatteri

PS124 monteres i motorens dertil beregnede rum og tilsluttes det angivne stik i henhold til monterings-PDF'en. Tilslut det først, når mekanikken, ledningsføringen og programmeringen er færdig. Batteriet leverer spænding, også når netstrømmen er afbrudt: Afbryd både netstrømmen og PS124. Antallet af bevægelser under strømsvigt afhænger af batteriets tilstand, temperaturen og portens modstand.

Frigørelse og manuel betjening

Frigør kun porten, når den står stille. Hvis en fjeder er defekt, eller porten ikke er afbalanceret, kan den frigjorte port falde ukontrolleret; sørg for at sikre den, og tilkald en tekniker. Hvis garagen kun er tilgængelig gennem denne port, skal der på forhånd findes en løsning til udvendig frigørelse, der passer til den pågældende port.

Træk i frigørelsessnoren A. Vognen kobles fra, så porten sikkert kan skubbes manuelt.
Træk igen i snoren A som vist på den anden illustration for at koble vognen til igen.
Skub porten manuelt, indtil vognens øverste og nederste del er på linje og går i indgreb. Kontrollér, at vognen er låst fast, før du sender en elektrisk kommando.

Vedligeholdelse og sikker betjening

Planlæg eftersyn senest hver 6. måned eller efter 3 000 manøvrer, alt efter hvad der indtræffer først. Afbryd alle strømforsyninger før vedligeholdelse. Kontrollér skinnen, remmen, vognen, beslagene, korrosion, fjedrene og portens balance; udskift slidte dele. Gentag testen af sikkerhedsanordningerne og kræfterne efter eftersynet.

Opbevar fjernbetjeninger utilgængeligt for børn. Gå ikke ind i portens bevægelsesområde, mens den er i bevægelse. Stop driften ved usædvanlig støj, ryk eller forringet balance, og kontakt service. Aflever elektronik og batterier til den relevante indsamlingsordning, ikke i restaffaldet.

Tekniske data for SPIDER800

Parameter	Værdi
Anvendelse	Elektromekanisk garageportåbner til boliger.
Styreenhed	Indbygget MCU1, BlueBUS og LED L1–L8.
Netforsyning	230 V AC ±10 %, 50/60 Hz; beskyttelsesleder.
Maksimal / nominel kraft	800 / 400 N.
Nominelt / maksimalt effektforbrug	180 / 280 W.
Maksimal hastighed	0,20 m/s; den faktiske hastighed afhænger af indstillingen og belastningen.
Cyklusser/dag	50; overhold også øvrige driftsgrænser.
Kontinuerlig drift	Højst 4 minutter.
Kapslingsklasse / temperatur	IP40; −20 til +55 °C.

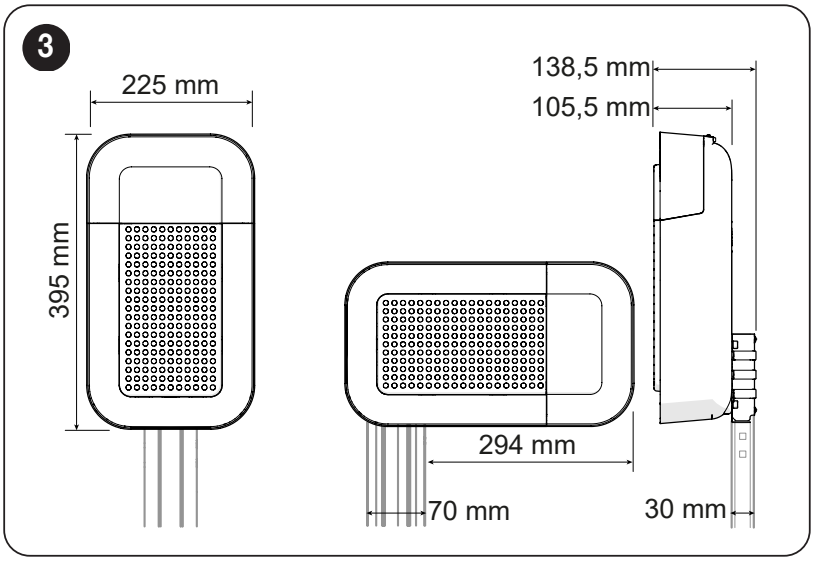

Motorhovedets mål	225 × 395 × 105 mm; monteringsdetaljer fremgår af tegningen.
Motorens vægt	4,9 kg; ikke vægten af hele sættet.
Hjælpeudstyr	24 V DC, tolerance −30 % / +50 %, samlet maks. 100 mA; polaritet og klemmer.
Backup	PS124 – ekstraudstyr.
Belysning	Indbygget LED.

Manual til NICE SPIDER800-portåbner

PDF

Hvordan bestiller jeg denne vare?

Vælg den løsning, der passer dig bedst:

bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
bestil via e-mail: bestil på [email protected]

Spørg os om alt vedrørende produktet Drivsystem til garageport op til 11,4/12,6 m² NICE SPIDER800

Produkt:	Drivsystem til garageport op til 11,4/12,6 m² NICE SPIDER800
Navn:
E-mail:
Telefon:
Besked:
	Denne side er beskyttet af Google reCAPTCHA.

Udskriv siden

HURTIG KONTAKT

E-mail:

[email protected]
