Beskrivelse af produktet Hurtig NICE Hyke HK7024 HS-drev
NICE HYKE HK7024HS er en hurtig ledarmsmotor irreversibel motor til én fløj på en svingport. Den har en indbygget styreenhed; til en dobbeltfløjet port suppleres den med HK7224HS.
Motoren kører på 24 V DC. 230 V AC tilsluttes den integrerede HK7024HS-enhed, ikke direkte til den ekstra motor. Takket være ledarmen kan den også monteres, når hængslet er forskudt på et bredere underlag, hvis placeringen og den frie plads passer til monteringsdiagrammet. Ved standardmontering tager en åbning på 90° cirka 10 s.
| Hurtig navigation | |
|---|---|
| Valg af motor | Tilbehør |
| Montering | Arm og anslag |
| Tilslutning | Klemmer |
| Første opstart | Programmering |
| Fejlfinding | Nulstilling |
| Vedligeholdelse | Levetid |
| Specifikationer | Manual PDF |
Valg af motor og grænser for portfløjen

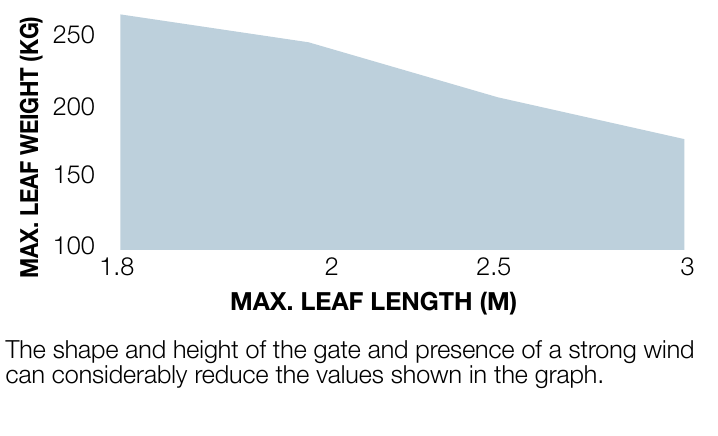

For HYKE HS gælder særskilte maksimumværdier for længde 3 m og vægt 270 kg. De gælder ikke samtidig: Det er kombinationen ifølge diagrammet, der er afgørende. For en 3 m lang fløj viser diagrammet cirka 175 kg; for en 1,8 m lang fløj cirka 260 kg. En længde på 3 m og en vægt på 250 kg udgør derfor ikke en tilladt kombination for én portfløj. Massiv fyldning, vind, dårlig balance eller modstand under bevægelse kan sænke grænsen yderligere.
Diagrammet viser portfløjens længde vandret og vægten lodret for én portfløj.
Med den korte arm er kapaciteten lavere end med den fulde arm. Kontrollér portens frie bevægelse, fløjens styrke og armens sikre placering, før du vælger. Der skal bruges én motor pr. portfløj; to motorer øger ikke den tilladte vægt for én portfløj.
Styring og kompatibelt tilbehør
| Hvad | Hvorfor | Type |
|---|---|---|
| Motor og styring | Én motor pr. portfløj. Til den anden portfløj skal du tilføje HK7224HS. | HK7024HS har en integreret enhed; HK7224HS er ikke en selvstændig styreenhed. |
| Radiomodtager | SM-stik i HK7024HS-styreenheden; vælg modtager efter senderens kodning. | OXI, OXIBD, OXILR. OXILR passer til LR-fjernbetjeninger. |
| Fjernbetjening | Parres med den installerede modtager; frekvensen alene afgør ikke kompatibiliteten. | INTI2, ON2E, ON3EBD med OXIBD, ON3ELR med OXILR. De oprindelige FLO2RE og NICEWAY skal kontrolleres i forhold til den faktiske modtager. |
| Fotoceller | Sikkerhedsudstyr på BlueBUS; udfør indlæring efter tilføjelse. | EPSB, EPMB, EPLB, F210B. EPMOW kræver grænsefladen IBW. |
| Advarselslampe | Angiver bevægelse. FLASH-udgangen er 12 V DC / maks. 21 W. | ELDC eller WLT afhængigt af tilstand og udgangens strømforbrug. |
| Nødstrømforsyning | Til HK7024HS ved strømsvigt efter kontrol af printkort og stik. | PSS124. Den ældre PS124 kræver en passende adapter; tilslut den ikke direkte. |
Montering og kontrol af monteringssted

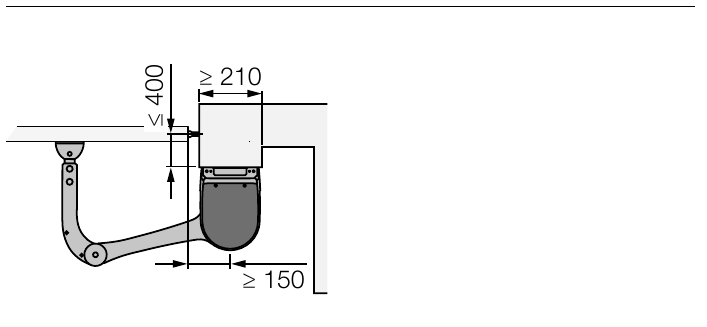

Underlaget skal kunne bære beslaget sikkert, og armen skal kunne dreje frit gennem hele bevægelsesbanen. Afsæt mindst 210 mm plads i bredden. Ved den viste montering skal afstanden fra motorens akse til den modstående forhindring være mindst 300 mm; mål den næste dimension på 150 mm og hængslets afstandsforskydning efter den relevante tegning. Dette er ikke universelle mål for stolpen. En hængselsforskydning på op til cirka 400 mm er kun mulig med en geometri, der svarer til tegningen og diagrammet. Vælg beslagets ankre ud fra det faktiske underlag; de følger ikke med motoren.

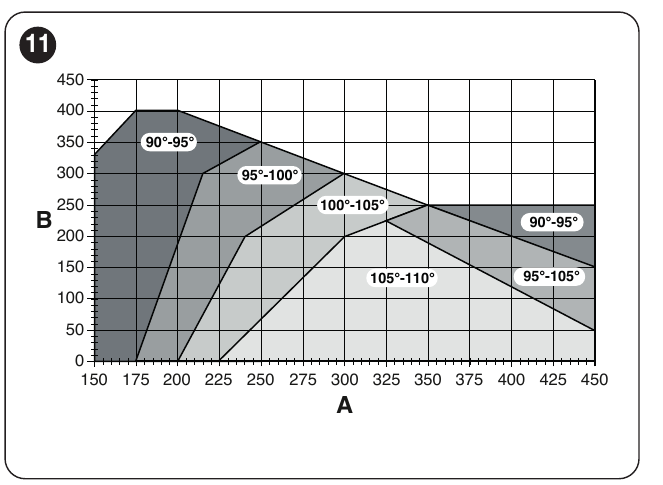

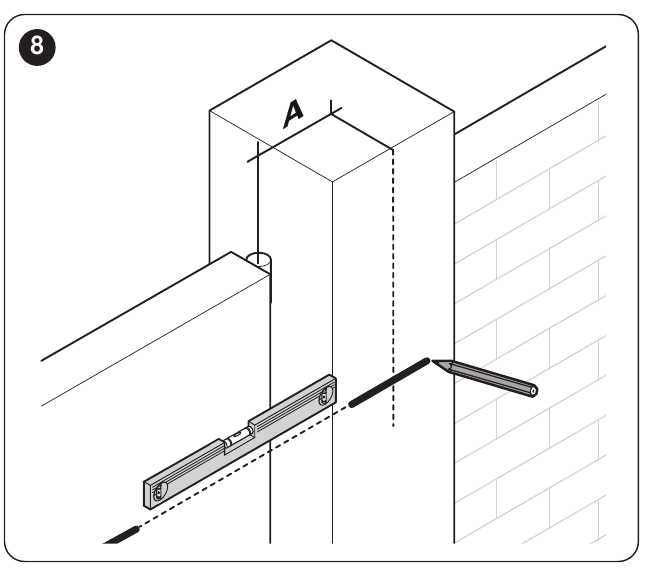

Mål hængselaksens position, beslagets placering og den ønskede vinkel, før du borer. Brug den originale A/B-dimensionstabel til hele armen; fastgør lågebeslaget på en solid del af rammen. Med den fulde arm er den maksimale åbningsvinkel 110° ifølge monteringsdiagrammet. Reparér først en låge, der går trægt, er deformeret eller mangler faste endestop.

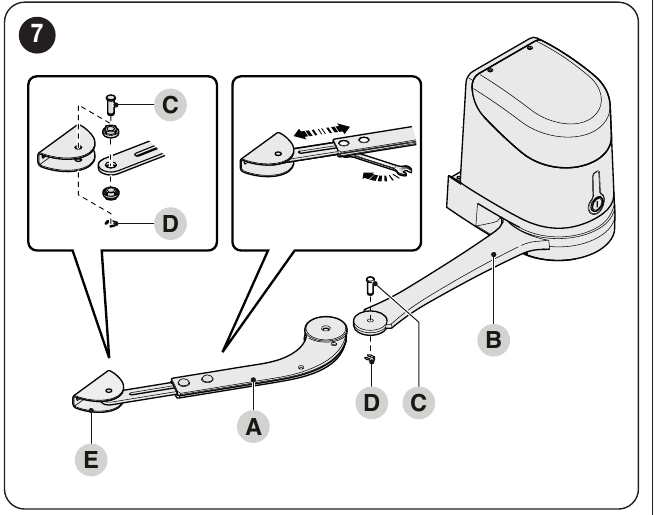

Fuld og afkortet arm, endestop

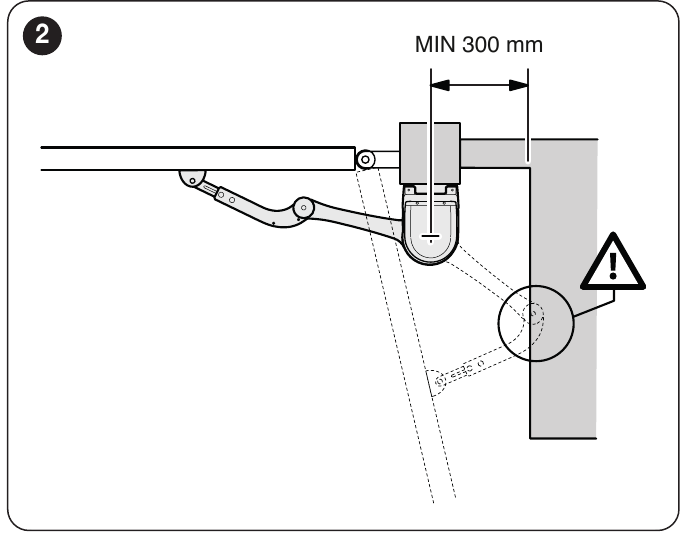

Mål den frie afstand E ved forhindringen. Brug den fulde arm ved E på mindst 650 mm; ved E på 300–650 mm skal den afkortes efter monteringsvejledningen. Den afkortede arm begrænser den tilladte vinkel og kombinationen af længde og vægt; ved denne konfiguration skal du følge diagrammet og ikke overskride den projekterede åbningsvinkel. Afkortningen skal udføres på de angivne steder på den originale arm, ikke efter skøn.
Når motoren er fastgjort, skal du justere armen og lågebeslaget ved det yderste faste punkt, kontrollere, at armen går korrekt i indgreb i endepositionen, og indstille de mekaniske stop for åbning og lukning. Frikobl motoren, og bevæg lågen manuelt gennem hele vandringen; bevægelsen skal være let og uden sammenstød.
Elektrisk tilslutning

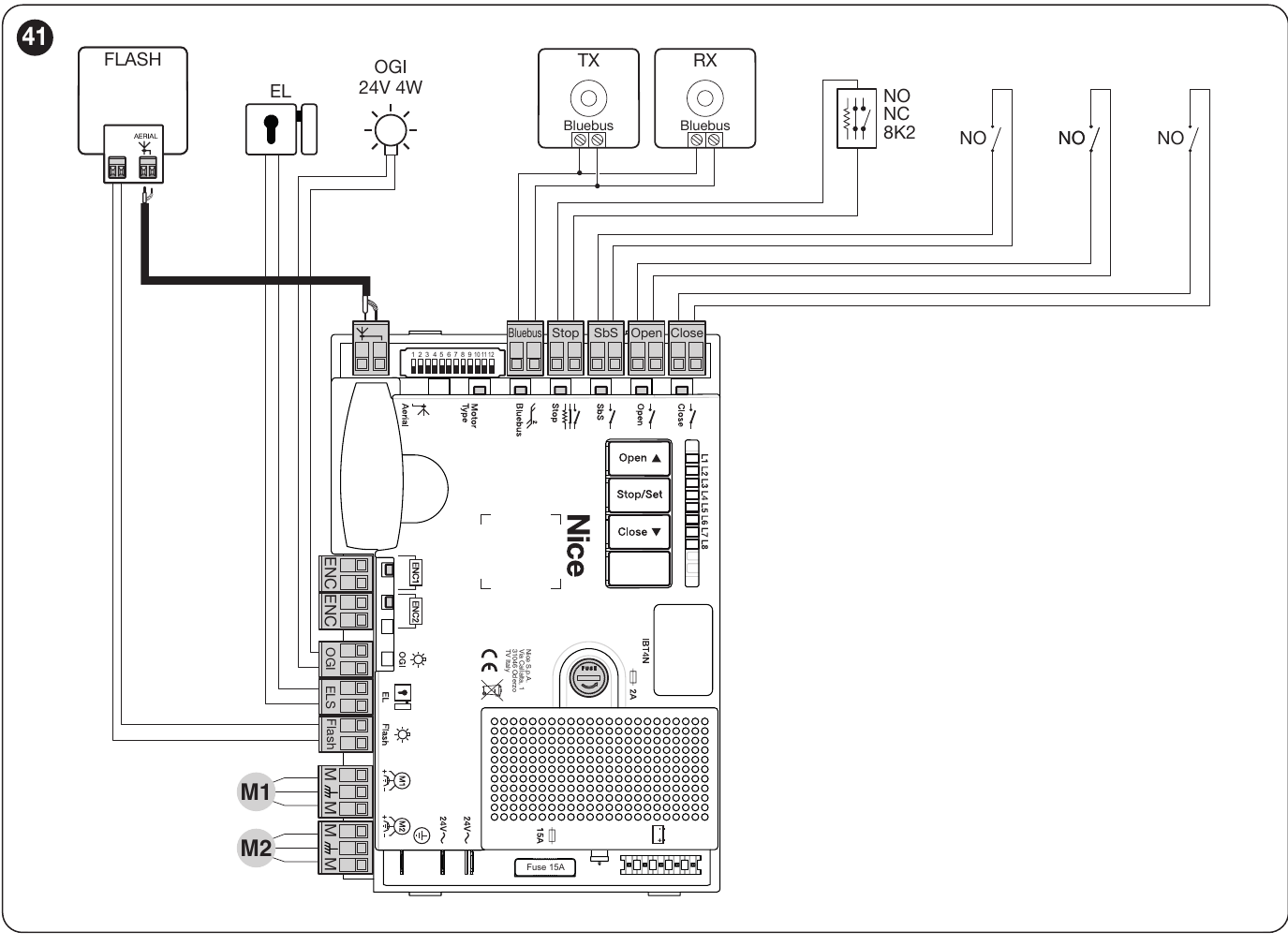

Det integrerede styrekort styrer begge motorer. På en enkeltfløjet låge tilsluttes motoren til M2, mens M1 forbliver ubrugt. Ved to lågefløje er M1 den fløj, der lukker først, og M2 den anden; tilslut de tilhørende enkodere til ENC1/ENC2. Afbryd både netforsyningen og backupstrømforsyningen under arbejdet. Til den anden motor skal der bruges et 3 × 1,5 mm² kabel på op til 10 m og et 2 × 1 mm² enkoderkabel på op til 10 m; den konkrete kabelføring og ledningstværsnittet skal passe til installationen.
Strømforsyning til tilbehør og polaritet
| Klemmer | Tilslutning |
|---|---|
| BlueBUS | To ledere til kompatible fotoceller; uden polaritet. Gentag indlæringen efter ændring af enheder. |
| SbS (+) og STOP (−) | Hjælpestrøm 24 V DC, maks. 200 mA mellem de klemmer på det integrerede styrekort, der er mærket som vist på billedet. Spændingen er også til stede i standbytilstand. Disse klemmer fungerer også som kommando- og sikkerhedsindgang; strømforsyningen til tilbehøret skal tage højde for kontakternes tilslutning. |
| STOP, SbS, OPEN, CLOSE | Potentialfrie kontakter; STOP kan være NO, NC eller en modstand på 8,2 kΩ afhængigt af indlæringen. Der tilordnes ikke +/− til selve kontakten. |
| ENC1 / ENC2 | Den tilhørende motors enkoder; følg vejledningen uden polaritet. |
| FLASH | 12 V DC, maks. 21 W; vælg advarselslampen efter driftsmåde og strømforbrug. Polariteten på enkelte umærkede udgange må ikke gættes. |
| ELS / OGI | ELS: lås 12 V AC, maks. 15 VA. OGI: signalering 24 V DC, maks. 4 W. Udgangenes funktion kan ændres ved programmering. |
Første opstart og indlæring af positioner

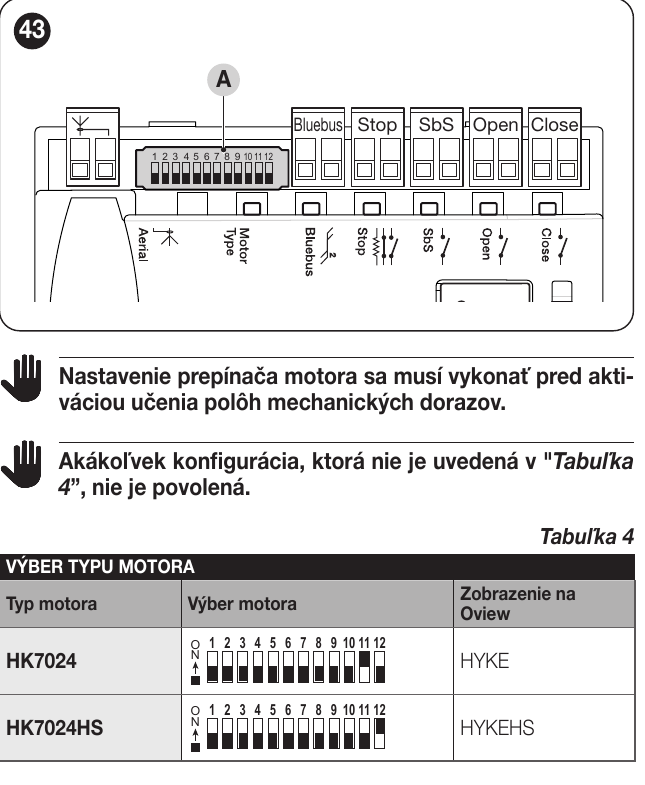

På HK7024HS-styrekortet indstilles motortypen, før positionerne indlæres. På den viste 12-positioners kontakt er position 12 slået til for HYKE HS; de øvrige positioner er slået fra. Hvis dit styrekort har en anden mærkning eller udformning, skal indstillingerne foretages ud fra det faktisk monterede styrekort.
- Kontrollér, at tilslutningerne er korrekte, de mekaniske stop er indstillet, og der er fri plads. Placér lågefløjen cirka midt i dens vandring, før strømmen tilsluttes.
- Efter tænding skal BlueBUS blinke cirka én gang i sekundet; fotocellernes LED'er reagerer, og FLASH forbliver slukket.
- Tryk samtidigt på Open og Stop/Set i cirka 3 s, indtil L1 og L2 begynder at blinke hurtigt. Efter indlæringen skal STOP lyse, og L1/L2 skal være slukket.
- Kontrollér, at motoren er indstillet til HS. Tryk på Stop/Set + Close i cirka 5 s, indtil L3/L4 blinker hurtigt. Styreenheden lukker først M1 langsomt, derefter M2, åbner begge fløje og lukker dem derefter hurtigt. Ved brug af én motor springes M1 over.
- Hvis den forkerte lågefløj bevæger sig først eller i den forkerte retning, skal indlæringen standses; en kvalificeret tekniker skal rette tilslutningen af motoren og den tilhørende enkoder og gentage indlæringen. Aktivering af en fotocelle eller STOP afbryder indlæringen.
- Kontrollér retning, nedsat hastighed, endestop og alle sikkerhedsanordninger ved at gennemføre flere fulde cyklusser. Lågefløjen skal også kunne betjenes let, når motoren er frikoblet.
Programmering på det integrerede styrekort
Første niveau: Hold Stop/Set nede, indtil L1 begynder at blinke, og slip derefter knappen; vælg LED med Open/Close, og skift tilstand med Stop/Set (hurtigt blink = OFF, langsomt blink = ON). Vent 10 s, når du er færdig. Der må højst gå 20 s mellem knaptryk.
| LED – funktion | Tilstand ON / OFF |
|---|---|
| L1 – Automatisk lukning | Lukker efter pausetiden; OFF = halvautomatisk drift. Fabriksindstilling: OFF. |
| L2 – Lukning efter fotocelle | Når automatisk lukning er aktiveret, forkortes pausen til 5 s efter aktivering af en fotocelle. Hvis automatisk lukning er slået fra, aktiveres den med den programmerede pause, når en fotocelle aktiveres. Fabriksindstilling: OFF. |
| L3 – Luk altid | Hvis lågen står åben, når strømmen genetableres, begynder den efter 10 s at blinke i 5 s og lukker derefter. Fabriksindstilling: OFF. |
| L4 – Standby for alle | Efter et minut uden bevægelse slukkes BlueBUS og de fleste LED'er. Fabriksindstilling: OFF. |
| L5 – ELS-udgang som lys | ON ændrer den elektriske lås til et høflighedslys. Fabriksindstilling: OFF. |
| L6 – Forudgående blink | ON tænder advarselslampen 3 s før bevægelsen. Fabriksindstilling: OFF. |
| L7 – CLOSE som delvis åbning 1 | ON ændrer funktionen af CLOSE-indgangen. Fabriksindstilling: OFF. |
| L8 – OGI som vedligeholdelsesindikator | ON ændrer funktionen af indikatoren for åben låge. Fabriksindstilling: OFF. |
Andet niveau: Hold Stop/Set nede, indtil L1 begynder at blinke, og slip derefter knappen; vælg indgangs-LED med Open/Close. Hold Stop/Set nede igen; efter cirka 3 s lyser den aktuelle værdi. Mens du stadig holder Stop/Set nede, skal du vælge LED'en for den ønskede værdi med Open/Close, derefter slippe Stop/Set og vente 10 s. Fabriksindstillingerne for dette styrekort er markeret med fed skrift.
| Indgangs-LED – parameter | Indstillings-LED – værdi |
|---|---|
| L1 – Pausetid | L1 5 s; L2 15 s; L3 30 s; L4 45 s; L5 60 s; L6 80 s; L7 120 s; L8 180 s. |
| L2 – Trinvis drift | L1 Å–S–L–S; L2 Å–S–L–Å; L3 O–Z–O–Z; L4 bolig; L5 bolig 2; L6 kort kommando til fodgængeråbning; L7 tilstedeværelse af person; L8 halvautomatisk åbning og lukning ved at holde kommandoen inde. |
| L3 – Motorhastighed | L1 meget langsomt; L2 langsomt; L3 middel; L4 hurtigt; L5 meget hurtigt; L6 meget hurtigt; L7 hurtig åbning/langsom lukning; L8 meget hurtig åbning/middel lukkehastighed. |
| L4 – Aflastning efter lukning | L1 ingen; L2 niveau 1 ≈100 ms; L3 niveau 2; L4 niveau 3; L5 niveau 4; L6 niveau 5; L7 niveau 6; L8 niveau 7 ≈800 ms. |
| L5 – Motorkraft | L1 minimum; L2 niveau 2; L3 niveau 3; L4 niveau 4; L5 niveau 5; L6 niveau 6; L7 niveau 7; L8 maksimum. |
| L6 – Fodgænger-/delvis åbning | L1 M2 1/4; L2 M2 1/2; L3 M2 3/4; L4 hele M2; L5 begge fløje 1/4 af den mindre åbning; L6 begge 1/2; L7 begge 3/4; L8 begge til den mindste af de indlærte vinkler. |
| L7 – Vedligeholdelsespåmindelse | L1 500; L2 1 000; L3 1 500; L4 2 500; L5 5 000; L6 10 000; L7 15 000; L8 20 000 manøvrer. |
| L8 – Fejlhistorik | L1 sidste manøvre; L2–L8 den næstsidste til og med den ottende seneste manøvre. |
Diagnosticering
På HK7024HS blinker BlueBUS cirka én gang i sekundet ved normal drift. Langsomme L1/L2 angiver ændrede eller ikke indlærte enheder; langsomme L3/L4 angiver ikke indlærte positioner eller ændrede kontakter efter indlæring; indlær positionerne igen. En slukket STOP angiver, at sikkerhedsindgangen er aktiveret. Ved motor nummer to, HK7224HS, skal du holde øje med disse signaler på den første motorenhed med styreenheden.
Ved en fejl gentager FLASH-lampen en gruppe korte blink og gentager gruppen efter en pause på 1 sekund. Tæl blinkene i én gruppe.
| Antal FLASH-blink | Hvad skal kontrolleres |
|---|---|
| 1 | En BlueBUS-enhed er ændret eller frakoblet; gentag indlæringen af enheder efter reparationen. |
| 2 | Fotocelle eller forhindring i dens stråle. |
| 3 | Øget modstand under bevægelse eller indstilling af kraften; kontrollér først mekanikken. |
| 4 | STOP er aktiv, eller en indlært sikkerhedsindgang er ændret. |
| 5 | Fejl i styreenhedens interne parametre; vent mindst 30 s, og prøv kommandoen igen. Hvis fejlen fortsætter, skal strømforsyningen afbrydes og genetableres; kontakt service, hvis den gentager sig. |
| 6 | Grænsen for på hinanden følgende cyklusser eller cyklusser pr. time er overskredet; vent nogle minutter, indtil begrænseren tillader ny bevægelse. |
| 7 | Fejl i de elektriske kredsløb; vent mindst 30 s, og prøv kommandoen igen. Kontakt service, hvis fejlen fortsætter efter genetablering af strømforsyningen. |
| 8 | En anden konstant aktiv kommando forhindrer ny bevægelse; kontrollér styreindgangene og årsagen til den vedvarende kommando. |
| 9 | Porten er blevet låst med en kommando; lås den op med den relevante styrekommando. |
| 10 | Encoderen har registreret en forhindring eller høj friktion; kontrollér portfløjens bevægelsesbane. |
Gendannelse af indstillinger
På det integrerede HK7024HS-kort skal du holde Open og Close, indtil L1 og L2 begynder at blinke, og slip derefter knapperne. Dette gendanner programmeringens fabriksindstillinger; brugerdefinerede indstillinger går tabt. Efter nulstillingen skal du kontrollere kortets tilslutninger og signalering; hvis enheder eller positioner skal indlæres igen, skal det gøres, før anlægget tages i brug.
Manuel frigørelse og vedligeholdelse
Ved strømsvigt skal motoren frigøres med den medfølgende nøgle og håndtaget, der drejes 90°, hvorefter portfløjen kan flyttes manuelt. Lås motoren igen, før den automatiske drift genoptages. Vedligeholdelse skal udføres af en tekniker senest efter 6 måneder eller 20 000 manøvrer: teknikeren kontrollerer slid, beslaggenes fastgørelse, endestop, portens frie bevægelse og sikkerhedsudstyret.
Vejledende levetid

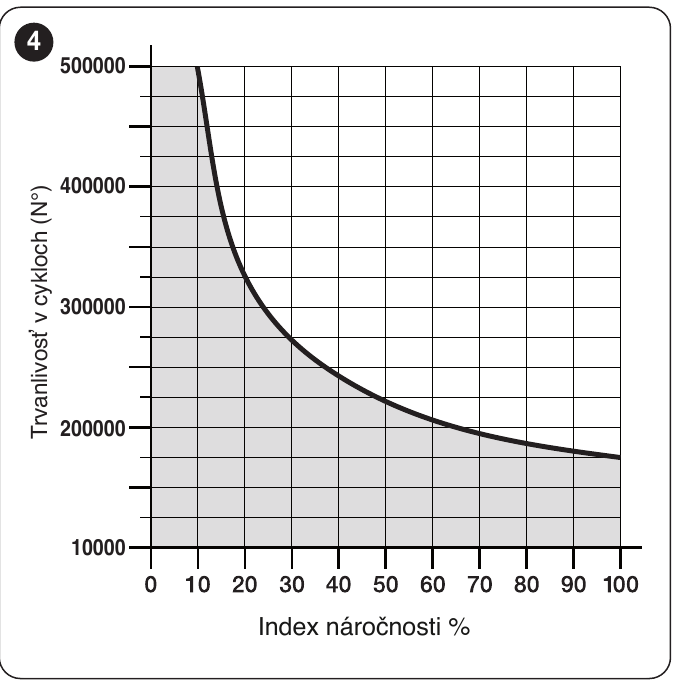

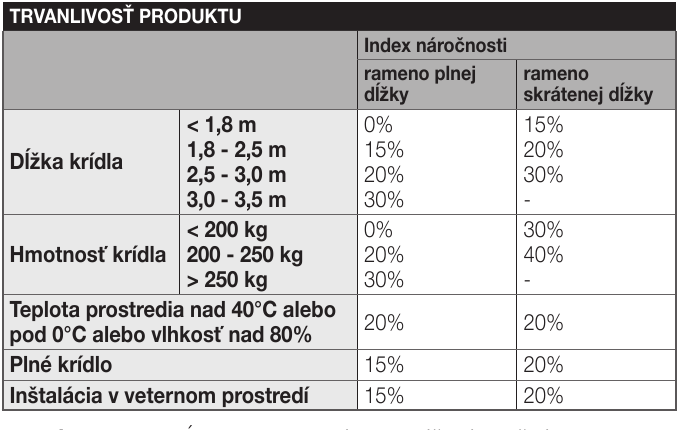

Belastningsindekset er summen af påvirkningerne fra længde, vægt, fuld eller forkortet arm, temperatur/fugtighed, massiv portfløj og vind. Producentens værdier er vejledende og udgør ikke en garanti for et bestemt antal cyklusser. Kontrollér først, at kombinationen af længde og vægt er tilladt i HYKE HS-diagrammet ovenfor; brug derefter indekset til et vejledende skøn over levetiden. Diagrammet over antal cyklusser er ikke en garanti.
Tekniske specifikationer og mål
| Parameter | Værdi |
|---|---|
| Model | NICE HYKE HK7024HS |
| Anvendelse | Hurtig leddelt motor med integreret styreenhed til én eller to portfløje. |
| Motorspænding | 24 V DC |
| Strømforsyning | 230 V AC, 50/60 Hz til den indbyggede styreenhed; motoren er 24 V DC. |
| Effektforbrug / strømforbrug | 300 W; 1,5 A ved netindgangen. |
| Tomgangshastighed | 2 omdr./min.; tid for 90° cirka 10 s ved normal montering uden acceleration og nedbremsning. |
| Startmoment / nominelt moment | 500 / 120 Nm. |
| Drift | Højst 40 cyklusser/time ved nominelt moment; kontinuerlig drift højst 7 min. |
| Driftstemperatur | −20 til +50 °C ifølge det aktuelle katalog. |
| Kapslingsklasse | IP54 med intakt dæksel. |

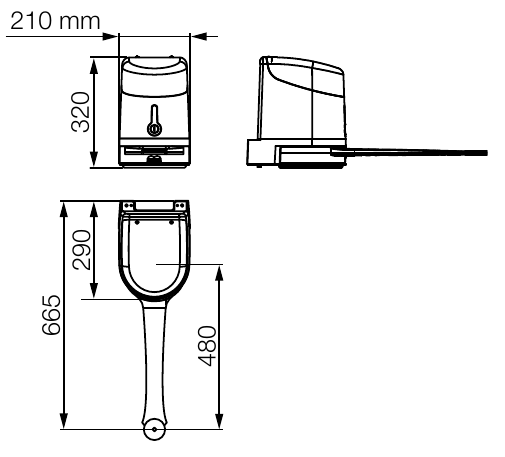

| Motorens mål | 290 × 210 × 320 mm. |
| Motorens egenvægt | 10,5 kg. |
