Hurtig og lydsvag NICE Spykit 650 HS BD-motor
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
3.630,07 kr. inkl. moms
| Vægt |
|---|
| 7,00 kg |
Beskrivelse af produktet Hurtig og lydsvag NICE Spykit 650 HS BD-motor
NICE SPYKIT 650 HS BD er et hurtigt sæt med motoren SPY650HS, 24 V DC, en separat SPYBOX BHS, modtager OXIBD og én ON3EBD. Hele sættet forsynes fra elnettet 230 V AC. Motoren er ikke-reversibel; træk i snoren for at frigøre den til manuel betjening.
Sættet indeholder 1× én-delt skinne SPYRAIL321, 3,2 m lang, med monteringstilbehør. Skinnen fører og strømforsyner den bevægelige motor.
Styring og kompatibelt tilbehør
Fotoceller, blinklys og sikkerhedskant medfølger ikke automatisk. Forhindringsdetektering erstatter ikke en sikkerhedsvurdering af hele porten eller måling af kræfterne ved overdragelse.
| Hvad | Hvorfor | Type / tilslutning |
|---|---|---|
| Styring | Separat enhed til vægmontering; styrer motoren og sikkerhedskomponenterne. | SPYBOX BHS medfølger i sættet. Klemmer og polaritet. |
| Fjernbetjening | Tovejsbetjening og besked om modtagelse af kommando / portens status. | OXIBD + 1 × ON3EBD medfølger i sættet; parring med OXIBD. |
| Skinne | Fører og strømforsyner den bevægelige motor. | 1× SPYRAIL321 — én-delt skinne, 3,2 m lang med monteringstilbehør. Montering og isolering. |
| Fotoceller | Kontrol af forhindringer i det beskyttede område. | EPSB, EPMB, EPLB – BlueBUS; tilslutning. |
| Flere fotoceller | Justerbar eller specialløsning afhængigt af portens konstruktion. | F210B, FT210B, EPMOW; vælg ud fra deres egen tilslutningsmetode og aktuelle tilgængelighed. |
| Signalisering | Advarsel under bevægelse og valgfri belysning. | ELDC eller WLT; udgangsspænding og funktion. |
| Vipport | Tilpasning af trækarmens bevægelsesbane. | SPA5 til de relevante vipporte; ved fjederkonstruktion skal det kontrolleres, om montering uden SPA5 er mulig. |
| Serviceindstilling | Detaljeret indstilling og fejlfinding via BusT4. | Oview + IBT4N. |
| Backup | Betjening ved strømsvigt. | PS324 afhænger af styreenhedens version; tilgængeligheden af passende backup spørg os. Brug en backupenhed, der er beregnet til denne styreenhed. |

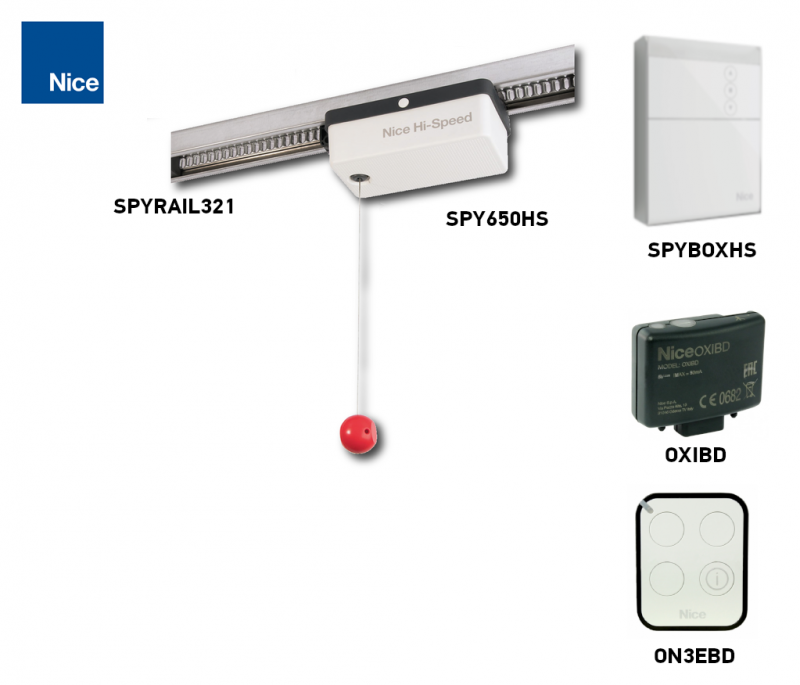

Udstyr i SPYKIT650HSBD-sættet
Sammenlign drivmekanisme, hastighed, betjening og begrænsninger for den enkelte port. Større kraft eller højere hastighed er ikke i sig selv nogen garanti for, at den passer. Sikkerhedstilbehør og backup vælges separat.
| Hurtigsæt SPY |
|---|
NICE SPYKIT 650 HS BD 650 N; hastighed op til 0,24 m/s. SPYBOX BHS, OXIBD og ON3EBD; 1× SPYRAIL321, skinne i ét stykke på 3,2 m. |
Hvilken garageport passer SPY650HS til?
Sættet er beregnet til ledhejseporte på op til 10,5 m² eller vippeporte på op til 11,5 m². De vejledende mål nedenfor er bredde × højde; de afhænger af porttypen og skinnens længde. Kontrollér også balancering, modstand og monteringsplads. Arealet alene er ikke nok.
| Porttype | Skinne 3,2 m | Skinne 4 m |
|---|---|---|
| Ledhejseport | 4,2 × 2,5 m | 3,2 × 3,3 m |
| Vippeport uden fremspring med SPA5 | 4,0 × 2,3 m | 3,0 × 3,1 m |
| Vippeport med fremspring med SPA5 / fjederbetjent uden SPA5 | 4,0 × 2,8 m | 3,3 × 3,5 m |
Motoren har en maksimal kraft på 650 N og en nominel kraft på 200 N. Newton er ikke portens vægt i kilogram. Ved brug i boliger skal porten kunne bevæges let med hånden med en modstand på højst 150 N; kompensér ikke for dårlige fjedre eller fastklemning ved at øge motorkraften.
Hvad betyder en åbningstid på cirka 8,5 s?
Oplysningen cirka 8,5 s er baseret på en typisk port med en højde på 2 m og omfatter ikke acceleration eller deceleration. Det er ikke en garanteret tid for en vilkårlig ports fulde bevægelse. Den maksimale hastighed er 0,24 m/s; den faktiske tid afhænger af indstilling, løftehøjde og belastning.
Driftsbelastning
| Grænse | Værdi |
|---|---|
| Cyklusser pr. time | Højst 30 |
| Cyklusser pr. dag | Højst 300 |
| Cyklusser uden pause | Højst 12 |
En cyklus er én fuld åbning og lukning. Der er tale om øvre grænser for en egnet port, ikke et krav om, at motoren skal kunne klare det samme antal ved enhver modstand og temperatur. En længere skinne øger ikke det tilladte portareal. Hvis du ønsker at få kontrolleret dit valg, så send os portens type, mål og forventede brug.
Montering af SPYRAIL-skinne, motor og SPYBOX BHS
Afbryd både strømforsyningen og backupbatteriet før montering. Kontrollér fjedre, balancering og portens manuelle bevægelse. SPY650HS bevæger sig direkte langs tandstangen som en vogn; den bruger hverken rem eller kæde. Motoren får 24 V DC gennem skinnen og den isolerede indvendige profil.
Skinnen skal være elektrisk isoleret fra porten og de omgivende ledende konstruktioner. Brug de medfølgende isoleringsdele. Kontakt mellem skinnen og metalporten eller beskadiget isolering kan medføre kortslutning; samme monteringsløsning som for SR32B er ikke egnet.

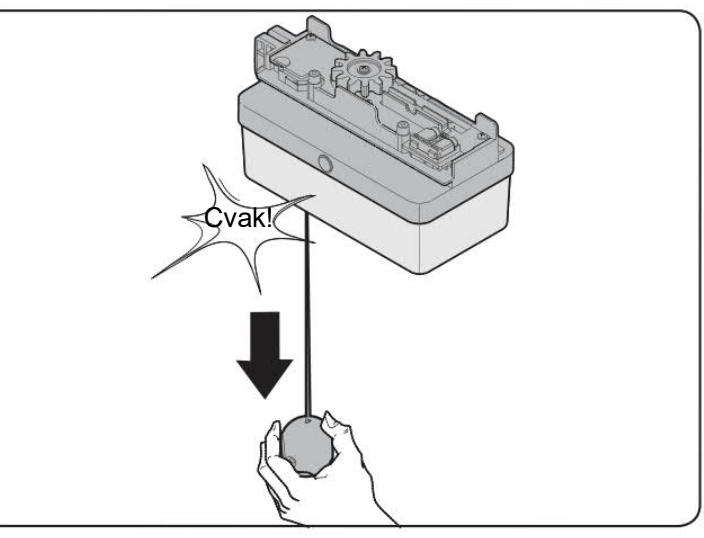

- Frigør motoren med snoren, og kontrollér, at tandhjulet kan bevæge sig frit. Ved en skinne i to dele skal de to profiler samles, samlingen sikres, og båndet indsættes i isoleringsprofilen uden at blive deformeret.
- Indsæt motoren i den korrekte retning. Når de to transportstrimler trækkes ud, skal begge kontaktdelene fastgøres som vist på monteringsbilledet. Pres ikke motoren ind, hvis kontakterne er trukket forkert ud.
- Monter begge justerbare endestop og endestykket med strømtilførsel. Placeringen skal passe til MOT-tilslutningen og bevægelsesretningen.
- Fastgør skinnen på linje med portens midte, justér den i forhold til loftet, og brug en solid forankring med den medfølgende isolering. Afkort loftbeslagene, så de flugter med skinnen og ikke blokerer vognen.
- Fastgør armen til en passende forstærket del af porten. Indstil endestoppene for både lukning og åbning, og spænd deres skruer godt fast.
- Fastgør SPYBOX BHS på væggen et sted, hvor den kan betjenes og serviceres sikkert. Frigørelsessnoren skal kunne nås i en højde under 1,8 m. Betjeningselementer skal placeres uden for de bevægelige deles område, normalt mindst 1,5 m over gulvet.

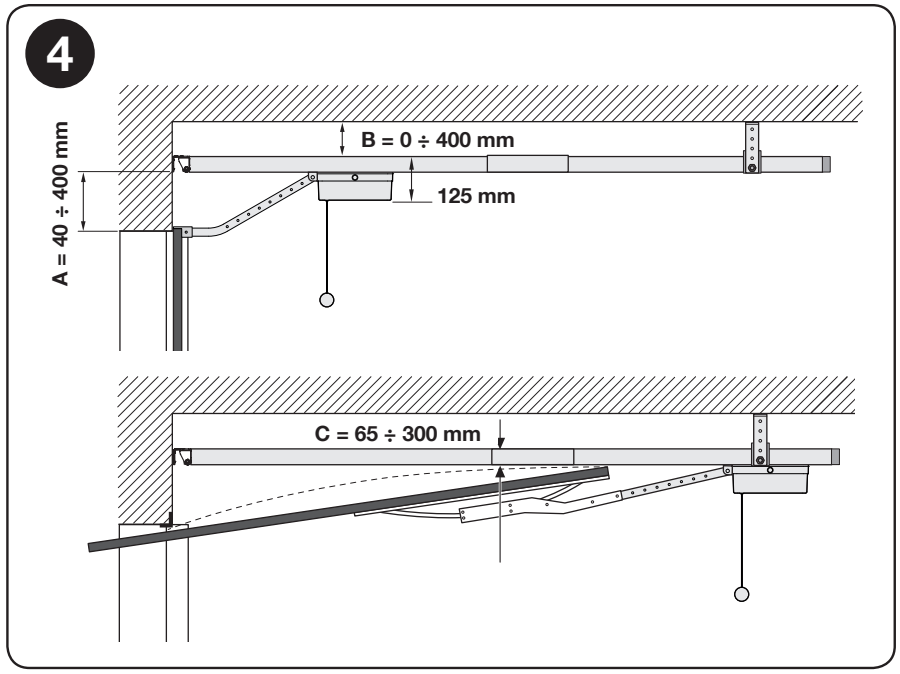

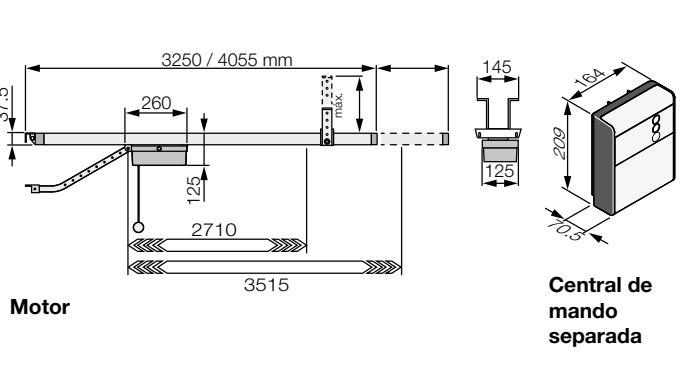

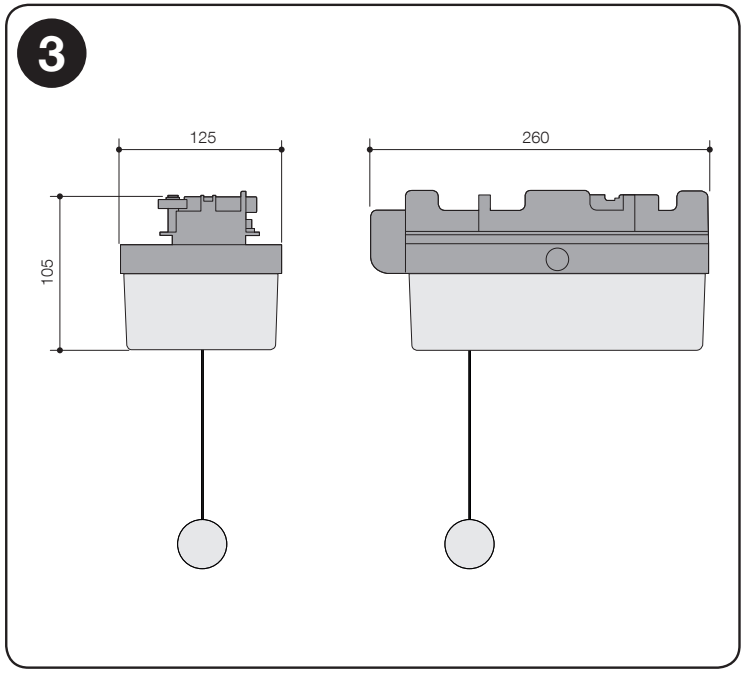

I den viste retning skal følgende mål overholdes: A = 40–400 mm, B = 0–400 mm, C = 65–300 mm. C er afstanden mellem skinnen og portens højeste punkt under bevægelse.

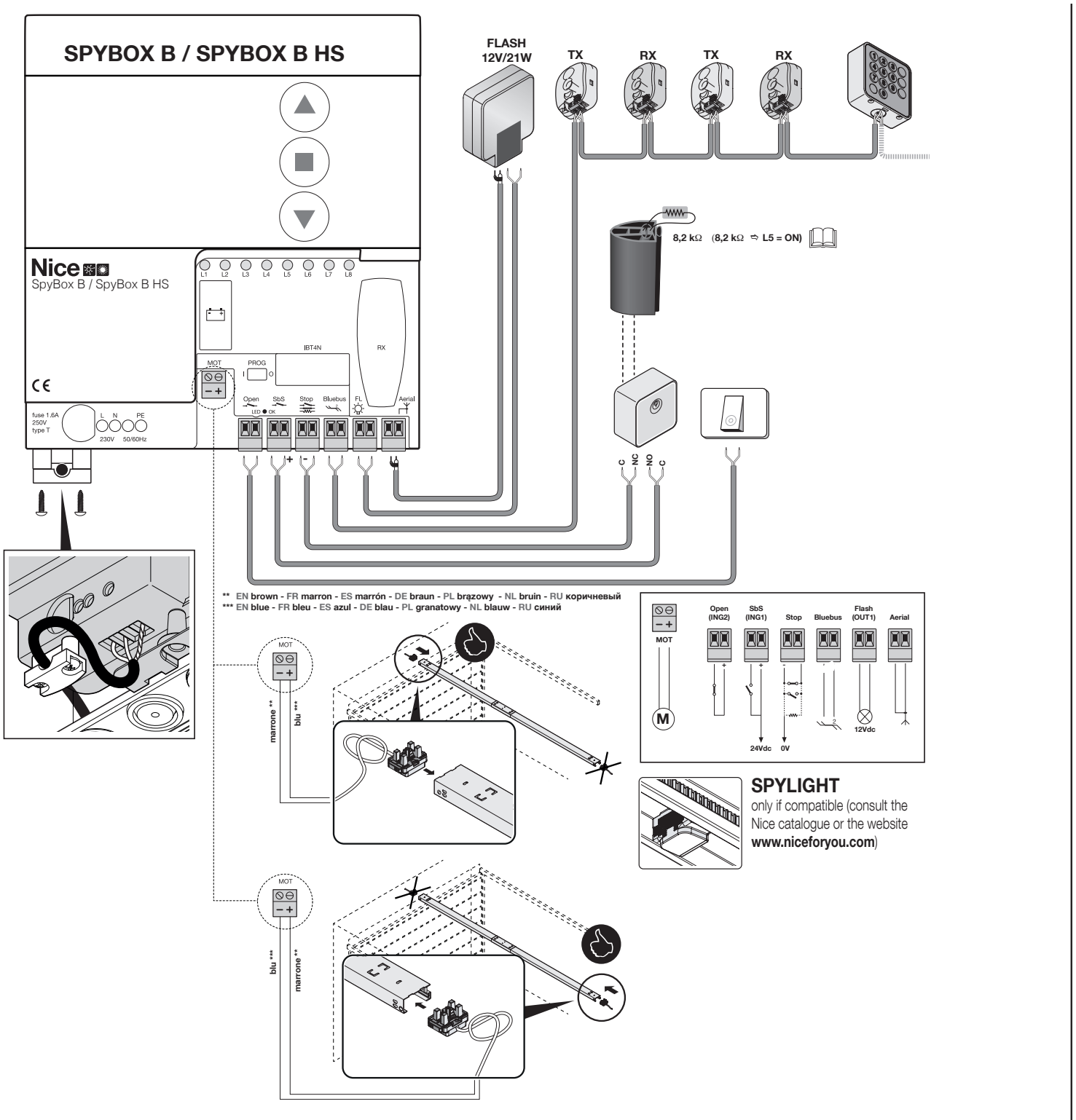

Kabling
| Tilslutning | Tværsnit / maksimal længde |
|---|---|
| MOT – strømforsyning til skinnen | 2 × 1 mm²; 5 m; medfølgende kabel. |
| BlueBUS | 2 × 0,75 mm²; 20 m; enheder tilsluttes parallelt. |
| INP1 / INP2 / STOP | 2 × 0,5 mm²; 20 m. |
| FLASH | 2 × 0,5 mm²; 20 m. |
| Antenne | RG58; 10 m; separat koaksialkabel. |
| Strømforsyning | 3 × 1 mm²; 230 V AC 50/60 Hz; beskyttelsesleder og egnet afbryder. |
Strømforsyningen tilsluttes af en elektriker. Hold svagstrømskabler adskilt fra strømforsyningen, og beskyt dem mod træk, portens bevægelse og klemning. 230 V-strøm må ikke tilsluttes tilbehørets indgange.

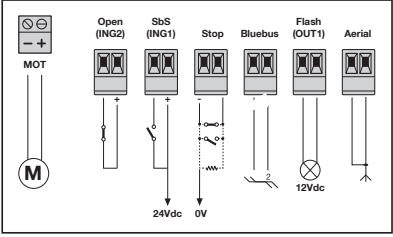

SPYBOX BHS: klemmer og polaritet
Disse klemmer hører til SPYBOX BHS med BlueBUS. Standard-SPYBOX med relæbaseret PHOTO bruger en anden tilslutning. Kontrollér mærkningen på den faktisk installerede enhed, før arbejdet påbegyndes.
| Klemmer | Funktion / tilslutning |
|---|---|
| MOT − / + | 24 V DC til skinnens strømforsyningsdel. Følg markeringerne − / +, og vend strømforsyningsdelen som vist på billedet. Skift kun bevægelsesretningen, når strømforsyningen er afbrudt. |
| BlueBUS | Tovejskommunikation og strømforsyning til kompatible enheder; uden polaritet +/−. |
| Open / INP2 | Normalt potentialfri NO-kontakt mellem Open og dennes fælles klemme +. Funktionen ændres med parameter INP2. |
| SbS / INP1 | Potentialfri NO-kontakt mellem SbS og dennes fælles klemme +; trinvis kommando. |
| STOP | Sikkerhedsindgang mod GND; NO, NC eller 8,2 kΩ, typen registreres ved enhedstilslutning. Selve kontakten har ingen polaritet. |
| FLASH / OUT1 | Fabriksindstilling for blinklys 12 V DC / 21 W; programmerbar til 24 V DC / 25 W. Vælg tilstand efter den faktiske belastning. |
| AERIAL | Separat indgang til koaksialantenne; midterleder og skærm tilsluttes som vist i detaljen, ikke til strømforsyning. |
| L / N / PE | 230 V AC-netforsyning og beskyttelsesleder; adskilt fra motor og tilbehør. |

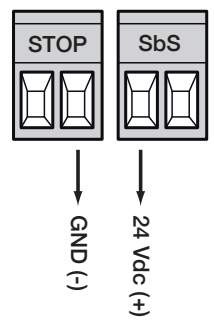

Strømforsyning til ekstern styring: plus og minus
Med samme orientering som på billedet er den højre klemme i STOP-parret = GND, minus (−) og den venstre klemme i SbS-parret = strømforsyning, plus (+). Mærkningen „24 Vdc“ ved klemmen erstatter ikke kontrol af det tilladte område for den tilsluttede enhed: Hjælpeforsyningen har 30 V DC, tolerance −20 % / +5 %, det vil sige cirka 24–31,5 V DC, og højst 100 mA i alt. Brug kun en enhed, der er egnet til hele dette område.
Knap eller relæ på styremodulet
Kommandoen dannes af en potentialfri NO-kontakt mellem INP1 (SbS) og den fælles klemme + i dette klemmepar. Hvis modulet har brug for strøm, skal det tilsluttes separat til en kontrolleret plus og minus. Tilfør ikke modulets udgangsspænding til kommandoindgangen.
Sikkerhedskant STOP
En ændring af den registrerede STOP-status standser straks bevægelsen og udfører en kort reversering. NO-kontakter kan forbindes parallelt, NC-kontakter i serie. For en overvåget resistiv sikkerhedskant 8,2 kΩ skal du aktivere STOP 8K2-test og derefter registrere enhederne. Kombinationer af forskellige tilslutningstyper skal udføres efter deres diagram; en almindelig kontakt svarer ikke til en overvåget sikkerhedskant.

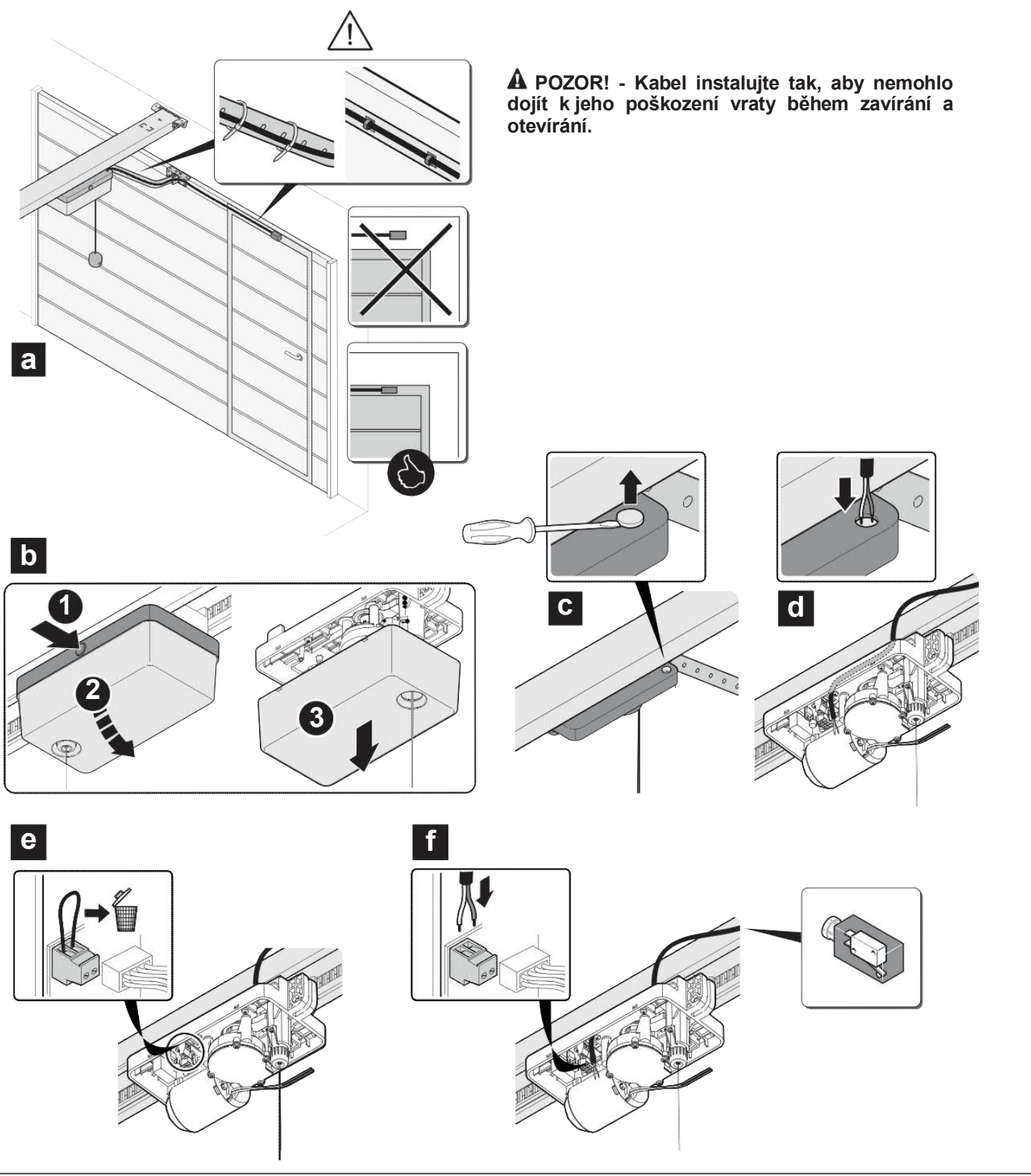

Port med indbygget gangdør
På det bevægelige motors printkort findes et separat klemmepar 1–2 til sikkerhedsmikrokontakten NC. Når gangdøren er åben, skal den blokere motoren. Afbryd strømmen, fjern jumperen, og tilslut en kontakt, der er dimensioneret til mindst 10 A; kabellængde højst 3 m, tværsnit mindst 1 mm². Sørg for, at det ikke kan komme i klemme. Kontakten har ingen polaritet og er ikke en strømudgang.
BlueBUS-fotoceller
EPSB, EPMB eller EPLB tilslut både TX og RX parallelt til BlueBUS-klemmeparret. Dette er en tilslutning uden polaritet. NC-fotoceller med relæ må ikke tilsluttes denne bus som erstatning for en toleder-enhed.
- Mens strømmen er afbrudt, skal du indstille samme jumpere på TX og RX i hvert par. Hvert efterfølgende par skal have en anden adresse.
- Ret sender og modtager ind efter hinanden, og færdiggør kabelføringen. Vælg funktionen efter det område, der skal beskyttes.
- Efter tilføjelse, fjernelse eller ændring af en adresse skal du gentage registreringen af enheder og afprøve hvert par.

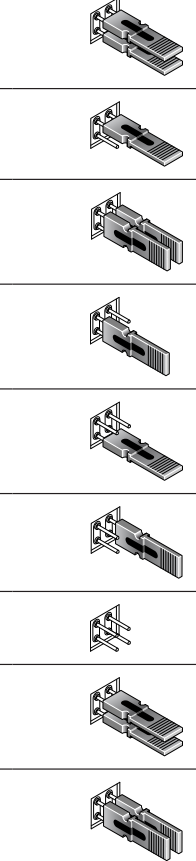

| Adresse | Funktion | TX-/RX-jumpere |
|---|---|---|
| PHOTO | Ved lukning reverserer den til åbning; h = 50 cm. |  |
| PHOTO II | Ved lukning reverserer den til åbning; h = 100 cm. |  |
| PHOTO 1 | Ved lukning standser den kortvarigt og reverserer; h = 50 cm. |  |
| PHOTO 1 II | Ved lukning standser den kortvarigt og reverserer; h = 100 cm. |  |
| PHOTO 2 | Standser bevægelsen ved åbning. |  |
| PHOTO 2 II | Standser bevægelsen ved åbning. |  |
| PHOTO 3 | Ved både åbning og lukning standser den kortvarigt og reverserer mod åbning. |  |
| FA1 | Åbningskommando, kræver egnede fotoceller og ændring af jumper A. |  |
| FA2 | Anden åbningskommando; kræver egnede fotoceller og ændring af jumper A. |  |
Forstør alle jumperne. For FA1/FA2 må du ikke ændre enheden uden at kontrollere dens egen vejledning; de har en kommandofunktion, ikke en almindelig beskyttelsesfunktion under lukning.
ELDC- eller WLT-blinklys og antenne
Til ELDC er en standard FLASH 12 V DC; den tilladte effekt i denne tilstand er 21 W. ELDC har en FLASH-strømindgang til 12–36 V DC. Ved WLT vælg en passende 24 V-tilstand og kontrollér også indstillingen. Spændingen ændrer niveau II/L4; den må ikke ændres uden at kontrollere den tilsluttede belastning.
På blinklyset skal du skelne mellem FLASH og AERIAL. For FLASH er +/−-rækkefølgen ikke angivet på det viste ELDC-detaljebillede; overfør den ikke fra STOP/SbS-hjælpestikket. Tilslut antennen med et separat koaksialkabel, med midterleder og skærm som vist på diagrammet.
Første opstart og indlæring af SPYBOX BHS
Indstil og fastgør først de mekaniske stop, tilslut sikkerhedsanordningerne, og lås motoren fast cirka midt på køresporet. Hele portens område skal være frit under indlæringen. På denne enhed bruges PROG-omskifteren, knapperne OPEN, STOP/SET og CLOSE samt LED'erne L1–L8.
1. Indlæring af BlueBUS og STOP
- Flyt PROG til venstre til I, dvs. til programmering. Udfør også indlæringen uden tilsluttet ekstraudstyr.
- Hold OPEN + STOP/SET nede i ca. 3 sek.; slip, når L1 + L2 blinker hurtigt.
- Vent, indtil indlæringen er færdig. Relæerne kan slå til under processen. Sæt derefter PROG tilbage til højre på 0.
2. Indlæring af portens positioner
- Kontrollér begge stop og at motoren er låst fast. Til indlæringen skal du sætte PROG til venstre på I.
- Hold STOP/SET + CLOSE nede i ca. 3 sek.; slip, når L3 + L4 blinker hurtigt.
- Portautomatikken skal udføre lukning → åbning → lukning. Vent, indtil hele sekvensen er færdig.
- Sæt PROG tilbage til højre på 0, og afprøv derefter den normale betjening.
Hvis den første bevægelse går i åbningsretningen, skal du straks standse indlæringen. Afbryd både netstrøm og backupstrøm, kontrollér strømforsyningsdelens orientering, og byt om på motorens MOT-tilslutning i henhold til monteringsdiagrammet. Start indlæringen igen. Byt ikke om på BlueBUS- eller STOP-ledningerne for at rette motorens retning.
Afprøvning før normal drift
- Gentag åbning og lukning; kontrollér stop, hastighedsnedsættelse, beslag og jævn drift.
- Afprøv STOP, hver fotocelle ved TX, RX og midt i strålen samt sikkerhedskontakten til gangdøren, hvis den er monteret.
- Kontrollér manuel frikobling, genindkobling og fjernbetjeningens reaktion på den korrekte modtager.
- Teknikeren måler slagkræfterne og indstiller den laveste værdi, der er nødvendig for sikker bevægelse. Kompensér ikke for fastklemning ved at øge kraften.
- Giv brugeren vejledningen og vedligeholdelsesplanen. Gå kun igennem, når porten er helt åben og står stille.
Programmering af SPYBOX BHS
PROG til venstre = I, programmering. PROG til højre = 0, normal betjening. I programmeringstilstand bruges OPEN / CLOSE til at vælge punkter; bevægelseskommandoer er blokeret. Hvis porten ikke reagerer efter indstillingerne, skal du først kontrollere PROG-positionen.
Niveau I – ON / OFF-funktioner
- Flyt PROG til venstre. Hold STOP/SET nede i 3 sek., indtil L1 begynder at blinke, og slip derefter.
- Vælg funktions-LED'en med OPEN / CLOSE. Skift status med et kort tryk på STOP/SET: lyser = ON, slukket = OFF.
- Overskrid ikke 10 sek.. Vent 10 sek. uden at trykke på knapper, eller sæt PROG tilbage til højre for at afslutte.
| LED – funktion | Betydning / status |
|---|---|
| L1 – Automatisk lukning | ON: Efter fuld åbning lukkes porten efter pausen indstillet under II/L1. OFF: Venter på en kommando. |
| L2 – Lukning efter fotocelle | ON: Udløser lukning, når en passage gennem fotocellen er afsluttet. Kræver monterede og afprøvede fotoceller. |
| L3 – Luk altid | ON: Udløser lukning efter genetablering af strømforsyningen med 3 sek. forblink. |
| L4 – Standby | ON: Efter 1 minuts inaktivitet begrænses strømforsyningen til udgangen og BlueBUS-senderne. Kontrollér tilbehør, der afhænger af denne strømforsyning. |
| L5 – STOP-test 8K2 | ON: Tester 8,2 kΩ-modstandslisten før manøvren. Efter aktivering skal enhederne indlæres; ikke egnet til en ren NC/NO-kontakt. |
| L6 – Lås OPEN / CLOSE | ON: Deaktiverer betjeningsknapperne på dækslet, når PROG står i normalposition 0. |
| L7 – Deaktivering af indlæring til intern radio | ON: Forhindrer lagring af nye fjernbetjeninger i den indbyggede radio. Ændrer ikke hukommelsen i en separat OXIBD. |
| L8 – Deaktivering af intern radio | ON: Den interne modtager reagerer ikke på lagrede fjernbetjeninger. OXIBD indstilles separat. |
I normalpositionen PROG 0 er L1–L8 slukket, også når funktionerne er aktive. At de er slukket under normal drift betyder derfor ikke, at alle funktioner er deaktiveret.
Niveau II – parameterværdier
- Flyt PROG til venstre, og hold STOP/SET nede i 3 sek. indtil L1 blinker; slip derefter.
- Vælg indgangs-LED'en for den ønskede parameter med OPEN / CLOSE.
- Hold STOP/SET. Efter 3 s vises LED'en for værdien. Hold stadig STOP/SET nede, og vælg en ny værdi med OPEN / CLOSE.
- Slip STOP/SET. Vent 10 s uden at trykke på knapper, eller før PROG tilbage til højre.
Værdier fremhævet med fed skrift er fabriksindstillinger; det er kortets faktiske indstilling, der gælder. Ved L8 startes radiosenderindlæring; det er ikke en permanent standardindstilling. Procenter for hastighed og kraft har forskellig betydning.
| Indgangs-LED – navn og beskrivelse | Indstillings-LED – værdi |
|---|---|
| L1 – Pause Bruges ved automatisk lukning I/L1 ON. | L1 – 10 s L2 – 20 s L3 – 40 s L4 – 60 s L5 – 80 s L6 – 120 s L7 – 160 s L8 – 200 s |
| L2 – Driftstilstand Sekvens for trinvis betjening. L7/L8 anvendes ikke. | L1 – åbn – stop – luk – stop L2 – åbn – stop – luk – stop L3 – åbn – luk – åbn – luk L4 – fælles indgang L5 – bevægelse, mens betjeningskommandoen holdes inde L6 – industriel tilstand L7 – ikke anvendt L8 – ikke anvendt |
| L3 – Motorhastighed Procent af maksimum. V1 = 30 %, V2 = 50 %, V3 = 75 %, V4 = 100 %. | L1 – 30 % L2 – 50 % L3 – 75 % L4 – 100 % L5 – åbning 75 %, lukning 30 % L6 – åbning 75 %, lukning 50 % L7 – åbning 100 %, lukning 50 % L8 – åbning 100 %, lukning 75 % |
| L4 – FLASH / OUT1 Tilstanden skal passe til spændingen og belastningens formål. | L1 – indikator for portens åbning L2 – aktiv, når porten er lukket L3 – aktiv, når porten er åben L4 – blinklys 12 V DC / 21 W L5 – blinklys 24 V DC / 25 W L6 – elektrisk lås L7 – magnetisk lås L8 – radiokanal 2 |
| L5 – Motorkraft Åbning / lukning; regulerende %, ikke stødkraft i N. | L1 – 25 / 25 % L2 – 50 / 50 % L3 – 75 / 75 % L4 – 100 / 100 % L5 – 75 / 25 % L6 – 75 / 50 % L7 – 100 / 50 % L8 – 100 / 75 % |
| L6 – Følsomhed over for forhindringer Åbning / lukning. Et højere tal betyder større følsomhed og lavere tilladt kraft. | L1 – deaktiveret L2 – 60 / 60 % L3 – 60 / 70 % L4 – 60 / 80 % L5 – 60 / 90 % L6 – 70 / 70 % L7 – 70 / 80 % L8 – 70 / 90 % |
| L7 – INP2 Kontakttype og funktion for Open-indgangen; fælles klemme +. | L1 – SbS, NO L2 – åbn, NO L3 – luk, NO L4 – delvis åbning 1, NO L5 – STOP, NC L6 – PHOTO ved lukning, NC L7 – PHOTO1 ved både åbning og lukning, NC L8 – PHOTO2 ved åbning, NC |
| L8 – Programmering af den interne radio Gælder den indbyggede FLOR-modtager, ikke den medfølgende OXIBD. | L1 – gem hele fjernbetjeningen i tilstand 1 L2 – tilstand 2 – SbS L3 – tilstand 2 – delvis åbning L4 – tilstand 2 – åbn L5 – tilstand 2 – luk L6 – tilstand 2 – STOP L7 – tilstand 2 – belysning L8 – slet én kode |
Efter ændring af kraft, følsomhed eller hastighed skal sikkerhedstesten og kraftmålingen gentages. Hvis der vælges en anden udgangstilstand, skal belastninger, der ikke længere passer til funktionen, frakobles.
Par ON3EBD med den medfølgende OXIBD
Dette sæt indeholder en plug-in tovejsmodtager OXIBD og en trekanals fjernbetjening ON3EBD. Gem ON3EBD i tovejsfunktion med knap A på OXIBD, ikke via kortets L8-menu. SPYBOX BHS har desuden sin egen envejs-FLOR-modtager. Når OXIBD bruges, kan den interne radio deaktiveres via I/L8 ON.
OXIBD: tilstand 1 – hele fjernbetjeningen
- Hold knappen på OXIBD A nede, indtil den grønne LED lyser B og slip den.
- Inden for 10 s skal du kort trykke på og slippe en af ON3EBD's betjeningsknapper. Brug ikke knappen i til forespørgsel om status.
- En vellykket lagring bekræftes med 3 grønne blink fra B. En ekstra sender kan tilføjes inden for de næste 15 s.
| ON3EBD-knap | Kommando i tilstand 1 |
|---|---|
| 1 | SbS – trinvis betjening |
| 2 | Delvis åbning |
| 3 | Åbn |
| i | Statusforespørgsel ved korrekt tovejskonfiguration; ikke en fjerde bevægelseskanal. |
OXIBD: tilstand 2 – én knap
Tryk på A på OXIBD n gange svarende til kommandonummeret; LED B bekræfter antallet. Tryk kort på den valgte ON3EBD-knap inden for 10 s; tre grønne blink bekræfter, at det er lykkedes. Start en ny procedure for den næste kommando.
| Nummer | SPYBOX BHS-kommando |
|---|---|
| 1 | SbS |
| 2 | Delvis åbning 1 |
| 3 | Åbn |
| 4 | Luk |
| 5 | STOP |
| 6 | SbS fællesindgang |
| 7 | SbS med høj prioritet |
| 8 | Lås op og åbn |
| 9 | Lås op og luk |
| 10 | Åbn og deaktiver automatikken |
| 11 | Luk og deaktiver automatikken |
| 12 | Deaktiver automatikken |
| 13 | Aktiver automatikken |
| 14 | Belysning – timer |
| 15 | Belysning TIL/FRA |
Statusfeedback kræver korrekt konfiguration af serie og styreadresse i OXIBD. Du finder konfigurationsproceduren og flere oplysninger i beskrivelsen af OXIBD-modtageren og dens monterings-PDF. Parring af senderen er en anden handling end identifikation af styreenheden.
Sletning af OXIBD-hukommelsen
Sletning fjerner de gemte fjernbetjeninger. Hold A nede, også mens B tænder og derefter slukker. Når den næste blinkserie begynder, skal du slippe knappen præcist ved 3. blink for at slette alle sendere eller ved 5. blink for at slette hele modtagerens hukommelse. Ved det 7. blink slettes kun BusT4-serien/adressen; forveksl ikke disse handlinger.
Når tovejsparringen er slettet, skal den gemte parring også fjernes fra ON3EBD; brug ON3EBD-nulstillingsproceduren, og par derefter fjernbetjeningen igen. Nulstilling af SPYBOX-kortet eller dets indstilling 6 sletter ikke den separate OXIBD.
Indbygget FLOR-modtager med énvejsfunktion
Hvis du bruger en kompatibel énvejssender med den interne radio, skal du gå ind i II/L8 og vælge L1 for hele senderen eller L2–L7 for en bestemt kommando. Når du har valgt værdien, skal du slippe STOP/SET og inden for 10 s sende den ønskede knapkommando. Tre langsomme blink bekræfter lagringen; ét blink betyder, at senderen allerede er gemt, otte blink betyder fuld hukommelse, og to hurtige blink betyder, at indlæring er blokeret. L8 sletter den enkelte sendte kode.
Sletning af SPYBOX BHS-hukommelsen
Afklar, hvad du vil bevare, før du sletter. Drej PROG mod venstre til I, og hold OPEN + CLOSE nede, indtil den relevante LED lyser. Når du slipper knapperne, starter den valgte handling; sæt derefter PROG tilbage til højre.
| Holdetid / LED | Virkning |
|---|---|
| 3 s / L1 | Sletter indstillinger og indlært konfiguration, men bevarer koderne i den interne radio. |
| 6 s / L2 | Sletter kun koderne i den interne radio. |
| 10 s / L3 | Sletter både indstillinger og koder i den interne radio. |
Den separate OXIBD forbliver uændret; dens sletning foretages særskilt. Når konfigurationen er slettet, skal du gentage indlæring af enheder, positioner og teste porten fuldt ud.
Fejlfinding og problemløsning
Tæl én serie korte blink. Blinklyset, det indvendige lys, OK/BB og eventuelt SPYLIGHT gentager serien efter en pause på 1 s.
| Blink | Årsag / næste trin |
|---|---|
| 1 | BlueBUS Kontrollér kabler og tilsluttede enheder; gentag indlæringen efter ændringer. indlæring. |
| 2 | Fotocelle Fjern forhindringen, kontrollér justeringen og adresser/tilslutning. |
| 3 | Kraftbegrænsning Kontrollér manuel bevægelse, fjedre og eventuelle fastklemninger. En tekniker må først øge kraften, når den mekaniske årsag er afhjulpet, og en ny test er udført. |
| 4 | STOP Kontrollér sikkerhedskanten, kontakterne og indstillingen af 8K2-testen. |
| 5 | Parameterhukommelse Afbryd strømmen, og tilslut den igen. Hvis fejlen fortsætter, skal en tekniker kontrollere konfigurationen; en fuldstændig nulstilling kræver, at enheden indlæres på ny. |
| 6 | Ikke anvendt Der er ikke angivet en tilknyttet fejl for denne model. |
| 7 | Internt elektrisk kredsløb Afbryd alle strømforsyninger i 20–30 s. Bestil service. |
| 8 | Konstant signal Kontrollér, om en knap, et relæ eller en styring på styreindgangen. |
| 9 | Automatikken er blokeret Brug kommandoen Frigør automatik; kontrollér, at der er fri plads, før porten bevæges. |
| 10 | Intet motorforbrug under indlæring Kontrollér MOT, strømforsyningens endestykke, skinnens kontakt og vognens kontakter. |
| Symptom | Kontrol |
|---|---|
| Porten reagerer ikke, OK blinker hurtigt to gange | PROG blev stående til venstre; sæt den tilbage til højre på 0. |
| OK/BB er slukket | Kontrollér strømnettet og sikringen. Fjern årsagen, før sikringen udskiftes; brug en sikring af samme type. |
| OK/BB lyser i over 20 s | Afbryd strømmen i 20–30 s; kontakt service, hvis det gentager sig. |
| L1 + L2 blinker | Enhederne skal indlæres. |
| L3 + L4 blinker | Positionerne skal indlæres. |
| Det indvendige lys blinker hurtigt i 10 s | Kortslutning eller for højt strømforbrug på MOT. Kontrollér skinnens elektriske isolering og afbalancering. |
| Fjernbetjeningen lyser, men porten reagerer ikke | Kontrollér, at modtageren er af typen OXIBD, samt parring og blokering. |
Reserveforsyning
SPYBOX BHS understøtter reserveforsyning med PS324. Tilslut den først, når monteringen og programmeringen er afsluttet, og brug det dertil beregnede stik; afbryd både strømnettet og batteriet før service. Tilgængelighed og korrekt type bekræft ved bestilling. Solstrømsforsyningen Solemyo til standardmodellen SPYBOX B følger ikke automatisk med den hurtige BHS-model.
Manuel frigørelse og genindkobling
Frigør kun porten, når den står stille. Hvis fjedrene er beskadigede, kan porten falde ukontrolleret. Hvis garagen kun kan nås gennem denne port, skal du på forhånd sørge for en egnet udvendig frigørelse.
- Træk snoren nedad, indtil du hører et dobbelt klik; motoren frigøres, og porten kan bevæges manuelt.
- Træk igen i snoren, indtil du hører et dobbelt klik, for at genindkoble motoren.
- Kontrollér, at motoren er genindkoblet, at der er fri plads, og at sikkerhedsanordningerne fungerer, før du sender en elektrisk kommando.
Vedligeholdelse og sikker betjening
Planlæg et teknisk eftersyn hver 6. måned. Kontrollér hver måned, at porten vender, når underkanten rammer en genstand, der er 50 mm høj, i henhold til anvisningerne for din port. Hvis testen mislykkes, må automatikken ikke bruges; tilkald en tekniker.
Smør ikke skinnen eller den indvendige metalprofil med olie eller fedt ved de glidende elektriske kontakter. Smøremiddel kan forringe den elektriske kontakt. Mindst én gang om året skal du afbryde både strømnettet og batteriet, rengøre skinnen og kontrollere isoleringen, fastgørelsen, at porten kan bevæges frit med hånden, samt fotocellernes optik; genindkobl derefter motoren, og afprøv den.
Opbevar fjernbetjeninger uden for børns rækkevidde. Gå ikke ind under en port i bevægelse. Ved usædvanlig støj, sikkerhedsfejl eller defekt fjeder skal porten frigøres på sikker vis, og du skal bestille reparation. Aflever elektronik og batterier på en egnet genbrugsstation.
Tekniske data for SPY650HS / SPYBOX BHS
| Parameter | Værdi |
|---|---|
| Anvendelse | Garageporte i et beskyttet indendørs miljø. |
| Motor / styring | SPY650HS / separat SPYBOX BHS. |
| Strømnet / motor | 230 V AC ±10 %, 50/60 Hz / 24 V DC via skinnen. |
| Maksimal / nominel kraft | 650 / 200 N. |
| Maksimal hastighed | 0,24 m/s; under betingelserne for en tid på 8,5 s. |
| Maksimalt / nominelt strømforbrug | 300 / 190 W; maksimalt strømforbrug 1,6 A. |
| Standby | 0,5 W under de relevante driftsbetingelser. |
| Belastning | 30 cyklusser/h, 300 cyklusser/dag, 12 i træk. |
| Kapslingsklasse / temperatur | IP41 / −20 til +55 °C. |
| Motorens mål | 260 × 125 × 105 mm; separat boks 209 × 145 × 70,5 mm. |
| Leveringens vægt | Afhænger af den konkrete konfiguration og den medfølgende skinne; oplysninger om sættet findes øverst på produktsiden. |
| Portens areal | Ledhejseport op til 10,5 m²; vippeport op til 11,5 m²; mål- og monteringskrav. |
| Hjælpeforsyning | 30 V DC, −20 % / +5 %, maks. 100 mA; plus og minus hver for sig. |
| Radio i dette sæt | OXIBD + ON3EBD; 433,92 MHz, tovejs BD. |
| Belysning | Indbyggede LED'er i separat boks; SPYLIGHT er ekstraudstyr, maks. 2 uden for vognens skinne. |
SPY Hi-Speed – demonstration af drevet
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
