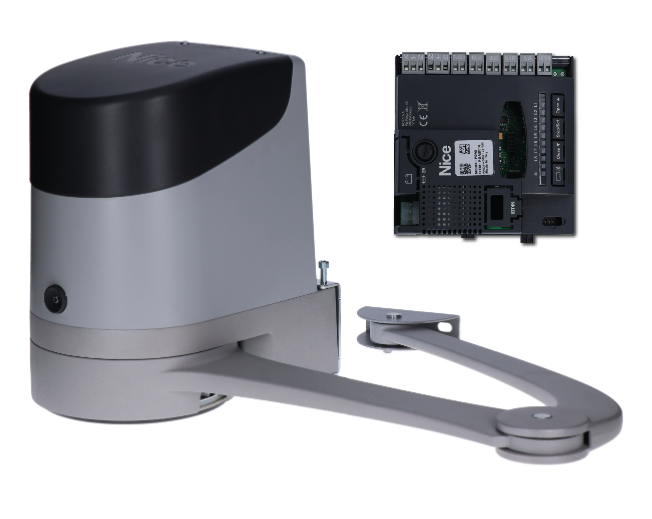

NICE Hopp HO7224 – motor til svingport uden styreenhed til portblad på 2,4 m/250 kg
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
På lager
3.186,94 kr. inkl. moms
| Vægt |
|---|
| 6,50 kg |
Beskrivelse af produktet NICE Hopp HO7224 – motor til svingport uden styreenhed til portblad på 2,4 m/250 kg
NICE HOPP HO7224 har ikke en styreenhed. Denne ledmotor er beregnet som motor nummer to til HO7124. Begge motorer styres af enheden POA3R10 indbygget i HO7124; der monteres ikke en ekstra enhed i HO7224. Grænserne for én lågefløj er 2,4 m ved 160 kg eller 1,5 m ved 250 kg.
Motoren fungerer ved 24 V DC. Motoren er irreversibel; ved strømsvigt frigøres den med en nøgle. HO7224 er ikke en komplet lågeautomatik og må ikke tilsluttes direkte til 230 V.
Hvad skal suppleres til HOPP-motoren?
Vælg udstyr ud fra den samlede låge og risiciene i omgivelserne. Elektronisk tilbehør tilsluttes styreenheden i HO7124; HO7224 har hverken egne indgange eller et stik til en modtager.
| Hvad | Hvorfor | Type |
|---|---|---|
| Hovedmotor med styring | Den indbyggede POA3R10-enhed styrer også HO7224-motoren. | HO7124 med POA3R10 |
| Fotoceller | Overvåger passageåbningen; tilslutning med to ledere BlueBUS. | EPMB |
| Blinklys | Signalerer bevægelse; tilsluttes til FLASH. | ELDC |
| Fjernbetjening | Modtageren hører til i HO7124. De nævnte sæt indeholder denne modtager og en fjernbetjening med to kanaler. | OXIBD + ON2E |
| Kode-/kortbetjening | Kompatible betjeningsenheder tilsluttes til BlueBUS. | EDSB / ETPB |
| Backupbatteri | Ved strømsvigt forsyner det systemet med strøm via POA3R10 i HO7124; antallet af bevægelser afhænger af lågen og batteriets opladning. | PS124 – tilslutning |
| Frikobling udefra | Muliggør mekanisk frikobling ved strømsvigt, når der ikke er anden adgang til ejendommen. | KIO + KA1 – montering |
| Service og diagnosticering | Programmeringsenheden tilsluttes POA3R10 via BUS T4-grænsefladen. | OVIEW + IBT4N |
Hvornår skal du vælge NICE HOPP?
HOPP er en ledmotor med aluminiumsarm til svinglåger, der åbner ind mod ejendommen. Den egner sig også til mere intensiv brug, hvis lågen overholder de mekaniske grænser og driftsgrænserne. Disse motorer egner sig ikke til låger, der åbner udad.
| Længde på én lågefløj | Vægt på én lågefløj |
|---|---|
| Op til 1,5 m | Op til 250 kg |
| Op til 2,4 m | Op til 160 kg |

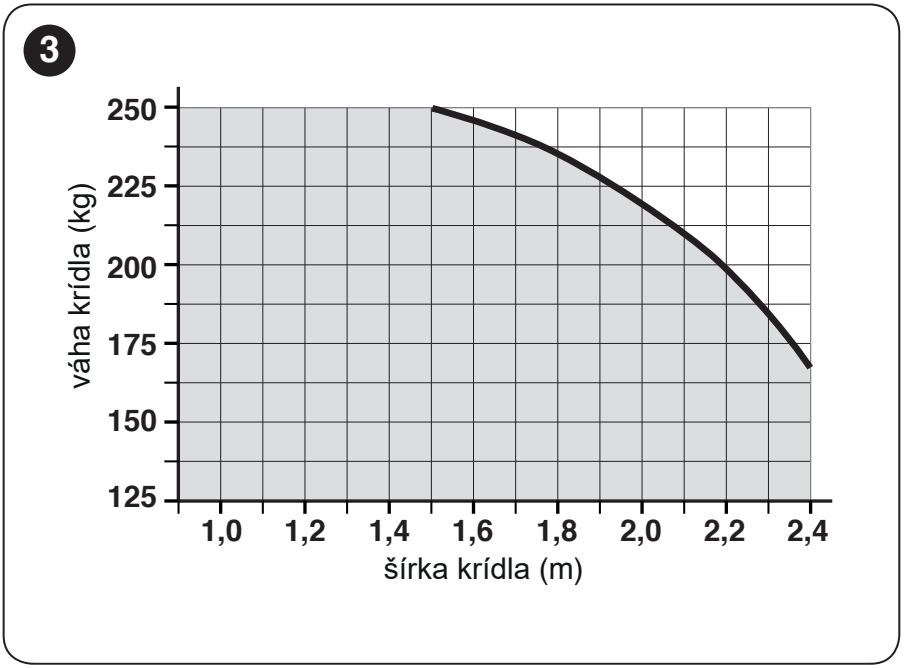

Maksimumværdierne på 2,4 m og 250 kg gælder ikke samtidig. Ved længder mellem disse værdier skal du følge kurven for tilladte belastninger. To motorer betjener to lågefløje; de øger ikke bæreevnen for én lågefløj. Tæt beklædning, vind, friktion og hængslernes tilstand påvirker både egnethed og levetid.

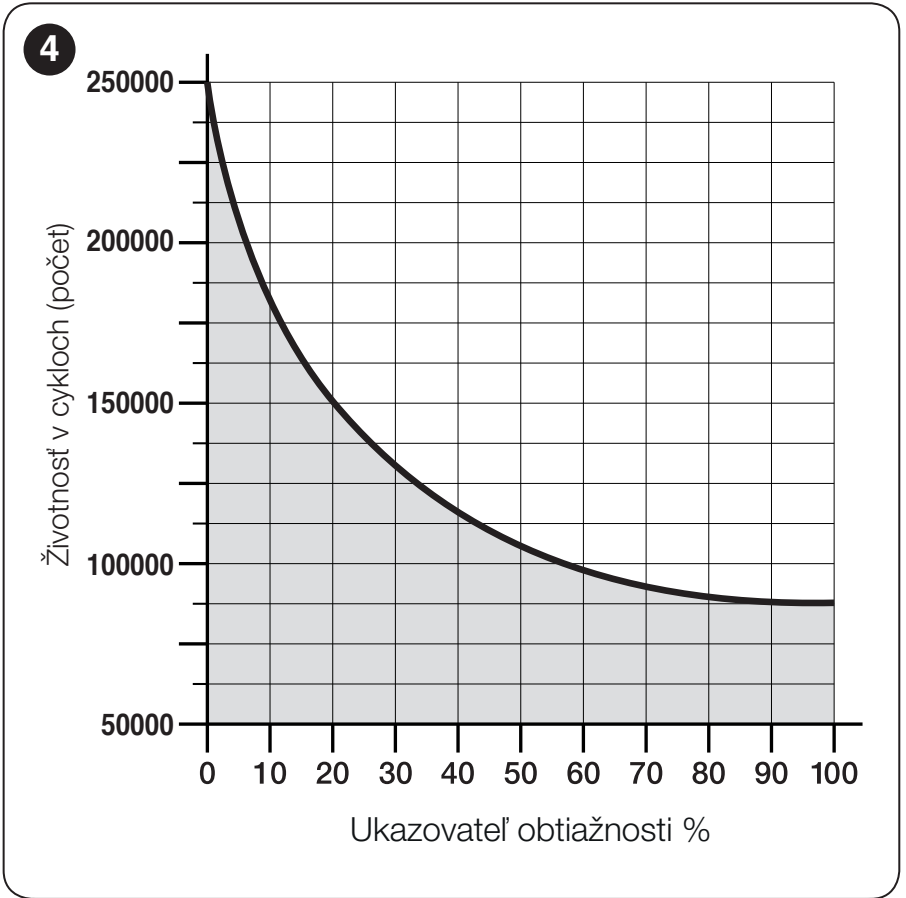

Belastning og forventet levetid
Læg de relevante indekser sammen for at estimere levetiden. Aflæs resultatet på den oprindelige graf. Dette er et vejledende estimat ved regelmæssig vedligeholdelse, ikke en garanti for et bestemt antal cyklusser.
| Påvirkning og indeks | Levetidsgraf | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|  |
Ved intervalgrænser skal du vælge det højeste indeks ved den vejledende vurdering. Levetidsresultatet erstatter ikke kontrol af den tilladte længde og vægt eller en kraftmåling på den færdige port.

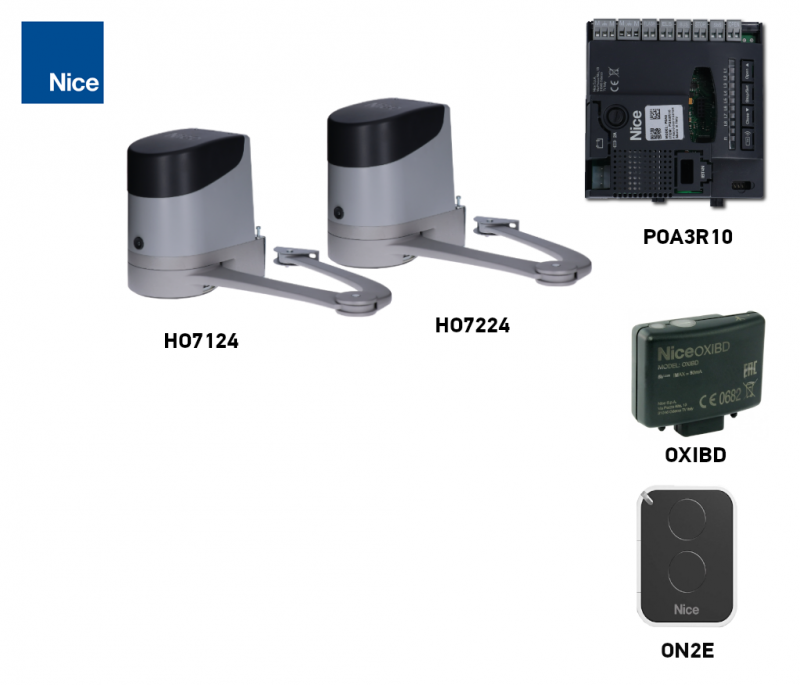

Sæt til én eller to fløje

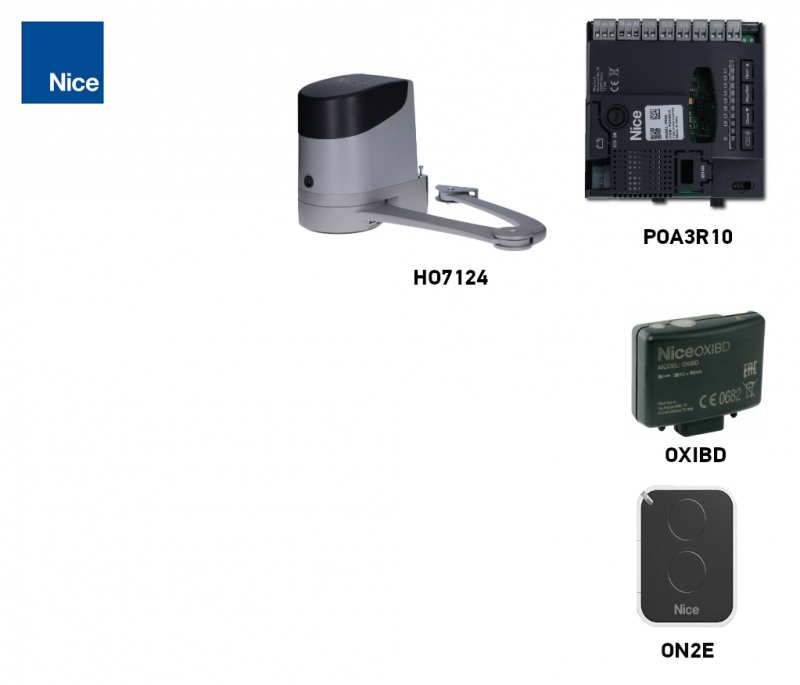

Én fløj: HO7124 med styreenhed. To fløje: HO7124 med styreenhed og HO7224 uden styreenhed. Styreenheden i HO7124 styrer begge motorer. Alle nedenstående sæt indeholder OXIBD og 1× ON2E. Varianten med fotoceller inkluderer et sæt EPMB; varianten med tilbehør inkluderer også en signallampe ELDC.
| Sæt til 1 fløj | Hovedmotor HO7124 med styreenhed | Sæt til 2 fløje |
|---|---|---|
HOPP til 1 fløj Basis Med fotoceller Med tilbehør 1× HO7124 Styreenhed i HO7124. Grænsen gælder for én fløj. | NICE HO7124 24 V DC HO7124 har indbygget POA3R10, som også styrer motoren HO7224. | HOPP til 2 fløje Basis Med fotoceller Med tilbehør HO7124 + HO7224 Styreenhed i HO7124. Grænsen gælder for én fløj. |
Montering af motor og leddelt arm
Kontrollér portens stabilitet, fløjens balance og jævne manuelle bevægelse gennem hele bevægelsesbanen før montering. Motoren erstatter ikke reparation af beskadigede hængsler. Fastgør armens beslag til en solid del af fløjen, f.eks. rammen. Forankringsunderlaget skal kunne overføre motorens kræfter sikkert.
| Hvad skal kontrolleres | Krav |
|---|---|
| Plads til motoren | Minimumsmonteringsbredde 170 mm; motorhuset er 180 mm bredt. Kontrollér hele konturen og armens rækkevidde. |

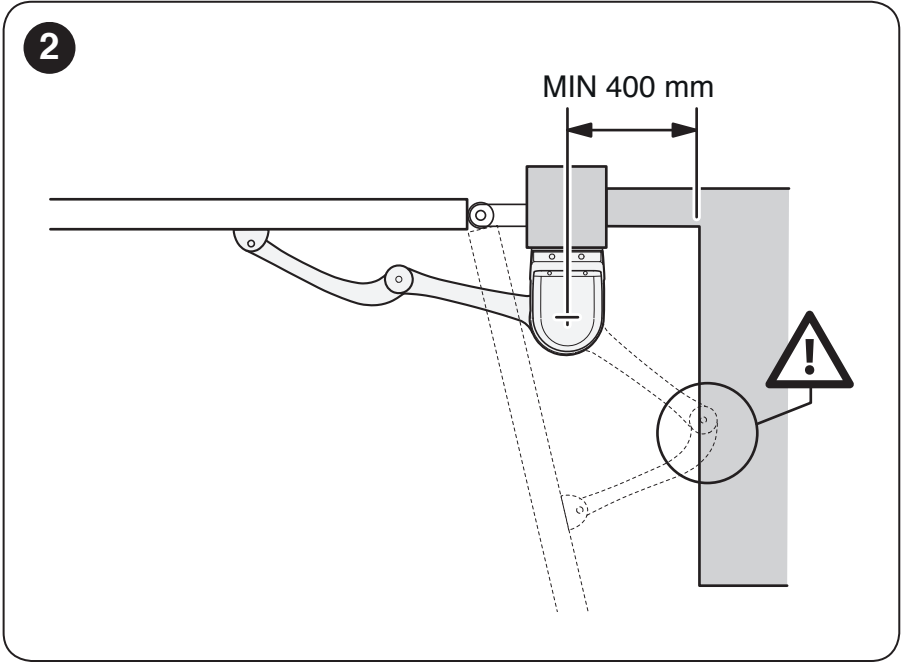

| Plads til armens bevægelse | Sørg for mindst 400 mm på det sted, der er vist på tegningen. Det er ikke et mål for stolpens tværsnit. |
| Geometri A/B | Den bestemmes af hængslets placering og den ønskede vinkel; brug diagrammet nedenfor. |
| Adgang | Der skal være sikker adgang til frigørelsesnøglen og dækslet. |
| Forhindringer og ganglåge | Hverken fløjen eller armen må støde mod en væg eller en anden genstand. Ved en integreret ganglåge skal motoren blokeres, mens lågen er åben. |
Sådan fastlægges monteringsafstandene A og B

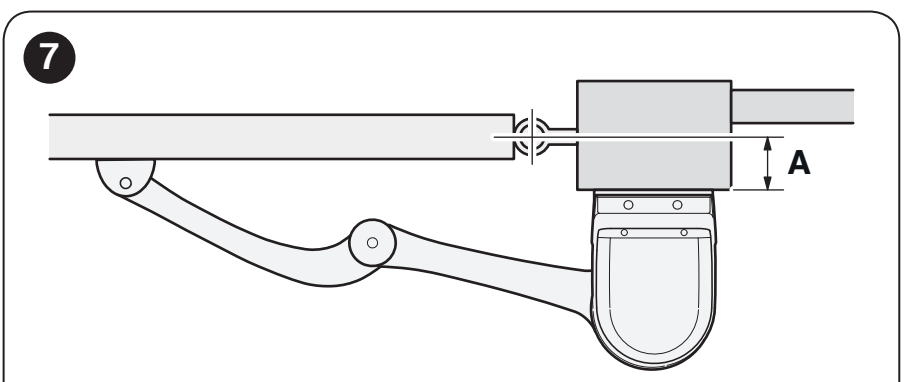

- Mål afstanden A ud fra hængslets placering og forankringsfladen på tegningen.
- Åbn fløjen manuelt til den ønskede position, og find dens vinkel.

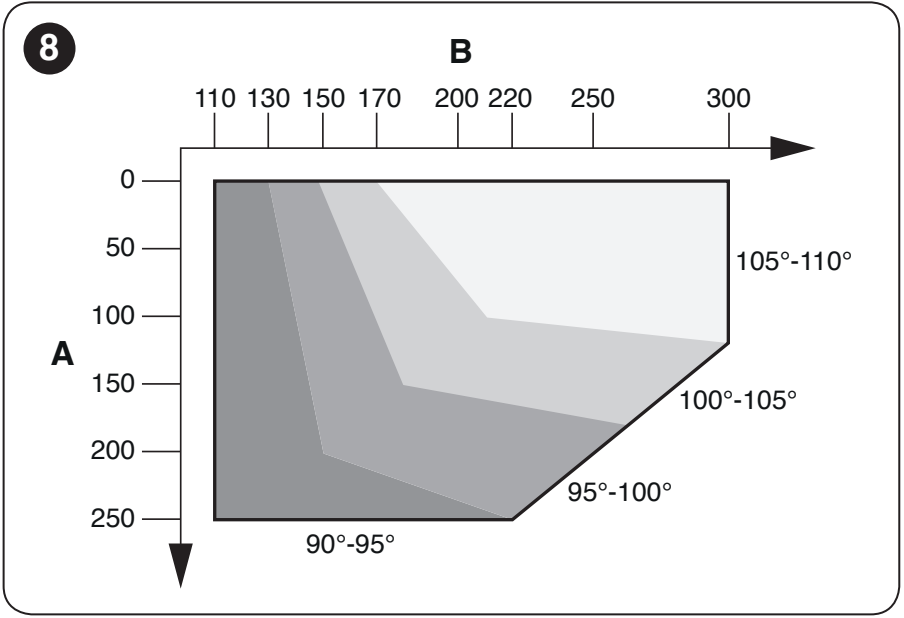

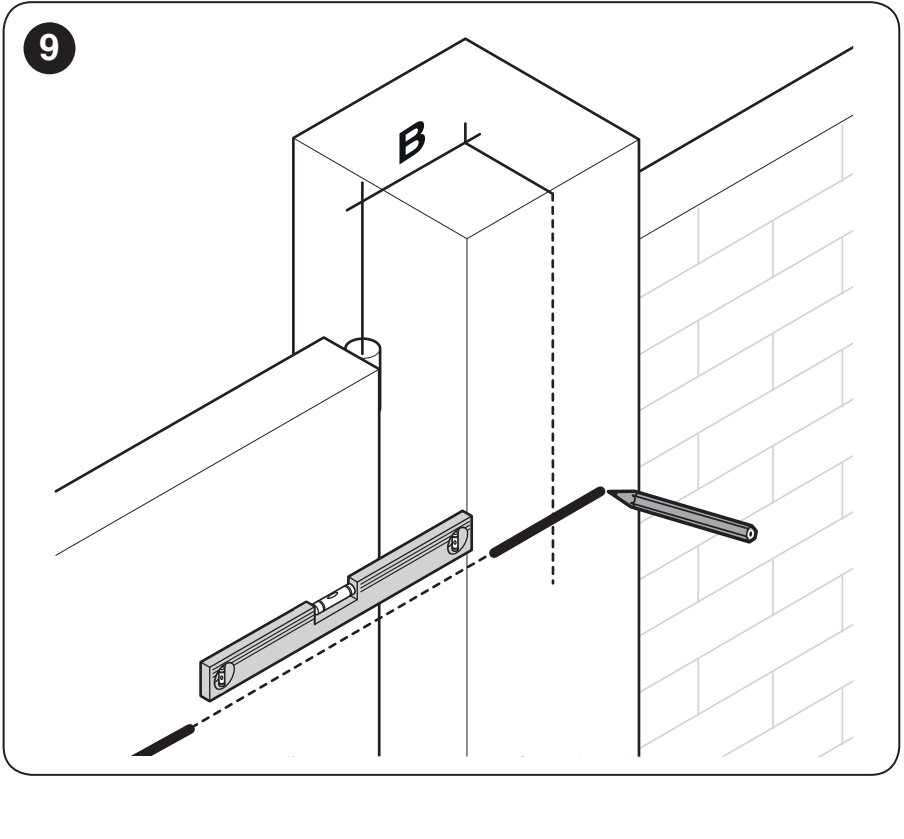

- Find B, dvs. motorbeslagets placering, ud fra A-værdien og diagrammets interval for den ønskede vinkel. Målene er angivet i millimeter.
Producentens eksempel: Ved A = 100 mm og en vinkel på 100° er B ca. 180 mm. Dette eksempel er ikke et universelt monteringsmål.
Diagrammet viser intervallerne 90–95°, 95–100°, 100–105° og 105–110°. En større vinkel kan ikke opnås ved alle hængselsforskydninger; både A og B skal ligge inden for det relevante interval.
| Mål A | Mål B |
|---|---|
 |  |
Forankring af beslag og samling af armen

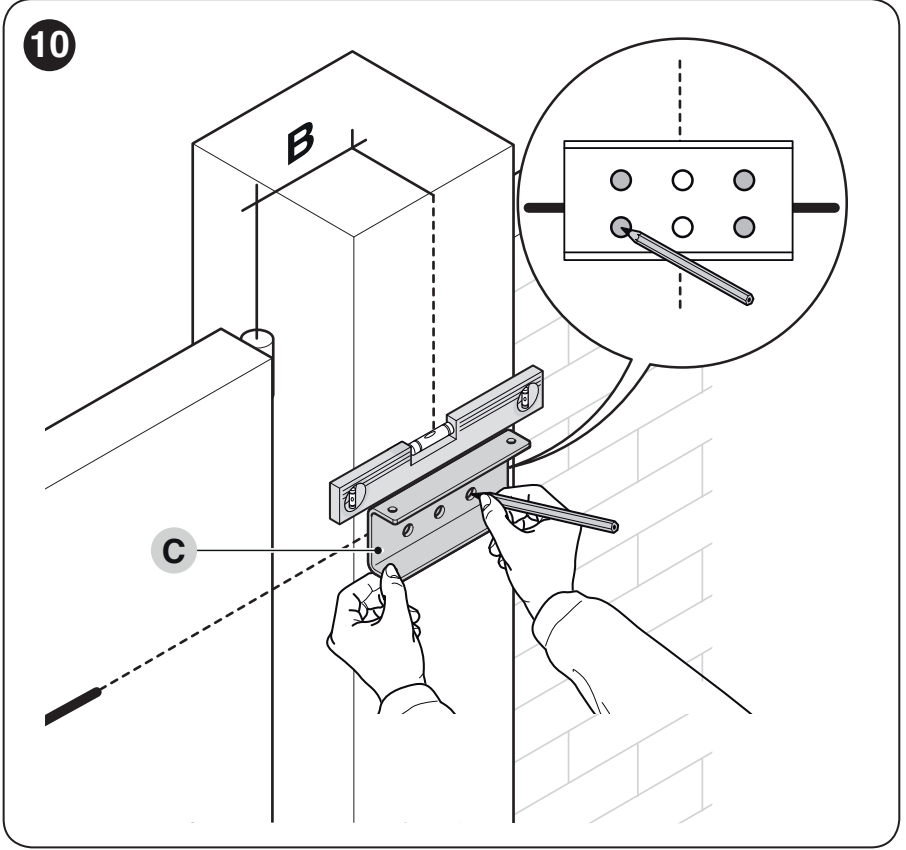

- Placér motorkonsollen vandret, og markér fire huller. Vælg ankerbolte, skiver og rawlplugs efter underlaget; disse fastgørelsesdele medfølger ikke.
- Fastgør motoren til konsollen med de to medfølgende M4,8 × 13-skruer.

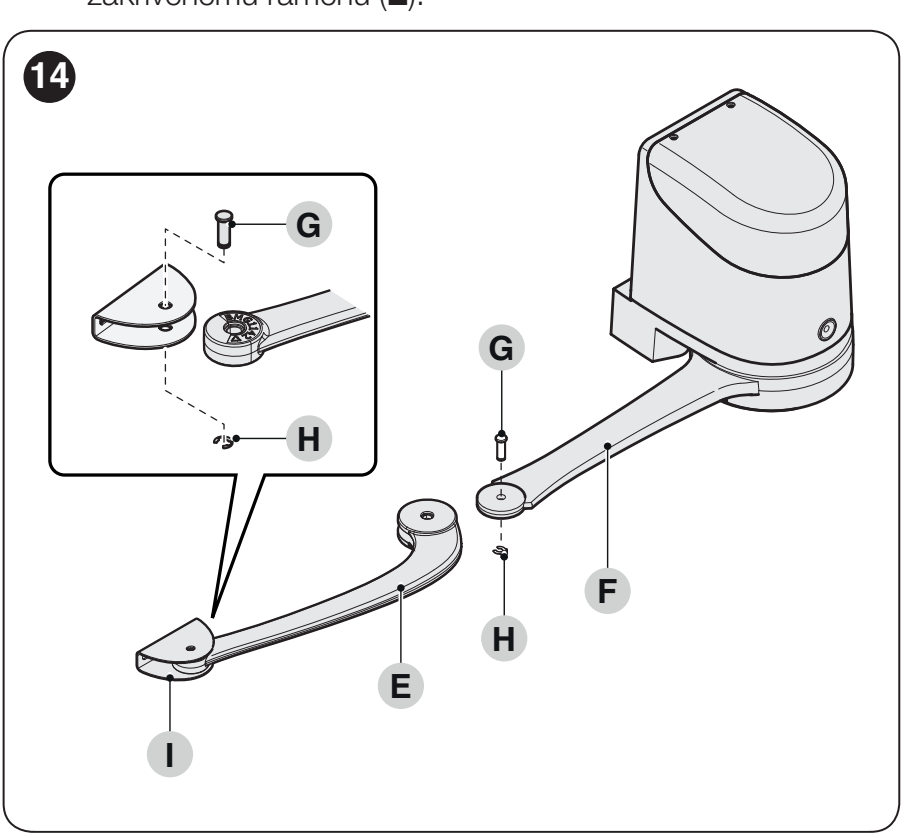

- Forbind den buede arm med den lige arm ved hjælp af en bolt og en låsering. Fastgør vingebeslaget på samme måde.

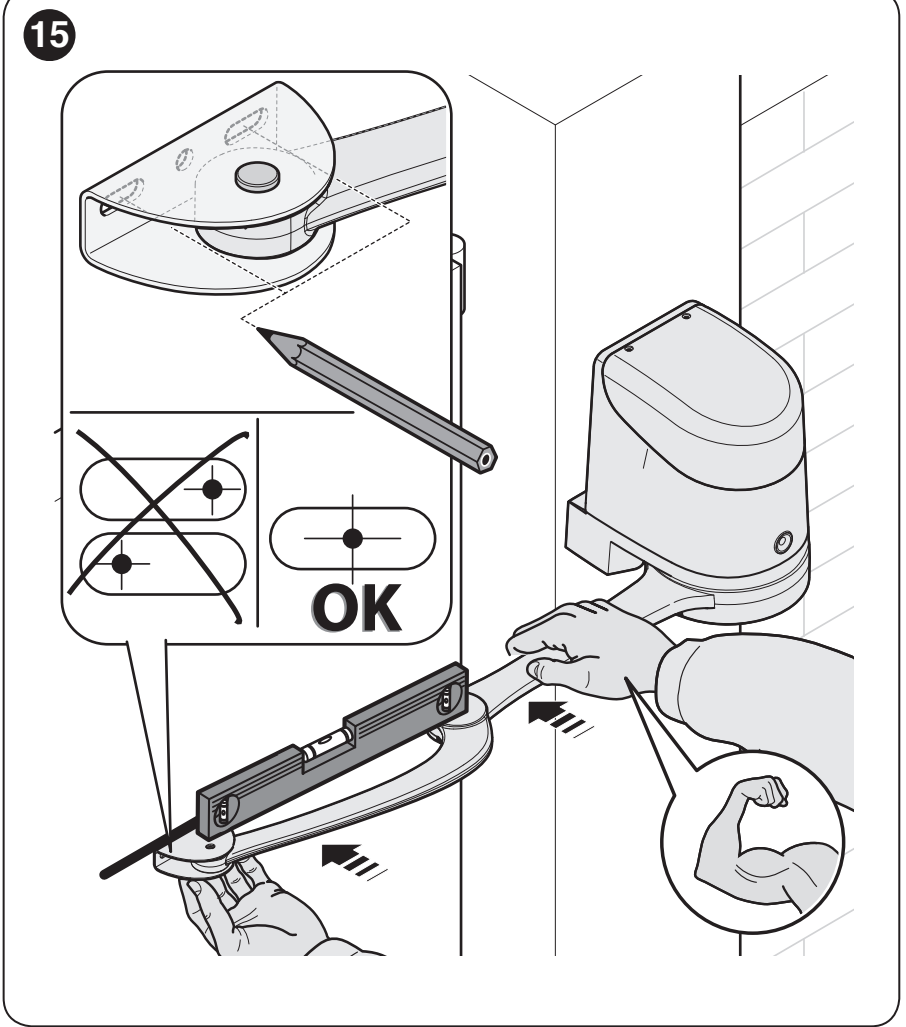

- Frikobl motoren, og find vingebeslagets placering, når portbladet er lukket. Træk armene ud som vist på den oprindelige tegning, og placér beslaget så langt fra drevet som muligt.
- Fastgør beslaget vandret på portbladets solide ramme. Genetablér forbindelsen med bolten og låseringen; kontrollér derefter hele bevægelsesbanen, og indstil endestoppene.
Indstilling af mekaniske endestop
Motoren har mekaniske endestop med finjustering af åbning og lukning. Endestoppene definerer slutpositionerne for den efterfølgende indlæring.
- Frikobl motoren med nøglen, og flyt portbladet manuelt til den ønskede åbningsposition.

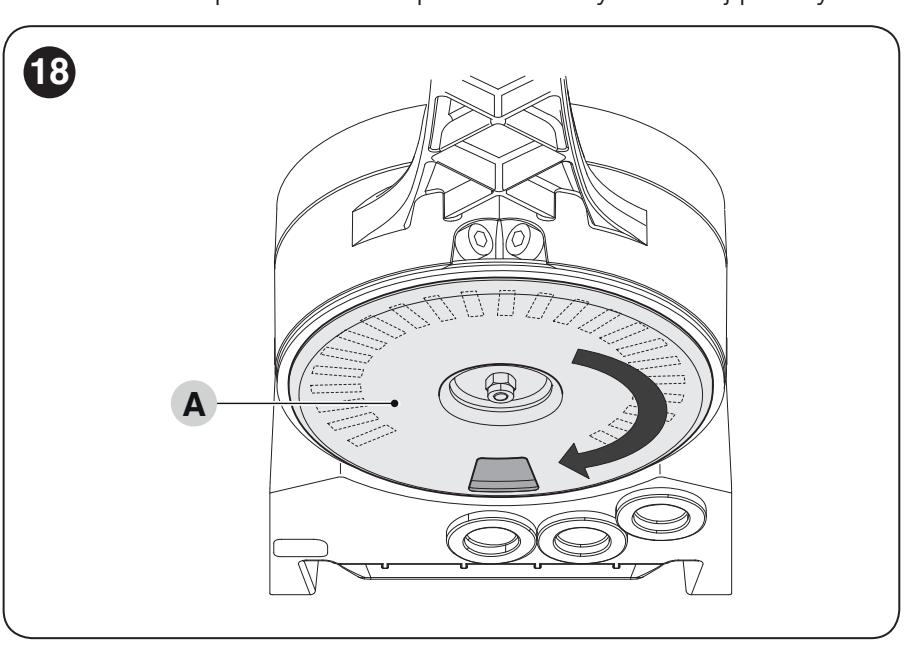

- Drej plastskiven A på undersiden, så udskæringen kommer ind under armen som vist på tegningen.

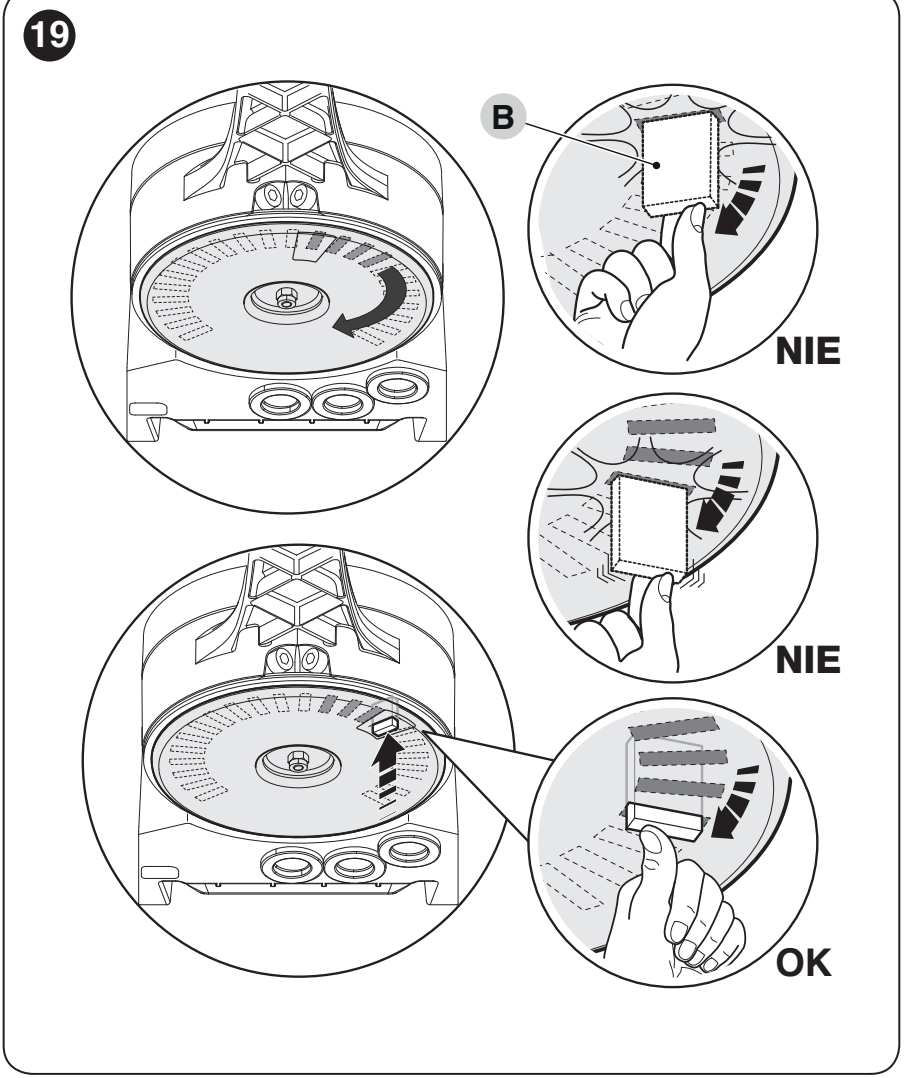

- Sæt endestop B i den første ledige position med korrekt orientering. Drej skiven for at låse den, så den ikke falder ud.

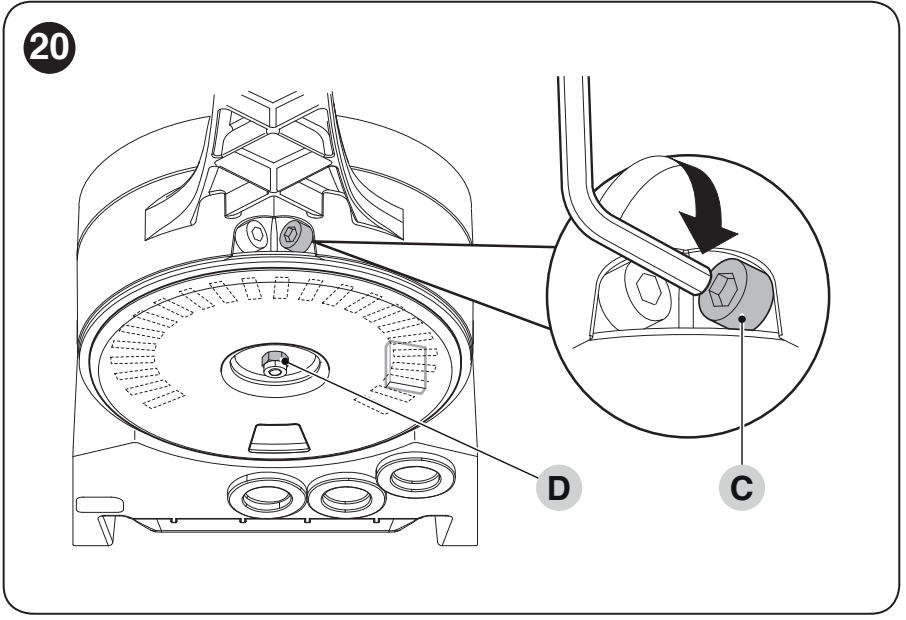

- Finjustér positionen med skrue C. Hvis det lukkede endestop ikke er ved jorden, indstilles motorens lukkestop på samme måde.
- Spænd skivens låsemøtrik D, så skiven ikke drejer af sig selv. Kontrollér manuelt, at begge positioner nås, og lås motoren igen.
| Skive A's position | Finjustering C og låsning D |
|---|---|
 |  |

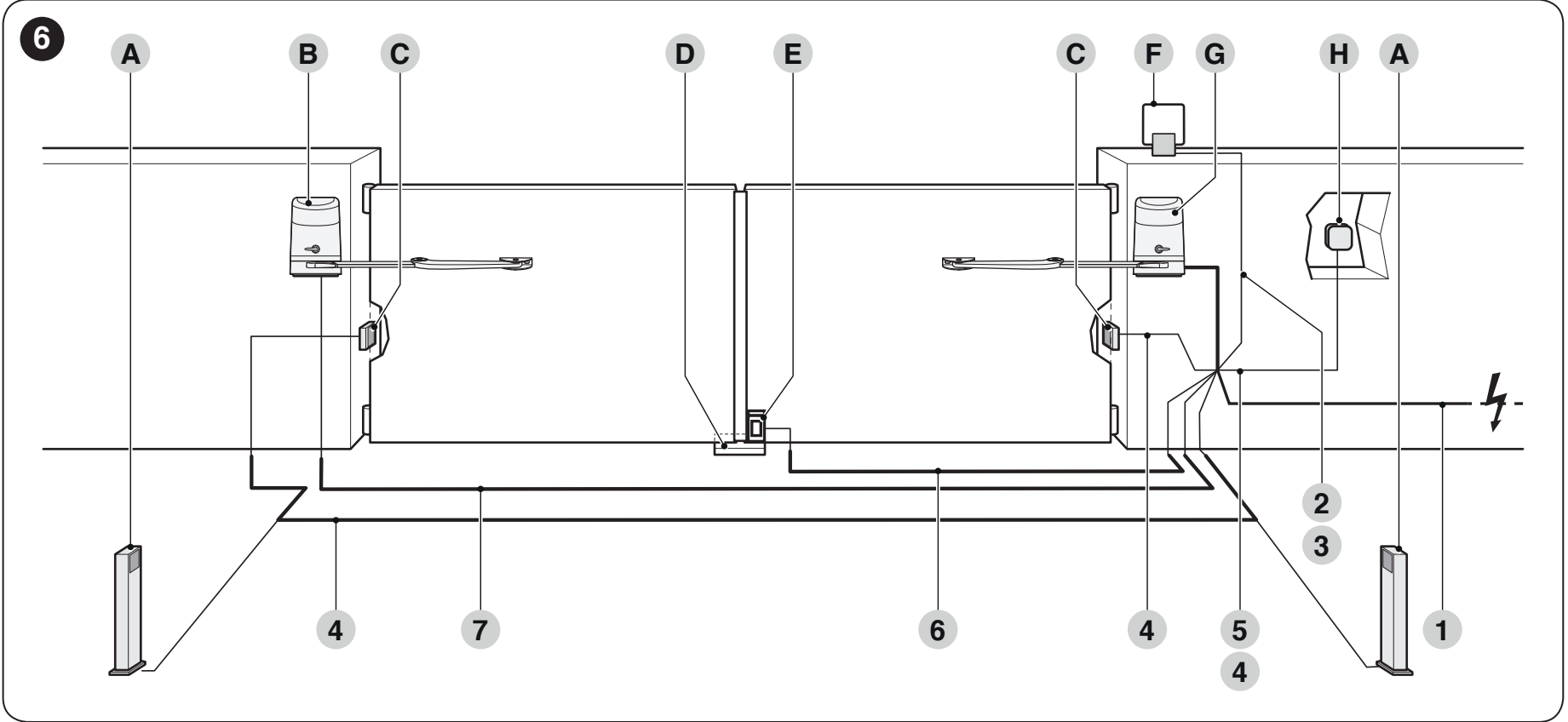

Forberedelse af kabelføring
Kablerne skal være egnede til monteringsstedet. Før kablerne, så vand eller kondens ikke løber ned i elektronikken. Nettilslutning, jordforbindelse og afbrydelse af strømforsyningen skal udføres af en autoriseret elektriker.
| Kabelføring | Kabel og længde |
|---|---|
| 1 – Strømforsyning til HO7124 | 3 × 1,5 mm², op til 30 m. Ved længere strækninger angiver producenten 3 × 2,5 mm² og jordforbindelse ved automatikken; strømforsyningen skal vurderes af en elektriker. |
| 2 – Blinklys | 2 × 1 mm², op til 20 m. |
| 3 – Antenne | Koaksialkabel RG58, op til 20 m; anbefalet længde under 5 m. |
| 4 – BlueBUS | 2 × 0,5 mm², op til 20 m; ved 20–40 m anvendes 2 × 1 mm². |
| 5 – Nøglekontakt | To kabler på 2 × 0,5 mm² eller ét på 4 × 0,5 mm², op til 50 m. |
| 6 – Elektrisk lås | 2 × 1 mm², op til 6 m. |
| 7 – Forbindelse mellem drevene | 3 × 1,5 mm², op til 10 m; følg klemrækken og det oprindelige diagram. |
Styreenhed og tilslutning af HOPP
HO7124 har indbygget POA3R10 og strømforsyning 230 V AC. Sættets motorer kører på 24 V DC. HO7224 må ikke tilsluttes direkte til 230 V.
Den følgende tilslutning og indstilling gælder for POA3R10. Dette printkort kan ikke udskiftes med det ældre POA3. Ved reparation skal mærkningen på det monterede printkort og stikkene sammenlignes; et lignende navn på drevet er ikke tilstrækkeligt.
Afbryd strømforsyningen, og frakobl backupbatteriet, før dækslet åbnes. Alt elektrisk arbejde skal udføres af en autoriseret tekniker.

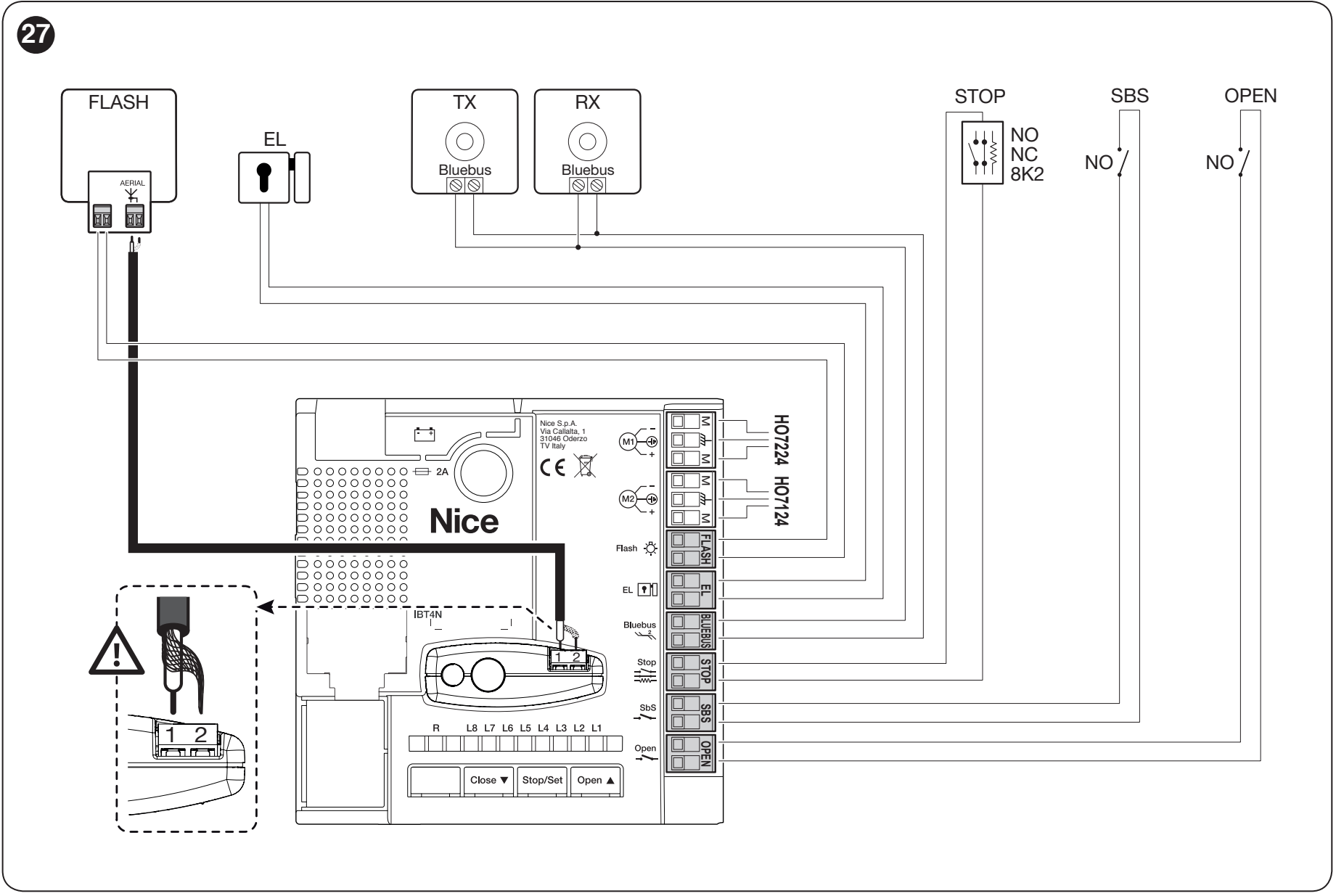

POA3R10-klemmer
| Klemme | Anvendelse |
|---|---|
| M1 | Udgang til HO7224 uden styreenhed. |
| M2 | Udgang til HO7124-motor med styreenhed. Ved én motorenhed forbliver HO7124 tilsluttet. |
| FLASH | ELDC-blinklys eller blinklys med glødepære, 12 V DC, maks. 21 W. |
| EL | Elektrisk lås, 12 V AC, maks. 15 VA. |
| BlueBUS | Strømforsyning og kommunikation med kompatible enheder via to upolariserede ledere. Maks. 12 BlueBUS-enheder; belastningen beregnes ud fra de tilsluttede enhedstyper. |
| STOP | Sikkerhedsindgang til NO-, NC- eller 8,2 kΩ-modstandsenhed; typen indlæres, når enhederne registreres. |
| SbS | Spændingsfri NO-kontakt til trinvis styring. |
| OPEN | Spændingsfri NO-kontakt til delvis åbning; funktionen kan ændres via programmering. |
| Modtagerantenne | Koaksialkabel til antennestikket på den faktisk monterede OXIBD-modtageren; følg mærkningen på dens klemmer. |
Tilfør ikke ekstern spænding til styreindgangene SbS og OPEN. Hvis funktionen for FLASH eller EL ændres, ændres udgangens elektriske egenskaber også: Til andre hjælpefunktioner er udgangen beregnet til en lampe eller et relæ på 24 V DC, maks. 4 W. Brug ikke en belastning beregnet til den oprindelige funktion uden først at kontrollere den.

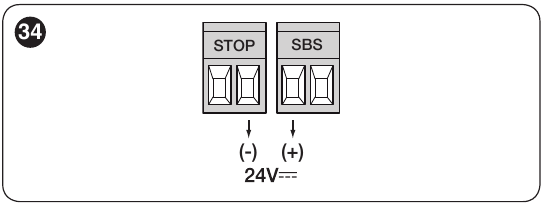

Hjælpeforsyning på POA3R10
Til en kompatibel kortlæser eller nøglekontaktbelysning bruges den højre klemme i STOP-parret = − og den venstre klemme i SbS-parret = +, når billedet nedenfor ses med teksterne over klemmerne: 24 V DC (−30 % til +50 %), maks. 200 mA. Dette klemmepar forbliver strømførende, også i standbytilstand. Enhedens styrelæ tilsluttes separat som en spændingsfri NO-kontakt; tilfør ikke ekstern spænding til styreindgangen. BlueBUS og spændingsfri kontakter har ingen +/−-poler. EL-udgangen er 12 V AC/maks. 15 VA uden fast +/−-pol; FLASH-udgangen til blinklyset er 12 V DC/maks. 21 W. Kontrollér mærkningen på printkortet og blinklyset, hvis blinklyset er polariseret.
BlueBUS-fotoceller og STOP-indgang
EPMB, EDSB og ETPB tilsluttes parallelt til BlueBUS. TX og RX i samme fotocellepar skal have samme jumperindstilling; hvert efterfølgende par skal have en anden adresse. Indstil adresserne på tastaturer og læsere i henhold til deres egne vejledninger. Når en enhed tilføjes eller fjernes, skal du gentage indlæsning af enheder og funktionstesten.
| Fotocellernes adresse | HOPP-respons afhængigt af placering |
|---|---|
| FOTO / FOTO II | Udvendige fotoceller: Ved lukning stopper bevægelsen, og portbladene åbner igen. |
| FOTO 1 / FOTO 1 II | Indvendige fotoceller: Ved lukning stopper og vender de bevægelsen. Ved åbning stopper de portbladene; når lysstrålen ikke længere er afbrudt, fortsætter åbningen. |
| FOTO 2 / FOTO 2 II | Indvendige fotoceller: Ved åbning stopper og vender de bevægelsen. |
| FOTO 3 | Denne konfiguration er ikke tilladt for HOPP-styreenheden. |
Tabel over adressejumpere for EPMB viser TX/RX-indstillingen. Fotocellernes generelle vejledning indeholder også konfigurationer til andre styreenheder; til HOPP skal du bruge en understøttet adresse fra tabellen ovenfor.
Almindelige relæfotoceller kan ikke erstatte BlueBUS-fotoceller. Ved STOP forbindes NO-kontakter parallelt og NC-kontakter i serie. Kombinationer af kontakter eller flere resistive sikkerhedslister skal tilsluttes af en tekniker i henhold til diagrammet for de relevante enheder; sikkerhedsindgangen må ikke sættes ud af drift ved at lave en brokobling.
Modtager og fjernbetjeninger
Modtageren sættes i stikket i HO7124, mens strømforsyningen er afbrudt. De afprøvede HOPP-sæt bruger OXIBD med ON2E. Parring og sletning af fjernbetjeninger skal udføres i henhold til den modtager, der faktisk er monteret. Vejledning og indstillinger for OXIBD findes på produktets egen side; nulstilling af POA3R10 sletter ikke radiomodtagerens hukommelse.

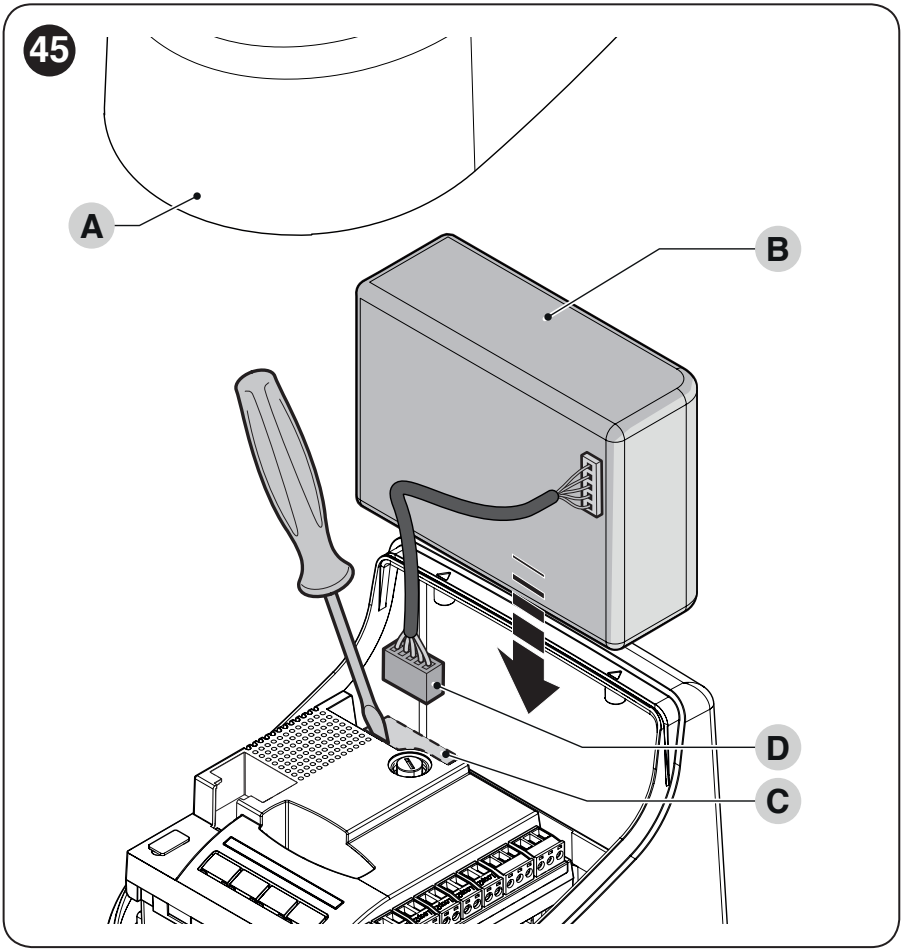

PS124-reserveforsyning
Til POA3R10 PS124 monteres i HO7124. Tilslut det først, når monteringen og programmeringen er afsluttet, da det kan sætte porten i bevægelse, selv uden netstrøm. Det skal være frakoblet, når der arbejdes på ledningsforbindelserne. Batteriet i HO7124 leverer også reserveforsyning til HO7224, når denne er tilsluttet styreenheden.
PS124 medfølger ikke i de grundsæt, der er nævnt ovenfor. Når batteriet er opladet, skal du kontrollere en hel cyklus både med netstrøm og kun med batteriforsyning. Hastigheden og antallet af bevægelser afhænger af batteriets tilstand og portens belastning. Batteristik fra en anden generation må ikke betragtes som kompatible.
Første opstart og test af porten
Armene på alle monterede drev skal være monteret, anslagene skal være solidt indstillet, og motorerne skal være fastgjort. Stil portbladene omtrent midt på deres bevægelsesbane, så de har plads til at bevæge sig i begge retninger under testen. Ved to portblade skal rækkefølgen kontrolleres i forhold til overlapningen; portbladene må ikke støde sammen under lukning.
HO7224 indstilles via POA3R10 i HO7124. Den har ingen egne programmeringsknapper. Indlæringen udføres for hele anlægget: først enhederne, derefter anslagenes positioner og til sidst sikkerhedstesten. Hvis HO7224 udskiftes, eller anslagene ændres, skal indstillingen af hele porten kontrolleres igen.
1. Indlæsning af enheder i HO7124
Når tilbehøret er tilsluttet, indlæses BlueBUS-enhederne og STOP-indgangen i HO7124. Indlæsningen skal gentages, når enheder tilføjes eller fjernes. Indlæsning af tilbehør fastlægger ikke i sig selv portbladenes endepositioner.
2. Indlæring af hele portens positioner
Når de mekaniske anslag er indstillet, startes automatisk indlæring af begge motorers bevægelser fra HO7124. Den første bevægelse skal være lukning; stop processen, hvis retningen er omvendt, eller portbladenes rækkefølge er forkert. Når indlæringen er gennemført, skal du kontrollere nedsat hastighed, portbladenes overlapning og sikkerhedsfunktionerne.
Fremgangsmåden med knapper og LED'er på HO7124-styreenheden findes i den bevarede HOPP-monterings-PDF.
Kontroller før almindelig brug
- Foretag flere fulde åbninger og lukninger, og kontrollér, at der ikke er steder med øget friktion, sammenstød mellem armene eller kontakt mellem portbladene.
- Kontrollér korrekt nedsat hastighed, rækkefølgen af portbladene og pålidelige endepositioner.
- Kontrollér funktionen af hvert fotocellepar og STOP-enheden i de relevante bevægelsesretninger.
- Kontrollér manuel frigørelse, genindkobling og eventuel reserveforsyning.
- Mål slagkraften, og kontrollér beskyttelsen af alle steder med risiko for tryk, klemning og indfangning.
Montering og idriftsættelse skal udføres af en kvalificeret tekniker. Drevets forhindringsdetektion erstatter ikke nødvendige sikkerhedsanordninger eller måling af kræfter.
Manuel frigørelse ved strømsvigt

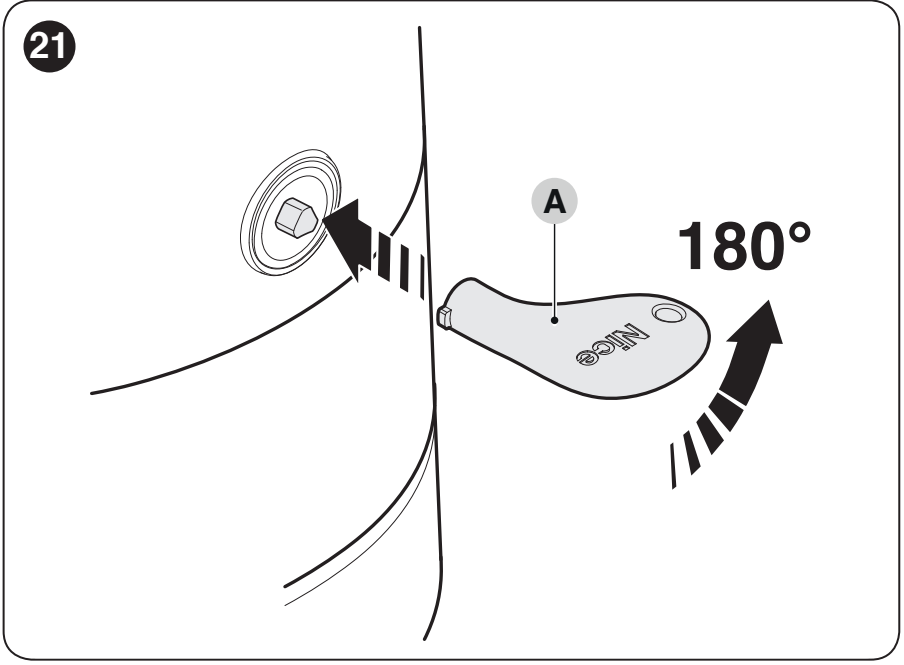

Frigør kun et stillestående portblad. Sæt nøglen i frigørelsesmekanismen, og drej den 180° i den retning, der er markeret på mekanismen. Portbladet kan åbnes eller lukkes manuelt uden at tvinge det. Før den automatiske drift genoptages, skal drevet låses igen med nøglen, og nøglen fjernes; på en dobbeltfløjet port skal begge motorer kontrolleres.
Frigørelse fra ydersiden
Hvis der ikke er en anden adgang til grunden, kan man tilføje KIO med kabel KA1. På en dobbeltfløjet port skal det ifølge producenten tilsluttes motoren til det portblad, der åbner først fra lukket position. Kablet monteres i frigørelsesmekanismen; det ændrer ikke portens åbningsretning.
Vedligeholdelse og sikker brug
Planlæg service senest efter 6 måneder eller 20 000 manøvrer, alt efter hvad der indtræffer først. Afbryd både strømforsyningen og batteriet før indgreb. Kontrollér forankringer, korrosion, bolte og låseringe samt tilstanden af arme, hængsler, kabler, anslag og frigørelsesmekanisme. Gentag funktions- og sikkerhedstest efter indgrebet.
Betjen ikke portbladet, mens der arbejdes i dets bevægelsesbane. Børn må ikke bruge porten som legetøj, og fjernbetjeninger skal opbevares uden for deres rækkevidde. Hvis en sikkerhedsanordning er defekt, skal du bruge den manuelle frigørelse og sørge for reparation; sikkerhedsfunktionen må ikke slås fra.
Tekniske data for NICE HO7224
| Parameter | Værdi |
|---|---|
| Type | Elektromekanisk hængseldrev, 24 V DC-motor. |
| Styreenhed | Ikke indbygget; styres fra HO7124. |
| Produktets strømforsyning | 24 V DC ±25 %, fra styreenheden. |
| Maksimalt drejningsmoment | 250 Nm. |
| Nominelt drejningsmoment | 100 Nm. |
| Hastighed ved nominelt drejningsmoment | 0,13 rad/s (1,2 omdr./min). |
| Tomgangshastighed | 0,17 rad/s (1,6 omdr./min); indstilles via styreenheden. |
| Cyklusser ved nominelt drejningsmoment | Maks. 35 cyklusser/time; ved maksimal temperatur maks. 35 cyklusser/time; ved maksimal temperatur maks. 25 cyklusser/time. |
| Kontinuerlig drift | Maks. 10 minutter; ved maksimal temperatur maks. 8 minutter. |
| Effektforbrug ved nominelt moment | 50 W. |
| Maksimalt effektforbrug | 100 W. |
| Nominel strøm | 2 A. |
| Maksimal strøm | 4 A, maks. 1 s. |
| Driftstemperatur | −20 til +55 °C; effektiviteten falder ved lave temperaturer. |
| Kapslingsklasse | IP54 med intakt og korrekt lukket dæksel. |

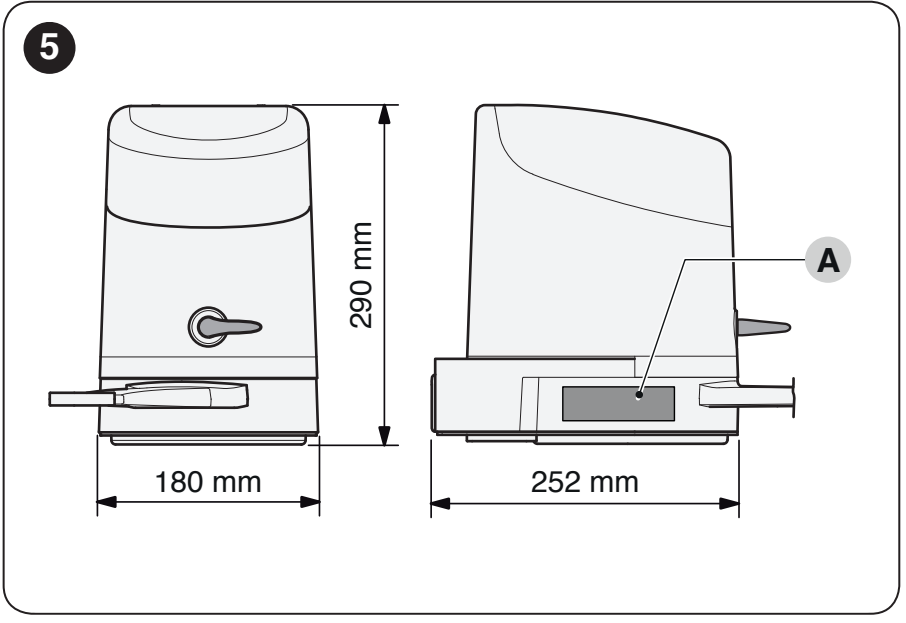

| Motorens mål | 180 × 252 × 290 mm (bredde × dybde × højde). |
| Drevets vægt | 6,5 kg. |
Parametrene ved nominel belastning gælder ved en omgivelsestemperatur på ca. 20 °C. Antallet af cyklusser afhænger også af portfløjen og bevægelsesmodstanden; følgende gælder også: grænser for længde og vægt.
