NICE Hyke HK7024 – motor til svingport med styreenhed til portfløj på 3,5 m/330 kg
| Produktets tilgængelighed: | inden for 3 dage | Vi afsender normalt varerne inden for 3 dage. |
|---|
inden for 3 dage
6.785,79 kr. inkl. moms
| Vægt |
|---|
| 11 kg |
Beskrivelse af produktet NICE Hyke HK7024 – motor til svingport med styreenhed til portfløj på 3,5 m/330 kg

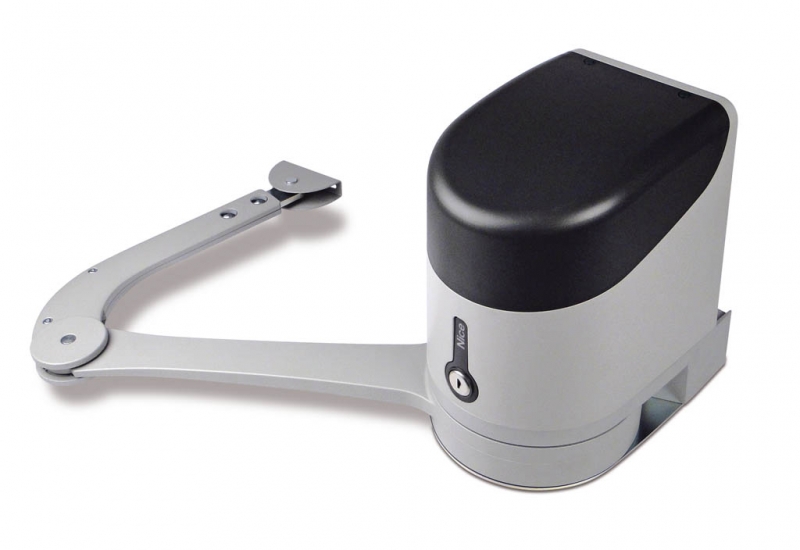

NICE HYKE HK7024 er leddelt selvlåsende drev til én portfløj på en svingport. Den har en motor 24 V DC med encoder og en justerbar leddelt arm.
HK7024 indeholder en styreenhed og er velegnet til en enkeltfløjet port. Ved en dobbeltfløjet port styrer den også den anden motor NICE HYKE HK7224, som ikke har sin egen styreenhed. HK7024 tilsluttes 230 V AC-nettet; selve motorerne kører på 24 V DC.
Drevet er beregnet til portfløje på op til 3,5 m eller op til 330 kg afhængigt af anvendelsesdiagrammet. Det er også velegnet til hyppigere brug; den tilladte drift afhænger af belastning, montering og temperatur. I tilfælde af strømsvigt kan drevet frigøres manuelt med en nøgle.
Styring og kompatibelt tilbehør
Én styreenhed i HK7024 styrer én eller begge portfløje. Følgende tilslutning og programmering gælder for HKA2R10 med SM-stik, otte LED'er L1–L8 og en 12-trins motorvælger. Kontrollér mærkning og layout på det faktiske printkort, før du tilslutter tilbehør.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styring | Styring af én eller to HYKE-motorer. Tilslutning af motorer. | Indbygget i NICE HYKE HK7024. Erstatningsprintkort NICE HKA2R10; vælg en erstatning, der passer til den installerede generation. |
| Modtager og fjernbetjening | Fjernbetjening efter modtagerens kodning. Parring og kommandoer. | OXIBD i SM-stikket + ON2E eller MYGO4. Senderen og modtageren skal bruge et kompatibelt radiosystem. |
| Sikkerhedsfotoceller | Beskyttelse af passagen afhængigt af placeringen. Tilslutning og adressering. | NICE EPMB til BlueBUS. To ledere uden polaritet; hvert par har sin egen adresse. |
| Advarselsblink | Advarsel om bevægelse og signalering af fejl. FLASH-udgang. | NICE ELDC til lavspænding; FLASH leverer 12 V DC ved brug som blinklys, maks. 21 W. Et blinklys til 230 V må ikke tilsluttes her. |
| Sikkerhedskant | Beskyttelse af farlige områder ved kontakt med en forhindring. STOP-indgang. | Valg af sikkerhedskant med en passende udgang på 8,2 kΩ; vælg tilslutning ud fra risiciene ved den konkrete port. |
| Nøglebetjening | Aktivering af kommando uden spænding. Indgangene SbS, OPEN og CLOSE. | NICE KIO med NO-kontakt. Baggrundsbelysningen tilsluttes separat i overensstemmelse med det tilladte strømforbrug. |
| Frigørelse udefra | Manuel åbning, hvis du ikke kan komme hen til drevet, når strømmen er afbrudt. | NICE KIO + KA1, 6 m wire. Separat mekanisk funktion, uafhængig af den elektriske kommando. |
| Nødstrømforsyning | Flere manøvrer ved strømsvigt. Valg og tilslutning af batteri. | NICE PSS124 med kabel til den korrekte generation. Batteriet tilsluttes styreenheden HK7024, ikke direkte til HK7224. |
| Elektrisk lås | Ekstra sikring af portfløjen afhængigt af dens udførelse. ELS-udgang. | Lås til 12 V AC, maks. 15 VA. Udgangen skal fortsat være indstillet til elektrisk lås, ikke lys. |
Separat motor og portstyring
| Model | Indhold og anvendelse |
|---|---|
| HK7024 | Drev med ledarm, monteringsbeslag, manuel frigørelse og indbygget styring. Betjener én portfløj eller, sammen med HK7224, to portfløje. |
| HK7224 | Drev med ledarm og manuel frigørelse, uden egen styreenhed. Den anden portfløj styres af enheden i HK7024. |
| Separat drev og sæt | Modtager, fjernbetjening, fotoceller, blinklys og backupbatteri følger ikke automatisk med alle enkeltstående motorer. Sammenlign udstyret i det konkrete sæt. |
Sæt til én eller to portfløje
Sættene indeholder en modtager OXIBD og en fjernbetjening ON2E. Versionen med fotoceller omfatter desuden EPMB; versionen med tilbehør omfatter også ELDC. To motorer øger ikke grænsen for én portfløj.
| Én portfløj | Separat drev | To portfløje |
|---|---|---|
1 × HK7024. Én HKA2R10-styreenhed. | Separat HK7024
Én motor. Med styreenhed. |
1 × HK7024 + 1 × HK7224. Én HKA2R10-styreenhed. |
Længde, vægt og plads til drevet
3,5 m og 330 kg er separate ydergrænser. Med fuld arm må portfløjen være 3,5 m lang og veje op til 200 kg, eller veje op til 330 kg ved en længde på højst 1,8 m. Aflæs mellemværdierne på grafen ud fra længden og vægten af én portfløj.
A = fuld arm, B = forkortet arm. Den vandrette akse viser portfløjens længde i meter, den lodrette dens vægt i kilogram. Ved forkortet arm skal du bruge den nederste kurve B og en åbningsvinkel på højst 90°. Den forkortede arm må ikke benyttes efter grænserne for den fulde arm.
Til selve drevet skal der være et frit monteringsområde på mindst 210 mm. Kontrollér hele armens bevægelsesbane og afstanden til væg eller hegn; målene nedenfor angiver monteringsgeometrien, ikke et universelt stolpemål.
Montering af beslag og ledarm
Montering, elektrisk tilslutning og afprøvning skal udføres af en fagtekniker. Afbryd strømforsyningen og et eventuelt batteri inden arbejdet. Porten skal kunne bevæges let gennem hele bevægelsesbanen, må ikke åbne eller lukke af sig selv, og dens fastgørelser må ikke give efter.
Motorens monteringsbeslag skal sidde vandret på et fast underlag. Fastgør armens beslag til portfløjens bærende ramme, ikke til en svag fyldning. Placér drevet, så der er sikker adgang til nøglen og frigørelseshåndtaget. Monteringsstedet må ikke blive oversvømmet; montér om nødvendigt drevet højere over terræn. Før kablerne, så vand og kondens ikke trænger ind i drevet.
| Afstand E | Valg af arm |
|---|---|
| E mindst 650 mm | Arm i fuld længde; fastlæg vinkel og afstandene A/B ud fra monteringsgrafen. |
| E fra 300 til 650 mm | Forkortet arm; åbningsvinkel på højst 90° og strengere grænser i grafen for portfløjens vægt. |
| E mindre end 300 mm | Den viste montering er ikke tilladt. Vælg en anden placering eller en anden egnet løsning. |
A er drevbeslagets placering i forhold til hængslets akse; B er hængslets akseforskydning fra monteringsfladen ifølge tegningerne. Begge værdier angives i millimeter.
- Mål B, og vælg den ønskede åbningsvinkel. Med fuld arm er maksimum 110°.
- På grafen føres en vandret linje fra værdien for B ind i området for den ønskede vinkel. Aflæs det tilladte interval for A ved skæringspunkterne. For eksempel giver B = 200 mm og en åbningsvinkel på 110° en A-værdi på cirka 300–345 mm.
- Saml den lige og den vinklede arm med tappe og låseringe. Motorbeslaget og beslagene på portfløjen skal efter montering være i samme vandrette plan.
- Brug motorbeslaget som skabelon, markér fire fastgørelsespunkter, og fastgør det med egnede ankre. Fastgør motoren til beslaget med de to medfølgende skruer.
- Frigør motoren. Med fuld arm skal beslagets position på portfløjen fastlægges, mens armen er skudt så langt ud som muligt, så armen standser i sin yderstilling. Fastgør beslaget vandret, og montér tappen og låseringen.
- Bevæg portfløjen manuelt gennem hele bevægelsesområdet. Armen må ikke støde mod væggen, hegnet eller portfløjen, og dens bevægelse må ikke skabe et ubeskyttet klem- eller skærested. Justér derefter endestoppene, og lås motoren igen.
Montering med forkortet arm
Med den forkortede arm skal A vælges i området 90°–95° i monteringsdiagrammet; portfløjens faktiske åbningsvinkel må højst være 90°. Beslagets placering på portfløjen fastlægges med motoren frigjort: Tryk den vinklede arm mod den lukkede portfløj, indtil armen når sin yderstilling. Overhold E på mindst 300 mm, en åbningsvinkel på højst 90° og den nederste grænsekurve. Hold beslaget mod portfløjen under en manuel prøveåbning, og kontrollér, at hverken den bøjede arm eller dens led støder mod en forhindring. Fastgør først beslaget, når hele bevægelsesområdet er kontrolleret.
Mekaniske åbnings- og lukkeendestop
- Frigør motoren, og flyt portfløjen manuelt til den ønskede åbne position.
- Drej plastskiven A på undersiden af motoren, og indstil åbningen under armen som vist på illustrationen.
- Sæt endestoppet B i den nærmeste passende position. Det skal gå korrekt i indgreb; sammenlign markeringen OK/NO.
- Drej skiven, så endestoppet ikke kan falde ud. Finjustér med justeringsskruen C.
- Hvis porten ikke har et lukkeendestop på jorden, indstilles lukkeendestoppet på samme måde. Spænd til sidst møtrikken D godt fast, så skiven ikke kan dreje af sig selv.
- Når endestoppenes position ændres, skal der foretages en ny indlæring af positionerne og udføres tests.
Manuel frigørelse ved strømsvigt
Stands bevægelsen, og afbryd strømforsyningen, før motoren frigøres. Sørg for, at portfløjen ikke kan sætte sig i bevægelse af sig selv; hold den under kontrol i blæsevejr.
- Sæt nøglen A i, og drej den 90° med uret.
- Drej det udtrukne håndtag B 90° mod uret. Portfløjen kan nu bevæges manuelt.
- Lås igen ved at føre håndtaget tilbage til lodret position og trykke det ind i holderen. Drej nøglen 90° mod uret, og tag den ud.
- Når håndtaget er skubbet ind, skal portfløjen bevæges manuelt nogle centimeter i åbningsretningen, så gearet låses helt. Kontrollér, at håndtaget er skubbet helt ind, og at drevet er låst, før porten bevæges elektrisk. Brug ikke porten, hvis sikkerhedssystemet er defekt, før fejlen er afhjulpet.
Elektrisk tilslutning af motorer og tilbehør
Afbryd 230 V-netforsyningen og backupbatteriet, før dækslet åbnes. Netforsyning og beskyttelsesjord skal tilsluttes af en kvalificeret tekniker. Installationen skal have en anordning, der muliggør fuldstændig afbrydelse, og kablerne skal sikres mod at blive trukket ud.
Åbn dækslet på HK7024, løft styreenheden, og før kablerne ind gennem den nederste kabelindføring. Fastgør netledningen med kabelklemmen. HK7224 får motorforsyning og en separat encoderledning fra styreenheden HK7024.
| Ledning | Tværsnit og maksimal længde |
|---|---|
| Netforsyning til HK7024 | 3 × 1,5 mm², op til 30 m. Ved længere tilførsel: 3 × 2,5 mm² samt beskyttelsesjord ved automatikken i henhold til installationsdesignet. |
| Motor nummer to HK7224 | 3 × 1,5 mm², op til 10 m. To driftsledere og en beskyttelsesleder i henhold til motorens klemmer. |
| Encoder til motor nummer to | 2 × 1 mm², op til 10 m. Motor- og encoderledningen kan erstattes af ét 5 × 1,5 mm²-kabel; tilslut de enkelte ledere til de tilsvarende klemmer. |
| BlueBUS | 2 × 0,5 mm², op til 20 m; over 20 m og højst 40 m: 2 × 1 mm². |
| Blinklys | 2 × 0,5 mm², op til 20 m. |
| Antenne | Skærmet RG58, højst 20 m; anbefalet længde er under 5 m. |
| OPEN/CLOSE-kontakt | To kabler på 2 × 0,5 mm² eller ét kabel på 4 × 0,5 mm², op til 50 m. |
| Elektrisk lås | 2 × 1 mm², op til 6 m. |
M1, M2 og encodere
M2 er den portfløj, der åbner først; M1 lukker først. Ved en enkeltfløjet løsning bruges udgangen M2 og den tilsvarende indgang ENC2 ; M1 forbliver ubrugt. Ved to portfløje skal hver motor tilsluttes sin egen encoder. Brug standardmotoren HK7224, der passer til denne løsning.
Tilslut driftslederne på motorens klemmer til de yderste kontakter mærket M; beskyttelseslederen skal tilsluttes klemmen med jordsymbolet. Tilslut encodere til de tilsvarende klemmepar ENC1/ENC2 uden polaritet. Hvis retningen skal korrigeres, skal kun motorens yderste driftsledere byttes om efter afbrydelse af strømforsyningen – ikke beskyttelseslederen.
Kredsløbsdiagram for styreenhed HKA2
Forklaring: FLASH = blinklys, EL/ELS = elektrisk lås, OGI = indikator for åben port, TX/RX = sender/modtager til fotoceller, NO = normalt åben kontakt, NC = normalt lukket kontakt. Diagrammet viser indgangene og deres funktioner; vælg udstyr efter den konkrete løsning.
Tilbehørsklemmer, spænding og polaritet
| Klemme | Funktion og tilslutning |
|---|---|
| Hjælpeforsyning | SbS (+) og STOP (−), 24 V DC, højst 200 mA i alt. Brug hjælpeforsyningskontakten på SbS-klemmen som plus og hjælpeforsyningskontakten på STOP-klemmen som minus. Kontrollér de relevante kontakter på det monterede printkort før tilslutning; hele kommandoklemmeparet er ikke en strømforsyningsudgang. Dette er en strømforsyning til mindre tilbehør, ikke til motoren, blinklyset eller den elektriske lås. |
| BlueBUS | To ledere til både kommunikation og strømforsyning; uden polaritet +/−. Højst 15 BlueBUS-enheder afhængigt af udstyrets strømforbrug. EPMB tilsluttes parallelt. |
| FLASH | Ved blinklysfunktionen 12 V DC, maks. 21 W; egnet ELDC. Tilslut DC-forsyningen i overensstemmelse med mærkningen på de konkrete klemmer og enheden. Overfør ikke polariteten fra den tilstødende udgang; hvis mærkningen på printkortet ikke kan læses, skal tilslutningen kontrolleres af en tekniker. |
| ELS | 12 V AC, maks. 15 VA til elektrisk lås; ved AC skelnes der ikke mellem plus og minus. Ved L5 = ON ændres udgangen til belysning 24 V DC (−30/+50 %), maks. 4 W. Ved ændring af funktionen skal du vælge en enhed, der passer til denne spænding, og overholde dens DC-polaritet. |
| OGI | Indikator for åben port 24 V DC (−30/+50 %), maks. 4 W; mulighed for at styre et lille relæ. Ved L8 = ON ændres den til en vedligeholdelsesindikator. Kontrollér udgangens mærkning på det faktiske printkort, hvis enheden kræver en bestemt DC-polaritet. |
| SbS | Trinvis kommando via potentialfri NO-kontakt, uden polaritet. Tilslut ikke indgangen til en ekstern spændingsforsyning. |
| OPEN / CLOSE | Åbning / lukning via potentialfri NO-kontakter, uden polaritet. Ved L7 = ON kan CLOSE ændres til delvis åbning. |
| STOP | Indgang NC, NO eller 8,2 kΩ afhængigt af den indlærte enhed. Det er ikke et universelt forsyningspar; kontakttilslutningen er beskrevet nedenfor. |
Hjælpeforsyning og styrekontakt har forskellige funktioner. Forsyn ikke tilbehør via begge kontakter i et SbS- eller STOP-par, og kortslut ikke parret, når forsyningen trækkes derfra. På HKA2R10 er hjælpeforsyningen stadig tilgængelig, selv når Standby er aktiveret.
STOP, sikkerhedskant og ganglåge
Når den indlærte tilstand ændres, stopper STOP straks bevægelsen og udfører en kort reversering. Flere NO-kontakter tilsluttes parallelt, og flere NC-kontakter tilsluttes i serie. Planlæg tilslutningen af resistive sikkerhedskanter efter den konkrete enhed; kombinér dem ikke med en vilkårlig brokobling.
Hvis der er en ganglåge i portbladet, skal dens overvågningskontakt forhindre elektrisk bevægelse, når lågen er åben. Efter hver ændring af STOP-tilslutningen skal du udføre indlæring af enheder og sikkerhedstest. Fotoceller og sikkerhedskant beskytter forskellige fareområder; den ene erstatter ikke automatisk den anden.
BlueBUS-fotoceller
Fotocellernes sender TX og modtager RX EPMB tilslut med to ledere til BlueBUS uden polaritet. Hvert par skal have samme adressering på TX og RX og en anden adressering end de øvrige par. Gentag indlæringen, når en enhed er tilsluttet eller fjernet.
| Adresse | Hvad den beskytter, og hvordan den reagerer |
|---|---|
| PHOTO / PHOTO II | PHOTO ca. 50 cm, PHOTO II ca. 100 cm; de ydre par. Ved lukning stopper den og vender bevægelsesretningen. |
| PHOTO1 / PHOTO1 II | PHOTO1 ca. 50 cm, PHOTO1 II ca. 100 cm; de indre par. Ved lukning stopper den og vender bevægelsesretningen; ved åbning stopper den og fortsætter, når lysstrålen igen er fri. |
| PHOTO2 / PHOTO2 II | Beskyttelse af åbningsområdet. Ved åbning stopper den og vender bevægelsesretningen. |
| PHOTO3 | Ikke tilladt til denne HYKE-tilslutning. |
Jumpernes placering skal passe til den valgte funktion, ikke blot til fotocellens fysiske monteringssted. Du finder også den fuldstændige adressering og tilslutning på EPMB-kortet.
Første opstart og kontrol af styreenheden
Alle knapper og LED'er, der er nævnt nedenfor, sidder på styreenheden i HK7024. HK7224 har ingen egen programmering. Før strømmen tilsluttes, skal kabler, stop, dæksler og beskyttelsesanordninger være sikkert monteret.
- Indstil portbladene omtrent midt på bevægelsesbanen, fastgør motorernes gear, og ryd bevægelsesområdet.
- Efter tilslutning af strømmen skal LED'en BlueBUS blinke cirka én gang i sekundet. LED'erne på både TX- og RX-fotocellerne skal indikere strømforsyning, og blinklyset FLASH skal være slukket i hviletilstand.
- Sluk for enheden, og kontrollér tilslutninger og sikringer, hvis strømforsyningen mangler eller virker unormal. Fortsæt ikke med indlæringen, hvis der er konstateret et problem.
- Vælg den korrekte motor med vælgeren, og udfør indlæring af enheder, før du indlærer positionerne.
12-positioners motorvælger
Til standardmotorer Indstil DIP 10 = ON på HK7024 + HK7224; alle øvrige positioner 1–9, 11 og 12 = OFF. På Oview svarer dette til betegnelsen HYKE. Indstil vælgeren, mens strømmen er afbrudt, og altid før indlæring af positionerne. Indstillingen for HYKE HS hører ikke hjemme her.
Indlæring af BlueBUS- og STOP-enheder
- Tryk samtidig på, og hold Open ▲ + Stop/Set.
- Slip begge knapper, når L1 og L2 begynder at blinke hurtigt, efter cirka 3 sekunder.
- Vent, indtil registreringen er afsluttet. STOP skal lyse, og L1/L2 skal slukke. L3/L4 kan begynde at blinke for at anmode om indlæring af positionerne.
- Indlæring er også nødvendig uden tilsluttede fotoceller og altid efter tilføjelse eller fjernelse af en enhed. Gentag derefter sikkerhedstestene.
Indlæring af portbladenes positioner
Enhederne skal først være indlært, og motorvælgeren skal være indstillet korrekt. De mekaniske stop skal være solide, og kraften skal passe til porten. Hold øje med begge motorer og hele bevægelsesområdet under indlæringen.
Automatisk indlæring
- Tryk samtidig på, og hold Stop/Set + Close ▼.
- Slip knapperne, når L3 og L4 begynder at blinke hurtigt, efter cirka 5 sekunder.
- Enheden lukker langsomt M1 til stoppet, lukker langsomt M2 til stoppet, åbner langsomt M2 og M1 til stoppene og lukker til sidst begge portblade hurtigt. Med én motor indlæres kun det tilhørende portblad M2.
- Når indlæringen er fuldført, bekræftes det ved, at både L3 og L4 slukker. Kontrollér derefter nogle almindelige åbninger og lukninger.
- Afbryd bevægelsen med knappen Open eller Close. Afbryd både strømforsyningen og batteriet før reparation. Hvis M1/M2 er byttet om, skal deres enkodere også byttes om; hvis bevægelsesretningen er forkert, skal de to yderste motorledninger på den pågældende motor byttes om.
- Hvis en fotocelle eller STOP aktiveres, afbrydes indlæringen, og L1 begynder at blinke. Når årsagen er fjernet, gentages proceduren fra begyndelsen.
Manuel indlæring og betydningen af positionerne
Med manuel indlæring kan positionerne indstilles enkeltvis. Et kort tryk på Open/Close skifter LED; hold knappen inde for at bevæge motoren. Position 0 er lukkestoppet, position 1 er åbningsstoppet, og A er det ønskede stop under åbning mellem dem.
| LED – position | Det, der gemmes |
|---|---|
| L1 – 0/M1 | M1-fløjen er helt lukket ved det mekaniske stop. |
| L2 – 0/M2 | M2-fløjen er helt lukket ved det mekaniske stop. |
| L3 – SA/M2 | Forskydning ved åbning: Når denne position er passeret, kan M2 begynde at åbne M1. |
| L4 – A/M1 | Ønsket stop under åbning af M1. |
| L5 – A/M2 | Ønsket stop under åbning af M2. |
| L6 – SC/M1 | Forskydning ved lukning: Når denne position er passeret, kan M1 begynde at lukke M2. |
| L7 – 1/M1 | M1 er helt åben ved det mekaniske stop. |
| L8 – 1/M2 | M2 er helt åben ved det mekaniske stop. |
- Tryk på Stop/Set + Close, og slip knapperne, så snart L1 blinker, efter ca. 3 sekunder. Vent ikke på L3/L4 ved manuel indlæring, da de starter automatisk indlæring.
- Hold Open eller Close inde for at flytte den valgte motor til den ønskede position. Slip knappen, når du vil stoppe bevægelsen.
- Hold Stop/Set inde i mindst 3 sekunder for at gemme. Den tilhørende LED lyser konstant efter ca. 2 sekunder, mens knappen holdes inde. Slip først knappen efter mindst 3 sekunder; derefter begynder den næste LED at blinke.
- Fortsæt til og med L8. Hold pausen mellem trykkene under 10 sekunder; en længere pause afslutter processen, og de ændringer, der allerede er gemt, bevares.
Ved én motor, M2: Bekræft de ubrugte positioner L1 og L7 ved at holde Stop/Set inde i mindst 3 sekunder. Spring L3, L4 og L6 over med et kort tryk på Open/Close. Gem positionerne L2, L5 og L8 for den faktiske M2-fløj.
Kombineret indlæring
Udfør først automatisk indlæring. Gå derefter ind i manuel tilstand med Stop/Set + Close, og slip knapperne, når L1 blinker. Vælg positionen med et kort tryk på Open/Close, juster den ved at bevæge motoren, og gem den som ved manuel indlæring. Sådan justeres A, SA og SC; behold yderpositionerne 0 og 1, som er indlært ud fra stoppene. Afslut processen ved at skifte forbi den blinkende LED efter L8.
Kontroller før overdragelse
- Afbryd alle strømkilder, frigør motoren, og kontrollér, at porten kan bevæges manuelt gennem hele vandringen. Producenten angiver en maksimal kraft på 390 N ved manuel bevægelse under testen; denne værdi erstatter ikke valg af drev eller måling af slagkraft.
- Når porten er sikret, og strømmen er tilsluttet igen, skal du kontrollere åbning, lukning, stop, hastighedsnedsættelse og korrekt overlap mellem fløjene.
- Test hver fotocelle, sikkerhedskant og overvågningskontakt på lågen separat. Fjern alle klemnings- og klipperisici omkring armene.
- Teknikeren skal kontrollere kræfterne og udlevere brugsanvisningen, frigørelsesproceduren og vedligeholdelsesplanen. Brug først porten, når alle kontroller er gennemført med tilfredsstillende resultat.
Indstillinger for HKA2R10-enheden
Open ▲ vælger eller åbner, Stop/Set stopper og bekræfter, Close ▼ vælger eller lukker. Den fjerde knap bruges ikke. Hvis du holder Stop/Set inde i mere end 5 sekunder, åbnes programmeringstilstanden, når L1 blinker.
Niveau I – slå funktioner til og fra
- Hold Stop/Set inde, indtil L1 begynder at blinke, og slip knappen.
- Brug Open/Close til at vælge LED'en for den ønskede funktion. Skift status med et kort tryk på Stop/Set: korte blink = OFF, lange blink = ON.
- Gentag valg og ændring for den næste funktion. Lad være med at trykke på nogen knap i 10 sekunder for at gemme og afslutte.
| LED – funktion og betydning | Status |
|---|---|
| L1 – Automatisk lukning ON: Efter åbning lukkes porten efter den indstillede pause. OFF: halvautomatisk drift. Den fabriksindstillede pause er 30 s. | ON / OFF Fabriksindstillet til OFF |
| L2 – Luk efter fotocelle ON: Hvis den automatiske lukning er slået til, forkortes pausen til 5 s, når fotocellen aktiveres. Hvis automatisk lukning er slået fra, aktiverer fotocellen lukning efter den indstillede pause. | ON / OFF Fabriksindstillet til OFF |
| L3 – Luk altid ON: Hvis porten er åben, når strømmen kommer tilbage, begynder enheden at lukke efter 10 s med 5 s forblink. OFF: Porten bevæger sig ikke automatisk, når strømmen kommer tilbage. | ON / OFF Fabriksindstillet til OFF |
| L4 – Standby for alt ON: Ca. 1 minut efter bevægelse slukkes BlueBUS og de fleste LED'er; en kommando genoptager driften efter en kort forsinkelse. OFF: Denne energisparetilstand er slået fra. Hjælpeforsyningen SbS/STOP på R10 er fortsat tilgængelig. | ON / OFF Fabriksindstillet til OFF |
| L5 – ELS som lys ON: ELS-udgangen fungerer som lys ved 24 V DC (−30/+50 %), maks. 4 W. OFF: ELS styrer en elektrisk lås ved 12 V AC, maks. 15 VA. Tilpas udstyr og tilslutning til den valgte funktion. | ON / OFF Fabriksindstillet til OFF |
| L6 – Forblink ON: Blinklyset blinker i 3 s før bevægelsen. OFF: Det begynder at blinke samtidig med bevægelsen. | ON / OFF Fabriksindstillet til OFF |
| L7 – CLOSE som delvis åbning ON: CLOSE-indgangen giver kommando om delvis åbning 1. OFF: Den giver kommando om at lukke. | ON / OFF Fabriksindstillet til OFF |
| L8 – OGI som vedligeholdelsesindikator ON: OGI angiver, at der skal udføres vedligeholdelse. OFF: OGI angiver, at porten er åben. Grænsen indstilles på niveau II/L7. | ON / OFF Fabriksindstillet til OFF |
Niveau II – justerbare parametre
- Hold Stop/Set inde, indtil L1 begynder at blinke, og slip knappen.
- Brug Open/Close til at vælge indgangs-LED'en for den ønskede parameter.
- Hold Stop/Set inde. Efter ca. 3 s lyser LED'en for den aktuelle indstilling. Mens du stadig holder Stop/Set inde, flytter du LED'en med Open eller Close.
- Slip Stop/Set. Lad være med at trykke på nogen knap i 10 sekunder for at gemme og afslutte.
Den fremhævede værdi er fabriksindstillingen for HKA2R10. Indgangs-LED'en angiver parameteren; værdi-LED'en angiver dens værdi. Det samme LED-nummer i begge kolonner behøver ikke at betyde det samme.
| Indgangs-LED – navn og beskrivelse | Indstillings-LED – værdi |
|---|---|
| L1 – Pausetid Tiden før automatisk lukning; gælder kun, når automatisk lukning er slået til. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Trinvis tilstand Sekvens af SbS og tilhørende kommandoer; L4, L5, L7 og L8 ændrer også OPEN/CLOSE-adfærden. | L1 – Åbn – stop – luk – stop L2 – Åbn – stop – luk – åbn L3 – Åbn – luk – åbn – luk L4 – Beboertilstand: Under åbning har SbS/OPEN ingen effekt, mens CLOSE vender bevægelsen til lukning; under lukning vender SbS/OPEN bevægelsen til åbning, mens CLOSE ingen effekt har. L5 – Beboertilstand 2: Reaktionerne er som for L4; en holdt kommando i mere end 2 s udløser STOP. L6 – Trinvis tilstand 2: En kommando på under 2 s udløser delvis åbning. L7 – Hold kommandoen nede: Bevægelse kun, mens kommandoen holdes nede; stopper, når den slippes. L8 – Halvautomatisk åbning, lukning kun, mens kommandoen holdes nede. |
| L3 – Motorhastighed Hastighed ved normal bevægelse; kontrollér sikkerhed, kræfter og deceleration efter ændring. | L1 – Meget langsom L2 – Langsom L3 – Middel L4 – Hurtig L5 – Meget hurtig L6 – Højeste L7 – Åbner hurtigt, lukker langsomt L8 – Åbner med højeste hastighed, lukker med middel hastighed |
| L4 – Trykaflastning efter lukning En kort reversering frigør det resterende tryk, sikrer korrekt lukning og gør manuel frigørelse lettere. | L1 – Ingen trykaflastning L2 – Niveau 1 – minimum, ca. 100 ms L3 – Niveau 2 L4 – Niveau 3 L5 – Niveau 4 L6 – Niveau 5 L7 – Niveau 6 L8 – Niveau 7 – maksimum, ca. 800 ms |
| L5 – Motorkraft Kraften for begge motorer. En højere værdi erstatter ikke udbedring af friktion; efter ændring skal stødkraften testes. | L1 – Niveau 1 – minimum L2 – Niveau 2 L3 – Niveau 3 L4 – Niveau 4 L5 – Niveau 5 L6 – Niveau 6 L7 – Niveau 7 L8 – Niveau 8 – maksimum |
| L6 – Gangåbning og delvis åbning Ved gangåbning bevæger M2 sig. Ved to fløje henviser brøkerne til den mindste af deres indlærte åbningsvinkler. | L1 – Gangåbning 1 – M2 til 1/4 L2 – Gangåbning 2 – M2 til 1/2 L3 – Gangåbning 3 – M2 til 3/4 L4 – Gangåbning 4 – fuld åbning af M2 L5 – Delvis åbning 1 – begge fløje til 1/4 af den mindste vinkel L6 – Delvis åbning 2 – begge fløje til 1/2 af den mindste vinkel L7 – Delvis åbning 3 – begge fløje til 3/4 af den mindste vinkel L8 – Delvis åbning 4 – begge fløje til den mindste indlærte vinkel |
| L7 – Vedligeholdelsespåmindelse Antal manøvrer indtil påmindelsen. Det erstatter ikke det regelmæssige serviceinterval. | L1 – 500 L2 – 1 000 L3 – 1 500 L4 – 2 500 L5 – 5 000 L6 – 10 000 L7 – 15 000 L8 – 20 000 |
| L8 – Fejlhistorik Viser resultatet af de seneste otte manøvrer. Efter valg skal du tælle BlueBUS-blinkene og bruge diagnosetabellen. | L1 – 1. manøvre – nyeste L2 – 2. manøvre L3 – 3. manøvre L4 – 4. manøvre L5 – 5. manøvre L6 – 6. manøvre L7 – 7. manøvre L8 – 8. manøvre – ældste |
Efter ændring af kraft, hastighed eller positioner skal hele bevægelsesbanen, fotoceller, STOP og stødkraft kontrolleres. Automatisk lukning skal passe til beskyttelsen og brugen af den konkrete port.
Radiomodtager og fjernbetjeninger
Radiomodtageren sættes i stikket SM på HK7024-styreenheden. Afbryd alle strømforsyninger, når den sættes i eller tages ud. HK7224 kræver ikke en separat radiomodtager.
De aktuelle sæt bruger NICE OXIBD og ON2E. OXIBD understøtter også kompatible tovejsfjernbetjeninger; MYGO4 er en almindelig fjernbetjening med rullende kode. Vælg en sender, der passer til dens egen kodning, hvis du har en ældre modtager.
| Modtagerudgang | Kommando til HYKE |
|---|---|
| 1 | SbS – trinvis tilstand i henhold til parameter II/L2. |
| 2 | Delvis åbning 1 i henhold til parameter II/L6; fabriksindstillet til fuld åbning af M2. |
| 3 | OPEN – åbning. |
| 4 | CLOSE – lukning. |
I tilstand I gemmes hele fjernbetjeningen, i tilstand II gemmes en enkelt knap til den valgte kommando. Lagring og sletning udføres med knappen på modtageren, ikke ved at nulstille styrekortet. Du finder præcise tryk, tidsindstillinger og bekræftelser i NICE-vejledningen til parring af fjernbetjeninger og på OXIBD-kortet. I udvidet tilstand kan der være flere kommandoer; vælg kommandonummeret efter modtageren.
Backupbatteri og styreenhedens generation
Backupbatteriet skal placeres i det dertil indrettede rum i HK7024. Et kompatibelt batteri forsyner hele systemet via styreenheden; det tilsluttes ikke separat til motorklemmerne på HK7224.
| Montering | Korrekt valg |
|---|---|
| HKA2R10 | Den ældre version bruger PS124. Aktuel PSS124 tilsluttes med et kabel beregnet til den ældre, kompatible styreenhed; pakken med PSS124 indeholder kabler til både R10 og R30. |
| Nyere styreenhed | PSS124 med det tilhørende stik. Den ældre PS124 kræver adapteren CABLA11 og deaktiveret Standby; vælg tilslutning ud fra mærkningen på det faktiske printkort. |
- Afbryd strømforsyningen og fjern eventuelt det eksisterende batteri. Fjern dækslet, og løft styreenheden op.
- Sæt batteriet i det dertil beregnede rum, og brug det korrekte kabel til den pågældende generation. Forveksl ikke stikket med motorudgangen.
- Tilslut først batteriet elektrisk, når monteringen og programmeringen er afsluttet. Kontrollér funktionen, mens strømforsyningen er afbrudt, og genopret derefter strømmen for at oplade batteriet.
Antallet af manøvrer ved strømsvigt afhænger af batteriets tilstand, temperaturen og belastningen. Batteriet erstatter ikke den tilgængelige manuelle nødoplåsning. Solemyo-solstrøm tilsluttes via den dertil beregnede strømindgang på en kompatibel styreenhed; strømforsyningen og solcellekilden må ikke tilsluttes samtidig.
Fejlfinding og problemløsning
Blinklyset blinker regelmæssigt under bevægelse. Ved en fejl afgiver det en kort serie blink, holder en pause på ca. 1 s og gentager den samme serie. Tæl antallet af korte blink, før du nulstiller eller ændrer indstillingerne.
| Antal blink | Årsag og næste trin |
|---|---|
| 1 | BlueBUS – en enhed mangler eller er ændret. Kontrollér ledningsføringen og adresseringen; udfør indlæring af enheder. |
| 2 | En fotocelle blokerer bevægelsen. Fjern forhindringen, rengør dækslerne, og kontrollér indstillingen af TX/RX. Fotoceller. |
| 3 | Modstand mod bevægelsen eller udløsning af kraftbegrænsningen. Kontrollér portfløjen, hængslerne og armen; øg ikke kraften, før årsagen er afhjulpet og nye prøver er udført. |
| 4 | STOP-udløsning. Kontrollér sikkerhedskanten, lågens kontakt og den indlærte status for indgangen. STOP-tilslutning. |
| 5 | Interne parametre for styreenheden. Vent mindst 30 s, prøv en kommando, og genopret om nødvendigt strømforsyningen. Hvis fejlen gentager sig, kræves der service. |
| 6 | Det tilladte antal manøvrer i træk eller grænsen for manøvrer pr. time er overskredet. Lad drevet køle af i nogle minutter, og begræns brugen. |
| 7 | Elektrisk fejl. Vent mindst 30 s, og genopret om nødvendigt strømforsyningen; en gentagen fejl skal håndteres af en tekniker. |
| 8 | En permanent aktiv kommando forhindrer andre kommandoer. Kontrollér knappen, kontakten og eventuelle tidsstyringer. |
| 9 | Enheden er låst af en elektronisk Stop-kommando til automatikken. Brug den relevante kommando til at frigøre automatikken; der er ikke tale om det mekaniske frigørelseshåndtag. |
| 10 | Encoderen har registreret en forhindring eller for stor friktion. Kontrollér mekanikken, tilslutningen og encoderens ledningsføring. M1/M2 og ENC1/ENC2. |
Kontrol af LED'er på printkortet
| LED | Korrekt status eller næste trin |
|---|---|
| BlueBUS | Ca. 1 grønt blink/s = normal drift. Når Standby er aktiveret, blinker den langsommere; efter en kommando genoptages normal drift. To hurtige blink = ændring af indgangens status. Hvis LED'en ikke lyser, skal du kontrollere strømforsyningen og sikringerne; ved konstant lys eller røde blinkserier skal du følge fejldiagnosen. |
| STOP | Lyser = sikker tilstand er indlært. Slukket = indgangen er udløst eller ændret. |
| SbS / OPEN / CLOSE | Slukket i hvile, tændt under en aktiv kommando. En LED, der lyser konstant, kan være tegn på en fastlåst eller defekt kontakt. |
| L1/L2 blinker langsomt | Anmodning om indlæring af enheder. |
| L3/L4 blinker langsomt | Anmodning om indlæring af positioner. |
Hvis motoren kører, men portfløjen ikke bevæger sig, skal du kontrollere, at frigørelseshåndtaget er helt låst. Hvis HK7224 ikke reagerer eller bevæger sig forkert, skal du kontrollere dens M1/M2-udgang og den tilhørende encoder i HK7024. Fjern først årsagen, når du udskifter en sikring; brug samme type og mærkeværdi.
Sletning af styreenhedens indstillinger
Nulstilling sletter brugerdefinerede indstillinger i HKA2. Det er ikke det samme som at parre fjernbetjeninger eller slette radiomodtagerens separate hukommelse.
- På enheden i HK7024 skal du trykke på og holde Open ▲ + Close ▼, indtil L1 og L2 begynder at blinke.
- Slip begge knapper.
- Efter nulstillingen skal du kontrollere vælgeren igen, indlære enheder og positioner, indstille funktionerne og udføre sikkerhedstests.
Vedligeholdelse og sikker brug
Planlæg et fagligt eftersyn senest efter 6 måneder eller efter 20 000 manøvrer siden det foregående eftersyn, alt efter hvad der indtræffer først. Ved intensiv eller ugunstig drift skal intervallet forkortes.
- Afbryd strømforsyningen, batteriet og enhver anden strømkilde før service.
- Kontrollér, at beslag, skruer, tappe, låseringe, arme, stop, dæksel og kabelforskruninger sidder fast. Udskift beskadigede eller slidte dele.
- Kontrollér, at porten bevæger sig let manuelt, at frigørelsen låser korrekt, og at alle fotoceller, sikkerhedskanter og lågekontakter fungerer.
- Gå ikke ind i portens bevægelsesbane, og rør ikke ved armene, mens porten bevæger sig. Opbevar fjernbetjeninger utilgængeligt for børn.
- Kunden kan holde fotocellernes dæksler rene og fjerne snavs fra portens bevægelsesbane. Brug ikke drevet ved mekaniske eller elektriske fejl, og kontakt service.
Vejledende levetid
Læg indekserne for længde, vægt og alle andre relevante påvirkninger sammen. Aflæs derefter det omtrentlige antal cyklusser på grafen ved regelmæssig vedligeholdelse. Den vandrette akse viser summen af indekserne i %, den lodrette akse antallet af cyklusser. Estimatet er ingen garanti for et bestemt antal år eller cyklusser.
| Påvirkning | Fuldlængdearm / forkortet arm |
|---|---|
| Længde | Under 1,8 m: 0 / 15 % 1,8–2,5 m: 15 / 20 % 2,5–3,0 m: 20 / 30 % Over 3,0 til 3,5 m: 30 % / kan ikke anvendes |
| Vægt | Under 200 kg: 0 / 30 % 200–250 kg: 20 / 40 % Over 250 kg: 30 % / kan ikke anvendes |
| Temperatur / luftfugtighed | Over 40 °C eller under 0 °C, eller luftfugtighed over 80 %: 20 / 20 % |
| Lukket fyldning | 15 / 20 % |
| Vindudsat placering | 15 / 20 % |
Kontrollér først, om porten er egnet, ud fra diagrammet over vægt og længde og monteringsgeometrien. Ved grænsen mellem to intervaller skal du vælge det højeste tilgængelige numeriske indeks. Den forkortede arm er kun tilladt ved en længde på 3,0 m med en vægt svarende til kurve B; brug den ikke ved længder over 3,0 m. Vurdér altid hele driften.
Tekniske specifikationer og mål
| Parameter | NICE HYKE HK7024 |
|---|---|
| Styreenhed | Indbygget HKA2; styrer én eller to fløje. |
| Strømforsyning | HK7024: 230 V AC ±10 %, 50/60 Hz; motor 24 V DC. |
| Tomgangshastighed | 1,5 omdr./min.; justerbare hastighedstrin. |
| Drejningsmoment | Maks. 500 Nm; nom. 120 Nm. |
| Maksimalt antal cyklusser | 40 cyklusser/t ved nominelt drejningsmoment; 25 cyklusser/t ved den højeste driftstemperatur. |
| Kontinuerlig drift | Højst ca. 7 minutter ved nominelt drejningsmoment. |
| Maksimalt effektforbrug | 300 W for drev med styring. |
| Maksimalt strømforbrug | 1,5 A ved 230 V AC. |
| Kapslingsklasse | IP54 med intakt dæksel. |
| Driftstemperatur | −20 til +55 °C; drevets ydeevne falder ved lave temperaturer. |
| Mål | 210 × 290 × 320 mm (bredde × dybde × højde). |
| Drevets vægt | 10,5 kg. |
| Grænse for én portfløj | Med fuld arm: 3,5 m / 200 kg eller 1,8 m / 330 kg; mellemværdier og forkortet arm ifølge diagrammet. |
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
