NICE Hyke HK7224 – drev til svingport uden styreenhed til portfløj på 3,5 m/330 kg
| Produktets tilgængelighed: | inden for 3 dage | Vi afsender normalt varerne inden for 3 dage. |
|---|
inden for 3 dage
5.029,79 kr. inkl. moms
| Vægt |
|---|
| 9,50 kg |
Beskrivelse af produktet NICE Hyke HK7224 – drev til svingport uden styreenhed til portfløj på 3,5 m/330 kg

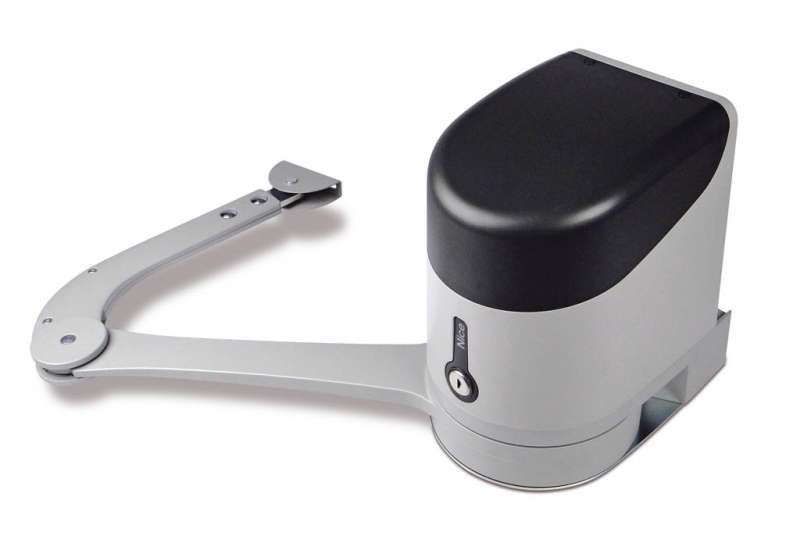

NICE HYKE HK7224 er leddelt irreversibel motor til den ene fløj på en svingport. Den har en motor på 24 V DC med encoder og en justerbar leddelt arm.
HK7224 indeholder ikke en styreenhed. Det er den anden motor til en dobbeltfløjet port, og den tilsluttes drevet NICE HYKE HK7024, som styrer hele anlægget. HK7224 må ikke tilsluttes direkte til 230 V. Tilslutning og indstilling af tilbehøret udføres på styreenheden i HK7024.
Drevet er beregnet til portfløje på op til 3,5 m eller 330 kg ifølge anvendelsesdiagrammet. Det egner sig også til hyppigere brug; den tilladte drift afhænger af belastning, montering og temperatur. Ved strømsvigt kan drevet frikobles manuelt med en nøgle.
Styring og kompatibelt tilbehør
Én styreenhed i HK7024 styrer den ene eller begge portfløje. Følgende tilslutning og programmering er beregnet til HKA2R10 med SM-stik, otte LED'er L1–L8 og en 12-positioners motorvælger. Kontrollér mærkning og layout på det faktiske printkort, før du tilslutter tilbehør.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styring | Styring af én eller to HYKE-motorer. Motortilslutning. | Indbygget i NICE HYKE HK7024. Reserveprintkort NICE HKA2R10; vælg en erstatning ud fra den installerede generation. |
| Modtager og fjernbetjening | Fjernbetjening afhængigt af modtagerens kodning. Parring og kommandoer. | OXIBD i SM-stikket + ON2E eller MYGO4. Sender og modtager skal bruge et kompatibelt radiosystem. |
| Sikkerhedsfotoceller | Beskyttelse af passagen afhængigt af placeringen. Tilslutning og adressering. | NICE EPMB til BlueBUS. To ledere uden polaritet; hvert par har sin egen adresse. |
| Advarselsblink | Advarsel om bevægelse og signalering af fejl. FLASH-udgang. | NICE ELDC til lavspænding; FLASH leverer 12 V DC ved blinklysdrift, maks. 21 W. Et 230 V-blinklys må ikke tilsluttes her. |
| Sikkerhedskant | Beskyttelse af fareområder ved kontakt med en forhindring. STOP-indgang. | Valg af sikkerhedskant med passende 8,2 kΩ-udgang; vælg tilslutningen ud fra risiciene ved den konkrete port. |
| Nøglebetjening | Aktivering af kommando uden spænding. SbS-, OPEN- og CLOSE-indgange. | NICE KIO med NO-kontakt. Baggrundsbelysningen tilsluttes separat i overensstemmelse med det tilladte strømforbrug. |
| Frigøring udefra | Manuel åbning, hvis du ikke kan komme hen til motoren uden strøm. | NICE KIO + KA1, wire 6 m. En separat mekanisk funktion, der er uafhængig af den elektriske kommando. |

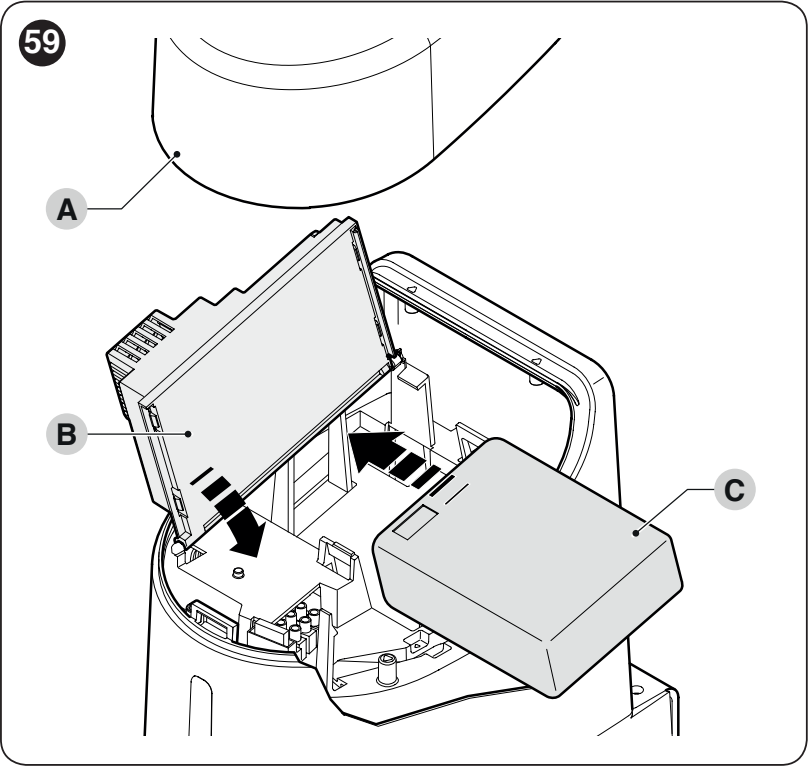

| Backupstrømforsyning | Et par manøvrer ved strømsvigt. Valg og tilslutning af batteri. | NICE PSS124 med kabel til den korrekte generation. Batteriet tilsluttes styreenheden HK7024, ikke direkte til HK7224. |
| Elektrisk lås | Ekstra sikring af portfløjen, afhængigt af dens udførelse. ELS-udgang. | Lås til 12 V AC, maks. 15 VA. Udgangen skal fortsat være indstillet til elektrisk lås, ikke lys. |
Separat motor og portstyring
| Model | Indhold og anvendelse |
|---|---|
| HK7024 | Motor med leddelt arm, monteringsbeslag, manuel frigøring og indbygget styring. Styrer én portfløj eller, sammen med HK7224, to portfløje. |
| HK7224 | Motor med leddelt arm og manuel frigøring, uden egen styreenhed. Den anden portfløj styres af styreenheden i HK7024. |
| Separat motor og sæt | Modtager, fjernbetjening, fotoceller, blinklys og backupbatteri medfølger ikke automatisk til hver enkelt motor. Sammenlign udstyret i det konkrete sæt. |

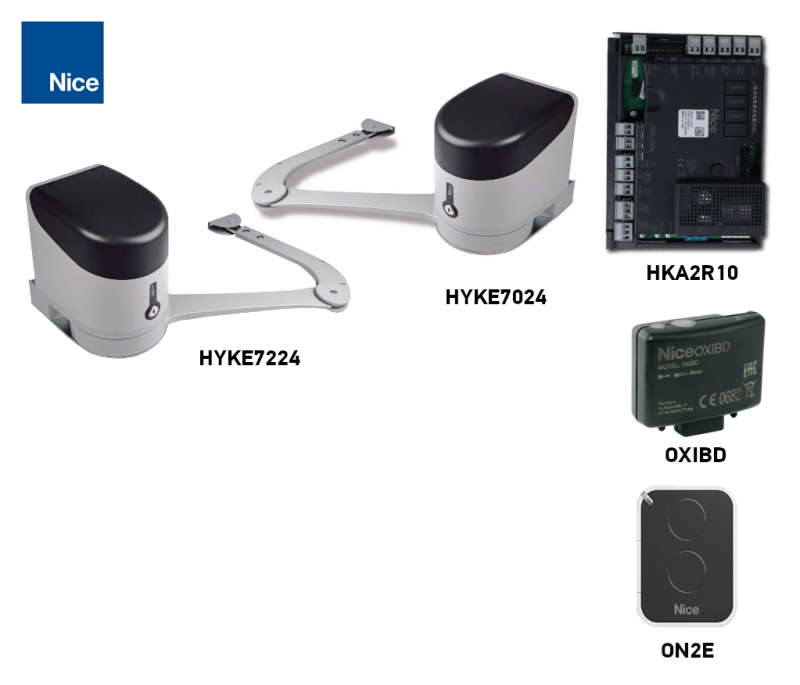

Sæt til én eller to portfløje

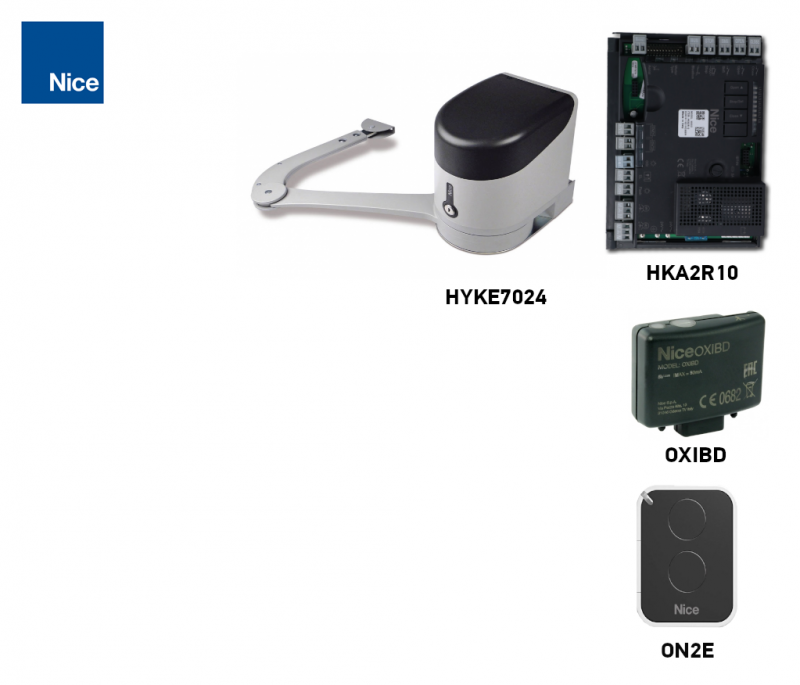

Sættene indeholder modtager OXIBD og fjernbetjening ON2E. Versionen med fotoceller indeholder desuden EPMB; versionen med tilbehør indeholder også ELDC. To motorer øger ikke grænsen for én portfløj.
| Én portfløj | Separat motor | To portfløje |
|---|---|---|
1 × HK7024. Én HKA2R10-styreenhed. | Separat HK7224
Én motor. Uden styreenhed. |
1 × HK7024 + 1 × HK7224. Én HKA2R10-styreenhed. |

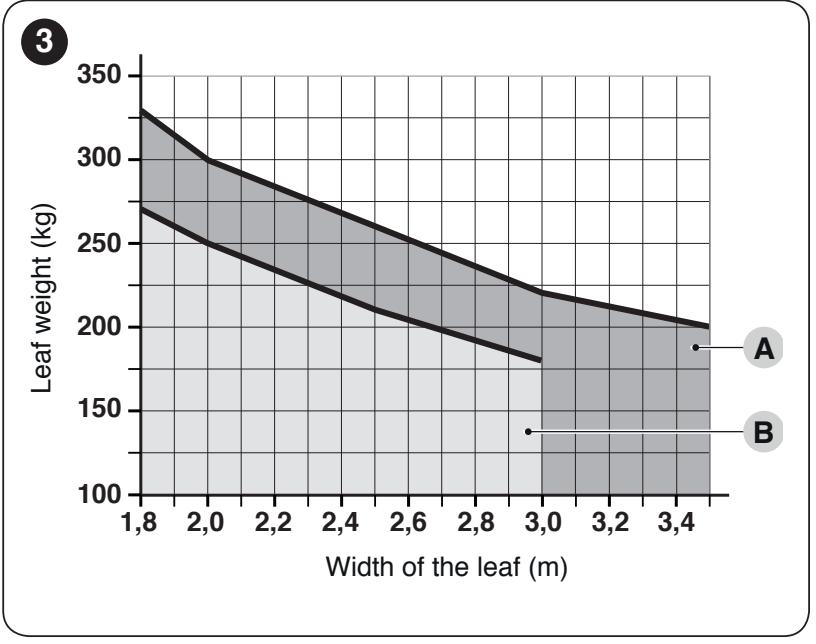

Længde, vægt og plads til motoren
3,5 m og 330 kg er separate maksimumgrænser. Med armen i fuld længde må portfløjen være 3,5 m lang og veje op til 200 kg, eller veje op til 330 kg ved en længde på højst 1,8 m. Aflæs mellemværdierne i diagrammet ud fra længden og vægten af én portfløj.
A = fuld arm, B = forkortet arm. Den vandrette akse viser portfløjens længde i meter, den lodrette dens vægt i kilogram. Ved forkortet arm skal du bruge den nederste kurve B og en åbningsvinkel på højst 90°. En forkortet arm må ikke benyttes med grænseværdierne for en arm i fuld længde.

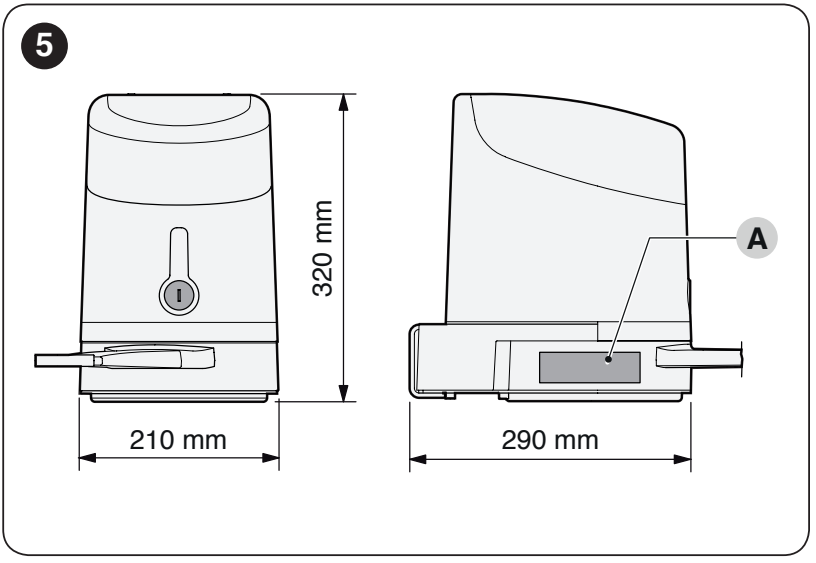

Der skal være mindst følgende frie monteringsplads til selve motoren 210 mm. Kontrollér hele armens bevægelsesbane og afstanden til væggen eller hegnet. Målene nedenfor angiver monteringsgeometrien, ikke en universel stolpedimension.
Montering af beslag og leddelt arm
Montering, elektrisk tilslutning og test skal udføres af en fagtekniker. Afbryd strømmen og eventuelt batteriet inden arbejdet påbegyndes. Porten skal kunne bevæges let langs hele bevægelsesbanen, må ikke åbne eller lukke af sig selv, og dens fastgørelse må ikke give efter.
Motorens monteringsbeslag skal være vandret og monteret på et solidt underlag. Fastgør armens beslag på portfløjens bærende ramme, ikke på en svag fyldning. Placér motoren, så der er sikker adgang til nøglen og frigøringsgrebet. Monteringsstedet må ikke blive oversvømmet. Placér om nødvendigt motoren højere over terræn. Før kablerne, så der ikke løber vand eller kondens ind i motoren.

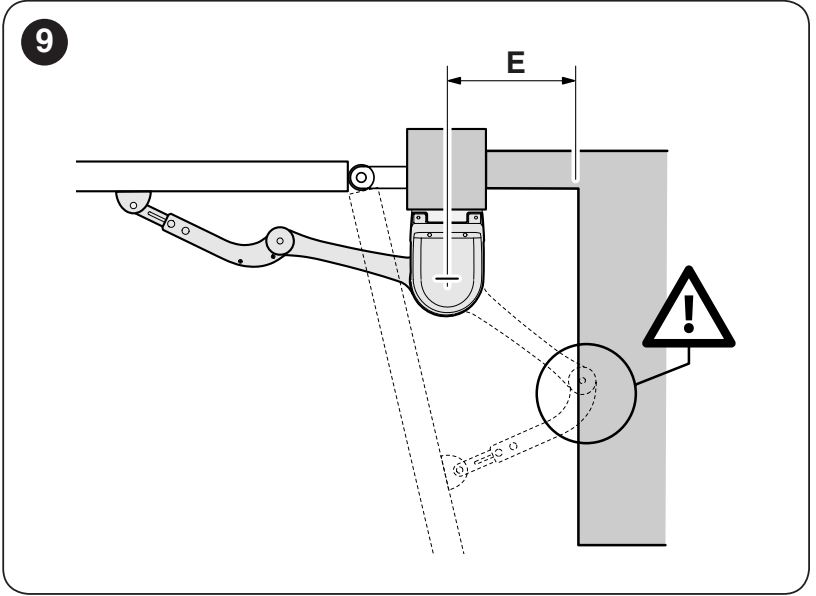

| Plads E | Valg af arm |
|---|---|
| E mindst 650 mm | Arm i fuld længde; fastlæg vinkel og afstandene A/B ud fra monteringsdiagrammet. |
| E fra 300 til 650 mm | Forkortet arm; åbningsvinkel på højst 90° og strengere grænser i diagrammet for portfløjens vægt. |
| E under 300 mm | Den viste montering er ikke tilladt. Vælg en anden placering eller en anden egnet løsning. |

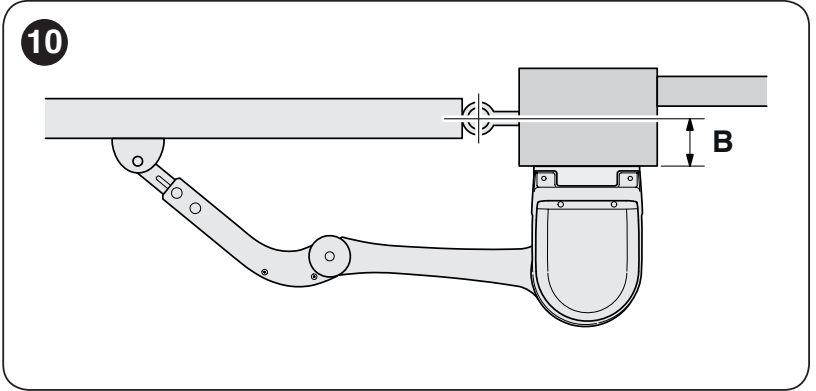

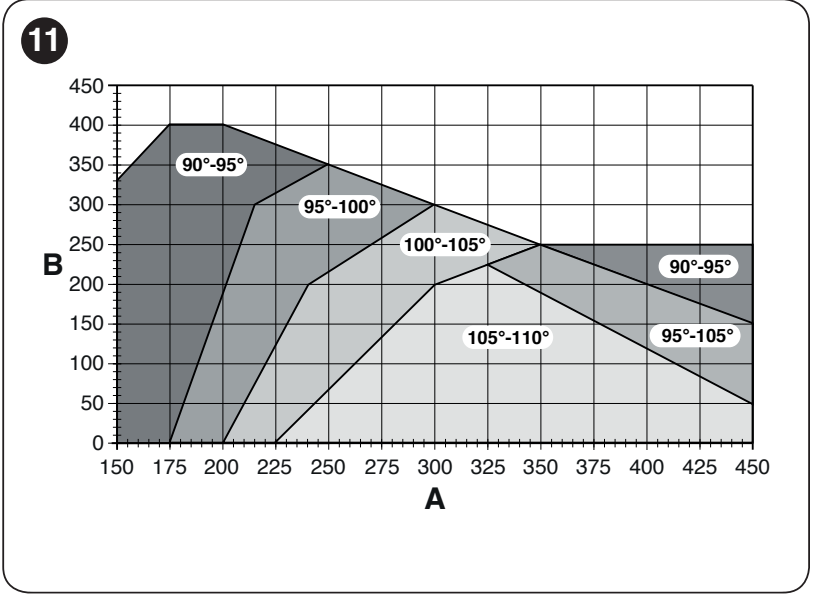

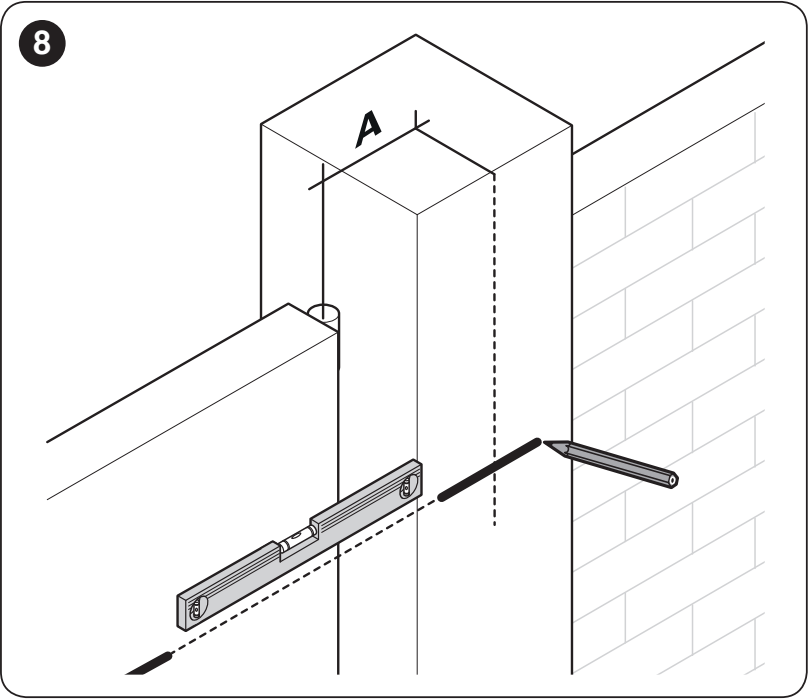

A er motorbeslagets position i forhold til hængselaksen; B er hængselaksens afstand fra monteringsfladen ifølge tegningerne. Begge mål er angivet i millimeter.
- Mål B, og vælg den ønskede åbningsvinkel. Med armen i fuld længde er maksimum 110°.
- Tegn en vandret linje fra værdien for B ind i området for den ønskede vinkel i diagrammet. Aflæs det tilladte interval for A ved skæringspunkterne. For eksempel giver B = 200 mm og en åbningsvinkel på 110° en A-værdi på cirka 300–345 mm.

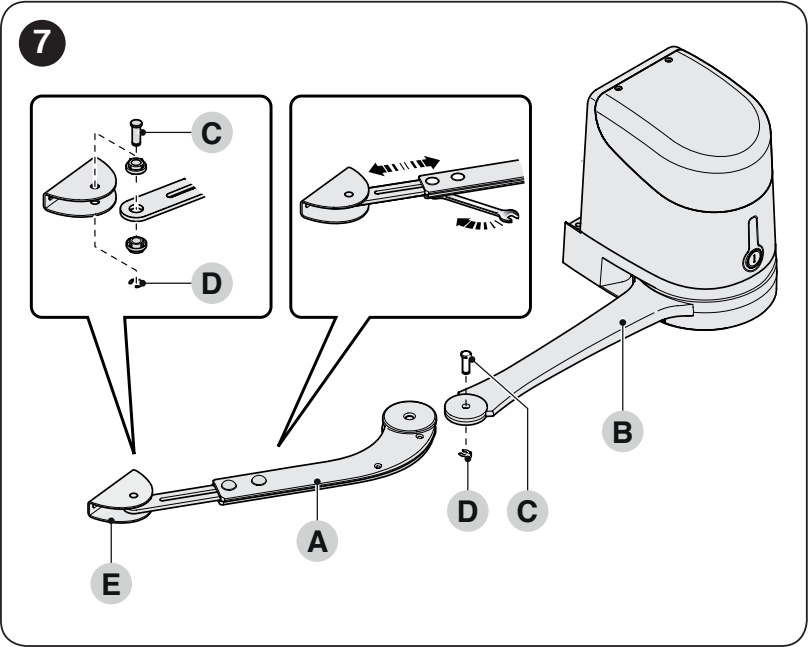

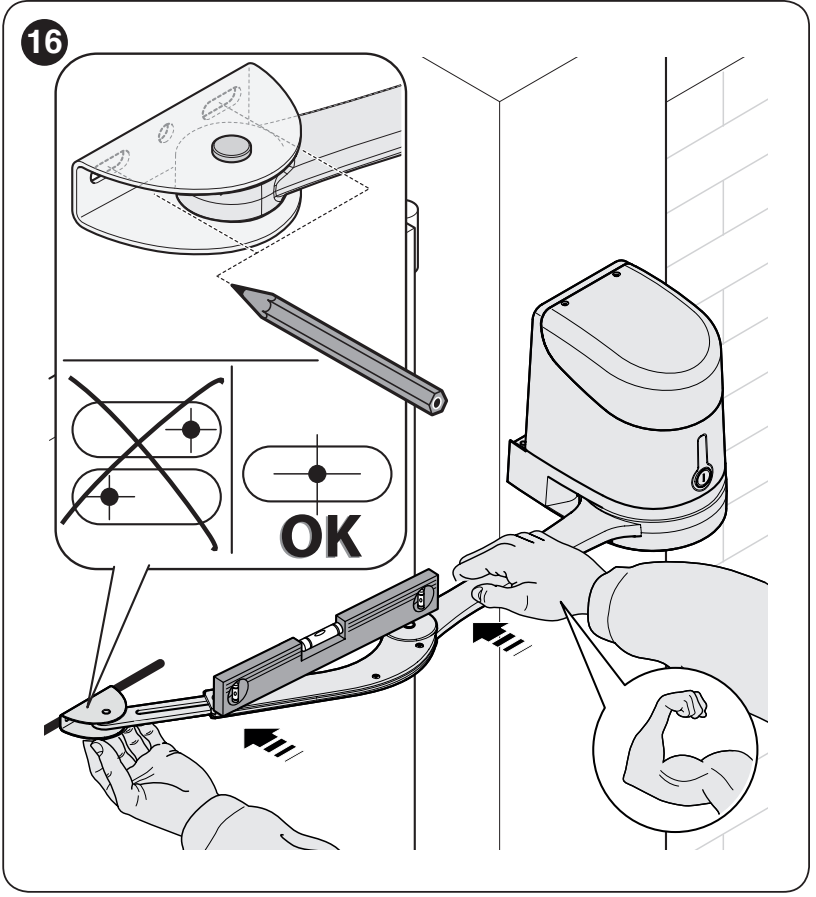

- Saml den lige og den bøjede arm med tappe og låseringe. Motorbeslaget og beslagene på portfløjen skal efter montering være i samme vandrette plan.

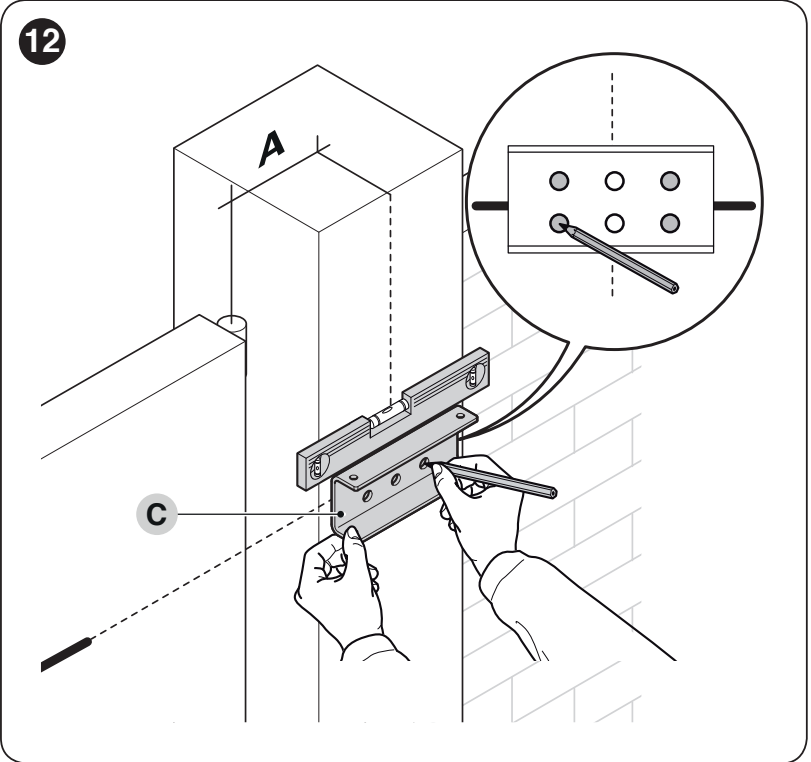

- Brug motorbeslaget som skabelon, markér fire fastgørelsespunkter, og fastgør det med egnede ankre. Fastgør motoren til beslaget med de to medfølgende skruer.
- Frigør motoren. Med den lige arm skal du placere beslaget på portfløjen, når armen er trukket så langt ud som muligt, så armen stopper i sin yderstilling. Fastgør beslaget vandret, og lås tappen med låseringen.
- Bevæg portfløjen manuelt gennem hele bevægelsesområdet. Armen må ikke støde mod væggen, hegnet eller portfløjen, og dens bevægelse må ikke skabe et ubeskyttet klem- eller skærested. Indstil derefter anslagene, og lås motoren igen.

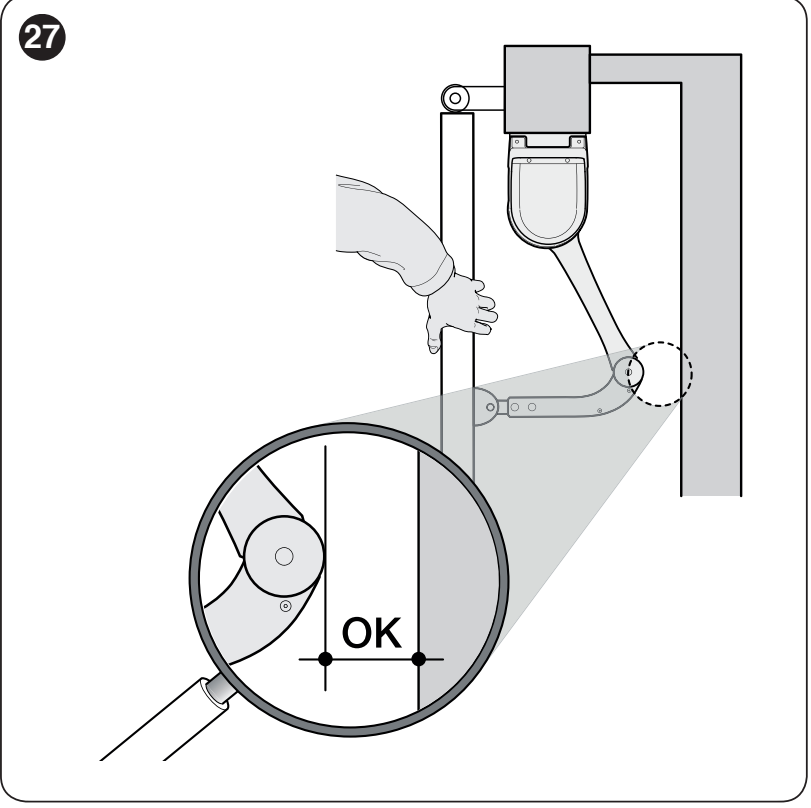

Montering med forkortet arm
Med forkortet arm skal A vælges i området 90°–95° i monteringsdiagrammet; portfløjens faktiske åbningsvinkel må højst være 90°. Beslagets placering på portfløjen fastlægges med motoren frigjort: Pres den bøjede arm ind mod den lukkede portfløj, indtil den når sin yderstilling. Overhold E på mindst 300 mm, en åbningsvinkel på højst 90° og den nederste grænsekurve. Ved en manuel prøveåbning skal du holde beslaget ind mod portfløjen og kontrollere, at hverken den bøjede arm eller dens led støder mod en forhindring. Fastgør først beslaget, når hele bevægelsesområdet er kontrolleret.
Mekaniske åbnings- og lukkeanslag
- Frigør motoren, og flyt portfløjen manuelt til den ønskede åbne position.

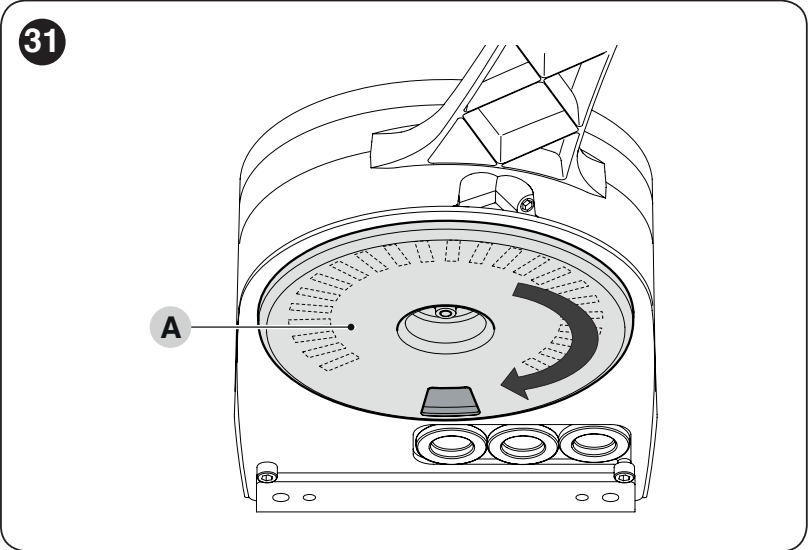

- Drej plastskiven A på undersiden af motoren, og indstil åbningen under armen som vist på billedet.

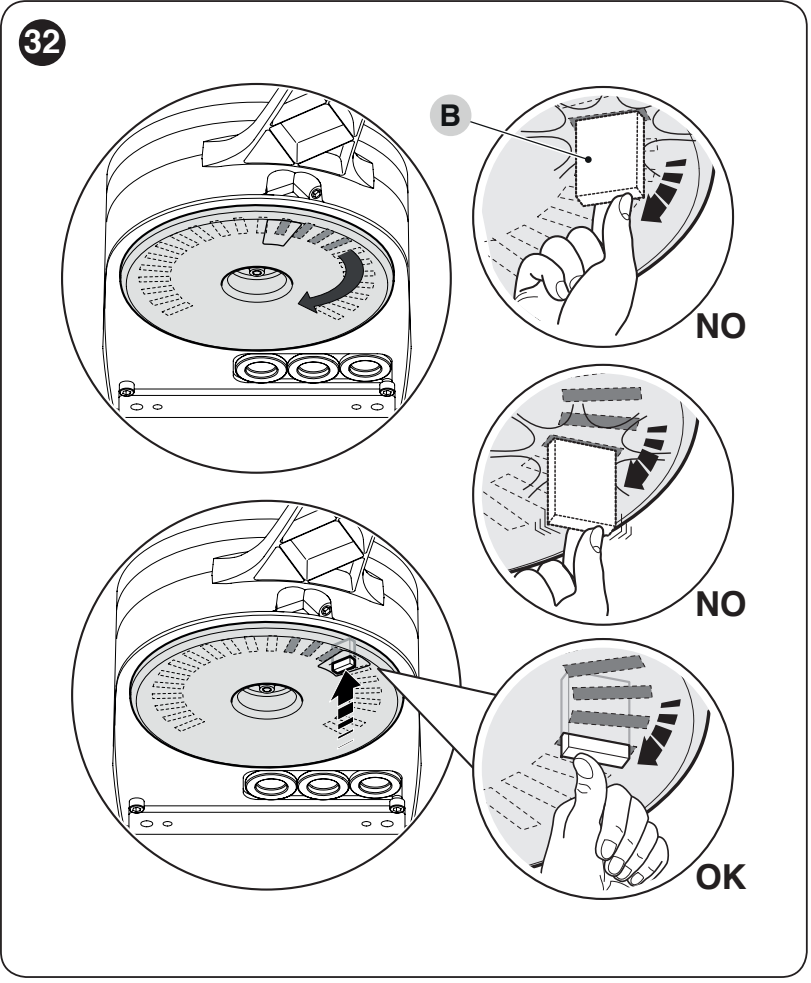

- Sæt anslaget B i den nærmeste passende position. Det skal gå korrekt i indgreb; sammenlign markeringerne OK/NO.

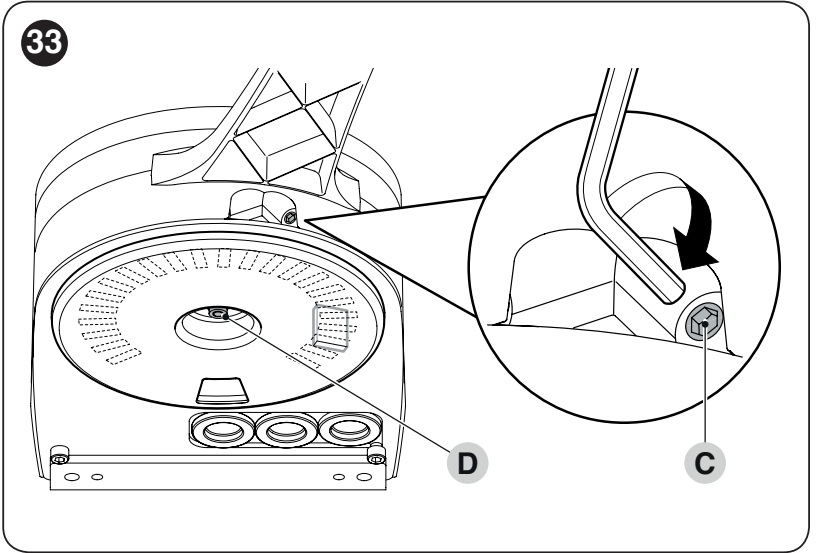

- Drej skiven, så anslaget ikke kan falde ud. Finjustér med justerskruen C.
- Hvis porten ikke har et lukkeanslag på jorden, skal du indstille et lukkeanslag på samme måde. Spænd til sidst møtrikken D godt fast, så skiven ikke kan dreje af sig selv.
- Efter ændring af anslagenes position skal du udføre en ny indlæring af positionerne og afprøvninger.

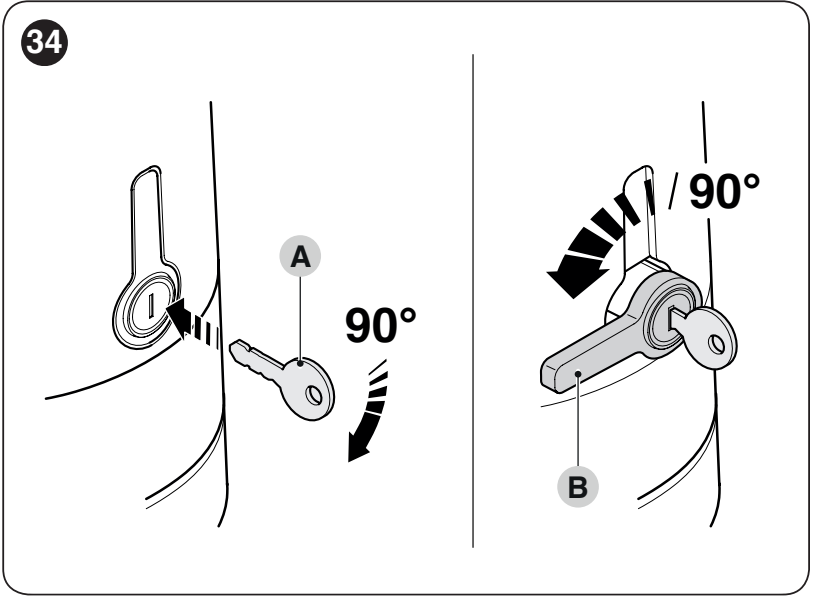

Manuel frigørelse ved strømsvigt
Stop bevægelsen, og afbryd strømforsyningen, før motoren frigøres. Sørg for, at portfløjen ikke kan bevæge sig af sig selv; hold den under kontrol i blæsevejr.
- Sæt nøglen A i, og drej den 90° med uret.
- Drej det udskudte håndtag B 90° mod uret. Portfløjen kan nu bevæges manuelt.
- For at låse igen skal du føre håndtaget tilbage til lodret position og trykke det ind i lejet. Drej nøglen 90° mod uret, og tag den ud.
- Når håndtaget er skubbet ind, skal portfløjen bevæges manuelt nogle centimeter i åbningsretningen, så gearet går helt i indgreb. Kontrollér, at håndtaget er skubbet helt ind, og at drevet er låst, før porten betjenes elektrisk. Brug ikke porten, hvis sikkerhedsanordningen er defekt, før årsagen er afhjulpet.
Elektrisk tilslutning af motorer og tilbehør
Afbryd 230 V-netforsyningen og reservebatteriet, før dækslet åbnes. Strømforsyning og beskyttelsesjord skal tilsluttes af en fagkyndig tekniker. Installationen skal have en anordning, der muliggør fuldstændig afbrydelse, og kablerne skal fastgøres, så de ikke kan trækkes ud.

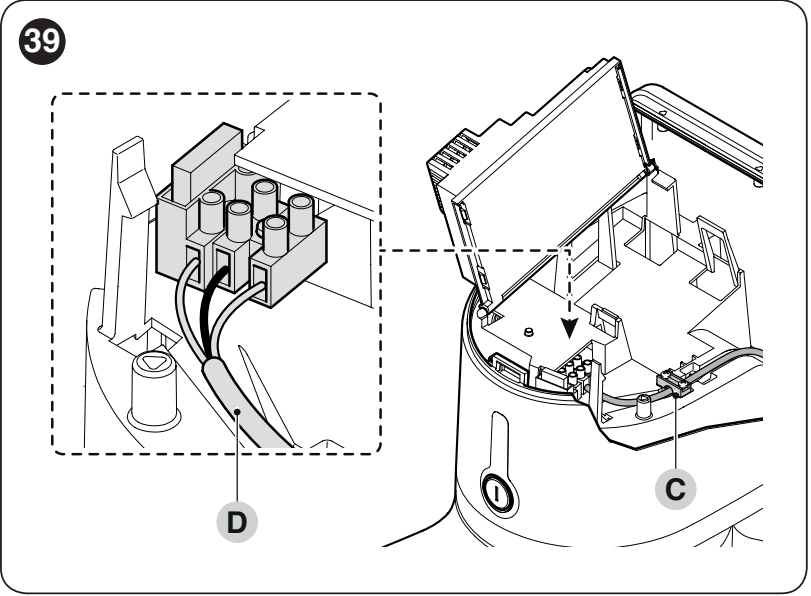

Åbn dækslet på HK7024, løft styreenheden, og før kablerne ind gennem den nederste indføring. Fastgør netledningen med kabelklemmen. HK7224 får motorforsyning og en separat encoderledning fra styreenheden HK7024.
| Ledning | Tværsnit og maksimal længde |
|---|---|
| Netforsyning til HK7024 | 3 × 1,5 mm², op til 30 m. Ved længere tilførsel: 3 × 2,5 mm² og beskyttelsesjord ved automatiseringen i henhold til installationsplanen. |
| Motor nummer to HK7224 | 3 × 1,5 mm², op til 10 m. To driftsledere og en beskyttelsesleder i henhold til motorens klemmer. |
| Encoder til motor nummer to | 2 × 1 mm², op til 10 m. Motor- og encoderledningen kan erstattes af ét kabel på 5 × 1,5 mm²; tilslut de enkelte ledere til de tilsvarende klemmer. |
| BlueBUS | 2 × 0,5 mm², op til 20 m; over 20 m, højst 40 m, 2 × 1 mm². |
| Signallampe | 2 × 0,5 mm², op til 20 m. |
| Antenne | Skærmet RG58, højst 20 m; anbefalet længde er under 5 m. |
| OPEN/CLOSE-kontakt | To kabler på 2 × 0,5 mm² eller ét kabel på 4 × 0,5 mm², op til 50 m. |
| Elektrisk lås | 2 × 1 mm², op til 6 m. |
M1, M2 og encodere
M2 er den portfløj, der åbner først; M1 er den, der lukker først. Ved installation med én portfløj anvendes udgangen M2 og den tilsvarende indgang ENC2; M1 forbliver ubrugt. Ved to portfløje skal hver motor tilsluttes sin egen encoder. Brug standardmotoren HK7224, der passer til denne installation.
Tilslut driftslederne på motorens klemmer til de yderste kontakter mærket M; beskyttelseslederen skal tilsluttes klemmen med jordingssymbolet. Tilslut encoderne til de tilsvarende par ENC1/ENC2 uden polaritet. Hvis omløb skal ændres, skal du efter at have afbrudt strømforsyningen kun bytte om på den pågældende motors yderste driftsledere, ikke beskyttelseslederen.

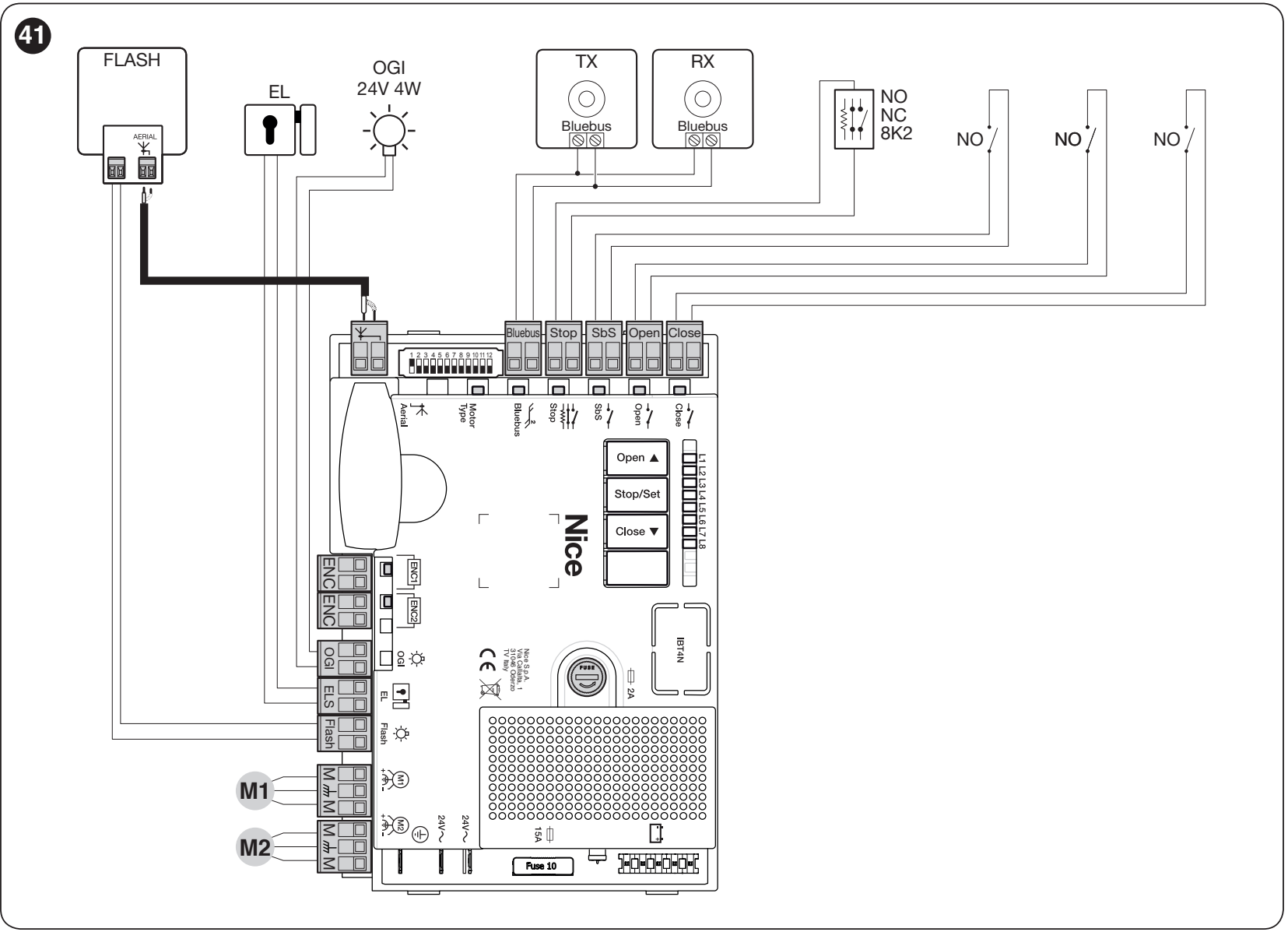

Koblingsdiagram for styreenheden HKA2
Forklaring: FLASH = signallampe, EL/ELS = elektrisk lås, OGI = indikator for åben port, TX/RX = sender/modtager til fotoceller, NO = normalt åben kontakt, NC = normalt lukket kontakt. Diagrammet viser indgangene og deres funktioner; vælg udstyret efter den konkrete installation.

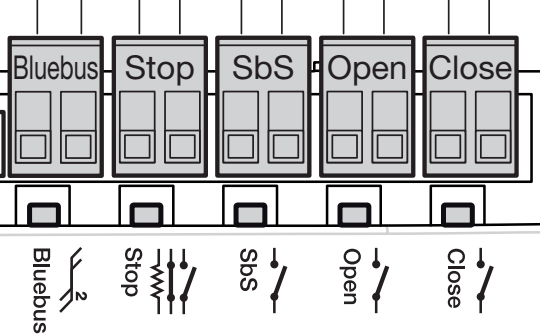

Tilbehørsklemmer, spænding og polaritet
| Klemme | Funktion og tilslutning |
|---|---|
| Hjælpeforsyning | SbS (+) og STOP (−), 24 V DC, højst 200 mA i alt. Brug hjælpekontakten for strømforsyning på klemmen SbS som plus og hjælpekontakten for strømforsyning på klemmen STOP som minus. Kontrollér de relevante kontakter på det monterede printkort før tilslutning; hele parret af styreindgange er ikke en strømforsyningsudgang. Dette er en strømforsyning til mindre tilbehør, ikke til en motor, signallampe eller elektrisk lås. |
| BlueBUS | To ledere til både kommunikation og strømforsyning; uden polaritet +/−. Højst 15 BlueBUS-enheder, afhængigt af enhedernes strømforbrug. EPMB tilsluttes parallelt. |
| FLASH | Ved blinklysfunktionen 12 V DC, maks. 21 W; egnet ELDC. Tilslut DC-forsyningen i henhold til mærkningen på de enkelte klemmer og enheder. Brug ikke polariteten fra den tilstødende udgang som reference; hvis mærkningen på printkortet ikke kan læses, skal tilslutningen kontrolleres af en tekniker. |
| ELS | 12 V AC, maks. 15 VA til en elektrisk lås; ved AC skelnes der ikke mellem plus og minus. Ved L5 = ON ændres den til en belysningsudgang 24 V DC (−30/+50 %), maks. 4 W. Hvis funktionen ændres, skal du vælge en enhed, der passer til denne spænding, og overholde dens DC-polaritet. |
| OGI | Kontrollampe for åben port 24 V DC (−30/+50 %), maks. 4 W; mulighed for at styre et lille relæ. Ved L8 = ON ændres den til en vedligeholdelsesindikator. Ved en enhed med fastlagt DC-polaritet skal du kontrollere udgangens mærkning på det faktiske printkort. |
| SbS | Trinvis styrekommando via potentialfri NO-kontakt, uden polaritet. Tilfør ikke indgangen ekstern spænding. |
| OPEN / CLOSE | Åbning / lukning via potentialfri NO-kontakter, uden polaritet. Ved L7 = ON kan CLOSE ændres til delvis åbning. |
| STOP | Indgang NC, NO eller 8,2 kΩ, afhængigt af den indlærte enhed. Det er ikke et universelt forsyningspar; kontakttilslutningen er beskrevet nedenfor. |
Hjælpeforsyning og styrekontakt har forskellige funktioner. Forsyn ikke tilbehør via begge kontakter i et SbS- eller STOP-par, og kortslut ikke kontaktparret, når der trækkes strøm fra forsyningen. På HKA2R10 er hjælpeforsyningen stadig tilgængelig, selv når Standby er aktiveret.
STOP, sikkerhedskant og gangdør
Når STOP registrerer en ændring i den indlærte tilstand, standser den straks bevægelsen og udfører en kort reversering. Flere NO-kontakter tilsluttes parallelt, flere NC-kontakter serielt. Planlæg tilslutningen af resistive sikkerhedskanter efter den konkrete enhed; kombiner dem ikke med tilfældig brokobling.
Hvis portfløjen har en gangdør, skal dens overvågningskontakt forhindre elektrisk bevægelse, når døren er åben. Efter hver ændring af STOP-tilslutningen skal du udføre indlæring af enheder og sikkerhedstests. Fotoceller og sikkerhedskant beskytter mod forskellige farer; den ene erstatter ikke automatisk den anden.

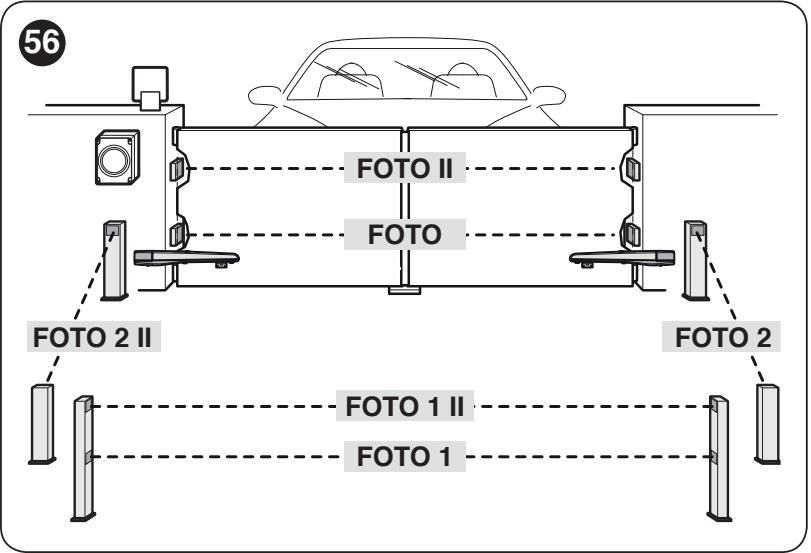

BlueBUS-fotoceller
Både senderen TX og modtageren RX til fotocellerne EPMB tilsluttes med to ledere til BlueBUS uden polaritet. Hvert par skal have samme adressering på TX og RX og en anden adressering end de øvrige par. Gentag indlæringen, når en enhed tilsluttes eller fjernes.
| Adresse | Hvad den beskytter, og hvordan den reagerer |
|---|---|
| PHOTO / PHOTO II | PHOTO ca. 50 cm, PHOTO II ca. 100 cm; udvendige par. Ved lukning standser den bevægelsen og vender retning. |
| PHOTO1 / PHOTO1 II | PHOTO1 ca. 50 cm, PHOTO1 II ca. 100 cm; indvendige par. Ved lukning standser den bevægelsen og vender retning; ved åbning standser den og fortsætter, når lysstrålen igen er fri. |
| PHOTO2 / PHOTO2 II | Beskyttelse af åbningsområdet. Ved åbning standser den bevægelsen og vender retning. |
| PHOTO3 | Den er ikke tilladt til denne HYKE-tilslutning. |
Jumpernes position skal svare til den valgte funktion, ikke kun til hvor fotocellen er fysisk monteret. Du finder også den komplette adressering og tilslutning på EPMB-kortet.
Første opstart og kontrol af styreenheden
Alle knapper og LED'er nævnt nedenfor sidder på styreenheden i HK7024. HK7224 har ingen egen programmering. Før strømmen tilsluttes, skal kabler, stop, dæksler og beskyttelsesanordninger være sikkert monteret.
- Sæt portfløjene cirka midt på deres bevægelsesbane, lås motorernes gearmekanismer, og ryd bevægelsesområdet.
- Når strømmen er tilsluttet, skal LED'en BlueBUS blinke cirka én gang i sekundet. LED'erne på både TX og RX-fotocellerne skal indikere strømforsyning, og FLASH-blinklyset skal være slukket i hvile.
- Hvis strømforsyningen mangler eller er unormal, skal du slukke enheden og kontrollere tilslutninger og sikringer. Fortsæt ikke med indlæringen, hvis der er konstateret et problem.
- Vælg den korrekte motor på vælgeren, og indlær enhederne, før du indlærer positionerne.
12-trins motorvælger
Til standardmotorer Indstil HK7024 + HK7224 til DIP 10 = ON og alle øvrige positioner 1–9, 11 og 12 = OFF. På Oview svarer dette til betegnelsen HYKE. Indstil vælgeren uden strøm, og altid før indlæring af positionerne. Indstillingen til HYKE HS gælder ikke her.
Indlæring af BlueBUS- og STOP-enheder
- Tryk samtidigt på, og hold Open ▲ + Stop/Set.
- Når L1 og L2 begynder at blinke hurtigt efter cirka 3 sekunder, skal du slippe begge knapper.
- Vent, indtil registreringen er afsluttet. STOP skal lyse, og L1/L2 skal slukke. L3/L4 kan begynde at blinke for at angive, at positionerne skal indlæres.
- Indlæring er nødvendig, også uden tilsluttede fotoceller, og altid efter at en enhed er tilføjet eller fjernet. Gentag derefter sikkerhedstestene.
Indlæring af portfløjenes positioner
Enhederne skal først være indlært, og motorvælgeren skal være indstillet korrekt. De mekaniske stop skal være solide, og kraften skal passe til porten. Hold øje med begge motorer og hele bevægelsesområdet under indlæringen.
Automatisk indlæring

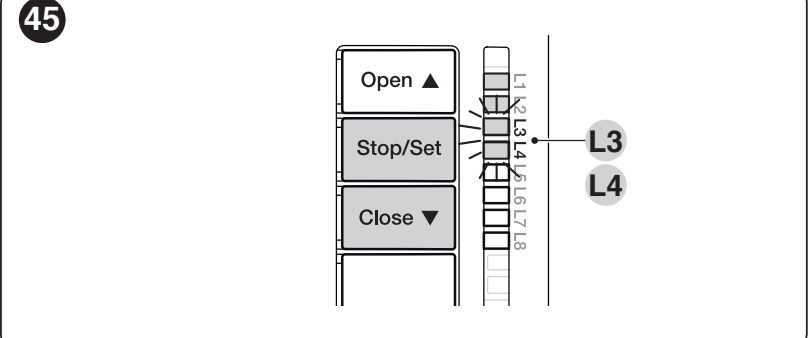

- Tryk samtidigt på, og hold Stop/Set + Close ▼.
- Når L3 og L4 begynder at blinke hurtigt efter cirka 5 sekunder, skal du slippe knapperne.
- Enheden lukker først M1 langsomt ind mod stoppet, derefter M2 langsomt ind mod stoppet, åbner så M2 og M1 langsomt ind mod stoppene og lukker til sidst begge portfløje hurtigt. Med én motor indlæres kun den tilhørende portfløj M2.
- Når indlæringen er gennemført korrekt, slukker både L3 og L4. Kontrollér derefter et par almindelige åbninger og lukninger.
- Hvis retningen eller rækkefølgen er forkert, skal bevægelsen afbrydes med knappen Open eller Close. Afbryd både strømforsyningen og batteriet, før du foretager reparationer. Hvis M1/M2 er byttet om, skal deres encodere også byttes om; hvis retningen er forkert, skal de to yderste motorledninger på den pågældende motor byttes om.
- Hvis en fotocelle eller STOP aktiveres, afbrydes indlæringen, og L1 begynder at blinke. Når årsagen er afhjulpet, skal du gentage proceduren fra begyndelsen.

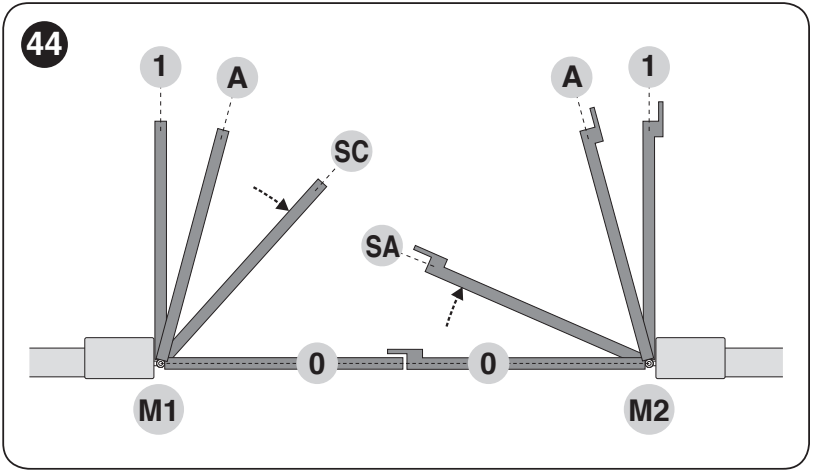

Manuel indlæring og betydningen af positionerne
Manuel indlæring gør det muligt at indstille positionerne separat. Et kort tryk på Open/Close skifter LED-indikator; hold knappen nede for at bevæge motoren. Position 0 er lukkestoppet, position 1 er åbningsstoppet, og A er det ønskede stop for åbningen mellem dem.
| LED – position | Hvad der gemmes |
|---|---|
| L1 – 0/M1 | Fuld lukning af fløj M1 mod det mekaniske stop. |
| L2 – 0/M2 | Fuld lukning af fløj M2 mod det mekaniske stop. |
| L3 – SA/M2 | Forsinkelse ved åbning: Når denne position er passeret, kan M2 begynde at åbne M1. |
| L4 – A/M1 | Ønsket stop for åbningen af M1. |
| L5 – A/M2 | Ønsket stop for åbningen af M2. |
| L6 – SC/M1 | Forsinkelse ved lukning: Når denne position er passeret, kan M1 begynde at lukke M2. |
| L7 – 1/M1 | Fuld åbning af M1 mod det mekaniske stop. |
| L8 – 1/M2 | Fuld åbning af M2 mod det mekaniske stop. |
- Tryk på Stop/Set + Close, og slip dem straks, når L1 blinker, efter cirka 3 sekunder. Ved manuel indlæring skal du ikke vente på L3/L4, som starter automatisk indlæring.
- Hold Open eller Close nede for at flytte den valgte motor til den ønskede position. Slip knappen, når bevægelsen skal stoppe.
- Hold Stop/Set nede i mindst 3 sekunder for at gemme. Mens knappen holdes nede, lyser den relevante LED konstant efter cirka 2 sekunder. Slip først knappen efter mindst 3 sekunder; derefter begynder den næste LED at blinke.
- Fortsæt til og med L8. Hold pausen mellem trykkene under 10 sekunder; en længere pause afslutter proceduren og bevarer de ændringer, der allerede er gemt.
Ved én motor M2: Bekræft de ubrugte positioner L1 og L7 ved at holde Stop/Set nede i mindst 3 sekunder. Spring L3, L4 og L6 over med et kort tryk på Open/Close. Gem positionerne L2, L5 og L8 for den faktiske fløj M2.
Blandet indlæring
Udfør først automatisk indlæring. Gå derefter ind i manuel tilstand med Stop/Set + Close, og slip knapperne, når L1 blinker. Vælg positionen med et kort tryk på Open/Close, justér den ved at bevæge motoren, og gem den som ved manuel indlæring. Sådan justeres A, SA og SC; lad yderpositionerne 0 og 1 være indlært ud fra stoppene. Afslut proceduren ved at skifte den blinkende LED efter L8.
Kontroller før aflevering
- Afbryd alle strømkilder, frigør motoren, og kontrollér den manuelle bevægelse gennem hele kørselsområdet. Ved testen angiver producenten højst 390 N til manuel bevægelse; denne værdi erstatter ikke valg af drev eller måling af slagkraft.
- Når systemet er låst fast, og strømforsyningen er genetableret, skal du kontrollere åbning, lukning, stop, hastighedsnedsættelse og korrekt overlap mellem fløjene.
- Test hver fotocelle, sikkerhedskant og overvågningskontakt på lågen separat. Fjern alle risici for fastklemning og klipning i armområdet.
- Teknikeren skal kontrollere kræfterne og udlevere brugsanvisningen, proceduren for frigørelse og vedligeholdelsesplanen. Brug først porten, når alle kontroller er gennemført med tilfredsstillende resultat.
Indstillinger for HKA2R10-enheden
Open ▲ vælger eller åbner, Stop/Set stopper og bekræfter, Close ▼ vælger eller lukker. Den fjerde knap bruges ikke. Hvis du holder Stop/Set nede i mere end 5 sekunder, åbnes programmeringen, når L1 blinker.
Niveau I – aktivering og deaktivering af funktioner
- Hold Stop/Set nede, indtil L1 begynder at blinke, og slip knappen.
- Vælg LED'en for den ønskede funktion med Open/Close. Skift status med et kort tryk på Stop/Set: korte blink = OFF, lange blink = ON.
- Gentag valget og ændringen for den næste funktion. Gem og afslut ved ikke at trykke på nogen knap i 10 sekunder.
| LED – funktion og betydning | Status |
|---|---|
| L1 – Automatisk lukning ON: Efter åbning lukker porten efter den indstillede pause. OFF: Halvautomatisk drift. Pause fra fabrikken: 30 s. | ON / OFF OFF fra fabrikken |
| L2 – Lukning efter fotocelle ON: Hvis den automatiske lukning er slået til, forkorter en aktivering af fotocellen pausen til 5 s. Hvis automatisk lukning er slået fra, starter aktiveringen lukningen efter den indstillede pause. | ON / OFF OFF fra fabrikken |
| L3 – Luk altid ON: Hvis porten står åben, når strømmen kommer tilbage, begynder enheden at lukke efter 10 s med 5 s forvarsling. OFF: Porten starter ikke af sig selv, når strømmen kommer tilbage. | ON / OFF OFF fra fabrikken |
| L4 – Standby for alt ON: Cirka 1 minut efter en bevægelse slukker BlueBUS og de fleste LED'er; en kommando genoptager driften med en kort forsinkelse. OFF: Denne energisparetilstand er deaktiveret. Hjælpeforsyningen SbS/STOP på R10 er stadig tilgængelig. | ON / OFF OFF fra fabrikken |
| L5 – ELS som lys ON: ELS-udgangen fungerer som lys ved 24 V DC (−30/+50 %), maks. 4 W. OFF: ELS styrer en elektrisk lås ved 12 V AC, maks. 15 VA. Tilpas udstyr og tilslutning til den valgte funktion. | ON / OFF OFF fra fabrikken |
| L6 – Forvarsling ON: Blinklyset blinker i 3 s før bevægelsen. OFF: Det begynder at blinke samtidig med bevægelsen. | ON / OFF OFF fra fabrikken |
| L7 – CLOSE som delvis åbning ON: CLOSE-indgangen giver kommando om delvis åbning 1. OFF: Den giver kommando om lukning. | ON / OFF OFF fra fabrikken |
| L8 – OGI som vedligeholdelsesindikator ON: OGI angiver, at vedligeholdelse er nødvendig. OFF: OGI angiver, at porten er åben. Grænsen indstilles på niveau II/L7. | ON / OFF OFF fra fabrikken |
Niveau II – justerbare parametre
- Hold Stop/Set nede, indtil L1 begynder at blinke, og slip knappen.
- Vælg indgangs-LED'en for den ønskede parameter med Open/Close.
- Hold Stop/Set nede. Efter cirka 3 s lyser LED'en for den aktuelle indstilling. Mens du stadig holder Stop/Set nede, skal du flytte den med Open eller Close.
- Slip Stop/Set. Gem og afslut ved ikke at trykke på nogen knap i 10 sekunder.
Den fede værdi er fabriksindstillingen for HKA2R10. Indgangs-LED'en angiver parameteren; værdi-LED'en angiver dens værdi. Samme LED-nummer i begge kolonner betyder ikke nødvendigvis det samme.
| Indgangs-LED – navn og beskrivelse | Indstillings-LED – værdi |
|---|---|
| L1 – Pausetid Tiden før automatisk lukning; kun aktiv, når automatisk lukning er slået til. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 sek. L5 – 60 sek. L6 – 80 sek. L7 – 120 sek. L8 – 180 sek. |
| L2 – Trinvis tilstand Sekvens af SbS og tilknyttede kommandoer; L4, L5, L7 og L8 ændrer også OPEN/CLOSE-adfærden. | L1 – Åbn – stop – luk – stop L2 – Åbn – stop – luk – åbn L3 – Åbn – luk – åbn – luk L4 – Boligtilstand: Under åbning har SbS/OPEN ingen virkning, mens CLOSE vender bevægelsen til lukning; under lukning vender SbS/OPEN bevægelsen til åbning, mens CLOSE ikke har nogen virkning. L5 – Boligtilstand 2: Reaktionerne er som for L4; en kommando, der holdes inde i mere end 2 sek., udløser STOP. L6 – Trinvis tilstand 2: En kommando på under 2 sek. udløser delvis åbning. L7 – Hold kommandoen inde: Bevægelsen foregår kun, mens kommandoen holdes inde; den stopper, når knappen slippes. L8 – Halvautomatisk åbning; lukning kun, mens kommandoen holdes inde. |
| L3 – Motorhastighed Hastighed ved normal bevægelse; kontrollér sikkerhed, kræfter og hastighedsnedsættelse efter ændring. | L1 – Meget langsom L2 – Langsom L3 – Middel L4 – Hurtig L5 – Meget hurtig L6 – Højest L7 – Åbner hurtigt, lukker langsomt L8 – Åbner med højeste hastighed, lukker med middel hastighed |
| L4 – Aflastning efter lukning En kort reversering aflaster det resterende tryk, sikrer korrekt lukning og gør manuel oplåsning lettere. | L1 – Ingen aflastning L2 – Niveau 1 – minimum, ca. 100 ms L3 – Niveau 2 L4 – Niveau 3 L5 – Niveau 4 L6 – Niveau 5 L7 – Niveau 6 L8 – Niveau 7 – maksimum, ca. 800 ms |
| L5 – Motorkraft Kraften på begge motorer. En højere værdi erstatter ikke udbedring af friktion; efter ændringen skal stødkraften testes. | L1 – Niveau 1 – minimum L2 – Niveau 2 L3 – Niveau 3 L4 – Niveau 4 L5 – Niveau 5 L6 – Niveau 6 L7 – Niveau 7 L8 – Niveau 8 – maksimum |
| L6 – Gangåbning og delvis åbning Ved gangåbning bevæger M2 sig. Ved to fløje er brøkdelene baseret på den mindste af deres indlærte vinkler. | L1 – Gangåbning 1 – M2 til 1/4 L2 – Gangåbning 2 – M2 til 1/2 L3 – Gangåbning 3 – M2 til 3/4 L4 – Gangåbning 4 – fuld åbning af M2 L5 – Delvis åbning 1 – begge fløje til 1/4 af den mindste vinkel L6 – Delvis åbning 2 – begge fløje til 1/2 af den mindste vinkel L7 – Delvis åbning 3 – begge fløje til 3/4 af den mindste vinkel L8 – Delvis åbning 4 – begge fløje til den mindste indlærte vinkel |
| L7 – Vedligeholdelsespåmindelse Antal manøvrer før påmindelsen. Dette erstatter ikke det regelmæssige serviceinterval. | L1 – 500 L2 – 1 000 L3 – 1 500 L4 – 2 500 L5 – 5 000 L6 – 10 000 L7 – 15 000 L8 – 20 000 |
| L8 – Fejlhistorik Viser resultatet af de seneste otte manøvrer. Efter valg tælles BlueBUS-blinkene, og diagnosetabellen bruges. | L1 – 1. manøvre – nyeste L2 – 2. manøvre L3 – 3. manøvre L4 – 4. manøvre L5 – 5. manøvre L6 – 6. manøvre L7 – 7. manøvre L8 – 8. manøvre – ældste |
Efter ændring af kraft, hastighed eller positioner skal hele bevægelsesbanen, fotocellerne, STOP og stødkraften kontrolleres. Automatisk lukning skal være tilpasset beskyttelsen af og brugen af den konkrete port.
Radiomodtager og fjernbetjeninger

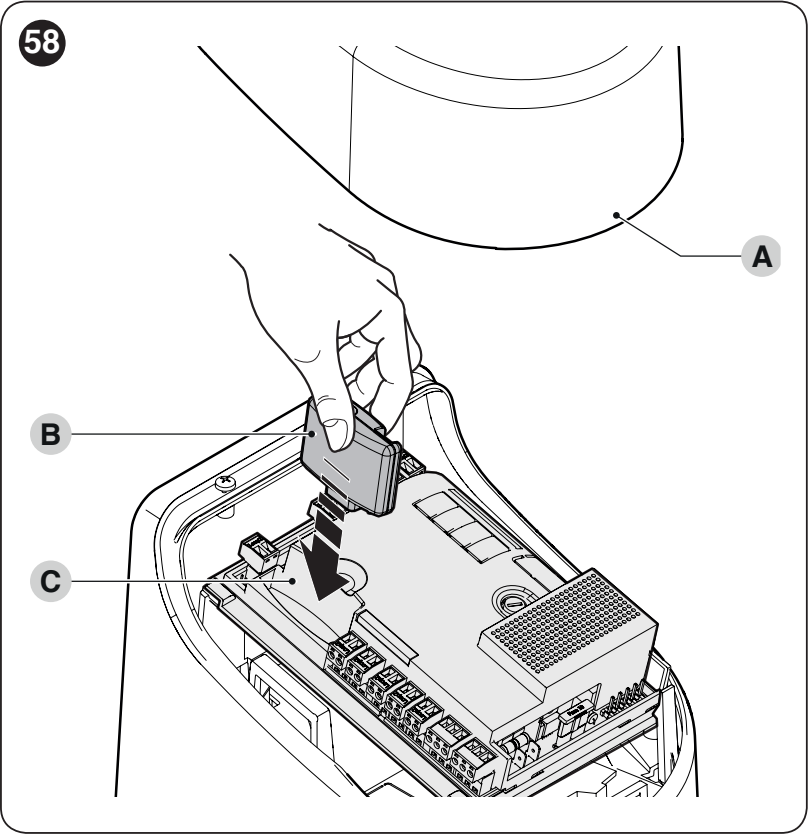

Radiomodtageren sættes i stikket SM på styreenheden HK7024. Afbryd alle strømforsyninger, før den sættes i eller tages ud. HK7224 kræver ikke en separat radiomodtager.
De aktuelle sæt bruger NICE OXIBD og ON2E. OXIBD understøtter også kompatible tovejsfjernbetjeninger; MYGO4 er en almindelig fjernbetjening med rullende kode. Ved en ældre modtager skal senderen vælges efter dens egen kodning.
| Modtagerudgang | Kommando til HYKE |
|---|---|
| 1 | SbS – trinvis tilstand ifølge parameter II/L2. |
| 2 | Delvis åbning 1 ifølge parameter II/L6; fra fabrikken fuld åbning af M2. |
| 3 | OPEN – åbning. |
| 4 | CLOSE – lukning. |
I tilstand I indlæres hele fjernbetjeningen, mens der i tilstand II indlæres en enkelt knap til den valgte kommando. Indlæring og sletning udføres med knappen på modtageren, ikke ved nulstilling af printkortet. Se vejledningen til parring af NICE-fjernbetjeninger og på OXIBD-kortet. I udvidet tilstand kan der være flere kommandoer; vælg kommandoens nummer efter modtageren.
Backupbatteri og enhedsgeneration
Backupbatteriet placeres i det dertil indrettede rum i HK7024. Et kompatibelt batteri forsyner systemet via styreenheden; det tilsluttes ikke separat til motorklemmerne på HK7224.
| Montering | Korrekt valg |
|---|---|
| HKA2R10 | En ældre version bruger PS124. Aktuel PSS124 tilsluttes med et kabel beregnet til den ældre kompatible enhed; PSS124-pakken indeholder kabler til både R10 og R30. |
| Nyere enhed | PSS124 med det tilhørende stik. Den ældre PS124 kræver adapteren CABLA11 og deaktiveret Standby; vælg tilslutningen ud fra mærkningen på det faktiske printkort. |
- Afbryd strømforsyningen og eventuelt det eksisterende batteri. Fjern dækslet, og løft styreenheden op.
- Sæt batteriet i det dertil beregnede rum, og brug det korrekte kabel til den pågældende generation. Forveksl ikke stikket med motorudgangen.
- Tilslut først batteriet elektrisk, når monteringen og programmeringen er afsluttet. Kontrollér funktionen, mens strømforsyningen er afbrudt, og genetablér derefter strømforsyningen for at oplade batteriet.
Antallet af manøvrer ved strømsvigt afhænger af batteriets tilstand, temperaturen og belastningen. Batteriet erstatter ikke den tilgængelige manuelle nødfrikobling. Solcelleforsyning med Solemyo tilsluttes via den dertil beregnede strømindgang på en kompatibel enhed; strømforsyning fra elnettet og solcellekilden må ikke tilsluttes samtidigt.
Fejlfinding og problemløsning
Blinklyset blinker regelmæssigt under bevægelse. Ved en fejl afgiver det en kort serie blink, holder en pause på ca. 1 s og gentager den samme serie. Notér antallet af korte blink, før du nulstiller eller ændrer indstillingerne.
| Antal blink | Årsag og næste trin |
|---|---|
| 1 | BlueBUS – en enhed mangler eller er ændret. Kontrollér ledningsføringen og adresseringen; udfør efter ændringen indlæring af enheder. |
| 2 | Fotocellen blokerer bevægelsen. Fjern forhindringen, rengør dækslerne, og kontrollér TX/RX-indstillingen. Fotoceller. |
| 3 | Modstand mod bevægelsen eller aktivering af kraftbegrænsningen. Kontrollér portfløjen, hængslerne og armen; øg ikke kraften, før årsagen er afhjulpet, og der er udført nye tests. |
| 4 | STOP aktiveret. Kontrollér kanten, lågens kontakt og den indlærte status for indgangen. STOP-tilslutning. |
| 5 | Interne parametre i styreenheden. Vent mindst 30 s, prøv at sende en kommando, og genetablér om nødvendigt strømforsyningen. Hvis fejlen gentager sig, er service nødvendig. |
| 6 | Grænsen for antal på hinanden følgende manøvrer eller manøvrer pr. time er overskredet. Lad drevet køle af i nogle minutter, og begræns brugen. |
| 7 | Elektrisk fejl. Vent mindst 30 s, og genetablér om nødvendigt strømforsyningen; en gentagen fejl skal håndteres af en tekniker. |
| 8 | En vedvarende aktiv kommando forhindrer andre kommandoer. Kontrollér knappen, kontakten og eventuelle timere. |
| 9 | Enheden er blokeret af en elektronisk kommando om at stoppe automatikken. Brug den relevante kommando til at frigøre automatikken; dette er ikke et mekanisk nødfrikoblingsgreb. |
| 10 | Encoderen har registreret en forhindring eller for høj friktion. Kontrollér mekanikken, tilslutningen og encoderens ledningsføring. M1/M2 og ENC1/ENC2. |
Kontrol af LED'er på printkortet
| LED | Normal status eller næste trin |
|---|---|
| BlueBUS | Ca. 1 grønt blink/s = normal drift. Når Standby er aktiveret, blinker den langsommere; efter en kommando genoptages normal drift. To hurtige blink = ændring af indgangens status. Hvis den ikke lyser, skal du kontrollere strømforsyning og sikringer; ved konstant lys eller røde blinkserier skal du følge fejldiagnostikken. |
| STOP | Lyser = sikker tilstand er indlært. Slukket = indgang aktiveret eller ændret. |
| SbS / OPEN / CLOSE | Slukket i hvile, tændt, mens en kommando er aktiv. En konstant tændt LED kan indikere en fastholdt eller defekt kontakt. |
| L1/L2 blinker langsomt | Anmodning om indlæring af enheder. |
| L3/L4 blinker langsomt | Anmodning om indlæring af positioner. |
Hvis motoren kører, men portfløjen ikke bevæger sig, skal du kontrollere, at nødfrikoblingsgrebet er helt låst. Hvis HK7224 ikke reagerer eller bevæger sig forkert, skal du kontrollere dens M1/M2-udgang og den tilhørende encoder i HK7024. Afhjælp først årsagen, når du udskifter en sikring; brug samme type og mærkeværdi.
Sletning af styreenhedens indstillinger
Nulstilling sletter brugerdefinerede indstillinger i HKA2. Dette er ikke parring af fjernbetjeninger eller sletning af radiomodtagerens separate hukommelse.
- På enheden i HK7024 skal du trykke på og holde Open ▲ + Close ▼, indtil L1 og L2 begynder at blinke.
- Slip begge knapper.
- Efter nulstillingen skal du kontrollere vælgeren igen, indlære enheder og positioner, indstille funktionerne og udføre sikkerhedstests.
Vedligeholdelse og sikker brug
Planlæg et serviceeftersyn senest efter 6 måneder eller 20 000 manøvrer siden det forrige eftersyn, alt efter hvad der indtræffer først. Ved intensiv eller ugunstig drift skal intervallet være kortere.
- Afbryd strømforsyningen, batteriet og enhver anden strømkilde før service.
- Kontrollér, at beslag, skruer, bolte, låseringe, arme, stop, dæksel og kabelforskruninger sidder fast. Udskift beskadigede eller slidte dele.
- Kontrollér, at porten kan bevæges let manuelt, at nødfrikoblingen låser, og at alle fotoceller, sikkerhedskanter og lågekontakter fungerer.
- Gå ikke ind i portens bevægelsesområde, og rør ikke ved armene, mens porten bevæger sig. Opbevar fjernbetjeninger utilgængeligt for børn.
- Kunden kan holde fotocelledækslerne rene og fjerne snavs fra portens bevægelsesområde. Brug ikke drevet ved mekaniske eller elektriske fejl, og kontakt service.
Vejledende levetid

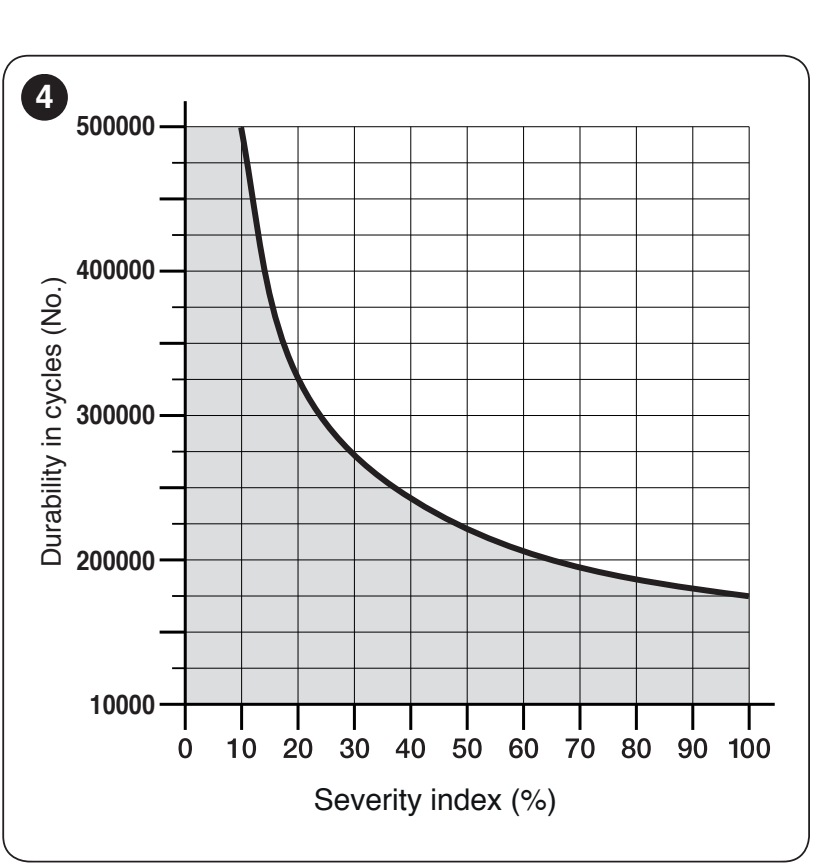

Læg indeksværdierne for længde, vægt og alle andre relevante påvirkninger sammen. Aflæs derefter det vejledende antal cyklusser på grafen ved regelmæssig vedligeholdelse. Den vandrette akse viser summen af indeksværdierne i %, og den lodrette viser antal cyklusser. Estimatet er ingen garanti for et bestemt antal år eller cyklusser.
| Påvirkning | Lang/kort arm |
|---|---|
| Længde | Under 1,8 m: 0 / 15 % 1,8–2,5 m: 15 / 20 % 2,5–3,0 m: 20 / 30 % Over 3,0 til 3,5 m: 30 % / ikke anvendelig |
| Vægt | Under 200 kg: 0 / 30 % 200–250 kg: 20 / 40 % Over 250 kg: 30 % / ikke anvendelig |
| Temperatur/fugtighed | Over 40 °C eller under 0 °C, eller luftfugtighed over 80 %: 20 / 20 % |
| Fuldt udfyldt | 15 / 20 % |
| Vindudsat sted | 15 / 20 % |
Kontrollér først, om porten er egnet, ud fra diagrammet over vægt og længde og monteringsgeometrien. Hvis værdien ligger på grænsen mellem to intervaller, skal du vælge det højeste tilgængelige numeriske indeks. Den forkortede arm er kun tilladt ved en længde på 3,0 m med en vægt, der svarer til kurve B; brug den ikke ved længder over 3,0 m. Vurdér altid hele driften.
Tekniske data og mål
| Parameter | NICE HYKE HK7224 |
|---|---|
| Styreenhed | Uden styreenhed; styres fra HK7024. |
| Strømforsyning | 24 V DC ±10 % fra styreenheden HK7024. |
| Tomgangshastighed | 1,5 omdr./min.; hastighedstrin kan indstilles. |
| Drejningsmoment | Maks. 500 Nm; nominelt 120 Nm. |
| Maksimal cyklusfrekvens | 40 cyklusser/time ved nominelt drejningsmoment; ved den højeste driftstemperatur 25 cyklusser/time. |
| Kontinuerlig drift | Højst ca. 7 minutter ved nominelt drejningsmoment. |
| Maksimalt effektforbrug | 140 W for den anden motor. |
| Maksimal strøm | 6 A i højst 2 s. |
| Kapslingsklasse | IP54 med intakt dæksel. |
| Driftstemperatur | −20 til +55 °C; drevets ydeevne falder ved lave temperaturer. |
| Mål | 210 × 290 × 320 mm (bredde × dybde × højde). |
| Drevets vægt | 9,5 kg. |
| Grænse for én portfløj | Med fuld arm 3,5 m / 200 kg eller 1,8 m / 330 kg; mellemværdier og forkortet arm ifølge diagrammet. |
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
