Beskrivelse af produktet NICE MC800 – styreenhed til to 230 V-motorer med MCA5R30-kort
Tilslutning og indstilling af NICE MC800 med MCA5R30-kort
NICE MC800 styrer én eller to 230 V AC-motorer til en hængselslåge og er en videreudvikling af den ældre NICE Mindy A60-styreenhed. Denne version har et kort MCA5R30. Her finder du udgangen OutSTB og knappen Aux PRG; den ældre vejledning til MCA5-kortet med OGI og Photo PRG gælder ikke for disse tilslutninger.
Ved én lågefløj bruges M2. Ved to lågefløje åbner M2 først, og M1 lukker først. Styreenhedens strømforsyning på 230 V AC, motorernes spænding på 230 V AC og tilbehørets lavspændingsudgange er separate kredsløb.
Før tilslutning: Kontrollér ud fra mærkningen på kortet, at det er MCA5R30, afbryd netspændingen, og sørg for, at lågen ikke kan bevæge sig utilsigtet under arbejdet. Når arbejdet er færdigt, skal fotocellerne, STOP og alle styrekommandoer afprøves.
| Hurtig navigation | Fremgangsmåder | Service |
|---|---|---|
| Motorer og tilbehør | Montering og kabelføring | Tekniske data |
| Klemmer | Fotoceller og STOP | Fejlfinding |
| Første opstart | Manuelle positioner | Nulstilling |
| Standby | Programmering | Modtager og fjernbetjeninger |
Motorer og tilbehør
| Hvad | Hvorfor | Type |
|---|---|---|
| Blinklys | Blinker for at advare om, at lågen er i bevægelse, især ved udkørsler med dårligt udsyn. |
|
| Fotoceller | Registrerer forhindringer i lågens bevægelsesområde og udløser den relevante sikkerhedsreaktion. |
|
| Fjernbetjening | Åbning og lukning af lågen på afstand. |
|
| Modtager | Modtager signaler fra fjernbetjeningerne; der monteres ét modul i SM-stikket. |
|
| Serviceprogrammering | Avanceret indstilling og fejlfinding af styreenheden. |
|
| Antenne | Hjælper med at øge rækkevidden af radiostyringen. |
|
| Tastatur | Gør det muligt at indtaste en kommando med en kode uden brug af fjernbetjening. |
|
| Nøglekontakt | Styring af lågen med nøgle fra et fast sted. |
|
Et eksempel på en kompatibel 230 V-motor er NICE HY7005. Vælg den konkrete motor ud fra lågefløjens mål, vægt og mekanik.
Montering af kapsling og kabelføring

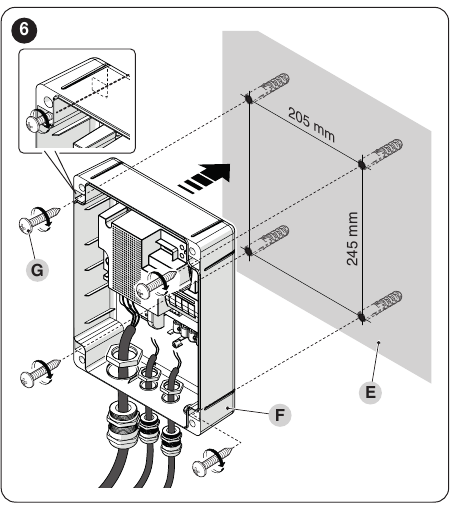

NICE's originale illustrationer viser montering af kapslingen og føring af kabler gennem passende kabelgennemføringer. Klik på billedet for at forstørre det.
Fastgør kapslingen på en stabil, lodret flade. Afstanden mellem monteringshullerne er 205 × 245 mm. Når tilslutningen er udført, skal strømkablerne fastgøres med en kabelklemme, så træk ikke overføres til klemmerne. Beskyt kabelindføringerne mod vand.
| Kredsløb | Kabel og længde |
|---|---|
| Strømforsyning til styreenhed | 3 × 1,5 mm² op til 30 m; ved længere strækninger angiver producenten 3 × 2,5 mm² og jordforbindelse ved automatiseringen. |
| Hver motor | 4 × 1,5 mm² inklusive PE, op til 10 m; kondensator vælges efter motoren. |
| Blinklys | 2 × 1,5 mm² op til 20 m, isolering beregnet til netspænding. |
| BlueBUS | 2 × 0,5 mm² op til 20 m; ved 20–40 m 2 × 1 mm². |
| Antenne | Koaksialkabel RG58 op til 20 m, anbefalet længde under 5 m. |
| Nøglekontakt | To kabler på 2 × 0,5 mm² op til 50 m. |
| Elektrisk lås | 2 × 1 mm² op til 10 m. |
Kort, klemmer og tilslutning

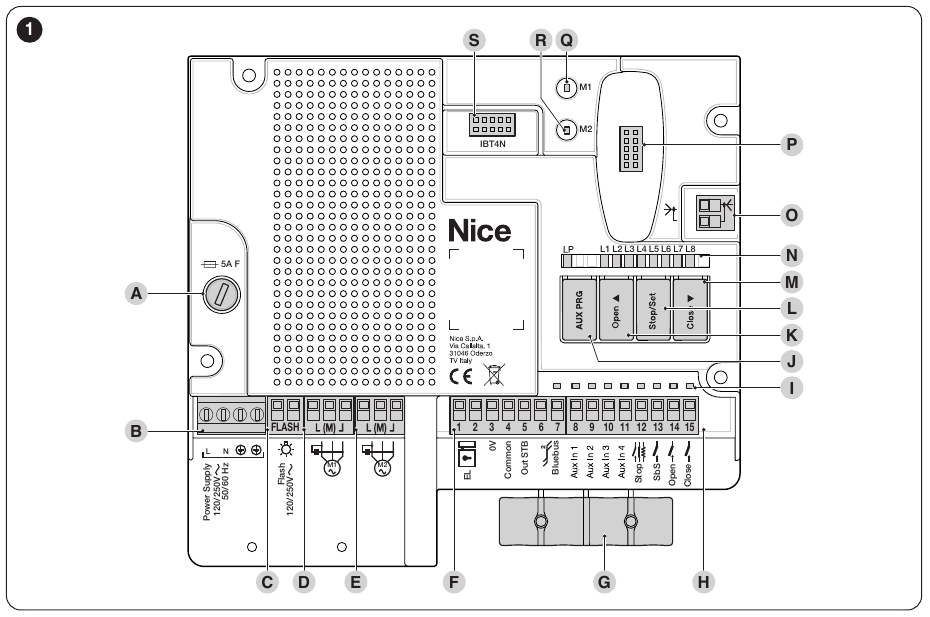

Billedet viser MCA5R30-kortet: sikring A, strømforsyning B, FLASH C, motorer D/E, lavspændingsklemmer F/H, Aux PRG J, knapper K–M, SM-stik P og IBT4N-stik S. Klik på billedet for at forstørre det.
| Klemme | Formål | Tilslutning |
|---|---|---|
| L / N / PE | 230 V AC-strømforsyning | Tilslut også beskyttelseslederen PE til motorerne i henhold til deres vejledning. |
| M1 / M2 | To 230 V AC-motorer | OPEN – COMMON – CLOSE i henhold til mærkningen. Ved én motor bruges kun M2. |
| FLASH | Signallampe | Koblet netspænding, maks. 21 W; for eksempel NICE ELAC. |
| 1–2 / EL | Elektrisk lås | 12 V AC, maks. 15 VA. |
| 3 / 4 | Tilbehør | Klemme 3 = 0 V (−), klemme 4 = fælles +24 V DC (+); samlet strømforbrug højst 200 mA. |
| 5 / OutSTB | Strømforsyning til relæfotoceller | 24 V, maks. 4 W; slukkes i standbytilstand. Det er ikke OGI på det gamle printkort. |
| 6–7 | BlueBUS | To ledninger, parallelforbundet, uden polaritet. |
| 8–10 / AUX1–3 | PHOTO / PHOTO1 / PHOTO2 | I tilstanden for relæfotoceller; i tilstanden for endestopkontakter FCA1/FCA2/FCC1. |
| 11 / AUX4 | FCC2 eller STOP | I tilstanden for endestopkontakter FCC2; i fotocelletilstanden en ekstra STOP. |
| 12 / STOP | Sikkerhedsindgang | NO, NC eller 8,2 kΩ afhængigt af kombinationen. |
| 13 / SbS | Trinvis styring | Potentialfri NO-kontakt i forhold til klemme 4. |
| 14 / OPEN | Åbning | Potentialfri NO-kontakt i forhold til klemme 4. |
| 15 / CLOSE | Lukning | Potentialfri NO-kontakt i forhold til klemme 4; funktionen kan ændres til delvis åbning. |
Til NICE EKS brug kontakten C–NO. Tilfør ikke ekstern spænding til styreindgangene. Tilslut OXIBD-antennen direkte til modtageren; antennen er ikke en del af FLASH-signallampens kredsløb.
Fotoceller, fototest og STOP
Vælg tilslutning efter fotocellernes faktiske type og standbytilstanden. TX er senderen, RX er modtageren. EPM har en relækontakt C–NC; EPMB bruger toleder-BlueBUS. Klemmenumrene på fotoceller af andre typer kan variere.
EPM-relæfotoceller

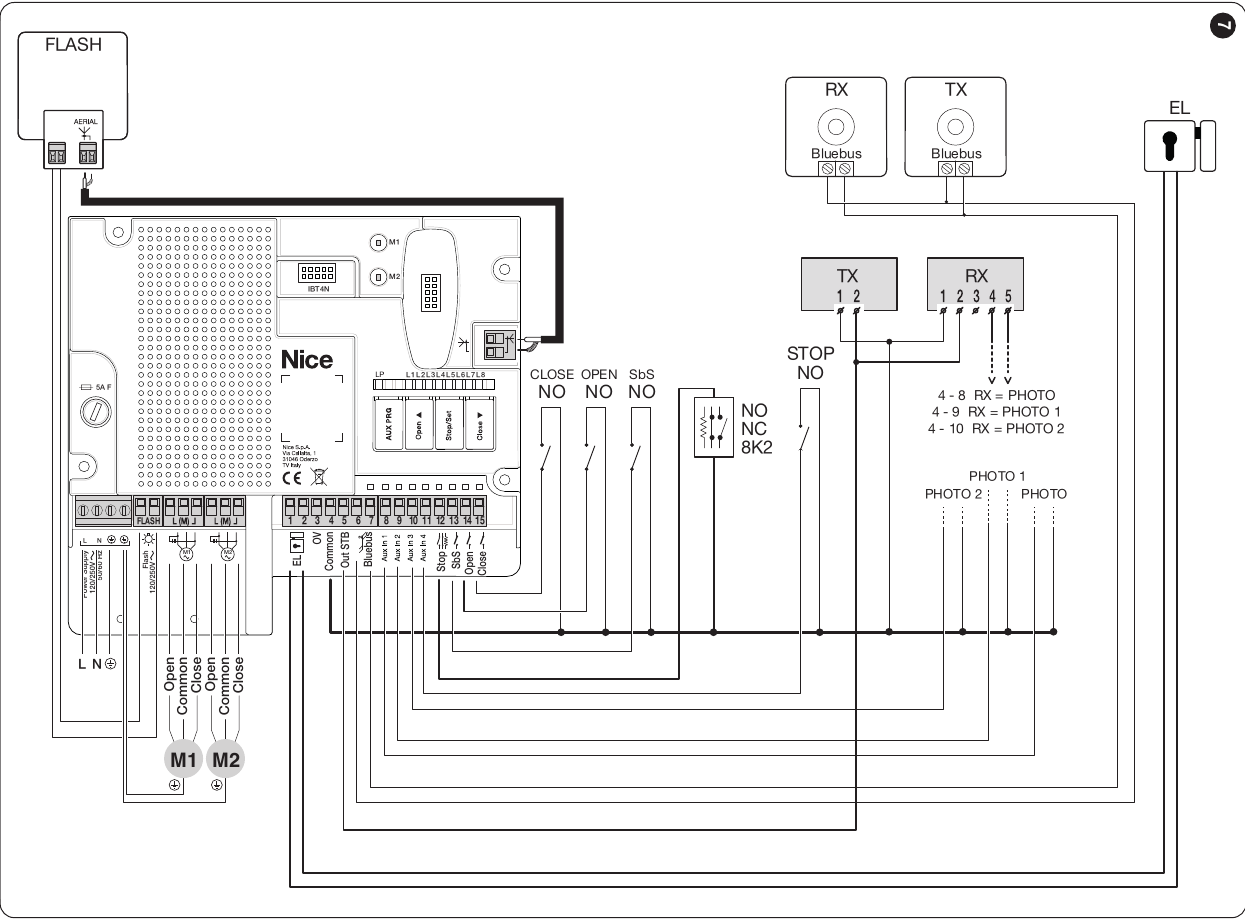

Figur 7 NICE: kombineret tilslutning med standby slået til; strømforsyningen til relæfotocellerne føres via OutSTB. Klik på billedet for at forstørre det.
Ét par EPM uden fototest, standby slået fra: Før strømforsyningen til TX og RX fra klemme 3/4; tilslut RX-kontakten C–NC mellem 4/COMMON og 8/PHOTO. For NICE EPM gælder følgende forbindelse:
| MC800 MCA5R30 | NICE EPM TX | NICE EPM RX |
|---|---|---|
| 3 / 0 V | 2 | 2 |
| 4 / +24 V | 1 | 1; forbindes med RX 4 / C |
| 8 / PHOTO | — | 5 / NC |
På relæfotoceller af andre typer kan klemmenumrene variere. Udgang 5 har funktionen OutSTB på MCA5R30, ikke OGI.

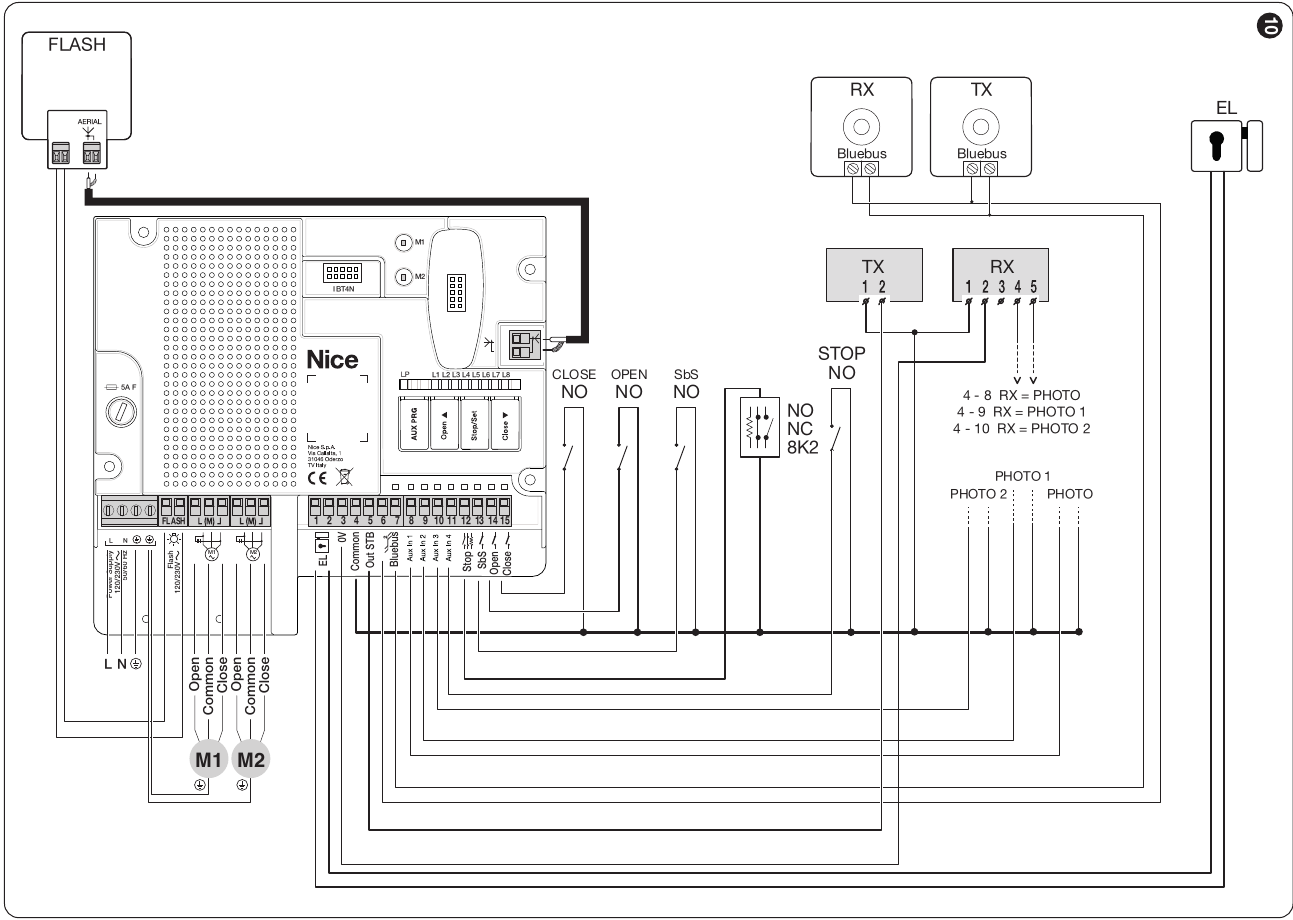

Figur 10 NICE: tilslutning af fototest; udgang 5 har funktionen OutSTB, ikke OGI. Klik på billedet for at forstørre det.
Til fototest som vist i figur 10 skal TX 1 tilsluttes MC800-klemme 4 og TX 2 til klemme 5. RX får fortsat strøm fra klemme 3/4, og dens kontakt C–NC tilsluttes den valgte PHOTO-indgang. Brug ikke udgang 5 samtidig til en anden belastning. Efter ændring af tilslutningen skal enhederne indlæres igen, og fotocellen skal testes under bevægelse.
Aux PRG og LP: Ved relæfotoceller skal LP lyse; når AUX-indgange bruges som endestopkontakter, skal LP være slukket. Lad ubrugte AUX-indgange være uforbundne. Kontrollér LP's tilstand efter omkobling, og indlær enhederne igen.
BlueBUS og adressering
Tilslut BlueBUS-fotoceller med to ledninger til klemme 6–7 uden hensyn til polaritet. Hvis AUX1–4 bruges til drevenes endestopkontakter, skal Aux PRG indstilles, så LP ikke lyser: AUX1/8 = FCA1, AUX2/9 = FCA2, AUX3/10 = FCC1 og AUX4/11 = FCC2. Tilslut endestopkontakterne i forhold til fællesklemme 4; lad ubrugte indgange være uforbundne.

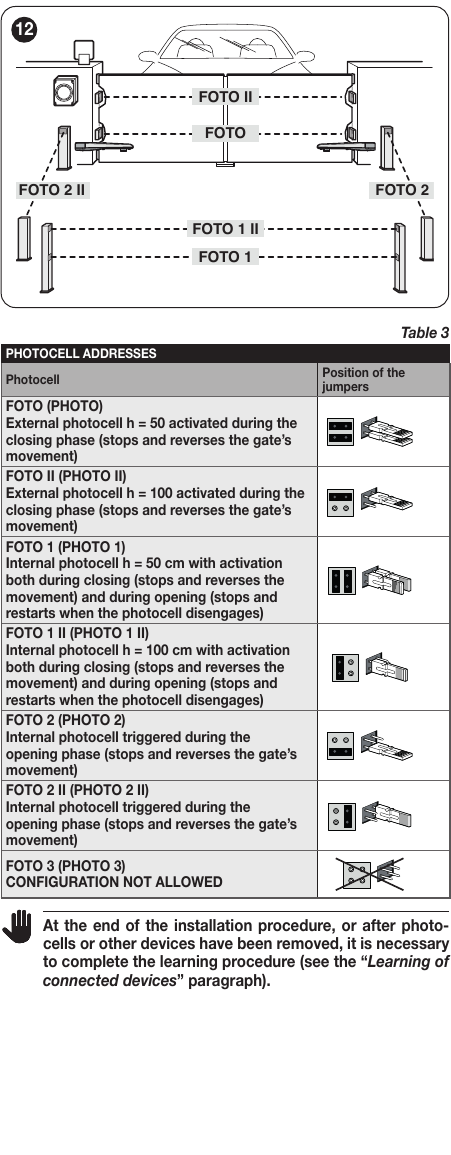

Original tabel 3 med jumperpositioner: samme adresse på TX og RX i ét par, en anden adresse på det næste par. Klik på billedet for at forstørre det.
| Adresse | Reaktion |
|---|---|
| FOTO / FOTO II | Stopper og skifter retning under lukning. |
| FOTO 1 / FOTO 1 II | Stopper og skifter retning under lukning; stopper under åbning og fortsætter, når strålen igen er fri. |
| FOTO 2 / FOTO 2 II | Stopper og skifter retning under åbning. |
| FOTO 3 | Konfigurationen er ikke tilladt for MC800. |
BlueBUS-kapaciteten er højst 15 belastningsenheder, ikke automatisk 15 fotocellepar. Start en ny indlæring efter tilføjelse eller udskiftning af en enhed.
Tilslutning af STOP-indgangen
| Enheder | Tilslutning |
|---|---|
| Flere NO-kontakter | Parallelt. |
| Flere NC-kontakter | Serielt. |
| To 8,2 kΩ-sikkerhedskanter | Parallelt; ved mere end to enheder kaskadekobles de med én enkelt 8,2 kΩ-afslutningsmodstand. |
| NO + NC | Ifølge NICE-tabel 2 parallelt med en 8,2 kΩ-modstand i serie med NC; muliggør også en kombination af NO, NC og 8,2 kΩ-sikkerhedskant. |
Under indlæringen registrerer STOP den tilsluttede tilstand. En ændring udløser derefter et stop med en kort bevægelse i modsat retning. Kortslut ikke indgangen i stedet for at afhjælpe fejlen.
Forenklet fremgangsmåde for tilslutning og indstilling af MC800/MCA5R30
Denne fremgangsmåde beskriver MCA5R30-printkortet med ét par EPM-relæfotoceller på PHOTO, som beskytter under lukning. Ved BlueBUS eller flere par skal det relevante diagram ovenfor bruges.
Trin 0. Tilslutning af ledninger
Tilslut L/N/PE-forsyningen, 230 V AC-motorerne M1/M2, kondensatorerne og signallampen i henhold til klemmerne på printkortet. Ved én fløj forbliver M1 ubenyttet. Tilslut fotocellerne i henhold til den valgte tilstand ovenfor; ved EPM uden fototest og med Standby slået fra tilsluttes 3/4 til TX/RX og RX-kontakt 4–5 mellem 4/COMMON og 8/PHOTO.
Trin 1. Nulstil kun, hvis du bevidst vil gendanne fabriksindstillingerne
Ved en ny tilslutning er det ikke nødvendigt at nulstille styringen »for en sikkerheds skyld«. Hvis du vil slette dine egne indstillinger, skal du bruge nulstillingsproceduren og derefter indlæse enhederne og kørselsbanen igen.
Trin 2. Vælg AUX- og Standby-tilstand
På MCA5R30-kortet sidder knappen Aux PRG. Kontrollér, at LP lyser ved fotoceller med relæ; ved AUX som endestopkontakter skal LP være slukket. Ved relætilslutning skal du vælge diagrammet ud fra, om Standby. Valg af AUX alene erstatter ikke korrekt strømforsyning til TX/RX.
Når strømmen er tilsluttet, skal den grønne BlueBUS-LED blinke regelmæssigt cirka én gang i sekundet, fotocelleindikatorerne skal vise aktivitet, og FLASH-blinklyset skal være slukket. Hvis en kontrol ikke bestås, skal du kontrollere tilslutningen, før du indlæser.
Trin 3. Registrering af tilsluttede enheder
Hold Open + Stop/Set nede, og slip knapperne, når L1/L2 blinker hurtigt efter cirka 3 sekunder. Når processen er afsluttet, skal L1/L2 være slukket, og STOP skal lyse. Udfør indlæringen også uden enheder på BlueBUS/STOP, og gentag den, når tilbehøret ændres.
Trin 4. Registrering af lågernes bevægelse

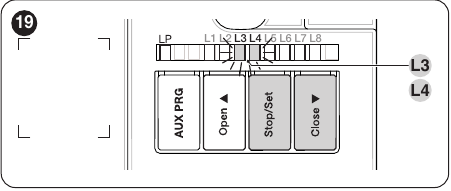

Knapper og LED'er L3/L4, der bruges til indlæring af kørselsbanen. Klik på billedet for at forstørre det.
Flyt de frigjorte låger omtrent til midten af kørselsbanen, lås drevene igen, og kontrollér motorstyrken (niveau II/L6), før du indlæser. Hold Stop/Set + Close nede, og slip dem, når L3/L4 blinker hurtigt efter cirka 3 sekunder. Styringen lukker først M1 og M2 efter tur, åbner derefter M2 og M1 og lukker til sidst M1 og M2. Når indlæringen er gennemført, slukker L3/L4.
Hvis en låge åbner i stedet for at lukke, skal du afbryde indlæringen med knappen Open eller Close. Afbryd strømmen, og byt om på motorens to retningsledere; COMMON og PE skal forblive tilsluttet som før. Ved 230 V AC er der ikke tale om at »bytte polaritet«. Gentag derefter indlæringen. En fotocelle eller STOP kan afbryde indlæringen.
Trin 5. Fjernbetjening og funktionstest
Foretag parringen i henhold til den faktisk monterede modtager, SMXI, OXI eller et andet kompatibelt modul. Den eksisterende SMXI-procedure findes i afsnittet om radio; det er ikke nødvendigt at nulstille styringen på grund af den. Afprøv OPEN, CLOSE, STOP, begge retninger og fotocellernes reaktion.
Manuel indstilling af endepositioner og deceleration
R30 bruger positionerne 0, A og 1. Fuld manuel indlæring startes, mens L3/L4 blinker hurtigt, ved et kort tryk på Stop/Set; blandet indlæring af udvalgte positioner kræver forudgående automatisk indlæring. Punkt A kan først konfigureres, når den pågældende låges åbne position er registreret.

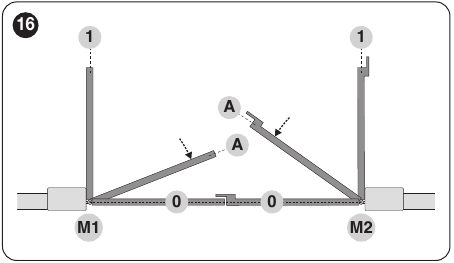

Originalbillede 16 NICE. Klik på billedet for at forstørre det.
Fuld manuel indlæring
Porten skal stå stille, motorerne skal være låst til drift, og de tilsluttede enheder skal allerede være indlæst. Tryk på Stop/Set + Close samtidig, slip dem efter cirka 3 sekunder, når L3/L4 blinker hurtigt, og tryk kort på Stop/Set. Positionen L1 begynder at blinke. Et kort tryk på Open eller Close flytter valget af den blinkende LED; hold Open eller Close nede for at flytte den pågældende låge. Hold Stop/Set nede i mindst 3 sekunder ved hver ønsket position. Efter 2 sekunder lyser den pågældende LED konstant; når du slipper knappen, begynder den næste at blinke. Der må ikke gå mere end 10 sekunder mellem efterfølgende tryk, ellers afsluttes processen, og de ændringer, der er foretaget indtil da, gemmes.
| Rækkefølge / LED | Hvad skal indstilles | Sådan bekræftes det |
|---|---|---|
| 1 / L1 | M1 til helt lukket position 0 | Hold Stop/Set nede i mindst 3 sekunder; derefter blinker L2. |
| 2 / L2 | M2 til helt lukket position 0 | Hold Stop/Set nede i mindst 3 sekunder; derefter blinker L5. |
| 3 / L5 | M2 til punkt A, hvor decelerationen begynder under lukning | Hold Stop/Set nede i mindst 3 sekunder; derefter blinker L6. |
| 4 / L6 | M1 til punkt A, hvor decelerationen begynder under lukning | Hold Stop/Set nede i mindst 3 sekunder; derefter blinker L7. |
| 5 / L7 | M2 til helt åben position 1 | Hold Stop/Set nede i mindst 3 sekunder; derefter blinker L8. |
| 6 / L8 | M1 til helt åben position 1 | Hold Stop/Set nede i mindst 3 sekunder, og slip knappen. |
Producenten oplyser, at punkterne A først kan indstilles, når de åbne positioner er registreret. Hvis kortet endnu ikke har registreret dem ved den første manuelle indlæring, skal du først gemme L7/L8 og derefter gentage proceduren for L5/L6. Ved én låge bruges kun L2, L5 og L7. Efter indlæringen skal du gennemføre en hel åbnings- og lukningscyklus; ved åbning skal lågerne standse nogle centimeter før det mekaniske stop, og ved lukning skal de nå lukkestoppet.
Blandet finjustering af indlærte positioner
Den automatiske indlæring skal først være gennemført korrekt. Hold derefter Stop/Set + Close nede, og slip knapperne, når L1 begynder at blinke. Vælg positions-LED'en med et kort tryk på Open/Close, flyt lågen ved at holde knappen nede, og gem positionen ved at holde Stop/Set nede i mindst 3 sekunder. Justér de øvrige positioner på samme måde. Afprøv hele portens cyklus efter ændringen.
Standby-tilstand
MC800 med MCA5R30-kortet har en energibesparende Standby-tilstand. Når tilstanden er slået til, går styringen i Standby cirka 5 minutter efter en korrekt afsluttet bevægelse; hvis den endnu ikke er konfigureret, sker det efter cirka 10 minutter. I denne tilstand slukkes OutSTB-udgangen, og strømforbruget for selve styringen falder til under 0,5 W ved korrekt tilslutning, eksklusive tilbehør. Tilslut fotoceller med relæ i overensstemmelse med, om Standby er slået til eller fra.
Når strømmen tilsluttes, bekræfter tre blink fra LED L1–L8, at Standby er aktiv. For at ændre tilstanden skal du holde Open + Stop/Set + Close nede samtidig og slippe ved tredje blink; når Standby slås til, blinker L1–L8 tre gange igen, men ikke når det slås fra. Kontrollér tilslutningen, og afprøv fotocellerne efter ændringen.
Programmering af funktioner og parametre
Hold Stop/Set nede, mens porten står stille, indtil L1 blinker. Open/Close vælger punktet. På niveau I ændres status med et kort tryk på Stop/Set: kort blink = OFF, langt blink = ON. Funktionerne på niveau I er slået fra fra fabrikken. Vent ikke mere end 20 sekunder mellem efterfølgende knaptryk; vent cirka 10 sekunder, når du er færdig, så tilstanden afsluttes.
Niveau I – funktioner ON/OFF
| LED – funktion | Status ON og OFF |
|---|---|
| L1 – Automatisk lukning | ON: Efter åbning tæller styringen pausetiden ned og lukker porten. OFF (fabriksindstilling): Halvautomatisk tilstand. |
| L2 – Lukning efter fotocelle | ON: Når L1 er aktiv, forkortes pausetiden til 5 sekunder efter aktivering; også uden L1 kan en aktivering starte lukningen efter den indstillede pausetid. OFF (fabriksindstilling): Ingen sådan kobling. |
| L3 – Luk altid | ON: Når strømmen er genoprettet, kontrollerer styringen i 10 sekunder, om porten står åben, og lukker den efter 5 sekunders forvarsling. OFF (fabriksindstilling): Porten bliver stående i sin position. |
| L4 – Tryk mod låsen | ON: Før åbning presses porten kortvarigt i lukkeretningen. OFF (fabriksindstilling): Ingen ekstra tilspænding. |
| L5 – FLASH som belysning | ON: FLASH-udgangen ændres til et hjælpebelysningslys. OFF (fabriksindstilling): FLASH styrer blinklyset. |
| L6 – Forvarsling | ON: Blinklyset blinker i 3 sekunder før bevægelsen. OFF (fabriksindstilling): Blinklyset begynder samtidig med bevægelsen. |
| L7 – CLOSE som Partial Open 1 | ON: CLOSE-indgangen udløser delvis åbning. OFF (fra fabrikken): Indgangen lukker. |
| L8 – Trykvedligeholdelse | ON: Til egnede hydrauliske drev genoprettes trykket efter 4 timers lukning ved en kort lukning. OFF (fra fabrikken): Ingen trykgenopretning. |
Niveau II – parameterværdier
Vælg parameterens indgangs-LED, og hold derefter Stop/Set nede i ca. 3 sekunder, indtil LED'en for den aktuelle værdi lyser. Hold stadig Stop/Set nede, og vælg en ny værdi-LED med Open/Close. Vent, efter at du har sluppet knappen, til normal tilstand er genoptaget. Indgangs-LED'en og værdi-LED'en har forskellig betydning. Den fremhævede værdi er fabriksindstillingen.
| Indgangs-LED – parameter | Indstillings-LED – værdi |
|---|---|
| L1 – Pausetid Tiden indtil automatisk lukning. |
L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Sekvensstyring Sekvens for SbS-, OPEN-, CLOSE- og radiokommandoer; ved L4, L5, L7 og L8 ændres også OPEN- og CLOSE-funktionen. |
L1 – åbn–stop–luk–stop L2 – åbn–stop–luk–åbn L3 – åbn–luk–åbn–luk L4 – fællesanlæg L5 – fællesanlæg 2 L6 – sekvensstyring 2; en kort kommando åbner delvist L7 – holdestyring L8 – halvautomatisk åbning, lukning med holdestyring |
| L3 – Åbningsforsinkelse Tidsforskydning ved åbning af fløjene som en andel af driftstiden. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L4 – Lukningsforsinkelse Tidsforskydning ved lukning af fløjene som en andel af driftstiden. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L5 – Tidsjustering Ændrer lukketiden i forhold til åbnetiden. Aflæs startværdien på LED'en på det pågældende styrekort. |
L1 – 0 % L2 – 20 % L3 – 30 % L4 – 40 % L5 – 60 % L6 – 70 % L7 – 80 % L8 – 100 % |
| L6 – Motorkraft Kraften for begge motorer; kontrollér mekanikken, før du øger den. |
L1 – 25 % L2 – 35 % L3 – 45 % L4 – 55 % L5 – 65 % L6 – 75 % L7 – 85 % L8 – 100 % |
| L7 – Opstartstid Opstartens varighed ved bevægelsens begyndelse. |
L1 – 0 s L2 – 0,5 s L3 – 1 s L4 – 1,5 s L5 – 1,8 s L6 – 2 s L7 – 2,5 s L8 – 3 s |
| L8 – Delvis åbning Omfanget af Partial Open 1-kommandoen. For begge fløje beregnes andelen ud fra den mindste indstillede åbningsbredde. |
L1 – M2 til ¼ L2 – M2 til ½ L3 – M2 til ¾ L4 – hele M2 L5 – begge fløje til ¼ L6 – begge fløje til ½ L7 – begge fløje til ¾ L8 – begge fløje til den mindste fulde åbning |
Ved L2/L4 (fællesanlæg) ændrer SbS- eller OPEN-kommandoen intet under åbning, og CLOSE vender bevægelsesretningen; under lukning vender SbS eller OPEN bevægelsesretningen, og CLOSE ændrer intet. L2/L6 kort kommando på op til 2 s giver delvis åbning; L2/L7 kræver, at kommandoen holdes nede konstant, og L2/L8 kræver, at den holdes nede under lukning. Ved L2/L6 giver en kort kommando på op til 2 s delvis åbning; L2/L7 kræver, at kommandoen holdes nede konstant, og L2/L8 kræver, at den holdes nede under lukning.
For parameter II/L5 er to værdier markeret som standardindstillinger: L4 = 40 % og L5 = 60 %. Aflæs den værdi-LED, der faktisk lyser på det pågældende styrekort, før du ændrer indstillingen.
Eksempel: 60 s: aktivér niveau I/L1 og ved niveau II/L1 vælg værdien L5. Hvis L2 efter fotocellen er aktiv, kan pausen blive kortere.
Fjernbetjeninger og serviceprogrammeringsenheder
Modtageren SMXI eller OXI fra den eksisterende installation kan beholdes, hvis den er kompatibel med de fjernbetjeninger, der anvendes. Montér stikmodtageren, mens strømforsyningen er afbrudt. Følg den nye modtagers egen vejledning; det er ikke nok, at fjernbetjeningerne har samme frekvens.

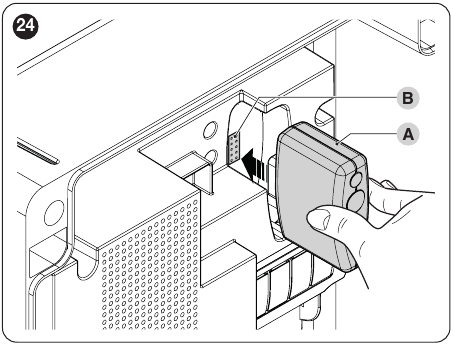

Figur 24 NICE. Klik på billedet for at forstørre det.
| Udgang på SMXI/SMXIS- eller OXI-modtager i tilstand 1/2 | Styreenhedens kommando |
|---|---|
| 1 | SbS – sekvensstyring |
| 2 | Partial Open 1 |
| 3 | OPEN |
| 4 | CLOSE |
For eksisterende SMXI: Hold modtagerknappen nede i tilstand I i mindst 3 s, indtil LED'en lyser, og hold derefter fjernbetjeningens knap nede i mindst 2 s inden for 10 s. Tre blink bekræfter, at indstillingen er gemt. For én bestemt kommando skal du bruge modtagerens relevante tilstand II; overfør ikke automatisk denne fremgangsmåde til OXI eller OXIBD.
NICE OXIBD monteres i SM-stikket; antennen tilsluttes direkte til modtageren. Fjernbetjening NICE ON3EBD parres som beskrevet i vejledningen til den anvendte modtager. De avancerede kommandoer i den følgende tabel gælder for modtagerne OXI/OXIFM/OXIT/OXITFM. Følg den separate vejledning for OXIBD.
Avanceret tilstand II for modtagerne OXI/OXIFM/OXIT/OXITFM: Tildel kommandoens nummer til en knap som beskrevet i vejledningen til den pågældende modtager. Den følgende tabel beskriver ikke OXIBD-tilstanden.
| Nr. | Kommando | Virkning |
|---|---|---|
| 1 | SbS | Trinvis betjening. |
| 2 | Partial 1 | Delvis åbning i henhold til niveau II-parameteren/L8. |
| 3 | OPEN | Åbning. |
| 4 | CLOSE | Lukning. |
| 5 | STOP | Stop af bevægelsen. |
| 6 | SbS for ejerlejligheder | Kommando i ejerlejlighedstilstand. |
| 7 | SbS med høj prioritet | Kommandoen accepteres også af en låst automatik. |
| 8 | Partial 2 | M2-fløjen åbnes halvvejs. |
| 9 | Partial 3 | Begge fløje åbnes halvvejs. |
| 10 | Åbn og lås | Låser efter åbning for yderligere almindelige kommandoer. |
| 11 | Luk og lås | Låser efter lukning for yderligere almindelige kommandoer. |
| 12 | Lås automatikken | Stopper bevægelsen og låser for yderligere almindelige kommandoer. |
| 13 | Lås automatikken op | Gendanner almindelig betjening. |
| 14 | Tidsstyret belysning | Tænder hjælpelyset med automatisk slukning efter en bestemt tid. |
| 15 | Belysning ON/OFF | Skifter hjælpelyset mellem tændt og slukket. |
BusT4 og programmering

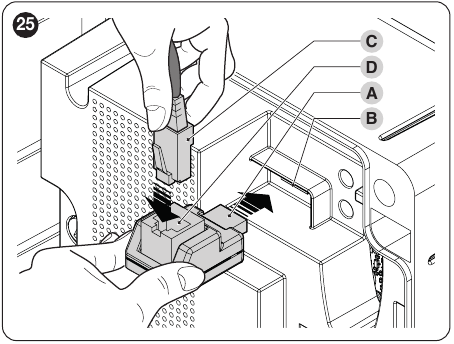

NICE IBT4N monteres i kortets stik, når strømmen er afbrudt. Gør det muligt at tilslutte NICE OVIEW som beskrevet i vejledningen. For modulet NICE BIDIWIFI skal du kontrollere kompatibilitet og tilgængelige funktioner med MCA5R30 i modulets aktuelle vejledning.
Figur 25 NICE. Klik på billedet for at forstørre det.
Fejlfinding
Ved en fejl skal du notere antallet af røde blink fra BlueBUS samt status for de øvrige LED'er. To hurtige grønne blink angiver en ændring af indgangen eller en modtaget kommando. Når Standby er aktiv, kan en del af indikeringen være slukket efter en periode uden aktivitet.

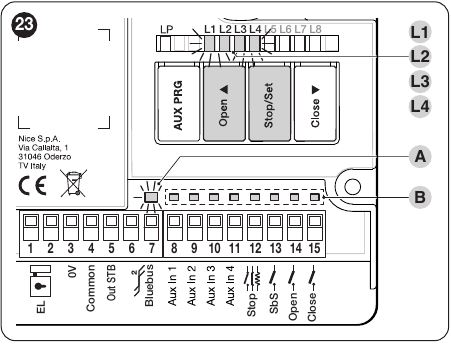

Figur 23 NICE viser BlueBUS, STOP og status-LED'er. Klik på billedet for at forstørre det.
| Symptom / kode | Kontrol og løsning |
|---|---|
| 1 rød | Ændring af BlueBUS-konfiguration – kontrollér adresserne og gentag indlæringen. |
| 2 røde | Fotocellen forhindrer bevægelse – forhindring, justering, strømforsyning og tilslutning. |
| 4 røde | STOP – kontrollér sikkerhedsanordningen og ledningsføringen. |
| 5 røde | Fejl i interne parametre; prøv en kommando efter 30 s. Hvis fejlen vender tilbage, skal der tilkaldes service. |
| 7 røde | Elektrisk fejl; L1 = beskyttelse/motor frakoblet, L2 = indlært endestop defekt, L3 = endestop registreret, men ikke indlært, L4 = generel anomali. |
| 8 røde | Vedvarende kommando – kontrollér knappen eller relæet. |
| 9 røde | Automatikken er låst via en kommando; lås den op med den relevante kommando. |
| LED'er på kortet | Betydning / første kontrol |
|---|---|
| BlueBUS grøn 1×/s | Normal drift. |
| BlueBUS konstant slukket / tændt | Strømforsyning, sikring eller fejl på kortet. |
| STOP lyser ikke | Aktiv eller defekt STOP. |
| SbS / OPEN / CLOSE lyser | Den pågældende indgang er aktiv; en vedvarende status uden en kommando forklarer blokeringen. |
| LS1/LS2 OPEN/CLOSE | Hvis endestopkontakter er tilsluttet, skal aflæsningen ske i henhold til deres tilslutning og AUX-tilstand; statusændringen skal svare til bevægelsen. |
| L1 + L2 blinker langsomt | Indlær enhederne. |
| L3 + L4 blinker langsomt | Indlær kørselsvejen eller kontrollér, om kortets indstilling er ændret. |
Sikring 5 A F
MCA5R30-kortet har en hurtig sikring på 5 A F. Afbryd strømmen ved kontrol, og udskift kun sikringen med en af samme type.
På dækslet står der 5 A F. Klik på billedet for at forstørre det.
Sletning af styreenhedens hukommelse
Nulstilling sletter brugerdefinerede indstillinger; det er ikke et nødvendigt første trin ved en ny installation. Hold Open + Close nede, indtil L1/L2 begynder at blinke, og slip derefter. Indstil AUX-tilstanden igen, indlær enhederne og kørselsbanen, gennemgå de brugerdefinerede parametre, og udfør test. Den stikmonterede modtagers hukommelse har en separat procedure.
Midlertidig bevægelse ved fejl på en sikkerhedsanordning
Hvis enheden ved fejl på sikkerhedsindgangen afviser en almindelig kommando, tillader producenten midlertidig bevægelse ved konstant aktivering af kommandoen: Send kommandoen, gentag den inden for 3 s, og hold den nede. Efter ca. 2 s bevæger porten sig kun, så længe kommandoen holdes nede. Afhjælp derefter årsagen til fejlen, og test sikkerhedsanordningerne igen.
Tekniske data og kontrol
| Parameter | MCA5R30 / MC800R30 |
|---|---|
| Styreenhedens strømforsyning | 120–250 V AC, 50/60 Hz; i vores elnet 230 V AC. |
| Nominelt effektforbrug | 900 W. |
| Strømforbrug i standby | Mindre end 0,5 W uden tilbehør ved tilslutning i henhold til det originale diagram. |
| Motorer | En eller to kompatible 230 V AC-drev. |
| FLASH | Blinklys til netspænding, maks. 21 W. |
| EL | Elektrisk lås 12 V AC, maks. 15 VA. |
| OutSTB | 24 V, maks. 4 W; slukkes i standby. |
| BlueBUS | Højst 15 belastningsenheder. |
| Driftstemperatur / kapslingsklasse | −20 til +55 °C / IP54 med intakt kabinet. |
| Kabinettets mål og vægt | 310 × 232 × 122 mm; 4,1 kg. |
Efter indstillingen skal du teste åbning, lukning og stop med hver kommando, der anvendes. Test hvert par fotoceller og hver STOP-anordning separat og under bevægelse; kontrollér fløjenes rækkefølge og endestoppene. Ved strømsvigt frigøres selve drevene i henhold til deres vejledning.
Automatikken skal kontrolleres mindst hver 6. måned. Ved en servicehenvendelse er det en hjælp at oplyse mærkningen MCA5R30 og motorernes mærkning, sende et foto af klemmerne, oplyse LED-status og antallet af røde blink fra BlueBUS.
PDF'en nedenfor vedrører det ældre MCA5-kort med OGI og Photo PRG. Det medfølgende MCA5R30 har OutSTB og Aux PRG; ved tilslutning og indstilling skal du følge procedurerne ovenfor på denne side.
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
