NICE Hyppo HY7005 – motor til svingport med portblad på op til 3 m og 800 kg
| Produktets tilgængelighed: | inden for 3 dage | Vi afsender normalt varerne inden for 3 dage. |
|---|
inden for 3 dage
4.957,64 kr. inkl. moms
| Vægt |
|---|
| 13 kg |
Beskrivelse af produktet NICE Hyppo HY7005 – motor til svingport med portblad på op til 3 m og 800 kg
NICE HYPPO HY7005 – ledarmsmotor til svingport
NICE HYPPO HY7005 er en selvstændig elektromekanisk motor til ét portblad. Den har en motor 230 V ACog en leddelt arm og er selvlåsende. Portbladets position registreres ved hjælp af endestop for åbning og lukning. Den kræver en separat styreenhed og sikkerhedstilbehør; ved strømsvigt kan den låses op med en nøgle.
Montering, tilslutning og sikkerhedstests skal udføres af en kvalificeret tekniker. Afbryd strømforsyningen og eventuel backup, før motoren eller styreenheden åbnes. Sørg for, at portbladet ikke kan bevæge sig utilsigtet, når det betjenes manuelt.
Hvornår bør du vælge denne motor?
HYPPO er velegnet til svingporte, hvor den leddelte arm monteres på indersiden. Valget afhænger af portbladets længde og vægt, modstanden under bevægelse, hængslernes placering og den plads, armen skal bruge til hele sin bevægelse.
| Maksimal længde på portbladet | 3 m; den tilladte vægt falder, når længden øges. |
|---|---|
| Vægt ifølge diagrammet | For et portblad på omkring 2 m ligger den øverste kurve på cirka 800 kg. Ved 3 m ligger værdien i diagrammet under 400 kg. Vurder den konkrete vægt ud fra den relevante kurve og portens forhold. |
| Driftscyklus | 30 % |
3 m og 800 kg gælder ikke samtidig. Grænseværdierne gælder for én motor og ét portblad. Portens højde og form, en fuld beklædning og kraftig vind kan reducere værdierne betydeligt. Driftscyklus angivet i procent er hverken antal cyklusser i timen eller kontinuerlig drift.
Den vandrette akse viser længden i meter, og den lodrette viser vægten i kilogram. For HY7005 skal du bruge det gyldighedsområde, der er markeret med denne model.
Kompatibelt tilbehør
Vælg tilbehør ud fra den installerede styreenhed, stikkene og spændingen. Følgende tilslutningsdiagram og fremgangsmåder gælder for MC800 / MCA5R30.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Styrer én eller to motorer og sikkerhedskomponenter. | NICE MC800 / MCA5R30 MC200 til én 230 V-motor bruger en anden tilslutning uden BlueBUS. |
| Blinklys | Advarer om portens bevægelse og kan have en antenne. | NICE ELAC til nettilsluttet FLASH 230 V AC. ELDC til 12/24 V hertil. Udgangsspænding. |
| Fotoceller | Overvåger området omkring porten; reaktionen afhænger af placeringen. | BlueBUS: EPMB, EPLB, EPSB, EPMORB, EPMOB, F210B. Tilslutning og adressering. Relætype: EPM, EPMOR, EPMA. MC800 gør det muligt at kombinere dem med BlueBUS afhængigt af den valgte tilslutning. AUX må ikke bruges samtidig til relæfotoceller og endestop. |
| Følsom sikkerhedskant | Beskyttelse ved kontakt med portbladet; på en installation med MC800 er den obligatorisk. | Installatøren skal vælge type og placering, så installationen består slagprøven. Tilslutning af sikkerhedskant til STOP. Fotoceller erstatter ikke denne beskyttelse. |
| Trådløse fotoceller | En løsning uden kabler ført frem til fotocellerne. | EPMOW kræver et separat NICE IBW-interface og indlæring. Parret tilsluttes ikke direkte med to ledninger. |
| Modtager | Modtager signaler fra fjernbetjeninger; SM har plads til én modtager. | Den aktuelle NICE OXIBD. Ældre kompatibel OXI kan muligvis blive i den eksisterende samling. OXILR er til ON3ELR. Kodning og antenne. |
| Fjernbetjening | Fjernbetjening afhænger af den monterede modtager. | O-CODE / FloR afhængigt af modtageren: MYGO2, MYGO4, MYGO8, ON2E, ON4E, ON9E. Inti: INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G. FloR: FLO2RE, FLO2R-S. Tovejs ON3EBD og DOMIW3C med OXIBD; LR ON3ELR med OXILR. |
| Antenne | Hjælper med at forbedre fjernbetjeningens rækkevidde. | Antenne i ELAC-signallampen eller ABFKIT. Ved OXIBD tilsluttes koaksialkablet til modtageren. |
| Tastatur | Aktivering med kode uden fjernbetjening. | Trådløs EDSWG med FloR-modtager; kablet EDSB via BlueBUS på en understøttet styreenhed. Gælder ikke for MC200. |
| Nøglekontakt | Aktivering med nøgle fra et fast sted. | EKS, EKSEU, EKSI, EKSIEU. C–NO-kontakt på styreindgangen uden ekstern spænding. |
| Kortlæser | Betjening med et tildelt kort eller en nøglebrik. | NICE ETPB via BlueBUS; styreenheden skal understøtte BlueBUS-betjeningsenheder. Gælder ikke for MC200. |
| Elektrisk lås | Ekstra sikring af portbladet, synkroniseret med styringen. | PLA11 – vandret, PLA10 – lodret. ELS-udgang 12 V AC / maks. 15 VA; klemmer. |
| Forlænget arm | Større rækkevidde ved afvigende monteringsgeometri. | NICE HYA12; monteringsmål. |
| Frigørelse udefra | Manuel adgang ved strømsvigt, hvis der ikke er en anden indgang. | NICE KIO-boks med KA1-wire, 6 m. Der skal bruges et passende sæt til hver frigørelsesmekanisme, der er behov for. |
| Wi-Fi-/GSM-betjening | Fjernaktivering via en potentialfri kontakt. | Zamel Wi-Fi-betjening eller GSM-moduler fra vores sortiment. Kontrollér modulets strømforsyning, og tilslut kun den potentialfri NO-udgang til styreindgangen. |
| Programmering og integration | Udvidet indstilling og diagnosticering. | NICE BiDi-WiFi til den understøttede BusT4-konnektor; det er ikke en almindelig radiomodtager. BiDi-ZWave vælg efter den understøttede Opera-generation; for eksisterende R10 efter kompatibiliteten med denne. |
FT210B er ikke egnede til MC800 eller MC824H: kræver forskellige adresser FT A / FT B / FT C. Vælg de kompatible fotoceller nævnt ovenfor.
Separat motor og styreenhed
Tilbuddet omfatter én HYPPO HY7005-motor med leddelt arm. En separat motor indeholder ikke en styreenhed. Til en dobbeltfløjet port skal du bruge to tilsvarende motorer; de øger ikke grænsen for én portfløj. Vælg styring, fotoceller, blinklys, modtager og fjernbetjeninger efter anlægget.
| Anlæg | Styring | Vigtig forskel |
|---|---|---|
| HY7005 | MC800 | 230 V AC, indbyggede endestopkontakter. MC200 er en mulighed til én motor. |
Ved en eksisterende port skal du følge den monterede styreenhed. Manualen til den aktuelle MC800 gælder ikke for den gamle A60, og fremgangsmåderne for MC824HR30 kan ikke automatisk overføres til en anden MC824H-generation.
Montering af leddelt drev
Før montering
- Portfløjen skal kunne bevæges jævnt med håndkraft langs hele bevægelsesbanen. Kontrollér hængslerne, portfløjens styrke og beslagets bæreevne.
- Klargør solide mekaniske stop for lukket og åben position, så bevægelsesbanen begrænses og styreenheden kan indlæres.
- Sørg for fri plads til motorhuset, armens fulde bevægelse og udløserhåndtaget. Vurdér steder, hvor der kan opstå klemning eller fastklemning, og planlæg afskærmning.
- Monter en bæreplade på stolpen og et forreste beslag på portfløjen. Monteringsmålene og underlagets styrke er afgørende.
Monteringsmål A og B
Mål A og B som vist på illustrationen. Tabellen gælder standardarmen med led til HY7005 og angiver åbningsvinklen for et bestemt par mål i millimeter.
| B | A = 110 mm | A = 130 mm | A = 150 mm |
|---|---|---|---|
| 90 mm | 85° | 98° | 104° |
| 110 mm | 91° | 97° | 103° |
| 150 mm | 110° | 120° | 115° |
| 200 mm | 105° | 110° | 115° |
| 250 mm | 105° | 110° | 110° |
| 300 mm | 100° | 105° | 105° |
| 350 mm | 95° | 100° | 96° |
Vinklen bestemmes af geometrien og kan ikke vælges frit via styreenheden. Frigør motoren før den endelige fastgørelse, og kontrollér hele portfløjens og armens bevægelsesbane. Stop skal forhindre bevægelse uden for det sikre område.
Forlænget arm HYA12
Forlænget leddelt arm NICE HYA12 giver større rækkevidde. Illustrationen angiver også målet D. Maksimumværdierne for A/B/D er monteringsgrænser, ikke anbefalede stolpemål. Overfør ikke tabellen over vinkler for standardarmen automatisk til HYA12.
| Mål | Standardarm | HYA12 |
|---|---|---|
| A maks. | 150 mm | 400 mm |
| B maks. | 350 mm | 450 mm |
| D maks. | 450 mm | 800 mm |
Fastgørelse af plade og beslag
- Bestem, om monteringen skal være venstre- eller højrevendt set indefra grunden. Samme model kan tilpasses begge sider ved at placere pladen og samle armen på den relevante måde.
- Fastgør bærepladen A på et solidt underlag på stolpen og beslaget B på en solid del af portfløjen. Her betegner A/B delene, ikke monteringsmålene fra den foregående tabel.
- Skru motoren fast på pladen. Korrigér mindre afvigelser i justeringen ved hjælp af de aflange monteringshuller.
- Saml armen til den valgte side. Smør skruerne inden samling som angivet i monteringsvejledningen, og monter skiver og fastgørelsesdele.
- Afprøv motoren og portfløjen manuelt med motoren frigjort helt frem til stoppene; spænd derefter fastgørelserne endeligt.
Venstremontering, set indefra:
Højremontering, set indefra:
Dæksel og beskyttelse af mekanismen
Når justeringen er færdig, monteres dækslet og udløserhåndtaget, og de fastgøres med skruer. Kontrollér kabelgennemføringerne og at dækslet lukker tæt. Der må ikke trænge vand ind i drevet eller styreenheden; beskyt kablerne mod armen og portfløjens bevægelser.
Manuel frigørelse
- Stop automatikken, afbryd strømforsyningen, og sørg for, at portfløjen ikke kan bevæge sig af sig selv.
- Skub låsedækslet opad. Sæt nøglen i, og drej den med uret.
- Drej udløserhåndtaget som vist på billedet; bevæg derefter portfløjen manuelt.
- Før automatisk drift sættes i gang, skal mekanismen bringes tilbage i låst position med håndtaget lodret. Kontrollér, at transmissionen er låst, tag nøglen ud, og luk låsedækslet.
Hvis du ikke har en anden adgang til ejendommen, skal du planlægge adgangen allerede ved monteringen: NICE KIO med KA1-wire muliggør manuel frigørelse udefra. Montér og afprøv enheden, før porten tages i brug.
Kabling og elektrisk tilslutning
Før og beskyt netledningen, motorledningerne og lavspændingssignalerne i henhold til spænding og omgivelser. Forsyningsledningen til styreenheden skal indeholde L, N og PE; beskyt den med passende overstrømsbeskyttelse og en anordning, der kan afbryde strømmen helt. Fastgør kablerne med kabelgennemføringer og trækaflastning.
| Kredsløb | Kabel | Anvendelse |
|---|---|---|
| Forsyning til styreenheden | 3 × 1,5 mm² | Op til 30 m; L, N og PE. Ved længere forsyningsledning: 3 × 2,5 mm² og beskyttelsesjord ved automatikken i henhold til styreenhedens vejledning. |
| Motor | 4 × 1,5 mm² | Op til 10 m; åbne, fælles, lukke og beskyttelsesleder PE. |
| BlueBUS | 2 × 0,5 mm² | Op til 20 m; ved over 20 m og op til 40 m anvendes 2 × 1 mm². Ingen polaritet. |
| Blinklys | 2 × 1,5 mm² | Op til 20 m, netspændings-FLASH. |
| Elektrisk lås | 2 × 1 mm² | Op til 10 m; udgang 12 V AC / maks. 15 VA. |
| Nøglekontakt | 4 × 0,5 mm² | Op til 50 m; alternativt to kabler på 2 × 0,5 mm². |
| Antenne | RG58 | Op til 20 m; under 5 m anbefales. |
Installatøren skal kontrollere ledningstværsnit og føringsvej i forhold til ledningslængderne og vejledningen til den installerede styreenhed.
Tilslutning af motor og styreenhed
HY7005 har en 230 V AC-motor og indbyggede endestopkontakter. Fremgangsmåden for styreenheden nedenfor gælder MC800 med MCA5R30-kort og OutSTB. Til MC200 eller den ældre A60 skal den tilhørende vejledning anvendes. Det ældre MCA5-kort har andre betegnelser og må ikke forveksles med MCA5R30.
| Venstre motor | Klemrække Open / Common / Close (åbn / fælles / luk). PE skal tilsluttes en separat beskyttelsesklemme. |
|---|---|
| Højre motor | Sammenlignet med den venstre motor byttes Open og Close. Common og PE må ikke byttes om. |
| Én portfløj | Brug ved MC800 M2; M1 forbliver ubrugt. |
| To portfløje | M2 åbner først, og M1 lukker først. |

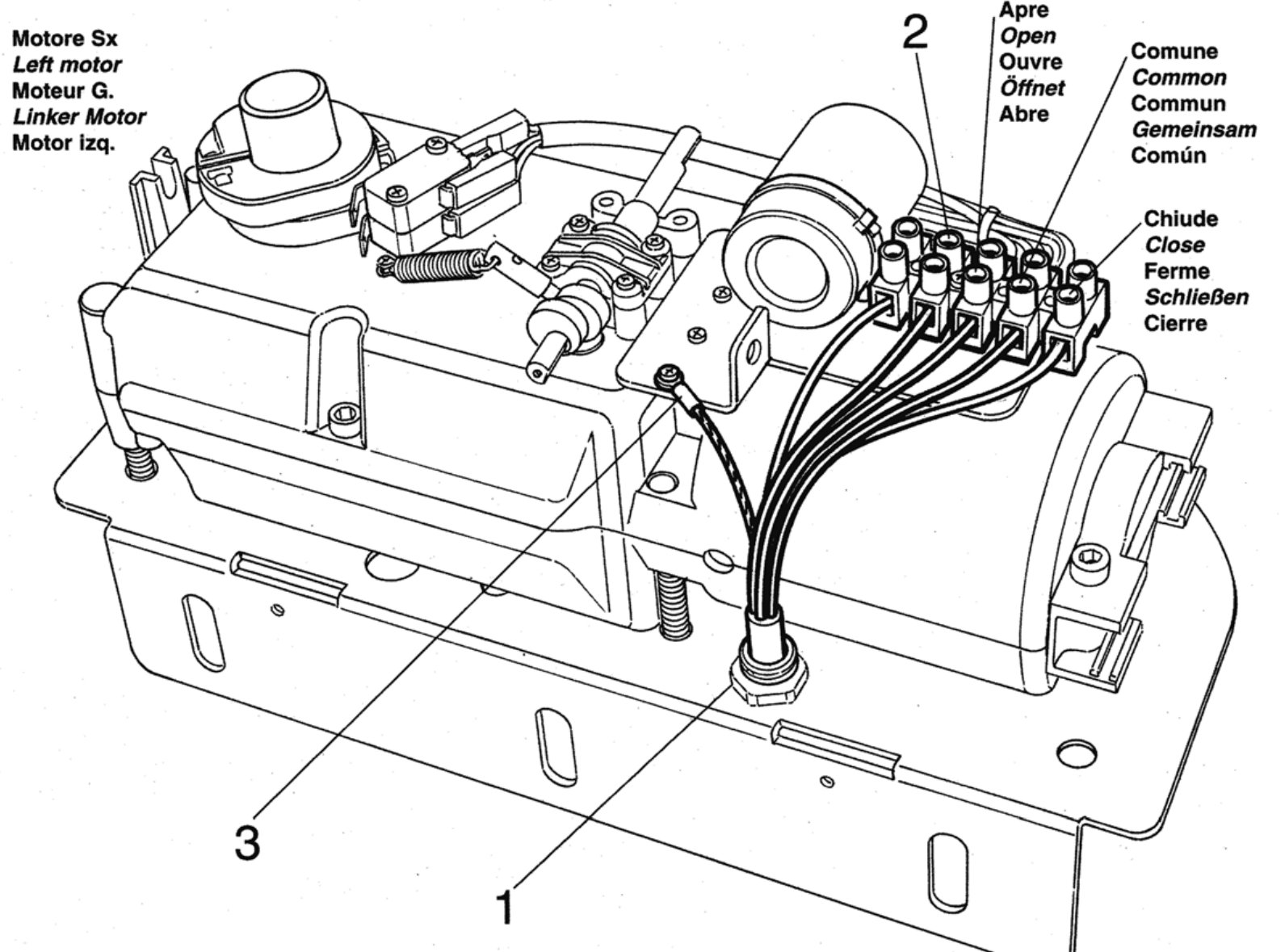

1 er kabelgennemføringen, 2 motorklemrækken, 3 beskyttelsesjord. Vekselstrømsmotorens kredsløb har ingen DC-polaritet (+/−). Drejningsmomentet indstilles på styreenheden.
MC800 – tilbehørsklemmer og polaritet
| 3 / 4 – strømforsyning | 3 = 0 V (−), 4 = Common +24 V DC (+), samlet maks. 200 mA til hjælpeudstyr. |
|---|---|
| 5 / 3 – OutSTB | 5 = +24 V, 3 = −; strømforsyning, der kobles til relæfotoceller, maks. 4 W. Slukkes i standbytilstand. Forveksl den ikke med OGI på det ældre kort. |
| 6 / 7 – BlueBUS | Strømforsyning og data via to ledere; ingen polaritet +/−. |
| 1 / 2 – ELS | Elektrisk lås 12 V AC, maks. 15 VA; ingen DC-polaritet. |
| FLASH | Blinkende blinklys 230 V AC, maks. 21 W; for eksempel ELAC. Tilslut ikke lavspændings-ELDC her. |
| 4 / 13 – SbS | Potentialfri NO kontakt mellem Common 4 og SbS 13 til trinvis betjening; kontakten har ingen polaritet. |
| 4 / 14 og 4 / 15 | Spændingsfri NO kontakt til åbning (14) eller lukning (15). |
| 4 / 12 – STOP | Indlært sikkerhedsindgang NO, NC eller 8,2 kΩ; kontakterne er upolariserede. |
| 8–11 – AUX | Endestop: 8 FCA1, 9 FCA2, 10 FCC1, 11 FCC2; LP slukket. Relæfotoceller: 8 PHOTO, 9 PHOTO1, 10 PHOTO2; 11 ændres til STOP; LP lyser. Disse AUX-funktioner udelukker hinanden. Ubrugte AUX-indgange forbliver ledige. |

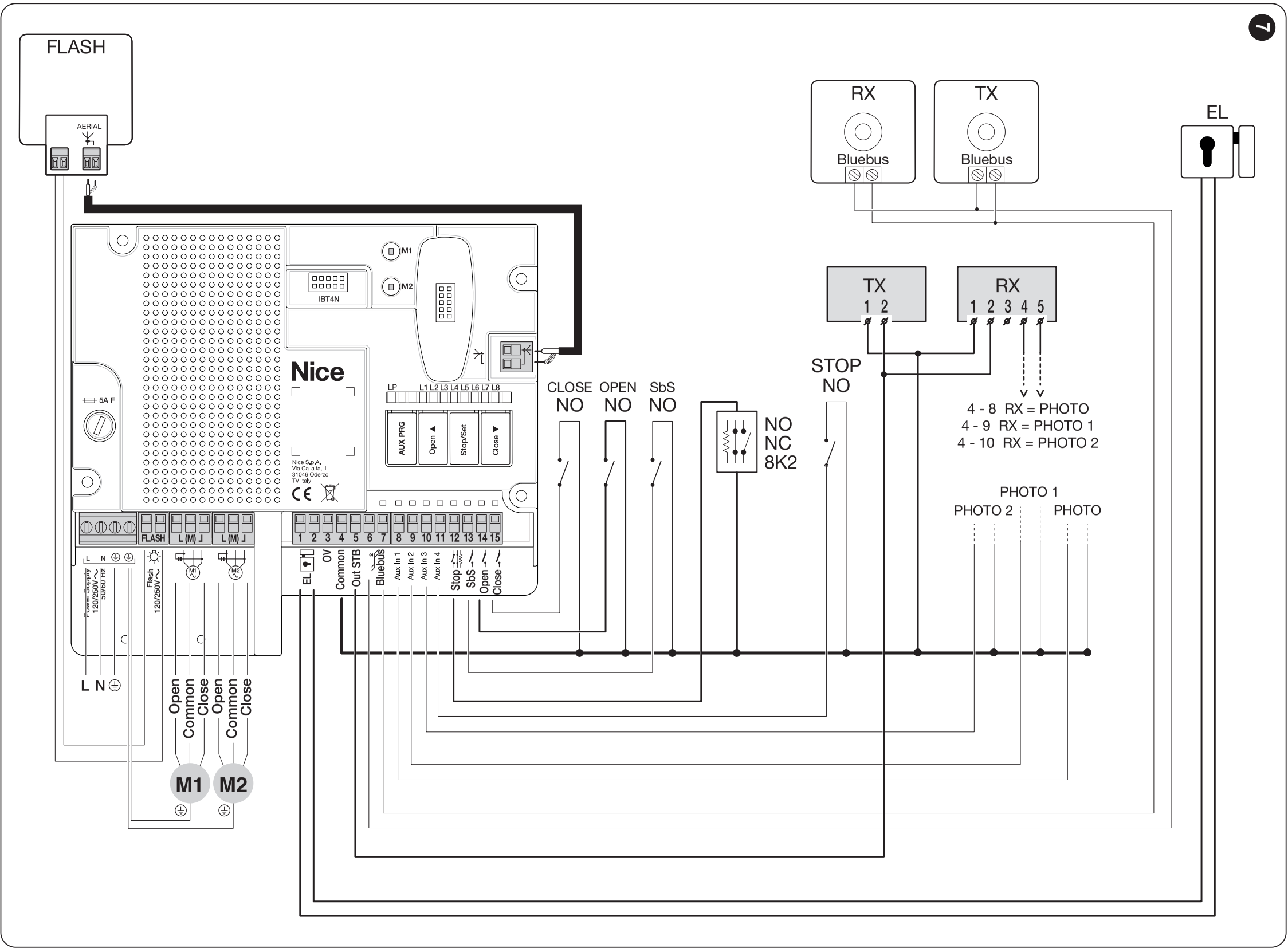

Diagrammet viser kombineret relæ- og BlueBUS-forbindelse med Standby aktiveret. Forsyn relæ-TX/RX fra OutSTB som vist; brug det relevante styreenhedsdiagram ved en anden driftstilstand. HY7005-mikrokontakterne er indbygget i motorkredsløbet. Før ikke spændingsfrie kontakter fra klemrækken Open/Common/Close til AUX. AUX-indstilling.

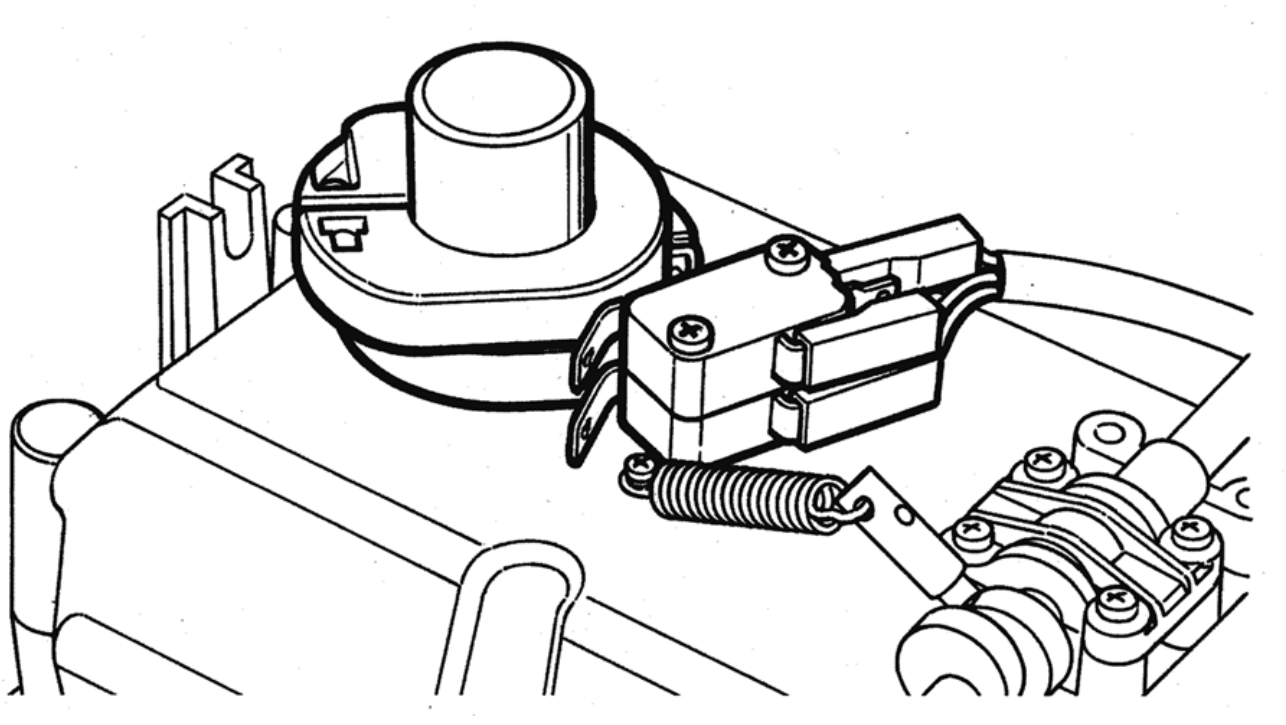

Indstilling af HY7005-endestop
- Afbryd strømmen, frigør motoren, og før manuelt portbladet til lukket position ved det mekaniske anslag.
- Drej den relevante knast, indtil du hører mikrokontakten slå til. Indstil den anden knast ved åbent portblad til den modsatte retning.
- Sæt håndtaget tilbage i lodret, låst position.
- Kontrollér retning, standsning og anslag mod stopklodserne ved en kontrolleret prøvekørsel. Afbryd strømmen igen, før du foretager yderligere justeringer af knasterne.
- Afbryd strømmen igen efter prøvekørslen. Først derefter spændes knasternes fastgørelsesskruer, og dækslet sættes på.
Mekaniske stopklodser er stadig nødvendige. Justering af knasterne i motoren er en anden procedure end indlæring af kørelængden på MC800.
Fotoceller og sikkerhedsindgange
Placér fotocellerne ud fra portbladenes bevægelse og portens risikoområder. Justér TX/RX korrekt. Beskyttelse af gennemkørslen erstatter ikke beskyttelse af klemningspunkterne ved hængslet og armen.
MC800 understøtter både BlueBUS- og relæfotoceller, inklusive en kombination af dem ifølge det korrekte diagram. AUX-tilstanden og TX/RX-forsyningen skal stemme overens med tilslutningen og indstillingen af Standby eller fototest. BlueBUS EPMB, EPLB, EPSB, EPMORB, EPMOB og F210B har to upolariserede ledere. Hvert par skal have en korrekt og entydig adresse.
Relæ EPM, EPMOR eller EPMA kræver AUX-indstilling til fotoceller med lysende LP. RX-kontakten C–NC tilsluttes mellem Common 4 og 8 PHOTO / 9 PHOTO1 / 10 PHOTO2. Tilslut strømforsyning og test af TX/RX efter den valgte tilstand, herunder polaritet 3− / 4+ og OutSTB 5+. På EPM har både TX og RX klemme 1 = + og 2 = − ved DC-forsyning; RX 4 = COM og 5 = NC. Disse numre gælder ikke automatisk for en anden fotocellemodel. Det er ikke nok at tilslutte kontakten uden strømforsyning og konfiguration. Fremgangsmåde for relæfotoceller.
En opsætning med MC800 kræver følsomme sikkerhedskanter. Montøren skal vælge type og placering, så anlægget består slagprøven under alle driftsforhold. Tilslutning af sikkerhedskant til sikkerhedsindgangen STOP.
Afprøv hvert par under både åbning og lukning, STOP samt alle monterede følsomme sikkerhedskanter. Frakobl ikke en sikkerhedsanordning ved at bygge bro over den for at få porten til at køre.
Første opstart og indlæring
Montøren udfører trinnene efter den mekaniske og elektriske kontrol. Fastgør motoren i automatisk tilstand, og kontrollér stopklodser, fri kørebane og M1/M2. Vær klar til at standse porten ved den første bevægelse.
Indstil HY7005-endestoppene. Kontrollér, at kraften på MC800 er passende, før indlæringen startes; parameter for niveau II/L6. HY7005 er elektromekanisk; funktionen til opretholdelse af tryk for hydrauliske motorer aktiveres ikke for denne model.
Når strømmen er tilsluttet, skal BlueBUS blinke cirka én gang i sekundet, LED'erne på tilsluttede BlueBUS-fotoceller TX/RX skal blinke, og FLASH-advarselslampen skal være slukket. Hvis en kontrol ikke bestås, skal strømmen og eventuel backupforsyning afbrydes, og tilslutningerne kontrolleres, før arbejdet fortsættes.

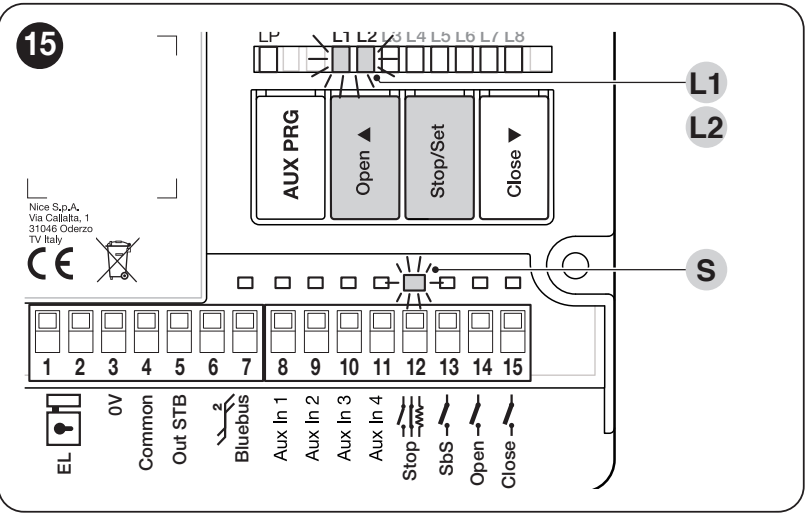

1. Registrering af enheder
- Hold Open ▲ + Stop/Set.
- Slip begge knapper, når L1/L2 begynder at blinke hurtigt, efter cirka 3 sekunder.
- Vent, indtil processen er afsluttet. Gennemført: STOP lyser, L1/L2 slukker. L3/L4 kan blinke som tegn på, at positionsindlæring skal udføres.
Gentag efter tilføjelse eller fjernelse af en BlueBUS-/STOP-enhed. Udfør også indlæringen uden tilsluttet tilbehør.
2. Automatisk indlæring af positioner
- Hold Stop/Set + Close ▼.
- Slip knapperne, når L3/L4 begynder at blinke hurtigt, efter cirka 3 sekunder.
- Hold øje med: Lukning af M1, lukning af M2, åbning af M2, åbning af M1, lukning af M1 og lukning af M2; hver gang frem til det pågældende stop. Ved én motor bevæger kun M2 sig.
- Slukningen bekræfter, at det er lykkedes L3/L4.
Hvis en motor åbner i stedet for at lukke under de første lukkebevægelser, skal du stoppe indlæringen med knappen Open ▲ eller Close ▼. Afbryd strømforsyningen og eventuel backup, og ret retningen på den pågældende motor ved at bytte om på Open og Close; Common og beskyttelsesjord PE skal blive på deres klemmer. Ret M1/M2, hvis rækkefølgen er forkert. Start indlæringen forfra. Hvis fotocellen aktiveres, eller STOP afbryder indlæringen, blinker L1; afhjælp årsagen, og gentag indlæringen.
3. Afprøvning og overdragelse
Afprøv fuld åbning og lukning, anslag, deceleration, overlappende porte og nødfrikobling. Kontrollér hvert sikkerhedselement, standsning og retningsskift ved en forhindring. Montøren skal måle kræfterne og vurdere hele installationen. Indstil ikke en høj kraft som erstatning for at udbedre en port, der går trægt. Brugeren skal have vejledningen og vide, hvordan drevet frikobles sikkert.
Manuel og kombineret indlæring: detaljeret fremgangsmåde for styreenheden. Automatisk indlæring skal gå forud for kombineret indlæring.
Indstillinger og fjernbetjeninger
Indstil automatisk lukning, pause, trinvis betjening, deceleration og kraft efter porten. Gentag afprøvningerne efter ændring af kraft eller sikkerhedsfunktioner. De fulde intervaller, LED-indikatorer og fabriksindstillinger findes i programmeringstabellerne for styreenheden.
Modtager, fjernbetjening og antenne
En separat motor har ingen indbygget radiomodtager. Der monteres en SM-modtager i styreenheden. NICE OXIBD understøtter også tovejs ON3EBD; OXILR brug sammen med ON3ELR. Ved en ældre OXI skal du vælge sendere efter den gemte kodning. Samme frekvens er ikke i sig selv en garanti for kompatibilitet.
Tilslut koaksialkablet efter modtageren: ved OXIBD direkte til modtageren, ved OXI efter styreenhedens diagram. Parring og sletning af fjernbetjeninger. Sletning af radiomindet er ikke det samme som nulstilling af printkortet eller indlæring af positioner.
Fejlfinding
| Symptom | Kontrollér |
|---|---|
| Porten bevæger sig ikke | Strømforsyning, at frikoblingen er sikret, og STOP. Fejl i strømforsyning eller sikringer skal håndteres af en tekniker, når strømmen er afbrudt. |
| Motoren kører, men portfløjen står stille | Kontrollér, at drevet er sikret, og at armen er fastgjort; sæt frikoblingen tilbage i låst position. |
| Porten stopper eller kører tilbage | Kontrollér først manuel bevægelse og armens bevægelsesområde, derefter fotoceller, STOP og anslag. Øg ikke kraften, før årsagen er fundet. |
| Indlæringen bliver ikke fuldført | Motorernes rækkefølge og retning, anslag og sikkerhedsanordninger. Kontrollér også endestopknasterne på HY7005. |
| Fjernbetjeningen virker ikke, men knappen gør | Batteri, kodning, om senderen er gemt i modtageren, og antenne. |
| Fejl efter ændring af fotoceller | Adresser og kabler; gentag derefter registreringen af enhederne. |
Antal blink fra advarselslampen og LED-indikatorerne: diagnostik og reparation. Notér indstillingerne, før du nulstiller. Nulstilling af printkortet, sletning af modtageren og ny indlæring er forskellige handlinger; følg vejledningen til den monterede enhed.
Kontrol og vedligeholdelse
Få hele installationen kontrolleret mindst hver sjette måned; ved intensiv brug eller krævende omgivelser skal den kontrolleres oftere efter vedligeholdelsesplanen. Kontrollér hængsler, fastgørelser, spillerum i armen, anslag, frikobling, gennemføringer og kabler. Afprøv fotoceller og STOP, og dokumentér kontrollen.
Hold dig væk fra portfløjens og ledarmens bane, mens porten bevæger sig. Lad ikke børn lege ved porten, og opbevar fjernbetjeningerne uden for deres rækkevidde. Hold området omkring porten frit. Rengør fotocellernes overflader og vinduer uden aggressive rengøringsmidler. Skyl ikke motoren med højtryksvand. Overlad indgreb i mekanismen, elektriske kredsløb og sikkerhedsindstillinger til en tekniker. Hvis armen er beskadiget, der opstår usædvanlig støj, eller automatiseringen bevæger sig af sig selv, skal den tages ud af drift, og reparation skal arrangeres.
Tekniske data for NICE HYPPO HY7005
| Type | Elektromekanisk, ikke-reversibelt ledarmsdrev til én portfløj. |
|---|---|
| Motor | 230 V AC / 50 Hz |
| Strøm | 1,2 A |
| Effektforbrug | 258 W |
| Drejningsmoment | 400 Nm |
| Omdrejningshastighed | 1,7 omdr./min |
| Driftscyklus | 30 % |
| Positionsregistrering | Endestop for åbning og lukning |
| Kapslingsklasse | IP43 |
| Driftstemperatur | −20 til +50 °C |
| Mål | 350 × 165 × 242 mm (bredde × dybde × samlet højde) |
| Vægt | 13 kg |
| Portfløjens grænser | Op til 3 m; aflæs den konkrete vægt i grænsediagrammet. |
Den samlede højde på 242 mm omfatter pladen under drevhuset; dækslet er 152 mm højt på tegningen.
