NICE Naked Sliding NKSL400 – motor til fritstående skydeport op til 6 m/400 kg (A)
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
4.805,19 kr. inkl. moms
| Vægt |
|---|
| 6,50 kg |
Beskrivelse af produktet NICE Naked Sliding NKSL400 – motor til fritstående skydeport op til 6 m/400 kg (A)
NICE NAKED NKSL400 – drev skjult i stolpen
NICE NKSL400 er en kompakt elektromekanisk motor til skydeporte på op til 6 m og 400 kg, beregnet til indbygning direkte i en hul stolpe. Den leveres uden udvendige dæksler og med en indbygget styreenhed NKA3R10. Selve motoren drives af 24 V DC, mens hele enheden tilsluttes 230 V AC.
Den er selvbremsende, har indvendige, justerbare endestopkontakter og positionsmåling med absolut encoder. Det er ikke nødvendigt at montere aktiveringsdele til endestopkontakterne på tandstangen. Porten skal dog stadig have faste mekaniske stop, der forhindrer, at den kører af.
Hvornår skal du vælge NKSL400?
Vælg NAKED, hvis du vil skjule motoren i stolpekonstruktionen og har plads til at indsætte og afdække den samt udføre service senere. Vær opmærksom på både portbladets vægt og længde, køremodstanden, antallet af cyklusser og køresystemets tilstand.
| Portbladets længde | Maks. cyklusser/time | Maks. i træk |
|---|---|---|
| Op til 4 m | 35 | 14 |
| Over 4 m og op til 6 m | 23 | 11 |
| Vægt | Andel af de angivne cyklusser | Højeste anbefalede hastighed |
|---|---|---|
| Op til 200 kg | 100 % | V6 – ekstremt hurtig |
| Over 200 kg og op til 400 kg | 50 % | V5 – meget hurtig |
Eksempel: for en port på 5 m / 350 kg er maksimum 11 cyklusser i timen og 5 i træk, med en hastighed på højst V5. En cyklus består af én åbning og én lukning. Ved høje temperaturer kan begrænseren tillade færre bevægelser.
Ved valg af motor skal du regne med en kraftreserve på mindst 50 %: Modstanden ved igangsætning skal være under halvdelen af den maksimale kraft, og modstanden under bevægelse skal være under halvdelen af den nominelle kraft. For denne motor betyder det cirka under 200 N ved igangsætning og under 100 N under drift. Der er tale om køremodstand, ikke portens vægt i kilogram.
Hvad følger med motoren, og hvad skal tilkøbes?
NKSL400 omfatter en motor med et tandhjul M4, 15 tænder og indbygget NKA3R10. Den udvendige stolpe, dæksler til udskæringer, tandstang og sikkerhedstilbehør vælges efter porten. Vælg modtager og fjernbetjeninger efter den konkrete leverance.
Enheden giver mulighed for automatisk lukning og lukning efter aktivering af fotocellen samt separate OPEN/CLOSE-indgange og trinvis styring, justerbar delvis åbning, kraft og hastighed. Temperatursensoren tilpasser kraftstyringen til kulden. Manuel frigørelse fungerer også uden strøm. To modgående porte kan synkroniseres i Master/Slave-tilstand.
Et teknologisk lignende alternativ er NICE ROBUS RB400. NKSL400 har sin egen indbygningsmetode og egen indstilling af de indvendige endestopkontakter.
Tilbehør til motoren
| Komponent | Anvendelse |
|---|---|
| BlueBUS-fotoceller | NICE EPMB eller NICE EPSB – smal version. To-leder-strømforsyning og kommunikation uden polaritet; efter ændring skal enhederne indlæres. |
| Blinklys | NICE ELDC til lavspændingsudgangen FLASH. Netblinklyset ELAC må ikke tilsluttes denne udgang. |
| Radiofjernbetjening | NICE OXIBD i SM-stikket samt kompatible NICE-fjernbetjeninger. Fjernbetjeningens type og kodning skal passe til modtageren. |
| Tandstang | M4-tandstang i nylon med metalforstærkning. Portens vægt må ikke hvile på tandhjulet. |
| Fjernfrigørelse | NICE KIO sammen med wiren NICE KA1, 6 m. Sørg for adgang til frigørelsen, også når porten er lukket. |
| Backup ved strømsvigt | NICE PS124 er ekstraudstyr. Antallet af nødbevægelser afhænger af porten samt batteriets opladning og tilstand. |
Motorens mål og nødvendige indvendige plads

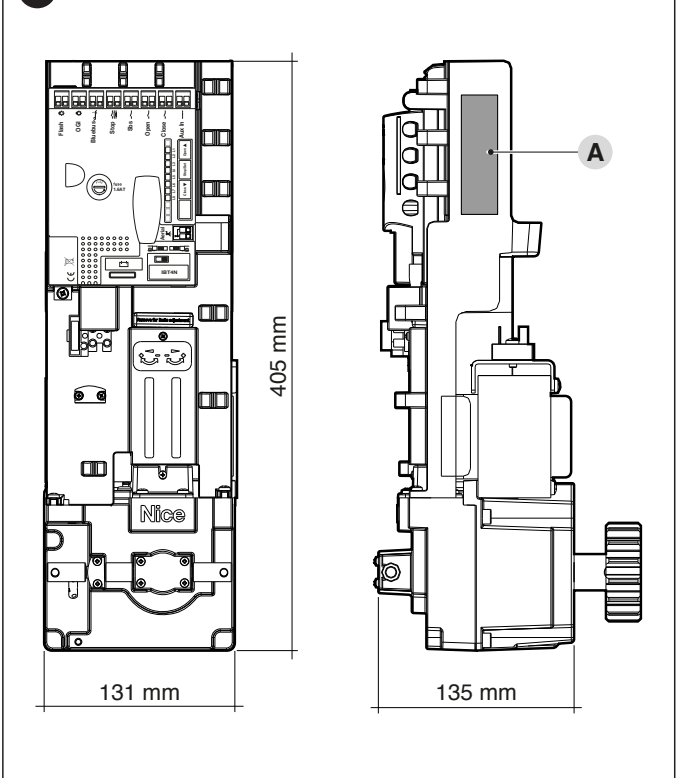

Motorens mål er 131 × 135 × 405 mm. Stolpen skal have et frit indvendigt tværsnit på mindst 140 × 140 mm. Som eksempel kan man bruge profil 150 × 150 × 4 mm; kontrollér det faktiske indvendige mål, svejsninger og monteringsfrigang før fremstilling. Se også tegningen af udskæringen i stolpen.
Tegning af udskæringen i stolpen
Forsiden har et hul på Ø 70 mm til tandhjulet og fastgørelseshullerne. På bagsiden kræves en rektangulær serviceåbning på 520 × 134 mm. Sidehullerne forberedes efter den valgte side til frigørelse. Overfør målene for alle huller fra tegningen.
Det indvendige mål på det anbefalede bøjede dæksel er 151 mm. Luk stolpens overside, så der ikke trænger vand ind; dæk den bageste serviceudskæring til. Stolpen og porten skal tilsluttes beskyttelsesjord. IP44-beskyttelsesgraden gælder kun for en korrekt færdigmonteret enhed motor + stolpe.
Montering og tandstang
Montering, nettilslutning og afprøvning skal udføres af en kvalificeret tekniker. Afbryd strømforsyningen og batteriet, før der udføres arbejde. Porten skal kunne bevæges let manuelt langs hele bevægelsesbanen; den må hverken kunne afspores eller bevæge sig af sig selv.
- Monter faste stop for åbning og lukning, og kontrollér stolpens konstruktion. Før motoren sættes i, skal portbladet være frigjort og indstillet cirka midt på bevægelsesbanen.
- Monter dækslet til frigørelsesmekanismen med skrue og skive. Hvis motoren skal understøttes, mens den sættes i, skal du bruge de to medfølgende hjælpeskruer D i stolpens nederste slidser som vist på billedet.

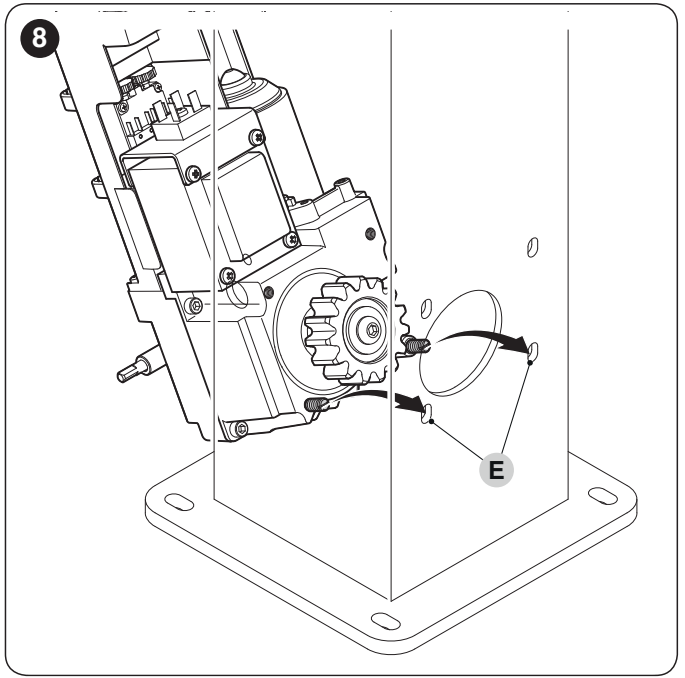

- Før motoren ind gennem åbningen bagtil, sæt den på plads, og fastgør den med de to øverste M8-skruer (F). Fjern derefter hjælpeskruerne D og monter først derefter de to nederste M8-skruer (G).

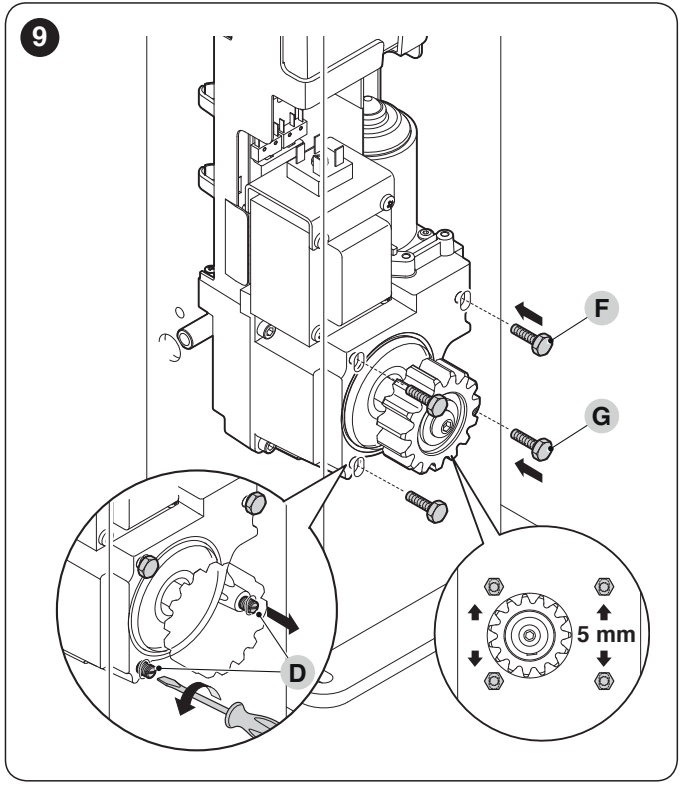

- Motorens højde kan finjusteres inden for et område på 5 mm. Tilpas den trekantede frigørelsestap til stolpens bredde, kontrollér pasformen ved at sætte nøglen i, og fastgør den med møtrikken mod tappens flade side som vist på tegningen.
- Når en ny tandstang monteres, skal porten åbnes mindst 50 cm fra det lukkede stop. Juster tandstangen efter tandhjulet, og fastgør den til portbladet.

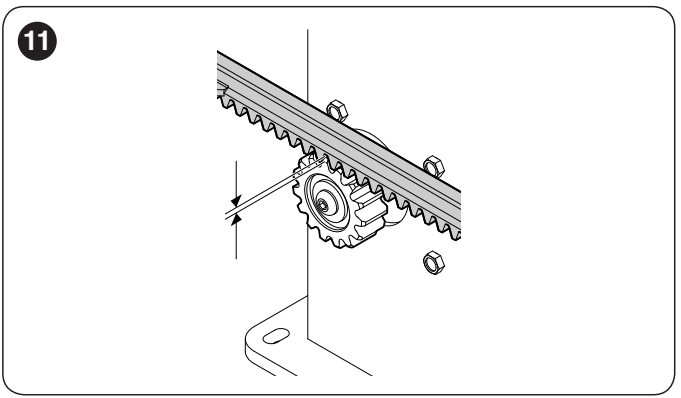

- Sørg for en frigang på 1–2 mm mellem tandstangens og tandhjulets tænder langs hele bevægelsesbanen. Portens vægt må ikke belaste tandhjulet.
- Åbn og luk den frigjorte port helt manuelt. Afvigelsen i indbyrdes justering af tandstang og tandhjul må højst være 5 mm; frigangen mellem tænderne skal samtidig være 1–2 mm langs hele bevægelsesbanen.

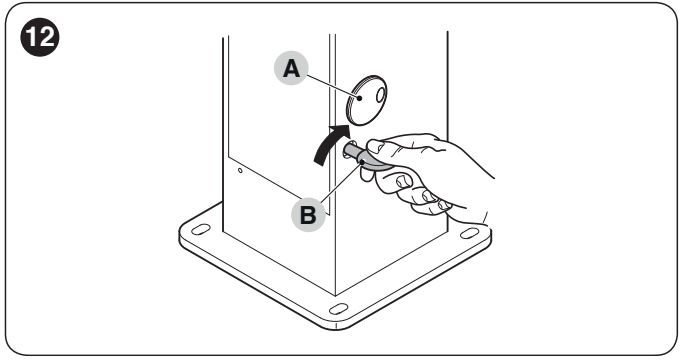

Manuel frigørelse
Stop porten, og afbryd strømforsyningen, før den frigøres. Hold portbladet fast, så det ikke bevæger sig utilsigtet. Skub låsedækslet til side, sæt nøglen i, og drej den 90° med uret. Derefter kan porten flyttes manuelt.
Efter manuel flytning skal frigørelsesmekanismen sættes tilbage i låst position, og kontrollér, at gearet er gået i indgreb, før du sender en automatisk kommando. Kontrollér, at gearet er gået i indgreb, før du sender en automatisk kommando. Adgang kan klargøres fra begge sider af stolpen eller fjernbetjenes med KIO og KA1.
Klargøring af elkabler
| Føring | Kabel / længde |
|---|---|
| 230 V AC-net | 3 × 1,5 mm² op til 30 m; ved længere tilførsel 3 × 2,5 mm² samt beskyttelsesjord efter teknikerens projektering. |
| FLASH | 2 × 0,5 mm², højst 20 m. |
| BlueBUS | 2 × 1,5 mm², højst 30 m. Længere kabelføringer skal vurderes særskilt. |
| Antenne | Koaksialkabel RG58, højst 20 m; anbefalet under 5 m. |
| Nøglekontakt | 2 × 2 × 0,5 mm² eller 1 × 4 × 0,5 mm², højst 50 m. |
| Sikkerhedskanter | 2 × 0,5 mm² op til 30 m; ved bevægelig kant skal der bruges egnet overførsel eller fleksibel kabelføring. |
Før tilførselskablerne ind med ekstra længde, og sikr dem mod træk. Der må ikke trænge vand eller kondens gennem kabelrøret ind i elektronikken. Net- og lavspændingskabler skal lægges i overensstemmelse med elprojekteringen.
NKA3R10-diagram og tilbehørets polaritet

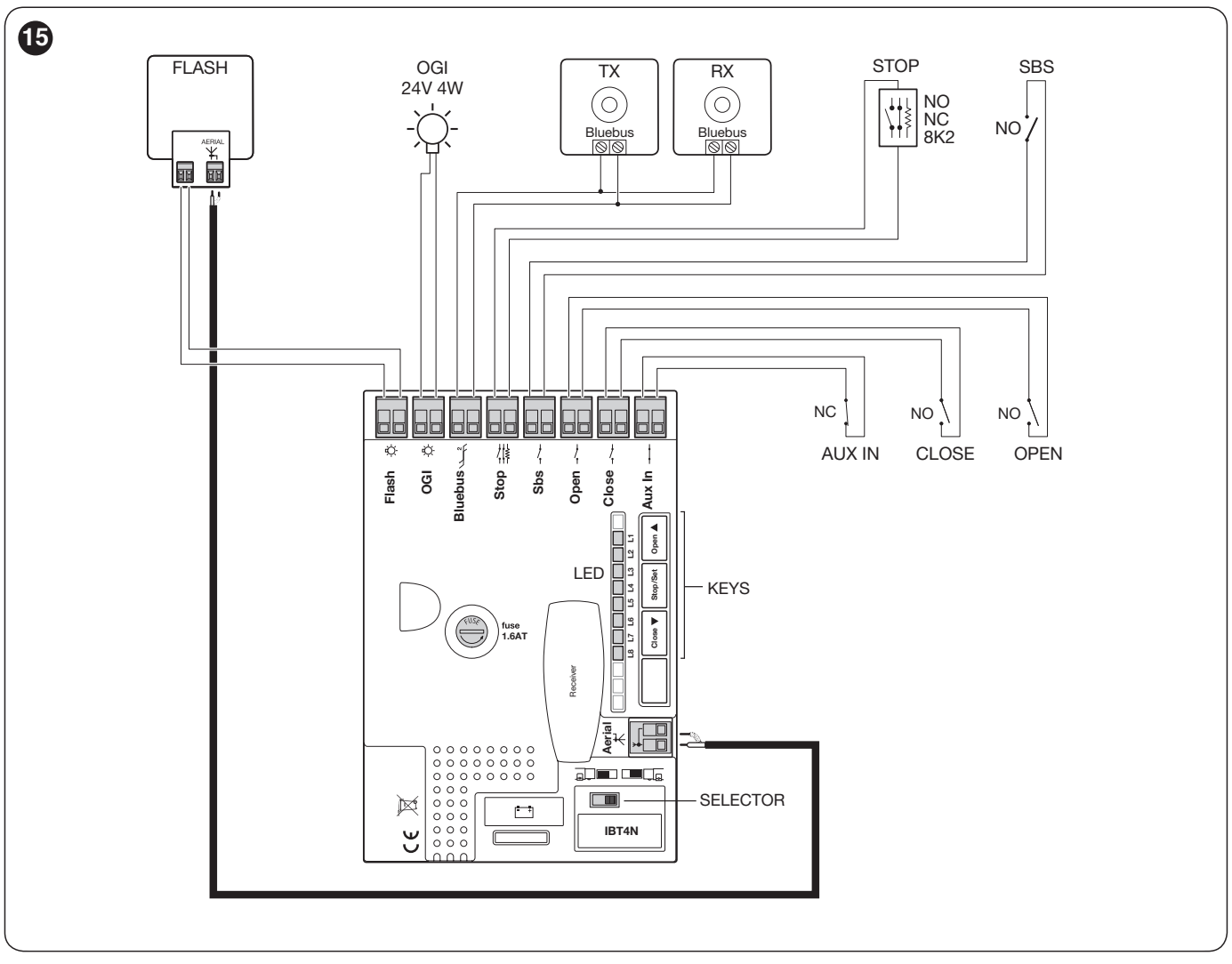

Tilslutningerne og indstillingerne nedenfor gælder for et styrekort med mærkningerne BlueBUS, STOP, SbS, OPEN, CLOSE og AUX_IN, otte LED'er L1–L8 og tre knapper. På et ældre styrekort skal klemrækkerne sammenholdes med den tilhørende vejledning; den ekstra indgang AUX_IN kan ikke tilføjes ved at forbinde den til en anden klemme.
| Klemme | Betydning og polaritet |
|---|---|
| FLASH | Til højst to ELDC-advarselslamper eller højst to 12 V / 21 W-pærer. Brug ikke netspændingsmodellen ELAC. Følg mærkningen på den tilsluttede advarselslampe. |
| OGI | Programmerbar udgang, 24 V DC −30/+50 %, højst 4 W. Funktionen afhænger af L4 på andet niveau; fra fabrikken reagerer den på radioens udgang 3. |
| BlueBUS | Kompatible enheder tilsluttes parallelt med to ledere, uden polaritet +/−. Højst 15 BlueBUS-enheder. |
| STOP | Indlært indgang NO, NC eller 8,2 kΩ. En ændring i forhold til den indlærte tilstand stopper bevægelsen og reverserer kortvarigt. Selve kontakten har ingen polaritet. |
| SbS / OPEN / CLOSE | Spændingsfri NO-kontakt: trinvis styring / åbning / lukning. CLOSE kan ændres til delvis åbning. |
| AUX_IN | Spændingsfri NC-kontakt, fabriksindstillet til STOP-funktion. Funktionen kan ændres med Oview-programmeringsenheden. |

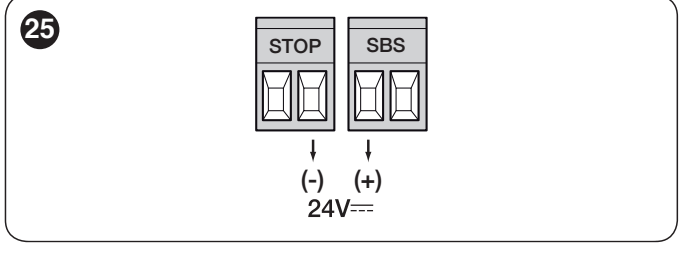

| Strømforsyning til tilbehør | Højre STOP-kontakt = −, venstre SbS-kontakt = + som vist i detaljen nedenfor. 24 V DC −30/+50 %, maks. 100 mA for alle enheder, der forsynes på denne måde, tilsammen. |
| Antenne | Koaksialkabel: leder til signal og skærm til den tilhørende kontakt. Det er ikke strømforsyningens +/−. |
| SM-modtager / IBT4N | Stik til radiomodtager / BusT4-interface til Oview. Sæt i, når strømforsyningen er afbrudt. |
Forveksl ikke hjælpekontakterne til strømforsyning med kontaktparret til selve styrekommandoen. Tilslut ikke ekstern spænding til indgangene. Ved brug af en resistiv sikkerhedskant skal tilslutningen og afslutningen på 8,2 kΩ udføres som beskrevet i dens vejledning.
Fotoceller og sikkerhedsanordninger
NICE EPMB og NICE EPSB er BlueBUS-fotoceller med to ledere. Tilslut både TX og RX parallelt til BlueBUS uden hensyn til polariteten. Det samme par skal have de samme jumpere; forskellige par skal have forskellige adresser.
| Adresse | Reaktion / anvendelse |
|---|---|
| PHOTO / PHOTO II | Udvendigt par i en højde på ca. 50 / 100 cm; standser og vender bevægelsen ved lukning. |
| PHOTO 1 / PHOTO 1 II | Indvendigt par i en højde på ca. 50 / 100 cm; standser og vender bevægelsen ved lukning. |
| PHOTO 2 / PHOTO 2 II | Beskyttelse under åbning; placering afhænger af det område, der skal beskyttes. |
| PHOTO 3 | Par, der dækker hele automatikken. Ved kombination med PHOTO II skal TX/RX placeres i forhold til hinanden som angivet i fotocellernes vejledning. |
Placeringen af fotoceller og sikkerhedskanter skal dække de risici, der gælder for den konkrete port, herunder området bag portbladet, når det er åbent. Efter hver ændring af tilslutning eller adressering skal enhederne indlæres igen og funktionstestes.
Endestop og første opstart
- Mekanisk indstilling: motoren skal være monteret ved porten, omtrent midt på bevægelsesbanen. Åbn og luk portbladet helt, mens det er frigjort; dette forindstiller de interne endestop. Sæt det tilbage midt på banen, og lås gearet.
- Retning: Indstil vælgeren efter åbningsretningen – mod venstre eller højre – mens strømforsyningen er afbrudt. Når strømmen tilsluttes, skal BlueBUS blinke én gang i sekundet, LED'en TX/RX skal blinke, og FLASH/OGI skal være slukket.
- Indlæring af enheder: hold OPEN + STOP/SET. Slip, når L1/L2 blinker hurtigt, efter ca. 3 sekunder. Vent, til indlæringen er afsluttet; STOP skal lyse, og L1/L2 skal slukke.
- Indlæring af bevægelseslængde: hold CLOSE + STOP/SET og slip, når porten begynder at bevæge sig, efter ca. 3 sekunder. Den første bevægelse skal være åbning. Hvis porten lukker, skal du trykke på STOP/SET, afbryde strømmen, ændre retningsvælgeren og gentage indlæringen.
- Lad porten åbne helt til endestoppet og derefter lukke helt. Afbryd ikke bevægelsen; kontrollér tilslutninger og sikkerhedsanordninger, hvis der opstår en fejl.
Finjustering af endepositioner

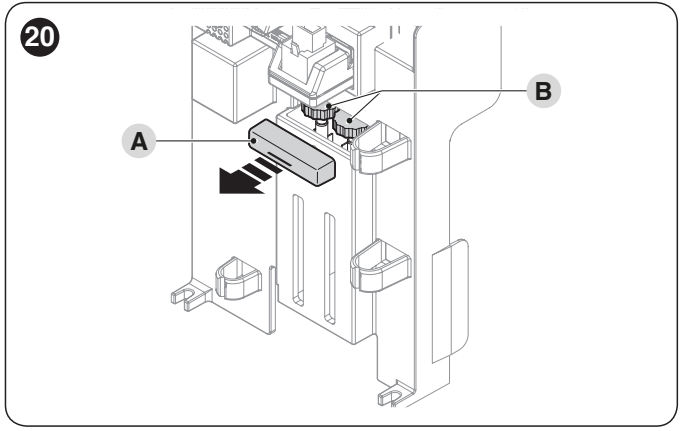

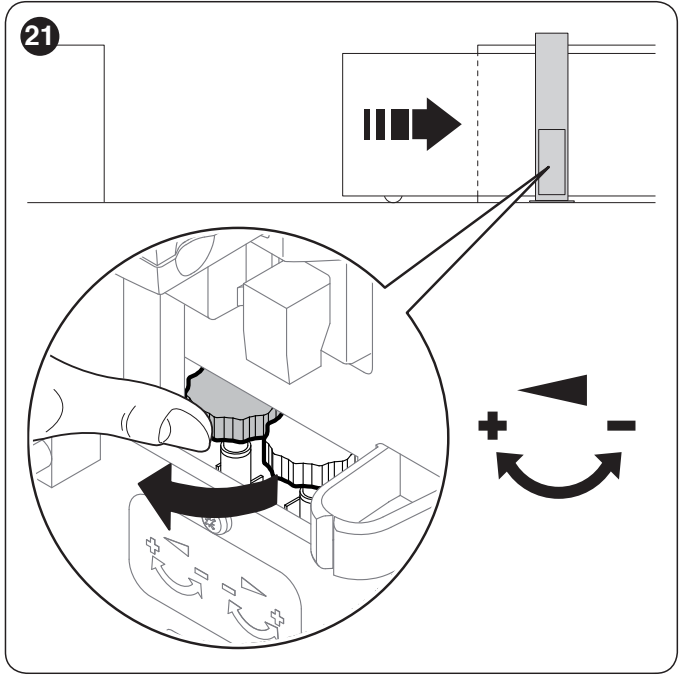

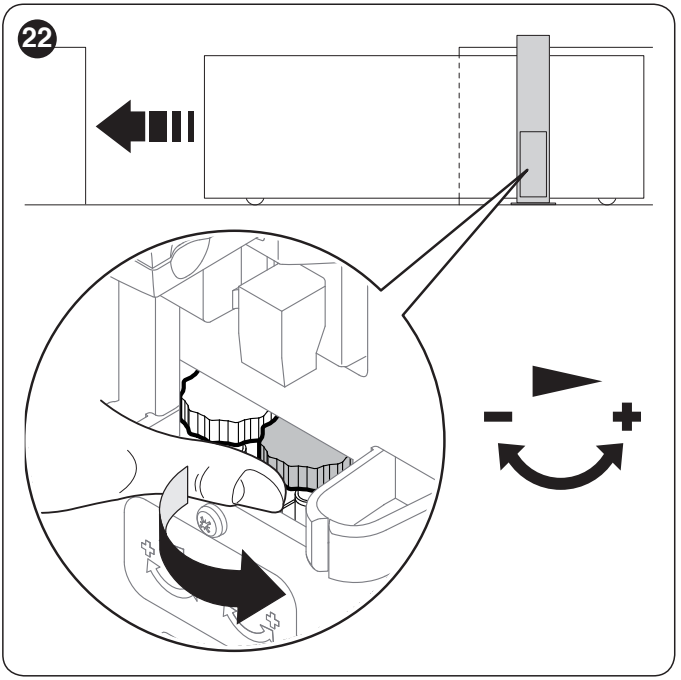

Teknikeren tager dækslet af de to justeringsknapper. Vælg knappen med pilen for den pågældende ende, og finjustér i små trin. En halv omdrejning svarer til ca. 3 cm portbevægelse. Efter justeringen gives en ny kommando i den pågældende retning, og det kontrolleres, at porten standser.
Under afprøvningen skal portbladet sænke farten før endepositionen og standse ca. 2–3 cm før det faste mekaniske anslag. Kontrollér tandstangens frigang, monteringsbeslagenes stabilitet, fotocellernes og sikkerhedskanternes funktion, og mål stødkraften. Anlægget må først tages i brug, når hele installationen er afprøvet.
Indstillinger på første niveau – aktivering / deaktivering
Følgende indstillinger gælder NKA3R10-kortet med knapperne OPEN, STOP/SET og CLOSE samt LED'erne L1–L8. Alle funktioner på første niveau er som standard OFF.
- Hold STOP/SET nede, indtil L1 begynder at blinke.
- Vælg funktionens LED med OPEN/CLOSE.
- Skift status med et kort tryk på STOP/SET: kort blink = OFF, langt blink = ON.
- Efter 10 sekunder uden tryk gemmes indstillingen, og programmeringen afsluttes.
| LED | Funktion | Når aktiveret |
|---|---|---|
| L1 | Automatisk lukning | Efter åbning tælles den indstillede pause ned; standardindstillingen er 30 sek. |
| L2 | Lukning efter fotocelle | Porten lukker 5 sekunder efter, at fotocellen er fri. Når L1 er deaktiveret, åbner porten først helt; når L1 er aktiveret, kan åbningen afsluttes, når lysstrålen igen er fri. STOP afbryder denne funktion. |
| L3 | Luk altid | Når strømforsyningen er genoprettet, lukker porten, hvis den står åben, efter 5 sekunders forblink. |
| L4 | Standby | Efter 1 minut uden bevægelse deaktiveres BlueBUS og LED'erne, bortset fra BlueBUS, som blinker langsomt. En kommando genoptager driften. |
| L5 | Maksimal kraft | Den gradvise acceleration udelades, og motoren starter med fuld kraft. |
| L6 | Forblink | Blinklyset begynder at blinke 3 sekunder før bevægelsen. |
| L7 | CLOSE som delvis åbning | Ændrer funktionen for den kablede CLOSE-indgang. |
| L8 | Slave | Motor nummer to til synkroniserede, modgående portblade. |
Indstillinger på andet niveau
Hold STOP/SET nede, indtil L1 blinker, og vælg parameteren med OPEN/CLOSE. Hold STOP/SET nede igen; efter ca. 3 sekunder vises den aktuelle værdi. Hold STOP/SET nede, vælg den ønskede værdi med OPEN/CLOSE, og slip derefter STOP/SET. Gemmes efter 10 sekunders inaktivitet. Værdier med fed skrift er fabriksindstillinger.
| Parameter | Værdier L1–L8 |
|---|---|
| L1 – pause | L1: 5 s; L2: 15 s; L3: 30 s; L4: 45 s; L5: 60 s; L6: 80 s; L7: 120 s; L8: 180 s. |
| L2 – sekvensstyring | L1: åbn–stop–luk–stop; L2: åbn–stop–luk–åbn; L3: åbn–luk–åbn–luk; L4: boligfunktion; L5: boligfunktion 2 (kommando over 2 s = STOP); L6: sekvensstyring 2 (kommando under 2 s = delvis åbning); L7: hold kommandoen inde; L8: halvautomatisk åbning/lukning ved at holde kommandoen inde. |
| L3 – hastighed | L1: meget langsom; L2: langsom; L3: middel; L4: hurtig; L5: meget hurtig; L6: ekstremt hurtig; L7: hurtig åbning/langsom lukning; L8: ekstremt hurtig åbning/hurtig lukning. |
| L4 – OGI-udgang | L1: indikator for åben port; L2: aktiv ved lukning; L3: aktiv ved åbning; L4: radio-udgang 2; L5: radio-udgang 3; L6: radio-udgang 4; L7: serviceindikator; L8: elektrisk lås. Spændingen forbliver 24 V DC −30/+50 %, maks. 4 W. |
| L5 – kraft | L1: ekstremt let; L2: meget let; L3: let; L4: middel; L5: middeltung; L6: tung; L7: meget tung; L8: ekstremt tung port. Værdien skal kontrolleres ved en kraftmåling. |
| L6 – delvis åbning | L1: 0,5 m; L2: 1 m; L3: 1,5 m; L4: 2 m; L5: 2,5 m; L6: 3 m; L7: 3,4 m; L8: 4 m. |
| L7 – serviceinterval | L1: automatisk efter belastning; L2: 1 000; L3: 2 000; L4: 4 000; L5: 7 000; L6: 10 000; L7: 15 000; L8: 20 000 manøvrer. |
| L8 – seneste fejl | L1: seneste manøvre; L2–L8: gradvist ældre manøvrer. Bruges til at læse historikken. |
Kraftindstillingen kompenserer ikke for en fastklemt føring eller en forhindring. Efter ændring af kraft eller hastighed skal sikkerheden kontrolleres igen, og stødkraften måles. Ved porte over 200 kg skal den øvre hastighedsgrænse V5 overholdes.
Modtager og fjernbetjeninger
Enheden har et SM-stik til en modtager, for eksempel NICE OXIBD. Ved standardtilknytning betyder udgang 1 sekvensstyring, 2 delvis åbning, 3 åbning og 4 lukning. Era One-, Era Inti- eller andre NICE-fjernbetjeninger vælges efter kompatibiliteten med den monterede modtager; modtagerens egen vejledning beskriver, hvordan fjernbetjeningerne indlæses og slettes.
Ved OXIBD tilsluttes den eksterne antenne direkte til modtageren, til kontakterne for koaksialkablets inderleder og skærm. Antenneklemmen på bundkortet fra diagrammet med en ældre modtager kan ikke erstatte den. Sæt modtageren i, og tilslut antennen, mens strømforsyningen er afbrudt.
To modgående portfløje – Master/Slave

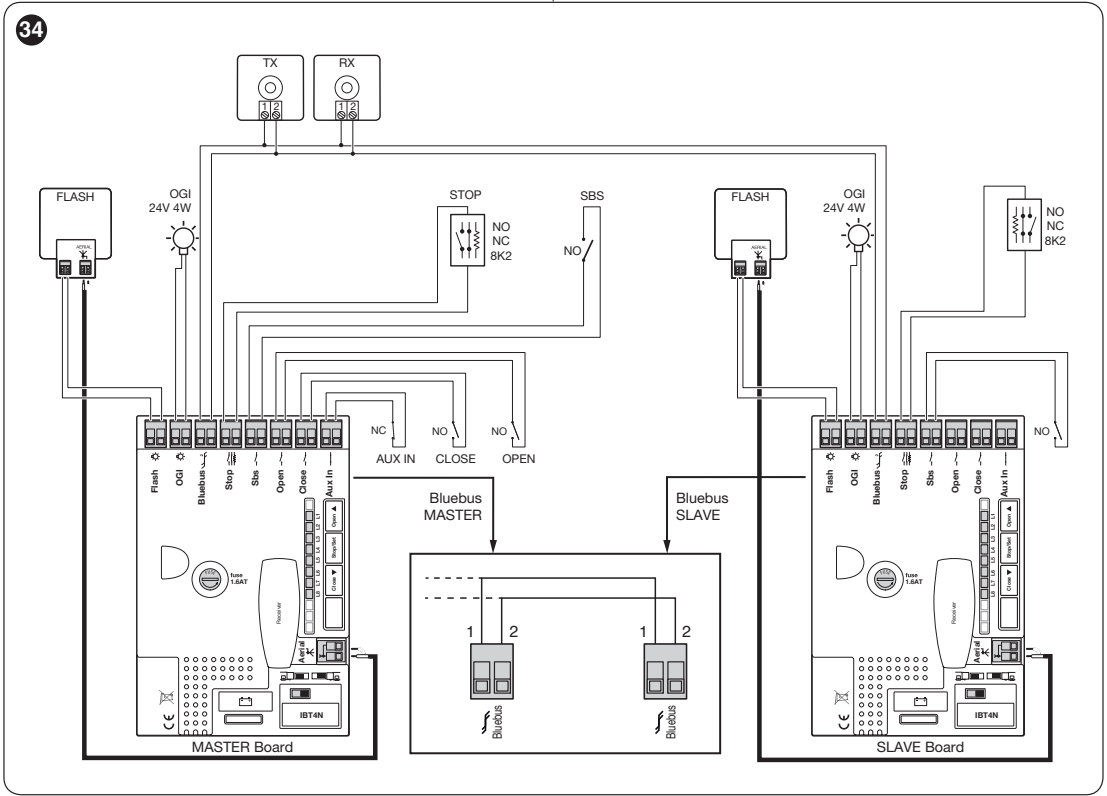

Hver portfløj kræver sin egen NKSL400. Den ene motor forbliver Master, og på den anden aktiveres L8 Slave. BlueBUS-forbindelsen mellem motorerne skal bevare kontakt 1 Master → 1 Slave og 2 Master → 2 Slave som vist i den oprindelige detalje. Disse numre angiver kontakternes rækkefølge; de er ikke universelle +/−-poler. BlueBUS-fotoceller kræver fortsat ikke polaritet.
- Montér og forbind motorerne, og indstil modsatte åbningsretninger, mens strømforsyningen er afbrudt.
- Tilslut modtageren samt de fælles betjenings- og sikkerhedsenheder til Master som vist i diagrammet. Slave kan have sin egen FLASH, OGI, STOP og SbS, som kun styrer dens portfløj.
- Når strømmen er tilsluttet, indstilles L8 ON på Slave. Indlæs først enhederne på Slave og derefter på Master.
- Start indlæringen af begge portfløjes bevægelseslængde på Master. Afprøv hver sikkerhedsenhed og den fælles drift.
OPEN, CLOSE og AUX_IN bruges ikke på Slave. Ved backupdrift kræver hver motor sit eget batteri. Slaves egne indstillinger for kraft og signalering kan være anderledes.
Fejldiagnostik via blinkende signallampe
Ved en fejl tælles de korte blink: serien gentages efter en pause på cirka 1 s. Normalt blink under bevægelse er cirka 0,5 s tændt / 0,5 s slukket.
| Antal | Betydning og kontrol |
|---|---|
| 1 | BlueBUS: Enhederne svarer ikke til den indlæste status. Kontrollér kabel, adresser og eventuelle ændringer i konfigurationen. |
| 2 | Fotocelle aktiveret: forhindring, snavs eller forkert justering. |
| 3 | Kraftbegrænser: forhindring eller øget friktion. Kontrollér først mekanikken. |
| 4 | STOP aktiveret. Kontrollér sikkerhedskredsløbet. |
| 5 | Fejl i interne parametre. Vent mindst 30 s, og prøv at sende en kommando; kontakt service, hvis fejlen gentager sig. |
| 6 | Det tilladte antal manøvrer pr. time er overskredet. Lad drevet hvile. |
| 7 | Fejl i interne kredsløb. En tekniker skal afbryde alle strømkilder; kontakt service, hvis fejlen gentager sig. |
| 8 | En vedvarende kommando blokerer den næste kommando; kontrollér f.eks. OPEN-timeren. |
| 9 | Automatikken er blokeret af en STOP-kommando til automatikken; den kræver en tilsvarende elektronisk frigivelseskommando, ikke kun en mekanisk nøgle. |
| BlueBUS én gang i sekundet | Normal drift; to hurtige blink bekræfter en ændring af en indgang eller en modtaget kommando. |
|---|---|
| STOP lyser | Den indlærte sikkerhedsindgang er i tilladt tilstand; hvis den slukker, er den blevet aktiveret. |
| L1/L2 blinker samtidig | Enhedsindlæring er nødvendig. |
| L3/L4 blinker samtidig | Indlæring af bevægelseslængden er nødvendig. |
| AUX_IN slukket | Ved grundfunktionen er NC-kontakten åben; kontrollér kredsløbet. |
| Fjernbetjeningen reagerer ikke | Kontrollér batteriet, og sørg for, at fjernbetjeningen er indlæst i den korrekte modtager. Hvis BlueBUS heller ikke blinker, kontrollerer en tekniker strømforsyning og sikringer. |
De seneste otte fejl kan aflæses via niveau 2-parameteren L8: Hold STOP/SET inde, vælg den relevante manøvre med OPEN/CLOSE, og tæl blinkene. Sikkerhedskredsløb må ikke kobles ud med en brokobling.
Vejledende levetid

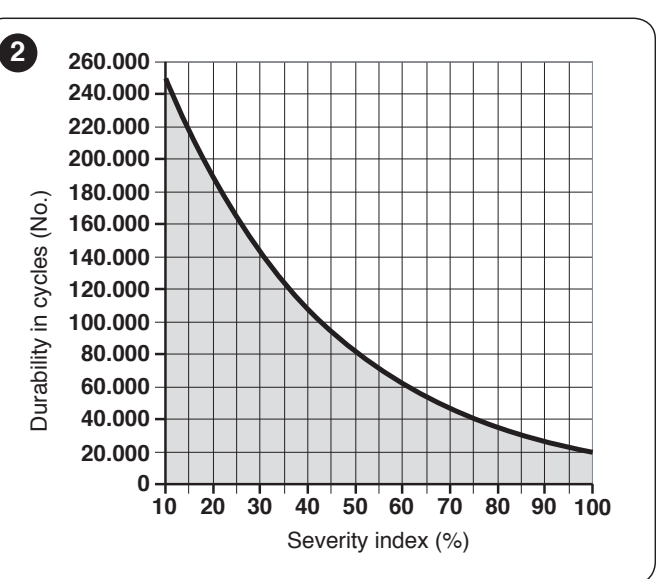

Beregn indekserne for den konkrete port og drift. Find summen i % på grafens vandrette akse, og aflæs det vejledende antal cyklusser på den lodrette akse. Grafen forudsætter regelmæssig vedligeholdelse; den er hverken en garanti eller et antal år.
| Faktor | Belastningsindeks |
|---|---|
| Længde | Under 3 m: 0 %; 3–4 m: 5 %; 4–5 m: 10 %; 5–6 m: 20 %. |
| Vægt | Under 200 kg: 0 %; 200–300 kg: 15 %; 300–400 kg: 30 %. |
| Temperatur / luftfugtighed | Over +40 °C eller under 0 °C, eller luftfugtighed over 80 %: 20 %. |
| Støv, sand eller salt | 15 %. |
| Kraft indstillet til niveau 4 | 15 %. |
Vedligeholdelse og backup
Udfør service senest efter 6 måneder eller 20 000 manøvrer siden sidste vedligeholdelse, alt efter hvad der indtræffer først. Tag også højde for en tidligere advarsel, der er indstillet via L7. Teknikeren kontrollerer korrosion, fastgørelser, tandhjul, tandstang, manuel bevægelse, endestop og sikkerhedsudstyr og gentager testene.
Afbryd strømforsyningen og backupbatteriet før service. PS124 tilsluttes først, når monteringen og programmeringen er afsluttet, da det også kan strømforsyne enheden, når netstrømmen er afbrudt. Batteriet har sin egen plads i drevet. Brugeren sørger for, at kørselsbanen og fotocellernes optik er rene; ved fejl eller usædvanlig drift afbrydes den automatiske betjening. Hold børn og andre personer væk fra porten, når den er i bevægelse.
Tekniske specifikationer for NKSL400
| Forsyning til system / motor | 230 V AC, 50/60 Hz / 24 V DC |
|---|---|
| Strømforbrug / effektforbrug | 1,1 A / 250 W |
| Maksimalt effektforbrug ved spidsbelastning | 330 W |
| Maksimal / nominel kraft | 400 N / 200 N |
| Maksimalt / nominelt moment | 12 Nm / 6 Nm |
| Hastighed | Op til 0,34 m/s uden belastning; 0,18 m/s ved nominelt moment. |
| Maksimal kontinuerlig driftstid | 10 minutter ved nominelt moment; cyklusbegrænsninger afhængigt af portens længde og vægt gælder også. |
| Tandstangsdrev | M4, tandhjul Z15 |
| Mål / vægt | 131 × 135 × 405 mm / 6,5 kg |
| Beskyttelsesklasse for den færdigmonterede enhed | IP44 ved korrekt montering og afdækning af stolpen |
| Driftstemperatur | −20 til +50 °C |
| Isolationsklasse | I – beskyttelsesjord er påkrævet. |
| Backup | PS124 (ekstraudstyr); drift ved strømsvigt afhænger af batteriets og portens tilstand. |
