NICE OLTRE 1824 – enkelt drev til svingporte med en portfløj på op til 1,8 m/100 kg
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
3.066,56 kr. inkl. moms
| Vægt |
|---|
| 5,50 kg |
Beskrivelse af produktet NICE OLTRE 1824 – enkelt drev til svingporte med en portfløj på op til 1,8 m/100 kg
NICE OLTRE1824 – skjult drev til hængslet port
NICE OLTRE1824 er en selvstændig elektromekanisk portåbner til private hængslede porte, til et enkelt portblad på op til 1,8 m og 100 kg. Motoren 24 V DC skjules i portbladets hule, lodrette profil ved drejeaksen. Den nederste del forankres til underlaget. Den er irreversibel; ved strømsvigt er det muligt at frigøre den manuelt med et håndtag.
Til styring kræves en separat NICE MC824L-styreenhed. At motoren er mærket 24 V DC betyder ikke, at styreenheden tilsluttes 24 V fra elnettet: dens nettilslutning er 230 V AC.
Hvornår skal du vælge OLTRE1824?
Den er velegnet, hvor portens udseende skal være rent og enkelt uden synlig stempelportåbner eller arm. Der skal være plads til motoren i portbladets konstruktion allerede fra starten. Profilen skal have indvendig plads til en motor med en diameter på mindst 56 mm og fastgørelsen skal sikre præcis flugt med hængslerne.
| Ét portblad | Maks. 1,8 m / 100 kg; valget afhænger også af, hvor let porten bevæger sig, portfyldningen og vinden. |
|---|---|
| Åbnehastighed | Ca. 10 sekunder til 90° under nominelle forhold; acceleration og deceleration påvirker den samlede tid. |
| Drift | Op til 60 cyklusser i timen ved nominelt drejningsmoment. En cyklus består af åbning og lukning. |
| Mekaniske stop | Faste stop for både åbning og lukning er nødvendige for korrekt drift og indlæring; de følger ikke med portåbneren. |
Portbladet skal kunne bevæges let med hånden og uden at sætte sig fast. Brug ikke motorkraften til at overvinde et defekt hængsel eller en forkert ophængt port.
Separat motor og styreenhed
Denne produktside gælder for én OLTRE1824-motor, ikke en komplet automatikløsning til hele porten. Til en dobbeltfløjet port kræves to motorer. MC824L styrer én eller to OLTRE1824 uden encoder; motoren har to strømforsyningsledninger. Ved brug af én motor anvendes udgangen M2 og M1 forbliver ledig.
Betegnelserne MC824L og MC824H kan ikke bruges i flæng. Til OLTRE skal du vælge MC824L; samme motorspænding er ikke nok til at vælge en anden styreenhed. Fotoceller, blinklys, modtager og fjernbetjeninger vælges efter anlæggets konfiguration.
Tilbehør til portåbneren
| Komponent | Anvendelse |
|---|---|
| Separat styreenhed | NICE MC824L til én eller to OLTRE1824-motorer uden encoder. |
| BlueBUS-fotoceller | NICE EPMB eller NICE EPSB – smal version. Tolederstrømforsyning og kommunikation uden polaritet; efter ændringen skal enhederne indlæres. |
| Blinklys | NICE ELDC til lavspændingsudgangen FLASH. Netblinklyset ELAC passer ikke til denne udgang. |
| Radiofjernbetjening | NICE OXIBD til SM-stikket og kompatible NICE-fjernbetjeninger. Fjernbetjeningens type og kodning skal passe til modtageren. |

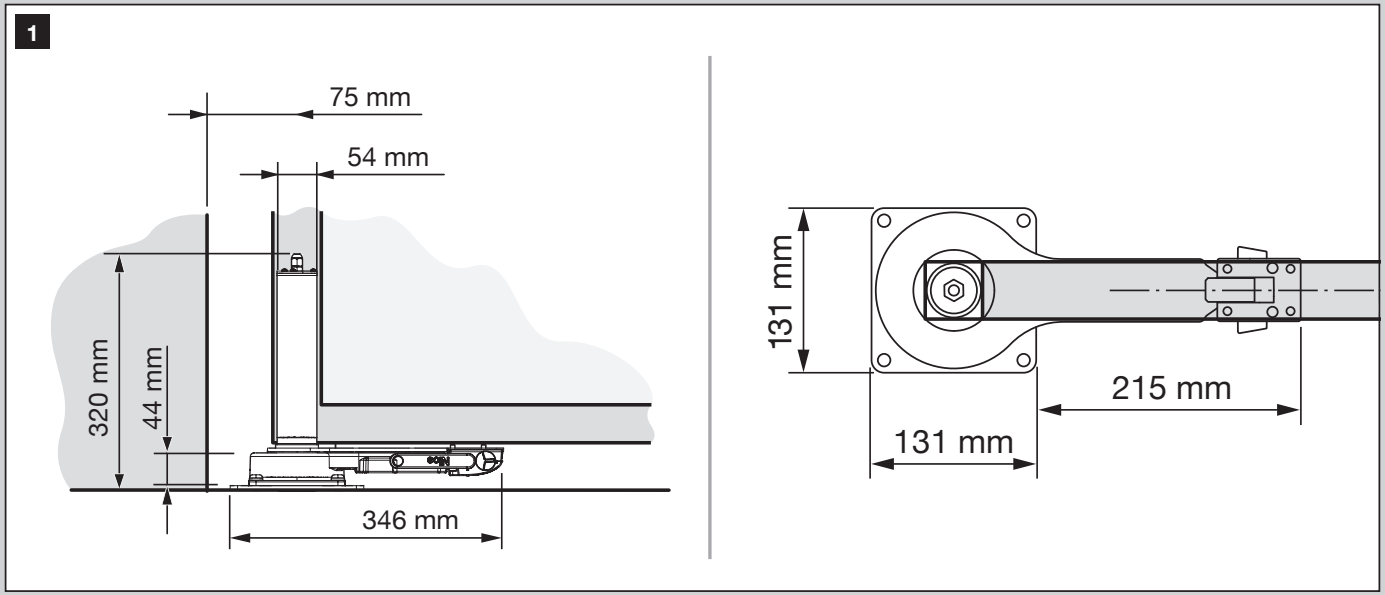

Mål og aksens placering
Motorens cylindriske del har en udvendig diameter på 54 mm. Tag højde for den indvendige frigang og hængslernes placering, når profilen forberedes; profilens udvendige mål er ikke tilstrækkelige i sig selv.

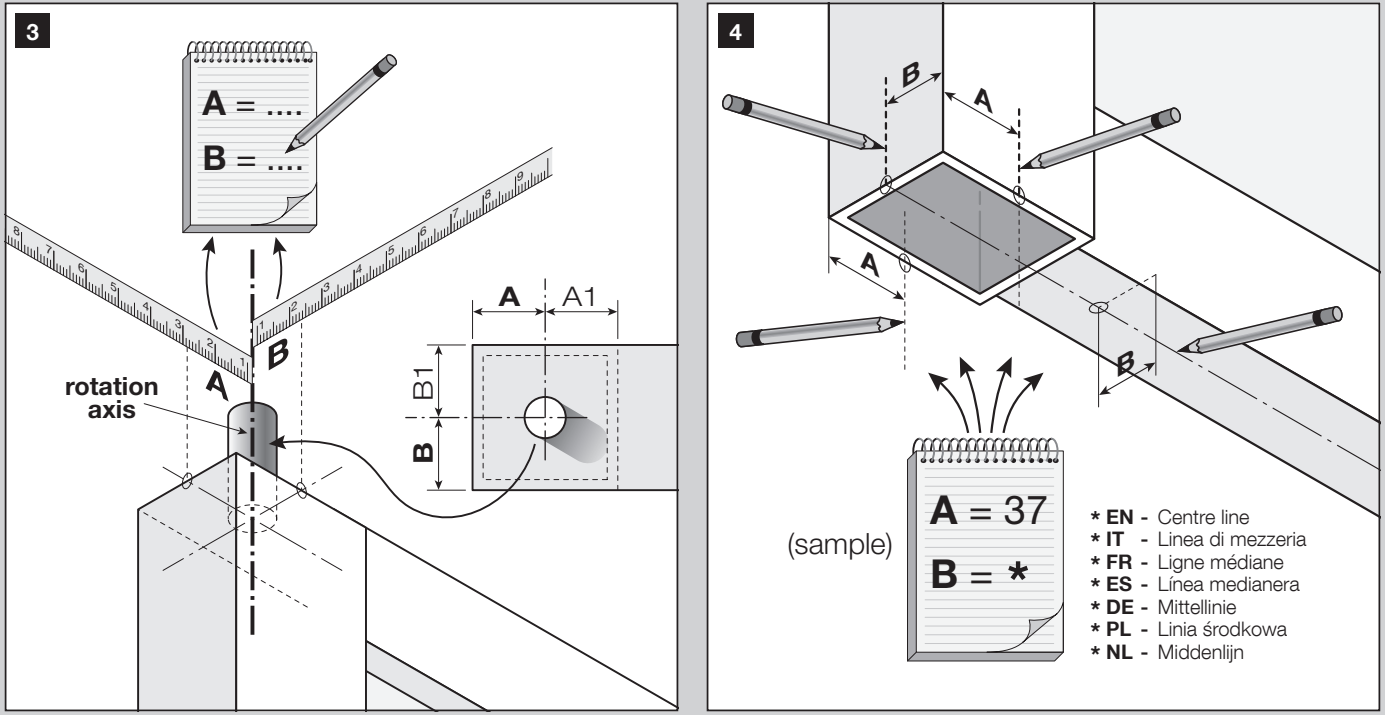

Afstandene A, A1, B og B1 skal være mindst 31 mm. De måles fra drejeaksen til de relevante indvendige profilvægge som vist på tegningen. Monteringspladens og motorens placering fastlægges ud fra hængslernes faktiske akse, ikke ud fra et skønnet profilcentrum.
Montering af portåbneren i portbladet
Lad en kvalificeret tekniker stå for montering og elektrisk tilslutning. Afbryd strømmen og en eventuel backupforsyning, før arbejdet påbegyndes. Sikr portbladet mod at falde eller bevæge sig af sig selv.
- Kontrollér, at porten er stabil, bevæger sig let, og at hængslerne sidder på samme akse. Klargør faste stop for åbning og lukning.

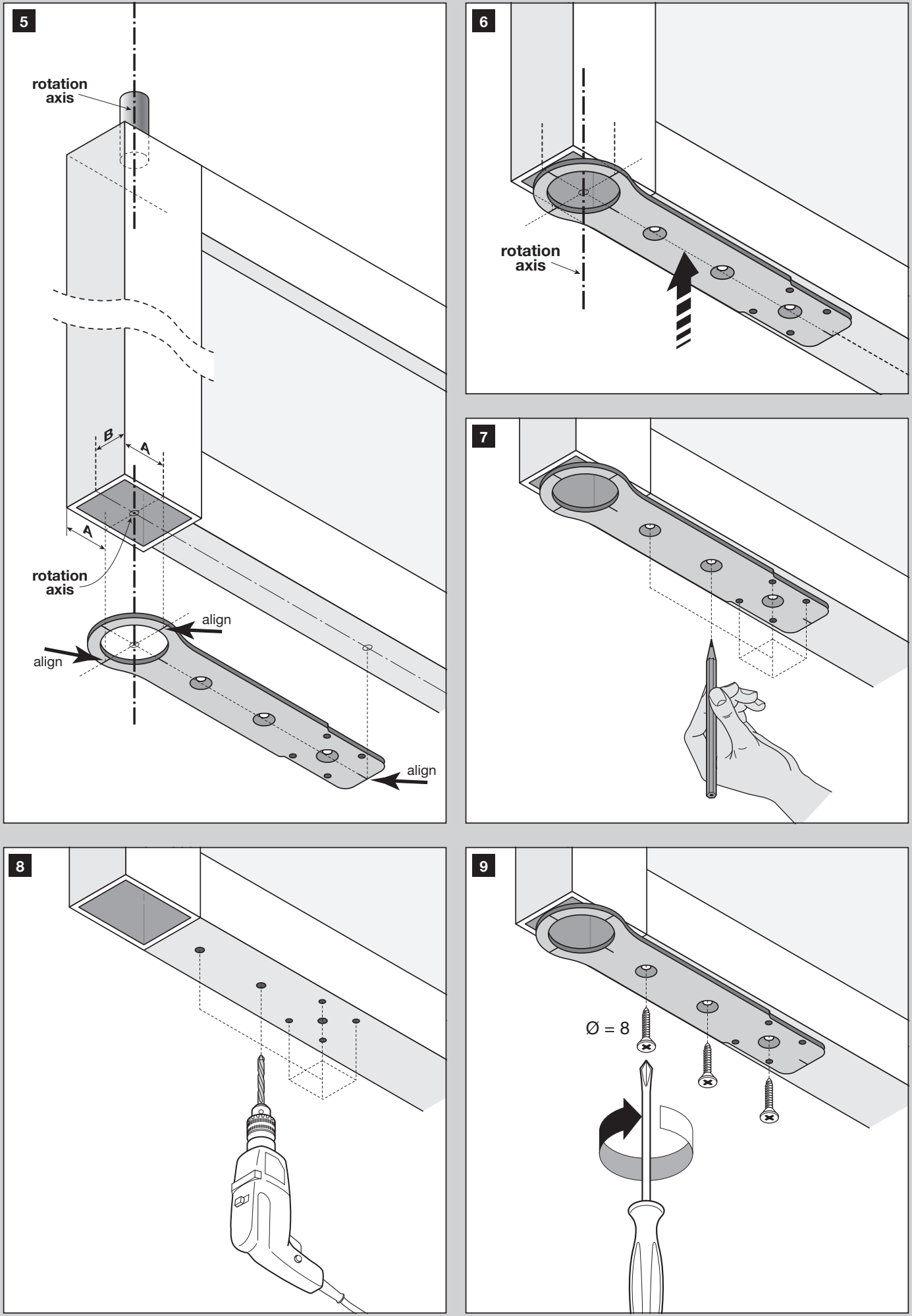

- Mål aksens placering i profilen, og overfør den til monteringsskabelonen. Ret pladen ind efter aksen som vist på figur 5–7.
- Bor monteringshullerne efter skabelonen; figur 8 viser huller på Ø 8 mm. Montér pladen uden at vride den.

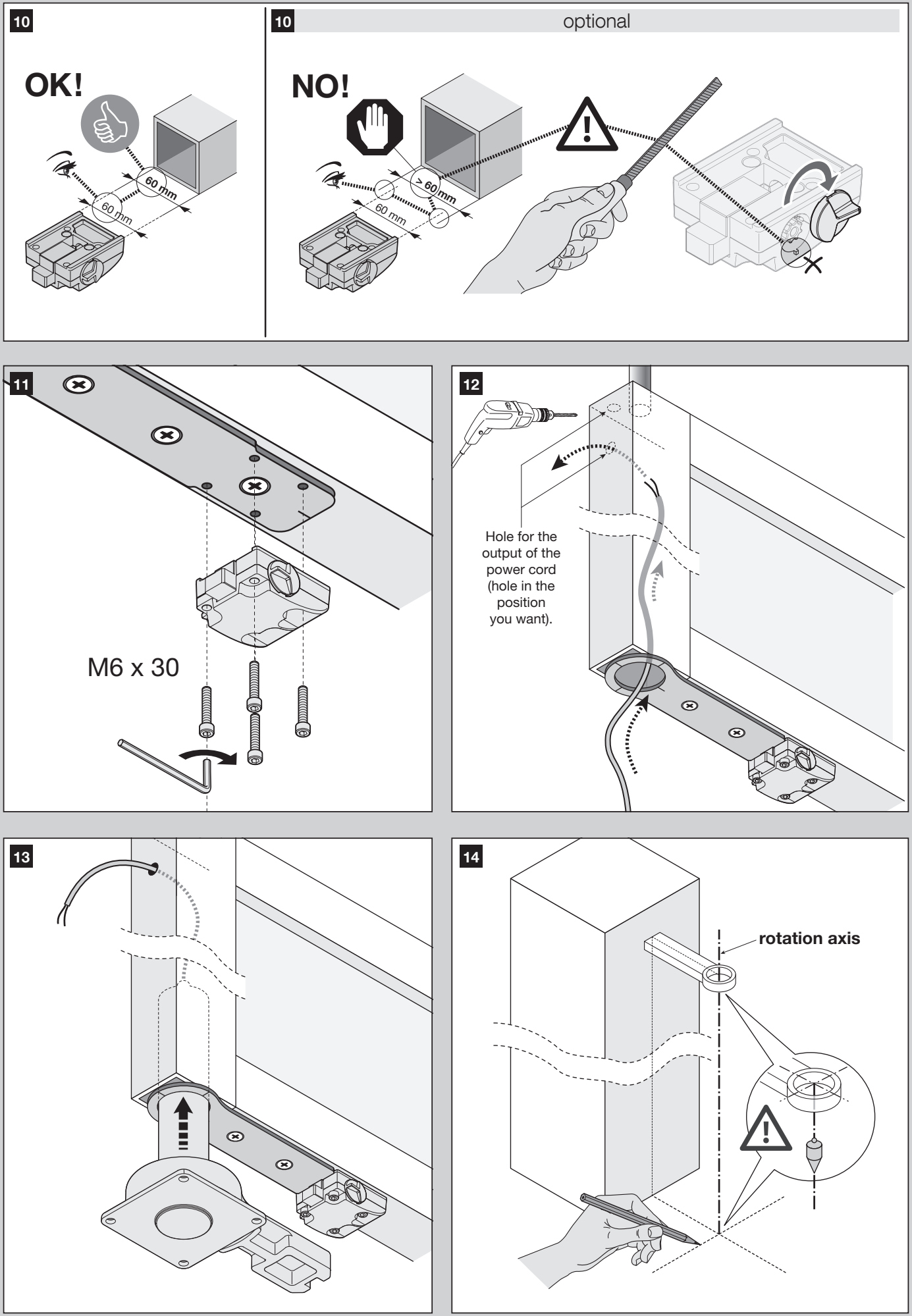

- Klargør kabelgennemføringen og motordelen som vist på figur 10–14. Slå ikke på gearkassen med en hammer. Brug M6 × 30-fastgørelse som vist på tegningen.

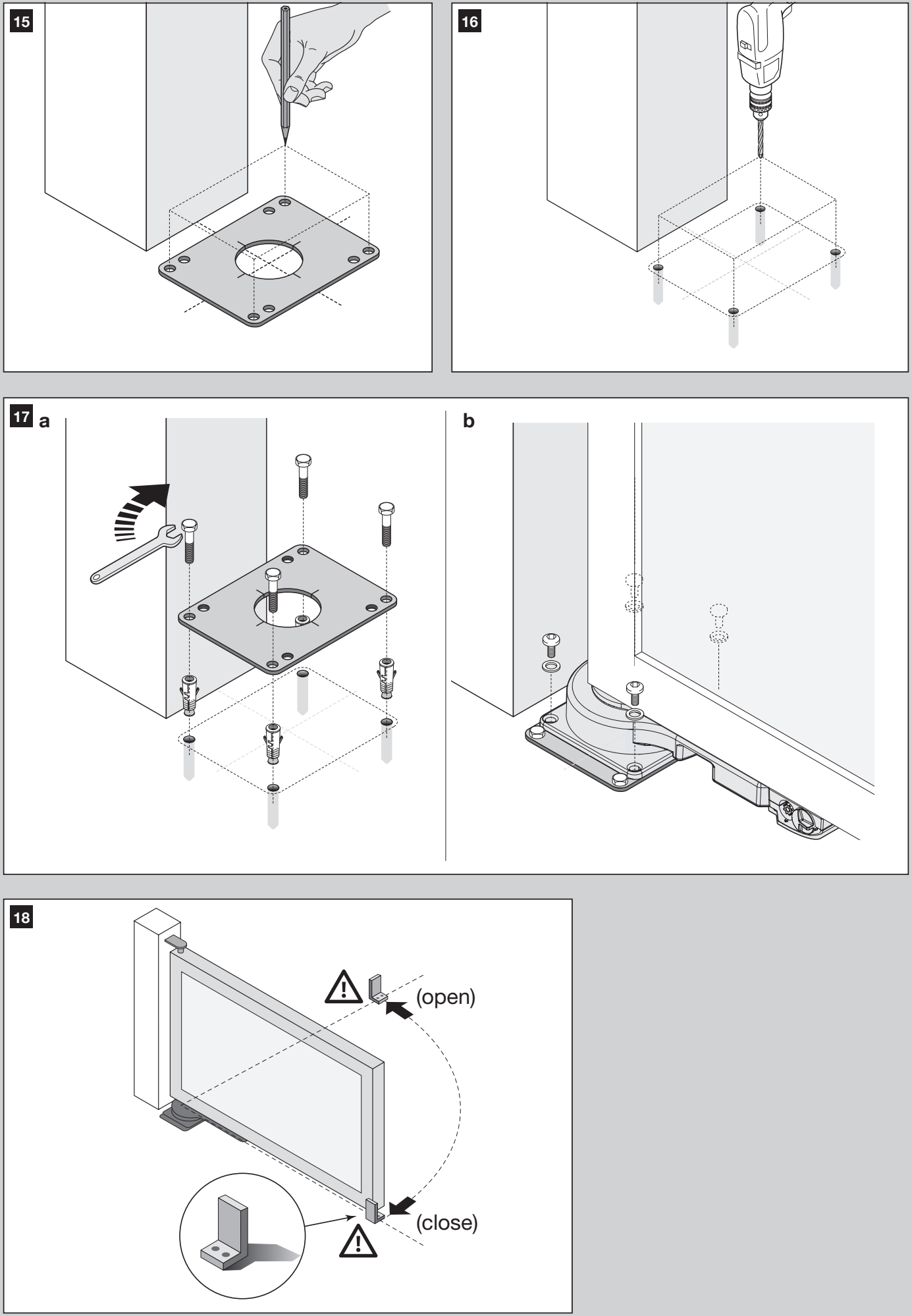

- Sæt motoren ind i profilen, forbind den med monteringspladen, og overfør bundpladens placering præcist til underlaget. Bor hullerne, og forankr den som vist på figur 15–17.
- Afkobl porten, og afprøv den manuelt i hele dens bevægelsesområde. Kontrollér, at delene flugter, at kablet er korrekt, og at porten bevæger sig frit helt frem til begge anslag.

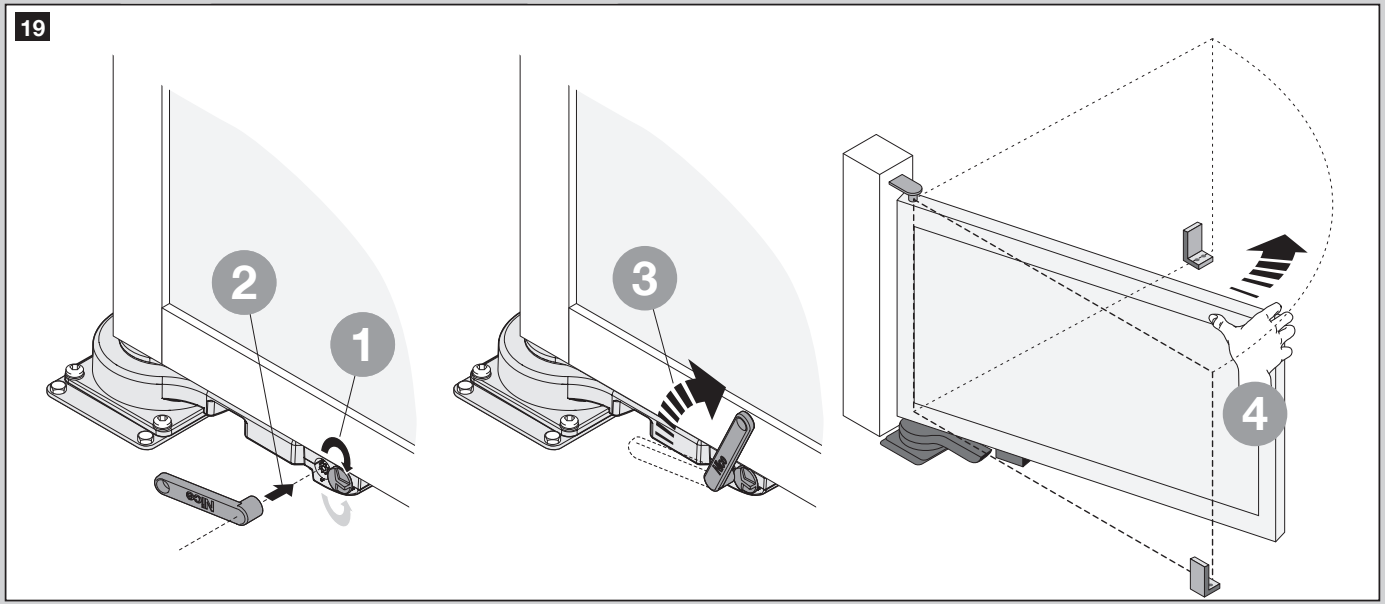

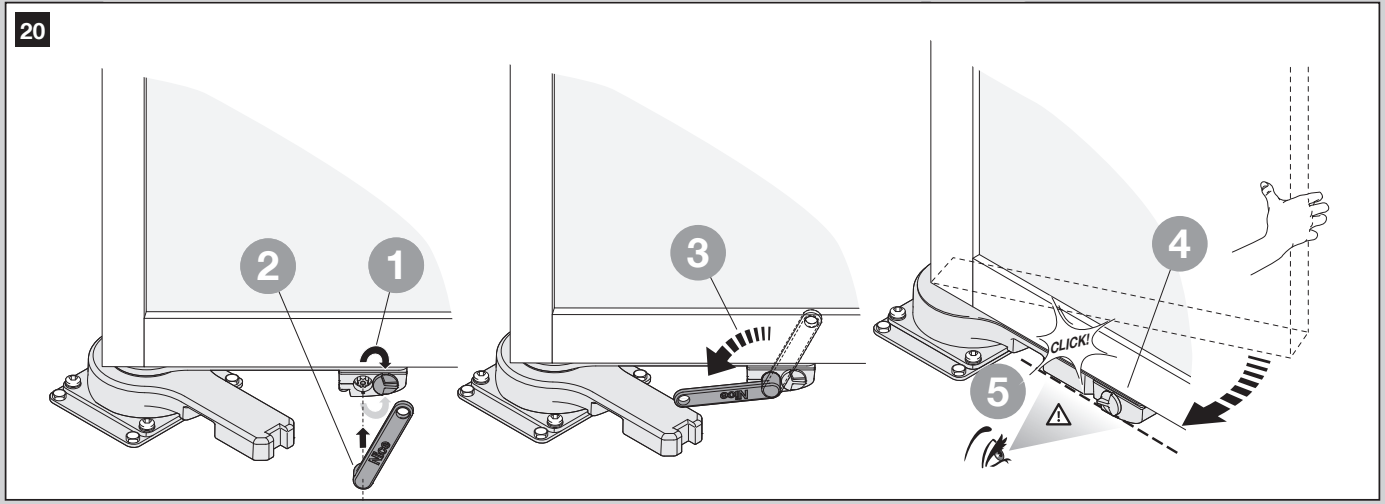

Manuel frikobling og genindkobling
Afbryd først strømforsyningen, og hold portbladet fast, især i blæsevejr. Frikoblingen gør det muligt at bevæge porten manuelt ved strømsvigt eller fejl.
- Drej låsens beskyttelsesdæksel 180° på den tilgængelige side.
- Sæt frikoblingsgrebet i, og drej det 180° med uret.
- Tag grebet ud, luk dækslet, og bevæg portbladet manuelt.
Åbn dækslet for at genindkoble, sæt grebet i, og drej det 180° mod uret. Tag grebet ud, luk dækslet, og bevæg portbladet en smule, indtil gearet går hørbart i indgreb. Tilslut først derefter strømmen igen, og kontrollér bevægelsen.
Ledningsføring til MC824L og OLTRE
| Forbindelse | Kabel / længde |
|---|---|
| Nettilslutning til MC824L | 3 × 1,5 mm², maks. 30 m; længere forsyningsledninger skal dimensioneres særskilt af en tekniker. |
| OLTRE1824-motor | Medfølgende 3 m kabel med to ledere; til motorledningen til MC824L bruges 2 × 1,5 mm², maks. 10 m. |
| BlueBUS | 2 × 0,5 mm² op til 20 m; over 20 m maks. 40 m med 2 × 1 mm². |
| FLASH | 2 × 0,5 mm², maks. 20 m. |
| Nøglekontakt | 2 kabler à 2 × 0,5 mm² eller 1 kabel på 4 × 0,5 mm², maks. 50 m. |
| Antenne | RG58-koaksialkabel, maks. 20 m; anbefalet længde under 5 m. |
Forlængelse af motorkablet skal udføres i en beskyttet samledåse, som ikke følger med drevet. Kabler og kabelgennemføringer skal være beregnet til udendørs brug. Undgå, at vand trænger gennem rørene ind til elektronikken.
Tilslutning af MC824L

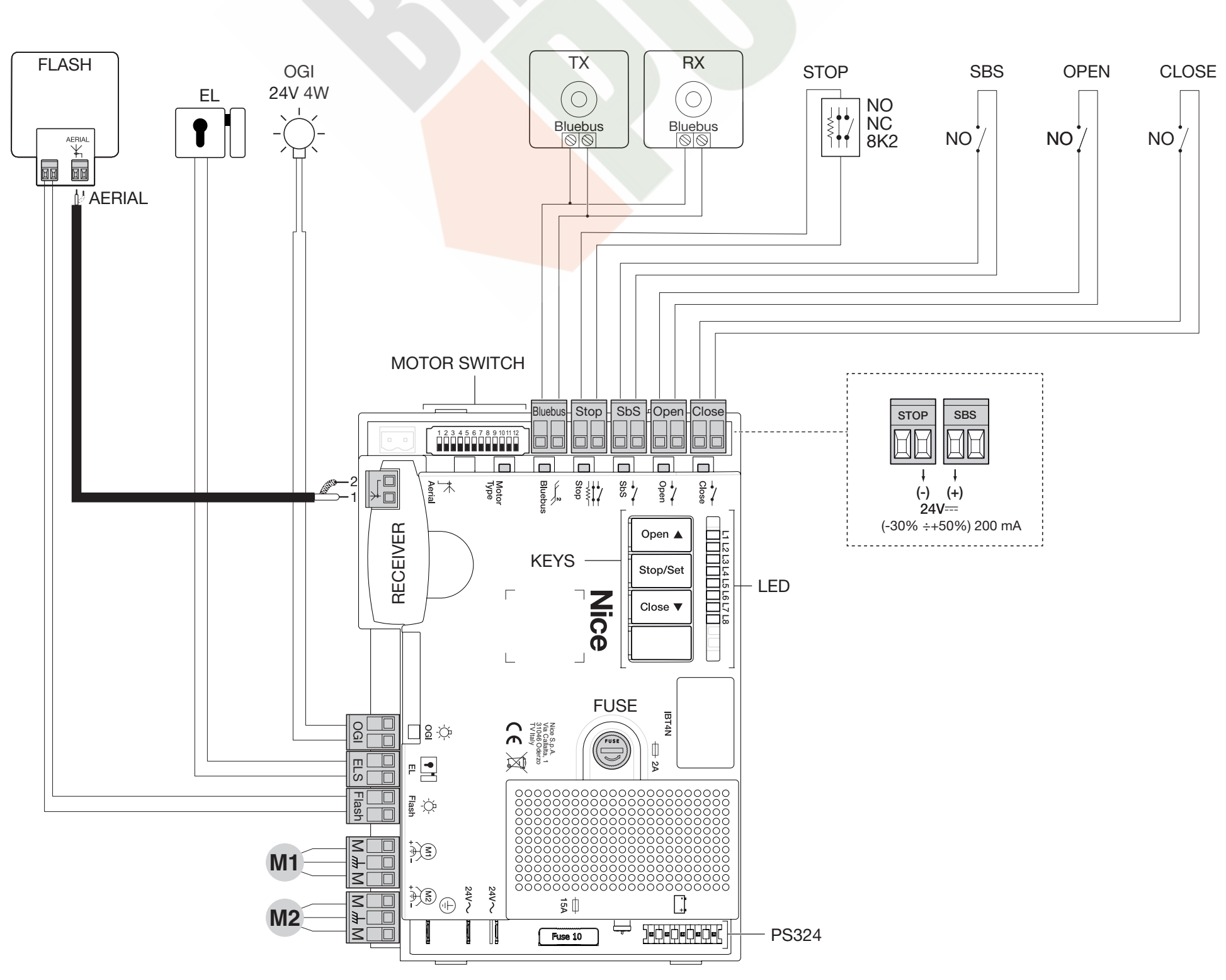

Følgende diagram gælder for MC824L med en 12-positioners motorvælger og otte LED'er L1–L8. OLTRE-motoren tilsluttes motorudgangen M1 eller M2 med de blå og brune ledere; aldrig direkte til 230 V. Motorledernes polaritet bestemmer rotationsretningen og kontrolleres under indlæringen.
| Klemme / enhed | Tilslutning og polaritet |
|---|---|
| M1 / M2 | 24 V DC-motor. Ved én motor kun M2; ved to motorer åbner M2 først, og M1 lukker først. ENC-indgangene bruges ikke på MC824L. |
| BlueBUS | Fotoceller EPMB / EPSB parallelt med to ledere. Ingen polaritet +/−. |
| STOP | Potentialfri sikkerhedsindgang NO, NC eller 8,2 kΩ-modstand, afhængigt af enheden. Typen registreres under indlæringen; kontakten har ingen polaritet. |
| SbS / OPEN / CLOSE | Potentialfrie sluttekontakter NO. SbS trinvis betjening, OPEN åbning, CLOSE lukning. Tilfør ikke ekstern spænding til indgangen. |
| Hjælpeforsyning | Højre STOP-kontakt = minus (−), venstre SbS-kontakt = plus (+) som vist i detaljen på diagrammet. 24 V DC −30/+50 %, maks. 200 mA i alt. De øvrige kontakter hører til den pågældende indgang. |
| FLASH | Lavspændingsblinklys, udgang til 12 V-pære op til 21 W; egnet til NICE ELDC. Følg mærkningen på den tilsluttede enhed; udled ikke +/−-placeringen af lederens farve. |
| ELS | Elektrisk lås 12 V AC, maks. 15 VA; vekselstrømsudgangen har ingen +/−. |
| OGI | Signal for åben port, 24 V DC, maks. 4 W. Funktionen afhænger af indstillingen; må ikke forveksles med FLASH. |
| Antenne | Koaksialkabel: inderleder og skærm til de markerede klemmer; der er ikke tale om forsyningens +/−. |
BlueBUS-fotoceller
Fotocellernes sender TX og modtager RX EPMB eller EPSB tilsluttes parallelt til BlueBUS uden polaritet. Indstil samme adresse på det ene par ved hjælp af jumpere; det næste par skal have en anden adresse, der passer til dets funktion. Grundadresse PHOTO beskytter ved lukning. På MC824L bruges PHOTO 3 ikke. Gentag indlæringen og sikkerhedstesten, når enheder tilføjes, fjernes eller adressen ændres.
Første opstart og indlæring
Sæt først portbladene manuelt cirka midt på kørselsstrækningen, og indkobl gearet. Kontrollér, at de faste anslag og ledningsføringen er korrekte, før strømmen tilsluttes.
- Motorvælger: med strømmen afbrudt indstilles den til OLTRE1824 DIP 9 ON, de øvrige 1–8 og 10–12 OFF. Indstillingen skal foretages, før positionerne indlæres.
- Første kontrol: Efter tilslutning af strømmen skal BlueBUS blinke cirka én gang i sekundet, fotocellernes LED'er skal blinke, og blinklyset skal være slukket.
- Indlæring af enheder: hold OPEN + STOP/SET. Slip knapperne, når L1 og L2 begynder at blinke hurtigt, efter cirka 3 sekunder. Vent; STOP skal lyse, og L1/L2 skal slukke. Dette trin skal også udføres, hvis der ikke er tilsluttet nogen enheder.
- Automatisk indlæring af positioner: hold STOP/SET + CLOSE og slip ved hurtig blinkning af L3/L4, efter ca. 5 sekunder. Ved to motorer følger en langsom lukning af M1, en langsom lukning af M2, en langsom åbning af M2 og M1 samt en hurtig lukning af begge. Ved én motor på M2 genkender styreenheden automatisk en konfiguration med én motor og indlærer kun dens portfløj; den første bevægelse skal være lukning.
- Hvis retningen er forkert, eller hvis M2-portfløjen lukker først på en dobbeltfløjet port, skal du stoppe indlæringen med knappen OPEN eller CLOSE. Afbryd både netstrøm og backupforsyning, før du bytter ledningerne om. Hvis rækkefølgen er forkert ved to motorer, skal du bytte udgangene M1/M2 om; hvis retningen er forkert, skal du bytte de to relevante motorledninger om. Den eneste motor forbliver på M2. OLTRE har ingen encoderledninger.
- Når indlæringen er gennemført, slukker L3/L4. Hvis indlæringen afbrydes af en fotocelle eller STOP, og L1 blinker, skal du fjerne årsagen og gentage indlæringen.
Teknikeren kontrollerer derefter funktionen helt frem til anslagene, fotocellernes og sikkerhedskanternes reaktioner og måler stødkraften. Porten overdrages først, når hele anlægget er bestået i testen.
Indstillinger for MC824L
Automatisk lukning, lukning efter fotocelle, lukning efter genetablering af strømforsyningen, Stand-by, funktionen for ELS-udgangen, forblink, ændring af CLOSE til delvis åbning og vedligeholdelsesindikering er funktioner på første niveau L1–L8. Aflæs den aktuelle status på LED'en; indstillingerne for Stand-by og afslutning af programmeringen kan variere afhængigt af styreenhedens version.
På printkortet med otte LED'er skal du holde STOP/SET inde, indtil L1 blinker, vælge funktionen med OPEN/CLOSE og skifte den med et kort tryk på STOP/SET. Korte blink betyder OFF, lange blink betyder ON. Vent, til programmeringen afsluttes automatisk.
| Parameter på andet niveau | Indstilling |
|---|---|
| L1 – pause | Tiden inden automatisk lukning. |
| L2 – trinvis styring | Rækkefølgen af reaktioner på SbS-kommandoen og trinvis radiostyring. |
| L3 – hastighed | Motorernes bevægelseshastighed. |
| L4 – aflastning efter lukning | Aflastning af motorerne, når lukket position er nået. |
| L5 – kraft | Kraftniveau; indstillingen kontrolleres ved en sikkerhedsmåling. |
| L6 – delvis åbning | Åbningsomfang ved passage for fodgængere, herunder separat åbning af portfløj M2. |
| L7 – serviceinterval | Antal manøvrer inden vedligeholdelsesadvarsel. |
| L8 – fejlhukommelse | Resultaterne af de seneste otte manøvrer. |
Når du ændrer en parameter på andet niveau, skal du holde STOP/SET inde, når dens LED er valgt; efter ca. 3 sekunder lyser den aktuelle værdi. Hold fortsat STOP/SET inde, og vælg værdien med OPEN/CLOSE. Vent, til programmeringen er afsluttet, når du slipper knappen. De konkrete værdier skal svare til versionen af den installerede MC824L. Til grundlæggende tilslutning og idriftsættelse kan du bruge den korte vejledning til MC824L; kontrollér de fulde parameterområder i vejledningen, der følger med styreenheden. Efter ændring af kraftindstillingen skal sikkerhedsmålingen gentages.
Fjernbetjeninger
Fjernbetjeningen indlæres i den monterede radiomodtager, ikke i motoren. I SM-stikket kan der f.eks. tilsluttes en OXIBD; brug en NICE-fjernbetjening med passende frekvens og kodning. Parring og sletning afhænger af den konkrete modtagermodel.
Ved brug af OXIBD skal den eksterne antenne tilsluttes direkte til modtageren, på dens markerede kontakter til koaksialkablets leder og skærm. Brug ikke antenneklemmen på styreenhedens bundkort i stedet. Afbryd strømforsyningen, før du indsætter modtageren eller ændrer tilslutningen.
Når porten ikke bevæger sig
| Symptom | Kontrollér |
|---|---|
| Motoren trækker ikke efter frikobling | Kontrollér, at gearet er låst igen og gået i indgreb efter manuel bevægelse. |
| L1 + L2 blinker | De tilsluttede enheder skal indlæres. Kontrollér også BlueBUS og STOP. |
| L3 + L4 blinker | Positionerne skal indlæres, når vælgeren og anslagene er indstillet korrekt. |
| STOP lyser ikke efter indlæring | Kontrollér sikkerhedskredsen; sæt den ikke ud af funktion ved at forbinde den med en jumper. |
| Forkert retning eller rækkefølge | Stop bevægelsen, afbryd strømforsyningen, og ret motortilslutningerne i henhold til proceduren for første opstart. |
| Fjernbetjeningen virker ikke, men knappen på styreenheden gør | Fjernbetjeningens batteri, indlæring og modtagerens kompatibilitet. |
| Gentagne stop eller omvendt bevægelse | Fjern først forhindringen, og kontrollér, at porten kan bevæges manuelt. Kraftindstillingen erstatter ikke reparation af mekanikken. |
Hvis fejlen gentager sig, skal du notere antallet af blink fra advarselslampen og LED-statussen og kontakte service. Diagnostik og sletning af hukommelsen følger den installerede MC824L; proceduren for MC824H kan ikke automatisk anvendes til OLTRE.
Brug og vedligeholdelse
Hold personer uden for portfløjens bevægelsesområde, mens den er i bevægelse. Fjernbetjeninger må ikke gives til børn. Afbryd den automatiske drift ved usædvanlig støj, løse fastgørelser eller fejl på sikkerhedsanordningerne.
Et fagligt eftersyn mindst hver 6. måned omfatter fastgørelser, korrosion, hængsler, anslag, kabelføring, frikobling og en gentagen sikkerhedstest. Afbryd både netstrøm og batteri før service. Brugeren kan holde området ved porten og fotocellernes optik rent uden at skille drevet ad.
Tekniske data for OLTRE1824
| Motorens strømforsyning | 24 V DC |
|---|---|
| Nominelt / maksimalt strømforbrug | 1 A / 2,9 A |
| Nominelt / maksimalt effektforbrug | 25 W / 70 W |
| Nominelt / maksimalt drejningsmoment | 60 Nm / 150 Nm |
| Omdrejningshastighed | 1,5 omdr./min. |
| Arbejdsvinkel | 0–120° (±10°); det konkrete område afhænger af konstruktionen og monteringen. |
| Antal cyklusser | Op til 60/t ved nominelt drejningsmoment |
| Motorens kapslingsklasse | IP67 |
| Driftstemperatur | −20 til +50 °C |
| Motorens vægt | 5,5 kg |
| Mål | Som vist på måltegningen ovenfor; cylindrisk motordel Ø 54 mm. |

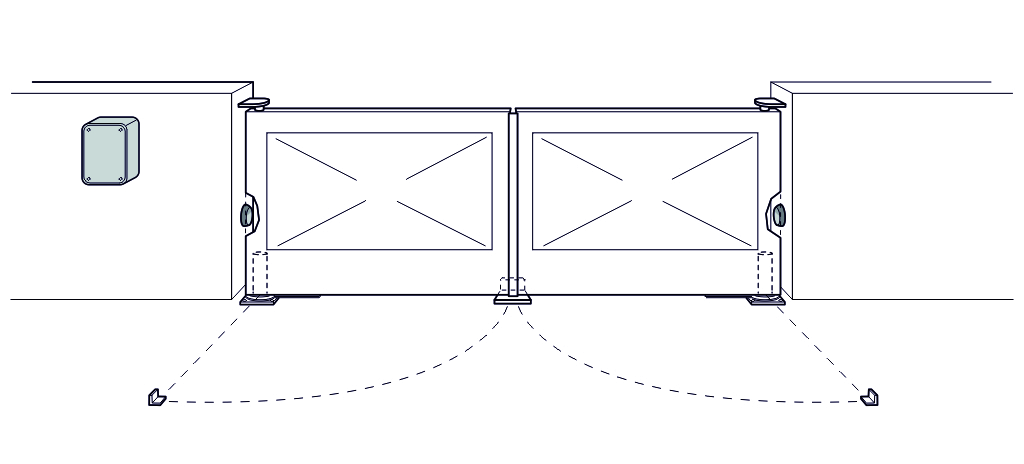

Eksempel på anvendelse
