NICE Walky WL1024 – motor uden styreenhed til låger op til 1,8 m/180 kg
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
5.961,00 kr. inkl. moms
| Vægt |
|---|
| 4,30 kg |

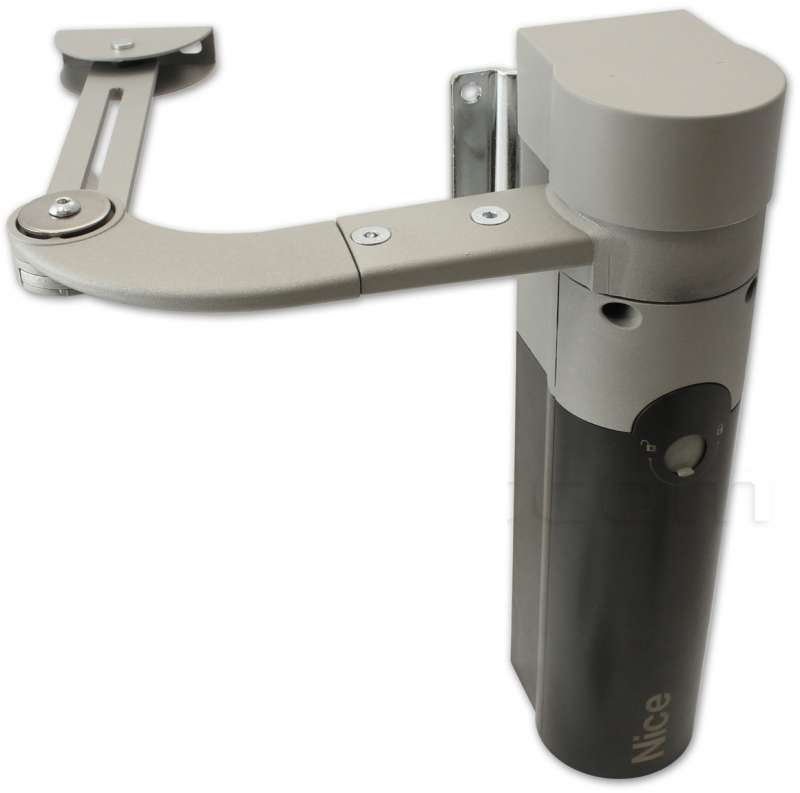

Beskrivelse af produktet NICE Walky WL1024 – motor uden styreenhed til låger op til 1,8 m/180 kg
NICE WALKY WL1024 er en leddelt 24 V DC-motor uden styreenhed. Den fungerer som den anden motor til en dobbeltfløjet port og tilsluttes NICE WALKY WL1024C, som indeholder styreenheden WLA1. WL1024 har ikke selv nogen modtager, programmeringsknapper eller nettilslutning.
Motoren er irreversibel; ved strømsvigt kan portfløjen frigøres med en nøgle og betjenes manuelt. Vælg portfløjens længde og vægt samlet ud fra anvendelsesdiagrammet.

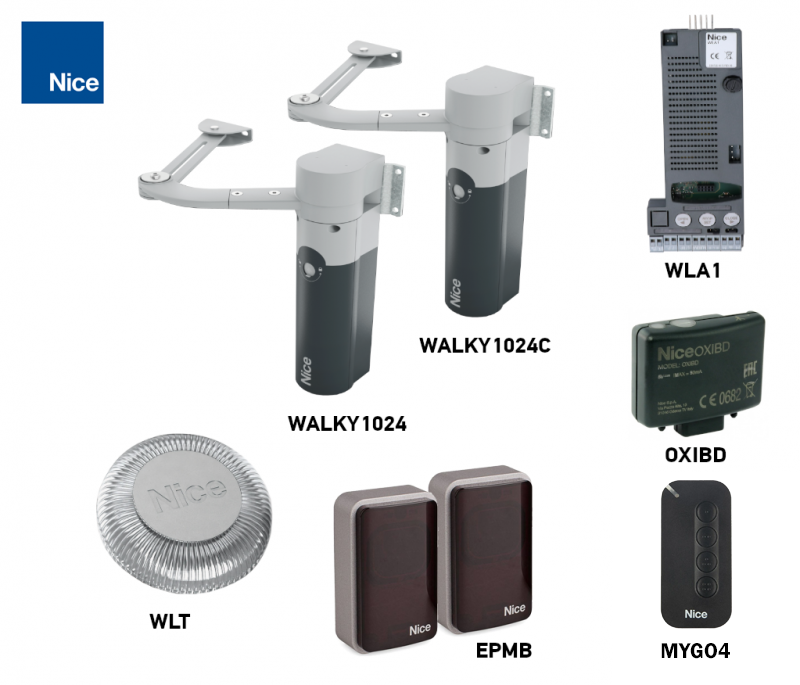

Styring og kompatibelt tilbehør
Alt tilbehør tilsluttes WLA1 i WL1024C-motoren. Til WL1024 tilsluttes kun ledningen fra styreenheden. Vælg WL1024C til en enkeltfløjet port; til en dobbeltfløjet port skal du bruge én WL1024C og én WL1024.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styring af den anden portfløj | Forsyner begge motorer med strøm og styrer dem; indstiller motorernes kørselsvej, kraft og hastighed. | WL1024C med WLA1 Sammenkobling af motorer |
| Fotoceller | Overvågning af passagen; tilslutning med to ledere uden polaritet. | NICE EPMB BlueBUS på WLA1 |
| Fjernbetjening | Stikmodtager og tilsvarende fjernbetjening; tilbehør til den separate motor skal købes særskilt. | NICE OXIBD / NICE MYGO4 Indstillinger for betjeningen |
| Advarselslampe | Signalerer, når porten er i bevægelse. WLT monteres på WL1024C og tilsluttes motorens FLASH-stik. | NICE WLT |
| Reserve ved strømsvigt | Batteriet tilsluttes WL1024C og forsyner begge motorer i sættet med strøm. | NICE PS424 Tilslutning af reserveforsyning |
| Solenergiforsyning | Mulighed for drift uden nettilslutning efter vurdering af strømforbrug og forholdene på stedet. | NICE SOLEMYO SYKCE30 Krav til strømforsyning |
Motor, styring eller komplet sæt
| WL1024C | WL1024 | Sæt til dobbeltfløjede porte |
|---|---|---|
Motor med WLA1 Til én portfløj eller som styrende motor på en dobbeltfløjet port. | Ekstra motor uden styring Dette produkt. Tilsluttes WL1024C; kan ikke styre porten alene. | Basissæt Med fotoceller Med tilbehør  |
Sæt til dobbeltfløjede porte indeholder WL1024C, WL1024, OXIBD-modtager og MYGO4-fjernbetjening. Versionen med fotoceller indeholder også EPMB; sættet med tilbehør indeholder desuden WLT. To motorer øger ikke den tilladte længde eller vægt for den enkelte portfløj.
Indhold i pakken med separat motor
Den separate WL1024 indeholder motor, leddelt arm med monteringsdele, monteringsbeslag og frigørelsesnøgler. Den indeholder ikke WLA1 eller radiostyring; styringen varetages af WL1024C. Ankre, der passer til det konkrete underlag, og faste anslag skal vælges i forbindelse med monteringen.
Hvornår er WALKY WL1024 egnet?
| Udførelse | Anvendelse |
|---|---|
| Fuld arm | Portfløj op til 1,8 m ved 100 kg; op til 180 kg ved 0,8 m. Vinklen afhænger af geometrien og må højst være 110°. |
| Forkortet arm | Portfløj op til 1,6 m ved 100 kg; vinklen må højst være 90°. Andre kombinationer af længde og vægt fremgår af det relevante område i grafen. |
| Portfløjens højde | Højst 2 m. Tæt fyldning og vind øger belastningen. |
| Portens tilstand | Jævn manuel bevægelse i begge retninger uden punkter med større modstand. Portfløjen bliver stående, når den slippes. |
| Anvendelse | Hængslet port, der åbner indad, med tilstrækkelig plads til armens bevægelse. |

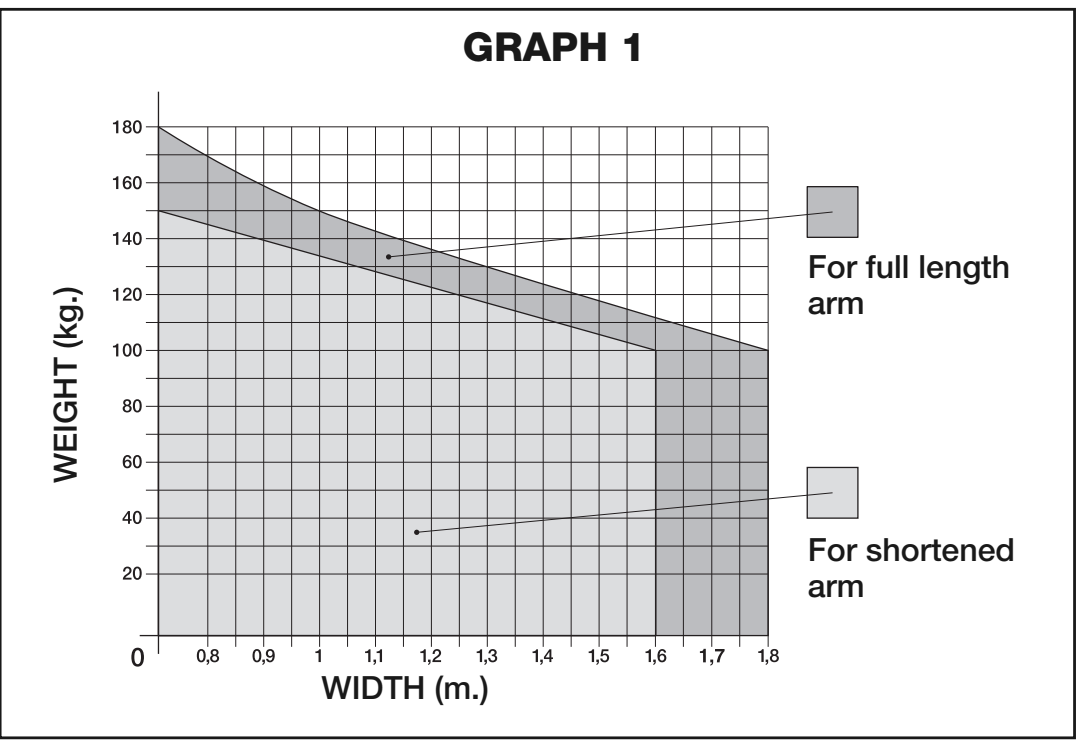

Værdierne 1,8 m og 180 kg er separate maksimumgrænser. Grafen viser portfløjens længde i meter vandret og vægten i kilogram lodret; skæringspunktet skal ligge i det tilladte grå område for den valgte armlængde. Det hvide område er ikke tilladt.

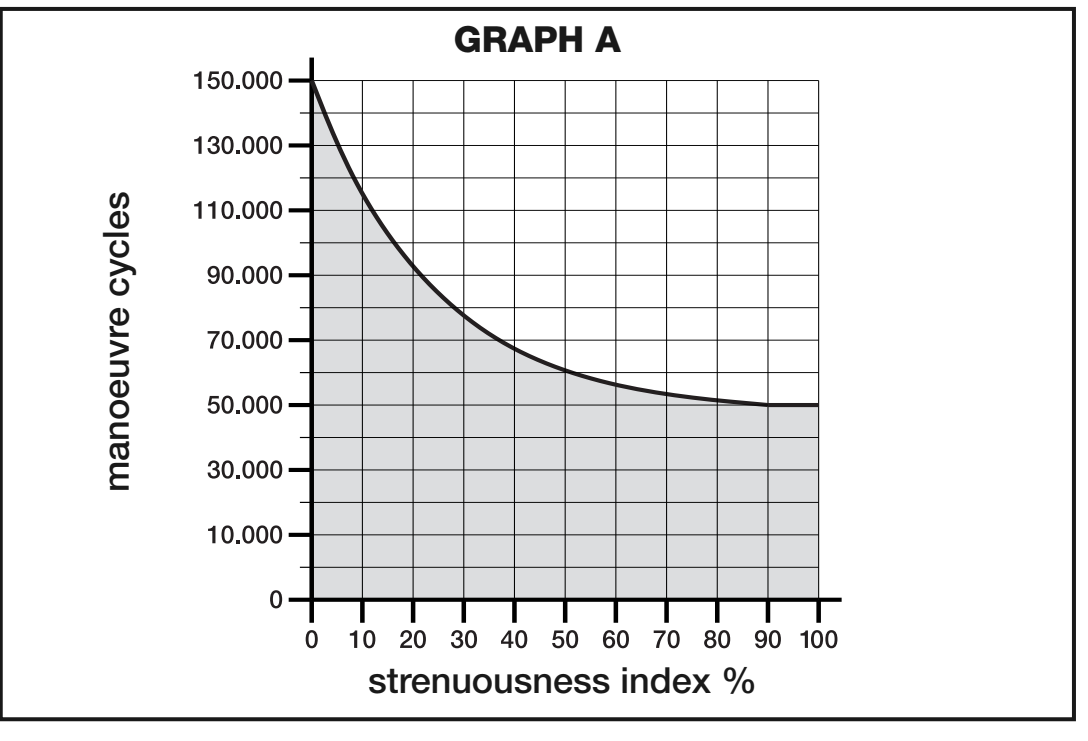

Belastning og forventet levetid
Levetiden påvirkes af portfløjens længde og vægt, temperaturen, fyldningen og vinden. Læg indekset for længde og vægt sammen med de øvrige aktuelle påvirkninger. Grafen viser et vejledende antal cyklusser ved vedligeholdelse, ikke en garanti for et bestemt antal år.
| Påvirkning | Fuld arm | Forkortet arm |
|---|---|---|
| Portfløj under 1,2 m; over 100 kg / under 100 kg | 55 % / 30 % | 65 % / 50 % |
| Portfløj 1,2–1,6 m; over 80 kg / under 80 kg | 55 % / 40 % | 65 % / 50 % |
| Portfløj over 1,6 m; over 60 kg / under 60 kg | 55 % / 40 % | Ikke tilladt |
| Temperatur over 40 °C eller under 0 °C eller luftfugtighed over 80 % | +15 % | +15 % |
| Tæt fyldning | +15 % | +10 % |
| Vindudsat sted | +15 % | +10 % |
Hvis vægten ligger præcis på grænsen for det angivne interval, skal du vælge ud fra det højere indeks. Hvis bevægelsen møder større modstand, eller porten er udsat for vind, bør en montør vurdere, om anlægget er egnet.

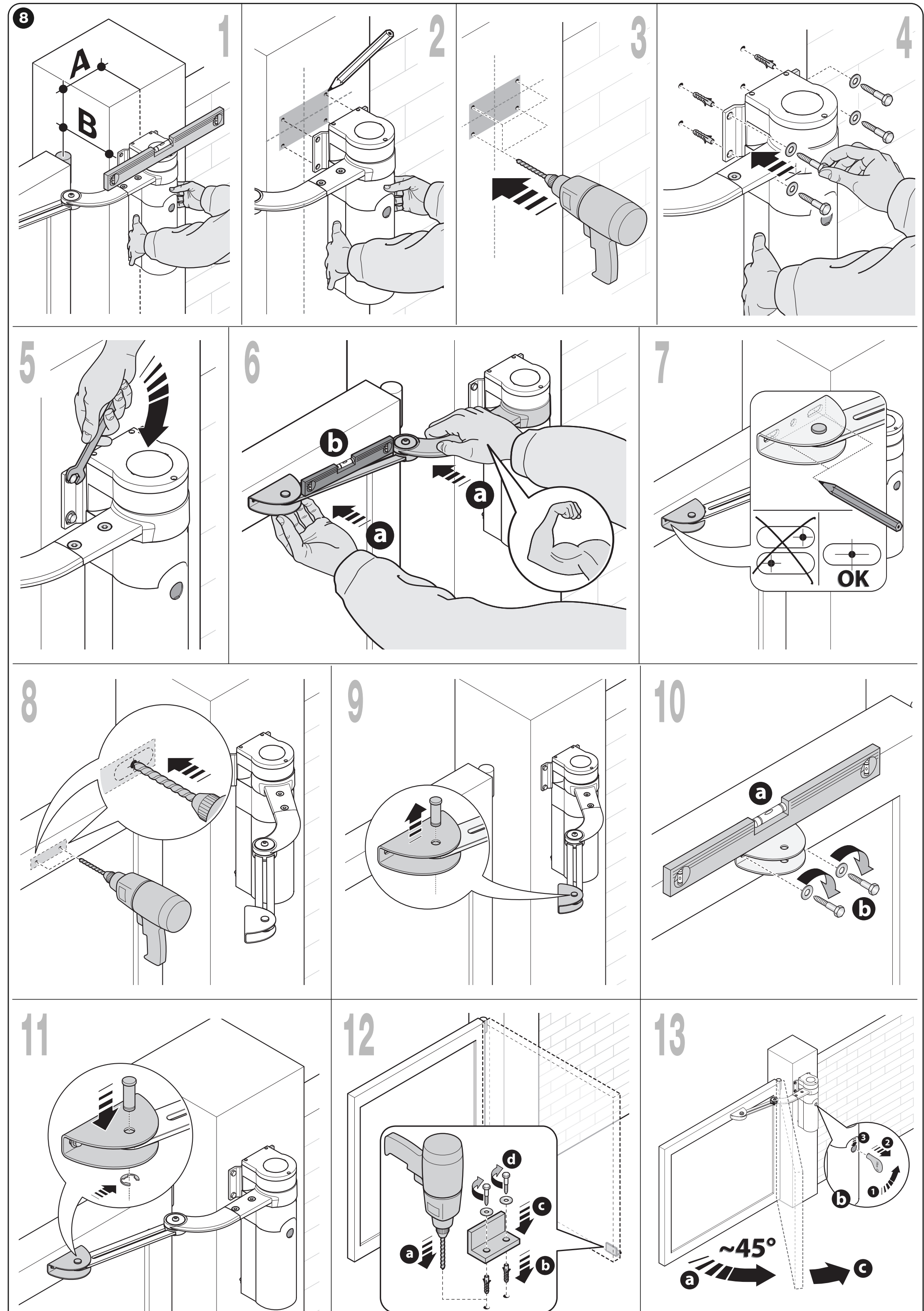

Montering af beslag og fuld arm
Lad en fagkyndig montør stå for montering og elektrisk tilslutning. Afbryd strømmen og eventuelle batterier eller solcellekilder, før arbejdet påbegyndes. Drevet må ikke bruges til at kompensere for en port, der hænger forkert, er beskadiget eller binder.

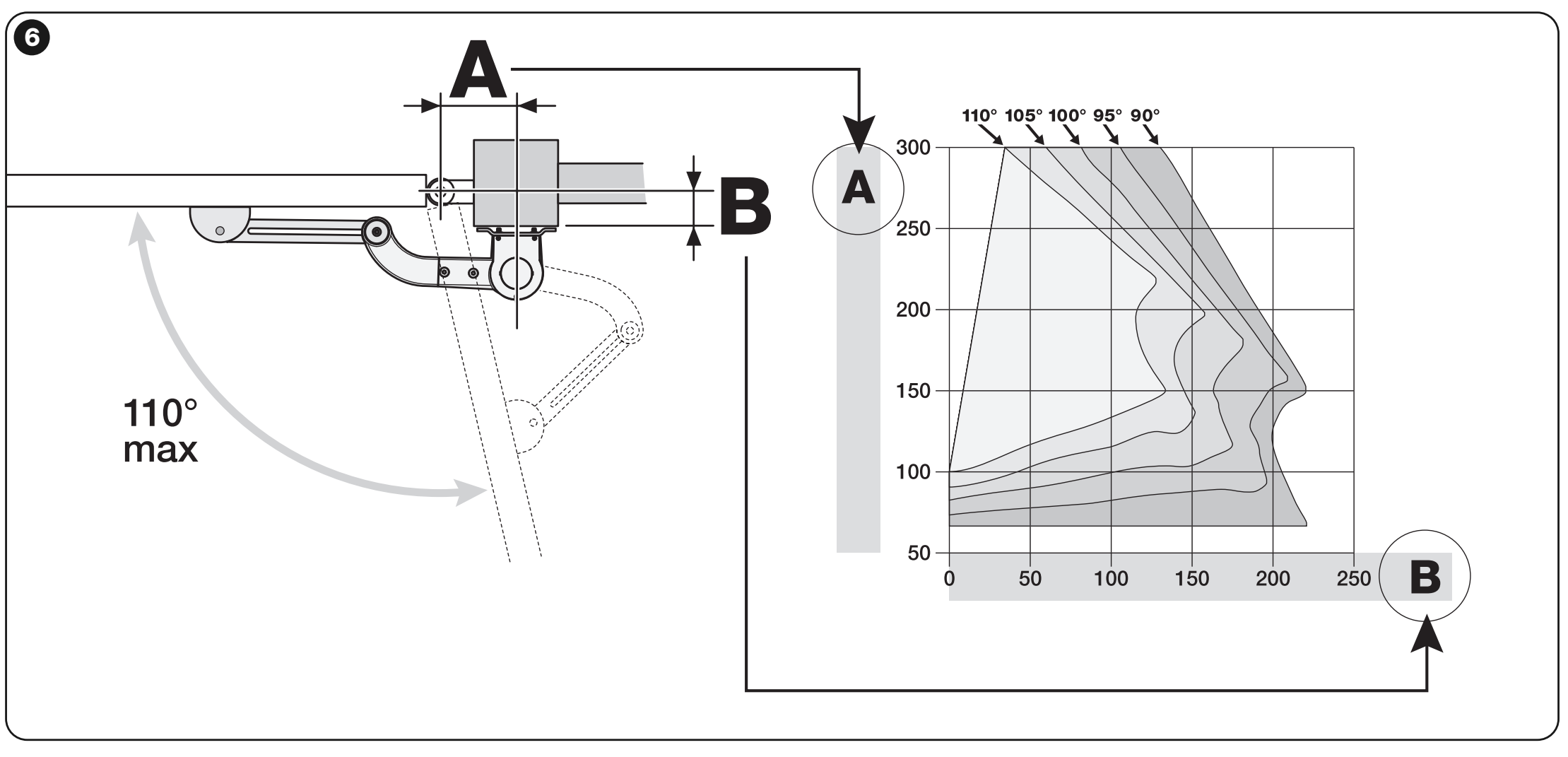

Monteringsflade, mål A/B og plads E
| Krav | Krav, der skal overholdes |
|---|---|

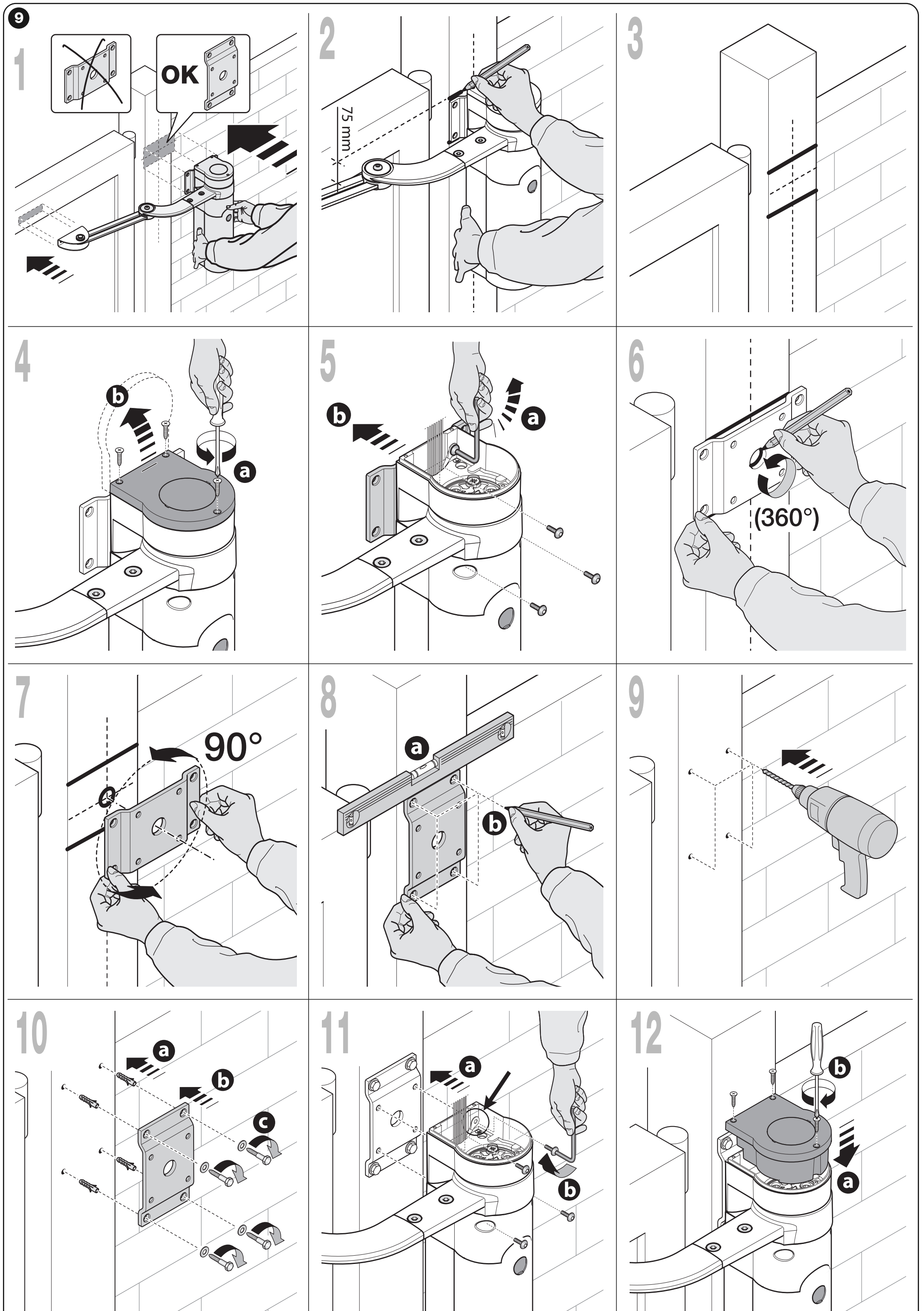

| Flade på stolpen | Mindst 80 mm bred, solid monteringsflade. Ved en bredde på 80–135 mm skal det bageste monteringsbeslag drejes 90° som vist på tegningen. |
| Motorens placering | Lodret med armen opad. Motoren må ikke monteres omvendt med armen nedad. |
| Forreste beslag | Fastgør det til en solid del af portfløjen, f.eks. den bærende ramme; motor og arm skal være vandret justeret. |

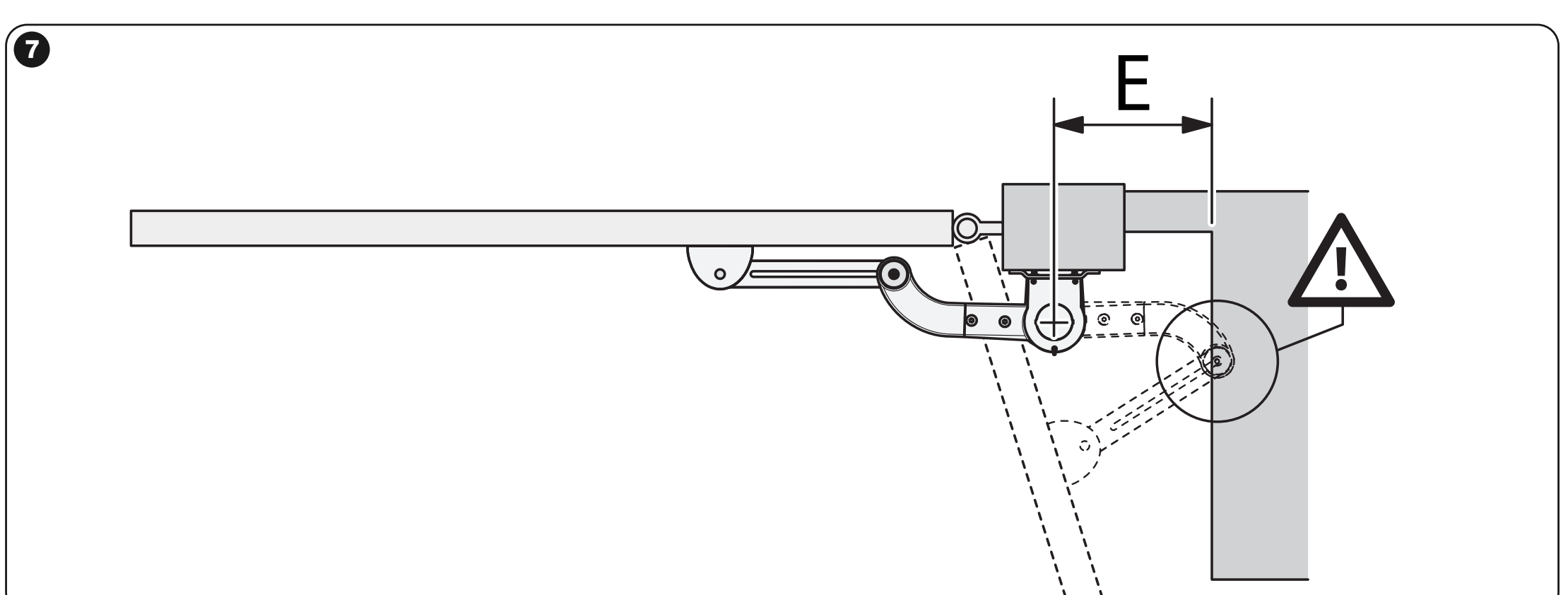

| Plads E | 80–299 mm: Armen skal forkortes, og åbningen må højst være 90°. Fra 300 mm: Fuld arm; afhængigt af A/B må åbningen højst være 110°. |
| Mål A/B | Mål B fra hængslets akse til monteringsfladen. Fastlæg A for den valgte vinkel, så punktet A/B ligger inden for det tilladte område i grafen. |
| Mekaniske stop | Der skal være solide og tilstrækkeligt robuste mekaniske stop ved både åbning og lukning; de følger ikke automatisk med en separat motor. |
- Monter solide stop for både åben og lukket position, og fastlæg den ønskede vinkel samt monteringsmålene A/B. Kontrollér hele armens bevægelsesområde.
- Saml armen, og fastgør det bageste beslag til det bærende underlag med passende ankre. Monter drevet lodret, og frigør det.
- Når portfløjen er lukket, skal armen trækkes helt ud, og det skal kontrolleres, at den er mekanisk sikret i yderstillingen. Placér det forreste beslag på en solid del af rammen. Den buede arm skal vende mod portfløjen; justér armen vandret.
- Fastgør først beslaget midlertidigt. Bevæg porten manuelt gennem hele banen, og kontrollér, at armen ikke rammer stolpen eller væggen, og at portfløjen når begge stop.
- Færdiggør fastgørelsen, og montér boltene og Benzing-låseringene. Når det forreste beslag justeres, kan kontrolmålet på 75 mm fra monteringsillustrationen også kontrolleres.
- Flyt portfløjen omtrent halvvejs gennem banen, lås motoren med nøglen, og lad gearet gå i indgreb ved at bevæge porten let med hånden.

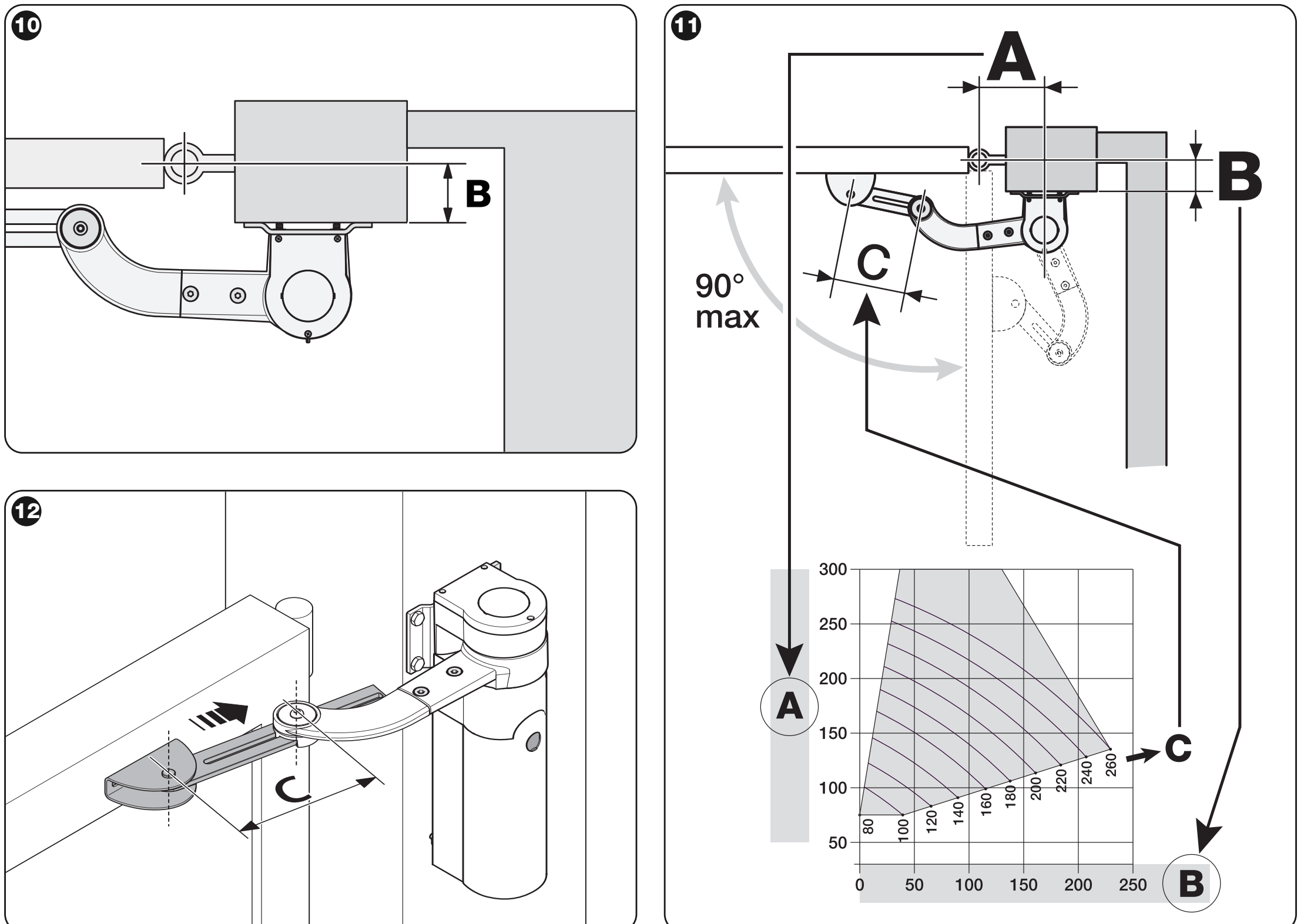

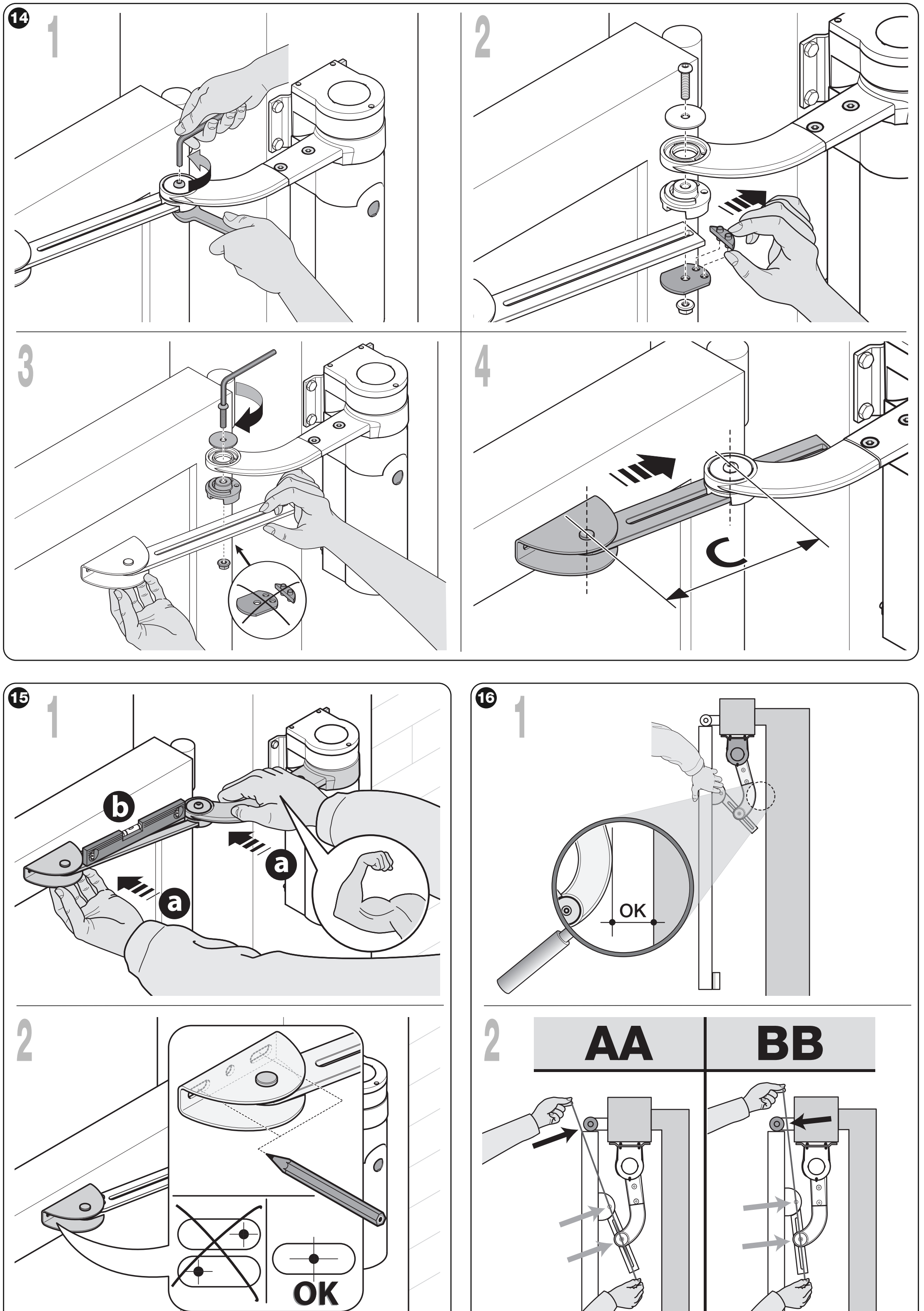

Forkortelse af armen ved begrænset plads
Forkortelsen skal udføres af en montør før den endelige fastgørelse af beslaget. Den maksimale vinkel for den forkortede arm er 90°, og portfløjens maksimale længde er 1,6 m ifølge belastningsgrafen.
- Indstil åbningspositionen til højst 90°, og montér et midlertidigt stop. Mål B; find A og afstanden C mellem boltene i grafen for den forkortede arm.
- Indstil armen til C, og fastgør det forreste beslag midlertidigt på den lukkede portfløj. Ved åbning skal boltens position i forhold til hængslet kontrolleres som vist på tegningen AA/BB.
- Hvis den stramme kontrolsnor løber som BB, skal C øges med nogle millimeter, og testen gentages, indtil position AA nås, uden at armen berører nogen forhindring.

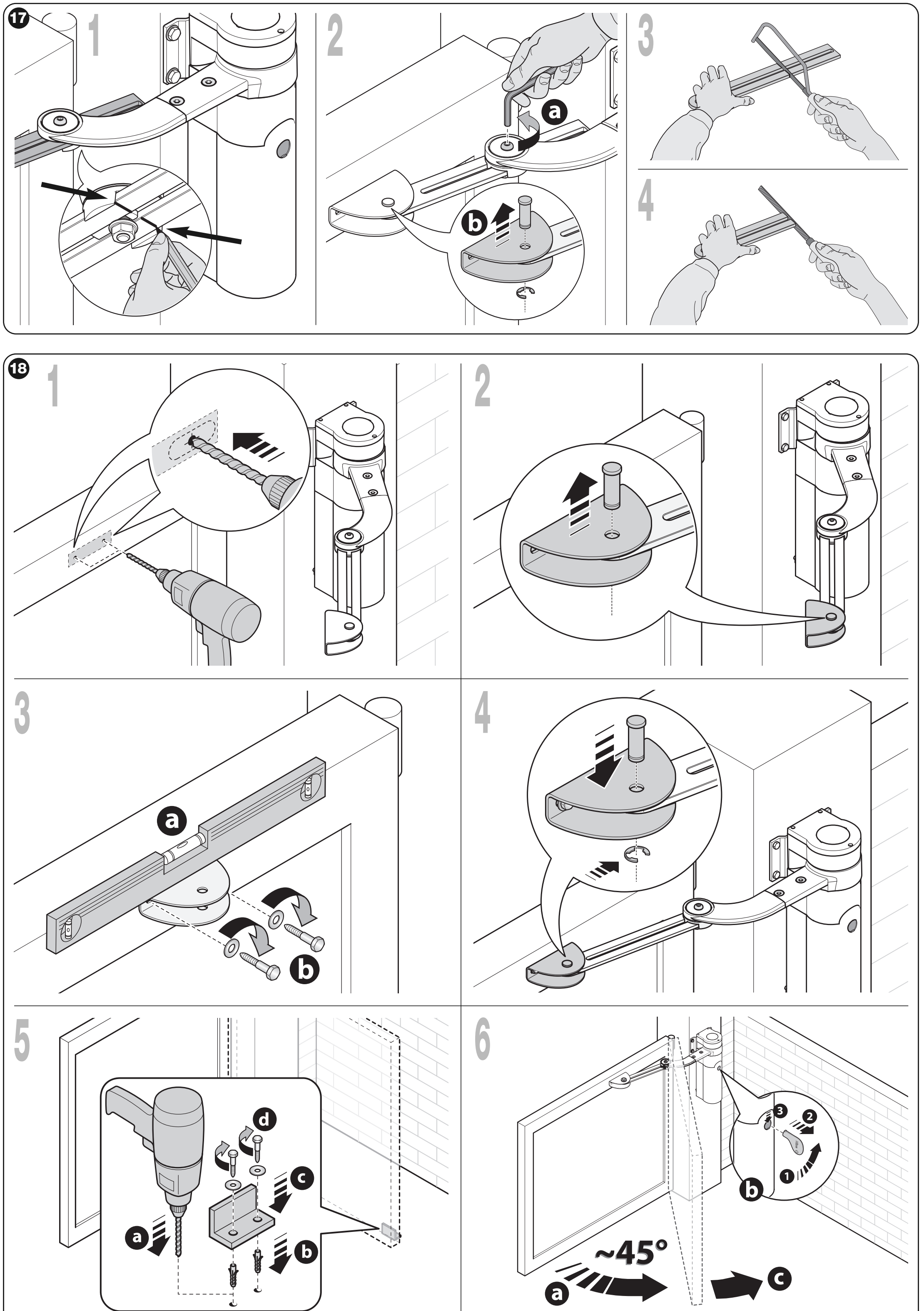

- Først når geometrien er kontrolleret, må armen skæres til efter originaltegningen; saml den, fastgør beslaget endeligt, og montér de solide stop.

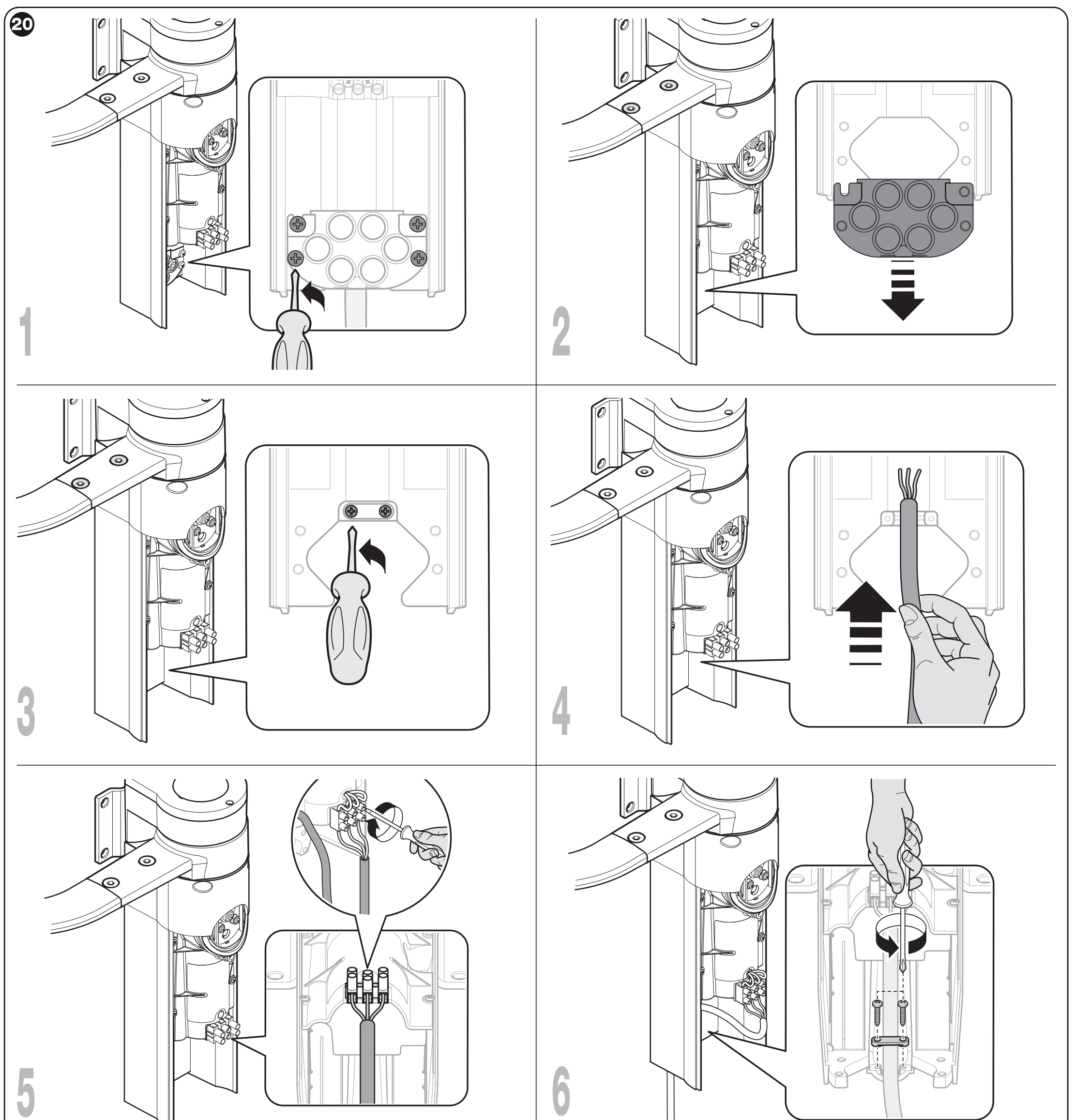

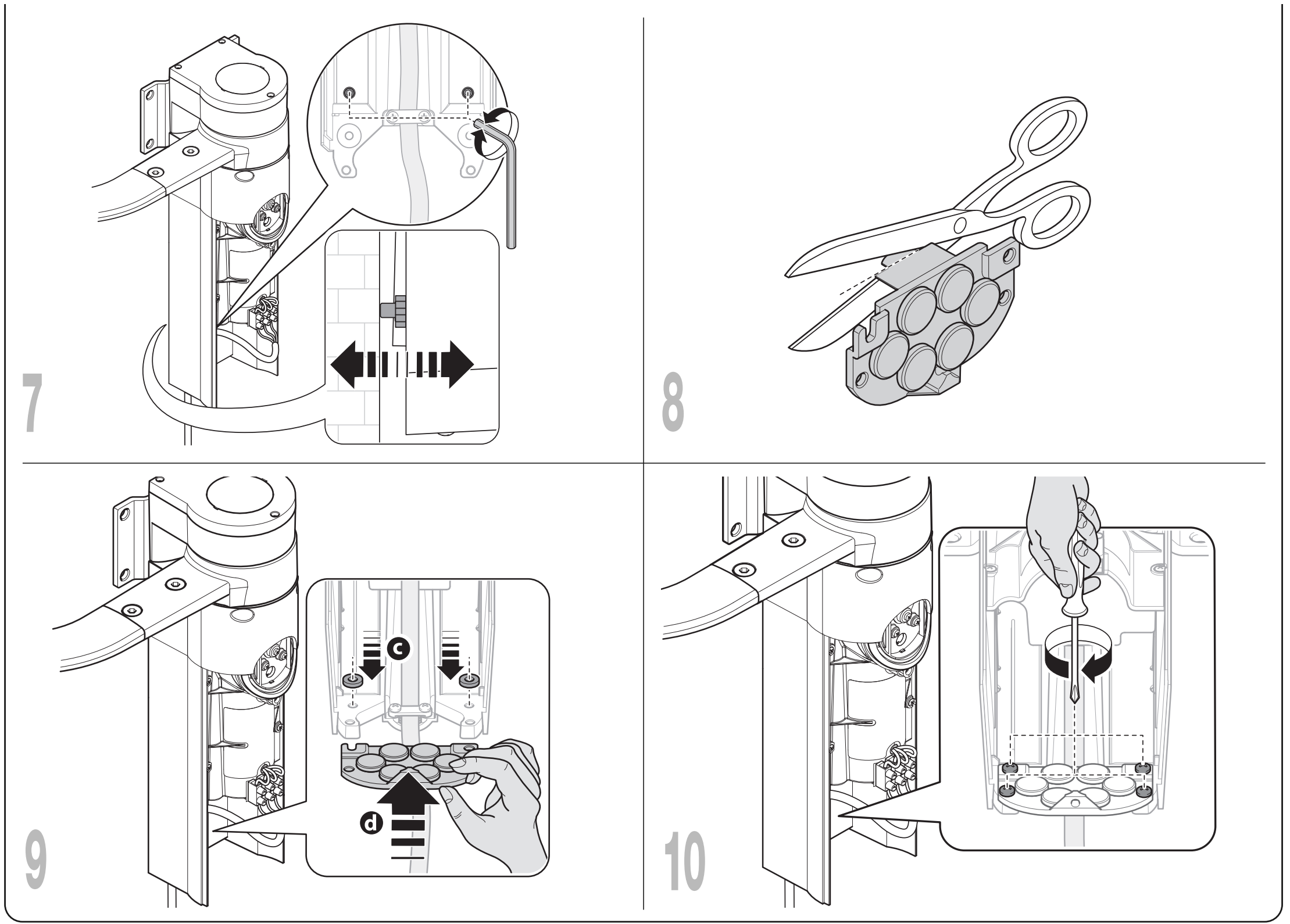

Tilslutning af WL1024 til WL1024C-styringen
WL1024 må ikke tilsluttes 230 V. Den forsynes fra motorudgangen WLA1 i WL1024C. Brug et kabel til forbindelsen 3 × 1,5 mm², maks. 6 m: to motorledere og en beskyttelsesleder. Motorlederne har omvendt polaritet, når retningen ændres; der er ikke tale om en konstant +/−-forsyning til tilbehør.
- Afbryd alle strømforsyninger. Fjern bunddækslet på WL1024 og de fire skruer på gennemføringsholderen; gem de to afstandsstykker.
- Før kablet gennem kabelgennemføringen. Tilslut de tre ledere præcist efter symbolerne på motorklemrækken, og tilslut beskyttelseslederen til den markerede jordklemme. Spænd kabelgennemføringen.
- Juster de to indvendige støttebeslag, så de hviler mod stolpen. Tilpas kanten på holderen til kabelgennemføringerne som vist på billedet, og sæt begge afstandsstykker og dækslet på igen.
- På WLA1 tilsluttes den anden motor til dens motorudgang M1. Indstil jumperne JA/JB efter styremotorens placering og fløjenes overlap som vist i tabellen nedenfor.

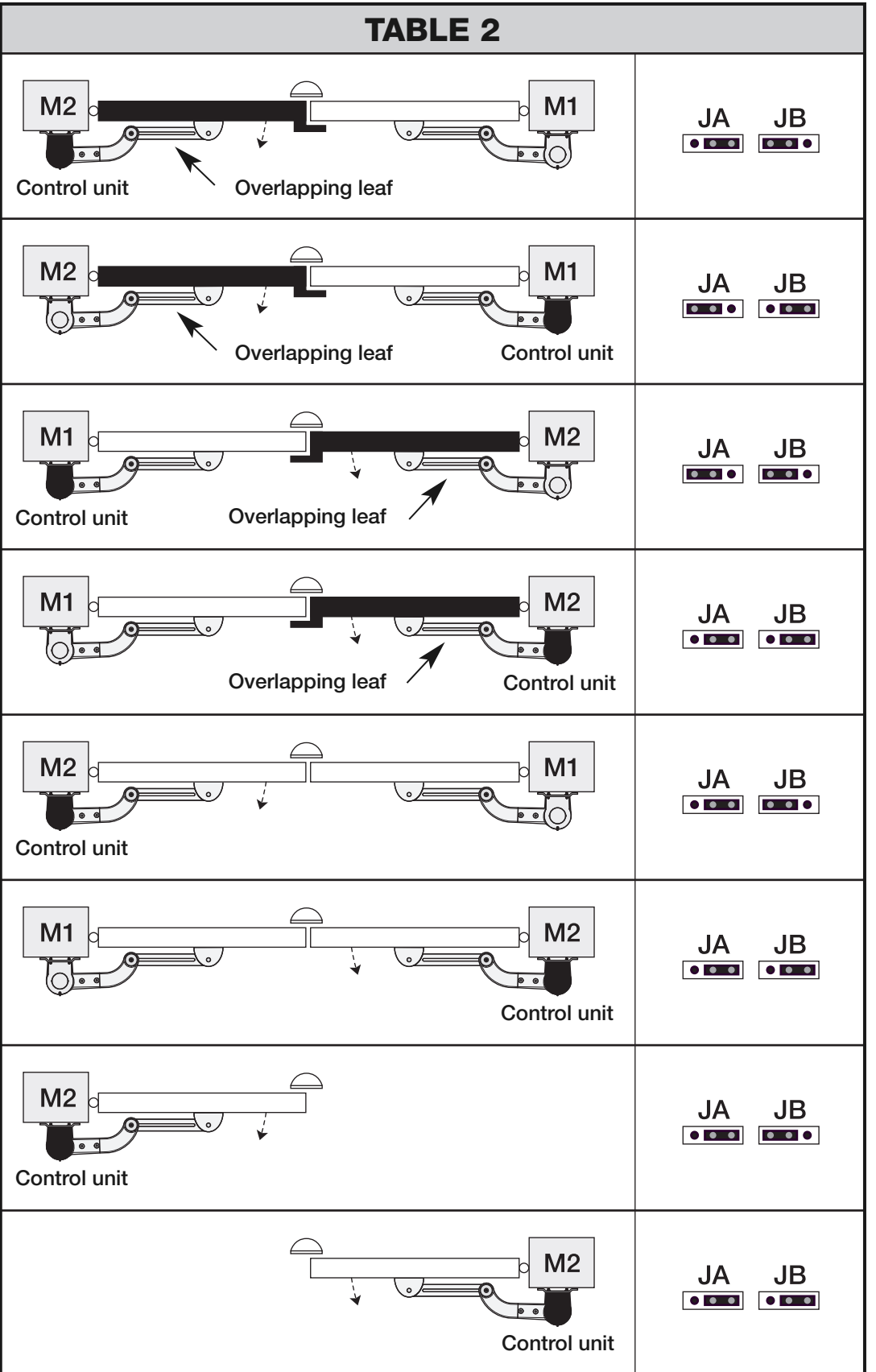

M1/M2-betegnelsen under indlæringen afhænger af konfigurationen af JA/JB og fløjenes overlap. Vælg ikke jumpere udelukkende ud fra, hvilken side WL1024-motoren sidder på; brug det tilsvarende diagram med styreenheden og den overlappende fløj.

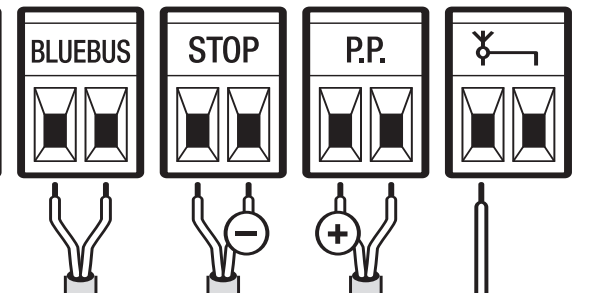

Tilbehørsklemmer på WLA1
Disse klemmer findes i WL1024C, ikke i den separate WL1024. Hent hjælpestrøm fra de specifikke klemmer, der er markeret i detaljen nedenfor, ikke fra et vilkårligt kontaktpar.
| Tilslutning | Polaritet og elektriske data |
|---|---|
| Hjælpestrøm | + venstre klemme i P.P.-parret; − højre klemme i STOP-parret, når teksten læses i samme retning som på billedet nedenfor. Spænding 18–31 V DC ved net- eller solcelleforsyning, 11–14 V DC med PS424. Samlet strømforbrug højst 200 mA. Strømforsyningen er også aktiv i standby. |
| BlueBUS / NICE EPMB | To ledere parallelt, uden polaritet. Kabel 2 × 0,5 mm² op til 20 m; ved 20–40 m bruges 2 × 1 mm². Indstil TX og RX til den tilsvarende adresse, og gentag indlæringen af enhederne. |
| P.P. – kommando | Sluttekontakt potentialfri NO-kontakt. Der bruges ikke +/−-strømforsyning til kommandoen. |
| STOP | NO, NC eller 8,2 kΩ afhængigt af sikkerhedsenheden; typen gemmes under indlæringen. Kontakt uden polaritet, tilslut ikke ekstern spænding. |
| ELS – elektrisk lås | 12 V AC, højst 15 VA; uden +/−. Oplysningen gælder funktionen elektrisk lås. |
| FLASH / NICE WLT | FLASH-stik på strømforsyningsdelen af WL1024C; brug det originale stik, og følg WLT-tilslutningen. Til funktionen advarselslys er udgangen 12 V DC, højst 21 W. Overfør ikke polariteten fra P.P./STOP hertil. |
Første opstart af en dobbeltfløjet port
Følgende trin udføres af montøren på WLA1 i WL1024C efter færdig montering, kontrol af tilslutningerne og montering af faste anslag. Der må ikke være personer eller forhindringer i portens bevægelsesområde. Fremgangsmåden gælder et styrekort med fire LED'er L1–L4.
1. Indlæsning af BlueBUS og STOP
- Når strømmen tilsluttes, skal BlueBUS-LED'en blinke regelmæssigt cirka én gang i sekundet. Ved usædvanlig signalering skal strømmen afbrydes, og tilslutningerne kontrolleres.
- Hold OPEN + STOP/SET i cirka 3 sekunder. Slip knapperne, når L1 og L2 begynder at blinke hurtigt.
- Når processen er færdig, skal STOP lyse, og L1/L2 skal være slukket. Gentag indlæringen, hver gang en enhed tilføjes eller fjernes, også hvis der oprindeligt ikke var tilsluttet nogen enheder.
2. Indlæsning af endepositioner
- Kontrollér JA/JB. Frikobl begge motorer, sæt fløjene midt på deres bevægelsesbane, og tilkobl dem igen.
- Hold STOP/SET + CLOSE i cirka 3 sekunder. Slip knapperne, når L3/L4 blinker hurtigt.
- Systemet skal udføre en langsom lukning af M1, en langsom lukning af M2, en langsom åbning af begge fløje indtil anslagene og derefter en fuld, hurtig lukning.
- Tryk straks på en vilkårlig knap, hvis retningen eller rækkefølgen er forkert. Når strømmen er afbrudt, kontrolleres JA/JB og polariteten på de to WL1024-motorledere; beskyttelseslederen må ikke ændres.
- Efter en vellykket lukning slukker L3/L4. Afprøv en fuld åbning og lukning med langsomkørsel. Aktivering af en fotocelle eller en anden kommando under indlæringen afbryder processen; den skal gentages fra begyndelsen.
Indstillinger for dobbeltfløjet port på WLA1
Der foretages ingen programmering på den separate WL1024. Følgende indstillinger gælder WLA1-styreenheden med fire LED'er L1–L4 i WL1024C-motoren. Knapperne OPEN og CLOSE bruges til valg under programmeringen; STOP/SET bruges til bekræftelse. Langsomkørsel og endepositioner afhænger af indlæringen af bevægelsesbanen. Fløjenes rækkefølge skal svare til JA/JB-konfigurationen.
Niveau I – aktivering og deaktivering af funktioner
- Hold STOP/SET inde i cirka 3 sekunder. Slip knappen, når L1 begynder at blinke.
- Brug OPEN eller CLOSE til at flytte den blinkende LED til den ønskede funktion.
- Tryk kort på STOP/SET for at ændre dens status: korte blink = OFF, lange blink = ON.
- Vent 10 sekunder uden at trykke på en knap; programmeringen afsluttes, og ændringerne gemmes. Ved indstilling af flere funktioner må der ikke gå mere end 10 sekunder mellem knaptrykkene.
| LED – funktion | ON / OFF og fabriksindstilling |
|---|---|
| L1 – Automatisk lukning Lukning efter den indstillede pausetid. | ON: Efter åbning lukker porten, når pausetiden er gået, som standard efter 30 s. OFF – fabriksindstilling: halvautomatisk drift; porten skal have en kommando for at lukke. |
| L2 – Lukning efter fotocelle Forkortelse af ventetiden efter passage. | ON: Hvis fotocellen aktiveres under åbning eller lukning, forkortes pausetiden til 5 s. Hvis automatisk lukning er deaktiveret, og fotocellen aktiveres under lukning, anvendes den programmerede pausetid efter aktiveringen. OFF – fabriksindstilling: denne funktion er deaktiveret. |
| L3 – Lukning efter strømmen vender tilbage Adfærd, når strømmen vender tilbage. | ON: Hvis styreenheden registrerer, at porten er åben, når strømmen vender tilbage, lukker den efter 5 s forvarsel med blinklys. OFF – fabriksindstilling: Når strømmen vender tilbage, starter lukningen ikke automatisk. |
| L4 – BlueBUS-standby Energibesparende tilstand, især ved batteri- eller solenergiforsyning. | ON: 1 minut efter en manøvre slukkes BlueBUS-udgangen og LED’erne, bortset fra den langsomt blinkende BlueBUS-LED. En ny kommando genoptager driften med en kort forsinkelse. OFF – fabriksindstilling: normal drift uden denne slukning. |
Niveau II – parameterværdier
Indgangs-LED’en vælger parameteren; værdi-LED’en viser dens indstilling. Værdier med fed skrift er fabriksindstillinger. Ændringer af kraft eller hastighed skal efterfølges af en funktions- og sikkerhedstest af hele porten.
- Hold STOP/SET nede i cirka 3 sekunder; slip, når L1 blinker.
- Brug OPEN eller CLOSE til at vælge indgangs-LED’en for den ønskede parameter.
- Tryk på STOP/SET igen, og hold knappen nede. Efter cirka 3 sekunder lyser LED’en for den aktuelle værdi.
- Mens du stadig holder STOP/SET nede, skal du vælge værdi-LED’en med OPEN eller CLOSE. Slip derefter STOP/SET.
- Vent 10 sekunder uden at trykke på noget, så indstillingen gemmes, og programmeringen afsluttes.
| Indgangs-LED – navn og beskrivelse | Indstillings-LED – værdi |
|---|---|
| L1 – Pausetid Ventetid før lukning; gælder, når automatisk lukning er aktiveret. | L1 – 5 s L2 – 30 s L3 – 60 s L4 – 120 s |
| L2 – Trin for trin Sekvens af kommandoer fra P.P. og fjernbetjeningen. | L1 – åbne → stop → lukke → stop L2 – åbne → stop → lukke → åbne L3 – åbne → lukke → åbne → lukke L4 – boligtilstand: Under åbning har P.P. og OPEN ingen virkning, mens CLOSE vender bevægelsen, så porten lukker. Under lukning vender P.P. og OPEN bevægelsen, så porten åbner, mens CLOSE ikke har nogen virkning. |
| L3 – Motorhastighed Hastighed under den normale bevægelse. | L1 – langsom L2 – middel L3 – hurtig L4 – meget hurtig |
| L4 – Motorkraft Kraftniveau for begge motorer; må ikke bruges til at kompensere for fastklemning eller forkert geometri. | L1 – niveau 1, minimal kraft L2 – niveau 2 L3 – niveau 3 L4 – niveau 4, maksimal kraft |
Fjernbetjening
Sendere NICE MYGO4 indlæres på den indstiksmonterede modtager NICE OXIBD i WL1024C-styremotoren i henhold til dens vejledning. Indlæring af senderen er adskilt fra indlæring af enheder og bevægelsesbane; WL1024 har ikke en indbygget radiomodtager.
Gendannelse af WLA1-indstillinger
På WLA1 skal du holde OPEN + CLOSE, indtil L1 og L2 begynder at blinke, og slip derefter knapperne. Kredsløbspladen gendanner fabriksindstillingerne. Udfør igen indlæring af enheder samt indlæring af bevægelsesbanen og sikkerhedstesten. Dette er ikke en procedure til sletning af modtagerens radiolagring.
Backupbatteri og solenergiforsyning
NICE PS424 tilsluttes WL1024C-styremotoren, når monteringen, indlæringen og testene er afsluttet. WL1024 får strøm fra den via WLA1. Brug det dertil beregnede batteristik; forveksl ikke polariteten med tilbehørets hjælpepoler.
NICE SOLEMYO SYKCE30 er et alternativ til netstrøm, når solforholdene og antallet af cyklusser er kontrolleret. Netstrøm og solenergiforsyning må ikke bruges samtidig. En WL1024 uden tilbehør indeholder hverken batteri eller solcellesæt.
Når den anden portfløj ikke fungerer korrekt
| Symptom | Kontrollér |
|---|---|
| WL1024 bevæger sig ikke | Strømforsyningen og WLA1-status i WL1024C, at motorterminalblokken er sat helt i, 3 × 1,5 mm²-kablet samt om gearet er blokeret. |
| Portfløjen åbner i stedet for at lukke under indlæring | Stop indlæringen. Når strømkilderne er afbrudt, skal du kontrollere JA/JB og WL1024-motorledningerne i henhold til tilslutningsdiagrammet. |
| Portfløjene overlapper i forkert rækkefølge under lukning | Kontrollér JA/JB-konfigurationen i forhold til portfløjenes faktiske overlapning, og kontrollér, at bevægelsesbanen er indlært korrekt. Gentag indlæringen efter reparationen. |
| Motoren stopper eller vender om | Frigør først motoren, og kontrollér modstanden under bevægelse, armens geometri og de faste stop. Kontrollér fotocellerne og STOP. Kraften må ikke øges for at kompensere for en mekanisk fejl. |
| L1/L2 eller L3/L4 blinker langsomt | L1/L2 angiver, at enhederne skal indlæres; L3/L4 angiver, at endepositionerne skal indlæres. Fortsæt i henhold til første opstart. |
| Det er kun fjernbetjeningen, der ikke virker | Hvis porten reagerer på WLA1-knappen, skal du kontrollere senderens batteri og modtageren – ikke tilslutningen af den anden motor. |

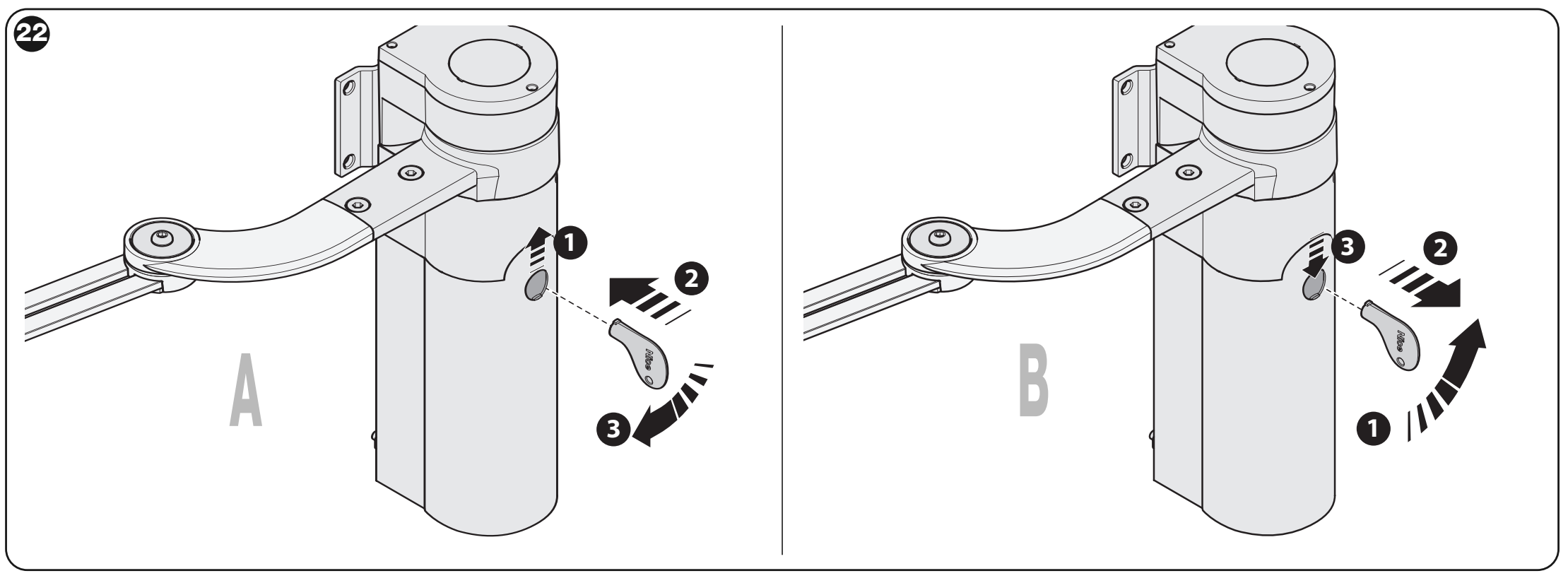

Manuel frigørelse ved strømsvigt
- Stop porten, og hold portfløjen, så den ikke bevæger sig af sig selv. Åbn dækslet, og sæt frigørelsesnøglen i.
- Drej nøglen næsten en hel omgang med uret. Portfløjen kan nu flyttes manuelt.
- Drej nøglen mod uret for at låse igen, og bevæg forsigtigt portfløjen, indtil gearet går mekanisk i indgreb.
- Tag nøglen ud, drej frigørelsesskiven 90° mod uret, og luk dækslet. Ved en tofløjet port skal hver motor frigøres separat.
Kontrol før brug
- Når motoren er frigjort, skal portfløjen kunne åbnes og lukkes manuelt med en kraft på under 390 N og blive stående, når den slippes. Dette er en test af manuel bevægelse, ikke den tilladte slagkraft mod en person.
- Kontrollér ankre, stifter, sikringer, dæksler og armens fulde bevægelse. Udfør gentagne åbninger, lukninger og stop.
- Afprøv hver fotocelle, sikkerhedskant og STOP separat. Hvis beskyttelsen benytter kraftbegrænsning, skal montøren måle slagkræfterne og kontrollere, at hele anlægget er sikkert.
- Overdrag først porten, når alle test er bestået. Ejeren skal have betjeningsvejledningen, en demonstration af frigørelsen og en vedligeholdelsesplan. Børn og andre personer må ikke opholde sig i portfløjenes bevægelsesområde.
Vedligeholdelse og regelmæssig kontrol
Sørg for kontrol mindst hver 6 måneder eller efter 20.000 manøvrer, alt efter hvad der indtræffer først. Afbryd alle strømkilder, før der udføres arbejde på anlægget. Kontrollér fastgørelser, korrosion, slør i tappe, låseringe, slitage på armen og dækslernes tæthed; udskift beskadigede dele. Gentag funktions- og sikkerhedstestene efter vedligeholdelsen.
Tekniske data for WL1024
| Parameter | Værdi |
|---|---|
| Type | Elektromekanisk motor med ledarm uden styreenhed |
| Motorforsyning | 24 V DC fra WLA1 i WL1024C |
| Mærkestrøm | 2 A |
| Startstrøm | 3 A, maks. 2 s |
| Nominelt drejningsmoment | 50 Nm |
| Vinkelhastighed uden belastning | 0,20–0,30 rad/s |
| Vinkelhastighed ved nominelt drejningsmoment | 0,16–0,24 rad/s |
| Drift | Maks. 100 komplette cyklusser om dagen; WLA1 begrænser det til ca. 50 cyklusser/time |
| Kontinuerlig drift | Ca. 10 minutter |
| Kapslingsklasse | IP44 med intakt, lukket dæksel |
| Temperatur | −20 til +50 °C |
| Mål | 90 × 125 × 385 mm |
| Motorens vægt | 4,3 kg |
Motoren er ikke beregnet til sure, stærkt saltholdige eller eksplosive miljøer. Antallet af cyklusser er ikke en garanti for, at det kan udnyttes på alle porte; belastningsgrænser og mekanikkens tilstand gælder også.

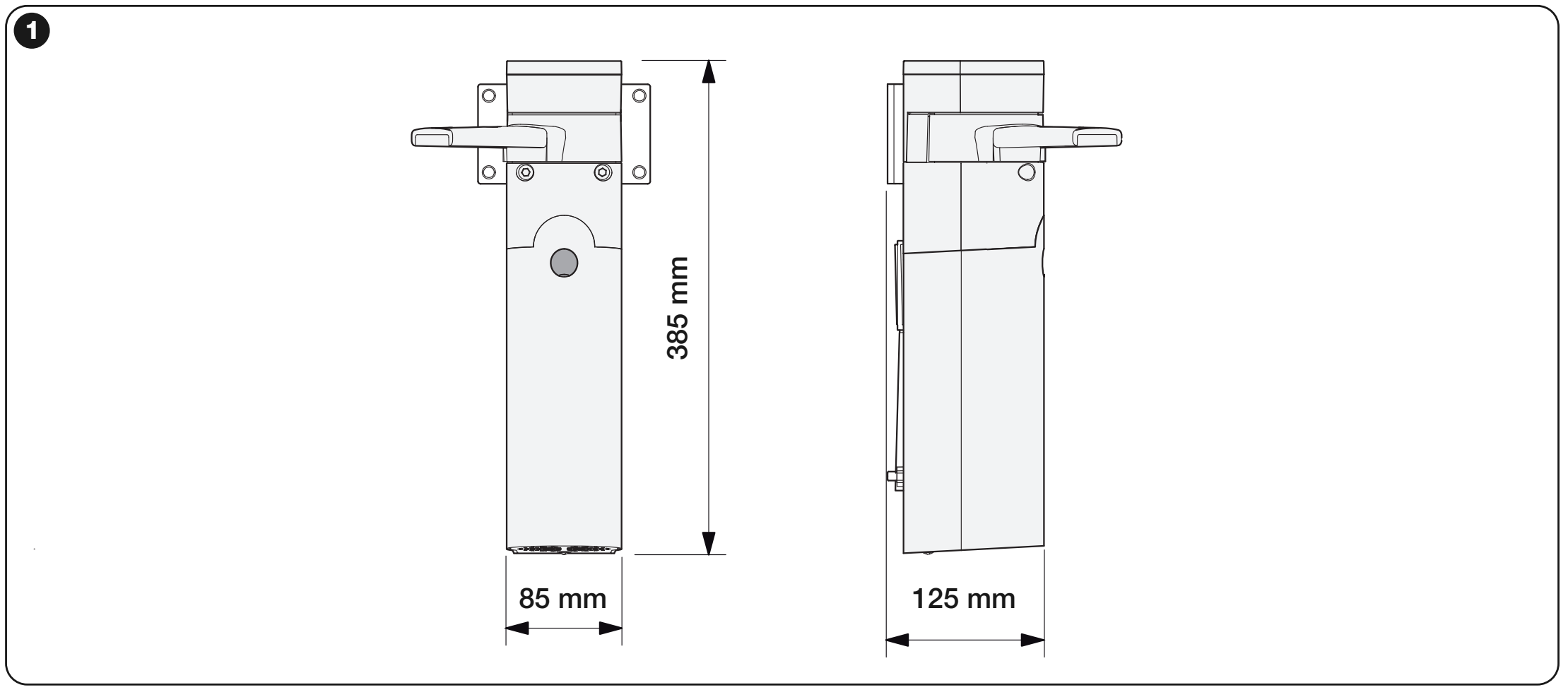

Måltegningen angiver en bredde på 85 mm, mens de tekniske mål for drevet er 90 × 125 × 385 mm. Kontrollér den faktiske motor og konsol før boring, og sørg for fri plads til armens fulde bevægelse.
