NICE Walky WL1024C – motor med styreenhed til port op til 1,8 m/180 kg
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
På lager
3.479,08 kr. inkl. moms
| Vægt |
|---|
| 4,80 kg |

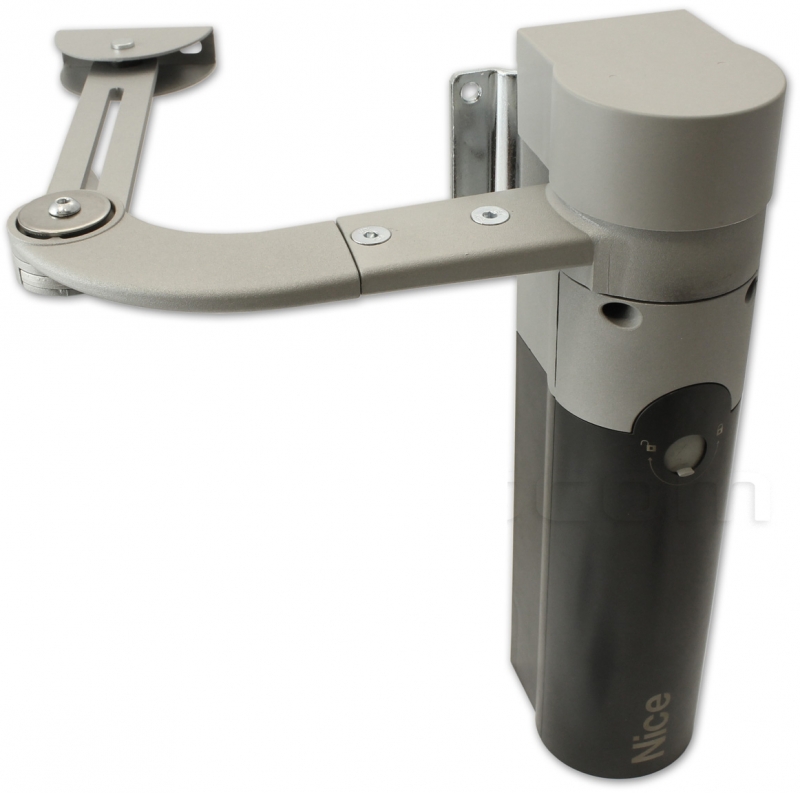

Beskrivelse af produktet NICE Walky WL1024C – motor med styreenhed til port op til 1,8 m/180 kg
NICE WALKY WL1024C er et ledarmsdrev til én portfløj på en svingport med indbygget WLA1-styreenhed. Motoren drives af 24 V DC, den komplette WL1024C tilsluttes lysnettet med 230 V AC. Ved en dobbeltfløjet port tilsluttes der en ekstra WL1024-motor uden styreenhed.

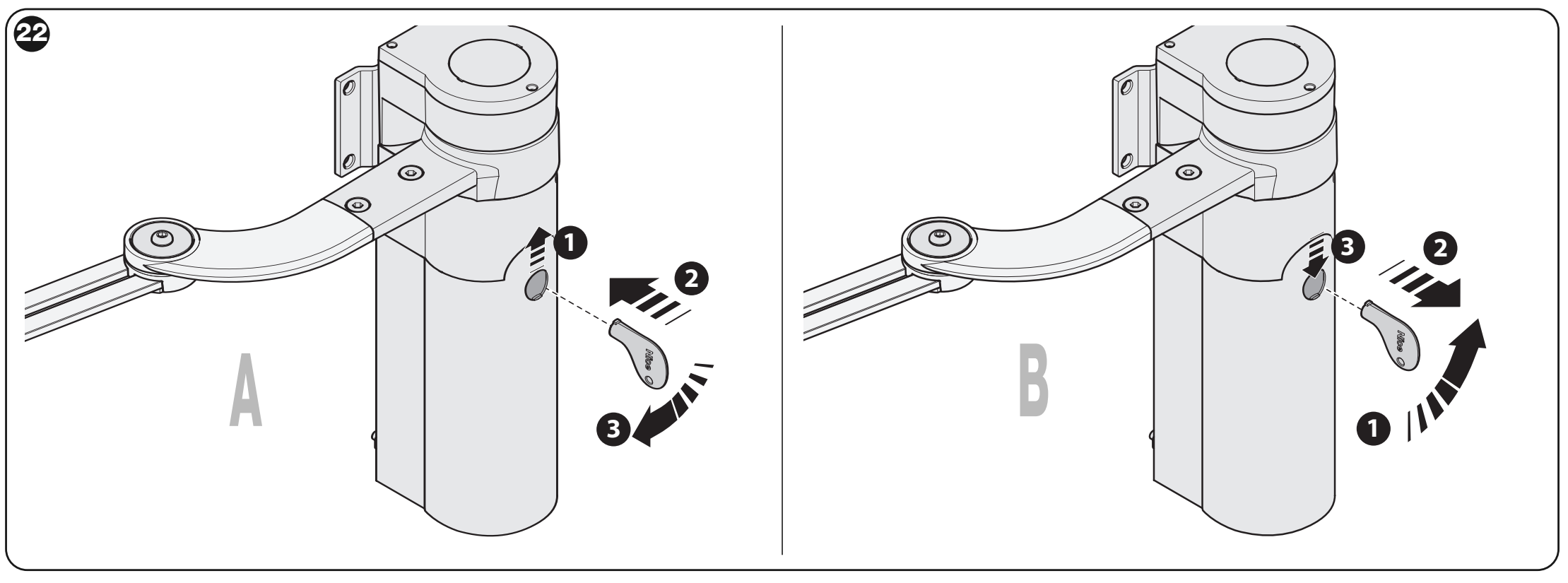

Drevet er ikke-selvlåsende og kan frigøres med en nøgle ved strømsvigt. Værdierne 1,8 m og 180 kg er separate maksimumgrænser; om drevet egner sig til en bestemt port, afgøres af den samlede graf for længde og vægt.
Styring og kompatibelt tilbehør
WLA1 er en del af WL1024C. Separat WLA1 fungerer som en reservedel. WL1024 er en ekstra motor uden styring; der er ikke brug for en ekstra styreenhed. Følgende fremgangsmåder gælder for WLA1 med fire LED'er L1–L4; kontrollér mærkningen og betjeningselementerne på det monterede printkort, før du foretager indgreb.
| Hvad | Hvorfor | Type |
|---|---|---|
| Ekstra motor | Til den anden portfløj; separat motorledning. | NICE WL1024 |
| Fotoceller | Beskyttelse af gennemkørslen, BlueBUS uden polaritet. | NICE EPMB |
| Advarselslampe | Advarer om bevægelse; FLASH-stik og blinklysfunktion. | NICE WLT |
| Radio og fjernbetjening | SM-stikmodtager og kompatibel kodning; valg og parring. | NICE OXIBD + NICE MYGO4 |
| Backupbatteri | Portbetjening ved strømsvigt; dedikeret stik. | NICE PS424 |
| Solenergiforsyning | Til steder uden lysnet; må ikke tilsluttes lysnettet. | NICE Solemyo |

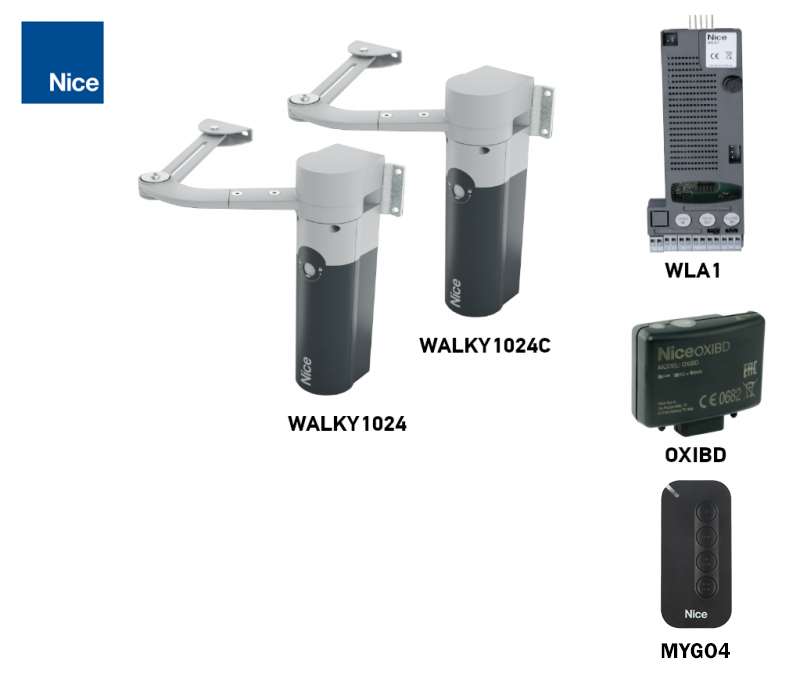

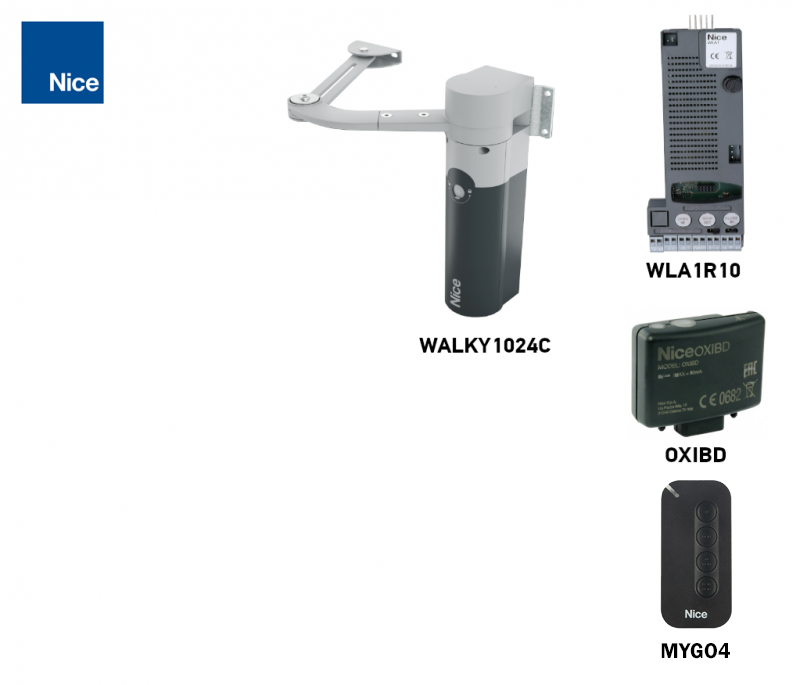

Sæt til én eller to portfløje
En separat WL1024C driver én portfløj. Ved en dobbeltfløjet port styrer den også en ekstra motor NICE WL1024 uden egen styreenhed. Vælg antal motorer og udstyr ud fra det konkrete sæt. To motorer øger ikke grænsen for den enkelte portfløj.
| 1 portfløj | Separat drev | 2 portfløje |
|---|---|---|
| Grundsæt Med fotoceller Med tilbehør  | Separat WL1024C Én motor med WLA1-styring; udstyret skal suppleres. | Grundsæt Med fotoceller Med tilbehør  |
Hvornår skal du vælge WALKY WL1024C?
Velegnet til lettere hængslede låger med plads til en leddelt arm. Lågefløjen skal bevæge sig jævnt og blive stående, når den slippes. Motoren løser ikke problemer med beskadigede hængsler, friktion eller vindpåvirkning af en tæt beklædning.
| Betingelse | Grænse for én lågefløj |
|---|---|
| Længde maks. | 1,8 m ved en vægt på maks. 100 kg; åbning op til 110° afhængigt af geometrien. 180 kg ved en længde på 0,8 m med fuldlængdearm. |
| Længere lågefløje skal overholde den fælles graf. | Længde maks. 1,6 m ved en vægt på maks. |
| 100 kg; åbning maks. | 90°. 1,6 m ved en vægt på maks. 100 kg; åbning maks. 90°. |
| Lågefløjens højde | Maks. 2 m med både fuldlængdearm og forkortet arm. |
| Drift | Maks. 100 fulde cyklusser pr. dag; styreenheden begrænser til ca. 50 cyklusser/time. Kontinuerlig drift i ca. 10 min., derefter kræves en pause. |

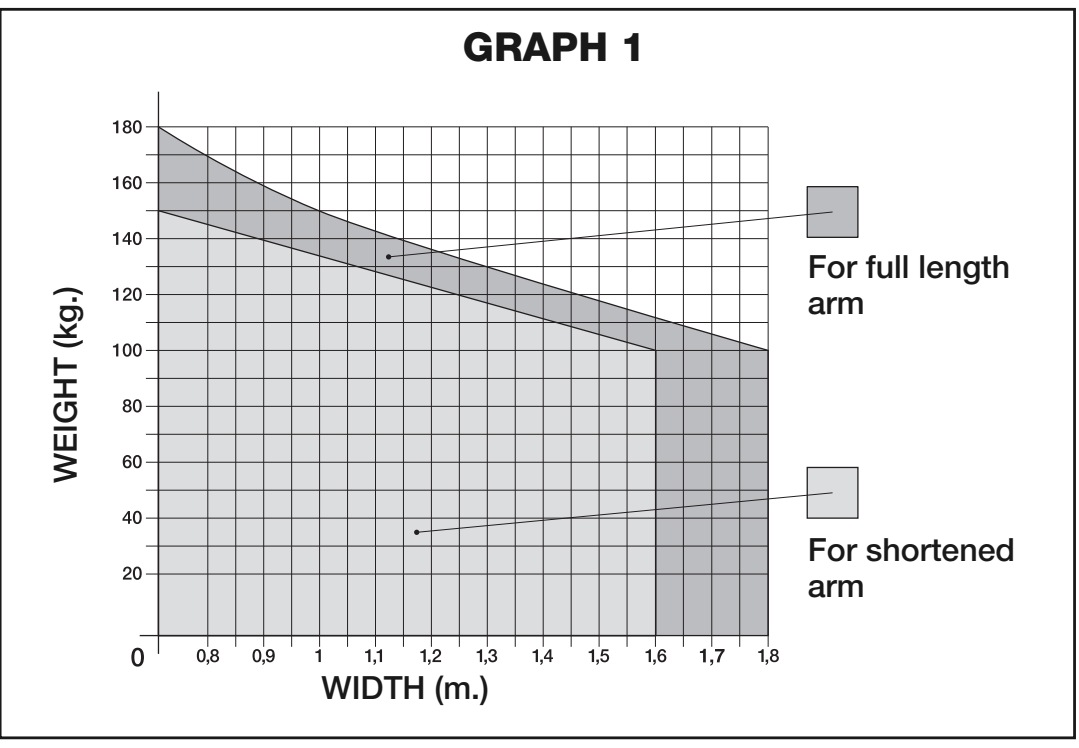

WALKY-belastningsgraf: lågefløjens længde i m på den vandrette akse, vægt i kg på den lodrette akse; grå områder for fuldlængdearm og forkortet arm
Skæringspunktet mellem vægt og længde skal ligge i det relevante grå område. Beklædningens areal, vind, hængslernes mål og monteringsmål skal også vurderes. Hvis du har brug for at få bekræftet dit valg, kontakt os med mål, vægt og billeder af lågen.
Vejledende levetid
Belastningsindekset fastsættes ud fra det samlede interval for længde og vægt, hvorefter miljøpåvirkninger lægges til. Grafen viser et estimat for antal cyklusser, ikke en garanti eller et antal år.
| Påvirkning | Indeks: fuldlængdearm / forkortet arm |
|---|---|
| Længde under 1,2 m | Vægt over 100 kg: 55 % / 65 %. Vægt under 100 kg: 30 % / 50 %. |
| Længde 1,2–1,6 m | Vægt over 80 kg: 55 % / 65 %. Vægt under 80 kg: 40 % / 50 %. |
| Længde over 1,6 m | Vægt over 60 kg: 55 %. Vægt under 60 kg: 40 %. Forkortet arm må ikke anvendes. |
| Temperatur / luftfugtighed | Over 40 °C eller under 0 °C, eller luftfugtighed over 80 %: +15 % / +15 %. |
| Fuld, vindtæt beklædning | +15 % / +10 %. |
| Vindudsat placering | +15 % / +10 %. |

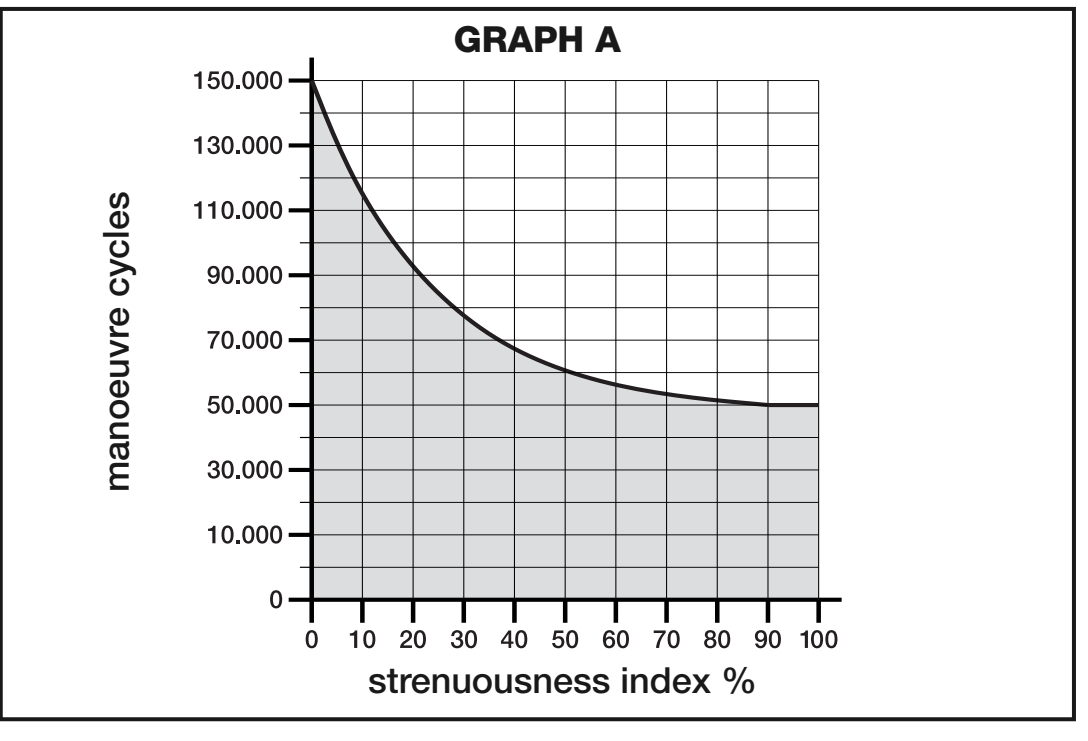

Vejledende WALKY-levetidsgraf: summen af indeks i % på den vandrette akse, antal cyklusser på den lodrette akse
Hvis vægten ligger præcis på grænsen mellem to intervaller, skal du bruge det højeste af de to tilstødende indeks ved vurdering af sikkerhedsmarginen. Levetidsindekset erstatter ikke grafen for motorens egnethed.
Montering af motor og leddelt arm
Montering, nettilslutning og sikkerhedstest skal udføres af en kvalificeret tekniker. Afbryd strømmen og batteriet før indgreb. Ved både åbning og lukning kræves faste mekaniske stop; de medfølger ikke automatisk sammen med motoren.
Plads til armen og målene A / B / E
| Mål | Betingelse |
|---|---|
| Søjlebredde | Mindst 80 mm. Ved en bredde på 80–135 mm monteres det bageste beslag drejet 90° som vist på tegningen. Det er bredden på monteringsfladen, ikke et universelt tværsnit for søjlen. |
| Fri plads E | 80–299 mm: armen skal forkortes, åbning maks. 90°. Fra 300 mm: fuldlængdearm, åbning op til 110° afhængigt af geometrien. |
| A og B med fuldlængdearm | Mål hængslets og beslagets position som vist på tegningen. Punkt A/B skal ligge i grafens grå område for den ønskede vinkel. |
| Placering | Motoren monteres lodret; armen monteres øverst på lågefløjen. Motoren må ikke monteres omvendt med armen nedad. |

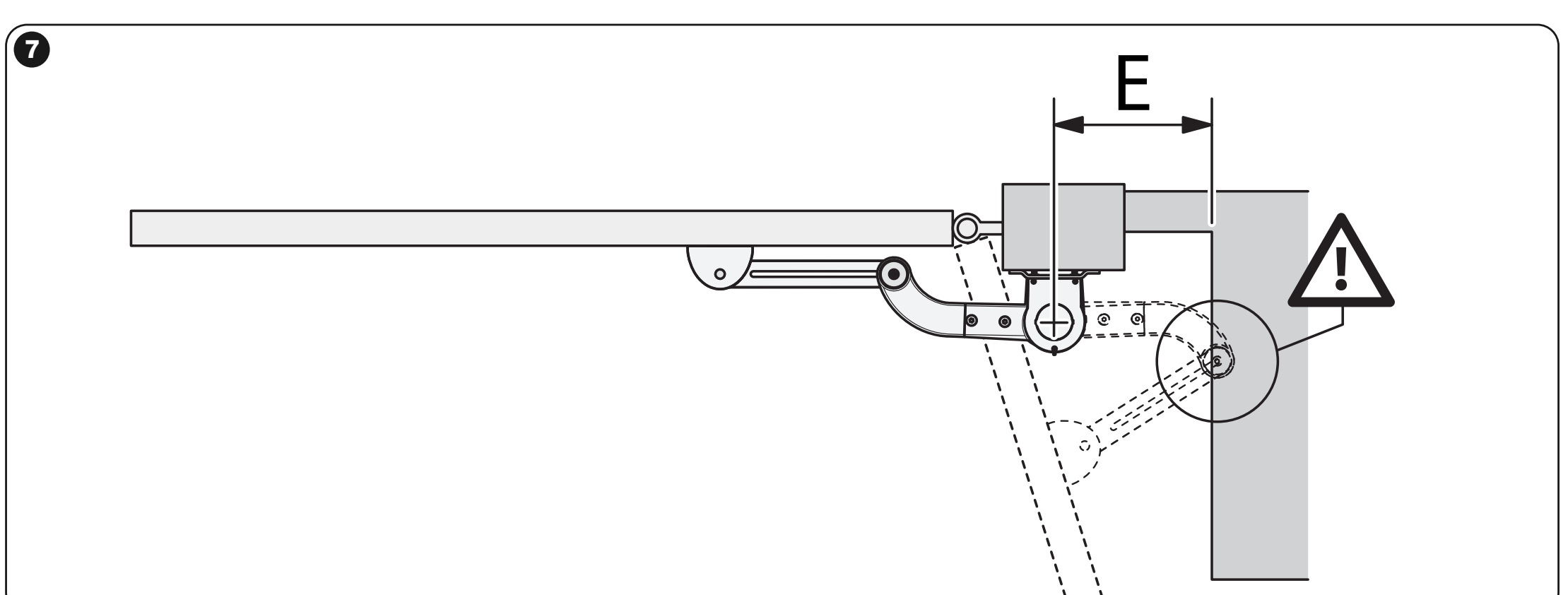

WALKY: måling af fri plads E bag den leddelte arm

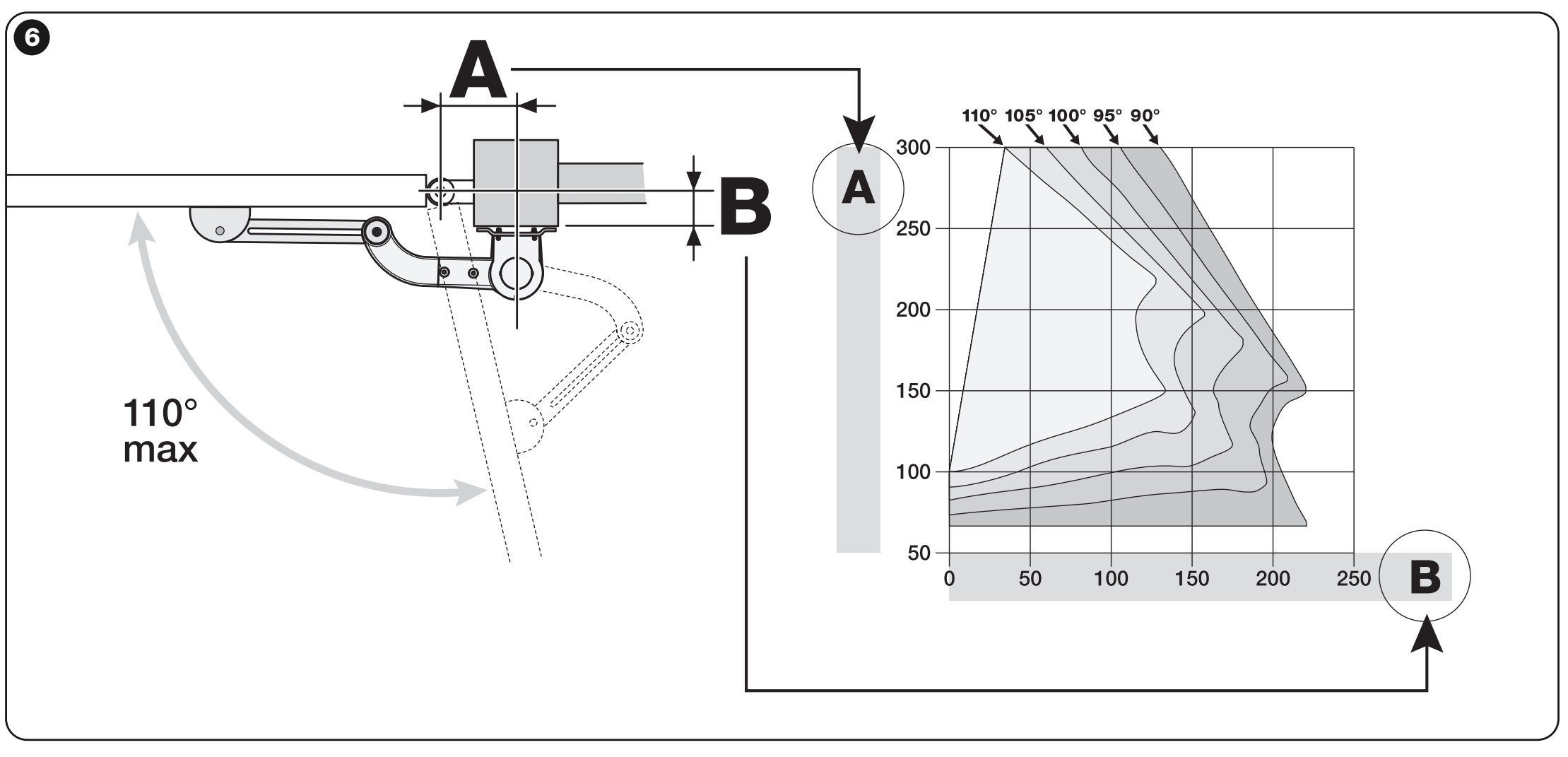

WALKY med fuldlængdearm: målene A og B i mm og graf for åbning på 90–110°
Montering af beslag og fuldlængdearm
- Saml armen og det bageste beslag som vist på tegningen. Armets bøjede del skal vende mod lågen; tappe og låseringe skal gå korrekt i indgreb.
- Markér motorens position ud fra A/B. Fastgør det bageste beslag i et bærende underlag; montøren vurderer valg af ankre og konstruktionens styrke.
- Monter motoren lodret. Bestem det forreste beslags placering på lågefløjen med motoren frigjort og lågen lukket; overhold højdeplaceringen, herunder kontrolmålet på 75 mm som vist på tegningen.
- Fastgør det forreste beslag på lågefløjens solide ramme. Sørg først for, at dets placering kan justeres. Kontrollér manuelt hele bevægelsesbanen, armens frie bevægelse og kontakt med begge stop.
- Når den lukkede lågefløj er justeret, fastgøres beslaget endeligt med alle tre skruer. Fastgør armen med en tap og en låsering.

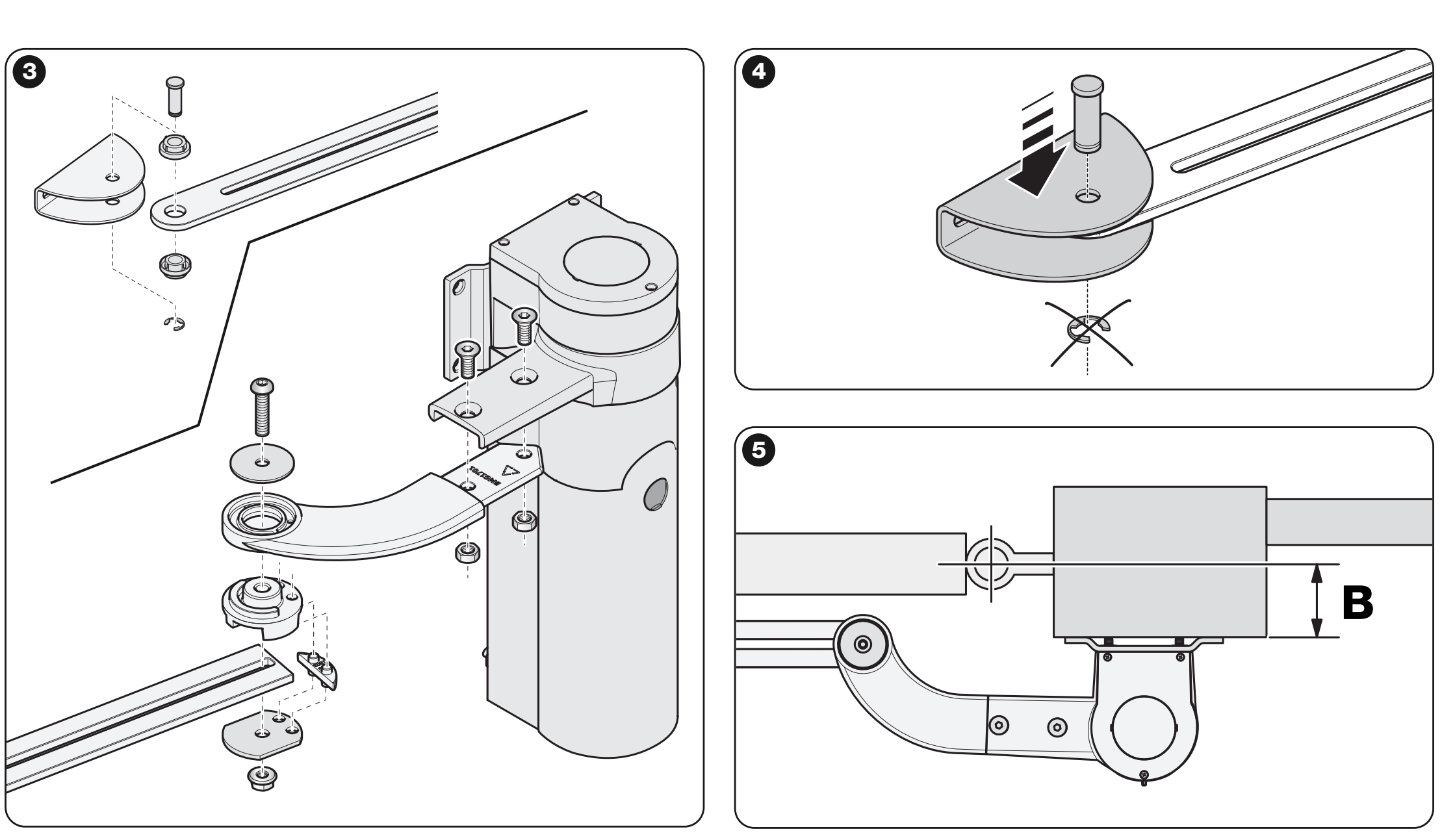

WALKY: samling af arm, bageste beslag og placering af målet B

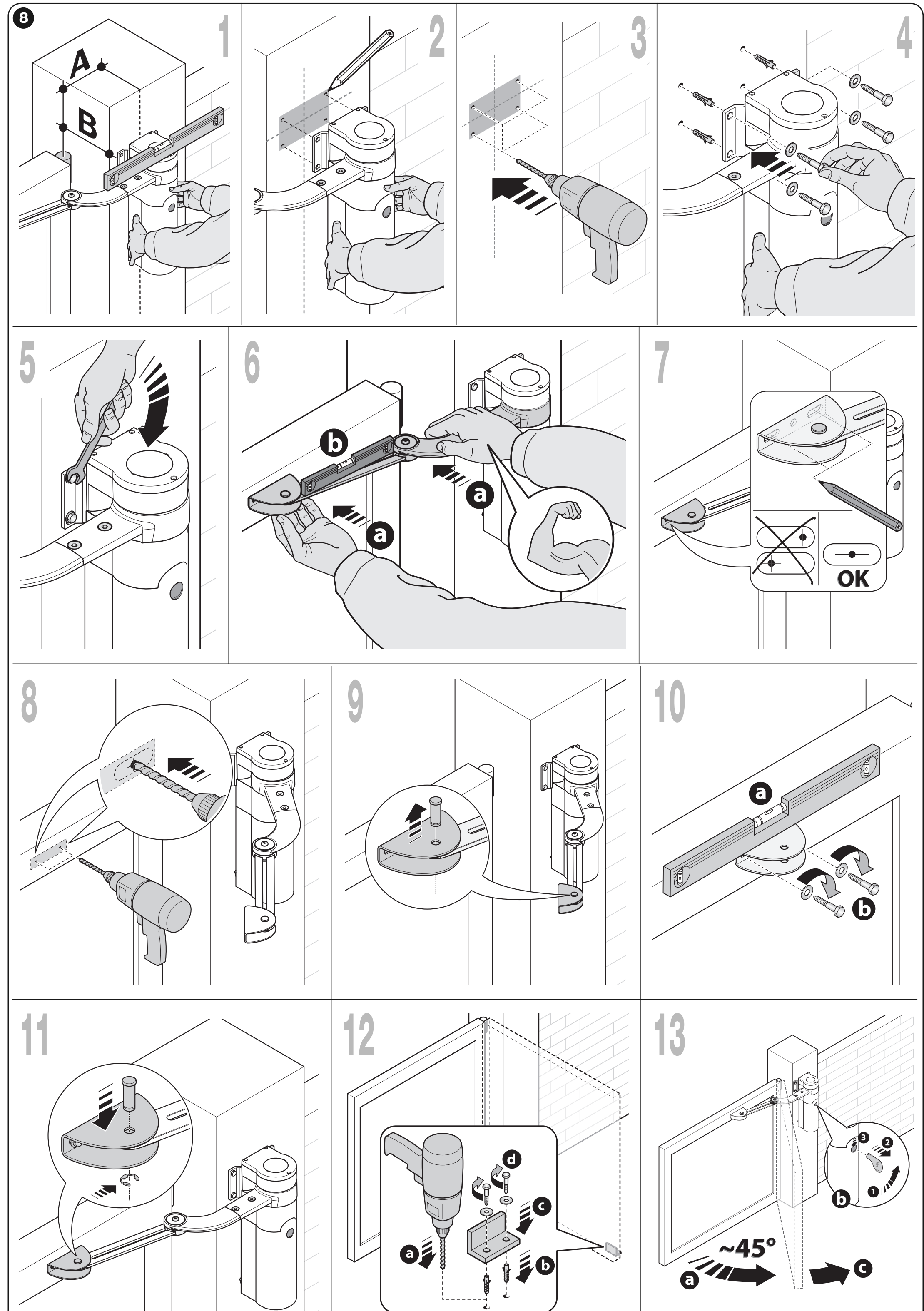

WALKY: montering på søjle, højde for lågefløjens beslag og endelig fastgørelse af armen

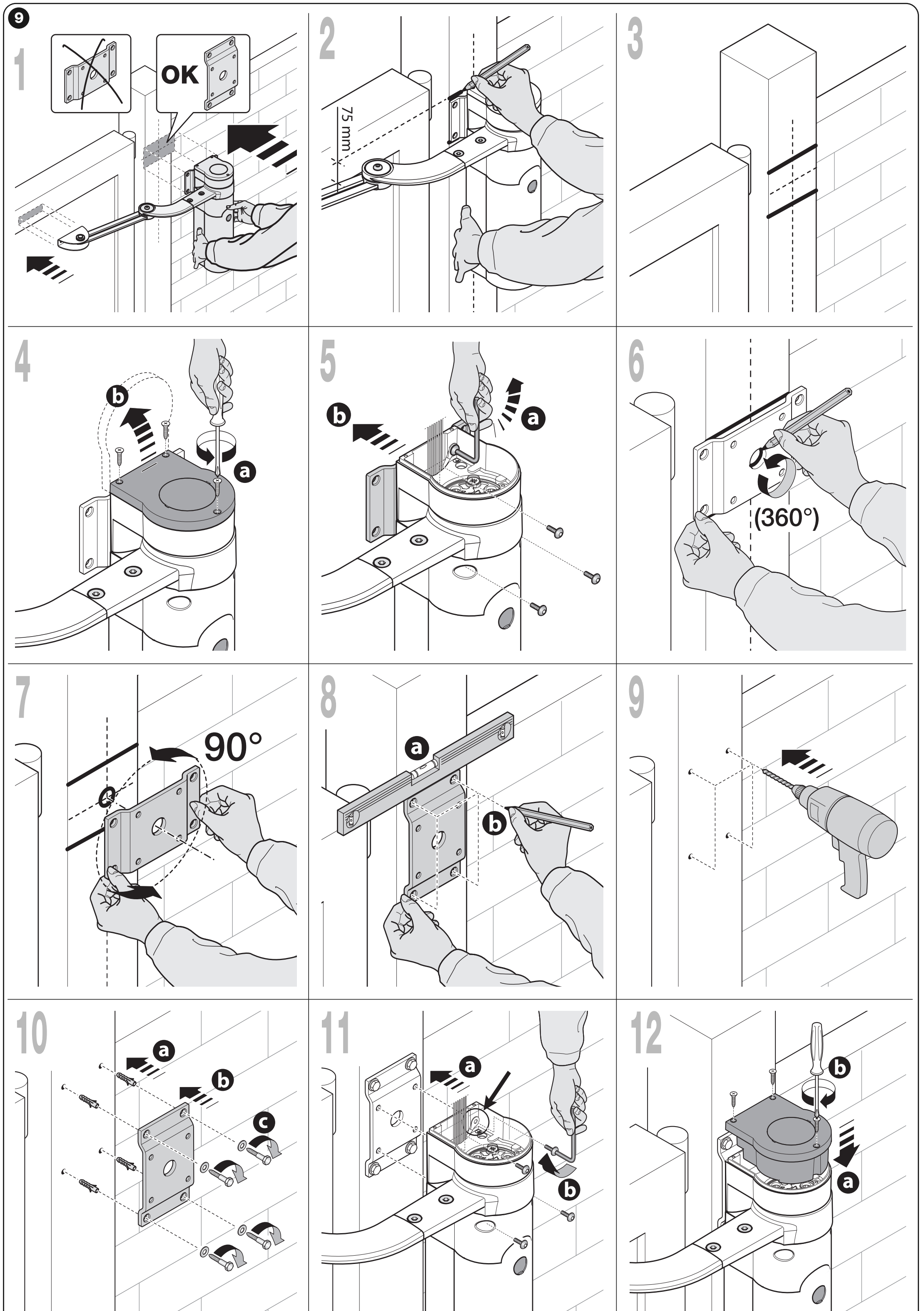

WALKY på søjle med bredde 80–135 mm: det bageste beslag drejes 90°
Montering med forkortet arm
Forkortning er en ændring, der foretages ved monteringen, når plads E er under 300 mm. Kontrollér først grænserne for den forkortede arm og geometrien. Målet C er afstanden mellem armens tapakser; den bestemmes ud fra skæringspunktet for A/B i grafen. Den forkortede del må ikke skæres af på et skøn.
- Vælg C i grafen ud fra målene A/B; åbning maks. 90°.
- Saml armen i kontrolpositionen, før du skærer. Kontrollér både i lukket og åben position beslagets placering og hængslets akse med en snor som vist på tegningen AA/BB.
- Først når hele bevægelsesbanen er godkendt, justeres længden som vist på tegningen, skarpe kanter fjernes, og monteringen færdiggøres.
- Kontrollér igen stoppene, den frie bevægelse og at arm, søjle og lågefløj ikke kolliderer.

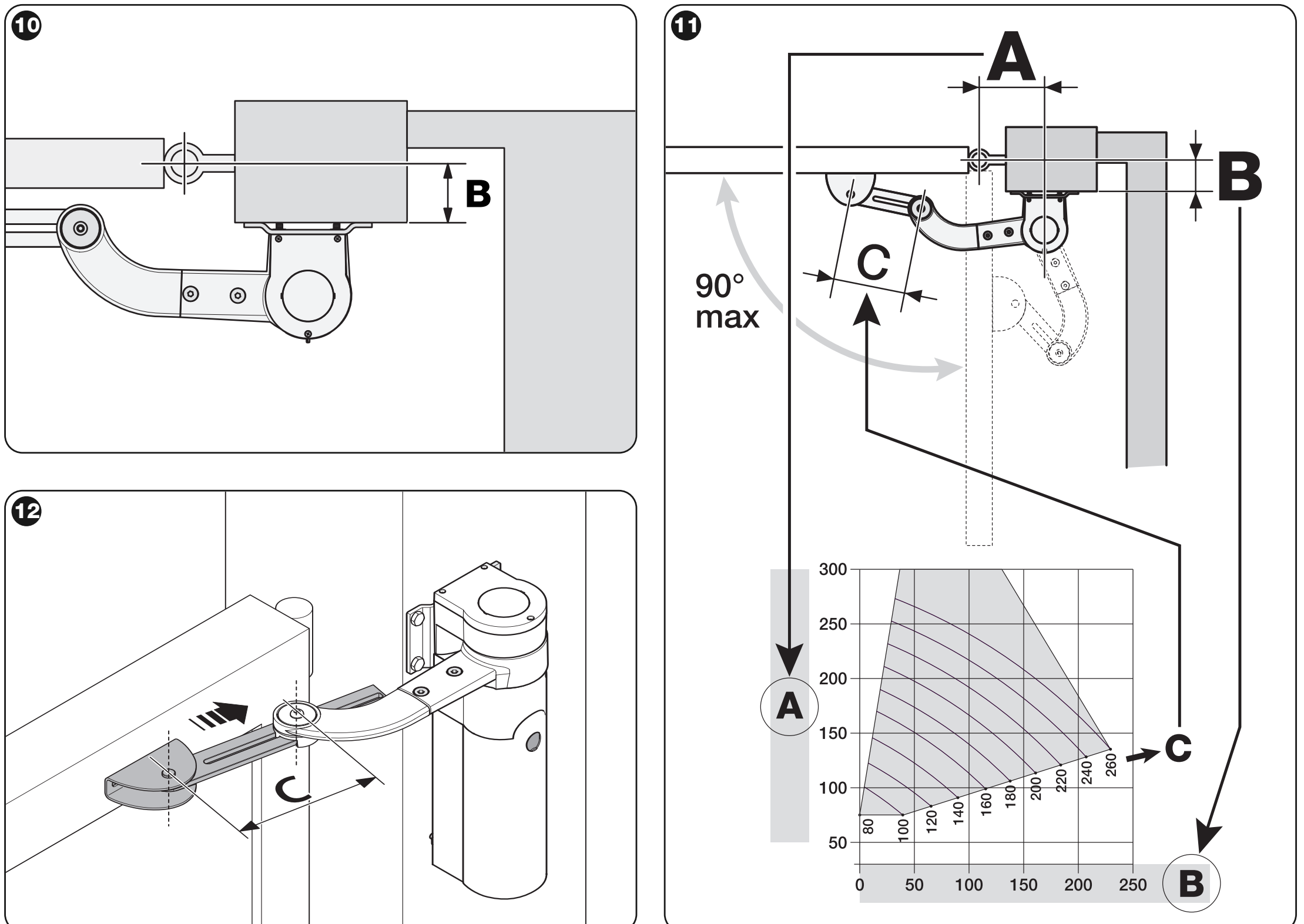

WALKY: målene A, B og C samt graf for forkortet arm med åbning op til 90°

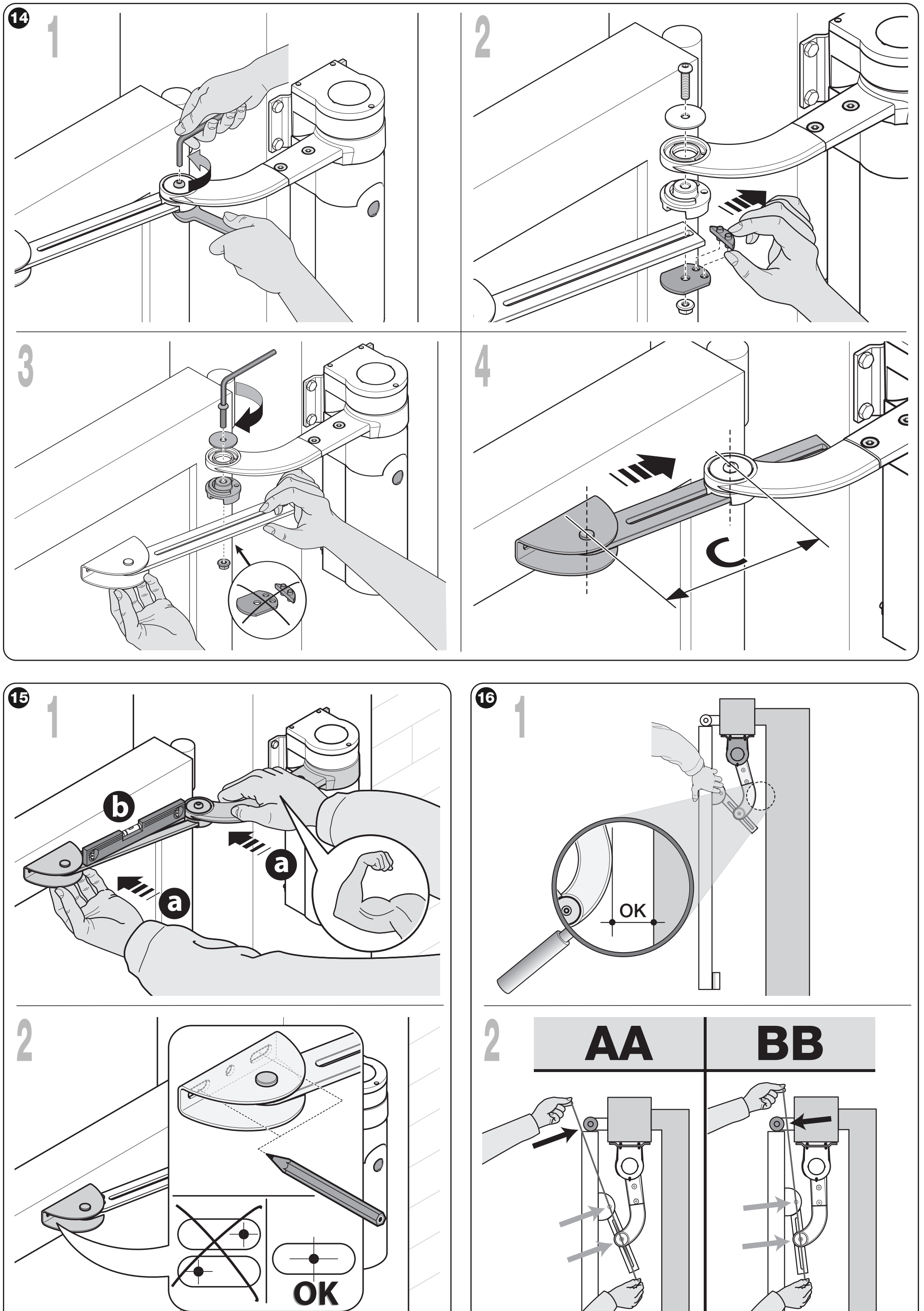

WALKY: indstilling af C og kontrol af hængselaksen i positionerne AA og BB

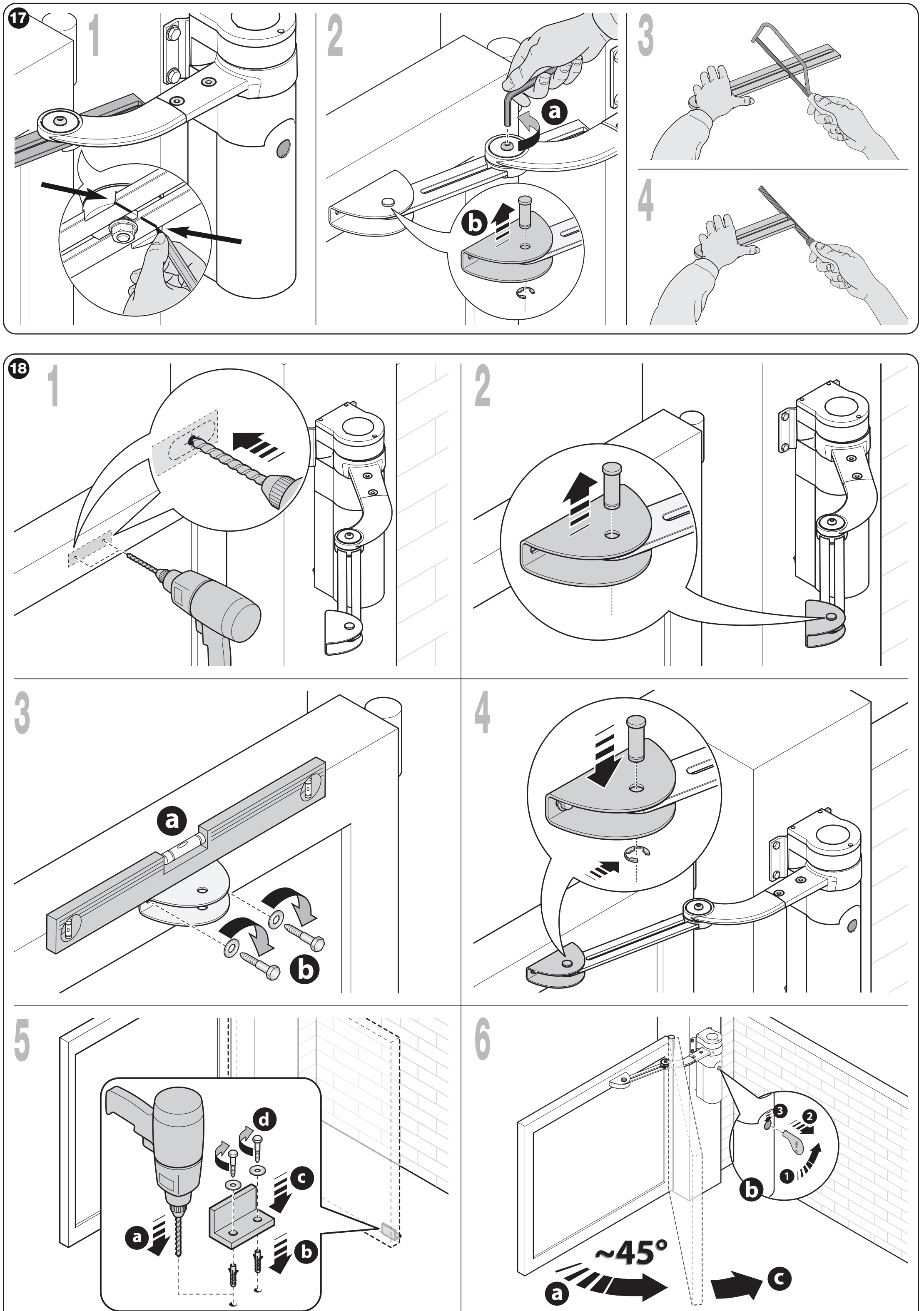

WALKY: afkortning og færdigmontering af armen efter kontrol af geometrien
Tilslutning af styreenheden WLA1
Motoren WL1024C indeholder både styringen WLA1 og netstrømsmodulet. Adskil net- og signalkabler, og brug kabelgennemføringer, pakninger og alle dækselskruer. Kablerne må ikke hindre dækslets bevægelse eller dække LED'en.
Kabelføring og maksimale længder
| Ledning | Kabel / maksimal længde |
|---|---|
| Net 230 V AC | 3 × 1,5 mm² / 30 m. Ved længder over 30 m skal der bruges 3 × 2,5 mm² og beskyttelsesjord ved automatikken. |
| Elektrisk lås ELS | 2 × 1 mm² / 6 m. |
| BlueBUS | 2 × 0,5 mm² / 20 m; ved 20–40 m skal der bruges 2 × 1 mm². |
| Nøglekontakt | 2 kabler 2 × 0,5 mm² / 50 m; ét kabel 4 × 0,5 mm² kan også bruges. |
| Anden motor WL1024 | 3 × 1,5 mm² / 6 m. |
| Antenne | RG58 / højst 20 m; mindre end 5 m anbefales. |
Netstrøm og jordforbindelse
Faselederen L og nul-lederen N tilsluttes i henhold til netstrømsmodulets mærkat. Beskyttelseslederen PE skal tilsluttes den markerede jordklemme. Afbryderen skal gøre det muligt at afbryde hele automatikken sikkert; batteriet skal afbrydes separat.

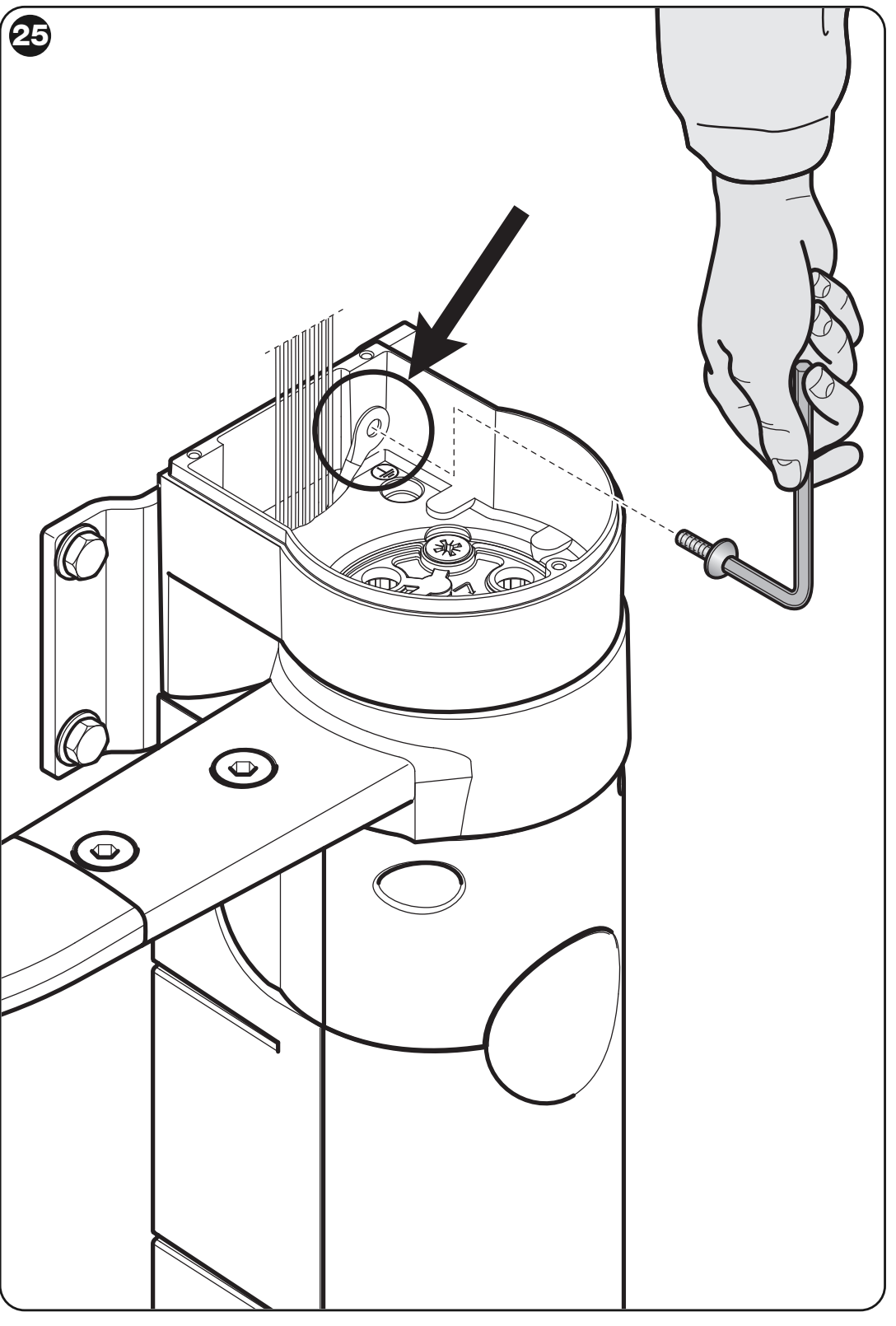

WALKY: adgang til netstrømsmodulet og beskyttelsesjorden
Orientering af WLA1-kortet

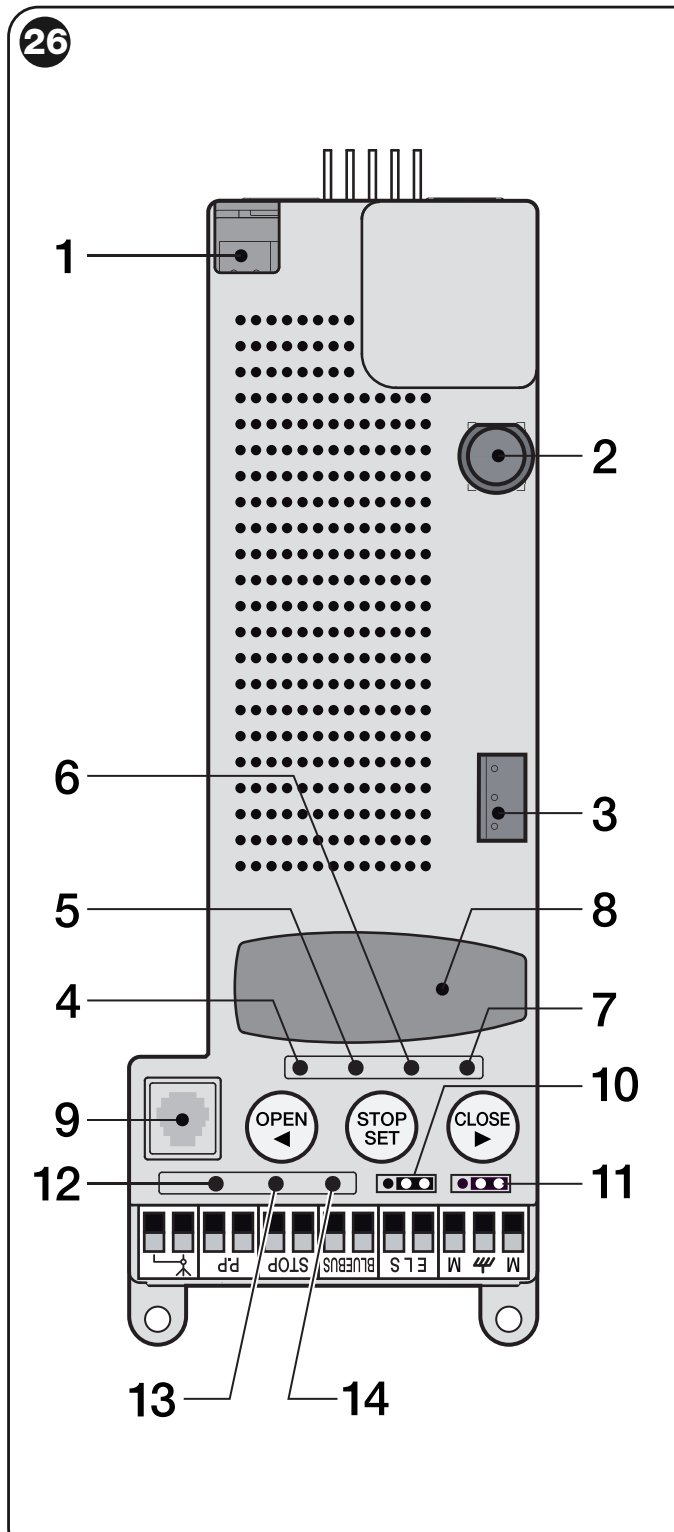

WLA1: stik, jumpere JA/JB, knapper og LED'er; numrene svarer til tabellen
| Nummer i illustrationen | Komponent |
|---|---|
| 1 / 2 / 3 | Batteri- eller Solemyo-stik / sikring / motorstik. |
| 4 / 5 / 6 / 7 | Programmerings-LED'er L1 / L2 / L3 / L4. |
| 8 / 9 | SM-modtagerstik / BusT4-grænseflade. |
| 10 / 11 | Jumpere JA / JB til portopsætning. |
| 12 / 13 / 14 | LED'er P.P. / STOP / BlueBUS. |
Klemmer og tilbehørets polaritet
| Klemme / stik | Anvendelse |
|---|---|
| BlueBUS | Tolederforsyning og kommunikation til kompatible enheder, uden polaritet. Ikke en universel 24 V-udgang. |
| P.P. | Potentialfri NO-kontakt til trinvis styring; selve kontakten har ingen polaritet. |
| STOP | Indlært sikkerhedsindgang NO, NC eller 8,2 kΩ. En ændring af hviletilstanden standser bevægelsen og medfører en kort reversering. |
| Hjælpestrøm + / − | Plus (+) er den markerede venstre P.P.-klemme, minus (−) den markerede venstre STOP-klemme, når den ses i detaljevisningen nedenfor. Ved netstrøm eller Solemyo 18–31 V DC; med PS424 cirka 11–14 V DC, samlet maks. 200 mA. Forbliver aktiv også i standbytilstand. |
| ELS | Elektrisk lås fra fabrikken 12 V AC, maks. 15 VA; vekselspænding har ingen plus/minus. En anden tilstand kræver indstilling via Oview. |
| FLASH på netstrømsmodulet | WLT eller en 12 V DC-lampe på op til 21 W; beregnet stik og blinklysfunktion. Må ikke forveksles med ELS eller hjælpestrømforsyningen. |
| SM / BusT4 | Modtager til stikmontering / servicegrænseflade; ikke klemmer til tilbehørsforsyning. |
| Antenne | Signal og afskærmning i koaksialkablet; ikke strømforsyningens +/−. |

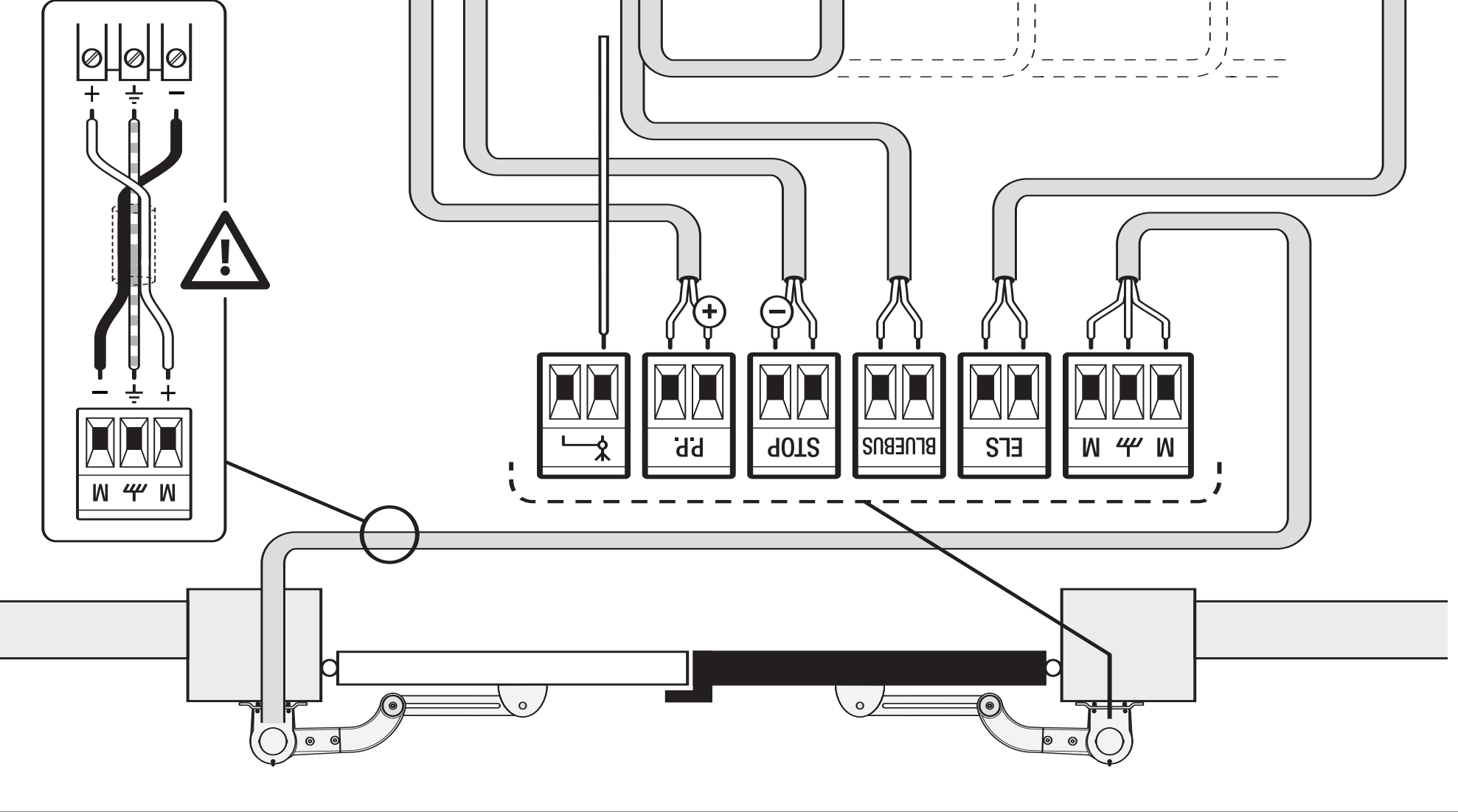

WLA1: detalje af klemmerne P.P., STOP, BlueBUS, ELS og den anden motor

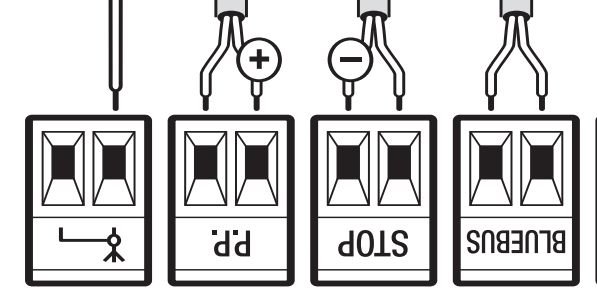

WLA1: hjælpestrøm plus på P.P. og minus på STOP; orientering som vist i detaljen
Anden motor WL1024
Motor uden styring NICE WL1024 tilsluttes den dertil beregnede trepolede motorklemrække. De to yderste ledere er motorledere; midterklemmen med jordsymbolet er PE, ikke minus. Polariteten på motorudgangen ændres afhængigt af retningen; den er ikke en strømforsyning til tilbehør. Den integrerede motor tilsluttes med sit eget stik, som kun kan vende korrekt på én måde. Indstil JA/JB efter den samlede opsætning.
BlueBUS-fotoceller og adresser
NICE EPMB tilsluttes parallelt til BlueBUS med to ledere uden polaritet. TX og RX i samme par skal have ens jumpere; hvert par skal have en forskellig adresse. Gentag indlæringen af enhederne. Relæfotoceller må ikke tilsluttes direkte til BlueBUS.
| Adresse | Funktion på WALKY |
|---|---|
| FOTO / FOTO II | Par aktive under lukning; stopper og vender bevægelsen. |
| FOTO 1 / FOTO 1 II | Par aktive under både åbning og lukning. |
| FOTO 2 / FOTO 2 II | Par aktive under åbning; stopper og vender bevægelsen. |
| FA1 / FA2 | Åbningskommando; erstatter ikke et beskyttelsespar. På både den understøttede TX og RX afbrydes jumper A. |
| BlueBUS-kapacitet | Højst 15 enheder: op til 6 sikkerhedspar, 2 par med åbningsfunktion og 4 understøttede kommandoenheder. |
Indstil jumpernes nøjagtige placering i henhold til vejledningen til EPMB-fotocellerne for den valgte adresse. Vælg parrets placering efter det område, der skal beskyttes; kontrollér efter indlæringen hver enkelt dobbelts reaktion ved faktisk åbning og lukning.

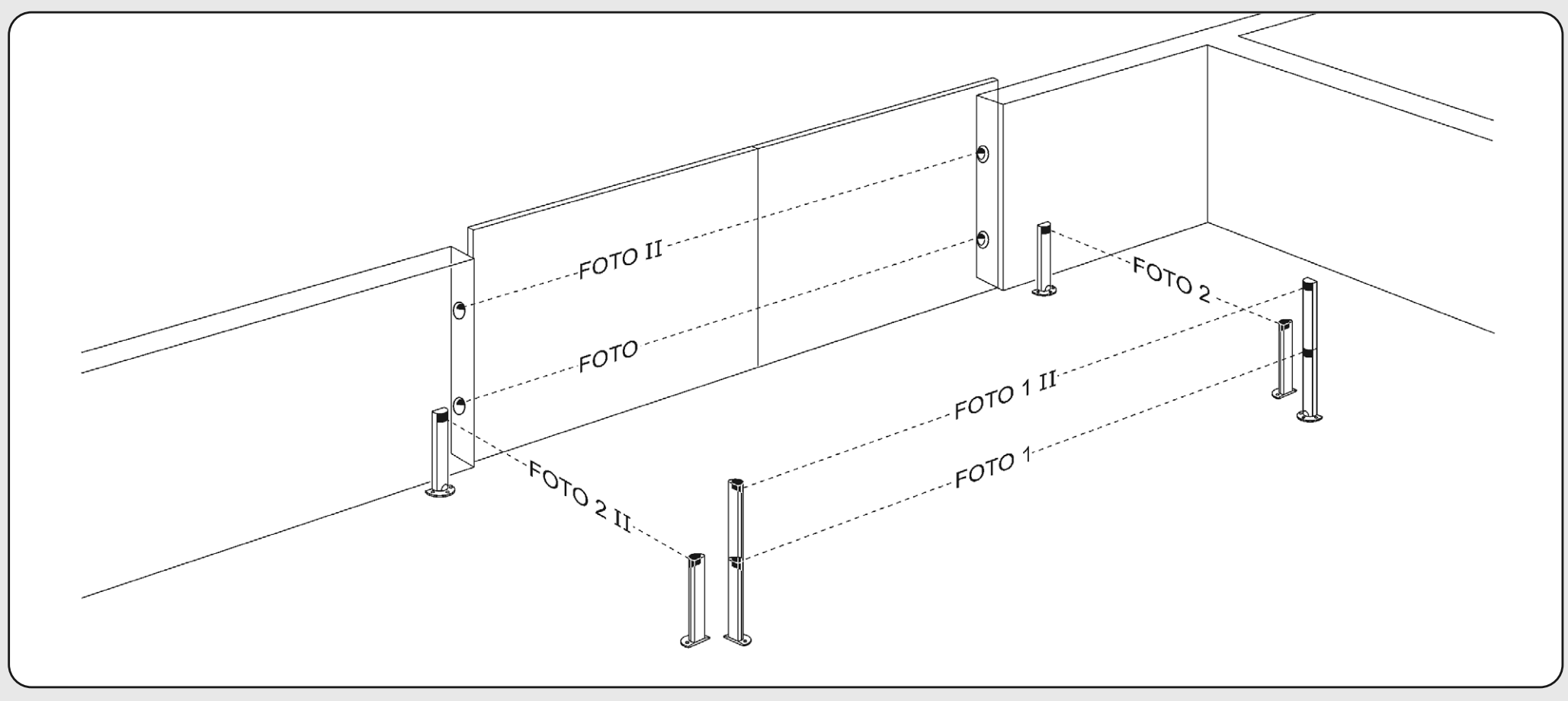

WALKY: positioner for FOTO-par, FOTO II, FOTO 1, FOTO 1 II, FOTO 2 og FOTO 2 II
Adressen FOTO 3 er ikke tilladt på WLA1. Overfør ikke adresseringen fra en anden motor.
STOP-sikkerhedsindgang
NO-kontakter forbindes parallelt, NC-kontakter i serie. To understøttede 8,2 kΩ-modstandsenheder kan tilsluttes parallelt; ved flere enheder skal den foreskrevne kaskadeforbindelse med kun én slutmodstand anvendes. Installatøren fastlægger en blandet NO/NC/modstandsforbindelse i henhold til vejledningen. Styreenheden gemmer hviletilstanden under indlæringen; efter en ændring skal den indlæres igen og afprøves. Sæt ikke den krævede portbeskyttelse ud af funktion med en modstand.
WLT-advarselslampe og ELS-udgang
NICE WLT kan monteres øverst på WL1024C og tilsluttes det dertil beregnede stik FLASH på strømforsyningsmodulet. Under bevægelse skal den blinke i blinklystilstand: 0,5 s tændt / 0,5 s slukket. WLT har også en funktion som orienterings- eller skumringslys; vælg den ønskede funktion i henhold til vejledningen.
Hvis WLT monteres separat uden for motoren, tilsluttes det til ELS, hvis funktion skal ændres via Oview. ELS er fra fabrikken en udgang til lås, ikke til blinklys. Vend ikke WLT-stikket, og fastlæg ikke polariteten ud fra P.P./STOP.
| Valgt funktion | Udgangens elektriske grænseværdier |
|---|---|
| Elektrisk lås | 12 V AC / højst 15 VA, uden polaritet. |
| Blinklys | WLT eller 12 V DC-lampe / højst 21 W. |
| Anden lampe eller relæ | Ved 24 V DC-forsyning −30 % / +30 %, maks. 4 W; med PS424 12 V DC −10 % / +25 %, maks. 4 W. Kontrollér indstillingen og kompatibiliteten før tilslutning. |
PS424-reservebatteri
NICE PS424 følger ikke automatisk med motoren. Tilslut det til det dertil beregnede stik først efter afsluttet montering, indlæring og afprøvning. Ved strømsvigt falder spændingen på hjælpeudgangen. Antallet af bevægelser afhænger af porten, strømforbruget og batteriets tilstand.

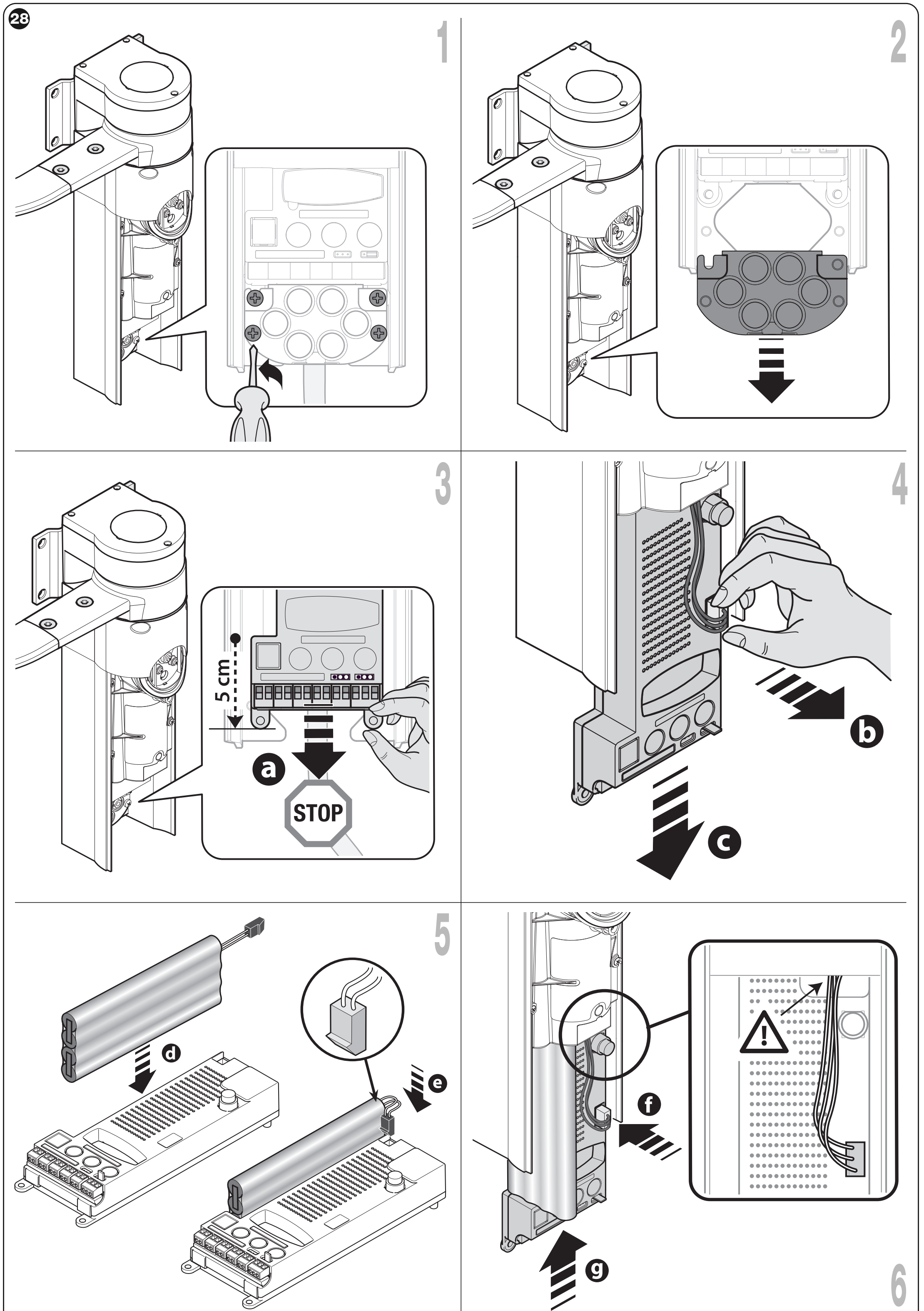

WALKY: tilslutningsmodtager SM og montering af PS424-reservebatteri
Solemyo og servicegrænseflade
NICE Solemyo bruger det samme dertil beregnede stik som reserveforsyningen. Ved brug af Solemyo må netforsyningen ikke være tilsluttet samtidig. Indstil reduktionen af strømforbruget og solcelleanlægget i henhold til systemet. Oview tilsluttes BusT4 og giver adgang til yderligere indstillinger og diagnostik. Indstillingen Stand-by BlueBUS via L4 er ikke det samme som funktionen Stand-by All via Oview.
Første opstart og indlæring
Afspær portområdet for personer. Efter tilslutning af strøm skal BlueBUS blinke én gang i sekundet, fotocellerne TX/RX skal indikere drift, og blinklyset skal være slukket i hviletilstand. Afbryd strømmen ved forkert status, og kontrollér tilslutningerne. Indlæring er ikke en sikkerhedsafprøvning.
1. Indlæring af BlueBUS og STOP
- Hold OPEN + STOP/SET nede i ca. 3 s.
- Slip, når L1 og L2 blinker hurtigt.
- Vent, til processen er afsluttet. STOP-LED'en skal lyse, og L1/L2 skal slukke; L3/L4 kan begynde at blinke for at angive, at portpositionerne skal indlæres.
Udfør indlæringen, også uden tilsluttet tilbehør. Gentag indlæringen, hver gang en enhed tilføjes eller fjernes.
2. JA / JB afhængigt af opsætning og portfløjenes rækkefølge
Før indlæringen skal du vælge den præcise opsætning på illustrationen: motorens position med styringen, én eller to portfløje samt eventuelt overlap mellem fløjene. Den sorte blok angiver styreenheden, og pilen angiver den overlappende portfløj. Indstil jumperne JA/JB præcist som vist på den relevante linje; vælg ikke positionen alene ud fra betegnelsen »venstre motor« uden at tage højde for illustrationens orientering.

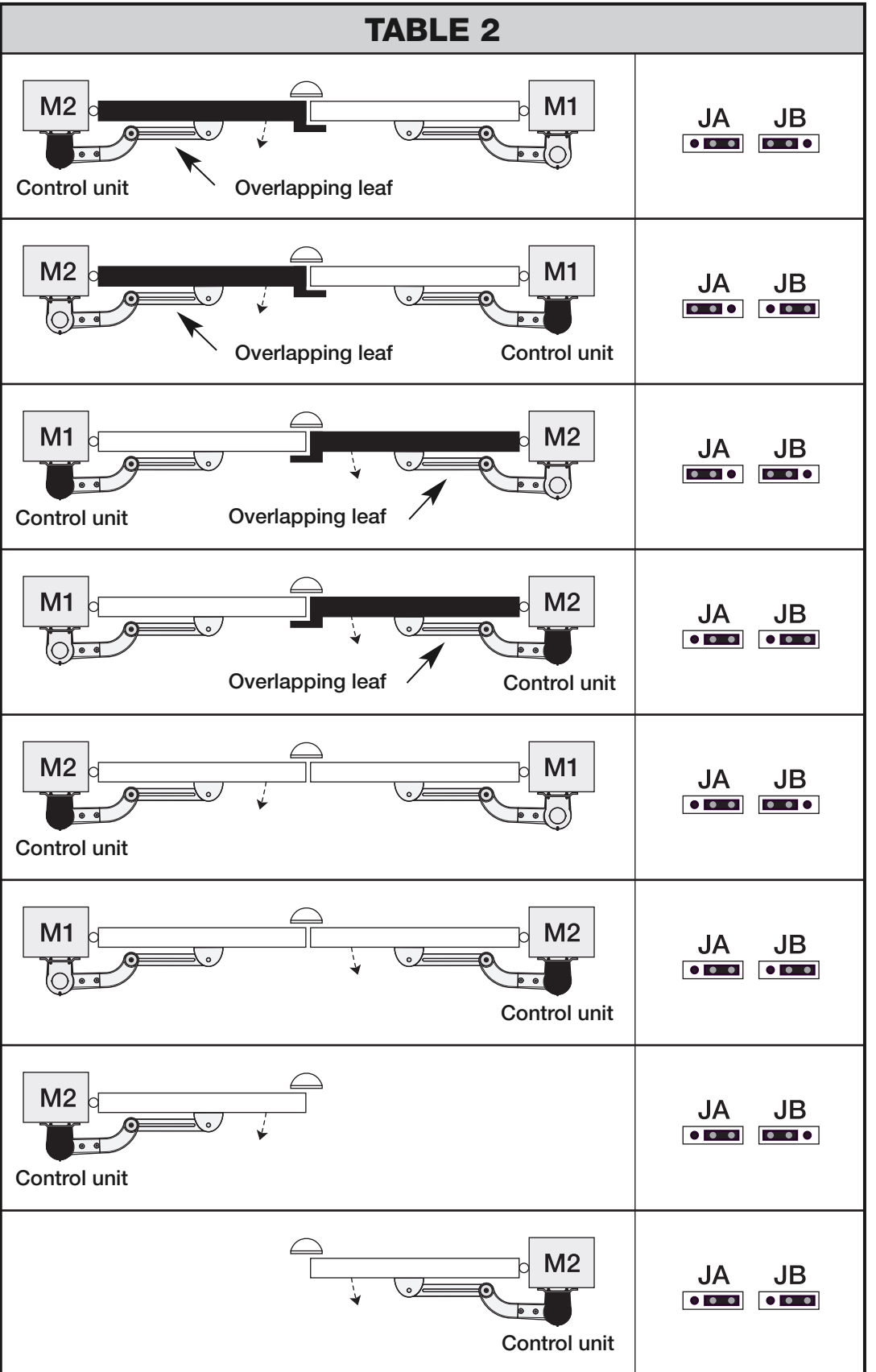

WALKY: otte portopsætninger og de tilsvarende jumperpositioner JA og JB
3. Indlæring af mekaniske stop
- Kontrollér, at der er faste stop ved både åbning og lukning. Frigør motorerne, placér portfløjene omtrent midt på deres vandring, og lås dem igen.
- Hold STOP/SET + CLOSE nede i ca. 3 s; slip, når L3/L4 blinker hurtigt.
- Følg rækkefølgen: langsom lukning af M1, langsom lukning af M2, langsom åbning af både M2 og M1, fuld hurtig lukning af begge. Ved én motor udføres den relevante sekvens for én portfløj.
- Hvis den første bevægelse ikke er mod lukket position, eller lukningen ikke begynder med M1, skal du stoppe med en vilkårlig knap. Kontrollér JA/JB, mens strømmen er afbrudt, og kontrollér om nødvendigt polariteten på motorledningerne til WL1024.
- Når indlæringen er fuldført, slukker L3/L4. Hvis en fotocelle, en kommando eller en anden enhed aktiveres, afbrydes indlæringen, og hele processen skal gentages.
Udfør derefter flere komplette åbninger og lukninger. Kontrollér igangsætning, normal hastighed, nedbremsning, stop ved stoppositionerne og sikkerhedsafprøvninger.
Programmering af WLA1 – fire LED'er L1 til L4
OPEN åbner, CLOSE lukker, og STOP/SET stopper; under indstilling bruges OPEN/CLOSE til at vælge LED'er. Ændring af kraft eller hastighed kræver en ny kontrol af bevægelsen og slagkræfterne. Kompensér ikke for en fejl i hængslerne ved at øge kraften.
Niveau I – ON/OFF-funktioner
- Hold STOP/SET nede i ca. 3 s, og slip, når L1 blinker.
- Vælg funktionens LED med OPEN/CLOSE.
- Tryk kort på SET. Et kort blink betyder OFF, et langt blink ON.
- Efter 10 s uden tryk afsluttes tilstanden, og ændringerne gemmes.
| LED – funktion | Funktion og fabriksindstilling |
|---|---|
| L1 – Automatisk lukning | ON: Efter åbning lukkes porten efter den tid, der er indstillet under II/L1. OFF: Venter på en kommando. Fabriksindstilling: OFF. |
| L2 – Lukning efter fotocelle | ON: Hvis fotocellen aktiveres under åbning eller lukning, forkortes pausen til 5 s. Hvis automatisk lukning var slået fra, og fotocellen aktiveres under lukning, aktiveres lukning efter den programmerede pause. OFF: Denne funktion er ikke aktiv. Fabriksindstilling: OFF. |
| L3 – Luk altid | ON: Hvis strømmen vender tilbage, mens porten står åben, lukkes den efter 5 s forvarsel med blinklys. OFF: Når strømmen vender tilbage, forbliver porten i sin aktuelle position. Fabriksindstilling: OFF. |
| L4 – Stand-by BlueBUS | ON: Ét minut efter bevægelsen slukkes BlueBUS og de almindelige LED'er; BlueBUS blinker langsomt. En ny kommando genoptager driften efter en kort forsinkelse. OFF: Denne strømbesparende tilstand er ikke aktiv. Fabriksindstilling: OFF. |
Niveau II – justerbare parametre
- Hold SET nede i ca. 3 s, slip, når L1 blinker, og vælg parameterens indgangs-LED med OPEN/CLOSE.
- Hold SET nede, og vent ca. 3 s, indtil LED'en for den aktuelle værdi lyser.
- Hold stadig SET nede, og vælg værdien med OPEN/CLOSE.
- Slip SET, og vent 10 s. Fed skrift angiver fabriksindstillingerne.
| Indgangs-LED – navn og beskrivelse | Indstillings-LED – værdi |
|---|---|
| L1 – Pausetid Gælder ved automatisk lukning ON. | L1 – 5 s L2 – 30 s L3 – 60 s L4 – 120 s |
| L2 – P.P.-sekvens Rækkefølge for kommandoer fra indgang og radio. | L1 – Åbn – stop – luk – stop L2 – Åbn – stop – luk – åbn L3 – Åbn – luk – åbn – luk L4 – Fællesdrift |
| L3 – Motorhastighed Hastighed ved normal drift. Kontrollér bevægelse og sikkerhed efter ændringen. | L1 – Langsom L2 – Middel L3 – Hurtig L4 – Meget hurtig |
| L4 – Motorkraft Indstiller begge motorer; mål stødkraften igen efter ændringen. | L1 – Niveau 1 – minimum L2 – Niveau 2 L3 – Niveau 3 L4 – Niveau 4 – maksimum |
I fællesdriftstilstand II/L2 → L4 ignoreres P.P. og Åbn under åbning; Luk vender bevægelsen. Under lukning vender P.P. og Åbn bevægelsen til åbning, mens Luk ignoreres. Forveksl ikke parameterens indgangs-LED med LED'en for den indstillede værdi.
Modtager og fjernbetjeninger
Radioen monteres i soklen SM når både netspænding og batteri er frakoblet. Kontrollér typen af monteret modtager og fjernbetjeningens kodning før parring. Udstyret kan variere mellem en separat motor og et komplet sæt.
Til NICE OXIBD vælg en kompatibel fjernbetjening, f.eks. NICE MYGO4. En eksisterende SMXI eller OXI kan bruge en anden kodning. Det er ikke nok, at frekvensen er den samme, 433,92 MHz.
| Tilstand | Kommandoer |
|---|---|
| Tilstand 1 | Udgang 1 – trinvis styring; 2 – delvis åbning 1; 3 – åbning; 4 – lukning. |
| Tilstand 2 | En enkelt knap gemmes til den valgte understøttede kommando. Avancerede kommandoer kræver en kompatibel modtager. |
Udfør parring, sletning af knap og rydning af radiomemory i henhold til vejledningen til den monterede OXIBD-modtager. Nulstilling af WLA1 erstatter ikke radiomemory i den indstikbare modtager. Tilslut OXIBD-antennen i henhold til dens antennestik.
Fejlfinding – hvad skal kontrolleres ved en fejl
Blinklyset gentager en kort række blink efter en pause på 1 s. Tæl blinkene i én række, og find først derefter årsagen. Sikkerhedsanordningen må ikke sættes ud af funktion ved at lave en brokobling.
| Blink | Årsag og løsning |
|---|---|
| 1 | BlueBUS stemmer ikke overens med den indlærte tilstand. Kontrollér kabler, enheder og adresser; gentag indlæringen. |
| 2 | Fotocellen blokerer bevægelsen: Fjern forhindringen, rengør og juster optikken. |
| 3 | Øget modstand eller aktivering af kraftbegrænsningen: Kontrollér hængsler, arm og fri passage; test kræfterne. |
| 4 | STOP har ændret tilstand: Kontrollér sikkerhedsanordningen og ledningsføringen. |
| 5 | Fejl i interne parametre: Vent mindst 30 s, og prøv at sende en kommando; hvis fejlen fortsætter, skal strømforsyningen afbrydes, og en fagtekniker tilkaldes. |
| 6 | Det maksimale antal bevægelser er overskredet: Vent nogle minutter, indtil driftsgrænsen er nulstillet. |
| 7 | Elektrisk fejl: Vent mindst 30 s; hvis fejlen fortsætter, skal en fagtekniker afbryde alle strømkilder og kontrollere printkortet/kablerne. |
| 8 | En vedvarende kommando blokerer en anden: Kontrollér, om en kontakt sidder fast, eller om P.P.-tidskontakten er aktiveret. |
| 9 | Automatikken er elektronisk blokeret: Den skal have en kommando til oplåsning; dette er ikke manuel oplåsning med nøgle. |
| LED i hviletilstand | Betydning |
|---|---|
| BlueBUS én gang i sekundet | Normal drift; 2 hurtige blink bekræfter en ændring af indgangen eller en modtaget kommando. |
| BlueBUS slukket / lyser konstant | Kontrollér strømforsyning, sikring og styreenhed; indikatoren ændres i standbytilstand. |
| STOP lyser | Den indlærte sikkerhedsindgang er i hviletilstand. |
| STOP er slukket | Kontrollér sikkerhedsindgangen; dens tilstand stemmer ikke overens med den indlærte tilstand. |
| L1 + L2 blinker langsomt | Det er nødvendigt at indlære enhederne. |
| L3 + L4 blinker langsomt | Det er nødvendigt at indlære endepositionerne. |
Nøddrift, mens kommandoen holdes inde
Hvis en sikkerhedsanordning er defekt, skal du fortrinsvis bruge manuel oplåsning. En montør kan under opsyn bruge hold-kommando-tilstanden: Send en kommando, gentag den inden for 3 s, og hold knappen inde; efter cirka 2 s bevæger porten sig kun, mens knappen holdes inde. Området skal være frit, og hele porten skal være synlig. Det er ikke en erstatning for reparation af sikkerhedsanordningen.
Manuel oplåsning ved strømsvigt
Lås kun en stillestående port op. Ved mekanisk fejl, farlig bevægelse eller kraftig vind skal portbladet først sikres forsvarligt.
- Løft dækslet til oplåsningsmekanismen, og sæt nøglen i.
- Drej nøglen næsten en hel omgang med uret. Portbladet kan nu flyttes manuelt.
- Lås porten ved at dreje nøglen mod uret, og flyt forsigtigt portbladet, indtil mekanismen går i indgreb.
- Tag nøglen ud. Drej frigørelsesskiven 90° mod uret, så åbningen dækkes, og luk dækslet.
WALKY: A – frigørelse med nøgle; B – genindkobling af drevet
Sletning af WLA1-hukommelsen
Nulstilling gendanner fabriksindstillingerne og sletter enhedens indlærte data. Mens porten står stille, skal du holde OPEN + CLOSE, indtil L1 og L2 begynder at blinke. Udfør derefter indlæring af enheder og mekaniske stop samt sikkerhedstestene igen. Hukommelsen i den indstiksbare radiomodtager slettes ved hjælp af modtagerens separate procedure.
Kontroller før overdragelse af porten
- Kontrollér hele portbladet, mens drevet er frikoblet: Det skal kunne bevæges jævnt med en kraft på under 390 N og skal blive stående, når det slippes. Denne test måler hverken motorens moment eller den tilladte stødkraft.
- Kontrollér ankre, beslag, skruer, tappe, sikringer og begge mekaniske stop. Aktivér motorerne.
- Afprøv åbning, lukning og STOP fra alle betjeningsenheder, herunder rækkefølgen og overlapningen mellem portbladene.
- Afprøv hver fotocelle og sikkerhedskant separat i begge bevægelsesretninger, og kontrollér portens faktiske reaktion.
- Installatøren skal måle stødkraften med et måleinstrument. Gentag testen efter ændring af kraft, hastighed eller geometri.
- Efter vellykkede test overdrages porten med mærkning samt anvisninger for frigørelse og en vedligeholdelsesplan. Gå ikke mellem portblade, der er i bevægelse.
Vedligeholdelse og sikker brug
Foretag kontrol mindst hver 6. måned eller efter 20.000 manøvrer, alt efter hvad der indtræffer først. Afbryd strømforsyningen og frakobl PS424 eller Solemyo, før du udfører arbejde. Kontrollér for korrosion, fastgørelser, slør i led, tappe, stop, kabler og frigørelsesmekanismen. Rengør og afprøv fotocellerne; gentag sikkerhedstestene efter vedligeholdelse.
Forsøg ikke at reparere motoren ved at øge kraften. Ved fejl skal du stoppe den automatiske drift og tilkalde service. Aflevér motor, elektronik og batteri til korrekt indsamling, ikke til husholdningsaffald.
Tekniske data for WALKY WL1024C
| Parameter | Værdi |
|---|---|
| Motor / styring | 24 V DC / indbygget WLA1. |
| Netforsyning til WL1024C | 230 V AC, +10 % / −15 %, 50/60 Hz. |
| Nominel nettilslutningseffekt | 120 W. |
| Hastighed | Ubelastet 0,20–0,30 rad/s; ved nominelt moment 0,16–0,24 rad/s. Ikke meter pr. sekund. |
| Grænser for portbladet | Op til 1,8 m / 180 kg ifølge det fælles diagram; maks. højde 2 m. |
| Drift | 100 komplette cyklusser/dag; ca. 50 cyklusser/time og kontinuerlig drift i ca. 10 min. |
| BlueBUS | Højst 15 enheder; tilslutning uden polaritet. |
| Hjælpeforsyning | Højst 200 mA; spænding og polaritet for P.P./STOP. |
| Kapslingsklasse / temperatur | IP44 ved intakt og lukket dæksel; −20 til +50 °C. Ydeevnen falder ved lave temperaturer. |
| Mål / vægt | Ca. 90 × 125 × 385 mm / 4,8 kg. |
| Backup / solenergi | NICE PS424 / NICE Solemyo afhængigt af den valgte strømforsyning. |

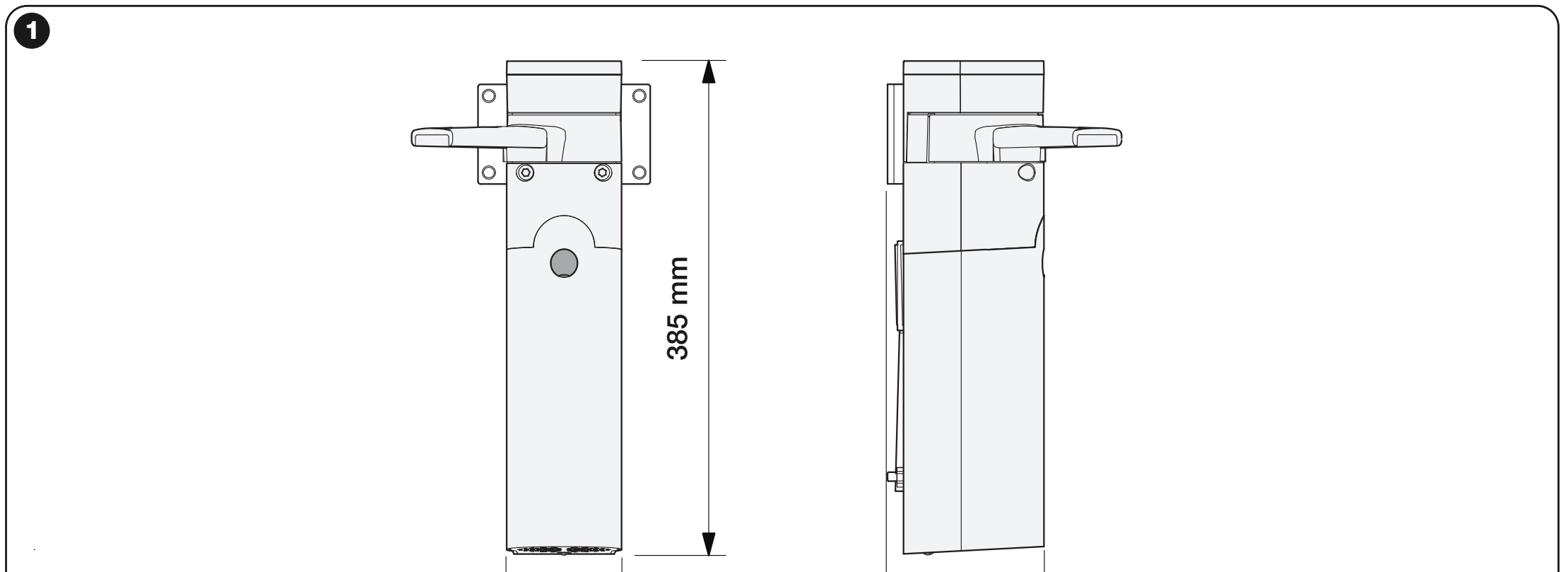

Mål for WALKY og placering af ledarmen; mål på tegningen i mm
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
