Teknisk vejledning til NICE Road RD400

NICE Road RD400 er en motor til private skydeporte op til 400 kg og en fløjlængde på 8 m, med mekaniske endestopkontakter. Vores butiks anbefaling er maks. 5 m og cirka 250 kg ved passende mekanik; dette er ikke en yderligere producentbegrænsning. Valg og driftscyklus · Tekniske data.

(Passer denne motor til mig?)
Sammenlign med andre motorer:

Punkt Betydning / fremgangsmåde
Alternativ motor NICE Robus RB400 – sammenlign parametrene og den tilgængelige version på produktsiden.
Højere vægtklasse NICE Robus RB600 – valget afhænger også af længde, friktion og brugsfrekvens.

Dette produkt – en separat motor til skydeporten NICE Road RD400 (vores kode NICE-RD400-A) – indeholder:

  • elektromekanisk motoren NICE Road RD400 med en kapacitet på 400 kg og en maksimal portfløjlængde på 8 m samt en indbygget (men aftagelig) styreenhed RBA4R10 med indbygget radiosignalmodtager (hvis du vil betjene porten med fjernbetjening, behøver du ikke at købe en separat modtager).

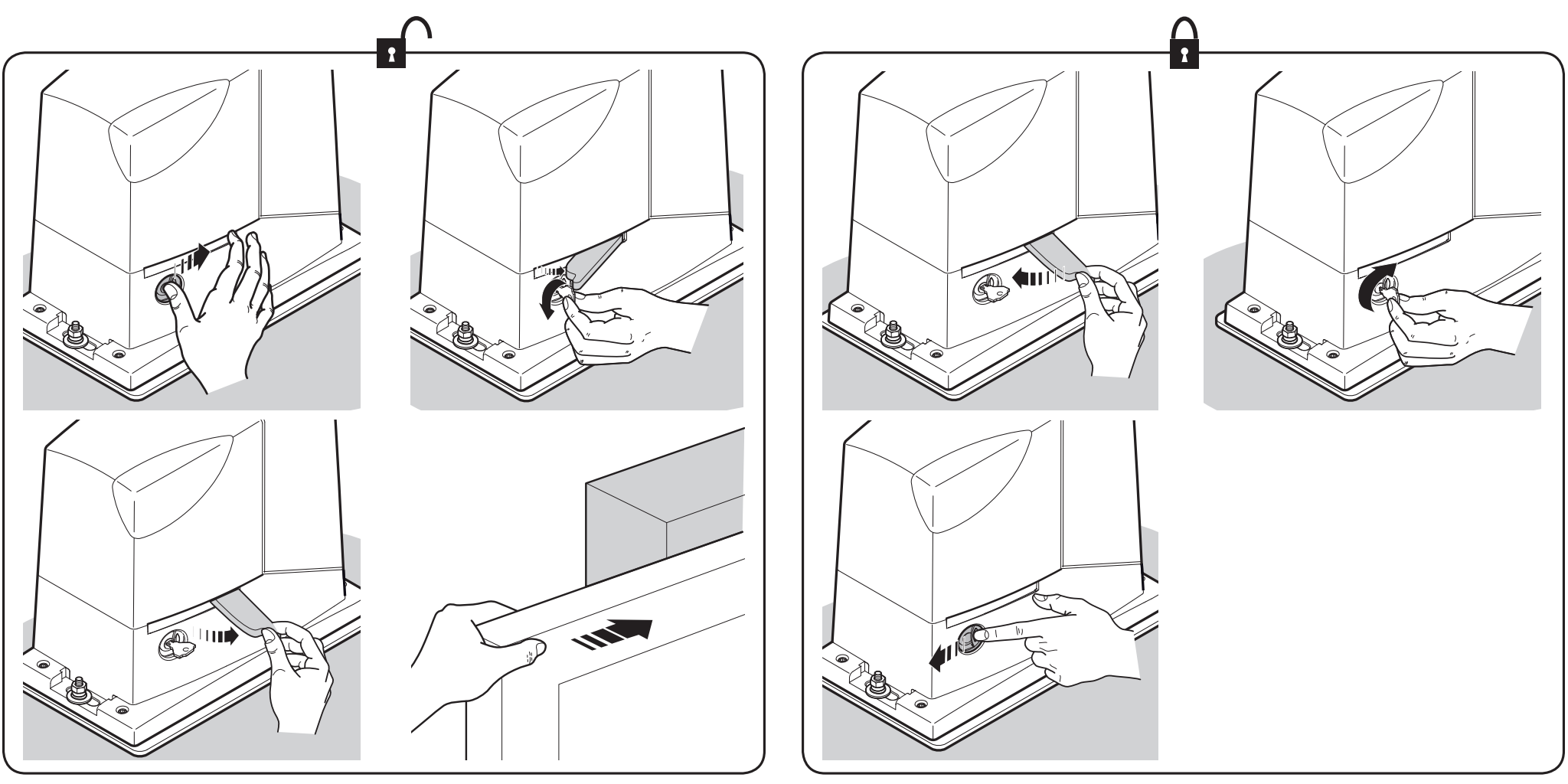

  • 2 × frikoblingsnøgler til manuel betjening af motoren (nødvendige ved strømsvigt)
  • komponenter til montering af motoren, fastgørelsesdele og beslag, stop til motorens endestopkontakt
  • monteringsvejledning

Prisfordelagtige sæt, der indeholder motoren NICE Road RD400:

Motorsæt med tilbehør » Motorsæt med tilbehør og tandstang »

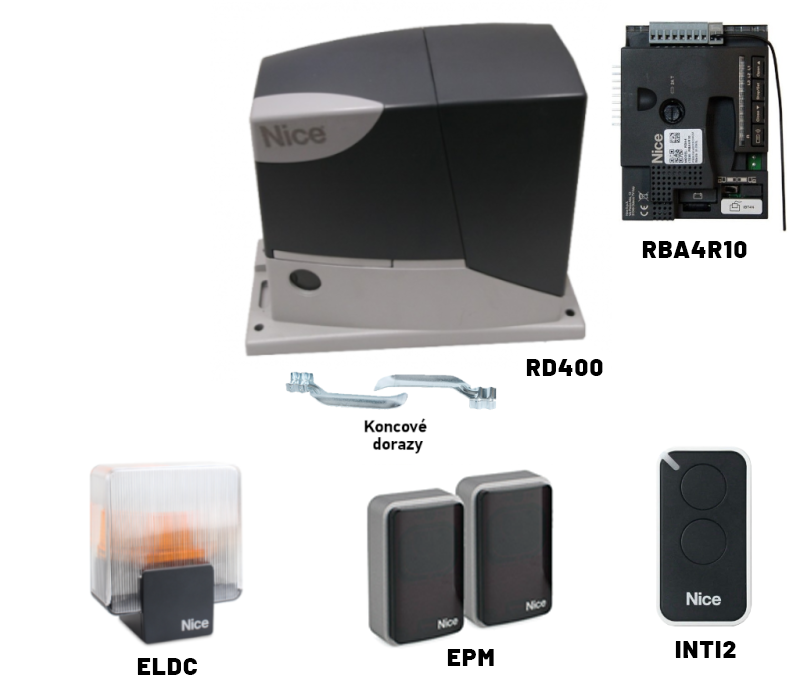

 Motorsæt NICE Road RD400

Road-motor til porte op til 400 kg, fjernbetjening, fotoceller, advarselslampe.
Detaljer og pris ».

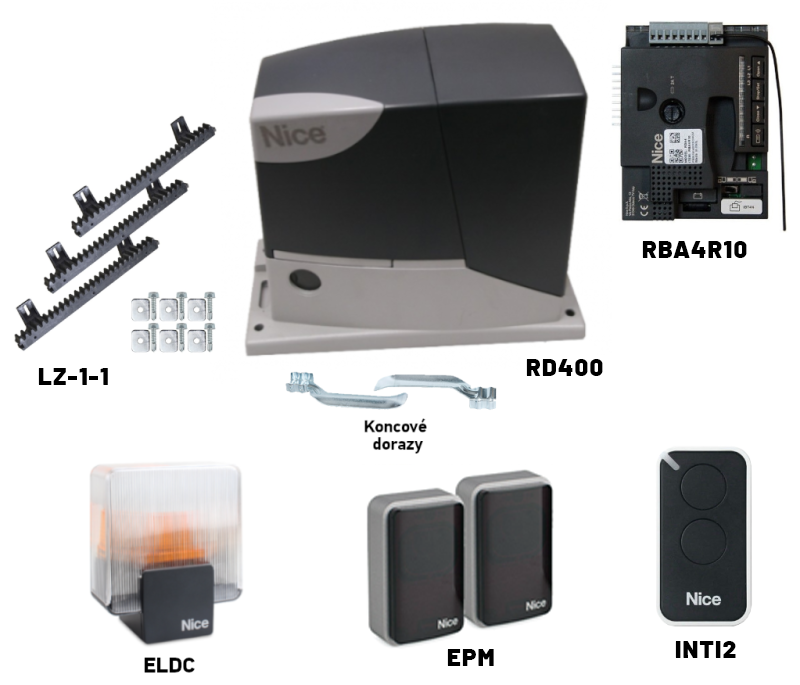

 Motorsæt NICE Road RD400 + tandstang

ROAD-motor til porte op til 400 kg, tandstang, fjernbetjening, fotoceller, advarselslampe.
Detaljer og pris ».
Sæt til fremstilling af en fritbærende port » Sæt til fremstilling af en skinneport »
Sæt til fremstilling af en fritbærende skydeport

Vogne med 5 lejer, C-profil 5 m Fe, indkøringsrulle, endekappe, føring, motor, tandstang.
Detaljer og pris ».

Sæt til fremstilling af en skinneført skydeport

Hjul Ø90 mm, skinne 3x3 m Zn, nederste stop, føring, motor, tandstang
Detaljer og pris ».

RD400 er beregnet til privat brug. Egnetheden afhænger af portens tilstand, længde og vægt, brugsfrekvensen samt udformningen af sikkerhedsudstyret.

Der anvendes fotoceller med relæudgang, for eksempel NICE EPM. Ved flere par serieforbindes sikkerhedskontakterne (NC); strømforsyning og placering af parrene skal følge deres vejledning. RD400 har ikke BlueBUS-klemmer.

Kan justeres: hastighed, kraft, pausetid og automatisk lukning. Du finder fremgangsmåden i afsnittet Programmering.

Diagnostik ved hjælp af advarselslampen.

Tandhjul modul 4 er kompatibelt med tandstangen i vores sortiment.

Den rigtige motor er kun én del af en sikker port. Efter monteringen skal en tekniker kontrollere hele automatikken, herunder sikkerhedsfunktionerne og kræfterne, og overdrage anlægget til brugeren.

Tilbehør, der er kompatibelt med NICE Road RD400-motoren

Ved valg af tilbehør er udgangstype, strømforsyning og radioprotokol afgørende. De følgende links fører til produkter i vores sortiment.

Hvad Hvorfor / tilslutning Type
Blinklampe Bevægelsessignal på FLASH 7–8. Antennen tilsluttes separat. NICE ELDC
Fotoceller Relæbaseret sikkerhedskontakt PHOTO. Tilslutning med fototest. BlueBUS-modeller tilsluttes ikke direkte. NICE EPM eller NICE EPMA; de konkrete klemmer nedenfor gælder EPM.
Nøglekontakt Lokal SbS-kommando via en potentialfri C–NO-kontakt mellem 1 og 2. NICE EKS
Fjernbetjeninger Indlæring i den integrerede modtager. Den første indlærte fjernbetjening bestemmer, hvilken familie der understøttes; frekvensen alene er ikke nok. NICE ON2E, NICE ON4E (O-Code), NICE FLO2RE (FloR).
Antenne Bedre modtagelse af radiosignaler. Separat RG58-koaksialkabel til antenneindgangen. NICE ABFKIT eller ELDC-blinklampens antenne.
Backupbatteri Drift ved strømsvigt til den beskrevne RD400-generation. NICE PS124 – 1,2 Ah, integreret opladning.
Serviceinterface Indstilling og diagnosticering via BusT4. Tilslut kun, når strømforsyningerne er afbrudt. NICE IBT4N + NICE OVIEW
Tandstang Overførsel af bevægelse til portbladet. Modul 4; fastgørelse og belastning afhænger af tandstangstypen. NICE LZ-1, NICE LZ-10 eller stål- NICE LZ-3.
Yderligere styring Eksternt modul til SbS-indgangen. Passende strømforsyning og potentialfri NO-kontakt. Tastaturer og læsere, der kræver en dekoder, må ikke tilsluttes direkte til SbS.

NICE Road RD400 kort fortalt

RD400 har en integreret radiomodtager. Det beskrevne styrekort har fire knapper og understøtter et tilvalg af batteri NICE PS124. Ved strømsvigt kan porten også frikobles manuelt.

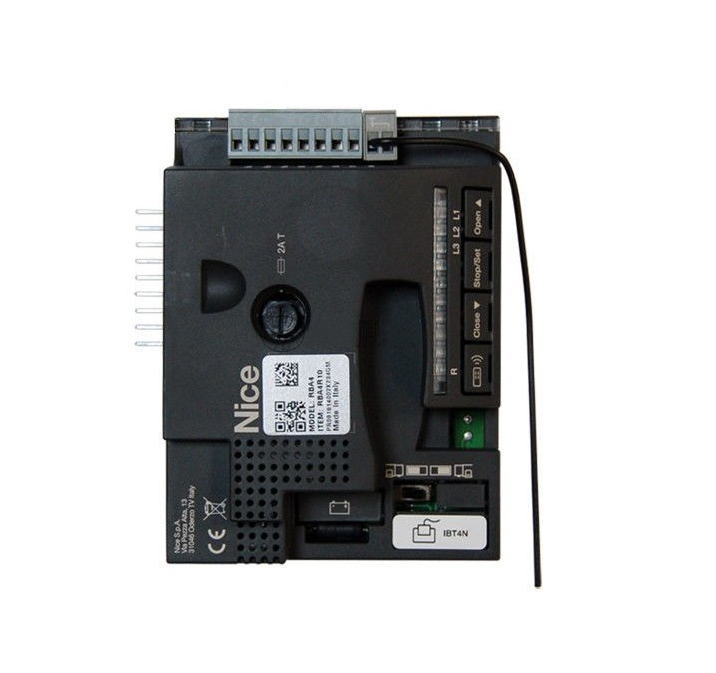

NICE RBA4R10-styreenhed med fire knapper

RBA4R10-styreenhed med fire knapper. Sammenlign mærkningen på styrekortet og klemmerne, før du tilslutter. Klik på billedet for at forstørre det.

Valg af motor – er motoren NICE Road RD400 egnet til min port?

Når porten er frikoblet, skal den kunne skubbes jævnt med hånden langs hele bevægelsesbanen. Hvis porten hakker, eller vogne eller hjul er beskadigede, eller tandstangen er monteret forkert, skal fejlene udbedres, før kraften indstilles. Vægten alene afgør ikke, hvor stor modstand porten har.

Portbladets længde Maks. cyklusser/time Maks. sammenhængende cyklusser
Op til 5 m 20 15
Over 5 til 7 m 16 12
Over 7 til 8 m 14 9
Portbladets vægt Andel af antallet af cyklusser ovenfor
Op til 200 kg 100 %
Over 200 til 300 kg 85 %
Over 300 til 400 kg 70 %

En cyklus består af én åbning og én lukning. Grænserne for portlængden multipliceres med andelen for vægten; ved optælling af hele cyklusser rundes der ned. Eksempel: 6 m / 350 kg: 16 × 0,70 = 11 hele cyklusser i timen, højst 8 i træk uden pause. Der gælder samtidig en grænse på 50 cyklusser om dagen og højst 9 minutters kontinuerlig drift. Temperaturforholdene kan begrænse den tilgængelige drift yderligere.

Grænser for NICE Road RD400-portåbneren

For at sikre en almindelig sikkerhedsmargin anbefaler vores butik højst cirka 5 m og 250 kg. Dette er en kommerciel anbefaling; den konkrete port skal vurderes af en tekniker. Den følgende tabel skelner mellem denne anbefaling og producentens grænser.

  Maksimalt Vi anbefaler
Portbladets længde 8 m 5 m
Portbladets vægt 400 kg 250 kg

Levetid og vedligeholdelse

Portåbnerens levetid afhænger af portens mekanik, belastning, omgivelser og vedligeholdelse. Udfør service mindst hver 6. måned eller efter højst 10.000 bevægelser siden sidste service, alt efter hvad der indtræffer først.

Montering af NICE Road RD400-portåbner

Monter portåbneren på et solidt, vandret fundament i den rette højde i forhold til tandstangen. Forankringen skal passe til underlaget og RD400-monteringspladen. Ved både fritbærende porte og skydelåger med skinne skal der klargøres tomrør til kabler, dræning og tilstrækkelig plads til frikobling og service.

Kabling

Placering af tilbehør i henhold til den originale RD400-manual. Antallet af sikkerhedsanordninger fastlægges ved vurdering af den konkrete port.

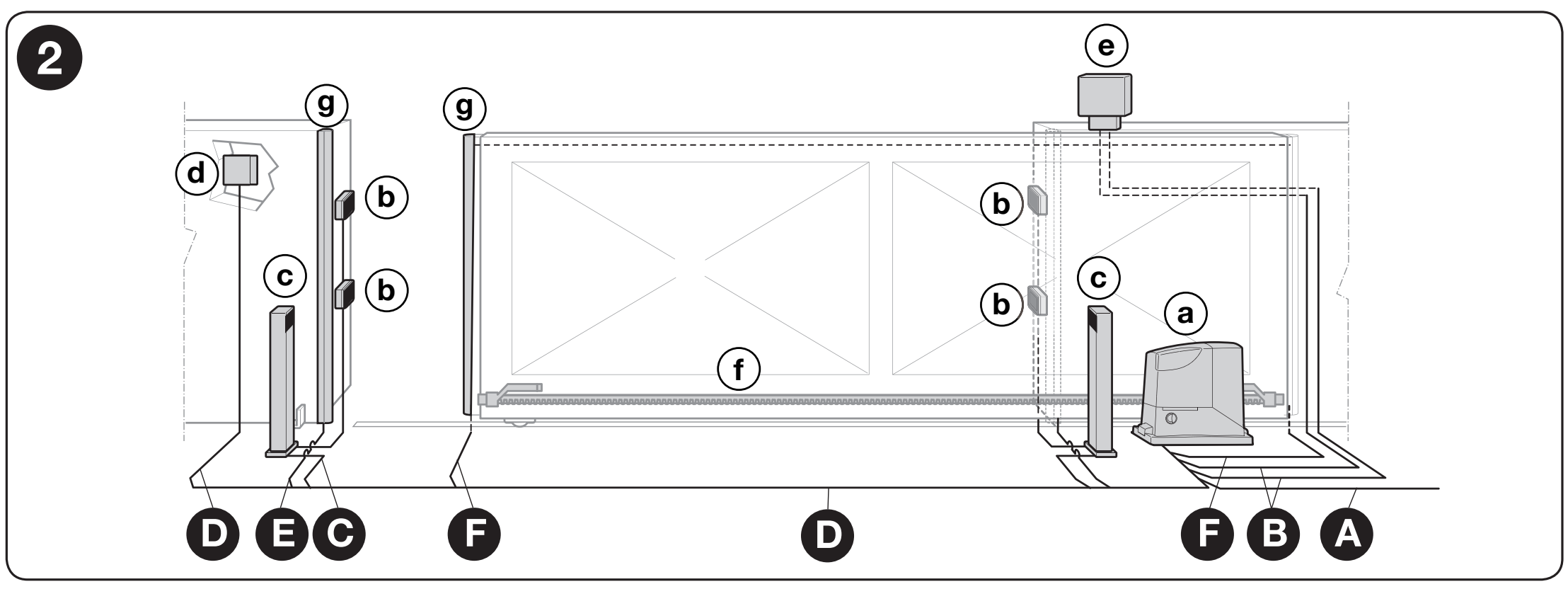

Placering af RD400-portåbner og tilbehør, diagram 2

Placering af enheder: små bogstaver angiver enhederne, store bogstaver angiver kabelruterne. Klik på billedet for at forstørre det.

Tilbehørsliste

Punkt Betydning / fremgangsmåde
a / b / c Motor / fotoceller / fotocellestolper.
d / e Nøglekontakt eller tastatur / advarselsblink.
f / g Tandstang / sikkerhedsberøringslister.

Ledningsoversigt

Punkt Betydning / fremgangsmåde
A – strømforsyning 3 × 1,5 mm² op til 30 m; ved længere forsyningsledning angiver producenten f.eks. 3 × 2,5 mm² og jordforbindelse ved automatisering.
B – blinklys / antenne 2 × 0,5 mm² op til 20 m; separat RG58 op til 20 m, anbefalet mindre end 5 m.
C – EPM-fotoceller TX: 2 × 0,25 mm². RX: strømforsyning og sikkerhedskontakt, f.eks. 4 × 0,25 mm² op til 30 m. Diagrammet nedenfor skelner mellem alle lederne.
D – nøglekontakt 2 kabler på 2 × 0,5 mm² eller 1 kabel på 4 × 0,5 mm² op til 50 m; til én enkelt C–NO-kommando bruges to ledere.
E / F – berøringslister 2 × 0,5 mm² op til 30 m. På den bevægelige portfløj skal der anvendes en egnet metode til signaloverførsel.

Kablerne skal være egnede til det pågældende miljø, og deres føringsveje skal adskille netspænding fra styrekredsløb. En relæbaseret RX kræver, ud over forsyningsparret, også ledere til sikkerhedskontakten.

Montering

Se "I hvilken højde skal motoren monteres".

Tandstangen og dens endestop

Portens bevægelse fungerer ved, at motorens tandhjuls drejningsmoment omsættes til en lineær bevægelse via tandstangstransmissionen på motorens tandstang. Der findes to mest almindeligt anvendte typer tandstænger:

Tandstang i nylon til motor

Tandstang i nylon (eventuelt med stålarmering) – fastgøres på porten med selvskærende skruer gennem øjerne. Ideel til relativt lette og korte porte. Bevægelsen er støjsvag takket være friktionen mellem ståltandhjulet og tandstangen i nylon.
Tandstang i stål til motor

Tandstang i stål – fastgøres på porten ved at svejse gevindbeslag på, hvorefter tandstangen skrues fast i dem. Bruges til længere og tungere porte. Bevægelsen er en smule mere støjende på grund af friktionen mellem ståltandhjulet og tandstangen i stål.

Det afgørende er, at motorens tandmodul er kompatibelt med tandstangens modul. Motor NICE Road RD400 har tandmodul 4.

Når tandstangen er monteret, skal frigangen kontrolleres, og begge endestop skal indstilles.

  1. Indstil frigangen langs hele kørselsbanen til 1–2 mm mellem tandstangen og tandhjulet. Portfløjens vægt må ikke hvile på motoren.
  2. Flyt portfløjen manuelt til åbningspositionen, så den stopper 2–3 cm før det mekaniske endestop. Flyt endestopholderen, indtil den aktiveres, fortsæt derefter ifølge producentens anvisninger mindst 2 cm i åbningsretningen, og fastgør den.
  3. Indstil den lukkede position på samme måde i den modsatte retning. Portens mekaniske endestop skal fortsat fungere.
  4. Spænd fastgørelsen, og kontrollér, at porten bevæger sig frit langs hele kørselsbanen. Indlær først derefter endepositionerne.

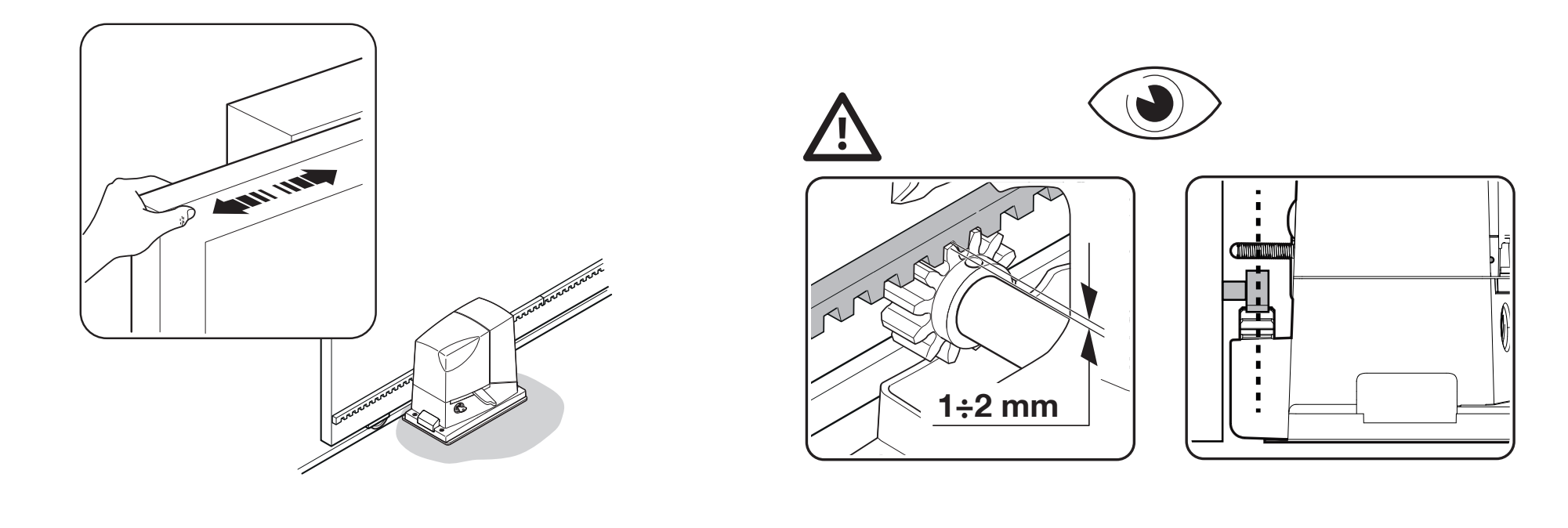

Kontrol af frigang på 1 til 2 mm mellem tandstangen og tandhjulet på RD400

Frigang mellem tandstangen og tandhjulet på RD400. Klik på billedet for at forstørre det.

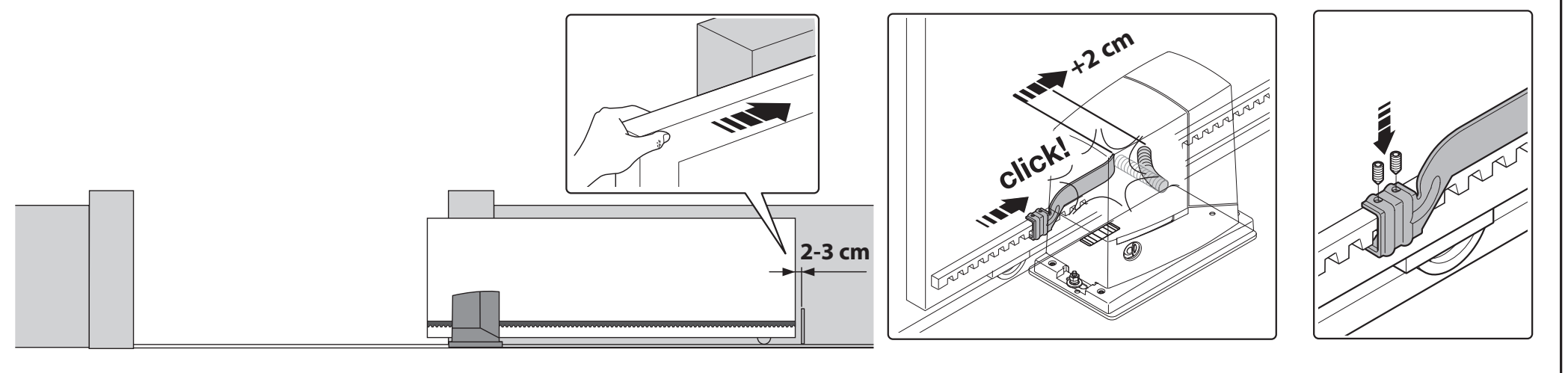

Indstilling af endestopholderen på RD400

Afstand til det mekaniske endestop og yderligere forskydning af holderen, efter at den er aktiveret. Klik på billedet for at forstørre det.

Tilslutning af NICE Road RD400-motoren

Den elektriske tilslutning skal udføres af en kvalificeret tekniker. Afbryd strømmen og eventuelt batteri, og kontrollér, at anlægget er spændingsløst, før du ændrer ledninger, udskifter sikringer eller tilslutter moduler. Sikr porten mod utilsigtet bevægelse.

...til strømnettet

Punkt Betydning / fremgangsmåde
L Faseleder i henhold til mærkningen på nettilslutningsklemrækken.
N Nulleder.
PE Gul/grøn beskyttelsesleder til jordklemmen; motoren er i klasse I og kræver jordforbindelse.

Denne RD400-version forsynes med 230 V AC, 50/60 Hz. Nettilslutningen må aldrig forbindes til lavspændingsklemmerne 1–8. Elektrikeren dimensionerer beskyttelse, afbrydelse og forsyningsledning efter installationen.

...til ekstraudstyr

Numrene gælder for den beskrevne NICE RBA4R10 ifølge printet på printkortet. Klemme 1 er +24 V, og klemme 4 er GND.

Punkt Betydning / fremgangsmåde
ANTENNA Antenneindgang til den integrerede modtager. Koaksialkablet har en separat midterleder og skærm, som vist med symbolet på printkortet.
1–2 / SbS Trinvis styring via en potentialfri NO-kontakt, f.eks. kontaktens C–NO NICE EKS.
3–4 / STOP NO, NC eller 8,2 kΩ afhængigt af tilslutningen. Typen indlæres under indlæring af positionerne; en ændring af den indlærte tilstand udløser STOP med en kort bevægelse i modsat retning.
1–5 / PHOTO Sikkerheds-NC-kontakt fra fotocellerne. Hvis fotocellerne aktiveres under lukning, vender porten bevægelsesretning.
4–6 / PHOTOTEST Separat strømforsyning til TX ved fototest, maks. 100 mA. RX forbliver tilsluttet 1–4.
7–8 / FLASH Udgang til ét blinklys NICE ELDC; blinker med intervaller på 0,5 s under bevægelse.
1–4 / tilbehør Strømforsyning 24 V DC, tolerance −30 % / +50 %, strømforbrug for eksterne enheder højst 100 mA.

Flere NC STOP-kontakter forbindes i serie, flere NO-kontakter parallelt. Modstandsfølsomme sikkerhedslister kræver den foreskrevne kaskadeforbindelse med én afslutning på 8,2 kΩ. Sikkerhedsindgange må ikke kortsluttes som en løsning på en fejl. Efter ændring af enhederne skal indlæring og sikkerhedstest gentages.

Drivmotorens sikringer

Punkt Betydning / fremgangsmåde
F1 T 1 A / 250 V – træg sikring.
F2 T 2 A / 250 V – træg sikring.

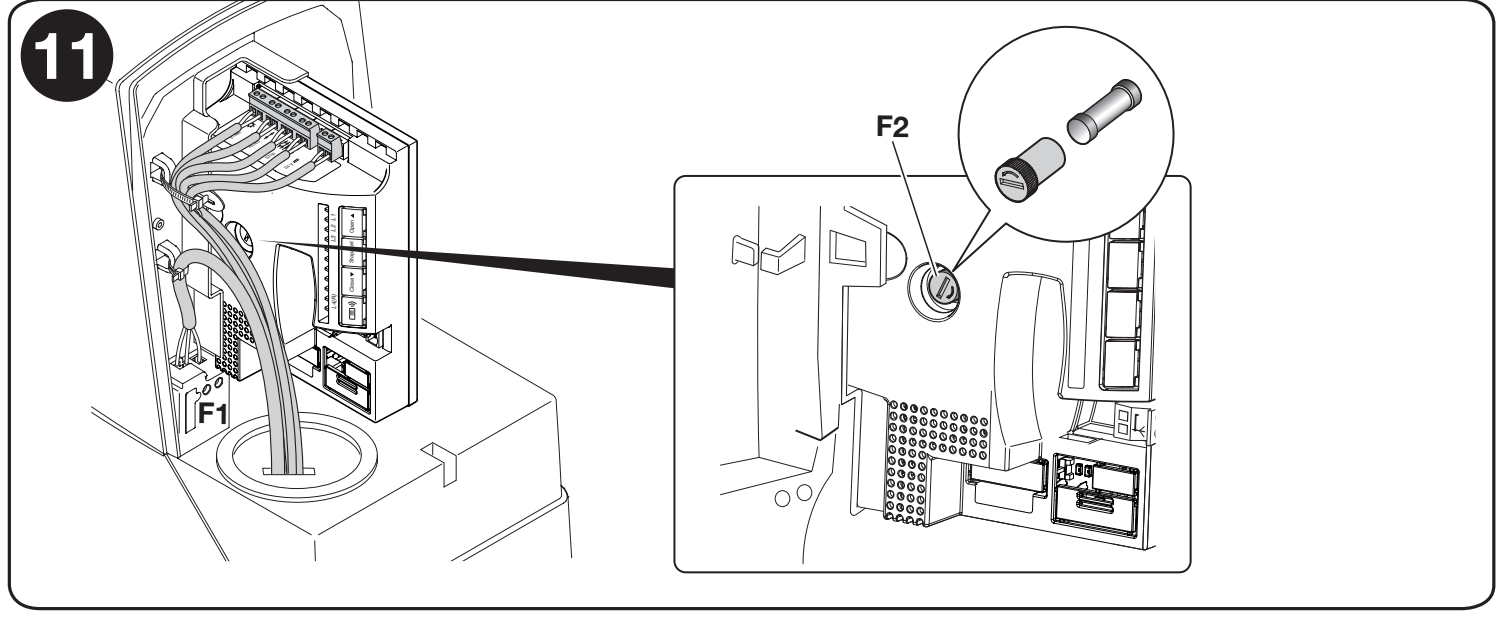

Placering af sikringerne F1 og F2 i RD400-drevet

Placering af sikringerne F1 og F2 i RD400-drevet. Klik på billedet for at forstørre det.

Udskift først sikringen med en af samme type, når årsagen til fejlen er fundet. Brug ikke en sikring med højere mærkeværdi, og kortslut ikke sikringen.

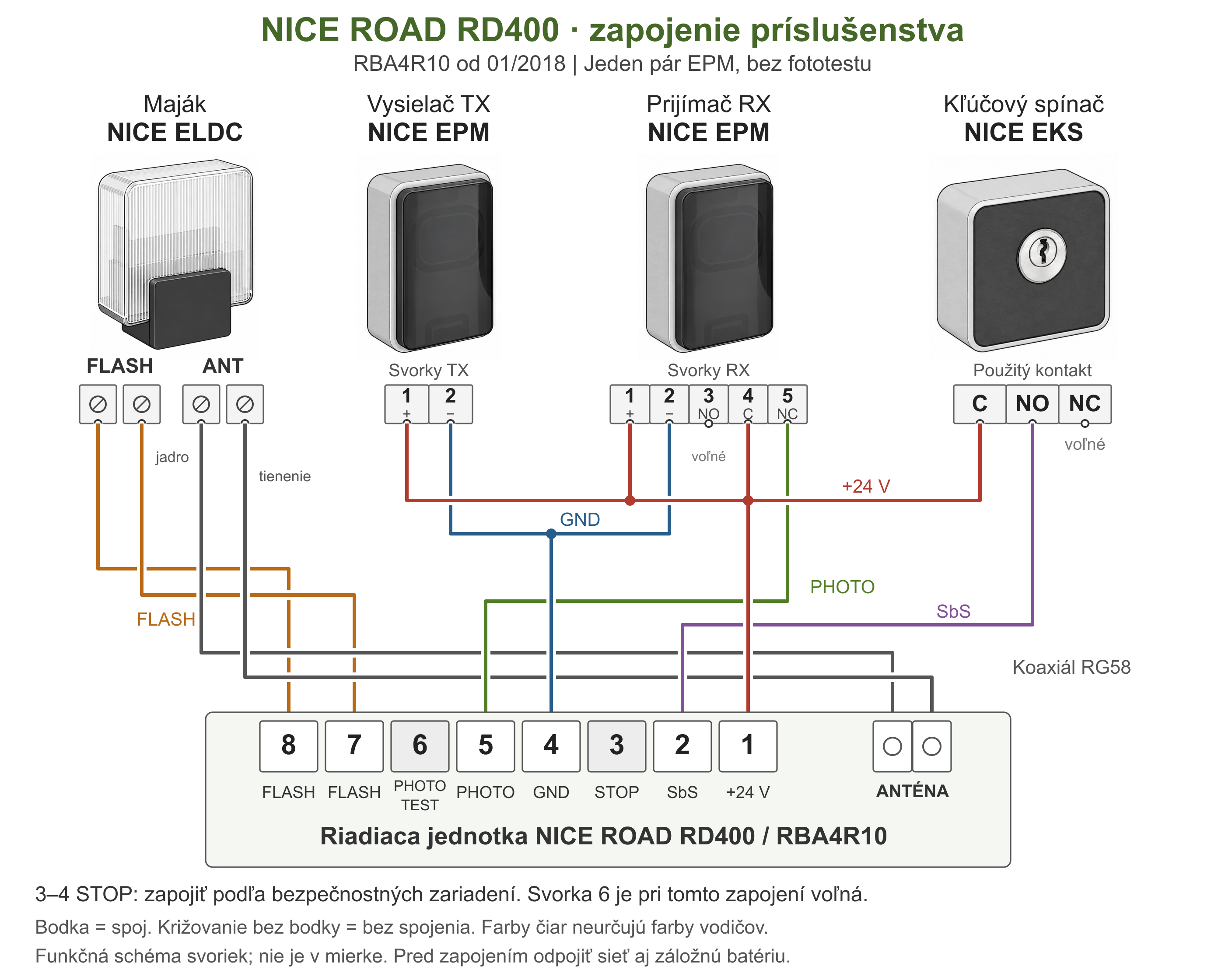

Standardtilslutningsdiagram:

Tilslutning af RD400: ELDC-blinklys, EPM-fotoceller TX og RX, EKS-nøglekontakt

Tilslutning af ét par EPM-fotoceller med relæ uden fototest til RD400 med RBA4R10-kort fra 01/2018. Blinklys ELDC har separat tilslutning til FLASH og antenne; kontakten EKS styrer SbS-indgangen via kontakten C–NO. En prik angiver en elektrisk forbindelse; krydsninger uden prik er ikke forbundet. Ledningernes farver skelner mellem kredsløbene og angiver ikke ledernes farver. Klik på billedet for at forstørre det.

Enhed Tilslutning til RD400 / RBA4R10
ELDC – blinklys FLASH-stik med to ben til klemmerne 7–8. Tilslut antennen med et separat RG58-koaksialkabel til antenneindgangen: leder og skærm tilsluttes som angivet.
EPM – sender TX TX 1 (+) → RD400 1; TX 2 (−) → RD400 4.
EPM – modtager RX RX 1 (+) og 4 (C) → RD400 1; RX 2 (−) → RD400 4; RX 5 (NC) → RD400 5. RX 3 (NO) forbliver ubenyttet.
EKS – nøglekontakt Én kontakt: C → RD400 1, NO → RD400 2 (SbS). NC og den anden kontakt bruges ikke i denne tilslutning.
STOP og fototest STOP mellem 3–4 håndteres i henhold til sikkerhedsenhederne; diagrammet angiver ikke en universel jumperforbindelse. Klemme 6 er ikke tilsluttet her. Ved tilslutning med fototest følg fremgangsmåden nedenfor.

Drevets fotoceller

Eksemplet gælder NICE EPM: TX er senderen, RX er modtageren. EPM har TX 1 = +, 2 = − og RX 1 = +, 2 = −, 4 = C, 5 = NC; RX 3 (NO) bruges ikke i sikkerhedskredsløbet. Kontrollér den pågældende fotocelles egen klemmenummerering, hvis du bruger en anden type.

Tilslutning uden fototestfunktion

Kontrollér fotocellernes samlede strømforbrug. Udgang 1–4 leverer højst 100 mA. Ét par EPM-fotoceller bruger ca. 55 mA; to par uden fototest ville tilsammen bruge ca. 110 mA og overskride denne grænse. Det er derfor ikke tilstrækkeligt blot at serieforbinde NC-kontakterne for at tilslutte endnu et par. Strømforsyningen til flere par skal dimensioneres af en tekniker ud fra deres faktiske strømforbrug og vejledninger.

Begge fotoceller forsynes konstant fra klemmerne 1–4. Modtagerens sikkerhedskontakt C–NC tilsluttes mellem klemme 1 og 5 på styreenheden.

Styreenhed EPM-fotoceller
RD400 1 (+24 V) TX 1 og RX 1; også RX 4 (C).
RD400 4 (GND) TX 2 og RX 2.
RD400 5 (PHOTO) RX 5 (NC).
RX 3 (NO) Tilsluttes ikke.

Tilslutningen svarer til hoveddiagrammet ovenfor. Efter tilslutningen skal du kontrollere, at fotocellerne er rettet korrekt ind, og at porten reagerer, når lysstrålen afbrydes.

Tilslutning med fototestfunktion

Ved fototest ændres senderens strømforsyning: TX 1 tilsluttes RD400 6 og TX 2 til RD400 4. RX og kontakten C–NC forbliver tilsluttet som ved tilslutning uden fototest. Sikkerhedskredsløbets funktion testes, før porten bevæger sig.

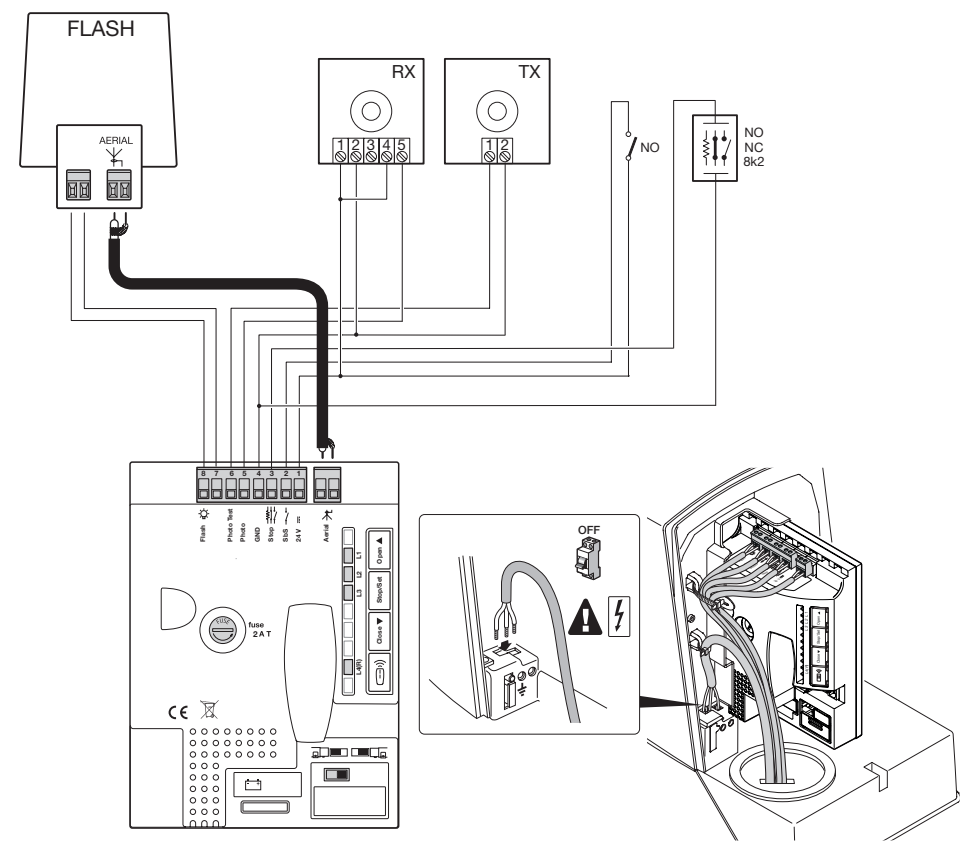

Diagram over RD400 med separat strømforsyning til TX fra klemme 6

Tilslutning med fototest: TX forsynes via klemmerne 6–4. Klik på billedet for at forstørre det.

Punkt Betydning / fremgangsmåde
TX 1 / TX 2 RD400 6 / RD400 4; samlet højst 100 mA på PHOTOTEST-udgangen.
RX 1 / RX 2 RD400 1 / RD400 4.
RX 4 (C) / RX 5 (NC) RD400 1 / RD400 5.

Driftsformen for de tilsluttede sikkerhedsenheder registreres under indlæring af positionerne. Gentag indlæringen efter ændring af tilslutningen, og kontrollér, at porten ikke begynder at bevæge sig, hvis testen mislykkes.

Synkronisering af flere par er en særskilt funktion i fotocellerne. Ændr ikke automatisk SYNC-jumperen, når fototest aktiveres: indstillingen skal stemme overens med vejledningen til de konkrete fotoceller og deres strømforsyningstype. EPM beskriver synkronisering ved AC-forsyning, mens RD400 her leverer DC.

Valg af portens bevægelsesretning

Bestem retningen, når du ser fra drevsiden mod porten. Ved åbning mod venstre skal kontakten stå til venstre; ved åbning mod højre skal den stå til højre.

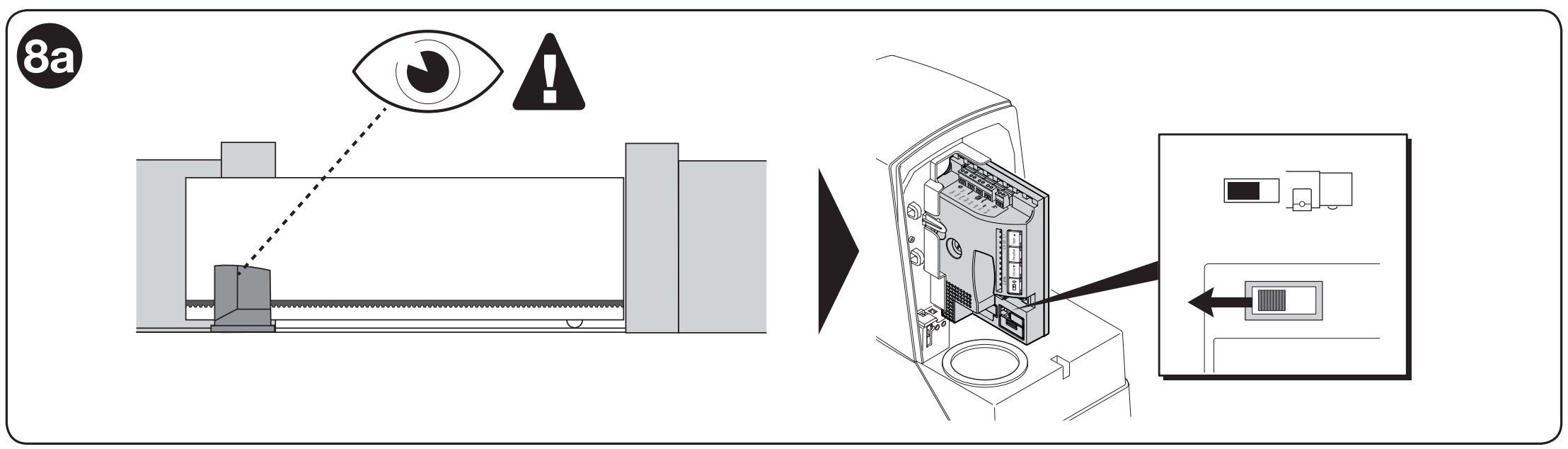

RD400 – åbning mod venstre og kontaktens position

Åbning mod venstre, set fra drevsiden. Klik på billedet for at forstørre det.

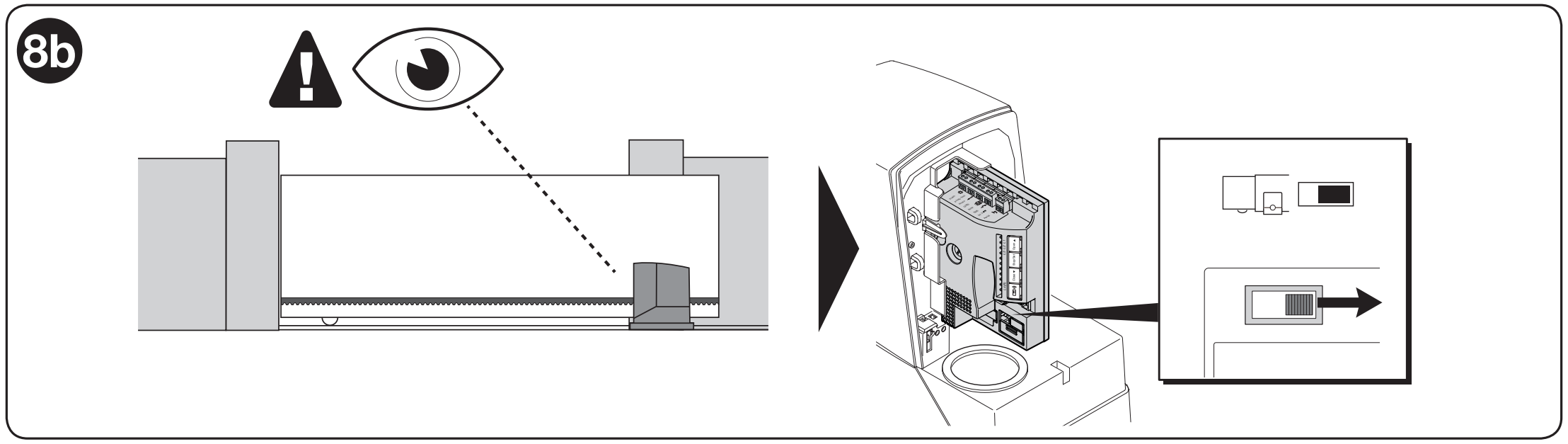

RD400 – åbning mod højre og omskifterens position

Åbning mod højre, set fra motorsiden. Klik på billedet for at forstørre det.

Skift ikke omskifterens position, mens porten er i bevægelse. Afbryd strømforsyningen, før du arbejder på den åbne motor; kontrollér positionsindlæringen igen efter ændring af retningen.

Vurdering af portbladets længde

Indlæringen registrerer endepositionerne, STOP-tilslutningen og fototesttilstanden. Gentag indlæringen efter ændring af stop eller sikkerhedsanordninger. Bevægelsesområdet skal holdes frit.

  1. Frikobl motoren, flyt porten cirka halvvejs, og lås den derefter mekanisk igen. Kontrollér retningsomskifteren.
  2. Tænd for strømmen. Når motoren står stille, blinker den grønne OK-LED cirka én gang i sekundet, og advarselslampen er slukket.
  3. Hold samtidig Close + Stop/Setnede; slip knapperne, når porten begynder at bevæge sig efter cirka 3 sekunder.
  4. Den første bevægelse skal være lukning. Hvis porten åbner, skal du stoppe indlæringen med Stop/Set, afbryde strømmen og kontrollere retningen.
  5. Lad cyklussen køre færdig lukning → åbning → lukning. L2 og L3 blinker under indlæringen.
  6. Når indlæringen er afsluttet, skal du give en SbS-kommando for at åbne porten helt og derefter give endnu en kommando for at lukke den helt. Kontrollér under denne testcyklus, at hastigheden sænkes cirka 30–50 cm før endestopkontakterne, og at porten standser 2–3 cm før de mekaniske stop.

Hvis L2 og L3 stadig blinker, når indlæringen er afsluttet, er indlæringen mislykket. Kontrollér tilslutningen og diagnostikken, afhjælp årsagen, og gentag indlæringen.

Programmering af motoren

Road-motoren kan programmeres med flere funktioner, enten ved at slå en funktion til/fra via programmering på niveau I.eller ved at indstille en standardparameter via programmering på niveau II.

Styrekortet har fire knapper og fire programmerings-LED'er. På denne generation åbnes programmeringsmenuen ved at holde Set nede i cirka 3 sekunder.

Punkt Betydning / fremgangsmåde
Open ▲ Åbning; flytter markeringen op i menuen.
Stop/Set Stop; hold knappen nede i cirka 3 sekunder for at åbne menuen.
Close ▼ Lukning; flytter markeringen ned i menuen.
Radio Indlæsning og sletning af fjernbetjeninger, LED-indikator L4(R).

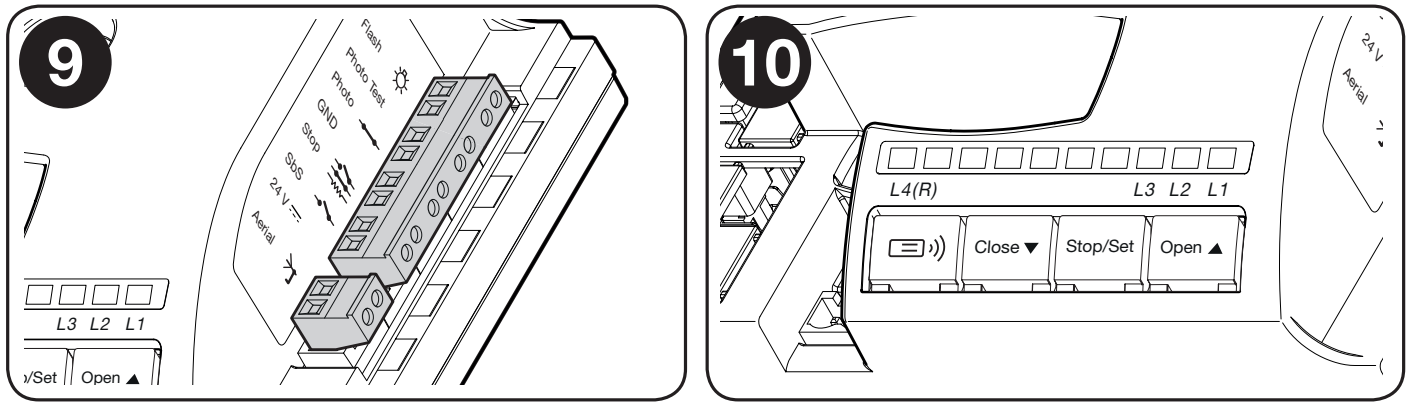

Klemrække-LED'er og de fire RD400-knapper med LED L1 til L4R

Knapper og LED'er på styrekortet. L4(R) hører til radiomodtageren. Klik på billedet for at forstørre det.

Programmering på niveau I

Alle tre funktioner på niveau I er som standard slået fra (OFF). Et kort blink ved valg betyder OFF, og et langt blink betyder ON.

  1. Hold Set nede i cirka 3 sekunder, og slip knappen, når L1 blinker.
  2. Brug Open / Close til at vælge funktionens LED.
  3. Tryk kort på Set for at skifte mellem OFF og ON. Justér eventuelt den næste funktion.
  4. Programmeringen afsluttes efter 10 sekunder uden tryk på en knap, og ændringerne gemmes.

Liste over funktioner, der kan slås til og fra:

Punkt Betydning / fremgangsmåde
L1 – længde af hastighedsnedsættelse OFF = kort hastighedsnedsættelse; ON = lang.
L2 – hastighed OFF = langsom; ON = hurtig.
L3 – automatisk lukning OFF = deaktiveret; ON = aktiveret. Pausetiden indstilles på niveau II; fabriksindstillingen er 30 s.

Programmering på niveau II

Niveau II indstiller parameterværdier. Valg af parameter og valg af dens værdi bruger de samme LED'er i to på hinanden følgende trin.

  1. Hold Set nede i cirka 3 sekunder, og slip knappen, når L1 blinker.
  2. Brug Open / Close til at vælge parameteren L1, L2 eller L3.
  3. Hold Set nede. Efter cirka 3 sekunder lyser LED'en for den aktuelle værdi.
  4. Hold fortsat Set nede, og vælg en ny værdi med Open / Close; slip derefter Set.
  5. Menuen afsluttes efter 10 sekunder uden tryk på en knap.

Liste over funktioner med justerbare indstillinger:

Punkt Betydning / fremgangsmåde
L1 – motorkraft L1 lav; L2 middel; L3 høj (fabriksindstilling).
L2 – SbS-trinsekvens L1 åbne–stop–lukke–åbne (fabriksindstilling); L2 åbne–stop–lukke–stop; L3 fællesdriftstilstand.
L3 – pausetid L1 15 s; L2 30 s (fabriksindstilling); L3 60 s. Gælder, når automatisk lukning er slået til.

Øg ikke kraften for at kompensere for mekanisk modstand i porten; udbedr i stedet problemet. Efter ændring af kraftindstillingen skal de relevante målinger og sikkerhedstests gentages.

Tilslutning af ekstra eksternt udstyr til motoren

Punkt Betydning / fremgangsmåde
Strømforsyning til tilbehør Mellem 1 (+) og 4 (GND), 24 V DC med en tolerance på −30 % / +50 %, samlet maks. 100 mA.
Styrekontakt Separat potentialfri NO-kontakt på 1–2 (SbS). Der må ikke tilføres ekstern spænding til indgangen.

Motorens specialfunktioner

Porten holdes åben

Hvis en SbS-kommando varer længere end 3 sekunder, åbner porten uanset den indstillede trinsekvens. Funktionen kan bruges sammen med en egnet tidsstyret kontakt til at holde porten åben i et bestemt tidsrum.

Tvungen bevægelse

Ved fejl på en sikkerhedsanordning beskriver producenten en nødbevægelse, hvor betjeningen holdes aktiveret konstant. Brug kun funktionen, når porten er synlig, bevægelsesområdet er frit, og ingen personer udsættes for fare. Fejlen skal udbedres hurtigst muligt.

  1. Afgiv en kommando. Hvis bevægelsen ikke starter, fordi en sikkerhedsanordning blokerer, skal du gentage kommandoen inden for 3 sekunder og holde den nede.
  2. Efter cirka 2 sekunder begynder porten at bevæge sig, men kun så længe kommandoen holdes nede.
  3. Porten standser straks, når betjeningen slippes. Denne tilstand erstatter ikke reparation af sikkerhedsanordningerne.

Fejlfinding af motoren

Hvis noget er uklart, eller du har andre problemer, er du velkommen til at kontakte vores tekniske support for motorer fra NICE.

Afhængigt af problemets art

Under monteringen (eller hvis motoren svigter) kan du støde på et af følgende problemer:

Punkt Betydning / fremgangsmåde
Fjernbetjeningen lyser ikke Kontrollér batteriet.
Fjernbetjeningen lyser, men porten reagerer ikke Kontrollér, at fjernbetjeningen er indlæst, og at protokollen er korrekt; kontrollér også antennen og eventuel hukommelseslås.
OK-LED'en lyser ikke En elektriker skal kontrollere strømforsyning og sikringer, efter at strømmen er afbrudt på sikker vis.
Kommando modtaget, bevægelsen starter ikke Notér de røde blink fra OK eller blinkserien fra signallampen; kontrollér PHOTO, STOP og aktive kommandoer.
Bevægelsen vender straks Kontrollér forhindringer, friktion, tandstang og endestop. Kraften justeres først, når mekanikken er kontrolleret, og sikkerheden efterfølgende er verificeret igen.

Fejlfinding ved hjælp af signallampens blink

Ved normal drift blinker signallampen med intervaller på 0,5 s. Ved fejl skal du tælle blinkene i en serie, som adskilles af en pause på cirka ét sekund. De samme fejl signaleres af den røde OK-LED.

Antal blink Betydning og kontrol
2 Fotocellen blokerer bevægelsen. Kontrollér forhindringer, justering, strømforsyning og sikkerhedskontakt.
3 Kraftbegrænseren er udløst. Find årsagen til den for store friktion eller en forhindring.
4 STOP er aktiveret. Kontrollér sikkerhedsanordningen og ledningsføringen.
5 Fejl i interne parametre. Vent mindst 30 s; hvis fejlen fortsætter, skal en tekniker nulstille enheden og indlæse positionerne igen.
6 Driftscyklussen er overskredet. Lad drevet hvile i nogle minutter.
7 Intern elektrisk fejl. Teknikeren afbryder alle strømkilder i nogle sekunder; hvis fejlen gentager sig, kontrolleres styrekortet og motorens ledningsføring.
8 En anden vedvarende kommando er allerede aktiv. Kontrollér knappen, relæet eller timeren.
10 Bevægelsestiden er overskredet, eller motoren har manglet strøm under indlæringen. Kontrollér mekanikken og bevægelsestiden, og sørg for, at styrekortet sidder korrekt i holderen.

Fejlfinding ved hjælp af LED-blink

På dette styrekort er der en OK, ikke BlueBUS. Sikkerhedsindgangens status vises af STOP; indstillingerne og radioen vises af LED'erne L1, L2, L3, L4(R). Deres placering vises på billedet af knapperne.

Vandrette LED'er OK, STOP

Punkt Betydning / fremgangsmåde
OK – grønt blink én gang i sekundet Normal drift.
OK – 2 hurtige grønne blink En indgang ændres, eller en kommando modtages.
OK – rød blinkserie Fejl som angivet i blinktabellen.
OK – konstant grønt eller rødt lys Fejltilstand; hvis den gentager sig efter afbrydelse og kontrol, kræves service.
OK – slukket Kontrollér strømforsyning og sikringer.
STOP lyser / lyser ikke Lyser: Indgangen fungerer korrekt. Lyser ikke: STOP er aktiveret; kontrollér anordningen og den indlærte tilstand.

LED'erne L1–L4(R) ved knapperne

Punkt Betydning / fremgangsmåde
L1 Slukket = kort deceleration, lyser = lang deceleration.
L2 Slukket = lav hastighed, lyser = høj hastighed.
L3 Slukket = automatisk lukning deaktiveret, lyser = aktiveret.
L1 + L2 + L3 blinker Positionerne skal indlæres; følg den relevante fremgangsmåde under programmeringen.
L4(R) lyser En ikke-gemt radiokode blev modtaget under normal drift.
L4(R) blinker Fjernbetjeninger gemmes eller slettes.

Manuel frigørelse af NICE Road RD400-drevet

Ved strømsvigt eller fejl kan RD400 frigøres med den medfølgende nøgle, så porten kan betjenes manuelt. Forebyg først utilsigtet bevægelse, og afbryd strømforsyningen. Hvis portbladet bevæger sig af sig selv eller går trægt efter frigørelse, skal det repareres.

Manuel frigørelse og genindkobling af RD400

Venstre side af billedet viser frigørelse, og højre side viser genindkobling af RD400. Klik på billedet for at forstørre det.

  1. Åbn låsedækslet, sæt nøglen i, og drej den; vip frigørelseshåndtaget ud som vist på billedet.
  2. Skub porten langsomt og kontrolleret med hånden.
  3. Genindkobl drevet ved at lukke håndtaget, dreje og tage nøglen ud samt lukke dækslet. Kontrollér, at mekanismen går i indgreb, før automatikken tages i brug.

 Tekniske specifikationer for NICE Road RD400-drevet

Punkt Betydning / fremgangsmåde
Anvendelse / grænser Skydeporte til private boliger, op til 400 kg og 8 m afhængigt af driftscyklussen.
Motor / strømforsyning Elektromekanisk drev med indbygget styreenhed; RD400-netforsyning 230 V AC, 50/60 Hz. RD400/V1 er en anden spændingsvariant.
Maks. effektforbrug / strøm 210 W / 1,1 A.
Drejningsmoment Startmoment 12 Nm (400 N); nominelt moment 5 Nm (167 N).
Hastighed Ubelastet 0,13 eller 0,25 m/s; ved nominelt moment 0,16 m/s.
Tandhjul Z15, modul 4, deling 12,5 mm, delingsdiameter 60 mm.
Drift Maks. 50 cyklusser om dagen, kontinuerligt maks. 9 min.; derefter begrænsning afhængigt af længde og vægt.
Sikringer / beskyttelse F1 T 1 A / 250 V; F2 T 2 A / 250 V; klasse I, beskyttelsesjord.
Signallampe / batteri Én NICE ELDC; valgfrit NICE PS124.
Funktioner 3 ON/OFF-funktioner og 3 justerbare parametre. Indlæring af STOP og positioner.
Omgivelser −20 til +55 °C; IP44.
Mål / vægt 330 × 195 × 277 mm; 8 kg.

Tekniske specifikationer for den indbyggede radiomodtager i NICE Road RD400-drevet

Punkt Betydning / fremgangsmåde
Modtager Indbygget, 4 kommandoer, 433,92 MHz.
Protokoller FloR, O-Code, Smilo. Den første gemte fjernbetjening bestemmer familien for de efterfølgende.
Hukommelse Op til 100 fjernbetjeninger ved lagring i tilstand I.
Antenne / følsomhed 52 Ω, RG58 eller tilsvarende kabel; følsomhed bedre end 0,5 µV.
Rækkevidde Producenten angiver 100–150 m; rækkevidden påvirkes af forhindringer, interferens og antennens placering.
Temperatur −20 til +55 °C.

Lagring af fjernbetjeninger

Fremgangsmåden gælder den integrerede modtager i det beskrevne 4-knapskort. Vælg en fjernbetjening med en understøttet protokol, f.eks. NICE ON2E eller NICE FLO2RE, afhængigt af hvilken serie der anvendes. Parring kræver ikke, at portens indlærte kørselsbane slettes.

Tilstand I – hele fjernbetjeningen

  1. Hold Radio-knappen nede i mindst 5 sek., og slip den, når LED L4(R) lyser.
  2. Hold fjernbetjeningens første knap nede i mindst 5 sek. inden for 10 sek., og slip den.
  3. Tre blink fra L4(R) bekræfter lagringen. Hvis der ikke lagres yderligere, afsluttes tilstanden efter 10 sek.

T1 = SbS, T2 = fodgængeråbning, T3 = åbning, T4 = lukning; en 2-knaps fjernbetjening har kun T1 og T2.

Tilstand II – én knap

  1. Tryk kort på Radio 1 gang for SbS, 2 gange for fodgængeråbning, 3 gange for åbning eller 4 gange for lukning.
  2. Kontrollér, at L4(R) blinker det tilsvarende antal gange.
  3. Hold den ønskede knap på fjernbetjeningen nede i mindst 3 sek. inden for 10 sek.; tre blink bekræfter lagringen.

Du kan sammenligne andre modtagere og fremgangsmåder i vores oversigt over parring af NICE-fjernbetjeninger. Hvis fjernbetjeningen ikke kan lagres, skal du også kontrollere hukommelseslåsen i radiomodtageren.

Nulstilling af styreenheden

Nulstilling bruges til bevidst at slette indstillinger og er ikke et obligatorisk første trin. Mens motoren står stille, holdes Open + Close nede i ca. 3 sek.. Slip knapperne, når alle LED'er lyser. Når processen er afsluttet, blinker L1, L2 og L3. Positionsindlæring, indstillinger og sikkerhedstests skal gentages. De lagrede fjernbetjeninger slettes ikke med denne fremgangsmåde.

Backupbatteri og serviceinterface

Til RD400 af denne generation er det valgfrie batteri NICE PS124 med en kapacitet på 1,2 Ah og integreret opladning beregnet. Det tilsluttes først, når montering og programmering er afsluttet, og netforsyningen er afbrudt. Efter tilslutning forsynes drevet også med strøm uden netforsyning. Driftstiden afhænger af drevets belastning og batteriets tilstand.

Serviceprogrammeringsenheden NICE OVIEW tilsluttes via NICE IBT4N til BusT4. Tilslut interfacet, mens strømforsyningerne er afbrudt.

Test, aflevering og vedligeholdelse

  • Kontrollér åbning, lukning, stop, hastighedsnedsættelse og begge endestop.
  • Afprøv hvert fotocellepar, hvert STOP-element og fototesten, hvis den anvendes.
  • Kontrollér kræfterne, og udfør de målinger, der kræves for den konkrete port; høj kraft må ikke kompensere for en mekanisk fejl.
  • Kontrollér frikobling, dæksler, beskyttelsesanordninger og mærkninger. Giv brugeren vejledning i betjening og en vedligeholdelsesplan.

En tekniker skal udføre vedligeholdelse mindst hver 6. måned eller senest efter 10 000 bevægelser siden sidste service. Brugeren holder området og fotocellerne rene og holder op med at bruge automatikken ved usædvanlig støj eller rykvise bevægelser. Ved rengøring af køreskinnen afbrydes også et eventuelt batteri. Hold øje med porten fra sikker afstand, mens den bevæger sig. Gå først igennem, når porten er helt åben og står stille. Børn må ikke betjene porten eller lege i nærheden af den.

Tilbage til toppen

Udskriv siden Udskriv siden
