Tilslutning af en ekstern modtager af et andet mærke til NICE Robus RBS-drevet
En ekstern modtager af et andet mærke kræver som regel strømforsyning og et relæudgangssignal. Robus RBS-drevene leverer 24 V jævnstrøm, og relæudgangen tilsluttes samme indgang som en kablet trykknap.
Trin 1. Strømforsyning til den eksterne modtager
Hvis du skal tilslutte ekstraudstyr til drevet, som kræver ekstern strømforsyning (f.eks. ekstern modtager, indikatorbelysning, nøglekontakt, magnetkort osv.), skal udstyret tilsluttes som vist på tegningen. Den leverede spænding er 24 V DC, -30 % til +50 %, med en maksimal strøm på 100 mA.
(NICE RBA3) (NICE RBA3R10)
Trin 2. Relæindgang
Relæet tilsluttes SBS-indgangen (på ældre styreenheder mærket P.P.). Alternativt kan du tilslutte relæet til OPEN-indgangen og bruge funktionen automatisk lukning. I så fald åbner den eksterne modtager kun porten, hvorefter den automatiske lukning lukker den efter en tidsforsinkelse.
Derefter skal du udføre trinnet "Registrering af tilsluttet udstyr på drevet" på Robus – sådan gør du:
Trin 3. Registrering af tilsluttet udstyr på drevet
Hver gang ekstraudstyr tilsluttes, frakobles eller ændres på BlueBUS-indgangene og STOP skal registrering af ekstraudstyr.
- Tryk på knappen "Open" og "Stop/Set" og hold dem nede
- Når de begynder at blinke hurtigt L1 og L2, skal du slippe knapperne
- Vent et par sekunder, indtil styreenheden har afsluttet registreringen af udstyret.
- Hvis alt er gået som det skal, bør STOP-LED'en lyse, og L1 og L2 bør slukke. Det kan også være, at L3 og L4, hvis du endnu ikke har gennemført registrering af portfløjens længde.

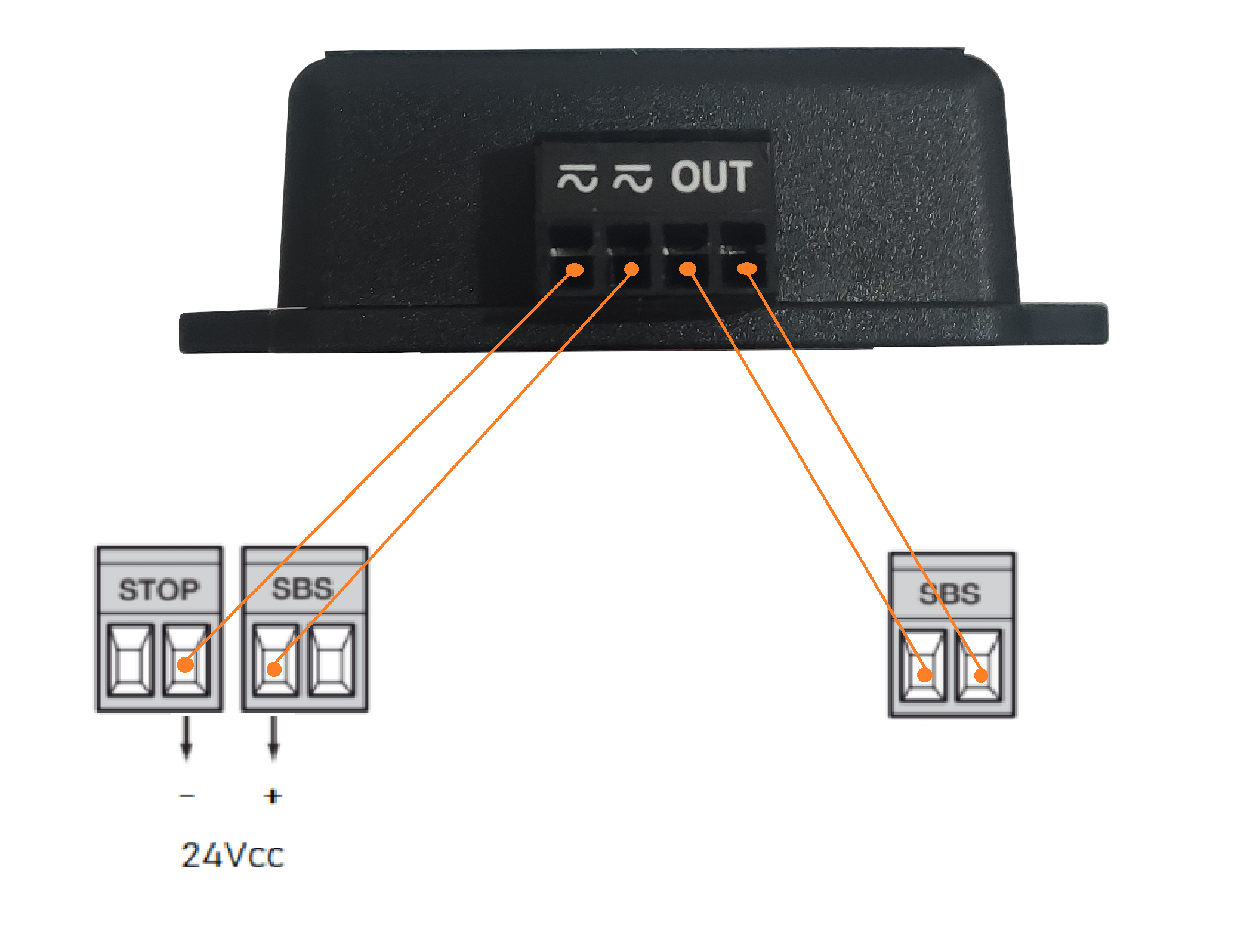

Eksempel på tilslutning af GSM-modulet GSM-05 til NICE RBA3R10-styreenheden (NICE ROBUS-drev):

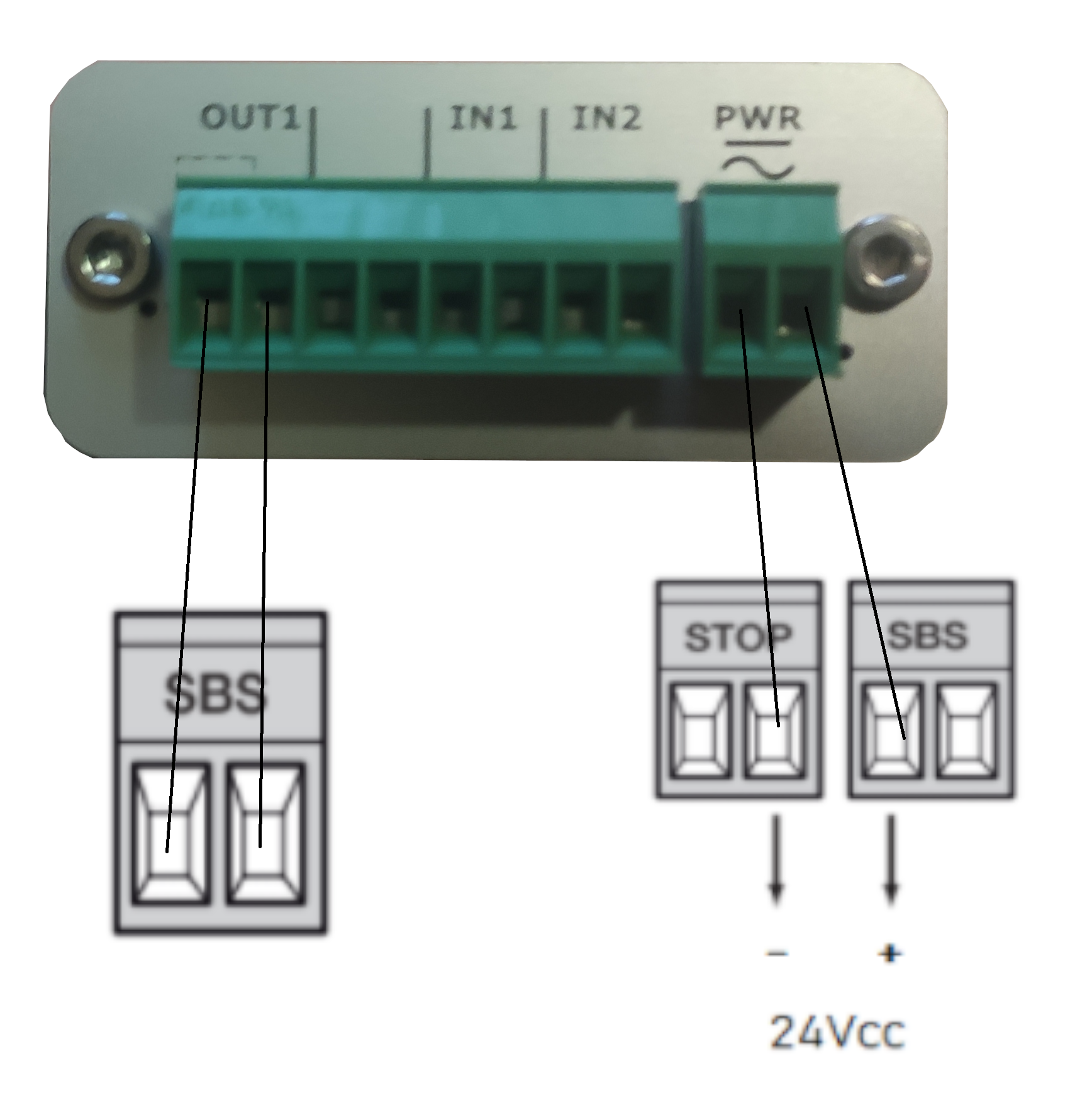

Eksempel på tilslutning af GSM-modulet GSM LITE 3+ til NICE RBA3R10-styreenheden (NICE ROBUS-drev):
