Nulstilling af Nice-styreenheder


Før selve nulstillingen kan du prøve at:

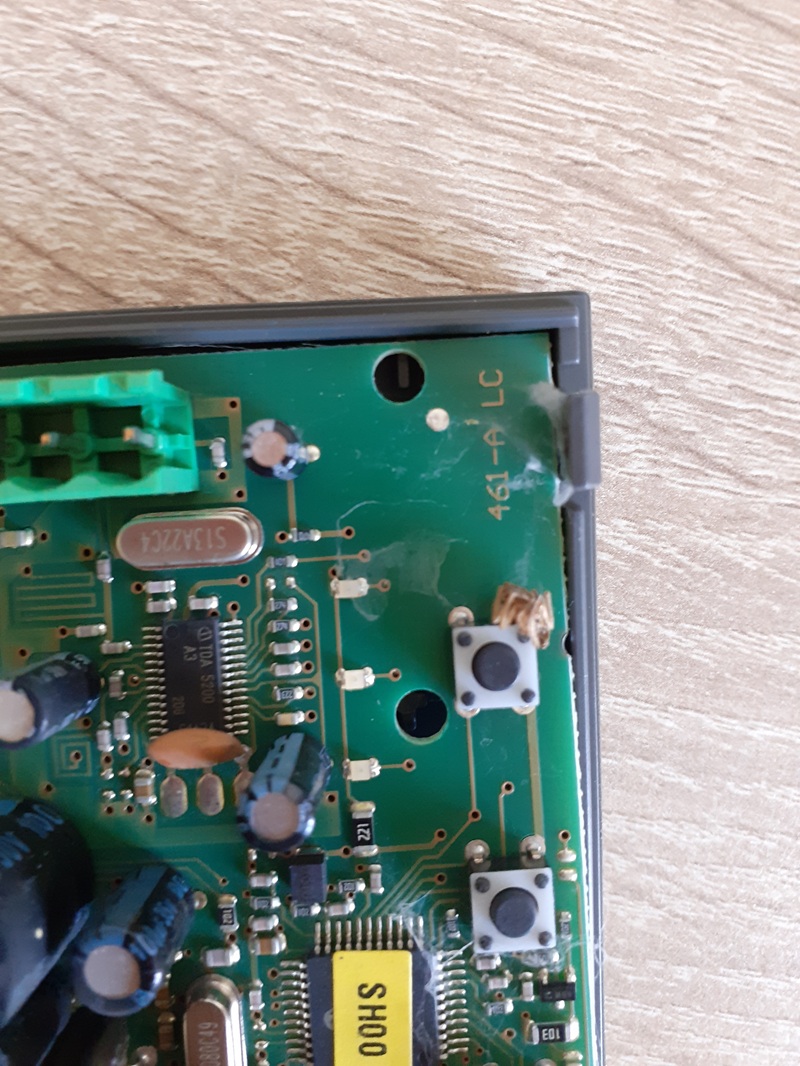

  • rengøre drevet, styreenheden og fotocellerne, også indvendigt. Ofte skyldes det spindelvæv, snavs på fotocellernes dæksler osv.
  • frikoble porten og kontrollere manuelt, om der er en mekanisk forhindring et sted. Der kan også opstå en forhindring efter installationen, f.eks. som følge af temperaturændringer eller lignende.
  • Hvis du har mistanke om, at fejlen skyldes fotocellerne, skal du frakoble dem og afprøve, om drevet fungerer uden dem.


Nulstilling af styreenhed MCU1 og MCU4 (NICE Robus RBS 400/600/600HS-drev)

Bemærk: Denne fremgangsmåde sletter kun styreenhedens hukommelse; fjernbetjeningerne forbliver gemt i den.
Nulstilling:

  1. Tryk samtidig på den første (Open) og den tredje (Close) knap, og hold dem nede
  2. Slip knapperne, når alle LED'er lyser
  3. Vent, indtil styreenheden er nulstillet

Registrering af tilsluttet udstyr til drevet

Efter hver tilslutning, frakobling eller ændring af tilslutningen af ekstraudstyr til BlueBUS-indgangene og STOP skal registreringsfasen for ekstraudstyr. Drevet gør dig opmærksom på, at denne handling skal udføres, ved at LED'erne L1 og L2 blinker.

Registrering af tilsluttet udstyr til NICE Robus RBS400-, RBS600- og RBS600HS-drev

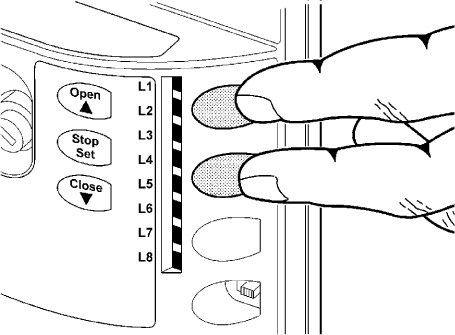

  1. Tryk på knappen "Open" og "Stop/Set", og hold dem nede
  2. Slip knapperne, så snart L1 og L2begynder at blinke hurtigt
  3. Vent et par sekunder, indtil styreenheden (MCU1 eller MCU4) har afsluttet registreringen af udstyret.
  4. Hvis alt er gået som det skal, bør LED'en STOP lyse, og L1 og L2 bør slukke. Det kan også være, at L3 og L4begynder at blinke, hvis du endnu ikke har gennemført registreringsfasen for portfløjens længde.

Registrering af portfløjens længde

For at porten kan bevæge sig korrekt (navnlig beregningen af accelerations- og decelerationsstrækningen samt delvis åbning), skal drevet selv registrere portfløjens længde. Under denne handling bevæger drevet porten fra den ene endestopposition til den anden og registrerer portens længde ved hjælp af kontakten.

Registrering af skydeportens fløjlængde med NICE Robus RBS400-, RBS600- og RBS600HS-drev

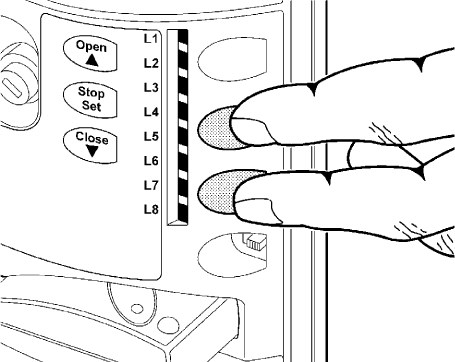

  1. Tryk på knapperne "Close" og "Stop/Set", og hold dem nede
  2. Slip knapperne, så snart en bevægelse starter
  3. Porten bør begynde at åbne. Hvis det ikke sker, skal du trykke på knappen "Stop/Set" og kontrollere indstillingen af portens bevægelsesretning (se Valg af portens bevægelsesretning), og begynd fra punkt 1.
  4. Hvis porten derimod åbner i den rigtige retning, skal du vente, indtil drevet har afsluttet åbningen og den efterfølgende lukning af porten.

Programmering af drevet

Du finder en komplet vejledning til programmering af drevet på Programmering af drev med styreenhed MCU1 eller MCU4.

Nulstilling af styreenhed RBA3 (NICE Robus 400/600/1000- og RUN1500-drev)

Bemærk: Denne fremgangsmåde sletter kun styreenhedens hukommelse; fjernbetjeningerne forbliver gemt i den.
Nulstilling:

  1. Tryk samtidig på den første (Open) og den tredje (Close) knap, og hold dem nede
  2. Slip knapperne, når alle LED'er lyser
  3. Vent, indtil styreenheden er nulstillet

Registrering af tilsluttet udstyr til drevet

Efter hver tilslutning, frakobling eller ændring af tilslutningen af ekstraudstyr til BlueBUS-indgangene og STOP skal registreringsfasen for ekstraudstyr. Drevet gør dig opmærksom på, at denne handling skal udføres, ved at LED'erne L1 og L2 blinker.

Registrering af tilsluttet udstyr til NICE Robus RB600-drev
  1. Tryk på knappen "Open" og "Stop/Set", og hold dem nede
  2. Slip knapperne, så snart L1 og L2begynder at blinke hurtigt
  3. Vent et par sekunder, indtil styreenheden har afsluttet registreringen af udstyret.
  4. Hvis alt er gået som det skal, bør LED'en STOP lyse, og L1 og L2 bør slukke. Det kan også være, at L3 og L4, hvis du endnu ikke har gennemført fasen for registrering af portfløjens længde.

Registrering af portfløjens længde

For at portens bevægelse fungerer korrekt (herunder beregning af accelerations- og decelerationsstrækning samt delvis åbning) skal motoren selv registrere portfløjens længde. Under denne proces bevæger motoren porten fra det ene endestop til det andet og registrerer portens længde ved hjælp af en kontakt.

Registrering af længden på en skydeportfløj med NICE Robus RB600-motoren
  1. Tryk på knapperne "Close" og "Stop/Set", og hold dem nede
  2. Slip knapperne, så snart bevægelsen starter
  3. Åbningsmanøvren bør starte. Hvis det ikke sker, skal du trykke på knappen "Stop/Set" og kontrollere portens bevægelsesretning (se Valg af portens bevægelsesretning) og begynde fra punkt 1.
  4. Hvis porten i stedet åbner i den rigtige retning, skal du vente, indtil motoren har afsluttet åbningen og derefter lukket porten.

Programmering af motoren

Du finder den komplette programmeringsvejledning til motoren på Programmering af motoren med styreenhed RBA3



Nulstilling af styreenhed RBA4/A og RBA4 (NICE Road 200/400-motor)

Bemærk: Denne fremgangsmåde sletter kun styreenhedens hukommelse. Fjernbetjeningerne forbliver gemt.
Nulstilling:

  1. Tryk samtidigt på den første (Open eller Radio) og den tredje (Close eller P.P.) knap, og hold dem nede
  2. Slip knapperne, når alle LED'er lyser
  3. Vent, indtil styreenheden er nulstillet

Opsætning af motoren igen:
Du finder også en detaljeret vejledning her: fortamigo.dk/na-posuvnu-branu/pohon-pre-posuvne-brany-do-400-kg-nice-road-rd400

Registrering af portfløjens længde

For at portens bevægelse fungerer korrekt (herunder beregning af accelerations- og decelerationsstrækning samt delvis åbning) skal motoren selv registrere portfløjens længde. Under denne proces bevæger motoren porten fra det ene endestop til det andet og registrerer portens længde ved hjælp af en kontakt.

Registrering af længden på en skydeportfløj med NICE Road RD400-motoren

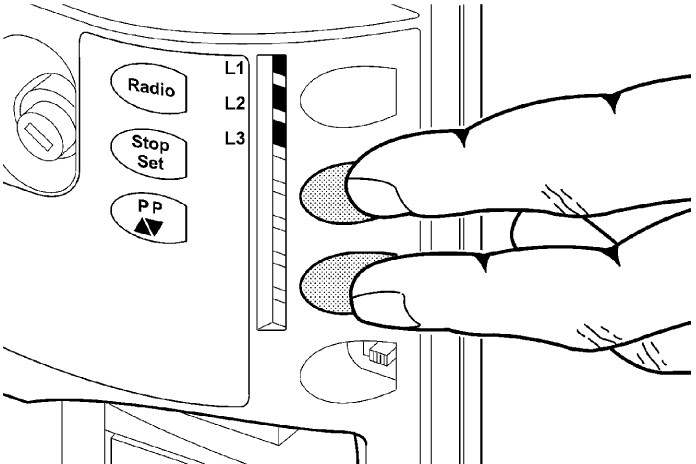

  1. Tryk samtidigt på den anden (Stop/Set) og den tredje (Close eller P.P.) knap, og hold dem nede
  2. Slip knapperne, så snart bevægelsen starter
  3. Åbningsmanøvren bør starte. Hvis det ikke sker, skal du trykke på den anden knap (Stop/Set) og kontrollere portens bevægelsesretning (se Valg af portens bevægelsesretning) og begynde fra punkt 1.
  4. Hvis porten i stedet åbner i den rigtige retning, skal du vente, indtil motoren har afsluttet åbningen og derefter lukket porten.

Programmering af motoren

Du finder den komplette programmeringsvejledning til motoren på Programmering af motoren med styreenhed RBA4

Nulstilling uden fotoceller

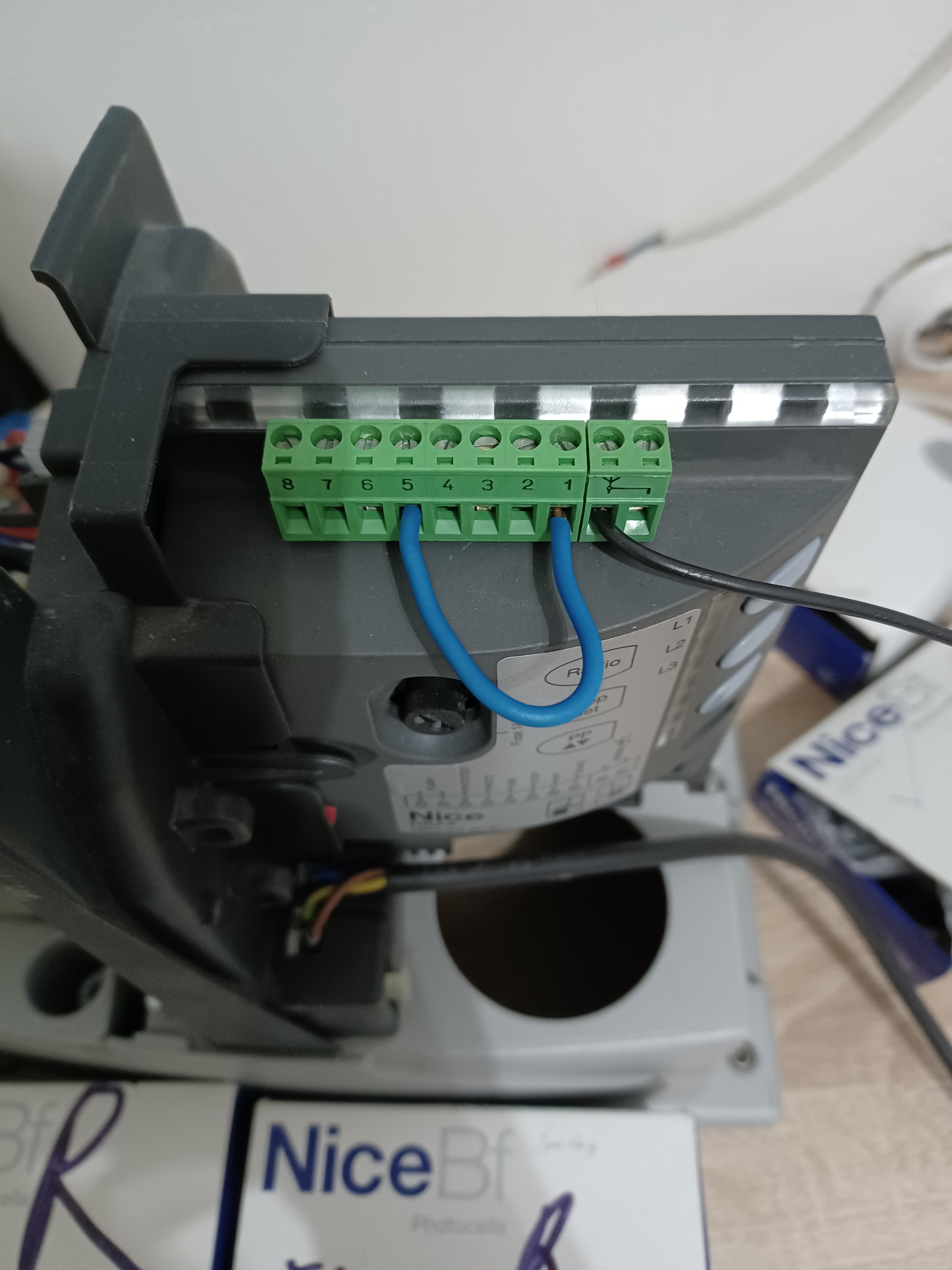

Hvis du har mistanke om, at fotocellerne ikke fungerer korrekt, skal du frakoble dem og på styreenheden forbinde indgang 1 og 5 (gælder kun Road-motoren med styreenhed RBA4). Dermed lukkes fotocellernes kredsløb, og du kan teste, om motoren fungerer korrekt, uden fotocellerne.



Nulstilling af styreenhed MC424L (NICE Wingo 2024/3524-motor)

Bemærk: Denne fremgangsmåde sletter kun styreenhedens hukommelse. Fjernbetjeningerne forbliver gemt.
Nulstilling:

  1. Afbryd strømmen til styreenheden (eller tag strømforsyningens sikring F1 ud), og vent, indtil alle LED'er slukker.
  2. Tryk på knapperne P1 og P2 på styreenheden, og hold dem nede (styreenheden skal stadig være uden strøm)
  3. Mens du holder knapperne P1 og P2 nede, skal du tilslutte styreenheden til strømmen (eller sætte strømforsyningens sikring i)
  4. Slip knapperne præcis efter 3 sekunder (eller i løbet af det tredje sekund)
  5. Hvis sletningen lykkedes, slukker alle LED'er i et sekund. Hvis det ikke sker, og LED'erne fortsat blinker, skal sletningen gentages fra begyndelsen

Kontrollér, at hukommelsen er slettet korrekt: Afbryd strømmen til styreenheden (eller tag strømforsyningens sikring F1 ud), og vent, indtil alle LED'er slukker. Når strømmen tilsluttes igen, bør alle LED'er blinke i cirka seks sekunder, hvis hukommelsen er slettet helt. Hvis LED'erne kun blinkede i tre sekunder, er sletningen sandsynligvis ikke lykkedes, og du skal gentage den.

Opsætning af motoren igen: Du finder også en detaljeret vejledning her: fortamigo.dk/na-posuvnu-branu/nice-moon-mc424-riadiaca-centrala-pre-24v-pohony-kridlovych-bran-rodiny-wingo

Registrering af portfløjens bevægelse

For at portens bevægelse fungerer korrekt (herunder beregning af accelerations- og decelerationsstrækning samt delvis åbning) skal styreenheden selv registrere længden af portfløjenes åbningsbue. Under denne proces bevæger motorerne portfløjene fra det ene endestop til det andet og registrerer portens åbningsinterval.

Bemærk: Hvis du allerede har gennemført registreringen af portfløjenes bevægelse, skal du inden en ny registrering slette styreenhedens hukommelse.

Før du registrerer portfløjenes bevægelse, skal du kontrollere, at de enheder, der er tilsluttet indgangene STOP, FOTO og FOTO1 fungerer korrekt og er tilsluttet rigtigt. Hvis en af dem aktiveres under registreringen, skal processen gentages. Portfløjene bør helst stå cirka halvt åbne. Det opnår du ved at frigøre motorerne, flytte fløjene manuelt til en halvt åben position og låse motorerne igen. Når motoren er låst, skal du altid flytte fløjen en smule manuelt, så motoren går i indgreb. Det er dog i princippet ligegyldigt, hvilken position portfløjene står i før registreringen.

Registreringen af portfløjenes bevægelse foregår automatisk på følgende måde:

  1. Tryk på knappen P2
  2. Begge fløje åbner en smule
  3. Den sekundære (nederste) fløj lukker
  4. Den primære (øverste) fløj lukker
  5. Den primære (øverste) fløj åbner
  6. Når den programmerede forsinkelsestid for den sekundære motor er gået, begynder den sekundære (nederste) fløj at åbne. Hvis forsinkelsen ikke passer, skal du trykke på knappen P2 og indstille en passende forsinkelse
  7. Styreenheden registrerer den nødvendige bevægelseslængde for at åbne porten helt (dvs. indtil den når de mekaniske endestop)
  8. Begge fløje lukker helt. Fløjene begynder at lukke på forskellige tidspunkter, så de ikke støder mod hinanden under lukningen
  9. Styreenheden gemmer de målte værdier, og så er du FÆRDIG.

Alle ovenstående faser skal gennemføres én efter én uden indgriben fra dig. Hvis en fase ikke forløber korrekt, skal du stoppe den ved at trykke på knappen P1 og eventuelt justere indstillingerne og gentage processen.

Programmering af motorens styreenhed

Du finder den komplette programmeringsvejledning til styreenheden på Programmering af styreenhed MC424L



Nulstilling af styreenhed MC424LR10 (NICE Wingo 2024/3524-motor)

Bemærk: Denne fremgangsmåde sletter kun styreenhedens hukommelse. Fjernbetjeningerne forbliver gemt.
Nulstilling:

  1. Tryk samtidigt på den første (OPEN) og den tredje (CLOSE) knap, og hold dem nede
  2. Når alle LED'er L1..L8 begynder at blinke (efter cirka 3-4 sekunder), skal du slippe knapperne
  3. Vent 5 sekunder, så er styreenheden nulstillet til fabriksindstillingerne.

Første opstart af styreenheden (eller registrering efter nulstilling)

  1. Indstil/kontrollér motorens modelvælgerkontakter i henhold til tabel 2.6 i styreenhedens manual
    Bemærk: Motor WG2024: 1-ned, 2-op, 3-ned, 4-ned; WG3524: 1-op, 2-op, 3-ned, 4-ned; TOO3024: 1-ned, 2-op, 3-op, 4-ned; TOO4524: 1-op, 2-op, 3-op, 4-ned; SFAB2024: 1-ned, 2-ned, 3-ned, 4-op; ikke-specificeret model: 1-op, 2-ned, 3-ned, 4-ned
  2. Frigør portfløjene manuelt, og sæt dem i en mellemposition (åbning til ca. 45°), lås motorerne igen, og træk lidt i portfløjene, så motorerne går i indgreb
  3. Tryk samtidig på den anden knap (STOP/SET) og den tredje knap (CLOSE), og hold dem nede Slip knapperne, når portfløjene begynder at bevæge sig
  4. Portfløjene udfører følgende sekvens (registreringen af portfløjenes bevægelser kan til enhver tid afbrydes ved at trykke på STOP-knappen)
    1. Begge portfløje åbner en smule
      Bemærk: Hvis de bevæger sig den modsatte vej, dvs. lukker en smule, skal manøvren afbrydes ved at trykke på STOP-knappen, styreenheden skal frakobles strømforsyningen, og polariteten skal vendes på begge motorer. Hvis den ene portfløj begynder at åbne, mens den anden begynder at lukke, skal polariteten kun vendes på den motor, der er begyndt at lukke. At vende polariteten betyder, at kablerne byttes om mellem + (plus)-klemmen og - (minus)-klemmen i den pågældende motors trepolede klemrække.
    2. Den nederste portfløj lukker helt
      Bemærk: Hvis den forkerte portfløj begynder at bevæge sig (dvs. den øverste), skal manøvren afbrydes ved at trykke på STOP-knappen, styreenheden skal frakobles strømforsyningen, og de komplette motorklemrækker M1 og M2 skal byttes om.
    3. Den øverste portfløj lukker helt
    4. Den øverste portfløj begynder at åbne, og kort efter følger den nederste portfløj
      Bemærk: Hvis forsinkelsen er for kort, kan den ændres under programmeringen. Se kapitel 5.2.2, diode L6 "Forsinkelse af portfløj"
    5. Begge portfløje åbner helt
    6. Den nederste portfløj begynder at lukke, og kort efter følger den øverste portfløj
    7. Portfløjene lukker helt, og styreenheden gemmer deres endepositioner i hukommelsen
    8. Færdig

Programmering af motorens styreenhed

Du finder den komplette programmeringsvejledning til styreenheden på Programmering af styreenheden MC424LR10

Nulstilling af styreenheden ROA40R10 (NICE Rox-motor ROX600 og ROX1000)

Gå til Vejledning til nulstilling af motoren NICE Rox.
