NICE Moonclever MC424L – styreenhed til 24 V-drev til svingporte i Wingo-serien

Produktets tilgængelighed:	På lager	Vi sender normalt varen inden for 24 timer.

NICE-MC424L
på lager

1.787,39 kr. ekskl. moms
2.234,23 kr. inkl. moms

Vægt
1,50 kg

Beskrivelse af produktet NICE Moonclever MC424L – styreenhed til 24 V-drev til svingporte i Wingo-serien

Udskiftning af styreenhed
Styreenheden NICE MC424L er udgået, så når du bestiller, leverer vi en nyere version NICE MC424LR10.

Hurtig navigation på denne side:
Kompatibelt tilbehør…	Manual…	Montering og installation…, Ledningsføring…
Tilslutning af styreenheden… - til strømnettet…, af ekstraudstyr…, tilslutningsdiagram…
Fotoceller…	Radiomodtager…	Ibrugtagning af styreenheden…
Registrering af portfløjens bevægelse…	Programmering af motorens styreenhed…	Tilslutning af eksterne enheder…
Fejlfinding - efter type…, diagnosticering med LED'er…
Specialfunktioner…	Montering af backupbatteri…	Tekniske egenskaber…

NICE Moonclever MC424L er en styreenhed til automatisering af enkeltfløjede, eller dobbeltfløjede porte. Motorerne der er kompatible med den, skal have en strømforsyning på 24 V DC.

Kompatibel udelukkende med de specifikt opregnede svingportsmotorer:

Wingo (WG2024, WG3524, WG4024, WG5024)

Styreenheden MC424L indeholder MCA2-styreenhed, som er placeret i en standardiseret plastboks Moonclever. Omfatter et stik af typen SM til tilslutning af radiomodtager (SMXI, OXI,...) fra fjernbetjeninger (Flor, Era Flor, Era One, Era Inti,...).

Takket være 24 V er den også velegnet til solcelleanlægget NICE Solemyo, som muliggør strømforsyning på steder uden adgang til elnettet. Det er også muligt at forsyne styreenheden med strøm fra NICE PS124-backupbatteri, som i flere timer efter et strømsvigt gør det muligt at åbne og lukke svingporten flere gange. Når standbytilstand er aktiveret, har styreenheden med tilsluttet radiomodtager et strømforbrug på kun 2 W (ved strømforsyning fra PS124-batteri, eller fra Solemyo-solcelleanlægget, er forbruget kun 0,1 W).

Diagnosticering ved hjælp af diagnostisk LED.

Når portfløjens længde er registreret, indstilles accelerations- og decelerationsintervallerne automatisk ved åbning og lukning. Desuden kan man indstille kraften, hastigheden, gangåbning osv. Se programmering af motorens styreenhed. Registrering af forhindringer under hele portfløjens bevægelse sikrer sikker drift af motorerne.

NICE Moonclever MC424L-styreenheden er velegnet til de slovakiske klimaforhold og opfylder alle europæiske sikkerhedsstandarder.

Tilbehør, der er kompatibelt med styreenheden NICE Moonclever MC424L

Vi anbefaler, at du tilkøber kompatibelt ekstraudstyr til styreenheden:

Hvad	Hvorfor	Type
Blinklys	Blinklyset signalerer, at porten er i bevægelse, ved at blinke – velegnet ved udkørsler med dårligt udsyn. Det har også en indbygget antenne, som giver fjernbetjeningen længere rækkevidde.	- Lucy (LUCY24) - Moonlight (ML24T)
Fotoceller	Registrerer en forhindring under lukning og stopper porten, så den ikke rammer biler eller personer.	- BF - Moon (MOF, MOFO)
Sender	Til fjernbetjening af porten.	- FloR (Flo2R-s, Flo4R-s) - Era One (ON2E, ON4E) - Era Flor (Flo2RE, Flo4RE) - Era Inti (INTI2)
Modtager	Nødvendig til fjernbetjening af porten.	- OXI - SMXI
Antenne	For bedre rækkevidde på fjernbetjeningen.	- integreret i signallampen ML24T - kun ABFKIT-antenne, eller ABF
Tastatur	Hvis du glemmer fjernbetjeningen, eller hvis mange køretøjer eller personer kommer til dig, og du ikke ønsker at give alle en fjernbetjening eller åbne porten manuelt.	- MOTXR

Manual til NICE Moonclever MC424L-styreenhed

Manual til NICE Moonclever MC424L-styreenheden kan downloades her:

Manual til NICE Moonclever MC424L-styreenhed

Montering af NICE Moonclever MC424L-styreenhed

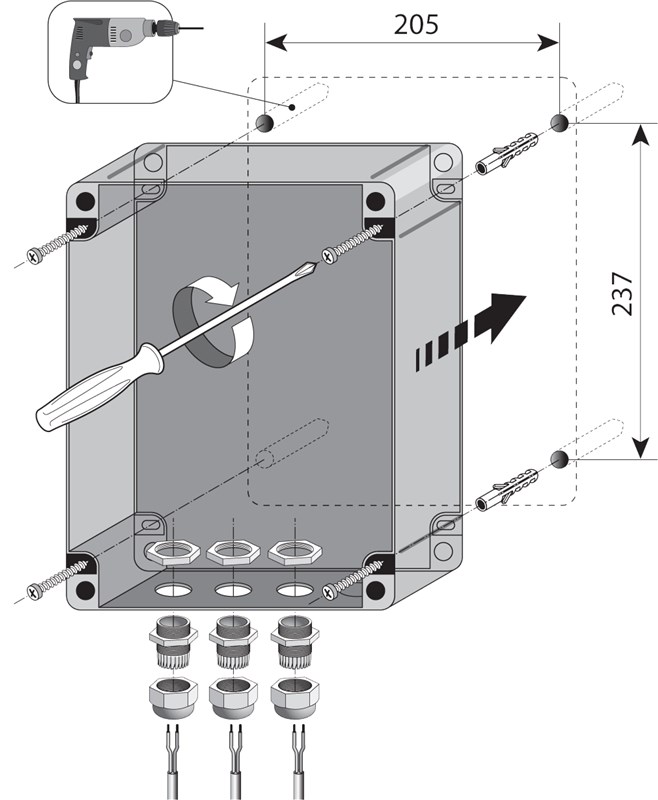

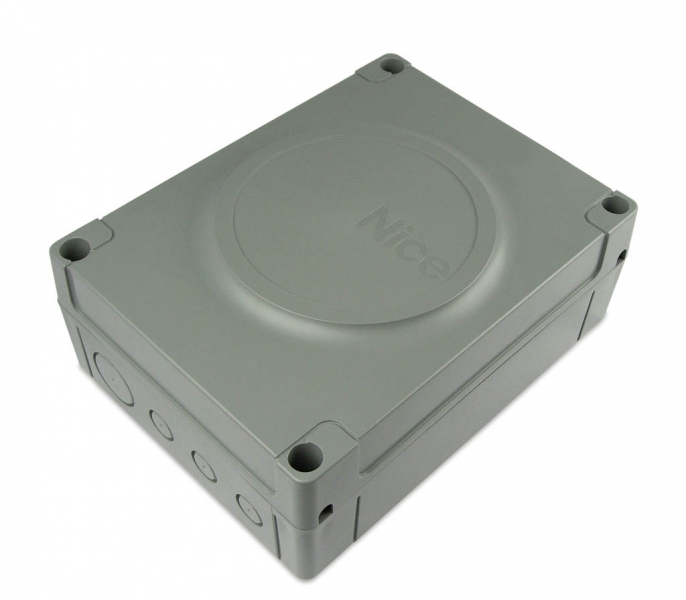

Montering af styreenheden i en standardiseret monteringsboks Moonclever foregår ved fastgørelse med fire skruer:

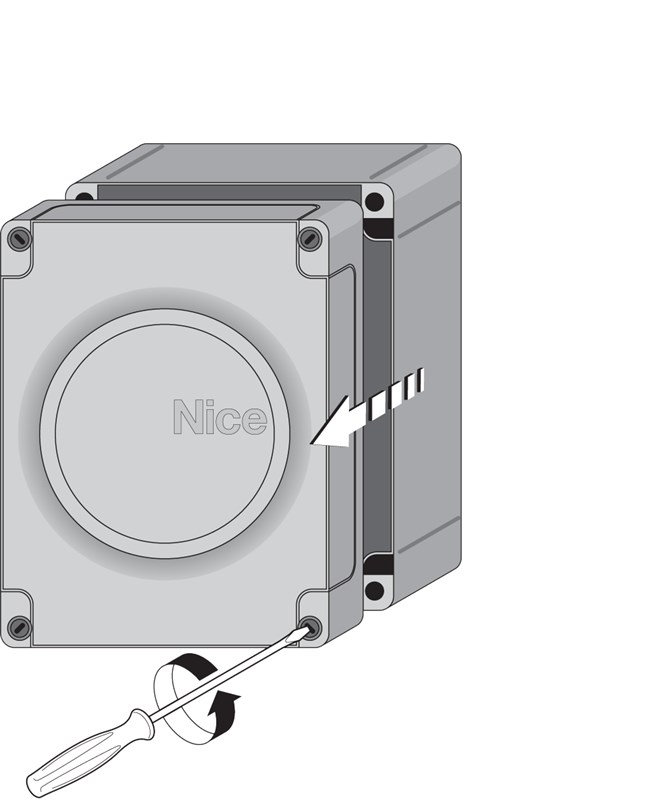

1. Skru plastskruerne i dækslet ud	2. Fastgør styreenhedens boks med fire rawlplugs

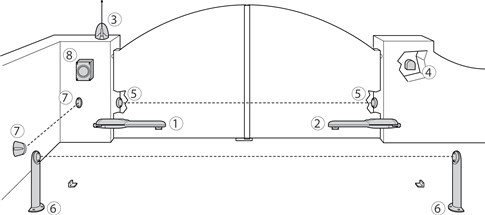

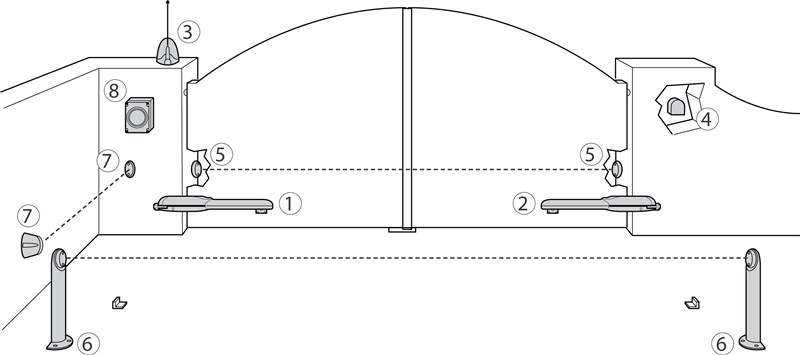

Typisk (valgfri) tilslutning af portåbnerens styreenhed med tilbehør ser således ud:

Liste over tilbehør

Wingo 24V-motor
Wingo 24V-motor (valgfri)
Signallampe med indbygget antenne
Digitalt tastatur/Kortlæser/Nøgleafbryder
Fotoceller FOTO

Fotoceller på søjlen FOTO1
Fotoceller i lige linje FOTO2
MC424L-styreenhed

Bemærkning om fotoceller:

5.	FOTO	Fotocellerne har ingen effekt under åbning; når porten er ved at lukke, får en afbrydelse af fotocellerne porten til at vende og åbne.
6.	FOTO1	Fotocellerne standser portens bevægelse både under åbning og lukning.
7.	FOTO2	Fotocellerne har ingen effekt under lukning; når porten er ved at åbne, får en afbrydelse af fotocellerne porten til at vende og lukke.

Tilslutning af NICE Moonclever MC424L-styreenhed

Husk at afbryde strømforsyningen, før du tilslutter, frakobler eller ændrer forbindelser portåbner både til lysnettet og til ekstraudstyr, enten ved at slå afbryderen fra, trække strømforsyningens sikring ud, eller frakoble backupbatteriet. Vent, indtil alle LED'er er slukket.

...til lysnettet

For at portåbneren kan fungere grundlæggende, er det kun nødvendigt at føre portåbnerens styreenhed strømforsyningen ind i.

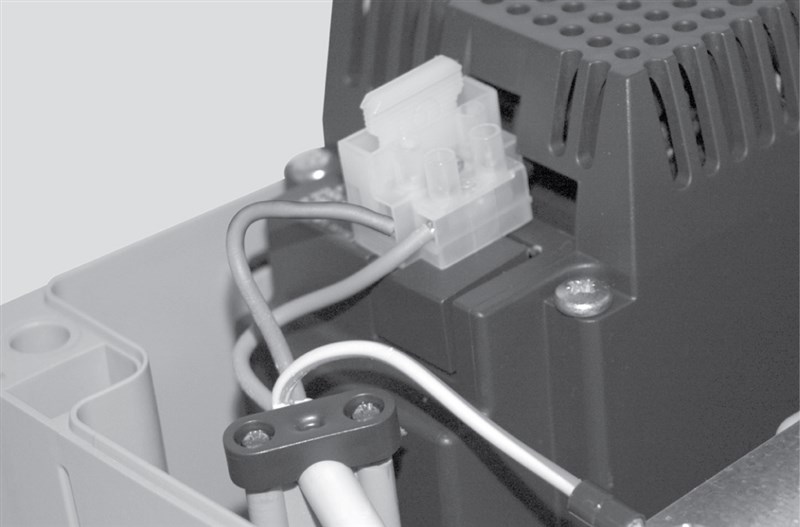

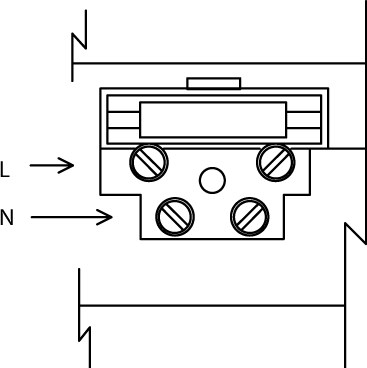

Tilslutning af fase (L) og nul (N).

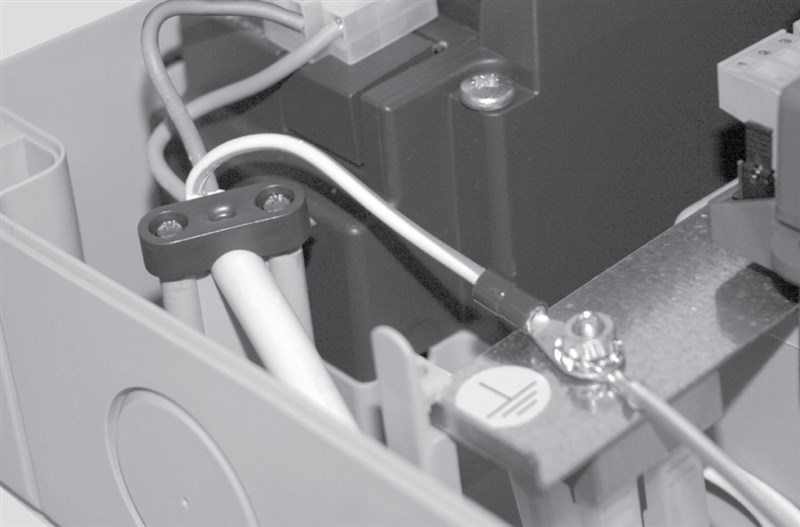

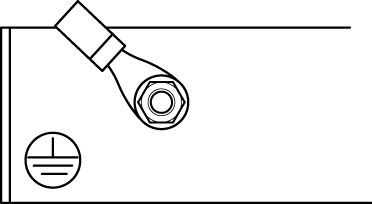

Tilslutning af jord (I).

set ovenfra

...ekstraudstyr

Til styreenheden følgende ekstraudstyr kan tilsluttes:

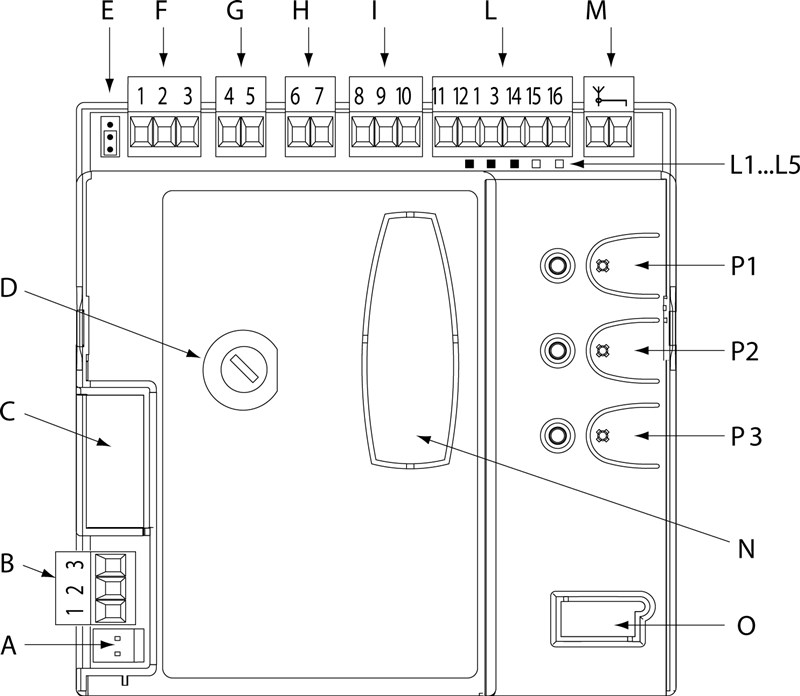

A.	Stik til 24 V-strømforsyning
B.	Tilslutning af primær motor M1

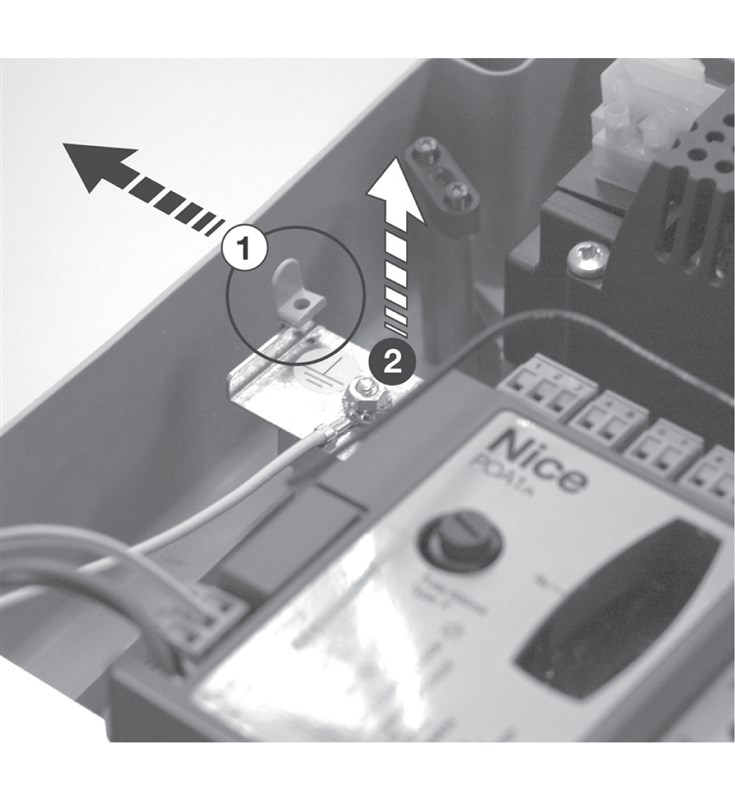

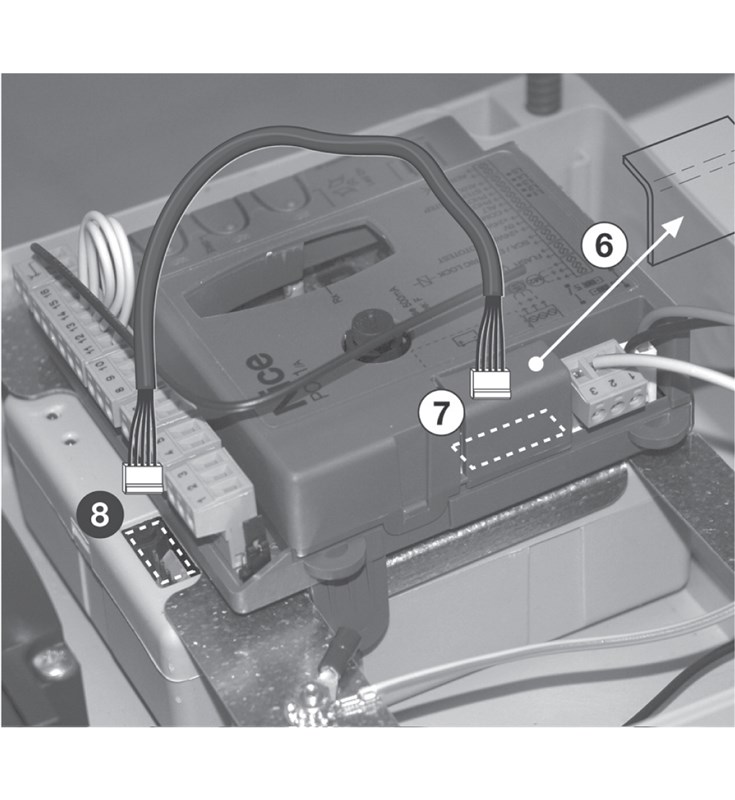

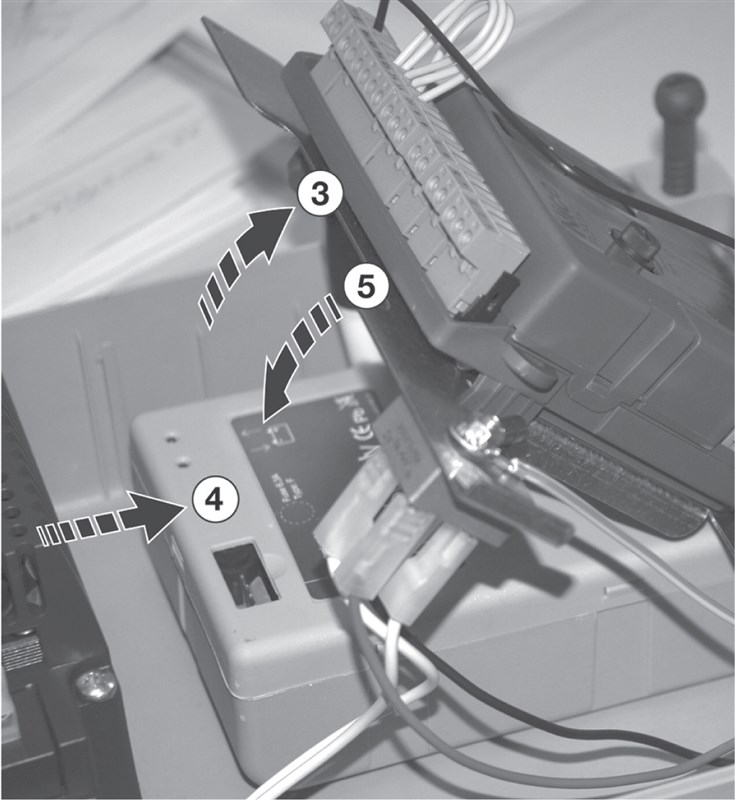

C.	Stik til tilslutning af NICE PS124-reservebatteri, eller NICE Solemyo-solsystemet.
D.	Sikring til styreenheden, type F 500mA
E.	Justerbar jumper til valg af primær (første) portfløj, der åbner
F.	Tilslutning af sekundær motor M2 (hvis den ikke tilsluttes, registrerer styreenheden automatisk porten som enfløjet)
G.	Udgang til blinklys
H.	Udgang til portindikator, eller elektrisk lås (afhængigt af indstillingen i programmeringen)
I.	24 V DC-strømforsyning til tilbehør, Standbytilstand og FOTOTEST
L.	Indgange til tilsluttet udstyr, fotoceller, trykknapper osv.
L1...L5.	Programmerings-LED'er
M.	Antenneindgang (f.eks. ABF, ABFKIT, eller indbygget i ML24T-blinklyset)
N.	Stik NICE SM til radiomodtager (f.eks. SMXI, OXI)
O	Stik til diagnosticering og programmering (til professionel brug)
P1,P2,P3	Programmeringsknapper og LED'er

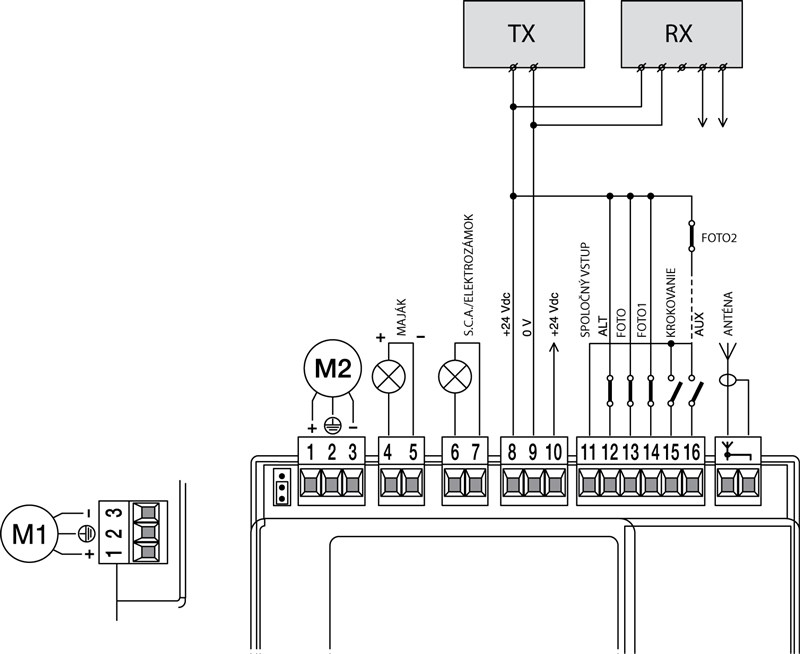

Standardtilslutningsdiagrammer:

Ledningerne kan tilsluttes styreenhedens klemrækker på tre hovedmåder:

Med standbytilstand	Uden standbytilstand

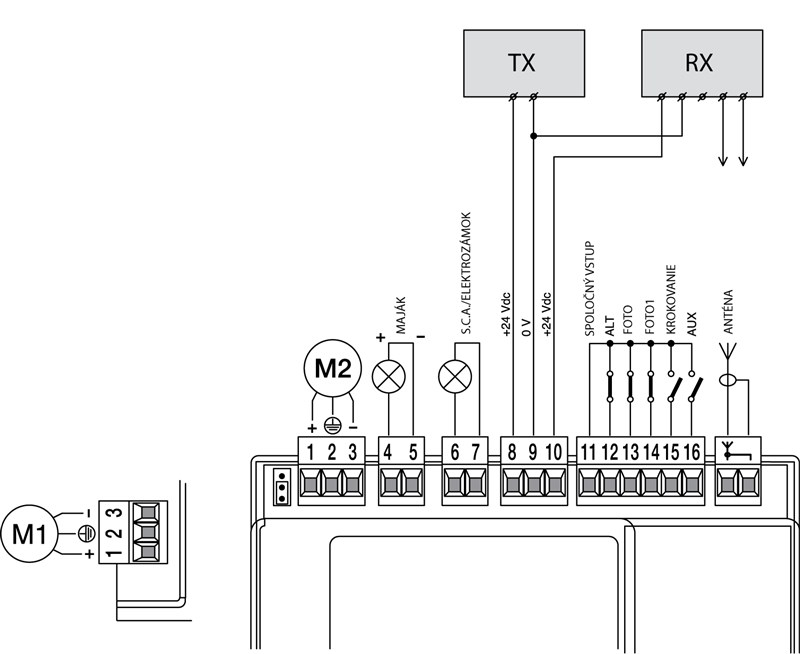

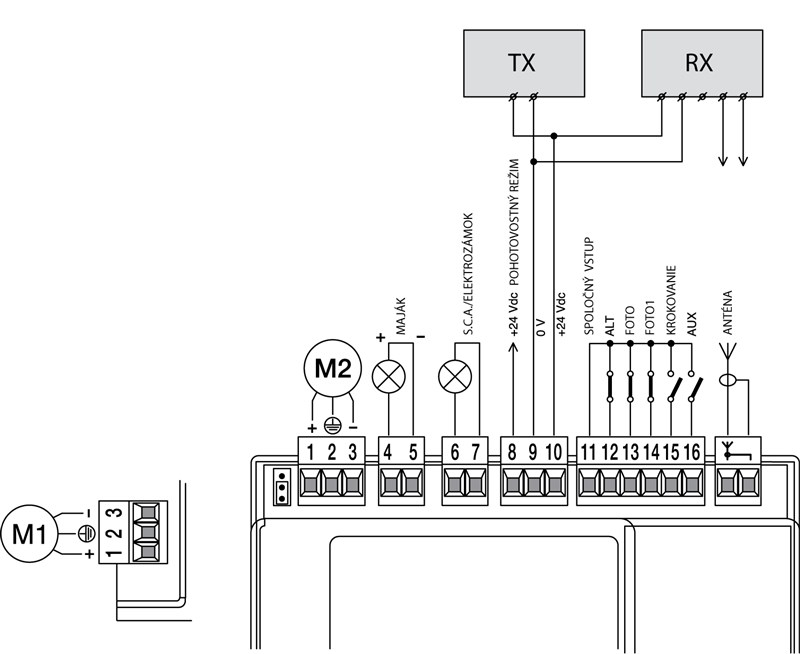

Med standbytilstand	Uden FOTOTEST	Med FOTOTEST

Et minut efter den seneste manøvre skifter styreenheden til energisparetilstand, hvor alle ind- og udgange slås fra. Når standbytilstanden er aktiveret, vises det af OK-LED'en (LED P1), der blinker langsommere (ét blink hvert 4. sekund) end normalt (ét blink i sekundet). Standbytilstand er obligatorisk ved tilslutning af NICE Solemyo-solsystemet samt ved tilslutning af NICE PS124-reservebatteriet.	Tilslutning uden standbytilstand og uden FOTOTEST. Enheden har et normalt strømforbrug, og en manøvre startes, selv hvis en sikkerhedsfotocelle svigter.	FOTOTEST kontrollerer, at fotocellerne FOTO, FOTO1 og FOTO2 fungerer korrekt, inden en manøvre startes (dvs. hver fotocelle strømforsynes separat). Hvis en fotocelle ikke fungerer korrekt, startes manøvren ikke. Hvis nogle af fotocellerne ikke bruges, skal terminalen forbindes til indgang nr. 8 (fælles indgang).

Tilslutning med standbytilstand er standard; den fravælges kun ved tilslutning med FOTOTEST. Det fungerer sådan, at enten er standbytilstand eller FOTOTEST tilsluttet, eller også er ingen af delene tilsluttet.

Ledningsføring til de enkelte klemmer

NICE MCA2-styreenhed styreenheden NICE Moonclever MC424L giver mulighed for følgende ind- og udgange til ekstraudstyr:

Indgang	Formål	Beskrivelse	Kabeltype
L-N-I	Strømforsyning	Hovedstrømforsyning.	3×1,5mm²
1-3	Motor M1	Strømforsyning primær motor M1.	3×1,5mm²
1-3	Motor M2	Strømforsyning sekundær motor M2 (hvis den ikke tilsluttes, registrerer styreenheden automatisk porten som enkeltfløjet).	3×1,5mm²
4-5	Blinklys	Udgang til én advarselslampe NICE LUCY24 (eller NICE ML24T) med en 24V 25W pære.	2×1mm²
6-7	Portstatusindikator S.C.A., eller elektrisk lås	Tilslutning til indikator for åben port S.C.A. 24 Vdc, maksimalt 5W eller elektrisk lås 12Vac, maksimalt 25VA.	S.C.A.: 2×0,5mm² Elektrisk lås: 2×1mm²
8	+24 Vdc - med standbytilstand - med FOTOTEST (plus +)	To indbyrdes udelukkende anvendelser: 1. Fælles +24 Vdc-strømforsyning til alle enheder ved brug af standbytilstand 2. Strømforsyning +24 Vdc, maksimalt 100mA til fotoceller TX (sender) ved brug af FOTOTEST Hvis hverken standbytilstand eller FOTOTEST anvendes, bruges denne ikke; i stedet bruges indgang nr. 11.	1×0,5mm²
9	0 Vdc (minus -)	0 Vdc-strømforsyning (minus) til tilbehør	1×0,5mm²
10	24 Vdc - uden standbytilstand (plus +)	Strømforsyningen bruges til tilbehør (24 Vdc, maksimalt 200mA) uden standbytilstand. Hvis standbytilstand anvendes, bruges denne ikke; i stedet bruges indgang nr. 8. Strømforsyning +24 Vdc, maksimalt 100mA til fotoceller RX (modtager) ved brug af FOTOTEST. Hvis FOTOTEST ikke anvendes, strømforsynes alle fotoceller herfra.	1×0,5mm²
11	Fælles indgang	Fælles indgang til tilbehør (+24 Vdc), bruges uden standbytilstand.	1×0,5mm²
12	STOP	Indgang til enheder, der standser portens bevægelse. Følgende enheder kan tilsluttes: Et vilkårligt antal normalt åbne enheder, der er parallelforbundet Et vilkårligt antal normalt lukkede enheder, der er seriekoblet To enheder med en konstant modstand på 8,2K? parallelforbundet Flere enheder med en konstant modstand på 8,2K? tilsluttet i en kaskade med en samlet modstand på 8,2K? En kombination af tre: en normalt åben enhed parallelforbundet med en normalt lukket enhed seriekoblet med en enhed med konstant modstand på 8,2K?.	1×0,5mm²
13	FOTO	Indgang til sikkerhedsanordninger, f.eks. fotoceller, sikkerhedslister. En afbrydelse under manøvren får portfløjen til at bevæge sig i modsat retning eller standse. Normalt lukkede enheder tilsluttes her.	1×0,5mm²
14	FOTO1	Indgang til sikkerhedsanordninger, f.eks. fotoceller, sikkerhedslister. En afbrydelse under manøvren får portfløjen til at bevæge sig i modsat retning eller standse. Normalt lukkede enheder tilsluttes her.	1×0,5mm²
15	Trinvis styring	Indgang til enheder, der styrer portens bevægelse trinvist (se Trinvis styring af portens bevægelse). Normalt åbne enheder (NO) kan tilsluttes.	1×0,5mm²
16	AUX	Hjælpeindgang.	1×0,5mm²
17-18	Antenne	indgang til radioantenne. Antennen er som regel indbygget i advarselsblinket, f.eks. NICE ML24T, eller der er mulighed for at tilslutte en separat ekstern antenne NICE ABFKIT.	Skærmet koaksialkabel: RG58

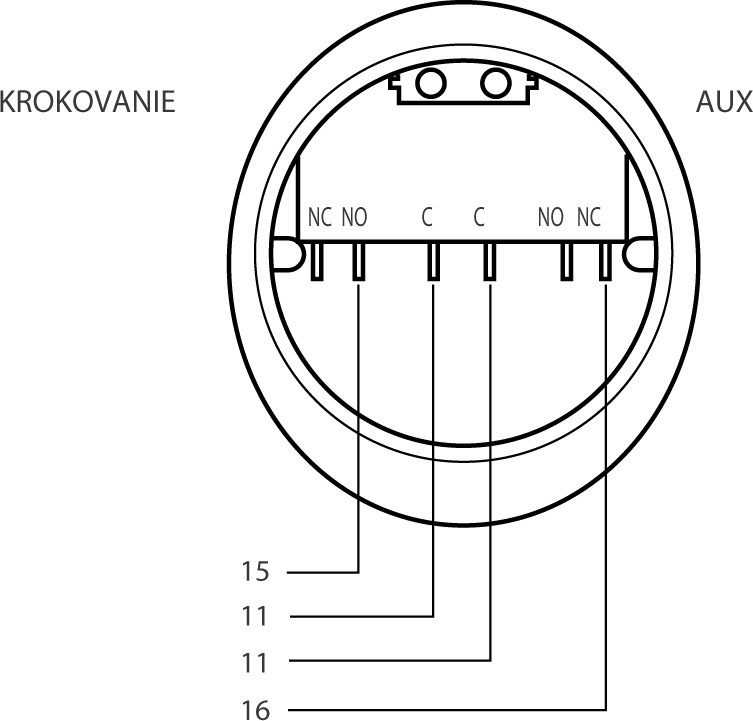

Tilslutning af nøglekontakt

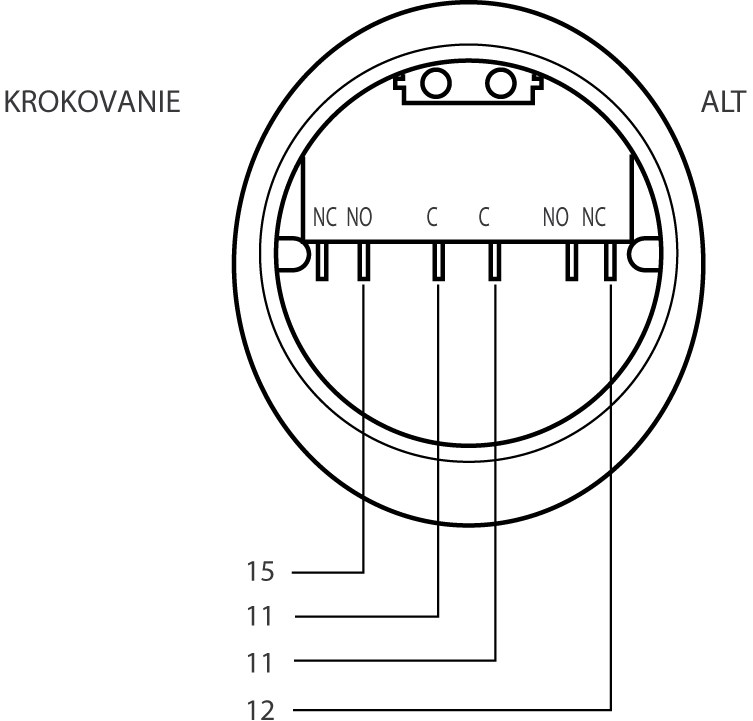

Styreenhed NICE Moonclever MC424L er kompatibel med alle nøglekontakter i vores sortiment. Tilslutningen kan udføres på mindst to standardmåder:

STOP og trinvis styring	Trinvis styring og hjælpeindgang

Drejning af nøglen mod venstre stopper straks portens bevægelse. Drejning mod højre styrer trinvist portens bevægelse. Bemærk: Hvis du ønsker at aktivere Standbytilstand, skal ALT tilsluttes klemme nr. 8* i stedet for klemme nr. 11.*	Drejning mod venstre udfører den kommando, der er programmeret for hjælpeindgangen (delvis åbning af én portfløj, delvis åbning af begge portfløje, åbne, lukke, udførelse FOTO2). Drejning mod højre styrer trinvist portens bevægelse.

Tilslutning af STOP-indgangen

Styreenheden NICE Moonclever MC424L kan programmeres til at genkende STOP-indgangen på to måder:

Normalt lukkede kontakter (NC) - enheder, der åbner kontakten ved aktivering og dermed sender styreenheden en kommando om at stoppe porten

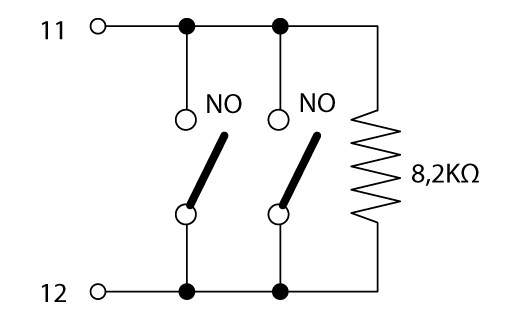

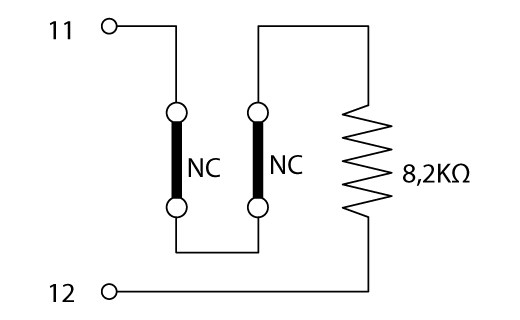

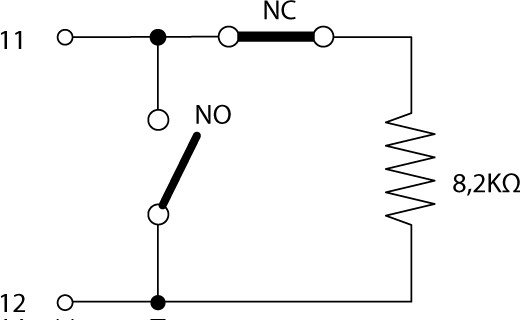

Enheder med en konstant modstand på 8,2k? (f.eks. sikkerhedskanter) - styreenheden overvåger modstanden og stopper portens bevægelse, hvis modstandsværdien afviger fra standardværdien. På denne måde kan normalt lukkede kontakter (NC), normalt åbne kontakter (NO) og enheder med en konstant modstand på 8,2k? kombineres (f.eks. sikkerhedskanter) i henhold til følgende tabel:

		NO
		Type af første enhed
Type af den anden enhed	NO
	NC
	8,2k?

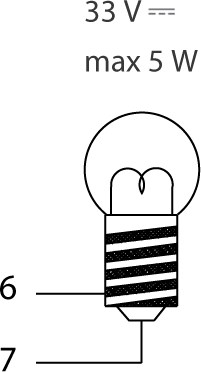

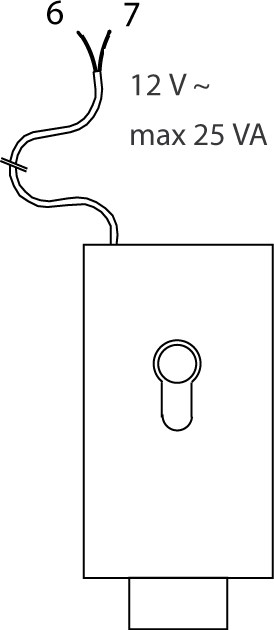

Tilslutning af S.C.A.-udgangen – indikator for åben port eller elektrisk lås

For denne indgang kan der programmeres to forskellige funktioner:

1. Indikator for åben port	2. Elektrisk lås

Pæren, der er tilsluttet S.C.A.-indgangen, blinker langsomt, når porten åbner, og hurtigt, når den lukker. Når porten er åben, lyser pæren; når porten er lukket, er pæren slukket. Funktionen kan indstilles.	Samtidig sendes der ved hver åbning i tre sekunder et signal til den elektriske lås om at frigøre låsen.

Styreenhedens sikringer

Under udarbejdelse.

Fotoceller til drevet

Under udarbejdelse.

Radiomodtager til drev

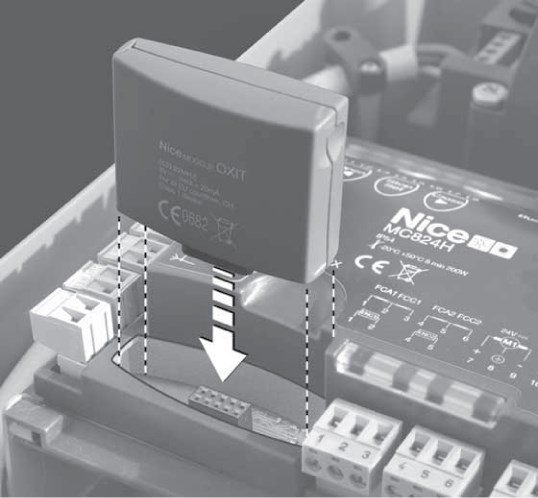

NICE Moonclever MC424L-styreenhed leveres med NICE MCA2-styreenhed, som har et SM-stik til tilslutning af en ekstern radiomodtager (f.eks. NICE OXI, NICE SMXI). Denne modtager er helt nødvendig for at opfange kommandoer, der sendes fra fjernbetjeninger, og er derfor en forudsætning for fjernbetjening af skydeporten med fjernbetjening.

Opstart af styreenheden

Efter tilslutning af styreenheden til strømforsyningen, bør alle LED-dioder blinke hurtigt i et par sekunder, hvorefter følgende status bør være nået:

Spænding ca. 30 Vdc (ved brug af backupbatteri 24 Vdc) på indgangene 9-10.
LED-diode P1 blinker med intervaller på ét sekund. Hvis der er sket en ændring på indgangene, blinker dioden hurtigt to gange efter hinanden.

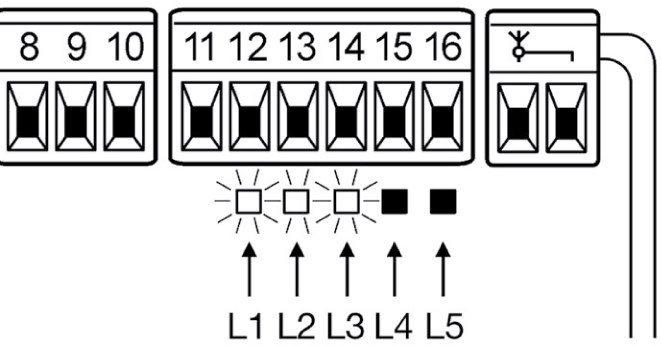

LED-dioderne for normalt lukkede kontakter (NC) lyser, og dioderne for normalt åbne kontakter er slukket, se billedet:

Dioderne lyser i henhold til følgende oversigt:

Indgang	Indgangstype	LED-status
STOP	STOP NC	L1 lyser
STOP	Konstant modstand 8,2k?	L1 lyser
FOTO	NC	L2 lyser
FOTO1	NC	L3 lyser
Trinvis betjening	NO	L4 ikkelyser
AUX	NO - Delvis åbning I.	L5 ikkelyser
	NO - Delvis åbning II.	L5 ikkelyser
	NO - Åbn	L5 ikkelyser
	NO - Luk	L5 ikkelyser
	NC - Aktiv FOTO2	L5 lyser

De enkelte LED-dioder bør tænde og slukke, alt efter hvordan status for de tilsluttede enheder ændrer sig
Når der trykkes på knappen P2 bør begge motorer åbne kortvarigt, idet den primære fløj bevæger sig først. Afbryd bevægelsen ved at trykke på knappen P2 igen. Hvis fløjene ikke begynder at åbne, men bliver stående eller begynder at lukke, skal motorernes polaritet byttes om. Hvis den sekundære fløj bevæger sig først, skal jumperen indstilles som vist på billedet:

Primær fløj motor M2 Primær fløj motor M1

Registrering af portfløjens bevægelse

For at portens bevægelse fungerer korrekt (især beregningen af start- og slutstrækningen samt delvis åbning), skal styreenheden selv registrere længden af portfløjenes åbningsbue. Under denne proces bevæger motorerne portfløjene fra stop til stop, og styreenheden registrerer portens åbningsinterval.

Bemærk: Hvis du allerede har gennemført registreringen af portfløjens bevægelse, skal du inden en ny registrering slette styreenhedens hukommelse.

Kontrollér inden registreringen af portfløjens bevægelse, at enhederne tilsluttet indgangene STOP, FOTO og FOTO1 er i orden og korrekt tilsluttet. Hvis en af dem aktiveres under registreringen, skal processen gentages. Portfløjene bør helst stå omtrent halvt åbne. Det opnår du ved at frigøre motorerne, flytte fløjene manuelt til en halvåben position og låse motorerne igen. Når motoren er låst, skal du altid bevæge fløjen lidt manuelt, så motoren går i indgreb. Det er dog i princippet ligegyldigt, hvilken position fløjene står i inden registreringen.

Registreringen af portfløjens bevægelse foregår automatisk og følger denne procedure:

Tryk på knappen P2
Begge fløje åbner lidt
Den sekundære (nederste) fløj lukker
Den primære (øverste) fløj lukker
Den primære (øverste) fløj åbner
Når den programmerede forsinkelsestid for den sekundære motor er gået begynder den sekundære (nederste) fløj at åbne. Hvis forsinkelsen ikke passer, skal du trykke på knappen P2 og indstille en passende forsinkelse
Styreenheden registrerer den nødvendige bevægelseslængde, indtil porten er helt åben (dvs. indtil den når de mekaniske stop)
Begge fløje lukker helt. Fløjene begynder at lukke på forskellige tidspunkter, så de ikke støder sammen under lukningen
Styreenheden gemmer de målte værdier, og så er det FÆRDIG.

Alle ovenstående faser skal gennemføres én efter én uden indgriben fra dig. Hvis en fase ikke forløber korrekt, skal du stoppe den ved at trykke på knappen P1 og eventuelt justere indstillingerne og gentage processen.

Programmering af motorens styreenhed

Styreenheden MC424L giver mulighed for at programmere flere funktioner, enten ved at slå funktioner til/fra ved programmering på niveau I, eller ved at indstille en foruddefineret parameter ved programmering på niveau II.

Programmeringen kan umiddelbart virke lidt klodset og uoverskuelig, men når du først har forstået de to grundprincipper, finder du hurtigt rundt i menuen med lidt fantasi.

Grundlæggende handler det om at forstå, at programmeringen foregår ved hjælp af tre knapper (knapperne P1, P2 og P3) og de tilhørende LED-dioder (LED-diode P1, P2 og P3) samt indikator-LED'erne L1, L2, L3, L4 og L5.

De enkelte knappers funktioner og diodernes signalering afhænger af, hvilket programmeringsniveau du befinder dig på.

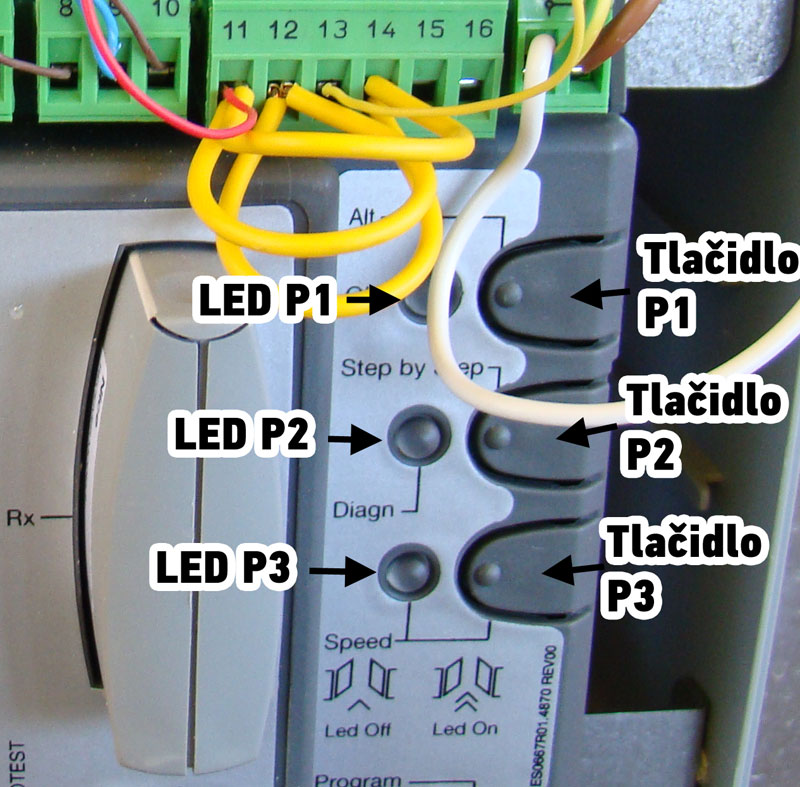

Styreenhed MCA2 indeholder tre knapper til betjening og programmering af drevet:

	Knap
	P1
	P2
	P3

Styreenheden gør det muligt at programmere 1 direkte funktion og 10 funktioner, der kan aktiveres/deaktiveres og 5 justerbare funktioner (heraf findes der på AUX-hjælpeindgangen yderligere 5 funktioner, der kan aktiveres/deaktiveres):

Direkte funktion

Der er én direkte funktion, nemlig portens kørehastighed, som i normal driftstilstand (dvs. ikke i programmeringstilstand) skiftes ved at trykke på knappen P3:

Funktion	Aktiveret (P3-dioden lyser)	Deaktiveret (P3-dioden lyser ikke)
Kørehastighed	høj hastighed (standardindstilling)	lav hastighed

Funktioner, der kan aktiveres

Der er 10 funktioner, der kan aktiveres, og de indstilles under programmering på niveau I. (standardværdierne er fremhævet med fed skrift):

Funktion	Aktiveret (dioden lyser)	Deaktiveret (dioden lyser ikke)
Automatisk lukning	Efter den indstillede pausetid begynder porten at lukke automatisk.	Porten bevæger sig kun efter en kommando fra fjernbetjeningen, med nøglekontakten, knappen osv.
Sameje	Funktionen er nyttig, hvis flere brugere betjener drevet og kan komme til at give modstridende kommandoer, dvs. én begynder at åbne, og en anden også vil åbne, men fordi porten allerede er ved at åbne, begynder den at lukke osv. Når den første åbningskommando er givet, ignoreres alle andre kommandoer derfor, indtil porten er helt åben.	Porten betjenes trinvis: Åbn > Stop > Luk > Stop > Åbn
Forblink	Blinklyset blinker i 3 sekunder, før porten begynder at bevæge sig.	Bevægelsen begynder straks, samtidig med at blinklyset begynder at blinke.
Lukning efter afbrydelse af fotocellerne	Er kun relevant, når automatisk lukning. Når man har passeret fotocellerne (dvs. fotocellerne afbrydes og sluttes igen), begynder porten allerede at lukke efter 4 sekunder, f.eks. når et køretøj er kørt ud.	Porten begynder først at lukke, når den indstillede pausetid for automatisk lukning.
Forsinkelse af den sekundære fløj	Indstiller, om den sekundære fløj begynder at bevæge sig med forsinkelse. Det er relevant, hvis den ene fløj kan gnide mod den anden under bevægelsen. Også ved brug af en elektrisk lås. Forsinkelsen kan indstilles i procent under programmering på niveau II.	Begge fløje begynder at bevæge sig samtidig.
Standbytilstand/fototest	Aktiverer udgangen på klemme nr. 8: Standbytilstand aktiveret, eller fototest aktiveret. Kun én funktion kan være aktiv ad gangen. Vælg den ønskede funktion ved at bruge det korrekte ledningsdiagram.	Deaktiverer udgangen på klemme nr. 8: standbytilstand deaktiveret og fototest deaktiveret.
Indikator for åben port/elektrisk lås	Udgangen på klemme 6-7 fungerer til en elektrisk lås, hvilket betyder, at låsen frigøres i de første tre sekunder, mens porten åbner.	Udgangen på klemme 6-7 fungerer til indikatoren for åben port. Blinkemåden kan indstilles; se programmering på niveau I. Trinvis blinkning af indikatoren for åben port
Modstandsbaseret STOP-indgang	Forbindelsen mellem fællesindgangen og STOP-indgangen indstilles til en konstant modstand på 8,2k? (+25 % -25 %) f.eks. til sikkerhedskontaktlister. Se mere under STOP-indgang.	Til STOP-indgangen kan du tilslutte normalt sluttede (NC) enheder, som straks stopper portens bevægelse, når kredsløbet brydes.
Tung port	Drevene behandler porten som tung, dvs. styreenheden tilpasser acceleration og nedbremsning af bevægelsen derefter.	Styreenheden behandler porten som let.
Trinvis blinkning af indikatoren for åben port	Pæren, der er tilsluttet S.C.A.-indgangen blinker uregelmæssigt, mens porten åbner – jo tættere porten er på at være åben, desto hurtigere blinker den; jo tættere den er på at være lukket, desto langsommere blinker den.	Pæren, der er tilsluttet S.C.A.-indgang blinker langsomt, når porten åbner, og hurtigt, når den lukker. Når porten er åben, lyser pæren; når porten er lukket, er pæren slukket.

Justerbare funktioner

Der er 5 justerbare funktioner, nemlig (standardværdierne er fremhævet med fed skrift):

L1 lyser	L2 lyser	L3 lyser	L4 lyser	L5 lyser	ingen lyser
Pausevarighed – Indstiller, hvor lang tid der går, før porten lukker efter åbning. Giver kun mening, når automatisk lukning.
5 sekunder	10 sekunder	20 sekunder	40 sekunder	80 sekunder	–
Hjælpeindgang AUX – Slår yderligere 5 funktioner til eller fra.
Delvis åbning I – åbner kun det primære portblad helt	Delvis åbning II – åbner begge portblade halvt	Kun åbning – skifter mellem kommandoerne i sekvensen Åbn > Stop > Åbn	Kun lukning – skifter mellem kommandoerne i sekvensen Luk > Stop > Luk	Fotoceller FOTO2 – aktiverer fotocellernes funktion FOTO2	Indgang AUX (klemme nr. 16) bruges ikke
Motorfrakobling efter lukning – Når motoren når slutstoppet under lukning, fortsætter den med at skubbe lidt for at lukke porten helt. Denne funktion indstiller motorens efterløbstid, så den ikke presser på portbladene, når porten er lukket.
ingen frakobling	0,3 sekunder	0,7 sekunder	1,3 sekunder	2 sekunder	–
Motorkraft – Motorerne er følsomme over for friktion, vind og udsving i strømforsyningen. Derfor kan de ved sådanne forhøjede værdier registrere en forhindring, selvom der ikke er nogen. Ved at indstille en større kraft eliminerer du denne risiko.
Lav kraft	Lavere kraft	Middel kraft	Større kraft	Høj kraft	Højest
Forsinkelse af sekundært portblad – Indstiller den procentvise forsinkelse af det sekundære portblad. Procenten beregnes ud fra den normale strækning, som portbladet tilbagelægger.
5%	10%	20%	30%	40%	–

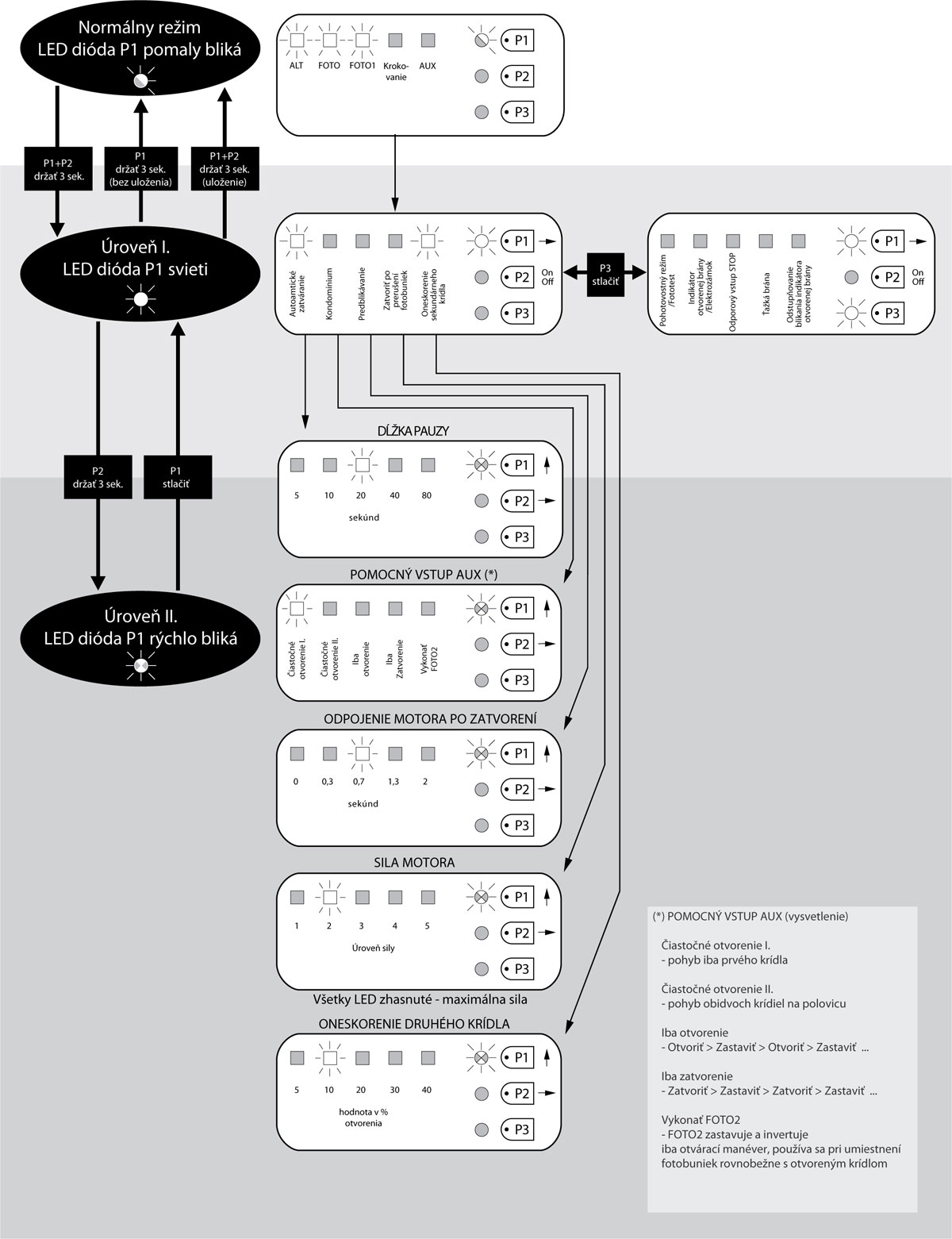

Programmering, niveau I.

Det forudsættes, at styreenheden er i normal tilstand, hvilket du kan kontrollere ved at LED'en P1 blinker langsomt og LED'en P3 er slukket.

Du kommer til programmering på niveau I. ved derefter at trykke på og holde knapperne P1+P2 i 3 sekunder, indtil alle LED'er blinker. LED'en P1 holder op med at blinke og lyser konstant. Tillykke, du er nu i programmering på niveau I. på "Skærm I". Til "Skærm IIkommer du ved at trykke på knappen P3 og på samme måde tilbage til "Skærm I". Hvilken "skærm" du befinder dig på, kan du se på status for LED'en P3, se tabellen.

Skærm I
LED P1 lyser, LED P3 er slukket
L1	L2	L3	L4	L5
Automatisk lukning	Fællesanlæg	Forblink	Luk efter afbrydelse af fotocellerne	Forsinkelse af sekundært portblad
Skærm II
LED P1 lyser, og LED P3 lyser også
L1	L2	L3	L4	L5
Standbytilstand/fototest	Indikator for åben port/elektrolås	Modstandsbaseret STOP-indgang	Tung port	Trinvis blinkning af indikatoren for åben port

Ved at trykke på knappen P1 går du gennem LED'erne i retning mod højre. Når du når den femte LED L5, starter du forfra ved den første LED L1, dvs. som om du gennemløber valgene. Den diode, der lyser, begynder at blinke. Hvis blinkene er korte, er funktionen ikke aktiv, hvis blinkene er længere er funktionen aktiv. Du skifter mellem korte og længere blink ved at trykke én gang på knappen P2.

Når du har indstillet alle værdier til den ønskede blinkvarighed (og dermed aktiveret eller deaktiveret funktionen), skal du trykke på og holde knapperne P1+P2 i 3 sekunder for at gemme programmeringen og vende tilbage til normal tilstand.

Hvis du er tilfreds med det hele og ikke vil ændre noget, hvis du vender tilbage fra programmering på niveau II, eller blot vil afslutte programmeringen uden at gemme, skal du blot trykke på og holde knappen P1 i 3 sekunder.

Derefter kan du gå ind i programmering på niveau II. ved at trykke på og holde knappen P2 i 3 sekunder. Først skal du dog vælge den funktion, hvis parameter du vil ændre.

Programmering på niveau II.

Forudsætningen er, at styreenheden er i programmering på niveau I. på "Skærm I", hvilket du kan kontrollere ved, at LED-dioden P1 lyser og LED-dioden P3 ikke lyser.

Vælg den funktion, du vil ændre:

L1	L2	L3	L4	L5
Pausens længde	Hjælpeindgang AUX	Frakobling af motoren efter lukning	Motorstyrke	Forsinkelse af den anden portfløj

Gå til den ønskede diode ved gentagne enkelttryk på knappen P1, på samme måde som i programmering på niveau I. Til programmering på niveau II kommer du derefter ved at trykke på og holde knappen P2 i 3 sekunder. LED-dioden P1 holder op med at lyse og begynder at blinke hurtigt. Hurra, du er nu i programmering på niveau II.

Tryk gentagne gange én gang ad gangen på knappen P2 for at vælge den parameterværdi, du vil indstille, og tryk derefter én gang på knappen P1 for at vende tilbage til programmering på niveau I.

For at gemme skal du stadig trykke på og holde knapperne P1+P2 i 3 sekunder (i programmering på niveau I).).

For at afslutte uden at gemme trykker du på og holder 3 sekunder, kun knappen P1.

Det er da ikke så svært, vel? Princippet er at forstå, at selvom du hele tiden ser på 5 dioder og 3 knapper, kan du ud fra diodernes signaler P1 og P2 se, hvor du befinder dig lige nu. En oversigt over mulige tilstande kan måske hjælpe:

		LED P1
		Lyser	Blinker	Blinker hurtigt
LED P3	Lyser ikke	Programmering på niveau I. "*Skærm I*"	Normal tilstand	Programmering på niveau II.
LED P3	Lyser	Programmering på niveau I. "*Skærm II*"	-	-

For at give dig et overblik, her er hele programmeringsdiagrammet (klik for at åbne i fuld størrelse):

Hvis du er i tvivl, er du velkommen til at kontakte vores tekniske support for NICE-drev.

Tilslutning af ekstra eksternt udstyr til drevet

Med standbytilstand		Uden standbytilstand
+	-	+	-
Klemme nr. 8	Klemme nr. 9	Klemme nr. 10	Klemme nr. 9

Hvis du har brug for at tilslutte ekstra udstyr til motoren, som kræver ekstern strømforsyning (f.eks. indikatorbelysning, nøglekontakt, kortlæsere, osv.), skal udstyret tilsluttes som vist ved siden af. Den leverede spænding er 30 Vdc -30 % til +50 % (ved brug af reservebatteri 24Vdc) med en maksimal strøm på 200mA.

Styreenhedens specialfunktioner

Sletning af hukommelsen

Afbryd styreenheden fra strømforsyningen (eller tag strømforsyningens sikring F1) ud, og vent, indtil alle LED'er slukker.
På styreenheden skal du trykke på knapperne P1 og P2 og holde dem nede (styreenheden skal stadig være uden strøm)
Mens du holder knapperne P1 og P2 nede, skal du tilslutte styreenheden til strømforsyningen (eller sætte strømforsyningens sikring i)
Præcis efter 3 sekunder skal du slippe knapperne (altså i løbet af det tredje sekund)
Hvis sletningen lykkedes, slukker alle LED'er i et sekund. Hvis det ikke sker, og LED'erne fortsat blinker, er det nødvendigt at gentage sletteprocessen fra begyndelsen.

For at kontrollere, at hukommelsen er slettet korrekt, skal du afbryde styreenheden fra strømforsyningen (eller tage strømforsyningens sikring F1 ud) og vente, indtil alle LED'er slukker. Når strømmen tilsluttes igen, bør alle LED'er blinke i cirka seks sekunder, hvis hukommelsen er slettet helt. Hvis LED'erne kun blinkede i tre sekunder, er sletningen sandsynligvis ikke lykkedes og skal gentages.

Fejlfinding af motoren

Hvis noget er uklart, eller du har et andet problem, er du velkommen til at kontakte vores tekniske support for NICE-motorer.

Afhængigt af problemets art

Under monteringen (eller hvis motoren svigter) kan du støde på nogle af følgende problemer:

Problem	Mulig løsning
Ingen LED'er lyser	Kontrollér, om styreenheden får strøm. Du kan kontrollere det ved at måle på indgangene 9-10 på klemrækken, hvor værdien bør være ca. 30Vdc eller 24Vdc ved batteridrift. Prøv at måle begge sikringer og udskift dem om nødvendigt med nye sikringer med samme specifikationer.
LED'en P1 blinker regelmæssigt, men LED'erne L1 til L5 viser ikke de tilsluttede enheders status	Afbryd styreenheden fra strømforsyningen et øjeblik (eller tag strømforsyningens sikring F1 ud), og vent, indtil alle LED'er slukker. Det kan være, at du er kørt fast i programmeringsfasen. Kontrollér derefter alle tilslutninger af enheder på indgangene 11 til 16. Du kan afbryde dem alle og tilslutte dem igen én ad gangen for at finde fejlen.
LED'en P1 blinker hvert 4. sekund	Styreenheden er i standbytilstand
Fasen for indlæring af portfløjens bevægelse starter ikke	Indlæringen af portfløjens bevægelse starter kun, hvis den endnu ikke er udført, eller hvis hukommelsen er slettet. Hvis portens bevægelse er indlært forkert, skal du først slette hukommelsen.
Fasen for indlæring af portfløjens bevægelse er aldrig blevet udført, men starter alligevel ikke eller fungerer unormalt	Kontrollér først, at alt tilsluttet udstyr og sikkerhedsudstyr fungerer korrekt. Kontrollér, at ingen enheder aktiveres under indlæringen af portfløjens bevægelse. Før selve indlæringen skal LED'erne for kontakterne lyse korrekt og LED'en P1 blinke én gang i sekundet.
Fasen for indlæring af portfløjens bevægelse blev gennemført korrekt, men porten går ikke i gang	Kontrollér, om LED'erne for sikkerhedsudstyret FOTO, FOTO1 og eventuelt FOTO2 (hvis de er tilsluttet) samt LED'erne for enhederne trinvis styring og hjælpeindgangen AUX er tændt, når der gives en bevægelseskommando. Hvis funktionen FOTOTEST er aktiveret, men fotocellerne ikke fungerer korrekt, blinker den diagnostiske LED 4 gange.
Porten bevæger sig, men stopper under bevægelsen og begynder at køre i den modsatte retning	I. Fotocellerne aktiveres. Der er flere muligheder: Fotocellerne FOTO aktiveres under lukning Fotocellerne FOTO1 aktiveres under åbning eller lukning Fotocellerne FOTO2 aktiveres under åbning Kontrollér fotocellernes tilslutning og de tilhørende LED'er. II. En anden mulighed er, at porten er for tung for motoren, eller at vindtrykket blokerer den. I dette tilfælde registrerer motoren et øget strømforbrug og fortolker situationen som en forhindring (portens bevægelse kan også stoppes med hånden). Den diagnostiske LED blinker én gang, hvis motor M1 har registreret forhindringen, og to gange, hvis motor M2 har registreret den. Der er to løsninger: 1. Aktivér indstillingen for tung port: Første niveau (LED P1 lyser): anden del (LED P3 lyser) Aktivér LED L4 Tunge porte 2. Indstilling af amperometrien (dvs. motorkraften) til minimumsfølsomhed (dvs. maksimal kraft): Andet niveau I parameteren Amperometrisk følsomhed (motorkraft) indstilles til Alle LED'er slukket: niveau 6 (maks. amperometri)

Diagnostik ved hjælp af LED P2

På vej.

Montering af backupbatteri til NICE MC424L-styreenhed

NICE PS124-backupbatteri medfølger ikke som standard til drevet, men det kan bestilles separat. Det bruges i tilfælde af strømsvigt, hvor portdrevet får strøm fra batteriet. Batteriet oplades løbende fra elnettet.

1. Løsn låsen på styreenhedens holder 2. Løft styreenhedens holder	3. Vip styreenheden op 4. Skub batteriet ind under styreenheden 5. Luk låsen på styreenhedens holder	6. Vip plastdækslet af stikket 7. Sæt batterikablet i stikket 8. Sæt kablet i stikket på batteriet

Tekniske specifikationer for NICE Moonclever MC424L-styreenhed

Model

NICE Moonclever MC424L

Typebeskrivelse

Elektrisk styreenhed til automatisk betjening af hængslede porte. Leveres inklusive NICE MCA2-styreenhed, men uden radiomodtager.

Strømforsyning

230V (+10% -10%) 50/60Hz

Effektforbrug

170W

Backupstrømforsyning

kan tilkøbes og monteres NICE PS124-backupbatteri

Udgang til blinklys

til ét blinklys 24Vdc med pære på maks. 25W (f.eks. NICE Lucy LUCY24, NICE Moonlight ML24T)

Udgangsindikator (S.C.A.)

- til én 24Vdc-pære på maks. 5W (udgangsspænding +50% -30%); kan styre et lille relæ
- eller til én 12Vac-pære på maks. 25W elektrisk lås

FOTOTEST-udgang

24Vdc maks. 100mA

Tilbehørsudgang

24Vdc maks. 200mA

STOP-indgang

til normalt lukkede kontakter og udstyr med konstant modstand på 8,2K?

Radiomodtager

uden modtager, "SM"-stik til modtagere NICE SMXI, NICE OXI osv.

Antenneindgang

50? til RG-58-koaksialkabel (eller tilsvarende)

Driftstid

automatisk registrering

Pauselængde

kan indstilles til 5, 10, 20, 40 eller 80 sekunder

Motorstop efter lukning

kan indstilles til 0; 0,3; 0,7; 1,3; 2 sekunder

Forsinkelse af portfløj ved åbning

kan indstilles til 5, 10, 20, 30 eller 40% af driftstiden

Forsinkelse af portfløj ved lukning

automatisk registrering

Motorudgang M1

til Wingo WG2024, WG3524, WG4024, WG5024

Motorudgang M2

til Wingo WG2024, WG3524, WG4024, WG5024

Maksimale kabellængder

230V-strømforsyning	30m
Solemyo-solcellekit	3m
motorer	10m
andre indgange/udgange	30m
signallampe	10m
S.C.A.	30m
elektrisk lås	10m
antenne	20m (anbefalet mindre end 3m)

Driftstemperatur

-20°C til +50°C

Anvendelse i saltholdige, sure og potentielt eksplosive miljøer

nej

Beskyttelsesklasse

IP54

Mål

232×310×122 (b×l×h)

Vægt

4,1 kg

Hvordan bestiller jeg denne vare?

Vælg den løsning, der passer dig bedst:

bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
bestil via e-mail: bestil på [email protected]

Spørg os om alt vedrørende produktet NICE Moonclever MC424L – styreenhed til 24 V-drev til svingporte i Wingo-serien

Produkt:	NICE Moonclever MC424L – styreenhed til 24 V-drev til svingporte i Wingo-serien
Navn:
E-mail:
Telefon:
Besked:
	Denne side er beskyttet af Google reCAPTCHA.

Udskriv siden

HURTIG KONTAKT

E-mail:

[email protected]
