NICE Wingo WG2024 – enkelt motor til svingporte med en portfløj på op til 2 m/400 kg
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
1.492,53 kr. inkl. moms
| Vægt |
|---|
| 6,00 kg |
Beskrivelse af produktet NICE Wingo WG2024 – enkelt motor til svingporte med en portfløj på op til 2 m/400 kg
Motor NICE Wingo WG2024 er beregnet til automatisering af svinglåger op til lågefløjens længde 2 m og en vægt på op til 400 kg. Motoren er ikkereversibel, og den er fremstillet med et todelt hus af trykstøbt aluminium med en polyesterbelægning, der beskytter mod vejrpåvirkninger. Alle indvendige bevægelige dele er fremstillet af stål, letmetallegeringer og teknopolymerer. Føringsmøtrikken er fremstillet af bronze for at sikre god styrke og støjsvag drift. Startkondensatoren er placeret inde i motoren, så monteringen bliver så enkel som muligt. Motorerne er målkompatible med den foregående serie Moby og Pluto fra den italienske producent NICE; alle monteringsmål og stiftdiametre er de samme. Motoren har 24V, hvilket gør den bedre egnet til situationer med hyppigere brug end 230V versionen, men den er til gengæld ikke egnet til blæsende omgivelser, især ikke ved tætte, uigennemsigtige lågebeklædninger.
Styreenhed MCA2R30 i styreboksen MC424LR30 muliggør enkel programmering, automatisk indlæsning af endepositioner, automatisk fejldiagnose, indstilling af pauselængden ved automatisk lukning, fodgængeråbning, nedbremsning før endepositionerne, system til registrering af sammenstød med forhindringer samt mulighed for nødstrømsdrift ved brug af backupstrømforsyningen PS124, indgang til alle typer sikkerhedslister til motoren og meget mere.
Motorerne Wingo er et fornuftigt valg med hensyn til pris og ydeevne til automatisering af svinglåger i private og let industrielle miljøer. Hele Wingo serien er driftssikker og støjsvag. Detaljerede tekniske egenskaber ». Hent vejledningen ».
| Motoren indeholder: | Kode | |||
|---|---|---|---|---|
 |

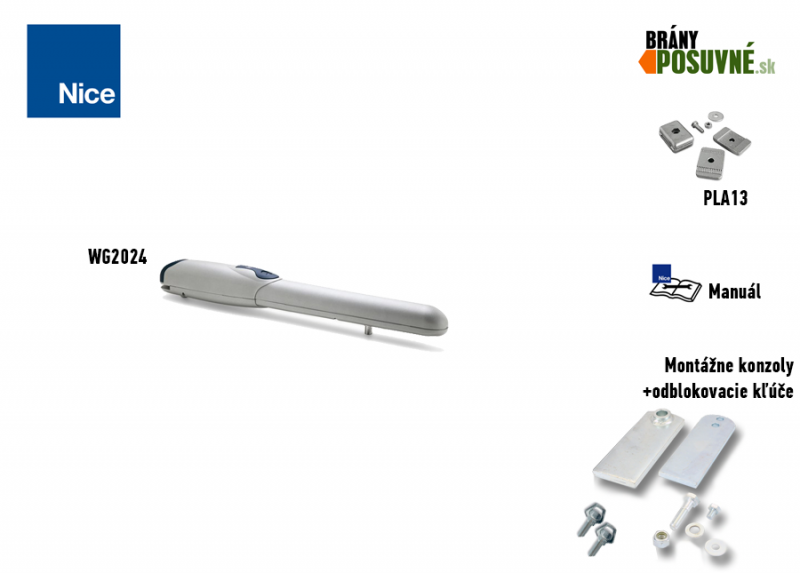

1 × | NICE Wingo WG2024-motor |
WG2024 |
|
|
Elektromekanisk NICE Wingo WG2024-motor til lågefløje med en vægt på op til 400 kg og en længde på op til 2m. |
||||
 |
1 × | Indvendigt mekanisk åbningsstop | PLA13 | |
|
Ved brug af dette er det ikke nødvendigt at montere eksterne jordstoppere. Justeringsvejledning. |
||||
 |
2 × | Frigørelsesnøgle | CM-B | |
|
Ved strømsvigt bruges den til at frigøre motoren, så lågen kan bevæges manuelt ved at skubbe eller trække i den. |
||||
 |
1 × | Forreste svejsebeslag | PMDSMAR04.4610 | |
|
Det svejses fast på lågefløjens faste del. Bemærk, at det placeres i en anden højde end det bageste beslag. Et alternativt beslag til fastskruning er PLA8. |
||||
 |
1 × | Tap til forreste beslag | R8.5120 Skive V8X10.5102 Tap |
|
|
Bruges til at fastgøre motorens forreste del til det forreste beslag. |
||||
 |
1 × | Bageste beslag til påsvejsning | PMDSMP2.4610 | |
|
Svejses på monteringspladen med gevind eller på en stålpæl. Bemærk: Det placeres i en anden højde end det forreste beslag. Et alternativt forlænget beslag er PLA6. |
||||
 |
2 × | Bagbeslagets bolt | D10.5110 Møtrik R10.5120 Skive V10X40.5101 Bolt |
|
|
Bruges til at fastgøre den bageste del af drevet til bagbeslaget. |
||||
 |
1 × | Monteringsvejledning til NICE Wingo WG2024 | Download | |
|
Monteringsvejledning til korrekt installation med illustrationer af ledningsføring, programmeringsvejledning og Parring af fjernbetjeninger. |
||||
Vigtig bemærkning: Dette drev er en enkeltstående enhed, dvs. det fungerer ikke alene. Vi tilbyder det separat i webshoppen, så du kan sammensætte en automationsløsning, der passer præcis til dine ønsker. Til drevet skal du som minimum købe en styreenhed (NICE Moonclever MC424LR10), eventuelt også andet tilbehør. Hvis du ikke ved præcis, hvad du skal vælge, er det en god idé at starte med at se vores fordelagtige færdigsammensatte sæt.
(Er dette drev det rigtige for mig?)
Sammenlign med andre drev:
| « Svagere drev | Alternativt drev | Kraftigere drev » | |||||
|---|---|---|---|---|---|---|---|
|
Det er det ikke. |
NICE Wingo 230 V-drev:
Pris og levering efter bestilling. |
|
Fordelagtige sæt med drevet NICE Wingo WG2024:
| Sæt til enbladet låge » | Sæt til dobbeltfløjet låge » |
|---|---|
|
Wingo-drev til låger på op til 400kg/2m, styreenhed, fjernbetjening, modtager. |
2 x Wingo-drev til låger på op til 400kg/2m, styreenhed, fjernbetjening, modtager. |
| Sæt til enbladet låge med fotoceller » | Sæt til dobbeltfløjet låge med fotoceller » |
|
Wingo-drev til låger på op til 400kg/2m, styreenhed, fjernbetjening, modtager, fotoceller, blinklys, nøglekontakt. |
2 x Wingo-drev til låger på op til 400kg/2m, styreenhed, fjernbetjening, modtager, fotoceller, blinklys, nøglekontakt. |
| Sæt til enbladet låge med tilbehør » | Sæt til dobbeltfløjet låge med tilbehør » |
|
Wingo-drev til låger på op til 400kg/2m, styreenhed, fjernbetjening, modtager, fotoceller, blinklys, nøglekontakt. |
2 x Wingo-drev til låger på op til 400kg/2m, styreenhed, fjernbetjening, modtager, fotoceller, blinklys, nøglekontakt. |
Tilbehør, der er kompatibelt med NICE Wingo WG2024-drevet
Vi anbefaler desuden, at du køber kompatibelt ekstraudstyr til drevet:
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Styreelektronik til drevet. | |
| Blinklys | Viser, at porten er i bevægelse, ved at blinke – velegnet ved udkørsler med dårligt udsyn. Indbygget antenne giver fjernbetjeningen længere rækkevidde. |
Alternativt alle blinklys med 12V-24V strømforsyning fra andre producenter. |
| Fotoceller | Registrerer forhindringer, når porten lukker, og standser bevægelsen – så porten ikke rammer biler eller personer. | |
| Fjernbetjening | Til fjernbetjening af porten. | |
| Modtager |
Til fjernbetjening af porten. I styreenheden MCA2R30 er modtageren allerede indbygget. Disse ekstra modtagere er tilbehør. |
|
| Antenne |
Giver fjernbetjeningen bedre rækkevidde. |
|
| Tastatur |
Hvis du glemmer fjernbetjeningen, eller hvis der ofte kommer mange biler eller personer, og du ikke vil give alle en fjernbetjening eller selv åbne porten. |
|
| Nøglekontakt |
Til betjening af porten med en nøgle via en kontakt, der er forbundet til drevet med kabler og kan placeres hvor som helst. |
|
| Kortlæsere |
Styring af portåbneren ved at holde et kort eller en nøglebrik hen til kortlæseren. |
|
| Elektriske låse |
Sikkerhedslåsene synkroniseres med portåbneren via styreenheden. Når der sendes en kommando til portåbneren, låses den elektriske lås først op, hvorefter porten begynder at åbne. Når porten lukkes, låses den elektriske lås igen. Nødvendige ved en fløjlængde på over 3,5 m. |
|
| Nødstrømsforsyning |
Reserveenergikilde. |
Manual til NICE Wingo WG2024-portåbner
Manual til NICE-portåbner Wingo WG2024 kan downloades her:
Manual til NICE Wingo WG2024-portåbner
Valg af portåbner – er portåbneren NICE Wingo WG2024 egnet til min port?
|
|

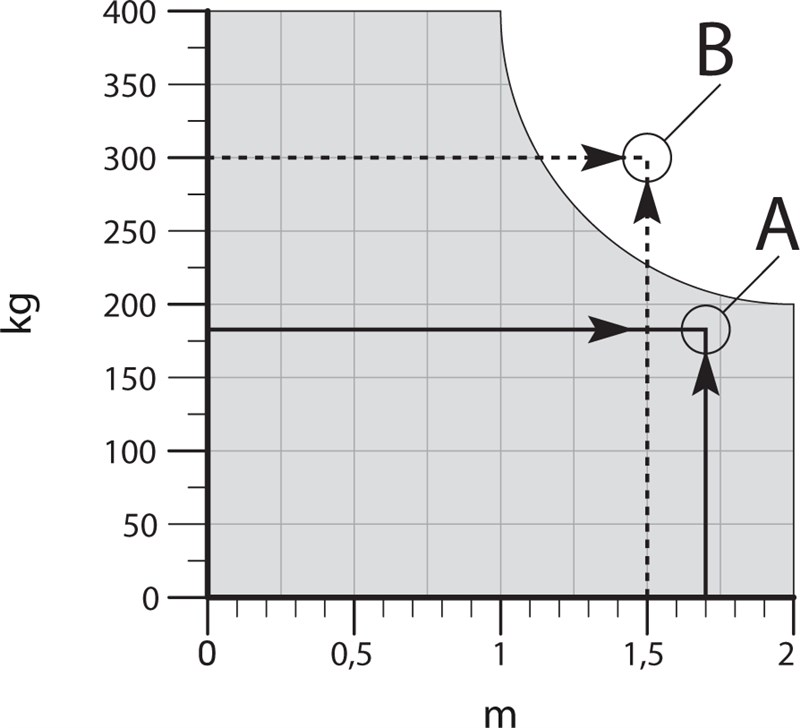

Grænser for NICE Wingo WG2024-portåbnerHver port har en bestemt fløjlængde (og dermed en bestemt løftearm) og vægt (og dermed en bestemt tyngdekraft på armen), og hver portåbner har sine begrænsninger. NICE Wingo WG2024-portåbneren kan anvendes til portfløje med de længder og vægte, der vises på billedet til venstre. Det betyder, at portåbneren er egnet til en port fra 400kg/1m op til 200kg/2m. Eksempel: Værdi B, hvor portfløjen vejer 300kg og er 1,5 m lang, ligger uden for det tilladte område og er derfor ikke egnet. Vælg en kraftigere portåbner. Værdi A, hvor portfløjen vejer 180kg og er 1,7m lang, er egnet. Du kan installere den. |
Levetid for NICE Wingo WG2024-portåbner
Beregn belastningsindeksene for portfløjens vægt og længde i tabellen nedenfor, og læg indeksene for andre påvirkninger til, hvis de forekommer. Aflæs derefter portåbnerens levetid i antal cyklusser på grafen.
Eksempel: Jeg har en port med en passagebredde på 3 m (2 portfløje på hver 1,5m) og en konstruktion med beklædning, hvor hver fløj vejer op til 100kg. Jeg beregner fløjlængdeindekset til ca. 20 + portvægtindekset 10 + for en sikkerheds skyld et indeks på 10 for lavere temperatur, fordi vi har hårde vintre. Det giver et samlet indeks på 40. På grafen aflæser jeg, at portåbnerens levetid er cirka 60.000 cyklusser. Ved 10 manøvrer om dagen svarer det til en levetid på cirka 16 år.
| Hele automationssystemets egenskaber | Indeks | Levetidsgraf |
|---|---|---|
|
Vægt pr. portfløj |
Det anbefalede maksimale samlede indeks er op til 60 %. (dvs. 50.000 cyklusser, hvilket ved normal drift med 10 cyklusser/dag svarer til 13 år) |
|
| Op til 100 kg | 10 | |
| 100-200 kg | 20 | |
| 200-300 kg | 30 | |
| Portfløjens længde | ||
| 1-2 m | 20 | |
|
Andre påvirkninger (hvis sandsynligheden for, at de forekommer, er større end 10 %) |
||
| Omgivelsestemperatur over 40°C eller under 0°C eller luftfugtighed over 80 % | 20 | |
| Massiv beklædning af portfløjen | 15 | |
| Vindudsat område | 15 | |
Montering af NICE Wingo WG2024-portåbner
En typisk (valgfri) tilslutning af portåbneren med tilbehør ser således ud:
Liste over tilbehør
|
Kabling af NICE Wingo WG2024-portåbner
| 1. Åbn dækslet på portåbneren | 2. Træk strømforsyningskablet igennem, og tilslut det |
|---|---|
 |
 |
I. Montering af det bageste beslag
 |
 |
| Diagram over åbning indad | Diagram over åbning udad |
Beregn placeringen af det bageste beslag ved hjælp af diagrammet, hvor du kan aflæse målene A og B og den maksimale åbningsvinkel. Bemærk, at værdierne A og B skal være omtrent ens (helst identiske), for at drevet kan bevæge sig jævnt og lineært.
 |
 |
| Beregningsdiagram | Eksempel på aflæsning af værdier i diagrammet |
Beregningsprocedure:
- Mål afstanden C i diagrammet
- På diagrammet tegnes en vandret linje, der skærer den målte værdi C
- Skæringspunktet mellem denne linje og DIL (Anbefalet installationslinje) viser den maksimale åbningsvinkel
- Hvis den fastsatte maksimale åbningsvinkel ikke er tilfredsstillende, skal værdien A og om nødvendigt også værdien B, justeres, så de er omtrent ens (helst identiske)
Før beslaget fastgøres til en stolpe eller mur, skal det afkortes til den ønskede længde, der svarer til målene A og B og svejses fast på monteringspladen.
 |
 |
| 1. Afkort beslaget til den ønskede længde | 2. Svejs det afkortede beslag fast på monteringspladen |
Den medfølgende pakke indeholder et 150 mm langt beslag. Hvis du har brug for et længere beslag til særlige forhold, eller hvis porten skal åbne udad, anbefaler vi, at du bestiller det forlængede beslag NICE PLA6.
|
Før du fastgør det bageste beslag, skal du kontrollere, at det forreste beslag kan monteres på en fast del af portbladet, da der er en højdeforskel mellem det forreste og det bageste beslag, som vist på billedet.
Forskel F=30mm. |
 |
Hvis alt passer, skal du fastgøre det bageste beslag på stolpen eller muren med skruer, rawlplugs og spændeskiver.
II. Montering af det forreste beslag
Det forreste beslag skal monteres på portbladet med afstande, der svarer til værdierne D og E, som aflæses i tabellen (værdien D er fast og er 700 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 520 | 510 | 500 | 490 | 480 | 470 |
Den medfølgende pakke indeholder et beslag til svejsning. Hvis du ønsker et beslag til skrue montering, anbefaler vi, at du bestiller det alternative beslag til skruemontering NICE PLA8.
- Beregn ud fra tabellen værdien E
- Beregn højden ud fra illustrationen beslagshøjderne (vis billede)
- Fastgør beslaget til portbladet (hvis du svejser beslaget fast, anbefaler vi, at du indtil videre kun hæftesvejser det)
III. Montering af portåbneren på det bageste beslag
 |
|
IV. Montering af portåbneren på det forreste beslag
 |
|
V. Indstilling af det mekaniske endestop
Hvis det indvendige mekaniske endestop, som portåbneren rammer ved åbning, anvendes, er det ikke nødvendigt at bruge eksterne jordstop. Indstillingen foretages således:
 |
|
Billedgalleri med NICE Wingo-portåbneren
|
Monteringseksempel |
Monteringseksempel |
Monteringseksempel |
|
Monteringseksempel |
Monteringseksempel |
Monteringseksempel |
|
Monteringseksempel
|
Frigjort portåbner |
Portåbner uden dæksel |
|
Bagside set nedefra |
Eksempel på snekkedrev og indvendigt mekanisk endestop |
Forside set nedefra |
|
Bagside med tilsluttet kabel |
Manuel frigørelse af NICE Wingo WG2024-portåbneren
I tilfælde af strømafbrydelse kan du ikke betjene porten ved hjælp af fjernbetjeningen. Derfor kan portåbneren frigøres med frigørelsesnøglen og porten betjenes manuelt:
| 1. Skub dækslet til frigørelseslåsen til side | 2. Sæt frigørelsesnøglen i, og drej den med uret | 3. Træk frigørelseshåndtaget ud, så kan du betjene porten manuelt |
|---|---|---|
 |
 |
 |
Tekniske specifikationer for NICE Wingo WG2024-portåbneren
| Model | NICE Wingo WG2024 |
|---|---|
| Typebeskrivelse | Elektromekanisk gearmotor til automatisk drift af svingporte i private omgivelser. |
| Kraft | 1500N |
| Nominel kraft | 500N |
| Hastighed | 0,018 m/s |
| Nominel hastighed | 0,013 m/s |
| Grænse for antal på hinanden følgende cyklusser | 40 cyklusser/time |
| Rotationsvandringens længde | 320 mm |
| Levetid | fra 125.000 til 80.000 cyklusser, afhængigt af portbladets vægt og længde samt indstillingen af drevet |
| Strømforsyning | 24Vdc |
| Effektforbrug [Belastning] |
85W [3,5A] |
| Nominelt effektforbrug [Nominel belastning] |
50W [2A] |
| Isolationsklasse | A |
| Driftstemperatur | -20°C til +50°C |
| Beskyttelsesklasse | IP44 |
| Mål | 98×770×95 (b×l×h) |
| Vægt | 6kg |
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
