NICE Wingo WG3524 – enkeltstående motor til svingporte med en portfløj på op til 3,5 m/500 kg
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
1.852,21 kr. inkl. moms
| Vægt |
|---|
| 7,20 kg |
Beskrivelse af produktet NICE Wingo WG3524 – enkeltstående motor til svingporte med en portfløj på op til 3,5 m/500 kg
Motor NICE Wingo WG3524 er beregnet til automatisering af svingporte med en fløjlængde på 3,5 m og en vægt på op til 500 kg. Motoren er ikkereversibel, og den er udført med et todelt hus af trykstøbt aluminium med en polyesterbelægning, der er modstandsdygtig over for vejrpåvirkninger. Alle indvendige bevægelige dele er fremstillet af stål, letmetallegeringer og teknopolymerer. Spindelmøtrikken er fremstillet af bronze for at sikre god styrke og støjsvag drift. Startkondensatoren er placeret inde i motoren, så monteringen bliver så enkel som muligt. Motorerne er bagudkompatible målmæssigt med den tidligere serie Moby og Pluto fra den italienske producent NICE; alle monteringsmål og stiftdiametre er de samme. Motoren har 24V, hvilket gør den mere velegnet til hyppig brug end 230V -versionen, men den er til gengæld ikke egnet til vindudsatte omgivelser, især ikke til porte med tætte, uigennemsigtige fyldninger.
Styreenhed MCA2R30 i styreskabet MC424LR30 muliggør enkel programmering, automatisk indlæsning af endepositioner, automatisk fejldiagnose, indstilling af pauselængden ved automatisk lukning, personpassage, nedbremsning før endepositionerne, system til registrering af sammenstød med forhindringer samt mulighed for nøddrift ved brug af backupstrømforsyningen PS124, med et forbindelseskabel CABLA11, indgang til alle typer sikkerhedslister til motoren og meget mere.
Wingo-motorerne er et fornuftigt valg med hensyn til pris og ydelse til automatisering af svingporte i private og let industrielle miljøer. Hele Wingo-familien er pålidelig og støjsvag. Detaljerede tekniske egenskaber ». Download vejledningen ».

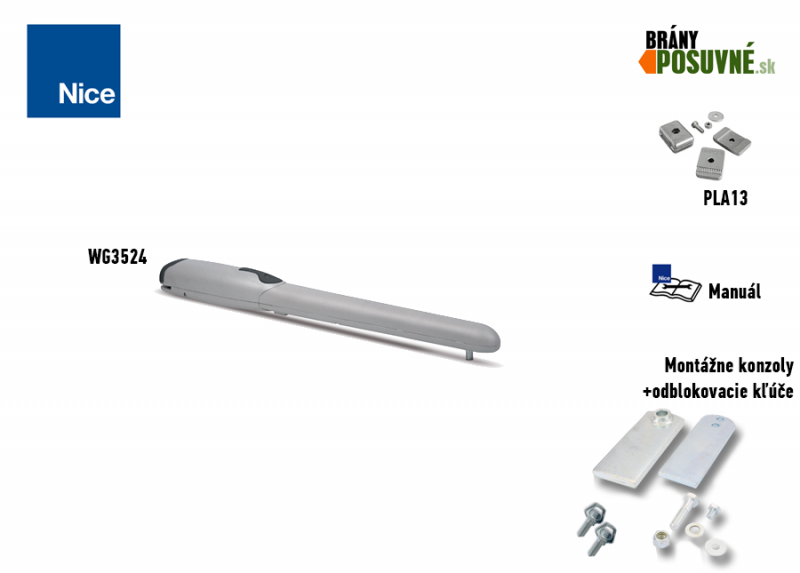

| Motoren indeholder: | Kode | |||
|---|---|---|---|---|
 |
1 × | NICE Wingo WG3524-motor |
WG3524 |
|
|
Elektromekanisk NICE Wingo WG3524-motor med en kapacitet til portfløje på op til 400 kg og en fløjlængde på op til 3,5m. |
||||
 |
1 × | Indvendigt mekanisk åbningsstop | PLA13 | |
|
Ved brug af dette stop er det ikke nødvendigt at montere eksterne jordstoppere. Indstillingsvejledning. |
||||
 |
2 × | Frigørelsesnøgle | CM-B | |
|
Ved strømsvigt bruges den til at frigøre motoren, så porten kan bevæges manuelt ved at skubbe eller trække. |
||||
 |
1 × | Forreste svejsebeslag | PMDSMAR04.4610 | |
|
Det svejses fast på den faste del af portfløjen. Bemærk, at det placeres i en anden højde end det bageste beslag. Et alternativt beslag til påskruning er PLA8. |
||||
 |
1 × | Stift til forreste beslag | R8.5120 Skive V8X10.5102 Stift |
|
|
Bruges til at fastgøre motorens forreste del til det forreste beslag. |
||||
 |
1 × | Bageste svejsebeslag | PMDSMP2.4610 | |
|
Svejses på monteringspladen med gevind eller på en stålsøjle. Bemærk, at det placeres i en anden højde end det forreste beslag. Et alternativt forlænget beslag er PLA6. |
||||
 |

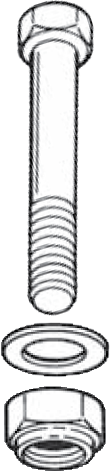

2 × | Stift til bagbeslag | D10.5110 Møtrik R10.5120 Skive V10X40.5101 Stift |
|
|
Bruges til at fastgøre den bageste del af drevet til bagbeslaget. |
||||
 |
1 × | Monteringsvejledning til NICE Wingo WG3524 | Download | |
|
Monteringsvejledning til en vellykket installation med illustrationer af ledningsføringen, programmeringsvejledninger og parring af fjernbetjeninger. |
||||
Vigtig bemærkning: Dette drev er en enkeltstående enhed, dvs. det fungerer ikke alene. Vi tilbyder det separat i vores webshop, så du kan sammensætte en automatikløsning præcis efter dine ønsker. Til drevet skal du som minimum købe en styreenhed (NICE Moonclever MC424LR30 eller den ældre MC424LR10), eventuelt også andet tilbehør. Hvis du ikke har en klar idé om, hvad du skal vælge, er det en god idé at starte med at se vores prisfordelagtige, færdigsammensatte sæt.
(Er dette drev det rigtige for mig?)
Sammenlign med andre drev:
| « Svagere drev | Alternativt drev | Kraftigere drev » | |||||
|---|---|---|---|---|---|---|---|
|
|
230V NICE Wingo-drev:
Pris og levering efter bestilling. |
|
Prisfordelagtige sæt med drev NICE Wingo WG3524:
| Pakke til en enkeltfløjet port » | Pakke til en dobbeltfløjet port » |
|---|---|
|
Wingo-drev til porte på op til 500kg/3,5m, styreenhed, fjernbetjening, modtager. |
2 x Wingo-drev til porte på op til 500kg/3,5m, styreenhed, fjernbetjening, modtager. |
| Pakke til en enkeltfløjet port med fotoceller » | Pakke til en dobbeltfløjet port med fotoceller » |
|
Wingo-drev til porte på op til 500kg/3,5m, styreenhed, fjernbetjening, modtager, fotoceller, blinklys, nøglekontakt. |
2 x Wingo-drev til porte på op til 500kg/3,5m, styreenhed, fjernbetjening, modtager, fotoceller, blinklys, nøglekontakt. |
| Pakke til en enkeltfløjet port med tilbehør » | Pakke til en dobbeltfløjet port med tilbehør » |
|
Wingo-drev til op til 500 kg/3,5 m, styreenhed, fjernbetjening, modtager, fotoceller, blinklys og nøglekontakt. |
2 x Wingo-drev til op til 500 kg/3,5 m, styreenhed, fjernbetjening, modtager, fotoceller, blinklys og nøglekontakt. |
Tilbehør, der er kompatibelt med NICE Wingo WG3524-drevet
Vi anbefaler også, at du køber kompatibelt ekstraudstyr til drevet:
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Drevets styreelektronik. | |
| Blinklys | Signalerer, at porten er i bevægelse, ved at blinke – velegnet ved udkørsler med dårligt udsyn. Har også en antenne, som giver fjernbetjeningen længere rækkevidde. |
Alternativt alle blinklys med 12 V-24 V strømforsyning fra andre producenter. |
| Fotoceller | Registrerer forhindringer under lukning og stopper porten – så rammer porten hverken biler eller personer. | |
| Sender | Til fjernbetjening af porten. | |
| Modtager |
Til fjernbetjening af porten. I styreenheden MCA2R30 er modtageren allerede indbygget. Disse ekstra modtagere er tilvalg. |
|
| Antenne |
Giver fjernbetjeningen længere rækkevidde. |
|
| Tastatur |
Hvis du glemmer fjernbetjeningen, eller hvis mange køretøjer eller personer kommer til dig, og du ikke vil give alle en fjernbetjening eller åbne porten manuelt. |
|
| Nøglekontakt |
Til betjening af porten med en nøgle via en kontakt, der er forbundet til motoren med kabler, uanset hvor kontakten er placeret. |
|
| Kortlæsere |
Betjening af motoren ved at holde et kort eller en nøglebrik hen til kortlæseren. |
|
| Elektriske låse |
Sikkerhedslåsene er synkroniseret med motoren via styreenheden. Når der sendes en kommando til motoren, låses den elektriske lås først op, og derefter begynder porten at åbne. Når porten lukkes, låses den elektriske lås tilsvarende. De er nødvendige, når fløjlængden er over 3,5 m. |
|
| Nødstrømsforsyning |
Backupstrømkilde. |
Manual til NICE Wingo WG3524-motor
Manual til NICE-motor Wingo WG3524 download her:
Manual til NICE Wingo WG3524-motor
Valg af motor – er motoren NICE Wingo WG3524 egnet til min port?
|
|

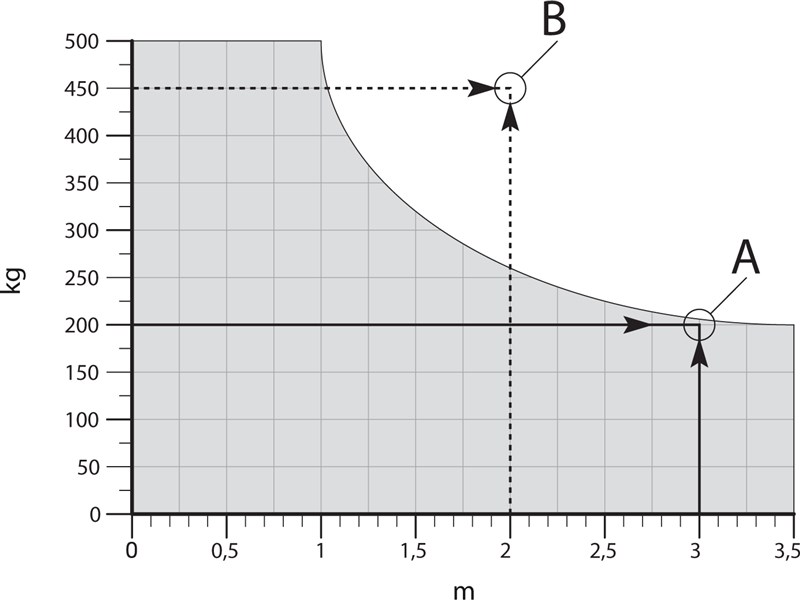

NICE Wingo WG3524-motorens grænserHver port har en bestemt fløjlængde (og dermed en bestemt arm) og vægt (og dermed en bestemt tyngdekraft på armen), og hver motor har sine grænser. NICE Wingo WG3524-motoren kan anvendes til porte med fløjlængder og vægte som vist på billedet til venstre. Det betyder, at motoren er egnet til en port fra 500kg/1m til 200kg/3,5m. Eksempel: Værdi B med en fløjsvægt på 450kg og en fløjlængde på 2m ligger uden for det tilladte område og er derfor ikke egnet. Vælg en kraftigere motor. Værdi A med en fløjsvægt på 200kg og en fløjlængde på 3m er inden for det tilladte område. Du kan installere den. |
NICE Wingo WG3524-motorens levetid

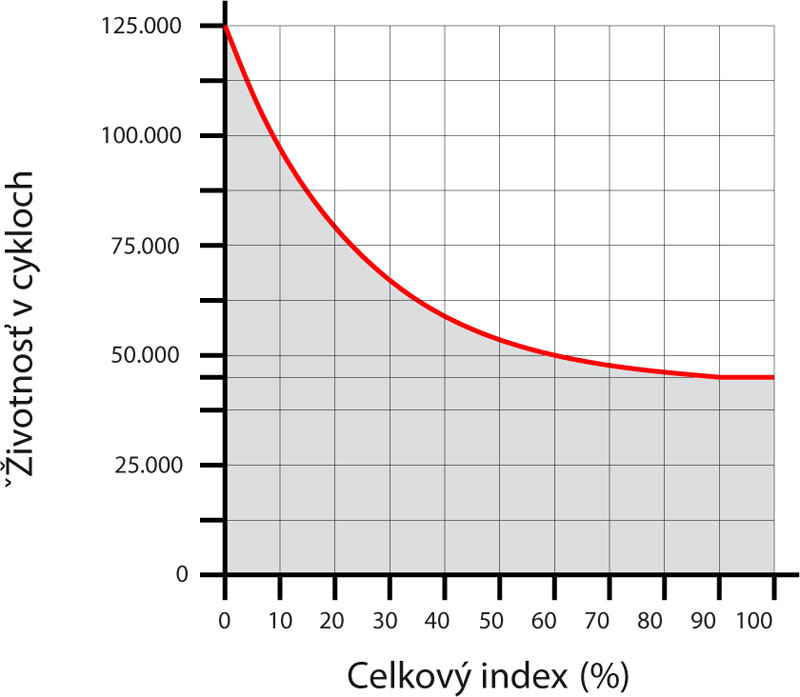

Beregn i følgende tabel stressindeksene for fløjens vægt og længde, og læg indeksene for øvrige påvirkninger til, hvis de forekommer. Aflæs derefter motorens levetid i antal cyklusser på grafen.
Eksempel: Jeg har en port med en gennemkørselsbredde på 6 m (2 fløje på hver 1,5m) og en vægt på højst 200kg for konstruktionen inklusive fyldning af hver fløj. Jeg beregner fløjlængdens indeks til ca. 20 + portvægtens indeks 10 + for en sikkerheds skyld et indeks på 10 for lave temperaturer, da vi har hårde vintre. Det giver et samlet indeks på 40. På grafen aflæser jeg, at motorens levetid er cirka 60.000 cyklusser. Ved 10 manøvrer om dagen svarer det til en levetid på cirka 16 år.
| Hele automatiksystemets egenskaber | Indeks | Levetidsgraf |
|---|---|---|
|
Vægten af én portfløj |
Det anbefalede maksimale samlede indeks er op til 60 %. (Dvs. 50.000 cyklusser, hvilket ved normal drift på 10 cyklusser/dag svarer til 13 år) |
|
| Op til 100 kg | 0 | |
| 100-200 kg | 10 | |
| 200-300 kg | 20 | |
| 300-400 kg | 30 | |
| Fløjlængde | ||
| 1-2 m | 0 | |
| 2-3 m | 10 | |
| 3-3,5m | 20 | |
|
Andre påvirkninger (hvis sandsynligheden for, at de forekommer, er over 10 %) |
||
| Omgivelsestemperatur over 40°C, under 0°C eller luftfugtighed over 80 % | 20 | |
| Massiv portfyldning | 15 | |
| Vindudsat område | 15 | |
Montering af NICE Wingo WG3524-motor

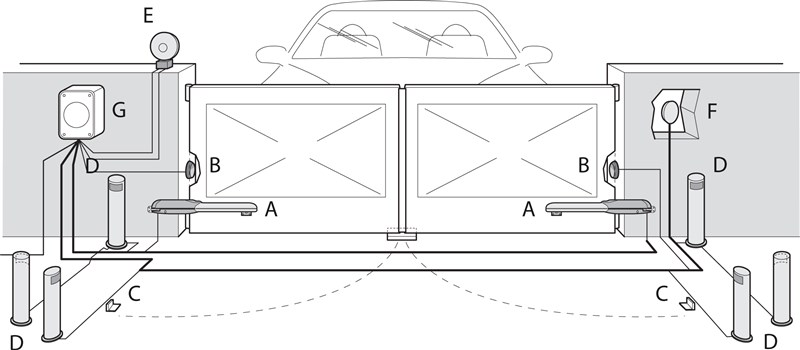

En typisk (valgfri) tilslutning af motoren med tilbehør ser således ud:
Liste over tilbehør
|
Kabling til motor NICE Wingo WG3524

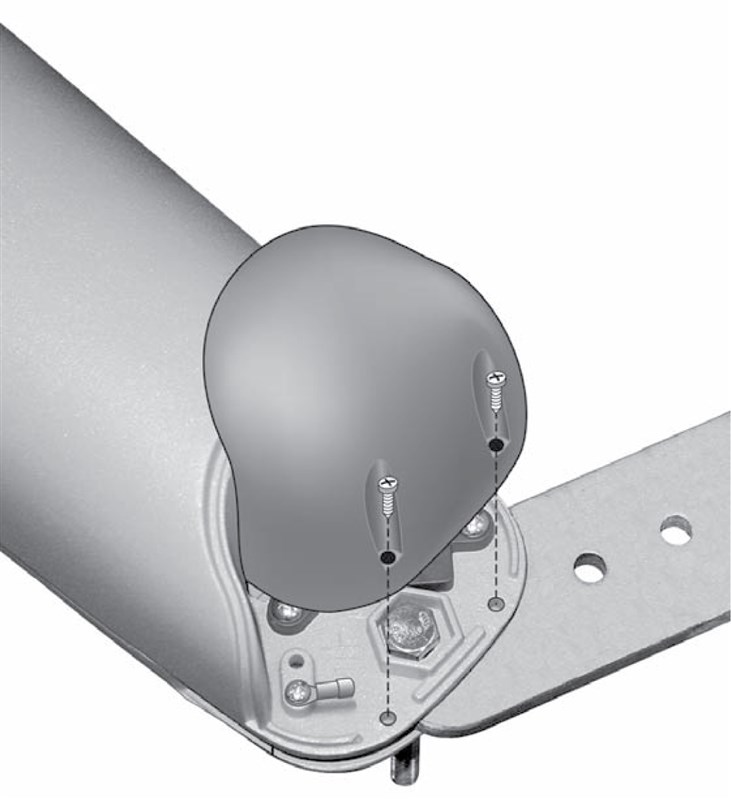

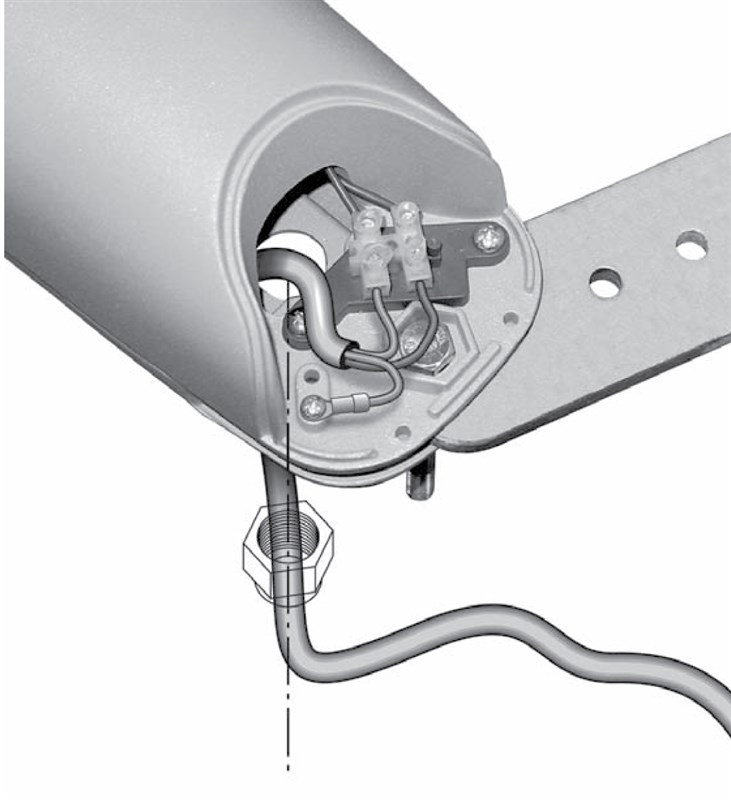

| 1. Tag dækslet af motoren | 2. Træk strømkablet igennem, og tilslut det |
|---|---|
 |
 |
I. Montering af det bageste beslag
 |
 |
| Tegning af åbning indad | Tegning af åbning udad |

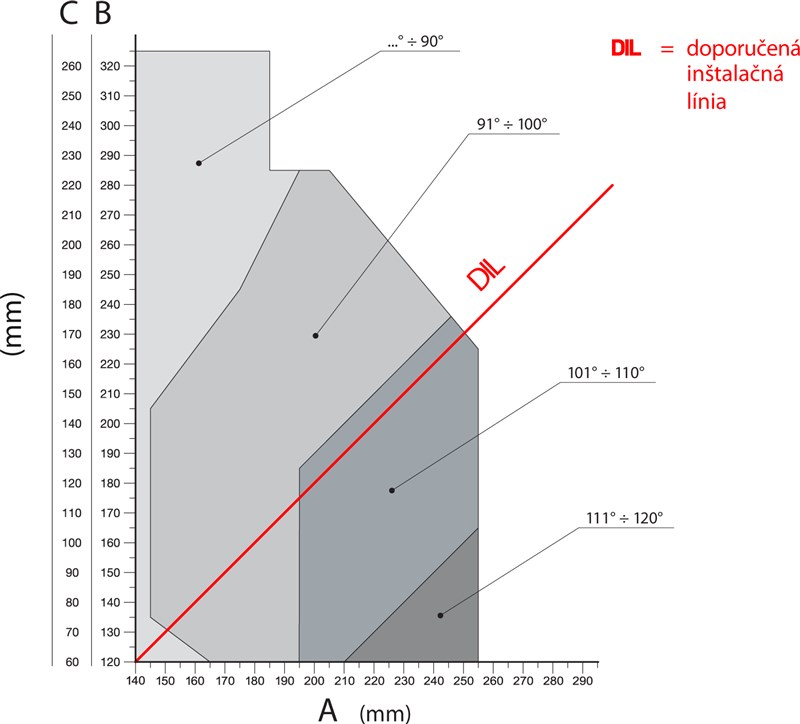

Beregn placeringen af det bageste beslag ved hjælp af diagrammethvor du kan aflæse målene A og B samt den maksimale åbningsvinkel. Bemærk, at værdierne A og B skal være omtrent ens (helst identiske), så motoren kan bevæge sig jævnt og lineært.
 |
 |
| Beregningsdiagram | Eksempel på aflæsning af værdier i diagrammet |
Beregningsprocedure:
- Mål afstanden C på tegningen
- På diagrammet tegnes en vandret linje, der krydser den målte værdi C
- Hvor denne linje krydser DIL (Anbefalet installationslinje) aflæses den maksimale åbningsvinkel
- Hvis den fastsatte maksimale åbningsvinkel ikke er passende, skal værdien A og om nødvendigt også værdien Bjusteres, så de er omtrent ens (helst identiske)
Før beslaget fastgøres til en søjle eller mur, skal det afkortes til den ønskede længde, der passer til målene A og B og svejses fast på monteringspladen.
 |
 |
| 1. Afkort beslaget til den ønskede længde | 2. Svejs det afkortede beslag fast på monteringspladen |
Den medfølgende pakke indeholder et beslag på 150 mm. Hvis du har brug for et længere beslag til særlige forhold, eller hvis porten skal åbne udad, anbefaler vi, at du bestiller det forlængede beslag NICE PLA6.
|

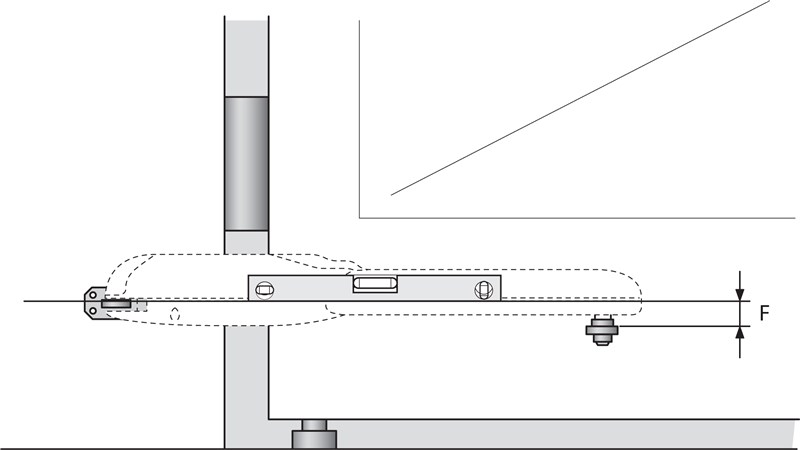

Inden det bageste beslag fastgøres, skal du kontrollere, at det forreste beslag placeres på en fast del af portbladet, da der er en højdeforskel mellem det forreste og det bageste beslag, som vist på billedet.
Forskel F=30mm. |
 |
Hvis alt passer, fastgøres det bageste beslag til søjlen eller muren med skruer, rawlplugs og skiver.
II. Montering af det forreste beslag
Det forreste beslag skal monteres på portbladet i en afstand, der svarer til værdierne D og E, som aflæses i tabellen (værdien D er fast og er 850 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 750 | 740 | 730 | 720 | 710 | 700 | 690 | 680 | 670 | 660 | 650 | 640 | 630 | 620 | 610 | 600 | 590 | 580 | 570 |
I den medfølgende pakke er der et beslag til svejsning. Hvis du foretrækker et beslag til skruefastgørelse, anbefaler vi, at du bestiller et alternativt beslag til skruefastgørelse NICE PLA8.
- Beregn ud fra tabellerne værdien E
- Beregn højden ud fra billedet beslagenes højder (vis billedet)
- Fastgør beslaget på portbladet (hvis du svejser beslaget, anbefaler vi, at du kun punktsvejser det indtil videre)

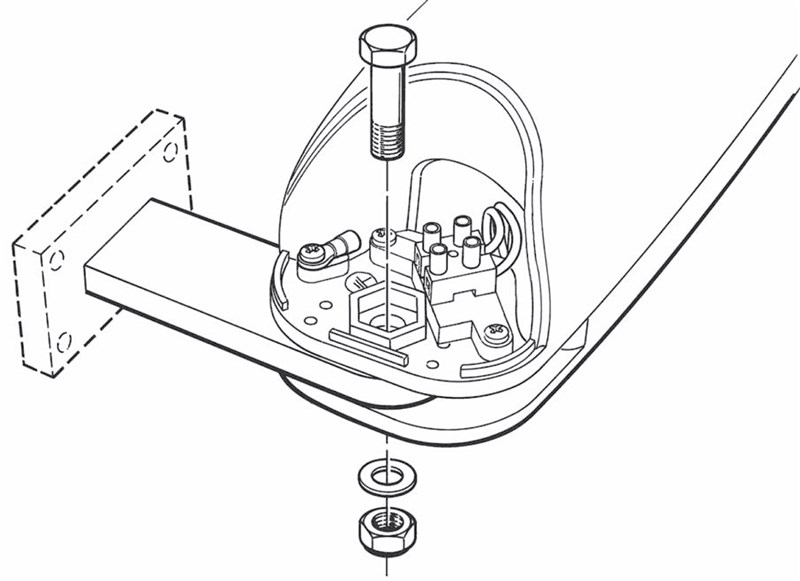

III. Montering af portmotoren på det bageste beslag
 |
|

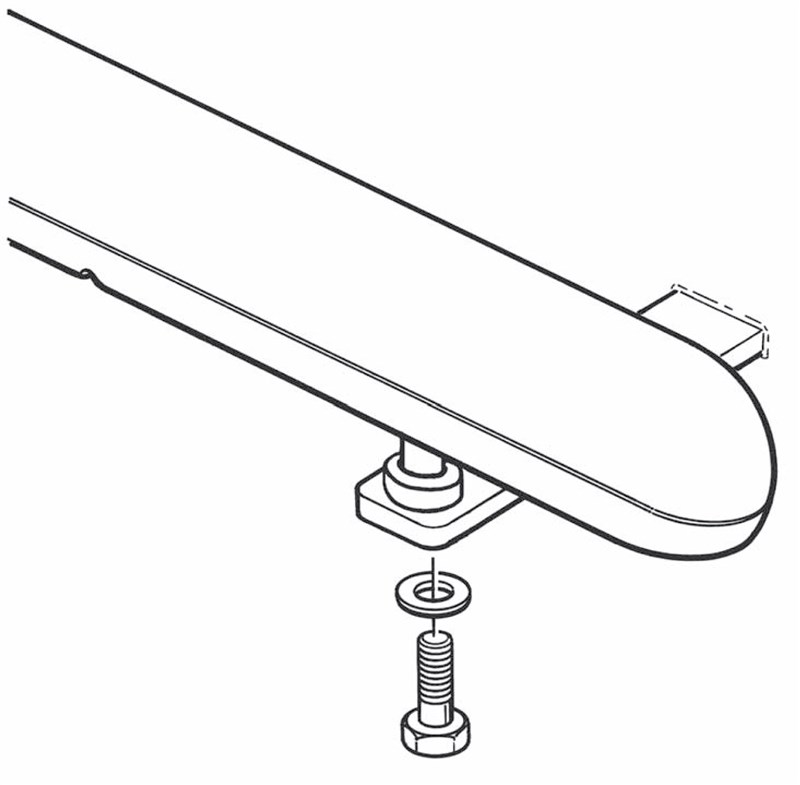

IV. Montering af portmotoren på det forreste beslag
 |
|

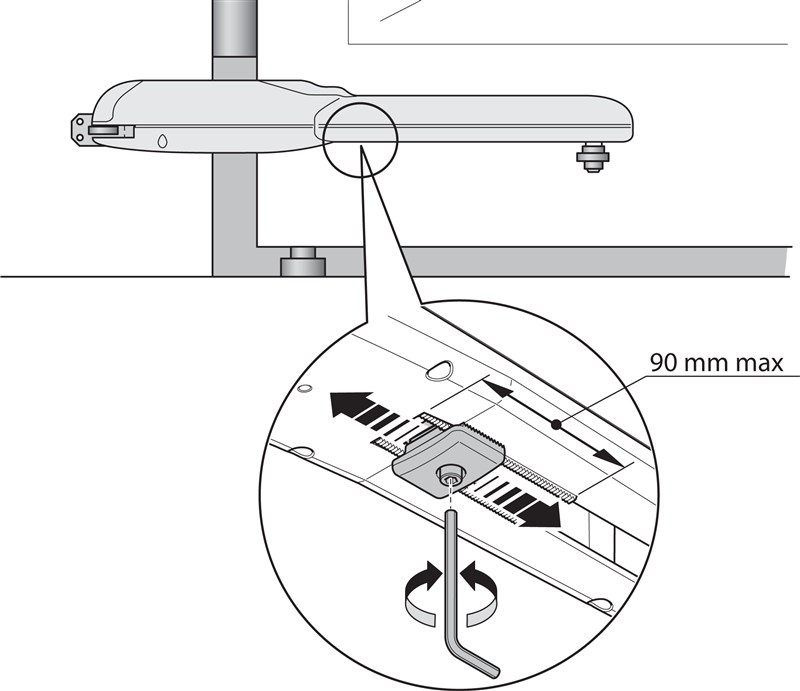

V. Indstilling af det mekaniske endestop
Hvis det indvendige mekaniske endestop anvendes, som motoren støder imod ved åbning, er det ikke nødvendigt at bruge eksterne jordstoppere. Indstillingen udføres på følgende måde:
 |
|
Billedgalleri med NICE Wingo-motor
|
Monteringseksempel |
Monteringseksempel |
Monteringseksempel |
|
Monteringseksempel |
Monteringseksempel |
Monteringseksempel |
|
Monteringseksempel
|
Frigjort motor |
Motor uden dæksel |
|
Bagsiden set nedefra |
Eksempel på snekkedrev og indvendigt mekanisk endestop |
Forsiden set nedefra |
|
Bagside med tilsluttet kabel |
Manuel frikobling af NICE Wingo WG3524-motoren
I tilfælde af strømafbrydelse kan du ikke betjene porten med fjernbetjeningen. Derfor kan motoren frikobles med frikoblingsnøglen så porten kan bevæges manuelt:

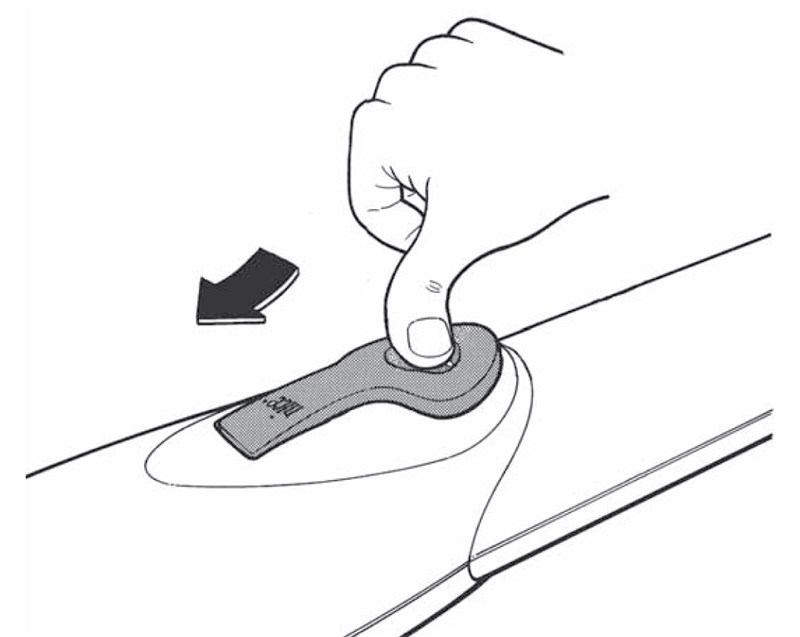

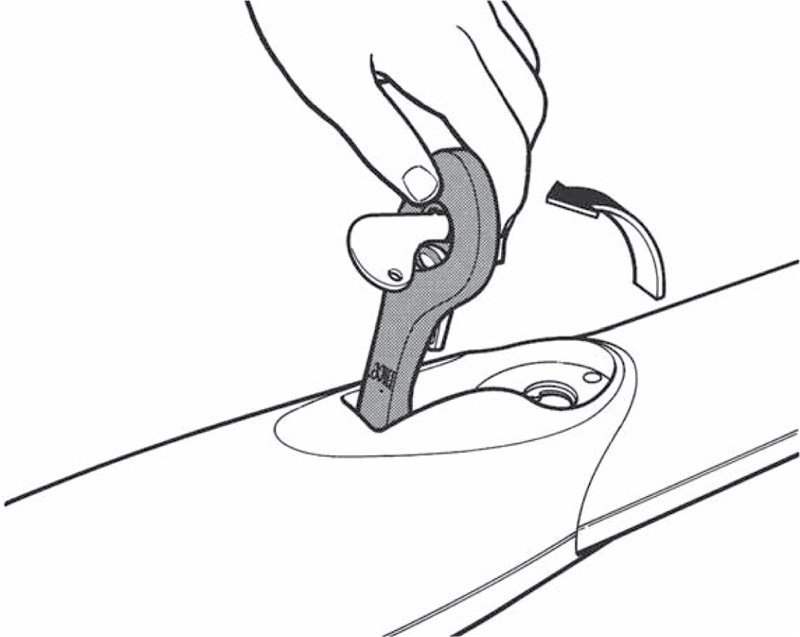

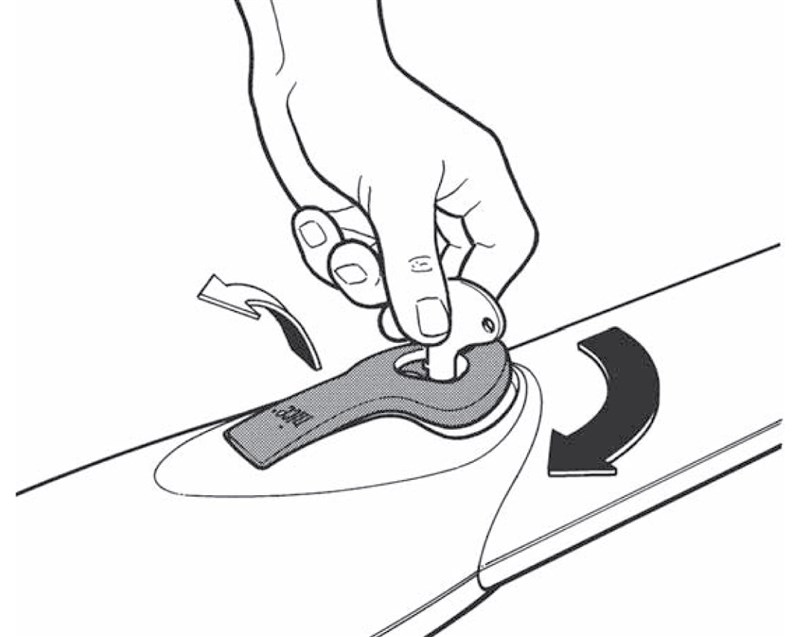

| 1. Skub dækslet til frikoblingslåsen til side | 2. Sæt frikoblingsnøglen i, og drej den med uret | 3. Træk frikoblingsgrebet ud, så porten kan bevæges manuelt |
|---|---|---|
 |
 |
 |
Tekniske specifikationer for NICE Wingo WG3524-motoren
| Model | NICE Wingo WG3524 |
|---|---|
| Typebeskrivelse | Elektromekanisk gearmotor til automatisk drift af skydeporte i private omgivelser. |
| Kraft | 1500N |
| Nominel kraft | 500N |
| Hastighed | 0,016 m/s |
| Nominel hastighed | 0,012 m/s |
| Grænse for antal på hinanden følgende cyklusser | 40 cyklusser/time |
| Rotationsvandringens længde | 470 mm |
| Levetid | fra 125.000 til 80.000 cyklusser, afhængigt af portfløjens vægt og længde samt motorens indstilling |
| Strømforsyning | 24Vdc |
| Effektforbrug [Belastning] |
85W [3,5A] |
| Nominelt effektforbrug [Nominel belastning] |
50W [2A] |
| Isolationsklasse | A |
| Driftstemperatur | -20°C til +50°C |
| Beskyttelsesklasse | IP44 |
| Mål | 98×920×95 (b×l×h) |
| Vægt | 6kg |
