NICE Toona TO4024 – separat 24 V-motor til lågefløj på op til 3 m
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
På lager
1.560,19 kr. inkl. moms
| Vægt |
|---|
| 8,40 kg |
Beskrivelse af produktet NICE Toona TO4024 – separat 24 V-motor til lågefløj på op til 3 m
NICE Toona 4 TO4024 er en separat 24 V DC-motor til én fløj. Ifølge NICE-diagrammet kan den ved en længde på 3 m klare cirka 300 kg; vægten på 500 kg gælder ved en længde på op til cirka 1,8 m. Vurder længde og vægt samlet.
Drevet er ikke-reversibelt, bruger en magnetisk encoder og har et justerbart mekanisk åbningsstop. For almindelige aktuelle TO4024-sæt angiver kataloget MC824HR30. Netforsyning, BlueBUS, radiomodtager og batteri er egenskaber ved den valgte styreenhed, ikke ved selve motoren.
Toona har et todelt hus af overfladebehandlet trykstøbt aluminium, indvendige dele af stål, legeringer og teknopolymerer samt en bronzeføringsmøtrik. Monteringen har samme mål som de ældre NICE Moby- og Pluto-drev. Motoren egner sig også til hyppigere brug; ved en port med fuld beklædning på et vindudsat sted skal du tage højde for den større belastning, når du vælger ud fra levetidsdiagrammet.
Ved en installation med MC824HR30 er indlæring af positioner, diagnosticering, nedbremsning, pausetid og gangfunktion funktioner i styreenheden. Den bruger BlueBUS til de relevante sikkerhedsanordninger.
| Hurtig navigation på denne side | ||
|---|---|---|
| Pakkens indhold | Valg og grænser | Sæt |
| Tilbehør | Manual | Levetid |
| Montering | Kabling | Stop |
| Fotogalleri | Frikobling | Data |
Tilbehør, der er kompatibelt med NICE Toona 4 TO4024-drevet
Vi anbefaler også at købe følgende kompatible ekstraudstyr til drevet:
| Hvad | Hvorfor | Type |
|---|---|---|
|
Styreenhed
|
Drevets styreelektronik. |
|
| Signalerer, at porten er i bevægelse. Kun den model, hvor det udtrykkeligt er angivet, har en antenne; valget af lampe afhænger af udgangen på den anvendte styreenhed. |
FLASH-udgangen på MC824HR30 er beregnet til en 12 V-lampe på højst 21 W. En anden advarselslampe kan først vælges, når spænding, strømtype, effektforbrug og blinkfunktion er kontrolleret. |
|
| Overvåger området mellem senderen og modtageren. Hvis lysstrålen afbrydes, sender de et signal til styreenheden; dens reaktion afhænger af tilslutningen og indstillingen. Efter monteringen skal korrekt placering og funktion afprøves sammen med hele porten. | ||
| Vælg fjernbetjeningen ud fra modtageren og kodningen i den konkrete styreenhed. | ||
| Modtageren skal understøtte kodningen af den valgte sender; OXIBD og OXILR er ikke kompatible med alle de nævnte fjernbetjeninger. |
|
|
| For bedre rækkevidde på fjernbetjeningen. | ||
| Hvis du glemmer fjernbetjeningen eller har mange køretøjer/personer og ikke ønsker at udlevere en fjernbetjening til hver enkelt. | ||
| Betjening af porten med en nøgle via en kontakt, der er forbundet med styreenheden med kabler. | ||
|
Elektriske låse
|
Låsen holder portfløjen i lukket position. Styreenheden skal frigøre låsen før åbning; vælg model og spænding efter porten og den konkrete styreenhed. |
|
| Betjening af motoren ved at holde et kort eller en nøglebrik hen til læseren. |
|
|
| Ved strømsvigt forsyner den automatiseringen via en kompatibel styreenhed; valget afhænger af styreenhedens printkortrevision. |
Til den aktuelle MC824HR30 er beregnet PSS324. Den ældre PS324 kan kun anvendes på R30-printkortet med kablet CABLA11 og standbytilstand slået fra. Se den tilhørende vejledning ved brug med et ældre printkort. |
| Motoren indeholder: | Kode | |||
|---|---|---|---|---|
 |
1 × | Motor NICE Toona 4 TO4024 |
TO4024 |
|
|
Elektromekanisk motor Toona 4; ca. 500 kg ved en længde på op til 1,8 m eller 300 kg ved 3 m ifølge NICE-diagrammet. |
||||
 |
1 × | Indvendigt mekanisk åbningsstop | PLA13 | |
|
Det indvendige stop bruges til at indstille den åbne slutposition. Sørg for mekanisk fastholdelse af porten i lukket position efter den konkrete montering. |
||||
 |
2 × | Frigørelsesnøgle | CM-B | |
|
Ved strømsvigt bruges den til at frigøre motoren, så porten kan bevæges manuelt ved at skubbe eller trække. |
||||
 |
1 × | Forreste svejsebeslag | PMDSMAR04.4610 | |
|
Det svejses fast på portfløjens faste del; bemærk, at det placeres i en anden højde end det bageste beslag. Et alternativt beslag til skruefastgørelse er PLA8. |
||||
 |
1 × | Tap til forreste beslag | R8.5120 Skive V8X10.5102 Tap |
|
|
Bruges til at fastgøre motorens forreste del til det forreste beslag. |
||||
 |
1 × | Bageste svejsebeslag | PMDSMP.4610 | |
|
Det svejses fast på monteringspladen med skruehuller eller på en stålsøjle. Bemærk: Den monteres i en anden højde end den forreste konsol. En alternativ, forlænget konsol er PLA6. |
||||
 |
1 × | Monteringsplade under bagkonsollen | PMDPA.4610 | |
|
Bagkonsollen svejses fast på den. Monteringspladen fastgøres derefter til stolpen eller muren. |
||||
 |
2 × | Tap til bagkonsol | D10.5110 Møtrik R10.5120 Skive V10X40.5101 Tap |
|
|
Bruges til at fastgøre den bageste del af drevet til bagkonsollen. |
||||
 |
1 × | Monteringsvejledning til NICE Toona 4 TO4024 | Download | |
|
Slovakisk og tjekkisk monteringsvejledning til Toona-motoren. Tilslutning og programmering af styreenheden skal udføres efter dens egen vejledning. |
||||
Vigtigt: En enkelt TO4024 kræver en passende styreenhed, f.eks. MC824HR30, samt sikkerhedskomponenter, der passer til installationen. Se udstyr og pris på en komplet automatikløsning i sættene med denne motor.
(Er dette drev det rigtige for mig?)
Sammenlign med andre drev:
Kontrollér aktuel tilgængelighed og om monteringsmålene passer til ældre modeller.
Prisfordelagtige sæt med drevet NICE Toona 4 TO4024:
| Sæt til en enkeltfløjet port » | Sæt til en dobbeltfløjet port » |
|---|---|
|
Toona-drev, maks. 500 kg ved 1,8 m eller 300 kg ved 3 m, styreenhed, fjernbetjening, modtager. |
2 x Toona-drev, maks. 500 kg ved 1,8 m eller 300 kg ved 3 m, styreenhed, fjernbetjening, modtager. |
| Sæt til en enkeltfløjet port med fotoceller » | Sæt til en dobbeltfløjet port med fotoceller » |
|
Toona-drev, maks. 500 kg ved 1,8 m eller 300 kg ved 3 m, styreenhed, fjernbetjening, modtager, fotoceller, blinklys. |
2 x Toona-drev, maks. 500 kg ved 1,8 m eller 300 kg ved 3 m, styreenhed, fjernbetjening, modtager, fotoceller, blinklys. |
| Sæt til en enkeltfløjet port med tilbehør » | Sæt til en dobbeltfløjet port med tilbehør » |
|
Toona-drev, maks. 500 kg ved 1,8 m eller 300 kg ved 3 m, styreenhed, fjernbetjening, modtager, fotoceller, blinklys. |
2 x Toona-drev, maks. 500 kg ved 1,8 m eller 300 kg ved 3 m, styreenhed, fjernbetjening, modtager, fotoceller, blinklys. |
I sættene med Ved MC824HR30 styres parring af fjernbetjeninger via modtageren og efter styreenhedens procedure. Brug den pågældende styreenheds egen procedure, hvis du har et andet printkort.
Valg af drev – er drevet NICE Toona 4 TO4024 egnet til min port?
Grænser for fløjens længde og vægt
Længden og vægten af én portfløj skal vurderes samlet ud fra NICE-grafen. Ved en længde på op til 1,8 m kan fløjen veje cirka 500 kg; ved en længde på 3 m cirka 300 kg. Værdierne 3 m og 500 kg gælder ikke samtidig. For andre mål aflæses den tilladte vægt på grafen, og der tages også højde for fuld beklædning, vind og at fløjen bevæger sig let.
Levetid for NICE Toona 4 TO4024-drevet
Levetiden er et estimat baseret på belastningsindekset, ikke en garanti for et bestemt antal cyklusser. Læg de relevante værdier fra tabellen sammen, og aflæs resultatet på den oprindelige NICE-graf.
| Levetidsgraf |
|---|
 |
| Påvirkning for Toona 4 | Indeks |
|---|---|
|
Fløjvægt op til 200 kg
|
0 % |
|
Vægt over 200 kg til 300 kg
|
10 % |
|
Vægt over 300 kg til 400 kg
|
20 % |
|
Vægt over 400 kg til 500 kg
|
30 % |
|
Fløjlængde fra 2 til 3 m
|
20 % |
|
Temperatur over 40 °C, under 0 °C eller luftfugtighed over 80 %
|
20 % |
|
Fløj med fuld beklædning
|
15 % |
|
Vindudsat område
|
15 % |
Brug vægten af én fløj. For eksempel er indekset ved 250 kg, 2,5 m og uden andre påvirkninger 10 % + 20 % = 30 %; det estimerede antal cyklusser aflæses på grafen.
Montering af NICE Toona 4 TO4024-drev
Før fastgørelse skal du kontrollere, at stolpen, dens fundament og forankring kan modstå belastningen fra fløjen, drevet og vinden. Profilens dimensioner alene afgør ikke, om den er egnet: materiale, godstykkelse, højde, hængslets placering og fundamentets tilstand har også betydning.
Hvis hængslets placering og stolpens form ikke giver plads til målene i monteringsgrafen, skal du justere det bageste beslag eller bruge det forlængede beslag PLA6. Fastlæg målene A og B ud fra den målte C-værdi og den ønskede åbningsvinkel i henhold til NICE-monteringsgrafen. Ved udadgående åbning er der brug for et forlænget bageste beslag; fastlæg længden ud fra grafen, og kontrollér, at fløjen kan bevæge sig frit.
En typisk (valgfri) tilslutningsopsætning for drevet med tilbehør ser sådan ud:
Tilbehørsliste
|

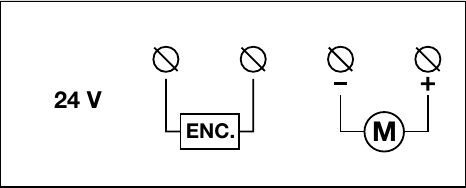

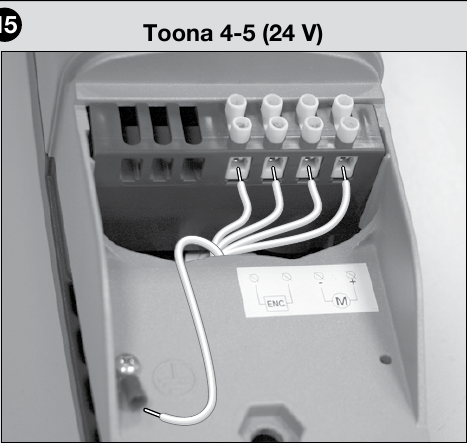

Kabling af NICE Toona TO4024-drevet
Når netstrømmen og backupbatteriet er afbrudt, føres kablet gennem drevets kabelindføring. TO4024 har mærkede + / − motorklemmer og et separat sæt enkoderklemmer; deres placering er vist på billedet nedenfor. Med den aktuelle MC824HR30-styreenhed tilsluttes den eneste motor til M2 og dens enkoder til ENC motor 2; M1 forbliver ledig. Enkoderen har ingen foreskrevet polaritet. M2-udgangen er beregnet til motoren, ikke til strømforsyning af tilbehør. Ved to motorer eller en anden styreenhed skal du følge diagrammet for det faktisk monterede printkort. Efter tilslutningen skal du udføre den foreskrevne indlæring og kontrollere portens retning og sikre funktion.
Tilslutning og indstilling af printkortet MC824HR30 bruges kun i en opsætning med netop denne styreenhed.
Tilslutning af tilbehør til MC824HR30
De følgende klemmer hører til MC824HR30-styreenheden, ikke TO4024-motoren. Tilslut kun, når både netstrøm og batteristrøm er afbrudt. Brug det pågældende printkorts eget diagram, hvis du har et andet kort.
| Hvad | Tilslutning og polaritet |
|---|---|
|
Fotoceller og BlueBUS-enheder
|
Et kompatibelt par, for eksempel EPMB, tilsluttes med to ledere til klemparret BlueBUS. + og − er ikke polaritetsfølsomme. Indstil fotocellernes adresse, og start indlæring af de tilsluttede enheder, når en enhed tilføjes eller fjernes. |
|
Nøglekontakt eller modtagerrelæ
|
Potentialfri kontakt NO tilsluttes til klemparret SbS (trinvis kommando), eventuelt til klemparret Open eller Close afhængigt af den ønskede kommando. Tilfør ikke ekstern spænding til kommandoindgangen. |
|
Sikkerhedskant / STOP
|
Indgangen STOP accepterer en NO- eller NC-kontakt eller en udgang med en modstand på 8,2 kΩ. Udfør indlæring efter ændring af tilslutningen; kontakttypen skal svare til den faktiske enhed. |
|
ELDC-signallampe
|
Tilslut til udgangen FLASH: i signallampetilstand 12 V DC, højst 21 W. Følg tilbehørets mærkning og styrekortets diagram ved tilbehør med +/−-mærkning. |
|
Elektrisk lås
|
Udgang ELS er i låsetilstand 12 V AC, maks. 15 VA. Vekselstrømsudgangen har ingen fast +/−-polaritet; kontrollér låsens egnethed på mærkepladen. |
|
Indikator for åben port
|
Udgang OGI er beregnet til 24 V, maks. 4 W. Hvis indikatoren er polariseret, skal markeringerne på printkortet og indikatoren overholdes. |
|
Strømforsyning til læser/eksternt modul
|
Hjælpeforsyning: klemme STOP = −, klemme SbS = +, samlet maks. 200 mA. Spændingen er 24 V DC med en tolerance på −30 % til +50 %; kontrollér modulets tilladte spænding og strømforbrug før tilslutning. Tilslut modulets relækontakt til styring separat som en potentialfri kontakt. Disse klemmer forbliver strømforsynede også i Stand-by-tilstand. |
|
Radio og backupbatteri
|
Modtageren OXIBD sættes i stikket SM; batteriet PSS324 i sit eget stik. De tilsluttes ikke til udgangen M2 eller til BlueBUS. |
Udgangene FLASH, ELS og OGI kan omprogrammeres til en anden funktion. Kontrollér indstillingen af den pågældende styreenhed før tilslutning i henhold til den tekniske vejledning MC824HR30 og afprøv sikkerhedsanordningerne efter montering.
I. Montering af det bageste beslag
Tegning af åbning indad
Tegning af åbning udad
Beregn placeringen af det bageste beslag ved hjælp af diagrammet, hvorfra du aflæser målene A og B og den maksimale åbningsvinkel. Bemærk, at værdierne A og B skal være omtrent ens (helst identiske), så drevet kan bevæge sig jævnt i en lineær bevægelse.
Beregningsdiagram
Eksempel på aflæsning af værdier i diagrammet
Beregningsprocedure:
- Mål afstanden C på tegningen
- På diagrammet tegnes en vandret linje, der skærer den målte værdi C
- Skæringspunktet mellem denne linje og DIL (Anbefalet installationslinje) angiver den maksimale åbningsvinkel
- Hvis skæringspunktet ligger under niveau t, skal værdierne justeres, så skæringspunktet flyttes over dette niveau
- Hvis skæringspunktet ligger over niveau t, er alt i orden, men hvis den fastlagte maksimale åbningsvinkel ikke er tilfredsstillende, skal værdien A justeres og om nødvendigt også værdien B, så de bliver omtrent ens (helst identiske)
Før beslaget fastgøres til en stolpe eller mur, skal det afkortes til den ønskede længde, der svarer til målene A og B og svejses fast på monteringspladen.
1. Afkort beslaget til den ønskede længde
2. Svejs det afkortede beslag fast på monteringspladen
Det medfølgende standardbagbeslag er 150 mm langt. Sammenlign den tilgængelige længde med målene i monteringsdiagrammet, før du svejser beslaget fast; hvis længden ikke er tilstrækkelig, skal du bruge et passende forlænget beslag.
Før det bageste beslag fastgøres, skal du kontrollere, at det forreste beslag rammer en fast del af portbladet, da der er højdeforskel mellem det forreste og det bageste beslag, som vist på billedet.
Forskel F = 34 mm.
Hvis alt passer, skal det bageste beslag fastgøres til stolpen eller muren med skruer, rawlplugs og skiver.
II. Montering af det forreste beslag
Det forreste beslag skal monteres på portbladet i en afstand, der svarer til værdierne D og E, som aflæses i tabellen (værdien D er fast, nemlig 730 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 630 |
| 110 | 620 |
| 120 | 610 |
| 130 | 600 |
| 140 | 590 |
| 150 | 580 |
| 160 | 570 |
| 170 | 560 |
| 180 | 550 |
| 190 | 540 |
| 200 | 530 |
| 210 | 530 |
Den medfølgende pakke indeholder et svejsebeslag. Hvis du ønsker et beslag til skruefastgørelse, anbefaler vi, at du bestiller et alternativt NICE PLA8 skruebeslag.
- Beregn ud fra tabellen værdien E
- Beregn højden ud fra billedet af beslagenes højder (vis billede)
- Fastgør beslaget på lågebladet (hvis du svejser beslaget på, anbefaler vi, at du kun hæfter det midlertidigt indtil videre)
III. Montering af portåbneren på det bageste beslag
- Fastgør motoren på beslaget som vist på billedet ved hjælp af den medfølgende bolt til bagbeslaget, skiven og møtrikken.
- Spænd møtrikken helt, og løsn den derefter 1/10 omgang, så portåbneren kan dreje
IV. Montering af portåbneren på det forreste beslag
- Fastgør portåbneren på beslaget som vist på billedet ved hjælp af den medfølgende bolt og skive.
- Spænd bolten helt
V. Indstilling af det mekaniske endestop
TO4024 har et justerbart indvendigt endestop for den åbne position. Frigør motoren, løsn endestopskruen, åbn lågebladet manuelt til den ønskede position, flyt endestoppet hen til bolten, og spænd skruen fast. Luk derefter lågebladet, og lås motoren igen. Følg figur 11 i den originale manual.
TO4024 har et indvendigt åbningsendestop. Endestoppet for lukning skal tilpasses portens konstruktion og vejledningen til den anvendte styreenhed.
Fotogalleri med NICE Toona-portåbneren
|
Monteringseksempel |
Monteringseksempel |
Monteringseksempel |
|
Monteringseksempel |
Monteringseksempel |
Portåbner med afdækningen fjernet |
|
Sammenligning af Toona 4, 5 og 7 |
Frigjort portåbner |
Portåbner set nedefra |
Manuel frigørelse af NICE Toona 4 TO4024-portåbneren
I tilfælde af strømsvigt kan du ikke betjene porten med fjernbetjeningen. Derfor kan portåbneren frigøres ved hjælp af frigørelsesnøglen og porten kan bevæges manuelt:
- Skub dækslet til frigørelseslåsen til side
- Sæt frigørelsesnøglen i, og drej den med uret
- Træk frigørelseshåndtaget ud, så kan du bevæge porten manuelt
Tekniske specifikationer for NICE Toona 4 TO4024-portåbneren
|
Model
|
NICE Toona 4 TO4024 |
|---|---|
|
Anvendelse
|
Elektromekanisk portåbner til svingporte |
|
Motorens strømforsyning
|
24 V DC fra en passende styreenhed |
|
Maksimalt / nominelt strømforbrug
|
5 A / 2 A |
|
Maksimal / nominel effektoptagelse
|
120 W / 48 W |
|
Indbygget kondensator
|
Nej |
|
Slaglængde
|
385 mm |
|
Hastighed uden belastning / under belastning
|
0,016 / 0,012 m/s |
|
Maksimal / nominel kraft
|
1 800 N / 600 N |
|
Cyklusser pr. time ved nominel kraft
|
95 |
|
Beskyttelse / isolering
|
IP44 / klasse F |
|
Driftstemperatur
|
−20 til +50 °C |
|
Mål (l × b × h)
|
820 × 115 × 105 mm |
|
Drevets vægt
|
6 kg |
Sikkerhed og vedligeholdelse
Kontrollér før monteringen, at portfløjen bevæger sig frit og jævnt, og at både portfløjen og stolpen er solide. Udfør den elektriske tilslutning, mens strømforsyningen er afbrudt. Efter monteringen skal du kontrollere sikkerhedsanordningerne og bevægelseskraften i henhold til manualen til det samlede system.
NICE foreskriver, at drevet kontrolleres mindst hver 6 måneder: konstruktionens tilstand, skruer, smøring af spindlen, slitage og funktionstest. Se programmering af styreenheden i MC824HR30-vejledningen.
