Beskrivelse af produktet NICE Moonclever MC824HR30 – ny styreenhed til 24 V-drev til svingporte i Toona-serien
Tilslutning og indstilling af NICE MC824HR30-styreenheden
NICE Moonclever MC824HR30 er efterfølgeren til MC824HR10 til en- og tofløjede porte. Moonclever-boksen indeholder MCA1R30-printkortet (SPMCA1R30). Styreenheden strømforsynes med 230 V AC og styrer kompatible 24 V DC-drev med magnetisk encoder.
MC824HR30 tilhører typen MC824H. Version MC824L bruger andre motorer, så nedenstående valg af drev og tilslutning af encodere gælder for HR30. Ved en tofløjet port åbner M2 først, og M1 lukker først. Ved en enfløjet port tilsluttes motoren til M2.
Kompatible drev og tilbehør
| Hvad | Hvorfor | Type |
|---|---|---|
| Blinklys | Blinker for at advare om, at porten er i bevægelse, især ved udkørsler med dårligt udsyn. |
|
| Fotoceller | Registrerer forhindringer i portåbningen og udløser den relevante sikkerhedsreaktion. |
|
| Fjernbetjening | Åbn og luk porten på afstand. |
|
| Modtager | Modtager signaler fra fjernbetjeningerne; der monteres ét modul i SM-stikket. |
|
| Serviceprogrammering | Udvidede indstillinger og diagnostik af styreenheden. |
|
| Antenne | Hjælper med at øge rækkevidden for radiostyringen. |
|
| Tastatur | Gør det muligt at give en kommando med en kode uden brug af en fjernbetjening. |
|
| Nøglekontakt | Styr porten med en nøgle fra et fast sted. |
|
| Backupbatteri | Gør det muligt at betjene porten, selv hvis strømmen svigter. |
Styreenheden er beregnet til 24 V-drev med magnetisk encoder. Vælg den konkrete motor i tabellen nedenfor, og indstil dens type med kontakterne, inden du indlærer kørselsforløbet.
| Gruppe | Modeller angivet af producenten til MC824H |
|---|---|
| Toona | TO4024, TO5024, TO5024I, TO7024 |
| Toona Hi-Speed | TO5024HS, TO6024HS |
| Hyppo | HY7024, HY7124 |
| Nedgravede drev | MFAB3024, LFAB4024, BFAB5024 |
| Andre hurtige drev | MFAB3024HS, LFAB4024HS, WG3524HS, TTN3724HS, TTN6024HS |
| Andre kompatible modeller | MB4024, MB5024, XFAB2124, METROELITE, WINGOELITE |
Hvis handelsnavnet er anderledes, eller motoren er ældre, skal du kontrollere dens fulde typebetegnelse. Indstillingerne for kontakterne findes i afsnittet Valg af motortype.
Montering af styreenheden og kabelføring
Fastgør boksen på en fast, lodret flade, så dens nederste kant er mindst 40 cm over jorden. Undgå, at der trænger vand ind gennem kabelrør eller kabelkanaler. Ifølge producenten er kabelindføringen i siden kun beregnet til beskyttede indendørs omgivelser; udendørs skal de forberedte indføringer i bunden bruges sammen med passende kabelgennemføringer.
| Formål | Kabel og maksimal længde |
|---|---|
| Strømforsyning til styreenheden | 3 × 1,5 mm²; op til 30 m. Ved længder over 30 m angiver producenten 3 × 2,5 mm² og jordforbindelse ved automatiseringen. |
| Hver motor | 3 × 1,5 mm²; op til 10 m. |
| Encoder til hver motor | 2 × 1 mm²; op til 10 m. Motor- og encoderkablerne kan ifølge manualen erstattes af ét 5 × 1,5 mm²-kabel. |
| BlueBUS | 2 × 0,5 mm²; op til 20 m. Ved 20–40 m skal der bruges 2 × 1 mm². |
| Blinklys | 2 × 0,5 mm²; op til 20 m. |
| Antenne | Koaksialkabel RG58; op til 20 m, anbefalet længde under 5 m. |
| Nøgleafbryder | 2 kabler på 2 × 0,5 mm² eller ét 4 × 0,5 mm²-kabel; op til 50 m. |
| Elektrisk lås | 2 × 1 mm²; op til 10 m. |
Ledertværsnittene gælder for de angivne længder. Ved længere kabeltræk skal kablet vælges ud fra den faktiske længde, installationsmåden og forsyningskredsløbet.

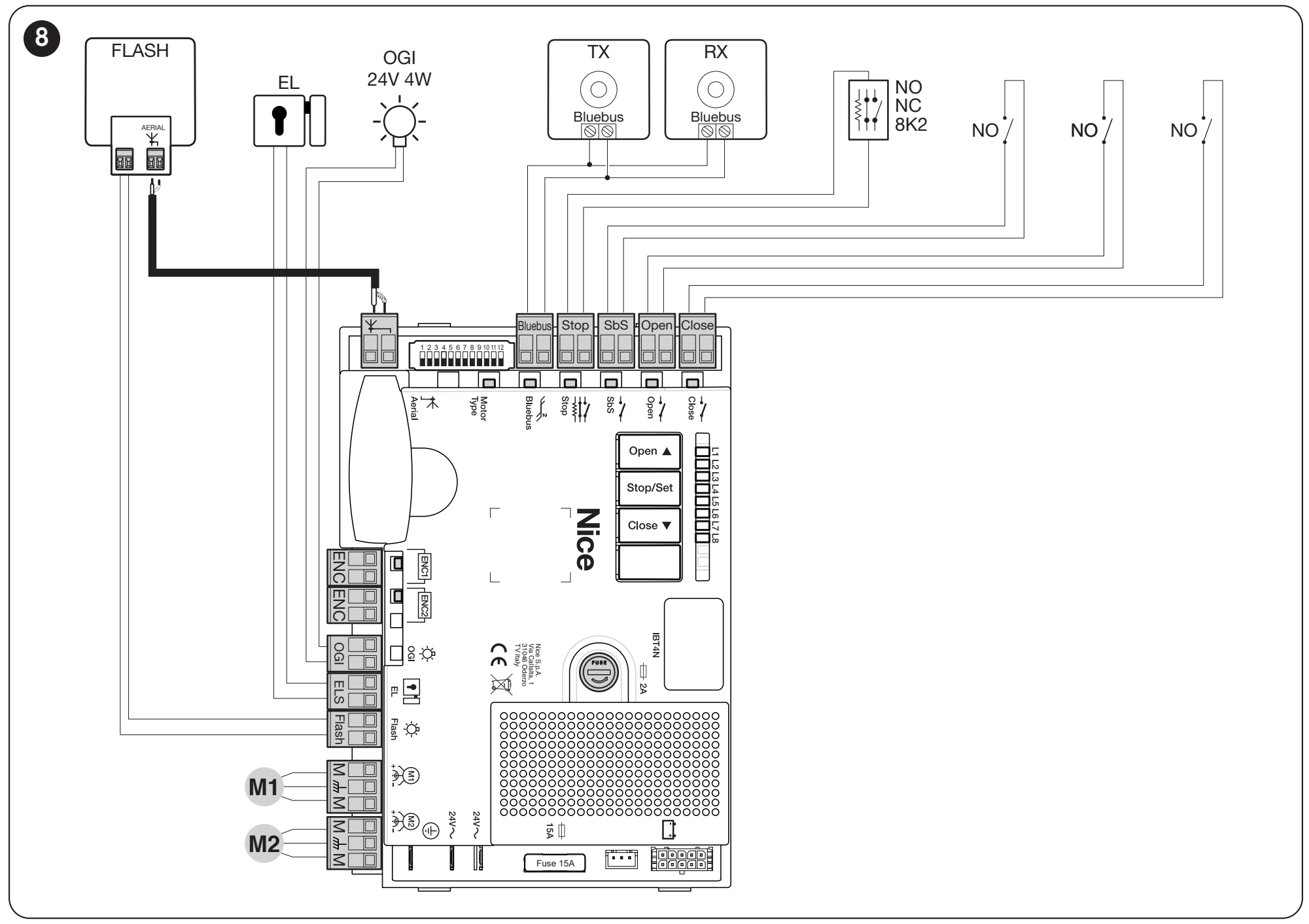

Klemmer og tilslutningsdiagram for MC824HR30
Afbryd både netforsyningen og backupbatteriet, før tilslutningerne ændres. Følg mærkningen direkte på MC824HR30-kortet; klemmenumrene fra andre styreenheder gælder ikke her.
TX og RX på diagrammet er BlueBUS-fotoceller. Tilslutning af antennen til kortet gælder OXI; ved tilsluttes antennen direkte til modtageren på OXIBD, som vist i afsnittet om radio. Klik på billedet for at forstørre det.
| Klemme | Anvendelse |
|---|---|
| L / N / PE | Netforsyning 230 V AC og beskyttelsesjord i henhold til mærkningen på strømforsyningsdelen. Må ikke tilsluttes lavspændingsindgangene. |
| M1 + ENC1 | Motor til den portfløj, der bevæger sig først under lukning, og dens encoder. |
| M2 + ENC2 | Motor til den portfløj, der bevæger sig først under åbning, og dens encoder. Ved en enkeltfløjet port tilsluttes motoren til M2; M1 forbliver fri. |
| FLASH | Udgang til blinklys; i blinklysindstilling 12 V DC, maks. 21 W. Producenten angiver NICE ELDC. Det er ikke en 230 V-udgang. |
| ELS | Udgang til elektrisk lås 12 V AC, maks. 15 VA. Hvis funktionen ændres til belysning, ændres udgangens elektriske parametre også. |
| OGI | Indikator for åben port: 24 V, maks. 4 W; spændingen kan variere fra −30 til +50 %. |
| BlueBUS | To ledere til både strømforsyning og kommunikation med kompatible enheder; parallel tilslutning uden hensyn til polariteten. |
| STOP | Sikkerhedsindgang til NO, NC eller 8,2 kΩ. Styreenheden gemmer den tilsluttede tilstand under indlæringen; hvis tilstanden ændres, standser porten og bevæger sig kort tilbage. |
| SbS / OPEN / CLOSE | Styreindgange til potentialfrie NO-kontakter: trinvis betjening, åbning og lukning. Tilfør ikke ekstern spænding til dem. |
| 24 V DC til ekstra enheder | Minus (−) er den højre klemme i STOP-klemmeparret, plus (+) den venstre klemme i SbS-klemmeparret, når man ser på klemrækkerne med mærkningerne STOP og SbS. Samlet strømforbrug højst 200 mA. Denne strømforsyning er også tilgængelig i Standby; BlueBUS-klemmerne er separate og uden polaritet. |
| SM / IBT4N | Stik til plug-in-modtager / stik til servicegrænseflade. Tilbehør skal tilsluttes, når strømforsyningen er afbrudt. |
Motorer og encodere
Hver encoder skal høre til den korrekte motor. På den toleder-ENC-indgang er der ingen polaritet. Hvis fløjenes rækkefølge er byttet om under indlæringen, skal encodere og motorer også byttes om. Beskyttelseslederen må ikke forveksles med motorlederne.
Trykknap og nøgleafbryder
Til almindelig betjening tilsluttes NO-kontakten til SbS-klemmeparret. Ved afbryderen NICE EKS bruges C- og NO-kontakterne på den valgte mikrokontakt. Kommandosekvensen bestemmes af parameter L2 på andet niveau. Separate kommandoer kan tilsluttes OPEN og CLOSE. Funktionen L7 på første niveau kan ændre CLOSE-indgangen til delvis åbning.
STOP-indgang
Flere NO-kontakter tilsluttes parallelt, og flere NC-kontakter tilsluttes i serie. Kombinationer med sikkerhedskanter på 8,2 kΩ har en særskilt tilslutning afhængigt af kanttypen. Hvis STOP angiver en fejl, skal kontakten og ledningen kontrolleres i stedet for at lade indgangen være permanent forbikoblet.
BlueBUS-fotoceller
Til et grundlæggende par bruges en kompatibel TX-sender og RX-modtager, f.eks. NICE EPMB. Begge tilsluttes parallelt med to ledere til BlueBUS. Det er ikke relæfotoceller med COM/NC-kontakter; tilslutningen for EPM eller BF fra en anden styreenhed gælder ikke her.
- Placér TX og RX over for hinanden i forhold til det område, der skal beskyttes.
- Indstil adresseringsjumperne efter den ønskede funktion. TX og RX i et par skal have samme adresse; et ekstra par skal have en anden adresse.
- Tilslut begge BlueBUS-ledere; der skal ikke tages hensyn til polariteten.
- Indlær de tilsluttede enheder, og afprøv hvert par, mens porten bevæger sig.
| Adresse | Reaktion fra styreenheden MC824H |
|---|---|
| FOTO / FOTO II | Beskyttelse under lukning: stop og vend bevægelsesretningen. |
| FOTO 1 / FOTO 1 II | Under lukning: stop og vend bevægelsesretningen; under åbning: stop, og fortsæt, når lysstrålen er fri igen. |
| FOTO 2 / FOTO 2 II | Beskyttelse under åbning: stop og vend bevægelsesretningen. |
| FOTO 3 | Denne konfiguration bruges ikke til MC824H. |
Find jumpernes nøjagtige placering ud fra mærkningen på de konkrete fotoceller. Gentag indlæringen af de tilsluttede enheder, når en enhed tilføjes, fjernes eller udskiftes.
Første opstart og indlæring af portens vandring
1. Vælg motortype
Indstil vælgeren efter den nøjagtige drivmodel, mens strømforsyningen er afbrudt. Afslut indstillingen, før de mekaniske endestop indlæres. Brug kun den kombination, producenten angiver.

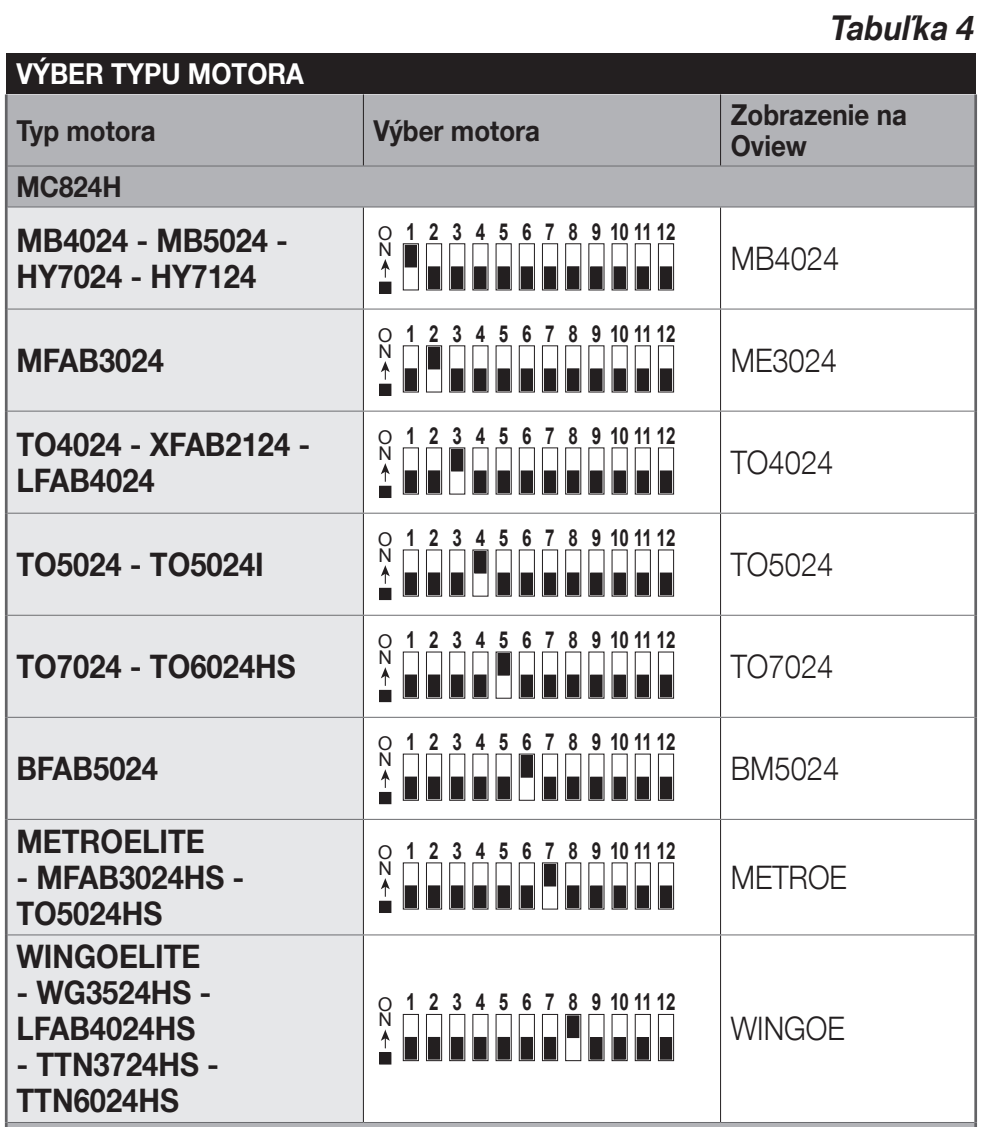

Billedet viser motorindstillingerne for MC824H. Aflæs omskifterens position ud fra ON-markeringen på billedet og på styreenhedens vælger. Klik på billedet for at forstørre det.
2. Kontrollér mekanikken og den første opstart
Kontrollér anslagene, den frie bevægelse og spærringen af drevene i henhold til deres vejledninger. Efter tilslutning af strøm skal BlueBUS-LED'en blinke regelmæssigt cirka én gang i sekundet, fotocellernes TX/RX-LED'er skal blinke, og signallampen skal være slukket. Afbryd strømmen, og kontrollér tilslutningerne, hvis noget afviger.
3. Indlær de tilsluttede enheder

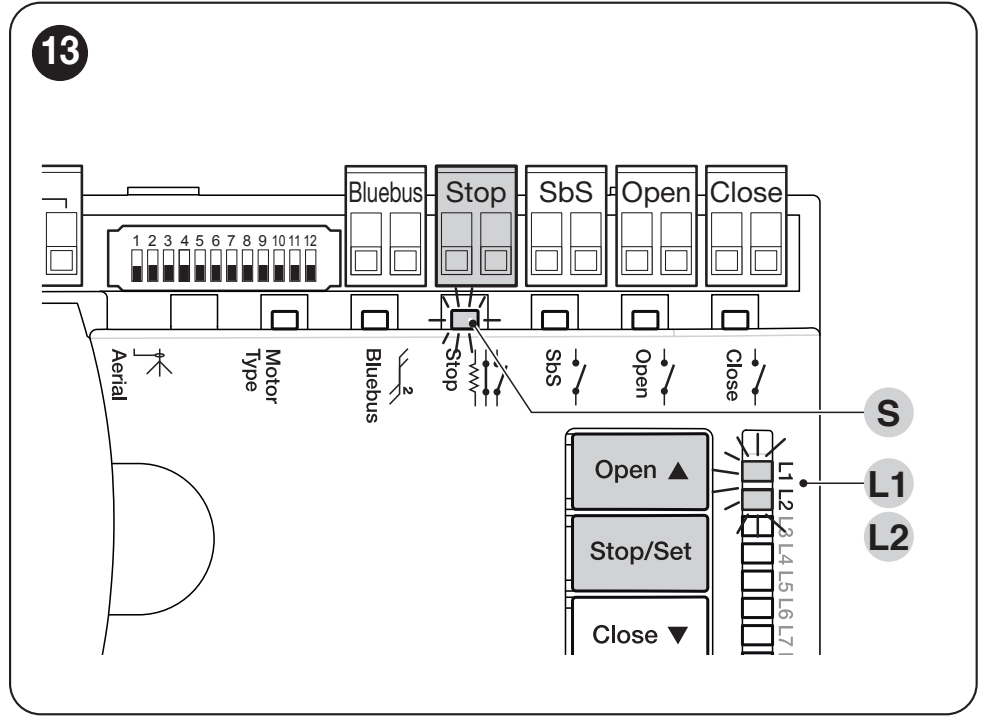

Knapper og indikatorlamper, der bruges til registrering af BlueBUS- og STOP-enheder. Klik på billedet for at forstørre det.
- Tryk og hold Open ▲ + Stop/Set.
- Slip knapperne, når L1 og L2 begynder at blinke hurtigt, efter cirka 3 sekunder.
- Vent, til processen er afsluttet. STOP-LED'en skal lyse, og L1 og L2 skal slukke. L3 og L4 kan angive, at kørselsvejen endnu skal indlæres.
Dette trin er også nødvendigt, når der ikke er tilsluttet nogen enheder til BlueBUS eller STOP.
4. Indlær de mekaniske anslag automatisk
- Tryk og hold Stop/Set + Close ▼.
- Slip først knapperne, når L3 og L4 blinker hurtigt, efter cirka 5 sekunder. Hvis du slipper tidligere, når L1 blinker, starter manuel indlæring.
- Kontrollér bevægelsesrækkefølgen: langsom lukning af M1, langsom lukning af M2, langsom åbning af M2 og M1 frem til anslagene og til sidst hurtig lukning af begge portfløje.
- Når indlæringen er gennemført korrekt, slukker L3 og L4. Afprøv åbning og lukning separat med knapperne.
Hvis retningen eller rækkefølgen ikke er korrekt: Afbryd indlæringen med Open- eller Close-knappen. Afbryd al strøm, før du retter tilslutningerne. Hvis portfløjene er byttet om, skal både M1/M2 og de tilsvarende ENC-ledninger byttes om; hvis retningen er forkert, skal kun motorledningerne ændres i henhold til originaldiagrammet. Gentag derefter indlæringen. Aktivering af en fotocelle eller STOP afbryder indlæringen.
Det er ikke nødvendigt at slette hele hukommelsen på forhånd for at gentage indlæringen.
Manuel finjustering af portfløjenes positioner
Hvis den automatiske indlæring ikke passer til portens geometri, kan positionerne finjusteres manuelt. Blandet tilstand bygger videre på den foregående automatiske indlæring og finjusterer udvalgte mellemliggende positioner; de mekaniske endepositioner 0 og 1 bevares.

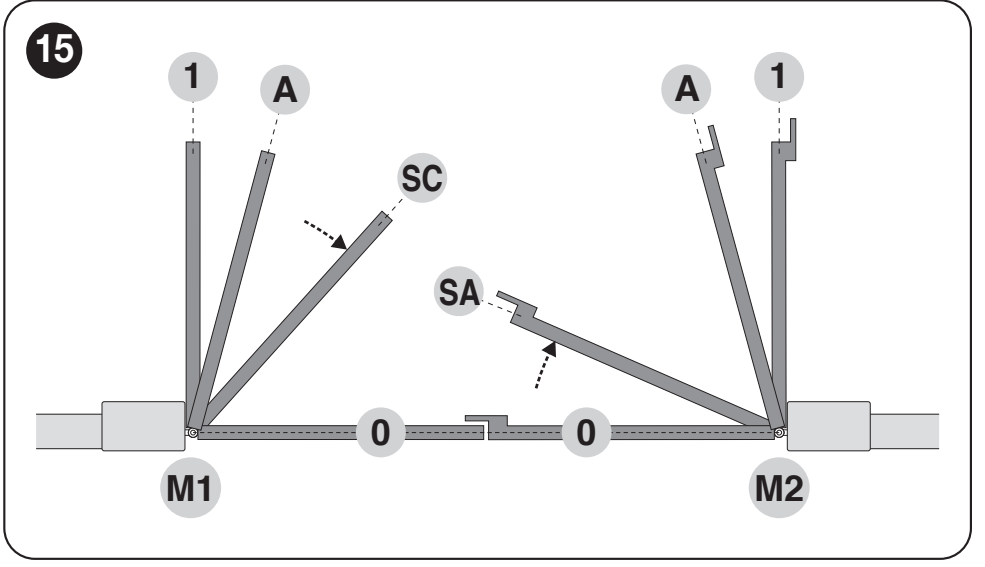

SA og SC bestemmer portfløjenes bevægelsesrækkefølge; A er den ønskede åbne position. Klik på billedet for at forstørre det.
| LED'er ved manuel indlæring | Position |
|---|---|
| L1 | M1's mekaniske lukkeanslag (0). |
| L2 | M2's mekaniske lukkeanslag (0). |
| L3 | SA: M2-positionen, hvor M1 begynder at bevæge sig under åbning. |
| L4 | M1-motorens ønskede åbne position A. |
| L5 | M2-motorens ønskede åbne position A. |
| L6 | SC: M1-positionen, hvor M2 begynder at lukke under lukning. |
| L7 | M1's mekaniske åbningsanslag (1). |
| L8 | M2's mekaniske åbningsanslag (1). |
Gå ind i manuel indlæring: Hold Stop/Set + Close nede, og slip, når L1 blinker, efter cirka 3 sekunder. Et kort tryk på Open/Close vælger positionen; et langt tryk bevæger den pågældende motor. Gem positionen ved at holde Stop/Set nede i mindst 3 sekunder; gå derefter videre til den næste. Der må højst gå 10 sekunder mellem trinnene.
På en enkeltfløjet port springes ubrugte positioner over. Følg LED-rækkefølgen i tabellen, og gem kun positionerne for den tilsluttede M2-motor.
Programmering af funktioner og parametre
Knapperne Open ▲ og Close ▼ vælger et punkt, mens Stop/Set bekræfter eller ændrer indstillingen. Niveau I slår funktionen til eller fra; niveau II indstiller dens værdi. L1 på første niveau slår for eksempel automatisk lukning til, mens L1 på andet niveau angiver pauselængden.
Niveau I – slå til og fra
- Mens porten står stille, skal du holde Stop/Set nede, indtil L1 begynder at blinke, og derefter slippe knappen.
- Vælg den ønskede LED med Open/Close-knapperne.
- Skift status med et kort tryk på Stop/Set: kort blink = OFF, langt blink = ON.
- Vent, indtil programmeringen er afsluttet.
| LED – funktion | Status ON og effekt |
|---|---|
| L1 – Automatisk lukning Lukker efter den indstillede pause. | Efter åbning tælles pausen ned, hvorefter porten lukkes. |
| L2 – Lukning efter fotocelle Forkorter eller starter pausen efter aktivering af fotocellen. | Når automatisk lukning er slået til, forkortes pausen til 5 s. Uden denne funktion kan aktivering af fotocellen udløse lukning efter den indstillede pause. |
| L3 – Luk altid Reaktion, når strømforsyningen vender tilbage. | Hvis porten er åben, lukker styreenheden den med forblink, når strømmen er genetableret. |
| L4 – Standby all Energisparetilstand; som standard aktiveret på MC824HR30. | Efter en periode uden aktivitet slukker BlueBUS og de fleste LED'er. Batteribetingelserne er beskrevet i afsnittet Standby og backup. |
| L5 – Lås / belysning Ændrer ELS-udgangens funktion. | ON: ekstra belysning. OFF: elektrisk lås; kontrollér den tilsluttede belastnings parametre, hvis indstillingen ændres. |
| L6 – Forblink Advarsel før bevægelse. | Signallampen begynder at blinke 3 s før bevægelsens start. |
| L7 – CLOSE / delvis åbning Ændrer CLOSE-indgangens funktion. | CLOSE-indgangen sender kommandoen Partial Open 1 i stedet for at lukke. |
| L8 – OGI / vedligeholdelse Ændrer OGI-udgangens funktion. | Udgangen signalerer behov for vedligeholdelse i stedet for, at porten står åben. |
Niveau II – indstilling af værdi
- Hold Stop/Set nede, indtil L1 blinker, og slip knappen. Vælg parameteren med Open/Close.
- Hold Stop/Set nede igen. Efter cirka 3 sekunder lyser LED'en for den aktuelle værdi.
- Hold fortsat Stop/Set nede, og vælg værdien med Open/Close-knapperne.
- Slip Stop/Set, og vent, indtil tilstanden afsluttes. Afprøv derefter funktionen.
| Indgangs-LED – parameter | Indstillings-LED – værdi |
|---|---|
| L1 – Pausetid Tiden inden automatisk lukning; gælder kun, når niveau I/L1 er slået til. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Trinvis betjening Kommandosekvens for SbS, OPEN, CLOSE og radio. Ved L4, L5, L7 og L8 ændres OPEN- og CLOSE-funktionen også. | L1 – åbn–stop–luk–stop L2 – åbn–stop–luk–åbn L3 – åbn–luk–åbn–luk L4 – fællesareal L5 – fællesareal 2; en kommando, der holdes nede i mere end 2 s, stopper bevægelsen L6 – trinvis styring 2; en kort kommando på op til 2 s åbner delvist L7 – bevægelse kun, mens kommandoen holdes nede L8 – halvautomatisk åbning, lukning ved at holde kommandoen nede |
| L3 – Motorhastighed Hastighed ved normal bevægelse. | L1 – meget langsomt L2 – langsomt L3 – middel L4 – hurtigt L5 – meget hurtigt L6 – ekstremt hurtigt L7 – åbner hurtigt, lukker langsomt L8 – åbner ekstremt hurtigt, lukker med middel hastighed |
| L4 – Aflastning efter lukning En kort bevægelse baglæns med begge motorer reducerer det resterende tryk. | L1 – ingen aflastning L2 – niveau 1, ca. 100 ms L3 – niveau 2 L4 – niveau 3 L5 – niveau 4 L6 – niveau 5 L7 – niveau 6 L8 – niveau 7, ca. 800 ms |
| L5 – Motorkraft Fælles indstilling af begge motorers kraft; kontrollér mekanikken, før du øger kraften. | L1 – niveau 1 – minimum L2 – niveau 2 L3 – niveau 3 L4 – niveau 4 L5 – niveau 5 L6 – niveau 6 L7 – niveau 7 L8 – niveau 8 – maksimum |
| L6 – Delvis åbning Omfang af kommandoen Partial Open 1. Ved to fløje beregnes andelen ud fra den mindre indstillede åbningsafstand. | L1 – M2 til ¼ L2 – M2 til ½ L3 – M2 til ¾ L4 – hele M2 L5 – begge fløje til ¼ L6 – begge fløje til ½ L7 – begge fløje til ¾ L8 – begge fløje til den mindste fulde åbning |
| L7 – Serviceinterval Antal manøvrer indtil servicemeddelelsen vises. | L1 – 500 L2 – 1 000 L3 – 1 500 L4 – 2 500 L5 – 5 000 L6 – 10 000 L7 – 15 000 L8 – 20 000 |
| L8 – Fejlhistorik Resultat for de seneste otte manøvrer; L1 er den nyeste. | L1 – 1. manøvre – nyeste L2 – 2. manøvre L3 – 3. manøvre L4 – 4. manøvre L5 – 5. manøvre L6 – 6. manøvre L7 – 7. manøvre L8 – 8. manøvre |
I trinvis styring L4 og L5 ændrer SbS- eller OPEN-kommandoen intet under åbning, og CLOSE vender bevægelsesretningen; under lukning vender SbS eller OPEN bevægelsesretningen, og CLOSE ændrer intet. L5 stopper desuden bevægelsen, hvis kommandoen holdes nede i mere end 2 s. L7 kræver, at kommandoen holdes nede under hele bevægelsen, L8 kun under lukning.
Eksempel – lukning efter 60 sekunder: aktivér L1 på niveau I. Gå derefter til parameter L1 på niveau II, og vælg værdien L5. Hvis funktionen for lukning efter fotocelle også er aktiveret, kan pausen blive kortere.
Hold ikke lange pauser mellem programmeringstrinnene; efter en pause vender styreenheden tilbage til normal drift.
Radiomodtager, antenne og fjernbetjeninger
Fjernbetjeningen afhænger af den installerede modtager. Til den indstikbare NICE OXIBD skal du bruge SM-stikket. Radioknappen på MC824H-panelet bruges ikke; fjernbetjeningen parres på den pågældende modtager.
Til OXIBD-modtageren tilbyder vi for eksempel fjernbetjeningen NICE ON3EBD. Når du udvider et eksisterende anlæg, skal du også kontrollere den allerede anvendte kodning og modtagertilstand; samme frekvens alene er ikke nok.

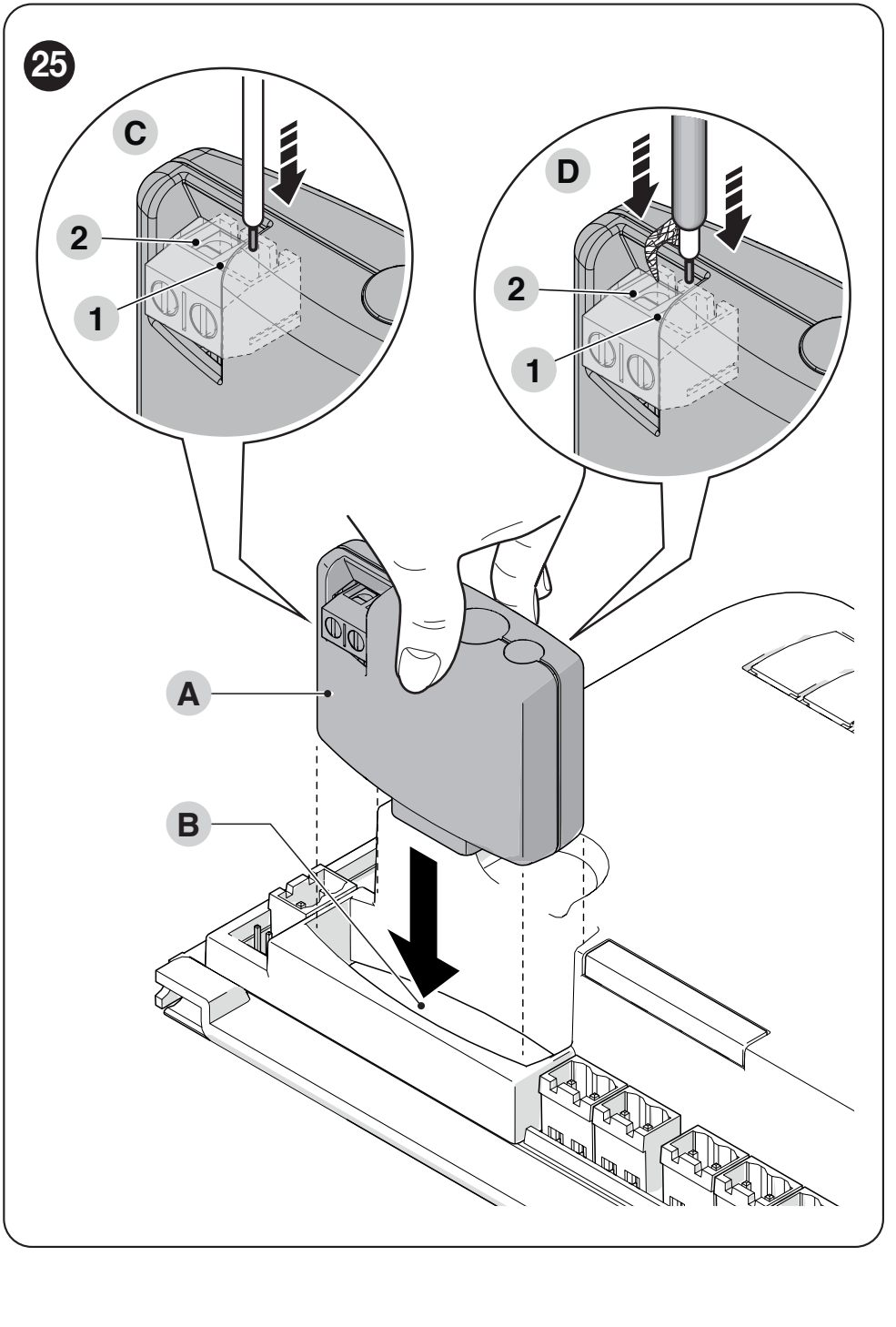

På OXIBD tilsluttes den eksterne antenne med RG58-koaksialkabel direkte til modtagerens klemme 1 og 2, ikke til styrekortets antenneklemme. Klik på billedet for at forstørre det.
Vælg fremgangsmåden til lagring af fjernbetjeningen ud fra den konkrete modtager i NICE-vejledningen til parring af fjernbetjeninger. Det er ikke nødvendigt at slette styreenhedens gemte indstillinger for kørselslængden, når du tilføjer en fjernbetjening.
Standby og nødstrøm
Funktionen Standby all (L4 på niveau I) er som standard aktiveret på MC824HR30. Ca. 5 minutter efter en korrekt afsluttet bevægelse slukker den for strømmen til BlueBUS og de fleste status-LED'er; BlueBUS-indikatoren blinker derefter langsommere. Når en kommando modtages, vender enheden efter en kort forsinkelse tilbage til normal drift, så langsommere blink efter en periode uden aktivitet ikke er en fejl. Hvis nødstrømsbatteriet er tilsluttet, aktiveres Standby først, når batteriet er fuldt opladet.
| Batteri | Tilslutningsbetingelse |
|---|---|
| PSS324 | Den aktuelle type, der er angivet af producenten. Brug den relevante vejledning og det kabel, der følger med dette anlæg; NICE PSS324-produktoplysninger. |
| Ældre PS324 | Brug NICE CABLA11 og deaktivér Standby (L4 = OFF). Adapteren alene er ikke nok. Forvent et højere strømforbrug. |
Tilslut batteriet, mens netforsyningen er afbrudt. Radiomodtager, serviceinterface og tilbehør med konstant strømforsyning øger strømforbruget, så batteriets driftstid varierer afhængigt af det konkrete anlæg.
Solemyo: solforsyningen tilsluttes via batteristikket. Standby all skal være aktiveret; netforsyningen må ikke være tilsluttet samtidig med solcelleanlægget. Betingelserne for den ældre PS324 gælder ikke for den.
Fejlfinding og løsning af almindelige problemer
Når du leder efter en fejl, skal du lægge mærke til LED-status og antallet af korte blink fra blinklyset. Fejlblinkserien gentages to gange med en pause på ca. ét sekund. Brug kun nulstilling som sidste trin, da den sletter de gemte indstillinger.
| Korte blink | Betydning og første kontrol |
|---|---|
| 1 | Uoverensstemmelse mellem BlueBUS-enheder. Kontrollér tilslutninger og adresser; udfør en indlæring af enhederne efter ændringer i anlægget. |
| 2 | Fotocellen aktiveres. Kontrollér forhindringer, renhed og korrekt indbyrdes justering af TX/RX. |
| 3 | Registreret forhindring baseret på kraften. Kontrollér først den mekaniske modstand og den frie bevægelse. |
| 4 | STOP aktiv. Kontrollér sikkerhedsanordningen og dens ledningsføring. |
| 5 / 7 | Fejl i interne parametre / elektrisk kredsløb. Vent mindst 30 s; kontakt service, hvis fejlen vender tilbage. |
| 6 | Det tilladte antal manøvrer pr. time eller uden pause er overskredet. Lad systemet hvile i nogle minutter. |
| 8 | En vedvarende kommando blokerer for yderligere kommandoer. Kontrollér knappen, relæet eller timerstyringen. |
| 9 | Automatikken er blokeret af en kommando. Den relevante kommando skal afgives for at ophæve blokeringen. |
| 10 | Forhindring eller øget modstand registreret af MC824H-enkoderen. Kontrollér mekanikken samt forbindelsen mellem motoren og den korrekte enkoder. |
Hvad LED'erne på printkortet viser
| Signal | Betydning |
|---|---|
| BlueBUS blinker én gang i sekundet | Normal drift. Langsommere blink efter inaktivitet kan betyde Standby. |
| BlueBUS – to hurtige blink | En indgangstilstand ændres, eller en kommando modtages; det er ikke i sig selv en fejl. |
| STOP lyser / lyser ikke | Lyser: Den indlærte sikkerhedstilstand er OK. Lyser ikke: Kontrollér STOP og de tilsluttede enheder. |
| SbS / OPEN / CLOSE lyser | Den tilsvarende styreindgang er aktiv. Konstant lys uden en kommando kan forklare, hvorfor styringen er blokeret. |
| L1 + L2 blinker langsomt | De tilsluttede enheder skal registreres. |
| L3 + L4 blinker langsomt | Bevægelsesbanen er ikke indlæst, eller motorvælgerens indstilling er ændret efter indlæringen. Kontrollér vælgeren, og gentag den relevante indlæring. |
| BlueBUS lyser heller ikke | Kontrollér strømforsyningen og sikringerne. MC824H har en motorsikring på 15 A og en servicesikring F 2 A; kontrollér værdien og typen på printkortet. Udskift ikke sikringen med en sikring med højere mærkestrøm. |
Lågen virker med knapperne, men ikke med fjernbetjeningen
Kontrollér strømforsyningen til og monteringen af radiomodtageren, fjernbetjeningens kompatibilitet og batteri samt om den er gemt i hukommelsen. Kontrollér også antennens tilslutningspunkt, hvis rækkevidden er dårlig. Skeln først mellem et problem med radioforbindelsen og et problem med styreenheden.
Historik over de seneste otte manøvrer
Vælg L8 på niveau II, og hold Stop/Set nede. Når L1 lyser, skal du vælge en registrering med Open/Close; L1 angiver den nyeste. Aflæs antallet af blink ud fra den ovenstående fejlsøgning. Den detaljerede fremgangsmåde findes i kapitel 7.3.
Sletning af styreenhedens hukommelse
Sletter de individuelle indstillinger. Hold Open + Close nede samtidig, indtil L1 og L2 begynder at blinke, og slip derefter knapperne. Gentag derefter indlæringen af enhederne og bevægelsesbanen samt den brugerdefinerede programmering. Denne fremgangsmåde sletter ikke hukommelsen i den stikmonterede radiomodtager.
Kontrol efter indstilling og almindelig vedligeholdelse
- Afprøv åbning, lukning og stop med hvert anvendt betjeningselement.
- Kontrollér rækkefølgen på lågefløjene, anslagene, accelerationen og decelerationen.
- Afprøv hver fotocellepar, sikkerhedskant og STOP separat, mens lågen bevæger sig.
- Afprøv hele lågens bevægelse efter justering af kraft eller hastighed.
- Hvis der er tilsluttet et batteri, skal du afprøve bevægelsen både ved strømsvigt og når netstrømmen vender tilbage.
Kontrollér lågen og dens tilbehør mindst hver 6 måneder, og oftere ved hyppig brug. Ved strømsvigt frikobles selve motorerne i henhold til deres vejledning; styreenheden MC824HR30 har ikke sin egen mekaniske frikoblingsnøgle.
Oplysninger til teknisk support
Når du beskriver problemet, skal du oplyse betegnelsen på styreenheden og begge motorer, typen af fotoceller og modtager, LED-status, antal blink og det trin, hvor problemet opstår. Et foto af hele ledningsføringen og et nærbillede af mærkepladen er nyttigt.
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
