NICE L-Fab LFAB4024HS – separat underjordisk motor til svingport med en fløj på op til 4 m/400 kg
NYHED| Produktets tilgængelighed: | op til 14 dage | Vi afsender normalt varen inden for 14 dage. |
|---|
op til 14 dage
4.752,71 kr. inkl. moms
| Vægt |
|---|
| 15 kg |
Beskrivelse af produktet NICE L-Fab LFAB4024HS – separat underjordisk motor til svingport med en fløj på op til 4 m/400 kg
NICE L-FAB LFAB4024HS er en separat underjordisk irreversibel motor til én portfløj. Den har en motor på 24 V DC med magnetisk encoder. Styreenhed medfølger ikke; til et nyt anlæg bruges NICE MC824HR30. Til en dobbeltfløjet port skal du bruge to motorer og én passende styreenhed.
Motoren er skjult under hængslernes akse og påvirker ikke portens udseende hverken udefra eller indefra. En underjordisk løsning er også velegnet, hvor der ikke er plads til en lineær motor eller ledarmmotor. Boksen med bæretapet udgør portfløjens nederste leje; den skal monteres solidt, være på linje med hængslerne og have afløb.
HighSpeed-versionen åbner 90° på cirka 6 sekunder ved normal montering, eksklusive acceleration og opbremsning. Den faktiske tid afhænger af portfløjen og hastighedsindstillingen. Grænse: 4 m / 400 kg betyder ikke 400 kg ved en længde på 4 m.
24 V er motorens spænding; MC824HR30 har netforsyning på 230 V AC. Vælg også en boks, oplåsning, betjening og sikkerhedskomponenter for at få et komplet anlæg.
Styring og kompatibelt tilbehør
Nedenstående tilslutning og indlæring gælder for MC824HR30 med MCA1R30-kort. Ved en ældre styreenhed skal du vælge tilslutningen ud fra det kort, der faktisk er monteret. MC824L kan ikke erstatte MC824H til denne motor.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Styring af én eller to motorer. Tilslutning af motor. |
Aktuel MC824HR30 med MCA1R30-kort. Ældre version: MC824HR10 og MCA1R10. Vælg tilslutningen ud fra det faktisk monterede kort. |
| Signallampe | Signalering af bevægelse. Spænding og maksimalt strømforbrug skal passe til FLASH-udgangen. |
Andre advarselslamper vælges efter spændingen og strømforbruget for den pågældende styreenheds FLASH-udgang. |
| Fotoceller | Beskyttelse af gennemkørslen afhængigt af fotocellernes placering og driftstilstand; tilslutning. |
EPMOW kræver en radiogrænseflade IBW tilsluttet BlueBUS. FT210B har en batteridrevet sender på portbladet og en modtager, der er tilsluttet BlueBUS med to ledninger; den overfører også sikkerhedskantens status. |
| Sender | Fjernbetjening, der passer til kodningen af den installerede modtager. ON3ELR bruger OXILR, ON3EBD bruger OXIBD. Parring af fjernbetjening. |
|
| Modtager | Radiomodtager til SM-stikket på styreenheden. Modtagerens og senderens kodning skal være ens. OXILR og OXIBD bruger forskellige radiosystemer. |
|
| Antenne | Vælg antenne efter frekvensen på den installerede modtager. Ved OXIBD tilsluttes den til modtagerens antenneklemmer. |
|
| Tastatur | Adgang med kode. Vælg EDSWG efter modtageren; EDSB bruger BlueBUS og en indlæringsprocedure for enheder. |
|
| Nøglekontakt | Nøglebetjening via en potentialfri NO-kontakt på styreenhedens styreindgang. |
|
| Elektriske låse | Ved LFAB4024HS er en elektrisk lås påkrævet til portblade, der er længere end 3 m. ELS-strømforsyning. |
|
| Kortlæsere | Adgang med chip eller kort. ETPB tilsluttes BlueBUS; udfør en indlæringsprocedure for enheder efter tilslutning. |
|
| Backup-strømforsyning | Drift ved strømafbrydelse. Vælg batteri efter styreenhedens printkort og stik. |
Til den aktuelle MC824HR30 PSS324. Den ældre PS324 kræver CABLA11 og Standby slået fra (L4 = OFF); tilslutning af backup. |
| Sikkerhedskant | Begrænsning af følgerne ved kontakt med en forhindring; separat beskyttelse af farlige steder. Afprøvning før overdragelse. | Kant med 8,2 kΩ-udgang til STOP eller et kompatibelt sæt med FT210B. STOP-tilslutning. |
Motor, fundamentboks og frikobling
| Del af sættet | Det skal du bruge |
|---|---|
| Enkelt LFAB4024HS | Én motor med magnetisk enkoder, 2 m tilslutningskabel og mekanisk lukkestop. Hverken boksen eller styreenheden er indbygget i motoren. |
| Fundamentboks | LFABBOX4 i kataforetisk behandlet stål eller rustfrit stål LFABBOX4I. Boksen indeholder en bærearm til portfløjen og et mekanisk åbningsstop. Købes separat. |
| Manuel frikobling | NICE BMA3 med grebsnøgle til manuel bevægelse af portfløjen ved strømsvigt. Købes separat. |
| Styring og sikkerhed | MC824HR30, modtager, fjernbetjeninger, fotoceller og sikkerhedskant afhængigt af den konkrete port. |
| Større åbningsvinkel | NICE BMA1 med kædetræk, op til 360° til portfløje på op til 3,5 m. Der kræves tilstrækkelig plads og udvendige mekaniske stop. |
Motoren har et metalhus. Boksen kan bruges til både højre- og venstrehængte portfløje. Varianterne i stål og rustfrit stål adskiller sig i materiale og overfladebehandling; heller ikke boksen i rustfrit stål erstatter effektiv vandafledning.

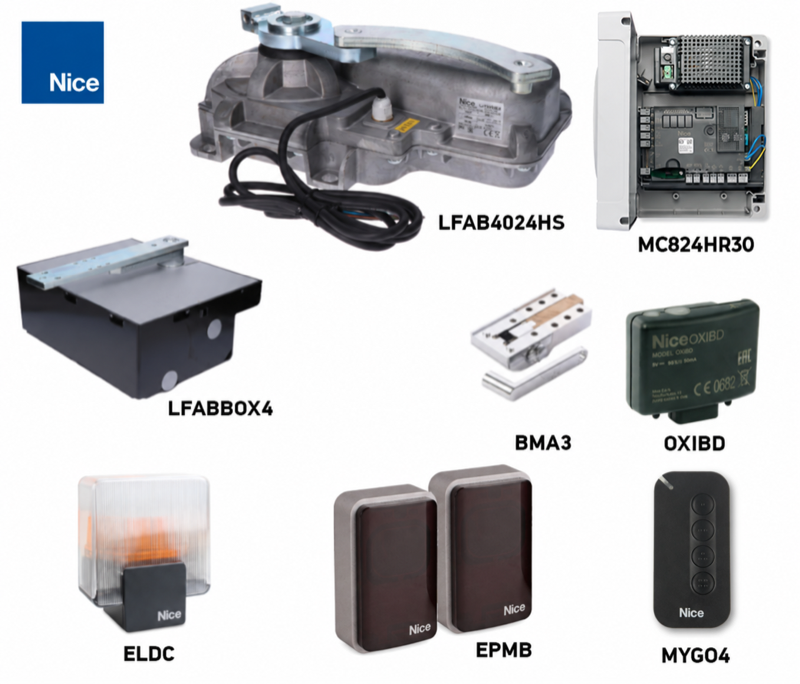

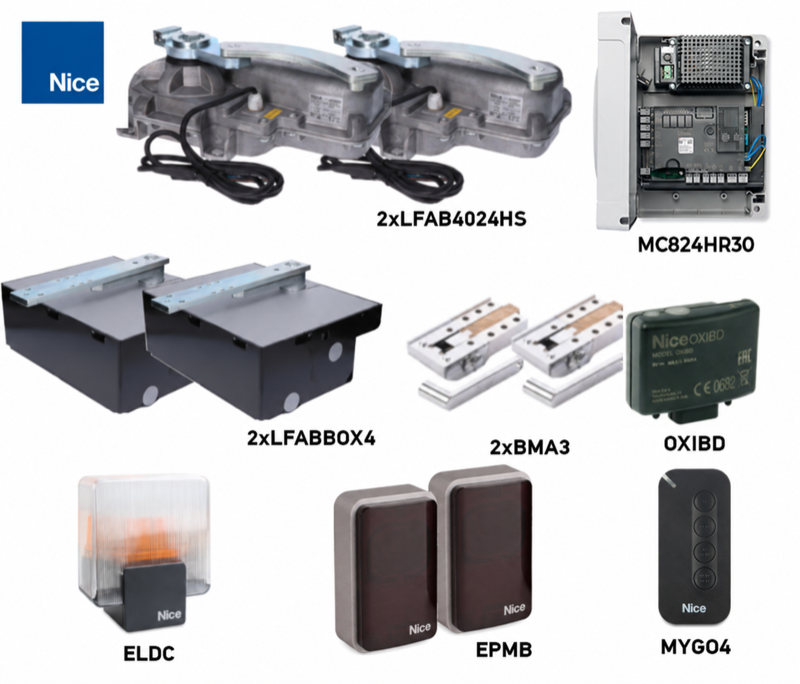

Sæt til én eller to portfløje
Sættene adskiller sig i antal motorer, bokse og frikoblinger. To motorer øger ikke den tilladte længde eller vægt for én portfløj. Sammenlign udstyret nedenfor for hele porten.
| Én portfløj | Enkeltmotor | To portfløje |
|---|---|---|
| Enkelt LFAB4024HS
Én 24 V DC-motor med enkoder. Boks, frikobling og styreenhed købes separat. |
|
Portens længde, vægt og drift

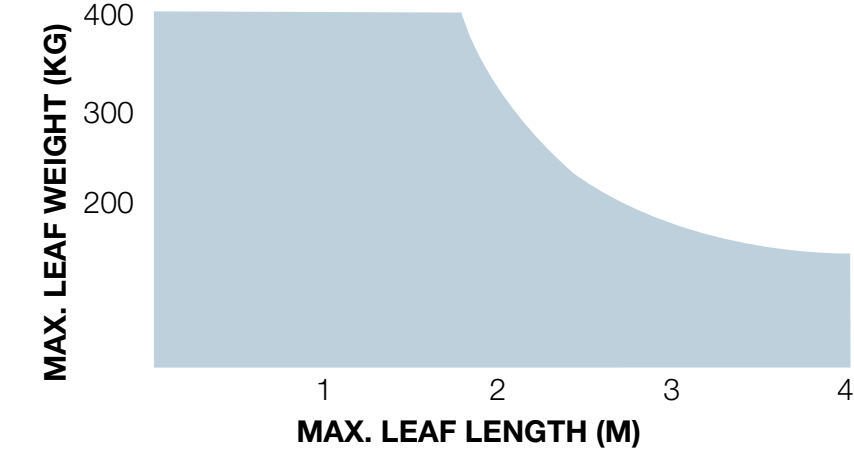

4 m og 400 kg er separate maksimumgrænser. Aflæs den tilladte vægt ved den pågældende længde i grafen: Den vandrette akse viser længden af én portfløj i meter, og den lodrette akse viser dens vægt i kilogram. For en portfløj på 4 m er grænsen ca. 150 kg; vælg vægten for en kortere portfløj ud fra kurven.
Portfløjens højde, en lukket fyldning, kraftig vind og modstand i hængslerne kan reducere de tilladte værdier betydeligt. Kontrollér hele portens manuelle bevægelse og sikre kræfter, før du vælger; hverken vægten alene eller motorens effekt garanterer, at løsningen er egnet.
| Egenskab | LFAB4024HS |
|---|---|
| Anvendelse | Hurtig bevægelse af en lettere portfløj |
| Maksimumgrænser ifølge grafen | 4 m / 400 kg |
| Maksimalt drejningsmoment | 200 Nm |
| Drift ved 90° åbning | 50 cyklusser/time |
| Boks | LFABBOX4 / LFABBOX4I |
| Styring af den nye samling | MC824HR30 |
Én cyklus er en åbning og en lukning. Ved åbning op til 180° med BMA1 halveres det angivne antal cyklusser pr. time. Dette gælder drift ved nominel belastning, ikke ubegrænset kontinuerlig drift.
Montering af boks og drev
Overlad montering og indstilling til en tekniker. Lågen skal være mekanisk i orden: lågebladet skal kunne bevæges let manuelt uden at hænge fast eller bevæge sig af sig selv. Kontrollér også klemmepunkterne ved hængslerne og mellem lågebladene. Hvis lågebladet har en gangdør, skal den have en overvågningskontakt, der blokerer drevet, når døren er åben.
Dræning, justering og støbning
- Forbered udgravningen til den konkrete boks, fast indstøbning, kabelrør og afløb. Kontrollér mål og monteringshøjde i forhold til den leverede boks før støbning.
- Før en separat kabelrute og et effektivt vandafløb ind til boksen. Afløbet må ikke være tilstoppet eller ført til et sted, hvor vandet løber tilbage.
- Placér boksen vandret. Boksens tappes akse skal flugte præcist med lågebladets hængselsakse langs hele bevægelsesbanen. Kontrollér placeringen og monteringshøjden før støbning.
- Støb boksen solidt fast, og lad betonen hærde tilstrækkeligt. Beskyt gevind og afløb mod snavs.
Praktiske forklaringer findes i vejledningen til montering af fundamentboksen. Kapslingsklasse IP67 beskytter motoren, også ved midlertidig nedsænkning; det erstatter ikke dræning og er ikke en grund til at lade boksen stå oversvømmet i længere tid.
Montering af motor og fastgørelse af lågeblad
- Placér motoren i boksen i den korrekte retning, og fastgør den med skiver og møtrikker.
- Montér kuglen og betjeningsbeslaget på boksens tap. Montér frigørelsesarmen og forbindelsesarmen som vist på tegningen. Alle bevægelige dele skal være korrekt forbundet.
- Fastgør lågebladet til bærearmen med skruer eller en solid svejsning. Den viste skruefastgørelse spændes med et moment på 30 Nm. Ved svejsning skal motoren, frigørelsesmekanismen og plastdelene beskyttes mod varme; svejs ikke lågebladet fast til frigørelsesbøsningen, der er markeret som et forkert sted.
- Smør de angivne kontaktflader, og kontrollér, at bevægelsen er uhindret. Før kablet uden trækbelastning eller risiko for beskadigelse; kabelsamlingen må ikke være i boksen.
- Sæt dækslet på efter indstilling af stoppene og afprøvning, og fastgør det med to skruer. Der skal være fri adgang til frigørelsesmekanismen.
Armoversigt: 1 frigørelsesarm, 2 forbindelsesarm, 3 kugle, 4 betjeningsbeslag, 5 boksens tap. Tallene i den følgende monteringsvejledning angiver monteringsrækkefølgen.
Mekaniske stop og åbningsvinkel
Normal åbning er op til 110°. Hvis lågen ikke har egnede udvendige stop, skal de medfølgende indstilles: 1 er lukkestoppet på motoren; 2 er åbningsstoppet i boksen. De standser lågebladet i den ønskede position uden at støde mod den omgivende konstruktion. Det er mekaniske stop, ikke elektriske endestopkontakter.
En større åbningsvinkel er mulig med NICE BMA1 med kædetræk, op til 360° og kun til lågeblade på højst 3,5 m. Også ved denne montering kræves egnede udvendige stop og et sikkert frit område. BMA1-begrænsningen erstatter ikke drevets vægtdiagram.
Manuel frigørelse ved strømsvigt
Stop lågen, og afbryd strømforsyningen og eventuelt reservebatteri. Hold fast i lågebladet, især i blæsevejr. Personer skal holde sig væk fra dets bevægelsesbane.
- Skub dækslet til frigørelsesadgangen til side.
- Sæt den medfølgende BMA3-armnøgle i, og drej den 90° med uret.
- Bevæg nu lågebladet langsomt manuelt og uden at bruge kraft.
Genindkobling af drevet
- Placér lågebladet cirka midt på bevægelsesbanen.
- Skub dækslet til side, sæt nøglen i, og drej den 90° mod uret.
- Bevæg lågebladet forsigtigt, indtil mekanismen tydeligt går i indgreb. Kontrollér, at låsen er korrekt aktiveret, før strømmen tilsluttes igen.
Tilslutning af motor og styreenhed
Overlad eltilslutningen til en kvalificeret fagperson. Afbryd strømforsyningen og reservebatteriet før indgreb. Placér ikke kabelsamlinger eller klemrækker i fundamentboksen. Forlæng kabler i en egnet beskyttet dåse uden for boksen. Oprethold den beskyttende jordforbindelse PE.
| LFAB4024HS-ledninger | Tilslutning |
|---|---|
| Blå og brun | Motorens 24 V DC-forsyningspar til udgangen M1 eller M2. Styreenheden ændrer bevægelsesretningen ved at ændre strømforsyningen; der tilsluttes ikke en fast +/−-polaritet til dette par. |
| Sort og grå | Encoderpar til ENC1 eller ENC2 for den samme motor. Encoderledningerne har ingen polaritet. |
| Gul-grøn | Beskyttende jordforbindelse PE. Brug den ikke til motorsignal eller encodersignal. |
Ved MC824HR30 tilsluttes én motor til M2 og ENC2. Ved to motorer skal M2 tilsluttes lågebladet, der åbner først; M1 til lågebladet, der lukker først. ENC-tilslutningen skal svare til udgangen for den samme motor. Hvis den leverede ledning har andre mærkninger, skal du kontrollere dem mod tilslutningsdiagrammet for den konkrete motor før tilslutning.
| Kabelføring til MC824HR30 | Tværsnit og længde |
|---|---|
| Motor inklusive PE | 3 × 1,5 mm², højst 10 m. |
| Enkoder | 2 × 1 mm², højst 10 m. |
| BlueBUS | 2 × 0,5 mm² op til 20 m; ved længder over 20 og op til 40 m 2 × 1 mm². |
| FLASH | 2 × 0,5 mm², højst 20 m. |
| Antenne | Afskærmet RG58; anbefalet under 5 m, højst 20 m. |
Brug kabler, der er egnede til omgivelserne, og beskyttet kabelføring. Motor og enkoder kan samles i ét egnet kabel på 5 × 1,5 mm². Yderligere ledninger og nettilslutning: MC824HR30-kabling.
Tilslutningsklemmer og tilbehørets polaritet
| MC824HR30-udgang eller -indgang | Strømforsyning og polaritet |
|---|---|
| Hjælpeforsyning | Venstre klemme SbS = +; højre klemme STOP = − set i forhold til styrekortet som vist på billedet nedenfor. 24 V DC −30/+50 %, højst 200 mA samlet til tilsluttede enheder. |
| BLUEBUS | To ledere uden polaritet. Overfører både strøm og data; det er ikke universelle +/−-klemmer. |
| FLASH | Udgang til blinklys 12 V DC, højst 21 W; f.eks. ELDC. Følg tilslutningsdiagrammet for den konkrete lampe; forveksl ikke denne udgangs +/−-polaritet med hjælpeforsyningen SbS/STOP. |
| OGI | Indikering af åben port, 24 V DC, højst 4 W. Hvis lampen er polaritetsfølsom, skal mærkningen på den faktiske udgang og lampen følges. |
| ELS | Elektrisk lås 12 V AC, højst 15 VA; vekselstrømsforsyning uden +/−. |
| SbS, OPEN, CLOSE | Kommandotilslutninger til potentialfri NO-kontakt. Tilfør ikke ekstern spænding til dem. |
| STOP | Potentialfri NO/NC-kontakter eller resistiv sikkerhedskant på 8,2 kΩ afhængigt af den valgte tilslutning. Indgangen registreres under indlæring af enheder; tilfør ikke ekstern spænding til den. |
BlueBUS-enheder tilsluttes parallelt. Hvert fotocellepar skal have den korrekte adresse for den ønskede reaktion; gentag indlæringen, når enhederne er ændret. Tilslutning og adressering af MC824HR30-fotoceller. Relæfotoceller tilsluttes ikke direkte til BlueBUS. ELAC-blinklyset på 230 V må ikke tilsluttes denne 12 V DC FLASH-udgang.
Første opstart og sikkerhedstest
Anlægget kræver en egnet følsom sikkerhedskant for at begrænse stødkraften. Type og placering fastlægges ud fra portens fareområder. Fotoceller eller kraftindstilling kan ikke i sig selv erstatte en komplet sikkerhedstest.
- Frikobl drevet, og kontrollér manuelt hele kørselsbanen, justeringen, fastgørelsen, begge stop og afløbet. Portbladet må ikke gå trægt eller bevæge sig af sig selv.
- Aktivér frikoblingsmekanismen igen. Kontrollér motor, enkoder, PE, sikkerhedsanordninger og tilbehør.
- Indstil den korrekte motortype på 12-positionsvælgeren, mens strømforsyningen er afbrudt. Tænd derefter for strømmen, og kontrollér indgangenes status.
- Udfør indlæring af enheder og positioner. Hold øje med portbladenes retning og rækkefølge; stop straks ved forkert eller uventet bevægelse. Afbryd både netforsyning og backup, før tilslutningen repareres.
- Afprøv en komplet cyklus, deceleration, stop og frikobling. Kontrollér hvert fotocellepar, sikkerhedskanten og eventuelt nødstop enkeltvis.
- Mål de effektive kræfter fagligt korrekt inden overdragelsen. Fastgør instruktionen til manuel frikobling ved drevet, og instruér brugeren i betjening, frikobling og vedligeholdelse. Brug ikke porten, før alle test er gennemført.

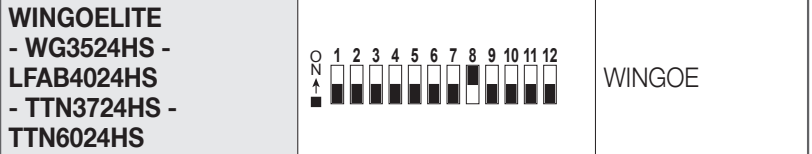

MC824HR30: valg af motor LFAB4024HS
Indstil på 12-positionsvælgeren DIP 8 = ON; alle øvrige DIP 1–12 = OFF. Foretag indstillingen, mens strømforsyningen er afbrudt, før positionsindlæringen. Efter ændring af motorvalget skal positionerne indlæres igen.
LFAB4024HS hører til den fælles WINGOELITE-gruppe på vælgeren. Brug udelukkende den vælgerindstilling, der er angivet for LFAB4024HS.
MC824HR30: indlæring af enheder
Tryk på og hold Open og Stop/Set. Slip knapperne, når L1 og L2 begynder at blinke hurtigt, efter ca. 3 s. Når indlæringen er afsluttet, skal STOP lyse, og L1 og L2 skal være slukket; L3 og L4 kan blinke, hvis positionerne endnu ikke er indlært. Gentag indlæringen, når BlueBUS- eller STOP-enheder er ændret.
MC824HR30: automatisk indlæring af positioner
Kontrollér tilslutningen, det korrekte motorvalg, sikkerhedsanordningernes funktion og de indstillede mekaniske stop, før indlæringen. Indlæring af enheder skal være gennemført først. Ved én motor er M2/ENC2 tilsluttet. Hold bevægelsen under opsyn.
- Tryk på og hold Stop/Set og Close. Når L3 og L4 begynder at blinke hurtigt, efter ca. 5 s, slip begge knapper.
- På en dobbeltfløjet port lukkes M1 først langsomt ind til det mekaniske stop og derefter M2. Derefter åbnes M2 og M1 langsomt ind til stoppene, og begge portblade lukkes hurtigt.
- Når indlæringen er gennemført, slukker L3 og L4. Kontrollér en hel cyklus og sikkerhedsanordningerne.
Afbryd straks indlæringen med knappen Open eller Close. Afbryd både netforsyning og backup, før tilslutningen kontrolleres. Ved ombytning af M1/M2 skal teknikeren også flytte de tilhørende ENC1/ENC2-par; ved omvendt retning kontrolleres motorens strømforsyningspar. Gentag derefter indlæringen.
Hvis indlæringen afbrydes af en fotocelle eller STOP-indgangen, blinker L1. Afhjælp årsagen, og start den automatiske indlæring igen; sikkerhedsanordningerne må ikke omgås. Detaljeret procedure og øvrige indlæringsmåder for MC824HR30.
Indstillinger, fjernbetjeninger og nulstilling
Styreenheden indstiller kraft, hastighed, pause før automatisk lukning, delvis åbning og rækkefølgen for portbladene. Kontrollér sikkerhedskræfterne og beskyttelsesanordningerne efter ændringer. En højere kraftindstilling løser ikke problemer med forkert mekanisk montering.
- Programmering af MC824HR30 – funktioner og værdier
- Parring af fjernbetjening afhængigt af den monterede modtager
- MC824HR30-LED'er og lysindikeringer
Sletning af radiofjernbetjeninger og nulstilling af styreenheden er forskellige handlinger. Efter sletning af indstillingerne skal den relevante indlæring udføres igen. Følg proceduren for det konkrete styrekort og den konkrete modtager.
Fejlfinding
| Symptom | Hvad skal kontrolleres |
|---|---|
| Portbladet kan ikke skubbes manuelt | Frigørelse, hængsler, sammenkobling af armene, aksernes indbyrdes retning og fremmedlegemer i boksen. Forsøg ikke at tvinge en fastklemt port i gang. |
| Motoren kører, men portbladet står stille | Frigørelsesmekanismen går i indgreb og sammenkobling af armene. Afbryd strømforsyningen, før du griber ind. |
| Forkert retning eller rækkefølge | Tilknytning af M1/ENC1 og M2/ENC2, motorvalg og indlær på ny. |
| Porten stopper eller kører tilbage | Fri bevægelse, forhindringer, fotoceller, sikkerhedskant og Styreenhedens LED-indikering. Når årsagen er fjernet, skal du udføre sikkerhedstests. |
| Vand i boksen | Afløb, aflejringer, tilbageløb af vand og kabelføring. Tag udstyret ud af drift, hvis et kabel er beskadiget, eller der er trængt vand ind i en samling. |
| Fjernbetjeningen reagerer ikke | Fjernbetjeningens batteri, dens tilknytning, modtageren og antennen; parring af fjernbetjeningen. |
Vedligeholdelse
Få udført professionel vedligeholdelse mindst hver 6. måned, og oftere ved intensiv brug og i barske omgivelser. Afbryd både netstrømmen og backupforsyningen før rengøring og indgreb. Brug ikke porten, hvis den er beskadiget eller går trægt, før den er repareret.
- Fjern mudder, blade og sten fra boksen, og sørg for, at afløbet er frit.
- Teknikeren kontrollerer korrosion, kabler, skruer, hængsler, arme og stop; slidte dele udskiftes.
- Smør de angivne bevægelige kontaktflader med egnet smøremiddel gennem smøreniplen. Kontrollér, at porten bevæger sig frit, og at frigørelsen fungerer.
- Efter vedligeholdelsen skal du afprøve manuel betjening, en fuld automatisk cyklus og hver enkelt sikkerhedsanordning.
Vejledende levetid
Levetiden afhænger af portbladets vægt og længde samt af omgivelserne. Læg indekset for den relevante kombination sammen med andre relevante påvirkninger. Først skal anvendelsesgrænsernevære overholdt; levetidsindekset er ikke en tilladelse til at bruge et tungere portblad. Grafen viser et vejledende antal cyklusser ved regelmæssig vedligeholdelse – ikke en garanti eller et antal år. Den vandrette akse viser summen af indekserne i procent, og den lodrette akse viser antal cyklusser.
Ved temperaturer over 40 °C eller under 0 °C eller ved en luftfugtighed over 80 % skal der lægges 15 % til. En tæt portfyldning lægger 20 % til, og blæsende omgivelser yderligere 15 %.
| Påvirkning | Indeks |
|---|---|
| Op til 150 kg | 2,01–3 m: 10 % 3,01–4 m: 20 % |
| 151–350 kg | 2,01–3 m: 20 % 3,01–4 m: 30 % |
| 351–400 kg | 2,01–3 m: 30 % 3,01–4 m: 40 % |
| Temperatur / luftfugtighed | +15 % |
| Tæt portfyldning | +20 % |
| Blæsende omgivelser | +15 % |
Eksempel: Et portblad på 3 m / 180 kg har et indeks på 20 %. I blæsende omgivelser lægges 15 % til, i alt 35 %. Andre relevante påvirkninger lægges også til.
De viste kombinationer gælder for portblade, der er længere end 2 m. Ved kortere portblade eller kombinationer, du er i tvivl om, kontakt os med oplysninger om længde, vægt, fyldning og det ønskede antal cyklusser.
Tekniske data og mål
| Parameter | NICE LFAB4024HS |
|---|---|
| Motorspænding | 24 V DC, separat fra styreenhedens netforsyning |
| Styring af den nye installation | MC824HR30 / MCA1R30, 230 V AC netspænding |
| Enkoder | Magnetisk, separat ENC-tilslutning |
| Maks. strømforbrug / effekt | 7 A / 170 W |
| Drejningsmoment | Maks. 200 Nm; nominelt 90 Nm |
| Omdrejningstal | Ubelastet 3 omdr./min.; ved nominelt moment 2,4 omdr./min. |
| Åbning til 90° | Ca. 6 s uden acceleration og deceleration ved normal montering. |
| Drift ved 90° åbning | 50 cyklusser/time ved nominel belastning; ved 180° med BMA1 halveres tallet |
| Normal åbningsvinkel | Op til 110°; med BMA1 op til 360° ved portblade på op til 3,5 m |
| Kapslingsklasse / driftstemperatur | IP67 / −20 til +55 °C |
| Tilslutningskabel | 2 m; forlængelser og samlinger placeres uden for boksen |
| Motorens vægt | 12,5 kg; boksen beregnes separat |
| Stålboks | LFABBOX4 – 14,4 kg |

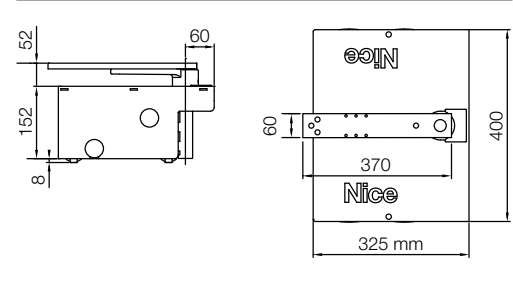

| Boksens mål ifølge tegningen | 400 × 325 mm, husets højde 152 mm; overhold også tappens placering og hængslernes akse |
Maksimalt drejningsmoment og maksimalt effektforbrug er ikke værdier for kontinuerlig belastning. Ved planlægning af udgravning og portbladets højde skal tegningen og den faktisk leverede boks følges. Målene på selve motoren erstatter ikke målene på boksen.
