NICE M-Fab MFAB3024HS – separat underjordisk motor til svingport med en portfløj på op til 3 m/300 kg
NYHED| Produktets tilgængelighed: | inden for 7 dage | Vi afsender normalt varen inden for 7 dage. |
|---|
inden for 7 dage
3.755,55 kr. inkl. moms
| Vægt |
|---|
| 11 kg |

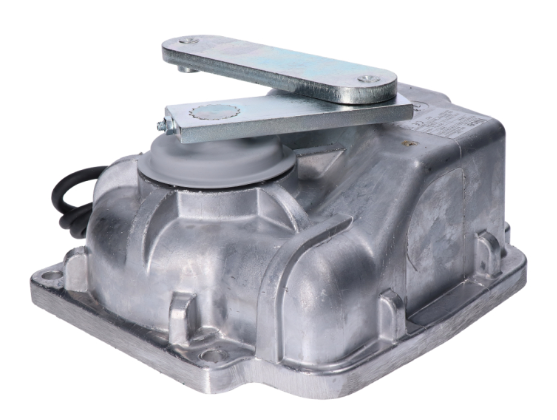

Beskrivelse af produktet NICE M-Fab MFAB3024HS – separat underjordisk motor til svingport med en portfløj på op til 3 m/300 kg
NICE M-FAB MFAB3024HS er en separat underjordisk irreversibel motor med 24 V DC-motor og magnetisk enkoder til én portfløj. Styreenhed medfølger ikke; til en ny installation anvendes NICE MC824HR30. Til to portfløje skal du bruge to motorer og én passende styreenhed.
Motoren er skjult under hængslernes akse, så den ikke påvirker portens udseende. Den er også velegnet, hvor der ikke er plads ved portfløjen til en lineær motor eller ledarmsmotor. Selve boksen fungerer som portfløjens nederste leje. 24 V er motorens spænding; MC824HR30 forsynes med 230 V AC fra lysnettet.
Versionen HighSpeed er beregnet til hurtigere gennemkørsel. Åbning til 90° tager cirka 8 sekunder uden acceleration og nedbremsning. Hastigheden erstatter ikke sikkerhedskontrollen; egnetheden afgøres af portfløjens længde, vægt og konstruktion.
Styring og kompatibelt tilbehør
Begge 24 V M-FAB-motorer bruger styringen MC824H med enkoderindgange. MC824L kan ikke erstatte den til denne motor. Ved den ældre MC824HR10 skal du følge fremgangsmåden for det faktisk monterede printkort; overfør ikke indstillingerne for MC824HR30 til en anden generation.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Styring af én eller to motorer. Tilslutning. | Til et nyt anlæg MC824HR30 / MCA1R30. Til ældre installation MC824HR10 / MCA1R10; erstatningsprintkort MCA1R10. Vælg tilslutningen ud fra det faktisk monterede printkort. |
| Blinklys | Signalering af bevægelse. Strømforsyning og tilladt belastning bestemmes af styreenheden; udgangsdata. |
Andre advarselsblinklys vælges ud fra spændingen og den maksimale belastning for FLASH-udgangen på den faktisk monterede styreenhed. |
| Fotoceller | Beskyttelse af gennemkørselsområdet afhængigt af placering og driftstilstand. Tilslutning og indstilling. |
Tilslut kablede BlueBUS-par til BLUEBUS. EPMOW kræver et radiomodul NICE IBW tilsluttet BlueBUS; de tilsluttes ikke direkte med ledninger som EPMB. På FT210B får senderen på portfløjen strøm fra et batteri, mens modtageren tilsluttes BlueBUS med to ledninger. FT210B overfører også sikkerhedslistens status. Relæfotoceller tilsluttes kontaktindgange, ikke BlueBUS. |
| Sender | Fjernbetjening. Kodningstypen skal passe til den monterede modtager. ON3ELR hører til OXILR; ON3EBD til OXIBD. Parring af fjernbetjeninger. | |
| Modtager | Modtager til SM-centralens stik. OXIBD og OXILR bruger forskellige radiosystemer; vælg sendere efter modtageren. |
|
| Antenne | Bedre modtagelse fra fjernbetjeningen. Tilslut antennen til den monterede modtager; ved OXIBD direkte til dens antenneklemmer. | |
| Tastatur | Adgang med kode. EDSWG skal passe til radiomodtageren; EDSB bruger BlueBUS og kræver efterfølgende indlæring af enhederne. | |
| Nøglekontakt | Nøglestyring via en potentialfri NO-kontakt til indgangen for trinvis styring, åbning eller lukning. | |
| Elektriske låse | Anbefalet sikring af en portfløj på over 2,5 m; udgang til lås. |
|
| Kortlæsere | Adgang med chip eller kort. ETPB tilsluttes BlueBUS; udfør indlæring af enhederne efter montering. |
|
| Backupstrømforsyning | Drift ved strømsvigt. Vælg batteri efter centralens generation og stik. |
Til MC824HR30 NICE PSS324. En ældre PS324 på MC824HR30 kræver, at Standby er slået fra (L4 = OFF), samt et kabel CABLA11 og en tilsvarende indstilling; tilslutning af reservebatteri. |
Motor, fundamentkasse og manuel frigørelse
| Del af sættet | Det skal du bruge |
|---|---|
| Motor MFAB3024HS | Én 24 V-motor med magnetisk encoder, 2 m tilslutningskabel, forbindelsesarm og mekanisk lukkestop. |
| Fundamentkasse | MFABBOX af kataforetisk behandlet stål eller rustfrit stål MFABBOXI. Kassen indeholder et åbningsstop. Medfølger ikke til en separat motor. |
| Manuel frigørelse | NICE MEA2 med nøgle eller NICE MEA3 med håndtag. Frigørelsesmekanismen skal være tilgængelig og korrekt forbundet med portfløjen. |
| Styring og sikkerhed | MC824HR30, fotoceller, modtager, fjernbetjeninger og advarselslampe afhængigt af portens samlede udstyr. De er ikke indbygget i motoren. |
| Større åbningsvinkel | NICE MEA1 med kædetræk; kun til portfløje på op til 2,5 m og med passende eksterne stop. |
Både kasse og motor kan bruges til højre- og venstrehængte portfløje. NICE M-FAB bygger videre på METRO-serien; kontrollér kompatibiliteten af den konkrete ældre kasse, forbindelsesarm og frigørelsesmekanisme ved udskiftning.

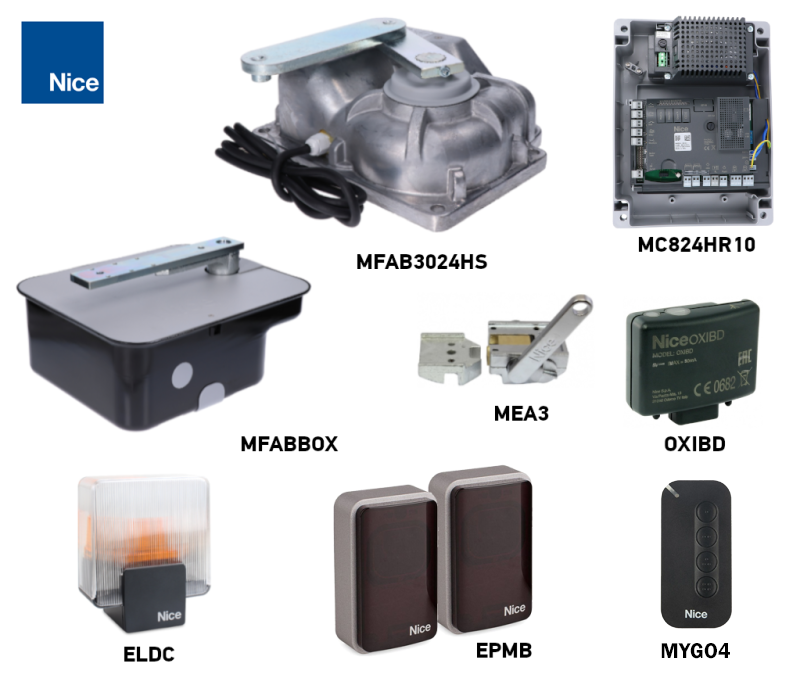

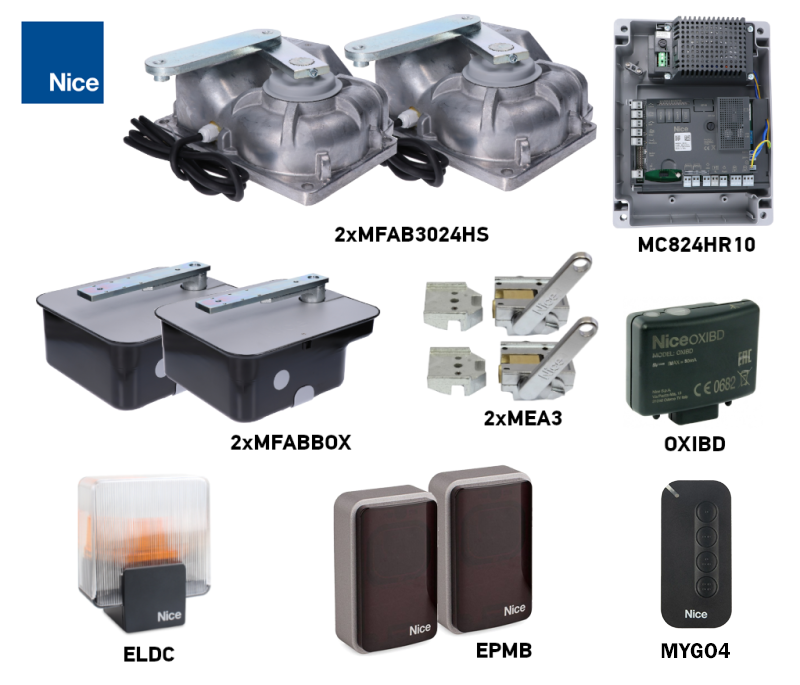

Sæt til én eller to portfløje
Sættene indeholder motor- og sikkerhedstilbehøret, der er angivet nedenfor. Antallet af motorer svarer til antallet af portfløje; to motorer øger ikke grænsen for én portfløj. Brug egnethedsdiagrammet.
| Én portfløj | Separat motor | To portfløje |
|---|---|---|
1 motor, 1 MFABBOX-kasse, 1 MEA3-frigørelsesmekanisme. MC824HR30, OXIBD, 1 MYGO4-fjernbetjening, 1 par EPMB-fotoceller og ELDC-advarselslampe. | Separat motor MFAB3024HS
Én 24 V DC-motor. Kasse, frigørelsesmekanisme, styreenhed og sikkerhedsudstyr vælges separat. |
2 motorer, 2 MFABBOX-kasser, 2 MEA3-frigørelsesmekanismer. MC824HR30, OXIBD, 1 MYGO4-fjernbetjening, 1 par EPMB-fotoceller og ELDC-advarselslampe. |
Portens længde, vægt og drift
Maksimal længde på 3 m og maksimal vægt på 300 kg gælder ikke samtidigt. I diagrammet gælder en vægt på 300 kg for en portfløj på op til ca. 1,5 m. Den tilladte vægt falder, når portfløjen bliver længere. Hele kombinationen skal ligge inden for det tilladte område i diagrammet.
| Parameter | Grænse og betingelse |
|---|---|
| Længde på én portfløj | Maks. 3 m; ved denne længde gælder en reduceret vægtgrænse ifølge diagrammet. |
| Vægt af én portfløj | Maks. 300 kg; gælder en kort portfløj på op til ca. 1,5 m. |
| Drift | 80 cyklusser/time; motorens nominelle driftscyklus er 80 %. |

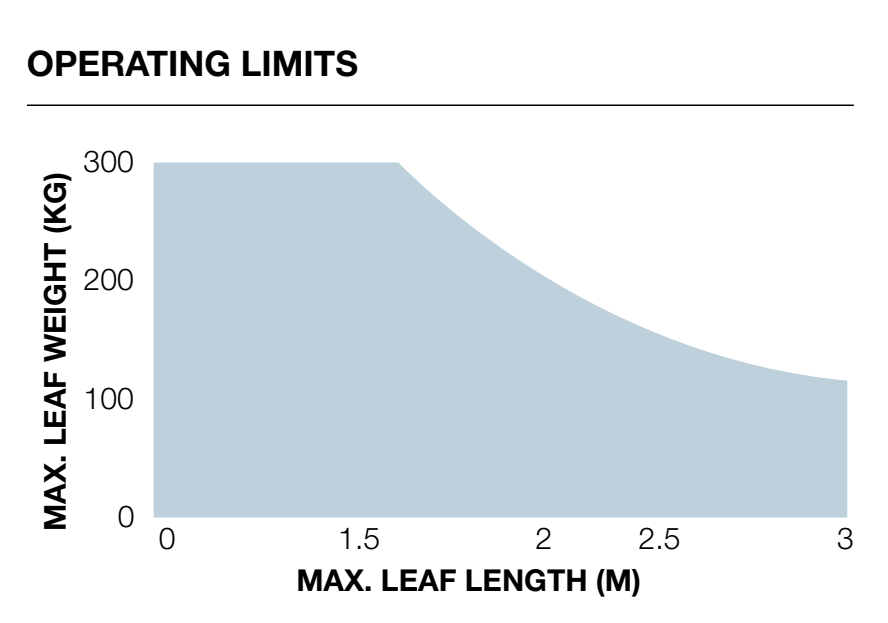

Diagrammets vandrette akse viser længden på én portfløj i meter, og den lodrette akse viser dens vægt i kilogram. Kombinationen skal ligge inden for det blå område; brug ikke denne motor uden for området.
Ved tæt beklædning, en høj port eller kraftig vind kan den tilladte belastning være lavere. Hængslernes modstand, portfløjens udformning og styrken af dens fastgørelse har også betydning. Portfløjen skal kunne bevæges jævnt manuelt over hele sin bane og må ikke begynde at bevæge sig af sig selv, når den slippes.
Driftscyklus 80 % betyder ikke kontinuerlig drift uden pauser. Den faktiske driftsintensitet påvirkes af åbningsvinklen, belastningen, temperaturen og den indstillede acceleration eller deceleration. En større åbningsvinkel forlænger bevægelsen og reducerer det mulige antal cyklusser.
Montering af kassen og fastgørelse af portfløjen
Fundamentkassens tap og alle portfløjens hængsler skal ligge på samme akse. Drejeaksen må ikke ændre sig under bevægelsen. Manglende akserethed belaster motoren og porten og kan ikke afhjælpes ved at øge kraften. Montering af den underjordiske motors fundamentkasse.
- Kontrollér portfløjens bæreevne og tilstand, pladsen til åbning samt adgangen til dækslet og frigørelsesmekanismen. Hvis portfløjen har en ganglåge, skal åbning af den blokere automatikken.
- Klargør fundamentgruben, kabelrøret og et effektivt drænrør.
- Fastgør åbningsstoppets beslag til kassen, før den støbes ind. Følg beslagets orientering og mål som vist på stoptegningen.
- Montér kassen vandret i betonen med tappen præcist under det øverste hængsels akse.
- Sæt betjeningsarmen og kuglen på kassens tap. Svejs portfløjen solidt fast til frigørelsesarmen som vist på tegningen; portfløjen skal forblive sikkert monteret i hængslerne.
- Smør kontaktfladerne med et egnet smøremiddel, og smør lejet gennem smøreniplen.
- Sæt motoren i den korrekte position. Sæt lukkestoppets beslag i det tilhørende hul, og fastgør motoren med de fire selvlåsende møtrikker og de medfølgende skiver.
- Forbind motoren med portfløjen ved hjælp af forbindelsesarmen. Justér begge stop, og kontrollér hele bevægelsesbanen manuelt.
- Før kablet ud gennem kabelrøret, så det føres uden om kassen. En eventuel elektrisk samledåse skal placeres uden for den underjordiske kasse.

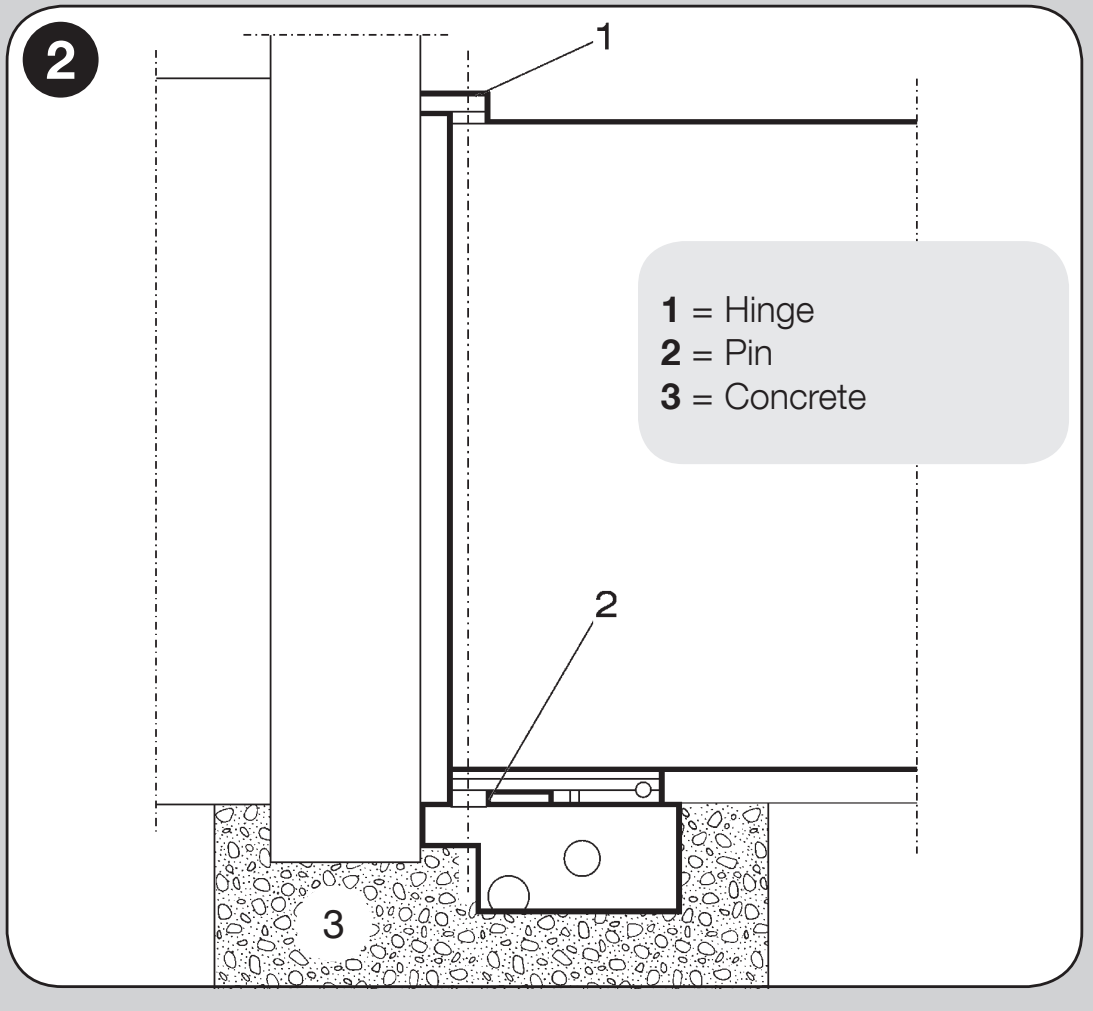

Betegnelser på tegningen af akseretheden: 1 hængsel, 2 kassens tap, 3 betonfundament.

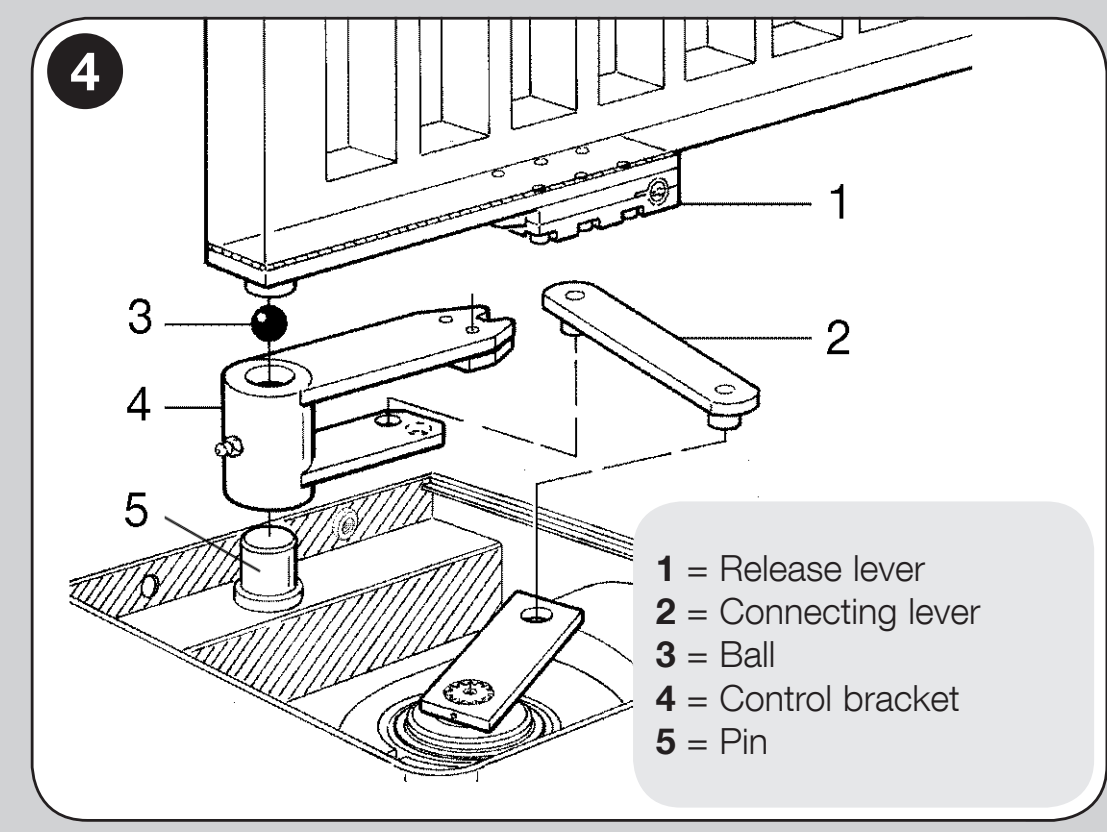

Betegnelser på tegningen af forbindelsen mellem motoren og portfløjen: 1 Frigørelsesarm, 2 Forbindelsesarm, 3 Kugle, 4 Betjeningsarm, 5 Tap. Den præcise montering afhænger af den faktiske boks og dens tegning.
Motorens metalhus har beskyttelsesklasse IP67. Beskyttelsesklassen erstatter ikke dræning eller regelmæssig rengøring af boksen; boksen må ikke stå permanent under vand. Der må ikke være elektriske samlemuffer i fundamentboksen. Montering og tilslutning til lysnettet skal udføres af en kvalificeret tekniker.

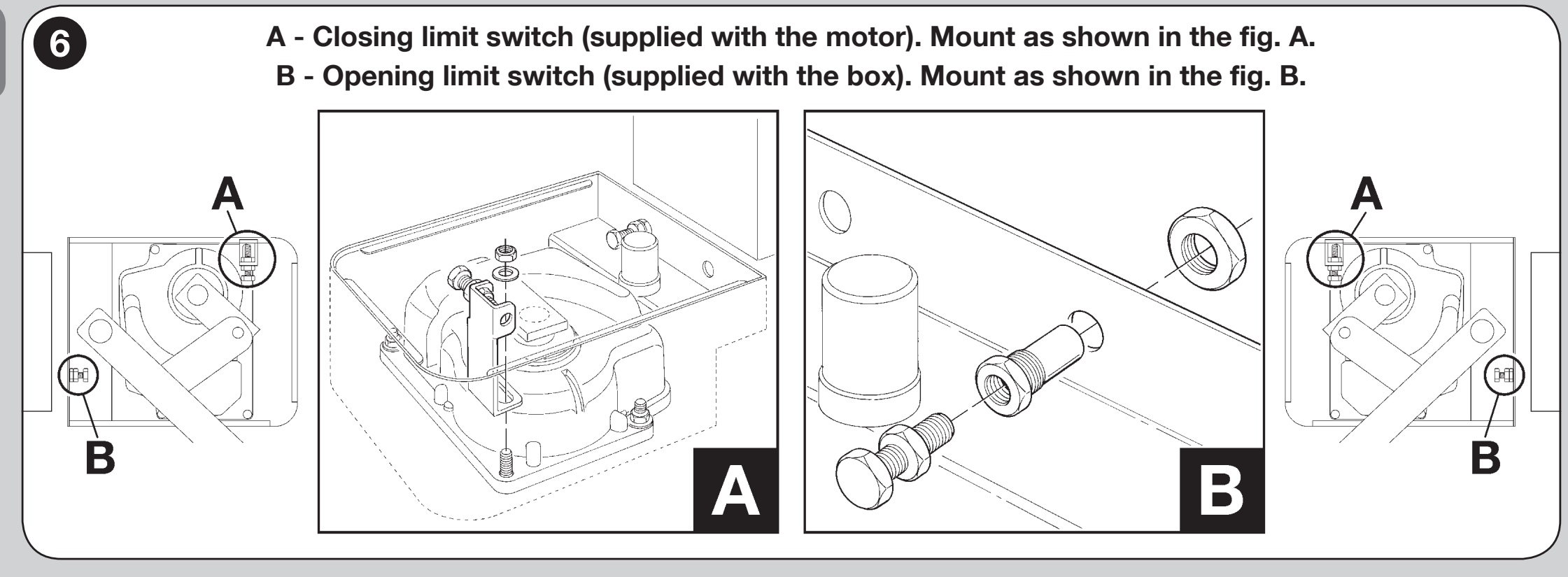

Mekaniske stop og åbningsvinkel
I en standardopsætning er den maksimale åbningsvinkel 110°. Lukkestoppet leveres med motoren, og åbningsstoppet med fundamentboksen. Endepositionerne indstilles ved at placere dem; der er ikke tale om elektriske endestopkontakter.
Med tilbehøret NICE MEA1 kan der opnås en større vinkel på op til 360°, kun med en lågefløj på op til 2,5 m. Kædetrækket kræver passende udvendige stop og en vurdering af lågefløjens fulde bevægelsesbane. En større vinkel kan ikke opnås alene ved at ændre styreenhedens programmering.
Spænd stoppens låsemøtrikker efter indstilling. Ved en lågefløj, der er længere end 2,5 m anbefales en elektrisk lås NICE PLA10 eller NICE PLA11; tilslutning til ELS-udgangen.
Tilslutning af motor og magnetisk encoder
Afbryd netstrømmen og backupbatteriet før tilslutning. Det medfølgende motorkabel er 2 m. Ved forlængelse skal der anvendes en egnet samledåse uden for boksen; det er forbudt at samle ledninger i boksen.
| Kabelføring for MFAB3024HS | Tilslutning til MC824H |
|---|---|
| Motorpar | 24 V DC-strømforsyning til M1 eller M2. Styreenheden vender strømforsyningens retning; +/− er ikke permanent fastlagt. Kontrollér ledernes funktion ud fra mærkningen på den medfølgende motor. |
| Encoderpar | ENC1 ved motor M1 eller ENC2 ved motor M2. Encoderen på MC824H kræver ikke, at polariteten overholdes; tilslut den aldrig til motorens strømforsyning. |
| Gulgrøn leder | Beskyttelsesleder PE; må ikke bruges til motorens strømforsyning eller som encoderledning. |
Ved én lågefløj skal du bruge M2 og ENC2, M1 forbliver ubrugt. Ved to lågefløje åbner M2 først og lukker sidst, mens M1 lukker først. Hver encoder skal høre til den samme motor som dens motorledning.
For MC824HR30 er motorledningen inklusive PE 3 × 1,5 mm² og encoderen 2 × 1,0 mm²; begge ledninger må højst være 10 m mellem styreenheden og motoren. De kan erstattes af ét 5 × 1,5 mm²-kabel. Kablerne skal være egnede til det pågældende miljø og beskyttet mod vand. Komplet kabelføring for MC824HR30.

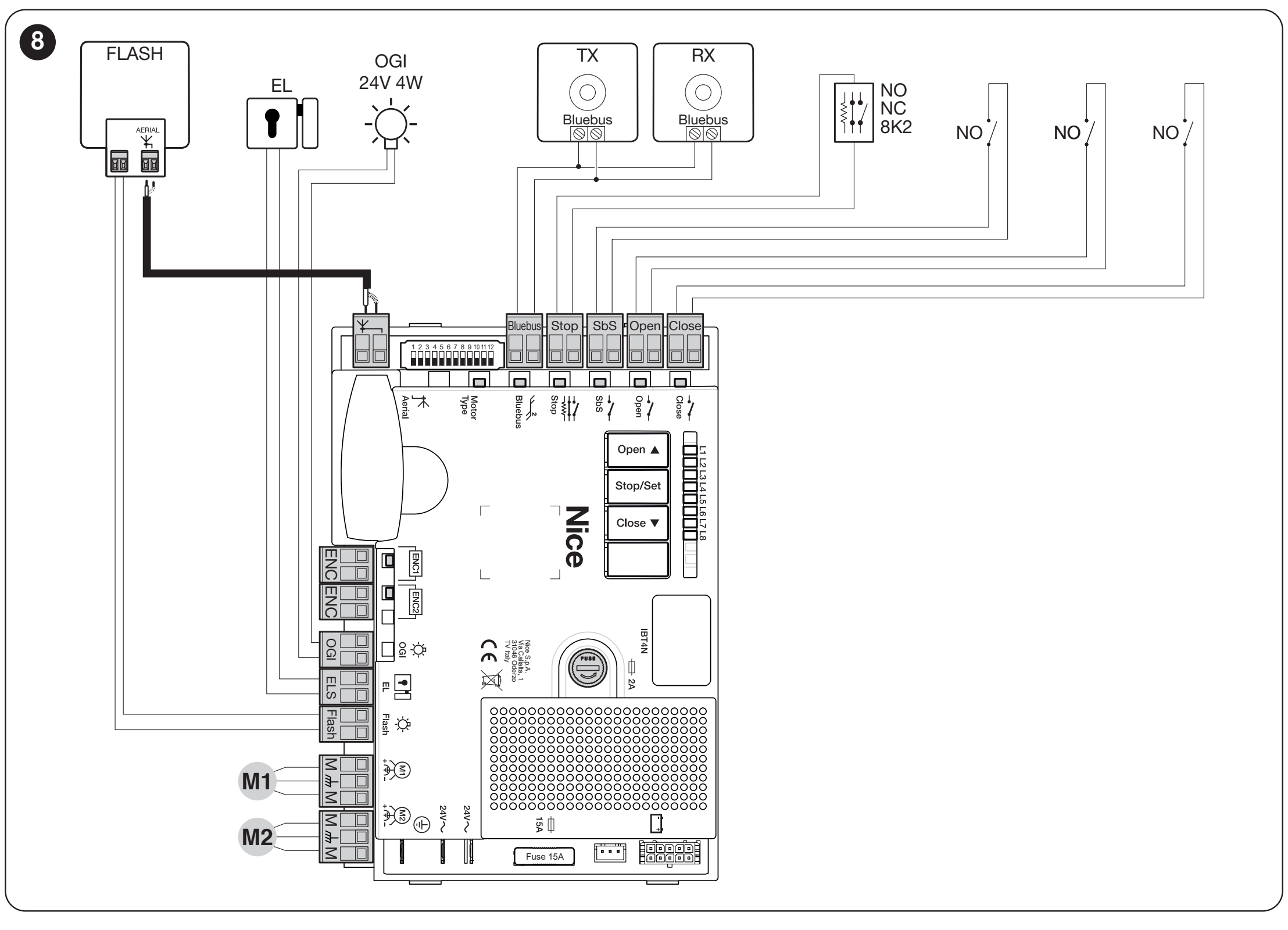

Klemmer og strømforsyning til MC824HR30-tilbehør
| Tilslutning | Spænding, polaritet og grænseværdi |
|---|---|

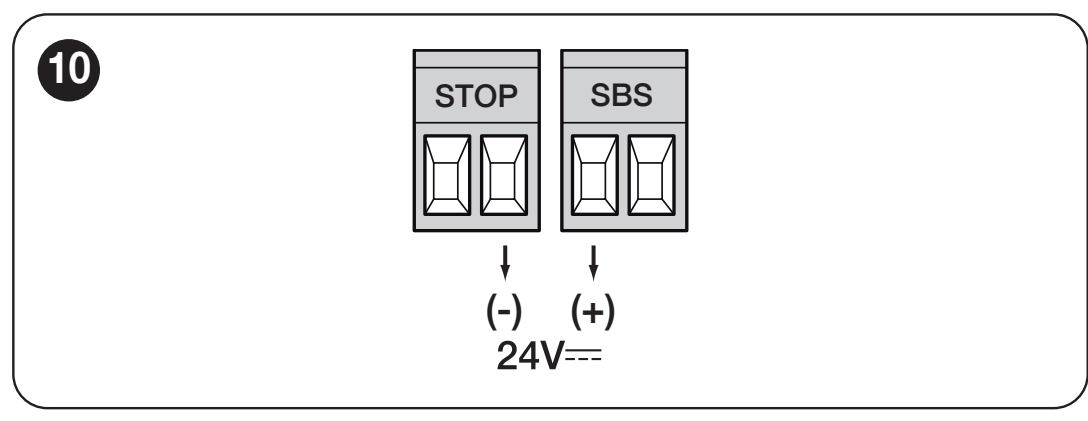

| Hjælpestrømforsyning | + er den venstre klemme i SbS-parret, − er den højre klemme i STOP-parret, set med læsbare STOP- og SBS-mærkninger som på billedet. 24 V DC −30/+50 %, samlet højst 200 mA; strømforsyningen er også aktiv i standby. |
| BLUEBUS | To ledere til kompatible EPMB og andre enheder. Uden polaritet; det er ikke en universel 24 V-udgang til vilkårligt tilbehør. |
| FLASH | 12 V DC, højst 21 W; for eksempel ELDC. Tilsluttes til den separate FLASH-udgang, ikke til hjælpestrømforsyningen STOP/SbS. |
| ELS | 12 V AC, højst 15 VA til elektrisk lås; uden polaritet +/−. Vælg udgangens funktion i henhold til den tilsluttede belastning. |
| OGI | Indikator for åben port: 24 V DC, højst 4 W. Udgangens funktion afhænger af styreenhedens indstilling. |
| SbS / OPEN / CLOSE | Styrekontakt potentialfri NO-kontakt; tilfør ikke ekstern spænding til styreindgangen. Kontakten har ingen polaritet +/−. |
| STOP | Sikkerhedskontakt NO/NC eller resistiv sikkerhedskant på 8,2 kΩ, afhængigt af tilslutningen og den efterfølgende indlæring. Det er ikke et universelt strømforsyningspar. |
Ved FLASH- og OGI-udgangene skal belastningen tilsluttes i henhold til dens mærkning og styreenhedens diagram; forveksl dem ikke med hjælpeparret STOP/SbS. Læg tilbehørets strømforbrug sammen, da konstant strømforsyning forkorter batteriets driftstid. Detaljer om hjælpestrømforsyningen.
Fotoceller og sikkerhedsindgange
Tilslut kompatible enheder til BLUEBUS med to ledere uden hensyn til polariteten. Hvert fotocellepar skal have sin egen funktionsadresse; jumperne på TX og RX for det enkelte par skal være ens. Adressen FOTO 3 bruges ikke i denne portopsætning. Placering, adresser og reaktioner findes i tilslutning og adressering af MC824HR30-fotoceller.
Udfør en ny indlæring, når en fotocelle eller STOP-enhed tilføjes eller fjernes. Fotoceller er en supplerende beskyttelse; de erstatter ikke korrekt mekanik, beskyttelse af alle risikoområder eller måling af kræfter.
Første opstart og indlæring
Kontrollér først den manuelle bevægelse, dræningen, de mekaniske stop, jordforbindelsen og sikkerhedsanordningerne. Drevet skal være låst til automatisk drift. Udfør indlæringen med fri passage for porten og under opsyn af en tekniker.

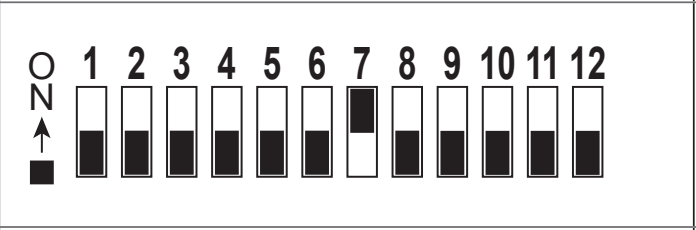

Valg af motor på MC824HR30
Indstil motorvælgeren, før du indlærer positionerne: MFAB3024HS – kun DIP 7 på ON, alle øvrige DIP 1–12 på OFF. I Oview-servicegrænsefladen vises dette valg som METROE. ON-positionen vender på illustrationen mod kontaktens numre. Indstillingen skal passe til motoren, ikke til sættets handelsbetegnelse.
Indlæring af BlueBUS- og STOP-enheder
Når strømmen tilsluttes, skal BlueBUS blinke én gang i sekundet, og FLASH skal være slukket. På en stillestående port skal du holde OPEN ▲ + STOP/SET nede i ca. 3 sekunder; slip knapperne, når L1/L2 blinker hurtigt. Vent, til indlæringen er fuldført: STOP-LED'en lyser, og L1/L2 slukkes. Indlæring skal også udføres uden tilsluttede enheder og efter hver ændring af konfigurationen.
Automatisk indlæring af endepositioner
- Kontrollér vælgerindstillingen, tildelingen af M1/M2 og ENC1/ENC2 samt begge mekaniske stop.
- Hold CLOSE ▼ + STOP/SET nede i ca. 5 sekunder; slip knapperne, når L3/L4 blinker hurtigt.
- For en port med to fløje følger først en langsom lukning af M1, derefter en langsom lukning af M2, en langsom åbning af M2 og M1 med et styret tidsinterval og til sidst en hurtig lukning af begge. En konfiguration med én fløj bruger kun M2.
- Når indlæringen er fuldført, slukkes L3/L4. Afprøv åbning, lukning, nedbremsning og den korrekte rækkefølge for portfløjene.
Stop straks bevægelsen med OPEN- eller CLOSE-knappen, hvis retningen eller rækkefølgen er forkert. Når både strømforsyningen og batteriet er afbrudt, ændres tildelingen, hvis portfløjene byttes om M1/M2 sammen med de tilhørende ENC; ved omvendt retning skal kun motorparret korrigeres. Brug ikke jordlederen eller enkoderen til at ændre retningen. Gentag derefter indlæringen.
Aktivering af en fotocelle eller STOP afbryder indlæringen, og L1 begynder at blinke. Fjern årsagen, og start forfra. Manuel finjustering, SA/SC-positioner og blandet indlæring beskrives i styreenhedens vejledning; blandet indlæring bygger videre på den foregående automatiske indlæring.
Afprøvning og overdragelse af porten
Teknikeren skal afprøve alle betjeningselementer, der er i brug, fotoceller, STOP og sikkerhedskanter i deres arbejdspositioner, stopanordningernes styrke, manuel frikobling og kræfterne på hele porten. Indstillingerne for kraft og hastighed må ikke skjule mekanisk modstand. Brug først automatikken, når testen er bestået; få udleveret nøglerne og vedligeholdelsesplanen.
Indstillinger, fjernbetjeninger og service af styreenheden
| Det skal du bruge | Fremgangsmåde og betingelser |
|---|---|
| Automatisk lukning | Aktivering af funktionen og sikkerhedsbetingelser |
| Pauseringstid | Tiden fra åbning til automatisk lukning |
| Motorhastighed | Hastigheden skal overholde sikkerhedskravene for hele porten |
| Motorkraft | Fjern først den mekaniske modstand |
| Delvis åbning | Kun portfløj M2 eller begge portfløje, afhængigt af indstillingen |
| Fjernbetjeninger og antenne | Parring med den faktisk installerede modtager |
| Nødstrømforsyning | PSS324 eller den ældre PS324 med korrekt adapter og indstilling |
| Fejlsignalering og nulstilling | Find først årsagen; nulstilling af printkortet og sletning af radioindstillingerne er forskellige handlinger |
Du finder detaljerede områder, LED-signaler og fabriksindstillinger i programmeringen af MC824HR30. Følg den pågældende fremgangsmåde for ældre printkort. Gentag sikkerhedstesten, når du har ændret kraft, hastighed eller stop.

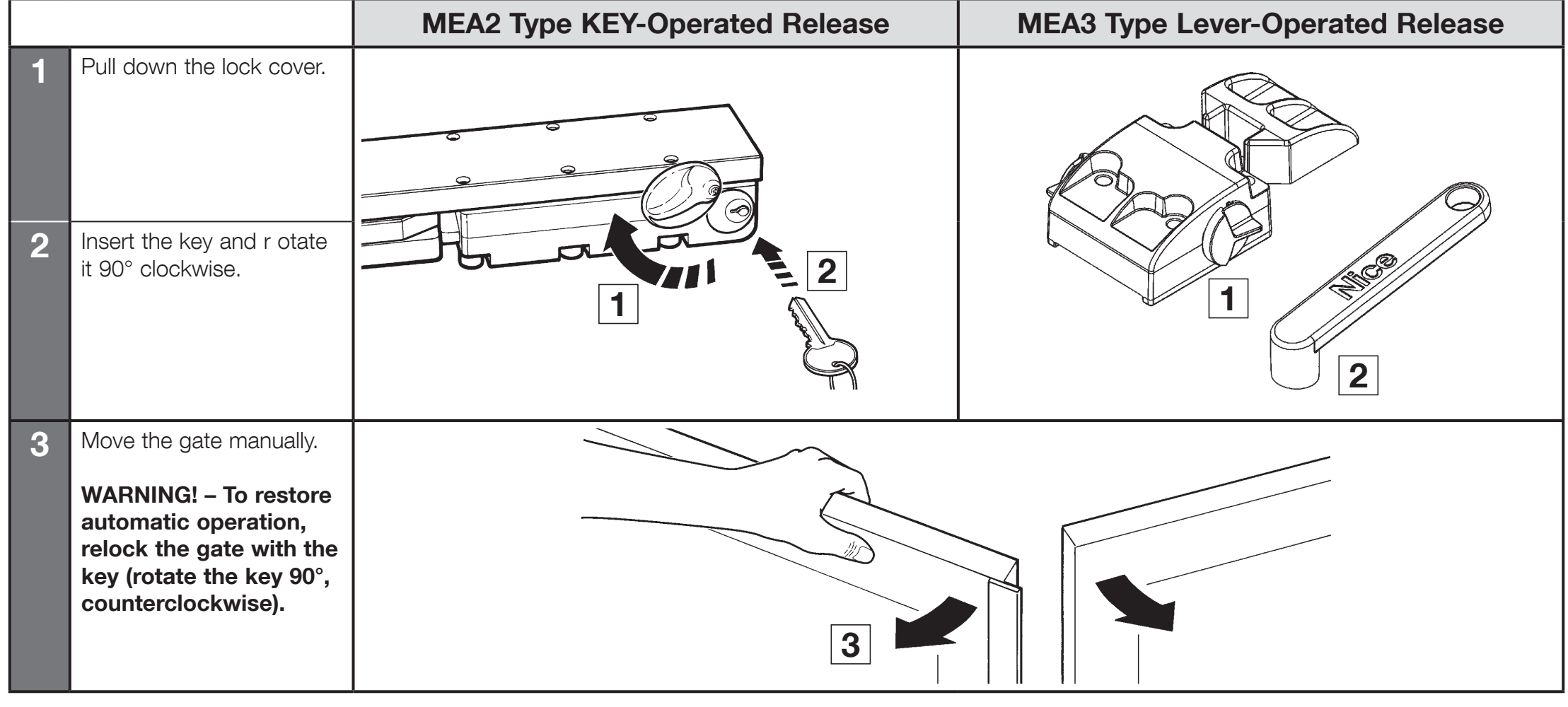

Manuel frikobling og genoptagelse af drift
Frikobl kun porten, når den står stille. Afbryd strømforsyningen, og sikr portfløjen mod utilsigtet bevægelse. Frikoblingsmekanismen skal være tilgængelig fra den nødvendige side, også ved strømsvigt.
| Mekanisme | Fremgangsmåde |
|---|---|
| MEA2 – nøgle | Træk låsedækslet af, sæt nøglen i, og drej den 90° med uret. Portfløjen kan nu bevæges manuelt. For at låse igen skal du dreje nøglen 90° mod uret. |
| MEA3 – greb | Sæt grebet i stjernehullet, og drej det for at frigøre forbindelsen som vist på illustrationen. Bevæg derefter portfløjen manuelt. Sæt mekanismen tilbage i låst position, før automatikken tages i brug. |
Kontrollér, at drevet er koblet til portfløjen, efter at det er låst igen, og fjern nøglen eller grebet. Tilslut strømmen igen, og gennemfør hele bevægelsen under opsyn. Hvis der opstår en fejl, skal porten forblive sikkert i manuel tilstand, og service tilkaldes.
Når drevet ikke fungerer korrekt
| Symptom | Kontrollér |
|---|---|
| Portfløjen er tung at bevæge, selv når den er frikoblet | Hængsler, den fælles akse for kassen og portfløjen, deformationer, snavs og stop. Fjern først den mekaniske årsag. |
| Der står vand i kassen | Afbryd strømforsyningen. Rengør, og kontrollér afløbet i henhold til vedligeholdelsesvejledningen. En tekniker skal kontrollere beskadigede elektriske dele. |
| Motoren kører, men portfløjen bevæger sig ikke | Genlåsning af frikoblingsmekanismen og forbindelsen mellem de mekaniske arme og portfløjen. |
| Forkert retning eller rækkefølge | Motorledninger og korrekt tildeling af enkodere, derefter ny indlæring af positioner. |
| L3/L4 blinker, eller positionerne passer ikke | Valg af den rigtige motor via DIP, begge mekaniske stop og afslutning af indlæringen. |
| Motoren starter ikke eller stopper | Strømforsyning, sikringer, STOP, fotoceller og antal blink fra styreenheden. Sæt ikke sikkerhedsanordningerne ud af funktion. |
| Kun fjernbetjeningen virker ikke | Batteriet, kodningskompatibiliteten, antennen og lagring af knappen i den korrekte modtager. |
Forbered motorens og styreenhedens mærkning, typen af fotoceller og modtager, LED-status, antal blink og det trin, hvor problemet opstår, inden du kontakter support. Kontakt os.
Vedligeholdelse og sikker brug
Få en tekniker til at udføre faglig kontrol og vedligeholdelse mindst hver sjette måned, og oftere ved krævende forhold i henhold til serviceplanen. Følgende opgaver og kraftmålinger skal udføres af en kvalificeret tekniker. Afbryd strømforsyningen og batteriet før vedligeholdelse, og sikr portbladet mod at bevæge sig.
- Rengør boksen og drænet, og kontrollér, at vandet kan løbe frit væk, samt kabelrørets tilstand.
- Kontrollér hængsler, mekaniske arme, fastgørelsen af motoren og stoppene; smør kontaktfladerne i henhold til monteringsvejledningen.
- Afprøv manuel frigørelse og efterfølgende låsning.
- Gentag den manuelle bevægelse langs hele bevægelsesbanen, testen af hver sikkerhedsanordning og den kvalificerede kraftmåling.
- Registrer kontroller og reparationer i serviceplanen. Brug ikke en beskadiget enhed.
Hold fotocellerne rene, fjernbetjeningerne uden for børns rækkevidde, og gå ikke ind i portbladets bane, mens det bevæger sig. Ved usædvanlig støj, øget modstand eller fejl skal automatikken slukkes, og en tekniker tilkaldes. Udfør ikke elektriske eller mekaniske reparationer selv.
Tekniske data og mål
| Parameter | MFAB3024HS |
|---|---|
| Motor og registrering | 24 V DC, magnetisk encoder; uden indbygget styreenhed |
| Strømforbrug | 6 A |
| Effektforbrug | 170 W |
| Omdrejningstal | 2,6 omdr./min. |
| Drejningsmoment | 180 Nm |
| Drift | 80 cyklusser/t; driftscyklus 80 % |
| Standardåbningsvinkel | Op til 110°; større vinkel med MEA1 kun til portblade op til 2,5 m |
| Kapslingsklasse og temperatur | IP67; −20 til +50 °C |
| Motorens vægt | 11 kg; boks og ekstraudstyr vurderes separat |
| Tilslutningskabel | 2 m |

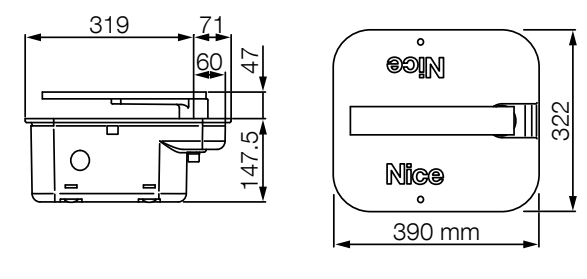

| Indbygningsmål i boksen | Grundmål 390 × 322 mm; boksens højde 147,5 mm og fremspringende del 47 mm ifølge tegningen. Den præcise indbygning bestemmes af den medfølgende boks |
| Boks | MFABBOX eller MFABBOXI |
Målene på fundamentgruben og højden for portbladets indbygning skal fastlægges ud fra den medfølgende boks, dræningen og byggeforholdene. Måltegningen erstatter ikke kontrol af hængslernes og boksens indbyrdes justering.
