NICE M-Fab MFAB3024 – separat underjordisk motor til svingport med en portfløj på op til 3,5 m/600 kg
| Produktets tilgængelighed: | inden for 3 dage | Vi afsender normalt varerne inden for 3 dage. |
|---|
inden for 3 dage
3.435,84 kr. inkl. moms
| Vægt |
|---|
| 11 kg |
Beskrivelse af produktet NICE M-Fab MFAB3024 – separat underjordisk motor til svingport med en portfløj på op til 3,5 m/600 kg
NICE M-FAB MFAB3024 er en selvstændig underjordisk irreversibel motor med 24 V DC-motor og magnetisk enkoder til én portfløj. Den indeholder ikke en styreenhed; til et nyt anlæg bruges NICE MC824HR30. Til to portfløje skal du bruge to motorer og én kompatibel styreenhed.
Motoren er skjult under hængselaksen, så den ikke påvirker portens udseende. Den er også velegnet, hvor der ikke er plads ved portfløjen til en lineær motor eller ledarmmotor. Selve boksen udgør det nederste leje for portfløjen. 24 V er motorens spænding; MC824HR30 har netforsyning på 230 V AC.
Styring og kompatibelt tilbehør
Begge 24 V M-FAB-motorer bruger styringen MC824H med enkoderindgange. MC824L er ikke en erstatning for denne motor. Ved en ældre MC824HR10 skal du følge fremgangsmåden for det faktisk monterede printkort; overfør ikke indstillingerne for MC824HR30 til en anden generation.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Styring af én eller to motorer. Tilslutning. | Til et nyt anlæg MC824HR30 / MCA1R30. Til ældre installation MC824HR10 / MCA1R10; erstatningsprintkort MCA1R10. Vælg tilslutningen efter det faktiske printkort. |
| Blinklys | Signalering af bevægelse. Strømforsyning og tilladt belastning bestemmes af styreenheden; udgangsdata. |
Andre advarselsblinklys vælg efter spændingen og den maksimale belastning på FLASH-udgangen på den faktisk monterede styreenhed. |
| Fotoceller | Beskyttelse af gennemkørselsområdet afhængigt af placering og driftsform. Tilslutning og indstilling. |
Tilslut kablede BlueBUS-fotocellepar til BLUEBUS. EPMOW kræver en radiogrænseflade NICE IBW tilsluttet BlueBUS; de tilsluttes ikke direkte med ledninger som EPMB. Ved FT210B får senderen på portfløjen strøm fra et batteri, mens modtageren tilsluttes BlueBUS med to ledninger. FT210B overfører også status for sikkerhedskanten. Relæfotoceller tilsluttes kontaktindgange, ikke BlueBUS. |
| Fjernbetjening | Fjernbetjening. Kodningstypen skal passe til den monterede modtager. ON3ELR hører til OXILR; ON3EBD hører til OXIBD. Parring af fjernbetjeninger. | |
| Modtager | Modtager til SM-styreenhedens stik. OXIBD og OXILR bruger forskellige radiosystemer; vælg senderne i henhold til modtageren. |
|
| Antenne | Bedre modtagelse fra fjernbetjeningen. Tilslut antennen til den monterede modtager; på OXIBD direkte til dens antenneklemmer. | |
| Tastatur | Adgang med kode. EDSWG skal passe til radiomodtageren; EDSB bruger BlueBUS og efterfølgende indlæring af enhederne. | |
| Nøglekontakt | Nøglebetjening via en potentialfri NO-kontakt til indgangen for trinvis betjening, åbning eller lukning. | |
| Elektriske låse | Anbefalet sikring af portblad over 2,5 m; udgang til lås. |
|
| Kortlæsere | Adgang med chip eller kort. ETPB tilsluttes BlueBUS; udfør enhedslæring efter montering. |
|
| Backup-strømforsyning | Drift ved strømsvigt. Vælg batteri efter styreenhedens generation og stik. |
Til MC824HR30 NICE PSS324. Ældre PS324 på MC824HR30 kræver, at Standby er slået fra (L4 = OFF), samt et kabel CABLA11 og den tilsvarende indstilling; tilslutning af backup. |
Motor, fundamentboks og frikobling
| Del af sættet | Det skal du bruge |
|---|---|
| Motor MFAB3024 | Én 24 V-motor med magnetisk encoder, 2 m tilslutningskabel, forbindelsesarm og mekanisk lukkestop. |
| Fundamentboks | MFABBOX i kataforetisk behandlet stål eller rustfrit stål MFABBOXI. Boksen indeholder et åbningsstop. Medfølger ikke ved køb af separat motor. |
| Manuel frikobling | NICE MEA2 med nøgle eller NICE MEA3 med håndtag. Frikoblingsmekanismen skal være tilgængelig og korrekt forbundet med portfløjen. |
| Styring og sikkerhed | MC824HR30, fotoceller, modtager, fjernbetjeninger og signallampe afhængigt af portens samlede udstyr. De er ikke indbygget i motoren. |
| Større åbningsvinkel | NICE MEA1 med kædetræk; kun til portfløje på op til 2,5 m og med passende udvendige stop. |
Både boks og motor kan bruges til højre- og venstrehængte portfløje. Kontrollér kompatibiliteten mellem den konkrete boks, forbindelsesarmen og frikoblingen ved udskiftning.

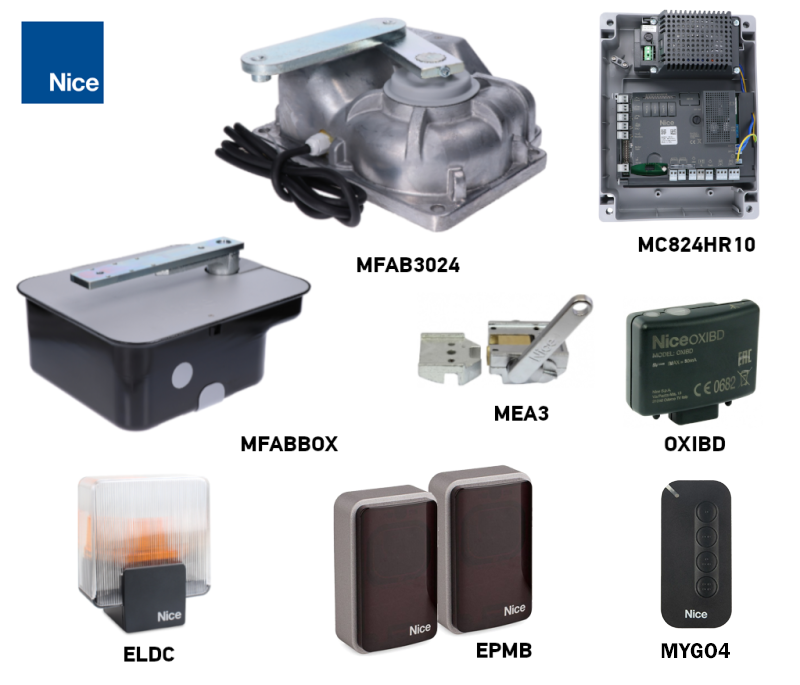

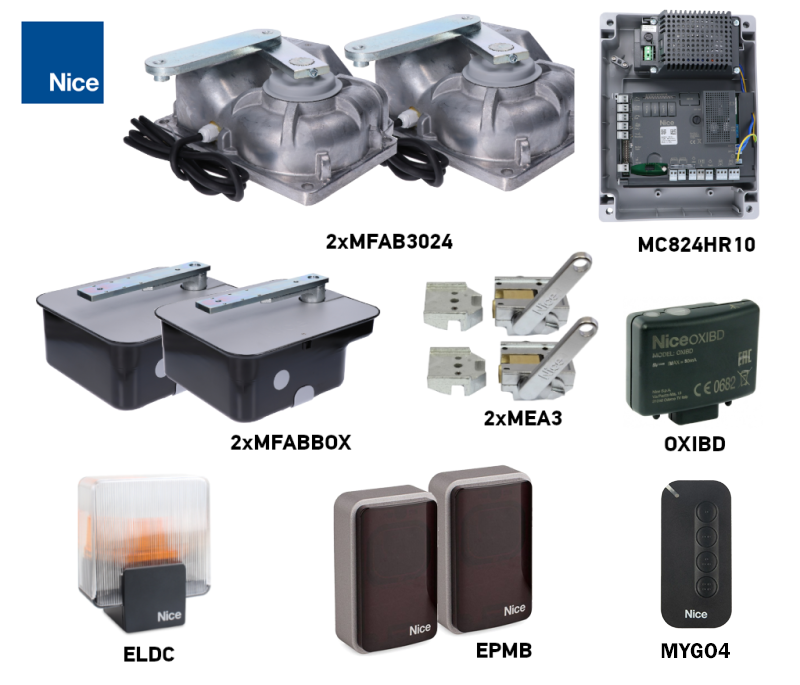

Sæt til én eller to portfløje
Sættene indeholder motor- og sikkerhedstilbehør som angivet nedenfor. Antallet af motorer svarer til antallet af portfløje; to motorer øger ikke grænsen for én portfløj. Vælg ud fra egnethedsdiagrammet.
| Én portfløj | Separat motor | To portfløje |
|---|---|---|
1 motor, 1 MFABBOX-boks, 1 MEA3-frikobling. MC824HR30, OXIBD, 1 MYGO4-fjernbetjening, 1 par EPMB-fotoceller og ELDC-signallampe. | Separat motor MFAB3024
Én 24 V DC-motor. Boks, frikobling, styreenhed og sikkerhedsudstyr vælges separat. |
2 motorer, 2 MFABBOX-bokse, 2 MEA3-frikoblinger. MC824HR30, OXIBD, 1 MYGO4-fjernbetjening, 1 par EPMB-fotoceller og ELDC-signallampe. |
Portens længde, vægt og drift
Ved valg af et nyt sæt skal portfløjens længde være højst 3 m. Ifølge diagrammet er en vægt på 600 kg tilladt for en portfløj på op til 2,5 m; ved 3 m gælder den lavere grænse, der er angivet i diagrammet. Brug ikke den ældre angivelse på op til 3,5 m som en generel grænse for et nyt sæt; få bekræftet, at den konkrete udførelse er egnet til længere portfløje.
| Parameter | Grænse og betingelse |
|---|---|
| Længde på én portfløj | Op til 3 m for et nyt sæt; kontrollér samtidig vægten i diagrammet. |
| Vægt på én portfløj | Højst 600 kg for en portfløj på op til 2,5 m. |
| Drift | 76 cyklusser/time ved 90°; halvt så mange ved 180°, dvs. 38 cyklusser/time. Motorens nominelle driftscyklus er 80 %. |

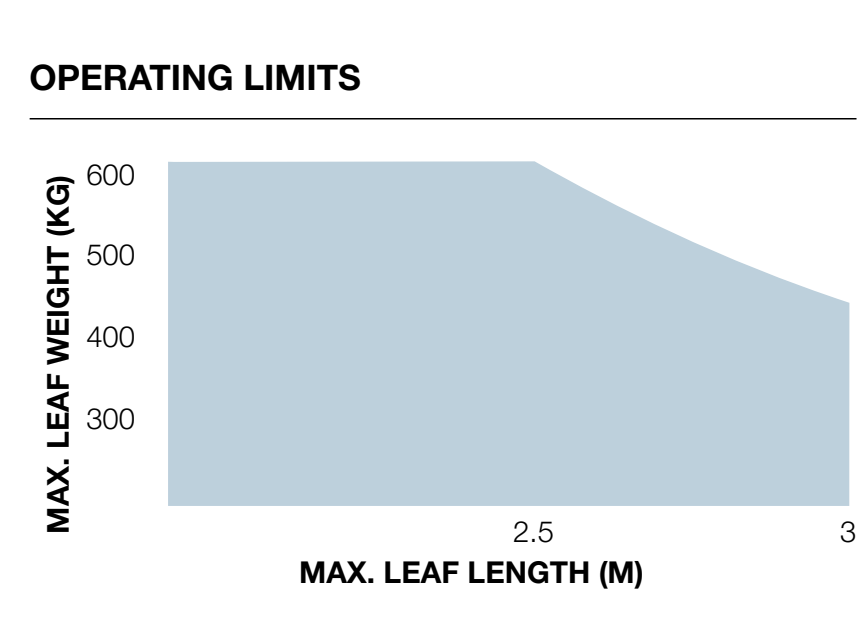

Diagrammets vandrette akse viser længden af én portfløj i meter, og den lodrette akse viser dens vægt i kilogram. Kombinationen skal holde sig inden for det blå område; brug ikke denne portautomatik uden for området.
Ved tæt beklædning, en høj port eller kraftig vind kan den tilladte belastning være lavere. Hængslernes modstand, portfløjens form og fastgørelsens styrke har også betydning. Portfløjen skal kunne bevæges jævnt manuelt over hele bevægelsesbanen og må ikke begynde at bevæge sig af sig selv, når den slippes.
Driftscyklus 80 % betyder ikke, at motoren kan køre uafbrudt uden pauser. Den faktiske driftsintensitet påvirkes af åbningsvinkel, belastning, temperatur samt indstillet acceleration og deceleration. En større åbningsvinkel forlænger bevægelsen og reducerer det tilgængelige antal cyklusser.
Montering af boks og fastgørelse af portfløj
Tappen i fundamentboksen og alle portfløjens hængsler skal være på samme akse. Drejeaksen må ikke ændre sig under bevægelsen. Manglende akserethed belaster både portautomatikken og porten og kan ikke afhjælpes ved at øge kraften. Montering af portautomatikkens fundamentboks.
- Kontrollér portfløjens bæreevne og tilstand, pladsen til åbning samt adgang til dækslet og frikoblingen. Hvis portfløjen har en gangdør, skal åbning af denne blokere portautomatikkens bevægelse.
- Forbered et fundamenthul, et kabelrør og et effektivt drænrør.
- Fastgør beslaget til åbningsstoppet på boksen, inden den støbes fast. Følg dets orientering og mål som vist på illustrationen af stop.
- Placér boksen vandret i betonen med tappen nøjagtigt under den øverste hængsels akse.
- Montér betjeningsarmen sammen med kuglen på tappens boks. Svejs portfløjen solidt fast på frikoblingsarmen som vist på illustrationen; portfløjen skal fortsat være sikkert monteret i hængslerne.
- Smør kontaktfladerne med et egnet smøremiddel, og smør lejet gennem smøreniplen.
- Sæt motoren i den korrekte position. Sæt beslaget til lukkestoppet i det tilhørende hul, og fastgør motoren med de fire selvlåsende møtrikker og de medfølgende skiver.
- Forbind motoren med portfløjen ved hjælp af forbindelsesarmen. Indstil begge stop, og kontrollér hele bevægelsesbanen manuelt.
- Før kablet ud gennem kabelrøret, så det føres uden om boksen. En eventuel elektrisk samledåse skal være placeret uden for den nedgravede boks.
Betegnelser på illustrationen af akserethed: 1 hængsel, 2 boksens tap, 3 betonfundament.
Betegnelser på illustrationen af motorens forbindelse til portfløjen: 1 frikoblingsarm, 2 forbindelsesarm, 3 kugle, 4 betjeningsarm, 5 tap. Den præcise montering afhænger af den faktiske boks og dens tegning.
Motorens metalhus har IP67-beskyttelsesklasse. Beskyttelsesklassen erstatter ikke dræning eller regelmæssig rengøring af boksen; boksen må ikke stå permanent under vand. Der må ikke være elektriske samlinger i fundamentboksen. Montering og nettilslutning skal udføres af en kvalificeret tekniker.
Mekaniske stop og åbningsvinkel
I en standardopsætning er den maksimale åbningsvinkel 110°. Lukkestoppet leveres med motoren, og åbningsstoppet med fundamentboksen. Endepositionerne indstilles ved at placere dem; der er ikke tale om elektriske endestop.
Med tilbehøret NICE MEA1 kan der opnås en større åbningsvinkel på op til 360°, kun ved en fløj på op til 2,5 m. Kædetrækket kræver egnede udvendige stop og en vurdering af hele fløjens bevægelsesbane. En større åbningsvinkel kan ikke opnås alene ved at ændre styringens programmering.
Spænd låsemøtrikkerne på stoppene efter justering. Ved en fløj, der er længere end 2,5 m anbefales en elektrisk lås NICE PLA10 eller NICE PLA11; tilslutning til ELS-udgangen.
Tilslutning af motor og magnetisk encoder
Afbryd netforsyningen og backupbatteriet før tilslutning. Det medfølgende motorkabel er 2 m. Ved forlængelse skal der anvendes en egnet samledåse uden for boksen; samling af ledere i boksen er forbudt.
| MFAB3024-ledningsføring | Tilslutning til MC824H |
|---|---|
| Blå og brun | 24 V DC-forsyningspar til M1 eller M2. Styringen vender forsyningens retning; der er ikke tale om en fast, permanent +/−-tilslutning. |
| Sort og grå | ENC1 ved M1 eller ENC2 ved M2. Encoderen på MC824H kræver ikke korrekt polaritet; tilslut den aldrig til motorens strømforsyning. |
| Gul/grøn | Beskyttelsesleder PE; brug den ikke til motorforsyning eller som encoderledning. |
Ved én fløj skal du bruge M2 og ENC2, M1 forbliver ubrugt. Ved to fløje åbner M2 først og lukker sidst, mens M1 lukker først. Hver encoder skal høre til samme motor som dens motorledning.
For MC824HR30 er motorledningen inklusive PE 3 × 1,5 mm² og encoderen 2 × 1,0 mm²; begge ledninger må højst være 10 m mellem styreenheden og motoren. De kan erstattes af ét kabel på 5 × 1,5 mm². Kablerne skal være egnede til det pågældende miljø og beskyttet mod vand. Komplet ledningsføring for MC824HR30.
Klemmer og strømforsyning til tilbehør på MC824HR30
| Tilslutning | Spænding, polaritet og grænse |
|---|---|
| Hjælpeforsyning | + er den venstre klemme i SbS-parret, − er den højre klemme i STOP-parret, når man ser på enheden med de læselige mærkninger STOP og SBS som på billedet. 24 V DC −30/+50 %, højst 200 mA i alt; forsyningen er også aktiv i Standby. |
| BLUEBUS | To ledere til kompatible EPMB og andre enheder. Uden polaritet; det er ikke en universel 24 V-udgang til vilkårligt tilbehør. |
| FLASH | 12 V DC, højst 21 W; for eksempel ELDC. Tilsluttes til den separate FLASH-udgang, ikke til hjælpeforsyningen STOP/SbS. |
| ELS | 12 V AC, højst 15 VA til elektrisk lås; uden +/−-polaritet. Vælg udgangsfunktion efter den tilsluttede belastning. |
| OGI | Indikator for åben port: 24 V DC, højst 4 W. Udgangsfunktionen afhænger af styringens indstilling. |
| SbS / OPEN / CLOSE | Styring via potentialfri NO-kontakt; tilfør ikke ekstern spænding til kommandoindgangen. Kontakten har ingen +/−-polaritet. |
| STOP | Sikkerhedskontakt NO/NC eller resistiv sikkerhedskant på 8,2 kΩ afhængigt af tilslutningen og den efterfølgende indlæring. Det er ikke et universelt forsyningspar. |
Tilslut belastningen til udgangene FLASH og OGI i overensstemmelse med dens mærkning og styringens diagram; forveksl dem ikke med hjælpeparret STOP/SbS. Læg tilbehørets strømforbrug sammen, da konstant strømforsyning forkorter batteriets driftstid. Detaljeret hjælpeforsyning.
Fotoceller og sikkerhedsindgange
Tilslut kompatible enheder til BLUEBUS med to ledere uden hensyn til polariteten. Hvert fotocellepar skal have sin egen funktionsadresse; jumperne på TX og RX i samme par skal være ens. Adressen FOTO 3 anvendes ikke på denne fløjløsning. Placering, adresser og reaktioner fremgår af tilslutning og adressering af fotoceller på MC824HR30.
Foretag en ny indlæring efter tilføjelse eller fjernelse af en fotocelle eller en STOP-enhed. Fotoceller er en supplerende beskyttelse; de erstatter ikke korrekt mekanik, beskyttelse af alle risikoområder eller kraftmåling.
Første opstart og indlæring
Kontrollér først manuel betjening, dræning, mekaniske stop, jordforbindelse og sikkerhedsanordninger. Drevet skal være låst til automatisk drift. Udfør indlæringen med portens bevægelsesbane fri og under opsyn af en tekniker.
Valg af motor på MC824HR30

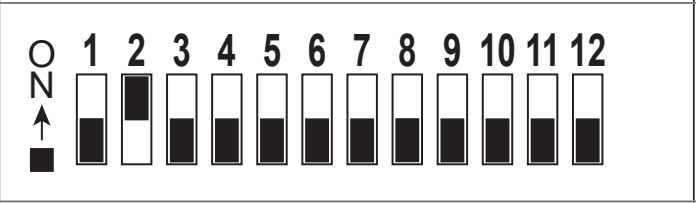

Indstil motorvælgeren før indlæring af positionerne: MFAB3024 – kun DIP 2 til ON, alle andre DIP 1–12 til OFF. I Oview-servicegrænsefladen vises dette valg som ME3024. ON-positionen vender mod kontaktnumrene på illustrationen. Indstillingen skal passe til motoren, ikke til sættets handelsbetegnelse.
Registrering af BlueBUS- og STOP-enheder
Når strømmen er tilsluttet, skal BlueBUS blinke én gang i sekundet, og FLASH skal være slukket. Mens porten står stille, skal du holde OPEN ▲ + STOP/SET nede i ca. 3 sekunder; slip, når L1/L2 blinker hurtigt. Vent, til registreringen er afsluttet: LED'en STOP lyser, og L1/L2 slukker. Registrering skal også udføres uden tilsluttede enheder og efter hver ændring af konfigurationen.
Automatisk indlæring af endepositioner
- Kontrollér vælgerens indstilling, tildelingen af M1/M2 og ENC1/ENC2 samt begge mekaniske stop.
- Hold CLOSE ▼ + STOP/SET nede i ca. 5 sekunder; slip knapperne, når L3/L4 blinker hurtigt.
- Ved to portfløje følger langsom lukning af M1, langsom lukning af M2, langsom åbning af M2 og M1 med kontrolleret tidsforskydning samt hurtig lukning af begge. En enkeltfløjet konfiguration bruger kun M2.
- Når processen er afsluttet, slukker L3/L4. Afprøv åbning, lukning, deceleration og korrekt rækkefølge for portfløjene.
Stop straks bevægelsen med OPEN eller CLOSE, hvis retningen eller rækkefølgen er forkert. Efter at både strømforsyningen og batteriet er afbrudt, ændres tildelingen, når portfløjene byttes om M1/M2 sammen med de tilsvarende ENC; ved omvendt retning korrigeres kun motorparret. Brug ikke beskyttelseslederen eller encoderen til at ændre retningen. Udfør derefter indlæringen igen.
Aktivering af en fotocelle eller STOP afbryder indlæringen, og L1 begynder at blinke. Fjern årsagen, og begynd forfra. Manuel finjustering, SA/SC-positioner og blandet indlæring er beskrevet i styreenhedens vejledning; blandet indlæring bygger videre på den foregående automatiske indlæring.
Afprøvning og overdragelse af porten
Teknikeren skal afprøve alle anvendte betjeninger, fotoceller, STOP og sikkerhedskanter i deres arbejdspositioner, stoppens styrke, manuel frikobling og kræfterne på hele porten. Indstilling af kraft eller hastighed må ikke skjule mekanisk modstand. Brug først automatikken, når afprøvningen er bestået; overdrag nøglerne og vedligeholdelsesplanen.
Indstillinger, fjernbetjeninger og service af styreenheden
| Det skal du bruge | Fremgangsmåde og betingelse |
|---|---|
| Automatisk lukning | Aktivering af funktionen og sikkerhedsbetingelser |
| Pausetid | Tiden fra åbning til automatisk lukning |
| Motorhastighed | Hastigheden skal være sikker for hele porten |
| Motorkraft | Fjern først den mekaniske modstand |
| Delvis åbning | Kun M2-portfløjen eller begge portfløje, afhængigt af valget |
| Fjernbetjeninger og antenne | Parring med den faktisk installerede modtager |
| Reservestrømforsyning | PSS324 eller den ældre PS324 med korrekt adapter og indstilling |
| Fejlsignaler og nulstilling | Find først årsagen; nulstilling af printkortet og sletning af radioindstillinger er to forskellige handlinger |
Detaljerede intervaller, LED'er og fabriksindstillinger findes i programmeringen af MC824HR30. Følg den pågældende fremgangsmåde ved et ældre printkort. Gentag sikkerhedsafprøvningen efter ændring af kraft, hastighed eller stop.
Manuel frikobling og genoptagelse af driften
Frikobl kun porten, når den står stille. Afbryd strømforsyningen, og sikr portfløjen mod utilsigtet bevægelse. Frikoblingsmekanismen skal være tilgængelig fra den nødvendige side, også ved strømsvigt.
| Mekanisme | Fremgangsmåde |
|---|---|
| MEA2 – nøgle | Træk låsedækslet af, sæt nøglen i, og drej den 90° med uret. Portfløjen kan nu bevæges manuelt. Drej nøglen 90° mod uret for at låse igen. |
| MEA3 – håndtag | Sæt håndtaget i den stjerneformede åbning, og drej det for at frigøre forbindelsen som vist på illustrationen. Bevæg derefter portfløjen manuelt. Sæt mekanismen tilbage i låst position, før automatikken tages i brug. |
Når mekanismen er låst igen, skal du kontrollere forbindelsen mellem drevet og portfløjen og fjerne nøglen eller håndtaget. Tilslut strømmen igen, og gennemfør hele bevægelsen under opsyn. Hvis porten er defekt, skal den forblive sikkert i manuel tilstand, og der skal tilkaldes service.
Når drevet ikke fungerer korrekt
| Symptom | Kontrollér |
|---|---|
| Portfløjen er svær at bevæge, selv når den er frikoblet | Hængsler, den fælles akse mellem boksen og portfløjen, deformationer, snavs og stop. Fjern først den mekaniske årsag. |
| Der står vand i boksen | Afbryd strømforsyningen. Rengør, og kontrollér afløbet i henhold til vedligeholdelsesvejledningen. Beskadigede elektriske dele skal kontrolleres af en tekniker. |
| Motoren kører, men portfløjen bevæger sig ikke | Genindkobling af frikoblingsmekanismen og forbindelsen mellem de mekaniske arme og portfløjen. |
| Forkert retning eller rækkefølge | Motorledninger og korrekt tildeling af encodere, derefter ny indlæring af positioner. |
| L3/L4 blinker, eller positionerne passer ikke | Valg af korrekt DIP-motorindstilling, begge mekaniske stop og at indlæringen er afsluttet. |
| Motoren starter ikke eller standser | Strømforsyning, sikringer, STOP, fotoceller og antal blink fra styreenheden. Sikkerhedsanordninger må ikke omgås. |
| Kun fjernbetjeningen virker ikke | Batteriet, kodningskompatibiliteten, antennen og knapindlæringen i den korrekte modtager. |
For at få hjælp skal du have motorens og styreenhedens mærkning, typen af fotoceller og modtager, LED-status, antal blink og det trin, hvor problemet opstår, klar. Kontakt os.
Vedligeholdelse og sikker brug
Lad en tekniker udføre faglig kontrol og vedligeholdelse mindst hver sjette måned, og oftere under krævende forhold i henhold til serviceplanen. Følgende opgaver og kraftmålinger skal udføres af en kvalificeret tekniker. Afbryd strømmen og batteriet før vedligeholdelse, og sørg for, at portfløjen ikke kan bevæge sig.
- Rengør boksen og drænet, og kontrollér, at vandet kan løbe frit væk, og at kabelbeskyttelsesrøret er i god stand.
- Kontrollér hængsler, mekaniske arme, fastgørelsen af motoren og stoppene; smør kontaktfladerne i henhold til monteringsvejledningen.
- Afprøv manuel frigørelse og efterfølgende låsning.
- Gentag den manuelle bevægelse langs hele bevægelsesbanen, afprøv hvert sikkerhedselement, og få udført en kvalificeret kraftmåling.
- Registrér kontroller og reparationer i serviceplanen. Brug ikke en beskadiget enhed.
Hold fotocellerne rene, fjernbetjeningerne uden for børns rækkevidde, og gå ikke ind i portfløjens bevægelsesbane, mens den er i bevægelse. Sluk automatikken, og tilkald en tekniker ved usædvanlig støj, øget modstand eller funktionsfejl. Udfør ikke elektriske eller mekaniske reparationer selv.
Tekniske data og mål
| Parameter | MFAB3024 |
|---|---|
| Motor og registrering | 24 V DC, magnetisk encoder; uden indbygget styreenhed |
| Strømforbrug | 5 A |
| Effektforbrug | 120 W |
| Omdrejningstal | 1,4 omdr./min. |
| Drejningsmoment | 250 Nm |
| Drift | 76 cyklusser/t ved 90°; 38 cyklusser/t ved 180°; driftscyklus 80 % |
| Standardåbningsvinkel | Op til 110°; større åbningsvinkel med MEA1 kun for portfløje op til 2,5 m |
| Kapslingsklasse og temperatur | IP67; −20 til +50 °C |
| Motorens vægt | 11 kg; boks og øvrigt udstyr vurderes separat |
| Strømkabel | 2 m |
| Monteringsmål i boksen | Grundplan 390 × 322 mm; boksens højde 147,5 mm og fremspringende del 47 mm ifølge tegningen. Den præcise montering afhænger af den medfølgende boks |
| Boks | MFABBOX eller MFABBOXI |
Bestem målene på fundamentgruben og højden for montering af portfløjen ud fra den medfølgende boks, dræningen og byggeforholdene. Måltegningen erstatter ikke kontrol af hængslernes og boksens akser.
Produktvisning
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
