NICE Toona TO5024I – separat 24 V-drev til svingport op til 5 m i henhold til belastningsdiagrammet
| Produktets tilgængelighed: | inden for 3 dage | Vi afsender normalt varerne inden for 3 dage. |
|---|
inden for 3 dage
4.740,20 kr. inkl. moms
| Vægt |
|---|
| 11 kg |
Beskrivelse af produktet NICE Toona TO5024I – separat 24 V-drev til svingport op til 5 m i henhold til belastningsdiagrammet
NICE Toona TO5024I er en selvstændig 24 V DC-motor til én portfløj. NICE betegner den som en variant til intensiv brug; sammenlignet med TO5024 har den en højere nominel kraft, og ved nominel kraft angives 75 cyklusser i timen. En længde på 5 m og en vægt på 600 kg er ydergrænser; den tilladte kombination fremgår af grafen for den konkrete model.
24 V angiver motorens spænding. Netforsyning, radio, sikkerhedsanordninger og indlæring af positioner afhænger af den faktisk monterede styreenhed. For den aktuelle MC824HR30/MCA1R30 brug dens egen manual; følg vejledningen til MCA1R10-kortet ved den ældre MC824HR10.
| Hurtig navigation | |
|---|---|
| Pakning | Grænser |
| Levetid | Montering |
| Tilslutning | Stop |
| Tilbehør | Styreenhed |
| Frikobling | Parametre |
| Vedligeholdelse | Manual |
| Tilbehør – klemmer og polaritet | Manual PDF |
- Selvlåsende
- 24 V
- Magnetisk encoder
- Med stop til åbning
- Variant til intensiv brug ifølge NICE
Hvad følger med et separat drev?
| Medfølger ifølge NICE | Formål |
|---|---|
| TO5024I-motor | Drev til én portfløj. |
| Forreste og bageste beslag med monteringsplade | Fastgørelse til portfløj og stolpe. |
| Forbindelsesdele og frikoblingsnøgler | Montering af drevet på beslagene samt manuel betjening ved strømsvigt. |
Det præcise antal dele afhænger af den leverede version; kontrollér pakken ud fra figur 1 i NICE-manualen. Ankerbolte og rawlplugs til stolpen eller muren leveres separat, afhængigt af underlaget. Vælg styreenhed og sikkerhedstilbehør efter den konkrete løsning.
Anvendelsesområde
TO5024I: Ved 5 m viser grafen cirka 250 kg; grænsen på 600 kg gælder kun ved længder på cirka 1,8 m eller derunder. Vurder også modstanden ved bevægelse, portfløjens fyldning og vinden. Grafen viser anvendelsesgrænsen, ikke en garanteret levetid.
Levetid efter belastning
Læg de relevante indeks for vægt, længde og miljøforhold sammen for hver portfløj. Aflæs det omtrentlige antal cyklusser på den originale graf. Beregningen er producentens estimat, ikke en garanti for levetiden.
| Påvirkning af én portfløj | Indeks |
|---|---|
Vægt op til 300 kg | 0 % |
Over 300 til 400 kg | 10 % |
Over 400 til 500 kg | 20 % |
Over 500 kg | 30 % |
Længde 2–3 m | 0 % |
Længde over 3 til 4 m | 10 % |
Længde over 4 til 5 m | 20 % |
Temperatur over 40 °C, under 0 °C eller luftfugtighed over 80 % | 20 % |
Lukket portfløj | 15 % |
Vindudsat område | 15 % |
| NICE-graf |
|---|
|
Kompatible styreenheder
Aktuel: MC824HR30/MCA1R30. Ældre kompatibel løsning: MC824HR10/MCA1R10; brug manualen til det pågældende kort. Motoren sælges også separat, så kontrollér den konkrete pakkes styreenhed ud fra pakkens indhold.
I. Montering af det bageste beslag
Fastgørelse af beslagene: Til en almindelig stålkonstruktion anbefales som tommelfingerregel en stolpe på 120 × 120 mm. En profil på 100 × 100 mm kan anvendes efter vurdering af materiale, godstykkelse, højde, fundament, forankring og vindbelastning. Stolpens dimensioner alene bekræfter ikke, at monteringen er tilstrækkeligt stærk.
Mål hængslets forskydning C, og fastlæg ud fra den originale monteringsgraf B, åbningsvinklen og A. A og B bør være omtrent ens; B-værdier under linjen t frarådes af NICE. Hvis stolpen eller hængslets forskydning ikke gør det muligt at bevare geometrien, skal beslaget tilpasses, eller der skal anvendes det forlængede bagbeslag PLA6. Ved åbning udad er et forlænget bagbeslag nødvendigt; fastlæg målet ud fra den faktiske port. Mål de medfølgende beslag op, og kontrollér portfløjens fulde bevægelse, før de svejses fast.
Tegning af åbning indad
Tegning af åbning udad
Den bageste konsols placering bestemmer den opnåelige åbningsvinkel og belastningen på motoren. Aflæs afstandene A/B/C på den tydeligt markerede TO5024I-graf; afkort eller fastgør ikke konsollen ved svejsning, før hele geometrien er afprøvet.
Monteringsgraf for NICE Toona 5 til TO5024I
Eksempel på aflæsning af A/B/C
Beregningsmetode:
- Mål C som vist på porttegningen.
- Tegn en vandret linje fra C på grafen, og aflæs B.
- Skæringspunktet med den anbefalede r.i.l.-linje angiver den maksimale vinkel; aflæs A på den lodrette linje.
- Hvis vinklen ikke passer, skal A justeres og om nødvendigt også B, så de bliver omtrent ens. Brug ikke B under linje t.
Overfør målene A og B fra grafen til den faktiske port, før den bageste konsol fastgøres. Hvis den medfølgende konsol skal afkortes, skal du først tilpasse den efter en afprøvning af geometrien og derefter fastgøre den solidt til monteringspladen.
1. Skær konsollen til den ønskede længde
2. Svejs den afkortede konsol fast på monteringspladen
Den medfølgende bageste konsol til Toona 4–5-serien er 150 mm lang. Ved større afstand til hængslet eller åbning udad skal du bruge PLA6 og kontrollere konsollernes placering igen ved hjælp af grafen.
Før den bageste konsol fastgøres, skal du kontrollere, at den forreste konsol kan placeres på en fast del af portbladet, da der er en højdeforskel mellem den forreste og den bageste konsol, som vist på billedet.
Højdeforskel F = 34 mm er angivet af NICE for Toona 4–5. Mål de faktisk leverede konsoller, før de fastgøres endeligt, og kontrollér, at portbladet kan bevæge sig frit gennem hele bevægelsesområdet.
NICE Toona – højdeforskel mellem konsollerne F = 34 mm
Når geometrien er kontrolleret, skal den bageste konsol fastgøres solidt til stolpen eller muren med passende skruer, rawlplugs og skiver, der passer til underlaget. Dette monteringsmateriale medfølger ikke motoren.
II. Montering af den forreste monteringskonsol
Placér den forreste konsol på portbladet i henhold til det faste monteringsmål D = 880 mm. Aflæs værdien E i tabellen for den A-værdi, der blev valgt ved montering af den bageste konsol.
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
Den medfølgende forreste konsol er beregnet til svejsning. Hvis den skal skrues fast, skal du bruge en passende NICE PLA8-konsol.
- Aflæs værdien E i tabellen for den valgte A-værdi.
- Montér den forreste konsol med en højdeforskel på F = 34 mm i henhold til NICE-tegningen.
- Fastgør den forreste konsol til en fast del af portbladet; ved svejsning skal den først hæftes, og bevægelsen skal kontrolleres igen, før svejsningen færdiggøres.
III. Montering af portmotoren på den bageste konsol
Montering af NICE Toona-motoren på den bageste konsol
- Fastgør motoren til konsollen som vist på billedet ved hjælp af den medfølgende bageste konsolbolt, skive og møtrik.
- Spænd møtrikken helt til, og løsn den derefter 1/10 omdrejning, så der er et minimalt spillerum mellem delene som angivet af NICE.
IV. Montering af portmotoren på den forreste konsol
Montering af NICE Toona-motoren på den forreste konsol
- Fastgør motoren til konsollen som vist på billedet ved hjælp af den medfølgende bolt og skive.
- Spænd den forreste fastgørelse helt til i henhold til NICE-monterings tegningen.
V. Indstilling af det mekaniske bevægelsesstop
TO5024I har et indvendigt mekanisk stop for åbning. Ved indstillingen skal du overholde det område, der på NICE-tegningen er angivet som 100 mm maks. Indstil den lukkede position og de nødvendige udvendige stop med udgangspunkt i hele porten og den monterede styreenhed.
Indstilling af den mekaniske endestop for NICE Toona-motorens bevægelse
- Frigør motoren i henhold til vejledningen til frigørelse af motoren
- Løsn skruen til det mekaniske endestop
- Flyt manuelt portbladet til den ønskede åbne position
- Flyt hele det mekaniske endestop hen til stiften, og spænd skruen som vist på billedet
- Flyt manuelt portbladet til lukket position, og lås motoren
Motorens kabelføring og tilslutning
Afbryd strømforsyningen før tilslutning. 24 V DC er motorens spænding; strømforsyningen til styreenheden og tilbehørets udgange skal vurderes separat. Motoren har et separat ledningspar til motoren og et par til enkoderen. På motorer i serie 4–5 er klemmerne mærket som vist på billedet; til serie 6–7 skal du bruge det separate billede for denne serie. Tilslutningen på styrekortet skal udelukkende bestemmes ud fra det faktiske kort i installationen. Ved en port, der åbner udad, ændres polariteten på motorens strømforsyning ifølge NICE; tilslut ikke enkoderen som motorforsyning.
Efter tilslutningen skal du kontrollere bevægelsesretningen, stoppositionerne og sikkerhedsanordningerne i henhold til manualen til den konkrete styreenhed. Elektrisk tilslutning og test skal udføres af en fagkyndig person.
Kontrol før første opstart
Overlad montering, elektrisk tilslutning og idriftsættelse af den automatiske port til en kvalificeret tekniker. Før strømmen tilsluttes, skal portbladet kunne bevæges jævnt gennem hele banen uden at sætte sig fast, når motoren er frigjort, og beslagene og stolpen skal sidde solidt fast.
- Når tilslutningen er udført i overensstemmelse med den faktiske styreenhed, skal du kontrollere bevægelsesretningen og indstille positionerne i henhold til dens vejledning. Kraftindstillingen foretages på styreenheden, ikke på selve motoren.
- Test åbningsstoppet, sikkerhedsfotocellerne, eventuelle sikkerhedskanter, STOP-betjeningen og den manuelle frigørelse. Teknikeren skal kontrollere, at kræfterne er sikre, og ved en ganglåge i portbladet også kontrollere, at motoren blokeres, når lågen åbnes.
- Udlever instruktionerne til frigørelse og vejledningen til den faktisk installerede styreenhed til kunden.
Tilslutning af tilbehør til MC824HR30
Følgende klemmer hører til styreenheden MC824HR30/MCA1R30 i en installation med motoren TO5024I, ikke til selve motoren. Afbryd både netstrømmen og reservebatteriet før arbejdet. Brug det tilhørende diagram, hvis der anvendes et andet kort.
| Tilbehør | Klemmer, spænding og polaritet |
|---|---|
| BlueBUS-fotoceller | Kompatible fotoceller, for eksempel EPMB, tilsluttes med to ledninger til BlueBUS. + og − er ikke polaritetsbestemte. Indstil adressen, og gentag indlæringen, når enhederne er ændret. |
| STOP og kommandoer | Indgangen STOP accepterer en potentialfri NO- eller NC-kontakt eller en enhed med en modstand på 8,2 kΩ; dens status indlæres. SbS, Open og Close accepterer en potentialfri NO-kontakt på det relevante klemmepar. Kontakterne har ingen +/−, og tilfør ikke indgangen ekstern spænding. |
| Hjælpestrømforsyning | Højre klemme i STOP-parret = −, venstre klemme i SbS-parret = +, når billedet nedenfor vendes som vist (mærkningerne er over klemmerne). Strømforsyning til en egnet læser eller et modul: 24 V DC (−30 % til +50 %), maks. 200 mA, også i standby. Tilslut modulets kommandorelé separat som en potentialfri kontakt; kontrollér modulets tilladte spændingsområde og strømforbrug. |
| Blinklys, lås, kontrollampe | FLASH: 12 V DC, maks. 21 W; ELS: 12 V AC, maks. 15 VA, uden fast +/−; OGI: 24 V DC, maks. 4 W. For FLASH/OGI angiver diagrammet ikke rækkefølgen af +/− på klemmeparret, så gæt ikke; ved et polariseret produkt skal mærkningen på både kortet og produktet kontrolleres. Udgangenes funktion kan være ændret afhængigt af programmeringen. |
| Radio og reserveforsyning | Den stikmonterede modtager skal sættes i stikket SM, og reservebatteriet i dets eget stik i henhold til det installerede kort. De må ikke tilsluttes BlueBUS eller motorklemmerne. |
Du finder detaljer om klemmernes placering, indlæring og test af sikkerhedsanordninger i den separate vejledning til styreenheden MC824HR30.

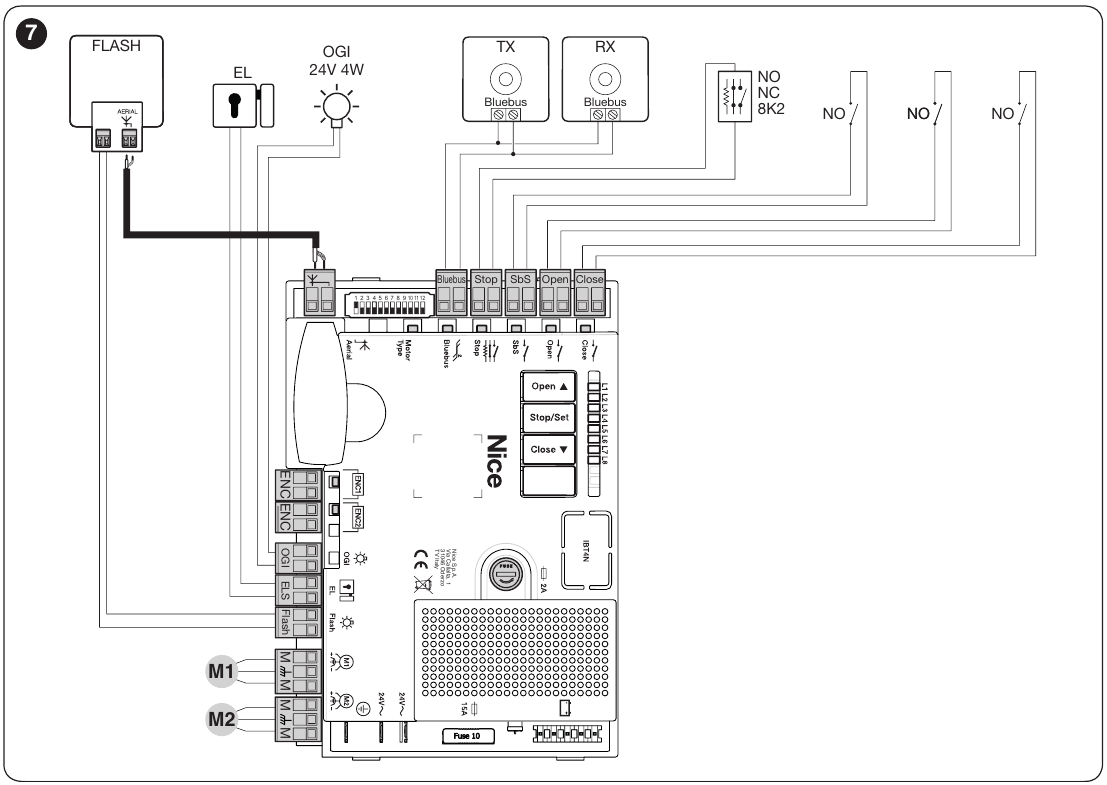

Ældre installation MC824HR10/MCA1R10
Brug R10-diagrammet til et sæt med dette kort. Til hjælpeudstyr angiver producenten STOP = −, SbS = +, 24 V DC, maks. 200 mA også i standby. Den oprindelige R10-tegning angiver dog ikke separat, hvilken kontakt i STOP/SbS-parret der er strømforsyningskontakten. Tilslut først hjælpestrømforsyningen, når den relevante kontakt er kontrolleret på det faktiske kort; overfør ikke placeringen fra R30 hertil. Tilslut relækommandoen separat til SbS-klemmeparret som en potentialfri NO-kontakt; tilfør ikke indgangen ekstern spænding. Slovakisk vejledning MC824HR10.
| Enhed | Tilslutning på MCA1R10 |
|---|---|
| BlueBUS | To ledninger til BlueBUS; uden +/−. Gentag indlæringen, når adresserede enheder er ændret. |
| STOP og kommandoer | STOP: NO, NC eller 8,2 kΩ; SbS, OPEN, CLOSE: potentialfri NO-kontakt på det relevante klemmepar. Kontakter uden +/−. |
| Udgange | FLASH: 12 V DC, maks. 21 W; ELS: 12 V AC, maks. 15 VA uden +/−; OGI: 24 V DC, maks. 4 W. For polariseret FLASH/OGI skal +/− fastslås ud fra mærkningen på det faktiske kort og enheden; diagrammet angiver ikke rækkefølgen. |
| Radio og reserveforsyning | Modtageren skal sættes i stikket SM; til R10 angiver producenten reservebatteriet PS324 med eget stik. Overfør ikke batteriet og kablet fra R30 hertil. |
Kontrollér mærkaten og diagrammet for det faktisk monterede MCA1R10-kort, før tilslutning. Indlæringsproceduren for dette kort er anderledes end for det nyere MCA1R30.
Kompatibelt tilbehør
Vælg tilbehør efter den konkrete styreenhed og modtager. De følgende typer har de angivne grænseflader; trådløse enheder og betjeningsenheder kan kræve ekstra tilbehør eller konfiguration.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Elektronik til motoren; vælg vejledning efter det faktisk monterede kort. | Aktuel: MC824HR30/MCA1R30 til én eller to 24 V-motorer. Ældre kompatibel konfiguration: MC824HR10 med kortet MCA1R10 (SPMCA1). Brug ikke vejledningen til R30. |
| Blinklys | Signalerer bevægelse. Kun modeller, hvor producenten angiver det, har en antenne. Valget afhænger af styreenhedens udgang. |
På MC824HR30 er FLASH-udgangen beregnet til et 12 V-blinklys på op til 21 W. Kontrollér spænding, effektforbrug og blinkfunktion ved brug af en anden lampe. |
| Fotoceller | Overvåger området omkring lysstrålen og sender et signal til styreenheden. Portens reaktion afhænger af tilslutning og indstilling; afprøv hele systemet efter montering. | |
| Fjernbetjening | Vælg fjernbetjening efter modtageren og den kodning, der er monteret i styreenheden. ON3EBD passer til OXIBD, ON3ELR til OXILR. | |
| Modtager | Radiomodtageren skal understøtte fjernbetjeningens kodning; grænseflader til smart home har forskellige funktioner. |
|
| Antenne | Forbedrer modtagerens signalmodtagelse ved korrekt placering og tilslutning. | |
| Tastatur | Styring med kode. BlueBUS-tastaturet kræver et styrekort, der understøtter styreenheder. | |
| Nøglekontakt | Styring via en passende styreindgang på styreenheden. | |
| Elektriske låse | Låsning af portbladet; kontrollér låsens betjening og spænding i forhold til styreenheden og installationen. |
|
| Kortlæsere | ETPB kræver, at det pågældende styrekort understøtter styreenheder via BlueBUS. |
|
| Backup-strømforsyning | Et batteri tilsluttet en kompatibel styreenhed gør det muligt at bruge anlægget ved strømsvigt. | PSS324 er den aktuelle type til MC824HR30. Ældre PS324 kræver ved R30 CABLA11 og deaktiveret standbytilstand. Kontrollér betingelserne i vejledningen til det monterede styrekort. |
Manuel frigørelse af drevet
Frigør eller lås drevet kun når portbladet står stille. Hvis porten har en elektrisk lås, skal den først låses op. Afbryd strømforsyningen i tilfælde af fejl.
- Skub beskyttelsesdækslet til side, sæt den medfølgende nøgle i, og drej den med uret.
- Løft frigørelseshåndtaget, og flyt portbladet manuelt.
- For at låse igen skal håndtaget sænkes, nøglen drejes mod uret og tages ud, og dækslet lukkes.
Kontrollér før genstart, at drevet er låst, og at der ikke befinder sig nogen i portens bevægelsesområde.
Kontrol og vedligeholdelse
Service mindst hver 6. måned skal udføres af en kvalificeret tekniker: Efter afbrydelse af strømforsyningen kontrolleres fastgørelse, korrosion, slitage og smøring af skrue og møtrik. Derefter testes portens bevægelse, frigørelse og sikkerhedsanordninger.
Tekniske specifikationer
| Parameter | Værdi |
|---|---|
Model | TO5024I |
Drivmotor | 24 V DC |
Maksimalt / nominelt strømforbrug | 5 A / 2,2 A |
Maksimalt / nominelt effektforbrug | 120 W / 60 W |
Slaglængde | 540 mm |
Hastighed uden belastning | 0,013 m/s |
Hastighed under belastning | 0,010 m/s |
Maksimal / nominel kraft | 2 200 N / 800 N |
Cyklusser pr. time ved nominel kraft | 75 |
Beskyttelsesklasse | IP44 |
Driftstemperatur | −20 til +50 °C |
Isolationsklasse | F |
Vejledende levetid ifølge NICE | 80 000 til 250 000 arbejdscyklusser |
Mål L × B × H | 965 × 115 × 105 mm |
Motorens vægt | 8 kg |
Motorvægten i tabellen er NICE's oplysning uden emballage. Vægten for den bestilte variant omfatter også emballagen og bruges til beregning af fragt.
Slovakisk-tjekkisk monteringsvejledning til NICE Toona. Programmering, indlæring af positioner og tilbehør er beskrevet i vejledningen til den faktiske styreenhed.
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
