NICE Toona TO5024 – enkeltstående motor til fløjlåger med en lågebredde på op til 5 m og en vægt på op til 500 kg
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
3.575,65 kr. inkl. moms
| Vægt |
|---|
| 9,00 kg |
Beskrivelse af produktet NICE Toona TO5024 – enkeltstående motor til fløjlåger med en lågebredde på op til 5 m og en vægt på op til 500 kg
NICE Toona TO5024 er en separat motor 24 V DC til én portfløj hængslet port. Er irreversibel, har et aluminiumshus og en bronzefarvet styremøtrik. Spændingen på 24 V gælder motoren, ikke automatisk netforsyningen til styreenheden.
Begrænsninger for brug: 5 m og 500 kg kan ikke gælde samtidig. Ved 5 m tillader diagrammet cirka 200 kg, og 500 kg cirka op til 1,8 m. Kontrollér den konkrete kombination i TO5024-kurven; tag højde for større belastning ved tæt beklædning og vind. Ved udskiftning af en ældre motor skal du kontrollere beslagene og tappernes mål.
Motorens magnetiske encoder fungerer sammen med en kompatibel styreenhed. Den aktuelle MC824HR30/MCA1R30 understøtter indlæring af positioner, BlueBUS og indstillinger i henhold til den tilhørende vejledning. Den ældre MC824HR10 har et andet printkort. Vælg sætindhold, fotoceller, radio og batteri efter den faktiske styreenhed.
| Hurtig navigation | |
|---|---|
| Pakkens indhold | Sæt |
| Tilbehør | Grænseværdier |
| Levetid | Montering |
| Tilslutning | Stop |
| Frikobling | Parametre |
| Manual | Fotogalleri |
| Tilbehør – klemmer og polaritet | Manual i PDF-format |
| Motoren indeholder: | Kode | |||
|---|---|---|---|---|
 |
1 × | NICE Toona 5 TO5024-motor |
TO5024 |
|
|
TO5024-motor: Fløjlængde op til 5 m og vægt op til 500 kg er separate maksimumværdier. Find den tilladte kombination i diagrammet nedenfor. |
||||
 |

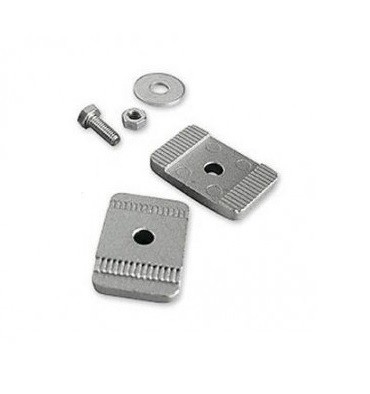

1 × | Indvendigt mekanisk åbningsstop | PLA13 | |
|
Det indvendige stop begrænser portfløjens åbning. Afgør behovet for udvendige stop og sikring af lukket position ud fra hele porten og den valgte styreenhed. Indstilling af stop. |
||||
 |
2 × | Frikoblingsnøgle | CM-B | |
|
Ved strømsvigt bruges den til at frikoble motoren, så porten kan bevæges manuelt ved at skubbe eller trække. |
||||
 |
1 × | Forreste svejsebeslag |
PMD0101R04.4610 |
|
|
Svejses fast på portfløjens faste del. Bemærk, at det placeres i en anden højde end det bageste beslag. Et alternativt beslag til fastskruning er PLA8. |
||||
 |
1 × | Tap til forreste beslag | R8.5120 Skive V8X10.5102 Tap |
|
|
Bruges til at fastgøre motorens forreste del til det forreste beslag. |
||||
 |
1 × | Bageste svejsebeslag | PMDSMP.4610 | |
|
Svejses fast på monteringspladen til fastskruning eller på en stålsøjle. Bemærk, at det placeres i en anden højde end det forreste beslag. Et alternativt forlænget beslag er PLA6. |
||||
 |
1 × | Monteringsplade til bageste beslag | PMDPA.4610 | |
|
Svejses fast Det bageste beslag svejses fast på den. Monteringspladen fastgøres derefter til søjlen eller muren. |
||||
 |
2 × | Bageste konsolbolt | D10.5110 Møtrik R10.5120 Skive V10X40.5101 Bolt |
|
|
Bruges til at fastgøre drevets bageste del til den bageste konsol. |
||||
 |
1 × | Monteringsvejledning til NICE Toona 5 TO5024 | Download | |
|
Motorens monteringsvejledning indeholder mål, fastgørelse, ledningsføring og sikkerhedskontroller. Programmering og parring af fjernbetjeninger skal udføres i henhold til vejledningen til den faktisk installerede styreenhed og modtager. |
||||
En separat motor kræver en styreenhed og, afhængigt af porten, også sikkerhedstilbehør. Pakkens indhold, grænseværdigraf og tekniske data finder du nedenfor.
(Er dette drev det rette valg for mig?)
Sammenlign med andre drev:
BlueBUS er grænsefladen på den valgte styreenhed og tilbehøret. Kontrollér tilgængeligheden af alternative modeller på den enkelte produktside.

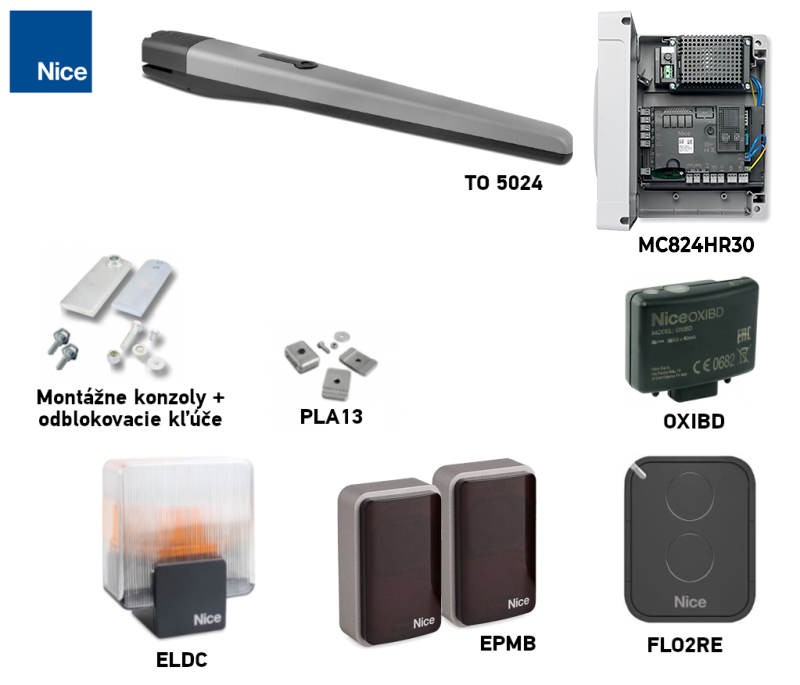

Prisvenlige sæt med drev NICE Toona 5 TO5024:
| Sæt til enkeltfløjet port » | Sæt til dobbeltfløjet port » |
|---|---|
|
Toona-drev med længde- og vægtgrænser ifølge grafen, styreenhed, fjernbetjening og modtager. |
2 x Toona-drev med længde- og vægtgrænser ifølge grafen, styreenhed, fjernbetjening og modtager. |
| Sæt til enkeltfløjet port med fotoceller » | Sæt til dobbeltfløjet port med fotoceller » |
|
Toona-drev med længde- og vægtgrænser ifølge grafen, styreenhed, fjernbetjening, modtager og fotoceller. |
2 x Toona-drev med længde- og vægtgrænser ifølge grafen, styreenhed, fjernbetjening, modtager og fotoceller. |
| Sæt til enkeltfløjet port med tilbehør » | Sæt til dobbeltfløjet port med tilbehør » |
|
Toona-drev med længde- og vægtgrænser ifølge grafen, styreenhed, fjernbetjening, modtager, fotoceller og signallampe. |
2 x Toona-drev med længde- og vægtgrænser ifølge grafen, styreenhed, fjernbetjening, modtager, fotoceller og signallampe. |
Tilbehør, der er kompatibelt med NICE Toona 5 TO5024-drevet
Vælg valgfrit tilbehør efter styreenheden i den konkrete konfiguration. Kontrollér dens stik, udgange, BlueBUS og modtagerens kodning:
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Elektronik til motoren; vælg vejledningen efter det faktisk installerede styrekort. | Aktuel: MC824HR30/MCA1R30 til én eller to 24 V-motorer. Ældre kompatibel konfiguration: MC824HR10 med kort MCA1R10 (SPMCA1). Brug ikke dens vejledning til R30. |
| Signallampe | Signalerer, at porten er i bevægelse. Kun den model, hvor producenten angiver det, har en antenne. Valget afhænger af styreenhedens udgang. |
På MC824HR30 er FLASH-udgangen beregnet til en 12 V-signallampe på op til 21 W. Ved brug af en anden lampe skal spænding, effektforbrug og blinkemåde kontrolleres. |
| Fotoceller | Overvåger området i lysstrålens bane og sender et signal til styreenheden. Portens reaktion afhænger af tilslutningen og indstillingerne; afprøv hele systemet efter monteringen. | |
| Sender | Vælg fjernbetjening efter modtageren og kodningen, der er installeret i styreenheden. ON3EBD passer til OXIBD, ON3ELR til OXILR. | |
| Modtager | Radiomodtageren skal understøtte fjernbetjeningens kodning; grænseflader til smart home har forskellige funktioner. |
|
| Antenne | Forbedrer modtagerens modtagelse, når antennen placeres og tilsluttes korrekt. | |
| Tastatur | Styring med kode. BlueBUS-tastaturet kræver et styrekort, der understøtter styreenheder. | |
| Nøglekontakt | Styring via en passende styreindgang på styreenheden. | |
| Elektriske låse | Sikring af portbladet; kontrollér låsens styring og spænding i forhold til styreenheden og installationen. |
|
| Kortlæsere | ETPB kræver, at det pågældende styrekort understøtter styreenheder på BlueBUS. |
|
| Backupstrømforsyning | Et batteri tilsluttet en kompatibel styreenhed muliggør drift ved strømsvigt. | PSS324 er den aktuelle model til MC824HR30. Ældre PS324 kræver ved R30 CABLA11 og standbytilstand slået fra. Kontrollér betingelserne i manualen til det monterede styrekort. |
Manual til NICE Toona 5 TO5024-drevet
Montering af TO5024-motoren: original NICE-manual. Programmering: følg manualen til den monterede styreenhed – ved den aktuelle MC824HR30/MCA1R30 R30-manualen; ved den ældre MC824HR10/MCA1R10 dens slovakiske manual.
Valg af drev – er drevet NICE Toona 5 TO5024 egnet til min port?

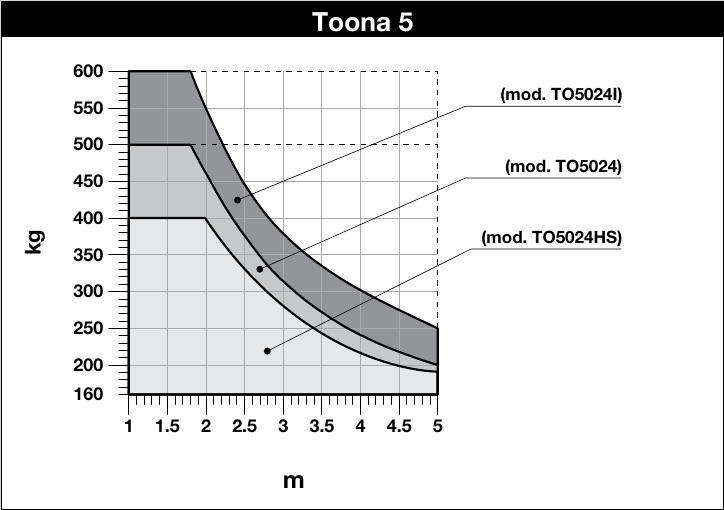

TO5024's grænser: Maksimumværdierne 5 m og 500 kg kan ikke udnyttes samtidigt. Ved 5 m tillader kurven cirka 200 kg; 500 kg gælder cirka op til 1,8 m. Aflæs den tilladte kombination for din port på den kurve, der specifikt er mærket TO5024.
Levetid efter belastning
Læg de relevante indekser sammen for én portfløj og aflæs estimatet i NICE-grafen. Producentens eksempel: 350 kg og 3,5 m = 10 % + 10 % = 20 %, svarende til cirka 160.000 cyklusser uden andre påvirkninger. Det er et estimat, ikke en garanti.
| Påvirkning | Indeks |
|---|---|
Vægt op til 300 kg | 0 % |
Over 300 til 400 kg | 10 % |
Over 400 til 500 kg | 20 % |
Længde 2–3 m | 0 % |
Længde over 3 til 4 m | 10 % |
Længde over 4 til 5 m | 20 % |
Temperatur over 40 °C, under 0 °C eller luftfugtighed over 80 % | 20 % |
Portfløj med fuld beklædning | 15 % |
Vindudsat område | 15 % |
| NICE-graf |
|---|
|
Montering af NICE Toona 5 TO5024-drev

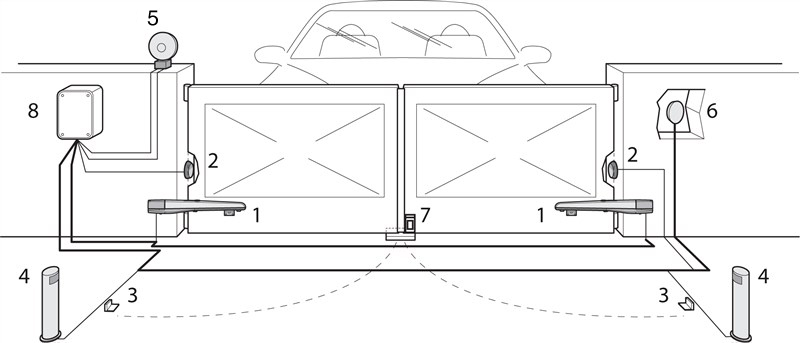

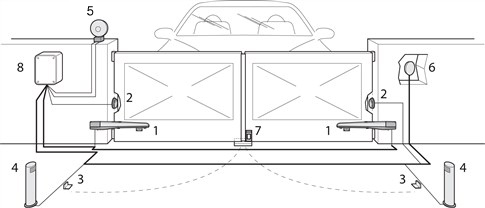

Typisk (valgfri) tilslutning af drev med tilbehør ser således ud:
Liste over tilbehør
|
Kabling af NICE Toona TO5024-drev

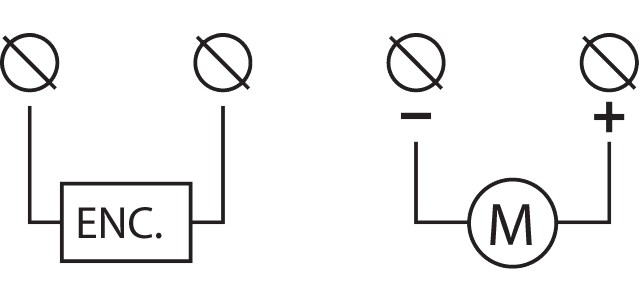

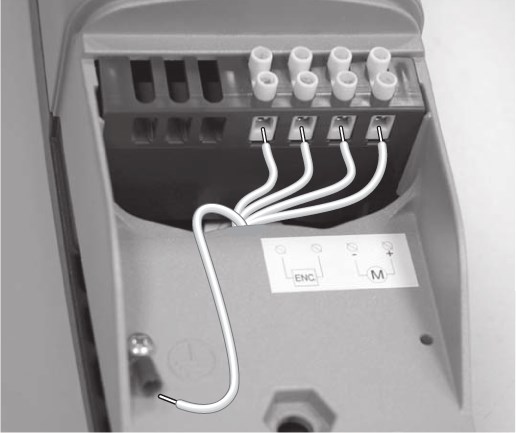

TO5024-motoren har 24 V DC og separate encoderledninger. Afbryd strømmen før tilslutning; klemmerne på motoren svarer til den oprindelige NICE-tegning. Tilslutning til styreenheden, motorernes rækkefølge og indlæring af positioner skal udføres i overensstemmelse med det konkret monterede styrekort.
| 1. Åbn dækslet på drevet | 2. Træk strømkablet igennem |
|---|---|
 |
 |
| 3. Tilslut strømmen til drevet | 4. Tilslutningsdiagram for strømforsyning til drevet |
|

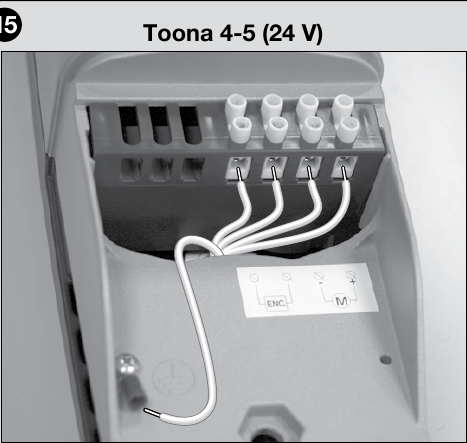

Ved åbning udad skal motorens strømforsyningspolaritet ifølge NICE vendes i forhold til standardmontering. Der kræves også et forlænget bagbeslag PLA6 og korrekt geometri i henhold til monteringsdiagrammet. Kontrollér retning, klemmer og encoder i forhold til den faktiske styreenhed. |
På den modsatte side tilsluttes ledningerne i styreenheden således: Kontrollér tilslutningen på den aktuelle MC824HR30 i styrekortets manual |
Tilslutning af tilbehør til MC824HR30
Følgende klemmer hører til styreenheden MC824HR30/MCA1R30 i kombination med TO5024-motoren, ikke til selve motoren. Afbryd strømforsyningen og backupbatteriet, før arbejdet påbegyndes. Brug den pågældende styreenheds eget diagram, hvis du har et andet styrekort.
| Tilbehør | Klemmer, spænding og polaritet |
|---|---|
| BlueBUS-fotoceller | Tilslut kompatible fotoceller, f.eks. EPMB, med to ledninger til BlueBUS. + og − kan tilsluttes uden hensyn til polaritet. Indstil adressen, og gentag indlæringen, når enhederne er blevet ændret. |
| STOP og styrekommandoer | Indgangen STOP accepterer en potentialfri kontakt NO, NC eller en komponent med modstand 8,2 kΩ; dens tilstand indlæres. SbS, Open og Close accepterer en potentialfri NO-kontakt på det relevante klemmepar. Kontakterne har ingen +/−-polaritet, og der må ikke tilføres ekstern spænding til indgangen. |
| Hjælpestrømforsyning | Højre klemme i STOP-parret = −, venstre klemme i SbS-parret = +, set i den retning, som billedet nedenfor viser (mærkningerne over klemmerne). Strømforsyning til en egnet læser eller et modul: 24 V DC (−30 % til +50 %), maks. 200 mA, også i standbytilstand. Tilslut modulets styre-relæ separat som en potentialfri kontakt; kontrollér modulets tilladte spændingsområde og strømforbrug. |
| Signallampe, lås, indikatorlampe | FLASH: 12 V DC, maks. 21 W; ELS: 12 V AC, maks. 15 VA, uden fast +/−; OGI: 24 V DC, maks. 4 W. For FLASH/OGI angiver diagrammet ikke rækkefølgen af +/− på klemmeparret, så gæt ikke; for et polariseret produkt skal mærkningen kontrolleres både på styrekortet og produktet. Udgangenes funktion kan være ændret afhængigt af programmeringen. |
| Radio og backupbatteri | Stikmodtageren sættes i stikket SM, og backupbatteriet i dets stik afhængigt af det monterede printkort. De tilsluttes ikke til BlueBUS eller motorklemmerne. |
Du finder detaljerede oplysninger om klemmernes placering, indlæring og afprøvning af sikkerhedsanordninger i den separate manual til MC824HR30-styreenheden.
I. Montering af det bageste beslag
Fastgørelse af beslagene: Før montering skal hængslets forskydning og målene A/B/C måles i henhold til montagediagrammet. Til en almindelig stålsøjle anbefaler vi 120 × 120 mm. Profil 100 × 100 mm må kun anvendes efter vurdering af søjlens, forankringens og fundamentets styrke i forhold til porten og vindbelastningen.
Hvis målene i diagrammet ikke passer, skal det bageste beslag tilpasses, eller der skal bruges det forlængede PLA6-beslag. Ved udadgående åbning er det forlængede bagbeslag nødvendigt; placeringen fastlægges ud fra diagrammet, og portbladets frie bevægelse kontrolleres.
 |
 |
| Tegning af indadgående åbning | Tegning af udadgående åbning |
Beregn placeringen af det bageste beslag ved hjælp af diagrammet, hvorfra du kan aflæse målene A og B samt den maksimale åbningsvinkel. Bemærk, at værdierne A og B skal være omtrent ens (helst identiske), så aktuatoren kan bevæge sig jævnt og lineært.
Eksemplet viser, hvordan målene aflæses. Målene for TO5024 fastlægges ud fra modelmontagediagrammet lige nedenfor.
Fremgangsmåde til beregning:

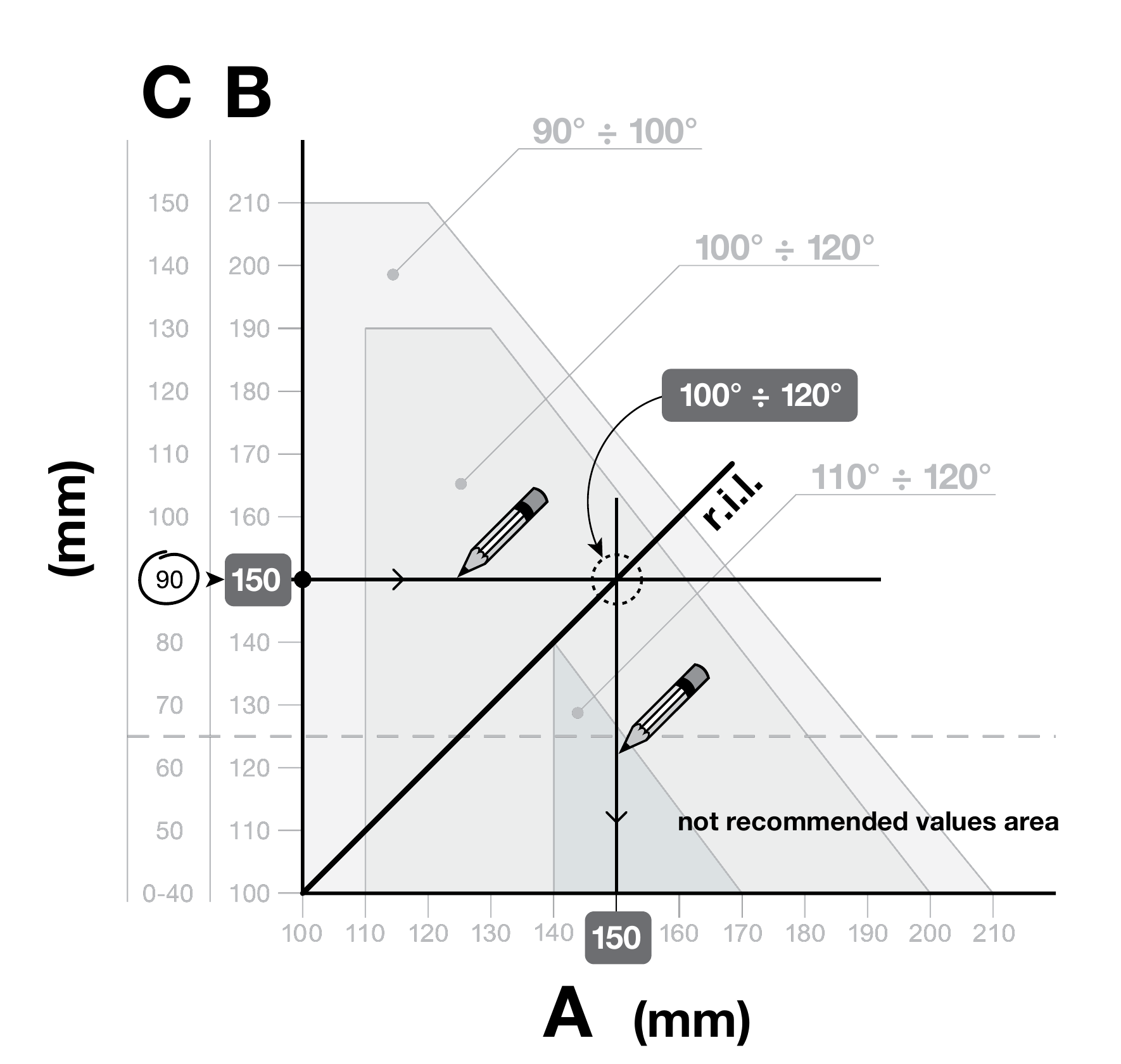

- Mål afstanden C på tegningen
- Find den målte C-værdi i diagrammet, tegn en vandret linje, og aflæs B på den tilstødende skala.
- Skæringspunktet med linjen d.i.l. angiver den maksimale åbningsvinkel; aflæs A lodret herfra.
- Producenten anbefaler ikke B-værdier under den stiplede linje t.
- Hvis åbningsvinklen ikke passer, skal A og om nødvendigt B justeres, så de er omtrent ens; kontrollér portbladets fulde bevægelse.
Før beslaget fastgøres til søjlen eller muren, skal det afkortes til den ønskede længde, der svarer til målene A og B og svejses på monteringspladen.
 |
 |
| 1. Afkort beslaget til den ønskede længde | 2. Svejs det afkortede beslag fast på monteringspladen |
Det medfølgende bagbeslag er 150 mm. Kontrollér, at de endelige mål passer til diagrammet, før beslaget afkortes og svejses fast.
|
Før det bageste beslag fastgøres, skal du kontrollere, at det forreste beslag kan monteres på en fast del af portbladet, da der er en højdeforskel mellem det forreste og det bageste beslag, som vist på billedet. Forskel F = 34 mm. |
 |
Hvis alt passer, fastgøres det bageste beslag på søjlen eller muren med skruer, rawlplugs og skiver.
II. Montering af det forreste beslag
Det forreste beslag skal monteres på portbladet i en afstand, der svarer til værdierne D og E, som aflæses i tabellen (værdien D er fast og er 880 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
I den medfølgende pakke er der et beslag til svejsning. Hvis du ønsker et beslag til boltemontering, anbefaler vi, at du bestiller det alternative beslaget til boltemontering NICE PLA8.
- Beregn ud fra tabellen værdien E

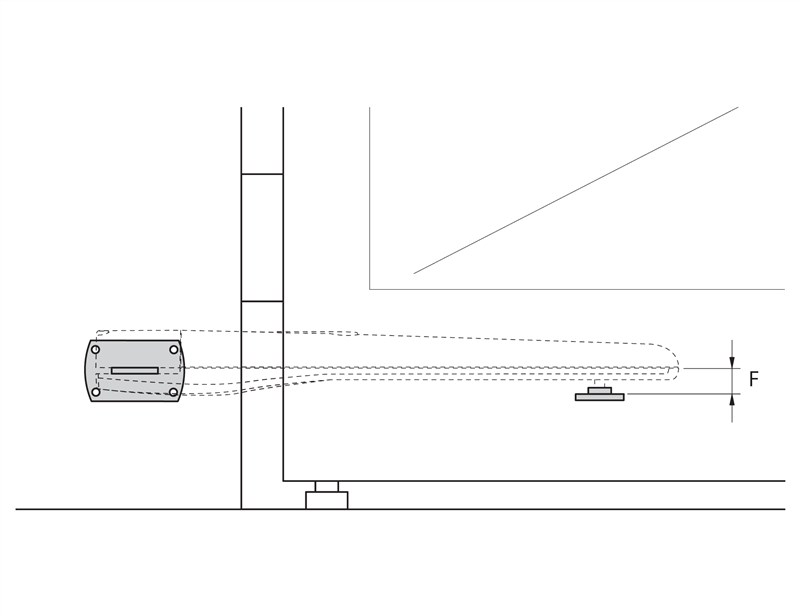

- Beregn højden ud fra illustrationen beslagenes højder (vis illustration)
- Fastgør beslaget på portbladet (hvis du svejser beslaget på, anbefaler vi, at du først kun hæfte-svejser det)
III. Montering af portmotoren på det bageste beslag
 |
|
IV. Montering af portmotoren på det forreste beslag
 |
|
V. Indstilling af den mekaniske bevægelsesstopper

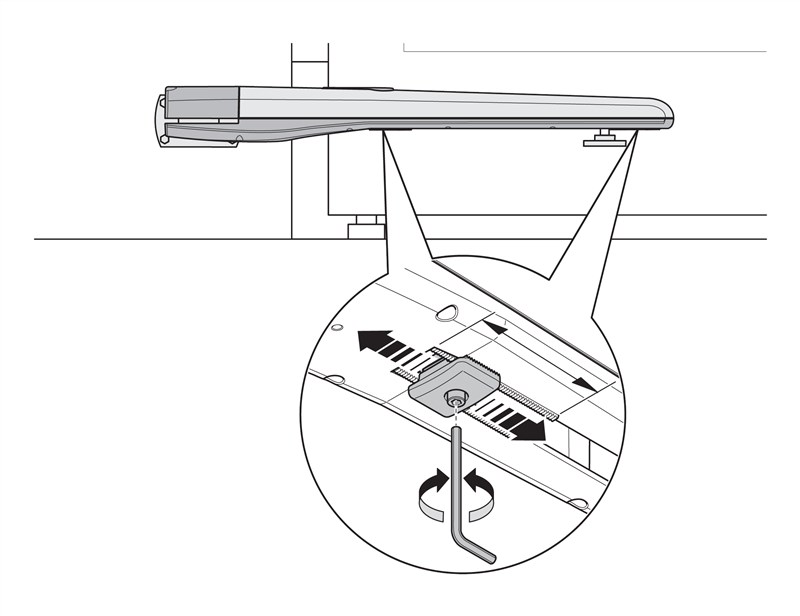

TO5024 har et indvendigt mekanisk åbningsstop. Frigør først motoren, løsn stopskruen, indstil den ønskede åbne position manuelt, skub stoppet hen til bolten, og spænd skruen. Før derefter portbladet manuelt tilbage til lukket position, og lås motoren. Indstil lukket position og eventuelt et udvendigt stop efter den konkrete port og styreenhed.
 |
|
NICE Toona-portmotorens fotogalleri
|
Monteringseksempel |
Monteringseksempel |
Monteringseksempel |
|
Monteringseksempel |
Monteringseksempel |
Portmotor uden dæksel |
|
Sammenligning af Toona 4, 5 og 7 |
Frigjort portmotor |
Portmotor set nedefra |
Manuel frigørelse af NICE Toona 5 TO5024-portmotoren
Frigør kun motoren, når portbladet står stille. Hvis porten har en elektrisk lås, skal den først låses op. Når porten er flyttet manuelt, skal motoren låses sikkert igen.
I tilfælde af strømsvigt kan du ikke betjene porten ved hjælp af fjernbetjeningen. Derfor kan motoren frigøres med frigørelsesnøglen og porten kan bevæges manuelt:

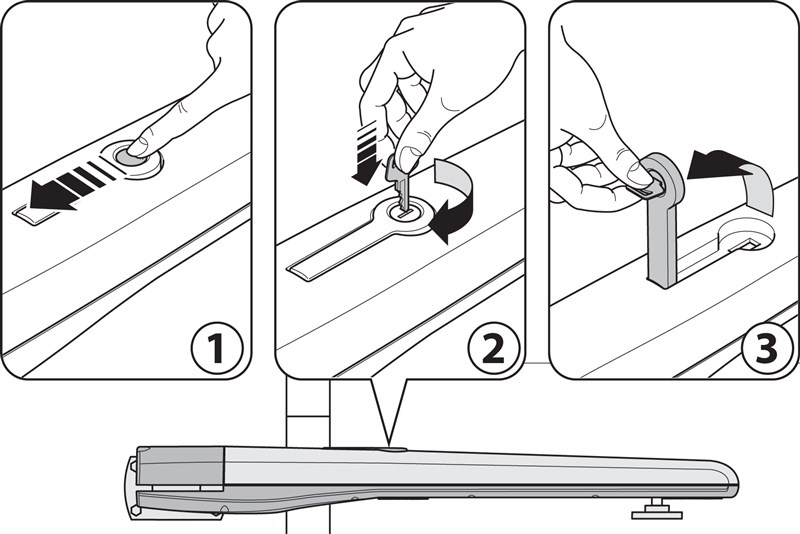

- Skub dækslet til frigørelseslåsen til side
- Sæt frigørelsesnøglen i, og drej den med uret
- Træk frigørelseshåndtaget ud, så kan du bevæge porten manuelt
Kontrol og vedligeholdelse
Få motoren efterset af en fagperson mindst hver 6. måned. Ved hyppig brug kan det være nødvendigt at gøre det oftere. Med strømmen afbrudt kontrollerer teknikeren fastgørelser, korrosion, slitage og smøring af spindlen og føringsmøtrikken og afprøver derefter bevægelsen og sikkerhedsfunktionerne. Hvis porten opfører sig unormalt, må du ikke forsøge at reparere den selv; kontakt montøren.
Tekniske specifikationer for NICE Toona 5 TO5024-portmotoren
| Parameter | Værdi |
|---|---|
Model | TO5024 |
Drivmotor | 24 V DC |
Maksimalt/nominelt strømforbrug | 5 A / 2,2 A |
Maksimalt/nominelt effektforbrug | 120 W / 48 W |
Slaglængde | 540 mm |
Hastighed uden belastning | 0,016 m/s |
Hastighed under belastning | 0,012 m/s |
Maksimal/nominel kraft | 1 800 N / 600 N |
Cyklusser i timen ved nominel kraft | 95 |
Beskyttelsesklasse | IP44 |
Driftstemperatur | −20 til +50 °C |
Isolationsklasse | F |
Vejledende levetid ifølge NICE | 80 000 til 250 000 driftscyklusser |
Samlede mål (længde × bredde × højde) | 965 × 115 × 105 mm |
Motorens vægt | 7 kg |
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
