NICE Hyppo 7100 HY7124 – motor til dobbeltfløjede foldeporte
| Produktets tilgængelighed: | på forespørgsel | Produktet er muligvis ikke tilgængeligt, kontakt os for mere information. |
|---|
på forespørgsel
4.625,65 kr. inkl. moms
| Vægt |
|---|
| 13 kg |
Beskrivelse af produktet NICE Hyppo 7100 HY7124 – motor til dobbeltfløjede foldeporte
Bemærk!
Ved brug af en drejeportåbner NICE Hyppo HY7124 med styreenhed version R30 (MC842HR30) skal der ved tilslutning af backupstrømforsyningen PS124 eller PS324 bruges kabeladapteren CABLA11.
NICE HYPPO HY7124 – motor til foldeport
NICE HYPPO HY7124 er en separat elektromekanisk motor med teleskoparm til en foldeport. Motoren drives med 24 V DC og er ikke-reverserbar. Kræver en separat styreenhed, strømforsyning og sikkerhedsanordninger. Ved strømsvigt kan motoren frikobles med en nøgle.
Hvornår skal du vælge denne motor?
HY7124 er beregnet til foldeporte med teleskoparm. Før du vælger, skal du kende de enkelte portdeles mål og vægt, placeringen af de lodrette hængsler, bevægelsesmodstanden, pladsen til sammenfoldning og metoden til fastgørelse af motoren.
| Længde på foldeportens portdel | Maks. 1 500 mm pr. del, jf. monteringstegningen. |
|---|---|
| Vægt og længde | Den øvre vægtgrænse er 200 kg, men den tilladte vægt falder med længden. Ved en længde på 1,5 m ligger kurven under 150 kg. |
| Driftscyklus | 80 %; egnetheden til den konkrete driftsintensitet skal vurderes ud fra hele anlægget. |
1,5 m og 200 kg er ikke en tilladt kombination på samme tid. I grafen viser den vandrette akse portdelens længde i meter, og den lodrette akse viser vægten i kilogram; området over kurven, mærket „Ne“, er ikke tilladt. Værdien angiver hverken hele portåbningens bæreevne eller den samlede vægt af alle portdele. Ved tæt beklædning og vind skal montøren vurdere belastningen på hele porten. Procenten for driftscyklus angiver ikke antallet af åbninger pr. time.
Sådan fungerer en foldeport
I den viste opstilling bevæger én motor ét sæt med to sammenfoldelige portdele. Motoren er fastgjort til den første del i portparret; teleskoparmen forbinder mekanismen med den anden del. En port med to sammenfoldelige halvdele kræver to motorer og en fælles, passende styring. Forveksl derfor ikke antallet af portdele med antallet af motorer.
På billedet: 1 – fotocellestolpe, 2 – fotocelle, 3 – nøglekontakt eller tastatur, 4 – styreenhed, 5 – signallampe, 6 – antenne, 7 – HYPPO-motor, 8 – strømforsyning, 9 – frikobling. Tegningen viser princippet for opstillingen; tilbehøret vælges ud fra den installerede styreenhed.
Separat motor og styreenhed
Denne side gælder en separat HY7124-motor med teleskoparm. Styreenheden er ikke indbygget i motoren. Styreenhed, sikkerhedsanordninger, modtager og fjernbetjeninger skal vælges til den konkrete opstilling. Kontrollér tilgængelighed og medfølgende udstyr før bestilling.
| Model | Motor og positionsmåling | Aktuel, kompatibel styring |
|---|---|---|
| HYPPO HY7124 | 24 V DC; magnetisk encoder. | MC824HR30 / MCA1R30 |
Følgende tilslutning og første opstart gælder for MC824HR30 / MCA1R30. Ved eksisterende automatik skal du altid følge manualen til det faktisk installerede styrekort. Motorens spænding og styreenhedens netforsyning er separate kredsløb.
Til ældre MC824H/MC824HR10 skal du bruge den tilhørende manual. Den aktuelle MC824HR30 har egne procedurer og krav til nødstrømforsyning. MC824L kan ikke erstatte HY7124-motoren med encoder.
Montering af teleskopmotor
Montering, elektrisk tilslutning og sikkerhedstest skal udføres af en kvalificeret tekniker. Afbryd strømforsyningen og eventuel nødstrøm, før arbejdet påbegyndes, og sikr portdelene mod utilsigtet bevægelse.
- Kontrollér, at begge portdele og hængslerne er solide. Hele portparret skal kunne bevæges jævnt manuelt gennem hele bevægelsesbanen uden at hænge fast eller have for stort slør.
- Monter solide mekaniske stop for lukning og åbning, der passer til den valgte konstruktion og styreenhedens indlæringsprocedure.
- Vurder klemsteder ved både det yderste og det midterste hængsel, mellem de sammenfoldelige portdele og ved teleskoparmen. Placeringen af sikkerhedsforanstaltninger skal tage højde for hele portens bevægelse.
- Motor, arm, kabler og frikobling må ikke støde mod rammen, væggen eller den anden portdel. Fastgør dem til konstruktionens bærende del.
Mål på foldeportens dele og fastgørelser
| Begge viste portdele | Hver maks. 1 500 mm; dette mål er ikke den tilladte længde for én hel, fast portfløj. |
|---|---|
| Mål ved det midterste hængsel på motorsiden | Maks. 200 mm, i den position, der er vist på tegningen. |
| Mål ved teleskopearmsbeslaget | Min. 150 mm, i den position, der er vist på tegningen. |
Målene 200 og 150 mm gælder bestemte steder på tegningen. De angiver ikke stolpens tværsnit eller en universel afstand mellem motoren og kanten. Følg den viste geometri for teleskoparmen og foldeportens dele under monteringen.
Bæreplade og teleskoparm
- Fastlæg, om monteringen skal være venstre- eller højrevendt set indefra. Vurder bevægelsen af begge portdele, før du fastgør delene.
- Motorens bæreplade A og det forreste beslag B placeres som vist på tegningen af foldeporten. A/B betegner her fastgørelsesdele, ikke mål fra tabellen for knækarmen.
- Skru motoren fast på bærepladen. For at tilpasse siden kan pladens position drejes 180° som vist på monteringsillustrationen.
- Saml teleskoparm med skiver og beslag som vist på tegningen. Smør skruerne før samling som angivet i vejledningen.
- Afprøv hele bevægelsesbanen manuelt, når motoren er frikoblet. Juster små afvigelser i justeringen i de aflange huller, og spænd først derefter beslagene endeligt.
Dæksel og kabler
Kablet til motoren på den bevægelige del skal være beskyttet, også når porten er helt foldet sammen. Sørg for tilstrækkeligt kabelslæk og trækaflastning; kablet må ikke hænge fast i hængslet eller armen. Når indstillingerne er færdige, skal dækslet og håndtaget monteres, og kabelgennemføringerne kontrolleres.
Manuel frikobling
- Stop automatikken, afbryd strømforsyningen, og sikr foldedelene mod utilsigtet bevægelse.
- Skub låsedækslet op, sæt nøglen i, og drej den med uret.
- Drej håndtaget som vist på billedet, og bevæg derefter porten manuelt. Hold hænderne væk fra hængslerne og mellemrummet mellem de sammenfoldelige dele.
- Før automatisk drift sættes håndtaget tilbage i lodret, låst position. Kontroller, at gearet er låst, tag nøglen ud, og luk låsedækslet.
Hvis der ikke er en anden adgang, skal der forberedes udvendig frikobling allerede under monteringen. NICE KIO med wire KA1 vælg efter den konkrete montering; hele enhedens funktion skal afprøves inden overdragelse.
Tilbehør til den valgte styreenhed
Motoren erstatter ikke i sig selv styringen eller sikkerhedsanordningerne. Placeringen af fotoceller og sikkerhedslister skal også tage højde for, at delene foldes sammen, og for mellemrummet mellem dem.
| Komponent | Valg | Vær opmærksom på |
|---|---|---|
| Styreenhed | MC824HR30 | Separat styring af én eller to motorer; vælg efter spænding og positionsregistrering. |
| Fotoceller | EPMB | BlueBUS uden polaritet; relæbaseret EPM må kun bruges med en tilslutning, der understøttes af styreenheden. |
| Blinklampe | ELDC | 12 V DC FLASH med MC824HR30. |
| Backup | PSS324; CABLA11 | Til MC824HR30 anvendes den aktuelle PSS324; den ældre PS324 bruges med CABLA11 og Standby OFF. |
| Modtager og fjernbetjeninger | OXIBD, MYGO4 | Modtager til SM-stik; fjernbetjeningen skal passe til modtagerens kodning. |
| Nøglekontakt | EKS | Spændingsfri kontakt C–NO til styreindgangen; må ikke tilføres ekstern spænding. |
| Elektrisk lås | PLA10, PLA11 | Ved egnet låsekonstruktion; ELS-udgang 12 V AC, maks. 15 VA. |
| Udvendig frikobling | KIO + KA1 | Adgang til manuel frikobling ved strømsvigt. |
Kabling og elektrisk tilslutning
Før og beskyt netledningen, motorledningerne og lavspændingssignalerne efter spænding og omgivelser. Forsyningen til styreenheden består af L, N og PE; beskyt den med passende overstrømsbeskyttelse og en anordning til fuldstændig afbrydelse. Fastgør kablerne med kabelgennemføringer og trækaflastning.
| Kreds | Kabel | Anvendelse |
|---|---|---|
| Forsyning til styreenhed | 3 × 1,5 mm² | Op til 30 m; L, N og PE. Ved længere forsyningsledning anvendes 3 × 2,5 mm² samt beskyttelsesjord ved automatikken i henhold til styreenhedens vejledning. |
| Motor | 3 × 1,5 mm² | Op til 10 m; motorens to effektledere og beskyttelseslederen PE. |
| Encoder | 2 × 1 mm² | Op til 10 m, uden polaritet; hører til den pågældende motor. |
| BlueBUS | 2 × 0,5 mm² | Op til 20 m; fra 20 m til 40 m anvendes 2 × 1 mm². |
| Blinklampe | 2 × 0,5 mm² | Op til 20 m, lavspænding FLASH. |
| Elektrisk lås | 2 × 1 mm² | Op til 10 m; udgang 12 V AC / maks. 15 VA. |
| Nøglekontakt | 4 × 0,5 mm² | Op til 50 m; eventuelt to kabler på 2 × 0,5 mm². |
| Antenne | RG58 | Op til 20 m; mindre end 5 m anbefales. |
Installatøren skal kontrollere tværsnit og føringsvej ud fra ledningslængderne og vejledningen til den installerede styreenhed.

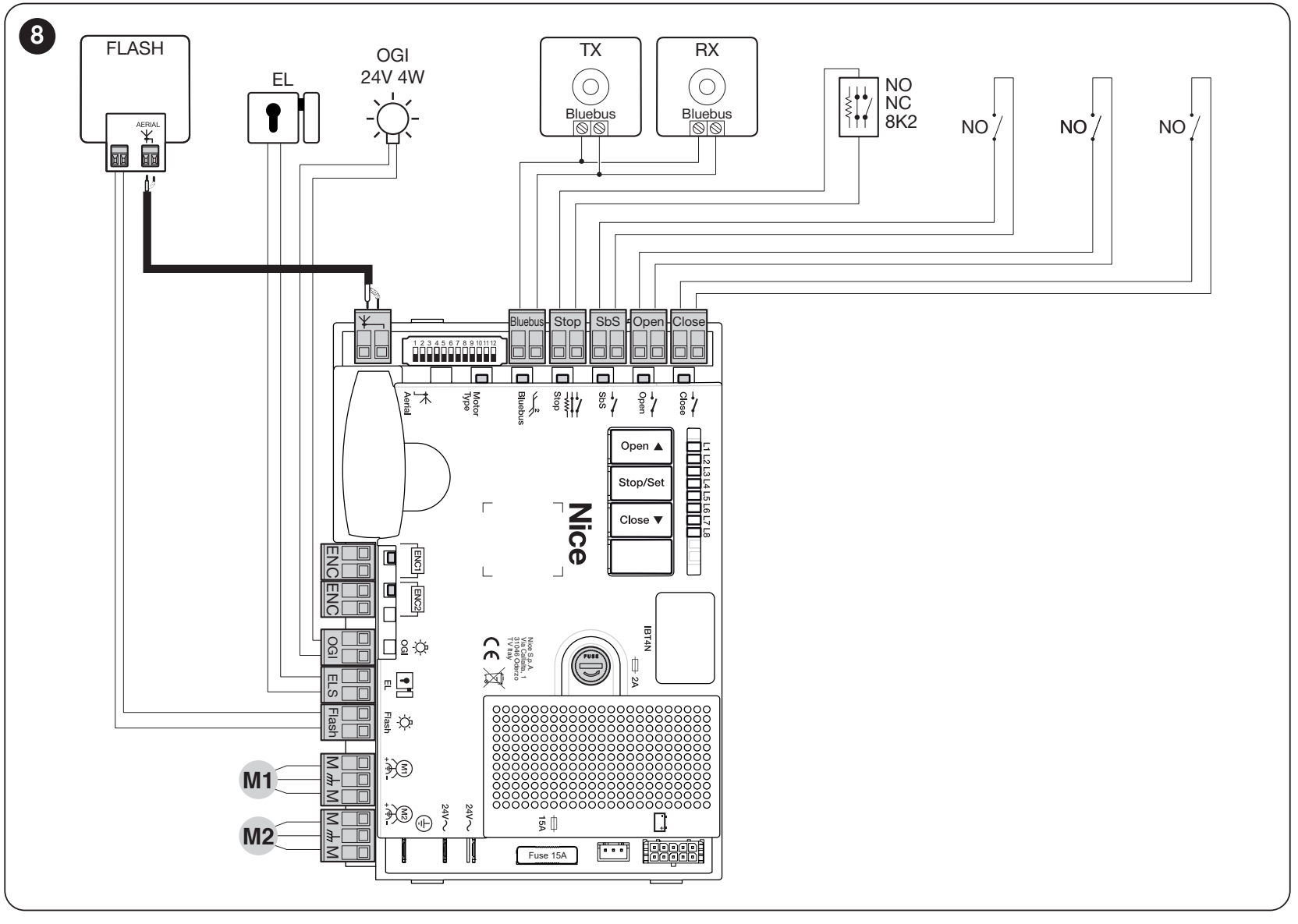

Tilslutning af motor og styreenhed
HY7124 hører til MC824H's 24 V DC-motorudgang, ikke til 230 V-netspænding. Fremgangsmåden nedenfor gælder MC824HR30 med MCA1R30-kort. Den midterste klemme i den trepolede udgang M1 eller M2 er beskyttelsesjord PE; de to yderste klemmer er til motoren. Forveksl ikke PE med en motorledning eller med 24 V-hjælpespændingens minuspol. De to encoderledninger har ingen polaritet; de skal til den tilsvarende ENC-indgang. MC824L bruger andre motorer.
| Én foldbar halvdel | Motor til M2, encoder til ENC2; M1 og ENC1 forbliver ledige. |
|---|---|
| To foldbare halvdele | M2 åbner først, M1 lukker først. M1-encoderen skal til ENC1, og M2-encoderen til ENC2. |
| Motorvælger | Indstil DIP 1 = ON; DIP 2–12 = OFF til HY7124 før indlæring af positionerne. Brug ikke en anden kombination. |
Brug modelspecifik indstilling til HY7124; programmeringsenheden kan vise denne gruppe som MB4024. Det afgørende er, at omskifterne står korrekt til HY7124.
Tilbehørsklemmer og polaritet

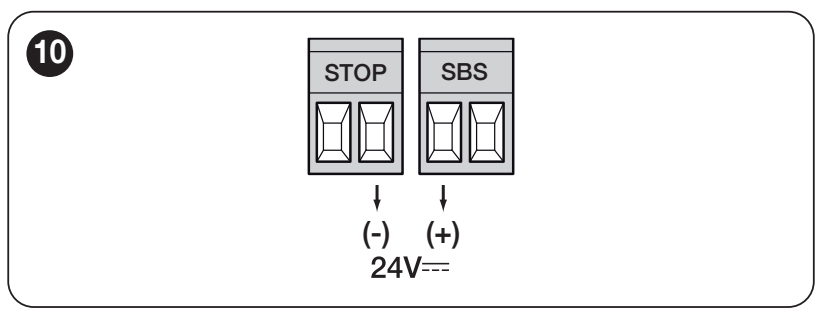

| Hjælpeforsyning | Venstre klemme i SbS-parret = +; højre klemme i STOP-parret = −, som vist i detaljen nedenfor. 24 V DC −30 % / +50 %, samlet maks. 200 mA. Spændingen er også til stede i Standby. Dette er de viste forsyningsklemmer, ikke vilkårlige signalkontakter. |
|---|---|
| BlueBUS | To parallelle ledninger fører både strøm og data; uden polaritet +/−. |
| ENC1 / ENC2 | Encodere til de tilsvarende motorer; uden polaritet. |
| FLASH | Blinklys 12 V DC, maks. 21 W; f.eks. ELDC. Kontrollér mærkningen +/− på den konkrete udgang og blinklyset før tilslutning. |
| ELS | Elektrisk lås 12 V AC, maks. 15 VA; AC har ingen polaritet +/−. |
| OGI | Signalering af åben port: 24 V DC (−30 % / +50 %), maks. 4 W. Tilstanden afhænger af indstillingen; følg mærkningen på den monterede udgang. |
| SbS / Open / Close | Potentialfrie NO-kontakter til de tilsvarende klemmepar: trinvis styring, kun åbning eller kun lukning. Kontakterne har ingen polaritet, og der må ikke tilsluttes ekstern spænding til dem. |
| STOP | Indlært sikkerhedsindgang NO, NC eller 8,2 kΩ. Potentialfrie kontakter har ingen polaritet; tilslutningen skal passe til sikkerhedsanordningerne. |
Brug vejledningen til den monterede styreenhed, hvis kortet eller klemmetilslutningen er anderledes. Detaljeret tilslutning af MC824HR30.
Nødstrøm ved strømsvigt
MC824HR30 understøtter PSS324. Afbryd både strømforsyningen og batteriet før tilslutning, og brug det dertil beregnede stik. Hvis du beholder den ældre PS324, skal du bruge kablet CABLA11 og Standby skal være OFF. Antallet af bevægelser afhænger af opladningen og portens belastning. Nødstrøm erstatter ikke korrekt manuel frigørelse. Hele fremgangsmåden til tilslutning af nødstrøm.
Fotoceller og sikkerhedsindgange
Placér fotocellerne efter de foldbare portblades bevægelse og portens risikoområder. Justér TX/RX korrekt. Beskyttelse af gennemkørselsområdet erstatter ikke beskyttelse af klempunkter ved hængslet og armen.
MC824H bruger til fotoceller BlueBUS. EPMB, EPLB, EPSB, EPMORB og F210B tilsluttes parallelt med to ledninger uden polaritet. TX/RX i ét par skal have samme adresse, og hvert par skal have en anden adresse end de øvrige. Efter ændring af enhederne skal du gentage indlæringen.
PHOTO/PHOTO II beskytter under lukning; PHOTO 1/PHOTO 1 II aktiveres både under åbning og lukning. PHOTO 2/PHOTO 2 II beskytter under åbning. PHOTO 3 er ikke tilladt. De præcise jumperindstillinger og reaktioner findes i adresseringstabellen.
Afprøv hvert par under både åbning og lukning, STOP og eventuel sikkerhedskant. Omgå ikke en sikkerhedsanordning med en brokobling for at få porten til at køre.
Første opstart og indlæring
Montøren udfører trinnene efter mekanisk og elektrisk kontrol. Sæt motoren i automatisk tilstand, og kontrollér endestop, fri bevægelsesbane og M1/M2. Vær klar til at stoppe porten, når den bevæger sig første gang.
På MCA1R30 indstilles DIP 1 til ON og de øvrige til OFF for HY7124, og encoderen tilsluttes.
Når strømmen er slået til, skal BlueBUS blinke cirka én gang i sekundet, LED'erne på de tilsluttede BlueBUS-fotocellers TX/RX skal blinke, og FLASH-blinklyset skal være slukket. Hvis en kontrol ikke består, skal strømforsyningen og eventuel nødstrøm afbrydes, og tilslutningerne kontrolleres, før du fortsætter.

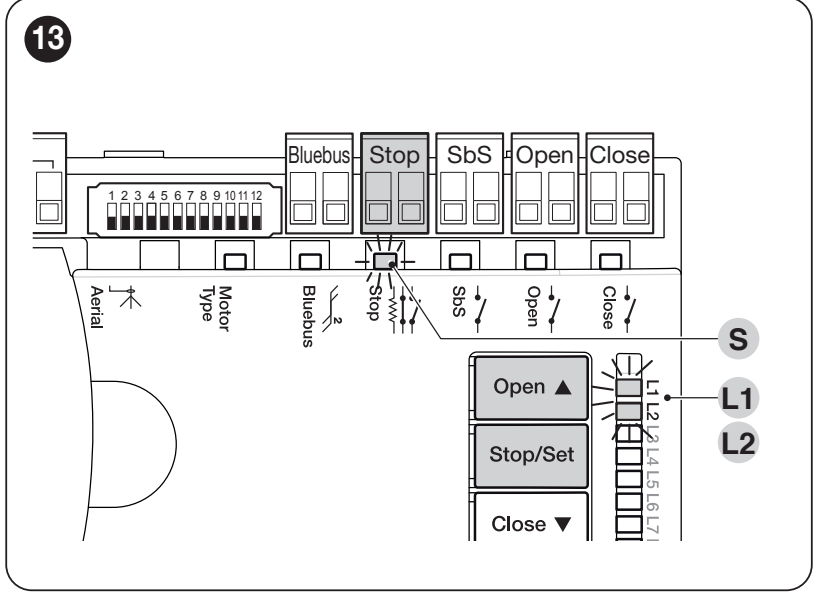

1. Registrering af enheder
- Hold Open ▲ + Stop/Set.
- Slip begge knapper, når L1/L2 begynder at blinke hurtigt, efter cirka 3 sekunder.
- Vent, indtil processen er afsluttet. Succes: STOP lyser, L1/L2 slukker. L3/L4 kan blinke som tegn på, at positionsindlæring er påkrævet.
Gentag efter tilføjelse eller fjernelse af en BlueBUS-/STOP-enhed. Udfør også indlæringen uden tilsluttet tilbehør.
2. Automatisk positionsindlæring
- Hold Stop/Set + Close ▼.
- Slip knapperne, når L3/L4 begynder at blinke hurtigt, efter cirka 5 sekunder.
- Hold øje med: Langsom lukning af M1 frem til stoppet, langsom lukning af M2 frem til stoppet, langsom åbning af begge motorer frem til stoppene og hurtig lukning af begge motorer. Ved én motor bevæger kun M2 sig.
- Succes bekræftes ved, at L3/L4 slukker..
Hvis en motor åbner i stedet for at lukke under de første lukningsbevægelser, skal indlæringen standses med knappen Open ▲ eller Close ▼. Afbryd både strømforsyningen og eventuel backup, og ret den pågældende motors retning ved at bytte om på de to yderste motorledninger i henhold til MC824H-diagrammet; beskyttelseslederen PE og encoderledningerne må ikke ændres. Ved to motorer og forkert rækkefølge skal M1/M2 samt deres ENC1/ENC2 byttes om. Start indlæringen forfra. Aktivering af en fotocelle eller STOP afbryder indlæringen, og L1 blinker; fjern årsagen, og gentag indlæringen.
3. Test og overdragelse
Afprøv fuld åbning og lukning, stoppene, nedbremsningerne, samspillet mellem de sammenfoldelige fløje og frigørelsen. Kontrollér alle sikkerhedsanordninger samt stop og retningsskift ved forhindringer. Montøren skal måle kræfterne og vurdere hele installationen. Indstil ikke en høj kraft som erstatning for at udbedre en port, der går trægt. Brugeren skal have en vejledning og vide, hvordan drevet frigøres sikkert.
Manuel og blandet indlæring: styreenhedens detaljerede fremgangsmåde. Blandet indlæring skal indledes med automatisk indlæring.
Indstillinger og fjernbetjeninger
Indstil automatisk lukning, pause, trinvis betjening, nedbremsning og kraft efter porten. Gentag testene efter ændring af kraften eller sikkerhedsfunktionerne. De fulde indstillingsområder, LED-signaler og fabriksindstillinger findes i styreenhedens programmeringstabeller.
Modtager, fjernbetjening og antenne
En separat motor har ikke en indbygget radiomodtager. En SM-modtager monteres i styreenheden. NICE OXIBD understøtter også tovejskommunikation ON3EBD; OXILR bruges sammen med ON3ELR. Med den ældre OXI skal fjernbetjeninger vælges efter den gemte kodning. Samme frekvens er ikke i sig selv en garanti for kompatibilitet.
Tilslut koaksialkablet efter modtagertypen: direkte til OXIBD-modtageren og efter styreenhedens diagram ved OXI. Parring og sletning af fjernbetjeninger. Sletning af radiomodtagerens hukommelse er ikke det samme som nulstilling af printkortet eller positionsindlæring.
Hvad skal kontrolleres ved en fejl
| Symptom | Hvad skal kontrolleres |
|---|---|
| Porten bevæger sig ikke | Strømforsyning, frigørelsesmekanisme og STOP. Fejl i strømforsyning eller sikringer skal håndteres af en tekniker, mens strømmen er afbrudt. |
| Motoren kører, men portfløjen står stille | Kontrollér, at drevet er tilkoblet, og at armen er fastgjort; sæt frigørelsesmekanismen tilbage i låst position. |
| Porten stopper eller kører tilbage | Kontrollér først manuel bevægelse og armens bevægelsesområde, derefter fotoceller, STOP og stoppene. Øg ikke kraften uden først at finde årsagen. |
| Indlæringen afsluttes ikke | Motorernes rækkefølge og retning, stop og sikkerhedsanordninger. På HY7124 også DIP 1 og encodere. |
| Fjernbetjeningen virker ikke, men knappen gør | Batteri, kodning, registrering af fjernbetjeningen i modtageren og antenne. |
| Fejl efter ændring af fotoceller | Adresser og kabler; gentag derefter registreringen af enhederne. |
Antal blink fra blinklyset og LED'erne: fejlfinding og reparation. Notér indstillingerne, før du nulstiller. Nulstilling af printkortet, sletning af modtageren og ny indlæring er forskellige handlinger; følg vejledningen til den installerede styreenhed.
Kontrol og vedligeholdelse
Få hele automatiseringssystemet kontrolleret mindst hver sjette måned; ved intensiv brug eller krævende miljøforhold skal det kontrolleres oftere i henhold til vedligeholdelsesplanen. Teknikeren kontrollerer de yderste og midterste hængsler, motorens fastgørelse, teleskoparmen, stoppene, kabelføringen, frigørelsesmekanismen og alle sikkerhedsanordninger. Resultatet noteres i vedligeholdelsesloggen.
Gå ikke ind mellem delene, når de foldes sammen, eller ind i armens bevægelsesområde, mens porten bevæger sig. Lad ikke børn lege ved porten, og opbevar fjernbetjeningerne uden for deres rækkevidde. Brugeren må kun foretage sikker manuel frigørelse og almindelig rengøring af tilgængelige overflader; reparationer, elektrisk arbejde og ændringer af sikkerhedsindstillinger skal udføres af en tekniker. Tag porten ud af drift, og sikr den i tilfælde af fejl.
Tekniske data for NICE HYPPO HY7124
| Type | Ikke-reverserbar elektromekanisk motor med teleskoparm til foldeport. |
|---|---|
| Motorspænding | 24 V DC |
| Strøm | 5 A |
| Effektforbrug | 120 W |
| Drejningsmoment | 250 Nm |
| Omdrejningshastighed | 2 omdr./min. |
| Åbningstid angivet af producenten | 10 s |
| Driftscyklus | 80 % |
| Positionsregistrering | Magnetisk encoder |
| Kondensator | Uden startkondensator til AC-motor. |
| Kapslingsklasse | IP43 |
| Driftstemperatur | −20 til +70 °C |
| Motorens vægt | 13 kg |
| Mål | 350 × 165 × 242 mm; kabinet med monteringsplade ifølge tegningen. |
| Foldeleddets grænser | Maks. 1 500 mm; vægt i henhold til graf. Maksimal længde og vægt gælder ikke samtidigt. |
Åbningstiden er ikke garanteret for enhver foldeport. Det afhænger af geometrien, styringens indstilling og belastningen. For ældre drev er typeskiltet og den tilhørende vejledning afgørende.
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
