Hurtig NICE Wingo WG3524 HS-drev
NYHED| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
2.936,46 kr. inkl. moms
| Vægt |
|---|
| 7,50 kg |
Beskrivelse af produktet Hurtig NICE Wingo WG3524 HS-drev
NICE WINGO WG3524HS er en hurtig, selvstændig elektromekanisk motor til én fløj på en indkørselsport. Den hører til Hi-Speed-motorerne og har en 24 V DC-motor med magnetisk encoder. Ved standardmontering åbner den 90° på cirka 10 sekunder uden start- og nedbremsningstid. Den er selvlåsende; ved strømsvigt kan den låses op med en nøgle. Styreenhed og sikkerhedstilbehør vælges separat.
Hvornår skal du vælge WINGO WG3524HS?
Vælg ud fra længden og vægten af én portfløj, antal cyklusser, hængslernes modstand, fyldning og vindpåvirkning. Porten skal kunne bevæges jævnt manuelt gennem hele bevægelsesbanen og må ikke begynde at bevæge sig af sig selv, når den er stoppet.
| Længde på én portfløj | Op til 3 m med en vægt som angivet i diagrammet. |
|---|---|
| Vægt på én portfløj | Op til 200 kg ved en kort fløj; ved 3 m er grænsen cirka 100 kg. |
| Drift | Op til 30 cyklusser/time ved nominel kraft; én cyklus består af én åbning og én lukning. |
| Antal motorer | Én motor pr. portfløj; to motorer til en dobbeltfløjet port. |

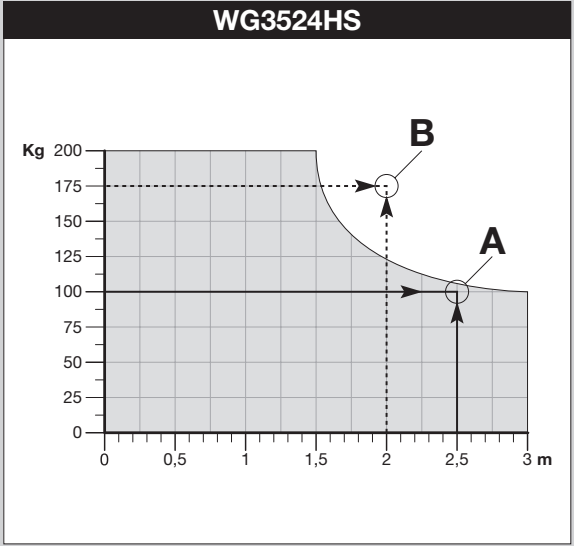

Den vandrette akse angiver længden i meter, og den lodrette akse angiver vægten i kilogram. Det grå område er tilladt. Punkt A er et eksempel på en passende kombination; punkt B ligger uden for det tilladte område. En tæt portfløj og vind kan begrænse egnetheden, selv når målene overholdes.
Styreenhed til 24 V-motor
Til denne motor er NICE MC824HR30 / MCA1R30 af typen MC824H med understøttelse af magnetisk encoder. Styreenheden får strøm fra 230 V AC, og motoren får 24 V DC. Motoren må ikke tilsluttes direkte til lysnettet. MC824L er beregnet til andre motorer og kan ikke bruges som direkte erstatning.
Følgende tilslutning og indlæring gælder for MC824HR30 med 12 Motor Type-kontakter. Hvis du beholder en ældre styreenhed, skal du følge mærkningen på dens printkort. De fulde indstillinger findes i den fælles MC824HR30-manual.

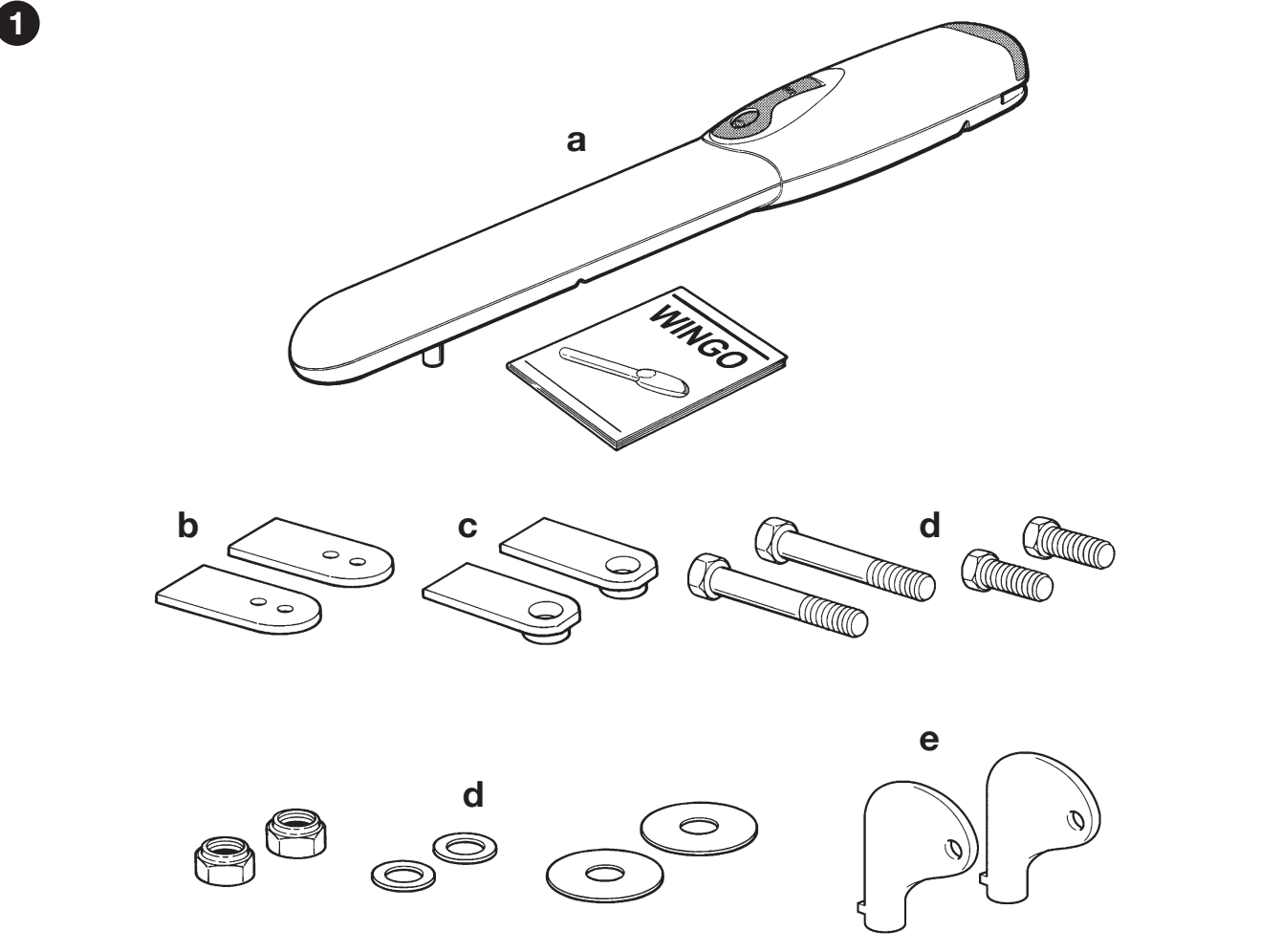

Indhold i den separate motorpakke
Separat motor med frikoblingsnøgler, forreste og bageste beslag, monteringsplade, fastgørelsesmateriale og formonteret mekanisk åbningsstop. Ankre til det konkrete underlag vælges ud fra materialet i stolpen eller muren.
Styreenhed, modtager, fjernbetjeninger, fotoceller og signallampe medfølger ikke til den separate motor. Anlægget kræver mekaniske stop for både åben og lukket position; ved åbning kan det justerbare stop i motoren. Du kan vælge en komplet udstyrspakke.
Sæt til én eller to portfløje
De angivne sæt indeholder MC824HR30, OXIBD-modtager og MYGO4-fjernbetjening. Versionen med fotoceller indeholder et par EPMB; med tilbehør også ELDC-signallampe. Antallet af motorer svarer til antallet af portfløje.
| Port | Sæt |
|---|---|
| 1 portfløj | Standard |
| 1 portfløj | Med tilbehør |
| 1 portfløj | Med fotoceller |
| 2 portfløje | Standard |
| 2 portfløje | Med tilbehør |
| 2 portfløje | Med fotoceller |
I. Montering af bageste beslag
Montering, elektrisk tilslutning og afprøvning skal udføres af en kvalificeret tekniker. Afbryd strømmen og eventuelt backupbatteri, før arbejdet påbegyndes. Kontrollér, at portfløjen, hængslerne og fastgørelsespunkterne er stabile. Dæksel og frikobling skal være tilgængelige i hele produktets levetid.

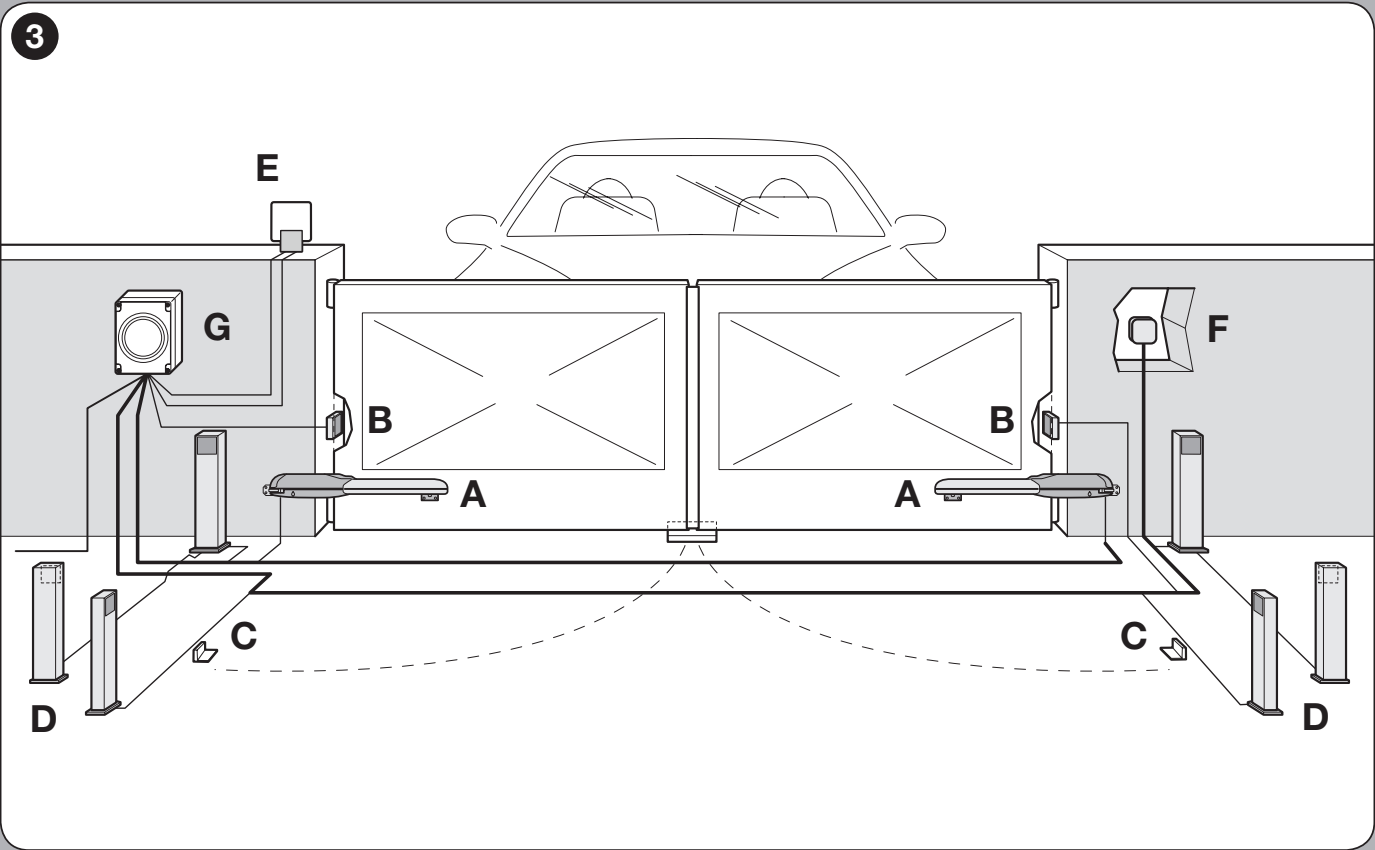

A motorer, B fotoceller, C åbningsstop, D fotocellestolper, E signallampe, F betjeningselement og G styreenhed. Teknikeren fastlægger antallet og placeringen af sikkerhedsanordningerne ud fra den konkrete port.

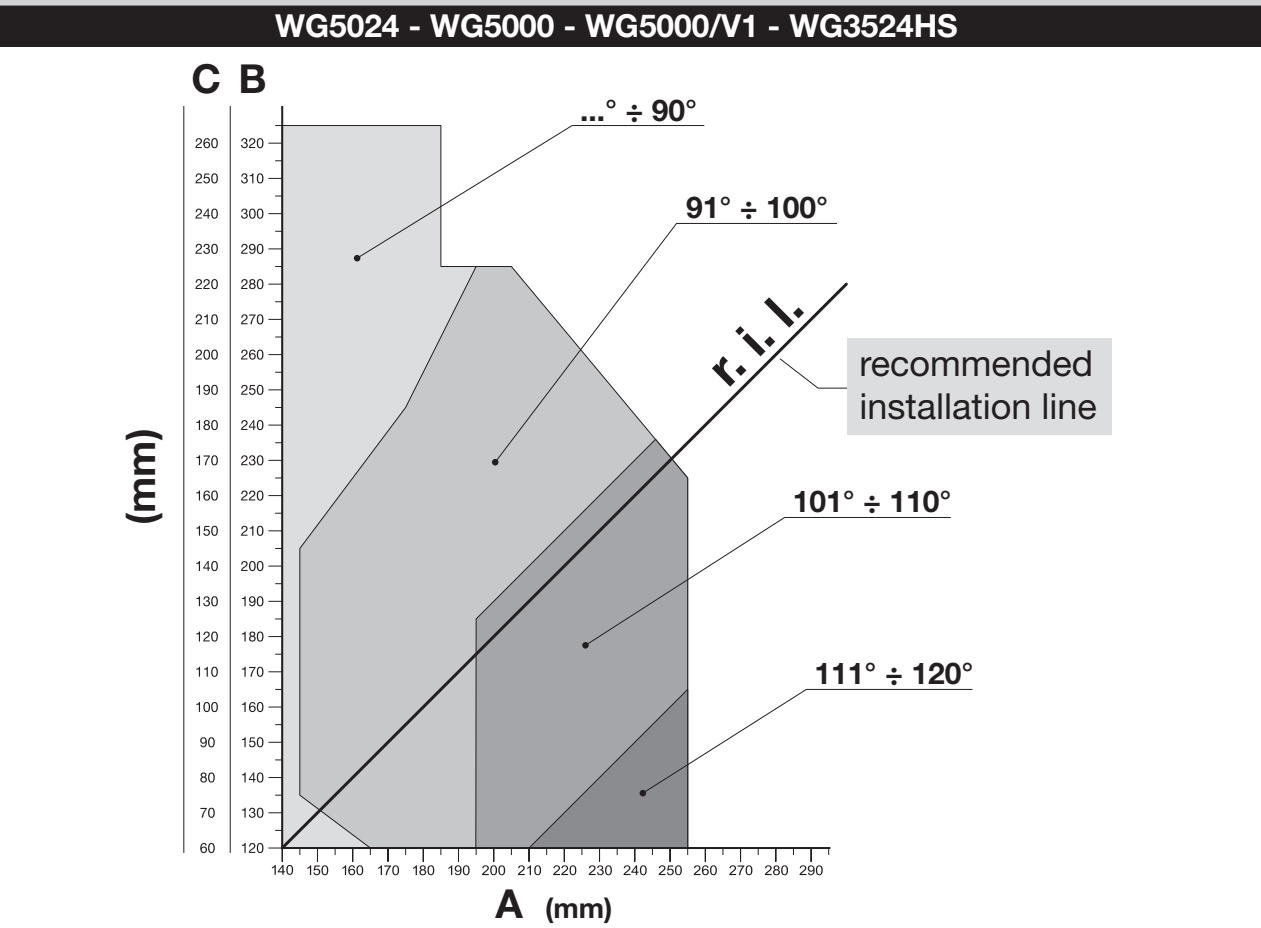

- Mål C, afstanden fra hængselaksen til monteringsfladen ifølge tegningen.
- Find C i diagrammet, og aflæs B. Aflæs den opnåelige åbningsvinkel ved den anbefalede monteringslinje r.i.l.
- Aflæs lodret fra det valgte punkt A. A og B bør være ens, helst helt identiske. Målene skal ligge inden for det tilladte område i diagrammet.
- Kontrollér, at der er plads til motorens fulde bevægelse, og at den forreste konsol kan placeres på portbladets faste del.

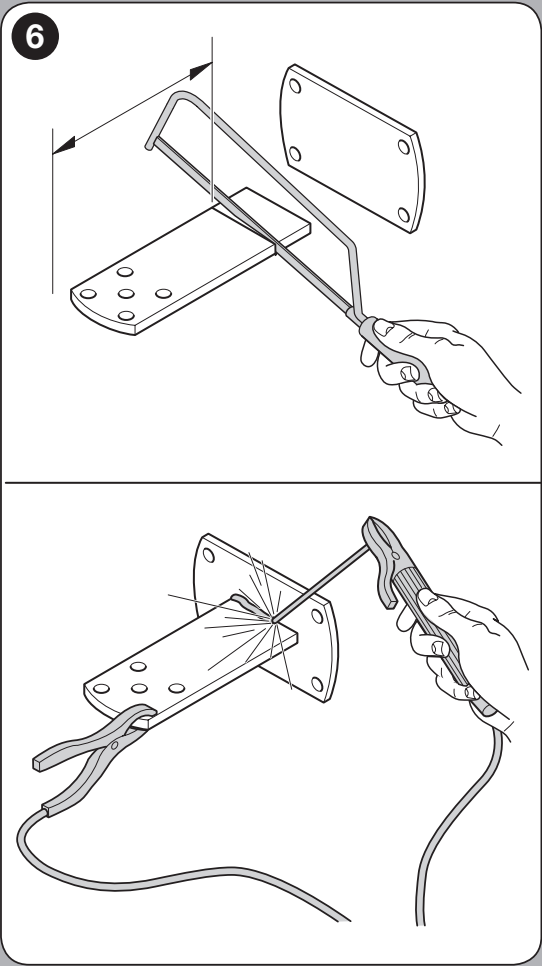

Den medfølgende bagkonsol er 150 mm lang. Afkort den efter geometrien, og svejs den fast på monteringspladen; fastgør pladen med egnede ankre. Hvis du har brug for større afstand, skal du vælge den forlængede bagkonsol NICE PLA6. Også efter udskiftningen skal målene i diagrammet overholdes.

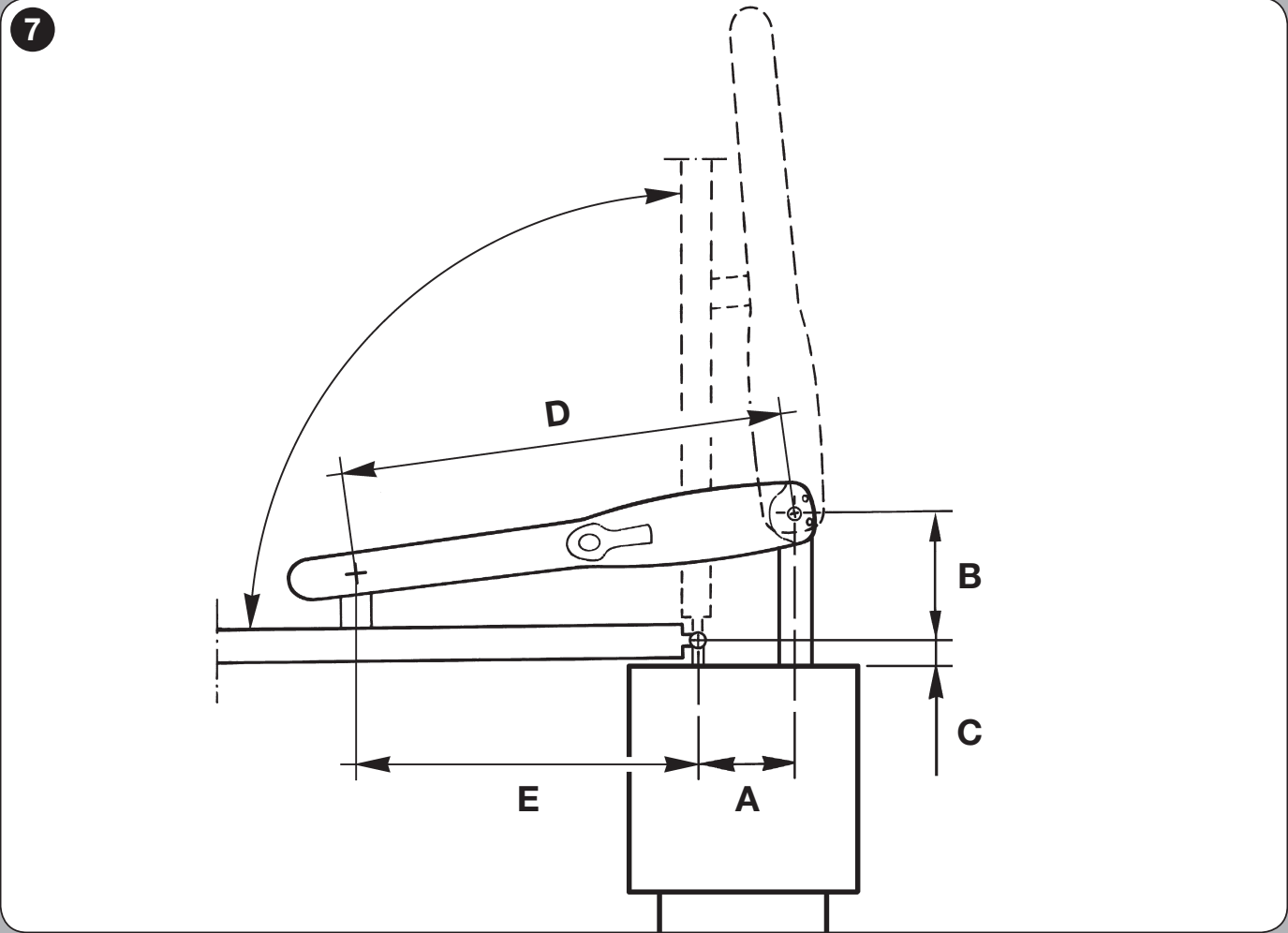

Åbning udad
Ved åbning udad skal geometrien i den følgende tegning og den forlængede bagkonsol PLA6. Teknikeren kontrollerer, at der er fri plads uden for gennemkørselsområdet, at begge motorer vender rigtigt, og at endepositionerne indlæres korrekt. De sædvanlige mål for åbning indad gælder ikke ved denne montering.

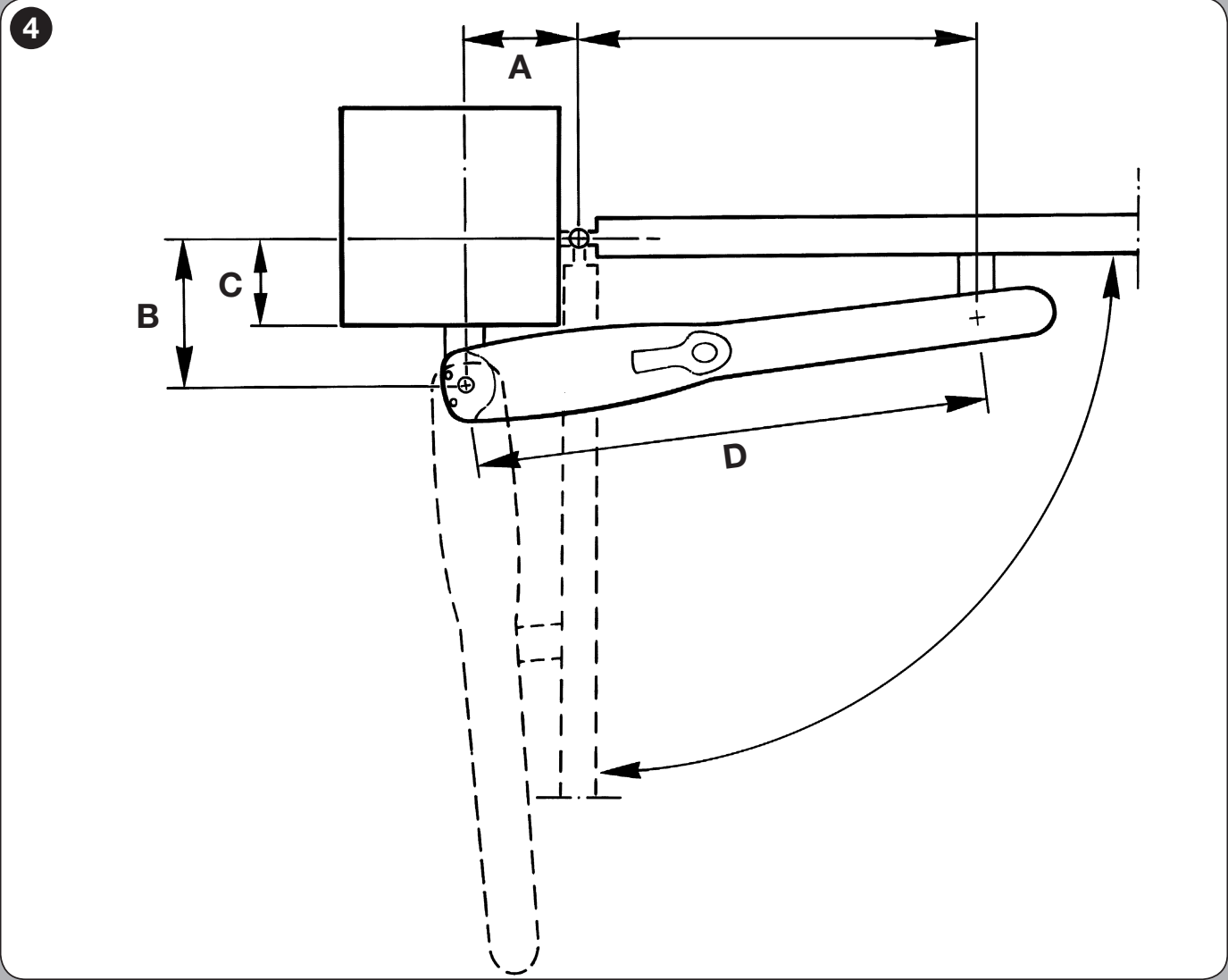

II. Forreste konsol og mål
For WG3524HS gælder monteringsmålet D = 850 mm og sammenhængen E = D − A. D er ikke stempelstangens slaglængde. Svejs den forreste konsol fast på portbladets faste del; til fastskruning er NICE PLA8.
| A (mm) | E (mm) |
|---|---|
| 100 | 750 |
| 110 | 740 |
| 120 | 730 |
| 130 | 720 |
| 140 | 710 |
| 150 | 700 |
| 160 | 690 |
| 170 | 680 |
| 180 | 670 |
| 190 | 660 |
| 200 | 650 |
| 210 | 640 |
| 220 | 630 |
| 230 | 620 |
| 240 | 610 |
| 250 | 600 |
| 260 | 590 |
| 270 | 580 |
| 280 | 570 |

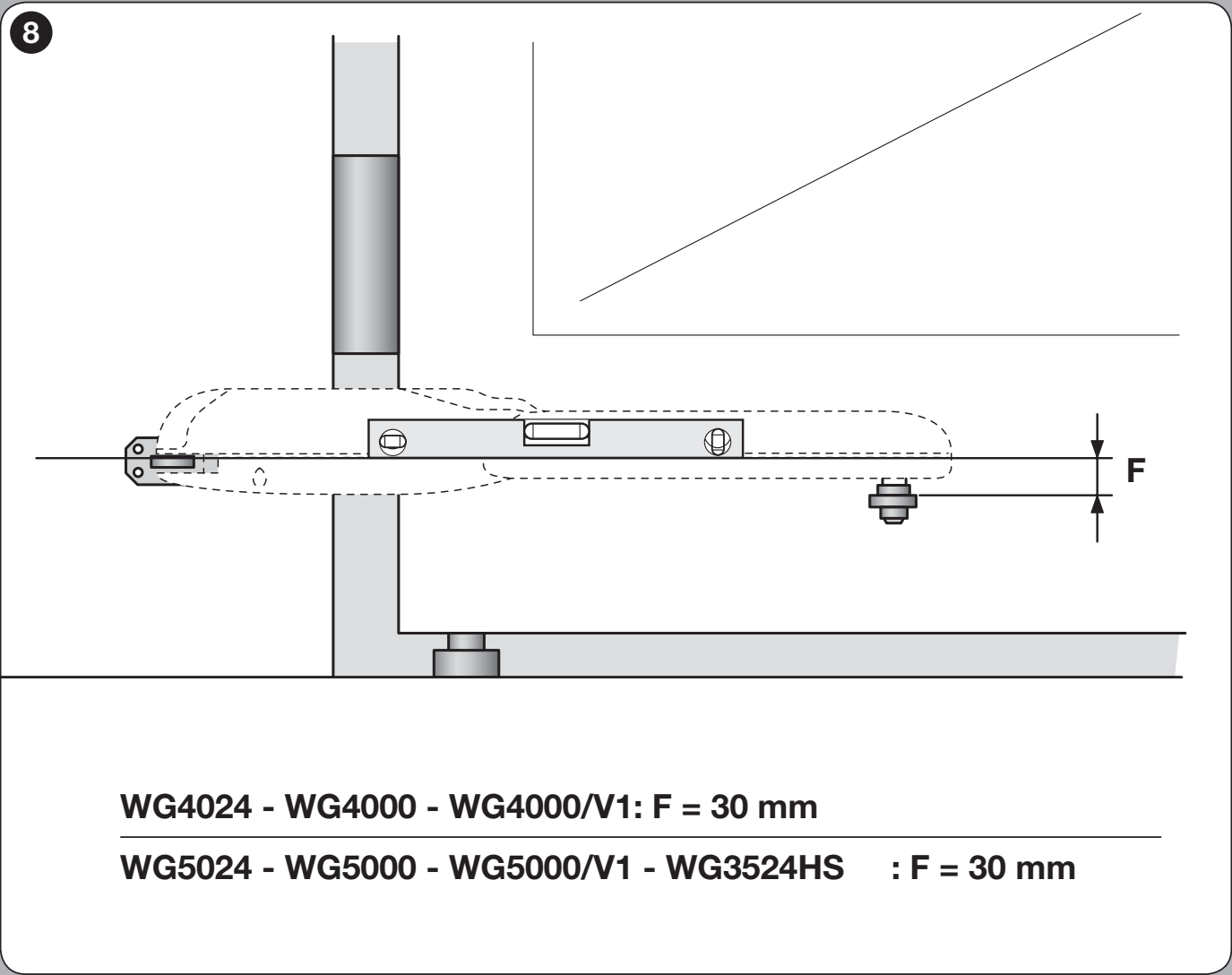

Det forreste beslag på portbladet sidder F = 30 mm lavere end det bageste beslag. Motoren skal være vandret; kontrollér dens position med et vaterpas, før beslagene fastgøres endeligt.

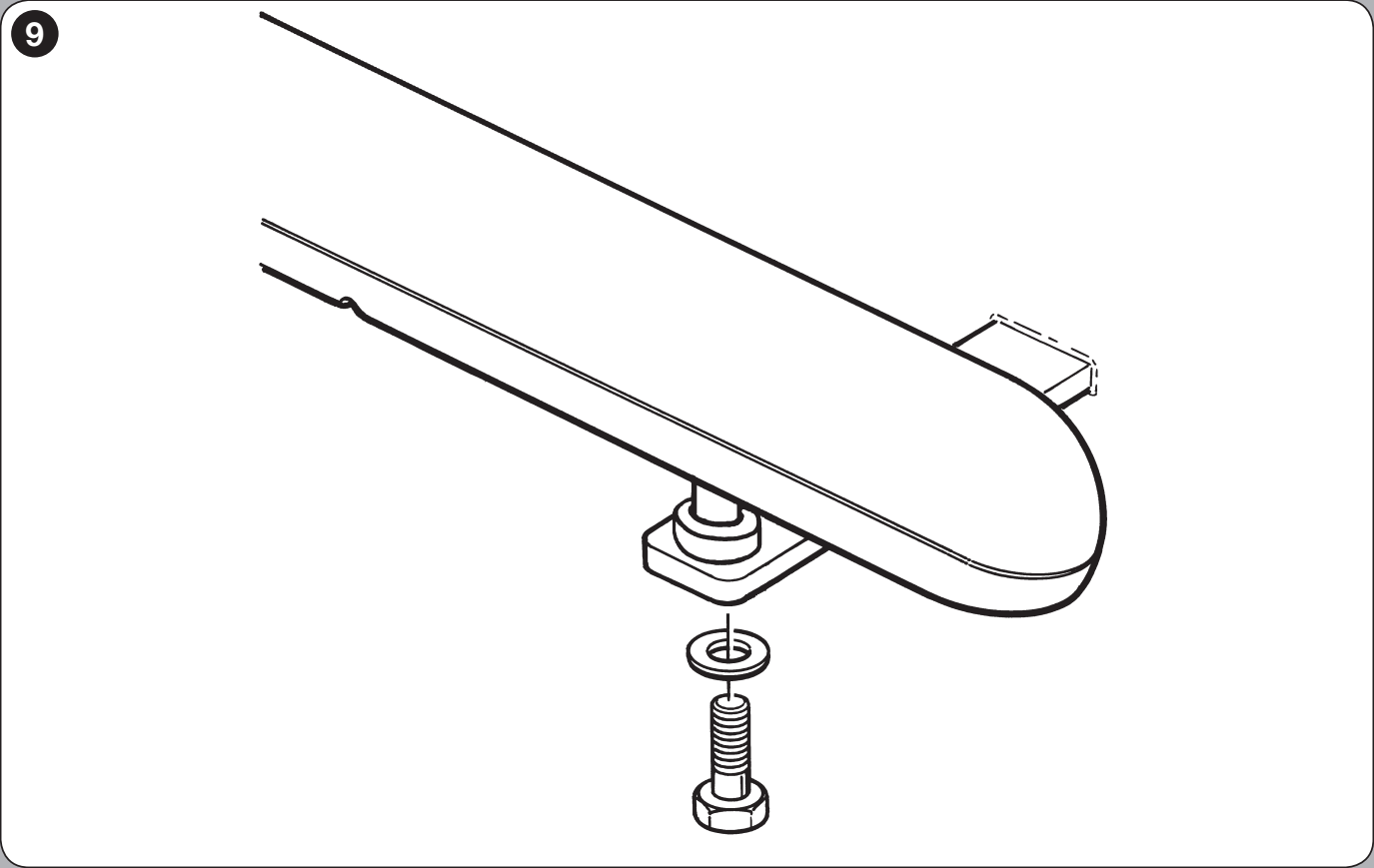

- Fastgør motoren på bagkonsollen med den medfølgende bolt, skive og møtrik. Spænd møtrikken, og løsn den derefter cirka 1/10 omgang, så den nødvendige minimale frigang bevares.

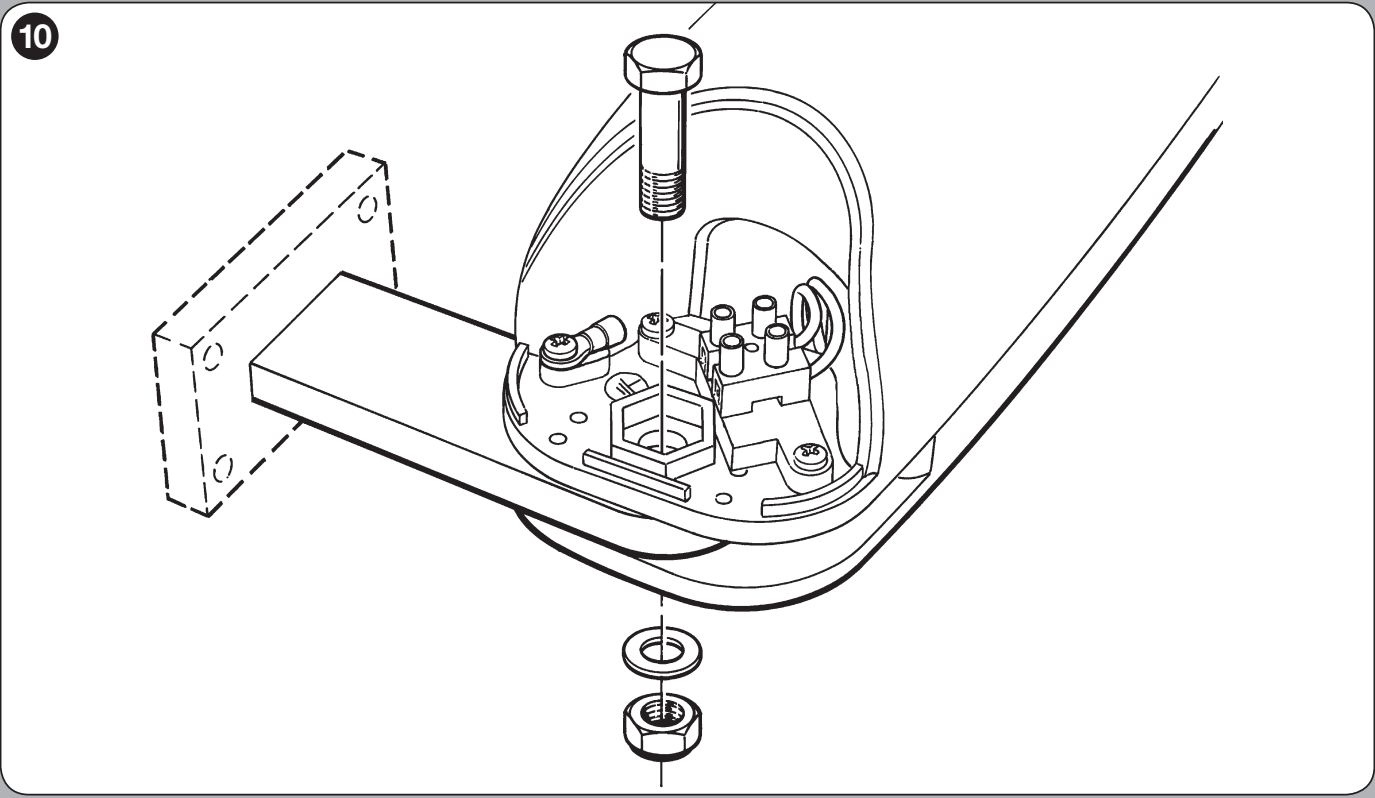

- Fastgør den forreste del på konsollen med de medfølgende dele som vist på billedet.
- Afprøv motoren og portbladet manuelt i hele bevægelsesområdet, mens motoren er frikoblet. De må hverken sætte sig på tværs eller støde mod stolpen.

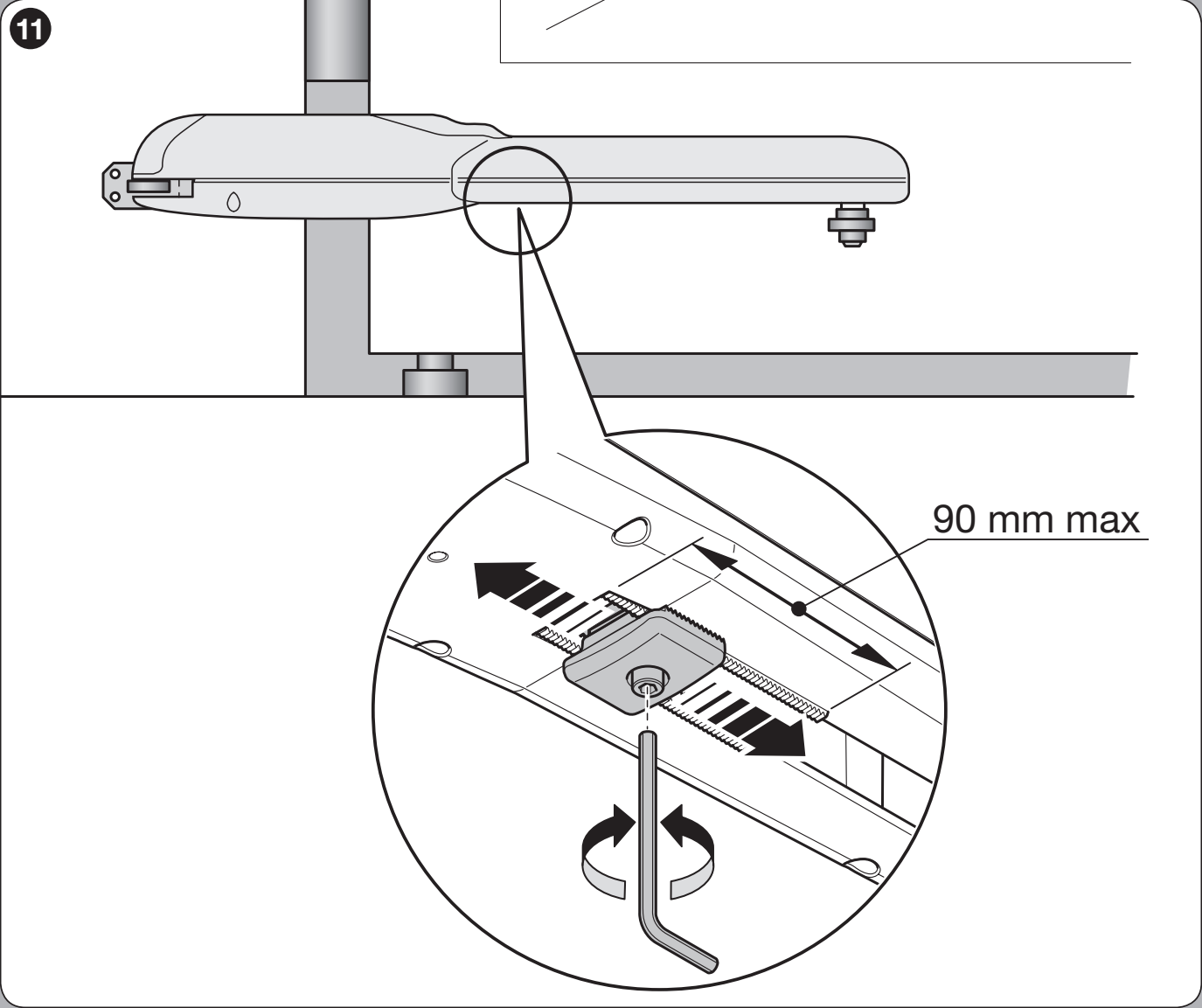

III. Mekaniske stop
Det formonterede, justerbare stop i drevet bestemmer åbningspositionen og kan erstatte et separat åbningsstop på porten. Sørg for et solidt mekanisk portstop i lukket position. Begge bevægelsens endepositioner skal være pålideligt begrænset; ved lukning må du ikke stole på stempelstangens endestop.
- Når strømforsyningen er afbrudt, frikobl drevet og løsn stopskruen.
- Åbn portbladet manuelt til den ønskede position.
- Flyt stoppet hen til stiften, og spænd det fast. Overhold målet maks. 90 mm i detaljen. Det er ikke motorens samlede slaglængde, som er 470 mm.
- Luk portbladet manuelt, lås motoren, og indlæs først derefter endepositionerne.

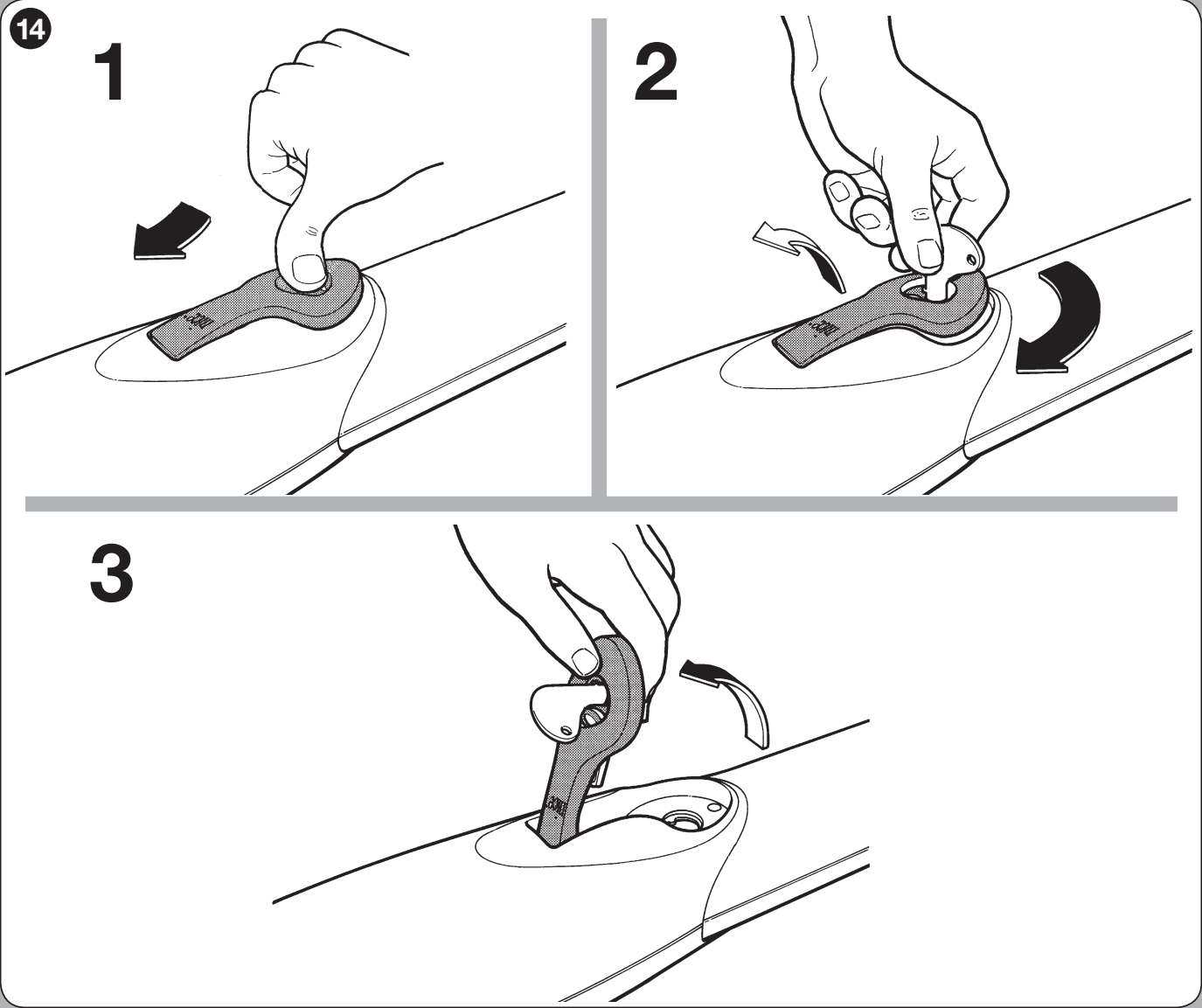

Manuel frikobling ved strømafbrydelse
- Stop porten, afbryd strømmen, og fastgør portbladet, så det ikke kan bevæge sig af sig selv. Hvis porten har en elektrisk lås, skal den først låses op.
- Skub låsedækslet til side, sæt nøglen i, og drej den med uret.
- Løft håndtaget, og følg dets bevægelse. Portbladet kan nu bevæges manuelt.
- For at tilkoble igen skal du sænke håndtaget, dreje nøglen mod uret, tage den ud og lukke dækslet. Kontrollér, at porten er fastgjort, før motoren aktiveres igen.
Hvis porten er den eneste adgang til grunden, skal du sørge for adgang til frikoblingen allerede ved monteringen.
Kabelføring med MC824HR30
Hold netledningen adskilt fra signalkablerne. Beskyt kablerne mod vand og bevægelse, fastgør dem i gennemføringerne, og efterlad den nødvendige reserve. Strømforsyningen skal have passende overstrømsbeskyttelse og mulighed for fuldstændig afbrydelse.
| Kredsløb | Kabel | Maksimal længde |
|---|---|---|
| 230 V strømforsyning til styreenheden | 3 × 1,5 mm² | 30 m |
| Hver motor + encoder | 3 × 1,5 mm² + 2 × 1 mm² eller 5 × 1,5 mm² | 10 m |
| BlueBUS | 2 × 0,5 mm² | 20 m; over 20 til 40 m: 2 × 1 mm² |
| Blinklys | 2 × 0,5 mm² | 20 m |
| Nøglekontakt | 2 kabler på 2 × 0,5 mm² | 50 m |
| Elektrisk lås | 2 × 1 mm² | 10 m |
| Antenne | RG58 | 20 m, mindre end 5 m anbefales |
Se detaljer, herunder oplysninger om længere netledning, i kabelføringen til MC824HR30. Ledningsfarverne skal kontrolleres for den konkrete motor; encoderledninger må ikke tilsluttes motorudgangen.

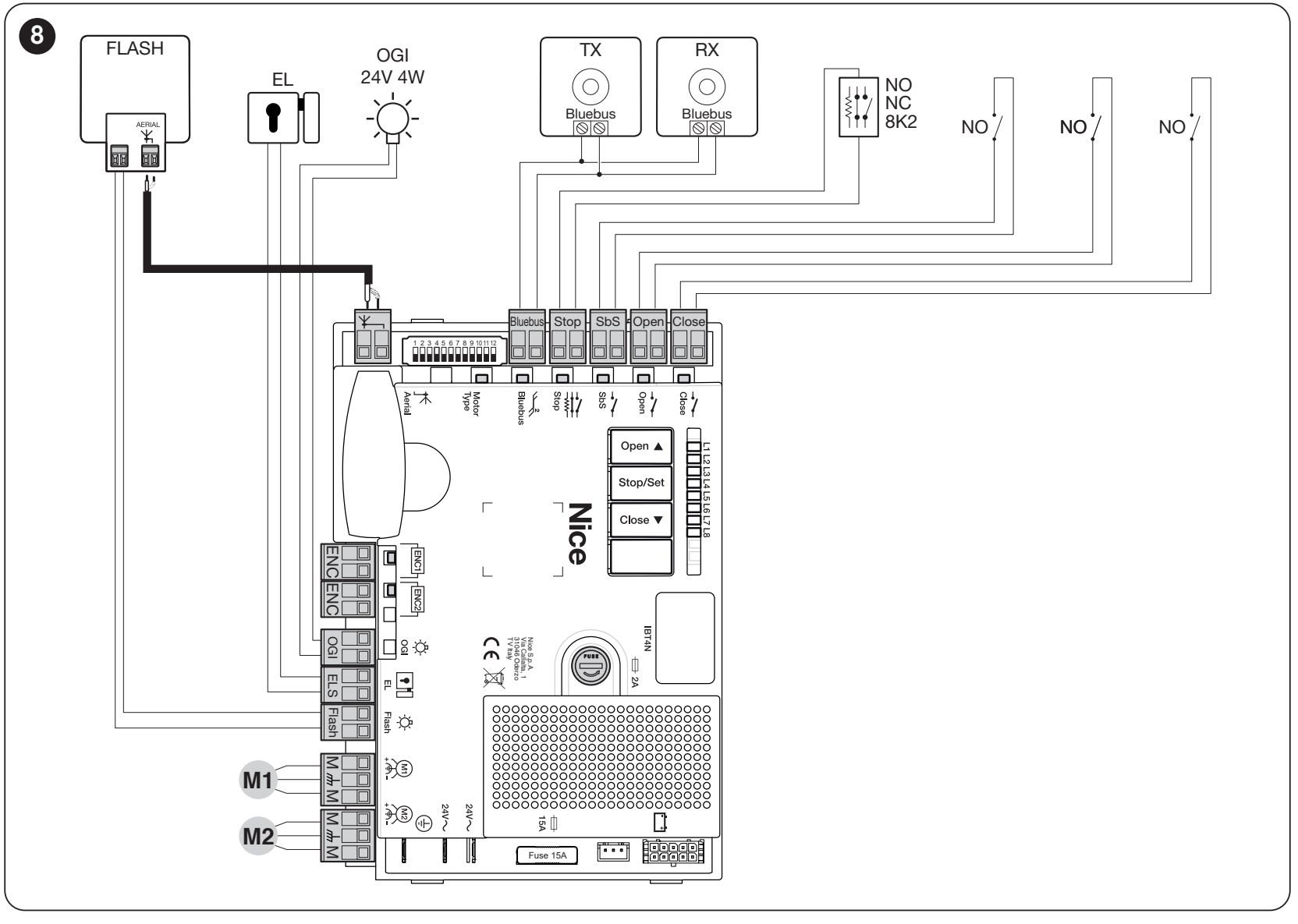

Tilslutning, polaritet og fotoceller
| M1/M2 og ENC1/ENC2 | Hver motor har sit eget motorstik og encoderstik. M2 åbner først, M1 lukker først. En enkelt motor skal tilsluttes M2/ENC2. |
|---|---|

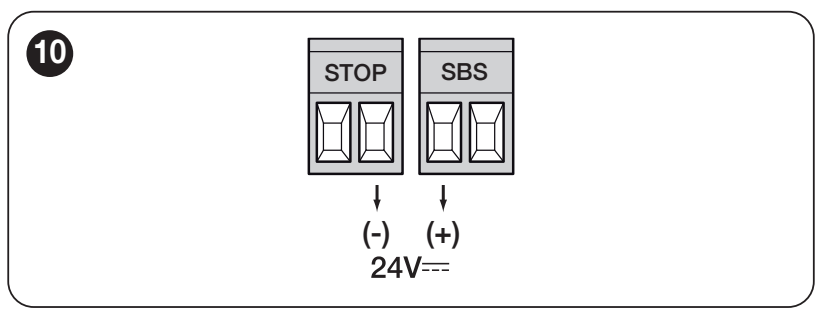

| Hjælpestrømforsyning | Den venstre kontakt i SbS-parret er + (plus), den højre kontakt i STOP-parret er − (minus). 24 V DC −30/+50 %, maks. 200 mA. |
| BlueBUS | Toledertilslutning af fotoceller, uden polaritet. Hvert par skal have den korrekte adresse i henhold til sin funktion. |
| STOP | Indlært sikkerhedsindgang til NO, NC eller 8,2 kΩ; tilslutningen vælges efter enheden. |
| SbS / OPEN / CLOSE | Potentialfrie NO-kommandoer. Der må ikke tilsluttes ekstern spænding til styreindgangene. |
| FLASH | 12 V DC / 21 W, egnet til ELDC. Kontrollér placeringen af +/− i forhold til mærkningen på den konkrete udgang og blinklyset. |
| ELS / OGI | ELS er 12 V AC / 15 VA uden +/−. OGI 24 V / 4 W er en programmerbar udgang; tilslutningen skal passe til den valgte funktion. |
Placeringen af plus og minus gælder hjælpestrømforsyningen på de angivne kontakter; det er ikke en vejledning til at brokoble indgangene. BlueBUS, encoder og potentialfrie kontakter har ikke denne opdeling i +/−.
Til den aktuelle konfiguration kan du for eksempel bruge EPMB-fotoceller. Andre muligheder er EPSB, EPLB og F210B. Trådløse EPMOW har brug for grænsefladen IBW. Tilslutning og adresser findes i afsnittet om BlueBUS.
Første opstart med MC824HR30
1. Valg af den korrekte motor

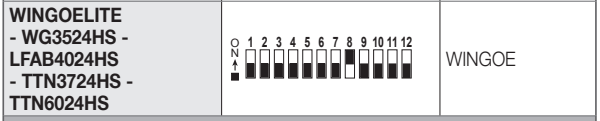

Når strømmen er afbrudt, skal du indstille WG3524HS til Motor Type: DIP 8 ON, øvrige DIP 1–7 og 9–12 OFF. Dette er ikke en indstilling af funktionerne L1–L8.

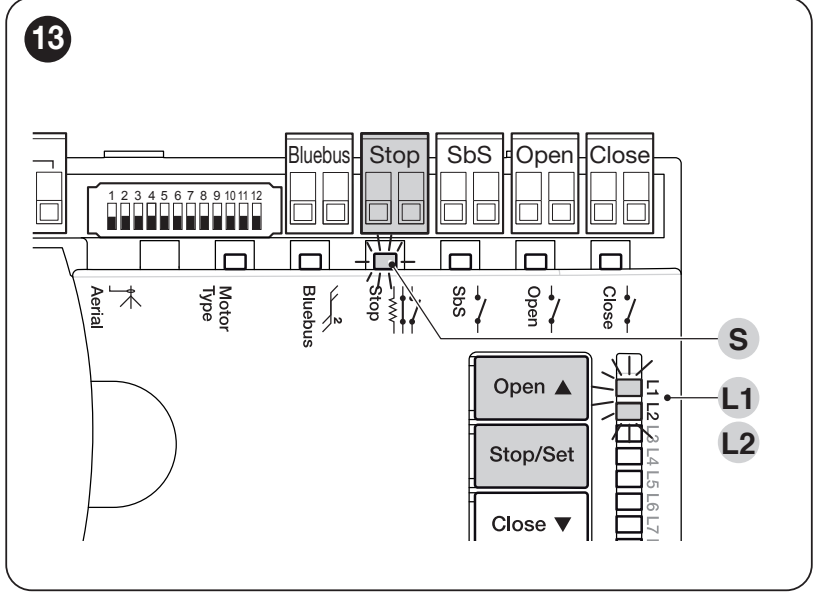

2. Indlæsning af enheder
- Kontrollér motor-/encoderstik, endestop og sikkerhedsanordningernes funktion. Tænd for strømmen.
- Hold Open + Stop/Set. Slip knapperne, når L1 og L2 begynder at blinke hurtigt efter cirka 3 sekunder.
- Vent, til processen er færdig. STOP-LED'en skal lyse, og L1/L2 skal slukke. Gentag indlæringen, når en sikkerhedsanordning er ændret.
3. Automatisk indlæring af positioner
- Hold Stop/Set + Close, indtil L3/L4 efter cirka 5 sekunder begynder at blinke hurtigt. Slip knapperne.
- Følg hele forløbet: langsom lukning af M1, derefter M2, langsom åbning af M2 og M1 og til sidst hurtig lukning af begge fløje.
- Hvis retningen eller rækkefølgen ikke passer, skal du stoppe indlæringen med knappen Open eller Close og afbryde strømmen. En tekniker korrigerer motorens retning; hvis rækkefølgen er forkert, skal både motorstikkene og de tilhørende encoderstik byttes om. Den eneste motor forbliver på M2/ENC2.
- Når indlæringen er gennemført korrekt, slukker L3/L4. Hvis PHOTO/STOP aktiveres, og L1 lyser, skal du fjerne årsagen og gentage indlæringen.
Manuel og blandet indlæring, positioner for nedbremsning og præcise rettelser findes i positionsvejledningen til MC824HR30. Udfør komplette tests før overdragelsen – ikke kun én vellykket passage.
Indstillinger og fjernbetjeninger
Indstil automatisk lukning, pausetid, hastighed, kraft og andre funktioner i henhold til programmeringsvejledningen til MC824HR30. Øg ikke kraften som erstatning for at reparere en port, der går trægt. Gentag sikkerhedstestene efter ændringen.
Styreenheden kræver en radiomodtager. De aktuelle sæt indeholder OXIBD og MYGO4. Til tovejskommunikation med OXIBD er ON3EBD. Det er muligt at beholde OXI med passende fjernbetjeninger; OXILR kræver fjernbetjeninger fra ONE LR.
Andre eksisterende muligheder er INTI2, ON2E, FLO2RE og NICEWAY; de vælges ud fra modtageren og dens kodefamilie. Frekvensen alene garanterer ikke kompatibilitet. Udfør parringen i henhold til vejledningen til modtageren og antennen.
Ved OXIBD skal den eksterne antenne tilsluttes direkte til modtagerens antenneklemmer. Følg markeringen af koaksialkablets midterleder og skærm; der er ikke tale om strømforsyning +/−.
Tilføjelse af tilbehør
| Blinklys | ELDC til den relevante DC-udgang. WLT må kun tilsluttes til en spænding og funktion, der understøttes af vejledningen; ikke direkte til 230 V. |
|---|---|
| Fotoceller | EPMB og andre kompatible BlueBUS-enheder. |
| Beslag | PLA6 til den nødvendige forlængelse af det bageste beslag; PLA8 til forreste montering med skruer. |
| Serviceinterface | IBT4N og OVIEW til professionel indstilling og diagnostik. |
Drift ved strømafbrydelse
MC824HR30 understøtter NICE PSS324-backupbatteriet. Det ældre PS324 tilsluttes via CABLA11 og funktionen Standby skal være slået fra ved brug af denne. Angiv altid den præcise betegnelse på både styreenheden og batteriet, når du vælger en erstatning.
Udfør tilslutningen med både netstrømmen og batteriet afbrudt. Driftstiden afhænger af batteriets tilstand og portens belastning. Se flere oplysninger i backupvejledningen til MC824HR30; uden batteri er manuel frikobling.
Når porten ikke fungerer korrekt
| Symptom | Kontrollér |
|---|---|
| Motoren bevæger sig ikke | Strømforsyningen til styreenheden, at frikoblingen er låst, STOP og fotocellerne; lad motoren køle af efter et overbelastningsstop, og fjern årsagen. |
| Fløjene bevæger sig i forkert rækkefølge | M2/ENC2 åbner først, M1/ENC1 lukker først; kontrol og ændringer må kun udføres uden strømforsyning. |
| Stopper eller vender | Forhindringer, vind, modstand i hængslerne, fotoceller, anslag og encoderforbindelse. |
| L1/L2 eller L3/L4 blinker | Indlæsning af enheder eller positioner er endnu ikke afsluttet; følg vejledningen for den relevante fase. |
| Blinklyset melder en fejl | Diagnosetabellen for MC824HR30 forklarer antallet af blink og reaktionen. |
Nulstilling er ikke det første trin ved en almindelig fejl. Sletning af indstillinger kræver ny indlæring og sikkerhedskontrol; radiofjernbetjeninger administreres særskilt i modtageren.

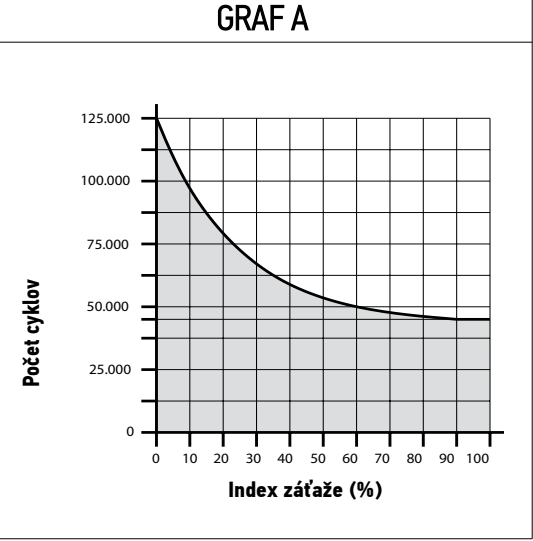

Vejledende levetid
Læg de relevante indekser sammen inden for portens tilladte mål. Medregn yderligere faktorer, hvis de forekommer med en sandsynlighed på over 10 %. Grafen viser et vejledende antal cyklusser ved regelmæssig vedligeholdelse; den er ikke en garanti eller et antal år.
| Faktor | Indeks |
|---|---|
| Fløj over 100 til 200 kg | 10 % |
| Længde 1–2 m | 10 % |
| Længde over 2 til 3 m | 20 % |
| Over 40 °C / under 0 °C eller luftfugtighed over 80 % | 20 % |
| Massiv fyldning af portfløjen | 15 % |
| Vindudsat område | 15 % |
Ved valg skal du stadig holde dig inden for diagrammet over tilladt længde og vægt. Levetidsindekset tillader ikke en tungere eller længere portfløj.
Test, sikkerhed og vedligeholdelse
Teknikeren kontrollerer hele kørselsbanen, endestoppene, nødfrikoblingen, fotocellerne, STOP og stødkraften. Ved den manuelle test i motormanualen er 390 N den øvre grænse for den manuelle bevægelse under testen, ikke en målværdi for stødkraften. Teknikeren udleverer manualen og viser, hvordan porten frikobles sikkert.
Udfør kontrollen mindst hver 6. måned, og oftere ved intensiv brug. Beslag, skruer, korrosion, hængsler, tilstand og smøring af snekken kontrolleres i henhold til manualen, ligesom kabler, endestop og alt sikkerhedsudstyr. Afbryd strømforsyningen, og frakobl batteriet før vedligeholdelse.
Gå ikke ind i portfløjenes bevægelsesbane, mens de er i bevægelse. Opbevar fjernbetjeningerne utilgængeligt for børn, og betjen ikke porten uden udsyn til gennemkørslen. Hvis portfløjen har en integreret gangdør, skal åbning af denne forhindre, at drevet startes. Ved fejl skal automatikken tages ud af drift, og service tilkaldes; sikkerhedsanordninger må ikke omgås.
Tekniske specifikationer for WG3524HS
| Model | NICE WINGO WG3524HS |
|---|---|
| Motor | 24 V DC; ikke direkte tilslutning til 230 V |
| Kraft | Maks. 1 500 N, nominel 650 N |
| Hastighed | 0,040 m/s uden belastning; ca. 10 s / 90° uden acceleration og deceleration ved standardmontering |
| Effektforbrug / strøm | Maks. 120 W / 5 A; nominel 72 W / 3 A |
| Driftscyklus | Op til 30 cyklusser/time ved nominel kraft |

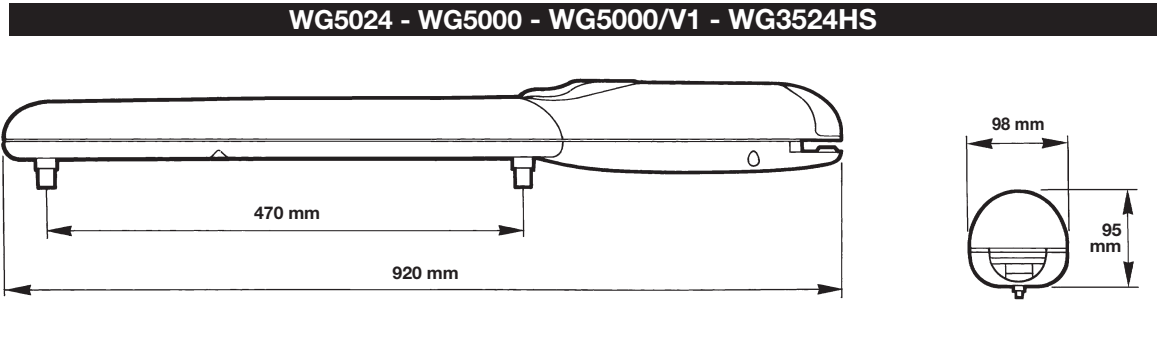

| Slaglængde | 470 mm |
| Kapslingsklasse | IP44 |
| Driftstemperatur | −20 til +50 °C |
| Mål | 920 × 98 × 95 mm |
| Vægt | 6 kg |
Vi hjælper dig med at vælge ud fra målene, vægten, fyldningen, brugshyppigheden og hængslernes placering. Kontakt os med disse oplysninger og et foto af monteringsstedet.
Monteringsvejledning PDF
