NICE TITAN TTN3724HS – separat drev til hængslede porte med en låge på op til 3,7 m/450 kg
| Produktets tilgængelighed: | inden for 3 dage | Vi afsender normalt varerne inden for 3 dage. |
|---|
inden for 3 dage
3.284,85 kr. inkl. moms
| Vægt |
|---|
| 12 kg |
Beskrivelse af produktet NICE TITAN TTN3724HS – separat drev til hængslede porte med en låge på op til 3,7 m/450 kg
Bemærk!
Ved en motor til en svingport NICE Titan TTN3724HS med styreenhed version R30 (MC824HR30) er det nødvendigt at bruge PS124 eller PS324 en kabeladapter CABLA11.

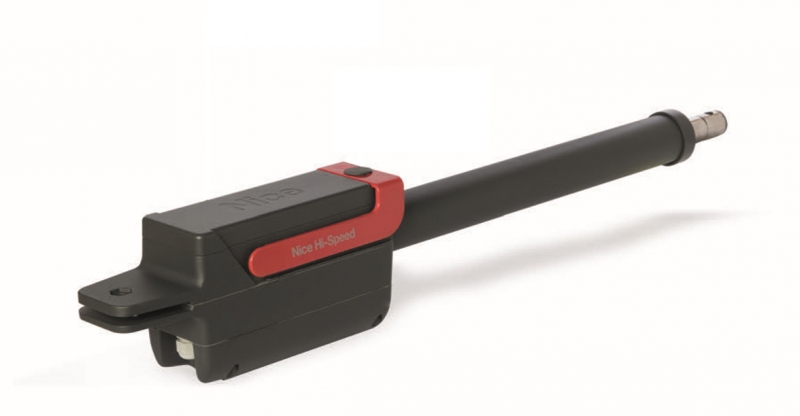

NICE TITAN TTN3724HS er en separat, hurtig lineær motor til én portfløj. Motoren har 24 V DC og magnetisk encoder; styreenhed medfølger ikke. Den tilsluttes NICE MC824HR30. Til en dobbeltfløjet port skal der bruges to motorer og én korrekt tilsluttet styreenhed.
Det er en ikke-selvlåsende motor med praktisk nøglebetjent oplåsning i den øverste del. Åbning til 90° tager cirka 12 sekunder ved typisk montering, uden at medregne acceleration og nedbremsning; den faktiske tid afhænger af monteringsmål, indstillinger og belastning. Grænserne på 3,7 m og 450 kg skal vurderes samlet ud fra anvendelsesdiagrammet.
Styreenhed og kompatibelt tilbehør
Den magnetiske encoder hjælper styreenheden med at følge portfløjens position og registrere forhindringer. Automatisk indlæsning af positioner, nedbremsning i begge retninger, betjening med tre knapper og kraftindstilling varetages af MC824HR30 med MCA1R30-kort. Styreenheden bruger en dobbelt teknologi til registrering af forhindringer. Sikkerheden skal kontrolleres på hele porten.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Styrer én eller to TTN3724HS-motorer og deres magnetiske encodere. | MC824HR30 Kompatibilitet |
| Fotoceller | Beskyttelse af gennemkørslen. BlueBUS er tilslutning af tilbehør til styreenheden, ikke motorens strømkabel. | NICE EPMB Tilslutning og adressering |
| Advarselslampe | Bevægelsessignal fra FLASH-udgangen. | NICE ELDC Udgangens elektriske data |
| Modtager og fjernbetjening | Indstiksmodtager i styreenheden og kompatibel sender; medfølger ikke til den separate motor. | NICE OXIBD / NICE MYGO4 Parring af fjernbetjeninger |
| Elektrisk lås | Ekstra sikring af portfløjen afhængigt af portens mekanik; lodret eller vandret udførelse. | NICE PLA10 / NICE PLA11 ELS-udgang 12 V AC |
| Reserveforsyning | Drift ved strømafbrydelse; vælg efter stiktype og styreenhedens version. | NICE PSS324 Batterier og CABLA11 |
| Solcelleanlæg | Alternativ strømforsyning efter vurdering af forbrug, antal cyklusser og solforhold. | NICE SOLEMYO SYKCE30 Driftsforhold |
Brug MC824H til TTN3724HS, da den er beregnet til motorens encoder. MC824L eller en styreenhed til en anden type encoder kan ikke erstatte denne styreenhed.
Pakker til én eller to portfløje

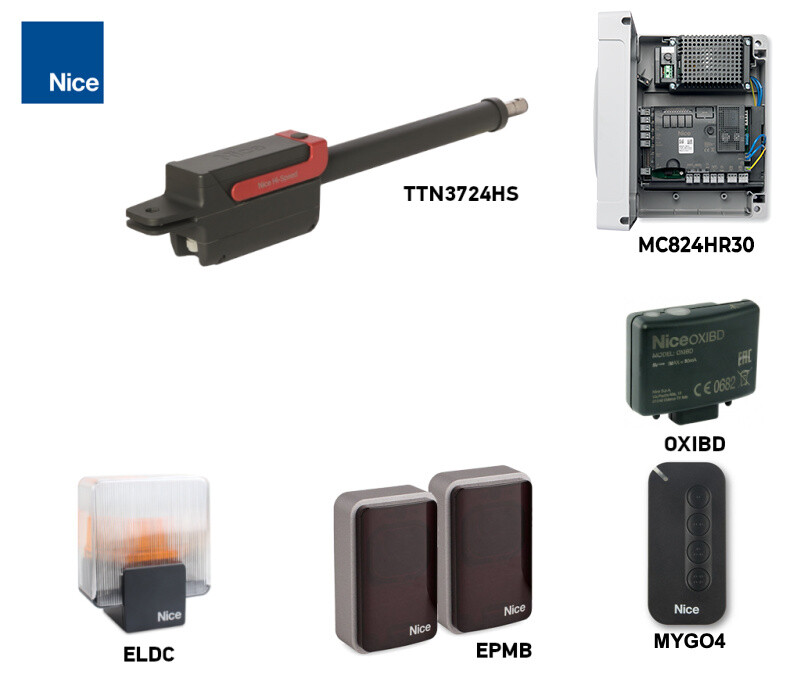

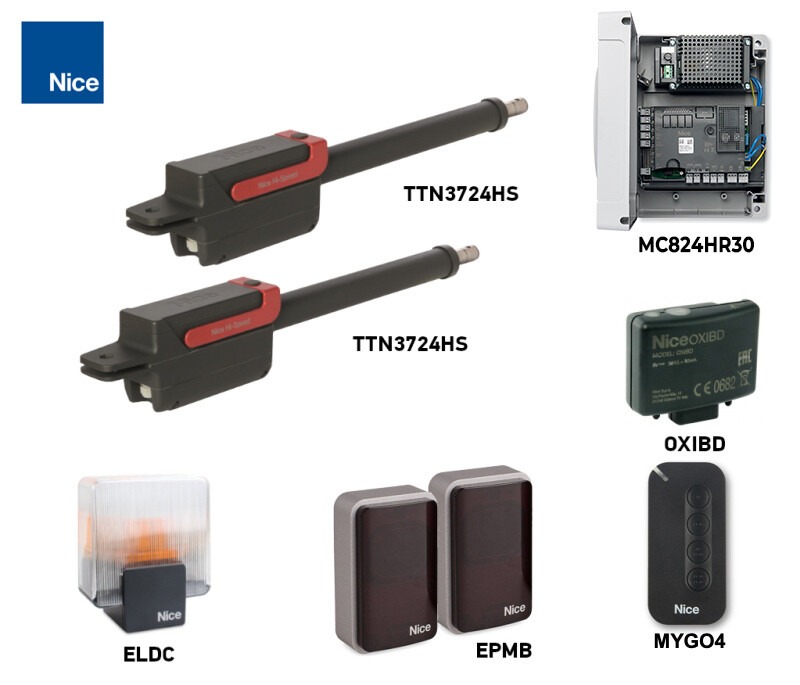

Alle de nævnte TITAN-pakker indeholder MC824HR30, OXIBD-modtager og MYGO4-fjernbetjening. Versioner med fotoceller inkluderer EPMB; versioner med tilbehør inkluderer også ELDC-advarselslampe. Grænserne gælder altid for én portfløj og én motor.
| Én portfløj | Separat motor | To portfløje |
|---|---|---|
| Grundpakke Med fotoceller Med tilbehør  Én motor + styreenhed. | TITAN TTN3724HS Dette produkt. Uden styreenhed, fotoceller og fjernbetjening. | Grundsæt Med fotoceller Med tilbehør  To motorer + én styreenhed. |
Indhold i en separat motor
Pakken indeholder én TTN3724HS-motor, et forreste og et bageste monteringsbeslag samt oplåsningsnøgler. Styreenhed, modtager, fjernbetjeninger, fotoceller, advarselslampe og backupbatteri vælges separat eller som del af det relevante sæt. Fastgørelsen til det bærende underlag skal passe til den konkrete port.

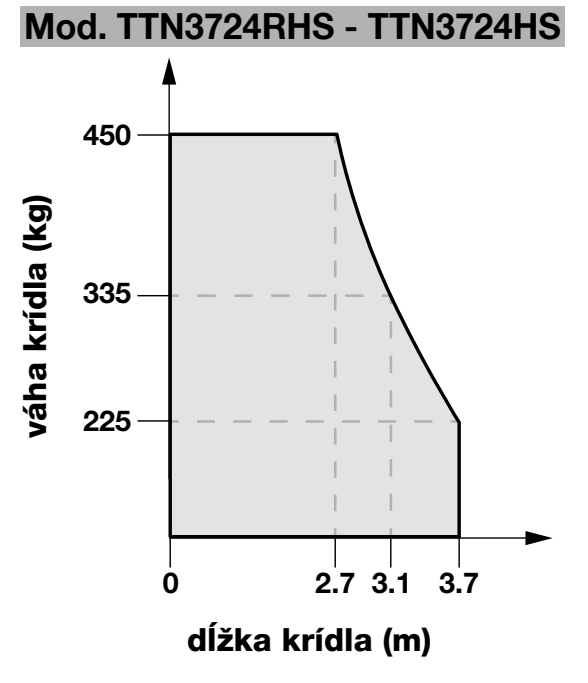

Fløjens længde, vægt og egnethed
Ved valg af motor skal man kende fløjens længde og vægt, bevægelsesmodstanden, hængslernes placering og vindpåvirkningen. Fløjen skal være solidt konstrueret og korrekt ophængt og skal kunne bevæges jævnt manuelt gennem hele bevægelsesbanen.
| Én fløjs længde | Vægt ifølge grafen |
|---|---|
| Op til 2,7 m | Maks. 450 kg |
| 3,1 m | Ca. 335 kg |
| 3,7 m | Maks. 225 kg |
Mellem de angivne punkter er det grafens kurve, der afgør grænsen. Motoren er derfor ikke beregnet til en fløj på 3,7 m med en vægt på 450 kg. En lukket fyldning, vind eller større bevægelsesmodstand kan kræve en anden konfiguration, selv ved en lavere vægt.
Montering af motor og fastgørelse af beslag
Lad en fagmand stå for montering, tilslutning og idriftsættelse. Afbryd alle strømkilder, herunder batteriet, før arbejdet påbegyndes. Motoren eller det forreste beslag må ikke støtte mod en svag portfyldning; forankringen skal overføre kræfterne til den bærende konstruktion.

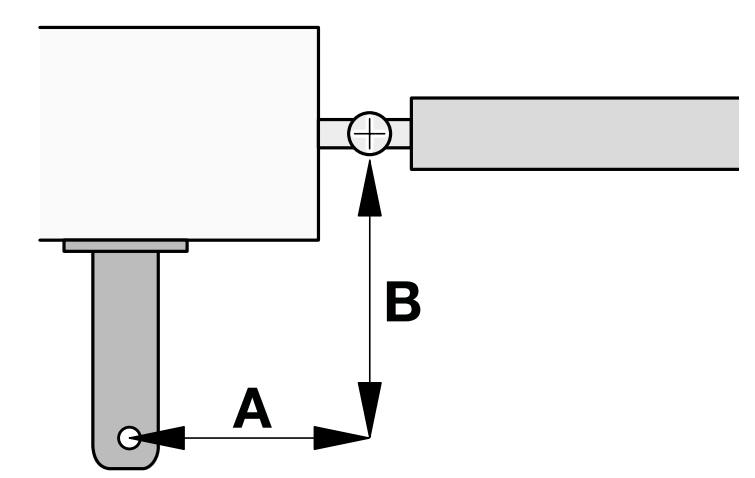

Mål A/B, plads og anslag
| Krav | Dette skal overholdes |
|---|---|
| Geometri ved 110° | For TTN3724HS er følgende angivet A = 180 mm og B = 180 mm. A/B er mål ifølge tegningen, ikke målene på stolpens tværsnit. |
| Fastgørelse | Fastgør det bageste beslag til et solidt underlag og det forreste beslag til fløjens bærende ramme. Motoren skal være vandret, og tapperne skal kunne dreje frit. |
| Slaglængde | 510 mm; monteringslængde L fra 860 til 1 370 mm afhængigt af stempelpositionen. Kontrollér hele bevægelsen, så geometrien ikke tvinger motoren ud over dens slaglængde. |
| Højde ved lav montering | Mindst 110 mm over terræn. Sørg for plads til adgang og oplåsning samt beskyttelse mod vand og snavs. |
| Anslag | Fast mekanisk stop af porten i åben og lukket position. Indlæring af positioner erstatter ikke korrekt mekanik og robuste anslag. |
| Plads | Kontrollér motorens og fløjens fulde bevægelsesbane, at dækslet kan åbnes, og at der er adgang til oplåsningsnøglen. |

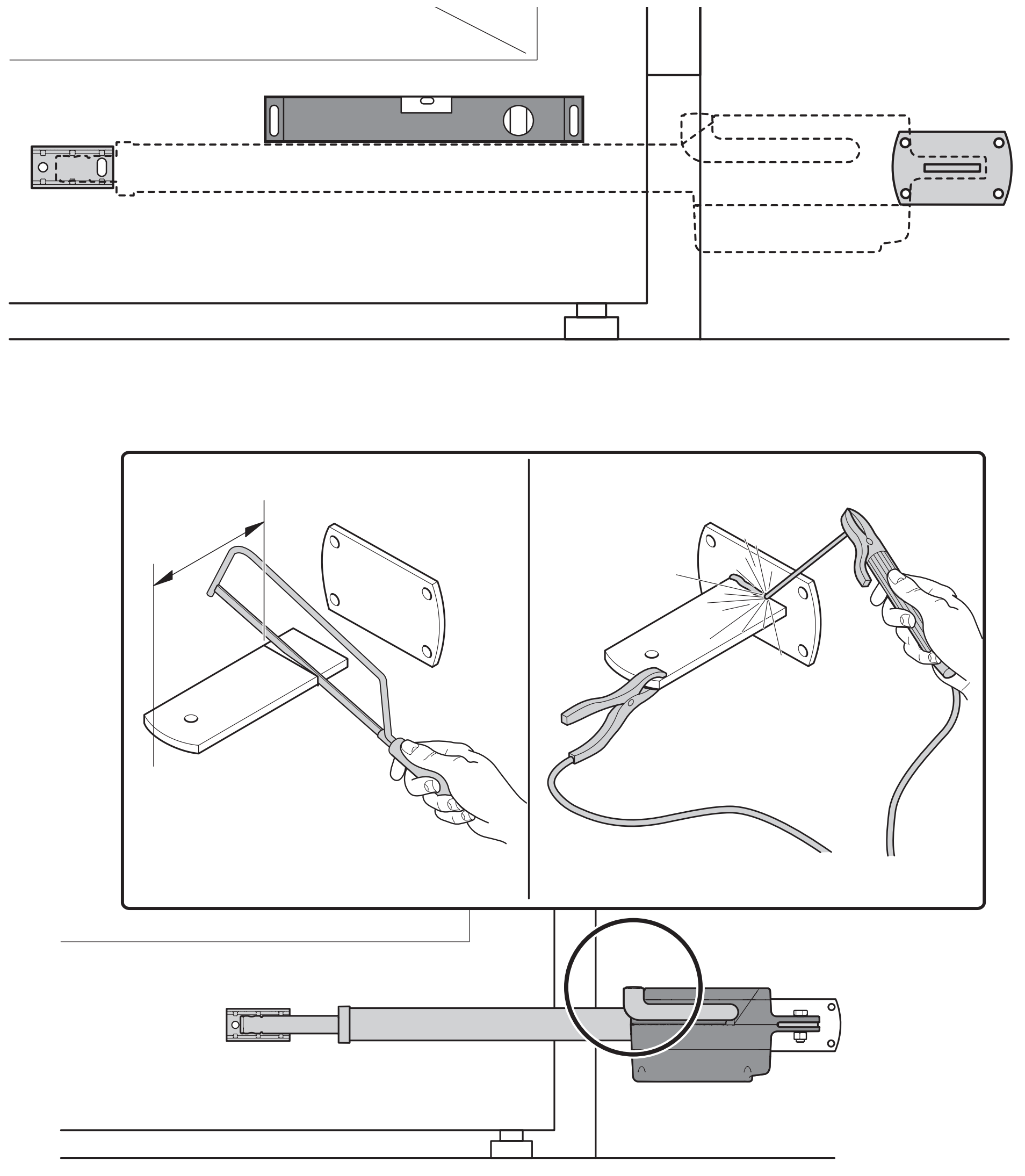

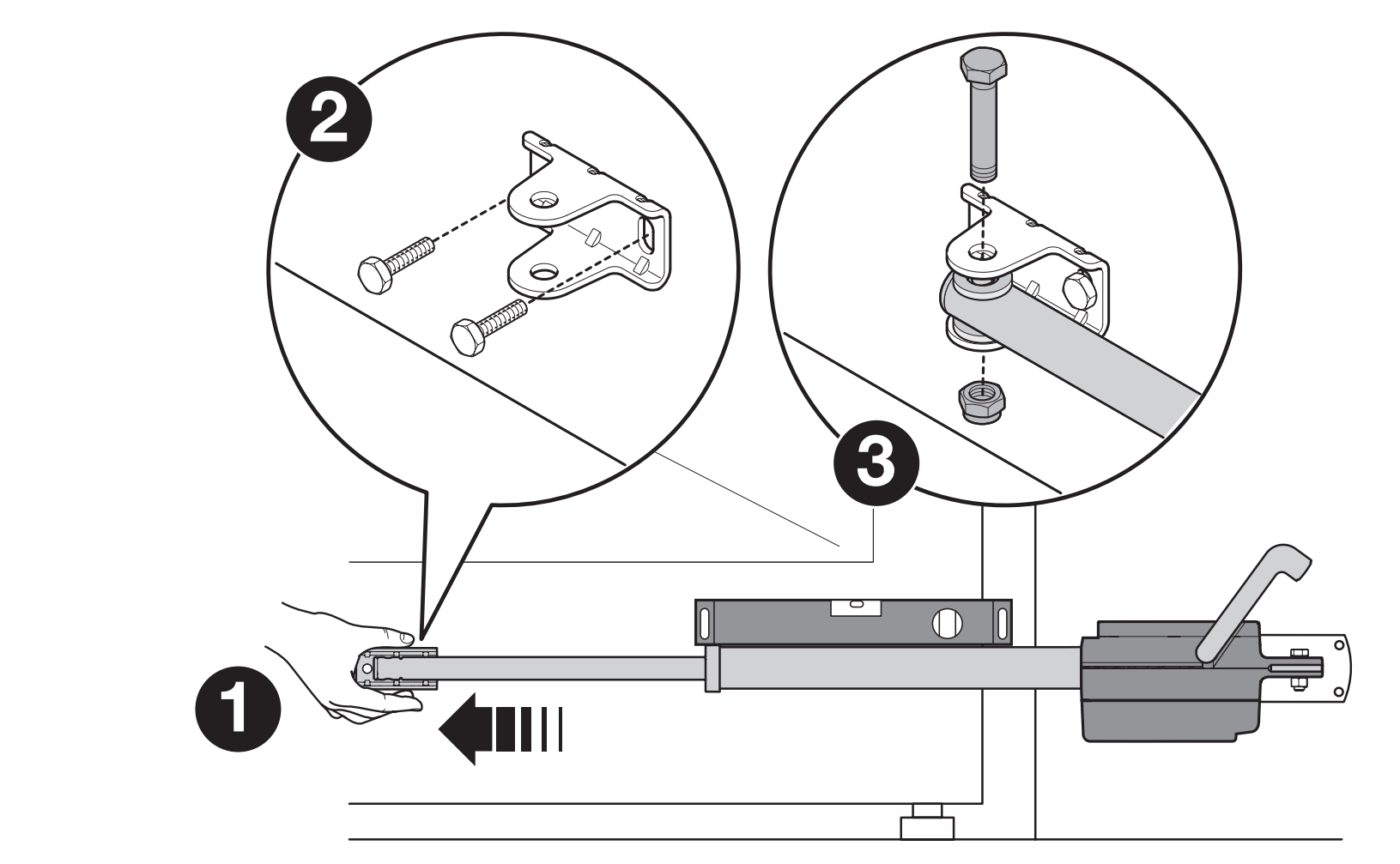

Montering af beslagene
- Bestem placeringen af det forreste og bageste beslag ud fra geometrien og den ønskede åbningsvinkel. Fastgør det bageste beslag, kontrollér at det er vandret, og hæng motoren på det.
- Lås motoren op med nøglen. Kør stemplet helt ud, og placér det forreste beslag på fløjen midlertidigt som vist på monteringstegningen.
- Justér motoren, tilslut stemplet til det forreste beslag, og fastgør tappen. Bevæg fløjen manuelt gennem hele bevægelsesbanen, og kontrollér, at den når det åbne anslag uden at klemme eller hænge fast.
- Frakobl stemplet fra det forreste beslag, fastgør beslaget permanent, og tilslut motoren igen. Under svejsning må den ikke være tilsluttet strømforsyningen eller udsat for svejsestrøm eller varme.
- Kontrollér tapperne, fastgørelsen og hele den manuelle bevægelse. Flyt fløjen cirka halvvejs gennem bevægelsesbanen, og lås motoren, før indlæringen påbegyndes.
Tilslutning af motor og magnetisk enkoder
Motoren drives med 24 V DC og må ikke tilsluttes direkte til 230 V. Netspændingen tilsluttes styreenheden. På motoren er der to klemmer mærket MOTOR og to mærket ENCODER; beskyttelseslederen tilsluttes en separat jordforbindelsesskrue.
| Ledning | Tilslutning og længde |
|---|---|
| Motor | 3 × 1,5 mm², maks. 10 m: to motorledere og PE. MOTOR tilsluttes den tilsvarende M1- eller M2-udgang på styreenheden. |
| Enkoder | 2 × 1 mm², maks. 10 m. ENCODER tilsluttes den tilsvarende ENC-indgang for den samme motor. ENC-polariteten er ligegyldig. |
| Fælles kabel | Motor- og enkoderledningerne kan erstattes af ét kabel 5 × 1,5 mm² med den angivne længde. Beskyttelseslederen skal fortsat være dedikeret til PE. |
| Én fløj | Tilslut motoren til M2 og dens enkoder til den tilsvarende ENC-indgang for motor 2. M1 forbliver ledig. |
| To fløje | M1 og M2 skal have de korrekte enkodere tilsluttet og være indstillet til den rigtige bevægelsesrækkefølge afhængigt af fløjenes overlap. |

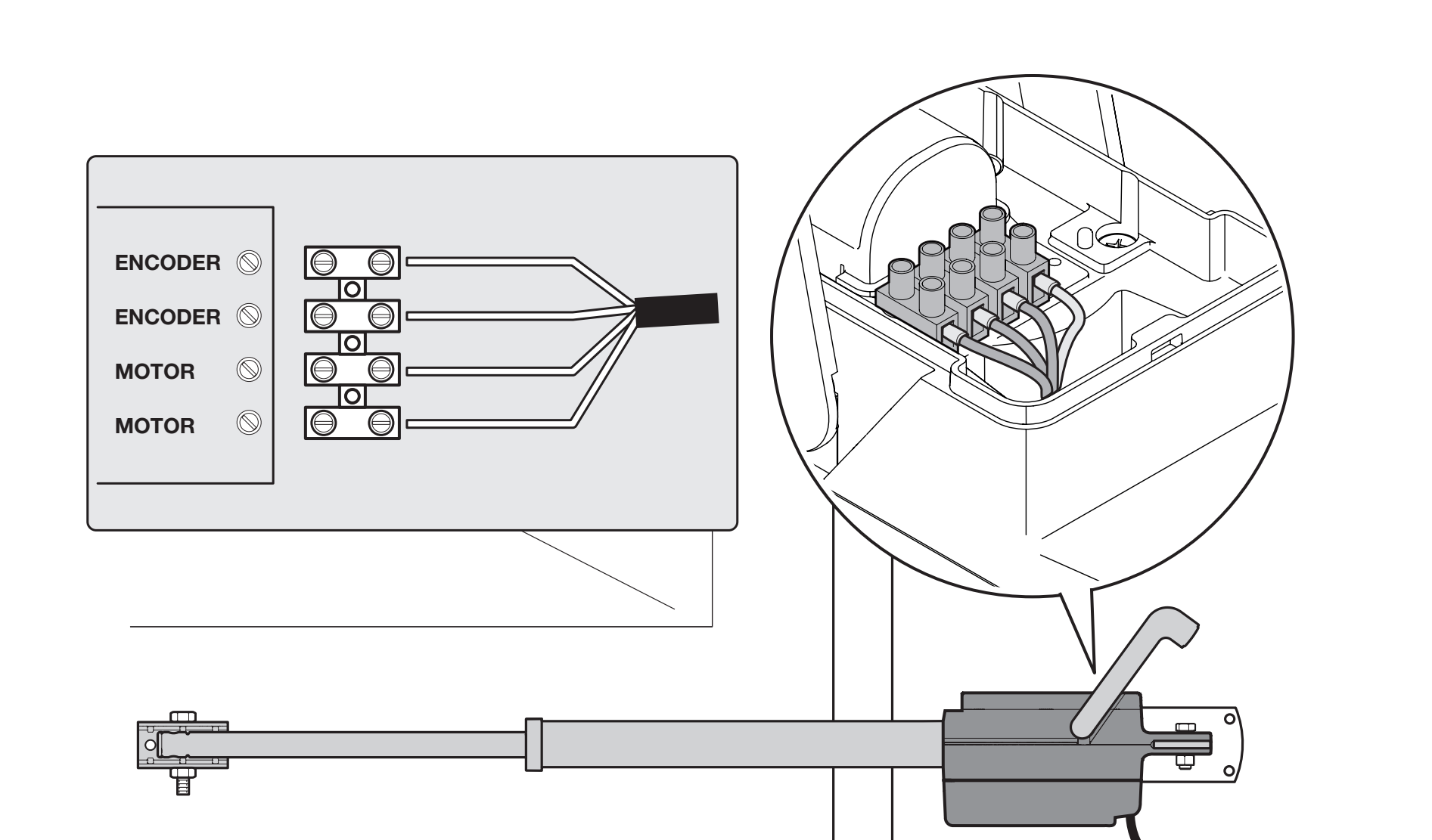

- Afbryd strømmen, fjern motordækslet, og løsn kabelforskruningen.
- Før kablet igennem, tilslut klemmerne MOTOR og ENCODER som vist på tegningen, og tilslut PE til jordforbindelsesskruen. Forveksl ikke motorlederne med enkoderledningerne.
- Spænd kabelforskruningen, kontrollér trækaflastning og tætning, og sæt dækslet på igen. Kablet skal have tilstrækkelig slæk, når motoren bevæger sig, og må ikke kunne hænge fast.
- På MC824HR30 skal du kontrollere de tilsvarende M/ENC-tilslutninger og vælge den præcise motormodel, før bevægelsesbanen indlæres.
Motorklemmerne har ingen fast +/−-polaritet: styreenheden skifter polariteten alt efter retningen. Ved bevægelse i den modsatte retning kontrolleres parret af motorledere, efter at strømkilderne er afbrudt; PE ændres ikke. Den fulde orientering af printpladen og diagrammet findes i tilslutningsdiagrammet for MC824HR30.
Tilslutning af tilbehør og polaritet
Tilbehøret tilsluttes til MC824HR30. TITAN-motorkablet er ikke BlueBUS. Ved hjælpestrømforsyning skal du følge mærkningerne STOP og SbS samt detaljen nedenfor.
| Tilslutning | Polaritet og elektriske data |
|---|---|

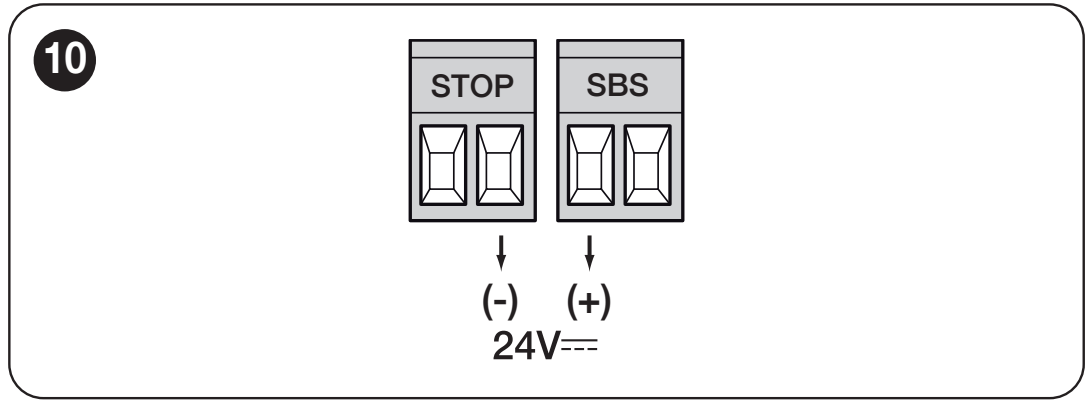

| Hjælpestrømforsyning | + venstre klemme i SbS-parret; − højre klemme i STOP-parret når mærkningerne vender som vist på tegningen. 24 V DC, −30 % / +50 %, maks. 200 mA. Spændingen er stadig til stede i standbytilstand. |
| BlueBUS / NICE EPMB | Parallel tilslutning med to ledere, uden polaritet. 2 × 0,5 mm² op til 20 m; ved 20–40 m 2 × 1 mm². Indstil fotocellernes adresser, og gentag indlæsningen af enhederne. |
| SbS, OPEN, CLOSE | Spændingsfrie NO-kontakter. Ingen +/−; tilslut ikke ekstern spænding. |
| STOP | NO, NC eller 8,2 kΩ afhængigt af den tilsluttede sikkerhedsanordning. Indgangstypen registreres under indlæsningen; kontakten har ingen polaritet. |
| FLASH / NICE ELDC | Udgang til advarselslampe 12 V DC, maks. 21 W. Brug den ELDC-indgang og tilslutningsmetode, der er beregnet til den pågældende strømforsyning; overfør ikke polariteten fra hjælpeudgangen SbS/STOP hertil. |
| ELS / elektrisk lås | 12 V AC, maks. 15 VA; uden +/−. Vælg PLA10 eller PLA11 ud fra låsens mekaniske placering. |
Tilslutning af øvrige indgange og udgange findes i den fuldstændige klemmetabel for MC824HR30. Byg ikke bro over sikkerhedsanordninger, blot for at få porten til at køre.
Første opstart med MC824HR30
Før strømmen tilsluttes, skal beslag, stop, motor- og enkoderledninger samt sikkerhedsanordninger være færdigmonteret. Hold hele portens bevægelsesområde frit under indlæringsbevægelserne.
| Rækkefølge | Handling på styreenheden |
|---|---|
| 1. Kontrol af tilslutninger | Kontrollér motoren og dens ENC, beskyttelsesledere, fotoceller og STOP. Ved én fløj bruges M2. |
| 2. Valg af motor | Indstil den præcise type TTN3724HS på Motor Type-vælgeren i henhold til tabellen og det originale billede af vælgeren. Valget foretages, før endepositionerne indlæres. |
| 3. Indlæsning af enheder | Indlæs de tilsluttede BlueBUS- og STOP-enheder efter proceduren for første opstart af MC824HR30. Gentag, når enheder tilføjes eller fjernes. |
| 4. Indlæring af positioner | Frigør låsen, sæt fløjene i en passende startposition, og lås igen. Brug proceduren for indlæring af positioner for den valgte tilstand. Stop straks indlæringen, hvis retningen eller rækkefølgen er forkert. |
| 5. Afprøvning af anlægget | Kontrollér fuld åbning og lukning, fløjenes overlapningsrækkefølge, nedsat hastighed og alle sikkerhedsanordninger. Overdrag først porten derefter. |
Programmering og fjernbetjening
TITAN TTN3724HS har ingen egne indstillingsknapper. Den indstilles med de tre knapper på MC824HR30: OPEN, STOP/SET og CLOSE. Automatisk lukning, pause, kraft, hastighed, nedsat hastighed og fløjforsinkelse ændres på styreenheden efter den enkelte ports behov.
| Indstilling | Fremgangsmåde |
|---|---|
| Niveau I og II | De fuldstændige programmeringstabeller for MC824HR30 indeholder intervaller, LED-værdier og fabriksindstillinger. |
| Kraft og nedsat hastighed | Ændring af kraften erstatter ikke reparation af en port, der binder. Gentag funktions- og sikkerhedstesten efter justering. |
| Fjernbetjeninger NICE MYGO4 | Parres på modtageren NICE OXIBD i henhold til proceduren for radiostyring. Indlæring af senderen er adskilt fra indlæring af portens bevægelse. |
| Sletning eller nulstilling | Følg proceduren for den pågældende styreenhed eller modtager. Nulstilling af printkortet og sletning af radiomemoryen er to forskellige handlinger. |
Drift ved strømafbrydelse
Uden batteri skal porten frikobles med nøglen. Brug følgende til automatisk backup af den aktuelle styreenhed: NICE PSS324. Batteriet tilsluttes styreenhedens dertil beregnede stik, når montering, indlæring og test er gennemført; motoren leveres ikke med batteri.
Ved brug af NICE PS124 eller den ældre PS324 sammen med MC824HR30 kræves en adapter NICE CABLA11 og Standby skal være slået fra (niveau I, L4 = OFF) på printkortet. Adapteren alene er ikke nok uden de korrekte indstillinger. Detaljer findes i tilslutningen af backupforsyningen til MC824HR30.
Solenergiforsyning SOLEMYO
NICE SOLEMYO SYKCE30 muliggør strømforsyning uden nettilslutning til et egnet anlæg efter vurdering af det daglige antal cyklusser, tilbehørets strømforbrug og solforholdene. Til SOLEMYO skal man aktivere standby. Net- og solenergiforsyning må ikke tilsluttes samtidig. Denne indstilling adskiller sig fra brugen af PS124/PS324 med CABLA11.
Fejlfinding
| Symptom | Kontrollér |
|---|---|
| Motoren bevæger sig ikke | Strømforsyning og signalering på styreenheden, om gearet er låst, MOTOR-strømtilførsel og den tilhørende ENC. Brug diagnosticering af MC824HR30. |
| Under indlæring bevæger den sig i den modsatte retning | Stop indlæringen. Afbryd alle strømkilder, og kontrollér motorledningerne og den valgte model; beskyttelseslederen skal forblive tilsluttet PE. |
| Stopper eller kører tilbage | Kontrollér først mekanikken, geometrien og stoppene manuelt. Kontrollér derefter sikkerhedsindgangene og den relevante encoder. Mere kraft løser ikke mekanisk modstand. |
| Portfløjene overlapper forkert | Kontrollér tildelingen af M1/M2, deres ENC samt åbnings-/lukkeforsinkelsen i forhold til overlapningen. Gentag den nødvendige indlæring. |
| Trykknappen virker, men ikke fjernbetjeningen | Kontrollér senderen, batteriet og radiomodtagerens hukommelse i henhold til parring af fjernbetjeninger. |
| Virker ikke ved strømsvigt | Kontrollér batteriets tilstand og tilslutning; ved PS124/PS324 også CABLA11 og Stand-by OFF. Kontrollér kravene til backupdrift. |

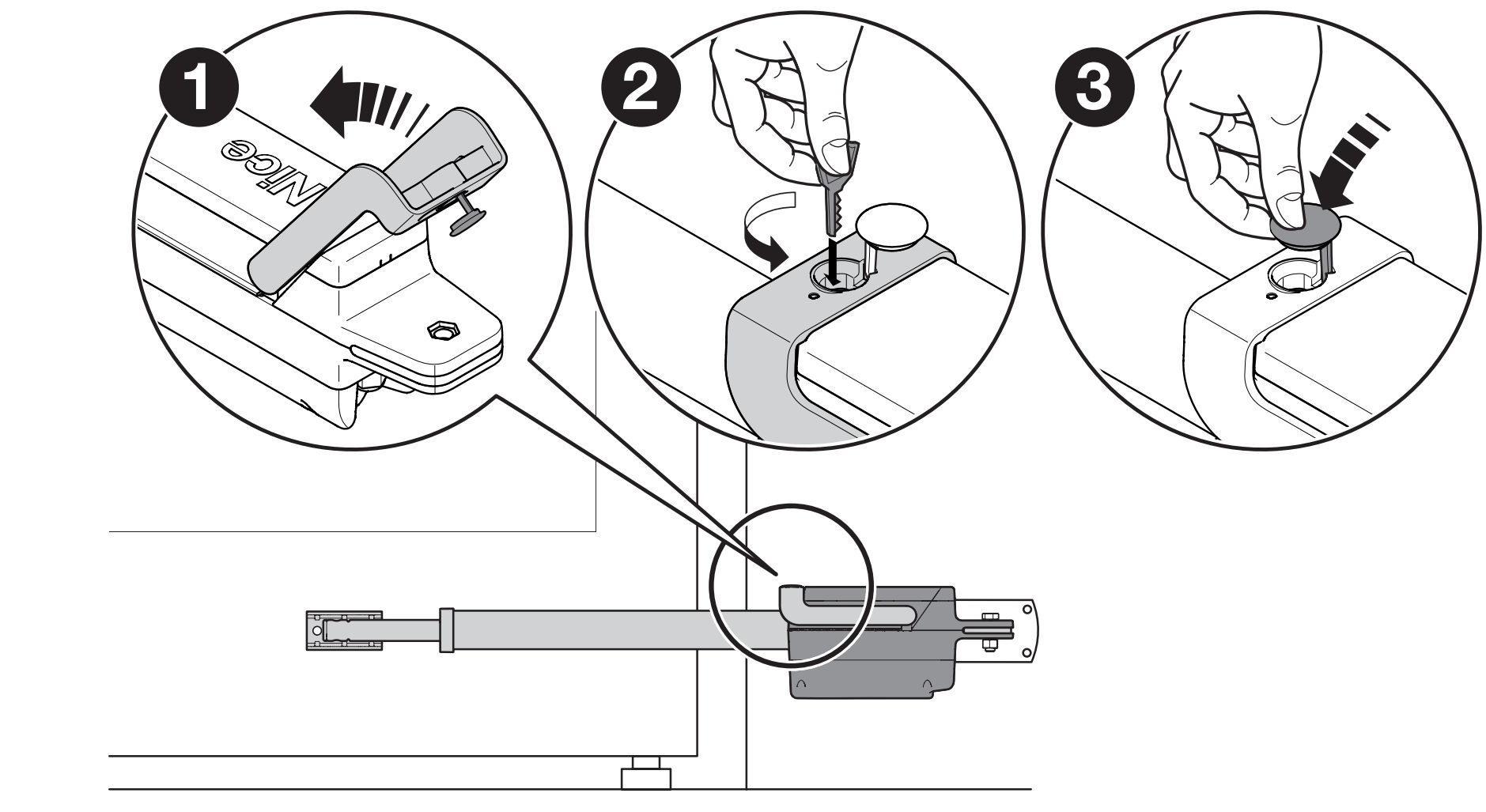

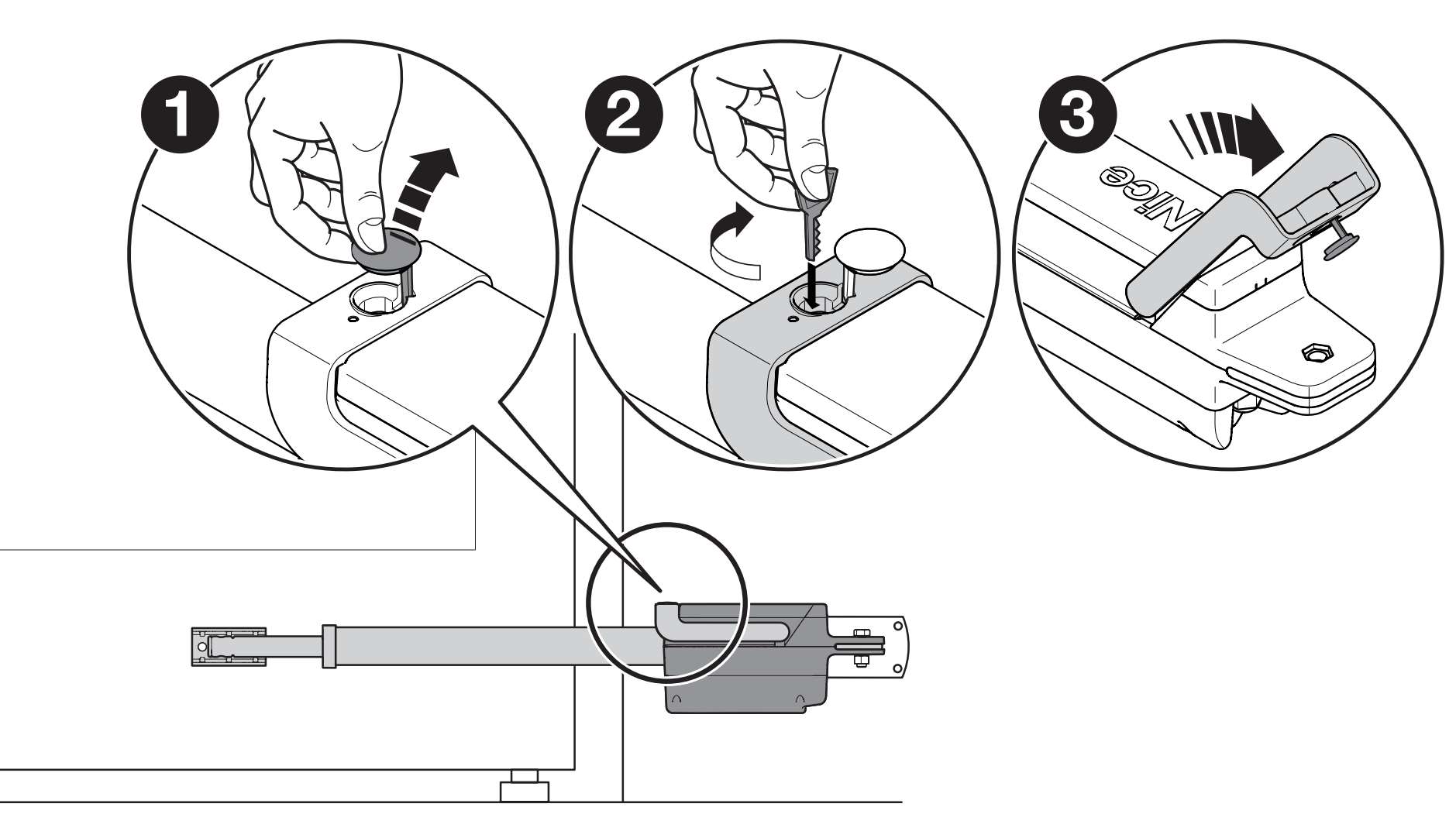

Manuel frigørelse og låsning
- Stop bevægelsen, og fastgør portfløjen, så den ikke kan bevæge sig af sig selv. Fjern gummidækslet over frigørelsen.
- Sæt nøglen i, og drej den 90° med uret. Portfløjen kan nu åbnes eller lukkes manuelt.
- Før automatisk drift genoptages, skal portfløjen flyttes omtrent halvvejs langs sin bane. Drej nøglen 90° mod uret og dæk åbningen til.
- På en dobbeltfløjet port skal hver motor frigøres eller låses separat.
Sikkerhedstest og aflevering
- Når portfløjen er frigjort, skal den kunne åbnes og lukkes manuelt med en kraft på højst 390 N. Dette er en test af den mekaniske bevægelse, ikke af den tilladte stødkraft mod en person.
- Lås motorerne, og afprøv åbning, lukning og stop. Kontrollér stoppene, portfløjenes overlapning og at endepositionerne nås.
- Afprøv fotoceller, STOP, sikkerhedskanter og øvrige beskyttelsesanordninger enkeltvis. Hvis beskyttelsen sker ved kraftbegrænsning, skal montøren måle stødkraften og kontrollere, at hele installationen er sikker.
- Motorens kraft indstilles af styreenheden; motorens maksimale kraft i den tekniske tabel er ikke en sikker kontaktkraft mod et menneske.
- Aflever først porten efter vellykkede test, og når ejeren er instrueret i betjening, frigørelse og vedligeholdelse. Børn må ikke lege med betjeningen eller opholde sig i portens bevægelsesområde.
Regelmæssig vedligeholdelse
Sørg for kontrol mindst hver 6 måneder. Kontrollér med strømmen afbrudt, at beslag og skruer sidder fast, og undersøg for korrosion, slid på bolte og bevægelige dele, kabler, kabelgennemføringer og tætninger. Udskift beskadigede dele; gentag funktionstestene og sikkerhedstestene af hele porten, når strømmen er tilsluttet igen. Forsøg ikke at afhjælpe en konstateret mekanisk fejl ved at øge kraften.
Tekniske data for TTN3724HS
| Parameter | Værdi |
|---|---|
| Type | Irreversibel lineær motor med magnetisk encoder |
| Motorforsyning | 24 V DC |
| Styreenhed | MC824H; aktuel MC824HR30 separat |
| Maksimal portfløjslængde/-vægt | 3,7 m / 450 kg som separate maks. værdier ifølge diagrammet |
| Maksimal stempelhastighed | 3,2 cm/s = 0,032 m/s |
| Slaglængde | 510 mm |
| Strøm uden belastning | 1,5 A |
| Nominel/maksimal strøm | 2,5 A / 6 A |
| Nominel/maksimal effekt | 60 W / 150 W |
| Nominel/maksimal kraft | 300 N / 2 200 N |
| Driftscyklus | Kontinuerlig drift ifølge producenten; egnetheden afhænger af hele porten og styringen |
| Kapslingsklasse | IP54 |
| Driftstemperatur | −20 til +55 °C |
| Motorhusets mål | 910 × 105 × 170 mm |
| Monteringslængde L | 860–1 370 mm afhængigt af stemplets udskydning |
| Motorens vægt | 8 kg |

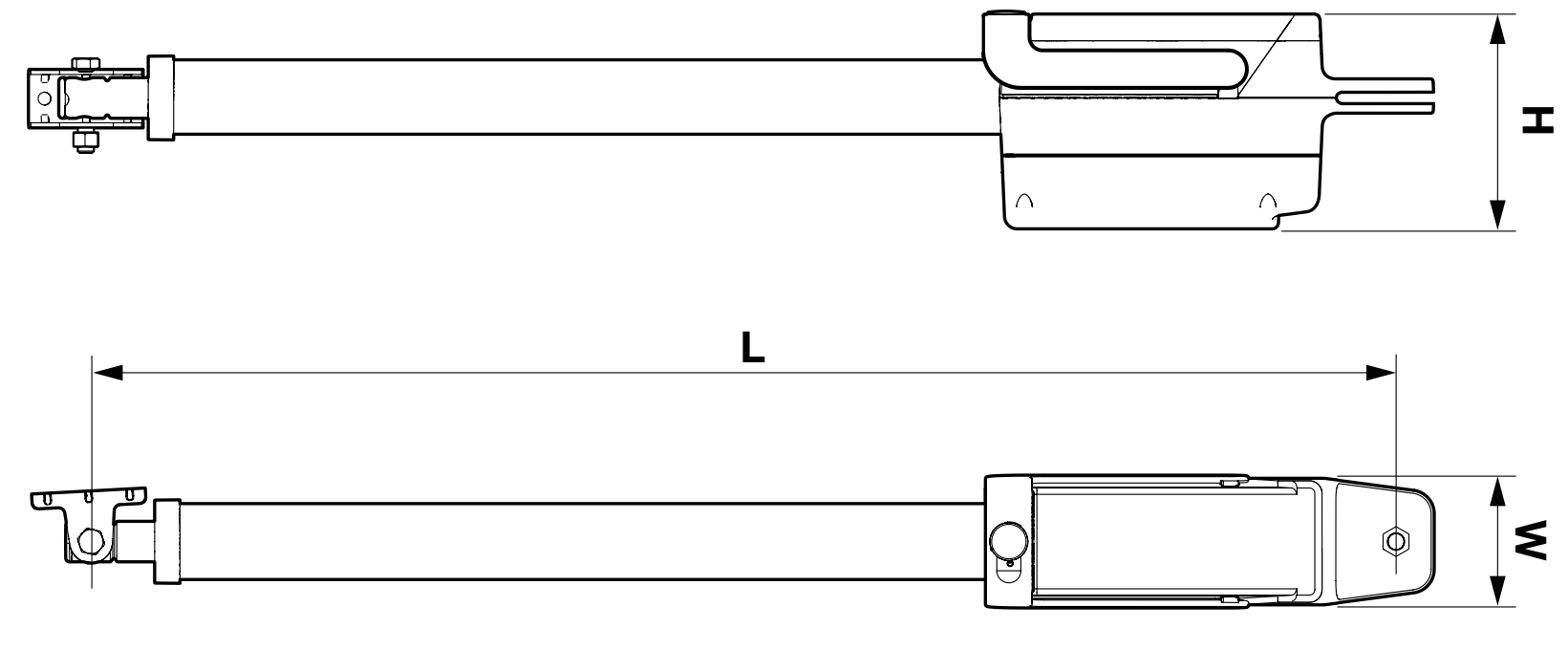

Monteringslængde L på tegningen og motorhusets mål er forskellige oplysninger. Når du vurderer pladsen, skal du også tage højde for beslagene, portfløjens bevægelse og adgang til dækslet.
