NICE Toona TO5024HS – hurtig, selvstændig 24 V-motor til svingport
NYHED| Produktets tilgængelighed: | inden for 3 dage | Vi afsender normalt varerne inden for 3 dage. |
|---|
inden for 3 dage
3.790,17 kr. inkl. moms
| Vægt |
|---|
| 9,55 kg |
Beskrivelse af produktet NICE Toona TO5024HS – hurtig, selvstændig 24 V-motor til svingport
NICE Toona TO5024HS er en hurtig, separat 24 V DC-motor til én portfløj. Oplysningerne om maks. 5 m og maks. 400 kg er separate grænseværdier; den tilladte kombination skal bestemmes ud fra TO5024HS-kurven.
NICE angiver en åbning til 90° på cirka 16 sekunder ved standardmontering, uden at medregne acceleration og opbremsning. Den faktiske tid afhænger af geometrien, portfløjen og styringens indstillinger. Spændingen på 24 V er motorens spænding; med den aktuelle MC824HR30/MCA1R30 skal du følge vejledningen til dette kort.
| Hurtig navigation | |
|---|---|
| Pakkens indhold | Grænser |
| Levetid | Montering |
| Tilslutning | Stop |
| Tilbehør | Styreenhed |
| Frigørelse | Parametre |
| Vedligeholdelse | Manual i PDF |
| Tilbehør – klemmer og polaritet | |
- Hurtig HS-version: 0,025 m/s uden belastning; 0,018 m/s under belastning.
- Én portfløj på op til 5 m og 400 kg, kun i en kombination, der er tilladt ifølge TO5024HS-diagrammet.
- Indvendigt åbningsstop, manuel frigørelse og separate encoderledninger.
Hvad der følger med den separate motor
| Del ifølge NICE | Formål |
|---|---|
| TO5024HS-motor | Motor til én portfløj. |
| Forreste og bageste beslag med monteringsplade | Fastgørelse til portfløj og stolpe. |
| Forbindelsesdele og frigørelsesnøgler | Montering af motoren på beslagene og manuel betjening ved strømsvigt. |
Det nøjagtige antal dele afhænger af den leverede version; kontrollér pakkens indhold i forhold til figur 1 i NICE-vejledningen. Ankerskruer og plugs til stolpen eller muren leveres separat afhængigt af underlaget. Vælg styreenhed og sikkerhedstilbehør efter den konkrete installation.
Anvendelsesområde
TO5024HS: Grænsen på 400 kg gælder omtrent for en portfløj på op til 2 m; ved 5 m viser diagrammet cirka 190 kg. Vurder også modstanden ved bevægelse, portfløjens beklædning og vinden. Diagrammet viser anvendelsesgrænsen, ikke en garanti for levetid.
Levetid efter belastning
Læg de relevante indeks for vægt, længde og miljøforhold sammen for hver portfløj. Aflæs det omtrentlige antal cyklusser på det originale diagram. Beregningen er producentens estimat, ikke en garanti for levetiden.
| Påvirkning af én portfløj | Indeks |
|---|---|
Vægt op til 300 kg | 0 % |
Over 300 til 400 kg | 10 % |
Længde 2–3 m | 0 % |
Længde over 3 til 4 m | 10 % |
Længde over 4 til 5 m | 20 % |
Temperatur over 40 °C, under 0 °C eller luftfugtighed over 80 % | 20 % |
Portfløj med fuld beklædning | 15 % |
Vindudsat område | 15 % |
| NICE-diagram |
|---|
|
Valg af styreenhed
Aktuel: MC824HR30/MCA1R30. Ved en ældre installation skal du kontrollere kortets betegnelse; vejledningen til det nye kort gælder ikke automatisk for det gamle. Motoren sælges også separat, så kontrollér indholdet af det konkrete sæt.
Hvis du er i tvivl om valg af kort eller monteringsgeometri, skal du kontakte teknisk support.
I. Montering af det bageste monteringsbeslag
Fastgørelse af beslagene: Til en almindelig stålkonstruktion anbefales som tommelfingerregel en stolpe på 120 × 120 mm. En profil på 100 × 100 mm kan anvendes efter vurdering af materiale, vægtykkelse, højde, fundament, forankring og vindbelastning. Stolpens dimension alene bekræfter ikke, at monteringen er stærk nok.

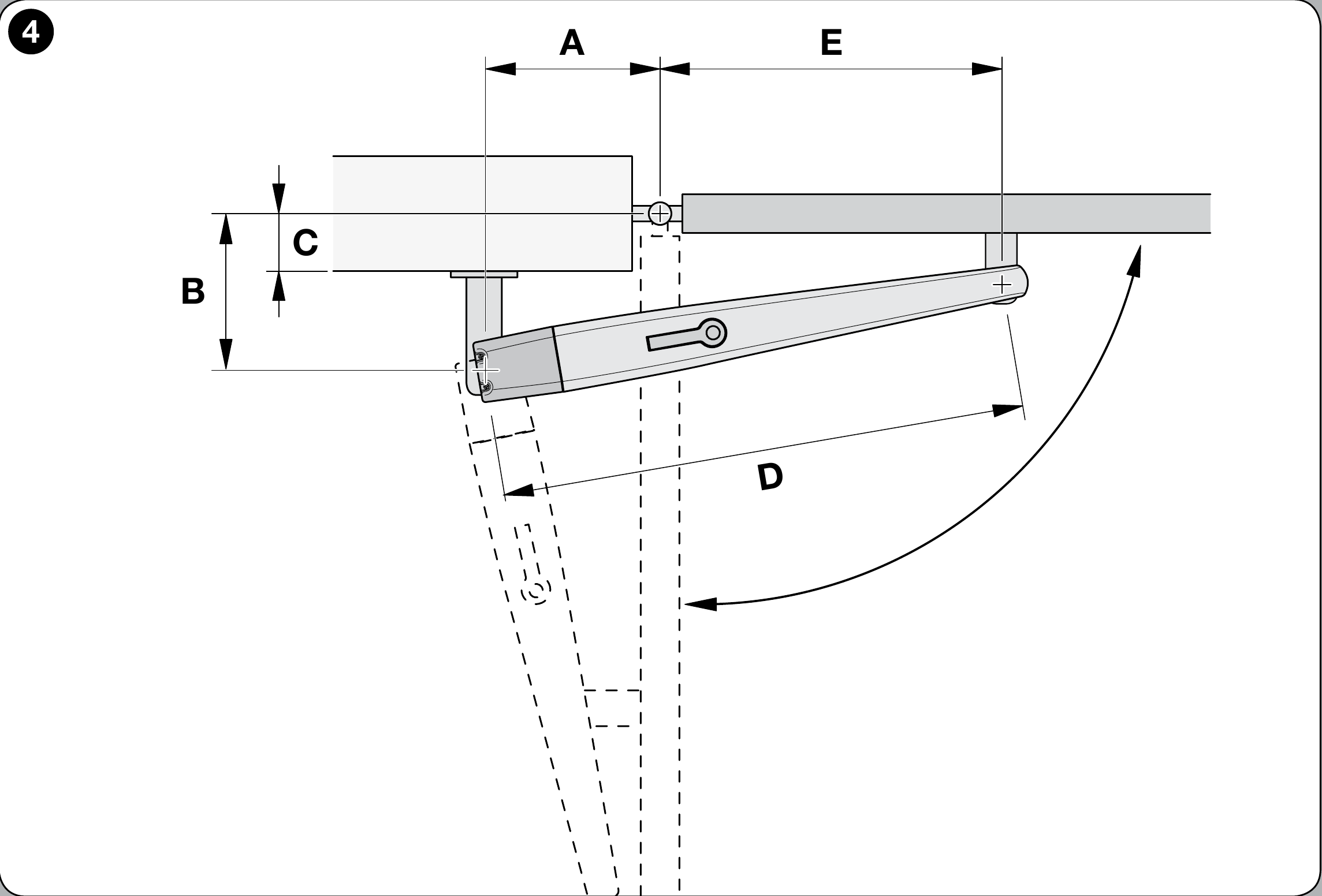

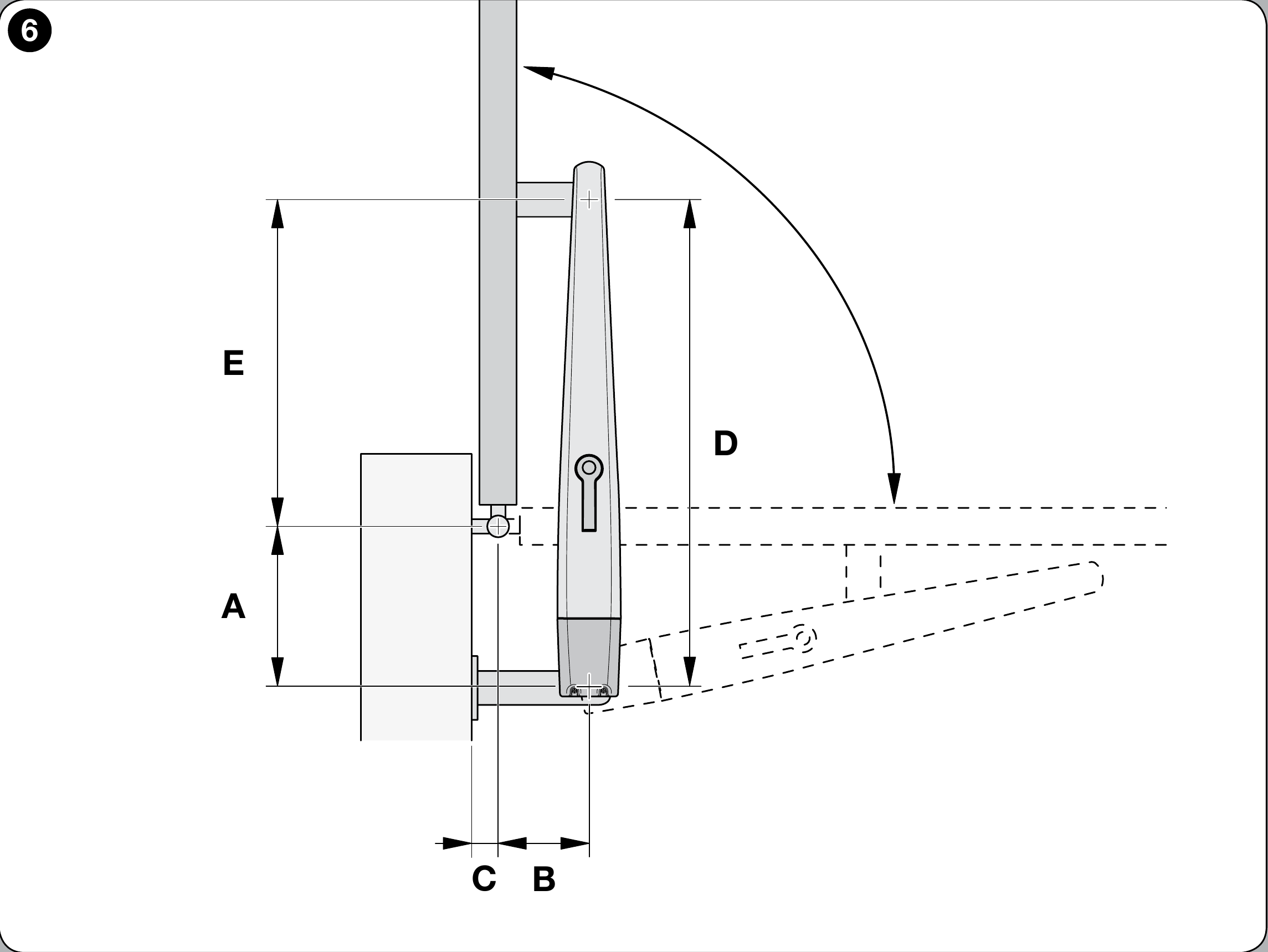

Mål hængslets forskydning C, og find B, åbningsvinklen og A. A og B bør være omtrent ens; værdier for B under linjen t anbefales ikke af NICE. Hvis stolpen eller hængslets forskydning gør det umuligt at bevare geometrien, skal du tilpasse beslaget eller bruge det forlængede bageste PLA6-beslag. Ved åbning udad er det nødvendigt med et forlænget bageste beslag; fastlæg målet ud fra den faktiske port. Før svejsning skal de medfølgende beslag måles op, og portfløjens fulde bevægelse kontrolleres.
Før montering skal du kontrollere portfløjens styrke, at den bevæger sig let med håndkraft, og at der er adgang til at frigøre motoren.
- Mål hængslets forskydning C som vist på porttegningen.
- Tegn en vandret linje fra C på grafen, og aflæs B.
- Skæringspunktet med den anbefalede linje r.i.l. viser den tilladte vinkel; aflæs A på den lodrette linje.
- Kontrollér A, B og hele portfløjens bevægelse, før beslaget svejses fast. NICE anbefaler ikke B-værdier under linjen t.

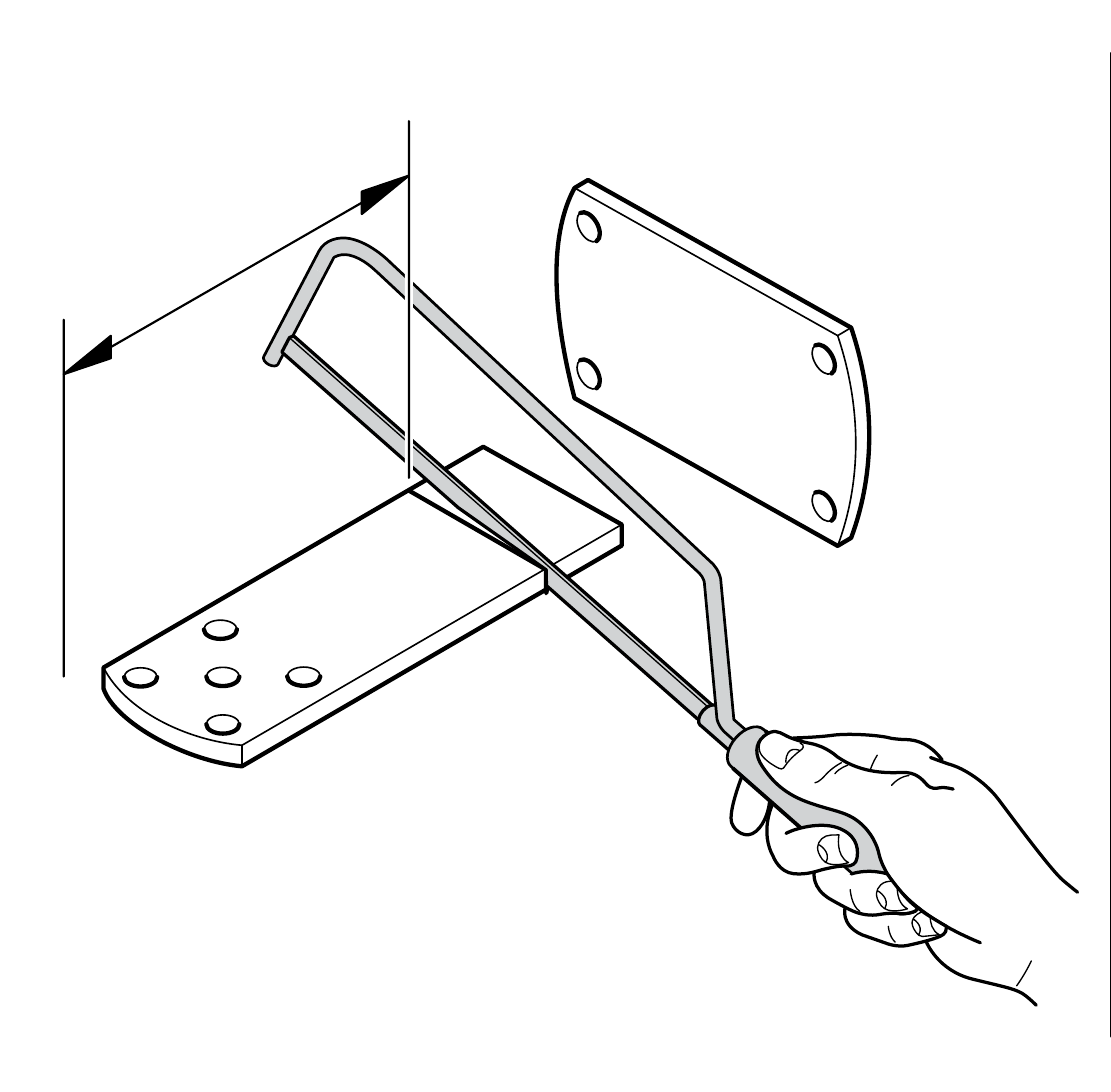

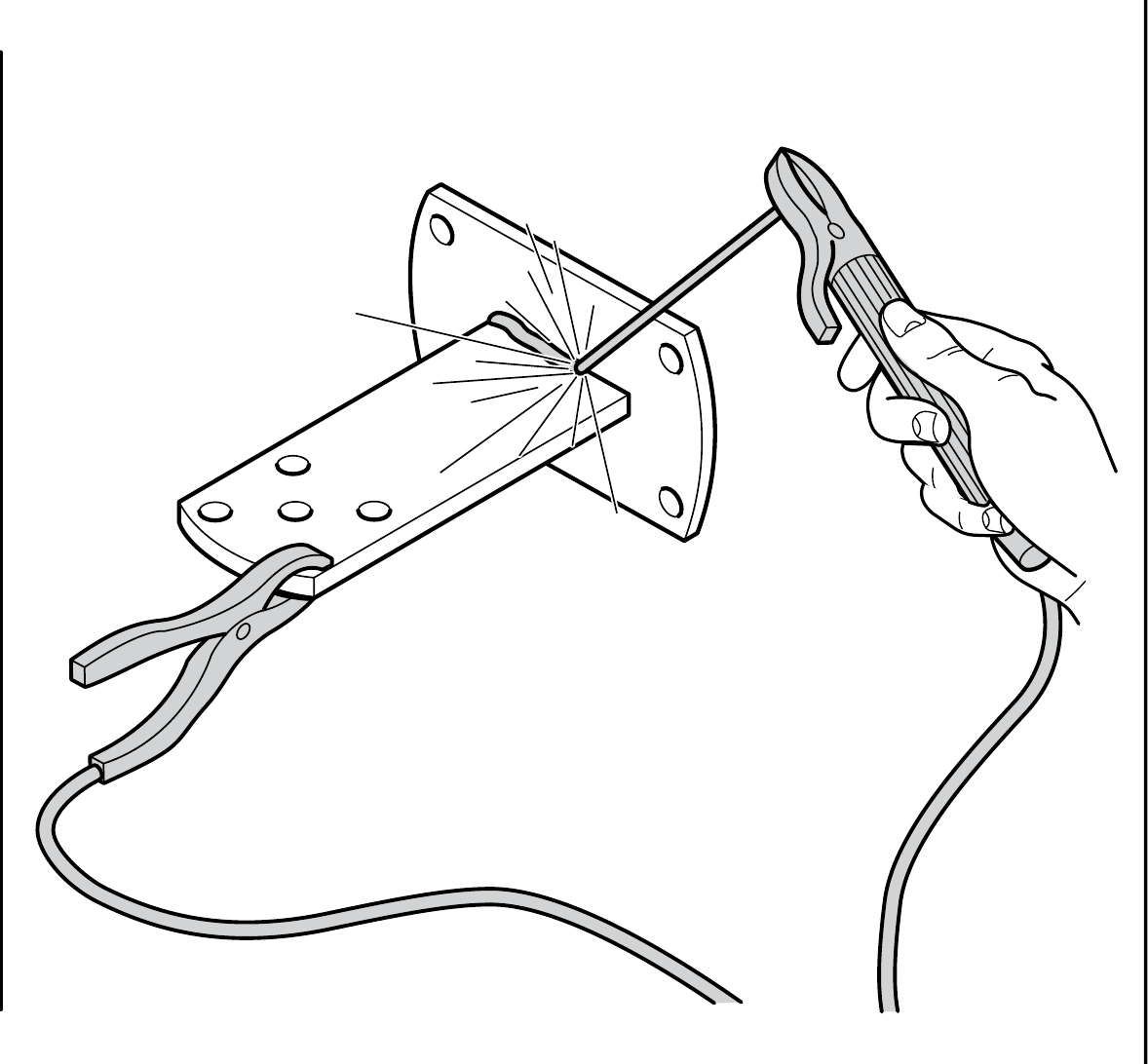

Det medfølgende bagbeslag til Toona 4–5-serien er 150 mm langt. Hvis længden skal justeres, skal beslaget afkortes efter kontrol af geometrien og fastgøres solidt til monteringspladen som vist på NICE-tegningen.
II. Montering af det forreste beslag
Placér det forreste beslag efter det faste mål D = 880 mm og tabel E for det valgte A. NICE's originale tegning til Toona 4–5 angiver højdeforskellen F = 34 mm. Mål de faktisk leverede beslag, og kontrollér, at portfløjen bevæger sig frit, før de fastgøres endeligt.
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
Fastgør bagbeslaget på den faste stolpe og det forreste beslag på den faste del af portfløjen. Kontrollér hele portfløjens bevægelse og at drevet kører frit, før den endelige fastsvejsning.

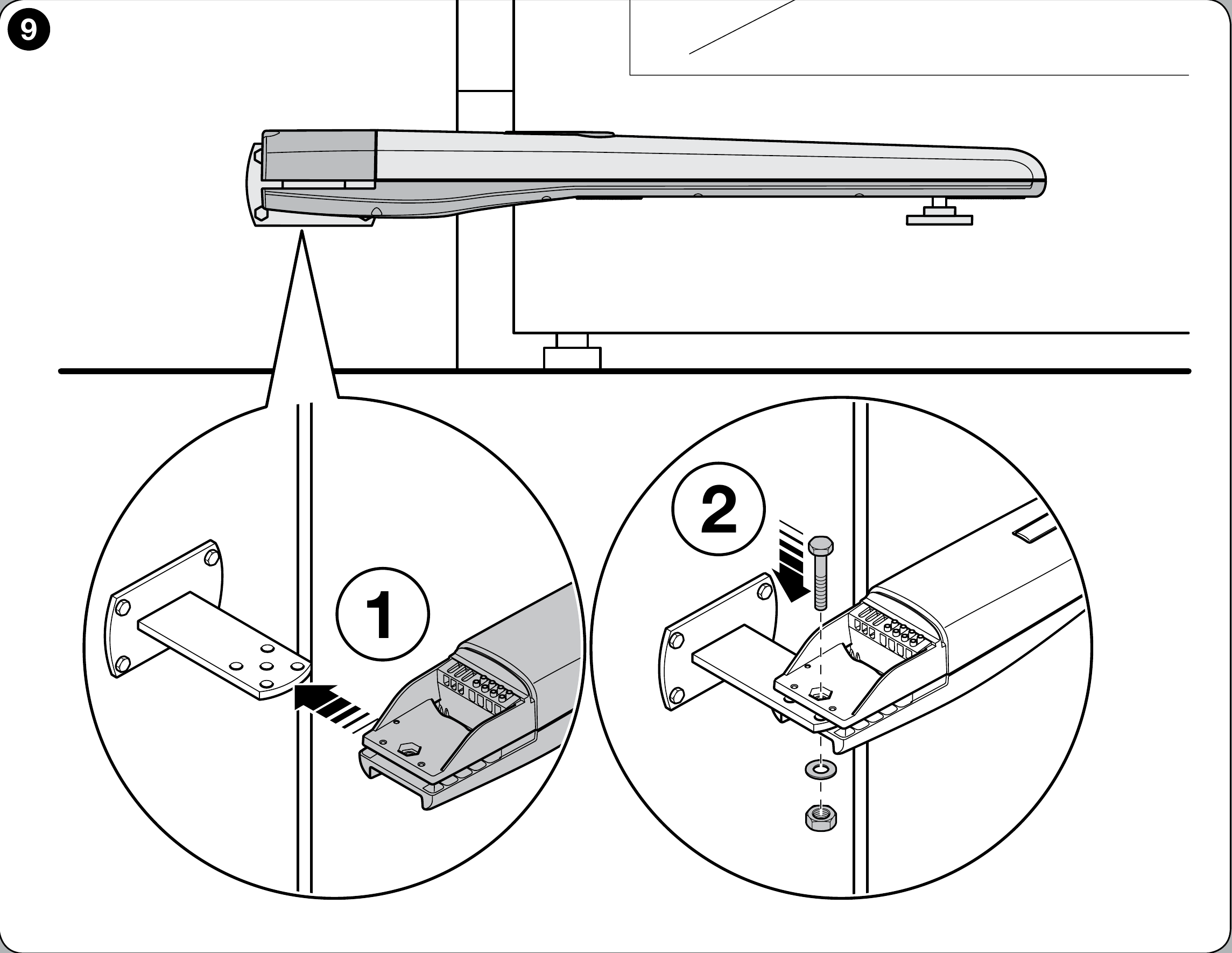

III. Montering af drevet på bagbeslaget
- Fastgør motoren på bagbeslaget med den medfølgende bolt eller med en skrue, skive og møtrik som vist på NICE-tegningen.
- Spænd møtrikken, og løsn den derefter ca. 1/10 omgang, så der er et minimalt spillerum til bevægelse i lejet.

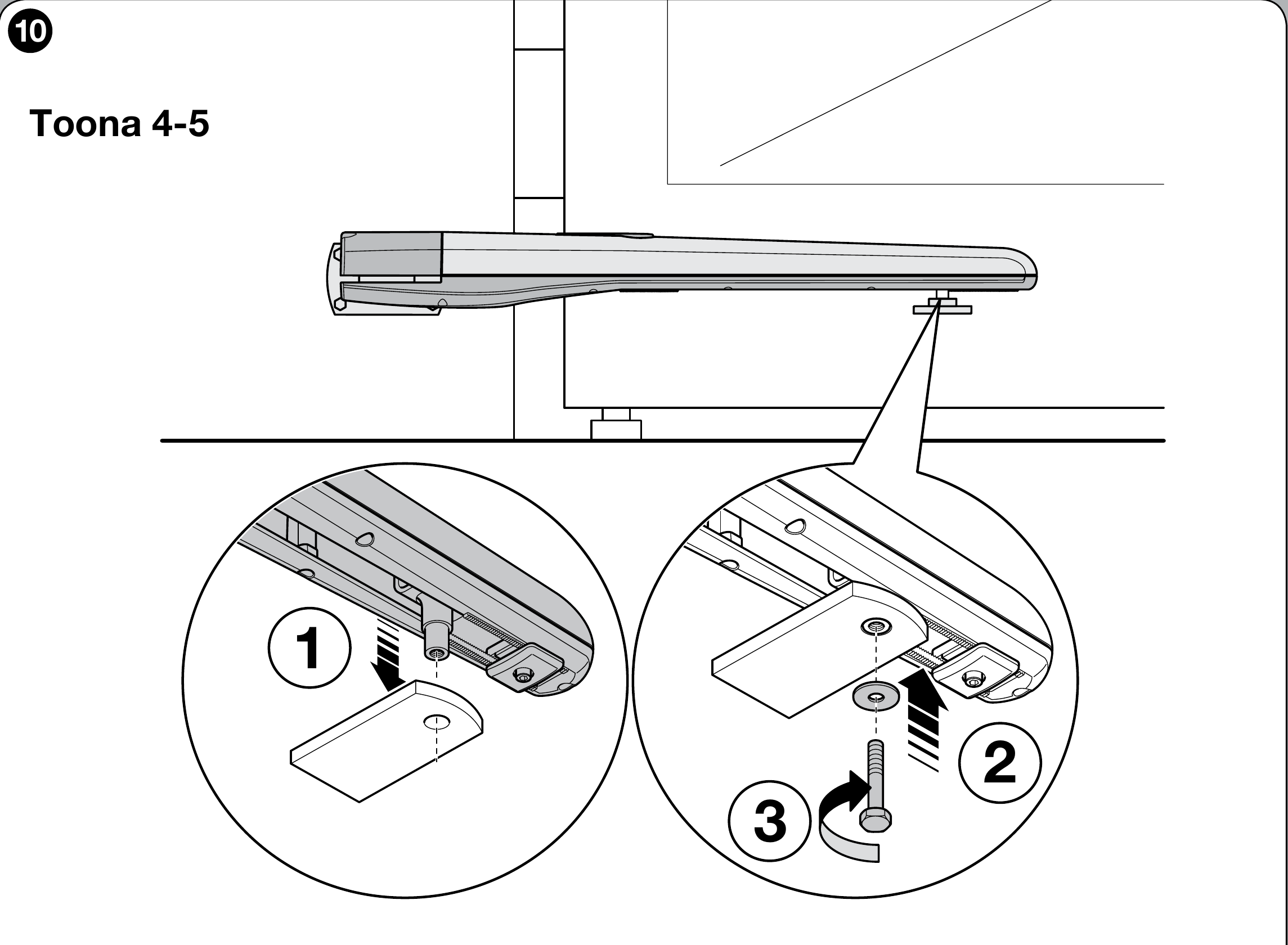

IV. Montering af drevet på det forreste beslag
Fastgør det forreste beslag på den faste del af portfløjen, kontrollér hele bevægelsen, og færdiggør først derefter fastgørelsen. Forbind motoren med beslaget ved hjælp af den medfølgende bolt og skive som vist på NICE-tegningen.

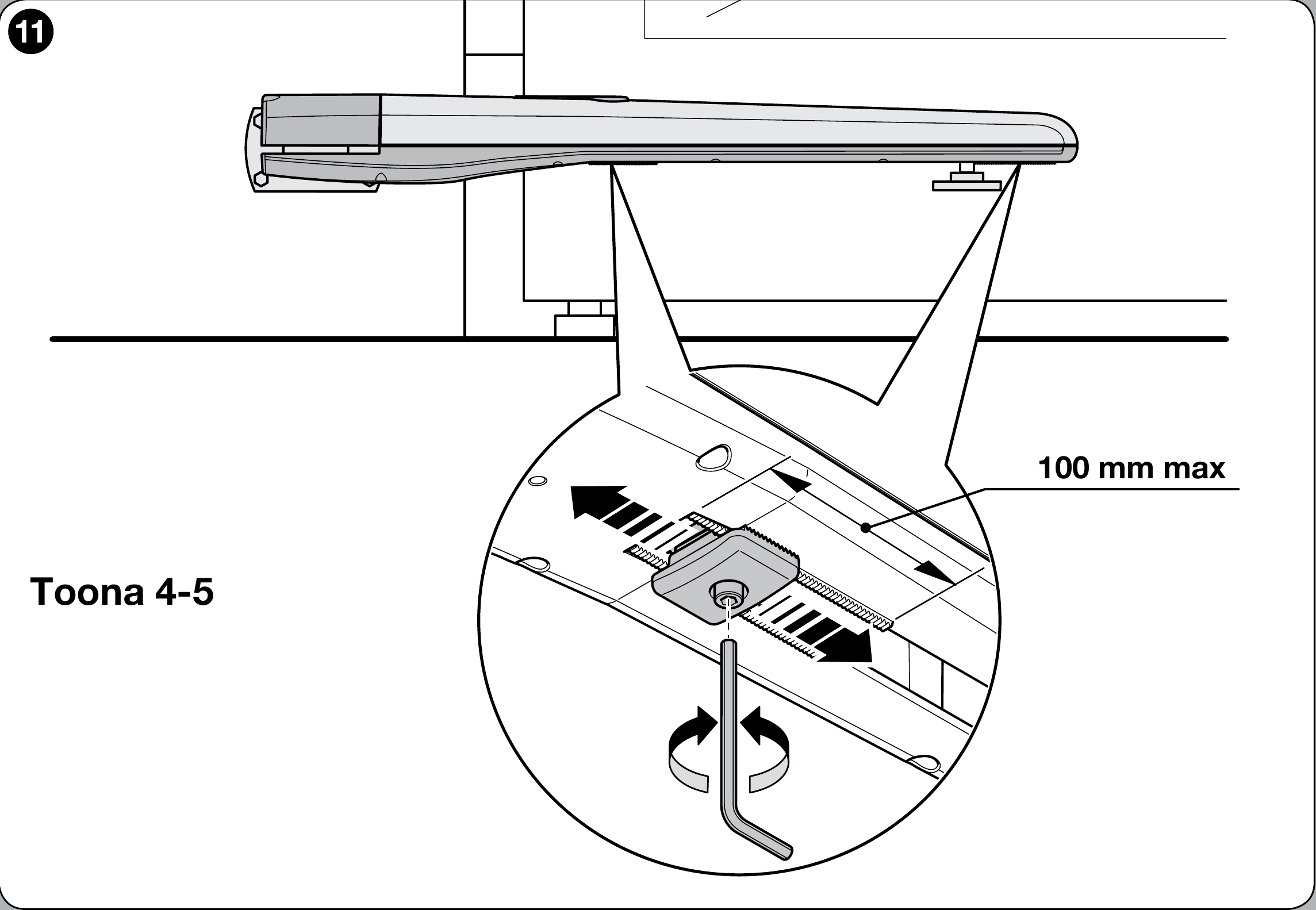

V. Indstilling af det mekaniske åbningsstop
TO5024HS har et indvendigt åbningsstop. Overhold det område, der på NICE-tegningen er angivet som 100 mm maks. Vurder den lukkede position og behovet for eksterne stop ud fra den konkrete port.
- Frigør drevet i henhold til vejledningen til manuel frigørelse.
- Løsn skruen på åbningsstoppet, og flyt portfløjen manuelt til den ønskede åbne position.
- Skub stoppet ind mod bolten, og spænd skruen som vist på tegningen.
- Luk portfløjen manuelt, og genaktivér drevet.

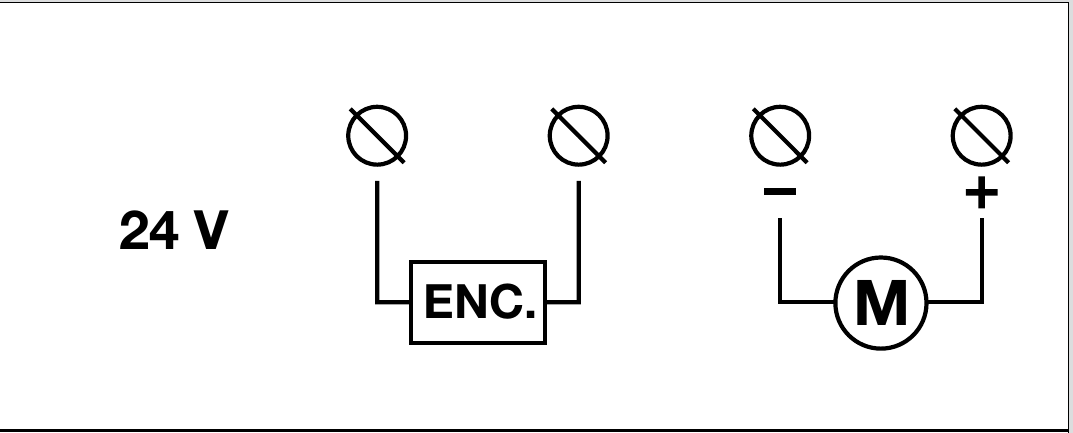

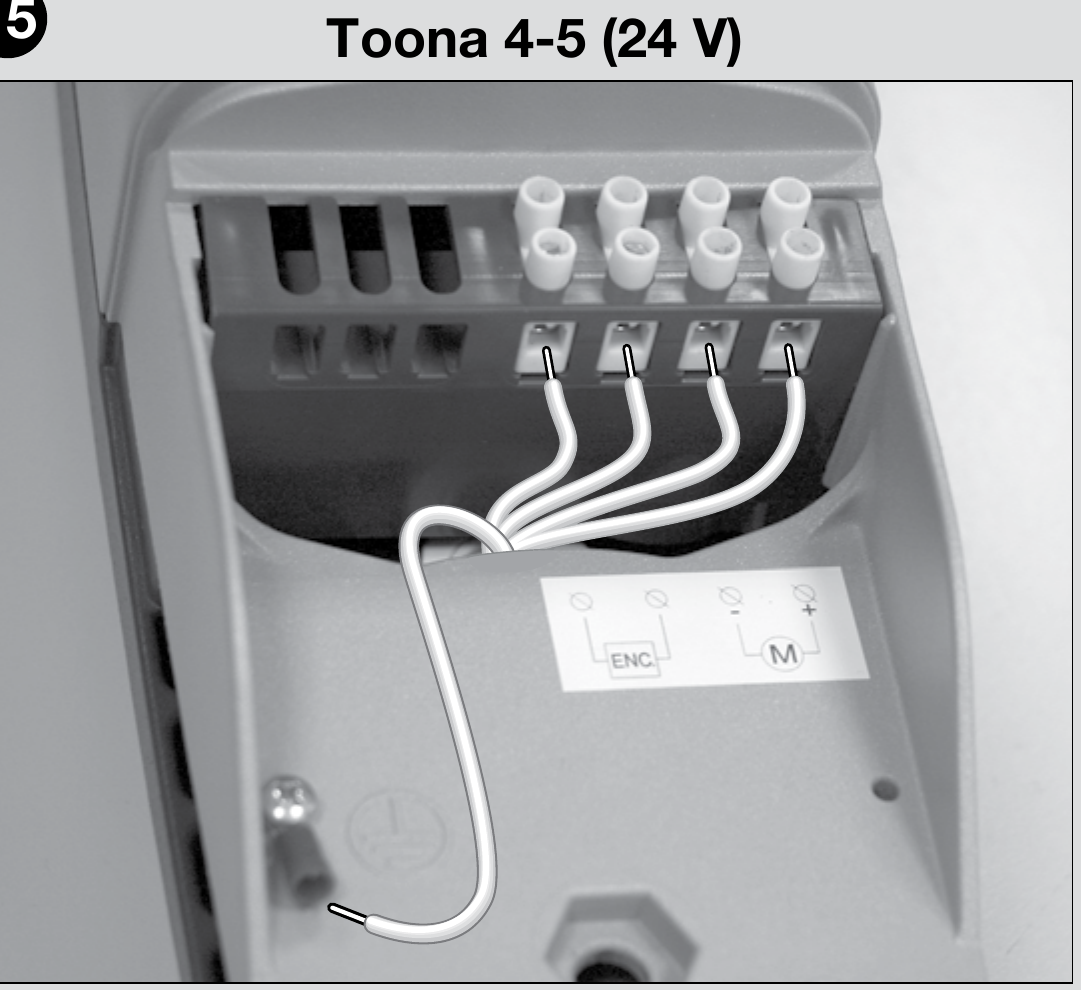

Kabling og tilslutning af motoren
Afbryd strømforsyningen, før ledningerne tilsluttes. 24 V DC er motorens spænding; strømforsyningen til styreenheden og tilbehørsudgangene skal vurderes separat. Motoren har et separat ledningspar til motoren og et par til enkoderen. På drev i serie 4–5 er klemmerne mærket som vist på illustrationen; brug den separate illustration for serie 6–7. Tilslutningerne på styrekortet skal udelukkende fastlægges ud fra det faktiske kort i installationen. Ved en port, der åbner udad, ændres motorforsyningens polaritet ifølge NICE; tilslut ikke enkoderen som motorforsyning.
Efter tilslutningen skal bevægelsesretning, stoppositioner og sikkerhedsanordninger kontrolleres i henhold til manualen til den konkrete styreenhed. Elektrisk tilslutning og afprøvning skal udføres af en kvalificeret fagperson.
Kontrol før første opstart
Overlad montering, elektrisk tilslutning og idriftsættelse af den automatiske port til en kvalificeret tekniker. Før strømmen tilsluttes, skal portfløjen kunne bevæges jævnt gennem hele bevægelsesområdet efter frigørelse, uden at gå trægt, og beslagene og stolpen skal være stabile.
- Når tilslutningen er udført i henhold til den faktiske styreenhed, skal bevægelsesretningen kontrolleres, og positionerne indstilles efter dens vejledning. Kraftindstillingen foretages på styreenheden, ikke på selve motoren.
- Afprøv åbningsstoppet, sikkerhedsfotocellerne, eventuelle sikkerhedskanter, STOP-betjeningen og den manuelle frigørelse. Teknikeren skal kontrollere sikkerhedskræfterne og, hvis der er en gangdør i portfløjen, at drevet blokeres, når den åbnes.
- Udlever vejledningen til frigørelse og manualen til den faktisk monterede styreenhed til kunden.
Tilslutning af tilbehør på MC824HR30
De følgende klemmer hører til styreenheden MC824HR30/MCA1R30 i en installation med motoren TO5024HS, ikke til selve motoren. Afbryd både lysnettet og reservebatteriet før arbejdet. Brug det tilhørende diagram, hvis der er monteret et andet kort.
| Tilbehør | Klemmer, spænding og polaritet |
|---|---|
| BlueBUS-fotoceller | Kompatible fotoceller, f.eks. EPMB, tilsluttes med to ledere til BlueBUS. + og − kan ikke skelnes fra hinanden. Indstil adressen, og gentag indlæringen, når enhederne er ændret. |
| STOP og kommandoer | Indgang STOP accepterer en potentialfri NO- eller NC-kontakt eller en komponent med modstand 8,2 kΩ; dens tilstand indlæres. SbS, Open og Close accepterer en potentialfri NO-kontakt på det tilhørende klemmepar. Kontakterne har ingen +/−, og der må ikke tilføres ekstern spænding til indgangen. |
| Hjælpeforsyning | Højre klemme i STOP-parret = −, venstre klemme i SbS-parret = +, når billedet nedenfor vender rigtigt (teksterne står over klemmerne). Strømforsyning til en kompatibel læser eller et modul: 24 V DC (−30 % til +50 %), maks. 200 mA, også i standby. Tilslut modulets kommandorelæ særskilt som en potentialfri kontakt; kontrollér modulets tilladte spændingsområde og strømforbrug. |
| Blinklys, lås, kontrollampe | FLASH: 12 V DC, maks. 21 W; ELS: 12 V AC, maks. 15 VA, uden fast +/−; OGI: 24 V DC, maks. 4 W. For FLASH/OGI angiver diagrammet ikke rækkefølgen af +/− på klemmeparret, så lad være med at gætte; kontrollér mærkningen på både printkortet og produktet, hvis produktet er polariseret. Udgangenes funktion kan ændres ved programmering. |
| Radio og backup | Den indstiksmonterede modtager skal sættes i stikket SM, og backupbatteriet i det dertil beregnede stik på det monterede printkort. De må ikke tilsluttes BlueBUS eller motorklemmerne. |
Du finder detaljerede oplysninger om klemmernes placering, indlæring og test af sikkerhedsanordninger i den separate vejledning til MC824HR30-styreenheden.
Tilbehør efter styreenhed
Vælg tilbehør ud fra grænsefladen på den faktisk monterede styreenhed og modtager. Trådløse enheder og kommandoenheder kan kræve ekstra udstyr eller indstilling.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Styrer en 24 V-motor; fremgangsmåderne gælder det printkort, der faktisk er monteret. | MC824HR30 |
| Modtager | Vælg radiomodtager efter senderens kodning. | OXI · OXIBD · OXILR |
| Sender | Vælg sender efter modtager: De tovejs BD- og LR-tilstande kræver en tilsvarende modtager. | ERA INTI · ERA ONE · ERA ONE BD · ERA ONE LR · ERA FLOR · NICEWAY |
| Fotoceller | Anvendelsen afhænger af BlueBUS-grænsefladen og, for trådløse typer, også af ekstraudstyr. | EPSB · EPMB · EPLB · EPMOW · F210B |
| Blinklys | Spænding og effektforbrug skal passe til udgangen på den faktisk monterede styreenhed. | ELDC · WLT |
Manuel frigørelse af drevet
Frigør eller lås drevet kun når portbladet står stille. Hvis porten har en elektrisk lås, skal du først låse den op. Afbryd strømmen ved fejl.
- Skub beskyttelsesdækslet til side, sæt den medfølgende nøgle i, og drej den med uret.
- Løft frigørelseshåndtaget, og flyt portbladet manuelt.
- Lås igen ved at sænke håndtaget, dreje nøglen mod uret, tage den ud og lukke dækslet.
Kontrollér, at drevet er låst, og at der ikke er nogen i portens bevægelsesområde, før det startes igen.
Kontrol og vedligeholdelse
Service mindst hver 6. måned skal udføres af en kvalificeret tekniker. Efter afbrydelse af strømmen kontrolleres fastgørelse, slitage, korrosion og smøring af skrue og møtrik. Efter tilslutning af strømmen testes bevægelse, frigørelse og sikkerhedsanordninger.
Tekniske data
Oplysning 75 cyklusser/t gælder ifølge NICE ved nominel kraft. Hastigheden på 0,025 m/s gælder uden belastning; ved belastning angiver producenten 0,018 m/s.
| Parameter | Værdi |
|---|---|
Model | TO5024HS |
Drivmotor | 24 V DC |
Maksimalt / nominelt strømforbrug | 5 A / 2,5 A |
Maksimalt / nominelt effektforbrug | 120 W / 60 W |
Slaglængde | 505 mm |
Hastighed uden belastning | 0,025 m/s |
Hastighed ved belastning | 0,018 m/s |
Maksimal / nominel kraft | 1 800 N / 600 N |
Cyklusser pr. time ved nominel kraft | 75 |
Beskyttelse | IP44 |
Driftstemperatur | −20 til +50 °C |
Isolationsklasse | F |
Vejledende levetid ifølge NICE | 80 000 til 250 000 arbejdscyklusser |
Mål L × B × H | 965 × 115 × 105 mm |
Motorens vægt | 7,5 kg |
Motorvægten i tabellen er NICE's angivelse uden emballage. Vægten for den bestilte variant omfatter også emballage og bruges til beregning af fragt.
Slovakisk-tjekkisk monteringsvejledning til NICE Toona. Programmering, indlæring af positioner og radio håndteres i vejledningen til den faktisk monterede styreenhed.
