NICE Toona TO6024HS – hurtig 24 V-motor til svingport
NYHED| Produktets tilgængelighed: | inden for 7 dage | Vi afsender normalt varen inden for 7 dage. |
|---|
inden for 7 dage
6.376,55 kr. inkl. moms
| Vægt |
|---|
| 12 kg |
Beskrivelse af produktet NICE Toona TO6024HS – hurtig 24 V-motor til svingport
NICE Toona TO6024HS er en hurtig, separat motor til ét portblad med 24 V DC og magnetisk encoder. Grænseværdierne 6 m og 1 450 kg skal vurderes ud fra den samlede belastningskurve.
NICE angiver en åbning på 90° på cirka 30 sekunder ved standardmontering, uden at medregne acceleration og deceleration. Den faktiske tid afhænger af geometrien, portbladet og styringens indstillinger. Motoren sælges separat; tilbehør og styring skal vælges særskilt.
| Hurtig navigation | |
|---|---|
| Pakkens indhold | Tilbehør |
| Sæt | Grænser |
| Levetid | Montering |
| Tilslutning | Stop |
| Test | Frikobling |
| Specifikationer | Vedligeholdelse |
| Manual | |
| Tilbehør – klemmer og polaritet | Manual i PDF |
Hvad indeholder motorpakken?

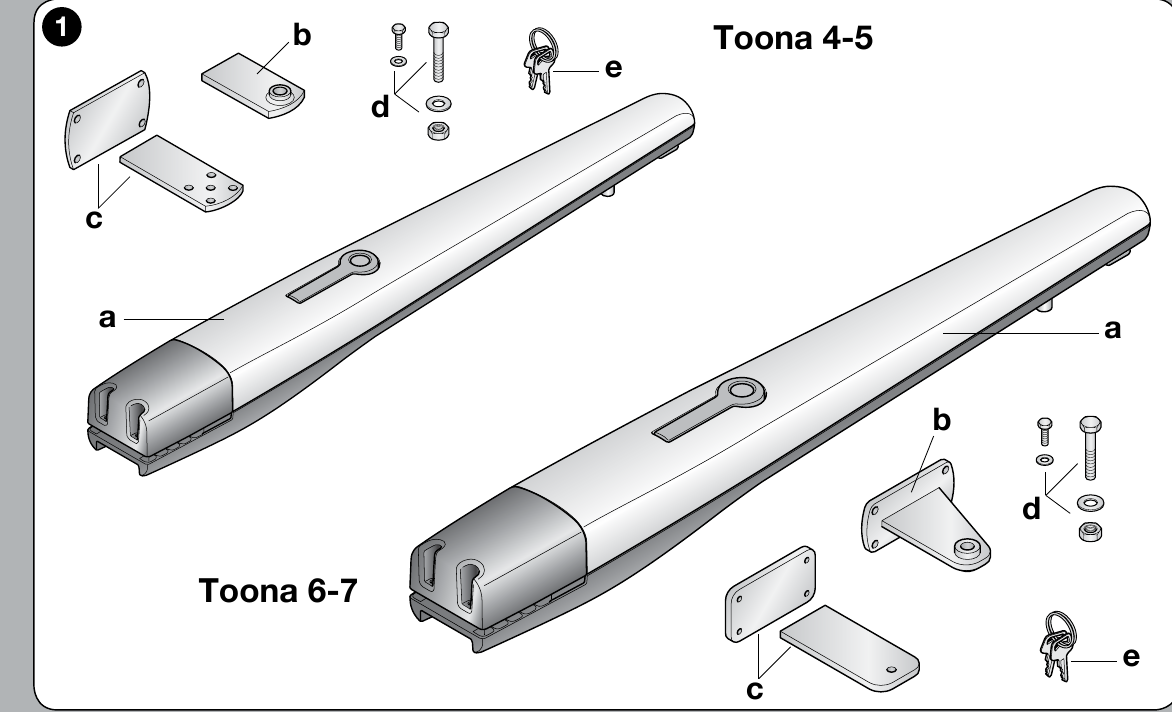

I den nederste del af originalbilledet mærket Toona 6–7 ses motoren, det forreste beslag, det bageste beslag med plade, fastgørelsesmateriale og nøgler til manuel frikobling. Det nøjagtige antal små dele afhænger af den leverede pakkes udformning; styreenhed og sikkerhedstilbehør vælges separat.
Tilslutning af tilbehør til MC824HR30
De følgende klemmer hører til styreenheden MC824HR30/MCA1R30 i en installation med motoren TO6024HS, ikke til selve motoren. Afbryd strømforsyningen og backupbatteriet, før arbejdet påbegyndes. Brug diagrammet til det pågældende styrekort, hvis du bruger et andet.
| Tilbehør | Klemmer, spænding og polaritet |
|---|---|
| BlueBUS-fotoceller | Kompatible fotoceller, f.eks. EPMB, tilsluttes med to ledere til BlueBUS. + og − kan tilsluttes uden hensyn til polaritet. Indstil adressen, og gentag indlæringen efter ændringer af enhederne. |
| STOP og styrekommandoer | Indgangen STOP accepterer en potentialfri NO- eller NC-kontakt eller en komponent med en modstand på 8,2 kΩ; dens tilstand indlæres. SbS, Open og Close accepterer en potentialfri NO-kontakt på det relevante klemmepar. Kontakterne har ingen +/−-polaritet, og der må ikke tilføres ekstern spænding til indgangen. |
| Hjælpestrømforsyning | Højre klemme i STOP-parret = −, venstre klemme i SbS-parret = +, når billedet nedenfor vendes som vist (teksterne står over klemmerne). Strømforsyning til en egnet læser eller et modul: 24 V DC (−30 % til +50 %), maks. 200 mA, også i standbytilstand. Tilslut modulets styreudgang separat som en potentialfri kontakt; kontrollér modulets tilladte spændingsområde og strømforbrug. |
| Blinklys, lås, kontrollampe | FLASH: 21 W; 15 VA; ELS: 12 V AC, maks. 15 VA, uden fast +/−-polaritet; OGI: 24 V DC, maks. 4 W. Diagrammet angiver ikke rækkefølgen af +/− på klemmeparret for FLASH/OGI, så undlad at gætte; for polaritetsfølsomme produkter skal mærkningen på både kortet og produktet kontrolleres. Udgangenes funktion kan ændres afhængigt af programmeringen. |
| Radio og backup | Den plug-in-modtager monteres i stikket SM, og backupbatteriet i dets eget stik på det monterede styrekort. De tilsluttes ikke til BlueBUS eller motorklemmerne. |
Du finder detaljerede oplysninger om klemmepositioner, indlæring og test af sikkerhedskomponenter i i den separate manual til styreenheden MC824HR30.
Styreenhed og tilbehør
En separat motor kræver en egnet styreenhed. Den aktuelle MC824HR30/MCA1R30 styrer én eller to 24 V-motorer og har sin egen manual; til den ældre MC824HR10/MCA1R10 skal du bruge manualen til det pågældende styrekort. Kontrollér det konkrete udstyr i indholdslisten for det valgte sæt.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Styrer en 24 V-motor; vælg manualen til det styrekort, der faktisk er monteret. | MC824HR30/MCA1R30 |
| Modtager | Vælg radiomodtager ud fra senderens kodning og styrekortet. | OXI · OXIBD · OXILR |
| Sender | Vælg ud fra modtageren; BD- og LR-tilstande kræver den tilsvarende modtager. | ERA INTI · ERA ONE · ERA ONE BD · ERA ONE LR · ERA FLOR · NICEWAY |
| Fotoceller | Vælg efter indgangene BlueBUS, strømforsyningen og den konkrete styreenheds udstyr. | EPSB · EPMB · EPLB · EPMOW · F210B |
| Blinklys | Spænding, effektforbrug og blinkmønster skal passe til styreenhedens udgang. | ELDC · WLT |
Sæt med TO6024HS-motor
Der findes separate sæt til både én og to fløje. Kontrollér det faktiske indhold af sættet og styrekortet på den konkrete produktside, før du bestiller.
| Enkeltfløjet port | Dobbeltfløjet port |
|---|---|
| Sæt med tilbehør Sæt med fotoceller Basissæt | Basissæt Sæt med tilbehør Sæt med fotoceller |
Anvendelsesområde for én portfløj
Længde og vægt er en fælles begrænsning. Kurve TO6024HS kan håndtere ca. 1 450 kg ved 3 m; ved 6 m ca. 700 kg. Brug kun kurven for din model, og tag højde for bevægelsesmodstand, fuld beklædning og vind; yderpunkterne kan ikke automatisk kombineres.
Levetid efter belastning
For én portfløj skal du lægge de relevante indeks for vægt, længde og miljø sammen. Sammenlign derefter summen med NICE-grafen. Grafen angiver ikke værdier over 100 %. Der er tale om et vejledende estimat af levetiden på 80 000 til 250 000 arbejdscyklusser afhængigt af belastningen, ikke en garanti.
| Påvirkning af én portfløj | Indeks |
|---|---|
| Vægt op til 400 kg | 0 % |
| Over 400 til 500 kg | 10 % |
| Over 500 kg | 20 % |
| Længde 2–3 m | 0 % |
| Længde 3–4 m | 0 % |
| Længde over 4 til 5 m | 10 % |
| Længde over 5 til 6 m | 20 % |
| Temperatur over 40 °C, under 0 °C eller luftfugtighed over 80 % | 20 % |
| Fuld beklædning af portfløjen | 15 % |
| Vindudsat område | 15 % |
| NICE-graf |
|---|
|
Montering af motor og beslag
Kontrollér før monteringen, at porten er stabil, at portfløjen bevæger sig jævnt manuelt, at der er plads til frikobling, og at der er et egnet monteringssted på den faste del af portfløjen. Lad en kvalificeret tekniker stå for montering og elektrisk tilslutning.
Montering af bagbeslag og A/B/C-graf
Stolpe og beslag: Som vejledende anbefaling foreslår vi en solid stålstolpe på 120 × 120 mm. Ved 100 × 100 mm skal montøren særskilt vurdere vægtykkelse, forankring, fundament, hængslets forskydning og vindbelastning. Tværsnittet alene garanterer ikke styrke.
Mål hængslets forskydning C. På den originale TO6024HS/TO7024-graf tegnes en vandret linje fra C, og B aflæses; skæringspunktet med den anbefalede linje r.i.l. angiver vinklen og den lodrette linje A. Målene A og B bør være omtrent ens. B-værdier under linjen t anbefales ikke af NICE.
Hvis stolpeprofilen eller hængslets placering gør det umuligt at følge grafen, skal bagbeslaget tilpasses eller fremstilles som et egnet forlænget beslag til Toona 6–7. Ved udadgående åbning er et forlænget bagbeslag nødvendigt. Vælg målene ud fra den faktiske port, og kontrollér hele bevægelsen før den endelige svejsning.
Når geometrien er kontrolleret, fastgøres bagbeslaget solidt til monteringspladen og stolpen. Vælg fastgørelsesmateriale til stolpen efter underlaget. Fastgør det forreste beslag på den faste del af portfløjen; motoren skal have det nødvendige lille spillerum ved tapperne, så den ikke sætter sig fast.
Mål D = 1 070 mm. Når A er fastlagt ud fra grafen, aflæses E i NICE-tabellen; højdeforskellen mellem det forreste og det bageste beslag er F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 180 | 890 |
| 190 | 880 |
| 200 | 870 |
| 210 | 860 |
| 220 | 850 |
| 230 | 840 |
| 240 | 830 |
| 250 | 820 |
| 260 | 810 |
| 270 | 800 |
| 280 | 790 |
Ved den bageste tap foreskriver NICE, at møtrikken spændes og derefter løsnes med 1/10 omgang, så der er et minimalt spillerum mellem delene. Spænd det forreste beslag som vist på producentens tegning.
Motorens kabelføring og tilslutning
Før dækslet åbnes og tilslutningerne udføres, skal strømforsyningen afbrydes. Drevet har separate klemmer til enkoderen og 24 V DC-motoren; forveksl dem ikke. Tilslut ledninger og beskyttelsesjord i overensstemmelse med NICE's originale diagram og vejledningen til den faktisk monterede styreenhed. Angivelsen 24 V er motorens spænding, ikke automatisk styreenhedens netforsyning.
Ved åbning udad ændres motorens strømforsynings polaritet ifølge NICE. Samtidig skal monteringsgeometrienvære korrekt projekteret; det er ikke nok blot at bytte ledningerne om. Kontrollér derefter bevægelsesretning, stoppositioner og sikkerhedsanordninger i henhold til vejledningen til det monterede styrekort.
Interne åbnings- og lukkestop
På Toona 6–7-serien indstilles de mekaniske stop til både åbning og lukning. Frigør motoren, flyt portbladet, så stopskruen er tilgængelig, løsn den, indstil manuelt den ønskede åbningsposition, før stoppet hen til tappen, og spænd det fast. Gentag samme fremgangsmåde i den ønskede lukkeposition, og lås derefter motoren. Kontrollér de endelige positioner og hele portens sikkerhed under afprøvningen.
Afprøvning før første brug
Efter montering og indstilling af stoppene skal en kvalificeret tekniker afprøve hele porten, ikke kun motorens opstart. NICE angiver, at kontrollen med drevet frigjort består i at bevæge portbladet manuelt med en kraft på højst 390 N.
- Kontrollér, at portbladet bevæger sig jævnt manuelt i hele bevægelsesområdet, at beslagene sidder fast, og at frigørelsen fungerer sikkert.
- Udfør gentagne kommandoer om at åbne, standse og lukke; kontrollér retning, efterløb, stop og rækkefølgen for to portblade i henhold til styreenhedens vejledning.
- Kontrollér fotoceller, sikkerhedskanter og øvrige monterede beskyttelsesanordninger enkeltvis. Teknikeren måler driftskræfterne i henhold til gældende krav; porten må først tages i brug, når afprøvningen er bestået.
Manuel frigørelse af drevet
Frigør eller lås drevet kun når portbladet står stille. Hvis der er monteret en elektrisk lås, skal den først låses op. Afbryd strømforsyningen i tilfælde af fejl.
- Skub dækslet over frigørelseslåsen til side.
- Sæt den medfølgende nøgle i, og drej den med uret.
- Løft håndtaget, og flyt portbladet manuelt. For at låse igen sænkes håndtaget, nøglen drejes tilbage og tages ud, og dækslet lukkes.
Kontrol og vedligeholdelse
Service mindst hver 6. måned udføres af en kvalificeret tekniker. Efter afbrydelse af strømforsyningen kontrolleres fastgørelser, korrosion, slitage, skrueforbindelser og smøring af skrue og møtrik. Når strømmen er tilsluttet igen, afprøves bevægelsen, frigørelsen og alle sikkerhedsanordninger.
Tekniske specifikationer
| Parameter | Værdi |
|---|---|
| Model | TO6024HS |
| Motorspænding | 24 V DC |
| Maksimalt / nominelt strømforbrug | 5 A / 2,5 A |
| Maksimalt / nominelt effektforbrug | 120 W / 60 W |
| Slaglængde | 584 mm |
| Hastighed uden belastning | 0,016 m/s |
| Maksimal / nominel kraft | 2 200 N / 1 200 N |
| Cyklusser i timen ved nominel kraft | 41 |
| Kapslingsklasse | IP44 |
| Driftstemperatur | −20 til +50 °C |
| Isolationsklasse | F |
| Vejledende levetid | 80 000 til 250 000 cyklusser afhængigt af belastningen |
| Mål L × B × H | 1 200 × 128 × 150 mm |
| Motorens vægt | 15 kg |
