NICE Toona TO7024 – 24 V motor til svinglåge op til 7 m
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
5.811,83 kr. inkl. moms
| Vægt |
|---|
| 12 kg |
Beskrivelse af produktet NICE Toona TO7024 – 24 V motor til svinglåge op til 7 m
NICE Toona TO7024 er en separat elektromekanisk motor 24 V DC med magnetisk encoder til én portfløj. Vægt op til 1 700 kg og længde op til 7 m er grænseværdier; den tilladte kombination fremgår af TO7024-kurven. Motoren er irreversibel og har et robust aluminiumshus.
Motoren har separate indvendige stop for åbning og lukning. 24 V angiver motorens spænding; netforsyning og tilbehørsfunktioner afhænger af den faktisk monterede styreenhed. Den aktuelle MC824HR30/MCA1R30 har sin egen vejledning. Ved den ældre MC824HR10/MCA1R10 skal du følge fremgangsmåden for dens styrekort.
| Hurtig navigation | |
|---|---|
| Pakkens indhold | Sæt |
| Tilbehør | Begrænsninger |
| Levetid | Montering |
| Tilslutning | Stop |
| Test | Vedligeholdelse |
| Frikobling | Fotogalleri |
| Specifikationer | Manual |
| Tilbehør – klemmer og polaritet | Manual i PDF-format |

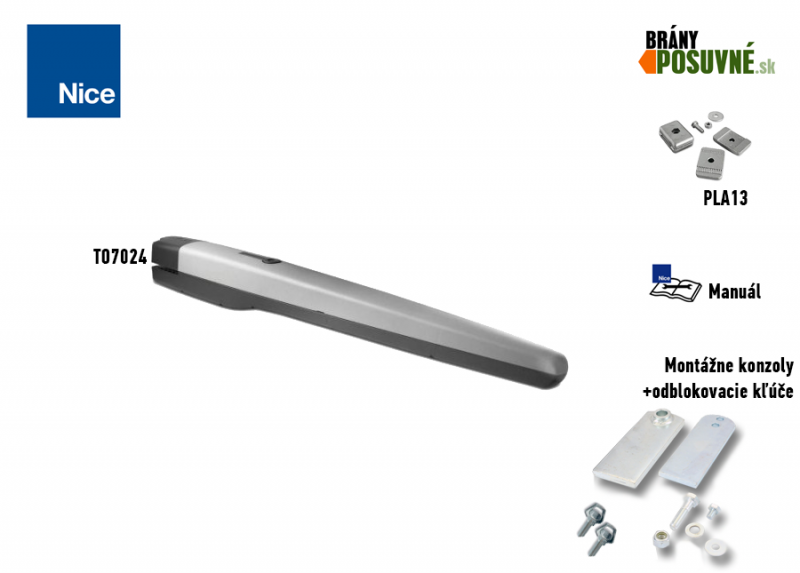

Hvad følger med den separate motor
| Motoren indeholder: | Kode | |||
|---|---|---|---|---|
 |
1 × | NICE Toona 7 TO7024-motor |
TO7024 |
|
|
Elektromekanisk motor NICE Toona TO7024. Værdierne op til 1 700 kg og op til 7 m er grænseværdier; find den tilladte kombination i TO7024-diagrammet. |
||||
 |
2 × | Indvendige mekaniske stop for åbning og lukning | PMD1641R01.4610 | |
|
De indvendige stop indstiller åben og lukket position; vurder, om der er behov for yderligere stop, ud fra hele porten. Justeringsvejledning. |
||||
 |
2 × | Frikoblingsnøgle | CM-B | |
|
Ved strømsvigt bruges den til at frikoble motoren, så porten kan bevæges manuelt ved at skubbe eller trække. |
||||
 |
1 × | Frontbeslag til skruefastgørelse |
PMD1640R02.4610 |
|
|
Skrues fast på en fast del af portfløjen. Bemærk, at det placeres i en anden højde end bagbeslaget. |
||||
 |
1 × | Tap til frontbeslag | R8.5120 Skive V8X16.5102 Tap |
|
|
Bruges til at fastgøre motorens forreste del til frontbeslaget. |
||||
 |
1 × | Bagbeslag til svejsning | PMD1642.4610 | |
|
Svejses fast på en monteringsplade til skruefastgørelse eller en stålsøjle. Bemærk, at det placeres i en anden højde end frontbeslaget. |
||||
 |
1 × | Monteringsplade under bagbeslag | PMD1639.4610 | |
|
Svejses bagbeslaget fast på den. Monteringspladen fastgøres derefter til søjlen eller muren. |
||||
 |
2 × | Tap til bagbeslag | D12.5110 Møtrik R12.5120 Skive V12X60.5102 Bolt |
|
|
Bruges til at fastgøre motorens bageste del til det bageste beslag. |
||||
Dette produkt er en separat motor med monteringsdele. Automatisk drift kræver en passende styreenhed og sikkerhedsanordninger til hele porten. Indholdet af de færdige sæt er angivet på de enkelte produktsider.

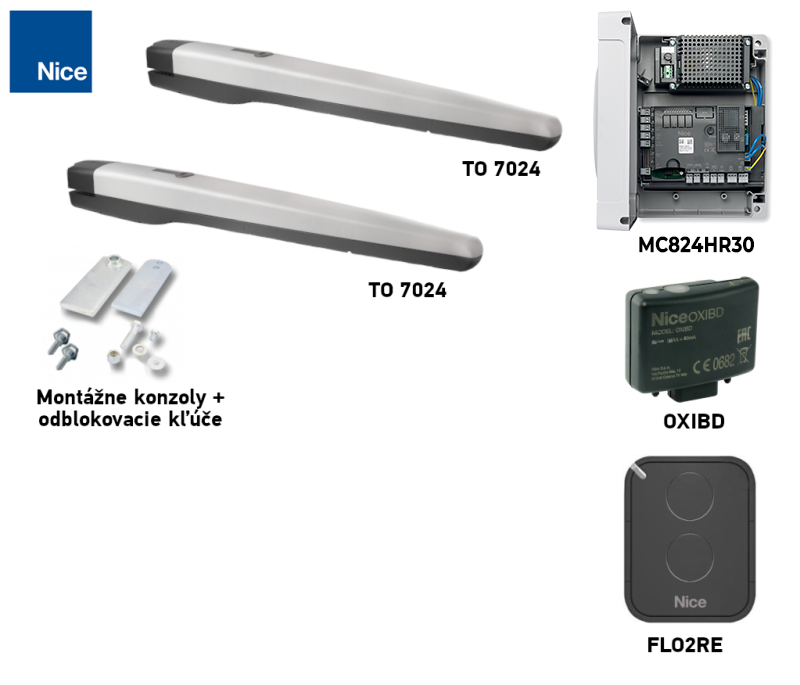

Sæt til nedsat pris med TO7024
Kontrollér indholdet og antallet af motorer i hvert sæt. Portfløjens egnethed afgøres af TO7024-kurve; 7 m og 1 700 kg er ikke værdier, der gælder samtidig.

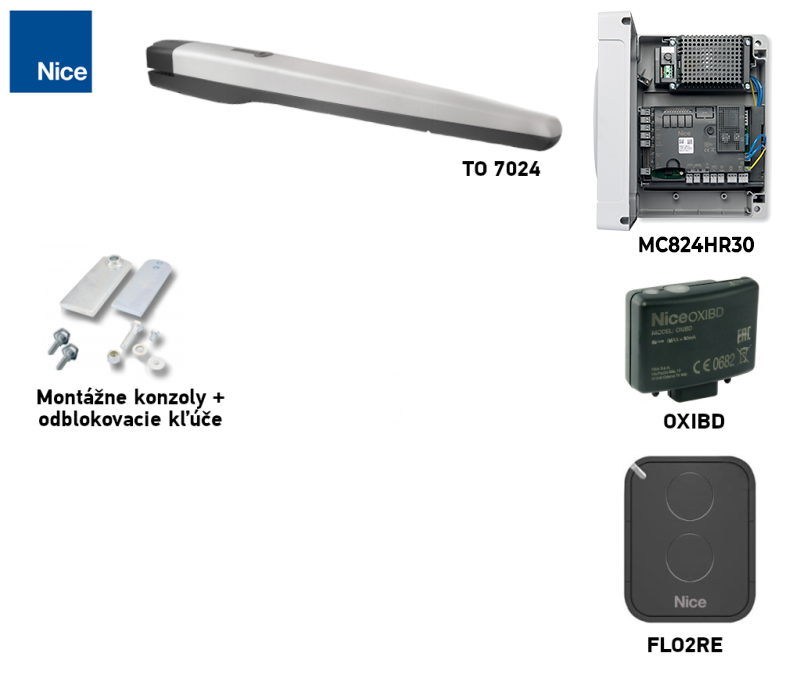

| Sæt til enkeltfløjet port » | Sæt til dobbeltfløjet port » |
|---|---|
|
TO7024-motor, styreenhed, fjernbetjening, modtager. |
2 x TO7024-motor, styreenhed, fjernbetjening, modtager. |

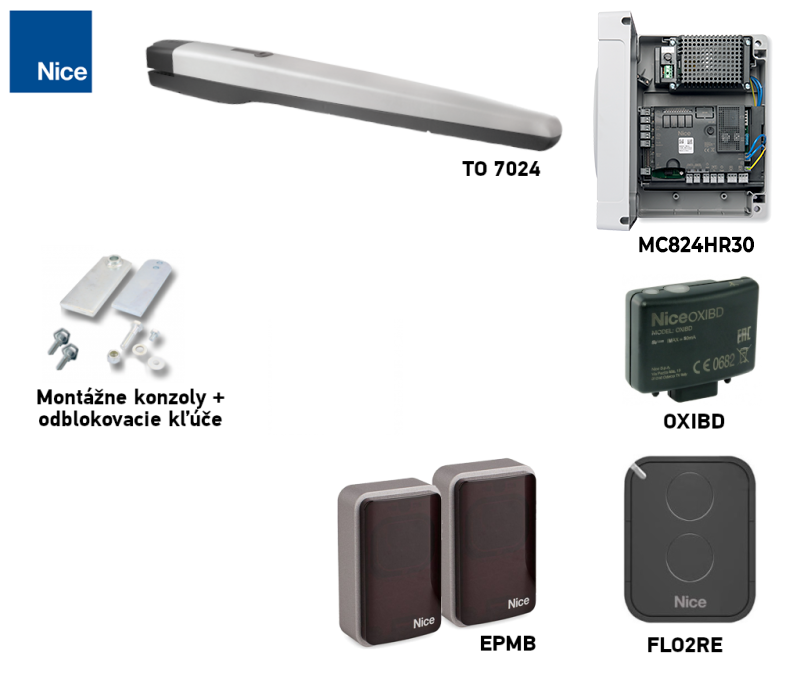

| Sæt til enkeltfløjet port med fotoceller » | Sæt til dobbeltfløjet port med fotoceller » |
|
TO7024-motor, styreenhed, fjernbetjening, modtager, fotoceller. |
2 x TO7024-motor, styreenhed, fjernbetjening, modtager, fotoceller. |

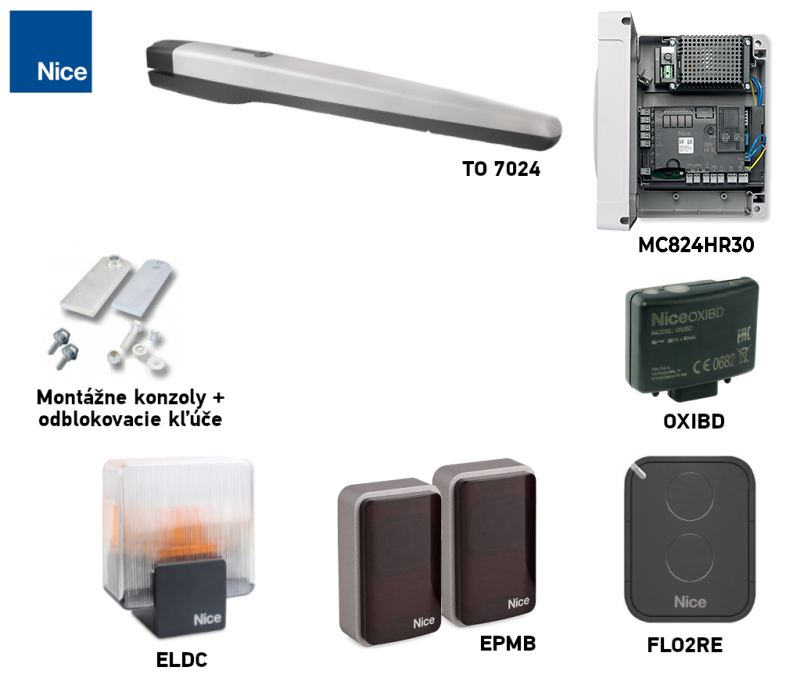

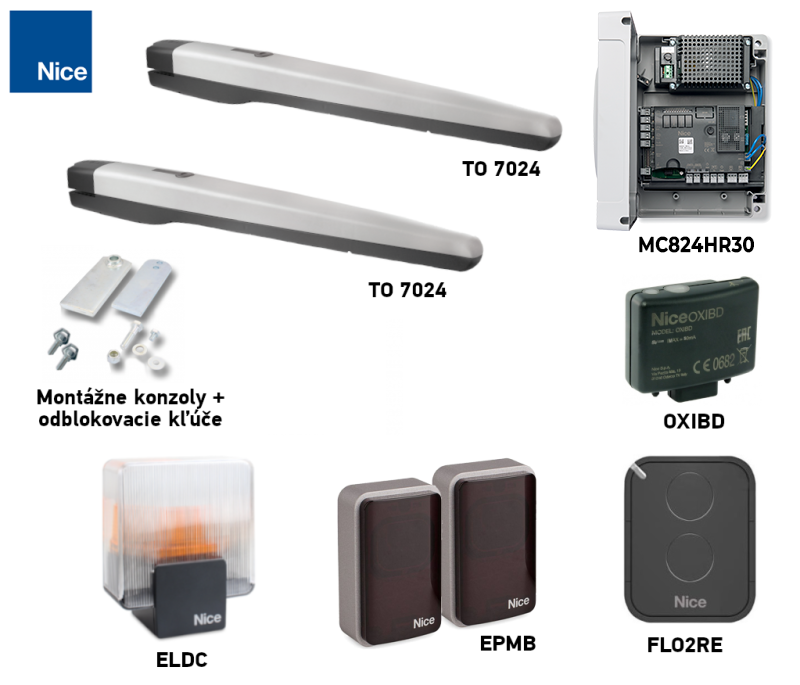

| Sæt til enkeltfløjet port med tilbehør » | Sæt til dobbeltfløjet port med tilbehør » |
|
TO7024-motor, styreenhed, fjernbetjening, modtager, fotoceller, blinklys. |
2 x TO7024-motor, styreenhed, fjernbetjening, modtager, fotoceller, blinklys. |
Tilslutning af tilbehør til MC824HR30
Følgende klemmer hører til styreenheden MC824HR30/MCA1R30 i en installation med TO7024-motoren, ikke til selve motoren. Afbryd strømforsyningen og backupbatteriet inden arbejdet påbegyndes. Brug den pågældende styreenheds eget diagram, hvis du har et andet printkort.

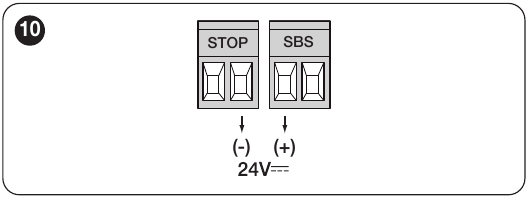

| Tilbehør | Klemmer, spænding og polaritet |
|---|---|
| BlueBUS-fotoceller | Kompatible fotoceller, f.eks. EPMB, tilsluttes med to ledere til BlueBUS. + og − er ikke polaritetsbestemte. Indstil adressen, og gentag indlæringen, når enhederne er ændret. |
| STOP og styrekommandoer | Indgangen STOP accepterer en potentialfri kontakt af typen NO eller NC eller en enhed med en modstand på 8,2 kΩ; dens tilstand indlæres. SbS, Open og Close accepterer en potentialfri NO-kontakt på det relevante klemmepar. Kontakterne har ingen +/−, og der må ikke tilføres ekstern spænding til indgangen. |
| Hjælpestrømforsyning | Højre klemme i STOP-parret = −, venstre klemme i SbS-parret = +, når billedet nedenfor ses i den viste retning (mærkningerne står over klemmerne). Strømforsyning til en kompatibel læser eller et modul: 24 V DC (−30 % til +50 %), maks. 200 mA, også i standbytilstand. Tilslut modulets relæudgang separat som en potentialfri kontakt; kontrollér modulets tilladte spændingsområde og strømforbrug. |
| Blinklys, lås, signallampe | FLASH: 12 V DC, maks. 21 W; ELS: 12 V AC, maks. 15 VA, uden fast +/−; OGI: 24 V DC, maks. 4 W. For FLASH/OGI angiver diagrammet ikke rækkefølgen af +/− på klemmeparret, så undlad at gætte; kontrollér mærkningen på både printkortet og produktet, hvis produktet er polaritetsbestemt. Udgangenes funktion kan ændres afhængigt af programmeringen. |
| Radio og backup | Den indstiksmonterede modtager sættes i stikket SM, og backupbatteriet i det tilhørende stik på det monterede printkort. De tilsluttes ikke BlueBUS eller motorklemmerne. |
Du finder detaljer om klemplacering, indlæring og test af sikkerhedsanordninger i den separate vejledning til styreenheden MC824HR30.
Tilbehør efter styreenhed
Valget afhænger af det faktiske printkort, indgange, modtager og spænding. Et ældre kompatibelt printkort bliver ikke til den aktuelle generation af den grund.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Elektronik til motoren; vælg vejledning efter det faktisk monterede printkort. | Aktuel: MC824HR30/MCA1R30 til én eller to 24 V-motorer. Ældre kompatibel version: MC824HR10 med printkortet MCA1R10 (SPMCA1). Brug ikke vejledningen til R30. |
| Blinklys | Signalerer bevægelse. Kun modeller, hvor producenten angiver det, har en antenne. Valget afhænger af styreenhedens udgang. |
På MC824HR30 er FLASH-udgangen beregnet til et 12 V-blinklys på op til 21 W. Kontrollér spænding, effektforbrug og blinkemåde for andre lamper. |
| Fotoceller | Overvåger stråleområdet og sender et signal til styreenheden. Portens reaktion afhænger af tilslutning og indstillinger; afprøv hele anlægget efter monteringen. | |
| Fjernbetjening | Vælg fjernbetjening efter modtageren og den kodning, der er installeret i styreenheden. ON3EBD passer til OXIBD, ON3ELR til OXILR. | |
| Modtager | Radiomodtageren skal understøtte fjernbetjeningens kodning; grænseflader til smart home har forskellige funktioner. |
|
| Antenne | Forbedrer modtagelsen, hvis modtageren placeres og tilsluttes korrekt. | |
| Kodetastatur | Styring med kode. BlueBUS-tastaturet kræver et printkort, der understøtter styreenheder. | |
| Nøglekontakt | Styring via en passende styreindgang på styreenheden. | |
| Elektriske låse | Fastholdelse af portfløjen; kontrollér låsens styring og spænding i forhold til styreenheden og installationen. |
|
| Kortlæsere | ETPB kræver, at det pågældende styrekort understøtter BlueBUS-kommandoudstyr. |
|
| Backupstrømforsyning | Batteri tilsluttet en kompatibel styreenhed gør det muligt at betjene anlægget ved strømsvigt. | PSS324 er den aktuelle type til MC824HR30. Ældre PS324 kræver ved R30 CABLA11 og standbytilstand slået fra. Kontrollér betingelserne i vejledningen til det installerede styrekort. |
Anvendelsesområde for én portfløj

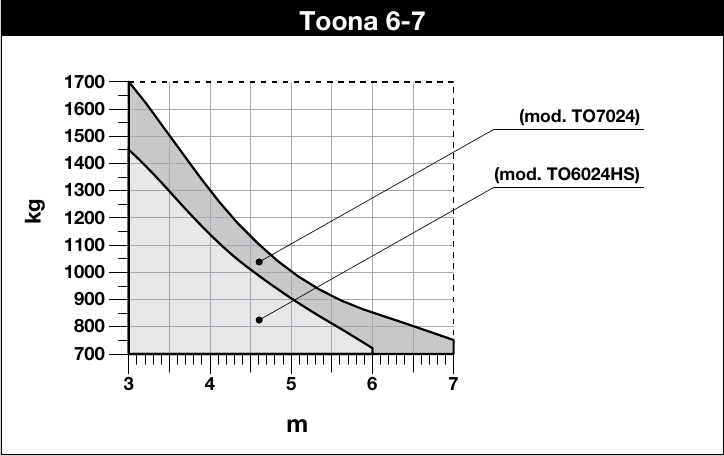

Længde og vægt er en fælles begrænsning. Kurve TO7024 kan håndtere 1 700 kg ved 3 m og cirka 750 kg ved 7 m. Brug kun kurven for din model, og tag højde for bevægelsesmodstand, fuld beklædning og vind; yderpunkterne kan ikke automatisk kombineres.
Levetid efter belastning

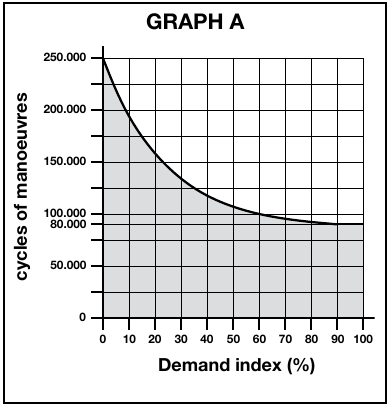

For én portfløj skal du lægge de relevante indekser for vægt, længde og miljø sammen. Sammenlign derefter summen med NICE-grafen. Over 100 % viser grafen ingen værdi. Det er et vejledende skøn over levetiden på 80 000 til 250 000 arbejdscyklusser afhængigt af belastningen, ikke en garanti.
| Påvirkning for én portfløj | Indeks |
|---|---|
| Vægt op til 400 kg | 0 % |
| Over 400 til 500 kg | 10 % |
| Over 500 kg | 20 % |
| Længde 2–3 m | 0 % |
| Længde 3–4 m | 0 % |
| Længde over 4 til 5 m | 10 % |
| Længde over 5 til 6 m | 20 % |
| Længde over 6 til 7 m | 30 % |
| Temperatur over 40 °C, under 0 °C eller luftfugtighed over 80 % | 20 % |
| Fuldt beklædt portfløj | 15 % |
| Vindudsat område | 15 % |
| NICE-graf |
|---|
|
Montering af motor og beslag
Kontrollér inden montering, at porten er stabil, at portfløjen bevæger sig jævnt manuelt, at der er plads til frigøring, og at der er et egnet monteringssted på den faste del af portfløjen. Lad en kvalificeret tekniker stå for montering og elektrisk tilslutning.

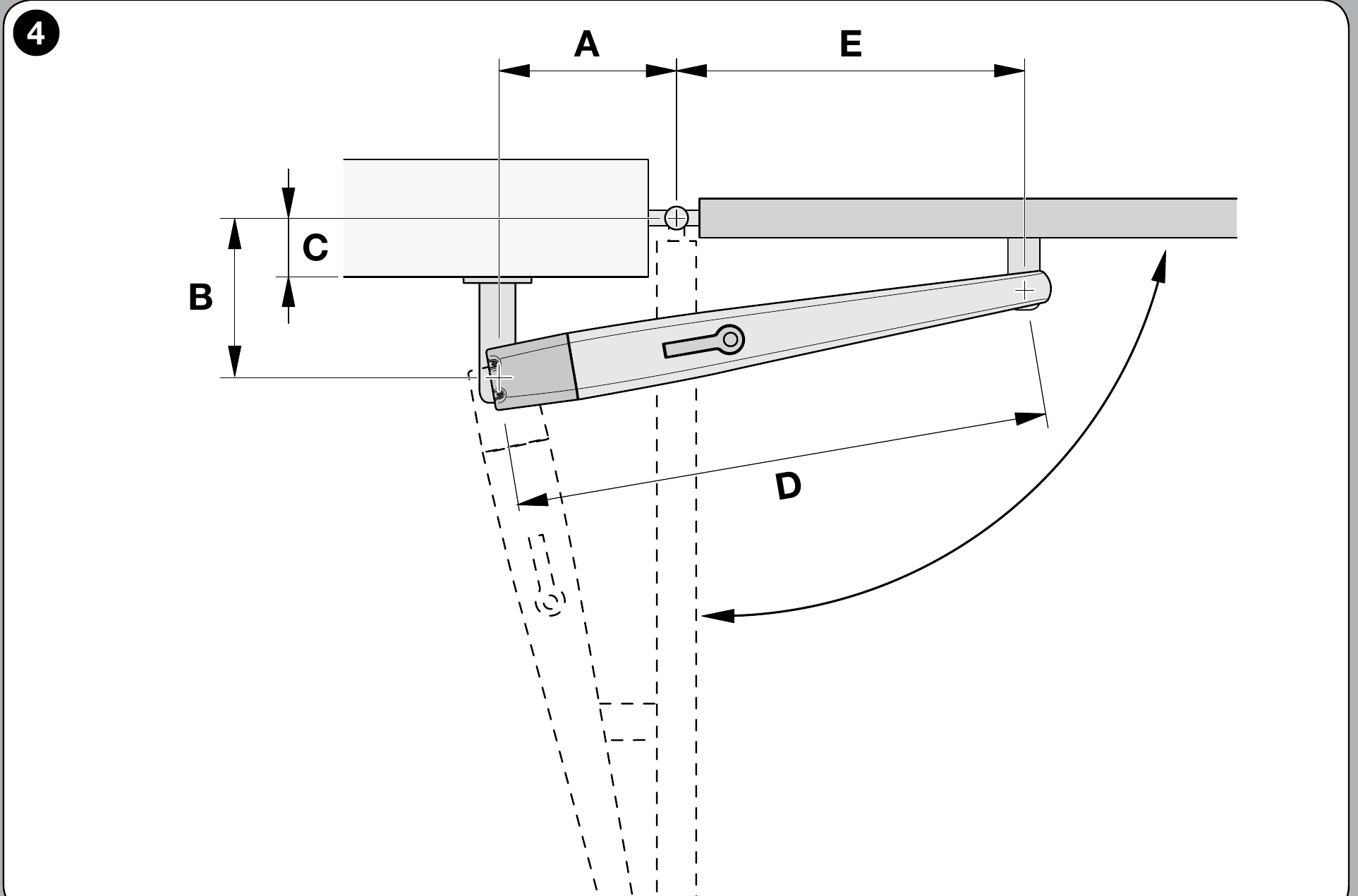

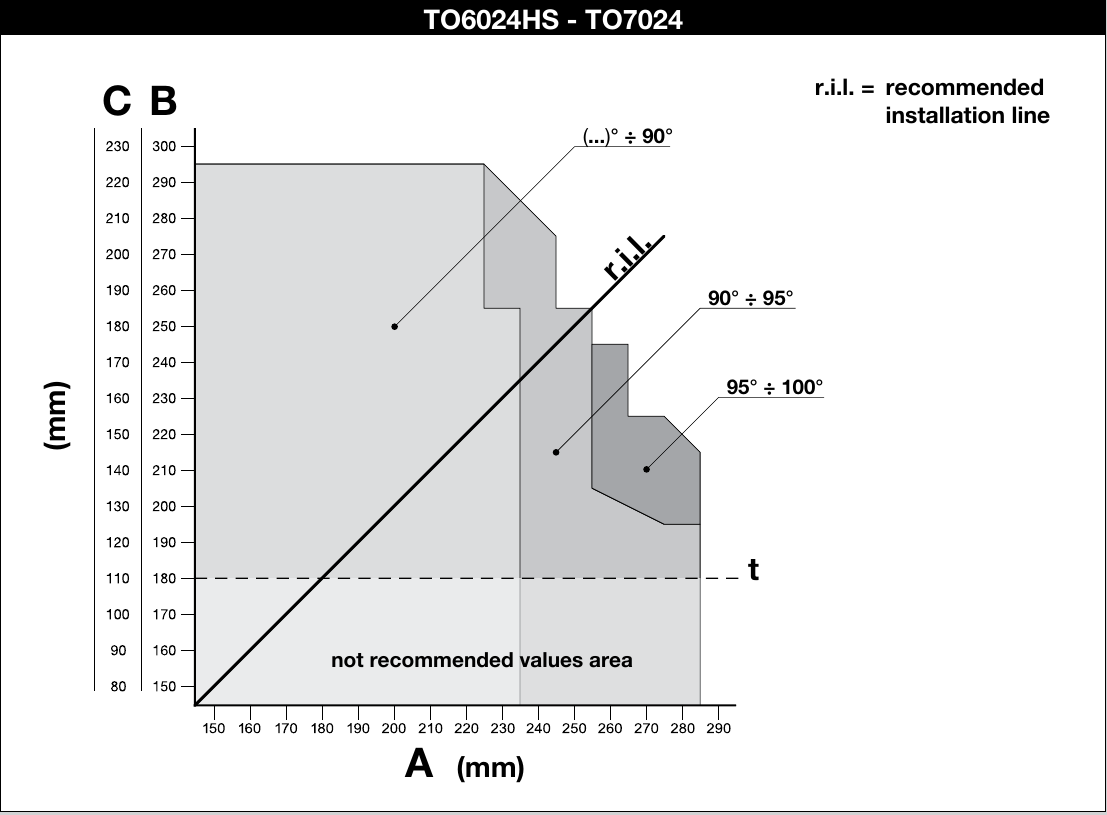

Montering af det bageste beslag og grafen A/B/C
Stolpe og beslag: Som vejledning anbefaler vi en solid stålstolpe på 120 × 120 mm. Ved 100 × 100 mm skal montøren særskilt vurdere godstykkelse, forankring, fundament, hængselsforskydning og vindbelastning. Tværsnittet alene garanterer ikke tilstrækkelig styrke.
Mål hængslets forskydning C. På den originale TO7024-graf tegnes en vandret linje fra C, og B aflæses; skæringspunktet med den anbefalede linje r.i.l. angiver vinklen og den lodrette linje A. Målene A og B bør være omtrent ens. NICE anbefaler ikke B-værdier under linje t.
Hvis stolpeprofilen eller hængslets placering gør det umuligt at følge grafen, skal det bageste beslag tilpasses eller fremstilles som en passende forlænget montering til Toona 6–7. Ved åbning udad er en forlænget bageste montering nødvendig. Vælg målene ud fra den faktiske port, og kontrollér hele bevægelsen inden den endelige svejsning.
Når geometrien er kontrolleret, fastgøres det bageste beslag solidt til monteringspladen og stolpen. Vælg fastgørelseselementer til stolpen efter underlaget. Fastgør det forreste beslag på den faste del af portfløjen; motoren skal have det nødvendige lille spillerum ved tapperne, så den ikke sætter sig fast.
Til TO7024 fås separat bageste beslag PMD1642.4610. Det er en reservedel til den originale montering; en nødvendig forlængelse ved atypisk geometri skal konstrueres særskilt.

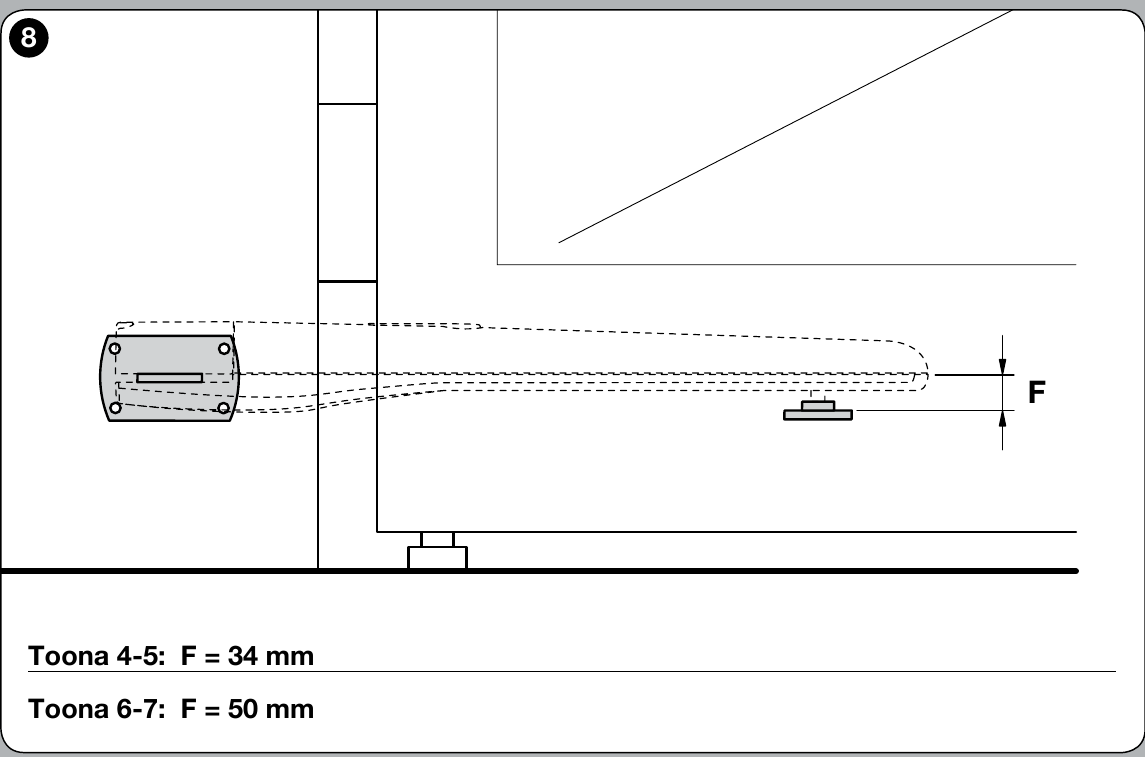

Mål D = 1 070 mm. Når A er bestemt ud fra grafen, aflæses E i NICE-tabellen; højdeforskellen mellem det forreste og bageste beslag er F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 180 | 890 |
| 190 | 880 |
| 200 | 870 |
| 210 | 860 |
| 220 | 850 |
| 230 | 840 |
| 240 | 830 |
| 250 | 820 |
| 260 | 810 |
| 270 | 800 |
| 280 | 790 |
Ved den bageste tap foreskriver NICE, at møtrikken spændes og derefter løsnes med 1/10 omdrejning, så der er et minimalt spillerum mellem delene. Spænd den forreste fastgørelse som vist på producentens tegning.
Kabling og tilslutning af motoren

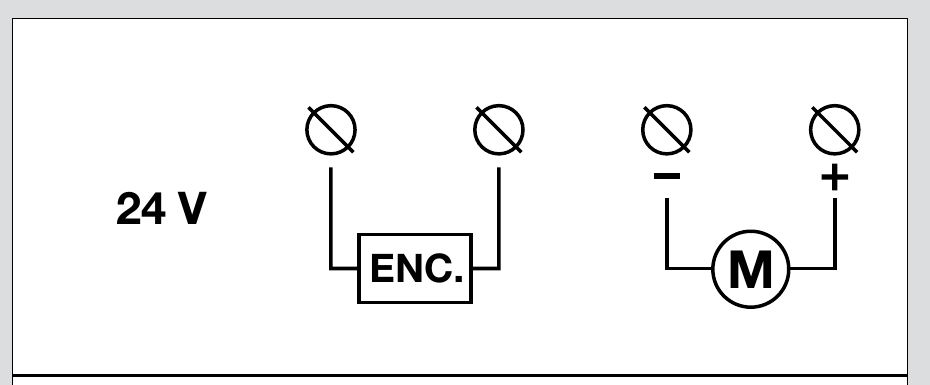

Før dækslet åbnes og tilslutningerne udføres, skal strømforsyningen afbrydes. Drivenheden har separate klemmer til encoderen og 24 V DC-motoren; forveksl dem ikke. Tilslut ledningerne og beskyttelsesjordforbindelsen i overensstemmelse med den originale NICE-illustration og vejledningen til den faktisk installerede styreenhed. Betegnelsen 24 V angiver motorens spænding, ikke automatisk styreenhedens netforsyning.

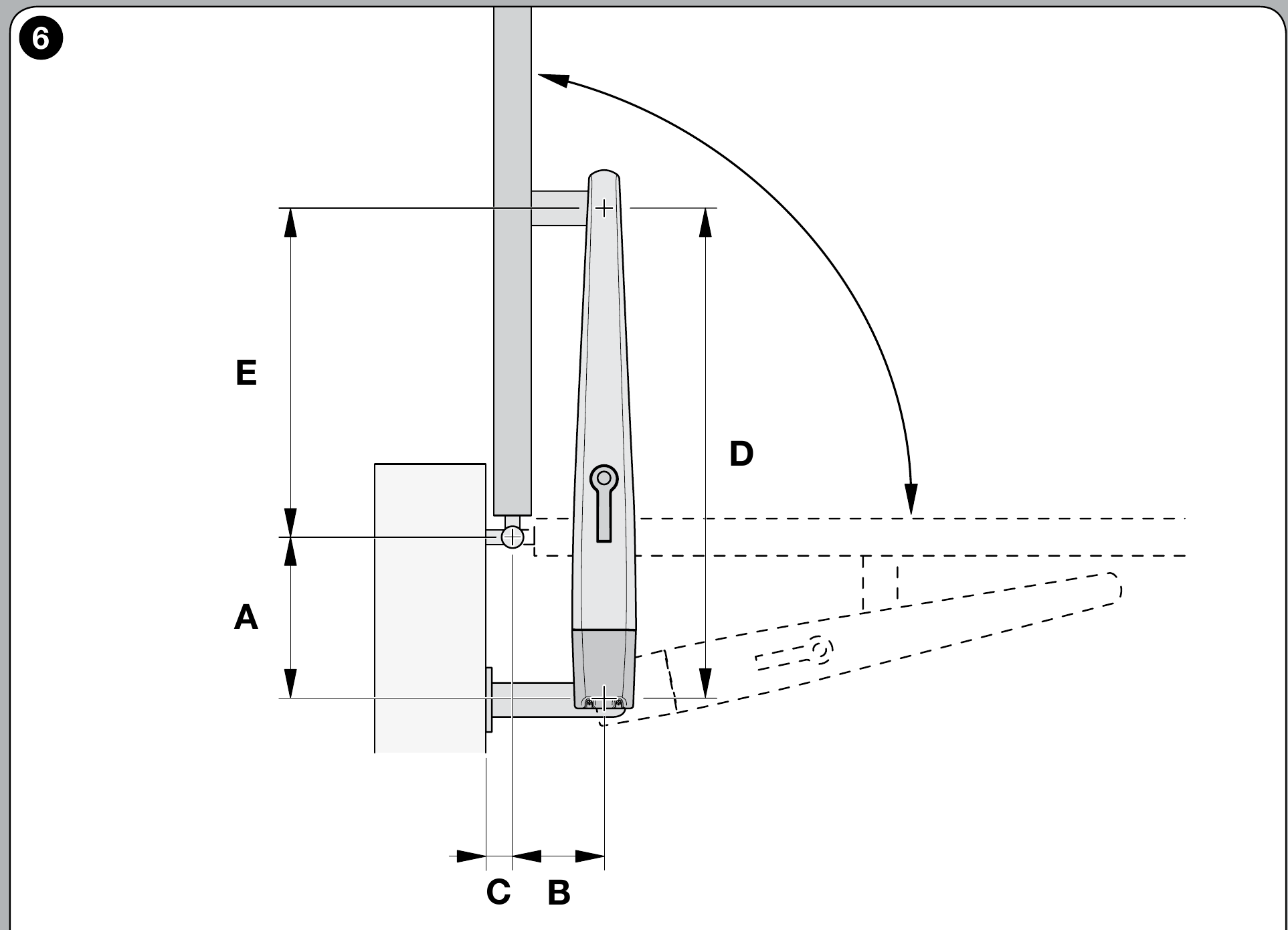

Ved åbning udad ændres motorens forsyningspolaritet ifølge NICE. Samtidig skal monteringsgeometrienvære korrekt udformet; det er ikke nok blot at bytte om på ledningerne. Kontrollér derefter bevægelsesretning, stoppositioner og sikkerhedsudstyr i henhold til vejledningen til den installerede styreplade.
Indvendige åbnings- og lukkestop

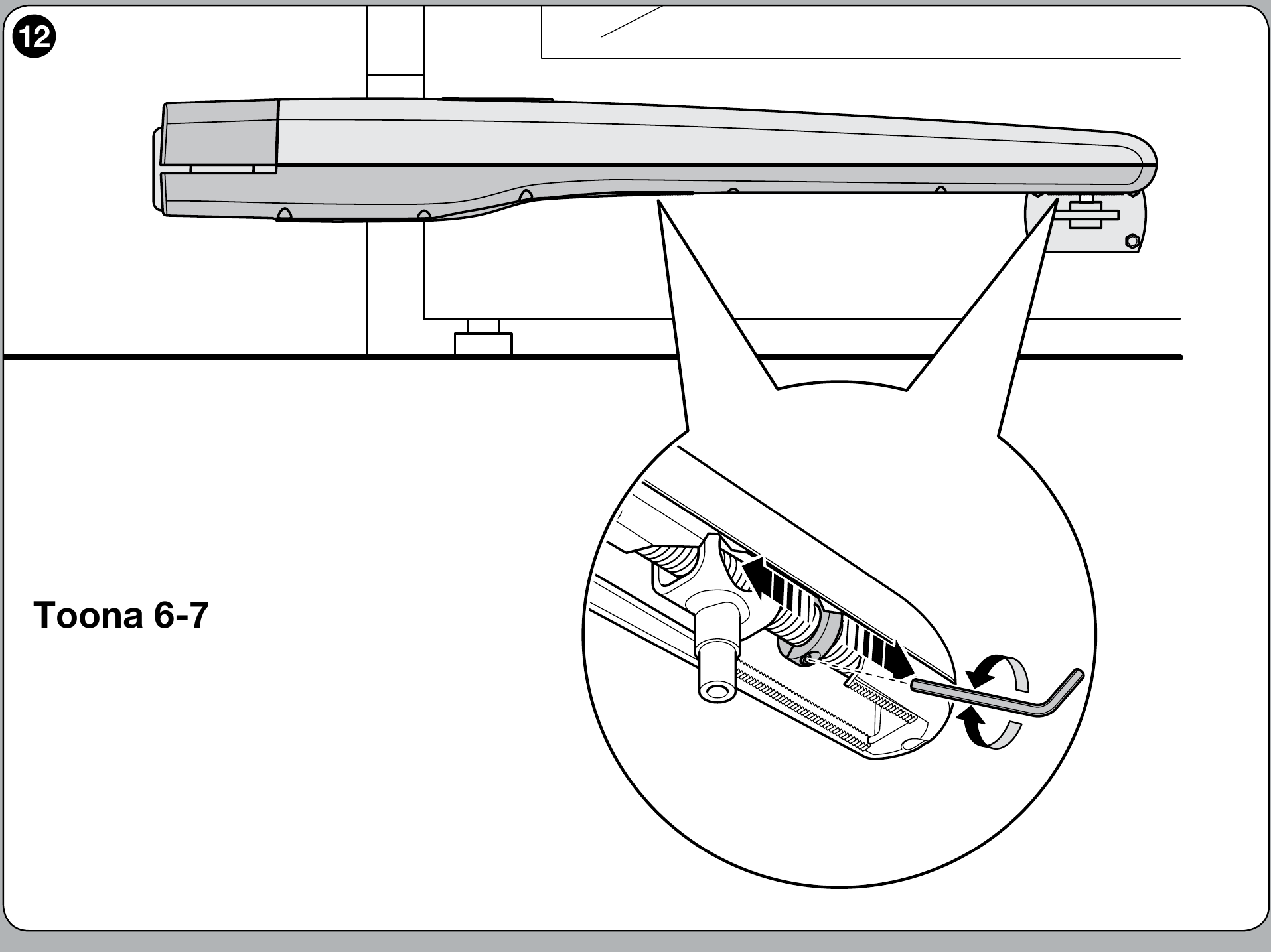

På serien Toona 6–7 indstilles de mekaniske stop til både åbning og lukning. Frigør motoren, flyt portbladet, så stopskruen er tilgængelig, løsn den, indstil den ønskede åbne position manuelt, flyt stoppet hen til tappen, og spænd det fast. Gentag samme fremgangsmåde i den ønskede lukkede position, og lås derefter motoren. Kontrollér de endelige positioner og hele portens sikkerhed under test.
Test før første brug
Efter montering og indstilling af stoppene skal en kvalificeret tekniker teste hele porten, ikke kun motorens opstart. NICE angiver manuel bevægelse af portbladet med en kraft på højst 390 N.
- Kontrollér, at portbladet bevæger sig jævnt manuelt i hele bevægelsesområdet, at beslagene sidder fast, og at nødfrikoblingen fungerer sikkert.
- Afprøv gentagne kommandoer for åbning, stop og lukning; kontrollér retning, efterløb, stop og, ved to portblade, rækkefølgen i henhold til styreenhedens vejledning.
- Kontrollér fotoceller, sikkerhedskanter og andet installeret sikkerhedsudstyr enkeltvis. Teknikeren måler driftskræfterne i henhold til gældende krav; porten må først tages i brug, når testen er bestået.
Praktiske eksempler på montering af TO7024

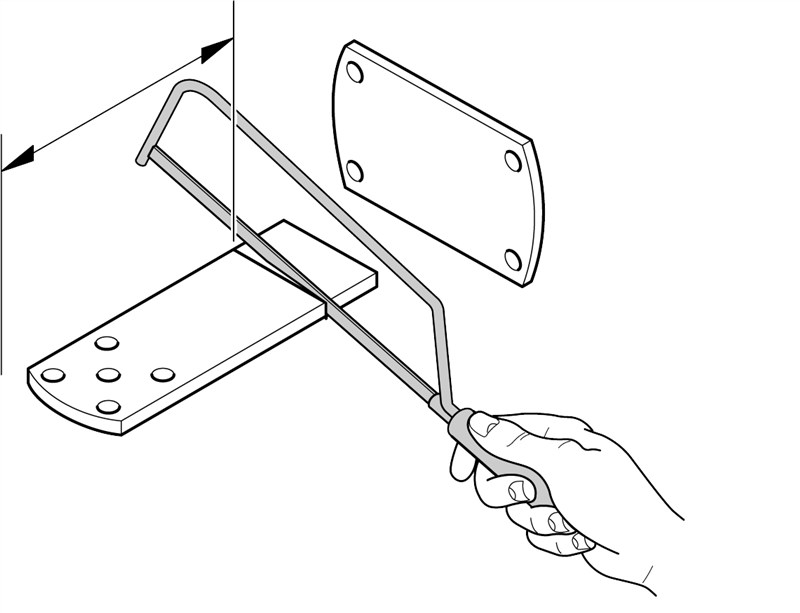

Afkortning af det bageste beslag, når monteringsmålene er fastlagt

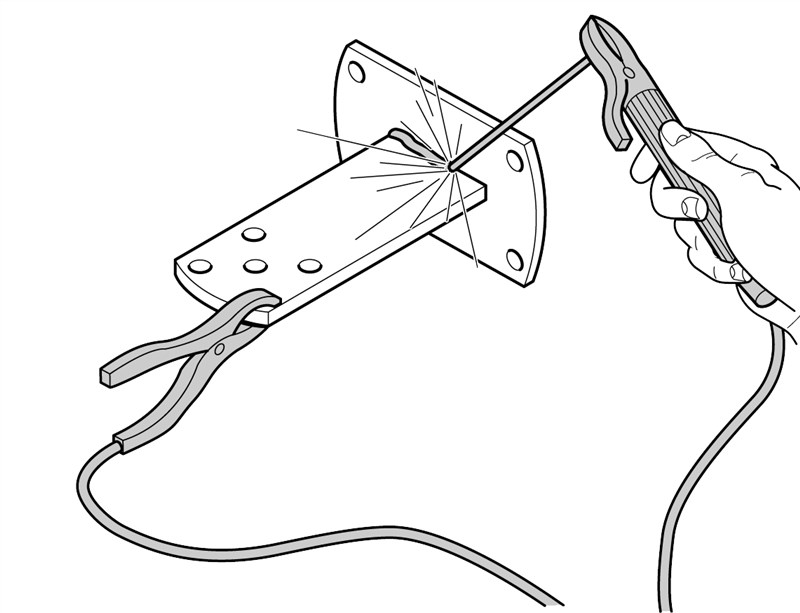

Svejsning af det bageste beslag på monteringspladen

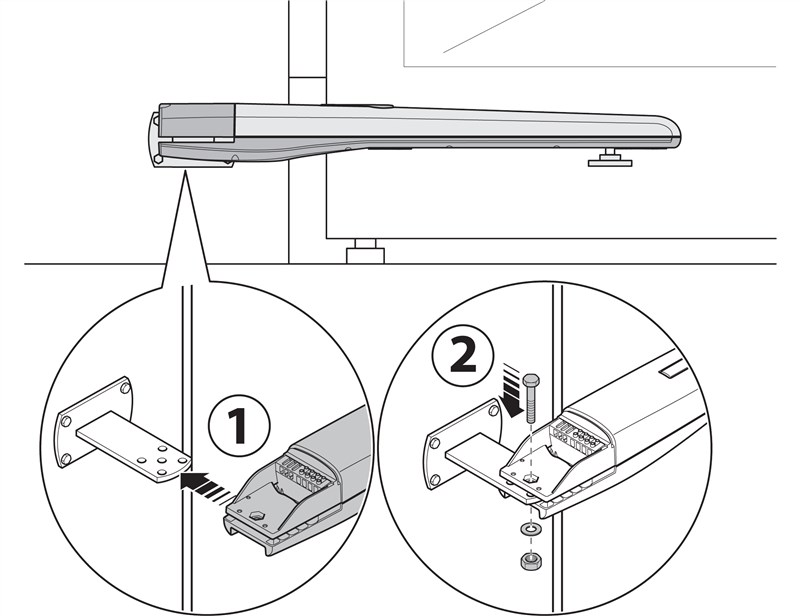

Fastgørelse af drivenheden på det bageste beslag

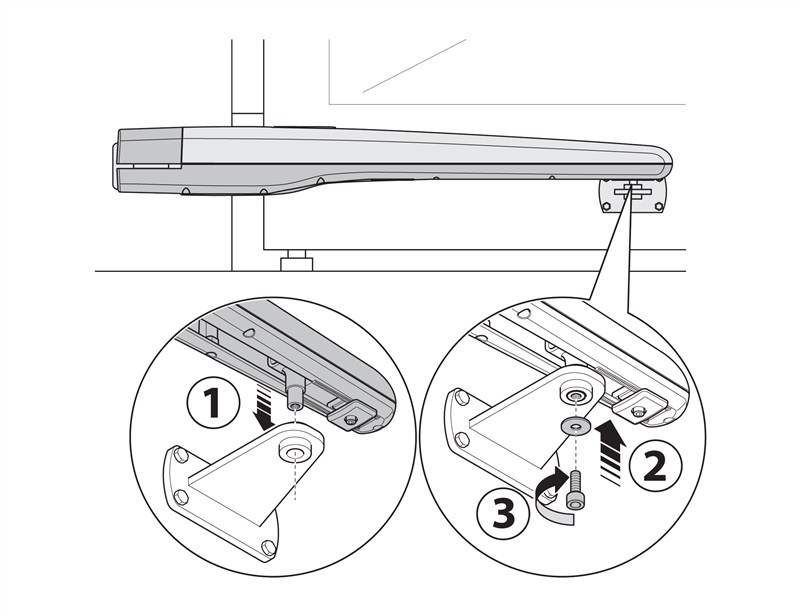

Fastgørelse af TO7024 på det forreste beslag

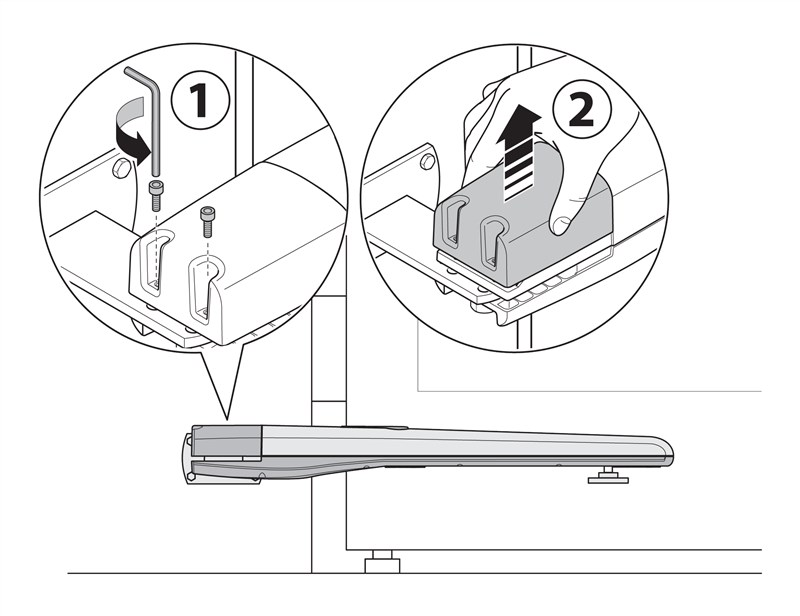

Afmontering af drivenhedens dæksel før kabelindføring

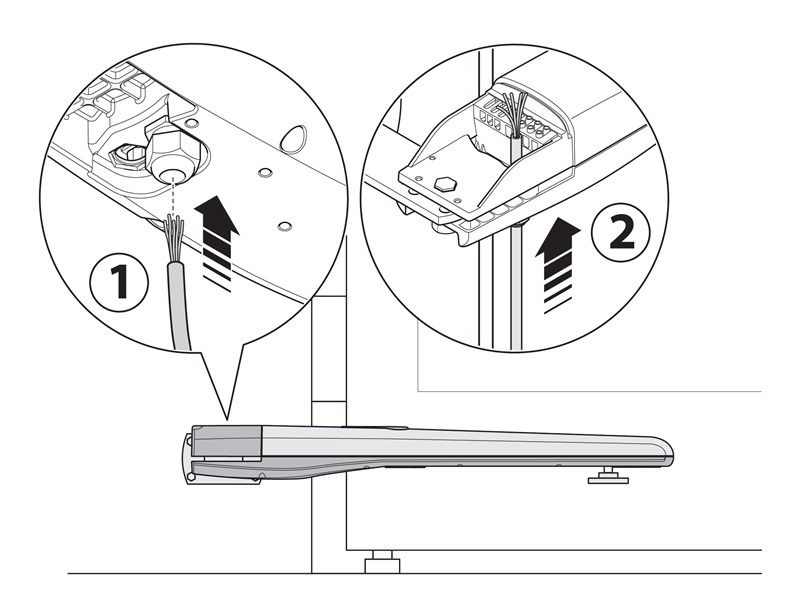

Kabelindføring i drivenheden

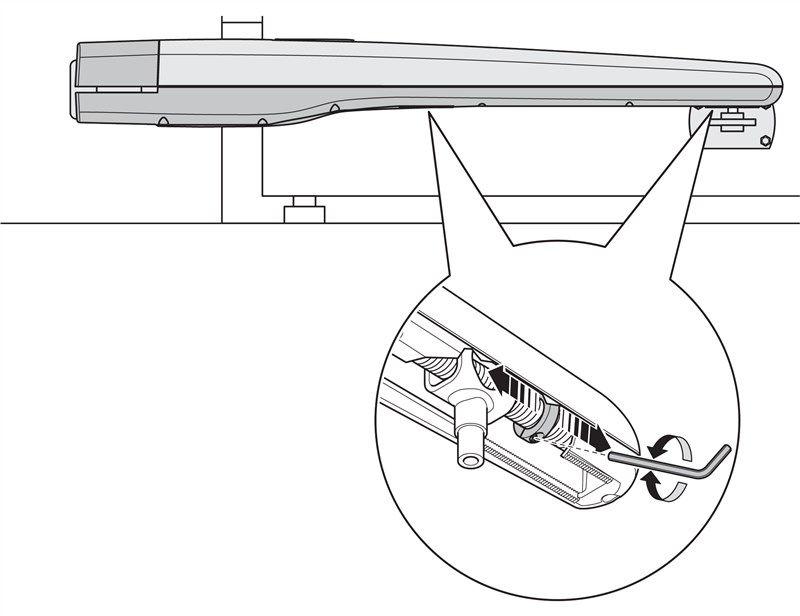

Eksempel på indstilling af de indvendige stop på TO7024

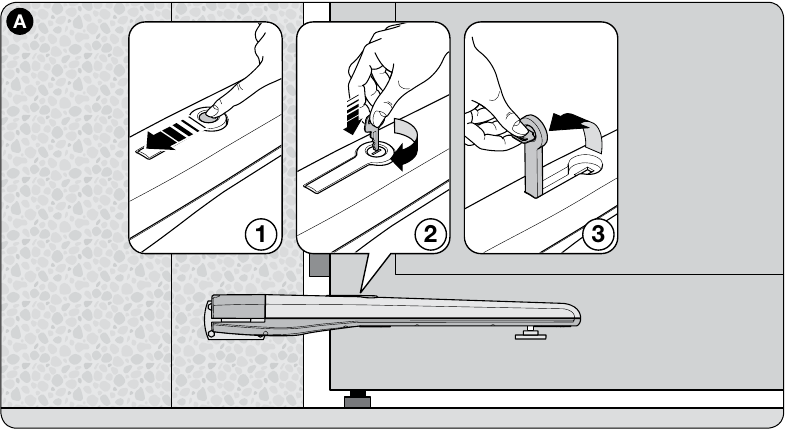

Manuel frikobling af drivenheden
Frigør eller lås drivenheden kun når portbladet står stille. Hvis der er installeret en elektrisk lås, skal den først låses op. Afbryd strømforsyningen i tilfælde af en fejl.
- Skub dækslet til frikoblingslåsen til side.
- Sæt den medfølgende nøgle i, og drej den med uret.
- Løft håndtaget, og flyt portbladet manuelt. Sænk håndtaget for at låse igen, drej nøglen tilbage, tag den ud, og luk dækslet.
Kontrol og vedligeholdelse
Service mindst hver 6. måned skal udføres af en kvalificeret tekniker. Efter afbrydelse af strømforsyningen kontrolleres fastgørelser, korrosion, slitage, skruesamlinger og smøring af spindlen med møtrik. Efter strømmen er tilsluttet igen, afprøves bevægelsen, frikoblingen og alt sikkerhedsudstyr.
Monteringsfotos af NICE Toona-serien
Billederne viser forskellige Toona-installationer. Ved TO7024 er det NICE-modeltegningerne ovenfor, der fastlægger monteringsmål og tilslutning; billedet af klemrækken er kun vejledende.

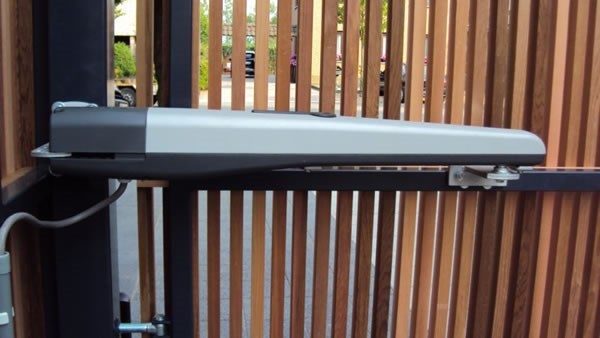

NICE Toona-drivenhed på en svingport med lamelbeklædning

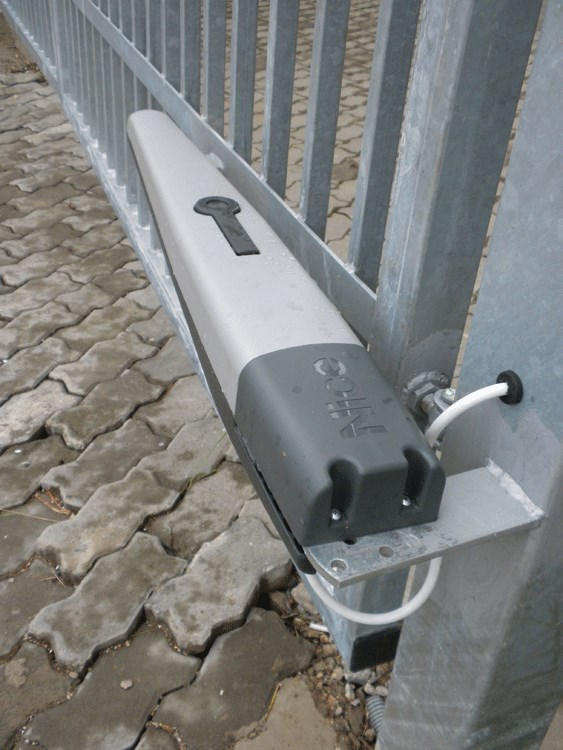

Fastgørelse af NICE Toona-drivenhed på en stålsøjle

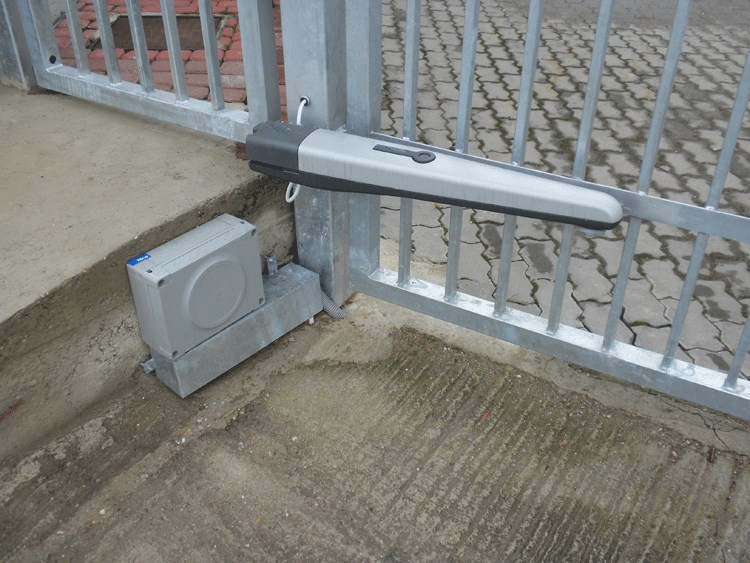

Svingport med Toona-drivenhed og separat styreboks

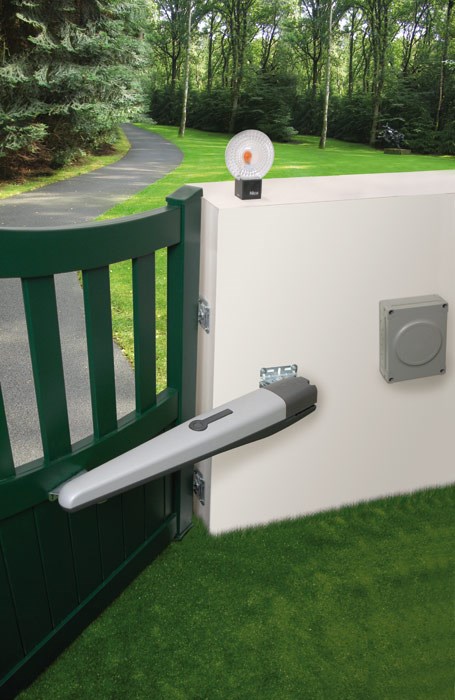

NICE Toona-motor på en grøn svingport

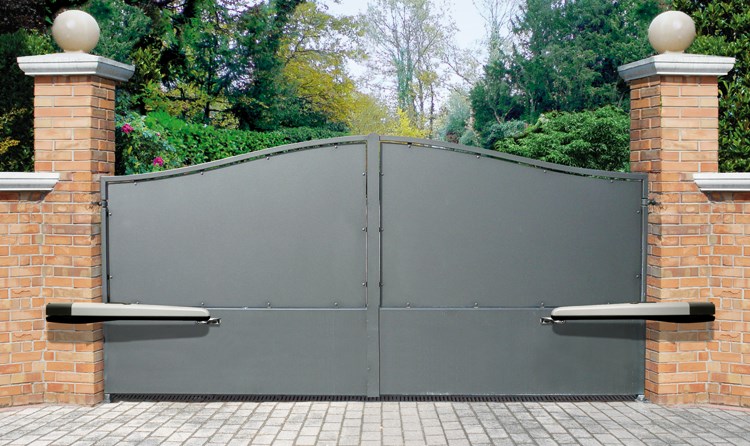

Dobbeltfløjet port med to NICE Toona-motorer

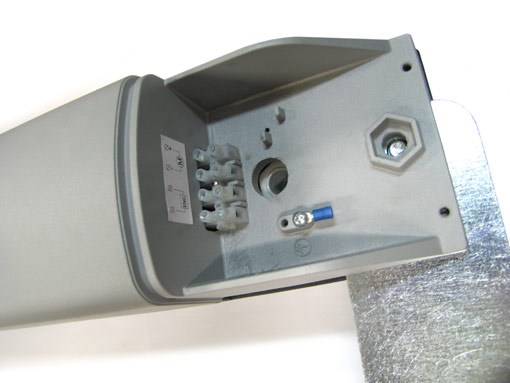

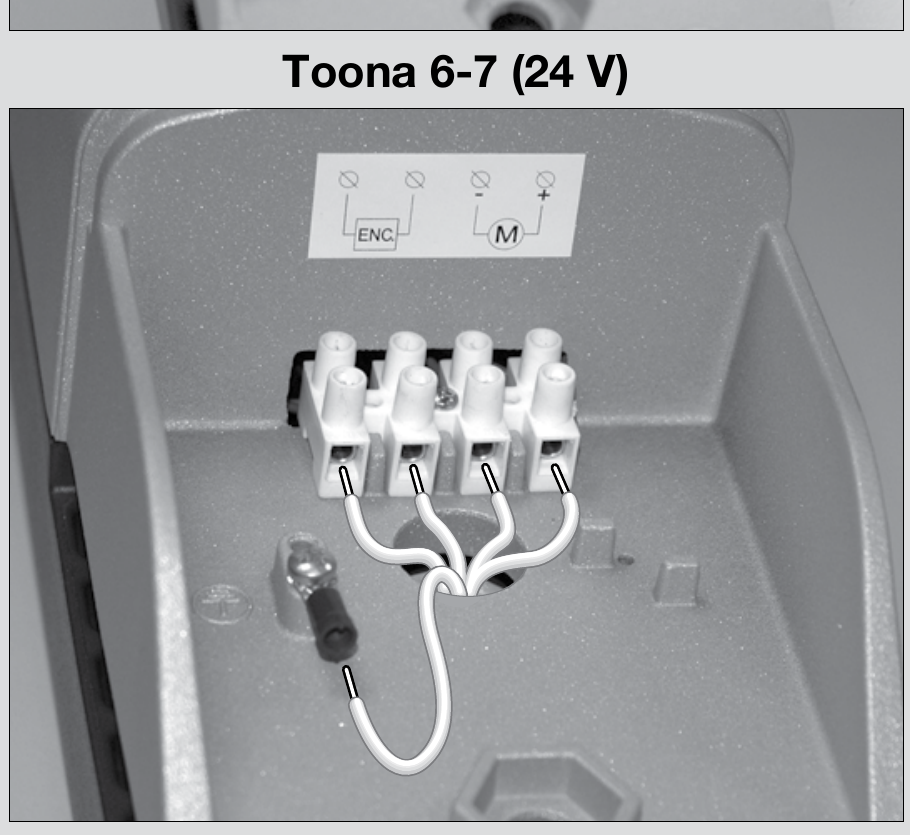

Illustrationsfoto af klemrækken på en Toona-motor, 24 V

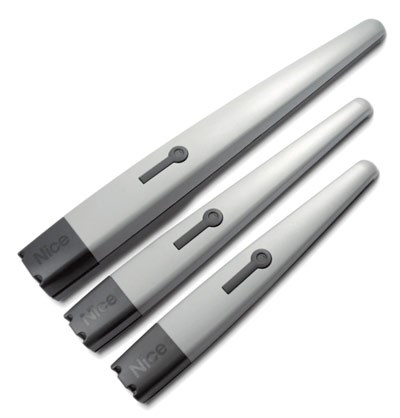

Sammenligning af længderne på motorerne i NICE Toona-serien

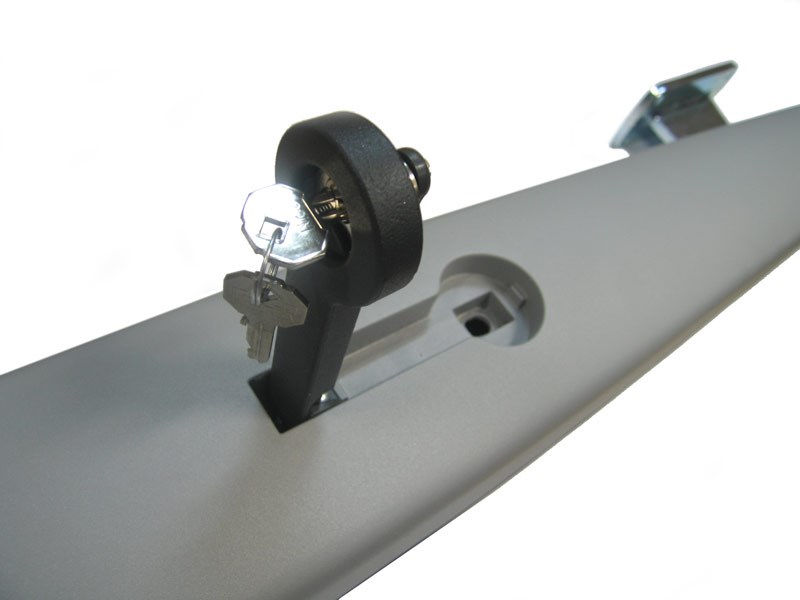

NICE Toona-motor frigjort manuelt

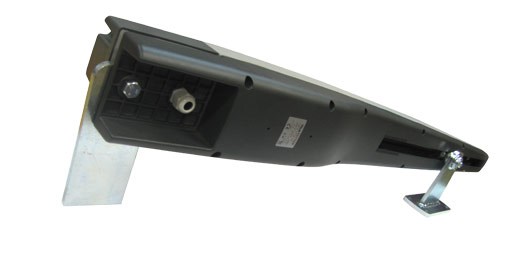

Undersiden af NICE Toona-motoren
Tekniske egenskaber
| Parameter | Værdi |
|---|---|
| Model | TO7024 |
| Motorspænding | 24 V DC |
| Maksimalt / nominelt strømforbrug | 5 A / 2,5 A |
| Maksimalt / nominelt effektforbrug | 120 W / 60 W |
| Slaglængde | 584 mm |
| Hastighed uden belastning | 0,013 m/s |
| Maksimal / nominel kraft | 2 700 N / 1 400 N |
| Cyklusser i timen ved nominel kraft | 41 |
| Beskyttelsesklasse | IP44 |
| Driftstemperatur | −20 til +50 °C |
| Isolationsklasse | F |
| Vejledende levetid | 80 000 til 250 000 cyklusser afhængigt af belastningen |
| Mål L × B × H | 1 200 × 128 × 150 mm |
| Motorens vægt | 15 kg |
