NICE L-Fab LFAB4024 – separat underjordisk motor til fløjport med en portfløj på 4 m/650 kg
| Produktets tilgængelighed: | inden for 3 dage | Vi afsender normalt varerne inden for 3 dage. |
|---|
inden for 3 dage
4.250,91 kr. inkl. moms
| Vægt |
|---|
| 15 kg |

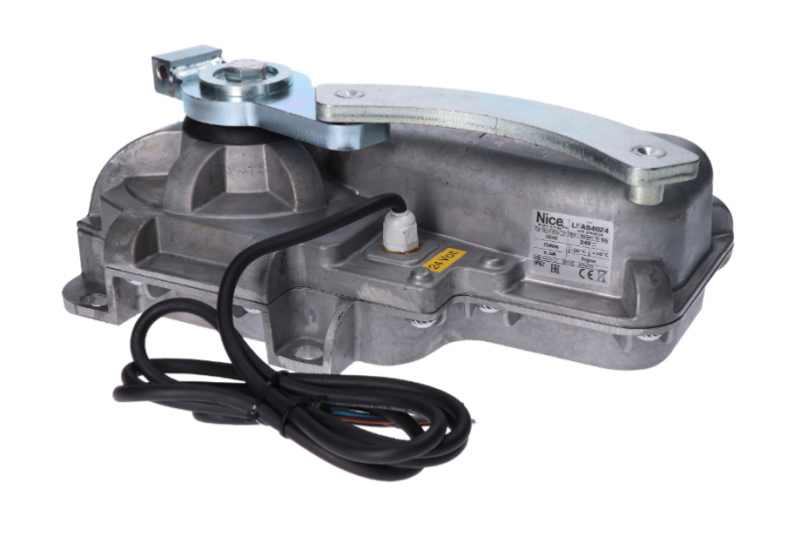

Beskrivelse af produktet NICE L-Fab LFAB4024 – separat underjordisk motor til fløjport med en portfløj på 4 m/650 kg
NICE L-FAB LFAB4024 er en selvstændig underjordisk irreversibelt drev til én portfløj. Motoren har 24 V DC og magnetisk encoder. Styreenhed medfølger ikke; til et nyt anlæg bruges NICE MC824HR30. Til en dobbeltfløjet port skal du bruge to motorer og én passende styreenhed.
Motoren er skjult under hængselaksen og påvirker ikke portens udseende. En underjordisk løsning er også velegnet, hvor der ikke er plads til et lineært drev eller ledarmdrev. Fundamentboksen med beslag til portfløjen udgør dens nederste leje. En solid montering, korrekt indbyrdes justering af hængslerne og et velfungerende vandafløb er afgørende.
24 V er motorens spænding; MC824HR30 forsynes med 230 V AC fra elnettet. LFAB4024 er velegnet til hyppigere brug og understøtter kompatibel batteribackup. Motorens spænding afgør ikke i sig selv sikkerheden eller egnetheden til en bestemt port.
Styring og kompatibelt tilbehør
Vælg udstyret ud fra den installerede styreenhed. Brug den ældre styreplades eget ledningsdiagram og dens indstillinger; nyere diagrammer er ikke universelle vejledninger til alle generationer.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Styring af én eller to motorer. Tilslutning af motor. |
Aktuel MC824HR30 med MCA1R30-kort. Ældre installation: MC824HR10 og MCA1R10. Vælg tilslutningsdiagram efter det faktiske styrekort. |
| Blinklys | Signalering af bevægelse. Spænding og maksimalt strømforbrug skal passe til FLASH-udgangen. |
Andre advarselsblinklys vælges efter spænding og strømforbrug for FLASH-udgangen på den pågældende styreenhed. |
| Fotoceller | Beskyttelse af gennemkørslen afhængigt af fotocellernes placering og funktion; tilslutning. |
EPMOW kræver et radiointerface IBW tilsluttet BlueBUS. FT210B har en batteridrevet sender på portfløjen og en modtager, der er tilsluttet BlueBUS med to ledninger; den overfører også status for sikkerhedskanten. |
| Sikkerhedskant | En følsom sikkerhedskant er nødvendig for at begrænse stødkraften. Beskyttelsens placering og funktion skal kontrolleres på hele porten. | STOP-indgang på MC824HR30. Vælg kanttype og tilslutning efter det konkrete styrekorts sikkerhedsindgang. |
| Sender | Fjernbetjening, der passer til kodningen i den installerede modtager. ON3ELR bruger OXILR, ON3EBD bruger OXIBD. Parring af fjernbetjening. |
|
| Modtager | Radiomodtager til SM-centralens stik. Modtagerens og senderens kodning skal være den samme. OXILR og OXIBD bruger forskellige radiosystemer. |
|
| Antenne | Bedre modtagelse af fjernbetjeningens signal. På OXIBD tilsluttes antennen til dens antenneklemmer. |
|
| Tastatur | Adgang med kode. Vælg EDSWG efter modtageren; EDSB bruger BlueBUS og kræver indlæring af enheder. |
|
| Nøglekontakt | Nøglebetjening via en potentialfri NO-kontakt på centralens styreindgang. |
|
| Elektriske låse | Ekstra sikring af portbladet. Styreenheden frigør låsen, før porten åbnes. Valget afhænger af portbladets længde, stivhed og belastning; låseudgang. |
|
| Kortlæsere | Adgang med chip eller kort. ETPB tilsluttes BlueBUS; udfør indlæring af enheder efter tilslutning. |
|
| Nødstrømsforsyning | Drift ved strømsvigt. Vælg batteri efter styrekortet og centralens stik. |
Til den aktuelle MC824HR30 PSS324. Den ældre PS324 kræver CABLA11 og Standby slået fra (L4 = OFF); tilslutning af backupbatteri. |
Motor, fundamentboks og manuel frigørelse
| Del af sættet | Det skal du bruge |
|---|---|
| LFAB4024 som separat motor | Én motor, et 2 m forsyningskabel og et mekanisk anslag til lukning. Den magnetiske encoder registrerer motorens bevægelse. |
| Fundamentboks | LFABBOX4 af stål med kataforetisk overfladebehandling eller rustfrit stål LFABBOX4I. De monteres på samme måde; boksen indeholder et armled til portfløjen og et mekanisk åbningsanslag. Købes separat. |
| Manuel frigørelse | NICE BMA3 med armnøgle, nødvendig for at bevæge portfløjen manuelt ved strømsvigt. Købes separat. |
| Styring og sikkerhed | NICE MC824HR30, modtager, fjernbetjeninger, fotoceller og sikkerhedsudstyr afhængigt af den konkrete port. De er ikke indbygget i den separate motor. |
| Større åbningsvinkel | NICE BMA1 med kædetræk, op til 360° for portfløje på op til 3,5 m. Kræver tilstrækkelig plads og udvendige mekaniske anslag. |
Motoren og boksen kan bruges til både højre- og venstrehængte portfløje. LFABBOX4 og LFABBOX4I adskiller sig i materiale og overfladebehandling; heller ikke en boks i rustfrit stål erstatter dræning. Ved udskiftning skal du kontrollere den faktiske boks, armene og frigørelsesmekanismen.

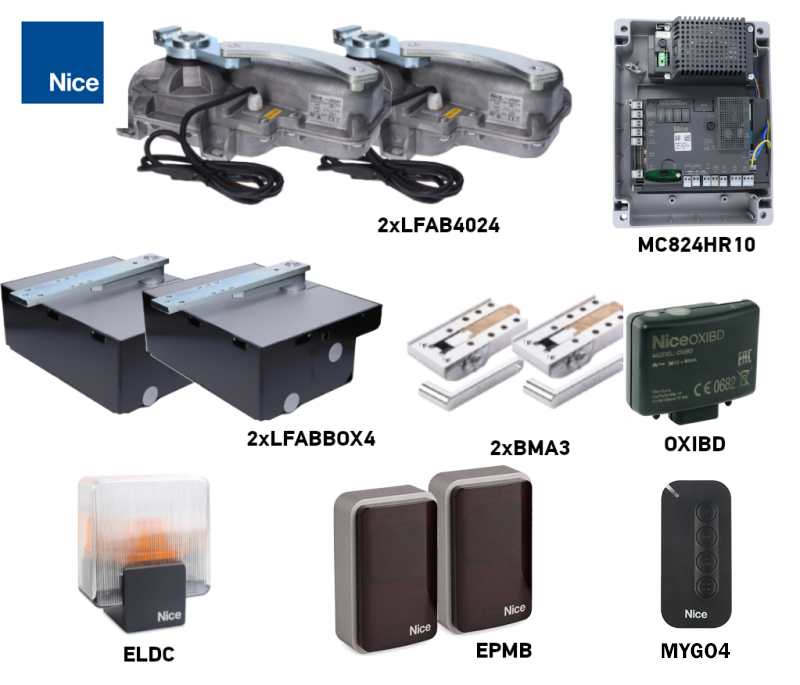

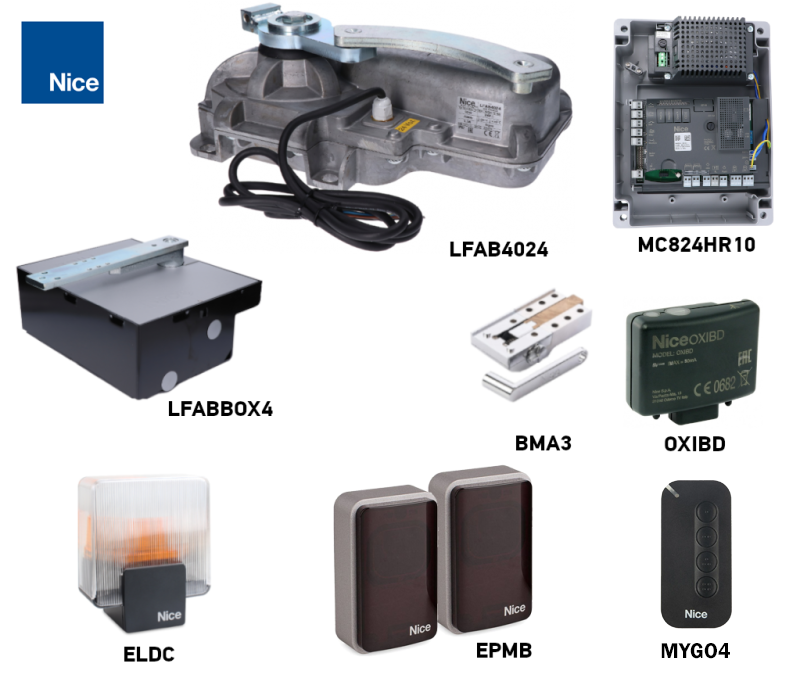

Sæt til én eller to portfløje
Antallet af motorer svarer til antallet af portfløje. To motorer øger ikke den tilladte længde eller vægt for én portfløj. Når du sammenligner sæt, skal du se på bokse, frigørelsesmekanisme, styreenhed og sikkerhedsudstyr.
| Én portfløj | Separat motor | To portfløje |
|---|---|---|
1 motor, 1 LFABBOX4-boks og 1 BMA3-frigørelsesmekanisme. MC824HR30, OXIBD, MYGO4, et par EPMB og ELDC. | LFAB4024 som separat motor
Én 24 V DC-motor med encoder. Boks, frigørelsesmekanisme og styreenhed vælges separat. |
2 motorer, 2 LFABBOX4-bokse og 2 BMA3-frigørelsesmekanismer. MC824HR30, OXIBD, MYGO4, et par EPMB og ELDC. |

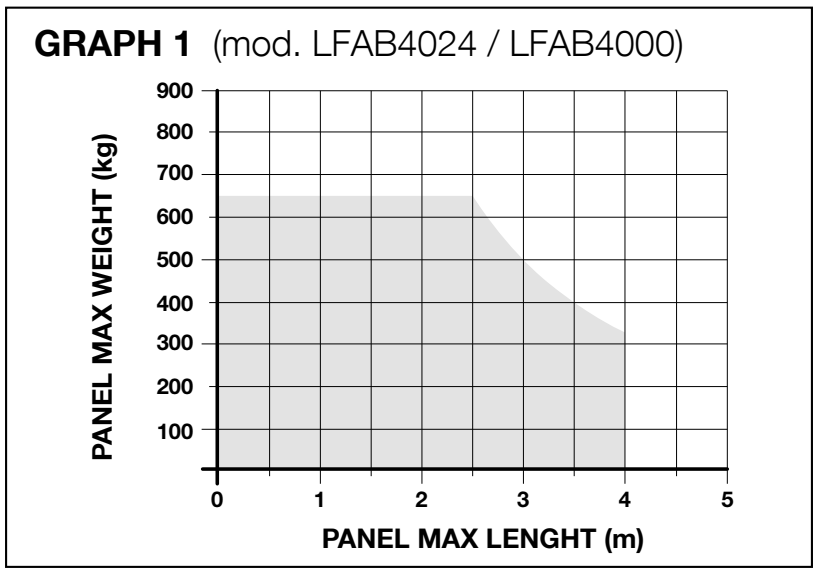

Portens længde, vægt og drift
4 m og 650 kg er separate maksimumsgrænser; de gælder ikke samtidig. Aflæs den tilladte vægt ved den givne længde på grafen: Den vandrette akse viser portfløjens længde i meter, og den lodrette akse viser dens vægt i kilogram. For en portfløj på omkring 3 m er grænsen cirka 500 kg, og ved 3,5 m cirka 400 kg. Ved 4 m er den tilladte vægt endnu lavere. Disse værdier erstatter ikke en vurdering af bevægelsesmodstand, portfyldning og vindpåvirkning.
| Egenskab | LFAB4024 |
|---|---|
| Motorspænding | 24 V DC |
| Styring til den nye samling | MC824HR30 |
| Cyklusser pr. time ved nominel belastning | Højst 60 cyklusser/time |
| Magnetisk encoder | Ja |
| Batteribackup | Kompatibel backup til MC824HR30 |
Én cyklus består af en åbning og en lukning. Ved åbning op til 180° med BMA1 halveres det angivne antal cyklusser pr. time. Det er ikke beregnet til ubegrænset, kontinuerlig drift. Portfløjen skal kunne bevæges jævnt manuelt, og den mekaniske montering skal være korrekt over hele bevægelsesbanen.
Montering af boks og portåbner
Montér på en solid port, der fungerer mekanisk korrekt. Portfløjen skal kunne bevæges let med hånden uden at sætte sig fast eller bevæge sig af sig selv. Portåbneren kan ikke afhjælpe dårlige hængsler eller en ustabil montering. Kontrollér også klemningsområder ved hængslerne og mellem portfløjene; en gangdør indbygget i portfløjen skal være sikret, så porten ikke kan sættes i gang, når døren er åben.

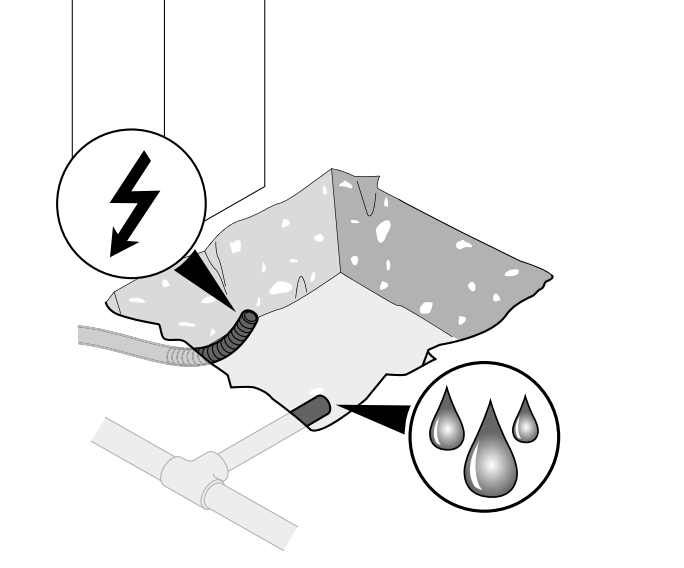

Dræning og kabelføring
- Forbered en tilstrækkelig stor udgravning til den konkrete boks, sørg for fast indstøbning, vandafledning og kabelrør. Kontrollér målene ud fra den faktisk leverede boks inden støbning.
- Før en separat kabelrute og et effektivt afløb frem til boksen. Afløbet må ikke være tilstoppet eller ført til et sted, hvorfra vandet løber tilbage i boksen.

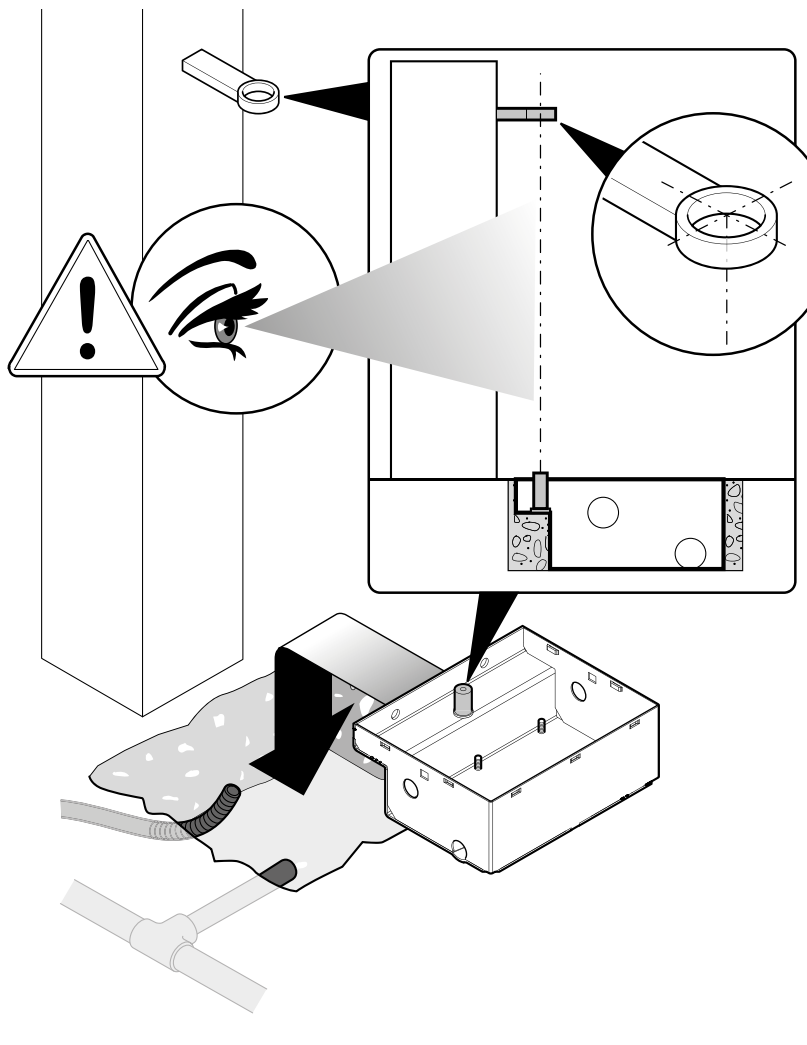

- Placér boksen vandret. Boksens drejetapakse skal flugte præcist med portfløjens hængselakse under hele bevægelsen. Kontrollér placering og monteringshøjde inden støbning.

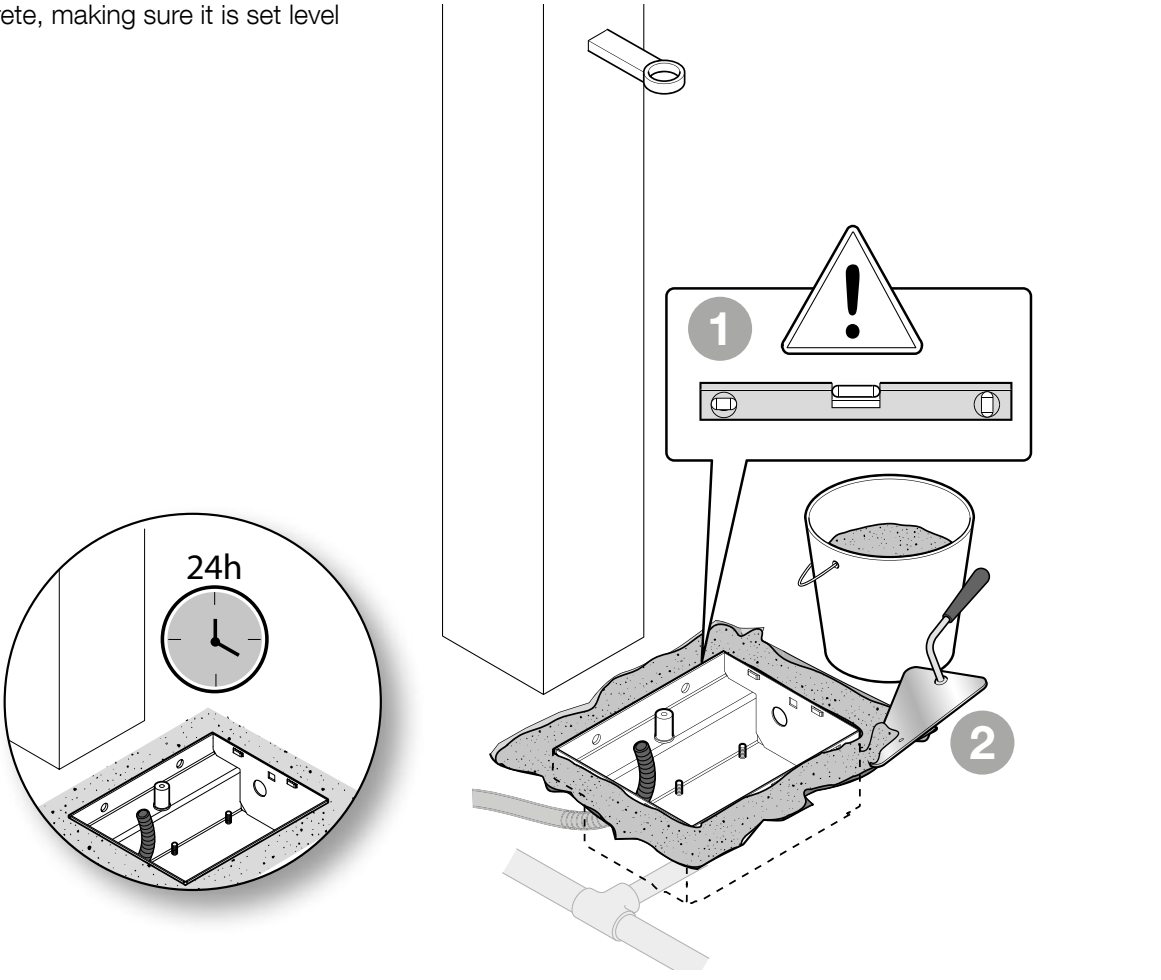

- Støb boksen solidt fast, og lad betonen hærde tilstrækkeligt, inden portåbneren monteres. Beskyt afløbet og gevindene mod snavs under arbejdet.
Du kan finde flere praktiske forklaringer i vejledningen til montering af fundamentboksen. Kapslingsklasse IP67 beskriver motorens beskyttelse; det er ikke en grund til at lade boksen stå under vand i længere tid.

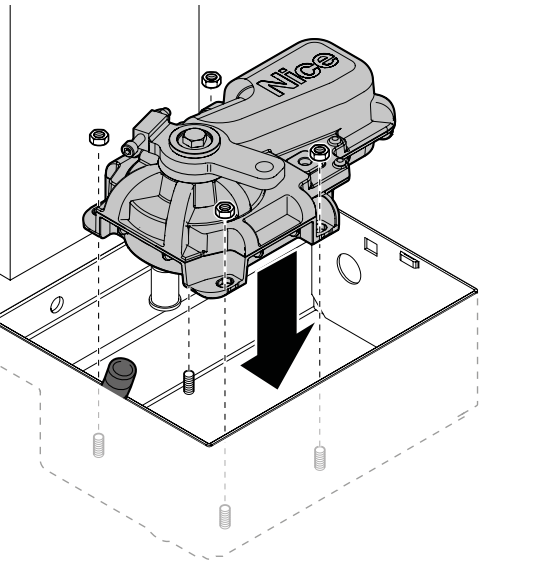

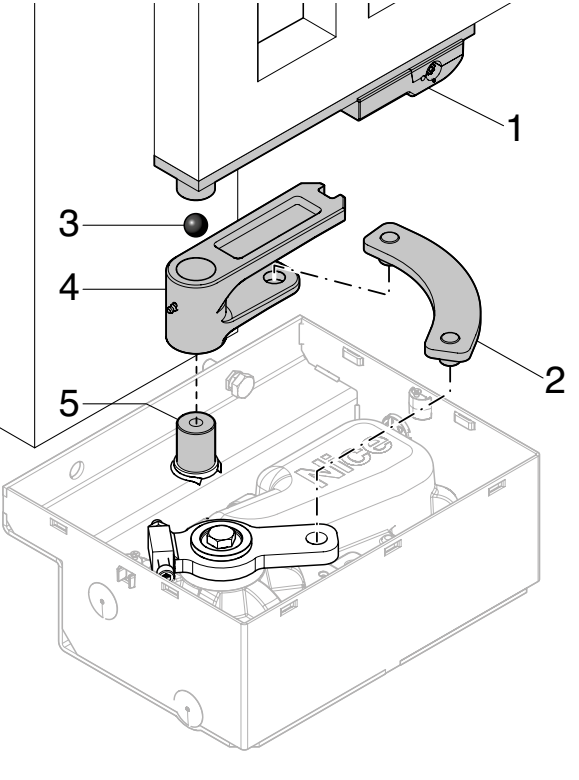

Montering af motor og fastgørelse af portfløjen
- Placér motoren i boksen i den korrekte retning, og fastgør den med skiver og møtrikker på de forberedte steder.
- Montér kuglen, betjeningsbeslaget, frigørelsesarmen og forbindelsesarmen som vist på den originale tegning. Delene skal kunne bevæge sig frit og være korrekt forbundet.

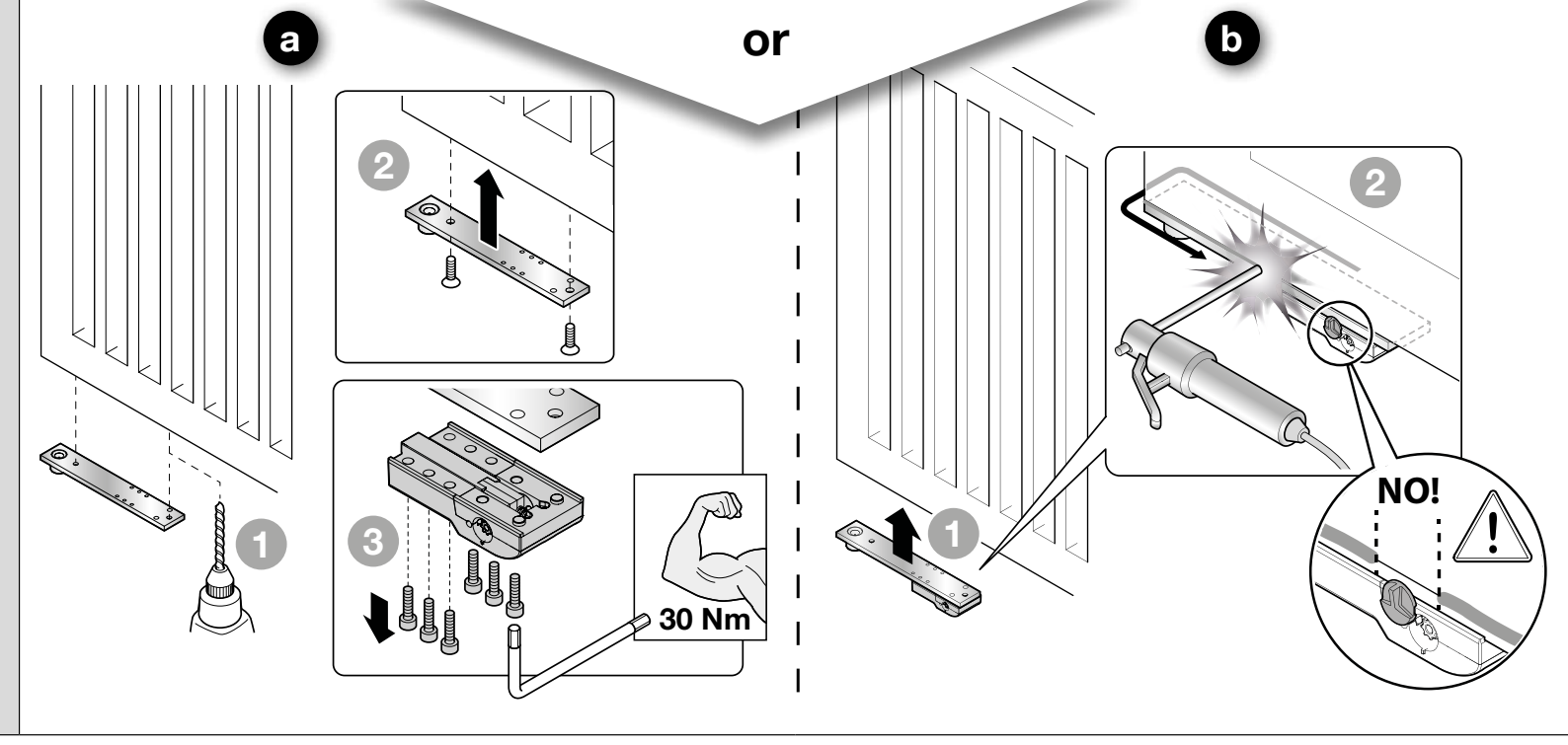

- Fastgør lågebladet til bærearmen med skruer eller en tilsvarende solid svejsning. Ved den viste skruefastgørelse er tilspændingsmomentet 30 Nm. Beskyt motoren, plastdelene og oplåsningsmekanismen mod varme under svejsning.
- Smør de bevægelige kontaktflader, og kontrollér, at de bevæger sig frit. Før forsyningskablet uden at belaste eller beskadige det; kabelsamlingen må ikke være i boksen.
- Når stopanslagene er indstillet og afprøvet, sættes boksens dæksel på og fastgøres med skruer. Sørg for, at oplåsningen er tilgængelig.

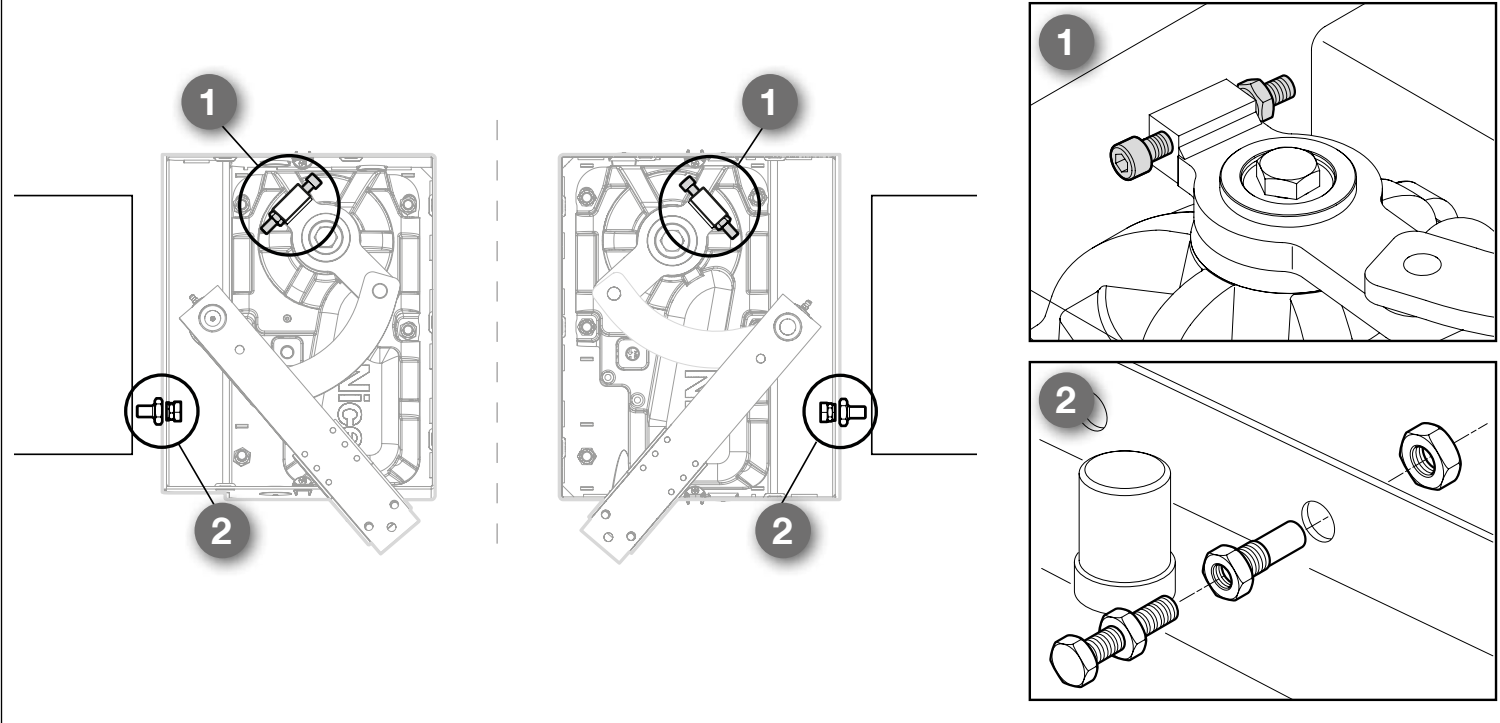

Mekaniske stopanslag og åbningsvinkel
Den normale åbningsvinkel er op til 110°. Hvis porten ikke har egnede udvendige stopanslag, skal de medfølgende monteres: stopanslag 1 på motoren til lukning og stopanslag 2 i boksen til åbning. Stopanslagene skal standse lågebladet i den ønskede position uden at ramme den omgivende konstruktion. Der er tale om mekaniske stopanslag, ikke elektriske endestopkontakter.
Til en større åbningsvinkel bruges NICE BMA1 med kædetræk. Tilbehørets grænse er et lågeblad på op til 3,5 m; også ved denne montering kræves passende udvendige stopanslag og et sikkert, frit område.

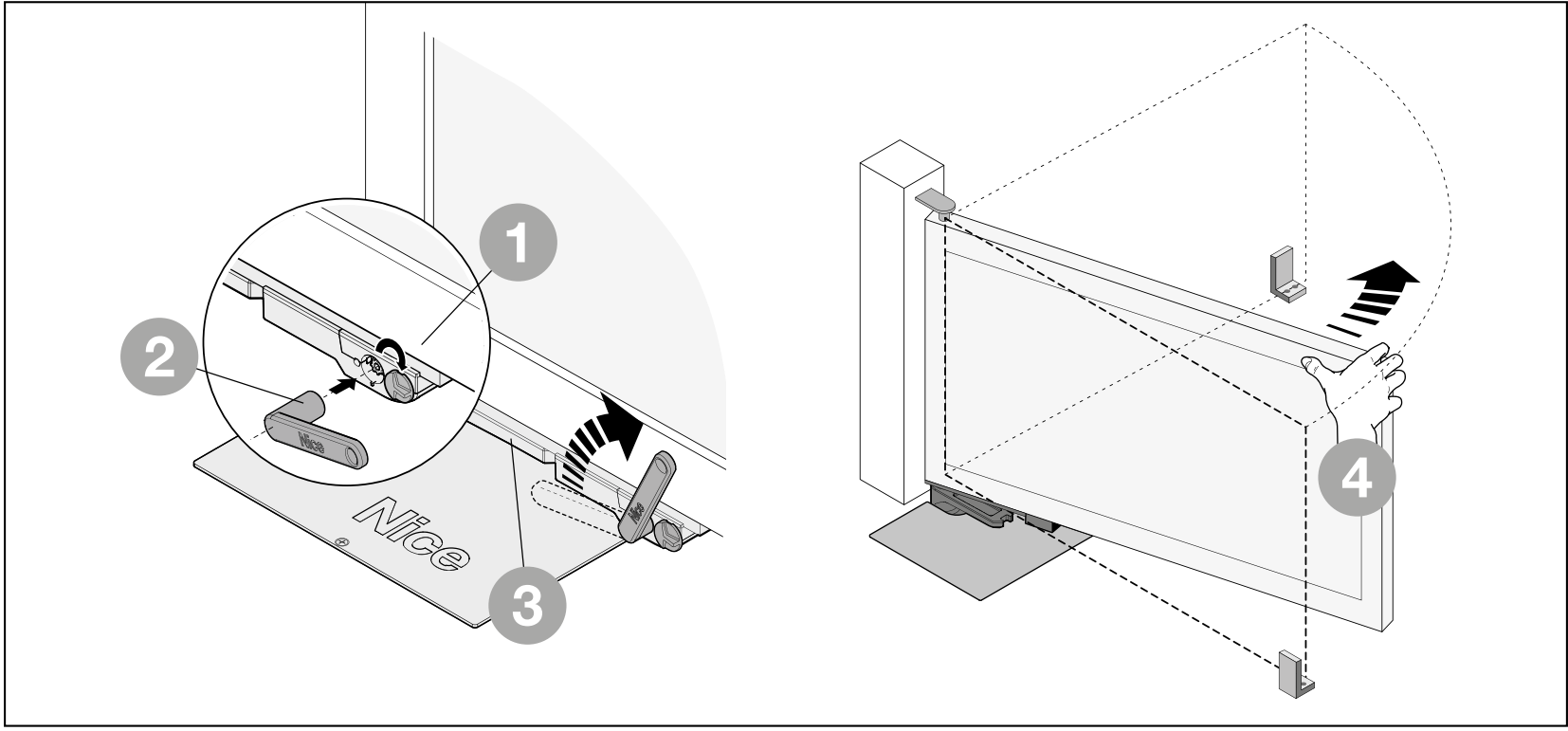

Manuel oplåsning ved strømsvigt
Stands porten, og afbryd strømforsyningen samt eventuelt reservebatteri, før oplåsning. Hold fast i lågebladet, især i blæsevejr eller på skrånende terræn. Hold personer væk fra dets bevægelsesbane.
- Skub dækslet til oplåsningsadgangen til side.
- Sæt den medfølgende BMA3-armnøgle i, og drej den 90° med uret.
- Skub nu lågebladet langsomt manuelt uden at bruge magt.

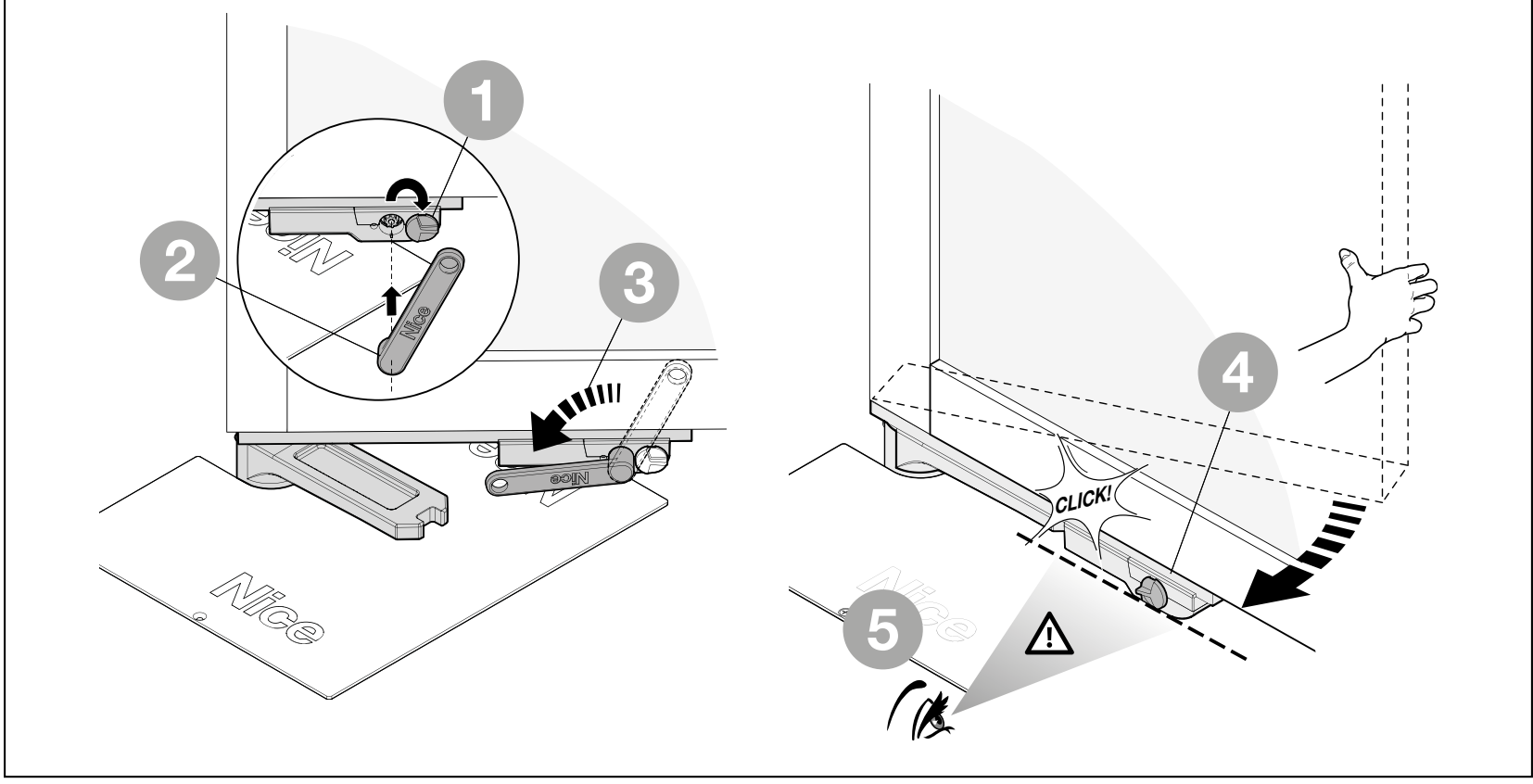

Genindkobling af drevet
- Flyt lågebladet til cirka midt på bevægelsesbanen.
- Skub dækslet til side, sæt nøglen i, og drej den 90° mod uret.
- Bevæg forsigtigt lågebladet, indtil mekanismen tydeligt går i indgreb igen. Kontrollér, at drevet er korrekt låst, før strømmen tilsluttes igen.
Tilslutning af motor og styreenhed
Den elektriske tilslutning skal udføres af en kvalificeret fagperson. Afbryd strømforsyningen og reserveforsyningen, før der udføres arbejde. Netforsyningen skal gøre det muligt at afbryde strømmen helt og sikkert, og både motoren og anlægget skal have korrekt beskyttelsesjord. Placér ingen kabelsamlinger eller klemrækker i fundamentboksen. Udfør samlingen i en egnet, beskyttet dåse uden for boksen.
| Ledninger til LFAB4024 | Tilslutning |
|---|---|
| Blå og brun | Ledningspar til 24 V DC-motoren, til den relevante udgang M1 eller M2. Kontrollér rotationsretningen ved første opstart. |
| Sort og grå | Ledningspar til den magnetiske encoder, til ENC1 eller ENC2 for den samme motor. Encoderledningerne har ingen polaritet. |
| Gul/grøn | Beskyttelsesjord PE; må aldrig bruges til motorsignal eller encodersignal. |
Ved MC824HR30 tilsluttes én motor til M2 og ENC2. Ved to motorer tilsluttes M2 til det lågeblad, der åbner først; M1 til det lågeblad, der lukker først. Tilslut altid ENC-ledningsparret til den samme motor. MC824L kan ikke erstatte MC824H til LFAB4024.
Brug et 3 × 1,5 mm² kabel til motoren, op til og med 10 m, inklusive PE; brug et 2 × 1 mm² kabel til encoderen, op til 10 m. Vælg kabler og forlængelser efter omgivelserne og kabelføring til MC824HR30.

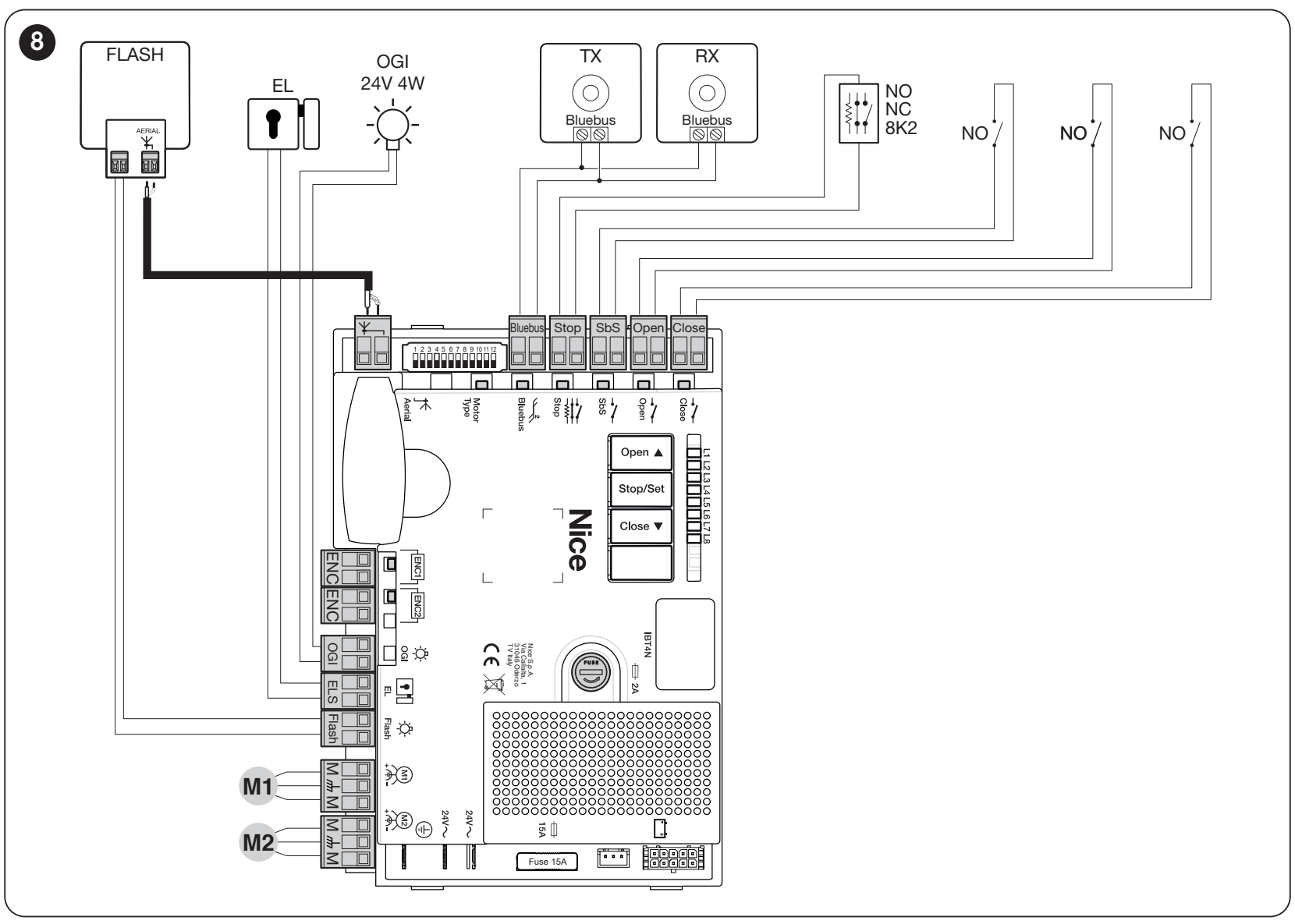

Tilslutningsklemmer og polaritet for tilbehør

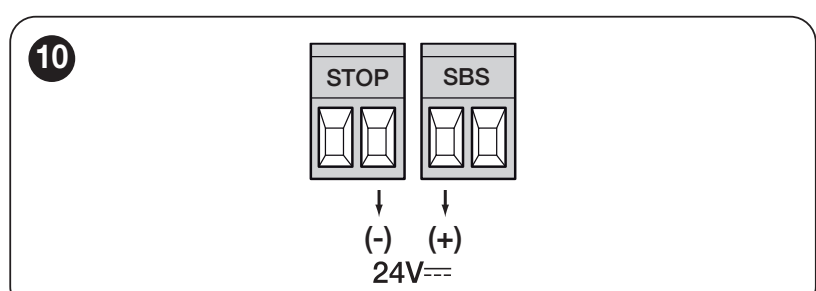

| Udgang eller indgang på MC824HR30 | Forsyning og polaritet |
|---|---|
| Hjælpeforsyning | Den venstre SbS-klemme er +, den højre STOP-klemme er − i henhold til orienteringen på billedet nedenfor. 24 V DC −30/+50 %, samlet strømforbrug maks. 200 mA. |
| BLUEBUS | To ledninger uden polaritet. De overfører både strøm og data; de erstatter ikke universalklemmerne +/−. |
| FLASH | 12 V DC, maks. 21 W; f.eks. ELDC. Følg mærkningen på DC-lampen og den konkrete udgang for polariteten. |
| OGI | Indikator for åben port, 24 V DC, maks. 4 W. |
| ELS | Elektrisk lås 12 V AC, maks. 15 VA; vekselstrømsudgang uden polaritet +/−. |
| OPEN, CLOSE, SbS og STOP | Styreindgangene bruger potentialfrie kontakter; tilfør ikke fremmed spænding. STOP indlæres efter den tilsluttede type: NO, NC eller 8,2 kΩ. |
Relæfotoceller må ikke tilsluttes BlueBUS. Ved EPMB vælges adressen for den ønskede funktion, og efter tilslutning skal enhederne indlæres; BlueBUS-tilslutning og adresser. Den angivne 12 V DC-udgang er ikke egnet til ELAC 230 V-blinklyset.
Første opstart og sikkerhedstest
For at begrænse stødkraften kræves en følsom sikkerhedskant. Installatøren skal fastlægge dens placering og kontrollere, at hele porten er sikker. Indstilling af kraften alene erstatter ikke denne beskyttelse.
- Afbryd strømforsyningen og eventuelt reservebatteri. Med drevet frigjort kontrolleres hele bevægelsesbanen manuelt, herunder akselmontering, lågebladets fastgørelse, begge stopanslag og afløbet. Lågebladet må ikke gå trægt eller bevæge sig af sig selv.
- Indkobl oplåsningsmekanismen igen. Kontrollér motorledninger, PE, sikkerhedsanordninger og tilbehør; ved 24 V kontrolleres også, at encoderne er tilsluttet korrekt.
- Efter tilslutning af strømmen kontrolleres indgangenes status og styreenhedens indlæring af enhederne. Motortypen og sikkerhedsindgangene skal være indstillet korrekt, før bevægelsesbanen indlæres.
- Hold øje med bevægelsesretningen og lågebladenes rækkefølge ved første bevægelse. Hvis retningen er forkert, eller bevægelsen er uventet, skal porten straks standses, strømmen afbrydes og tilslutningen korrigeres. Fortsæt ikke ved at øge kraften.
- Indlær endepositionerne i henhold til den konkrete styreenhed. Afprøv derefter en hel cyklus, deceleration, stopanslag, oplåsning, hvert fotocellepar og sikkerhedskanten.
- Mål de effektive kræfter fagligt korrekt, og kontrollér beskyttelsen af farlige områder, før anlægget overdrages. Brugeren skal instrueres i betjening, manuel oplåsning og vedligeholdelse.
Anbring en læselig vejledning til manuel frigørelse af drevet permanent ved oplåsningsstedet. Porten må først tages i brug, når hele anlægget, inklusive sikkerhedsanordningerne, er blevet afprøvet med tilfredsstillende resultat.
MC824HR30: valg af LFAB4024
Indstil på motorens 12-positioners vælger DIP 3 = ON; alle øvrige DIP 1–12 = OFF. Gælder for LFAB4024 på MC824HR30. Indstil vælgeren, mens strømmen er afbrudt; efter ændring skal positionerne indlæres på ny. Visningen af TO4024-gruppen omfatter også LFAB4024.
MC824HR30: indlæring af enheder
Hold samtidig Open og Stop/Set. Slip knapperne, når L1 og L2 begynder at blinke hurtigt, efter ca. 3 sek. STOP lyser under indlæringen. Når indlæringen er færdig, slukker L1 og L2; L3 og L4 kan blinke, fordi positionerne endnu ikke er indlært. Gentag indlæringen, hvis BlueBUS- eller STOP-enhederne ændres.
MC824HR30: automatisk indlæring af positioner
- Når tilslutningerne og indlæringen af enhederne er kontrolleret, skal du holde Stop/Set og Close. Slip knapperne, når L3 og L4 begynder at blinke hurtigt, efter ca. 5 sek. slip knapperne.
- Hold øje med, at M1 lukker langsomt ind mod anslaget, M2 lukker langsomt ind mod anslaget, M2 og M1 åbner langsomt ind mod anslagene, og begge fløje derefter lukker hurtigt. Stop straks processen, hvis bevægelsesretningen er forkert.
- Når lukningen er afsluttet, slukker L3 og L4; det bekræfter, at indlæringen er gennemført.
Ved én motorenhed er M2/ENC2 tilsluttet. Hvis fotocellerne eller STOP-indgangen aktiveres under indlæringen, annulleres processen, og L1 begynder at blinke. Fjern årsagen, og gentag indlæringen. Yderligere tilstande: indlæring af positioner for MC824HR30.
Indstillinger, fjernbetjeninger og nulstilling
Kraft, hastighed, pause før automatisk lukning, delvis åbning og rækkefølgen for fløjene indstilles på styreenheden, ikke på selve den underjordiske motor. Når indstillingerne er ændret, skal du kontrollere sikkerhedskræfterne og sikkerhedsanordningernes funktion igen.
- Programmering af MC824HR30 – funktioner og værdier
- Parring af fjernbetjeninger afhænger af modtageren
- LED- og lysindikeringer på MC824HR30
Sletning af radiofjernbetjeninger og nulstilling af styreenheden er to forskellige handlinger. En nulstilling afhjælper ikke mekanisk modstand; efter sletning af indstillingerne skal der foretages en ny, tilsvarende indlæring. Vælg fremgangsmåde efter den konkrete styreenhed og den monterede modtager.
Fejlfinding
| Symptom | Kontroller |
|---|---|
| Portfløjen kan ikke bevæges manuelt | Frigøring, hængslernes tilstand, armene, aksellejet og eventuelle fremmedlegemer i boksen. Forsøg ikke at tvinge en fastklemt port i gang. |
| Motoren kører, men portfløjen står stille | Indgreb af frigøringsmekanismen og armforbindelserne. Afbryd strømforsyningen før indgreb. |
| Forkert retning eller rækkefølge | Tildeling af motorer og ledninger. Kontroller også M1/ENC1 og M2/ENC2, omskifteren og den nye indlæring. |
| Porten stopper eller vender tilbage | Fri bevægelse, forhindringer, fotoceller, sikkerhedskant og styreenhedens LED-indikering. Sikkerhedstests; øg ikke kraften, før årsagen er afhjulpet. |
| Vand i boksen | Afløb, aflejringer, tilbageløb af vand og ledningernes tilstand. Tag anlægget ud af drift, hvis et kabel er beskadiget, eller der er trængt vand ind i en samling. |
| Fjernbetjeningen reagerer ikke | Kontroller batteriet i fjernbetjeningen, dens tilknytning, den monterede modtager og antennen; parring af fjernbetjeningen. |
Vedligeholdelse
Udfør eftersyn mindst hver 6. måned, og oftere ved intensiv brug eller i barske omgivelser. Afbryd både strømforsyningen og backupforsyningen før rengøring og indgreb. Brug ikke en beskadiget port eller en port, der går trægt, før den er repareret.
- Rengør fundamentboksen og afløbet; fjern mudder, blade og fremmedlegemer.
- Kontroller for korrosion, og kontroller kabel, skruer, arme, hængsler og mekaniske anslag.
- Smør de angivne bevægelige kontaktflader og armforbindelsen; kontroller, at frigøringsmekanismen fungerer.
- Efter vedligeholdelse skal du afprøve manuel betjening, en fuld automatisk cyklus og alle sikkerhedsanordninger. Lad en tekniker kontrollere sikkerhedskræfter og indstillinger.

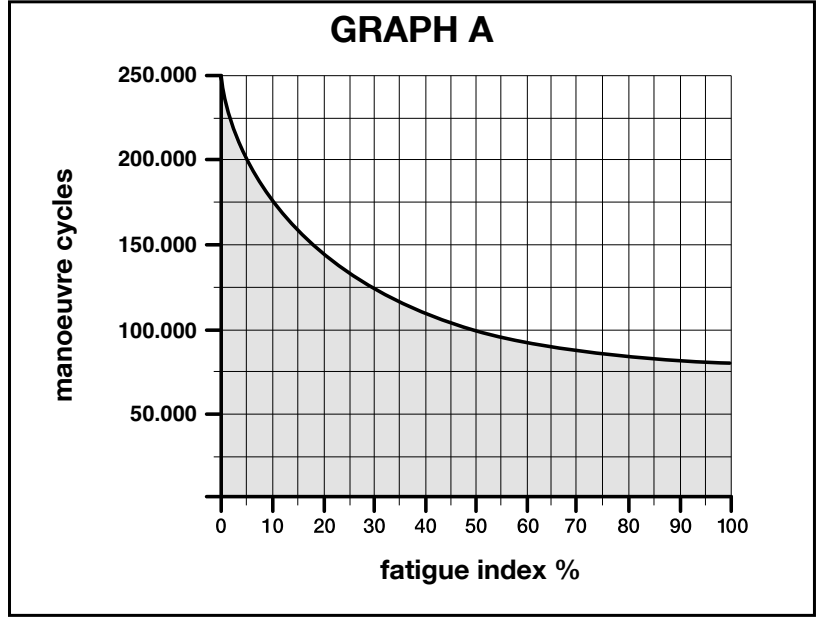

Vejledende levetid
Levetiden påvirkes af den samlede belastning fra portfløjen og driftsforholdene. Følgende indekser gælder for de angivne kombinationer af længde og vægt; grænserne for anvendelse skal desuden overholdes grænser for anvendelse. Grafen angiver et omtrentligt antal cyklusser ved regelmæssig vedligeholdelse, ikke en garanti eller et antal år. Den vandrette akse viser summen af indekser i procent, den lodrette akse viser antal cyklusser.
| Portfløjens vægt | 2,01–3 m | 3,01–4 m |
|---|---|---|
| Op til 150 kg | 10 % | 20 % |
| 151–350 kg | 20 % | 30 % |
| 351–550 kg | 30 % | 40 % |
| 551–650 kg | 40 % | 50 % |
| Yderligere påvirkning | Tillæg |
|---|---|
| Temperatur over 40 °C eller under 0 °C; luftfugtighed over 80 % | 15 % |
| Portfløj med fuld beklædning | 20 % |
| Vindudsatte omgivelser | 15 % |
Eksempel: En portfløj på 3 m / 500 kg har et indeks på 30 %. I vindudsatte omgivelser lægges 15 % til, i alt 45 %. Andre relevante påvirkninger lægges også til. Denne beregning erstatter ikke en vurdering af, om portfløjen er egnet, eller en kontrol af sikkerhedskræfterne.
Tekniske specifikationer og mål
| Parameter | NICE LFAB4024 |
|---|---|
| Motorspænding | 24 V DC |
| Styring af det nye anlæg | MC824HR30; styreenhedens strømforsyning 230 V AC |
| Maks. strømforbrug / effekt | 5 A / 120 W |
| Maksimalt drejningsmoment | 300 Nm |
| Omdrejningstal uden belastning | 1 omdr./min |
| Vejledende åbning til 90° ved nominel bevægelse | Ca. 18 s; acceleration og deceleration forlænger tiden. |
| Cyklus/t ved nominel belastning | 60 cyklus/t |
| Typisk åbningsvinkel | Op til 110°; med BMA1 op til 360° ved en fløj på op til 3,5 m |
| Kapslingsklasse / temperatur | IP67 / −20 til +50 °C |
| Motorens tilslutningskabel | 2 m; samlinger uden for fundamentboksen |
| Motorens vægt alene | 12,5 kg |
| Kondensator | Anvendes ikke som ved en 230 V-motor |
| LFABBOX4 | Stålboks 14,4 kg; motor, boks og frikobling er separate dele |

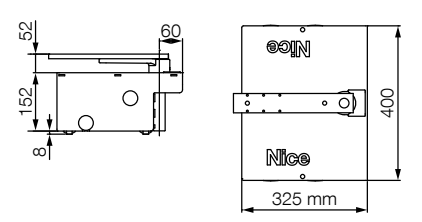

| Mål på samlingen med den aktuelle boks | 400 × 325 × 152 mm; kontrollér den faktisk leverede boks før støbning |
Spidseffekt og maksimalt moment er ikke værdier for kontinuerlig belastning. Den faktiske bevægelsestid afhænger af vinkel, belastning og styreenhedens indstillinger. Følg måletegningen for den konkrete boks, når udgravningen og fløjens højde planlægges.
