NICE Hyppo HY7024 – drev til svingport med en portfløj på 3 m/350 kg
| Produktets tilgængelighed: | inden for 3 dage | Vi afsender normalt varerne inden for 3 dage. |
|---|
inden for 3 dage
5.463,93 kr. inkl. moms
| Vægt |
|---|
| 13 kg |
Beskrivelse af produktet NICE Hyppo HY7024 – drev til svingport med en portfløj på 3 m/350 kg
Backup ved strømafbrydelse: til styreenheden MC824HR30 brug NICE PSS324. Ved den ældre PS324 har du brug for kablet CABLA11 og Standby skal være slået fra. Tilslutning af backup.
NICE HYPPO HY7024 – ledarmsmotor til svinglåge
NICE HYPPO HY7024 er en separat elektromekanisk motor til ét lågeblad. Den har en motor 24 V DC, en ledarm og er irreversibelt. Lågebladets position registreres ved hjælp af en magnetisk enkoder. Den kræver en separat styreenhed og sikkerhedstilbehør; ved strømsvigt kan den frikobles med en nøgle.
Montering, tilslutning og sikkerhedstest skal udføres af en kvalificeret tekniker. Afbryd strømforsyningen og eventuel backup, før motoren eller styreenheden åbnes. Ved manuel betjening skal lågebladet sikres mod utilsigtet bevægelse.
Hvornår skal du vælge dette drev?
HYPPO er velegnet til svinglåger, hvor ledarmen monteres på indersiden. Det afhænger af lågebladets længde og vægt, modstanden ved bevægelse, hængslernes placering og pladsen til armens fulde bevægelse.
| Maksimal længde på lågebladet | 3 m; den tilladte vægt falder med længden. |
|---|---|
| Vægt ifølge grafen | Ved en lågebladslængde på 2 m ligger den nederste kurve i grafen under 350 kg; ved 3 m under 200 kg. Vurder den konkrete vægt ud fra den relevante kurve og lågens forhold. |
| Driftscyklus | 80 %; velegnet også til mere intensiv drift. |
3 m og 350 kg gælder ikke samtidig. Grænserne gælder for én motor og ét lågeblad. Lågens højde og form, en lukket beklædning og kraftig vind kan reducere værdierne betydeligt. Driftscyklus i procent er hverken antal cyklusser i timen eller kontinuerlig drift.

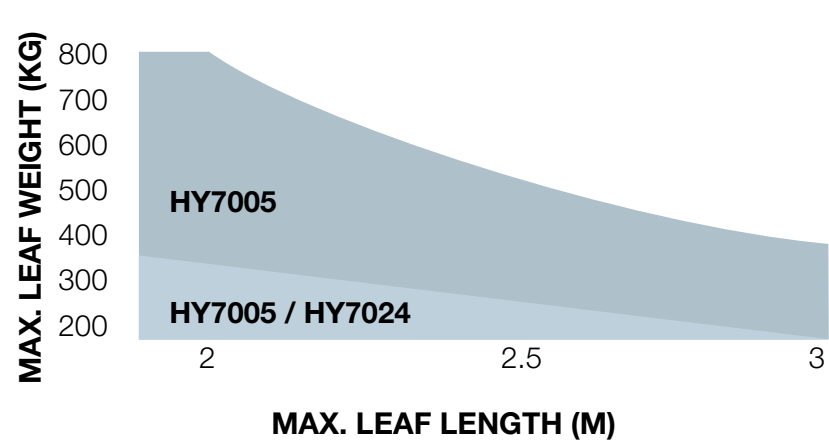

Den vandrette akse viser længden i meter, og den lodrette viser vægten i kilogram. For HY7024 må kun det nederste tilladte område i grafen anvendes.
Kompatibelt tilbehør
Vælg tilbehør ud fra den installerede styreenhed, stik og spænding. Følgende tilslutning og fremgangsmåder gælder for MC824HR30.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Styrer én eller to motorer og sikkerhedskomponenter. | NICE MC824HR30. |
| Signallampe | Advarer om, at lågen bevæger sig, og kan være udstyret med en antenne. | NICE ELDC til 12 V DC FLASH. Udgangsspænding. |
| Fotoceller | Overvåger området ved lågen; reaktionen afhænger af placeringen. | BlueBUS: EPMB, EPLB, EPSB, EPMORB, EPMOB, F210B. Tilslutning og adressering. |
| Backupbatteri | Bevægelse ved strømsvigt. | NICE PSS324 til MC824HR30; den ældre PS324 kræver CABLA11 og Standby OFF. Tilslutning af backup. |
| Trådløse fotoceller | En løsning uden kabler fremført til fotocellerne. | EPMOW kræver et separat NICE IBW-interface og indlæring. Parret tilsluttes ikke direkte med to ledere. |
| Modtager | Modtager signaler fra fjernbetjeninger; der kan være én modtager i SM. | Aktuel NICE OXIBD. Ældre kompatibel OXI kan beholdes i den eksisterende opsætning. OXILR er til ON3ELR. Kodning og antenne. |
| Sender | Fjernbetjening afhængigt af den installerede modtager. | O-CODE / FloR afhængigt af modtageren: MYGO2, MYGO4, MYGO8, ON2E, ON4E, ON9E. Inti: INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G. FloR: FLO2RE, FLO2R-S. Tovejs ON3EBD og DOMIW3C med OXIBD; LR ON3ELR med OXILR. |
| Antenne | Hjælper med at forbedre fjernbetjeningens rækkevidde. | Antenne i ELDC-signallampen eller ABFKIT. Ved OXIBD tilsluttes koaksialkablet til modtageren. |
| Tastatur | Aktivering med kode uden fjernbetjening. | Trådløs EDSWG med FloR-modtager; kablet EDSB via BlueBUS på en kompatibel styreenhed. Gælder ikke for MC200. |
| Nøglekontakt | Aktivering med nøgle fra et fast sted. | EKS, EKSEU, EKSI, EKSIEU. C–NO-kontakt på styreindgangen uden ekstern spænding. |
| Kortlæser | Betjening med et tildelt kort eller en nøglebrik. | NICE ETPB via BlueBUS; styreenheden skal understøtte BlueBUS-betjeningsenheder. Gælder ikke for MC200. |
| Elektrisk lås | Ekstra sikring af portfløjen, synkroniseret med styringen. | PLA11 – horisontal, PLA10 – vertikal. ELS-udgang 12 V AC / maks. 15 VA; klemmer. |
| Forlænget arm | Større rækkevidde ved en anderledes monteringsgeometri. | NICE HYA12; monteringsmål. |
| Frigørelse udefra | Manuel adgang ved strømsvigt, når der ikke er en anden indgang. | NICE KIO-boks med KA1-wire, 6 m. Der skal bruges et tilsvarende sæt til hver nødvendig frigørelsesmekanisme. |
| Wi-Fi-/GSM-styring | Fjernbetjent aktivering via en potentialfri kontakt. | Zamel Wi-Fi-styring eller GSM-moduler fra vores sortiment. Kontrollér modulets strømforsyning, og tilslut kun en potentialfri NO-udgang til styreindgangen. |
| Programmering og integration | Avanceret indstilling og diagnosticering. | NICE BiDi-WiFi til understøttet BusT4-stik; det er ikke en almindelig radiomodtager. BiDi-ZWave Vælg efter den understøttede Opera-generation; for eksisterende R10 efter kompatibilitet. |
FT210B er ikke egnet til MC800 eller MC824H: de kræver forskellige adresser: FT A / FT B / FT C. Vælg de kompatible fotoceller, der er nævnt ovenfor.
Separat motor og styreenhed
Tilbuddet omfatter én HYPPO HY7024-motor med ledarm. Den separate motor leveres uden styreenhed. Til en dobbeltfløjet port skal du bruge to tilsvarende motorer; det øger ikke grænsen for én portfløj. Vælg styring, fotoceller, signallampe, modtager og fjernbetjeninger efter konfigurationen.
| Konfiguration | Styring | Vigtig forskel |
|---|---|---|
| HY7024 | MC824HR30 | 24 V DC med encoder. Styreenheden forsynes med 230 V AC. MC824L er ikke en erstatning for HY7024. |
Ved en eksisterende port skal du følge anvisningerne for det monterede styrekort. Vejledningen til den aktuelle MC800 gælder ikke for den gamle A60, og procedurerne for MC824HR30 kan ikke automatisk overføres til en anden generation af MC824H.
Montering af ledarmdrev
Før montering
- Portbladet skal kunne bevæges jævnt med hånden over hele bevægelsesbanen. Kontrollér hængslerne, portbladets styrke og beslagets bæreevne.
- Monter solide mekaniske stop for lukning og åbning, så bevægelsesbanen begrænses, og styreenheden kan indlæres.
- Sørg for fri plads til motorhuset, armens fulde bevægelse og nødudløserhåndtaget. Vurder risikoen for klemning og fastklemning, og planlæg beskyttelsesforanstaltninger.
- Monter en bæreplade på stolpen og et forreste beslag på portbladet. Monteringsmålene og underlagets styrke er afgørende.

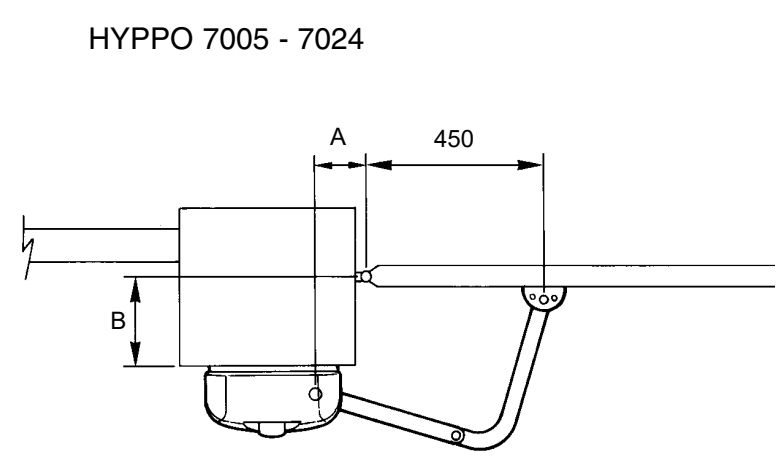

Monteringsmål A og B
Mål A og B som vist på tegningen. Tabellen gælder standard-ledarmen HY7024 og angiver åbningsvinklen for hvert par mål i millimeter.
| B | A = 110 mm | A = 130 mm | A = 150 mm |
|---|---|---|---|
| 90 mm | 85° | 98° | 104° |
| 110 mm | 91° | 97° | 103° |
| 150 mm | 110° | 120° | 115° |
| 200 mm | 105° | 110° | 115° |
| 250 mm | 105° | 110° | 110° |
| 300 mm | 100° | 105° | 105° |
| 350 mm | 95° | 100° | 96° |
Vinklen bestemmes af geometrien, ikke af en vilkårlig indstilling af styreenheden. Frigør motoren, og kontrollér portbladets og armens fulde bevægelsesbane, før du fastgør motoren endeligt. Stopperne skal forhindre bevægelse uden for det sikre område.
Forlænget arm HYA12

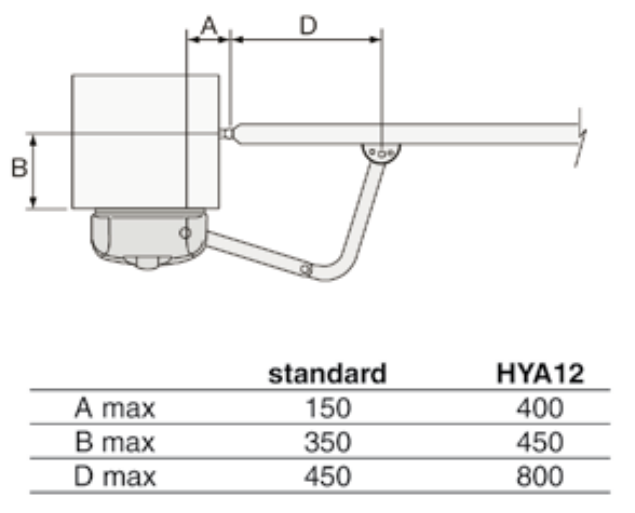

Forlænget ledarm NICE HYA12 giver større rækkevidde. Tegningen angiver også målet D. Maksimummålene A/B/D er monteringsgrænser, ikke anbefalede stolpemål. Overfør ikke automatisk vinkeltabellen for standardarmen til HYA12.
| Mål | Standardarm | HYA12 |
|---|---|---|
| A maks. | 150 mm | 400 mm |
| B maks. | 350 mm | 450 mm |
| D maks. | 450 mm | 800 mm |
Fastgørelse af plade og beslag
- Bestem, om monteringen skal være venstre- eller højrevendt set indefra grunden. Samme model kan tilpasses begge sider ved at ændre pladens placering og samle armen på den rette måde.

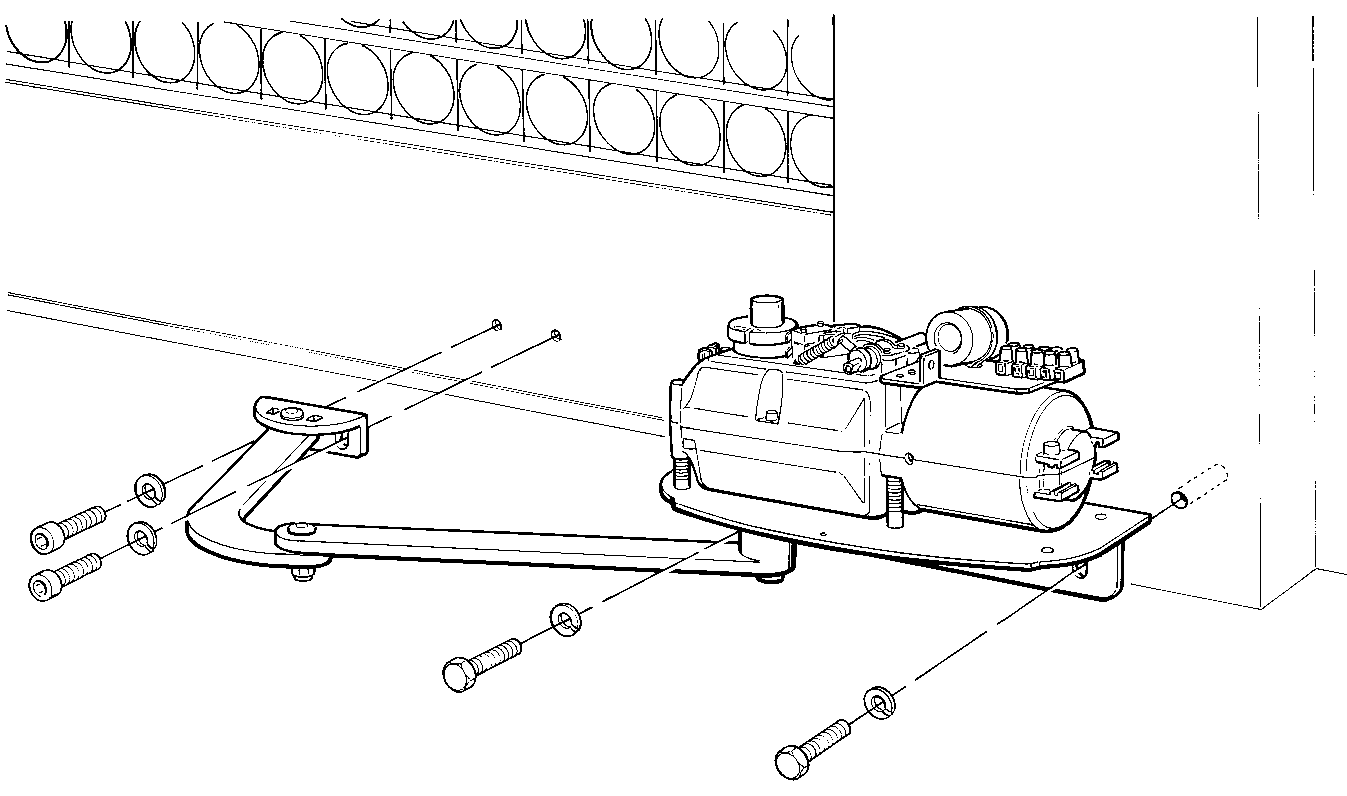

- Fastgør bærepladen A på stolpens solide underlag og beslag B på en solid del af portbladet. Her betegner A/B delene, ikke monteringsmålene fra den foregående tabel.

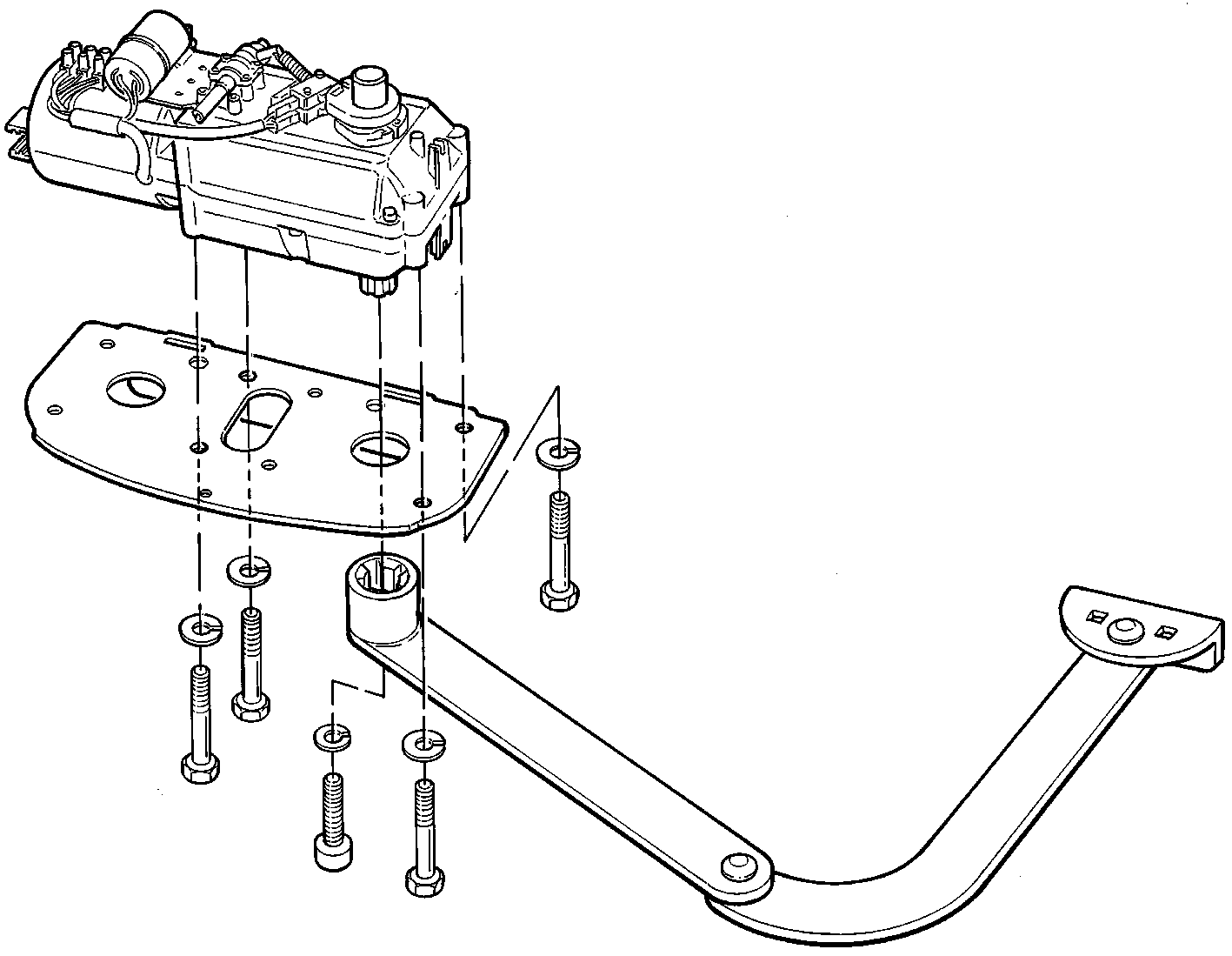

- Skru motoren fast på pladen. Justér mindre skævheder ved hjælp af de aflange monteringshuller.

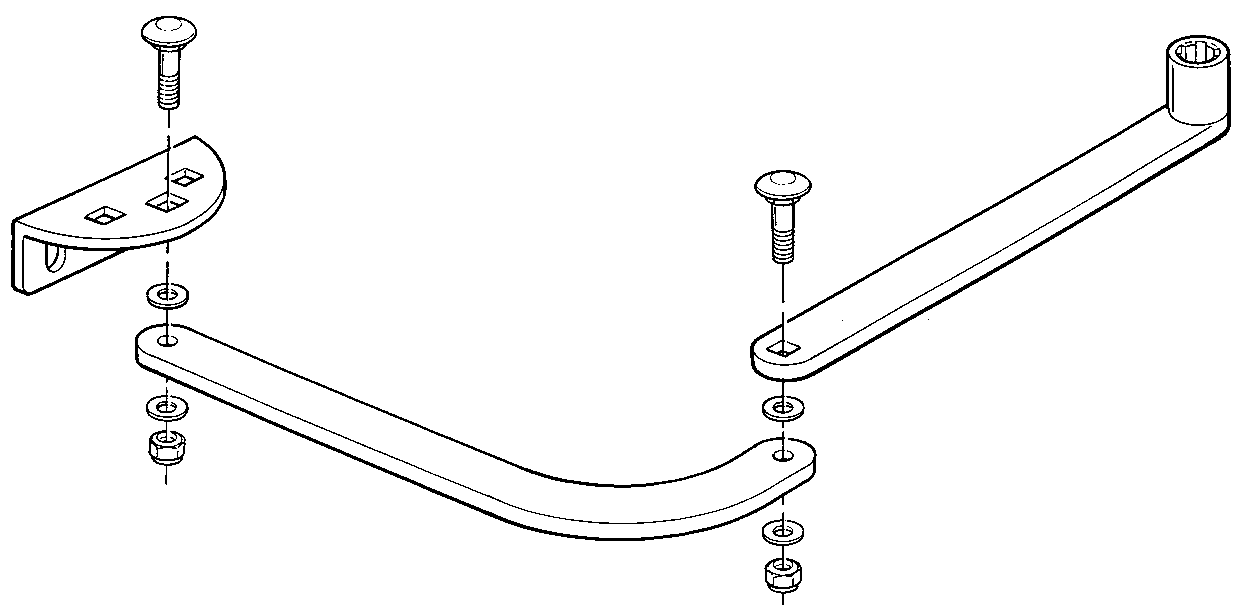

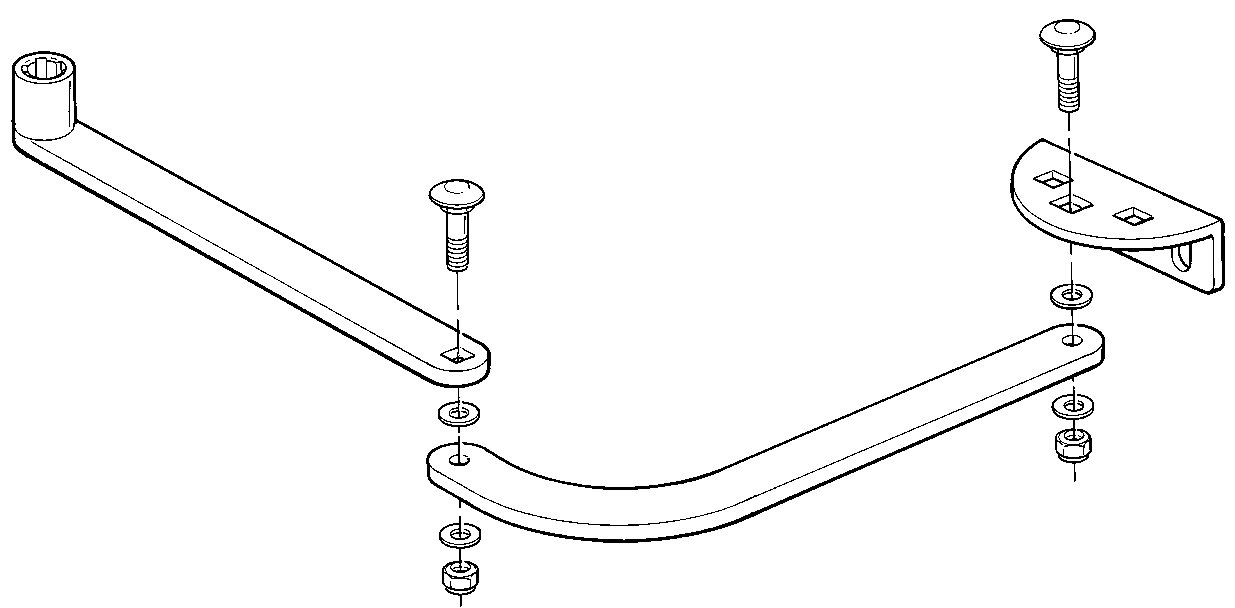

- Saml armen til den valgte side. Smør skruerne som angivet i monteringsvejledningen før samling, og monter skiver og fastgørelsesdele.
- Afprøv den frigjorte motor og portbladet manuelt helt frem til stopperne; spænd derefter fastgørelserne endeligt.
Venstrevendt montering, set indefra:

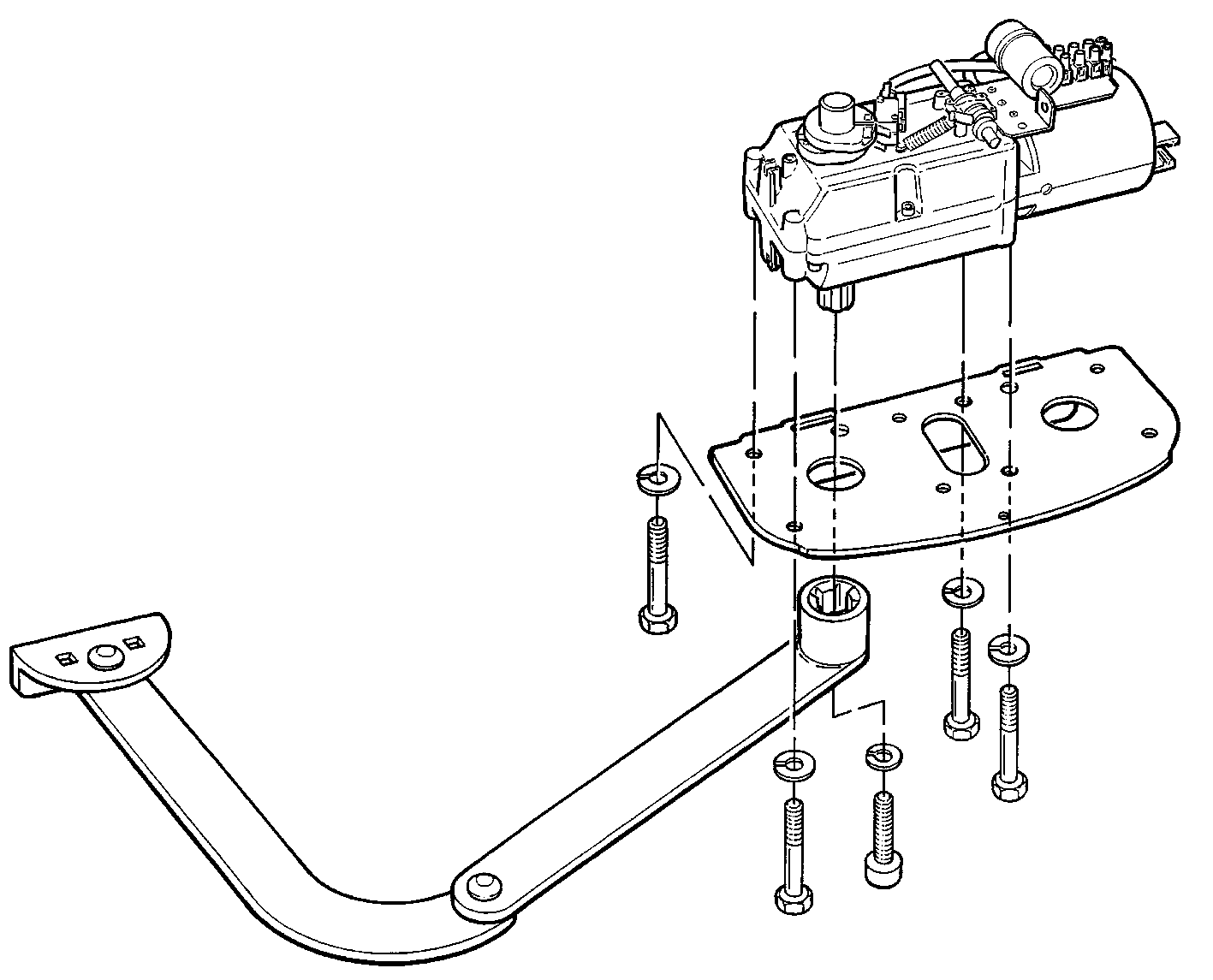

Højrevendt montering, set indefra:

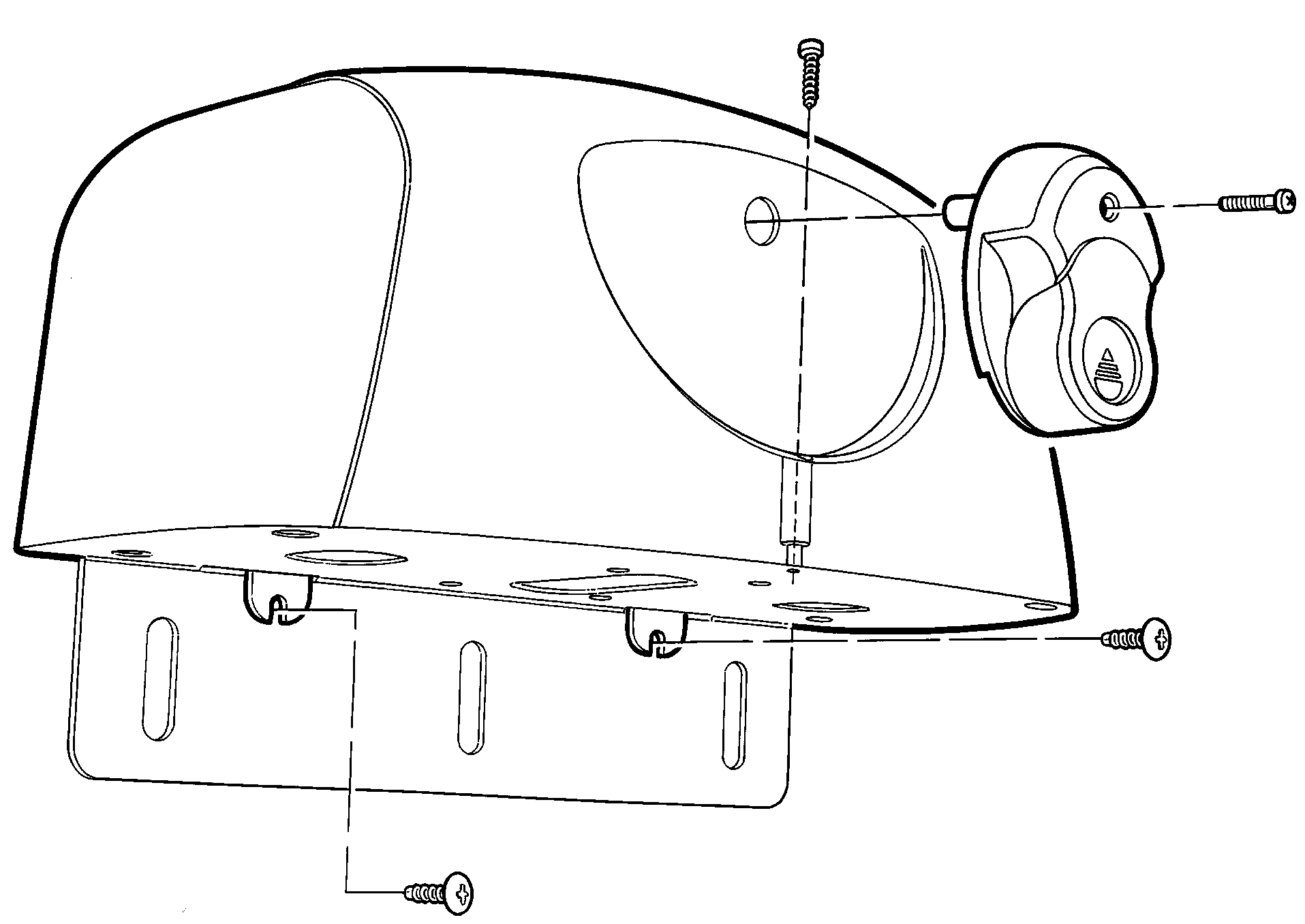

Dæksel og beskyttelse af mekanismen
Når indstillingen er udført, skal du montere dækslet og nødudløserhåndtaget og fastgøre dem med skruer. Kontrollér kabelgennemføringerne og dækslets lukning. Der må ikke trænge vand ind i drevet eller styreenheden; beskyt kablerne mod armen og portbladets bevægelser.

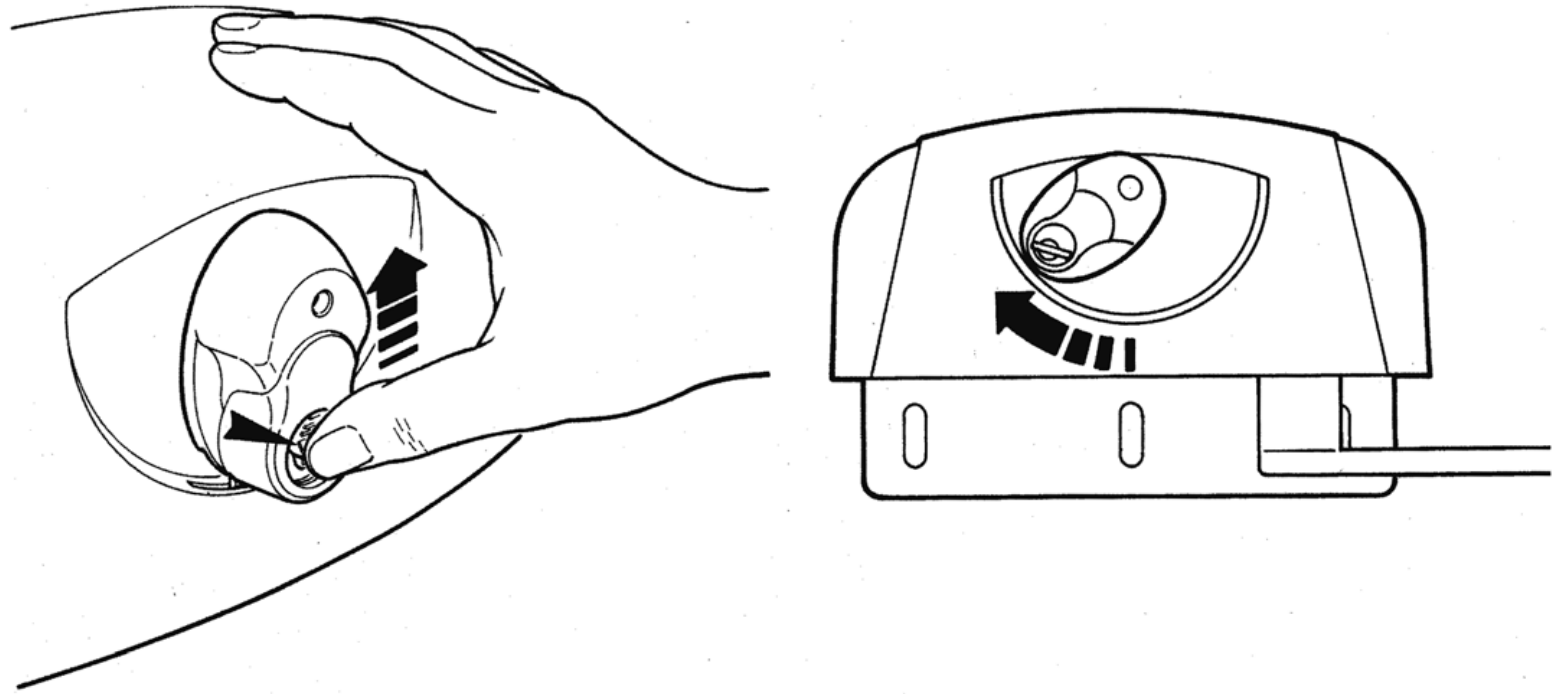

Manuel frigørelse
- Stop automatikken, afbryd strømforsyningen, og sikr portbladet mod at bevæge sig af sig selv.
- Skub låsedækslet opad. Sæt nøglen i, og drej den med uret.
- Drej nødudløserhåndtaget som vist på tegningen; bevæg derefter portbladet manuelt.
- Før automatisk drift skal mekanismen sættes tilbage i låst position med håndtaget lodret. Kontrollér, at gearet er låst, tag nøglen ud, og luk låsedækslet.
Hvis der ikke er en anden adgang til grunden, skal du planlægge adgang allerede under monteringen: NICE KIO med kabel KA1 muliggør manuel frigørelse udefra. Monter og afprøv enheden, før porten tages i brug.
Kabling og elektrisk tilslutning
Før og beskyt netledninger, motorkabler og lavspændingssignaler i overensstemmelse med spænding og omgivelser. Strømforsyningen til styreenheden består af L, N og PE; beskyt den med passende sikring og en anordning til fuldstændig afbrydelse. Fastgør kablerne med kabelgennemføringer og trækaflastning.
| Kredsløb | Kabel | Anvendelse |
|---|---|---|
| Strømforsyning til styreenhed | 3 × 1,5 mm² | Op til 30 m; L, N og PE. Ved længere strømforsyningsledning: 3 × 2,5 mm² og beskyttelsesjord ved automatikken i henhold til styreenhedens vejledning. |
| Motor | 3 × 1,5 mm² | Op til 10 m; separat motorkredsløb. |
| Encoder | 2 × 1 mm² | Op til 10 m, uden polaritet; tilsluttes den tilhørende motor. |
| BlueBUS | 2 × 0,5 mm² | Op til 20 m; ved over 20 m og op til 40 m bruges 2 × 1 mm². |
| Blinklys | 2 × 0,5 mm² | Op til 20 m, lavspændings-FLASH. |
| Elektrisk lås | 2 × 1 mm² | Op til 10 m; udgang 12 V AC / maks. 15 VA. |
| Nøgleafbryder | 4 × 0,5 mm² | Op til 50 m; alternativt to kabler på 2 × 0,5 mm². |
| Antenne | RG58 | Op til 20 m; mindre end 5 m anbefales. |
Installatøren skal kontrollere tværsnit og kabelføring i forhold til ledningslængderne og vejledningen til den installerede styreenhed.

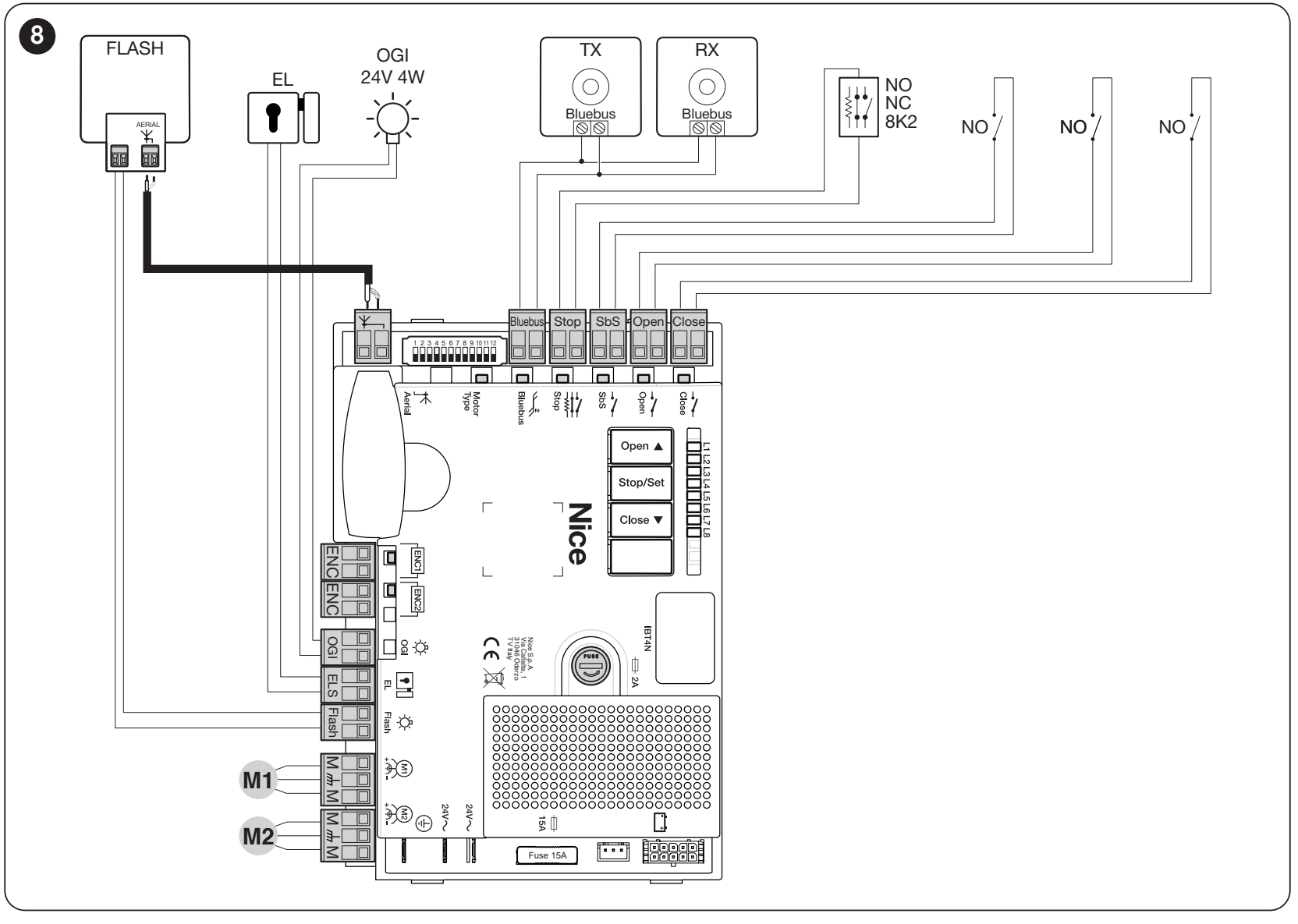

Tilslutning af motor og styreenhed
HY7024 skal tilsluttes MC824H's 24 V DC-motorudgang, ikke 230 V-netspænding. Fremgangsmåden nedenfor gælder MC824HR30 med MCA1R30-kort. De to encoderledninger har ingen polaritet; de tilsluttes den tilsvarende ENC. MC824L bruger andre motorer.
| Én fløj | Motor til M2, encoder til ENC2; M1 og ENC1 forbliver frie. |
|---|---|
| To fløje | M2 åbner først, M1 lukker først. M1's encoder tilsluttes ENC1, og M2's encoder tilsluttes ENC2. |
| Motorvælger | Indstil følgende, før positionerne indlæres: DIP 1 = ON; DIP 2–12 = OFF til HY7024. Brug ikke en anden kombination. |
Brug modelspecifik indstilling til HY7024; programmeringsenheden kan vise denne gruppe som MB4024. Det afgørende er, at kontakterne står korrekt til HY7024.
Tilbehørsklemmer og polaritet
| Hjælpeforsyning | Venstre klemme i SbS-parret = +; højre klemme i STOP-parret = −, som vist i detaljen nedenfor. 24 V DC −30 % / +50 %, samlet maks. 200 mA. Spændingen er stadig til stede i standbytilstand. Dette er de viste strømforsyningsklemmer, ikke vilkårlige signalkontakter. |
|---|---|
| BlueBUS | De to parallelle ledere fører både strøm og data; uden polaritet +/−. |
| ENC1 / ENC2 | Encodere til de respektive motorer; uden polaritet. |
| FLASH | Blinklys 12 V DC, maks. 21 W; f.eks. ELDC. Kontrollér mærkningen +/− på den konkrete udgang og blinklyset, før tilslutning. |
| ELS | Elektrisk lås 12 V AC, maks. 15 VA; AC har ingen polaritet +/−. |
| OGI | Signalering af åben port: 24 V DC, maks. 4 W. Tilstanden afhænger af indstillingen; følg mærkningen på den installerede udgang. |
| SbS / Open / Close | Potentialfrie NO-kontakter til de relevante klemmepar: trinvis styring, kun åbning eller kun lukning. Kontakterne har ingen polaritet, og der må ikke tilsluttes ekstern spænding til dem. |
| STOP | Indlært sikkerhedsindgang NO, NC eller 8,2 kΩ. Potentialfrie kontakter har ingen polaritet; tilslutningen skal passe til sikkerhedsanordningerne. |
Brug vejledningen til den installerede enhed, hvis kortet eller klemrækkeopstillingen er anderledes. Detaljeret tilslutning af MC824HR30.
Batteribackup ved strømsvigt
MC824HR30 understøtter PSS324. Afbryd både netforsyning og batteri før tilslutning, og brug det beregnede stik. Hvis du beholder den ældre PS324, skal du bruge kablet CABLA11 og Standby skal være OFF. Antallet af bevægelser afhænger af opladningen og portens belastning. En backup erstatter ikke korrekt manuel frikobling. Komplet vejledning til tilslutning af backup.
Fotoceller og sikkerhedsindgange
Placér fotocellerne efter portfløjenes bevægelse og portens risici. Justér TX/RX korrekt. Beskyttelse af gennemkørslen erstatter ikke beskyttelse af klemningspunkterne ved hængslet og armen.
MC824H bruger til fotoceller BlueBUS. EPMB, EPLB, EPSB, EPMORB og F210B tilsluttes parallelt med to ledere uden polaritet. TX/RX i ét par skal have samme adresse, og hvert par skal have en anden adresse end de øvrige. Gentag indlæringen.
PHOTO/PHOTO II beskytter ved lukning; PHOTO 1/PHOTO 1 II aktiveres ved både åbning og lukning. PHOTO 2/PHOTO 2 II beskytter ved åbning. PHOTO 3 er ikke tilladt. De præcise jumperindstillinger og reaktioner findes i adresseringstabellen.
Afprøv hvert par ved både åbning og lukning, STOP og eventuel sikkerhedskant. Omgå ikke en sikkerhedsanordning med en brokobling for at få porten til at bevæge sig.
Første opstart og indlæring
Montøren udfører trinnene efter den mekaniske og elektriske kontrol. Sæt motoren i automatisk tilstand, og kontrollér stopanslag, fri bevægelsesbane og M1/M2. Vær klar til at stoppe porten ved den første bevægelse.
På MCA1R30 indstilles DIP 1 til ON for HY7024, de øvrige til OFF, og enkoderen tilsluttes.
Når strømmen er slået til, skal BlueBUS blinke cirka én gang i sekundet, LED'erne på de tilsluttede BlueBUS-fotoceller TX/RX skal blinke, og FLASH-lampen skal være slukket. Hvis en kontrol ikke lykkes, skal strømforsyningen og eventuel backup afbrydes, og tilslutningerne kontrolleres, før arbejdet fortsættes.

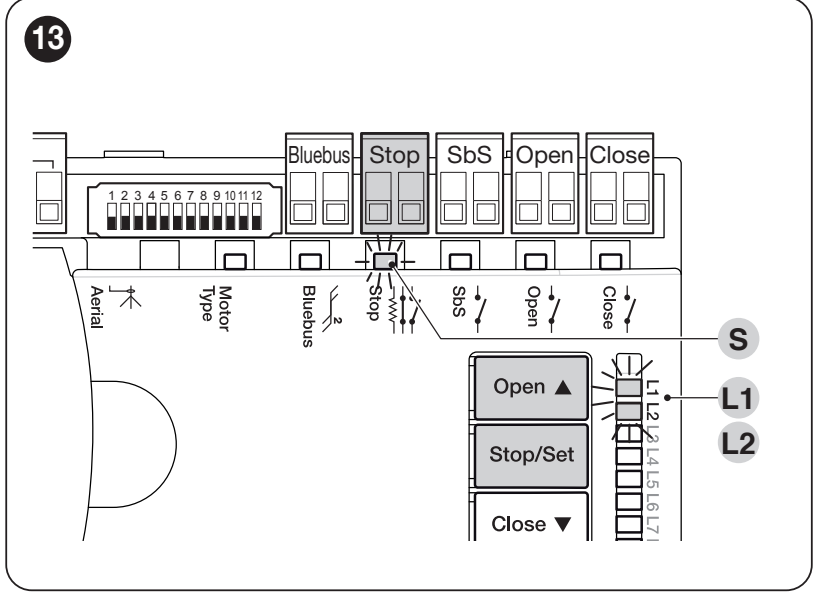

1. Registrering af enheder
- Hold Open ▲ + Stop/Set.
- Slip begge knapper, når L1/L2 begynder at blinke hurtigt, efter cirka 3 sekunder.
- Vent, til processen er afsluttet. Gennemført: STOP lyser, L1/L2 slukker. L3/L4 kan blinke som tegn på, at positionsindlæring er påkrævet.
Gentag efter tilføjelse eller fjernelse af en BlueBUS-/STOP-enhed. Udfør også indlæringen uden tilsluttet tilbehør.
2. Automatisk positionsindlæring
- Hold Stop/Set + Close ▼.
- Slip knapperne, når L3/L4 begynder at blinke hurtigt, efter cirka 5 sekunder.
- Hold øje med: Langsom lukning af M1 til stopanslaget, langsom lukning af M2 til stopanslaget, langsom åbning af begge motorer til stopanslagene og hurtig lukning af begge motorer. Ved én motor bevæger kun M2 sig.
- Gennemført indlæring bekræftes ved, at L3/L4.
Hvis en motor under de første lukningsbevægelser åbner i stedet for at lukke, skal indlæringen stoppes med knappen Open ▲ eller Close ▼. Afbryd strømforsyningen og eventuel backup, og korrigér den pågældende motors retning ved at bytte om på de to yderste motorledninger som vist i MC824H-diagrammet; enkoderens ledninger skal ikke ændres. Hvis rækkefølgen er forkert, skal M1/M2 samt deres ENC1/ENC2 tilslutninger korrigeres. Start indlæringen forfra. Aktivering af en fotocelle eller STOP afbryder indlæringen, og L1 blinker; afhjælp årsagen, og gentag indlæringen.
3. Afprøvning og overdragelse
Afprøv fuld åbning og lukning, stopanslag, hastighedsnedsættelser, portfløjenes overlap og frikobling. Kontrollér hver sikkerhedsanordning, stopfunktionen og retningsskift ved en forhindring. Montøren skal måle kræfterne og vurdere hele installationen. Indstil ikke en høj kraft som erstatning for at udbedre en port, der går trægt. Brugeren skal have vejledningen og vide, hvordan drevet frikobles sikkert.
Manuel og blandet indlæring: detaljeret vejledning til styreenheden. Automatisk indlæring skal udføres før blandet indlæring.
Indstillinger og fjernbetjeninger
Indstil automatisk lukning, pause, trinvis betjening, hastighedsnedsættelse og kraft efter porten. Gentag afprøvningen efter ændring af kraft eller sikkerhedsfunktioner. De fulde indstillingsområder, LED-indikationer og fabriksindstillinger findes i styreenhedens programmeringstabeller.
Modtager, fjernbetjening og antenne
En separat motor har ikke en indbygget radiomodtager. Der monteres en SM-modtager i styreenheden. NICE OXIBD understøtter også tovejskommunikation ON3EBD; OXILR bruges sammen med ON3ELR. Ved ældre OXI vælg fjernbetjeninger efter den lagrede kodning. Samme frekvens garanterer ikke i sig selv kompatibilitet.
Tilslut koaksialkablet efter modtageren: direkte til modtageren ved OXIBD og som vist i styreenhedens diagram ved OXI. Parring og sletning af fjernbetjeninger. Sletning af radiomemory er ikke det samme som nulstilling af printkortet eller positionsindlæring.
Fejlfinding
| Symptom | Kontrollér |
|---|---|
| Porten bevæger sig ikke | Strømforsyning, at frikoblingen er låst, og STOP. Fejl på strømforsyning eller sikringer skal håndteres af en tekniker, når strømmen er afbrudt. |
| Motoren kører, men portfløjen står stille | Kontrollér, at drevet er låst, og at armen er fastgjort; sæt frikoblingen tilbage i låst position. |
| Porten stopper eller kører tilbage | Kontrollér først manuel bevægelse og armens bevægelsesområde, derefter fotoceller, STOP og stopanslag. Øg ikke kraften uden først at finde årsagen. |
| Indlæringen afsluttes ikke | Motorernes rækkefølge og retning, stopanslag og sikkerhedsanordninger. Ved HY7024 også DIP 1 og enkodere. |
| Fjernbetjeningen virker ikke, men knappen gør | Batteri, kodning, lagring af senderen i modtageren og antenne. |
| Fejl efter udskiftning af fotoceller | Adresser og kabler, og gentag derefter enhedssøgningen. |
Antal blink fra advarselslampen og LED'en: diagnosticering og reparation. Notér indstillingerne før nulstilling. Nulstilling af styrekortet, sletning af modtageren og indlæring på ny er forskellige handlinger; følg vejledningen til den installerede enhed.
Kontrol og vedligeholdelse
Få hele anlægget efterset mindst hver sjette måned; ved intensiv brug eller krævende omgivelser skal det ske oftere i henhold til vedligeholdelsesplanen. Kontrollér hængsler, fastgørelser, spillerum i armen, anslag, nødoplåsning, kabelgennemføringer og kabler. Afprøv fotocellerne og STOP-funktionen, og dokumentér kontrollen.
Hold dig uden for portfløjens og ledarmens bevægelsesområde, mens porten bevæger sig. Lad ikke børn lege ved porten, og opbevar fjernbetjeningerne utilgængeligt for dem. Hold området omkring porten frit. Rengør overfladerne og fotocellernes vinduer uden aggressive rengøringsmidler. Skyl ikke motoren med højtryksvand. Overlad indgreb i mekanismen, de elektriske kredsløb og sikkerhedsindstillingerne til en tekniker. Ved beskadiget arm, usædvanlig støj eller bevægelse af sig selv skal automatikken tages ud af drift, og reparation skal arrangeres.
Tekniske specifikationer for NICE HYPPO HY7024
| Type | Elektromekanisk, irreversibel ledarmsmotor til én portfløj. |
|---|---|
| Motor | 24 V DC |
| Strøm | 5 A |
| Effektforbrug | 120 W |
| Drejningsmoment | 250 Nm |
| Rotationshastighed | 2 omdr./min. |
| Driftscyklus | 80 % |
| Positionsregistrering | Magnetisk enkoder |
| Kapslingsklasse | IP43 |
| Driftstemperatur | −20 til +50 °C |

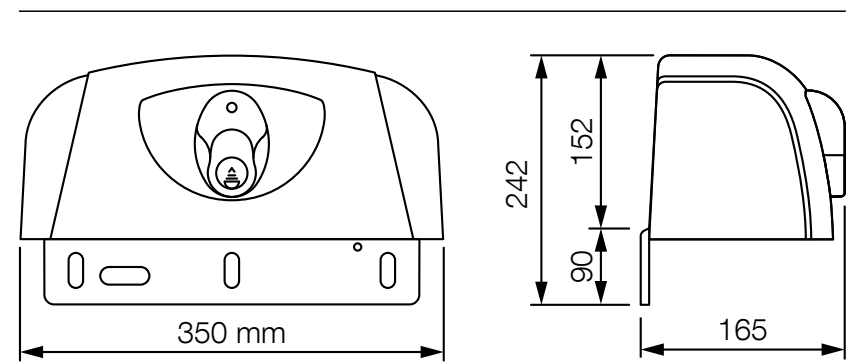

| Mål | 350 × 165 × 242 mm (bredde × dybde × samlet højde) |
| Vægt | 13 kg |
| Portfløjens grænseværdier | Op til 3 m; aflæs den konkrete vægt i grænseværdidiagrammet. |
Den samlede højde på 242 mm omfatter pladen under motorhuset; på tegningen er dækslet 152 mm højt.
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
