NICE TITAN TTN6024HS – separat motor til svingporte med en portfløj på op til 6 m/450 kg
| Produktets tilgængelighed: | inden for 3 dage | Vi afsender normalt varerne inden for 3 dage. |
|---|
inden for 3 dage
4.013,07 kr. inkl. moms
| Vægt |
|---|
| 12 kg |
Beskrivelse af produktet NICE TITAN TTN6024HS – separat motor til svingporte med en portfløj på op til 6 m/450 kg

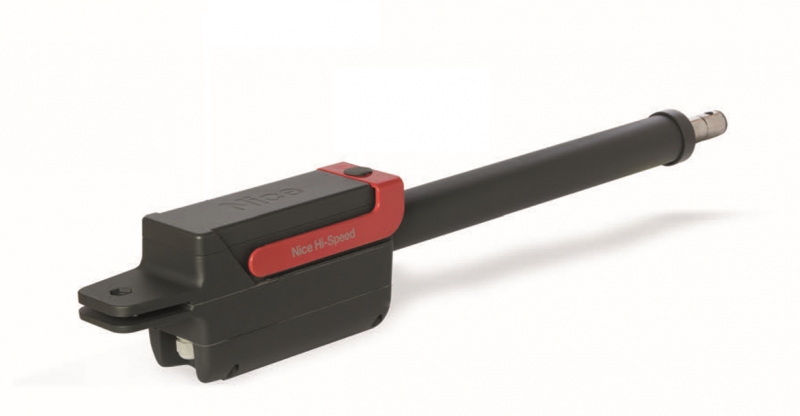

NICE TITAN TTN6024HS er en separat, hurtig lineær motor til én portfløj. Motoren har 24 V DC og en magnetisk encoder; styreenheden medfølger ikke. Tilsluttes til NICE MC824HR30. Til en dobbeltfløjet port kræves der to motorer og én korrekt tilsluttet styreenhed.
Der er tale om irreversibel motor med praktisk oplåsning med nøgle øverst. Åbning til 90° tager cirka 19 sekunder ved typisk montering, eksklusive acceleration og nedbremsning; den faktiske tid afhænger af monteringsmål, indstillinger og belastning. Grænserne på 6 m og 450 kg skal vurderes samlet i henhold til anvendelsesdiagrammet.
Styreenhed og kompatibelt tilbehør
Den magnetiske encoder hjælper styreenheden med at følge portfløjens position og registrere forhindringer. Automatisk indlæsning af positioner, nedbremsning i begge retninger, betjening med tre knapper og kraftindstilling leveres af MC824HR30 med MCA1R30-kort. Styreenheden anvender dobbelt teknologi til registrering af forhindringer. Sikkerheden skal kontrolleres på hele porten.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Styrer én eller to TTN6024HS-motorer og deres magnetiske encodere. | MC824HR30 Kompatibilitet |
| Fotoceller | Beskyttelse af gennemkørselsområdet. BlueBUS er en tilslutning til tilbehør på styreenheden, ikke et strømkabel til motoren. | NICE EPMB Tilslutning og adressering |
| Advarselslampe | Bevægelsessignal fra FLASH-udgangen. | NICE ELDC Udgangens elektriske data |
| Modtager og fjernbetjening | Indstiksmodtager i styreenheden og kompatibel sender; den separate motor indeholder ikke disse. | NICE OXIBD / NICE MYGO4 Parring af fjernbetjeninger |
| Elektrisk lås | Obligatorisk ved portfløje, der er længere end 3 m. Vælg en lodret eller vandret model afhængigt af porten. | NICE PLA10 / NICE PLA11 ELS-udgang 12 V AC |
| Reserveforsyning | Drift ved strømsvigt; vælg efter stik og styreenhedens version. | NICE PSS324 Batterier og CABLA11 |
| Solcellepakke | Alternativ strømforsyning efter vurdering af forbrug, antal cyklusser og solforhold. | NICE SOLEMYO SYKCE30 Driftsforhold |
TTN6024HS bruger MC824H, aktuelt MC824HR30; MC824L er ikke en erstatning for den. Brug den nøjagtige betegnelse MC824HR30 og indstillingen til den irreversible TTN6024HS-motor.

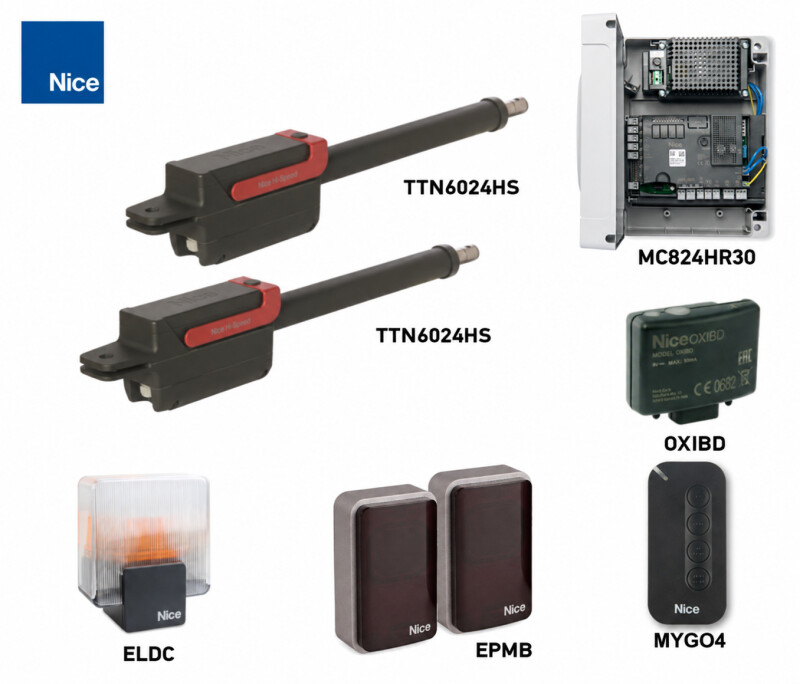

Pakker til én eller to portfløje

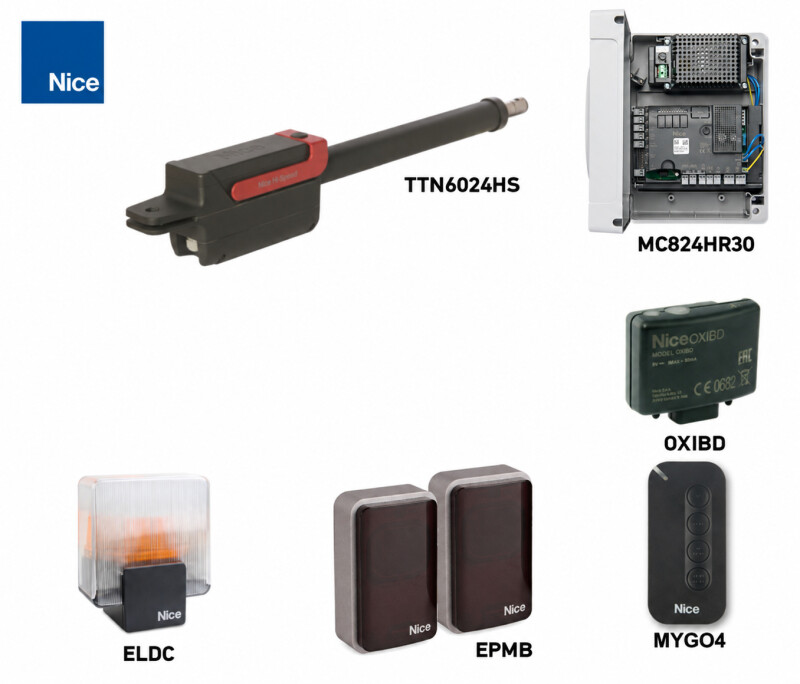

Alle de anførte TITAN-pakker indeholder MC824HR30, OXIBD-modtager og MYGO4-fjernbetjening. Versioner med fotoceller leveres desuden med EPMB; versioner med tilbehør indeholder også ELDC-advarselslampe. Grænserne gælder altid for én portfløj og én motor.
| Én portfløj | Separat motor | To portfløje |
|---|---|---|
| Basispakke Med fotoceller Med tilbehør  | 1 × TTN6024HS 24 V DC Magnetisk encoder Uden styreenhed  | Basissæt Med fotoceller Med tilbehør  |
Dette indeholder den separate motor
Pakken indeholder én TTN6024HS-motor, et forreste og et bageste monteringsbeslag samt frigørelsesnøgler. Styreenhed, modtager, fjernbetjeninger, fotoceller, advarselslampe og backupbatteri købes separat eller som del af det relevante sæt. Fastgørelsen til det bærende underlag skal passe til den konkrete port.
Fløjens længde, vægt og egnethed
Ved valg af motor skal du kende fløjens længde og vægt, bevægelsesmodstanden, hængslernes placering og vindpåvirkningen. Fløjen skal være stabilt ophængt, korrekt monteret og kunne bevæges jævnt manuelt gennem hele bevægelsesbanen.
| Parameter | Maksimumgrænse |
|---|---|
| Længde på én fløj | Højst 6 m |
| Vægt af én fløj | Højst 450 kg; den tilladte vægt falder med fløjens længde |

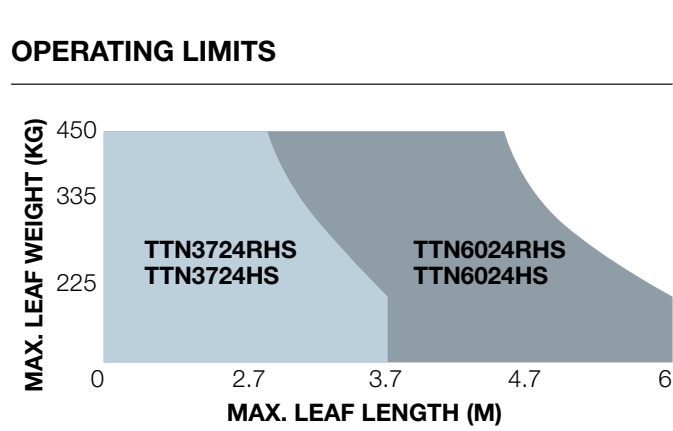

Grænserne på 6 m og 450 kg gælder ikke samtidig. I diagrammet nedenfor hører TTN6024HS til det mørkere område, der er markeret med denne model. Fløjens længde i meter vises vandret og vægten i kilogram lodret; kombinationen skal ligge inden for det tilladte område.
Til fløje, der er længere end 3 m, kræves en elektrisk lås, for eksempel NICE PLA10 eller NICE PLA11. Vælg låsens orientering efter porten; tilslutning til ELS findes i tabellen over udgange.
Fløjens højde og form, massiv beklædning, kraftig vind og bevægelsesmodstand kan reducere den tilladte belastning betydeligt. Før du vælger en lang eller tung fløj, kontakt os med oplysninger om dens mål, vægt, beklædning og forventede brug. To motorer ændrer ikke grænsen for den enkelte fløj.
Montering af motor og fastgørelse af beslag
Overlad montering, tilslutning og idriftsættelse til en fagperson. Afbryd alle strømforsyninger, herunder batteriet, inden arbejdet påbegyndes. Motoren og det forreste beslag må ikke hvile på portens svage beklædning; fastgørelsen skal overføre kræfterne til den bærende konstruktion.
Mål A/B, frirum og stop
| Krav | Det skal overholdes |
|---|---|

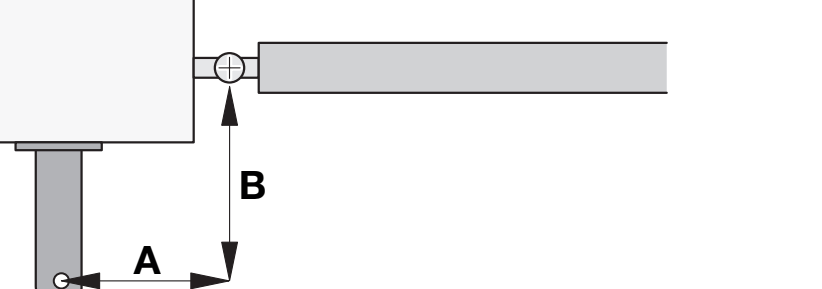

| Geometri ved 100° | A = 200 mm, B = 280 mm som vist på tegningen. |
| Geometri ved 115° | A = 280 mm, B = 280 mm. A/B er afstande fra hængslets akse som vist på illustrationen, ikke målene på stolpens tværsnit. |
| Fastgørelse | Fastgør det bageste beslag i et solidt underlag og det forreste beslag på fløjens bærende ramme. Motoren skal være vandret, og tapperne skal kunne dreje frit. |
| Slaglængde | 680 mm; monteringslængde L fra 1 030 til 1 710 mm afhængigt af stempelstangens position. Kontrollér hele bevægelsen, så geometrien ikke tvinger motoren ud over dens slaglængde. |
| Højde ved lav montering | Mindst 110 mm over terræn. Sørg for plads til adgang, frigørelse og beskyttelse mod vand og snavs. |
| Stop | Porten skal stoppes mekanisk i både åben og lukket position. Indlæring af positionerne erstatter ikke korrekt mekanik og robuste stop. |
| Frirum | Kontrollér motorens og fløjens fulde bevægelsesbane, at dækslet kan åbnes, og at der er adgang til frigørelsesnøglen. |

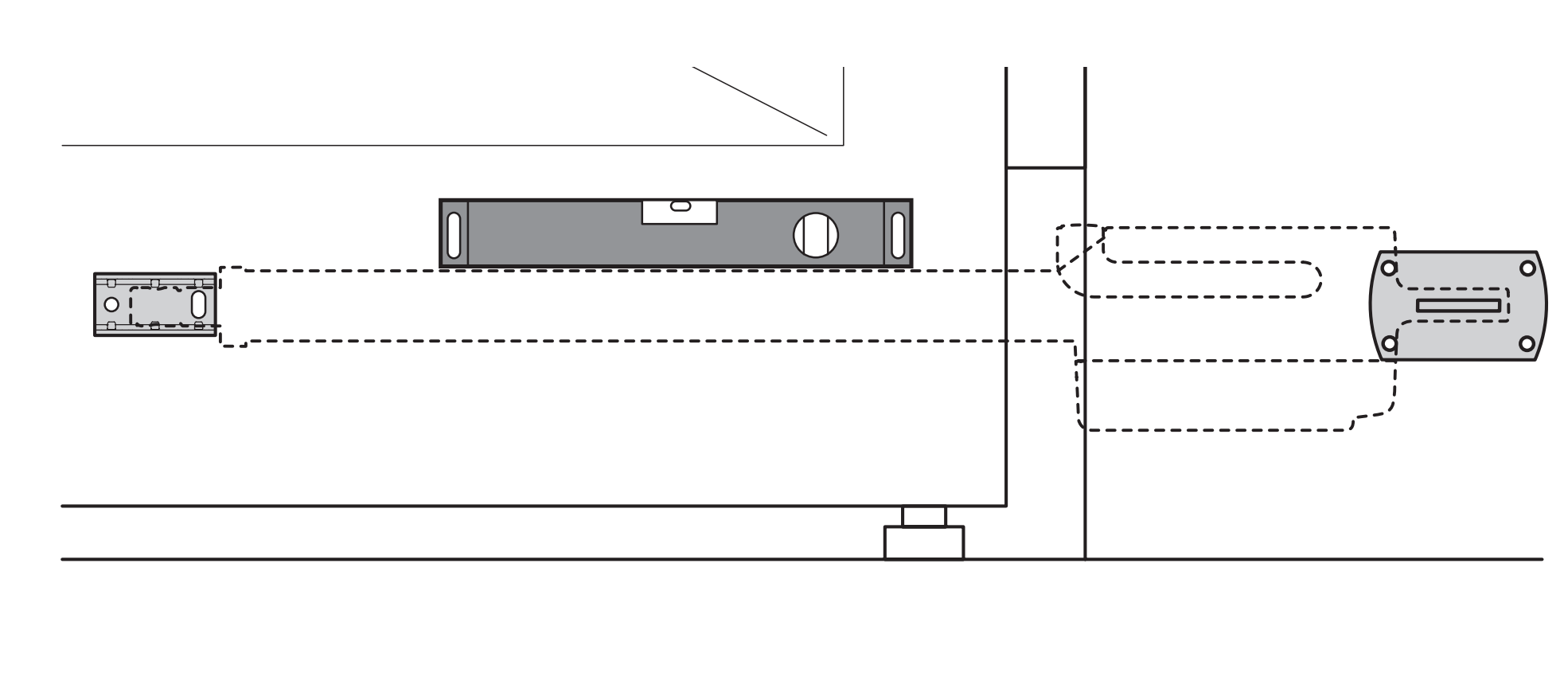

Montering af beslagene
- Fastlæg placeringen af det forreste og bageste beslag ud fra geometrien og den ønskede åbningsvinkel. Fastgør det bageste beslag, kontrollér at det er vandret, og hæng motoren på det.

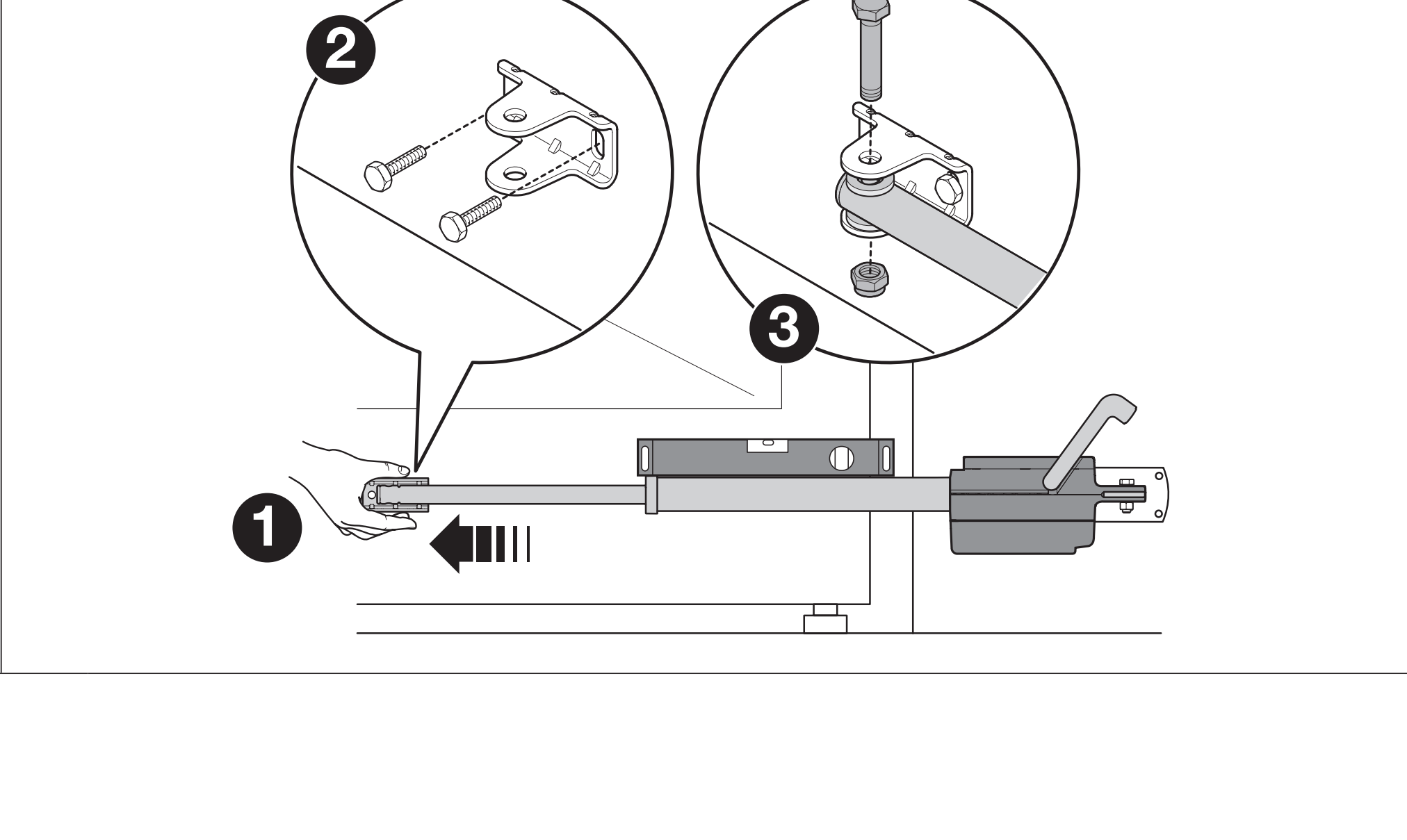

- Frigør motoren med nøglen. Kør stempelstangen helt ud, og placer det forreste beslag midlertidigt på fløjen som vist på monteringstegningen.
- Ret motoren ind, forbind stempelstangen med det forreste beslag, og fastgør tappen. Bevæg fløjen manuelt gennem hele bevægelsesbanen, og kontrollér, at den når det åbne stop uden at binde.
- Frakobl stempelstangen fra det forreste beslag, fastgør beslaget permanent, og tilslut motoren igen. Under svejsning må motoren ikke være tilsluttet strømforsyningen eller udsættes for svejsestrøm eller varme.
- Kontrollér tapperne, fastgørelsen og hele den manuelle bevægelse. Før indlæring skal fløjen flyttes cirka halvvejs gennem bevægelsesbanen, og motoren skal låses.
Tilslutning af motoren og den magnetiske encoder
Motoren drives med 24 V DC og må ikke tilsluttes direkte til 230 V. Netforsyningen tilsluttes styreenheden. Motoren har to klemmer MOTOR og to ENCODER; beskyttelseslederen tilsluttes en separat jordingsskrue.
| Ledning | Tilslutning og længde |
|---|---|
| Motor | 3 × 1,5 mm², højst 10 m: to motorledere og PE. MOTOR tilsluttes den tilsvarende udgang M1 eller M2 på styreenheden. |
| Encoder | 2 × 1 mm², højst 10 m. ENCODER tilsluttes den tilsvarende ENC-indgang for den samme motor. ENC-polariteten skal ikke overholdes. |
| Fælles kabel | Motor- og encoderledningen kan erstattes af ét kabel 5 × 1,5 mm² inden for den angivne længde. Beskyttelseslederen skal fortsat være separat og tilsluttet PE. |
| Én fløj | Tilslut motoren til M2 og dens encoder til den tilsvarende ENC-indgang for motor 2. M1 forbliver fri. |
| To fløje | M2 styrer den fløj, der åbner først; M1 styrer den fløj, der lukker først. Hver motor skal have sin egen encoder korrekt tilsluttet. |
- Afbryd strømmen, fjern motordækslet, og løsn kabelforskruningen.

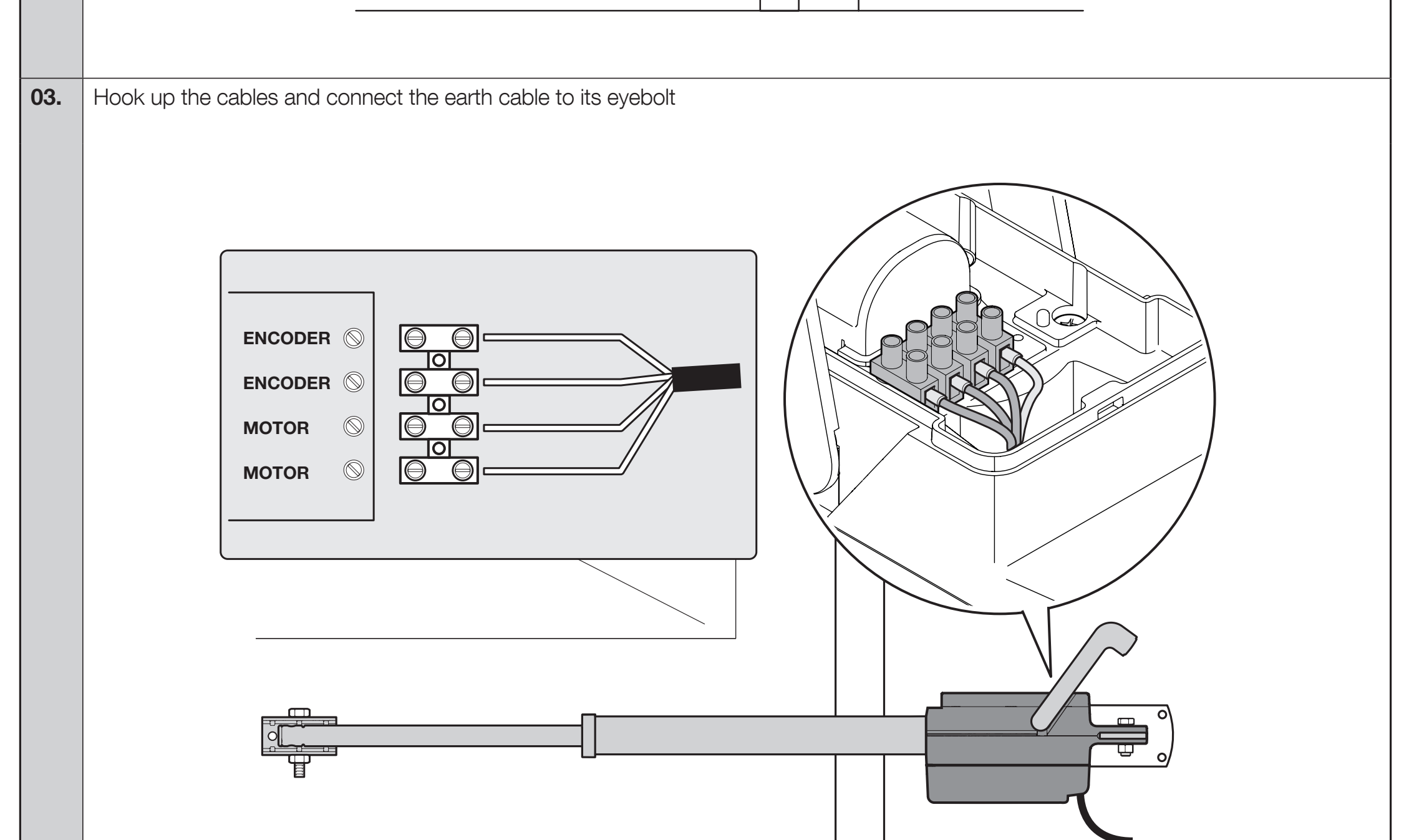

- Før kablet igennem, tilslut klemmerne MOTOR og ENCODER som vist, og tilslut PE til jordingsskruen. Forveksl ikke motorledningerne med encoderledningerne.
- Stram kabelforskruningen, kontrollér trækaflastning og tætning, og sæt dækslet på. Kablet skal have tilstrækkelig længde til motorens bevægelse og må ikke hænge fast.
- På MC824HR30 skal du kontrollere, at M/ENC passer sammen, og vælge den præcise motormodel, før du indlæser kørselsforløbet.
Motorklemmerne har ikke en fast +/−-polaritet: centralenheden ændrer polariteten afhængigt af retningen. Ved bevægelse i modsat retning kontrolleres de to motorledere, efter at strømkilderne er afbrudt; PE ændres ikke. Den fulde orientering af printkortet og diagrammet findes i ledningsdiagrammet for MC824HR30.
Tilslutning af tilbehør og dets polaritet
Tilbehøret tilsluttes til MC824HR30. TITAN-motorkablet er ikke BlueBUS. Ved hjælpestrømforsyning skal du følge mærkningerne STOP og SbS samt detaljen nedenfor.
| Tilslutning | Polaritet og elektriske data |
|---|---|

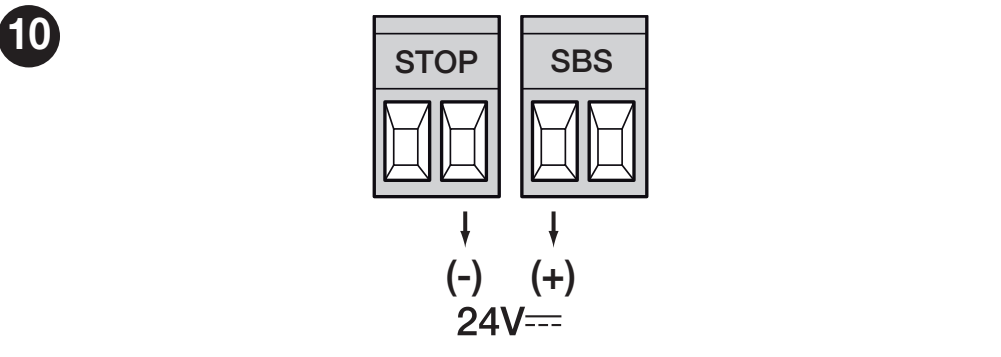

| Hjælpestrømforsyning | + venstre klemme i SbS-parret; − højre klemme i STOP-parret når mærkningerne vender som vist på billedet. 24 V DC, −30 % / +50 %, maks. 200 mA. Spændingen er stadig til stede i standbytilstand. |
| BlueBUS / NICE EPMB | Parallelt tilsluttet med to ledere, uden polaritet. 2 × 0,5 mm² op til 20 m; ved 20–40 m 2 × 1 mm². Indstil fotocellernes adresser, og gentag indlæsningen af enhederne. |
| SbS, OPEN, CLOSE | Spændingsfrie NO-kontakter. Ingen +/−; tilslut ikke ekstern spænding. |
| STOP | NO, NC eller 8,2 kΩ afhængigt af den tilsluttede sikkerhedsanordning. Indgangstypen registreres under indlæsningen; kontakten har ingen polaritet. |

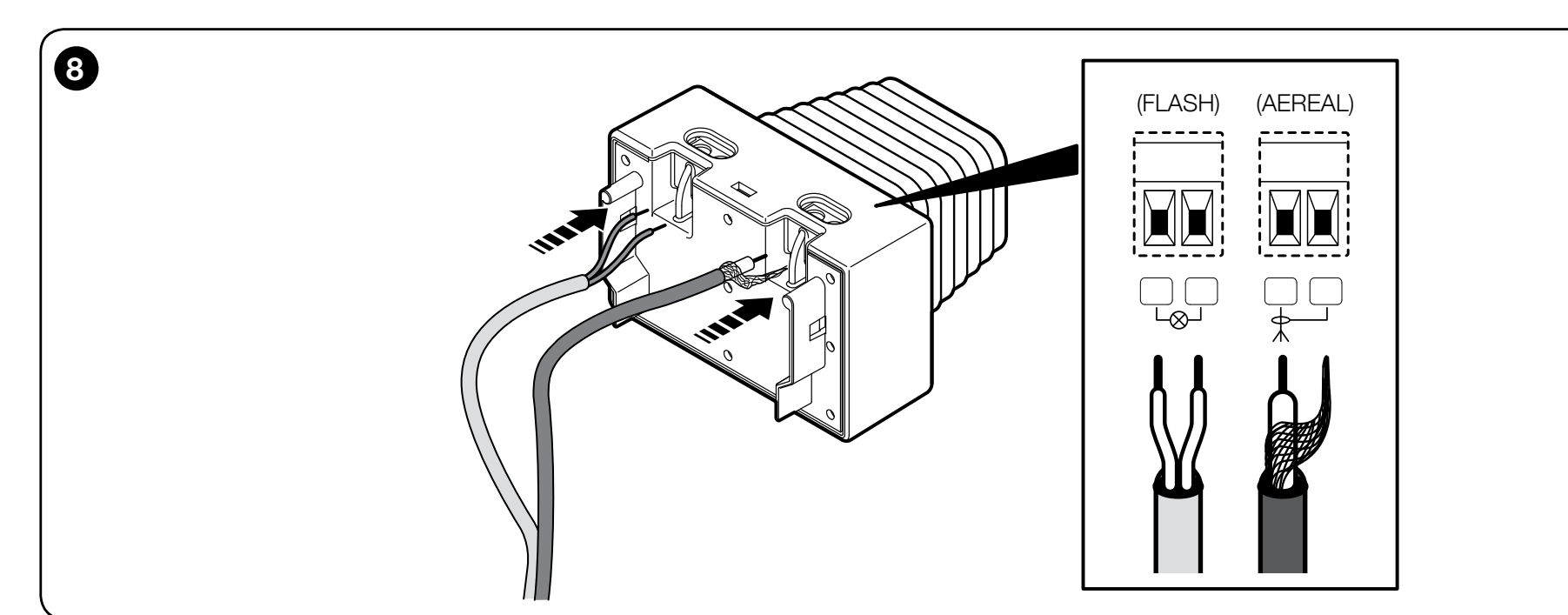

| FLASH / NICE ELDC | Udgang til advarselslys 12 V DC, maks. 21 W. Tilslut ELDC via dets FLASH-klemmepar, adskilt fra AEREAL-antennens klemmer. På ELDC-strømforsyningens klemmepar er +/− ikke angivet på diagrammet; overfør ikke mærkningen for hjælpeudgangen SbS/STOP hertil. |
| ELS / elektrisk lås | 12 V AC, maks. 15 VA; uden +/−. Vælg PLA10 eller PLA11 afhængigt af låsens mekaniske placering. |
Tilslutning af de øvrige indgange og udgange findes i den komplette klemmetabel for MC824HR30. Bro ikke sikkerhedsanordninger over, blot for at få porten til at køre.
Første opstart med MC824HR30
Konsoller, endestop, motor- og encoderledninger samt sikkerhedsanordninger skal være monteret, før strømmen tilsluttes. Hold hele portområdet frit under indlæring af bevægelserne.
| Trin | Handling på centralenheden |
|---|---|
| 1. Kontrol af tilslutninger | Kontrollér motoren og dens ENC, beskyttelsesledere, fotoceller og STOP. Ved én portfløj anvendes M2. |
| 2. Valg af motor | Indstil den præcise type TTN6024HS på vælgeren Motor Type i henhold til tabellen og det originale billede af vælgeren. Valget foretages, før endepositionerne indlæres. |
| 3. Indlæring af enheder | Indlæs de tilsluttede BlueBUS- og STOP-enheder i henhold til proceduren for første opstart af MC824HR30. Gentag, når enheder tilføjes eller fjernes. |
| 4. Indlæring af positioner | Frigør låsen, sæt portfløjene i en passende startposition, og lås igen. Brug proceduren for indlæring af positioner for den valgte tilstand. Stop straks indlæringen, hvis retningen eller rækkefølgen er forkert. |
| 5. Afprøvning af anlægget | Kontrollér fuld åbning og lukning, portfløjenes overlapningsrækkefølge, nedbremsning og alle sikkerhedsanordninger. Overdrag først porten derefter. |
Programmering og fjernbetjening
TITAN TTN6024HS har ingen egne indstillingsknapper. Den indstilles med de tre knapper på MC824HR30: OPEN, STOP/SET og CLOSE. Automatisk lukning, pause, kraft, hastighed, nedbremsning og forsinkelse af portfløjene indstilles på centralenheden efter den enkelte ports behov.
| Indstilling | Fremgangsmåde |
|---|---|
| Niveau I og II | De komplette programmeringstabeller for MC824HR30 indeholder områder, LED-værdier og fabriksindstillinger. |
| Kraft og nedbremsning | Ændring af kraftindstillingen erstatter ikke reparation af en port, der går trægt. Gentag funktions- og sikkerhedstesten efter justering. |
| Fjernbetjeninger NICE MYGO4 | Parres på modtageren NICE OXIBD i henhold til proceduren for radiostyring. Indlæring af senderen er adskilt fra indlæring af kørselsforløbet. |
| Sletning eller nulstilling | Følg proceduren for den pågældende centralenhed eller modtager. Nulstilling af printkortet og sletning af radiomindet er forskellige handlinger. |
Drift ved strømsvigt
Uden batteri skal porten frigøres med nøglen. Brug følgende til automatisk backup af den aktuelle centralenhed: NICE PSS324. Batteriet tilsluttes centralenhedens dertil beregnede stik, når montering, indlæring og afprøvning er afsluttet; det følger ikke med den separate motor.
Ved brug af NICE PS124 eller den ældre PS324 sammen med MC824HR30 der kræves en reduktion NICE CABLA11 og på styreenheden skal Standby være slået fra (niveau I, L4 = OFF). En reduktion alene er ikke nok uden den korrekte indstilling. Du kan finde flere oplysninger i tilslutning af backupstrømforsyningen MC824HR30.
Solstrømsforsyning SOLEMYO
NICE SOLEMYO SYKCE30 muliggør strømforsyning uden nettilslutning til en egnet installation efter vurdering af det daglige antal cyklusser, tilbehørets strømforbrug og solforholdene. For SOLEMYO skal du slå Standby til. Netstrøm og solstrøm må ikke tilsluttes samtidigt. Denne indstilling er anderledes end ved brug af PS124/PS324 med CABLA11.
Fejlfinding
| Symptom | Kontrollér |
|---|---|
| Motoren bevæger sig ikke | Strømforsyningen og styreenhedens signaler, om gearet er blokeret, MOTOR-tilslutningen og den tilhørende ENC. Brug MC824HR30-diagnostik. |
| Bevæger sig i den modsatte retning under indlæring | Afbryd indlæringen. Kontrollér motorledningerne og den valgte model, når alle strømkilder er frakoblet. Beskyttelseslederen forbliver tilsluttet PE. |
| Stopper eller kører tilbage | Kontrollér først mekanikken, geometrien og stoppene manuelt. Kontrollér derefter sikkerhedsindgangene og den tilhørende enkoder. Mere kraft løser ikke mekanisk modstand. |
| Portfløjene overlapper forkert | Tildelingen af M1/M2, deres ENC og åbnings-/lukkeforsinkelsen i forhold til overlapningen. Gentag den nødvendige indlæring. |
| Knappen virker, men fjernbetjeningen gør ikke | Kontrollér senderen, batteriet og radiomodtagerens hukommelse i henhold til parring af fjernbetjeninger. |
| Virker ikke ved strømsvigt | Batteriets tilstand og tilslutning; ved PS124/PS324 også CABLA11 og Standby OFF. Kontrollér kravene til backupforsyningen. |

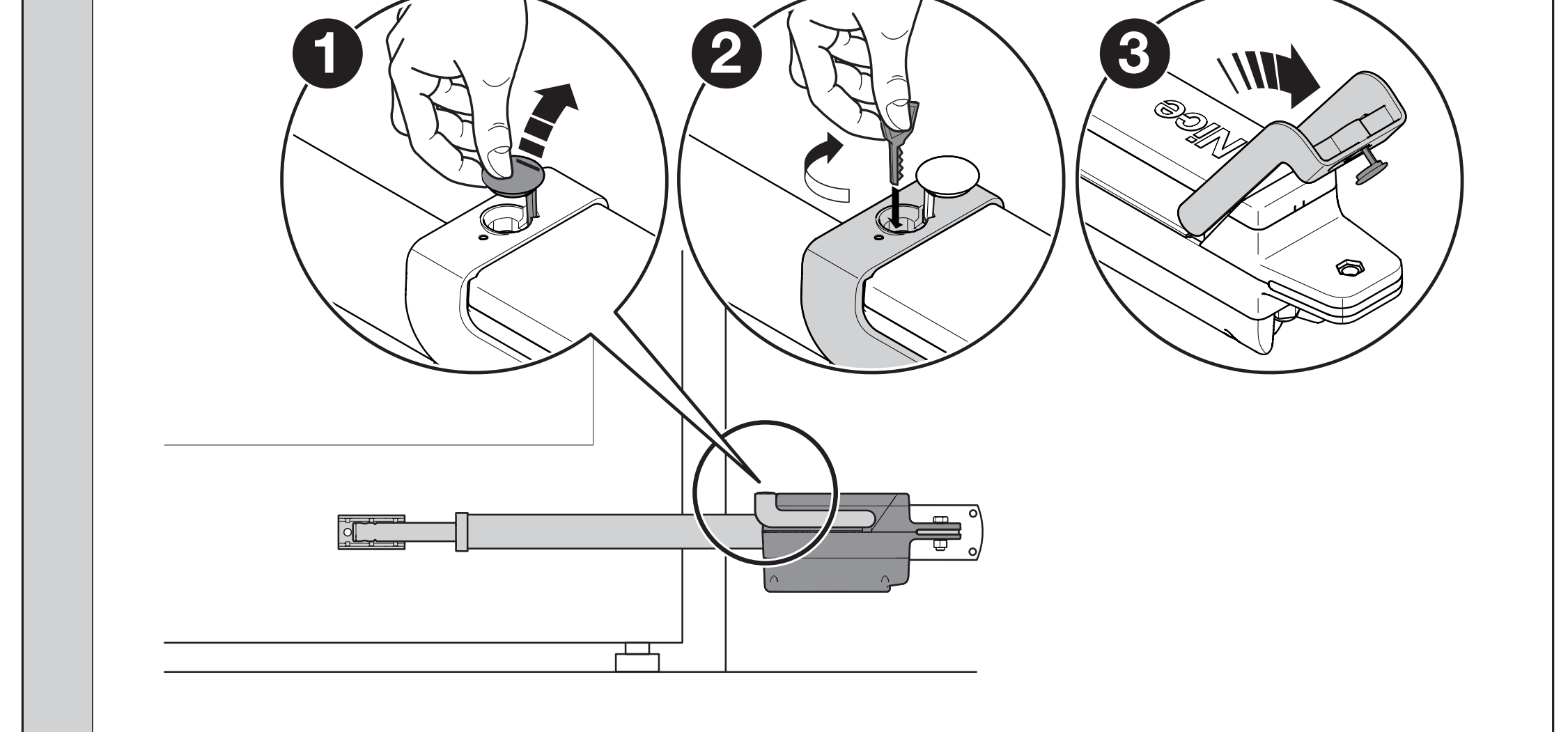

Manuel frigørelse og fastlåsning
- Stands porten, og sørg for, at portfløjen ikke kan bevæge sig af sig selv. Fjern gummidækslet over frigørelsen.
- Sæt nøglen i, og drej den 90° med uret. Portfløjen kan nu åbnes eller lukkes manuelt.

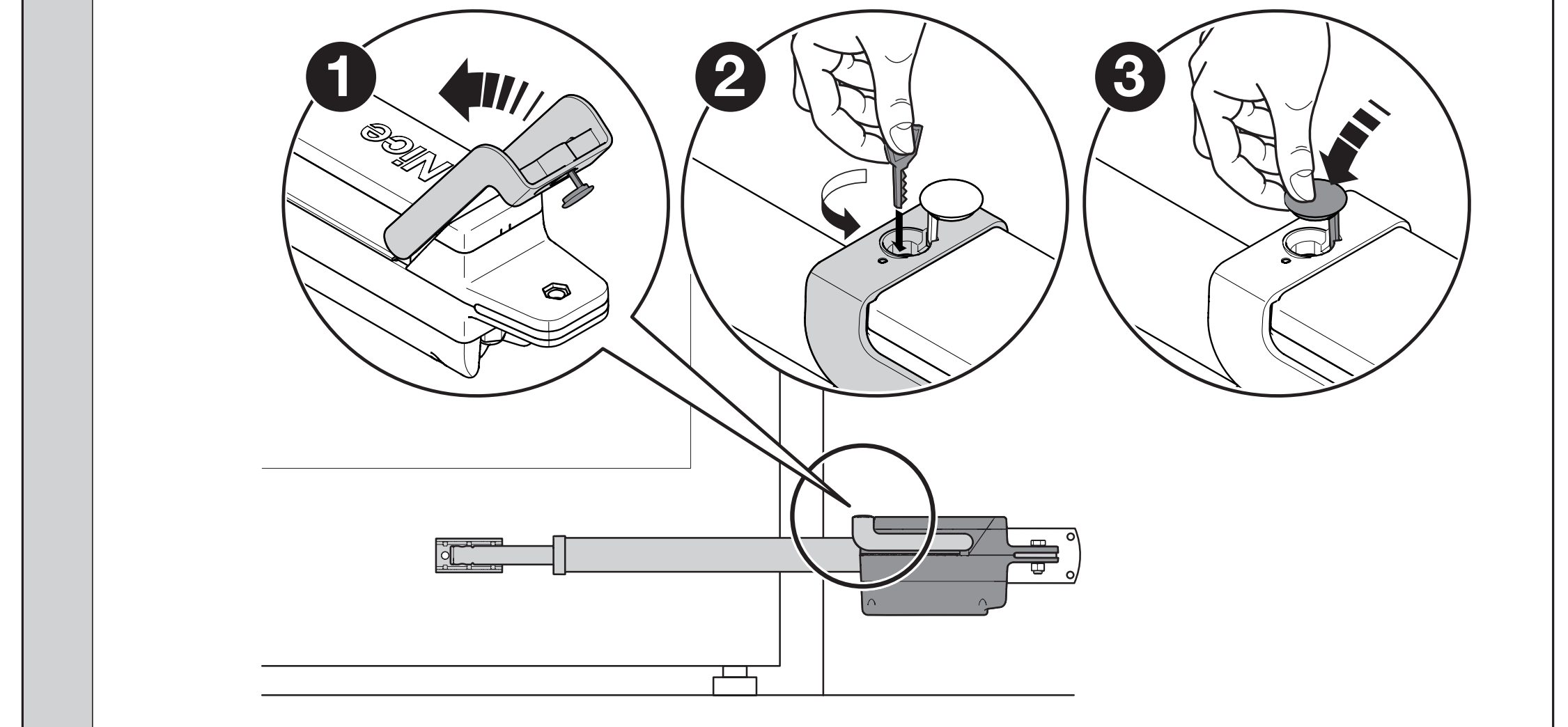

- Før automatisk drift genoptages, skal portfløjen flyttes cirka halvvejs langs sin bane. Drej nøglen 90° mod uret og sæt dækslet på igen.
- På en dobbeltfløjet port skal hver motor frigøres eller fastlåses separat.
Sikkerhedstest og overdragelse
- Når portfløjen er frigjort, skal den kunne åbnes og lukkes manuelt med en kraft på højst 390 N. Dette er en test af den mekaniske bevægelse, ikke en tilladt stødkraft mod en person.
- Fastlås motorerne, og afprøv åbning, lukning og standsning. Kontrollér stoppene, portfløjenes overlapning og at slutpositionerne nås.
- Afprøv fotoceller, STOP, sikkerhedslister og øvrige sikkerhedsanordninger enkeltvis. Hvis sikkerheden bygger på kraftbegrænsning, skal montøren måle stødkraften og kontrollere, at installationen er sikker.
- Motorens kraft indstilles af styreenheden; motorens maksimale kraft i de tekniske data er ikke en sikker kontaktkraft over for en person.
- Overdrag først porten, når alle tests er bestået, og ejeren er blevet instrueret i betjening, frigørelse og vedligeholdelse. Børn må ikke lege med betjeningen eller opholde sig i portens bevægelsesområde.
Regelmæssig vedligeholdelse
Sørg for, at porten kontrolleres mindst hver 6 måneder. Kontrollér, at beslag og skruer sidder fast, og undersøg for korrosion, slid på bolte og bevægelige dele samt kabler, kabelgennemføringer og pakninger. Strømmen skal være afbrudt. Udskift beskadigede dele. Når strømmen er tilsluttet igen, skal hele portens funktions- og sikkerhedstest gentages. Forsøg ikke at afhjælpe en mekanisk fejl ved at øge kraften.
Tekniske specifikationer for TTN6024HS
| Parameter | Værdi |
|---|---|
| Udførelse | Irreversibel lineær aktuator med magnetisk enkoder |
| Motorens strømforsyning | 24 V DC fra en kompatibel styreenhed |
| Styreenhed | MC824H; i øjeblikket MC824HR30 separat |
| Grænser for hver portfløj | 6 m / 450 kg; kombination i henhold til diagrammet |
| Stempelstangens hastighed | 0,027 m/s = 2,7 cm/s |
| Maksimal strøm / effektforbrug | 7 A / 150 W |
| Kraft | 1 900 N |
| Slaglængde | 680 mm |
| Driftscyklus | Kontinuerlig drift ifølge producenten; driftsforholdene skal vurderes for hele porten og styringen |
| Kapslingsklasse | IP54 |
| Driftstemperatur | −20 til +55 °C |
| Husets mål | 1 080 × 105 × 170 mm |
| Monteringslængde L | 1 030–1 710 mm afhængigt af stempelstangens udtræk |
| Motorens vægt | 9 kg |

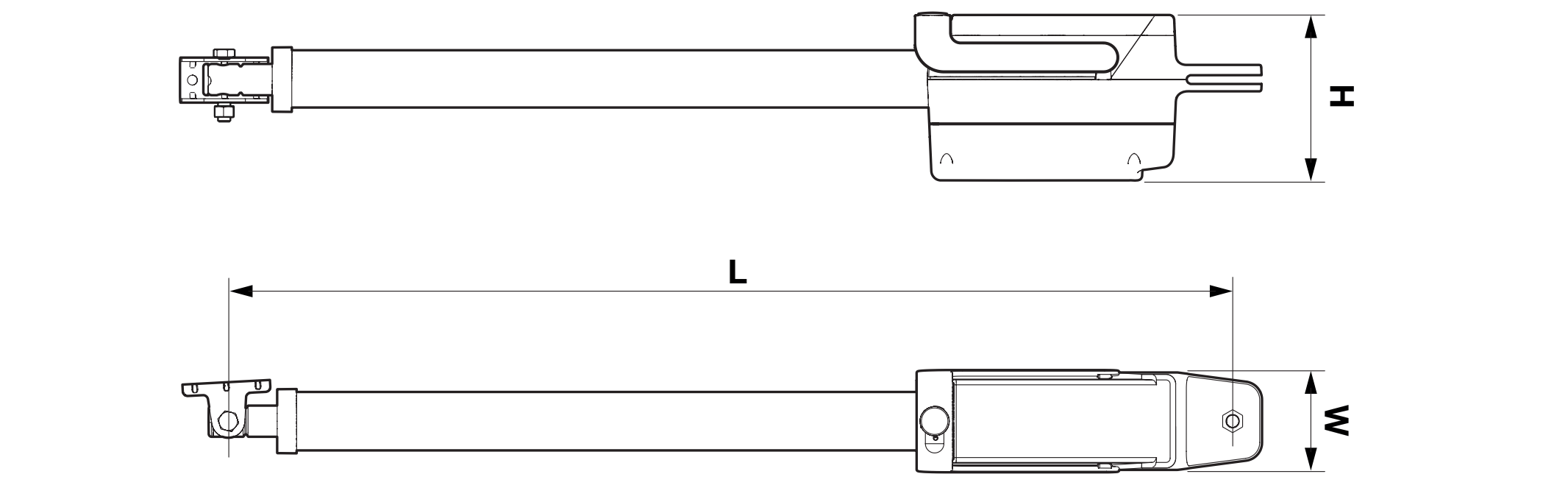

Monteringslængden L på tegningen og husets mål er forskellige mål. Når du vurderer pladsen, skal du også tage højde for beslag, portfløjens bevægelse og adgang til dækslet.
