NICE Moonclever MC424LR10 – styreenhed til 24 V-drev til svingporte i Wingo-serien
RESTSALG| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
2.234,23 kr. inkl. moms
| Vægt |
|---|
| 1,50 kg |
Beskrivelse af produktet NICE Moonclever MC424LR10 – styreenhed til 24 V-drev til svingporte i Wingo-serien
Styreenhed NICE MC424LR10 er erstattet af en fuldt kompatibel nyere model NICE MC424LR30.
NICE Moonclever MC424LR10 er en styreenhed til automatisering af enkeltfløjede, eller dobbeltfløjede porte. Drev der er kompatible med den, skal have en strømforsyning på 24 V DC.
- Styreenheden åbner og lukker (og stopper) en dobbeltfløjet port synkront. Det er naturligvis også muligt at betjene én motor til en enkeltfløjet port.
- Kan bruges til porte, der åbner både indad og udad på grunden.
- Trådløs fjernbetjening fjernbetjening (med antenne op til 150-200 m).
- Porten kan også betjenes med ledning via en knap, en videodørtelefon og meget andet tilbehør (se alle måder at åbne porten på).
- Sikker drift takket være:
- muligheden for at tilslutte fotoceller der beskytter gennemkørslen med en infrarød stråle. Hvis strålen afbrydes, stopper porten og begynder at åbne (eller lukke, eller stopper den),
- samt den indbyggede følsomhed over for mekaniske forhindringer: Hvis porten rammer en genstand eller en person, fortsætter motorerne ikke med at presse, men stopper og kører den modsatte vej,
- og ikke mindst den sikre, lave forsyningsspænding på 24 V til motorer og tilbehør.
- Med tilsluttet backupbatteri kan porten uden problemer udføre 10 manøvrer ved strømsvigt.
- Med tilsluttet elektrisk lås låses porten automatisk i lukket position, så portfløjene ikke giver efter. Det er især nyttigt ved længere fløje på over 3 m.
- Med et enkelt tryk på knapperne bevæger styreenheden selv motorerne mellem helt åben og helt lukket position og gemmer slutpositionerne i hukommelsen.
- Mulighed for at nulstille til fabriksindstillingerne (fjernbetjeningerne slettes separat).
Udelukkende kompatibel med de specifikt opregnede drev til hængslede porte:
Styreenheden MC424LR10 indeholder styreenheden MCA2R10, som er monteret i en standardiseret plastboks Moonclever. Den har en indbygget radiomodtager og har desuden et stik af typen SM til tilslutning af endnu en radiomodtager (SMXI, OXI, ...) fra fjernbetjeninger (Flor, Era Flor, Era One, Era Inti, ...).
Takket være 24 V er den også velegnet til NICE Solemyo-solsystemet, som gør det muligt at få strømforsyning på steder uden adgang til elektricitet. Det er også muligt at forsyne styreenheden med NICE PS124-backupbatteri, som i flere timer efter strømsvigt gør det muligt at udføre flere åbnings- og lukningsmanøvrer med den hængslede port. Når standbytilstand er aktiveret, bruger styreenheden med tilsluttet radiomodtager kun 2 W (ved strømforsyning fra PS124-batteri, eller Solemyo-solsystemet, er forbruget kun 0,1 W).
Diagnostik ved hjælp af diagnostik-LED.
Når fløjens længde er registreret, indstilles accelerations- og decelerationsintervallerne automatisk ved åbning og lukning. Det er desuden muligt at indstille styrke, hastighed, åbning for fodgængere osv. se programmering af drivenhedens styreenhed. Registrering af forhindringer under hele portfløjens bevægelse sikrer sikker drift af motorerne.
NICE Moonclever MC424LR10-styreenhed er velegnet til de klimatiske forhold i Slovakiet og opfylder alle europæiske sikkerhedsstandarder.
Tilbehør, der er kompatibelt med NICE Moonclever MC424LR10-styreenheden
Vi anbefaler, at du køber kompatibelt ekstraudstyr til styreenheden:
| Hvad | Hvorfor | Type |
|---|---|---|
| Blinklys | Blinklyset signalerer, at porten er i bevægelse, ved at blinke – velegnet ved udkørsler med dårligt udsyn. Det har desuden en indbygget antenne, som giver fjernbetjeningen længere rækkevidde. | - Era Light (EL24, ELDC) - Lucy (LUCY24) - Moonlight (ML24T) |
| Fotoceller | De registrerer forhindringer, når porten lukker, og standser bevægelsen – så porten ikke rammer biler eller personer. | - Era Photocell (EPS, EPM, EPL) - BF - Moon (MOF, MOFO) |
| Sender |
Til fjernbetjening af porten. |
- FloR (Flo2R-s, Flo4R-s) |
| Modtager | Ikke nødvendig til fjernbetjening af porten, da styreenheden NICE-MCA2R10 allerede har en indbygget modtager. | - OXI - SMXI |
| Antenne | For længere rækkevidde på fjernbetjeningen. | - indbygget i blinklyset ML24T, EL24, ELDC - kun ABFKIT-antenne, eller ABF |
| Tastatur | Hvis du glemmer fjernbetjeningen, eller hvis der ofte kommer mange køretøjer eller personer, og du ikke vil udlevere en fjernbetjening til alle eller åbne porten manuelt. | - EDSWG |
Manual til NICE Moonclever MC424LR10-styrecentral
Manualen til NICE Moonclever MC424LR10-styrecentralen kan indtil videre kun downloades på engelsk:
Manual til NICE Moonclever MC424LR10-styrecentral
Montering af NICE Moonclever MC424LR10-styrecentral

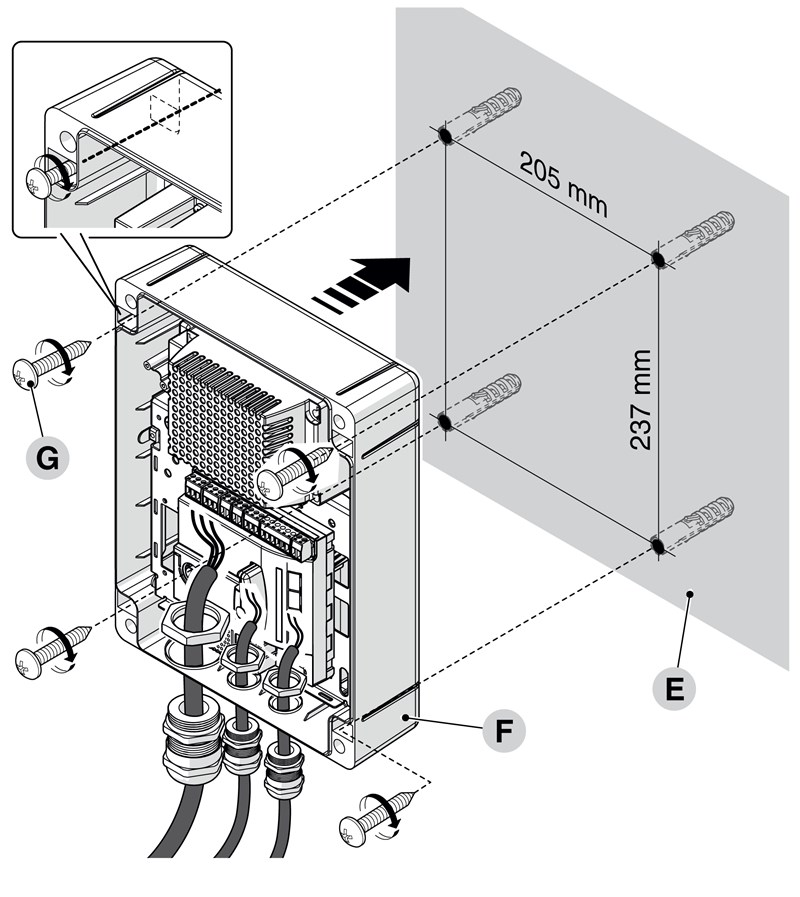

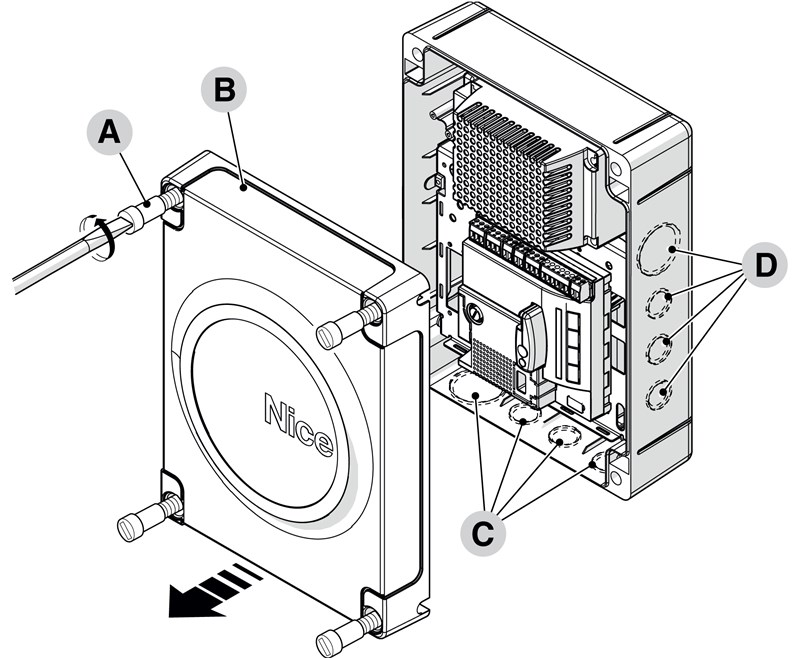

Montering af styrecentralen i en standardmonteringsboks Moonclever foregår ved fastgørelse med fire skruer:
 |
 |
| 1. Skru plastskruerne i dækslet ud | 2. Fastgør styreenhedens boks med fire rawlplugs |
|---|

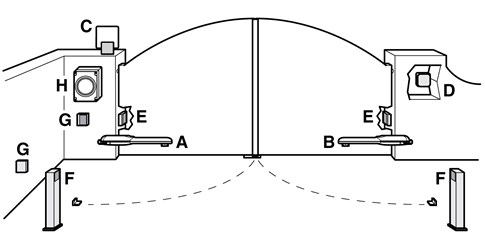

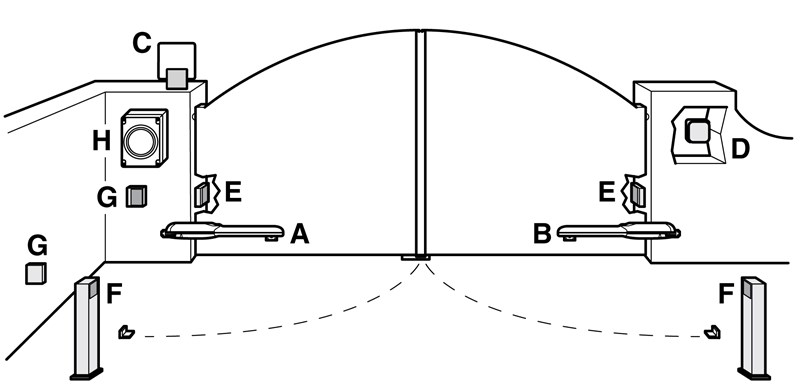

Typisk (valgfri) tilslutning af drivenhedens styreenhed med tilbehør ser således ud:
Liste over tilbehør
|
|
Bemærkning om fotoceller:
| 5. | FOTO | Fotocellerne har ingen effekt under åbning. Hvis strålen afbrydes, mens porten lukker, vender porten og åbner. |
|---|---|---|
| 6. | FOTO1 | Fotocellerne standser portens bevægelse både under åbning og lukning. |
| 7. | FOTO2 | Fotocellerne har ingen effekt under lukning. Hvis strålen afbrydes, mens porten åbner, vender porten og lukker. |
Tilslutning af NICE Moonclever MC424LR10-styreenheden
Husk at afbryde strømforsyningen, før du tilslutter, frakobler eller ændrer tilslutningen motoren både til lysnettet og til ekstraudstyr, enten ved at slå afbryderen fra, tage strømforsyningens sikring ud, eller frakoble reservebatteriet. Vent, indtil alle LED'er er slukket.

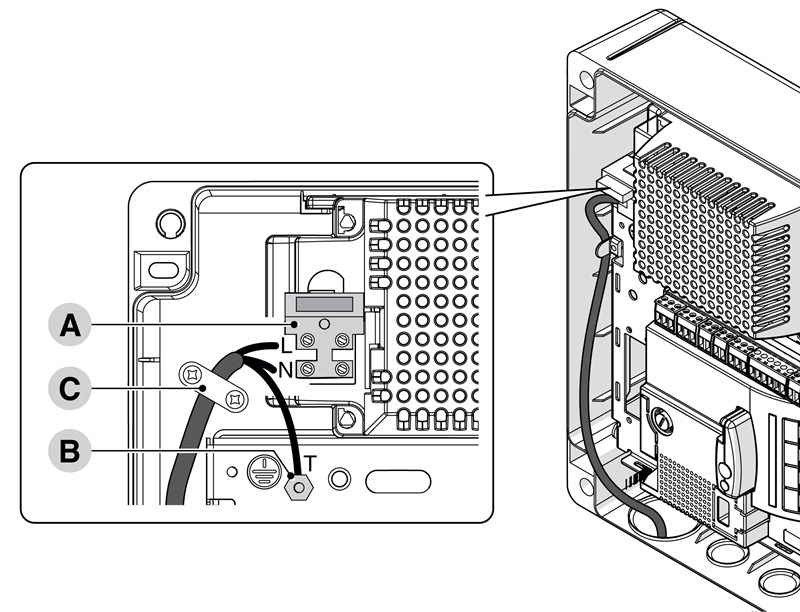

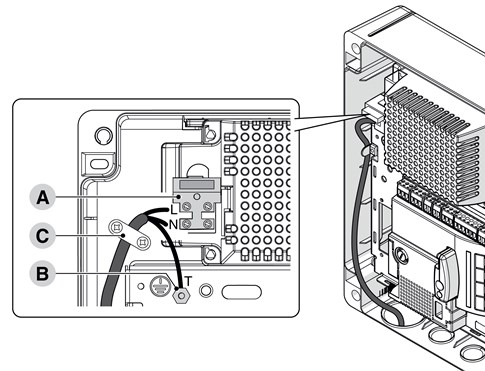

...til lysnettet
For at motoren kan fungere grundlæggende, skal du blot føre strømforsyningen frem til motorens styreenhed .
- Skru kabelholderen af C
- Tilslut fasen til klemrækken A til den klemme, der er mærket L
- Tilslut nulledningen til klemrækken A, til den klemme, der er mærket N
- Skru jordledningen fast til punkt B mærket T
...til ekstraudstyr

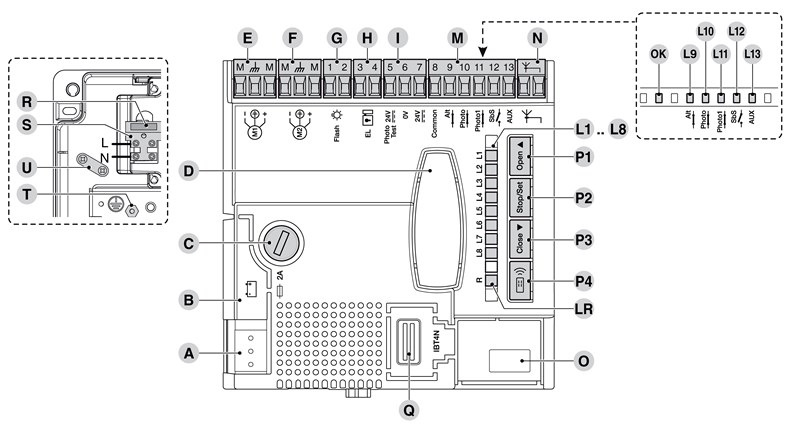

Til styreenheden kan følgende ekstraudstyr tilsluttes:
| A. | Stik 24 V-strømforsyning |
|---|---|
| B. | Stik til tilslutning af NICE PS124-reservebatteri, eller NICE Solemyo-solsystemet. |
| C. | Sikring til styreenheden, type F 2A |
| D. | Stik NICE SM til radiomodtager (f.eks. SMXI, OXI) |
| E. | Tilslutning af primær motor M1 (starter først under lukning; hvis den ikke er tilsluttet, registrerer styreenheden automatisk porten som enfløjet) |
| F. | Tilslutning af sekundær motor M2 (starter først under åbning) |
| G. | Udgang til signallampe |
| H. | Udgang til portindikator, eller elektrisk lås (afhængigt af indstillingen i programmeringen) |
| I. | 24 V DC-forsyning til tilbehør, Standbytilstand og FOTOTEST |
| L9...L13. | Indgangs-LED'er |
| OK | "OK"-LED |
| L1..L8 | Programmerings-LED'er |
| LR | LED til programmering af fjernbetjeninger |
| M. | Indgange til tilsluttede enheder, fotoceller, knapper osv. |
| N. | Indgang til antenne (f.eks. ABF, ABFKIT, eller indbygget i ML24T-blinklyset) |
| O. | Vælgerkontakter til valg af motormodel |
| Q. | IBT4N-stik til diagnosticering og programmering (til professionel brug) |
| R. | Strømforsyningssikring |
| S. | Strømforsyningens klemrække (L=fase, N=nul) |
| T. | Jordforbindelse |
| U. | Holder til forsyningskabel |
| P1,P2,P3 | Programmeringsknapper |
| P4. | Knap til programmering af fjernbetjeninger |
Standardtilslutningsdiagrammer:
Ledningerne kan tilsluttes styreenhedens klemrækker på tre hovedmåder:
| Med standbytilstand | Uden standbytilstand | |
|---|---|---|
| Uden FOTOTEST | Med FOTOTEST | |
 |
 |
 |
| Et minut efter den seneste manøvre går styreenheden i energisparetilstand, hvor alle ind- og udgange slukkes. Aktivering af standbytilstanden angives af OK-LED'en (LED P1), som blinker langsommere (én gang hvert 4. sekund) end normalt (én gang i sekundet). Standbytilstand er påkrævet ved tilslutning af NICE Solemyo-solsystemet og også ved tilslutning af NICE PS124-backupbatteri. | Tilslutning uden standbytilstand og uden FOTOTEST. Enheden har et normalt energiforbrug, og manøvren startes, selvom en af sikkerhedsfotocellerne svigter. | FOTOTEST kontrollerer, at fotocellerne FOTO, FOTO1 og FOTO2 fungerer korrekt, inden manøvren startes (dvs. hver fotocelle forsynes separat). Hvis en fotocelle ikke fungerer korrekt, startes manøvren ikke. Hvis nogle af fotocellerne ikke anvendes, skal terminalen forbindes med indgang nr. 8 (fælles indgang). |
Tilslutning med standbytilstand er standarden; den kan kun fravælges ved tilslutning med FOTOTEST. Det fungerer sådan, at enten er standbytilstand tilsluttet, eller også er FOTOTEST tilsluttet, eller også er ingen af delene tilsluttet.
Ledningsføring til de enkelte klemmer
NICE MCA2-styreenheden i styringscentralen NICE Moonclever MC424L har følgende ind- og udgange til ekstraudstyr:
| Indgang | Formål | Beskrivelse | Kabeltype |
|---|---|---|---|
| L-N-I | Strømforsyning | Hovedstrømtilførsel. | 3×1,5mm2 |
| 1-3 | Motor M1 | Strømforsyning til den primære motor M1. | 3×1,5mm2 |
| 1-3 | Motor M2 | Strømforsyning til den sekundære motor M2 (hvis den ikke tilsluttes, registrerer styreenheden automatisk porten som en enkeltfløjet port). | 3×1,5mm2 |
| 4-5 | Blinklys | Udgang til ét advarselsblinklys NICE LUCY24 (eller NICE ML24T) med én 24V 25W pære. | 2×1mm2 |
| 6-7 | Portindikator S.C.A., eller elektrisk lås |
Tilslutning til indikator for åben port S.C.A. 24 Vdc, maks. 5W eller elektrisk lås 12Vac, maks. 25VA. |
S.C.A.: 2×0,5mm2 Elektrisk lås: 2×1mm2 |
| 8 |
+24 Vdc (plus +) |
To anvendelsesmuligheder, der udelukker hinanden: Hvis hverken standbytilstand eller FOTOTEST bruges, er den ikke i brug, og i stedet bruges indgang nr. 11. |
1×0,5mm2 |
| 9 | 0 Vdc (minus -) |
0 Vdc-forsyning (minus) til tilbehør | 1×0,5mm2 |
| 10 |
24 Vdc (plus +) |
Bruges som strømforsyning til tilbehør (24 Vdc, maks. 200mA) uden standbytilstand. Hvis standbytilstand bruges, er indgang 10 ikke i brug; i stedet bruges indgang nr. 8. +24 Vdc-forsyning, maks. 100mA, til fotoceller RX (modtager) ved brug af FOTOTEST. Hvis FOTOTEST ikke bruges, forsynes alle fotoceller herfra. |
1×0,5mm2 |
| 11 | Fælles indgang | Fælles indgang til tilbehør (+24 Vdc), bruges uden standbytilstand. | 1×0,5mm2 |
| 12 | STOP |
Indgang til enheder, der stopper portens bevægelse. Følgende enheder kan tilsluttes:
|
1×0,5mm2 |
| 13 | FOTO | Indgang til sikkerhedsanordninger, f.eks. fotoceller, tryklister. En afbrydelse under manøvren får portbladet til at bevæge sig i modsat retning eller stoppe. Normalt lukkede enheder tilsluttes her. | 1×0,5mm2 |
| 14 | FOTO1 | Indgang til sikkerhedsanordninger, f.eks. fotoceller, tryklister. En afbrydelse under manøvren får portbladet til at bevæge sig i modsat retning eller stoppe. Normalt lukkede enheder tilsluttes her. | 1×0,5mm2 |
| 15 | Trinvis styring | Indgang til enheder, der styrer portens bevægelse trinvist (se Trinvis styring af portens bevægelse). Normalt åbne enheder (NO) kan tilsluttes. | 1×0,5mm2 |
| 16 | AUX | Hjælpeindgang. | 1×0,5mm2 |
| 17-18 | Antenne | indgang til radiomodtagerens antenne. Antennen er normalt indbygget i advarselslampen, f.eks. NICE ML24T, eller der kan tilsluttes en separat ekstern antenne NICE ABFKIT. | Skærmet koaksialkabel: RG58 |
Tilslutning af nøglekontakt
Styreenhed NICE Moonclever MC424L er kompatibel med alle nøglekontakter i vores sortiment. Tilslutningen kan udføres på mindst to standardmåder:
| STOP og trinvis styring | Trinvis styring og hjælpeindgang |
|---|---|
 |
 |
| Drejning af nøglen mod venstre stopper straks portens bevægelse. Drejning mod højre styrer bevægelsen trinvist af porten. Bemærk: Hvis du vil aktivere standbytilstand, skal ALT tilsluttes klemme nr. 8 i stedet for klemme nr. 11. |
Drejning mod venstre udfører kommandoen programmeret til hjælpeindgangen (delvis åbning af ét portblad, delvis åbning af begge portblade, åbn, luk, udførelse FOTO2). Drejning mod højre styrer bevægelsen trinvist portens bevægelse. |
Tilslutning af STOP-indgangen
Styreenhed NICE Moonclever MC424L kan programmeres til at genkende STOP-indgangen på to måder:
- Normalt lukkede kontakter (NC) - enheder, der ved registrering åbner kontakten og dermed sender styreenheden en kommando om at stoppe porten
- Enheder med en konstant modstand på 8,2k? (f.eks. sikkerhedskanter) - styreenheden overvåger modstanden og stopper portens bevægelse, hvis modstandsværdien afviger fra standardværdien. På denne måde kan normalt lukkede kontakter (NC), normalt åbne kontakter (NO) og enheder med en konstant modstand på 8,2k? (f.eks. sikkerhedskanter) kombineres som vist i følgende tabel:
|
|
Type af første enhed | |||
| NO | NC | 8,2k? | ||
|---|---|---|---|---|
| Type af den anden enhed |
NO |  |
 |
|
| NC | |
 |
|
|
| 8,2k? | |
|
 |
|
Tilslutning af S.C.A.-indgangen – indikator for åben port eller elektrisk lås
For denne indgang kan der programmeres to funktionsmåder:
| 1. Indikator for åben port | 2. Elektrisk lås |
|---|---|
 |
 |
| Pæren, der er tilsluttet S.C.A.-indgangen, blinker langsomt, når porten åbnes, og hurtigt, når den lukkes. Når porten er åben, lyser pæren; når porten er lukket, er pæren slukket. Funktionen kan indstilles. | Samtidig sendes der ved hver åbning i tre sekunder et signal til den elektriske lås om at låse op. |

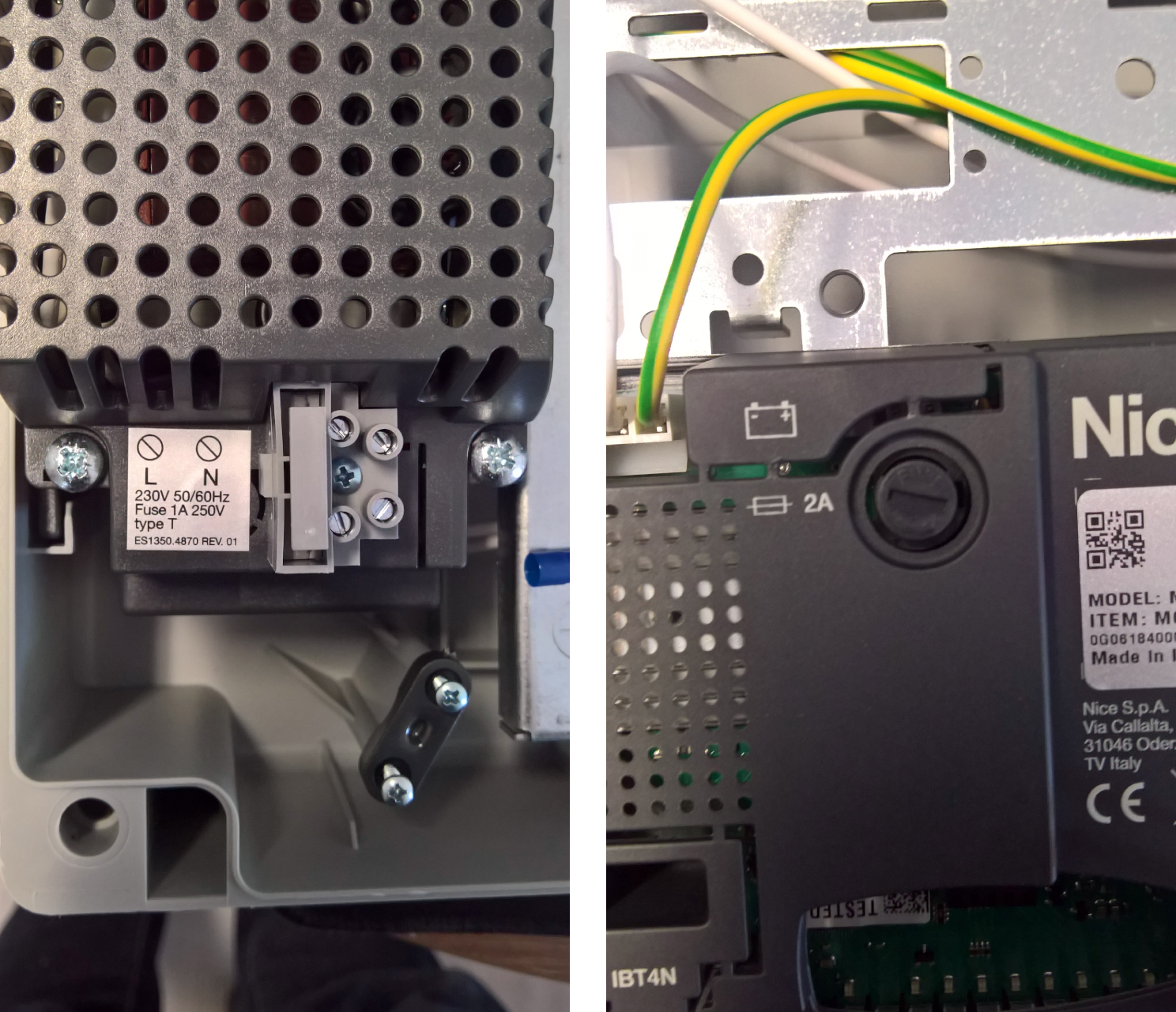

Styreenhedens sikringer
Drevet indeholder to sikringer: en til strømforsyningen (type: T 1A 250V) og en til styreenheden (type F 2A 250V).
Drevets fotoceller
Under udarbejdelse.
Opstart af styreenheden
Når styreenheden er tilsluttet strømforsyningen, bør alle LED'er blinke hurtigt i nogle sekunder, hvorefter følgende status bør være opnået:
- Spænding ca. 30 Vdc (ved brug af backupbatteri 24 Vdc) på indgangene 9-10.
- LED P1 blinker med intervaller på ét sekund. Hvis indgangene har ændret status, blinker LED'en hurtigt to gange efter hinanden.
- LED'erne for normalt lukkede kontakter (NC) lyser, og LED'erne for normalt åbne kontakter er slukket, se illustrationen:
LED'erne lyser efter følgende nøgle:
Indgang Indgangstype LED-status STOP STOP NC L1 lyser Konstant modstand på 8,2k? L1 lyser FOTO NC L2 lyser FOTO1 NC L3 lyser Trinvis styring NO L4 ikkelyser AUX NO - Delvis åbning I. L5 ikkelyser NO - Delvis åbning II. L5 ikkelyser NO - Åbn L5 ikkelyser NO - Luk L5 ikkelyser NC - Aktiv FOTO2 L5 lyser - De enkelte LED'er bør tænde og slukke, alt efter hvordan status for de tilsluttede enheder ændres
- Når der trykkes på knappen P2 bør begge motorer foretage en kort åbning, hvor den primære portfløj bevæger sig først. Afbryd manøvren ved at trykke på knappen P2 igen. Hvis portfløjene ikke begynder at åbne, men bliver stående eller begynder at lukke, skal motorernes polaritet byttes om. Hvis den sekundære portfløj bevæger sig først, skal jumperen indstilles som vist på illustrationen:
Primær portfløj, motor M2 Primær fløj, motor M1
Evaluering af portfløjens bevægelse
For at portens bevægelse skal fungere korrekt (især beregningen af accelerations- og decelerationsstrækningen samt delvis åbning), skal styreenheden selv registrere længden af portfløjenes åbningsbue. Under denne proces bevæger motorerne portfløjene fra anslag til anslag, og styreenheden registrerer portens åbningsstrækning.
Bemærk: Hvis du allerede har gennemført evalueringen af portfløjens bevægelse, skal du inden en ny evaluering slette styreenhedens hukommelse.
Kontrollér inden evalueringen af portfløjens bevægelse, at de enheder, der er tilsluttet indgangene STOP, FOTO og FOTO1 er i orden og korrekt tilsluttet. Hvis en af dem aktiveres under evalueringen, skal processen gentages. Ideelt set skal portfløjene stå cirka halvt åbne. Det opnår du ved at frigøre motorerne, flytte fløjene manuelt til en halvåben position og derefter låse motorerne igen. Når motoren er låst, skal du altid bevæge fløjen lidt manuelt, så motoren går i indgreb. Det er dog i princippet ligegyldigt, hvilken position fløjene står i inden evalueringen.
Første opstart af styreenheden (eller evaluering efter nulstilling)
- Indstil/kontrollér indstillingen af kontakterne til valg af motormodel i henhold til tabel 2.6 i styreenhedens manual.
Bemærk: Motor WG2024: 1-op, 2-ned, 3-op, 4-op; WG3524: 1-ned, 2-ned, 3-op, 4-op; TOO3024: 1-op, 2-ned, 3-ned, 4-op; TOO4524: 1-ned, 2-ned, 3-ned, 4-op; ikke-specificeret model: 1-ned, 2-op, 3-op, 4-op - Frigør fløjene manuelt, og stil dem i en mellemposition (åbning på ca. 45°). Lås motorerne igen, og træk lidt i fløjene, så motorerne går i indgreb.
- Tryk samtidig på den anden knap (STOP/SET) og den tredje knap (CLOSE) på styreenheden. Slip knapperne, når fløjene begynder at bevæge sig.
- Fløjene gennemfører følgende sekvens (evalueringen af fløjenes bevægelse kan til enhver tid afbrydes ved at trykke på STOP-knappen):
- Begge fløje åbner sig en smule.
Bemærk: Hvis de bevæger sig den modsatte vej, dvs. lukker sig en smule, skal manøvren afbrydes ved at trykke på STOP-knappen. Afbryd strømmen til styreenheden, og byt om på polariteten på begge motorer. Hvis den ene fløj begynder at åbne, mens den anden begynder at lukke, skal polariteten kun byttes om på den motor, der begynder at lukke. At bytte om på polariteten betyder, at kablerne på den pågældende motors tre motorklemmer byttes om mellem klemmen + (plus) og klemmen - (minus). - Den nederste fløj lukker helt.
Bemærk: Hvis den forkerte fløj (dvs. den øverste) begynder at bevæge sig, skal manøvren afbrydes ved at trykke på STOP-knappen. Afbryd strømmen til styreenheden, og byt om på hele motorens tre klemmer M1 og M2. - Den øverste fløj lukker helt.
- Den øverste fløj begynder at åbne, og kort efter følger den nederste fløj.
Bemærk: Hvis forsinkelsestiden ikke er tilstrækkelig, kan den ændres under programmeringen. Se kapitel 5.2.2, diode L6 »Fløjforsinkelse« - Begge fløje åbner helt.
- Den nederste fløj begynder at lukke, og kort efter følger den øverste fløj.
- Fløjene lukker helt, og styreenheden gemmer deres endepositioner i hukommelsen.
- Færdig.
Alle ovenstående faser skal gennemføres i rækkefølge uden indgriben fra dig. Hvis en fase ikke forløber korrekt, skal du stoppe den ved at trykke på knappen P1 og eventuelt justere indstillingerne og gentage processen.
Programmering af motorens styreenhed
Styreenheden MC424L giver mulighed for at programmere flere funktioner, enten ved at aktivere/deaktivere en funktion via programmering på niveau I., eller ved at indstille en forudindstillet parameter via programmering på niveau II.
Programmeringen kan ved første øjekast virke lidt kringlet og uforståelig, men når du har forstået de to grundprincipper, finder du dig hurtigt til rette i menuen med lidt fantasi.
Grundlæggende skal du forstå, at programmeringen foregår ved hjælp af tre knapper (knap P1, P2 og P3) med tilhørende LED'er (LED P1, P2 og P3) samt indikator-LED'erne L1, L2, L3, L4 og L5.
De enkelte knappers funktioner og diodernes signalering afhænger af det programmeringsniveau, du befinder dig på.
Styreenhed MCA2 indeholder tre knapper til betjening og programmering af motoren:
 |
Knap |
|---|---|
| P1 | |
| P2 | |
| P3 |
Styreenheden giver mulighed for at programmere 1 direkte funktion og 10 funktioner, der kan aktiveres/deaktiveres samt 5 funktioner, der kan indstilles (heraf findes der på den ekstra AUX-indgang yderligere 5 funktioner, der kan aktiveres/deaktiveres):
Direkte funktion
Der er én direkte funktion, nemlig at indstille portens bevægelseshastighed som i normal driftstilstand (dvs. ikke i programmeringstilstand) skiftes ved at trykke på knappen P3:
| Funktion | Aktiveret (LED P3 lyser) | Deaktiveret (LED P3 lyser ikke) |
|---|---|---|
| Bevægelseshastighed | høj hastighed (standardindstilling) | lav hastighed |
Funktioner, der kan aktiveres/deaktiveres
Der er 10 funktioner, der kan aktiveres/deaktiveres, og de indstilles under programmering på niveau I. (standardværdierne er fremhævet med fed skrift):
| Funktion | Aktiveret (LED lyser) | Deaktiveret (LED lyser ikke) |
|---|---|---|
| Automatisk lukning | Efter den indstillede pauselængde begynder porten automatisk at lukke. | Porten bevæger sig kun, når den modtager en kommando med en fjernbetjening, med en nøglekontakt, en trykknap osv. |
| Fællesanlæg | Det er nyttigt, hvis flere brugere betjener motoren og kan komme til at give modstridende kommandoer, f.eks. hvis den ene begynder at åbne porten, mens den anden også vil åbne den, men porten allerede er på vej op og derfor begynder at lukke osv. Når der først er givet en åbningskommando, ignoreres alle øvrige kommandoer, indtil porten er åbnet. | Porten betjenes trinvis: Åbn > Stop > Luk > Stop > Åbn |
| Forblink | Blinklyset blinker i 3 sekunder, før porten begynder at bevæge sig. | Porten begynder straks at bevæge sig, samtidig med at blinklyset begynder at blinke. |
| Lukning efter aktivering af fotoceller | Er kun relevant, når automatisk lukning er indstillet. Når man har passeret fotocellerne (dvs. fotocellerne er blevet afbrudt og derefter aktiveret igen), begynder porten at lukke allerede efter 4 sekunder, f.eks. når et køretøj har kørt ud. | Porten begynder først at lukke, når den indstillede pauselængde automatisk lukning. |
| Forsinkelse af den sekundære fløj | Indstiller, om den sekundære fløj begynder at bevæge sig med forsinkelse. Det er relevant, hvis den ene fløj kan skrabe mod den anden, når den bevæger sig. Det gælder også ved brug af den elektriske lås. Forsinkelsen kan indstilles i procent i programmeringen på niveau II. | Begge fløje begynder at bevæge sig samtidig. |
| Standbytilstand/fototest |
Aktiverer udgangen på klemme nr. 8: Aktiveret standbytilstand, eller aktiveret fototest. Kun én funktion kan være aktiv ad gangen. Vælg den ønskede funktion ved at følge det korrekte ledningsdiagram. |
Deaktiverer udgangen på klemme nr. 8: Deaktiveret standbytilstand og deaktiveret fototest. |
| Indikator for åben port/elektrisk lås | Udgangen på klemme 6-7 fungerer som udgang til elektrisk lås, hvilket betyder, at låsen frigøres i de første tre sekunder, mens porten åbner. | Udgangen på klemme 6-7 fungerer som udgang til indikator for åben port. Blinkemønsteret kan indstilles, se programmering på niveau I. Indstilling af blinkemønster for indikatoren for åben port |
| Modstandsbaseret STOP-indgang | Forbindelsen mellem fællesindgangen og STOP-indgangen indstilles til en konstant modstand på 8,2k? (+25 % -25 %) til f.eks. sikkerhedskantlister. Se også STOP-indgang. | Til STOP-indgangen kan du tilslutte normalt lukkede (NC) enheder, som straks standser portens bevægelse, når kredsløbet åbnes. |
| Tung port | Drevene behandler porten som tung, dvs. styreenheden tilpasser accelerationen og decelerationen efter forholdene. | Styreenheden behandler porten som let. |
| Indstilling af blinkemønster for indikatoren for åben port | Pæren, der er tilsluttet S.C.A.-indgangen blinker uregelmæssigt, mens porten åbner – jo tættere porten er på at være helt åben, desto hurtigere blinker den; jo tættere den er på at være lukket, desto langsommere blinker den. | Pæren, der er tilsluttet S.C.A.-indgangen blinker langsomt, mens porten åbner, og hurtigt, mens den lukker. Når porten er åben, lyser pæren; når porten er lukket, er pæren slukket. |
Indstillelige funktioner
Der er 5 indstillelige funktioner (standardværdierne er fremhævet med fed skrift):
| L1 lyser | L2 lyser | L3 lyser | L4 lyser | L5 lyser | ingen lyser |
|---|---|---|---|---|---|
| Pausens varighed – Indstiller, hvor lang tid der går, før porten lukker efter åbning. Er kun relevant, når automatisk lukning. | |||||
| 5 sekunder | 10 sekunder | 20 sekunder | 40 sekunder | 80 sekunder | – |
| Hjælpeindgang AUX – Aktiverer eller deaktiverer yderligere 5 funktioner. | |||||
| Delvis åbning I – åbner kun den primære fløj helt | Delvis åbning II – åbner begge fløje halvt | Kun åbning – sekvensen af kommandoer er Åbn > Stop > Åbn | Kun lukning – sekvensen af kommandoer er Luk > Stop > Luk | Fotoceller FOTO2 – aktiverer fotocellernes funktion FOTO2 | AUX-indgangen (klemme nr. 16) bruges ikke |
| Motorfrakobling efter lukning – Når porten når det lukkede endestop, trykker motoren lidt videre for at lukke porten helt. Denne funktion indstiller varigheden af motorens efterløb, så motoren ikke fortsætter med at presse mod fløjene, når porten er lukket. | |||||
| ingen frakobling | 0,3 sekunder | 0,7 sekunder | 1,3 sekunder | 2 sekunder | – |
| Motorkraft – Motorerne er følsomme over for friktion, vind og udsving i strømforsyningen. Derfor kan de ved disse forhøjede værdier registrere en forhindring, selv om der ikke er nogen. Ved at indstille en større kraft eliminerer du denne risiko. | |||||
| Lav kraft | Lavere kraft | Middel kraft | Større kraft | Høj kraft | Højest |
| Forsinkelse af den anden fløj – Indstiller den procentvise forsinkelse af den sekundære fløj. Procenten beregnes ud fra den standardstrækning, som fløjen tilbagelægger. | |||||
| 5% | 10% | 20% | 30% | 40% | – |
Programmering, niveau I.
Det forudsættes, at styreenheden er i normal tilstand, hvilket du kan kontrollere ved at se, at LED'en P1 blinker langsomt a LED P3 lyser ikke.
Til programmering på niveau I. kommer du derefter ved at trykke på og holde knapperne P1+P2 i 3 sekunder, indtil alle LED'er blinker. LED P1 holder op med at blinke og lyser konstant. Tillykke, du er nu i programmering på niveau I. på "Skærm I". På "Skærm II" kommer du ved at trykke på knappen P3 og på samme måde tilbage til "Skærm I". Hvilken "skærm" du befinder dig på, kan du se på LED'ens status P3, se tabellen.
| Skærm I | ||||
|---|---|---|---|---|
| LED P1 lyser, LED P3 lyser ikke | ||||
| L1 | L2 | L3 | L4 | L5 |
| Automatisk lukning | Fælleslukning | Forblink | Lukning efter afbrydelse af fotocellerne | Forsinkelse af sekundær portfløj |
| Skærm II | ||||
| LED P1 lyser, og LED P3 lyser også | ||||
| L1 | L2 | L3 | L4 | L5 |
| Standbytilstand/fototest | Indikator for åben port/el-lås | Modstandsbaseret STOP-indgang | Tung port | Blinkinterval for indikator for åben port |
Ved at trykke på knappen P1 bevæger du dig gennem LED'erne i retning mod højre. Når du når den femte diode L5, begynder du igen fra den første diode L1, dvs. du gennemløber valgene i en cyklus. Den aktuelt lysende diode blinker. Hvis blinket er kort, er funktionen ikke aktiv, og hvis blinket er længere , er funktionen aktiv. Du skifter mellem kort og langt blink ved at trykke én gang på knappen P2.
Når du har indstillet alle værdier til det ønskede blink (og dermed aktiveret eller deaktiveret funktionen), gemmer du programmeringen ved at trykke på og holde knapperne P1+P2 i 3 sekunder, hvorefter du vender tilbage til normal tilstand.
Hvis du er tilfreds med alt og ikke vil ændre noget, eller vender tilbage fra programmering på niveau II, eller blot vil afslutte programmeringen uden at gemme, skal du blot trykke på og holde knappen P1 i 3 sekunder.
Du kan også gå ind i programmering på niveau II. ved at trykke på og holde knappen P2 i 3 sekunder. Men først skal du vælge den funktion, hvis parameter du vil ændre.
Programmering, niveau II.
Forudsætningen er, at styreenheden er i programmering på niveau I på "Skærm I", hvilket du kontrollerer ved at sikre, at LED'en P1 lyser og LED'en P3 ikke lyser.
Vælg den funktion, du vil ændre:
| L1 | L2 | L3 | L4 | L5 |
|---|---|---|---|---|
| Pausevarighed | Hjælpeindgang AUX | Frakobling af motoren efter lukning | Motorkraft | Forsinkelse af den anden portfløj |
Gå til den ønskede diode ved gentagne, enkelte tryk på knappen P1, ligesom ved programmering på niveau I. Til programmering på niveau II. kommer du derefter ved at trykke på og holde knap P2 i 3 sekunder. LED'en P1 holder op med at lyse og begynder at blinke hurtigt. Hurra, du er nu i programmering på niveau II.
Tryk gentagne gange kortvarigt på knap P2 for at vælge den parameterværdi, du vil indstille, og tryk derefter én gang på knap P1 for at vende tilbage til programmering på niveau I.
For at gemme skal du også trykke på knapperne og holde dem nede P1+P2 i 3 sekunder (i programmering på niveau I.).
Hvis du vil afslutte uden at gemme, skal du trykke på og holde 3 sekunder, men kun på knap P1.
Det er da ikke så svært, vel? Princippet er at forstå, at selvom du stadig ser på 5 LED'er og 3 knapper, kan du ud fra LED-indikatorerne P1 og P2 se, hvor du befinder dig i øjeblikket. Måske kan denne tabel over mulige tilstande hjælpe:
| LED P1 | ||||
|---|---|---|---|---|
| Lyser | Blinker | Blinker hurtigt | ||
| LED P3 |
Lyser ikke | Programmering på niveau I. "Skærm I" |
Normal tilstand |
Programmering på niveau II. |
| Lyser |
Programmering på niveau I. |
- | - | |
For at give et bedre overblik, her er hele programmeringsdiagrammet (klik for at åbne i fuld størrelse):
Hvis du har brug for hjælp, er du velkommen til at kontakte vores tekniske support for NICE-motorstyringer.
Tilslutning af ekstra eksternt udstyr til motorstyringen
|
Hvis du skal tilslutte ekstra udstyr til motorstyringen, som kræver ekstern strømforsyning (f.eks. indikatorbelysning, nøglekontakt, kortlæsere, osv.), skal udstyret tilsluttes som vist ved siden af. Udgangsspændingen er 30 Vdc -30% til +50% (ved brug af backupbatteri 24Vdc) med en maksimal strøm på 200mA. |
||||||||||||
Styreenhedens specialfunktioner
Sletning af hukommelsen (nulstilling) på styreenheden NICE MC424LR10
Bemærk: Denne procedure sletter kun styreenhedens hukommelse; fjernbetjeningerne forbliver gemt i den.
- Tryk samtidigt på den første (OPEN) og den anden (CLOSE) knap, og hold dem nede
- Når alle LED'er L1..L8 begynder at blinke (efter ca. 3-4 sekunder), skal du slippe knapperne
- Vent 5 sekunder, hvorefter styreenheden er indstillet til fabriksindstillingerne.
For at kontrollere, at hukommelsen er slettet korrekt, skal du afbryde styreenheden fra lysnettet (eller tage strømforsikringen F1 ud) og vente, indtil alle LED'er slukker. Når strømmen tilsluttes igen, bør alle LED'er blinke i cirka seks sekunder, hvis hukommelsen er slettet helt. Hvis LED'erne kun blinkede i tre sekunder, er sletningen sandsynligvis ikke lykkedes og skal gentages.
Fejlfinding af motorstyringen
Hvis noget er uklart, eller du oplever andre problemer, er du velkommen til at kontakte vores tekniske support for NICE-motorstyringer.
Afhængigt af problemets art
Under monteringen (eller hvis motorstyringen svigter) kan du støde på nogle af følgende problemer:
|
Problem |
Mulig løsning |
|---|---|
|
Ingen LED lyser |
Kontrollér, om styreenheden får strøm. Det kan du kontrollere ved at måle på indgangene 9-10 på klemrækken; værdien skal være ca. 30Vdc eller 24Vdc ved batteriforsyning. Prøv at måle begge sikringer og udskift dem eventuelt med nye sikringer med samme specifikationer. |
|
LED'en P1 blinker regelmæssigt, men status for LED'erne L1 til L5 stemmer ikke overens med det tilsluttede udstyr |
Afbryd styreenheden fra lysnettet et øjeblik (eller tag strømforsikringen F1 ud), og vent, indtil alle LED'er slukker. Du kan være kommet til at sidde fast i programmeringstilstanden. Kontrollér derefter alle tilslutninger af udstyr på indgangene 11 til 16. Du kan eventuelt afbryde dem alle og tilslutte dem igen én ad gangen for at finde fejlen. |
|
LED P1 blinker hvert 4. sekund |
Styreenheden er i standbytilstand |
|
Fasen for registrering af portfløjens bevægelse starter ikke |
Fasen for registrering af portfløjens bevægelse starter kun, hvis du ikke allerede har udført den, eller hvis hukommelsen er slettet. Hvis bevægelsen er blevet registreret forkert, skal du først slette hukommelsen. |
|
Fase indlæring af portfløjens bevægelse er aldrig blevet udført før, men starter alligevel ikke eller opfører sig unormalt |
Kontrollér først, at alle tilsluttede enheder og sikkerhedsanordninger fungerer korrekt. Kontrollér, at ingen enhed aktiveres, mens portfløjens bevægelse indlæres. Inden selve indlæringen skal kontakt-LED'erne lyse korrekt og LED P1 skal blinke én gang i sekundet. |
|
Fase indlæring af portfløjens bevægelse blev gennemført korrekt, men manøvren starter ikke |
Kontrollér, om LED'erne for sikkerhedsanordningerne FOTO, FOTO1 og eventuelt FOTO2 (hvis de er tilsluttet) samt LED'erne for enhederne Trinvis betjening og hjælpeindgangen AUX er tændt, mens der gives en bevægelseskommando. Hvis funktionen FOTOTEST er aktiveret, men fotocellerne ikke fungerer korrekt, diagnose-LED'en blinker 4 gange. |
|
Porten bevæger sig, men standser under bevægelsen og begynder at køre i modsat retning |
I. Fotocellerne aktiveres. Der er flere muligheder:
Kontrollér tilslutningen af fotocellerne og de tilhørende LED'er. II. En anden mulighed er, at porten er for tung for motoren, eller at vindtrykket blokerer den. I så fald registrerer motoren et øget strømforbrug og opfatter situationen som en forhindring (portens bevægelse kan også standses med hånden). Diagnose-LED'en blinker én gang, hvis motor M1 har registreret forhindringen, og to gange, hvis motor M2 har registreret den. Der er to løsninger: 1. Aktivér indstillingen for tung port: Første niveau (LED P1 lyser): anden del (LED P3 lyser)
Aktivér LED L4 Tunge porte
Andet niveau
I parameteren Amperometrisk følsomhed (motorkraft) indstilles til Alle LED'er slukket: niveau 6 (maks. amperometri)
|
Diagnostik via LED P2
Under udarbejdelse.
Montering af backupbatteri på NICE MC424L-styreenheden
NICE PS124-backupbatteri er ikke standardmæssigt inkluderet i leveringen af motoren, men det kan bestilles separat. Det bruges ved strømsvigt, hvor portmotoren forsynes fra batteriet. Batteriet oplades løbende fra elnettet.
| 1. Vip låsen til fastgørelse af styreenheden op 2. Løft styreenhedens holder lidt op |
3. Vip styreenheden op 4. Skub batteriet ind under styreenheden 5. Vip låsen til fastgørelse af styreenheden ned |
6. Vip plastdækslet til stikket ud |
|---|---|---|
 |
 |
 |
Tekniske specifikationer for NICE Moonclever MC424L-styreenheden
| Model | NICE Moonclever MC424L | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Typebeskrivelse | Elektrisk styreenhed til automatisk drift af hængslede porte. Leveres inklusive NICE MCA2-styreenhed, men uden radiomodtager. | ||||||||||||||||
| Strømforsyning | 230V (+10% -10%) 50/60Hz | ||||||||||||||||
|
Effektforbrug |
170W | ||||||||||||||||
| Backupstrømforsyning | kan tilkøbes og monteres NICE PS124-backupbatteri | ||||||||||||||||
| Udgang til blinklys | til ét blinklys 24Vdc med en pære på maks. 25W (f.eks. NICE Lucy LUCY24, NICE Moonlight ML24T) | ||||||||||||||||
| Udgangsindikator (S.C.A.) | - til én 24Vdc-pære på maks. 5W (udgangsspænding +50% -30%), kan styre et lille relæ - eller til én 12Vac-pære på maks. 25W elektrisk lås |
||||||||||||||||
| FOTOTEST-udgang | 24Vdc maks. 100mA | ||||||||||||||||
| Tilbehørsudgang | 24Vdc maks. 200mA | ||||||||||||||||
| STOP-indgang | til normalt lukkede kontakter og enheder med konstant modstand på 8,2K? | ||||||||||||||||
| Radiomodtager | uden modtager, "SM"-stik til modtagere NICE SMXI, NICE OXI osv. | ||||||||||||||||
| Antenneindgang | 50? til RG-58-koaksialkabel (eller tilsvarende) | ||||||||||||||||
| Driftstid | automatisk registrering | ||||||||||||||||
| Pausens varighed | kan indstilles til 5, 10, 20, 40 eller 80 sekunder | ||||||||||||||||
| Frakobling af motoren efter lukning | kan indstilles til 0; 0,3; 0,7; 1,3 eller 2 sekunder | ||||||||||||||||
| Forsinkelse af fløjen ved åbning | kan indstilles til 5, 10, 20, 30 eller 40 % af driftstiden | ||||||||||||||||
| Forsinkelse af fløjen ved lukning | automatisk registrering | ||||||||||||||||
| Motorudgang M1 | til Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Motorudgang M2 | til Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Maksimale kabellængder |
|
||||||||||||||||
| Driftstemperatur | -20°C til +50°C | ||||||||||||||||
| Brug i saltholdige, sure og potentielt eksplosive miljøer | nej | ||||||||||||||||
| Beskyttelsesklasse | IP54 | ||||||||||||||||
| Mål | 232×310×122 (b×l×h) | ||||||||||||||||
| Vægt | 4,1kg |
Advarsel! Fås som erstatning – den nye styreenhed MCA2R30
Den nye styreenhed MCA2R30 erstatter enheden MCA2R10, hvis forgænger var enheden MCA2. Styreenheden NICE MC424LR30 er udstyret med styreenheden NICE MCA2R30 med indbygget radiomodtager. Den er kompatibel med Nice-motorerne: WG2024, WG3524, WG4024, WG5024, TOO3024, TOO4524 og XME2024.
Ændringer i styreenheden NICE MCA2R30 i forhold til MCA2R10
- Ny rækkefølge på udgangene, som ellers er uændrede.
- Nyt stik til tilslutning af backupbatteri, ved hjælp af det nye kabel CABLA11. Der tilføjes nemlig en ny backupstrømforsyning, PSS124.
- Forbedret diagnosticering.
- Lavere strømforbrug i standbytilstand.
ADVARSEL
Alle programmeringsprocedurer forbliver uændrede i forhold til den ældre styreenhed MCA2R10.
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
