Manual til en fritbærende skydeport op til 6,5 m

Teknisk vejledning · gør-det-selv-produktion · selvbærende skydeport

Fra opmåling af gennemkørslen til betonfundament, kabelføring, rullebeslag, styring og motor – samt oversigt over mål og tekniske tegninger til en gennemkørsel på 2,5 til 6,5 m.

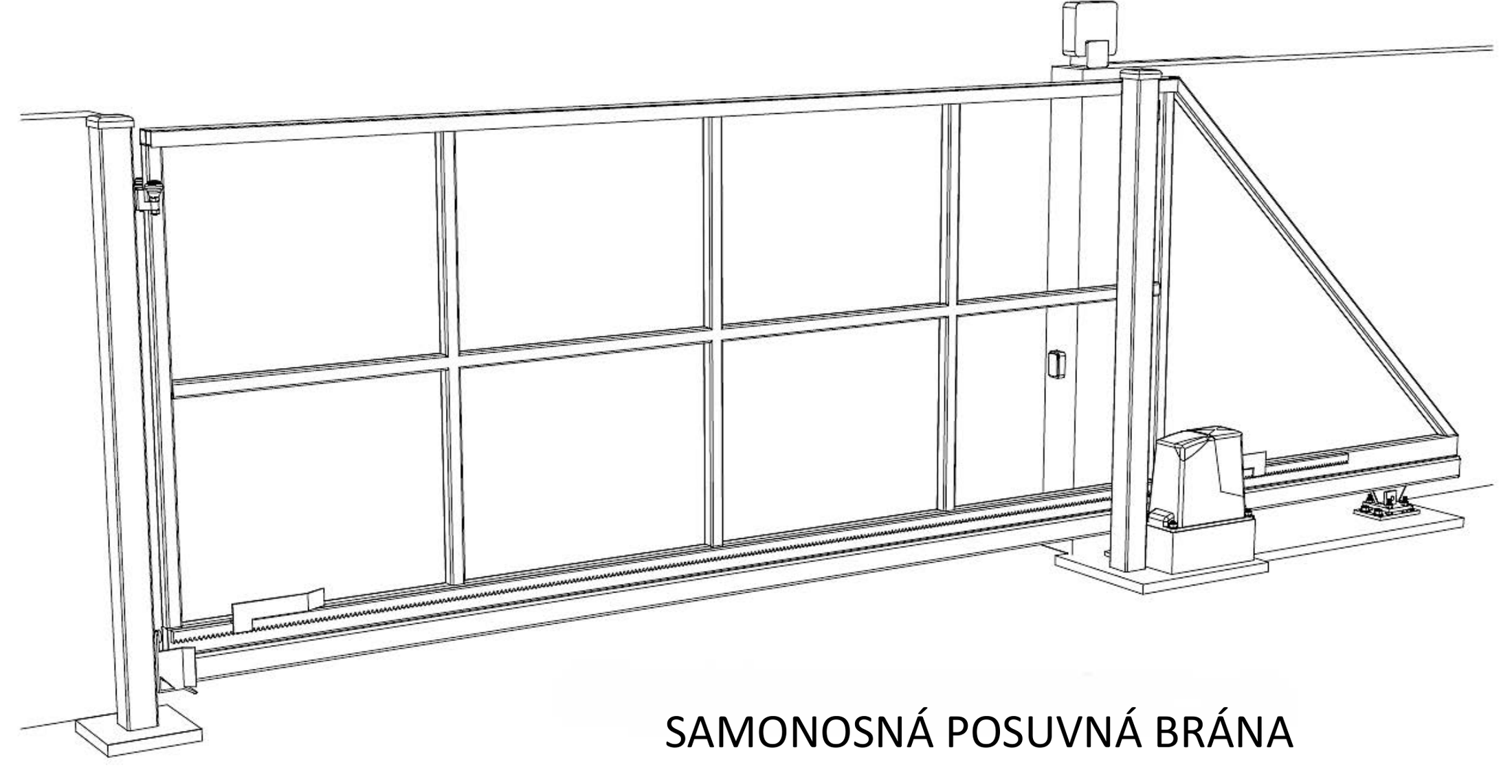

Oversigt over selvbærende skydeport med gennemkørsel, bærende C-profil, rullebeslag, kontravægt og motor
Grundlæggende dele af en selvbærende skydeport. Klik for at åbne tegningen i fuld opløsning.

Selvbærende skydeport – fra gennemkørselsmål til færdig konstruktion

En selvbærende skydeport bevæger sig over terrænet uden en skinne i gennemkørslen. Portbladet bæres af rullebeslag, der er forankret i betonfundamentet, og en bærende C-profil, der er svejset fast på rammens nederste del. Ved projekteringen skal portbladets samlede længde, kontravægt, profil, rullebeslag, fyldning, styring, fundament og eventuel motor afstemmes.

Det skal du måle og vælge før produktionen

Pladsforhold

  • fri gennemkørselsbredde,
  • side og retning, porten skal skydes til,
  • fri plads til hele porten, inklusive kontravægten,
  • terrænhøjder langs hele portens bevægelsesbane.

Konstruktion

  • rammehøjde og type af fyldning,
  • anslået vægt og vindpåvirkning,
  • rullebeslag, der passer til længden og belastningen.

Betjening

  • manuel eller motordrevet drift,
  • placering af motor, fotoceller og signallampe,
  • forberedelse af tomrør før støbning,
  • sikkerhedslister og øvrige komponenter efter risikovurderingen.

1. Betonfundament og placering af monteringsplader og komponenter

Fundamentets længde beregnes i kilden som L = X + Y + Z. Målet X er 160 mm for rullebeslag med 3 eller 5 ruller og 240 mm for rullebeslag med 8 ruller. Fundamentet skal være mindst 800 mm dybt; de endelige mål skal dog fastlægges ud fra jordbund, frostforhold og lokale forhold.

Perspektivskitse af fundamentet til en selvbærende skydeport med målene X, Y, Z og L

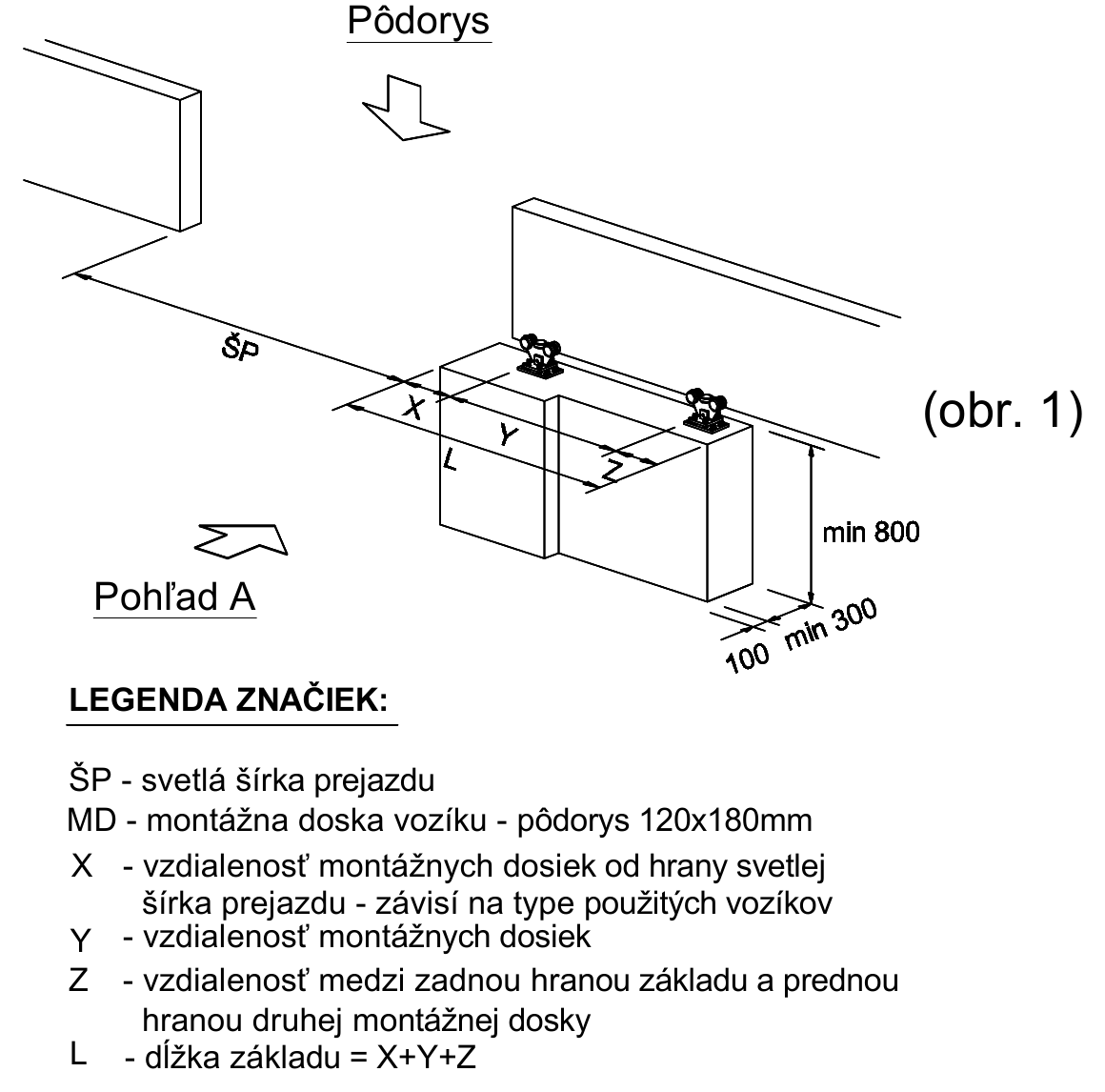

Fundamentets rumlige udformning; L = X + Y + Z. Klik for at åbne i fuld opløsning.

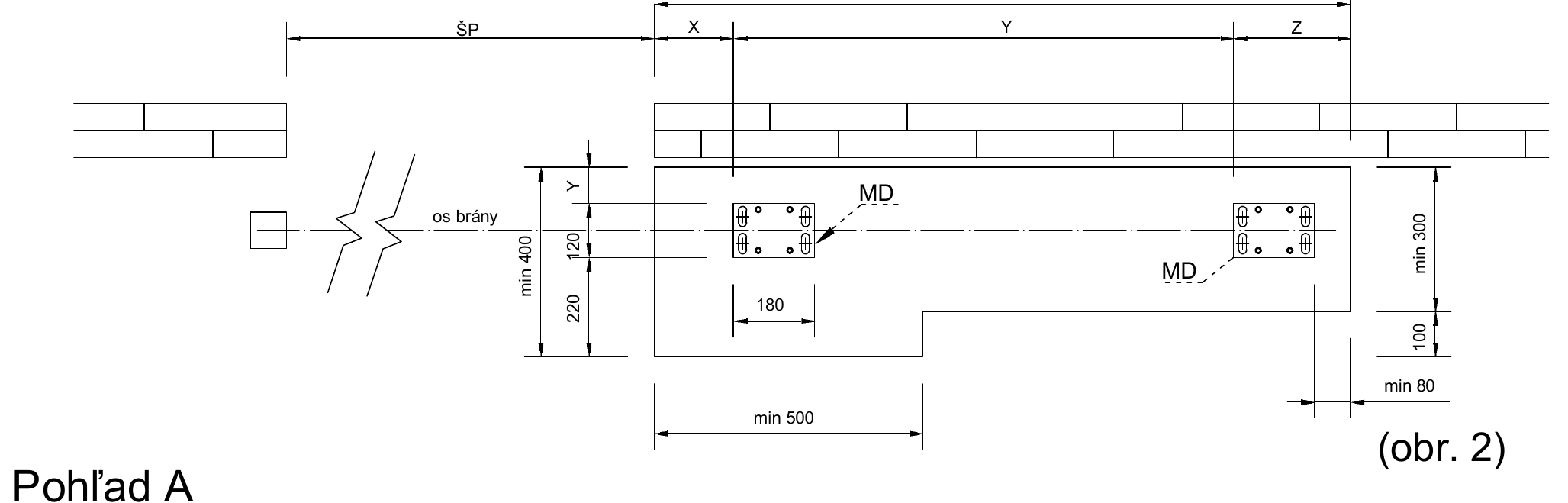

Plantegning over betonfundament og placering af rullebeslag

Plantegning af fundament med portens akse, monteringsplader og målene X, Y og Z
Plantegning: portens akse, plader på 120 × 180 mm, minimumsbredde 500 mm og afstande på 300, 100 og 80 mm.

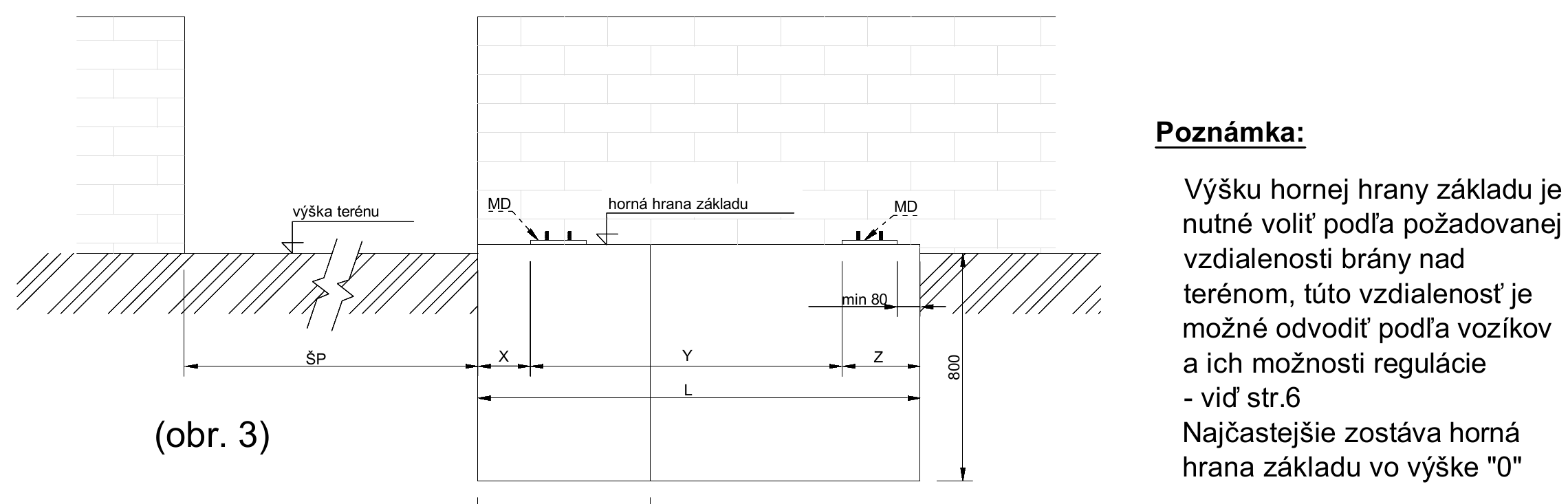

Betonfundament – visning A

Sidevisning af fundament, terræn og rullebeslagenes monteringsplader
Visning A: minimumsdybde 800 mm. Vælg højden på fundamentets overkant ud fra rullebeslagene og den ønskede afstand over terrænet.
Fundament til rullebeslag med 3 eller 5 ruller · X = 160 mm
Gennemkørselsbredde Y Z L
2 500 mm 750 mm 290 mm 1 200 mm
3 000 mm 950 mm 290 mm 1 400 mm
3 500 mm 1 150 mm 290 mm 1 600 mm
4 000 mm 1 300 mm 340 mm 1 800 mm
4 500 mm – kort 1 050 mm 290 mm 1 500 mm
4 500 mm – fuld 1 500 mm 340 mm 2 000 mm
5 000 mm 1 700 mm 340 mm 2 200 mm
5 500 mm 1 850 mm 290 mm 2 300 mm
6 000 mm 2 050 mm 290 mm 2 500 mm
6 500 mm 1 950 mm 290 mm 2 400 mm
Fundament til rullebeslag med 8 ruller · X = 240 mm
Gennemkørselsbredde Y Z L
2 500 mm 650 mm 310 mm 1 200 mm
3 000 mm 900 mm 260 mm 1 400 mm
3 500 mm 1 100 mm 260 mm 1 600 mm
4 000 mm 1 250 mm 310 mm 1 800 mm
4 500 mm – kort 900 mm 260 mm 1 400 mm
4 500 mm – fuld 1 350 mm 310 mm 1 900 mm
5 000 mm 1 550 mm 310 mm 2 100 mm
5 500 mm 1 750 mm 310 mm 2 300 mm
6 000 mm 1 950 mm 310 mm 2 500 mm
6 500 mm 1 900 mm 260 mm 2 400 mm
  • Vognens monteringsplade har et grundmål på 120 × 180 mm.
  • Hullerne i monteringspladerne skal være mindst 17 mm; kilden angiver forankring med M16-gevind.
  • Det er muligt at støbe stængerne direkte ind, bruge kemisk forankring i hærdet beton eller fræse monteringsplader ud af fundamentet; metoden skal passe til underlaget og belastningen.
  • Fundamentets overkant er ofte i niveau med terrænet, men det afgørende er portens ønskede højde over terrænet og justeringsområdet for vognene.

2. Forberedelse af kabler og tomrør før støbning

Før tomrørene frem til motorenheden, begge fotoceller og blinklyset, inden der støbes. Regn med et kabeludtag cirka 300 mm fra kanten ved motorenheden, afhængigt af den valgte orientering; ved den højre stolpe sidder fotocellen ifølge kilden cirka 180 mm over det tilsvarende udtag.

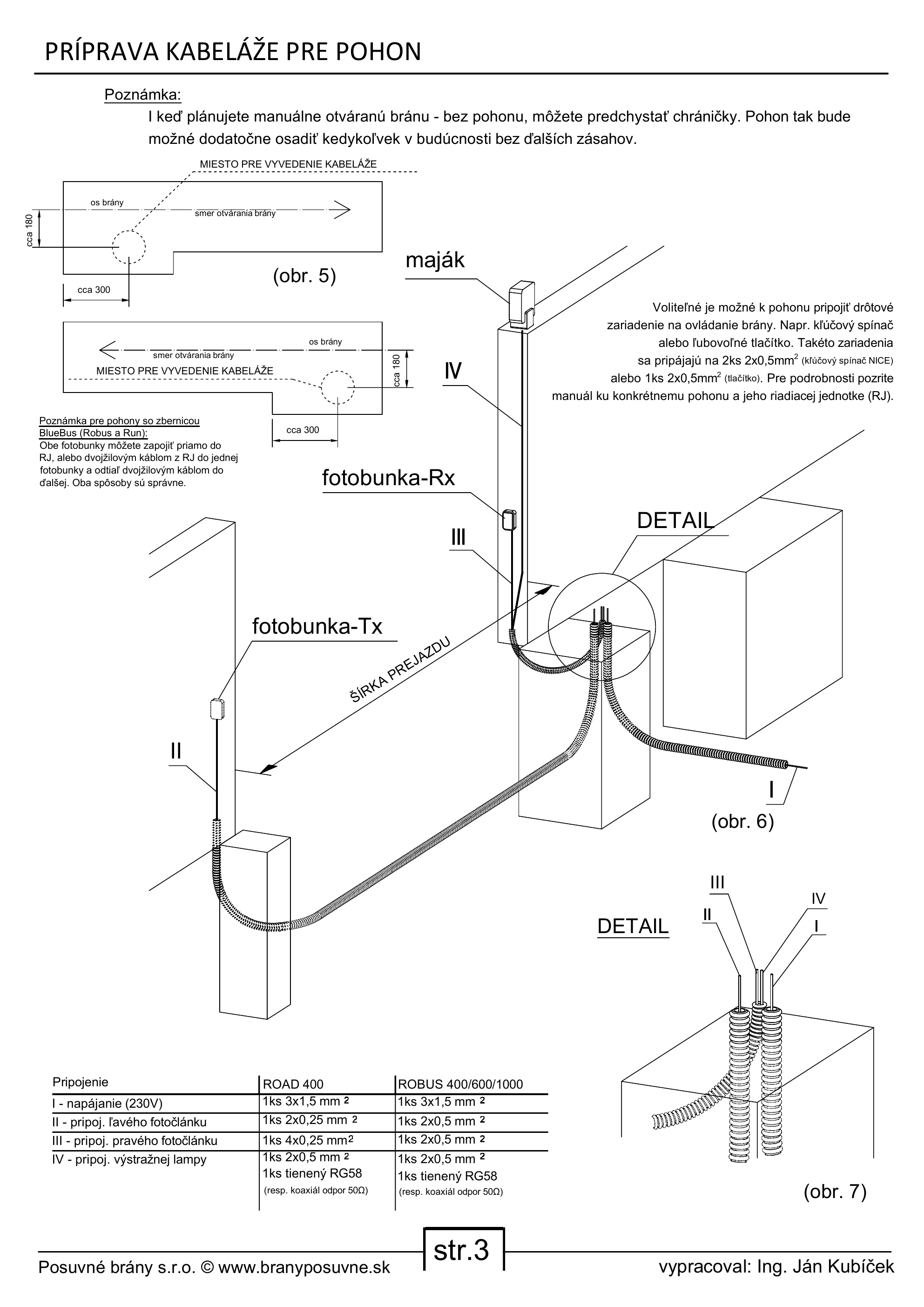

Hele den oprindelige side om kabelforberedelse til motorenheden, inklusive strømforsyning, fotoceller, blinklys, tomrør, forklaringer og tilslutningstabel
Hele side 3 af det oprindelige materiale: hele diagrammet, alle markeringer, forklaringerne og tilslutningstabellen. Klik for at åbne i fuld opløsning.
Kabeltværsnit angivet i kilden – kontrollér dem i manualen til den konkrete motor
Føring Funktion Nice Road RD400 Nice Robus RB 400/600/1000 – ældre generation
I Strømforsyning til motoren, 230 V 1 × 3 × 1,5 mm² 1 × 3 × 1,5 mm²
II Venstre fotocelle, sender Tx 1 × 2 × 0,25 mm² 1 × 2 × 0,5 mm²
III Højre fotocelle, modtager Rx 1 × 4 × 0,25 mm² 1 × 2 × 0,5 mm²
IV Blinklys og antenne 1 × 2 × 0,5 mm² + skærmet RG58, 50 Ω 1 × 2 × 0,5 mm² + skærmet RG58, 50 Ω

Ifølge kilden kræver en valgfri nøgleafbryder 2 × kabel 2 × 0,5 mm²; en enkel trykknap kræver 1 × kabel 2 × 0,5 mm². I et BlueBUS-system kan fotocellerne føres separat til styreenheden eller kædeforbindes, hvis den konkrete styreenhed og dens manual tillader det.

3. Portføring, vogne og højde over terræn

Sammenligning af øvre og sidemonteret føring til skydeport

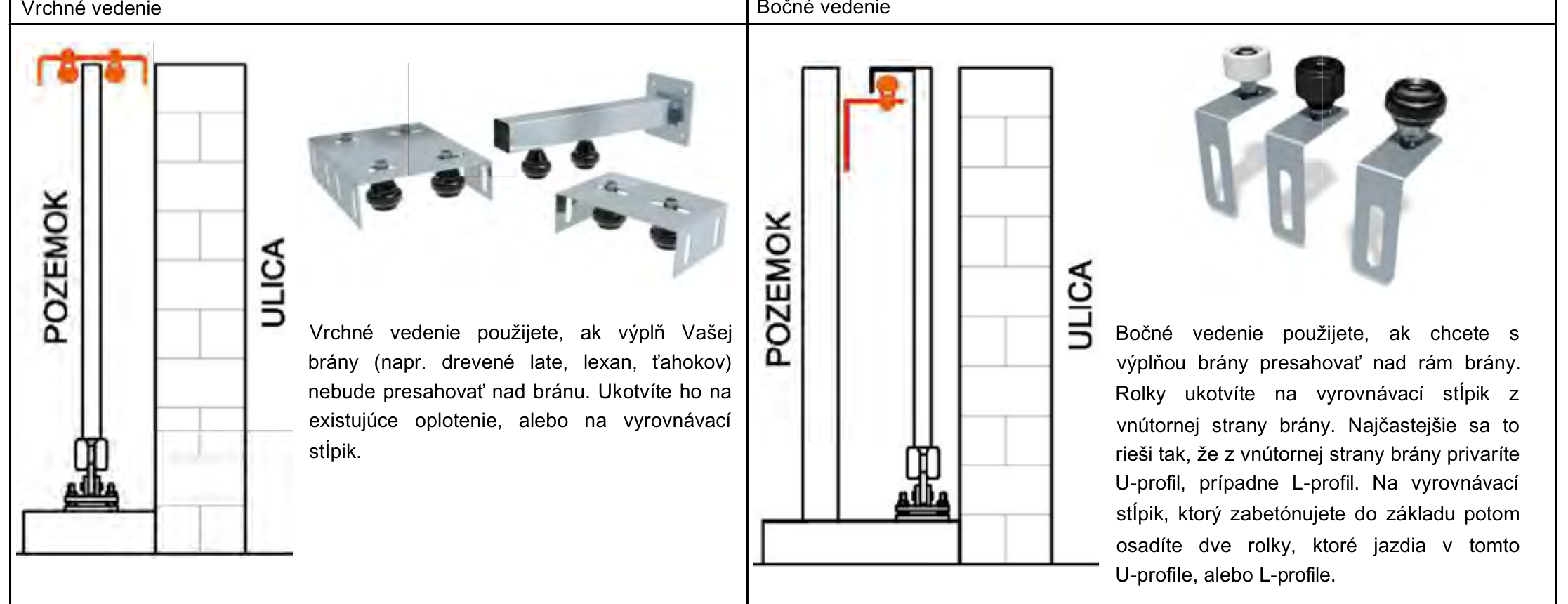

Øvre føring til venstre, sidemonteret føring til højre. Sørg for mulighed for justering og en solid understøttende konstruktion i designet.

Anbefalede vogne til porte op til 6,5 m

Nedenfor ses typiske valg til dette manuals anvendelsesområde. Vælg den endelige vogn ud fra C-profil, passagebredde, vægt, beklædning og portkonstruktion.

Se alle vogntyper

C-profiler, der passer til tegningerne

Tegningerne til passager på 2,5 til 4,0 m bruger C-profil 70 × 70 × 4 mm; tegningerne til 4,5 til 6,5 m bruger 80 × 80 × 5 mm. Vælg materialet, og kontrollér altid den endelige belastning sammen med vognene og portens beklædning.

Se alle C-profiler

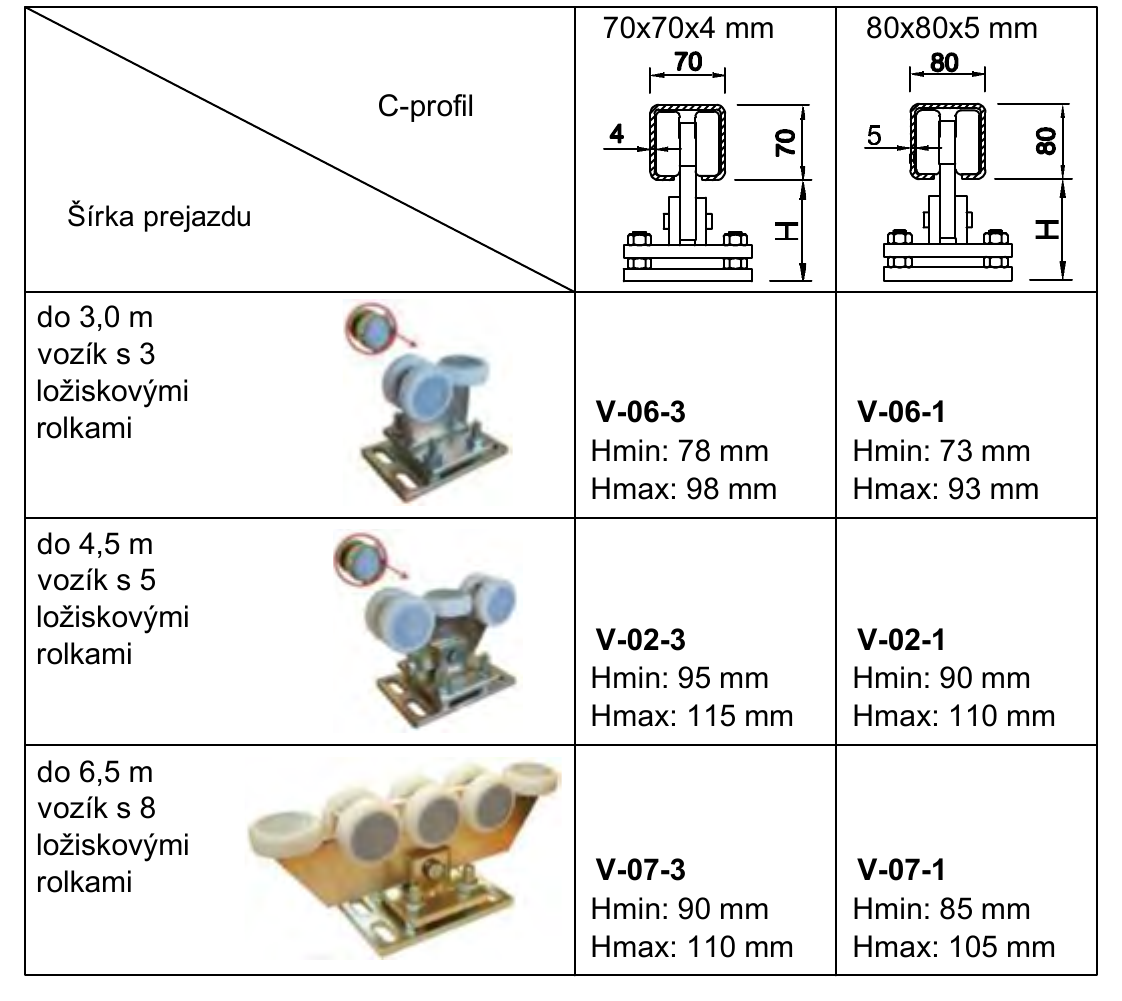

Tabel over højder H for vogne med tre, fem og otte ruller til C-profiler på 70 og 80 mm
Højden H fra monteringspladen til C-profilens underkant afhængigt af vogn og profil.
H-interval efter type løbevogn og bærende C-profil
Løbevogn 70 × 70 × 4 mm 80 × 80 × 5 mm
3 ruller V-06-3 · 78 til 98 mm V-06-1 · 73 til 93 mm
5 ruller V-02-3 · 95 til 115 mm V-02-1 · 90 til 110 mm
8 ruller V-07-3 · 90 til 110 mm V-07-1 · 85 til 105 mm
10 ruller — 93 til 109 mm

Vælg H-værdien inden for justeringsområdet, så porten forbliver over terrænets højeste punkt, samtidig med at drevets, tandstangens, endestoppenes og føringens korrekte position bevares.

4. Drevets og tandstangens højde

Kilden bruger betegnelserne: H = løbevognens højde, A = C-profilens højde, Y = den ønskede afstand mellem port og terræn, N = drevets konstruktionshøjde. Drevets monteringsplades position X bestemmes ud fra følgende formel:

X = H + A + Y + 40 − N

Kilden angiver N = 85 mm for Road 400 og Robus 400, N = 92 mm for Robus 600/1000 og N = 109 mm for Run 1800P. Disse værdier gælder specifikke ældre modeller; ved et andet eller nyere drev skal N måles ud fra drevets monteringstegning.

Eksempel fra kilden: Robus 600, C-profil på 80 mm, 5-rulleløbevogne med H = 90 til 110 mm, afstand Y = 0 og N = 92 mm giver X = 118 til 138 mm. Kilden vælger derefter en monteringshøjde på 115 mm; kontrollér derfor positionen fysisk i forhold til den konkrete løbevogn, tandstang og drev, før den tages i brug.

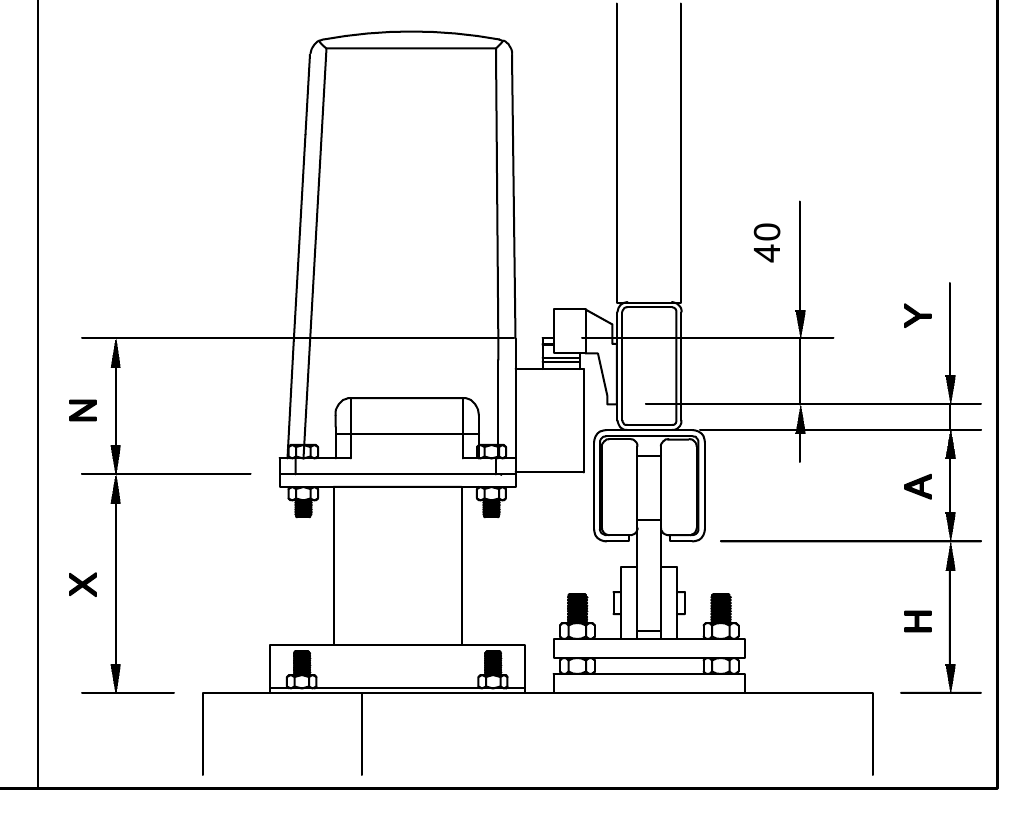

Diagram over højderne H, A, Y, X og N mellem fundamentet, bæreprofilen, tandstangen og drevet
Forholdet mellem fundament, løbevogn, C-profil, tandstang og drev.
  1. Justér porten på løbevognene, og indstil den ønskede afstand til terrænet.
  2. Montér drevet på en solid, justerbar plade, så tandhjulet griber korrekt ind i tandstangen.
  3. Lad ikke portens fulde vægt hvile på tandhjulet via tandstangen; overhold frigangen som angivet i drevets og tandstangens manual.
  4. Kontrollér manuelt, at indgrebet er jævnt langs hele bevægelsesbanen og uden at binde, og færdiggør først derefter fastgørelsen.

5. Ledningsdiagrammer for drev

Nice Road RD400

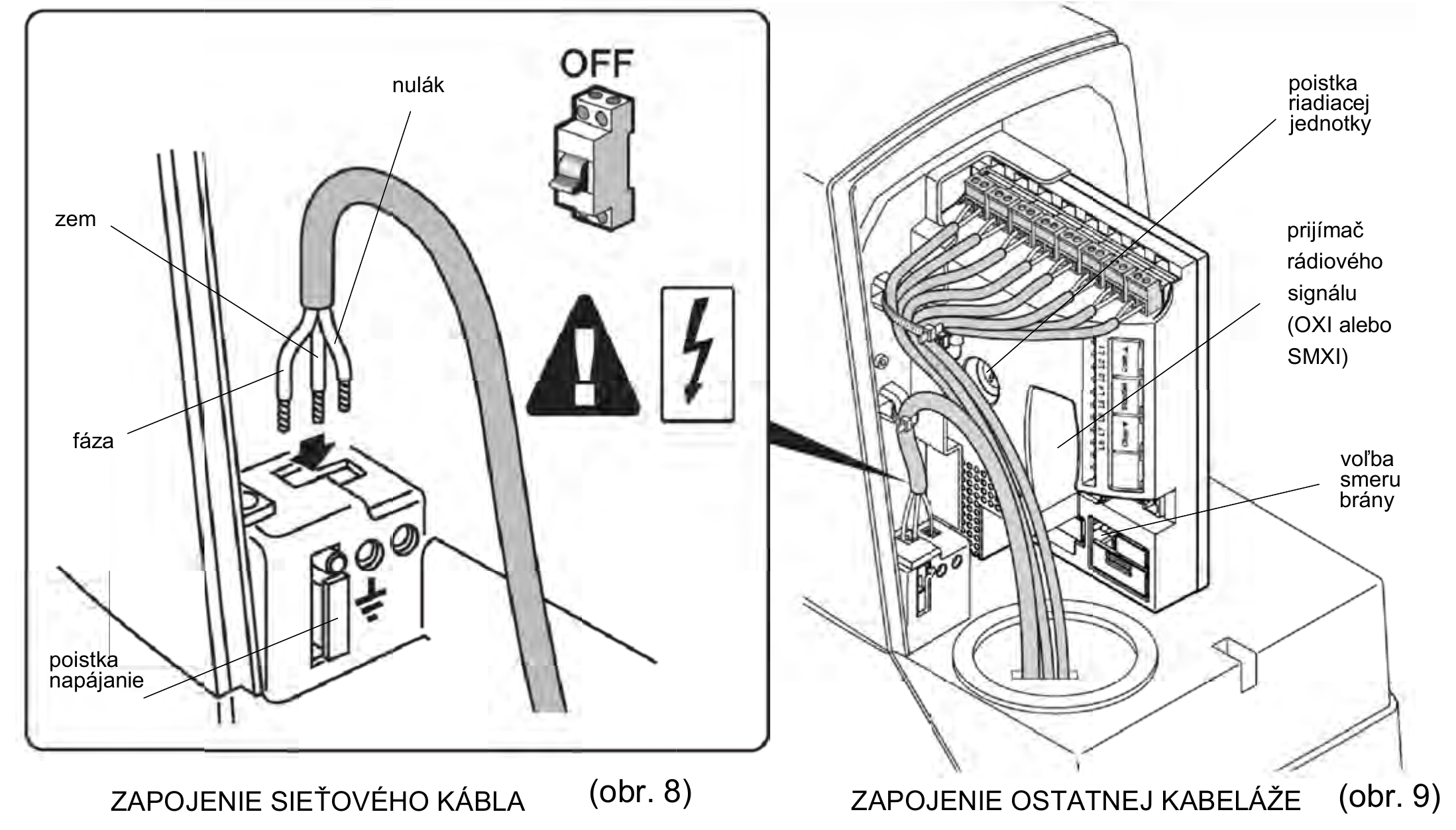

Udsnittet viser den grundlæggende tilslutning af netkablet og placeringen af klemmerne i Road RD400-drevet. Den originale PDF indeholder også et ekstra billede mærket til en anden styreenhed; det er bevidst udeladt for at undgå at blande to forskellige diagrammer sammen.

Grundlæggende tilslutning af netkabel og ledninger til Nice Road RD400-drevet
Road RD400: vejledende udsnit fra den originale manual. Kontrollér klemmer og tilslutninger i den aktuelle manual til udstyret.

Nice Robus RBS400 / RBS600 – nuværende generation

De færdige diagrammer er hentet fra side 5 i manualen til skydeporte v5. De bevarer den originale tilslutning, tekster og forstørrede detalje af klemrækken; diagrammerne er ikke blevet tegnet om.

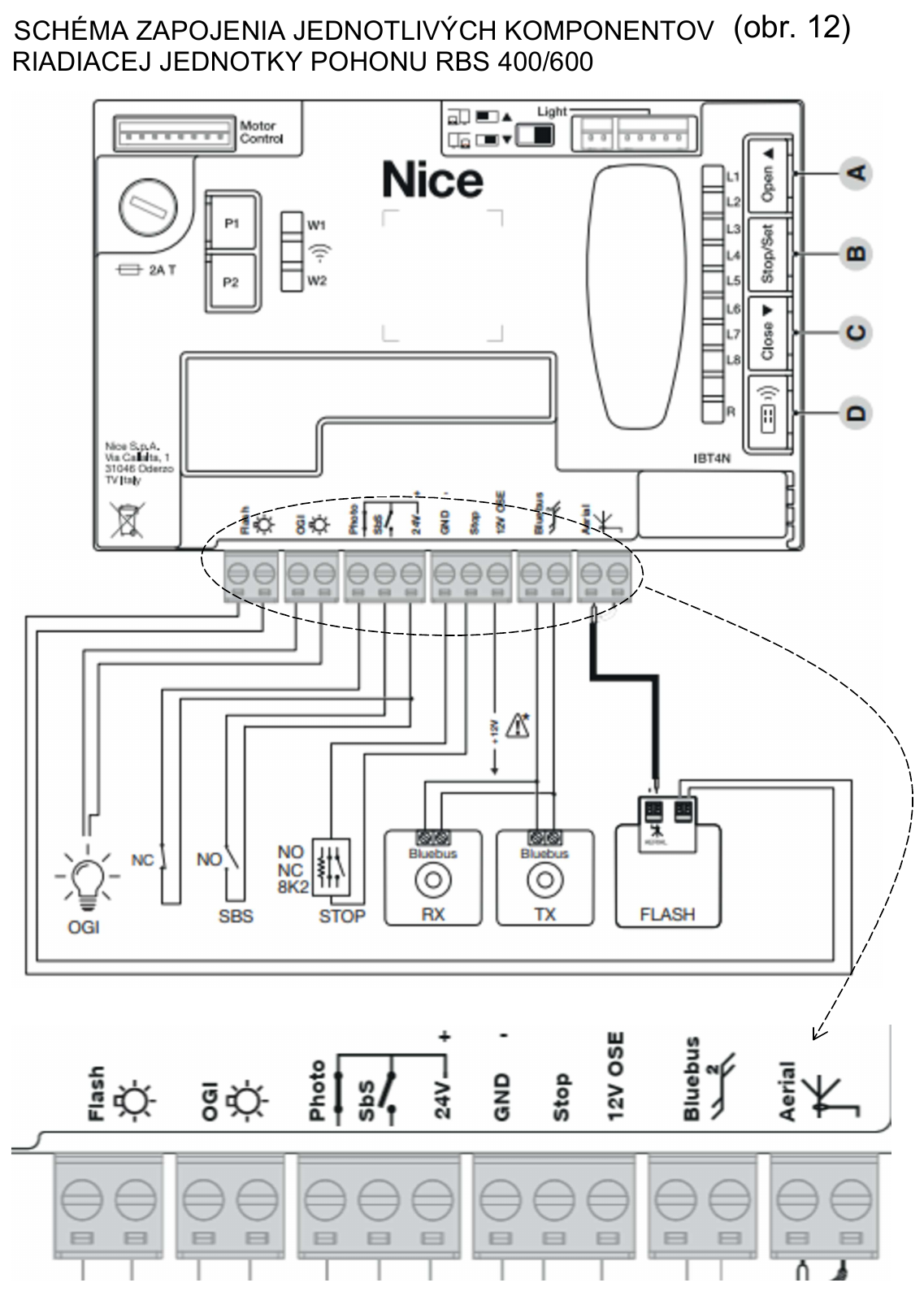

Originalt ledningsdiagram for komponenterne i NICE Robus RBS400- og RBS600-styreenheden, inklusive forstørret detalje af klemrækken
Ledningsdiagram for de enkelte komponenter i RBS400/600-styreenheden, figur 12. Klik for at åbne diagrammet og detaljen af klemrækken i fuld opløsning.

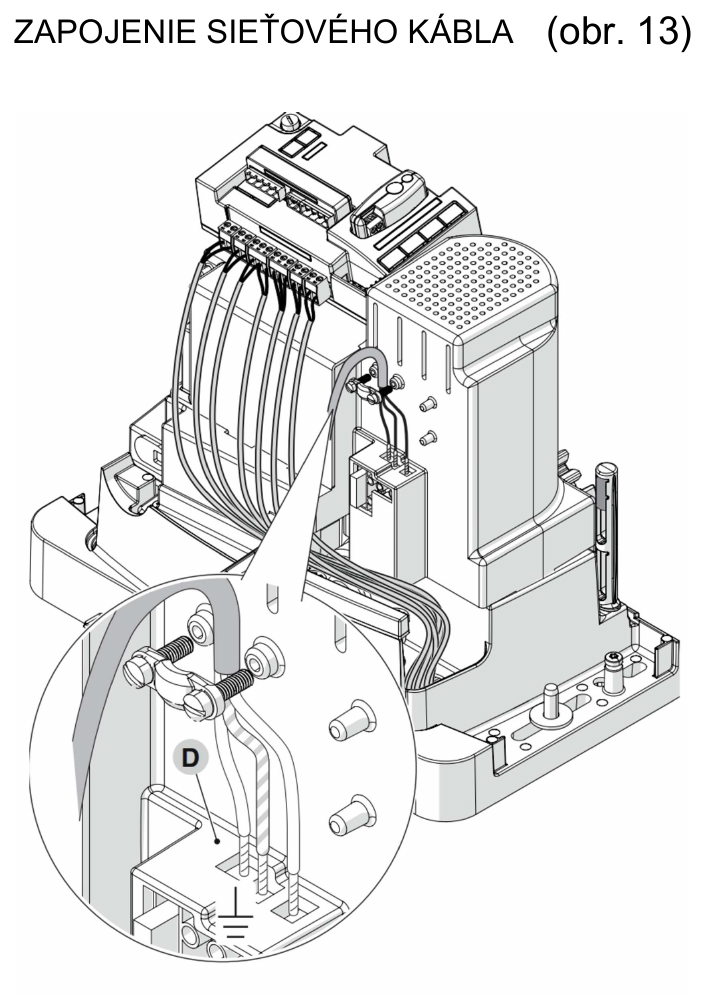

Original tegning af netkablets tilslutning til NICE Robus RBS400- og RBS600-drev med tilslutningsdetalje
Tilslutning af netkabel, figur 13 fra samme side i manualen. Den originale tegning med tilslutningsdetaljen er bevaret uændret.

Monteringsmanual til NICE RBS400/600/600HS – ledningsdiagram og beskrivelse af tilslutninger.

Produkter: NICE Robus RBS400 og NICE Robus RBS600.

Nice Robus RB 400/600/1000 – ældre generation

Følgende udsnit gælder udelukkende den ældre Robus RB-generation og den styreenhed, der vises på billedet. Det viser tilslutning af blinklys, fotoceller, styreindgange og drevets ældre mål. Brug det ikke til Robus RBS.

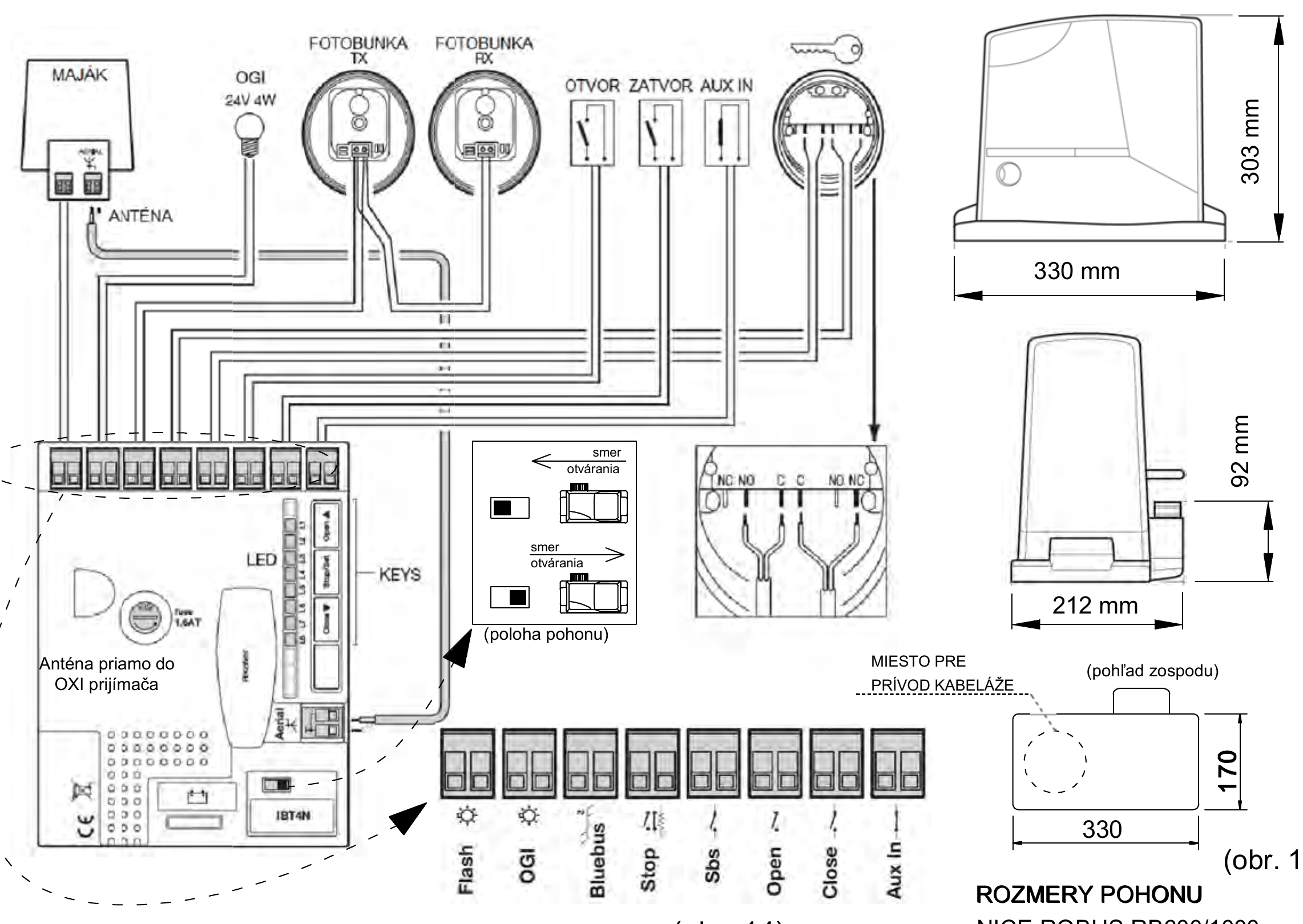

Historisk diagram over tilbehør og mål på Nice Robus RB 400-, 600- og 1000-drev
Historisk materiale til Robus RB 400/600/1000. Det vises som en tydeligt mærket ældre reference, ikke som en vejledning til RBS.

6. Samlet tabel over mål og vægte

Værdierne i tabellen gælder de specifikke varianter fra kildetegningerne, der er angivet i det følgende kapitel.

Mål og vægte ifølge kildetegningerne

Fri passagebredde Portens samlede længde Portens egenvægt Maks. belastning pr. meter Maks. vægt af fyldning
2,5 m 3,77 m 80 kg 195 kg/m 525 kg
3,0 m 4,49 m 90 kg 165 kg/m 530 kg
3,5 m 5,22 m 105 kg 145 kg/m 535 kg
4,0 m 5,85 m 120 kg 125 kg/m 525 kg
4,5 m – kort 6,00 m 140 kg 105 kg/m 495 kg
4,5 m – fuld 6,48 m 150 kg 125 kg/m 590 kg
5,0 m 7,17 m 165 kg 100 kg/m 520 kg
5,5 m 7,86 m 180 kg 95 kg/m 540 kg
6,0 m 8,55 m 195 kg 75 kg/m 465 kg
6,5 m 9,00 m 200 kg 55 kg/m 370 kg

7. Tekniske tegninger af de enkelte portbredder

I oversigtstabellen ovenfor er de afgørende værdier også angivet som tekst. Tegningerne nedenfor bruges til at aflæse rammeopdeling, snitplaceringer og målsætning. Hver forhåndsvisning linker til en version i fuld opløsning.

Fri passage 2,5 m

Samlet længde 3 770 mm, ramme 2 690 mm, kontravægt 1 080 mm, rammehøjde 1 500 mm, C-profil 70 × 70 × 4 mm.

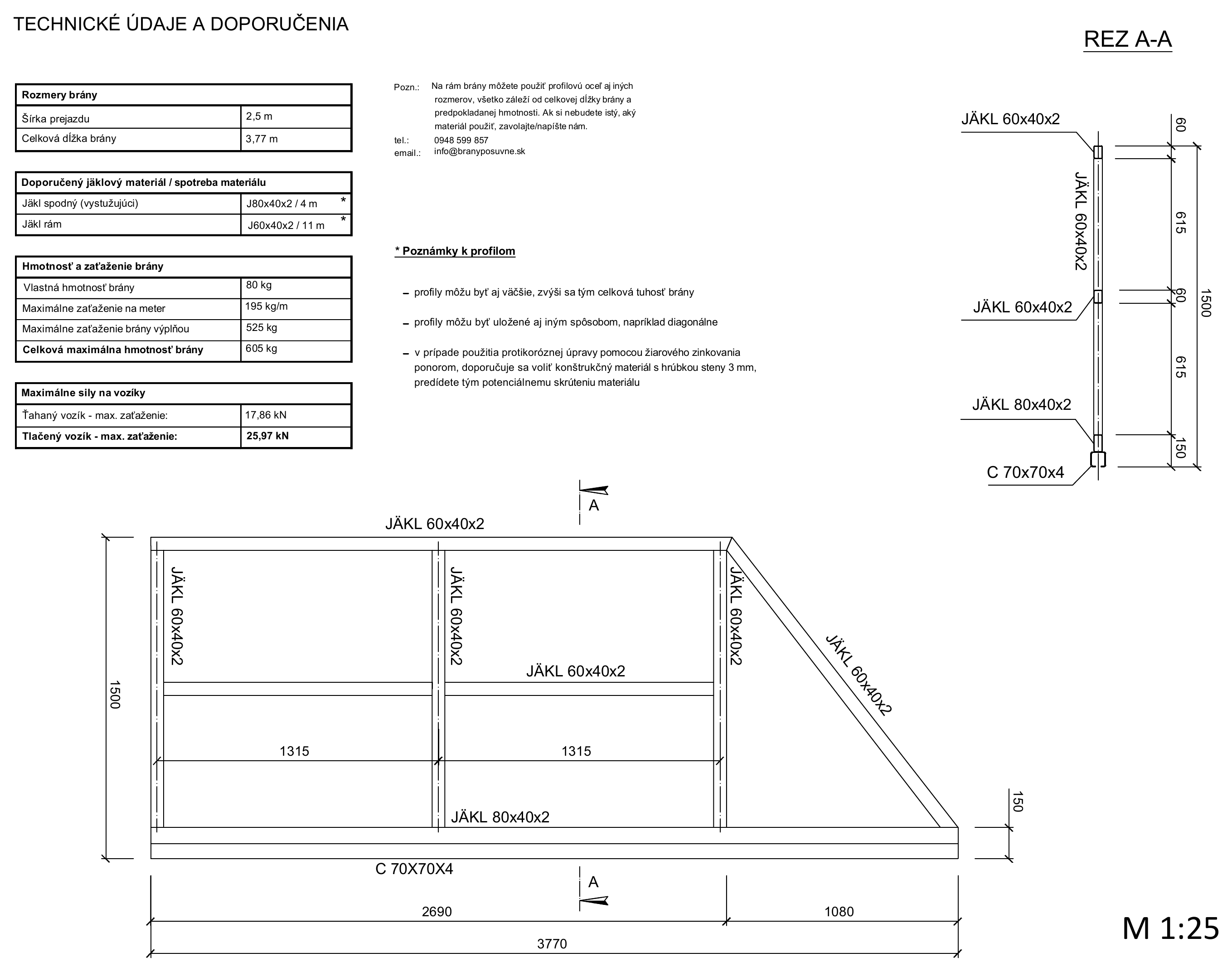

Teknisk tegning af selvbærende port med 2,5 meters fri passage
Ramme 2 690 mm + kontravægt 1 080 mm, højde 1 500 mm.

Fri passage 3,0 m

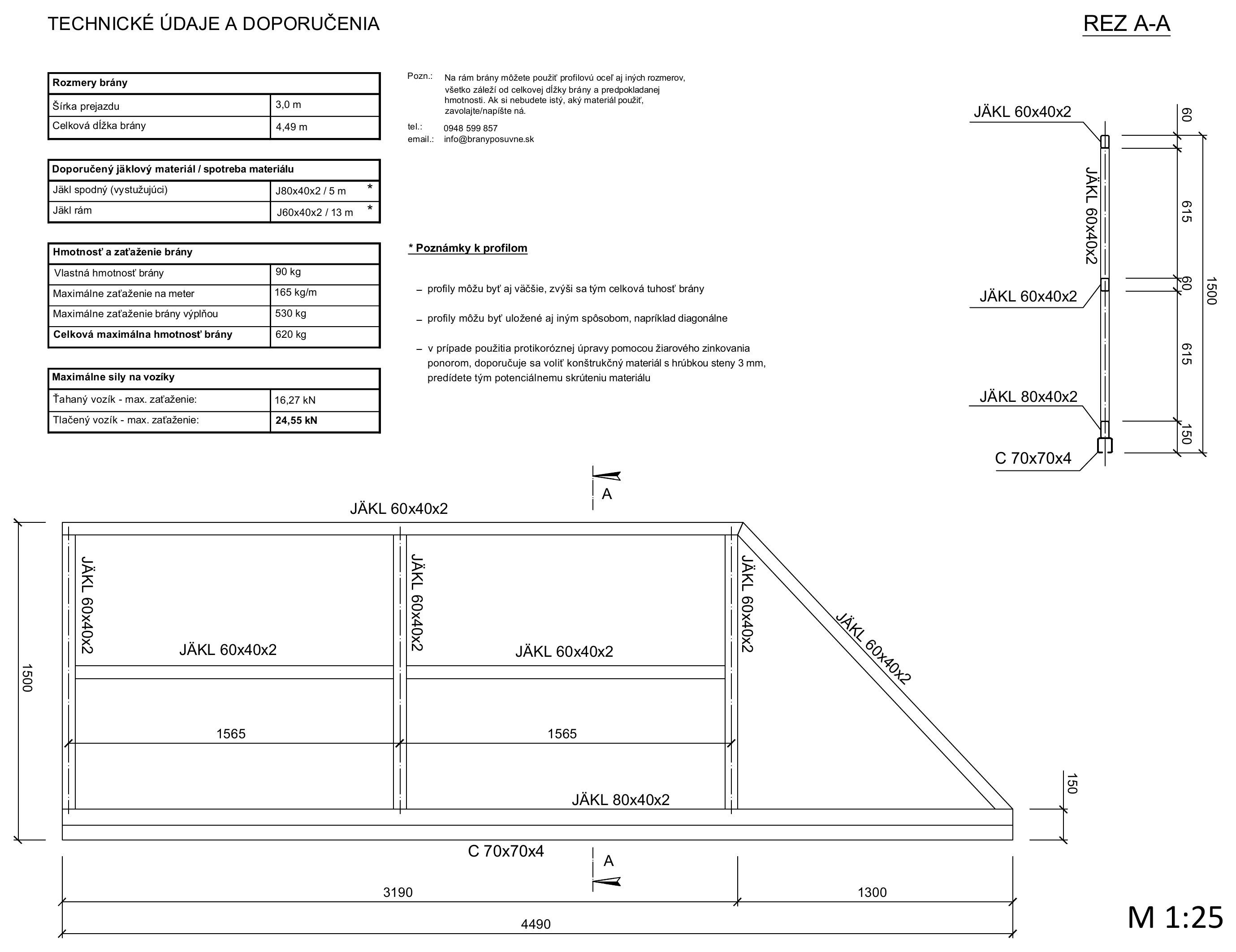

Samlet længde 4 490 mm, ramme 3 190 mm, kontravægt 1 300 mm, rammehøjde 1 500 mm, C-profil 70 × 70 × 4 mm.

Teknisk tegning af selvbærende port med 3 meters fri passage
Ramme 3 190 mm + kontravægt 1 300 mm, højde 1 500 mm.

Fri passage 3,5 m

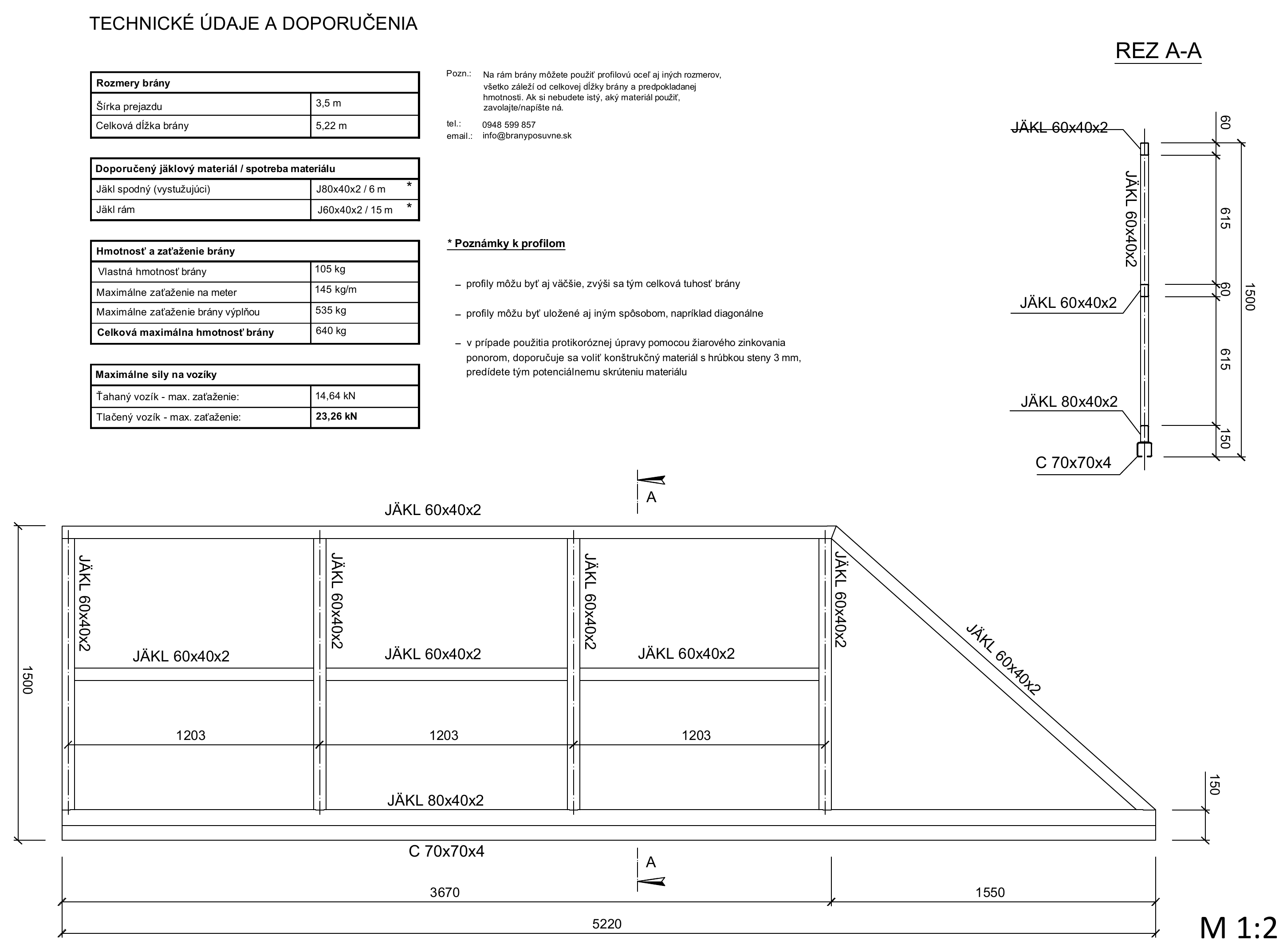

Samlet længde 5 220 mm, ramme 3 670 mm, kontravægt 1 550 mm, rammehøjde 1 500 mm, C-profil 70 × 70 × 4 mm.

Teknisk tegning af selvbærende port med 3,5 meters fri passage
Ramme 3 670 mm + kontravægt 1 550 mm, højde 1 500 mm.

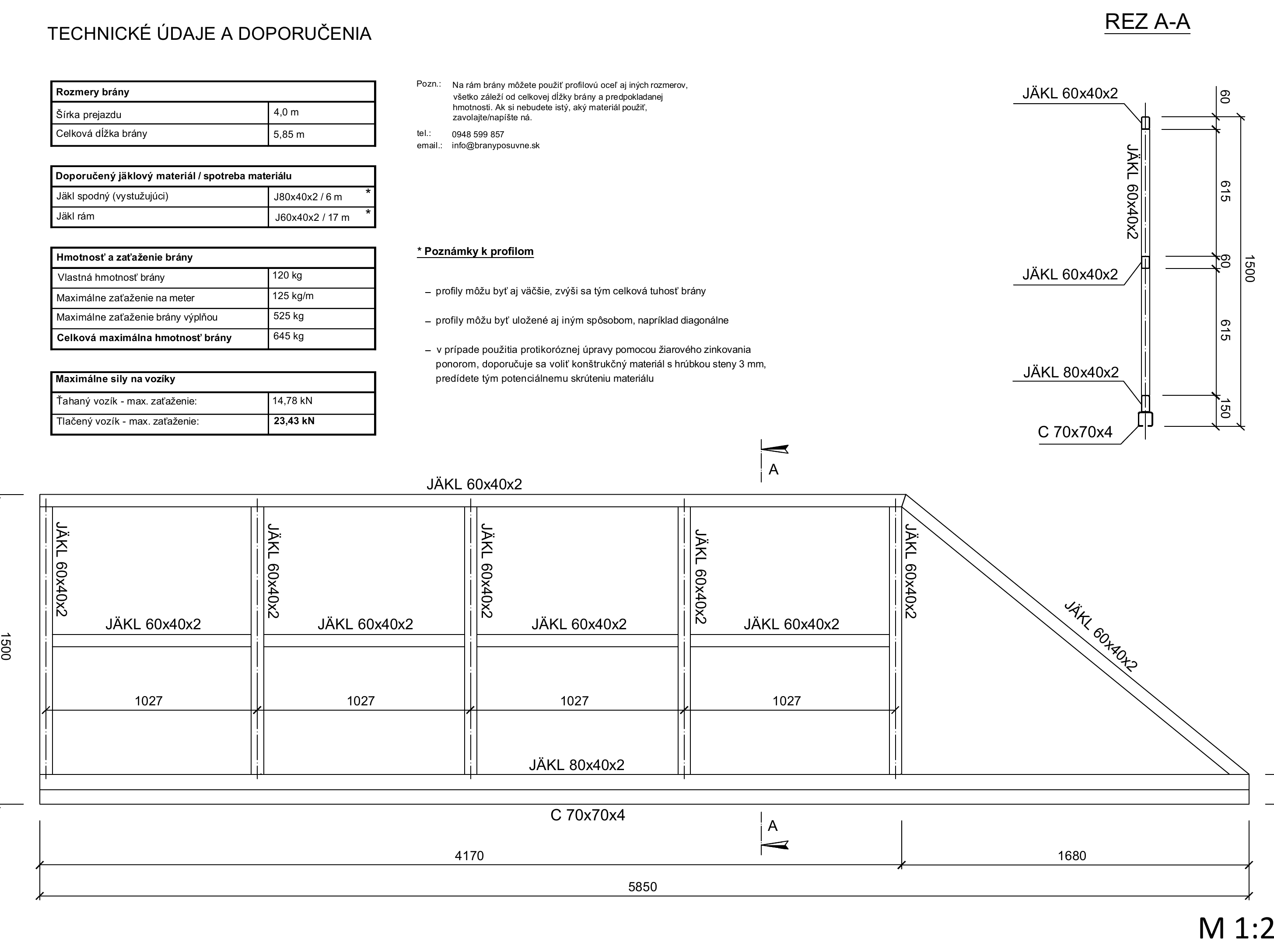

Fri passage 4,0 m

Samlet længde 5 850 mm, ramme 4 170 mm, kontravægt 1 680 mm, rammehøjde 1 500 mm, C-profil 70 × 70 × 4 mm.

Teknisk tegning af selvbærende port med 4 meters fri passage
Ramme 4 170 mm + kontravægt 1 680 mm, højde 1 500 mm.

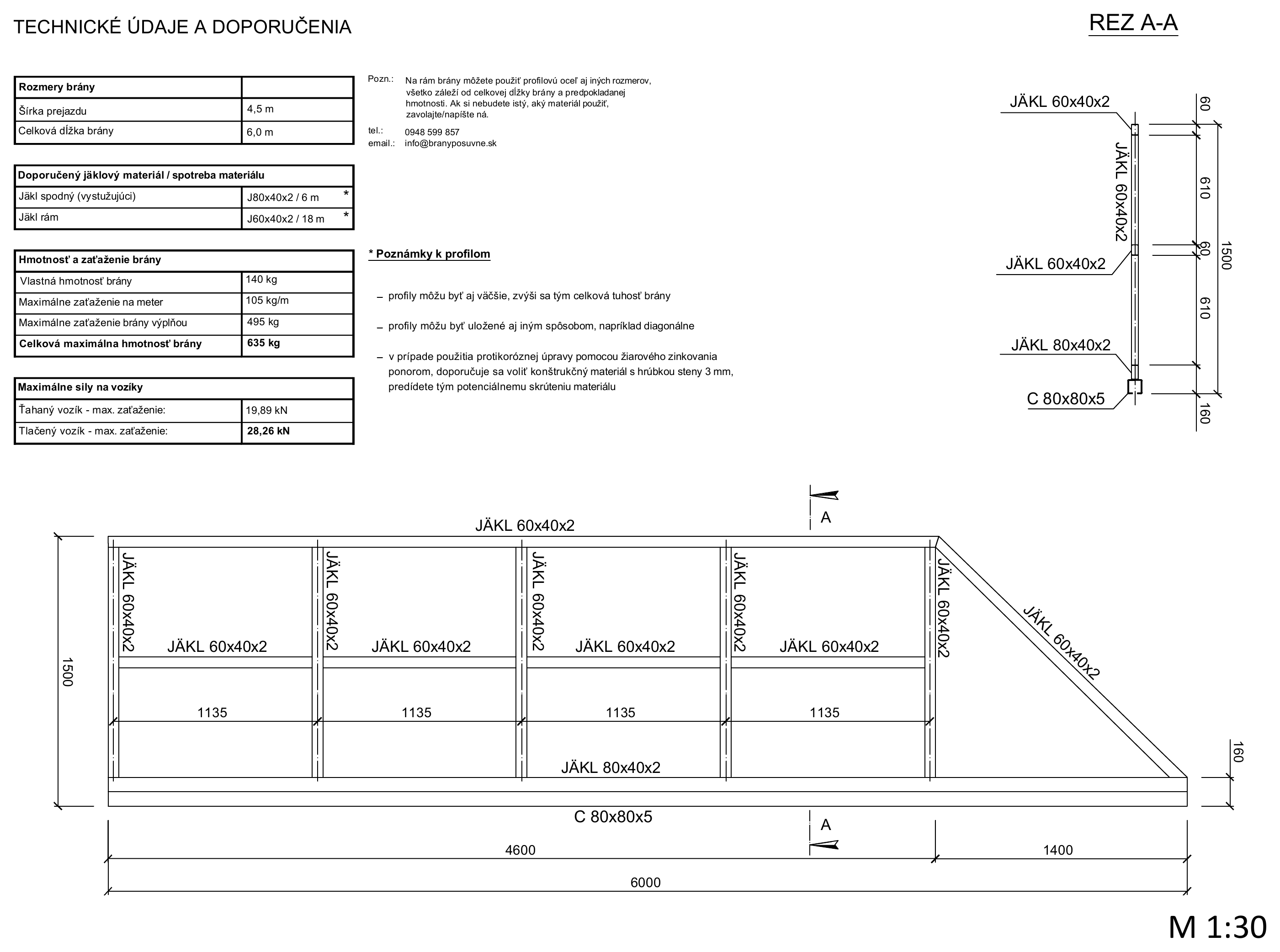

Fri passage 4,5 m – kort version

Samlet længde 6 000 mm, ramme 4 600 mm, kontravægt 1 400 mm, rammehøjde 1 500 mm, C-profil 80 × 80 × 5 mm.

Teknisk tegning af kort selvbærende port med 4,5 meters fri passage og en samlet længde på 6 meter
Ramme 4 600 mm + kontravægt 1 400 mm, højde 1 500 mm.

Fri passage 4,5 m – fuld version

Samlet længde 6 480 mm, ramme 4 670 mm, kontravægt 1 810 mm, rammehøjde 1 500 mm, C-profil 80 × 80 × 5 mm.

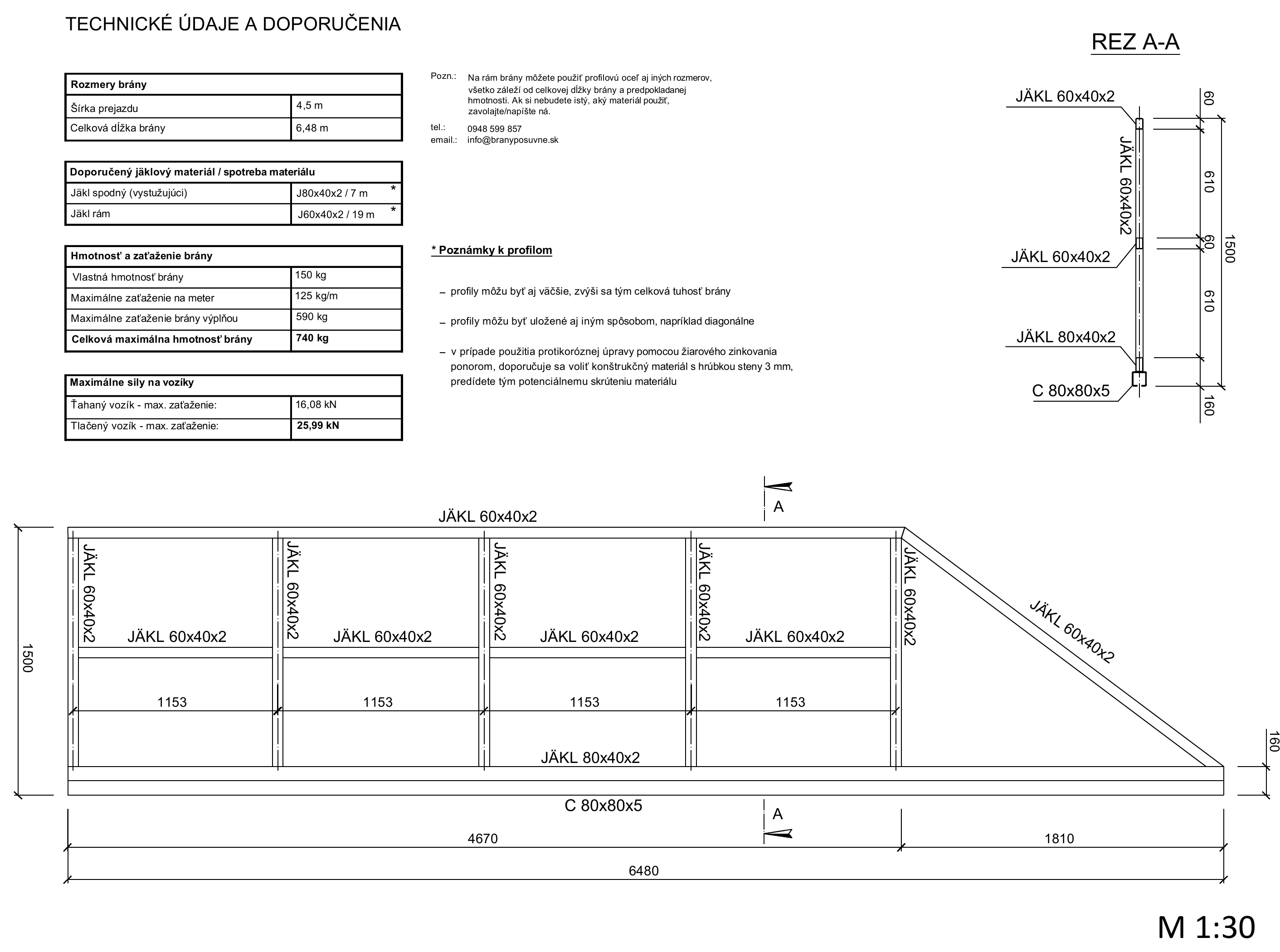

Teknisk tegning af fuld selvbærende port med 4,5 meters fri passage og en samlet længde på 6,48 meter
Ramme 4 670 mm + kontravægt 1 810 mm, højde 1 500 mm.

Fri passage 5,0 m

Samlet længde 7 170 mm, ramme 5 170 mm, kontravægt 2 000 mm, rammehøjde 1 500 mm, C-profil 80 × 80 × 5 mm.

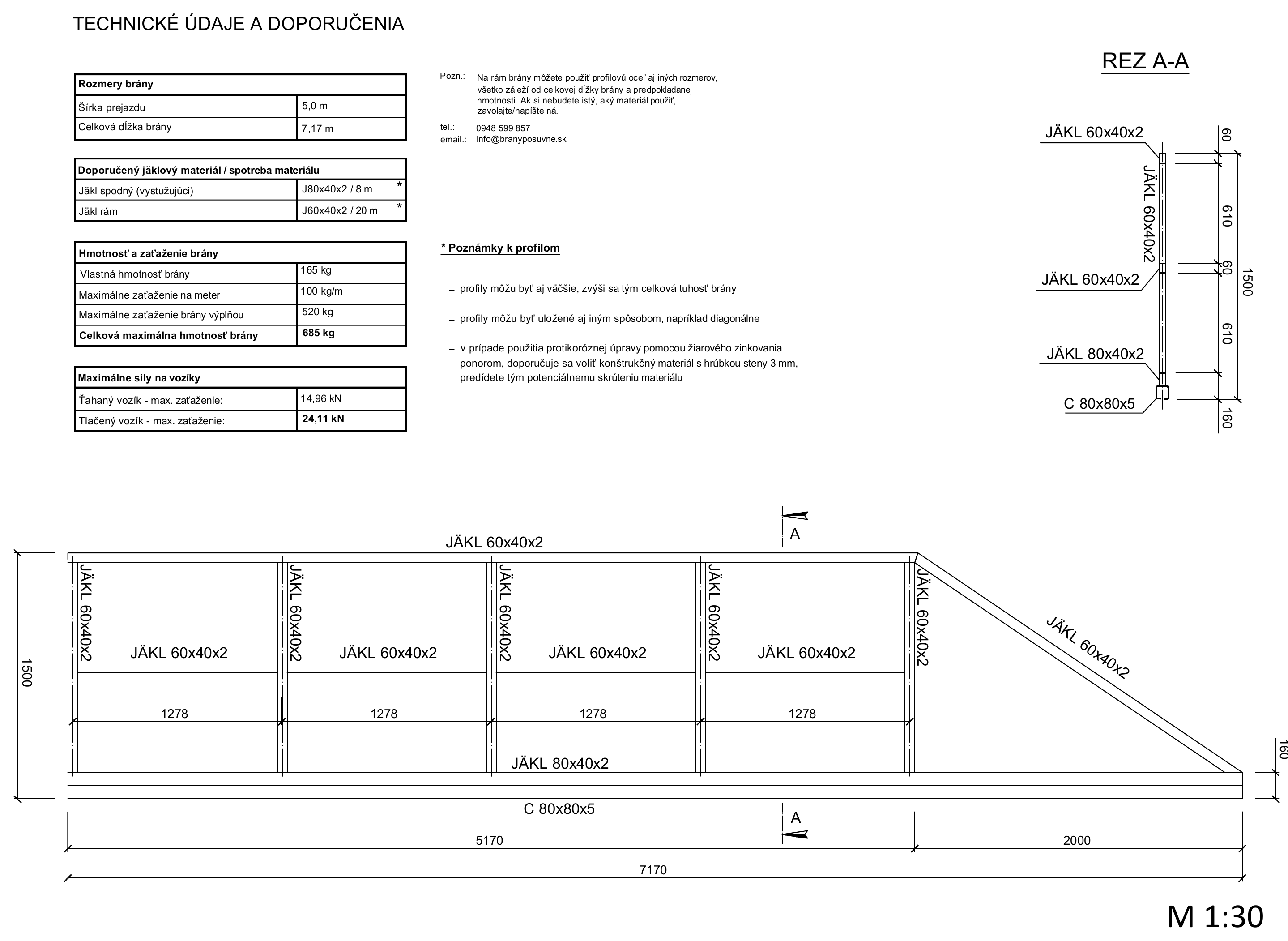

Teknisk tegning af selvbærende port med 5 meters fri passage
Ramme 5 170 mm + kontravægt 2 000 mm, højde 1 500 mm.

Fri passage 5,5 m

Samlet længde 7 860 mm, ramme 5 670 mm, kontravægt 2 190 mm, rammehøjde 1 500 mm, C-profil 80 × 80 × 5 mm.

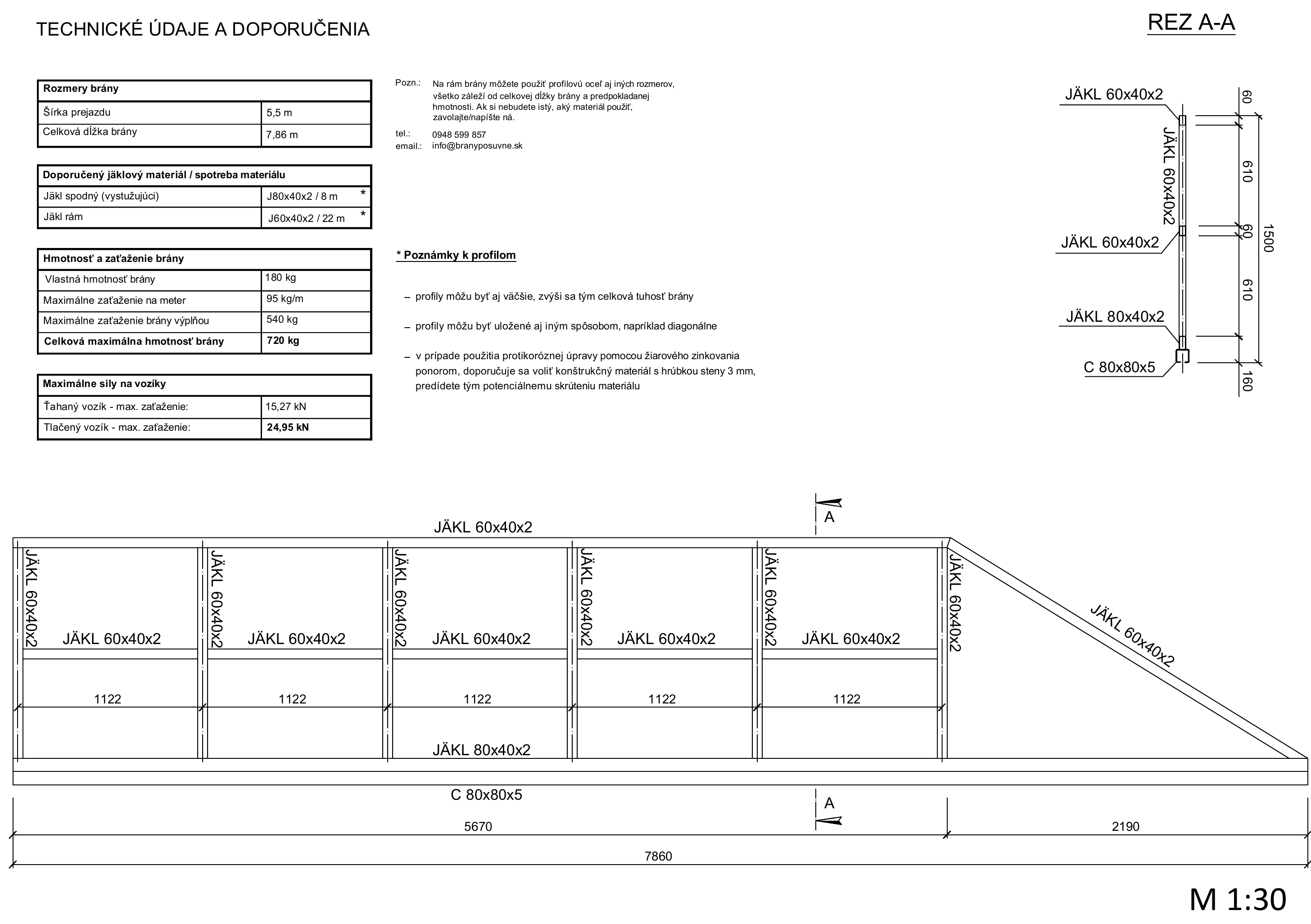

Teknisk tegning af selvbærende port med 5,5 meters fri passage
Ramme 5 670 mm + kontravægt 2 190 mm, højde 1 500 mm.

Fri passage 6,0 m

Samlet længde 8 550 mm, ramme 6 170 mm, kontravægt 2 380 mm, rammehøjde 1 500 mm, C-profil 80 × 80 × 5 mm.

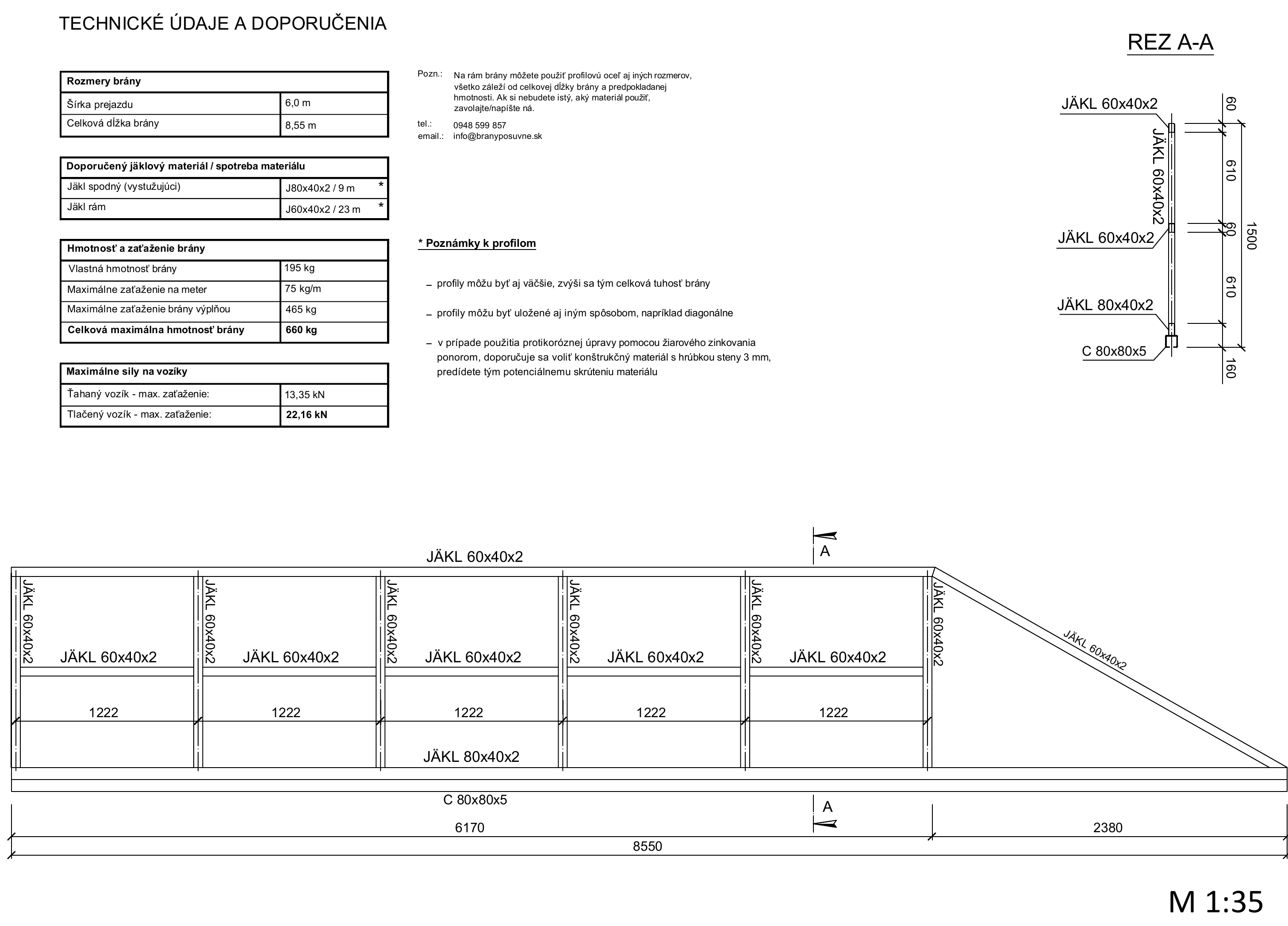

Teknisk tegning af selvbærende port med 6 meters fri passage
Ramme 6 170 mm + kontravægt 2 380 mm, højde 1 500 mm.

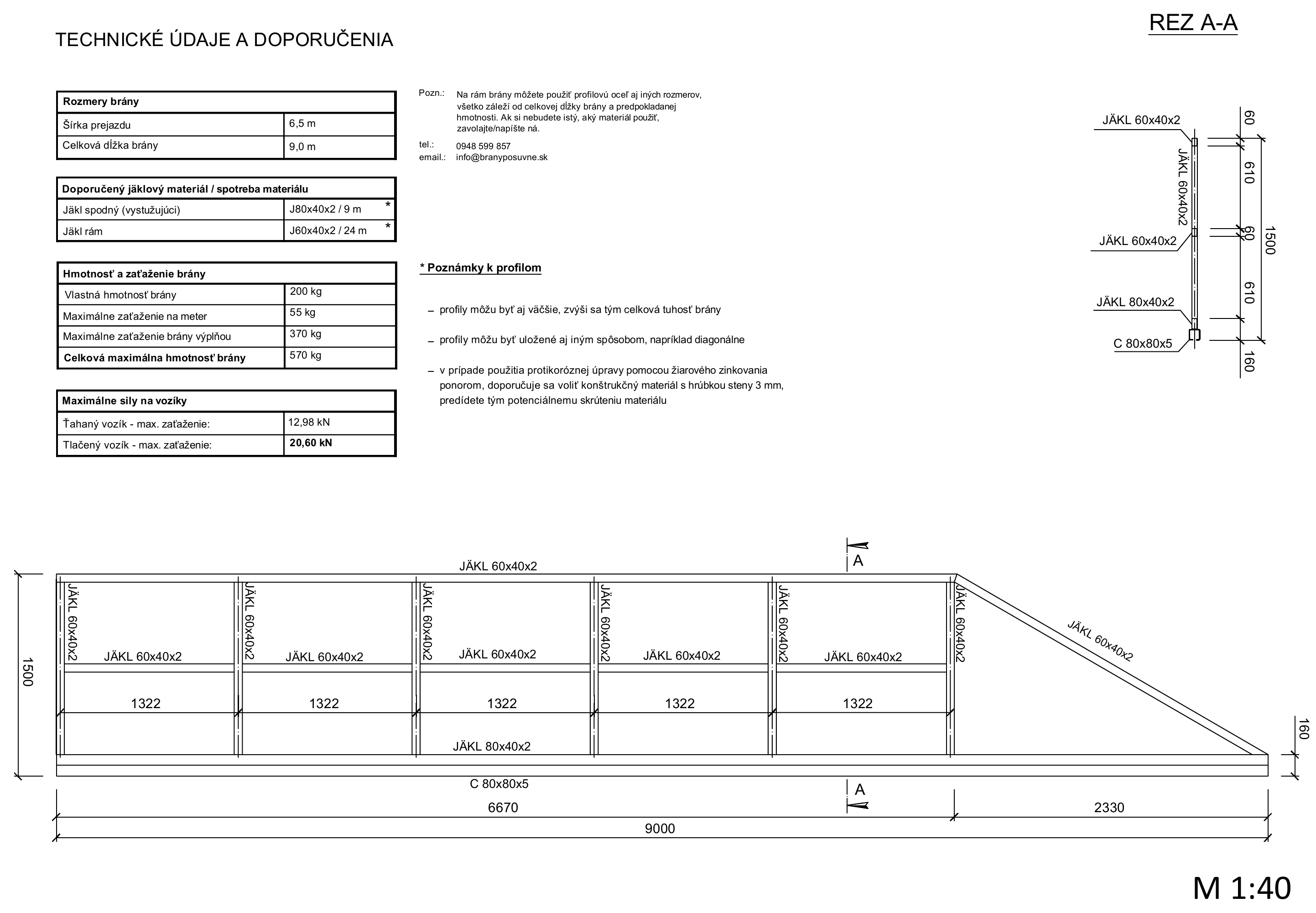

Fri passage 6,5 m

Samlet længde 9 000 mm, ramme 6 670 mm, kontravægt 2 330 mm, rammehøjde 1 500 mm, C-profil 80 × 80 × 5 mm.

Teknisk tegning af selvbærende port med 6,5 meters fri passage
Ramme 6 670 mm + kontravægt 2 330 mm, højde 1 500 mm.

8. Ofte stillede spørgsmål og næste skridt

Skal en selvbærende port have en separat lås?

Ja, en manuelt betjent port skal have en særskilt løsning til aflåsning. På en motoriseret port afhænger fastholdelsen i lukket position af gearkassen og indstillingen af den konkrete motor. Hvis du ønsker et højere niveau af fysisk sikring, skal du efter aftale med leverandøren supplere med en passende lås; den må ikke forhindre nødudkobling eller sikker drift.

Hvordan betjenes porten?

Normalt med en fjernbetjening, trykknap, nøgleafbryder eller et kompatibelt adgangssystem. Hvilke indgange der er tilladt, og hvordan de programmeres, bestemmes af motorens styreenhed.

Kan én fjernbetjening styre flere enheder?

Ja, hvis enhederne har kompatible modtagere, og fjernbetjeningen har tilstrækkeligt med knapper eller kanaler. Kontrollér, at frekvens, kodning og modtager er kompatible, inden du køber.

Kan jeg først bruge porten manuelt og montere en motor senere?

Ja. Ved støbning af fundamentet skal du dog forberede tomrør, plads og forankring til den fremtidige motor, fotoceller og signallampe. Rammen skal gøre det muligt at montere tandstangen, og en manuelt betjent port skal have et sikkert endestop og en lås.

Aktuelle komponenter og faglig rådgivning

Manualen angiver bevidst ikke priser, lagerstatus eller den gamle produktoversigt fra PDF'en. Brug webstedets aktuelle kategorier til at vælge produkter, og få kontrolleret løbevogne, C-profil, motor og sikkerhedskomponenter i forhold til portens vægt og mål.

Fandt du ikke svaret? Ring til os

Kontakt os. Vi rådgiver dig om valg af komponenter til den konkrete selvbærende port.

Teknisk bemærkning: Manualen er en praktisk hjælp, ikke en erstatning for et projekt, en statisk beregning eller producentens aktuelle monteringsvejledning til motoren. Sikkerhedskomponenter og elinstallation skal projekteres i overensstemmelse med den konkrete port og gældende regler.
